Outdoor Motion Sensor Wall Light

Transkriptio

1 Outdoor Motion Sensor Wall Light Utomhusbelysning med r relsevakt Utebelysning med bevegelsessensor Seinõvalaisin, jossa liiketunnistin Au enleuchte mit Bewegungsmelder English Svenska Deutsch Suomi Norsk Art.no Model EL270UPS WH EL270UPS BK Ver

2 2

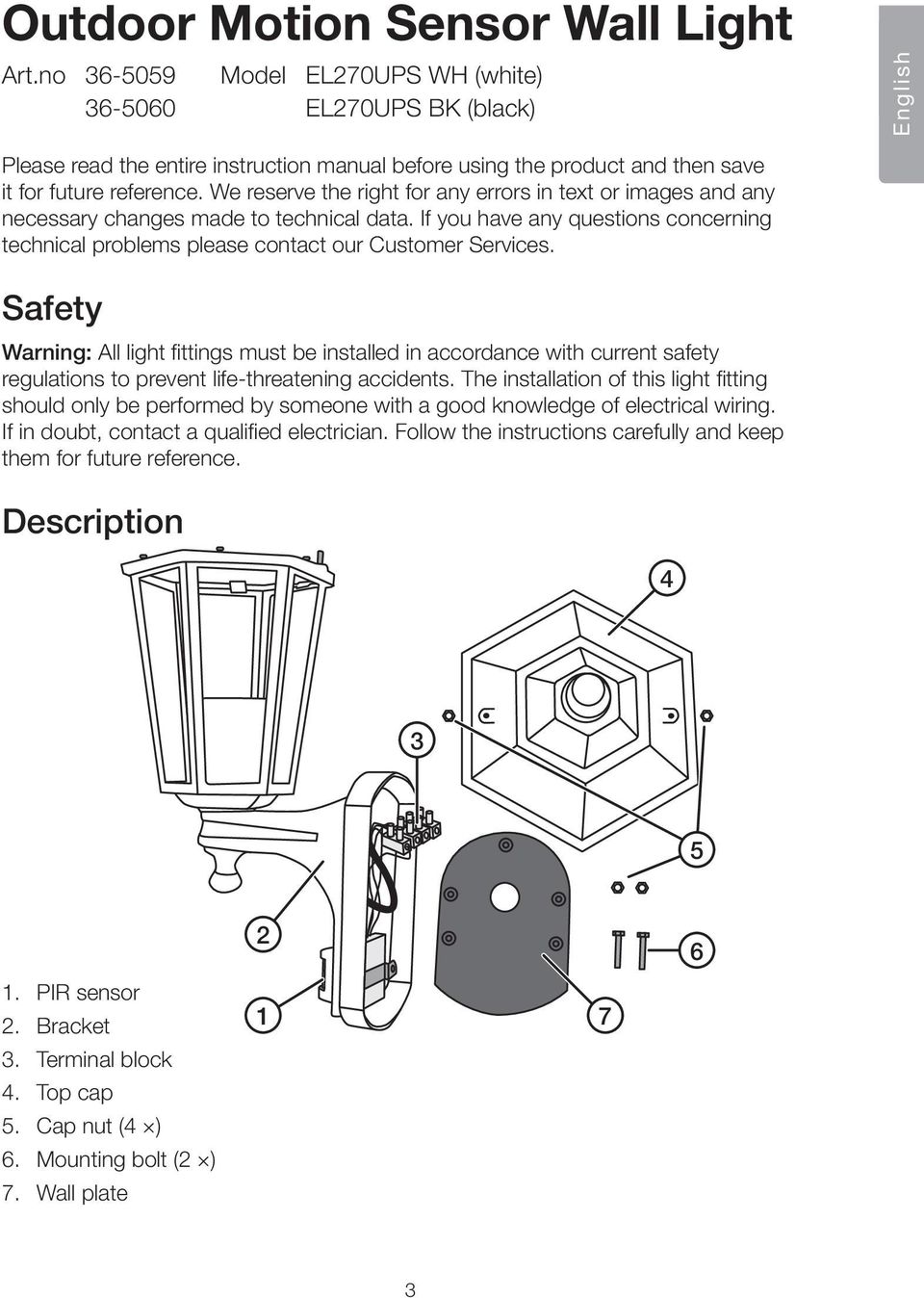

3 Outdoor Motion Sensor Wall Light Art.no Model EL270UPS WH (white) EL270UPS BK (black) English Please read the entire instruction manual before using the product and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions concerning technical problems please contact our Customer Services. Safety Warning: All light fittings must be installed in accordance with current safety regulations to prevent life-threatening accidents. The installation of this light fitting should only be performed by someone with a good knowledge of electrical wiring. If in doubt, contact a qualified electrician. Follow the instructions carefully and keep them for future reference. Description PIR sensor 2. Bracket 3. Terminal block 4. Top cap 5. Cap nut (4 Î) 6. Mounting bolt (2 Î) 7. Wall plate

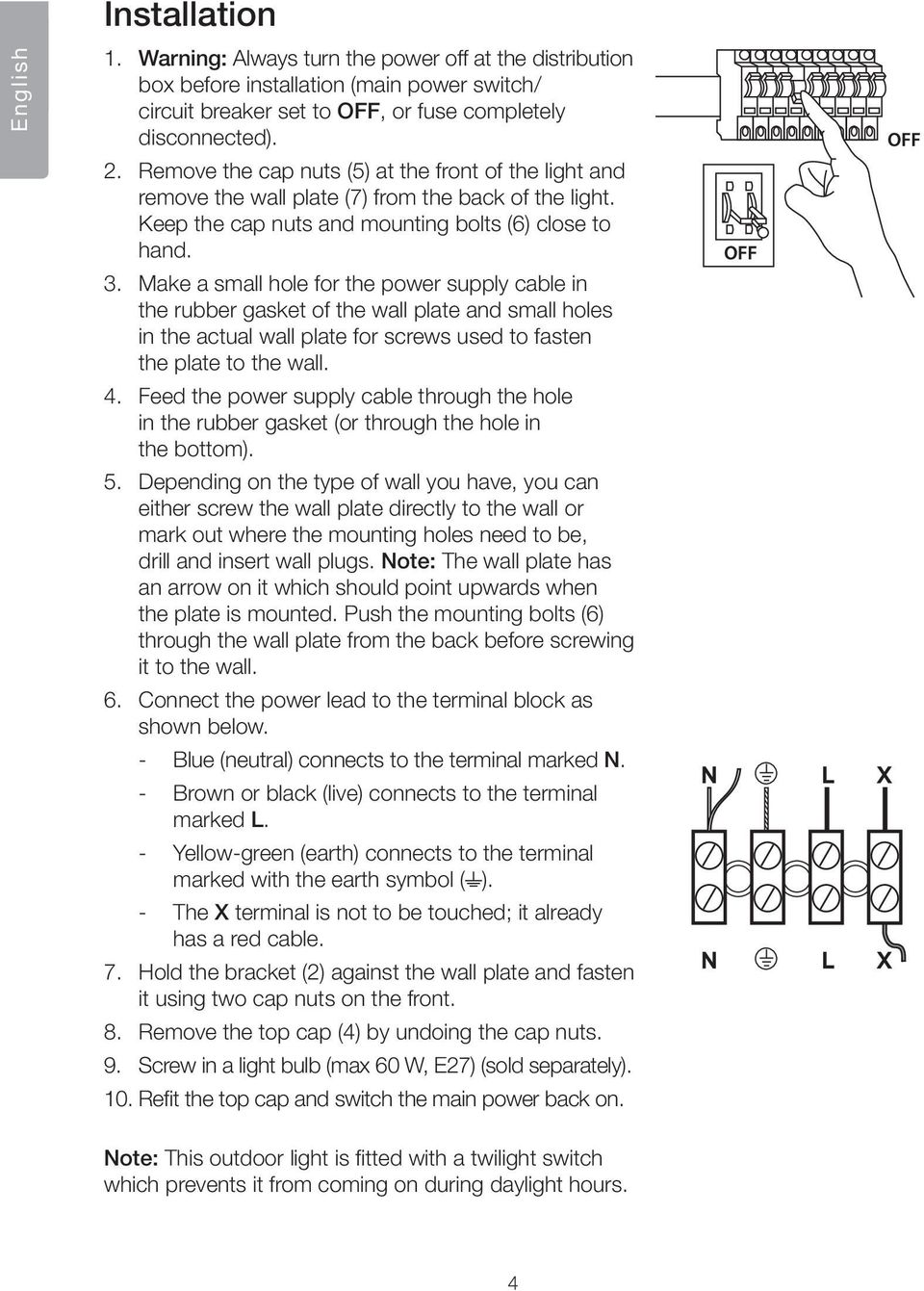

4 English Installation 1. Warning: Always turn the power off at the distribution box before installation (main power switch/ circuit breaker set to OFF, or fuse completely disconnected). 2. Remove the cap nuts (5) at the front of the light and remove the wall plate (7) from the back of the light. Keep the cap nuts and mounting bolts (6) close to hand. 3. Make a small hole for the power supply cable in the rubber gasket of the wall plate and small holes in the actual wall plate for screws used to fasten the plate to the wall. 4. Feed the power supply cable through the hole in the rubber gasket (or through the hole in the bottom). 5. Depending on the type of wall you have, you can either screw the wall plate directly to the wall or mark out where the mounting holes need to be, drill and insert wall plugs. Note: The wall plate has an arrow on it which should point upwards when the plate is mounted. Push the mounting bolts (6) through the wall plate from the back before screwing it to the wall. 6. Connect the power lead to the terminal block as shown below. Blue (neutral) connects to the terminal marked N. Brown or black (live) connects to the terminal marked L. Yellow-green (earth) connects to the terminal marked with the earth symbol ( ). The X terminal is not to be touched; it already has a red cable. 7. Hold the bracket (2) against the wall plate and fasten it using two cap nuts on the front. 8. Remove the top cap (4) by undoing the cap nuts. 9. Screw in a light bulb (max 60 W, E27) (sold separately). 10. Refit the top cap and switch the main power back on. Note: This outdoor light is fitted with a twilight switch which prevents it from coming on during daylight hours. 4

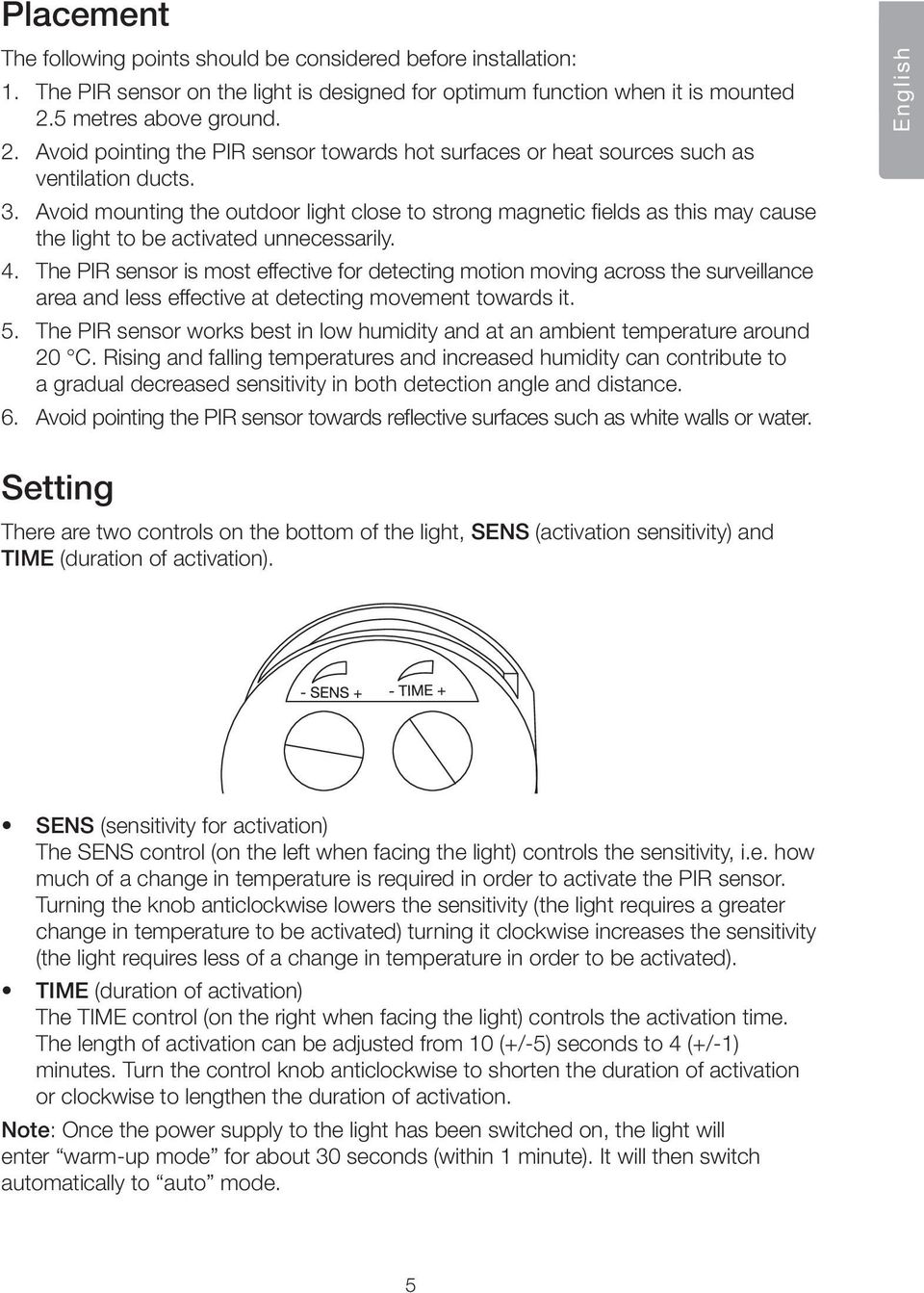

5 Placement The following points should be considered before installation: 1. The PIR sensor on the light is designed for optimum function when it is mounted 2.5 metres above ground. 2. Avoid pointing the PIR sensor towards hot surfaces or heat sources such as ventilation ducts. 3. Avoid mounting the outdoor light close to strong magnetic fields as this may cause the light to be activated unnecessarily. 4. The PIR sensor is most effective for detecting motion moving across the surveillance area and less effective at detecting movement towards it. 5. The PIR sensor works best in low humidity and at an ambient temperature around 20 C. Rising and falling temperatures and increased humidity can contribute to a gradual decreased sensitivity in both detection angle and distance. 6. Avoid pointing the PIR sensor towards reflective surfaces such as white walls or water. English Setting There are two controls on the bottom of the light, SENS (activation sensitivity) and TIME (duration of activation). ò SENS (sensitivity for activation) The SENS control (on the left when facing the light) controls the sensitivity, i.e. how much of a change in temperature is required in order to activate the PIR sensor. Turning the knob anticlockwise lowers the sensitivity (the light requires a greater change in temperature to be activated) turning it clockwise increases the sensitivity (the light requires less of a change in temperature in order to be activated). ò TIME (duration of activation) The TIME control (on the right when facing the light) controls the activation time. The length of activation can be adjusted from 10 (+/-5) seconds to 4 (+/-1) minutes. Turn the control knob anticlockwise to shorten the duration of activation or clockwise to lengthen the duration of activation. Note: Once the power supply to the light has been switched on, the light will enter ôwarm-up modeö for about 30 seconds (within 1 minute). It will then switch automatically to ôautoö mode. 5

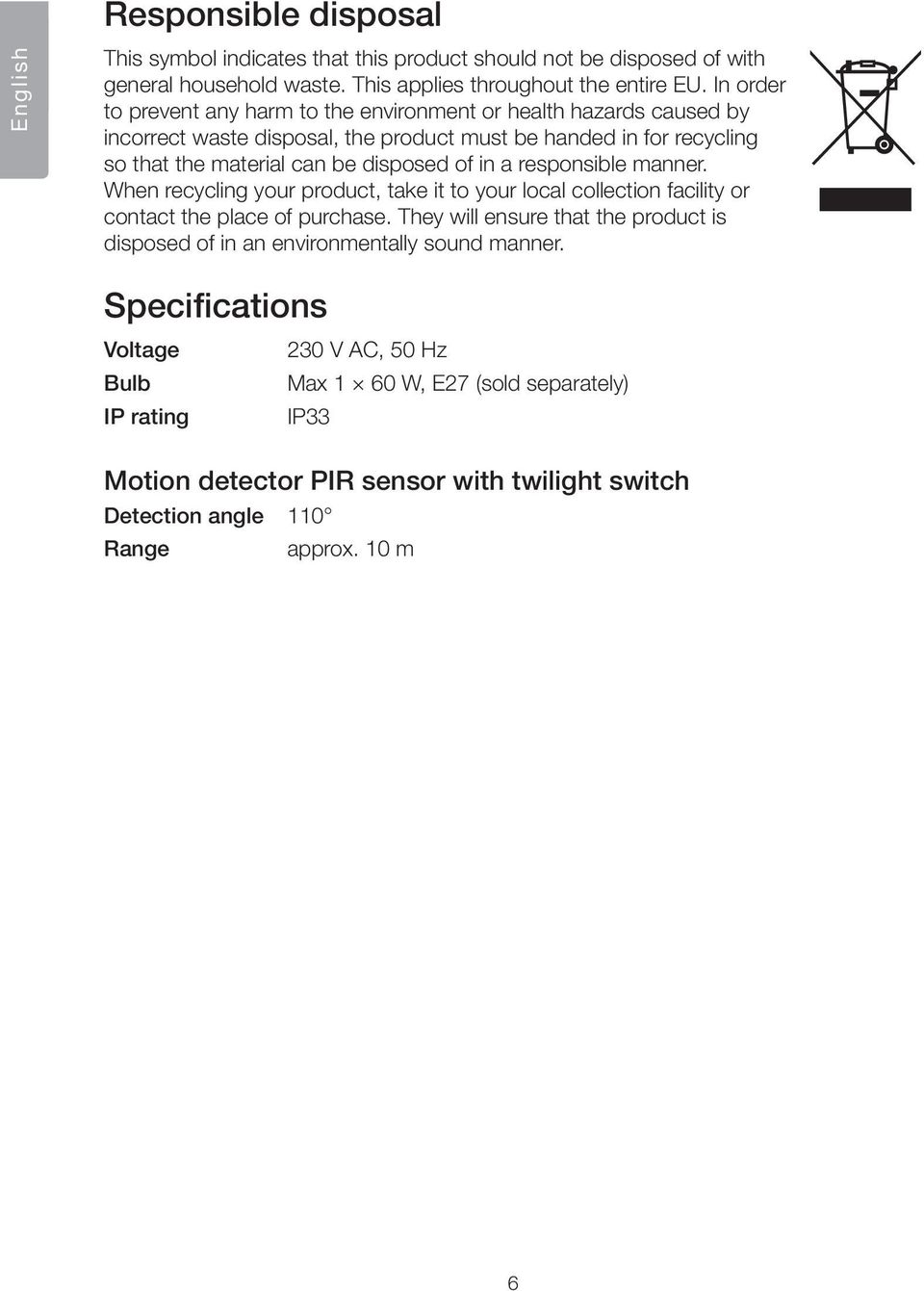

6 Responsible disposal English This symbol indicates that this product should not be disposed of with general household waste. This applies throughout the entire EU. In order to prevent any harm to the environment or health hazards caused by incorrect waste disposal, the product must be handed in for recycling so that the material can be disposed of in a responsible manner. When recycling your product, take it to your local collection facility or contact the place of purchase. They will ensure that the product is disposed of in an environmentally sound manner. Specifications Voltage Bulb IP rating 230 V AC, 50 Hz Max 1 Î 60 W, E27 (sold separately) IP33 Motion detector PIR sensor with twilight switch Detection angle 110 Range approx. 10 m 6

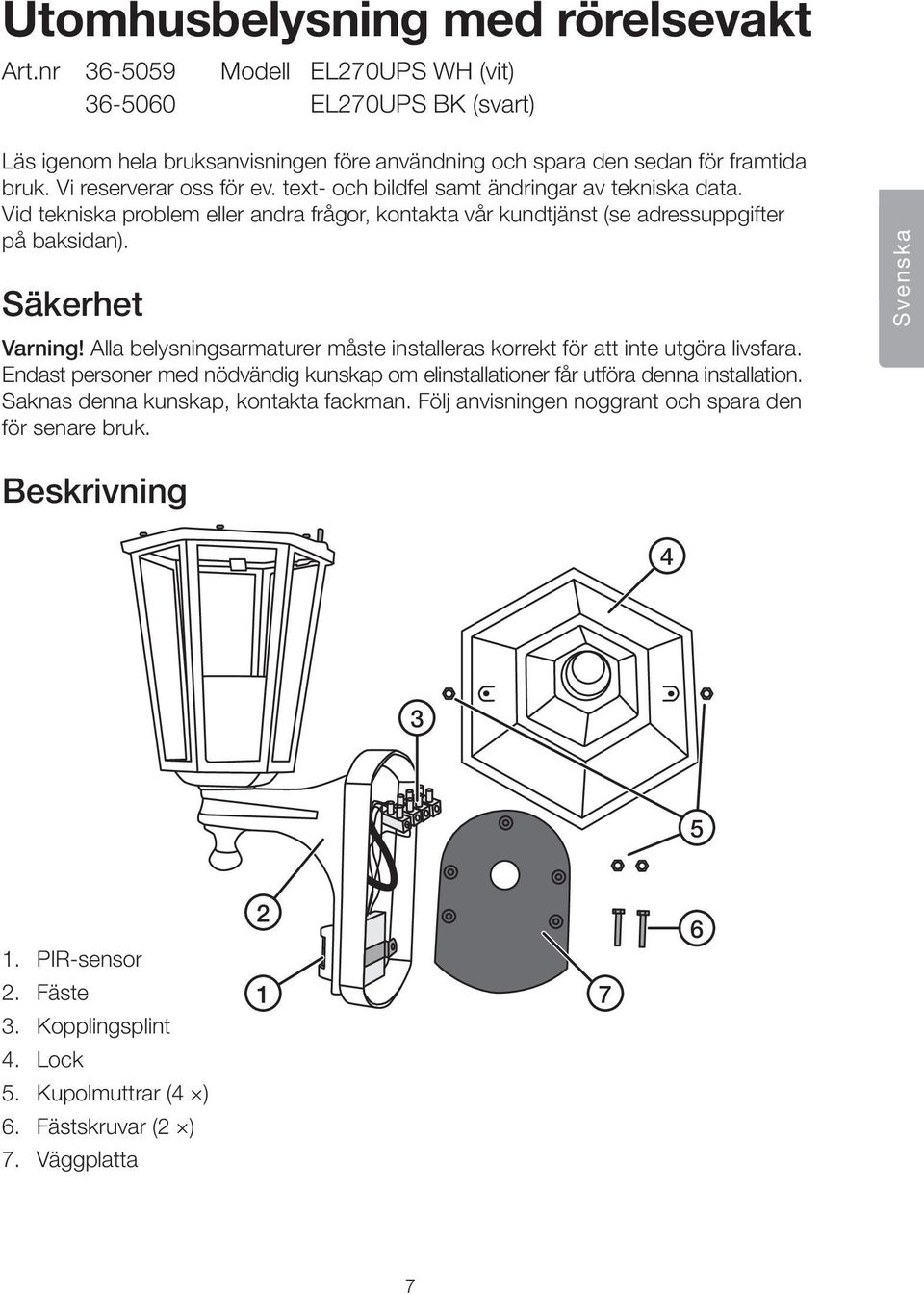

7 Utomhusbelysning med r relsevakt Art.nr Modell EL270UPS WH (vit) EL270UPS BK (svart) Lõs igenom hela bruksanvisningen f re anvõndning och spara den sedan f r framtida bruk. Vi reserverar oss f r ev. text- och bildfel samt õndringar av tekniska data. Vid tekniska problem eller andra frõgor, kontakta võr kundtjõnst (se adressuppgifter põ baksidan). Sõkerhet Varning! Alla belysningsarmaturer mõste installeras korrekt f r att inte utg ra livsfara. Endast personer med n dvõndig kunskap om elinstallationer fõr utf ra denna installation. Saknas denna kunskap, kontakta fackman. F lj anvisningen noggrant och spara den f r senare bruk. Svenska Beskrivning PIR-sensor 2. Fõste 3. Kopplingsplint 4. Lock 5. Kupolmuttrar (4 Î) 6. Fõstskruvar (2 Î) 7. Võggplatta

8 Svenska Installation 1. Varning! Bryt alltid str mmen f re installation (str mbrytare och sõkring i lõge OFF, eller sõkringen urskruvad). 2. Lossa kupolmuttrarna (5) põ armaturens framsida, och ta bort võggplattan (7) põ baksidan. HÕll rõtt põ kupolmuttrar och fõstskruvar (6). 3. G r ett litet hõl (f r inkommande ledare) i võggplattans gummitõtning samt smõ hõl i võggplattan till skruvarna som anvõnds f r fastsõttning põ võggen. 4. F r igenom inkommande ledare genom võggplattans gummitõtning (eller genom hõlet põ undersidan). 5. Beroende põ võggbeklõdnad: skruva fast võggplattan direkt põ võggen eller mõrk upp och borra fõsthõlen i võggen och anvõnd plugg. Obs! Võggplattan har en pilmarkering och den mõste monteras med pilen uppõt. Tryck in fõstskruvarna (6) frõn baksidan av võggplattan innan den skruvas fast põ võggen. 6. Anslut inkommande ledare till kopplingsplinten enligt f ljande schema: BlÕ (nolledare) ansluts till kopplingsplintens ingõng mõrkt N. Brun eller svart (fas) ansluts till kopplingsplintens ingõng mõrkt L. Gul-gr n (jordledare) ansluts till ingõngen mõrkt med jordsymbol ( ). IngÕngen X ska inte r ras, den har redan en r d kabel. 7. Tryck fast fõstet (2) mot võggplattan och skruva fast de tvõ kupolmuttrarna põ framsidan. 8. Ta bort locket (4) genom att skruva av kupolmuttrarna. 9. Skruva i en ljuskõlla (max 60 W, E27) (sõljs separat). 10. Montera locket och slõ dõrefter till str mmen. Obs! Utomhusbelysningen õr f rsedd med skymningsrelõ som g r att den endast tõnds vid m rker. 8

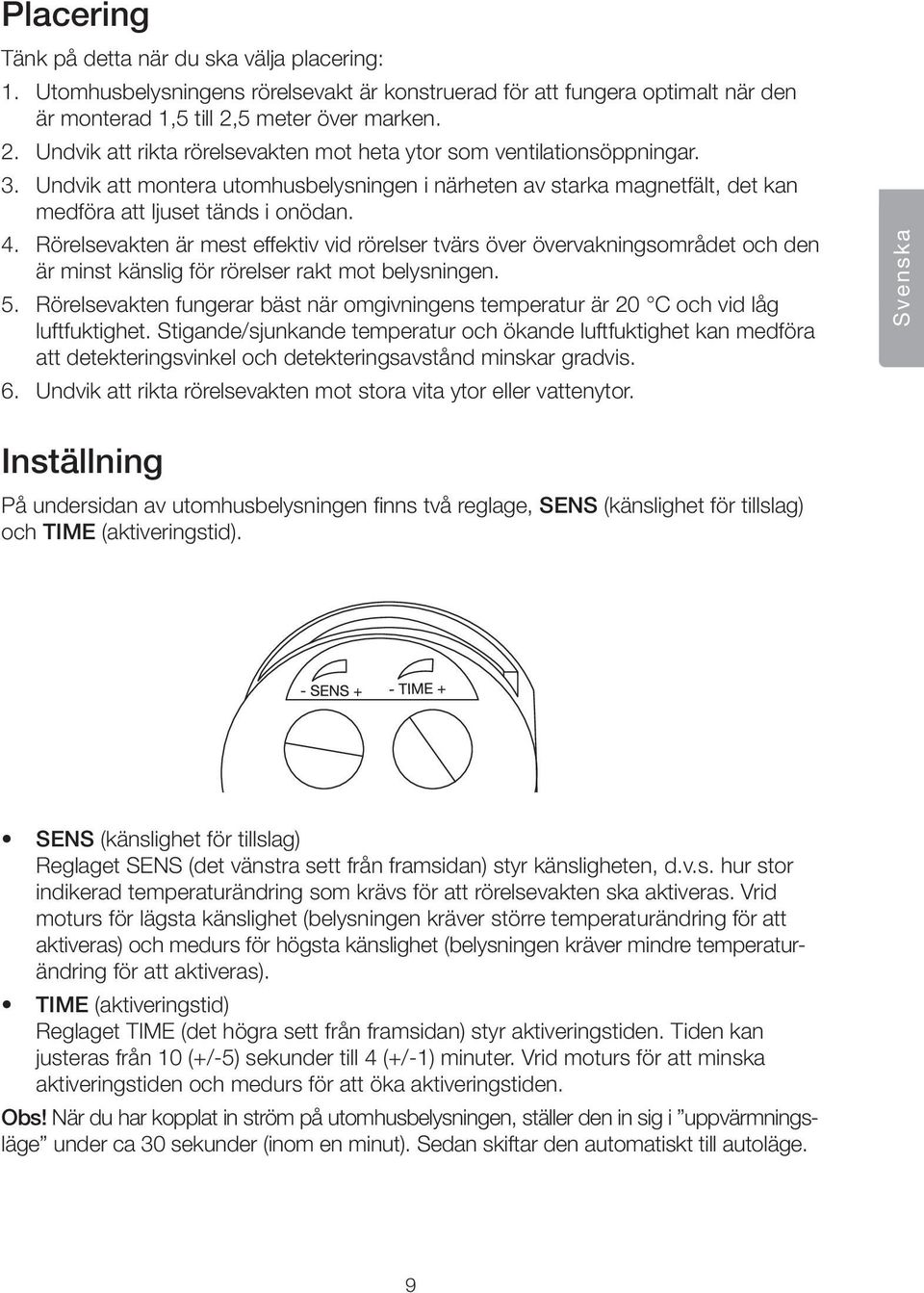

9 Placering Tõnk põ detta nõr du ska võlja placering: 1. Utomhusbelysningens r relsevakt õr konstruerad f r att fungera optimalt nõr den õr monterad 1,5 till 2,5 meter ver marken. 2. Undvik att rikta r relsevakten mot heta ytor som ventilations ppningar. 3. Undvik att montera utomhusbelysningen i nõrheten av starka magnetfõlt, det kan medf ra att ljuset tõnds i on dan. 4. R relsevakten õr mest effektiv vid r relser tvõrs ver vervakningsomrõdet och den õr minst kõnslig f r r relser rakt mot belysningen. 5. R relsevakten fungerar bõst nõr omgivningens temperatur õr 20 C och vid lõg luftfuktighet. Stigande/sjunkande temperatur och kande luftfuktighet kan medf ra att detekteringsvinkel och detekteringsavstõnd minskar gradvis. 6. Undvik att rikta r relsevakten mot stora vita ytor eller vattenytor. Svenska Instõllning PÕ undersidan av utomhusbelysningen finns tvõ reglage, SENS (kõnslighet f r tillslag) och TIME (aktiveringstid). ò SENS (kõnslighet f r tillslag) Reglaget SENS (det võnstra sett frõn framsidan) styr kõnsligheten, d.v.s. hur stor indikerad temperaturõndring som krõvs f r att r relsevakten ska aktiveras. Vrid moturs f r lõgsta kõnslighet (belysningen krõver st rre temperaturõndring f r att aktiveras) och medurs f r h gsta kõnslighet (belysningen krõver mindre temperaturõndring f r att aktiveras). ò TIME (aktiveringstid) Reglaget TIME (det h gra sett frõn framsidan) styr aktiveringstiden. Tiden kan justeras frõn 10 (+/-5) sekunder till 4 (+/-1) minuter. Vrid moturs f r att minska aktiveringstiden och medurs f r att ka aktiveringstiden. Obs! Nõr du har kopplat in str m põ utomhusbelysningen, stõller den in sig i öuppvõrmningslõgeö under ca 30 sekunder (inom en minut). Sedan skiftar den automatiskt till autolõge. 9

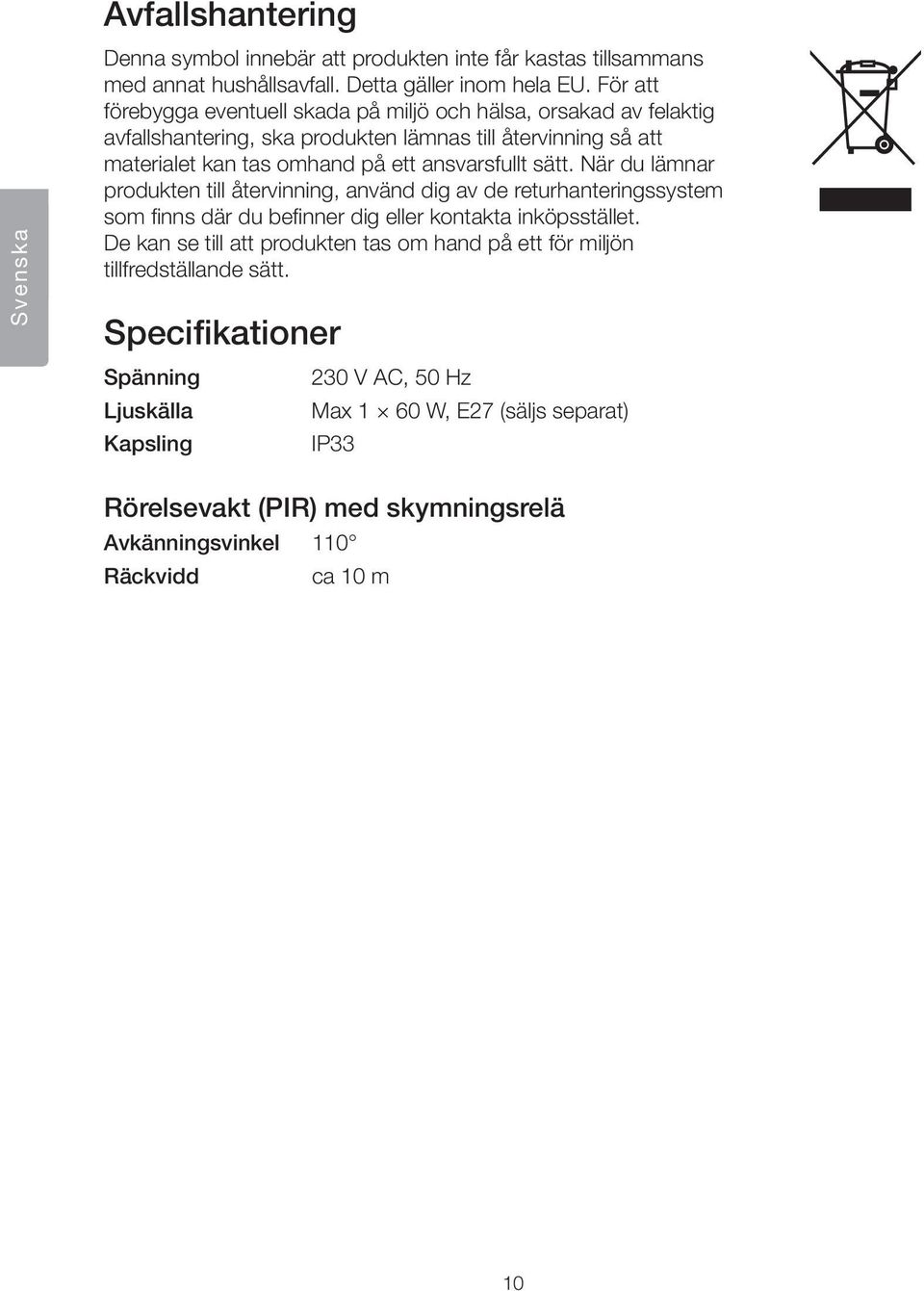

10 Avfallshantering Svenska Denna symbol innebõr att produkten inte fõr kastas tillsammans med annat hushõllsavfall. Detta gõller inom hela EU. F r att f rebygga eventuell skada põ milj och hõlsa, orsakad av felaktig avfallshantering, ska produkten lõmnas till Õtervinning sõ att materialet kan tas omhand põ ett ansvarsfullt sõtt. Nõr du lõmnar produkten till Õtervinning, anvõnd dig av de returhanteringssystem som finns dõr du befinner dig eller kontakta ink psstõllet. De kan se till att produkten tas om hand põ ett f r milj n tillfredstõllande sõtt. Specifikationer Spõnning Ljuskõlla Kapsling 230 V AC, 50 Hz Max 1 Î 60 W, E27 (sõljs separat) IP33 R relsevakt (PIR) med skymningsrelõ Avkõnningsvinkel 110 Rõckvidd ca 10 m 10

11 Utebelysning med bevegelsessensor Art.nr Modell EL270UPS WH (hvit) EL270UPS BK (svart) Les brukerveiledningen grundig f r produktet tas i bruk og ta vare põ den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller sp rsmõl, ta kontakt med võrt kundesenter. Sikkerhet Advarsel! Alle lysarmaturer mõ installeres fagmessig riktig for ikke Õ v re til fare for liv og helse. Kun personer med n dvendig kunnskap om elektriske installasjoner kan utf re denne monteringen. Det vil si at all montering av fast installasjon mõ foretas av registrert installasjonsvirksomhet! F lg instruksjonene n ye og ta vare põ anvisningen til ev. seinere bruk. Beskrivelse Norsk PIR-sensor 2. Feste 3. Koblingsplint 4. Lokk 5. Hettemuttere (4 Î) 6. Festeskruer (2 Î) 7. Veggplate

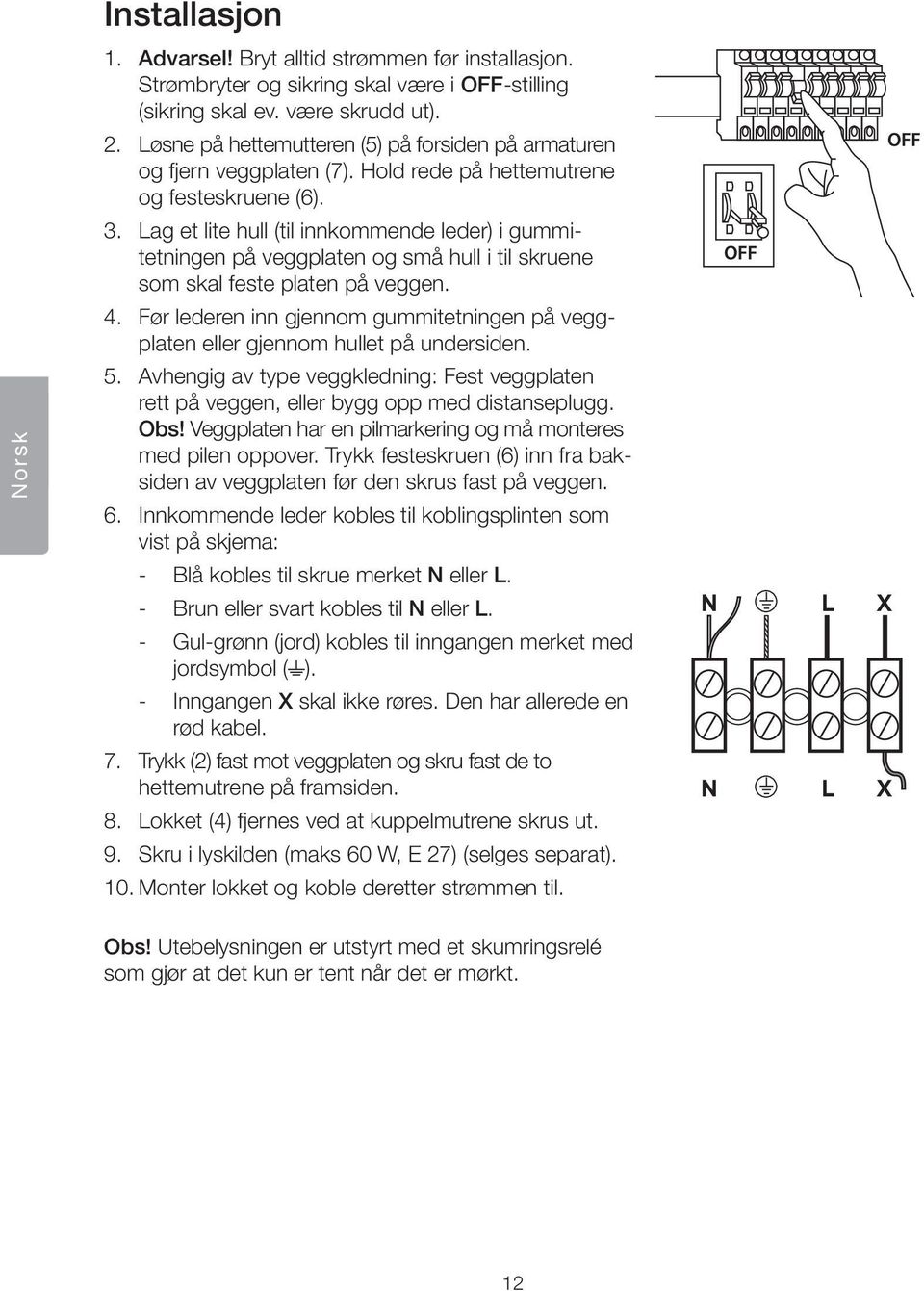

12 Norsk Installasjon 1. Advarsel! Bryt alltid str mmen f r installasjon. Str mbryter og sikring skal v re i OFF-stilling (sikring skal ev. v re skrudd ut). 2. L sne põ hettemutteren (5) põ forsiden põ armaturen og fjern veggplaten (7). Hold rede põ hettemutrene og festeskruene (6). 3. Lag et lite hull (til innkommende leder) i gummitetningen põ veggplaten og smõ hull i til skruene som skal feste platen põ veggen. 4. F r lederen inn gjennom gummitetningen põ veggplaten eller gjennom hullet põ undersiden. 5. Avhengig av type veggkledning: Fest veggplaten rett põ veggen, eller bygg opp med distanseplugg. Obs! Veggplaten har en pilmarkering og mõ monteres med pilen oppover. Trykk festeskruen (6) inn fra baksiden av veggplaten f r den skrus fast põ veggen. 6. Innkommende leder kobles til koblingsplinten som vist põ skjema: BlÕ kobles til skrue merket N eller L. Brun eller svart kobles til N eller L. Gul-gr nn (jord) kobles til inngangen merket med jordsymbol ( ). Inngangen X skal ikke r res. Den har allerede en r d kabel. 7. Trykk (2) fast mot veggplaten og skru fast de to hettemutrene põ framsiden. 8. Lokket (4) fjernes ved at kuppelmutrene skrus ut. 9. Skru i lyskilden (maks 60 W, E 27) (selges separat). 10. Monter lokket og koble deretter str mmen til. Obs! Utebelysningen er utstyrt med et skumringsrelú som gj r at det kun er tent nõr det er m rkt. 12

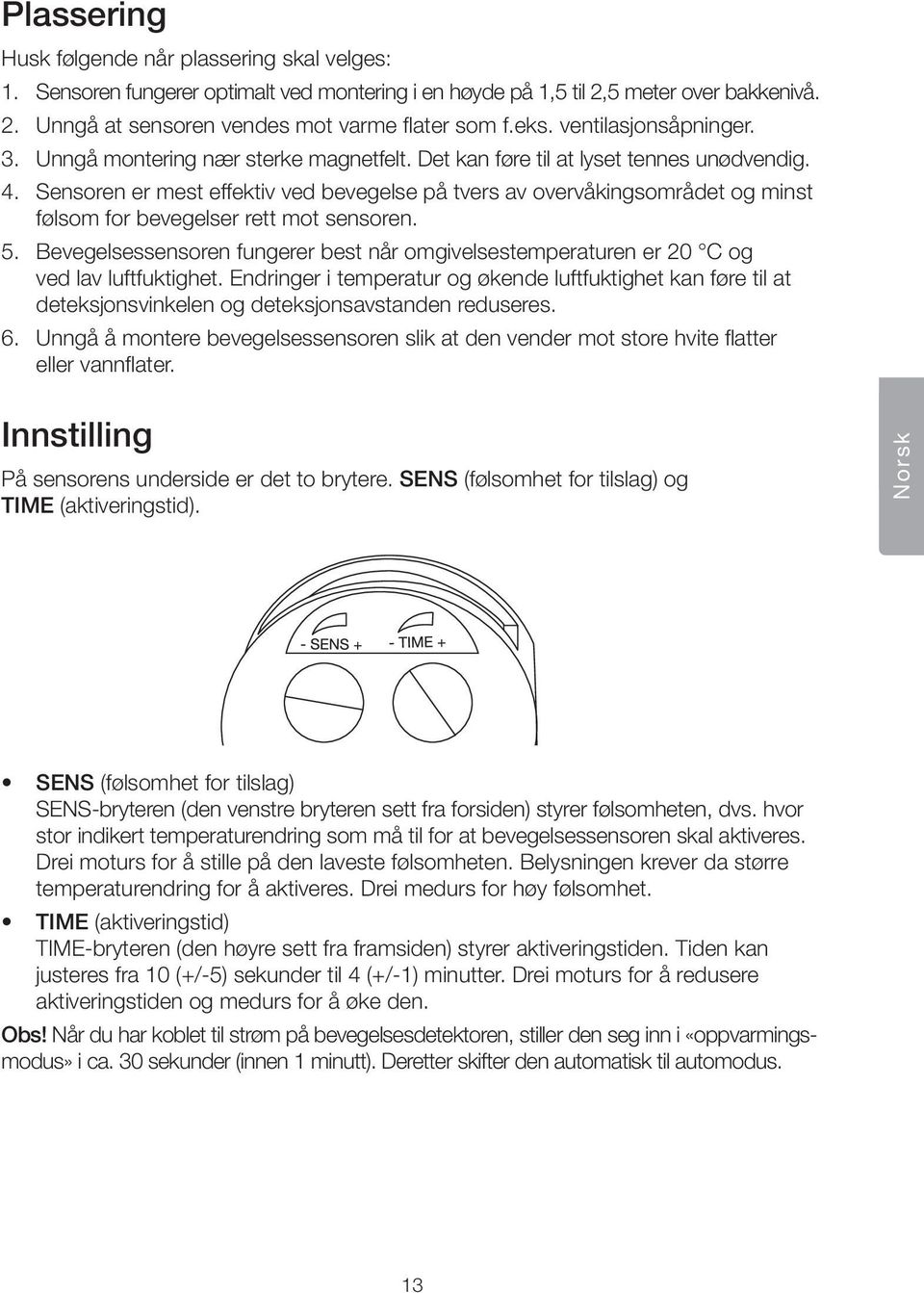

13 Plassering Husk f lgende nõr plassering skal velges: 1. Sensoren fungerer optimalt ved montering i en h yde põ 1,5 til 2,5 meter over bakkenivõ. 2. UnngÕ at sensoren vendes mot varme flater som f.eks. ventilasjonsõpninger. 3. UnngÕ montering n r sterke magnetfelt. Det kan f re til at lyset tennes un dvendig. 4. Sensoren er mest effektiv ved bevegelse põ tvers av overvõkingsomrõdet og minst f lsom for bevegelser rett mot sensoren. 5. Bevegelsessensoren fungerer best nõr omgivelsestemperaturen er 20 C og ved lav luftfuktighet. Endringer i temperatur og kende luftfuktighet kan f re til at deteksjonsvinkelen og deteksjonsavstanden reduseres. 6. UnngÕ Õ montere bevegelsessensoren slik at den vender mot store hvite flatter eller vannflater. Innstilling PÕ sensorens underside er det to brytere. SENS (f lsomhet for tilslag) og TIME (aktiveringstid). Norsk ò SENS (f lsomhet for tilslag) SENS-bryteren (den venstre bryteren sett fra forsiden) styrer f lsomheten, dvs. hvor stor indikert temperaturendring som mõ til for at bevegelsessensoren skal aktiveres. Drei moturs for Õ stille põ den laveste f lsomheten. Belysningen krever da st rre temperaturendring for Õ aktiveres. Drei medurs for h y f lsomhet. ò TIME (aktiveringstid) TIME-bryteren (den h yre sett fra framsiden) styrer aktiveringstiden. Tiden kan justeres fra 10 (+/-5) sekunder til 4 (+/-1) minutter. Drei moturs for Õ redusere aktiveringstiden og medurs for Õ ke den. Obs! NÕr du har koblet til str m põ bevegelsesdetektoren, stiller den seg inn i ½oppvarmingsmodus i ca. 30 sekunder (innen 1 minutt). Deretter skifter den automatisk til automodus. 13

14 AvfallshÕndtering Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E S-omrÕdet. For Õ forebygge eventuelle skader põ helse og milj, som f lge av feil hõndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hõnd om põ en ansvarsfull mõte. Benytt milj stasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet põ en tilfredsstillende mõte som gagner milj et. Spesifikasjoner Spenning Lyskilde Kapsling 230 V AC, 50 Hz Maks 1 Î 60 W, E27 (selges separat) IP33 Norsk Bevegelsessensor med skumringsrelú Avf lingsvinkel 110 Rekkevidde ca. 10 m 14

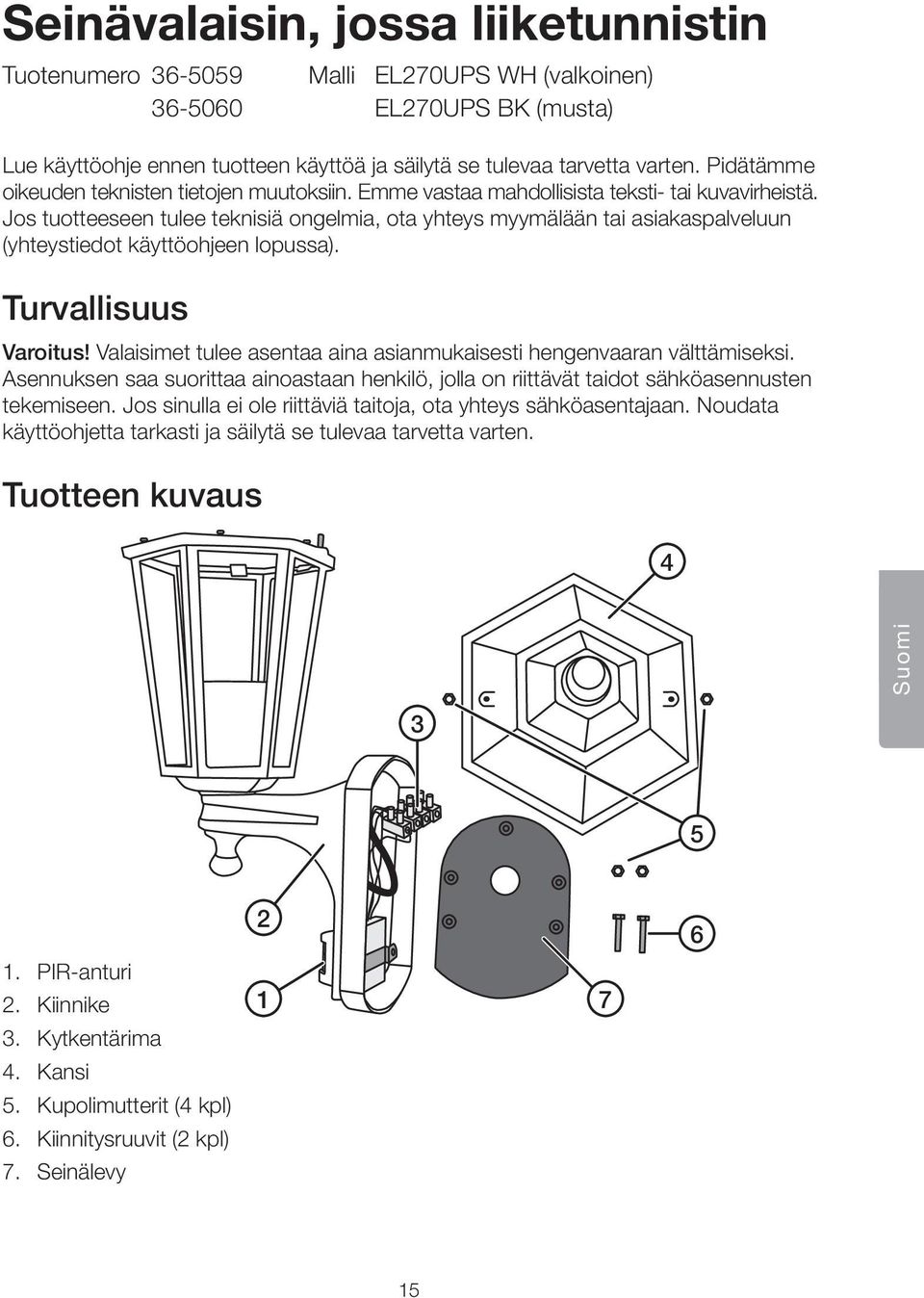

15 Seinõvalaisin, jossa liiketunnistin Tuotenumero Malli EL270UPS WH (valkoinen) EL270UPS BK (musta) Lue kõytt ohje ennen tuotteen kõytt õ ja sõilytõ se tulevaa tarvetta varten. Pidõtõmme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistõ. Jos tuotteeseen tulee teknisiõ ongelmia, ota yhteys myymõlõõn tai asiakaspalveluun (yhteystiedot kõytt ohjeen lopussa). Turvallisuus Varoitus! Valaisimet tulee asentaa aina asianmukaisesti hengenvaaran võlttõmiseksi. Asennuksen saa suorittaa ainoastaan henkil, jolla on riittõvõt taidot sõhk asennusten tekemiseen. Jos sinulla ei ole riittõviõ taitoja, ota yhteys sõhk asentajaan. Noudata kõytt ohjetta tarkasti ja sõilytõ se tulevaa tarvetta varten. Tuotteen kuvaus 4 Suomi PIR-anturi 2. Kiinnike 3. Kytkentõrima 4. Kansi 5. Kupolimutterit (4 kpl) 6. Kiinnitysruuvit (2 kpl) 7. Seinõlevy

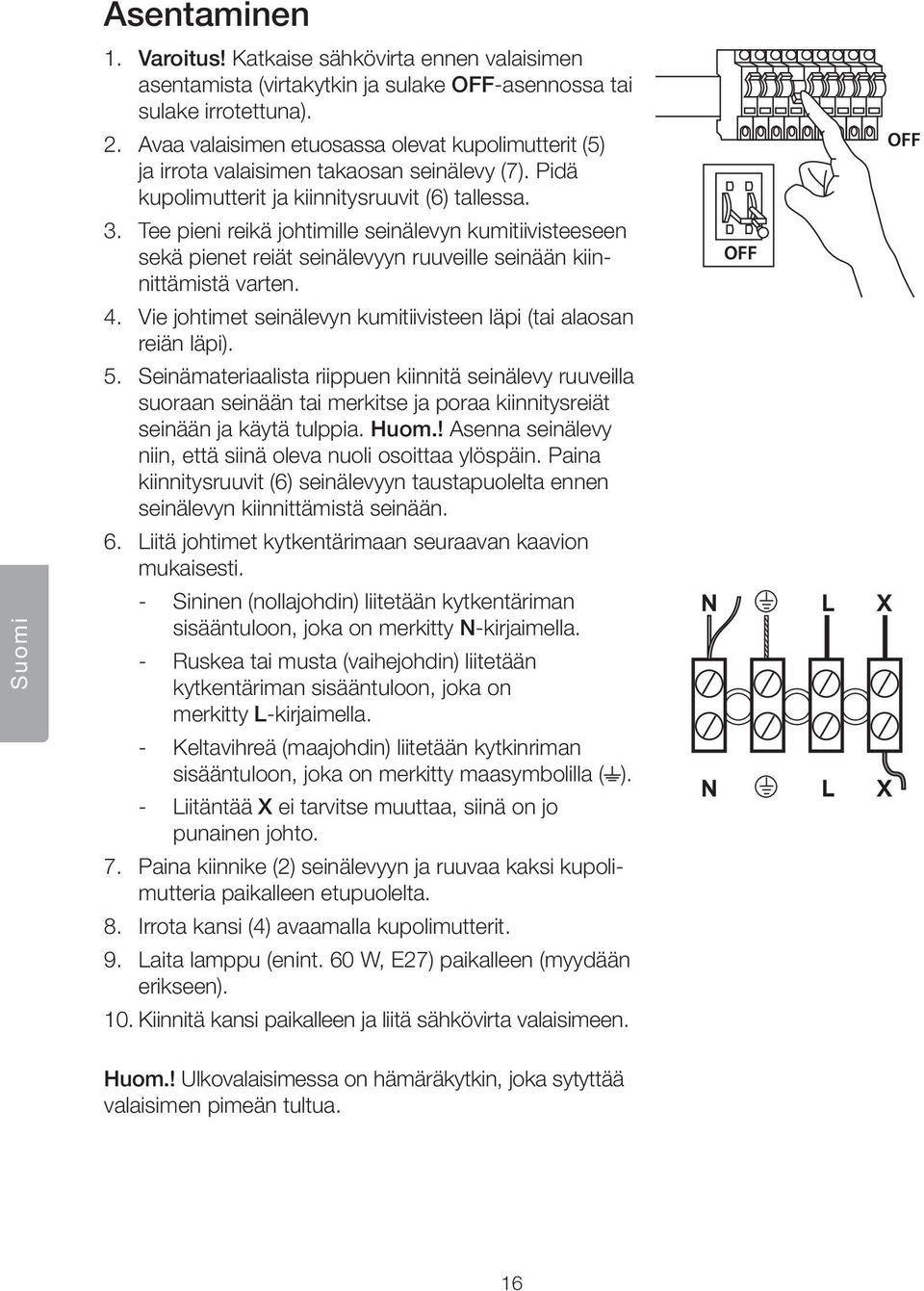

16 Suomi Asentaminen 1. Varoitus! Katkaise sõhk virta ennen valaisimen asentamista (virtakytkin ja sulake OFF-asennossa tai sulake irrotettuna). 2. Avaa valaisimen etuosassa olevat kupolimutterit (5) ja irrota valaisimen takaosan seinõlevy (7). Pidõ kupolimutterit ja kiinnitysruuvit (6) tallessa. 3. Tee pieni reikõ johtimille seinõlevyn kumitiivisteeseen sekõ pienet reiõt seinõlevyyn ruuveille seinõõn kiinnittõmistõ varten. 4. Vie johtimet seinõlevyn kumitiivisteen lõpi (tai alaosan reiõn lõpi). 5. Seinõmateriaalista riippuen kiinnitõ seinõlevy ruuveilla suoraan seinõõn tai merkitse ja poraa kiinnitysreiõt seinõõn ja kõytõ tulppia. Huom.! Asenna seinõlevy niin, ettõ siinõ oleva nuoli osoittaa yl spõin. Paina kiinnitysruuvit (6) seinõlevyyn taustapuolelta ennen seinõlevyn kiinnittõmistõ seinõõn. 6. Liitõ johtimet kytkentõrimaan seuraavan kaavion mukaisesti. Sininen (nollajohdin) liitetõõn kytkentõriman sisõõntuloon, joka on merkitty N-kirjaimella. Ruskea tai musta (vaihejohdin) liitetõõn kytkentõriman sisõõntuloon, joka on merkitty L-kirjaimella. Keltavihreõ (maajohdin) liitetõõn kytkinriman sisõõntuloon, joka on merkitty maasymbolilla ( ). Liitõntõõ X ei tarvitse muuttaa, siinõ on jo punainen johto. 7. Paina kiinnike (2) seinõlevyyn ja ruuvaa kaksi kupolimutteria paikalleen etupuolelta. 8. Irrota kansi (4) avaamalla kupolimutterit. 9. Laita lamppu (enint. 60 W, E27) paikalleen (myydõõn erikseen). 10. Kiinnitõ kansi paikalleen ja liitõ sõhk virta valaisimeen. Huom.! Ulkovalaisimessa on hõmõrõkytkin, joka sytyttõõ valaisimen pimeõn tultua. 16

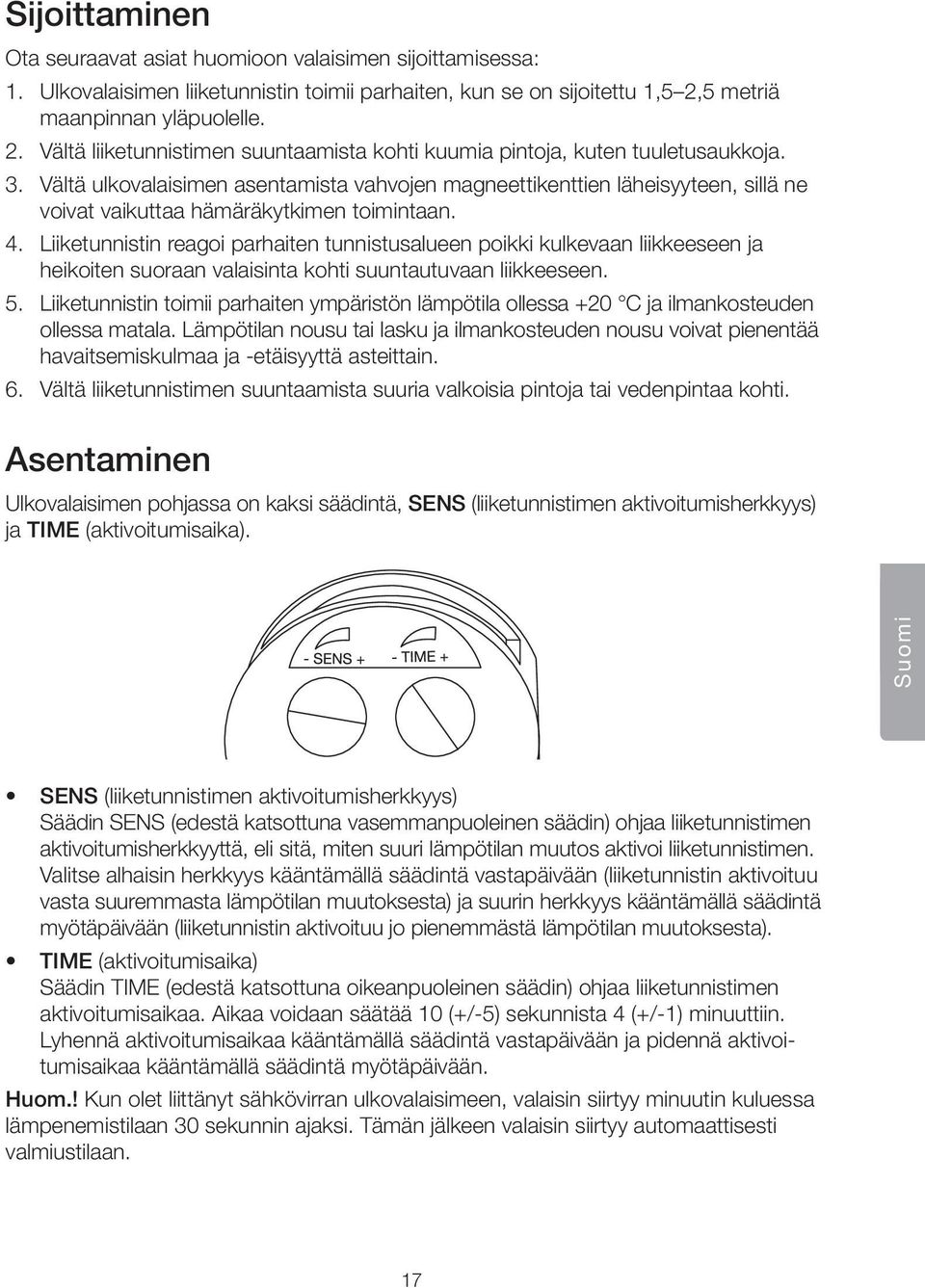

17 Sijoittaminen Ota seuraavat asiat huomioon valaisimen sijoittamisessa: 1. Ulkovalaisimen liiketunnistin toimii parhaiten, kun se on sijoitettu 1,5û2,5 metriõ maanpinnan ylõpuolelle. 2. Võltõ liiketunnistimen suuntaamista kohti kuumia pintoja, kuten tuuletusaukkoja. 3. Võltõ ulkovalaisimen asentamista vahvojen magneettikenttien lõheisyyteen, sillõ ne voivat vaikuttaa hõmõrõkytkimen toimintaan. 4. Liiketunnistin reagoi parhaiten tunnistusalueen poikki kulkevaan liikkeeseen ja heikoiten suoraan valaisinta kohti suuntautuvaan liikkeeseen. 5. Liiketunnistin toimii parhaiten ympõrist n lõmp tila ollessa +20 C ja ilmankosteuden ollessa matala. Lõmp tilan nousu tai lasku ja ilmankosteuden nousu voivat pienentõõ havaitsemiskulmaa ja -etõisyyttõ asteittain. 6. Võltõ liiketunnistimen suuntaamista suuria valkoisia pintoja tai vedenpintaa kohti. Asentaminen Ulkovalaisimen pohjassa on kaksi sõõdintõ, SENS (liiketunnistimen aktivoitumisherkkyys) ja TIME (aktivoitumisaika). Suomi ò SENS (liiketunnistimen aktivoitumisherkkyys) Sõõdin SENS (edestõ katsottuna vasemmanpuoleinen sõõdin) ohjaa liiketunnistimen aktivoitumisherkkyyttõ, eli sitõ, miten suuri lõmp tilan muutos aktivoi liiketunnistimen. Valitse alhaisin herkkyys kõõntõmõllõ sõõdintõ vastapõivõõn (liiketunnistin aktivoituu vasta suuremmasta lõmp tilan muutoksesta) ja suurin herkkyys kõõntõmõllõ sõõdintõ my tõpõivõõn (liiketunnistin aktivoituu jo pienemmõstõ lõmp tilan muutoksesta). ò TIME (aktivoitumisaika) Sõõdin TIME (edestõ katsottuna oikeanpuoleinen sõõdin) ohjaa liiketunnistimen aktivoitumisaikaa. Aikaa voidaan sõõtõõ 10 (+/-5) sekunnista 4 (+/-1) minuuttiin. Lyhennõ aktivoitumisaikaa kõõntõmõllõ sõõdintõ vastapõivõõn ja pidennõ aktivoitumisaikaa kõõntõmõllõ sõõdintõ my tõpõivõõn. Huom.! Kun olet liittõnyt sõhk virran ulkovalaisimeen, valaisin siirtyy minuutin kuluessa lõmpenemistilaan 30 sekunnin ajaksi. Tõmõn jõlkeen valaisin siirtyy automaattisesti valmiustilaan. 17

18 Kierrõttõminen Tõmõ symboli tarkoittaa, ettõ laitetta ei saa laittaa kotitalousjõtteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestõ kierrõttõmisestõ johtuvien mahdollisten ympõrist - ja terveyshaittojen ehkõisemiseksi laite tulee viedõ kierrõtettõvõksi, jotta materiaali voidaan kõsitellõ vastuullisella tavalla. Kierrõtõ laite kõyttõmõllõ paikallisia kierrõtysjõrjestelmiõ tai ota yhteys ostopaikkaan. Ostopaikassa laite kierrõtetõõn vastuullisella tavalla. Tekniset tiedot Jõnnite Valonlõhde Suojausluokka 230 V AC, 50 Hz Enint. 1 Î 60 W, E27 W (myydõõn erikseen) IP33 Liiketunnistin (PIR) ja hõmõrõkytkin Tunnistuskulma 110 Kantama noin 10 m Suomi 18

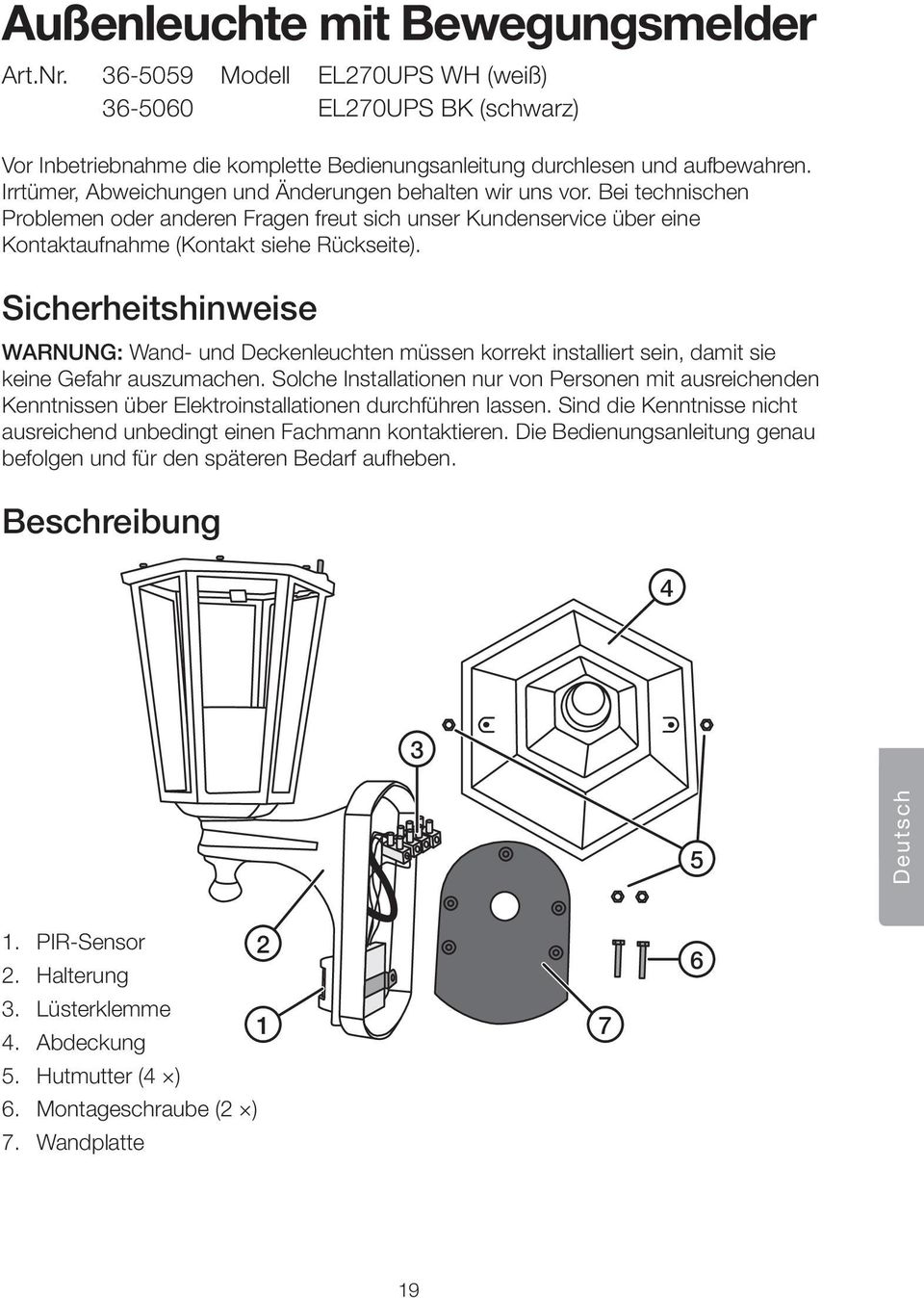

19 Au enleuchte mit Bewegungsmelder Art.Nr Modell EL270UPS WH (wei ) EL270UPS BK (schwarz) Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrt³mer, Abweichungen und nderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice ³ber eine Kontaktaufnahme (Kontakt siehe R³ckseite). Sicherheitshinweise WARNUNG: Wand- und Deckenleuchten m³ssen korrekt installiert sein, damit sie keine Gefahr auszumachen. Solche Installationen nur von Personen mit ausreichenden Kenntnissen ³ber Elektroinstallationen durchf³hren lassen. Sind die Kenntnisse nicht ausreichend unbedingt einen Fachmann kontaktieren. Die Bedienungsanleitung genau befolgen und f³r den spõteren Bedarf aufheben. Beschreibung Deutsch 1. PIR-Sensor 2 2. Halterung 3. L³sterklemme 1 4. Abdeckung 5. Hutmutter (4 Î) 6. Montageschraube (2 Î) 7. Wandplatte

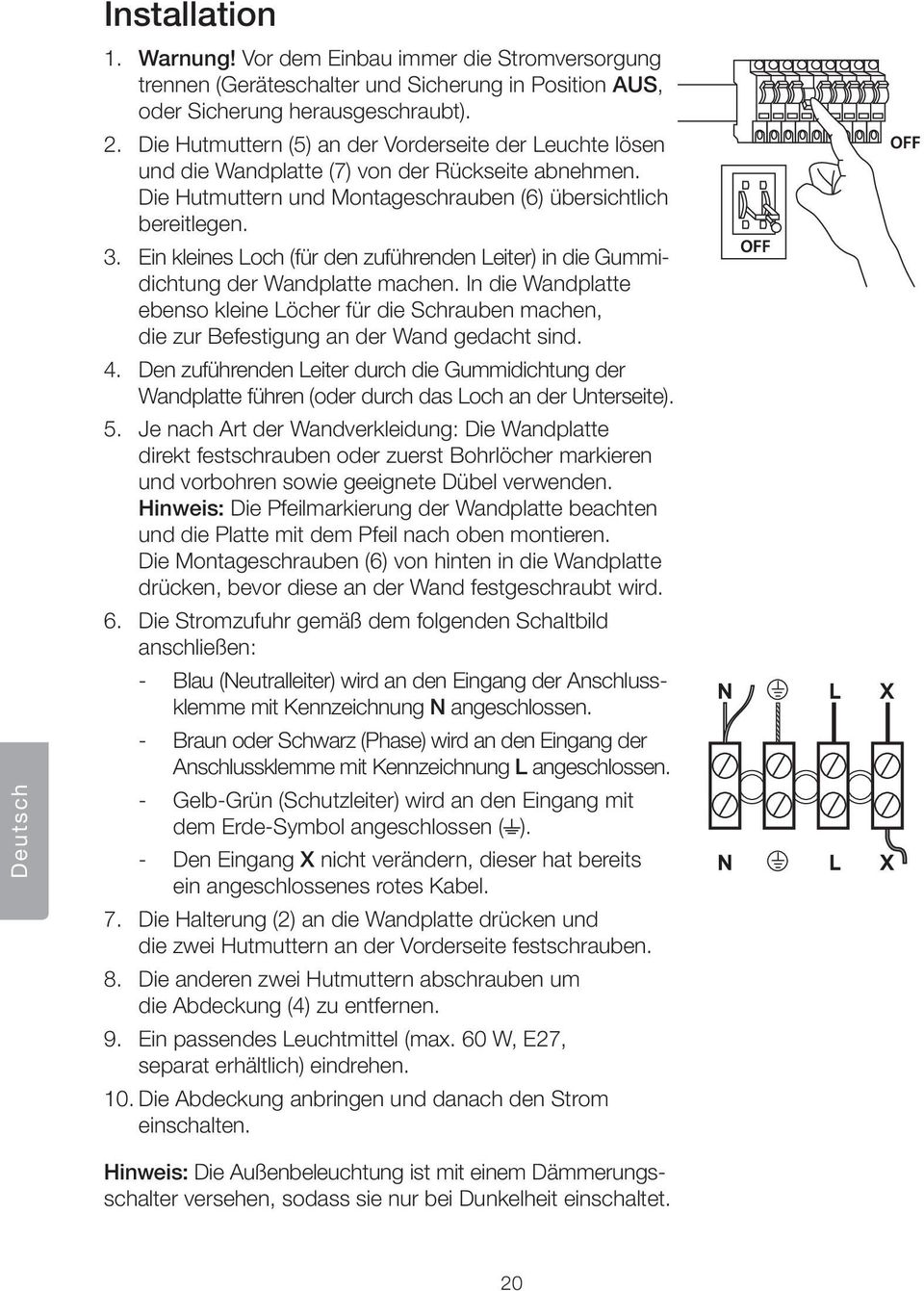

20 Deutsch Installation 1. Warnung! Vor dem Einbau immer die Stromversorgung trennen (Gerõteschalter und Sicherung in Position AUS, oder Sicherung herausgeschraubt). 2. Die Hutmuttern (5) an der Vorderseite der Leuchte l sen und die Wandplatte (7) von der R³ckseite abnehmen. Die Hutmuttern und Montageschrauben (6) ³bersichtlich bereitlegen. 3. Ein kleines Loch (f³r den zuf³hrenden Leiter) in die Gummidichtung der Wandplatte machen. In die Wandplatte ebenso kleine L cher f³r die Schrauben machen, die zur Befestigung an der Wand gedacht sind. 4. Den zuf³hrenden Leiter durch die Gummidichtung der Wandplatte f³hren (oder durch das Loch an der Unterseite). 5. Je nach Art der Wandverkleidung: Die Wandplatte direkt festschrauben oder zuerst Bohrl cher markieren und vorbohren sowie geeignete D³bel verwenden. Hinweis: Die Pfeilmarkierung der Wandplatte beachten und die Platte mit dem Pfeil nach oben montieren. Die Montageschrauben (6) von hinten in die Wandplatte dr³cken, bevor diese an der Wand festgeschraubt wird. 6. Die Stromzufuhr gemõ dem folgenden Schaltbild anschlie en: Blau (Neutralleiter) wird an den Eingang der Anschlussklemme mit Kennzeichnung N angeschlossen. Braun oder Schwarz (Phase) wird an den Eingang der Anschlussklemme mit Kennzeichnung L angeschlossen. Gelb-Gr³n (Schutzleiter) wird an den Eingang mit dem Erde-Symbol angeschlossen ( ). Den Eingang X nicht verõndern, dieser hat bereits ein angeschlossenes rotes Kabel. 7. Die Halterung (2) an die Wandplatte dr³cken und die zwei Hutmuttern an der Vorderseite festschrauben. 8. Die anderen zwei Hutmuttern abschrauben um die Abdeckung (4) zu entfernen. 9. Ein passendes Leuchtmittel (max. 60 W, E27, separat erhõltlich) eindrehen. 10. Die Abdeckung anbringen und danach den Strom einschalten. Hinweis: Die Au enbeleuchtung ist mit einem Dõmmerungsschalter versehen, sodass sie nur bei Dunkelheit einschaltet. 20

21 Platzierung Bei der Wahl des Installationsorts Folgendes beachten: 1. Der Bewegungsmelder der Beleuchtung ist so konstruiert, dass er in einer Position in H he von 1,5 bis 2,5 Metern ³ber dem Boden optimal funktioniert. 2. Den Bewegungsmelder m glichst nicht auf hei e Oberflõchen, z. B. Bel³ftungs ffnungen, ausrichten. 3. Die Au enbeleuchtung nicht in der Nõhe von starken Magnetfeldern anbringen. Hierdurch kann das Licht unn tigerweise eingeschaltet werden. 4. Bei Bewegungen quer ³ber den Senorbereich ist der Bewegungsmelder am effektivsten. Am wenigsten empfindlich ist er f³r Bewegungen, die direkt auf die Beleuchtung zukommen. 5. Der Bewegungsmelder funktioniert am besten bei einer Umgebungstemperatur von 20 C und bei niedriger Luftfeuchtigkeit. Steigende/sinkende Temperaturen und steigende Luftfeuchtigkeit k nnen dazu f³hren, dass der Erkennungswinkel und -abstand sich schrittweise verringern. 6. Den Bewegungsmelder m glichst nicht auf gro e wei e Flõchen oder Wasser ausrichten. Einstellen An der Unterseite der Leuchte sind zwei Regler zu finden: SENS (Empfindlichkeit der Einschaltung) und TIME (Aktivierungszeit). Deutsch ò SENS (Empfindlichkeit der Einschaltung ³ber K rpertemperatur) Der Regler SENS (der linke von vorne aus gesehen) steuert die Empfindlichkeit, d.h. er entscheidet welche Temperaturverõnderung n tig ist um den Bewegungsmelder zu aktivieren. Gegen den Uhrzeigersinn f³r die geringste Empfindlichkeit drehen (die Leuchte ben tigt jetzt gr ere Temperaturverõnderungen zur Aktivierung) und mit dem Uhrzeigersinn f³r die h chste Empfindlichkeit drehen (die Leuchte ben tigt kleinere Temperaturverõnderungen f³r eine Aktivierung). 21

22 ò TIME (Aktivierungszeit) Der Regler TIME (der rechte, von vorne aus gesehen) bestimmt die Aktivierungszeit. Die Zeit kann von 10 ( 5) Sekunden bis 4 ( 1) Minuten eingestellt werden. Zur Verringerung der Aktivierungszeit gegen den Uhrzeigersinn drehen und zur Erh hung der Aktivierungszeit im Uhrzeigersinn drehen. Hinweis: Nach Einschalten der Stromversorgung zur Au enleuchte, geht diese innerhalb einer Minute in den Aufwõrmmodus ³ber (ca. 30 Sekunden lang). Anschlie end geht die Leuchte automatisch in den Automodus ³ber. Hinweise zur Entsorgung Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um m glichen Schõden f³r die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu f rdern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Hõndler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln. Technische Daten Spannung Leuchtmittel Schutzart 230 V AC, 50 Hz Max. 1 Î 60 W, E27 (separat erhõltlich) IP33 Deutsch Bewegungsmelder (PIR) mit Dõmmerungsschalter Erfassungsbereich 110 Reichweite ca. 10 m 22

23 23
