ASENNUSOHJE I-LINE SEI ZMA012FI

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "ASENNUSOHJE I-LINE SEI ZMA012FI 2014-12-01"

Transkriptio

1 ASENNUSOHJE I-LINE SEI ZMA012FI

2

3 Toimitustiedot Tavaran tarkastus Tarkista, että kollien määrä täsmää kuormakirjan kanssa ja että pakkaus ja tavara ovat ehjät. Merkitse mahdolliset vauriot ja puuttuva materiaali kuormakirjaan ja tee ilmoitus kuljetusyhtiölle ja meille. Kun tavara on purettu pakkauksesta, varmista että toimitus on täydellinen. Virheellistä materiaalia ei saa asentaa. Takuu Kaikille Skandia Elevator AB:n koneille annetaan 2 vuoden tehdastakuu toimituspäivästä alkaen. Takuun voimassaolon ja mahdollisten korvausten maksamisen edellytyksenä on, että Skandia Elevator AB:hen otetaan yhteyttä ja että asiakkaan ja Skandia Elevator AB:n kesken sovitaan siitä, kuinka mahdollinen vika korjataan. Takuu koskee rakenne- tai valmistusvirheen takia vahingoittuneita tai rikkoutuneita osia. Takuu ei kata väärästä asennuksesta, väärästä käytöstä tai kunnossapidon puutteesta johtuvia vikoja ja vaurioita. CE-merkki CE-merkki on elevaattorin yläpään voimansiirron puolella ja se osoittaa, että kone on valmistettu EU:n konedirektiivin mukaan ja täyttää turvallisuudelle asetetut vaatimukset. CE-merkissä on tieto valmistusvuodesta, mallimerkintä ja tilausnumero. Ilmoita aina tilausnumero reklamaation tai varaosien tilauksen yhteydessä. EY-vakuutus Skandia Elevator AB Arentorp S Vara SWEDEN vakuuttaa omalla vastuulla, että tuote: SEI tilausnumero:... jota tämä vakuutus koskee, vastaa Euroopan neuvoston 29. joulukuuta 2009 antamaa direktiiviä koneita koskevan jäsenvaltioiden lainsäädännön lähentämisestä, 2006/42/EY. Jos CE-merkissä ei toisin ilmoiteta, tuote on valmistettu EU:n konedirektiivin mukaan ja luokiteltu kuuluvaksi luokkaan II 3D/0D. Se on tarkoitettu kuljettamaan materiaalia, joka on ATEX-tilaluokituksen 22 mukainen ja jonka ulkoinen ympäristö on luokittamatta. Vara Joakim Larsson, Toimitusjohtaja SKANDIA ELEVATOR SEI

4

5 Sisältö Kiitos että valitsit Skandia-elevaattorin! Jotta kuljetusvarustuksesi toimii moitteettomasti, se on asennettava oikein ja sitä on huollettava huolellisesti. Tätä asennusohjetta sekä erillistä kunnossapito-ohjetta on noudatettava, jotta takuu pysyy voimassa. Toivomme, että sinulla on iloa Skandian kuljetinlaitteesta pitkälle tulevaisuuteen. Koneen yleiskatsaus...6 Turvallisuustiedot...7 Yleiset turvallisuustiedot...7 Sähköturvallisuus...8 Turvatarrat...9 Ennen asennusta...11 Koneen kytkentä...13 Syötön sijainti...13 Toisen koneen kytkentä elevaattoriin...13 Kaatokuilun kytkentä elevaattoriin...15 Elevaattorin kytkentä kuljettimeen...15 Koneen asennus...16 Hihnan valvontakytkin...16 Elevaattoriputket...17 Elevaattorin yläpää...18 Rajoitin...19 Kuppihihna...20 Kupit...24 Kuppihihnan keskitys...25 Roiskelevyn säätö...26 Elevaattorin yläpää...27 Pyörimisnopeuden valvontakytkin...28 Ylipainepaneelit...28 Täyttö...29 Vesitiiviste...29 Säätelypelti...30 SKANDIA ELEVATOR SEI

6 Koneen yleiskatsaus DEK DEK DEK DEK3010 DEK DEK3060 Osat Nro Elevaattorin alapää 1 Puhdistusluukku 2 Täyttöaukko 3 Kuppihihna 4 Elevaattoriputki 5 Huoltoluukku 6 Putken välilevy 7 Rajoitin ja suojus 8 Elevaattorin yläpää 9 Elevaattorin yläpää 10 Tappivaihdemoottori 11 Kansi, täyttöyhde 12 Turvatarrat DEKXXXX 6 SKANDIA ELEVATOR SEI

7 Turvallisuustiedot Kuljetinlaitteen omistaja vastaa siitä, että tämä asennusohje on aina vastuussa olevien asentajien, sähköasentajien, huolto- ja käyttöteknikoiden saatavilla. Väärä asennusmenettely ja/tai käsittely voi johtaa henkilövahinkoihin tai kuljetinlaitteen ja/tai muun varustuksen vaurioihin. Se voi johtaa myös virheelliseen toimintaan tai kapasiteetin laskuun. Lue asennusohje huolellisesti ennen asennuksen, sähkökytkennän, huollon tai käytön aloittamista. Jos näiden ohjeiden jonkin osan ymmärtäminen on vaikeaa, ota yhteyttä jälleenmyyjääsi saadaksesi neuvoja. Turvallisuustiedot esitetään ja tulkitaan seuraavasti:! VAROITUS! Jos varoitustekstin ohjeita ei noudateta, seurauksena voi olla vakavia tai hengenvaarallisia henkilövahinkoja. Jos tärkeää-tekstin ohjeita ei noudateta, seurauksena voi olla kuljetinvarustuksen ja/tai muiden varusteiden vaurioita. Se voi johtaa myös virheelliseen toimintaan tai kapasiteetin laskuun. HUOM! Huomautusteksti sisältää asennustyötä helpottavaa tietoa. Yleistä! VAROITUS! Varmista, että asennuksesta, sähkökytkennästä, huollosta ja kuljetinlaitteen käytöstä vastaavat henkilöt ovat lukeneet ja ymmärtäneet ohjeet ja turvatiedot. Käytä suojahansikkaita, rakennuskypärää, varvassuojattuja turvajalkineita, kuulosuojaimia, suojalaseja sekä huomiota herättävän värisiä heijastinliivejä kuljetinlaitteen asennuksen, sähkökytkennän, huollon ja käytön aikana. SKANDIA ELEVATOR SEI 7

8 ! VAROITUS! Pysäytä kone ja katkaise virta ennen minkään tyyppisen asennus-, kytkentä- tai huoltotyön suorittamista. Konetta ei saa käynnistää ilman että elevaattorin yläpää ja kaikki luukut, yhteet, kannet ja suojat on asennettu siten, että ne voidaan avata vain työkaluilla. Koneisiin tulevien ja niistä lähtevien sekä koneiden välisten kytkentöjen on oltava kiinteästi asennettuja ja täysin tiiviitä. Jos tämä ei ole muodon johdosta mahdollista purun kohdalla, päätä se 1 m putkella. Jos kone asennetaan ulos, on moottorit ja vaihteistot suojattava sääsuojalla. Varmista oikosulun sattuessa, että sähkölaitteet toimivat, ennen kuin jatkat käyttöä. Varmista, että sähkölaitteissa ei ole likaa, pölyä, kosteutta ja sähköstaattista varausta. Sähkökytkentä Virheellinen kytkentä voi johtaa henkilövahinkoihin tai kuljetinlaitteen ja/tai muun varustuksen vaurioihin. Se voi johtaa myös virheelliseen toimintaan tai kapasiteetin laskuun.! VAROITUS! Ammattitaitoisen sähköasentajan tulee suorittaa sähkölaitteiden kytkennät. Katso ohjeita erillisestä elektroniikan kytkentäohjeesta. Työvirtakytkimen tulee olla kiinteästi asennettu ja sijoitettu siten, että se on helposti ulottuvilla kunnossapitotöitä tehtäessä. Varmista, että pyörimisnopeuden valvontakytkin on kytkettynä käytön aikana. Varmista, että moottorisuoja on asetettu moottorille tarkoitettuun ampeerilukemaan. Lue kohta "Rajoitin" elevaattorin asennusohjeesta, ennen kuin moottori koekäynnistetään ensimmäisen kerran. Varmista että hihnan valvontakytkimen (valinnaisvaruste) kytkin on kytkettynä käytön aikana. Varmista että ylipainepaneelien (valinnainen lisävaruste) kytkimet ovat kytkettyinä käytön aikana. Kunnossapito Puutteellinen huolto voi johtaa henkilövahinkoihin tai kuljetinlaitteen ja/tai muun varustuksen vaurioihin. Se voi johtaa myös virheelliseen toimintaan tai kapasiteetin laskuun.! VAROITUS! Lue erillinen hoito-ohje ennen koneen käyttöä. 8 SKANDIA ELEVATOR SEI

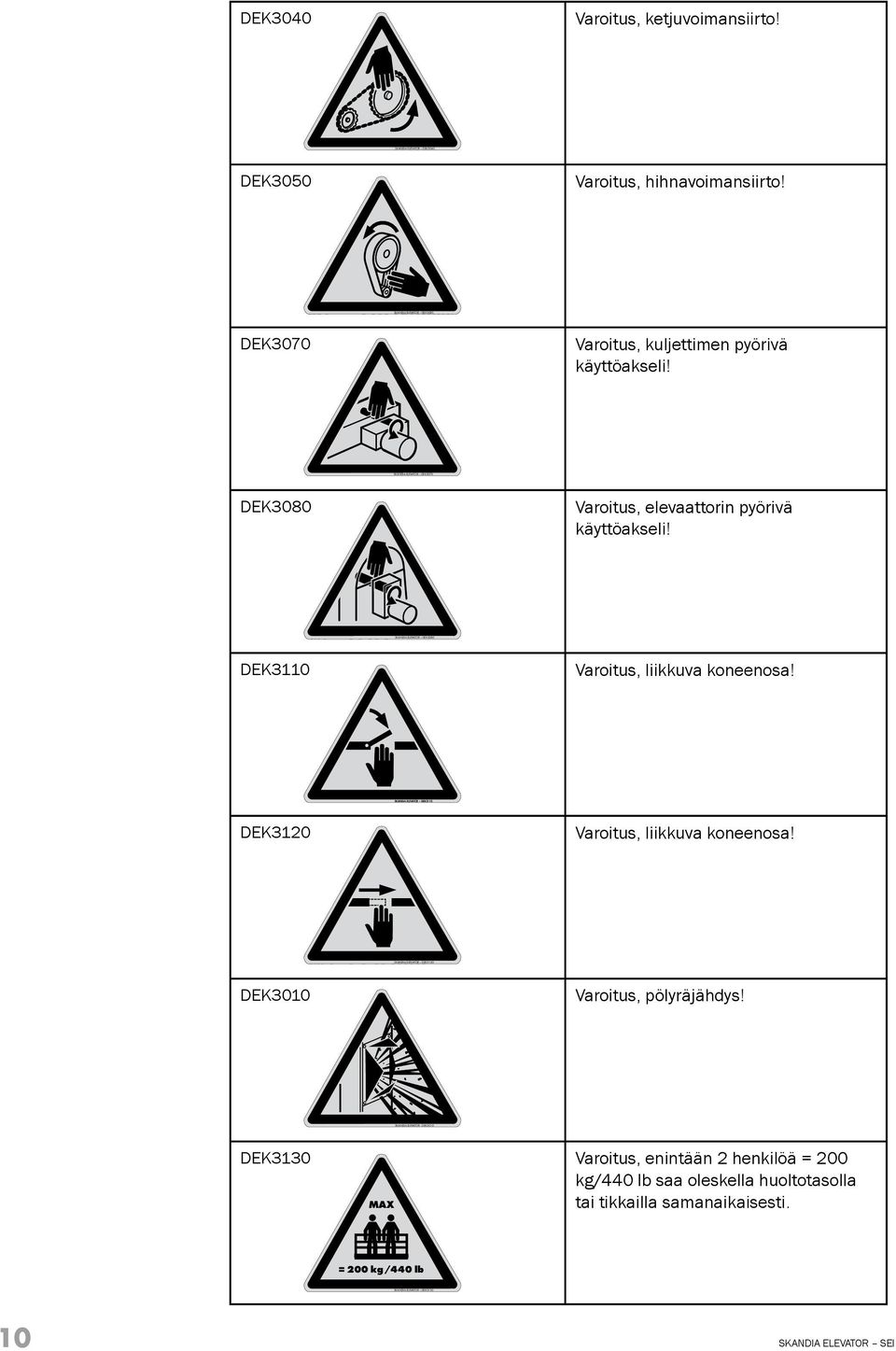

9 SKANDIA ELEVATOR - DEK3030 SKANDIA ELEVATOR DEK3060 Turvatarrat! VAROITUS! Kone on toimitettaessa varustettu turvatarroilla. Niitä ei saa poistaa eikä turmella. Jos jokin turvatarra vahingoittuu, tilaa uusi tarra veloituksetta Skandia Elevator AB:ltä. Ilmoita tarran osanumero. Katso alla olevaa kohtaa ja edellistä lukua koneen yleiskatsausta varten. Turvatarrat ovat seuraavanlaisia: - Ohje (valkoinen symboli pyöreällä sinisellä taustalla). - Kielto (musta yliviivattu symboli pyöreällä valkoisella punareunaisella taustalla). - Varoitus (musta symboli keltaisella mustareunaisella kolmiotaustalla).! VAROITUS! Kaikkia ohje-, kielto- ja varoitustarroja on noudatettava, seurauksena voi muuten olla vakavia tai hengenvaarallisia henkilövahinkoja. Skandia Elevatorin koneissa voi olla seuraavat turvatarrat: Osanumero/turvatarra Katso sijaintia luvusta "Koneen yleiskatsaus". Kirjallisuuden merkitys DEK3090 Lue kohta "Rajoitin" elevaattorin asennusohjeesta, ennen kuin moottori koekäynnistetään ensimmäisen kerran. SKANDIA ELEVATOR DEK3090 DEK3100 On kiellettyä asettaa venttiili moottorin puoli alaspäin. SKANDIA ELEVATOR DEK3100 DEK3140 Säätöjen ja/tai laitteen muuttaminen on kielletty. SKANDIA ELEVATOR DEK3140 DEK3030 Varoitus, kuljettimen ketju! DEK3060 Varoitus, kuppihihna! SKANDIA ELEVATOR SEI 9

10 SKANDIA ELEVATOR DEK3040 SKANDIA ELEVATOR DEK3050 SKANDIA ELEVATOR DEK3070 SKANDIA ELEVATOR DEK3080 SKANDIA ELEVATOR DEK3110 SKANDIA ELEVATOR DEK3120 SKANDIA ELEVATOR - DEK3010 SKANDIA ELEVATOR DEK3130 DEK3040 Varoitus, ketjuvoimansiirto! DEK3050 Varoitus, hihnavoimansiirto! DEK3070 Varoitus, kuljettimen pyörivä käyttöakseli! DEK3080 Varoitus, elevaattorin pyörivä käyttöakseli! DEK3110 Varoitus, liikkuva koneenosa! DEK3120 Varoitus, liikkuva koneenosa! DEK3010 Varoitus, pölyräjähdys! DEK3130 Varoitus, enintään 2 henkilöä = 200 kg/440 lb saa oleskella huoltotasolla MAX tai tikkailla samanaikaisesti. = 200 kg / 440 lb 10 SKANDIA ELEVATOR SEI

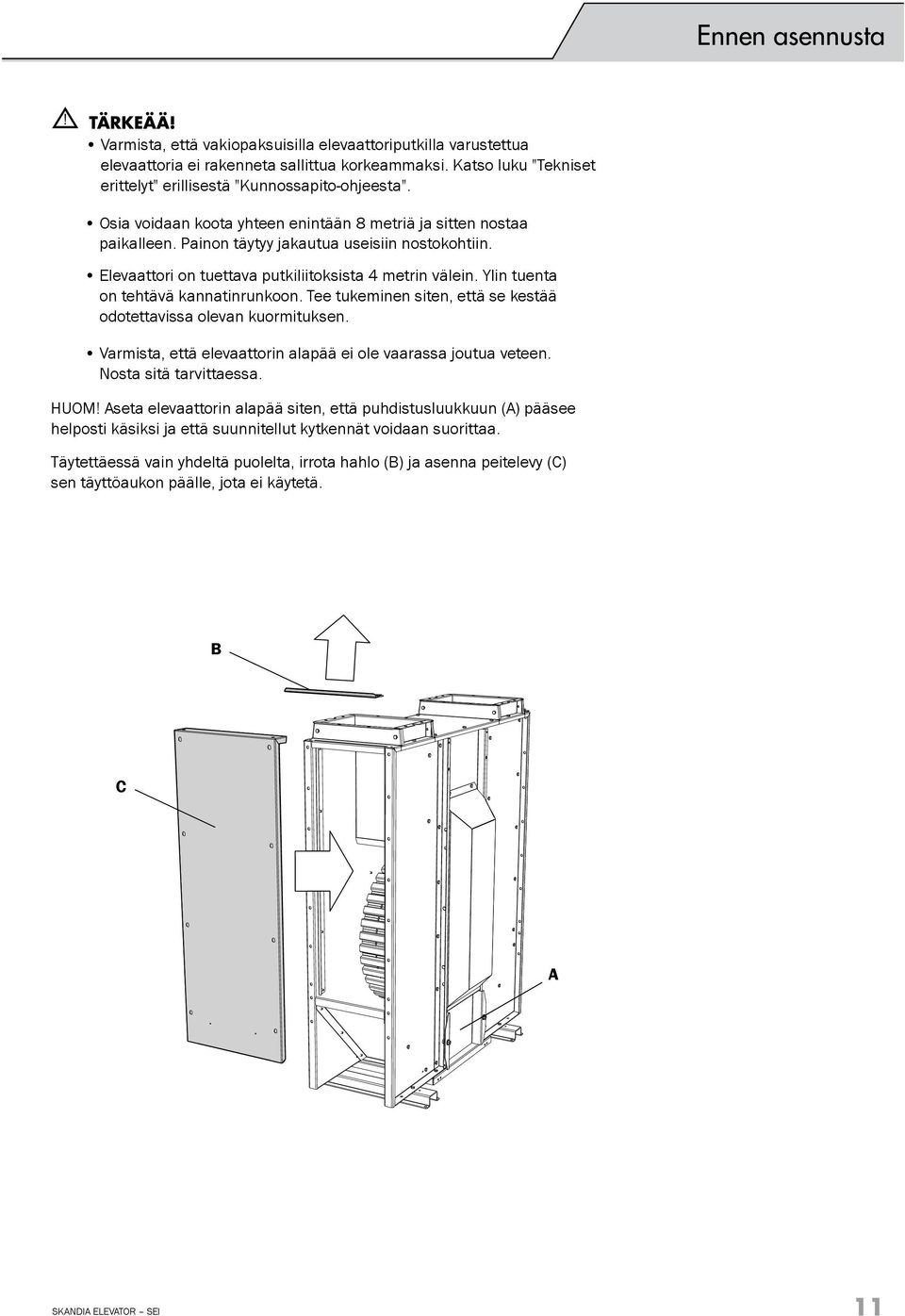

11 Ennen asennusta Varmista, että vakiopaksuisilla elevaattoriputkilla varustettua elevaattoria ei rakenneta sallittua korkeammaksi. Katso luku "Tekniset erittelyt" erillisestä "Kunnossapito-ohjeesta". Osia voidaan koota yhteen enintään 8 metriä ja sitten nostaa paikalleen. Painon täytyy jakautua useisiin nostokohtiin. Elevaattori on tuettava putkiliitoksista 4 metrin välein. Ylin tuenta on tehtävä kannatinrunkoon. Tee tukeminen siten, että se kestää odotettavissa olevan kuormituksen. Varmista, että elevaattorin alapää ei ole vaarassa joutua veteen. Nosta sitä tarvittaessa. HUOM! Aseta elevaattorin alapää siten, että puhdistusluukkuun (A) pääsee helposti käsiksi ja että suunnitellut kytkennät voidaan suorittaa. Täytettäessä vain yhdeltä puolelta, irrota hahlo (B) ja asenna peitelevy (C) sen täyttöaukon päälle, jota ei käytetä. B C A SKANDIA ELEVATOR SEI 11

12 Asenna elevaattori pystysuoraan annetuin toleranssein (X ja Y ovat pystysuuntaisia viitteitä ja Z on vaakasuuntainen viite). X Y 180 ±0,5 ±10 mm ±10 mm ±10 mm ±10 mm 90 ±0,5 90 ±0,5 ±5 mm ±5 mm Z 12 SKANDIA ELEVATOR SEI

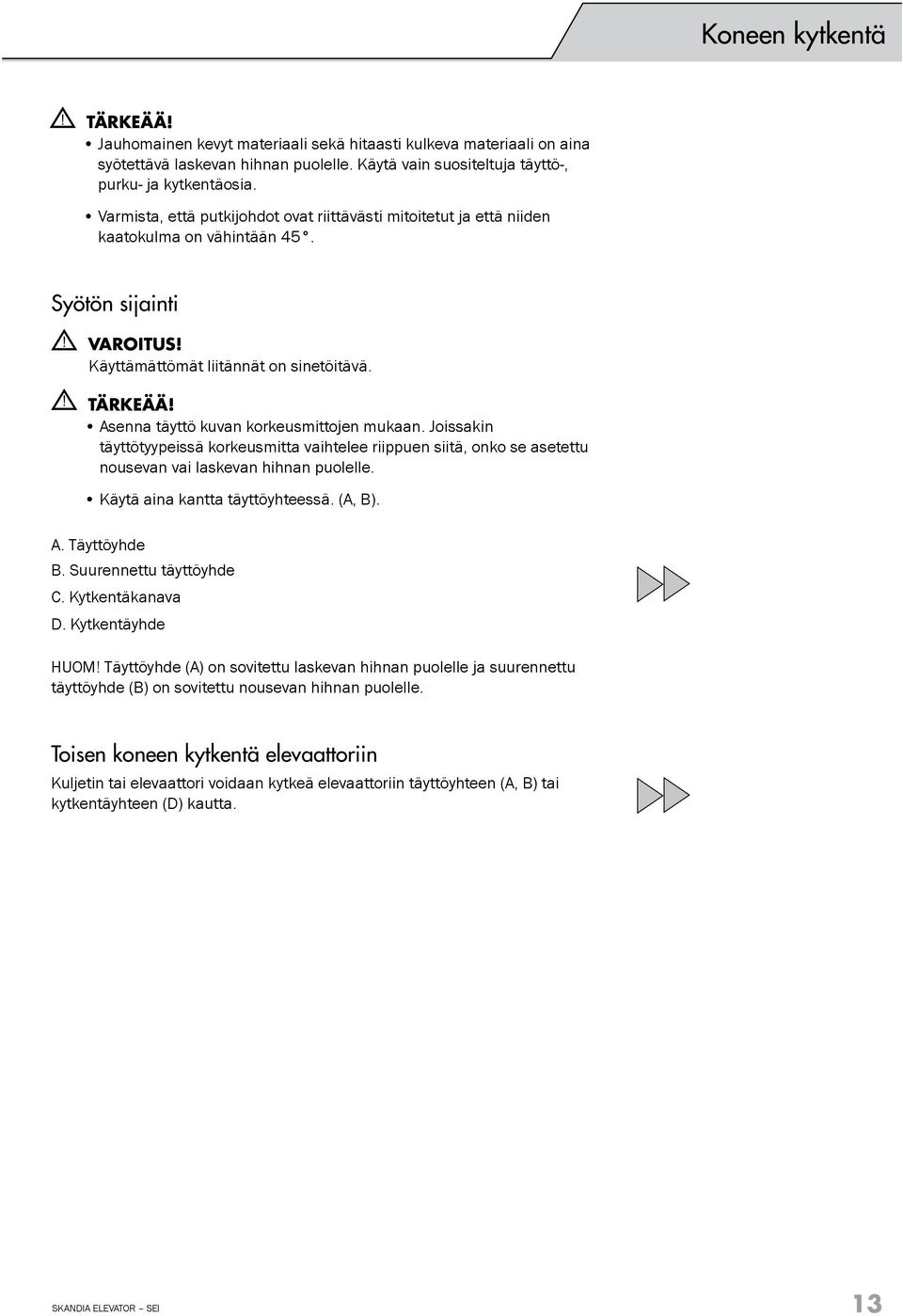

13 Koneen kytkentä Jauhomainen kevyt materiaali sekä hitaasti kulkeva materiaali on aina syötettävä laskevan hihnan puolelle. Käytä vain suositeltuja täyttö-, purku- ja kytkentäosia. Varmista, että putkijohdot ovat riittävästi mitoitetut ja että niiden kaatokulma on vähintään 45. Syötön sijainti! VAROITUS! Käyttämättömät liitännät on sinetöitävä. Asenna täyttö kuvan korkeusmittojen mukaan. Joissakin täyttötyypeissä korkeusmitta vaihtelee riippuen siitä, onko se asetettu nousevan vai laskevan hihnan puolelle. Käytä aina kantta täyttöyhteessä. (A, B). A. Täyttöyhde B. Suurennettu täyttöyhde C. Kytkentäkanava D. Kytkentäyhde HUOM! Täyttöyhde (A) on sovitettu laskevan hihnan puolelle ja suurennettu täyttöyhde (B) on sovitettu nousevan hihnan puolelle. Toisen koneen kytkentä elevaattoriin Kuljetin tai elevaattori voidaan kytkeä elevaattoriin täyttöyhteen (A, B) tai kytkentäyhteen (D) kautta. SKANDIA ELEVATOR SEI 13

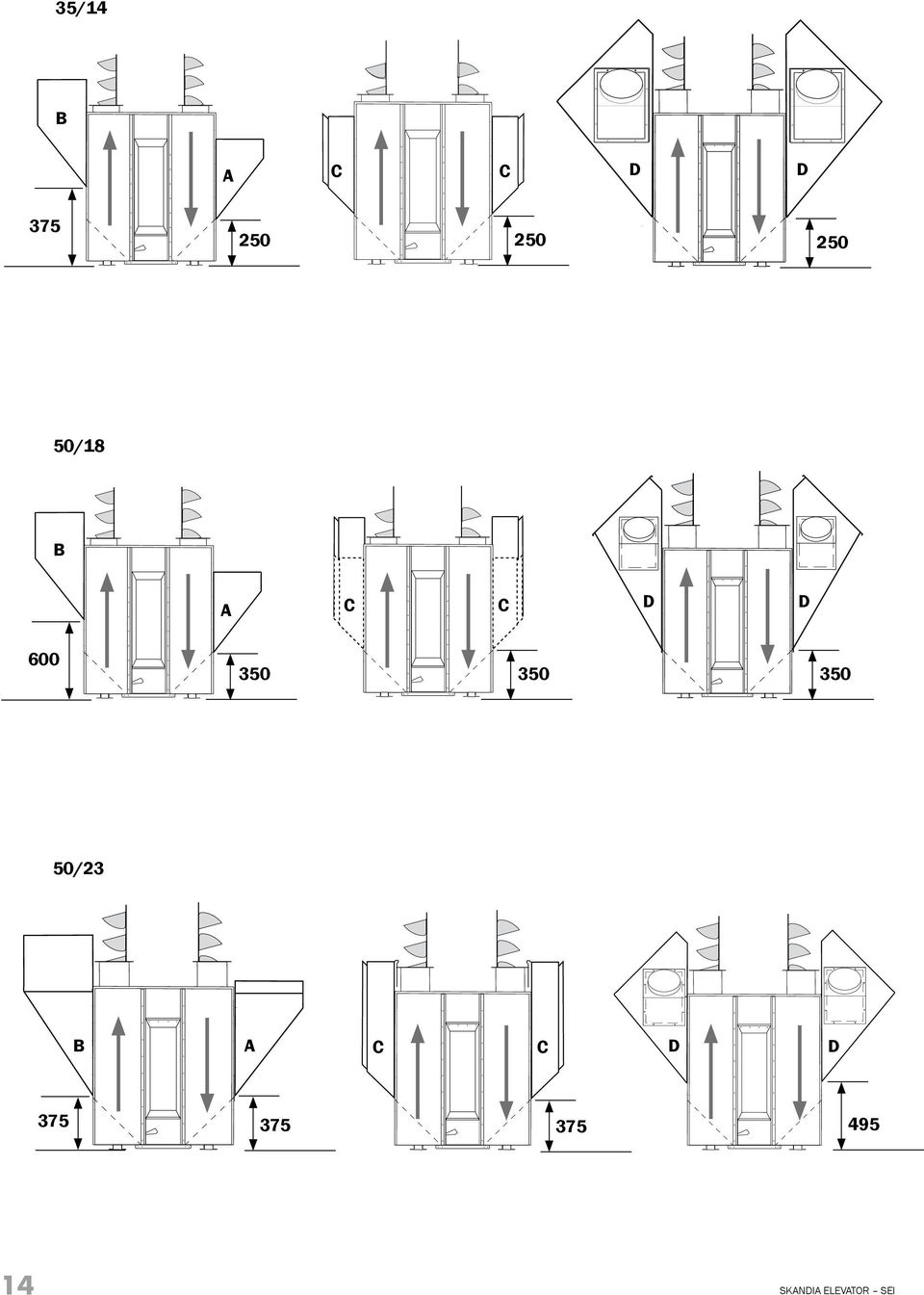

14 35/14 B A C C D D /18 B A C C D D /23 B A C C D D SKANDIA ELEVATOR SEI

15 Kaatokuilun kytkentä elevaattoriin Jos elevaattori on kaatokuilussa, suositellaan kytkentää laskevan hihnan puolelle. Tämän tyyppisessä syötössä tarvitaan aina täytön säätölaite. Jos kaatokuilu suuntaa virtauksen suoraan kuppihihnaan, on kytkentä tehtävä kytkentäkanavan (C) kautta. Jos kaatokuilu suuntaa virtauksen 90 pois kuppihihnasta, on kytkentä tehtävä suurennetun täyttöyhteen (B) kautta. Elevaattorin kytkentä kuljettimeen Elevaattori kytketään kuljettimeen kyseisen kuljettimen asennusohjeen mukaan. SKANDIA ELEVATOR SEI 15

16 Koneen asennus Hihnan valvontakytkin Hihnan valvontakytkin on valinnainen varuste, joka pysäyttää elevaattorin, jos kuppihihna alkaa mennä vinoon hihnapyörien päällä. 1. Asenna hihnan valvontakytkin (A) elevaattorin alaosan yläpuolelle laskevan hihnan puolelle. 2. Asenna 0,25 m:n putki nousevan hihnan puolelle. A! VAROITUS! Ammattitaitoisen sähköasentajan tulee suorittaa sähkölaitteiden kytkennät. Katso ohjeita erillisestä elektroniikan kytkentäohjeesta. Hihnan tulee voida liikkua vapaasti mm sivulle molempiin suuntiin ilman että hihnan valvontakytkin katkaisee virran. 16 SKANDIA ELEVATOR SEI

17 Elevaattoriputket Elevaattori on tuettava putkiliitoksista 4 metrin välein. Ylin tuenta on tehtävä kannatinrunkoon. Tee tukeminen siten, että se kestää odotettavissa olevan kuormituksen. HUOM! Asenna putki huoltoluukun kanssa nousevan hihnan puolelle maantasoon. Asenna putket käyttäen putken välilevyä kussakin liitoksessa. HUOM! Putkissa on naaras- ja urosliitokset, jotka on sovitettava yhteen. SKANDIA ELEVATOR SEI 17

18 Elevaattorin yläpää Asenna elevaattorin yläpää. Kevennä elevaattorin yläpään painoa tuilla, jotka ovat maassa ja/ tai lähellä olevassa tukevassa rakenteessa. Tue tappivaihdemoottori kannatinrunkoon. Älä koskaan tue tappivaihdemoottoriin. 18 SKANDIA ELEVATOR SEI

19 Rajoitin Rajoitin estää kuppihihnaa menemästä taaksepäin, jos elevaattori pysähtyy käytön aikana. Se on asennettu vetoakselille ja sen ulkopuolelle on asennettu kosketussuoja.! VAROITUS! Varmista, että rajoitin ja sen kosketussuoja on asennettuna kaikissa tilanteissa paitsi elevaattorin koekäynnistyksessä. Osan (A) rajoittimessa tulee olla asennettuna niin, että nuolella merkitty puoli on käännetty ylöspäin ja nuoli osoittaa kuljetussuuntaan. Irrota rajoitin vetoakselista, ennen kuin elevaattoria koekäytetään ensimmäisen kerran. Varmista ennen rajoittimen uudelleen asennusta, että kupin hihna kulkee oikeaan suuntaan. Takuu ei kata mahdollisia rajoittimessa/tappivaihdemoottorissa syntyviä vaurioita, jotka johtuvat väärin kytketystä tappivaihdemoottorista. Jos käytön aikana sattuu pysähdys, suorita vianetsintä kunnossapitoohjeen ohjeiden mukaan ja varmista ennen uudelleen käynnistystä, että elevaattorin alapää on tyhjä materiaalista. SKANDIA ELEVATOR SEI 19

20 Kuppihihna, jossa on hihnankiristin on hihnaliitoksessa! VAROITUS! Kuppihihna on aina asetettava/poistettava/kiristettävä käyttäen pystysuoraa voimaa, muuten on olemassa vinokuormituksen ja putkien luhistumisen vaara. HUOM! Koneissa, joissa on hihnankiristin hihnaliitoksessa, on myös nostettava ja laskettava hihnapyörä elevaattorin alapäässä, minkä antaa lisämahdollisuuden hihnan jälkikiristykseen. Nostettavan ja laskettavan hihnapyörän elevaattorin alapäässä tulee maksimikapasiteetin saavuttamiseksi olla mahdollisimman alhaalla sen jälkeen, kun kuppihihna on asennettu ja jälkikiristetty. 1. Irrota huoltoluukku ja vedä kuppihihna paikalleen hihnapyörien päälle siten, että liitokset ovat huoltoaukon kohdalla. 2. Kiinnitä alaspäin suunnattu hihnanpää etummaiseen putkiseinään, vähän liitoksen yläpuolelle, puristimen avulla. 3. Katkaise kuppihihna siten, että hihnan päät menevät vähintään 500 mm päällekkäin. 4. Katkaise ylöspäin suunnattu hihnanpää n. 15 cm ensimmäisen reikäparin keskikohdan yläpuolelta ja kuvioleikkaa hihnanpää kuvan mukaan. 20 mm 15 mm 250 mm Min. 500 mm M7x25 C A B A mm 20 SKANDIA ELEVATOR SEI

21 5. Asenna hihnankiristin n mm ylös alaspäin suunnattuun hihnanpäähän. 6. Irrota ruuvit (A) hihnankiristimestä. Laita kuvioleikattu hihnanpää hihnankiristimen rullan taakse ja kiinnitä se etupuolelle ruuveilla (A). 7. Rullaa kuppihihna ylös kiristinrullan neliöreikään (B) asetetun räikkäavaimen avulla. Käytä sopivaa työkalua vastimena putkessa (C). HUOM! Kuppihihnan lopullista kiristystä ei suoriteta ennen kuin kupit on asennettu. 8. Asenna kupit seuraavan kohdan "Kupit" mukaan. 9. Kun kupit on asennettu, kiristä kuppihihnaa lisää yllä olevien ohjeiden mukaan. Suositeltu hihnan kiristysmomentti on erillisessä kunnossapitoohjeessa luvussa "Tekniset erittelyt". 10. Asenna hihnanpäät yhteen asentamalla vähintään 3 kuppia kohtaan, jossa hihnanpäät menevät päällekkäin. Poraa uudet reiät hihnanpäiden läpi, jos reiät eivät ole linjassa. 11. Kevennä hihnankiristin vapauttamalla salpa kolosta. HUOM! Hihnankiristimen tulee olla kuppihihnassa myös elevaattorin ollessa käytössä. 12. Hienosäädä kireyttä tarvittaessa lisää elevaattorin alapäässä olevilla kiristysruuveilla (D). Kuppihihnan kireys on tarkistettava ja säädettävä elevaattorin oltua vähän aikaa käytössä. Noudata erillisen kunnossapito-ohjeen ohjeita. D SKANDIA ELEVATOR SEI 21

22 Kuppihihna, jossa on hihnankiristin elevaattorin alapäässä Tarkasta kuinka kuppihihna kulkee hihnapyörillä. Jos se menee vinoon, se on säädettävä. Nostettavan ja laskettavan hihnapyörän elevaattorin alapäässä tulee maksimikapasiteetin saavuttamiseksi olla mahdollisimman alhaalla sen jälkeen, kun kuppihihna on asennettu ja jälkikiristetty. 1. Irrota huoltoluukut elevaattoriputken molemmilta puolilta. 2. Asenna holkkiprofiili (A) elevaattoriputken takapuolelle. 3. Vedä kuppihihna paikalleen hihnapyörien päälle siten, että liitokset ovat huoltoaukon kohdalla. 4. Asenna alaspäin suunnattu hihnan pää holkkiprofiilin (A) ja vastinprofiilin (B) väliin ruuvilla ja mutterilla. HUOM! Jos reikäkuva ei täsmää, riittää ylempiin reikiin kiinnittäminen. 5. Voitele kierretangot (C) ja laita ne alas holkkiprofiiliin (A). M8x16 B M10x35 A M8x30 A 22 SKANDIA ELEVATOR SEI

23 6. Kierrä kierretangot mutteriprofiilin (D) läpi siten, että ne tulevat vähän ulos alapuolelle. 7. Vedä ylöspäin suunnattua hihnanpäätä ylös niin paljon kuin se menee käsivoimin ja asenna se mutteriprofiiliin (D) ja vastinprofiiliin (C). 8. Kiristä kuppihihna kiertämällä kierretankoja lisää mutteriprofiilissa. 9. Sovita liitosraudat (E) liitoksen päälle, tee reiät kuppihihnaan ja asenna yhteen. 10. Katkaise hihnanpäät 10 mm päästä liitosraudoista ja irrota hihnankiristinprofiilit. 11. Asenna kupit seuraavan kohdan "Kupit" mukaan. 12. Kun kupit on asennettu, kiristä kuppihihnaa lisää elevaattorin alapäässä olevilla kiristinruuveilla (F). Suositeltu hihnan kiristysmomentti on erillisessä kunnossapito-ohjeessa luvussa "Tekniset erittelyt". Kuppihihnan kireys on tarkistettava ja säädettävä elevaattorin oltua vähän aikaa käytössä. Noudata erillisen kunnossapito-ohjeen ohjeita. 50/23 B C A E D E M12x40 F SKANDIA ELEVATOR SEI 23

24 Kupit! VAROITUS! Yhteissä voi olla terävät reunat. HUOM! Koskee kuppihihnaa, jossa on hihnankiristin hihnaliitoksessa: Asenna kupit kohtaan, jossa kuppihihna menee päällekkäin, vasta sitten kun muut kupit on asennettu ja kuppihihnan jälkikiristys on suoritettu. Katso kohta 2. 1.! VAROITUS! Kupit tulee asentaa siten, että niiden paino jakautuu tasaisesti kuppihihnassa asennuksen aikana. Asenna 10 kuppia peräkkäin ja jätä sitten väli vastaavasti 11 kupille. Toista koko kierros ympäri. Puolita seuraavalla kierroksella asennettavien kuppien määrä. Toista kierros kierrokselta, kunnes kaikki kupit on asennettu. Asenna aluslevyt kuvan mukaan ja kiristä mutterit niin tiukkaan, että ruuvien kannat uppoavat 1,5-2,5 mm kuppihihnaan. HUOM! Lukkolevy (A) kuuluu vain elevaattoreihin 35/14 & 50/18. HUOM! Kuppihihnaa voidaan vetää vain ylöspäin, rajoitin estää sen kulkemisen alaspäin. 2. Jälkikiristä kuppihihnaa luvun "Kuppihihna" mukaan. (9-12)/(12). A = 35/14 & 50/18 A 1,5 2,5 mm A 24 SKANDIA ELEVATOR SEI

25 Kuppihihnan keskitys Varmista, että kuppihihna on keskitetty hihnapyörien päälle. Tarkasta kuinka kuppihihna kulkee hihnapyörillä. Jos se menee vinoon, se on säädettävä. Säädettäessä kuppihihnan asentoa hihnapyörällä elevaattorin yläpäässä on vain vetoakselin laskeminen sallittua. Tämä tehdään vähentämällä kireyttä säätöruuveilla (C). Esimerkki: Jos kuppihihna menee oikealle hihnapyörässä elevaattorin yläpäässä, löysää ruuveja (A) vasemmassa kuulalaakerissa. Laske hihnapyörää (B) vähentämällä kireyttä säätöruuveilla (C), kunnes kuppihihna kulkee keskellä. Kiristä takaisin ruuvit kuulalaakerissa. Jos kuppihihna menee oikealle hihnapyörässä elevaattorin alapäässä. Nosta hihnapyörää (D) vasemmalla puolella vähentämällä kireyttä säätöruuvilla (E), kunnes kuppihihna kulkee keskellä. B A C D E SKANDIA ELEVATOR SEI 25

26 Roiskelevyn säätö Säädä roiskelevyn (A) etäisyys kuvan mukaan. Jos hihnanpäät on asennettu päällekkäin, on mitattava etäisyys kuppiin, joka on asennettu liitoksen päälle. 10 mm A 26 SKANDIA ELEVATOR SEI

27 Elevaattorin yläpää Nosta yläpää paikalleen ja kiinnitä se. Jos elevaattorin yläpään yläpuolella ei ole riittävästi tilaa elevaattorin yläpään nostamiseksi paikalleen, on kaksi mahdollisuutta: Vaihtoehto 1 Aseta elevaattorin yläpää parin kupin väliin nousevalle puolelle ja vedä se sitten paikalleen kuppihihnan avulla. HUOM! Jos elevaattorin yläpää on poistettava, on kuppihihnaa vedettävä ympäri vastakkaiseen suuntaan ja jotta tämä on mahdollista, on rajoitin poistettava. Katso kohta "Rajoitin" tässä luvussa. Vaihtoehto 2 Irrota elevaattorin yläpään toinen sivupelti ja työnnä se paikalleen sivulta. Alt1 Alt2! VAROITUS! Pyörivä käyttöakseli on osittain paljaana tappivaihdemoottorin ja voimansiirron välillä, jos sääsuojaa ei käytetä. SKANDIA ELEVATOR SEI 27

28 Pyörimisnopeuden valvontakytkin Pyörimisnopeuden valvontakytkin pysäyttää elevaattorin, jos kuppihihna luistaa.! VAROITUS! Varmista, että pyörimisnopeuden valvontakytkin on kytkettynä käytön aikana. Ammattitaitoisen sähköasentajan tulee suorittaa sähkölaitteiden kytkennät. Katso ohjeita erillisestä elektroniikan kytkentäohjeesta. Ylipainepaneelit! VAROITUS! & TÄRKEÄÄ! Jos elevaattori varustetaan ylipainepaneeleilla, ne tulee asentaa ensimmäiseen putkipariin ja sen jälkeen korkeintaan 6 metrin välein. Käytä vain Skandia Elevatorin ylipainepaneeleita.! VAROITUS! Älä oleskele koskaan ylipainepaneelin edessä elevaattorin käytön aikana. Ammattitaitoisen sähköasentajan tulee suorittaa sähkölaitteiden kytkennät. Katso ohjeita erillisestä elektroniikan kytkentäohjeesta. 28 SKANDIA ELEVATOR SEI

29 Täyttö Asenna täyttö luvun "Koneen kytkentä" korkeusmittojen mukaan. HUOM! Tietyissä malleissa alareunassa täyttöaukkojen kohdalla oleva levy (A) on alareunaan asennettavissa täyttötyypeissä siirrettävä yläreunaan. Poista hahlo (B) tilapäisesti voidaksesi asentaa levyn (A). B A Vesitiiviste Jos laite on ulkona, tiivistä kaikki liitokset, laipat ja huullokset silikonilla. SKANDIA ELEVATOR SEI 29

30 Säätelypelti Jos elevaattoriin tulee syöttö kaatokuilusta tai siilosta, on täyttöä säädeltävä säätöpellillä. Varmista, että elevaattoria ei ylisyötetä. Jos säätelypeltiä ei käytetä, käännä hahlon (A) taivutettu reuna putkea vasten. A 30 SKANDIA ELEVATOR SEI

31 1. Asenna säätötangon tuet putkia vasten. Tähtinupilla (B) varustettu tuki tulee laittaa ylimmäksi ja mukavalle työkorkeudelle. 2. Aseta säätötangot tukien läpi ja kokoa ne yhteen vaarnapultilla sopivaan pituuteen. 3. Aseta rajoitinrengas (C) säätötankoon tähtinupilla varustetun tuen alle. 4. Kiinnitä säätöluukku säätötankoon ja laita se hahlon (A) läpi. B C SKANDIA ELEVATOR SEI 31

32 5. Aseta rajoitinrengas (C) asentoon, jossa säätöluukku voidaan avata kokonaan siirtämättä pois hahloa. C A 32 SKANDIA ELEVATOR SEI

33

34

35

36 SKANDIA ELEVATOR AB KEDUMSVÄGEN 14, ARENTORP S VARA, SWEDEN PHONE +46 (0) FAX +46 (0)
