SI 24TE SI 30TE SI 37TE

Koko: px
Aloita esitys sivulta:

Download "SI 24TE SI 30TE SI 37TE"

Transkriptio

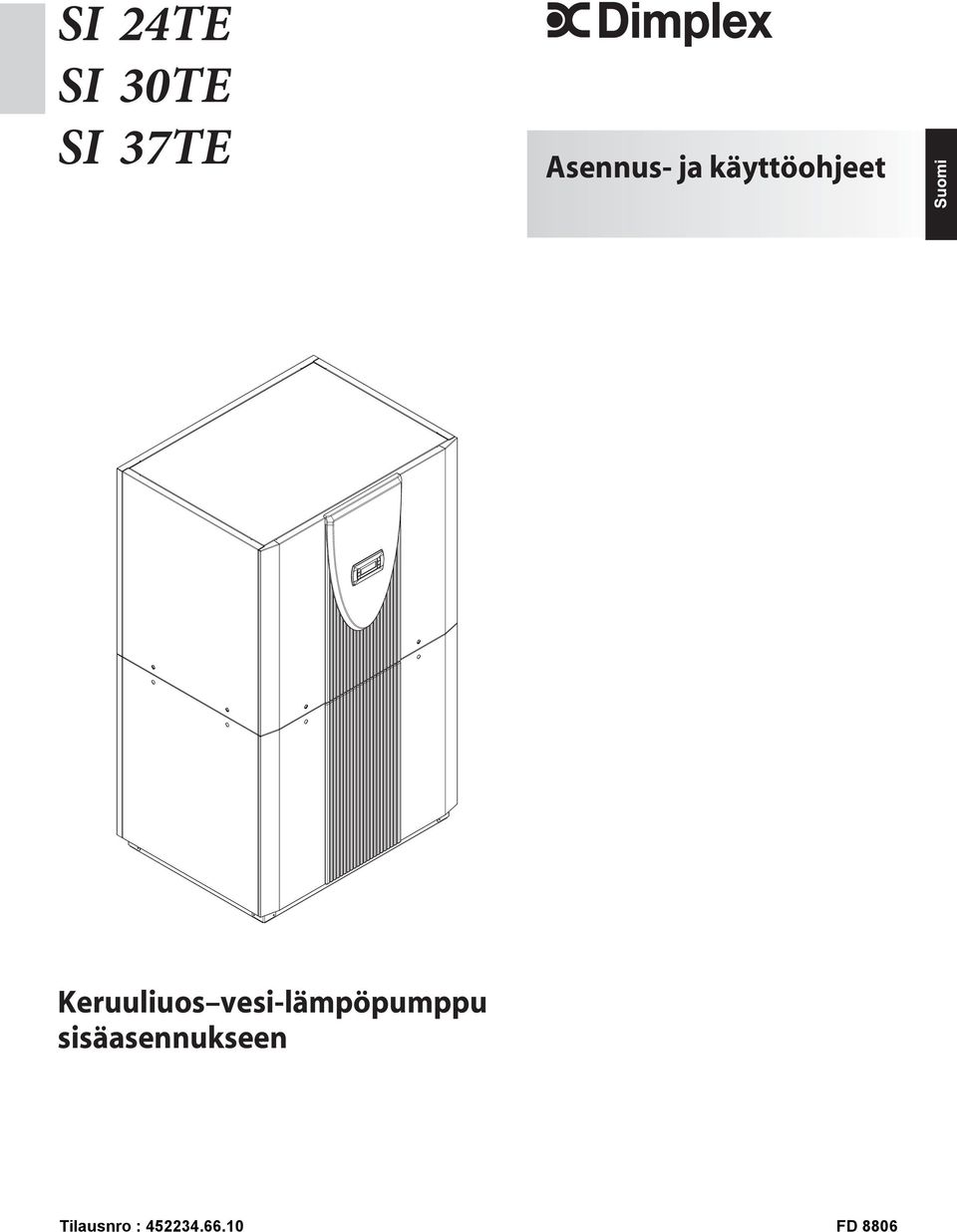

1 SI 24TE SI 30TE SI 37TE Asennus- ja käyttöohjeet Keruuliuos vesi-lämpöpumppu sisäasennukseen Tilausnro : FD 8806

2

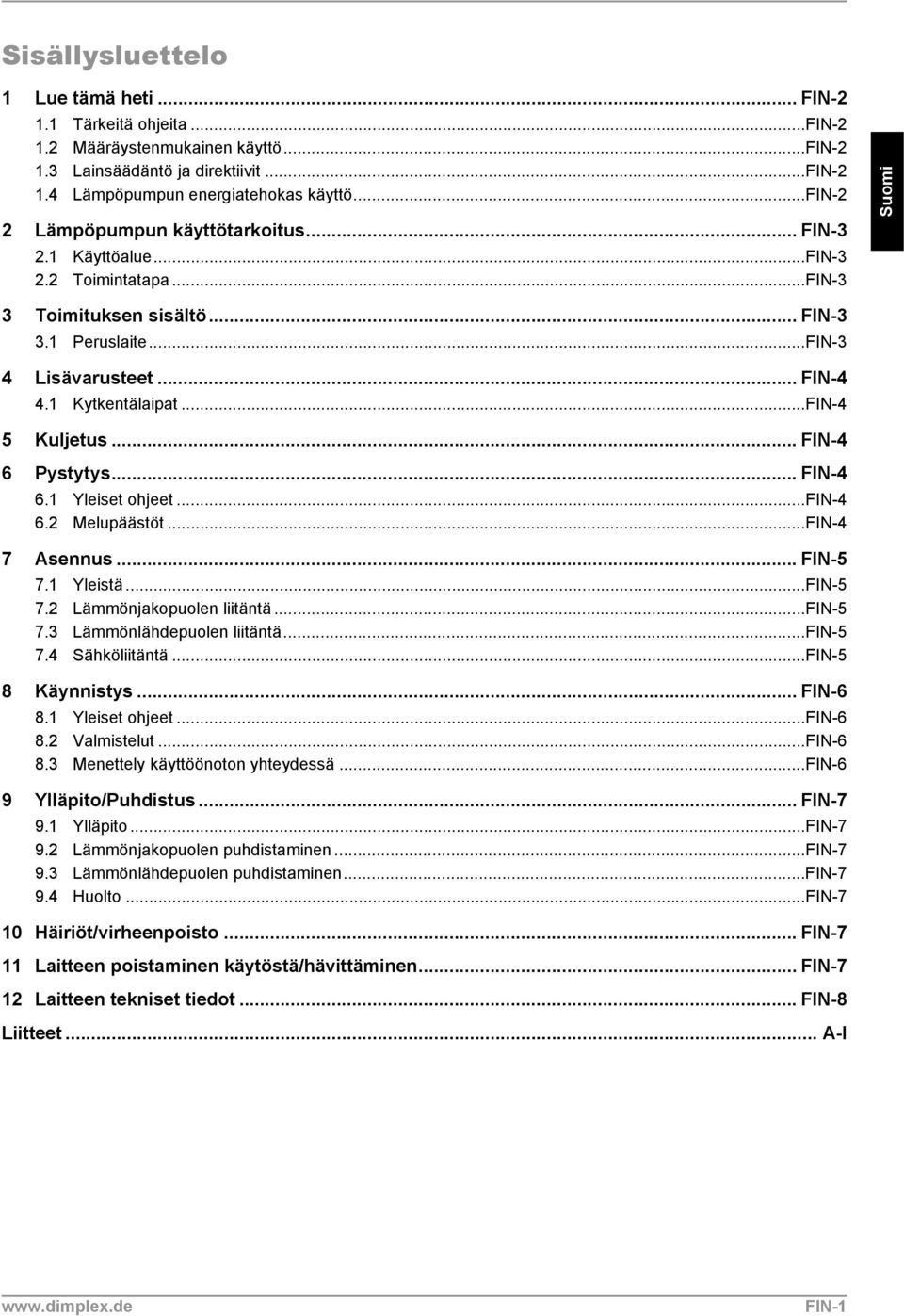

3 Sisällysluettelo 1 Lue tämä heti... FIN Tärkeitä ohjeita...fin Määräystenmukainen käyttö...fin Lainsäädäntö ja direktiivit...fin Lämpöpumpun energiatehokas käyttö...fin-2 2 Lämpöpumpun käyttötarkoitus... FIN Käyttöalue...FIN Toimintatapa...FIN-3 Suomi 3 Toimituksen sisältö... FIN Peruslaite...FIN-3 4 Lisävarusteet... FIN Kytkentälaipat...FIN-4 5 Kuljetus... FIN-4 6 Pystytys... FIN Yleiset ohjeet...fin Melupäästöt...FIN-4 7 Asennus... FIN Yleistä...FIN Lämmönjakopuolen liitäntä...fin Lämmönlähdepuolen liitäntä...fin Sähköliitäntä...FIN-5 8 Käynnistys... FIN Yleiset ohjeet...fin Valmistelut...FIN Menettely käyttöönoton yhteydessä...fin-6 9 Ylläpito/Puhdistus... FIN Ylläpito...FIN Lämmönjakopuolen puhdistaminen...fin Lämmönlähdepuolen puhdistaminen...fin Huolto...FIN-7 10 Häiriöt/virheenpoisto... FIN-7 11 Laitteen poistaminen käytöstä/hävittäminen... FIN-7 12 Laitteen tekniset tiedot... FIN-8... A-I FIN-1

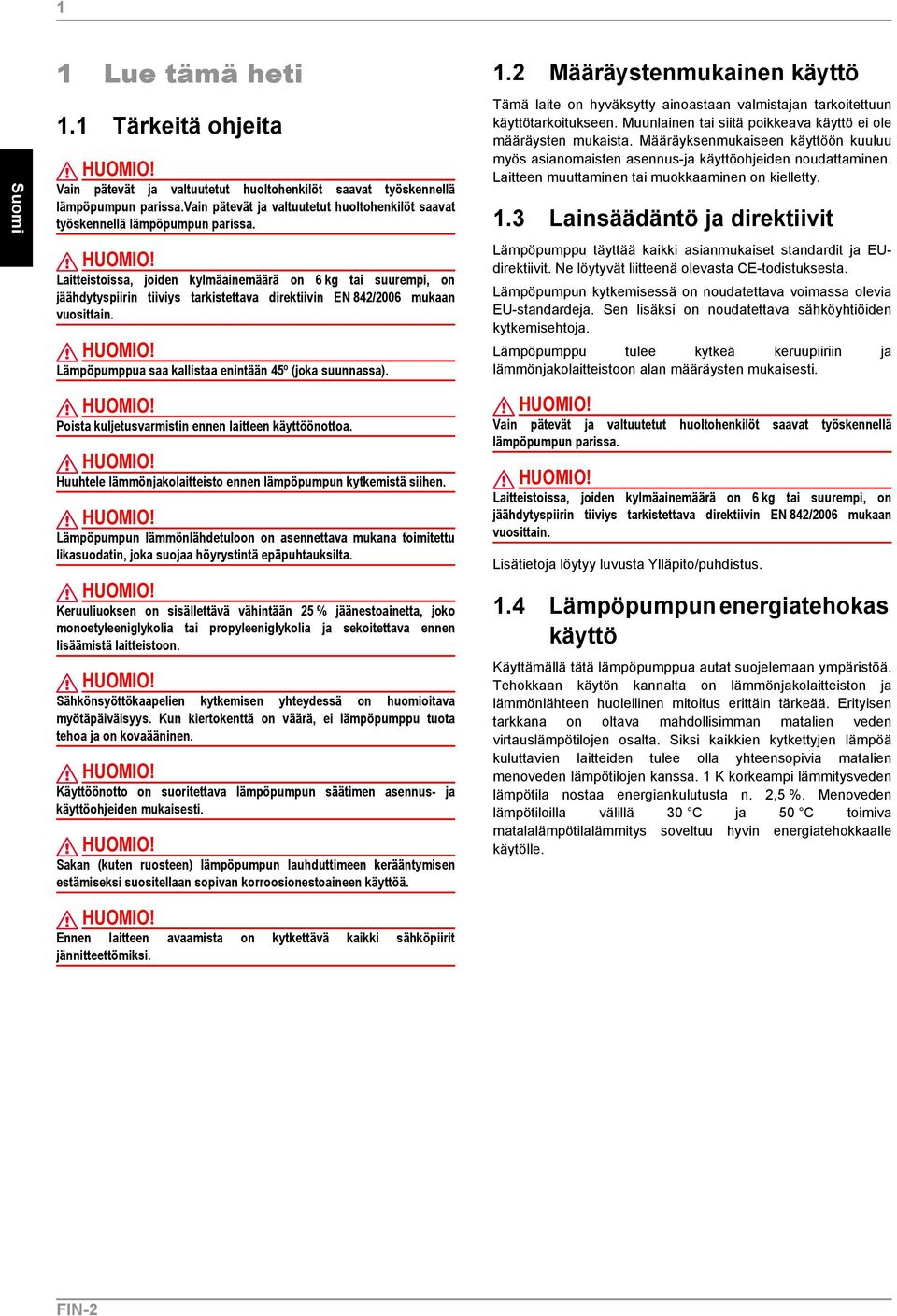

4 1 Suomi 1 Lue tämä heti 1.1 Tärkeitä ohjeita Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa.vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Laitteistoissa, joiden kylmäainemäärä on 6 kg tai suurempi, on jäähdytyspiirin tiiviys tarkistettava direktiivin EN 842/2006 mukaan vuosittain. Lämpöpumppua saa kallistaa enintään 45º (joka suunnassa). 1.2 Määräystenmukainen käyttö Tämä laite on hyväksytty ainoastaan valmistajan tarkoitettuun käyttötarkoitukseen. Muunlainen tai siitä poikkeava käyttö ei ole määräysten mukaista. Määräyksenmukaiseen käyttöön kuuluu myös asianomaisten asennus-ja käyttöohjeiden noudattaminen. Laitteen muuttaminen tai muokkaaminen on kielletty. 1.3 Lainsäädäntö ja direktiivit Lämpöpumppu täyttää kaikki asianmukaiset standardit ja EUdirektiivit. Ne löytyvät liitteenä olevasta CE-todistuksesta. Lämpöpumpun kytkemisessä on noudatettava voimassa olevia EU-standardeja. Sen lisäksi on noudatettava sähköyhtiöiden kytkemisehtoja. Lämpöpumppu tulee kytkeä keruupiiriin ja lämmönjakolaitteistoon alan määräysten mukaisesti. Poista kuljetusvarmistin ennen laitteen käyttöönottoa. Huuhtele lämmönjakolaitteisto ennen lämpöpumpun kytkemistä siihen. Lämpöpumpun lämmönlähdetuloon on asennettava mukana toimitettu likasuodatin, joka suojaa höyrystintä epäpuhtauksilta. Keruuliuoksen on sisällettävä vähintään 25 % jäänestoainetta, joko monoetyleeniglykolia tai propyleeniglykolia ja sekoitettava ennen lisäämistä laitteistoon. Sähkönsyöttökaapelien kytkemisen yhteydessä on huomioitava myötäpäiväisyys. Kun kiertokenttä on väärä, ei lämpöpumppu tuota tehoa ja on kovaääninen. Käyttöönotto on suoritettava lämpöpumpun säätimen asennus- ja käyttöohjeiden mukaisesti. Sakan (kuten ruosteen) lämpöpumpun lauhduttimeen kerääntymisen estämiseksi suositellaan sopivan korroosionestoaineen käyttöä. Ennen laitteen avaamista on kytkettävä kaikki sähköpiirit jännitteettömiksi. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Laitteistoissa, joiden kylmäainemäärä on 6 kg tai suurempi, on jäähdytyspiirin tiiviys tarkistettava direktiivin EN 842/2006 mukaan vuosittain. Lisätietoja löytyy luvusta Ylläpito/puhdistus. 1.4 Lämpöpumpun energiatehokas käyttö Käyttämällä tätä lämpöpumppua autat suojelemaan ympäristöä. Tehokkaan käytön kannalta on lämmönjakolaitteiston ja lämmönlähteen huolellinen mitoitus erittäin tärkeää. Erityisen tarkkana on oltava mahdollisimman matalien veden virtauslämpötilojen osalta. Siksi kaikkien kytkettyjen lämpöä kuluttavien laitteiden tulee olla yhteensopivia matalien menoveden lämpötilojen kanssa. 1 K korkeampi lämmitysveden lämpötila nostaa energiankulutusta n. 2,5 %. Menoveden lämpötiloilla välillä 30 C ja 50 C toimiva matalalämpötilalämmitys soveltuu hyvin energiatehokkaalle käytölle. FIN-2

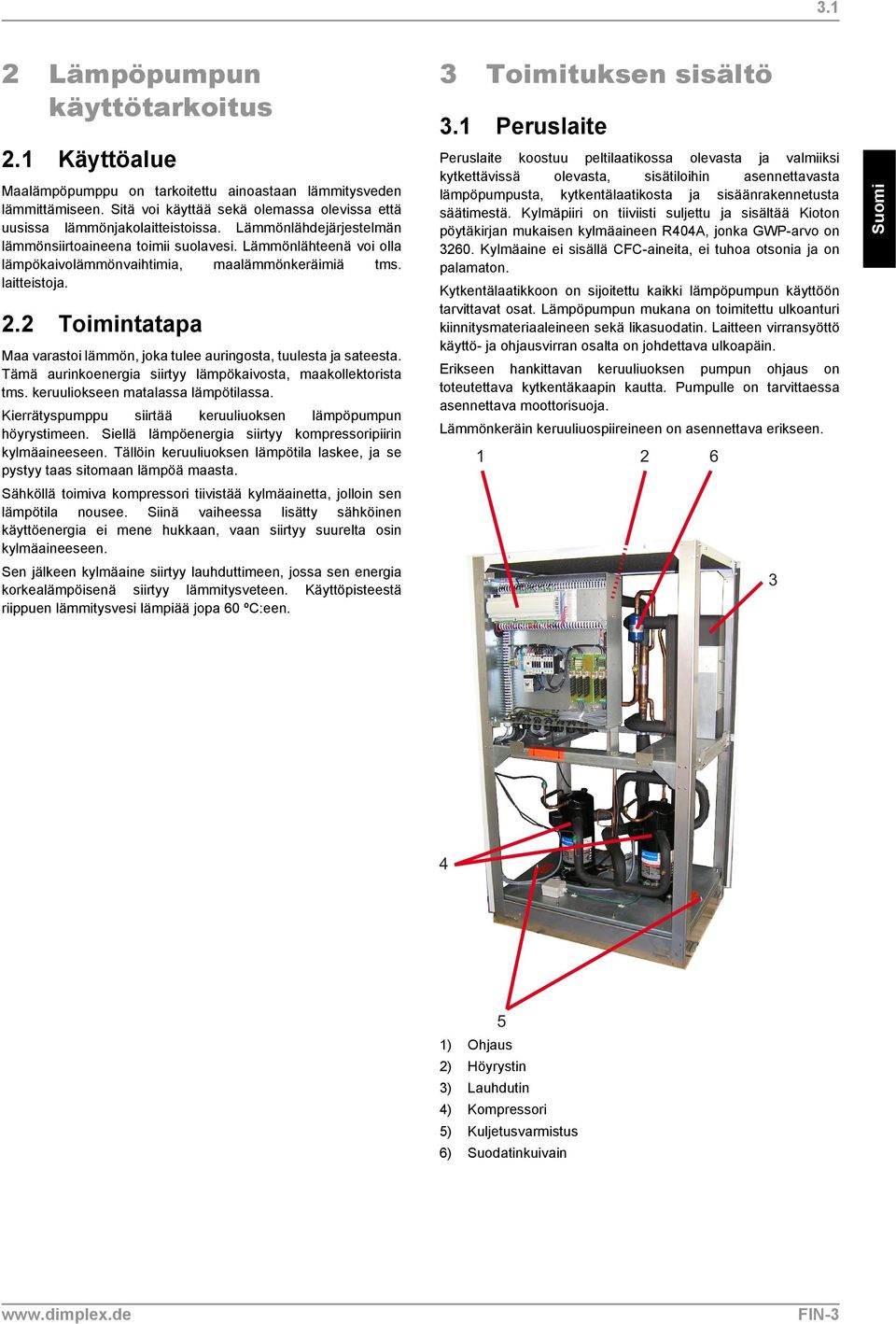

5 3.1 2 Lämpöpumpun käyttötarkoitus 2.1 Käyttöalue Maalämpöpumppu on tarkoitettu ainoastaan lämmitysveden lämmittämiseen. Sitä voi käyttää sekä olemassa olevissa että uusissa lämmönjakolaitteistoissa. Lämmönlähdejärjestelmän lämmönsiirtoaineena toimii suolavesi. Lämmönlähteenä voi olla lämpökaivolämmönvaihtimia, maalämmönkeräimiä tms. laitteistoja. 2.2 Toimintatapa Maa varastoi lämmön, joka tulee auringosta, tuulesta ja sateesta. Tämä aurinkoenergia siirtyy lämpökaivosta, maakollektorista tms. keruuliokseen matalassa lämpötilassa. Kierrätyspumppu siirtää keruuliuoksen lämpöpumpun höyrystimeen. Siellä lämpöenergia siirtyy kompressoripiirin kylmäaineeseen. Tällöin keruuliuoksen lämpötila laskee, ja se pystyy taas sitomaan lämpöä maasta. Sähköllä toimiva kompressori tiivistää kylmäainetta, jolloin sen lämpötila nousee. Siinä vaiheessa lisätty sähköinen käyttöenergia ei mene hukkaan, vaan siirtyy suurelta osin kylmäaineeseen. Sen jälkeen kylmäaine siirtyy lauhduttimeen, jossa sen energia korkealämpöisenä siirtyy lämmitysveteen. Käyttöpisteestä riippuen lämmitysvesi lämpiää jopa 60 ºC:een. 3 Toimituksen sisältö 3.1 Peruslaite Peruslaite koostuu peltilaatikossa olevasta ja valmiiksi kytkettävissä olevasta, sisätiloihin asennettavasta lämpöpumpusta, kytkentälaatikosta ja sisäänrakennetusta säätimestä. Kylmäpiiri on tiiviisti suljettu ja sisältää Kioton pöytäkirjan mukaisen kylmäaineen R404A, jonka GWP-arvo on Kylmäaine ei sisällä CFC-aineita, ei tuhoa otsonia ja on palamaton. Kytkentälaatikkoon on sijoitettu kaikki lämpöpumpun käyttöön tarvittavat osat. Lämpöpumpun mukana on toimitettu ulkoanturi kiinnitysmateriaaleineen sekä likasuodatin. Laitteen virransyöttö käyttö- ja ohjausvirran osalta on johdettava ulkoapäin. Erikseen hankittavan keruuliuoksen pumpun ohjaus on toteutettava kytkentäkaapin kautta. Pumpulle on tarvittaessa asennettava moottorisuoja. Lämmönkeräin keruuliuospiireineen on asennettava erikseen. Suomi 1) Ohjaus 2) Höyrystin 3) Lauhdutin 4) Kompressori 5) Kuljetusvarmistus 6) Suodatinkuivain FIN-3

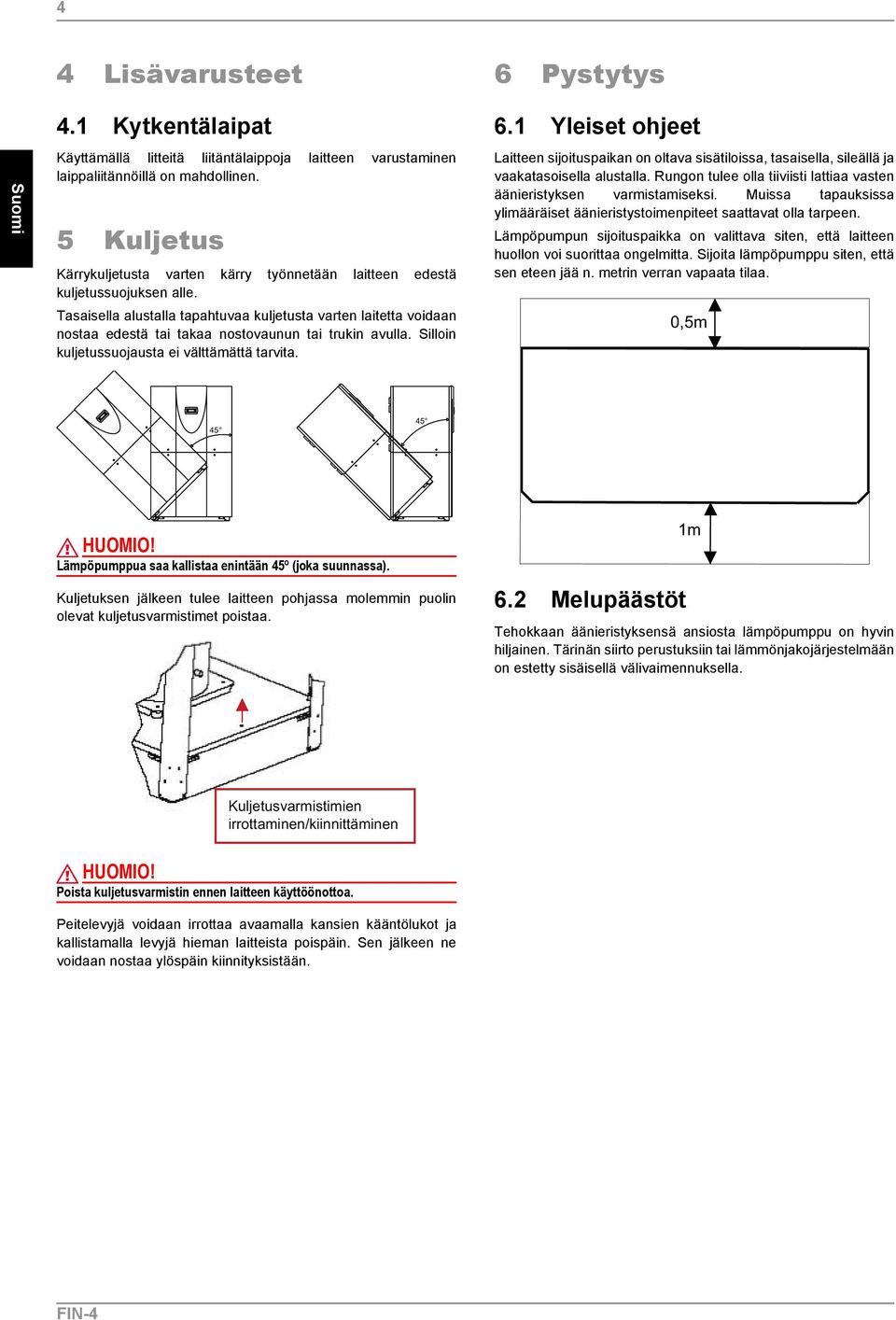

6 4 4 Lisävarusteet 6 Pystytys Suomi 4.1 Kytkentälaipat Käyttämällä litteitä liitäntälaippoja laitteen varustaminen laippaliitännöillä on mahdollinen. 5 Kuljetus Kärrykuljetusta varten kärry työnnetään laitteen edestä kuljetussuojuksen alle. Tasaisella alustalla tapahtuvaa kuljetusta varten laitetta voidaan nostaa edestä tai takaa nostovaunun tai trukin avulla. Silloin kuljetussuojausta ei välttämättä tarvita. 6.1 Yleiset ohjeet Laitteen sijoituspaikan on oltava sisätiloissa, tasaisella, sileällä ja vaakatasoisella alustalla. Rungon tulee olla tiiviisti lattiaa vasten äänieristyksen varmistamiseksi. Muissa tapauksissa ylimääräiset äänieristystoimenpiteet saattavat olla tarpeen. Lämpöpumpun sijoituspaikka on valittava siten, että laitteen huollon voi suorittaa ongelmitta. Sijoita lämpöpumppu siten, että sen eteen jää n. metrin verran vapaata tilaa. Lämpöpumppua saa kallistaa enintään 45º (joka suunnassa). Kuljetuksen jälkeen tulee laitteen pohjassa molemmin puolin olevat kuljetusvarmistimet poistaa. 6.2 Melupäästöt Tehokkaan äänieristyksensä ansiosta lämpöpumppu on hyvin hiljainen. Tärinän siirto perustuksiin tai lämmönjakojärjestelmään on estetty sisäisellä välivaimennuksella. Poista kuljetusvarmistin ennen laitteen käyttöönottoa. Peitelevyjä voidaan irrottaa avaamalla kansien kääntölukot ja kallistamalla levyjä hieman laitteista poispäin. Sen jälkeen ne voidaan nostaa ylöspäin kiinnityksistään. FIN-4

7 7.4 7 Asennus 7.1 Yleistä Lämpöpumppuun on tehtävä seuraavat liitännät: Lämmönkeruulaitteiston meno- ja paluuvirtaus Lämmitysveden meno- ja paluuvirtaus Virtalähde 7.2 Lämmönjakopuolen liitäntä Huuhtele lämmönjakolaitteisto ennen lämpöpumpun kytkemistä siihen. Ennen lämmitysveden kytkemistä lämpöpumppuun on lämmönjakolaitteisto huuhdeltava mahdollisten epäpuhtauksien, tiivistemateriaalien jäämien tms. poistamiseksi. Jos lauhduttimeen kerääntyy roskaa, voi lämpöpumppu lakata toimimasta kokonaan. Sen jälkeen kun lämmönjakopuoli on asennettu, on lämmönjakolaitteisto täytettävä, ilmattava ja koepainettava. Lämmitysveden vähimmäisvirtaus Lämmönjakolaitteiston kaikissa käyttötiloissa on varmistettava, että lämpöpumpun läpi virtaa vähimmäismäärä lämmitysvettä. Sen voi varmistaa asentamalla esim. erotuspaineeton jakaja tai ohivirtausventtiili. Ohivirtausventtiilin säätäminen on selitetty luvussa käyttöönotto. Jäänestoaineen käyttö laitteen ollessa pakkaselle alttiina Niin kauan kun säädin ja lämmönkiertopumppu ovat käyttövalmiina, toimii säätimen jäänestotoiminto. Jos lämpöpumppu otetaan pois käytöstä tai sähkökatkoksen sattuessa laitteisto on tyhjennettävä. Lämpöpumppulaitteistoissa, joissa sähkökatkokseen ei voida reagoida (lomamökki), on lämmönjakopiirissä käytettävä sopivaa jäänestoainetta. 7.4 Sähköliitäntä Lämpöpumppuun on tehtävä seuraavat sähköliitännät: Ohjausjohdon kytkeminen lämpöpumpun kytkentälaatikon X1-liittimiin: L/N/PE. Ohjausjohdon kytkeminen lämpöpumpun kytkentälaatikon X5-liittimiin: L1/L2/L3/PE. Keruuliuoksen pumpun kytkeminen lämpöpumpun kojetaulun PE-liittimen ja K5-pumppukontaktorin kautta. 2/4/ 6. Kytkentälaatikkoon on sijoitettu kaikki lämpöpumpun käyttöön tarvittavat sähköosat. Lämpöpumpun säätimen kytkemisen ja toiminnon yksityiskohtaiset ohjeet (esim. mukana toimitetusta ulkoanturista) löytyvät mukana toimitetusta säätimen käyttöohjeesta. Tehonsyöttöön on asennettava suojakatkaisin, joka katkaisee kaikki kolme ulkojohdinta. Katkaisun täytyy kohdistua kaikkiin napoihin vähintään 3 mm:n kontaktietäisyydellä. Sama pätee mahdollisille ylimääräisille estokontaktoreille, kuten kunnallispalvelun estoja varten. Tarvittava johdinpoikkileikkaus on valittava lämpöpumpun ottotehon, paikallisen sähköyhtiön teknisten kytkemisehtojen ja alan määräysten mukaan. Lämpöpumpun ottoteho näkyy teknisistä tiedoista tai tyyppikilvestä. Liittimet on suunniteltu enintään 35 mm² johtimen poikkileikkaukseen. Sähkönsyöttökaapelien kytkemisen yhteydessä on huomioitava myötäpäiväisyys. Kun kiertokenttä on väärä, ei lämpöpumppu tuota tehoa ja on kovaääninen. Suomi 7.3 Lämmönlähdepuolen liitäntä Noudata kytkemisen osalta seuraavaa menettelytapaa: Kytke keruuputki lämpöpumpun meno- ja paluuliittimiin. Huomioi hydraulinen periaate. Lämpöpumpun lämmönlähdetuloon on asennettava mukana toimitettu likasuodatin, joka suojaa höyrystintä epäpuhtauksilta. Lisäksi on asennettava ilmakuplaerotin lämmönkeruulaitteistoon. Keruuliuos on valmistettava ennen laitteiston täyttämistä. Keruuliuoksen pitoisuuden on oltava vähintään 25 %. Tämä estää jäätymisen aina -14 :een asti. Jäänestoaineina saa käyttää vain monoetyleeniin, glykoliin tai propyleeniglykoliin perustuvia aineita. Lämmönkeruujärjestelmä on ilmattava ja tarkistettava, että se ei vuoda. Keruuliuoksen on sisällettävä vähintään 25 % jäänestoainetta, joko monoetyleeniglykolia tai propyleeniglykolia ja sekoitettava ennen lisäämistä laitteistoon. Sähkönsyöttökaapeli on johdettava sivusta kytkentälaatikkoon ja liitettävä vetokevennykseen. FIN-5

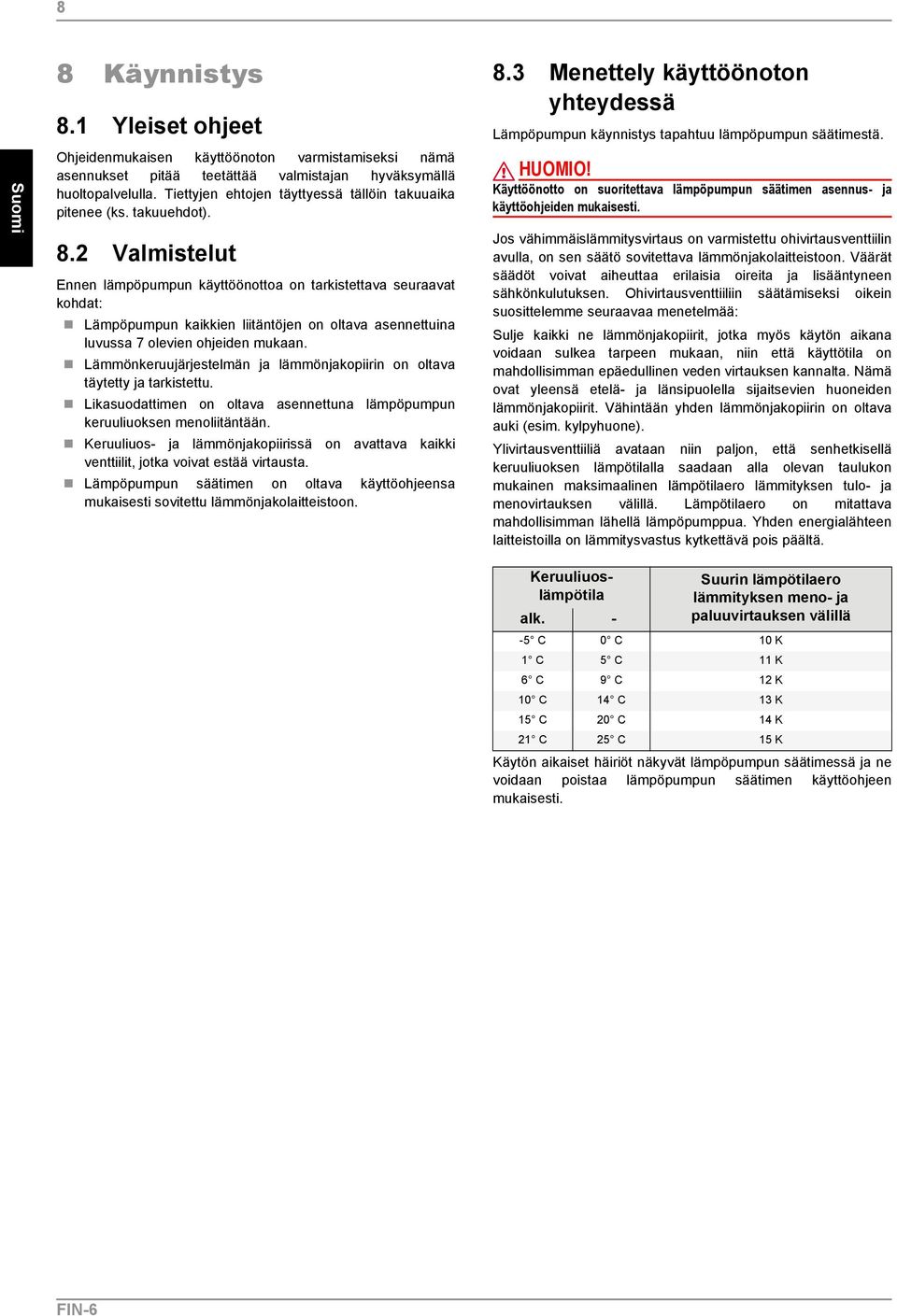

8 8 Suomi 8 Käynnistys 8.1 Yleiset ohjeet Ohjeidenmukaisen käyttöönoton varmistamiseksi nämä asennukset pitää teetättää valmistajan hyväksymällä huoltopalvelulla. Tiettyjen ehtojen täyttyessä tällöin takuuaika pitenee (ks. takuuehdot). 8.2 Valmistelut Ennen lämpöpumpun käyttöönottoa on tarkistettava seuraavat kohdat: Lämpöpumpun kaikkien liitäntöjen on oltava asennettuina luvussa 7 olevien ohjeiden mukaan. Lämmönkeruujärjestelmän ja lämmönjakopiirin on oltava täytetty ja tarkistettu. Likasuodattimen on oltava asennettuna lämpöpumpun keruuliuoksen menoliitäntään. Keruuliuos- ja lämmönjakopiirissä on avattava kaikki venttiilit, jotka voivat estää virtausta. Lämpöpumpun säätimen on oltava käyttöohjeensa mukaisesti sovitettu lämmönjakolaitteistoon. 8.3 Menettely käyttöönoton yhteydessä Lämpöpumpun käynnistys tapahtuu lämpöpumpun säätimestä. Käyttöönotto on suoritettava lämpöpumpun säätimen asennus- ja käyttöohjeiden mukaisesti. Jos vähimmäislämmitysvirtaus on varmistettu ohivirtausventtiilin avulla, on sen säätö sovitettava lämmönjakolaitteistoon. Väärät säädöt voivat aiheuttaa erilaisia oireita ja lisääntyneen sähkönkulutuksen. Ohivirtausventtiiliin säätämiseksi oikein suosittelemme seuraavaa menetelmää: Sulje kaikki ne lämmönjakopiirit, jotka myös käytön aikana voidaan sulkea tarpeen mukaan, niin että käyttötila on mahdollisimman epäedullinen veden virtauksen kannalta. Nämä ovat yleensä etelä- ja länsipuolella sijaitsevien huoneiden lämmönjakopiirit. Vähintään yhden lämmönjakopiirin on oltava auki (esim. kylpyhuone). Ylivirtausventtiiliä avataan niin paljon, että senhetkisellä keruuliuoksen lämpötilalla saadaan alla olevan taulukon mukainen maksimaalinen lämpötilaero lämmityksen tulo- ja menovirtauksen välillä. Lämpötilaero on mitattava mahdollisimman lähellä lämpöpumppua. Yhden energialähteen laitteistoilla on lämmitysvastus kytkettävä pois päältä. Keruuliuoslämpötila alk. - Suurin lämpötilaero lämmityksen meno- ja paluuvirtauksen välillä -5 C 0 C 10 K 1 C 5 C 11 K 6 C 9 C 12 K 10 C 14 C 13 K 15 C 20 C 14 K 21 C 25 C 15 K Käytön aikaiset häiriöt näkyvät lämpöpumpun säätimessä ja ne voidaan poistaa lämpöpumpun säätimen käyttöohjeen mukaisesti. FIN-6

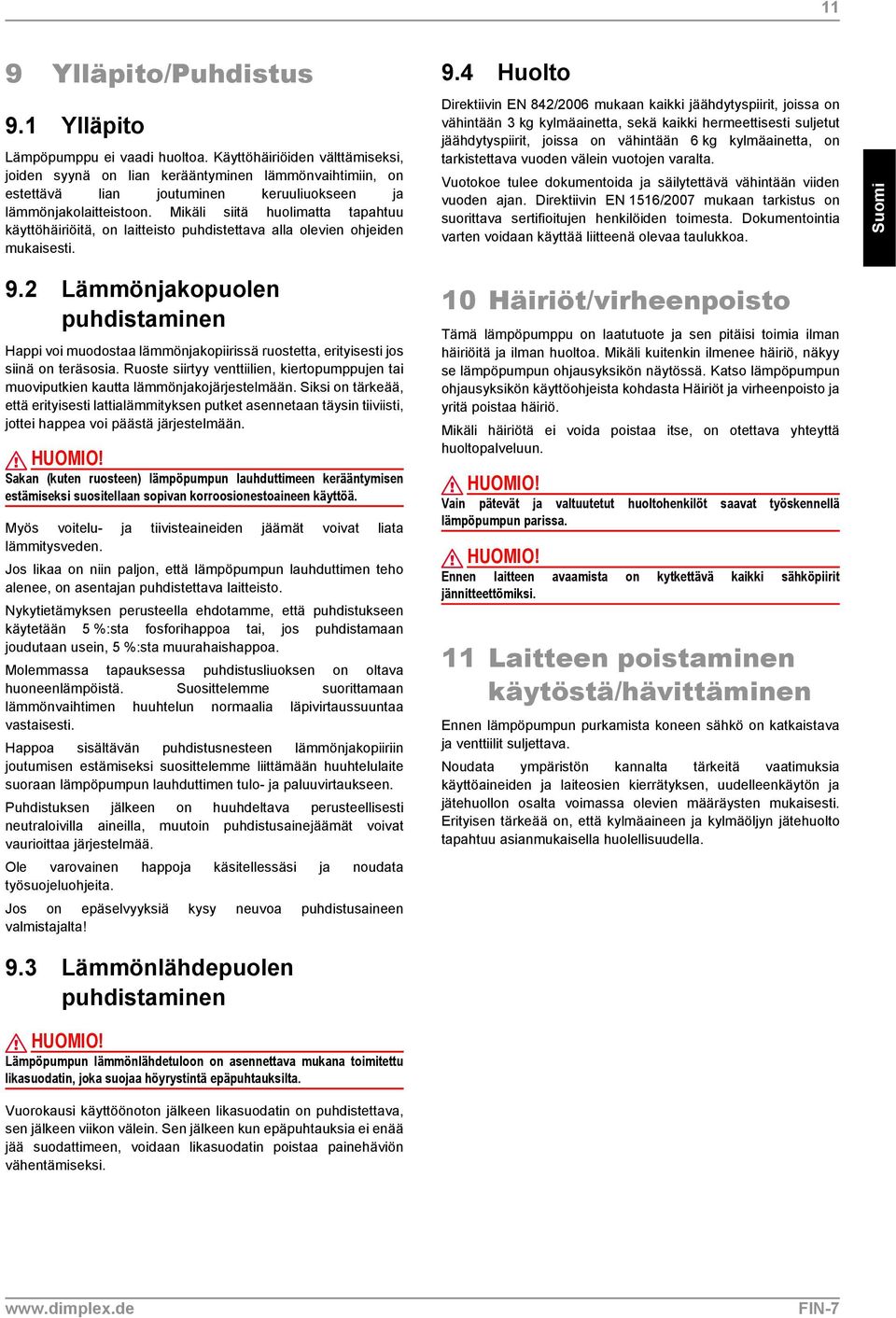

9 11 9 Ylläpito/Puhdistus 9.1 Ylläpito Lämpöpumppu ei vaadi huoltoa. Käyttöhäiriöiden välttämiseksi, joiden syynä on lian kerääntyminen lämmönvaihtimiin, on estettävä lian joutuminen keruuliuokseen ja lämmönjakolaitteistoon. Mikäli siitä huolimatta tapahtuu käyttöhäiriöitä, on laitteisto puhdistettava alla olevien ohjeiden mukaisesti. 9.4 Huolto Direktiivin EN 842/2006 mukaan kaikki jäähdytyspiirit, joissa on vähintään 3 kg kylmäainetta, sekä kaikki hermeettisesti suljetut jäähdytyspiirit, joissa on vähintään 6 kg kylmäainetta, on tarkistettava vuoden välein vuotojen varalta. Vuotokoe tulee dokumentoida ja säilytettävä vähintään viiden vuoden ajan. Direktiivin EN 1516/2007 mukaan tarkistus on suorittava sertifioitujen henkilöiden toimesta. Dokumentointia varten voidaan käyttää liitteenä olevaa taulukkoa. Suomi 9.2 Lämmönjakopuolen puhdistaminen Happi voi muodostaa lämmönjakopiirissä ruostetta, erityisesti jos siinä on teräsosia. Ruoste siirtyy venttiilien, kiertopumppujen tai muoviputkien kautta lämmönjakojärjestelmään. Siksi on tärkeää, että erityisesti lattialämmityksen putket asennetaan täysin tiiviisti, jottei happea voi päästä järjestelmään. Sakan (kuten ruosteen) lämpöpumpun lauhduttimeen kerääntymisen estämiseksi suositellaan sopivan korroosionestoaineen käyttöä. Myös voitelu- ja tiivisteaineiden jäämät voivat liata lämmitysveden. Jos likaa on niin paljon, että lämpöpumpun lauhduttimen teho alenee, on asentajan puhdistettava laitteisto. Nykytietämyksen perusteella ehdotamme, että puhdistukseen käytetään 5 %:sta fosforihappoa tai, jos puhdistamaan joudutaan usein, 5 %:sta muurahaishappoa. Molemmassa tapauksessa puhdistusliuoksen on oltava huoneenlämpöistä. Suosittelemme suorittamaan lämmönvaihtimen huuhtelun normaalia läpivirtaussuuntaa vastaisesti. Happoa sisältävän puhdistusnesteen lämmönjakopiiriin joutumisen estämiseksi suosittelemme liittämään huuhtelulaite suoraan lämpöpumpun lauhduttimen tulo- ja paluuvirtaukseen. Puhdistuksen jälkeen on huuhdeltava perusteellisesti neutraloivilla aineilla, muutoin puhdistusainejäämät voivat vaurioittaa järjestelmää. Ole varovainen happoja käsitellessäsi ja noudata työsuojeluohjeita. Jos on epäselvyyksiä kysy neuvoa puhdistusaineen valmistajalta! 9.3 Lämmönlähdepuolen puhdistaminen Lämpöpumpun lämmönlähdetuloon on asennettava mukana toimitettu likasuodatin, joka suojaa höyrystintä epäpuhtauksilta. Vuorokausi käyttöönoton jälkeen likasuodatin on puhdistettava, sen jälkeen viikon välein. Sen jälkeen kun epäpuhtauksia ei enää jää suodattimeen, voidaan likasuodatin poistaa painehäviön vähentämiseksi. 10 Häiriöt/virheenpoisto Tämä lämpöpumppu on laatutuote ja sen pitäisi toimia ilman häiriöitä ja ilman huoltoa. Mikäli kuitenkin ilmenee häiriö, näkyy se lämpöpumpun ohjausyksikön näytössä. Katso lämpöpumpun ohjausyksikön käyttöohjeista kohdasta Häiriöt ja virheenpoisto ja yritä poistaa häiriö. Mikäli häiriötä ei voida poistaa itse, on otettava yhteyttä huoltopalveluun. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Ennen laitteen avaamista on kytkettävä kaikki sähköpiirit jännitteettömiksi. 11 Laitteen poistaminen käytöstä/hävittäminen Ennen lämpöpumpun purkamista koneen sähkö on katkaistava ja venttiilit suljettava. Noudata ympäristön kannalta tärkeitä vaatimuksia käyttöaineiden ja laiteosien kierrätyksen, uudelleenkäytön ja jätehuollon osalta voimassa olevien määräysten mukaisesti. Erityisen tärkeää on, että kylmäaineen ja kylmäöljyn jätehuolto tapahtuu asianmukaisella huolellisuudella. FIN-7

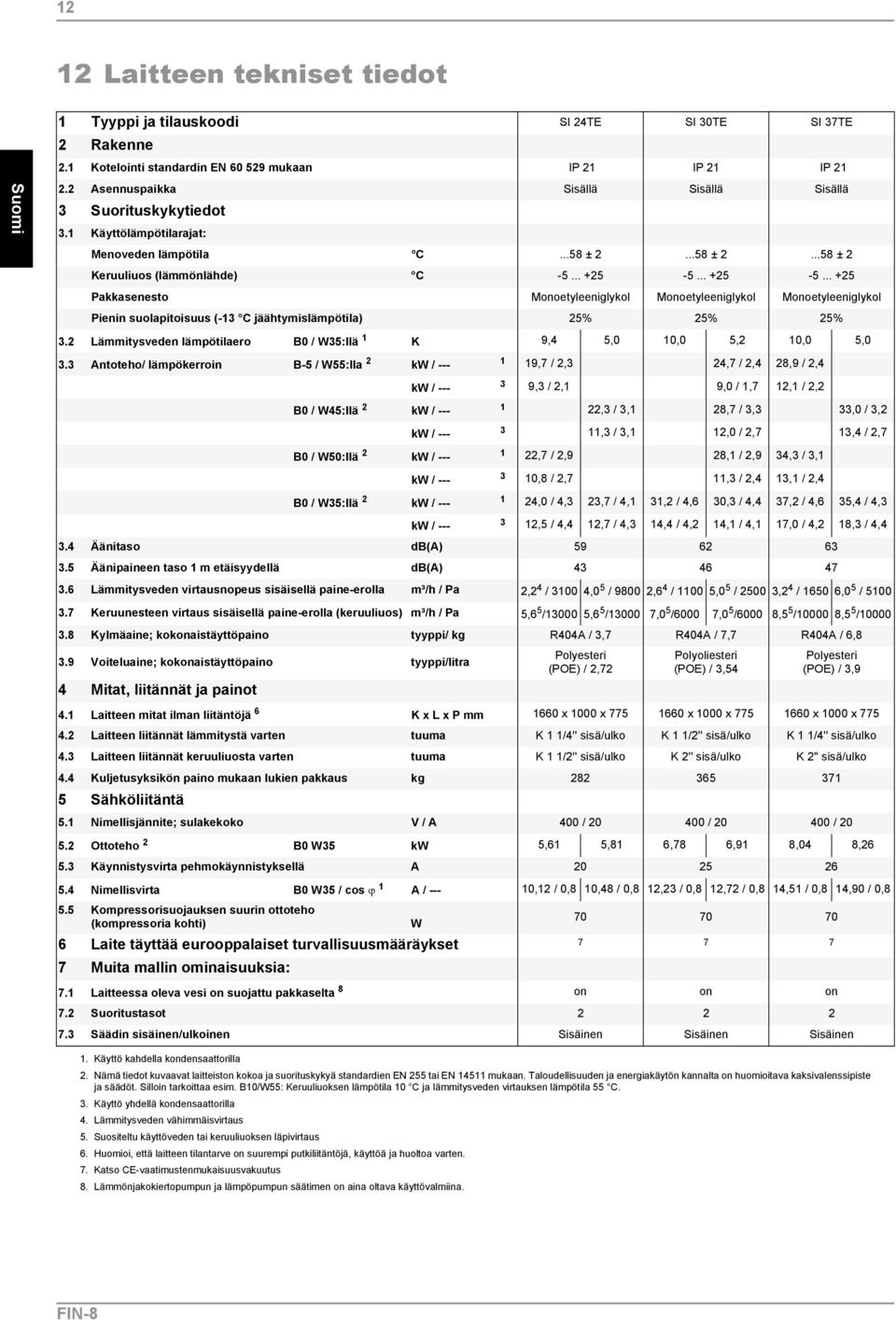

10 12 12 Laitteen tekniset tiedot Suomi 1 Tyyppi ja tilauskoodi SI 24TE SI 30TE SI 37TE 2 Rakenne 2.1 Kotelointi standardin EN mukaan IP 21 IP 21 IP Asennuspaikka Sisällä Sisällä Sisällä 3 Suorituskykytiedot 3.1 Käyttölämpötilarajat: Menoveden lämpötila C...58 ± ± ± 2 Keruuliuos (lämmönlähde) C Pakkasenesto Monoetyleeniglykol Monoetyleeniglykol Monoetyleeniglykol Pienin suolapitoisuus (-13 C jäähtymislämpötila) 25% 25% 25% 3.2 Lämmitysveden lämpötilaero B0 / W35:llä 1 K 9,4 5,0 10,0 5,2 10,0 5,0 3.3 Antoteho/ lämpökerroin B-5 / W55:lla 2 kw / ,7 / 2,3 24,7 / 2,4 28,9 / 2,4 kw / ,3 / 2,1 9,0 / 1,7 12,1 / 2,2 B0 / W45:llä 2 kw / ,3 / 3,1 28,7 / 3,3 33,0 / 3,2 kw / ,3 / 3,1 12,0 / 2,7 13,4 / 2,7 B0 / W50:llä 2 kw / ,7 / 2,9 28,1 / 2,9 34,3 / 3,1 kw / ,8 / 2,7 11,3 / 2,4 13,1 / 2,4 B0 / W35:llä 2 kw / ,0 / 4,3 23,7 / 4,1 31,2 / 4,6 30,3 / 4,4 37,2 / 4,6 35,4 / 4,3 kw / ,5 / 4,4 12,7 / 4,3 14,4 / 4,2 14,1 / 4,1 17,0 / 4,2 18,3 / 4,4 3.4 Äänitaso db(a) Äänipaineen taso 1 m etäisyydellä db(a) Lämmitysveden virtausnopeus sisäisellä paine-erolla m³/h / Pa 2,2 4 / ,0 5 / ,6 4 / ,0 5 / ,2 4 / ,0 5 / Keruunesteen virtaus sisäisellä paine-erolla (keruuliuos) m³/h / Pa 5,6 5 / ,6 5 / ,0 5 /6000 7,0 5 /6000 8,5 5 / ,5 5 / Kylmäaine; kokonaistäyttöpaino tyyppi/ kg R404A / 3,7 R404A / 7,7 R404A / 6,8 3.9 Voiteluaine; kokonaistäyttöpaino tyyppi/litra 4 Mitat, liitännät ja painot 1. Käyttö kahdella kondensaattorilla 2. Nämä tiedot kuvaavat laitteiston kokoa ja suorituskykyä standardien EN 255 tai EN mukaan. Taloudellisuuden ja energiakäytön kannalta on huomioitava kaksivalenssipiste ja säädöt. Silloin tarkoittaa esim. B10/W55: Keruuliuoksen lämpötila 10 C ja lämmitysveden virtauksen lämpötila 55 C. 3. Käyttö yhdellä kondensaattorilla 4. Lämmitysveden vähimmäisvirtaus 5. Suositeltu käyttöveden tai keruuliuoksen läpivirtaus 6. Huomioi, että laitteen tilantarve on suurempi putkiliitäntöjä, käyttöä ja huoltoa varten. Polyesteri (POE) / 2,72 Polyoliesteri (POE) / 3,54 Polyesteri (POE) / 3,9 4.1 Laitteen mitat ilman liitäntöjä 6 K x L x P mm 1660 x 1000 x x 1000 x x 1000 x Laitteen liitännät lämmitystä varten tuuma K 1 1/4'' sisä/ulko K 1 1/2'' sisä/ulko K 1 1/4'' sisä/ulko 4.3 Laitteen liitännät keruuliuosta varten tuuma K 1 1/2'' sisä/ulko K 2'' sisä/ulko K 2'' sisä/ulko 4.4 Kuljetusyksikön paino mukaan lukien pakkaus kg Sähköliitäntä 5.1 Nimellisjännite; sulakekoko V / A 400 / / / Ottoteho 2 B0 W35 kw 5,61 5,81 6,78 6,91 8,04 8, Käynnistysvirta pehmokäynnistyksellä A Nimellisvirta B0 W35 / cos ϕ 1 A / ,12 / 0,8 10,48 / 0,8 12,23 / 0,8 12,72 / 0,8 14,51 / 0,8 14,90 / 0,8 5.5 Kompressorisuojauksen suurin ottoteho (kompressoria kohti) 6 Laite täyttää eurooppalaiset turvallisuusmääräykset 7 7 Muita mallin ominaisuuksia: 7.1 Laitteessa oleva vesi on suojattu pakkaselta 8 7. Katso CE-vaatimustenmukaisuusvakuutus 8. Lämmönjakokiertopumpun ja lämpöpumpun säätimen on aina oltava käyttövalmiina. W on on on 7.2 Suoritustasot Säädin sisäinen/ulkoinen Sisäinen Sisäinen Sisäinen FIN-8

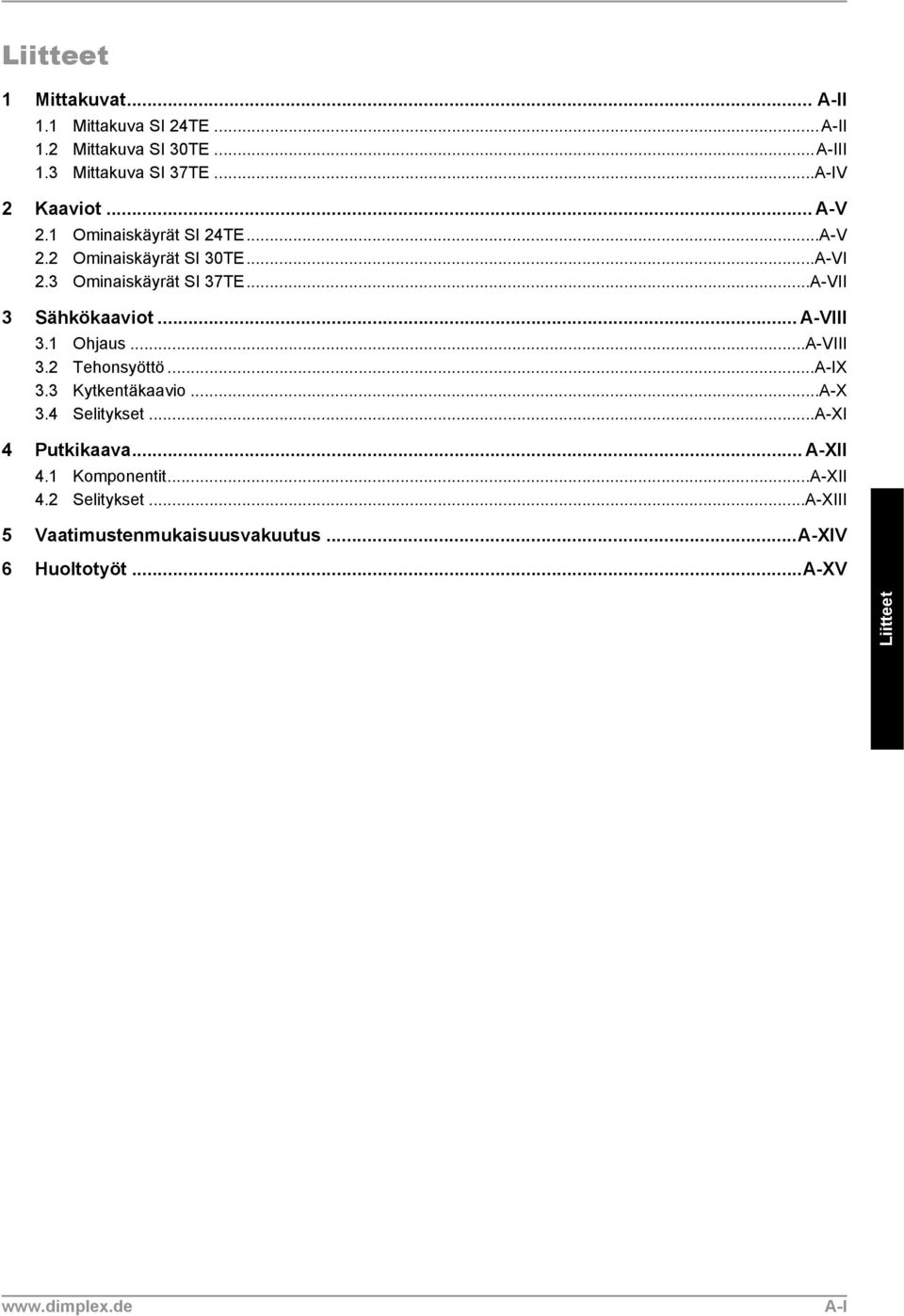

11 1 Mittakuvat... A-II 1.1 Mittakuva SI 24TE...A-II 1.2 Mittakuva SI 30TE...A-III 1.3 Mittakuva SI 37TE...A-IV 2 Kaaviot... A-V 2.1 Ominaiskäyrät SI 24TE...A-V 2.2 Ominaiskäyrät SI 30TE...A-VI 2.3 Ominaiskäyrät SI 37TE...A-VII 3 Sähkökaaviot... A-VIII 3.1 Ohjaus...A-VIII 3.2 Tehonsyöttö...A-IX 3.3 Kytkentäkaavio...A-X 3.4 Selitykset...A-XI 4 Putkikaava... A-XII 4.1 Komponentit...A-XII 4.2 Selitykset...A-XIII 5 Vaatimustenmukaisuusvakuutus...A-XIV 6 Huoltotyöt...A-XV A-I

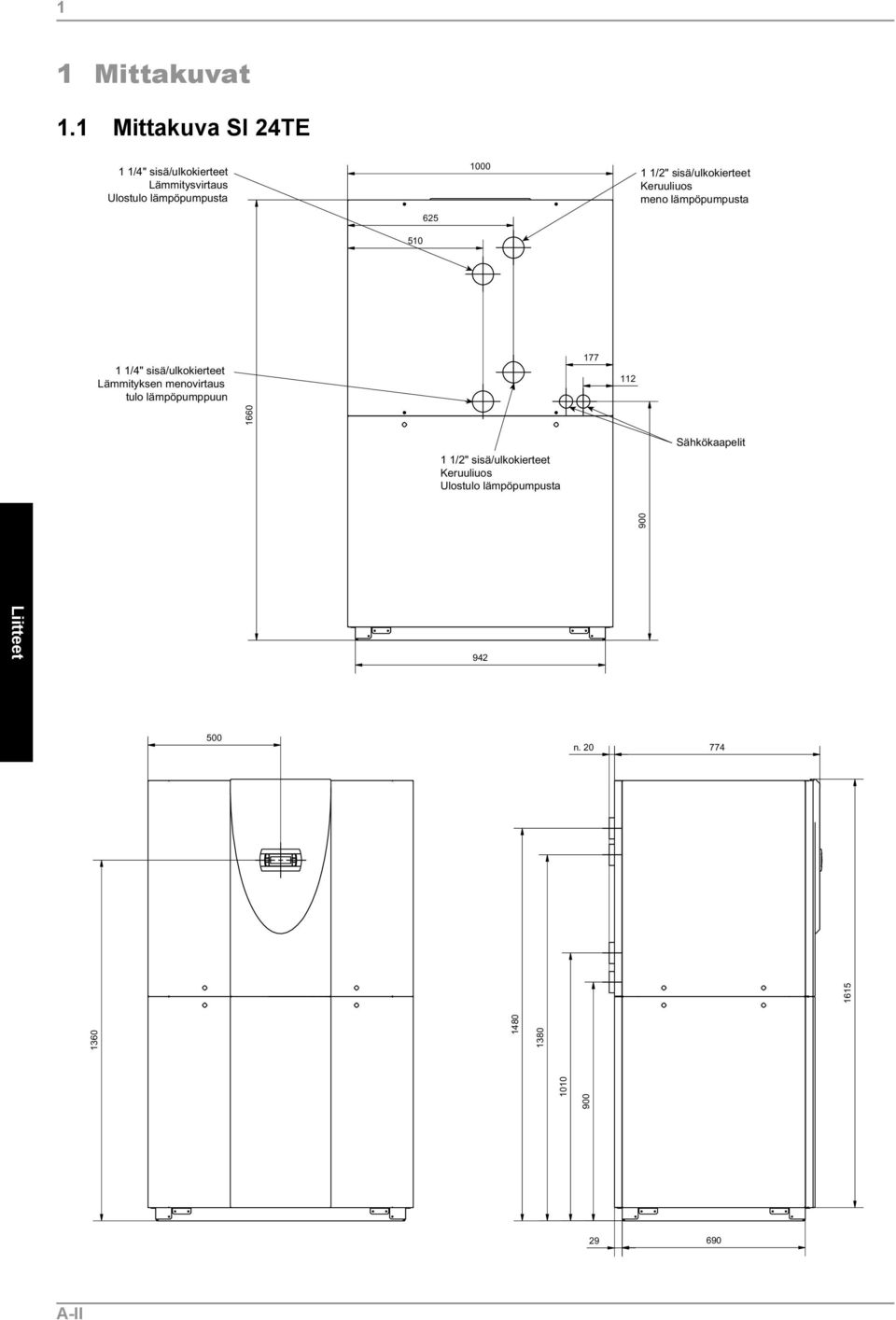

12 1 1 Mittakuvat 1.1 Mittakuva SI 24TE A-II

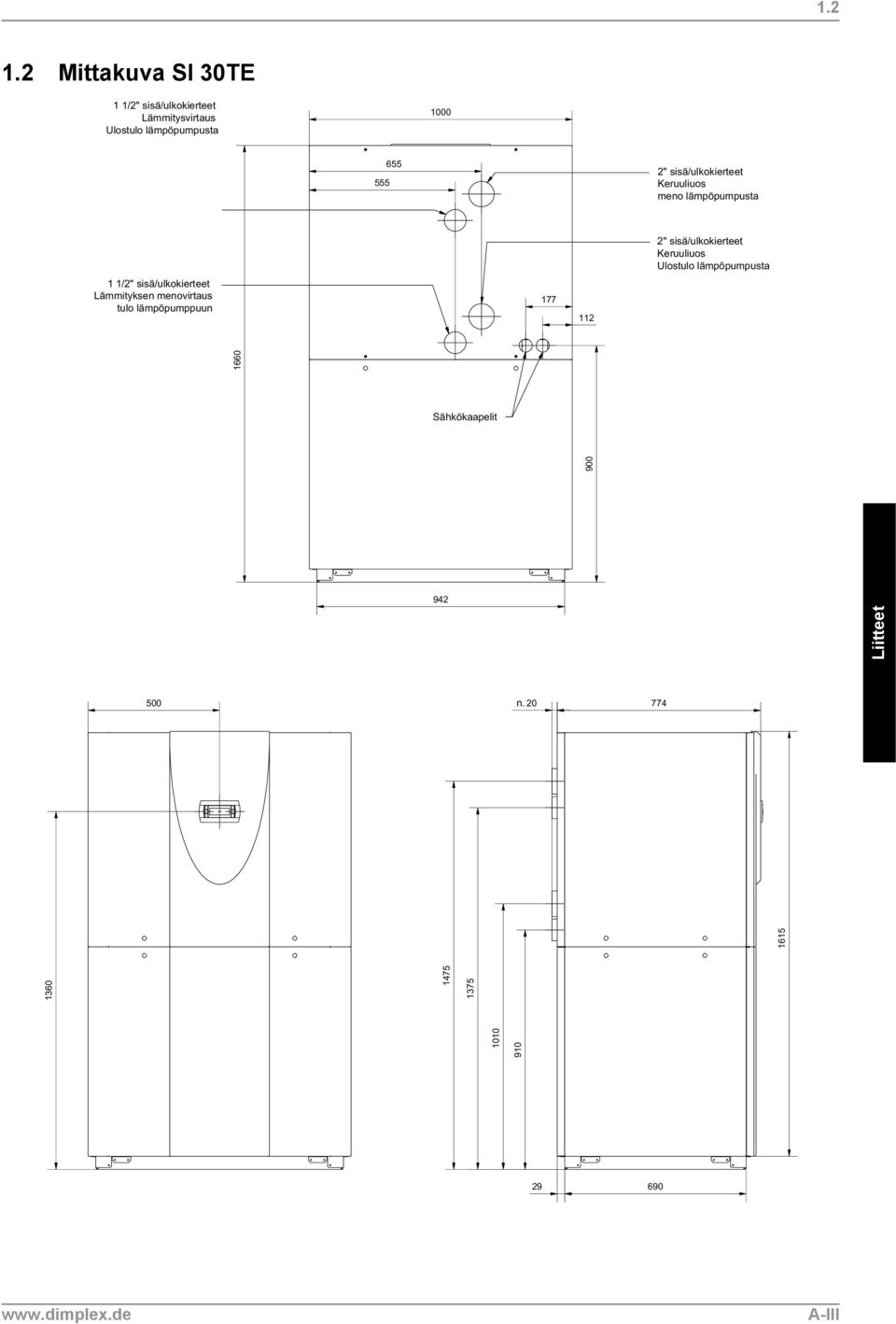

13 Mittakuva SI 30TE A-III

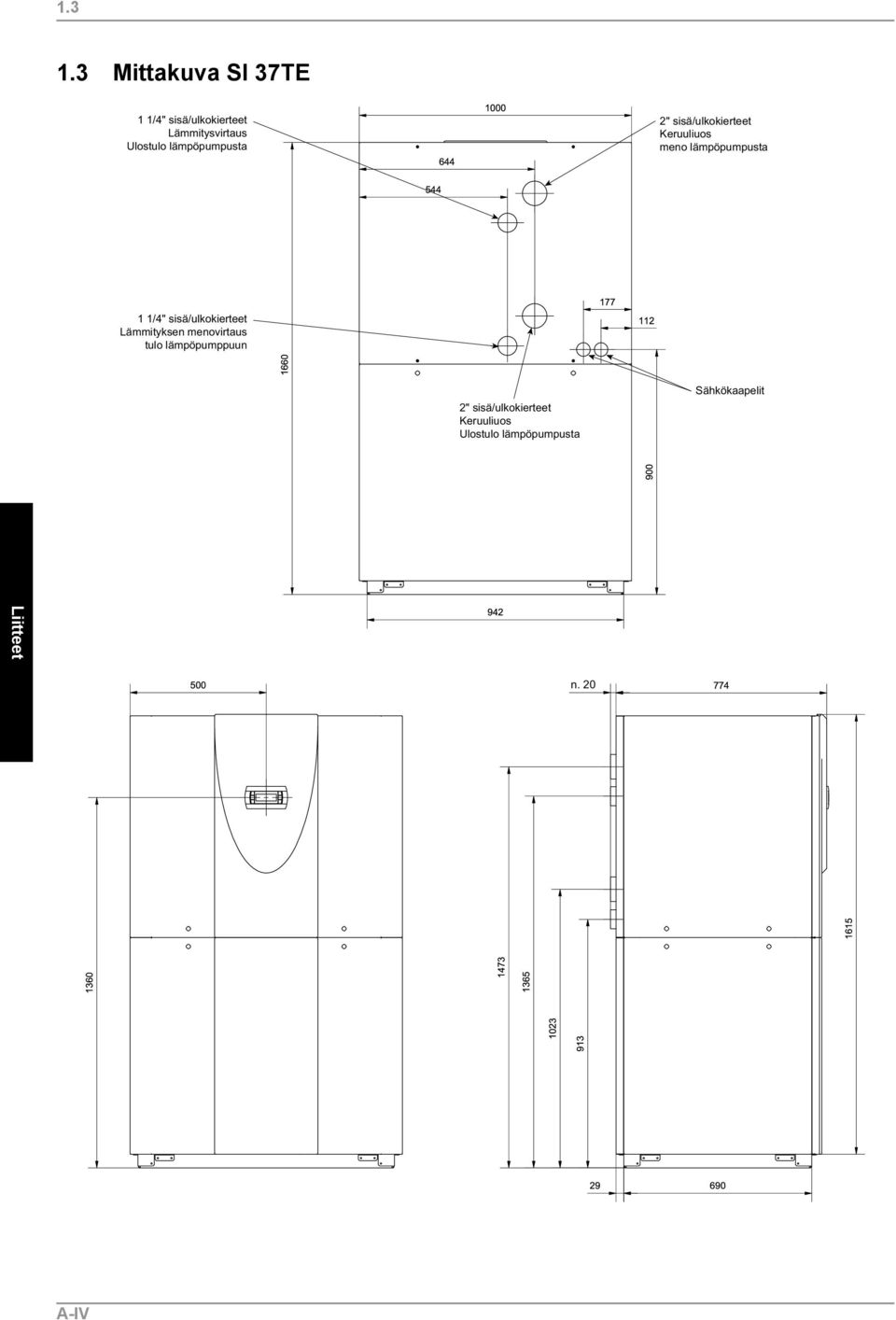

14 Mittakuva SI 37TE A-IV

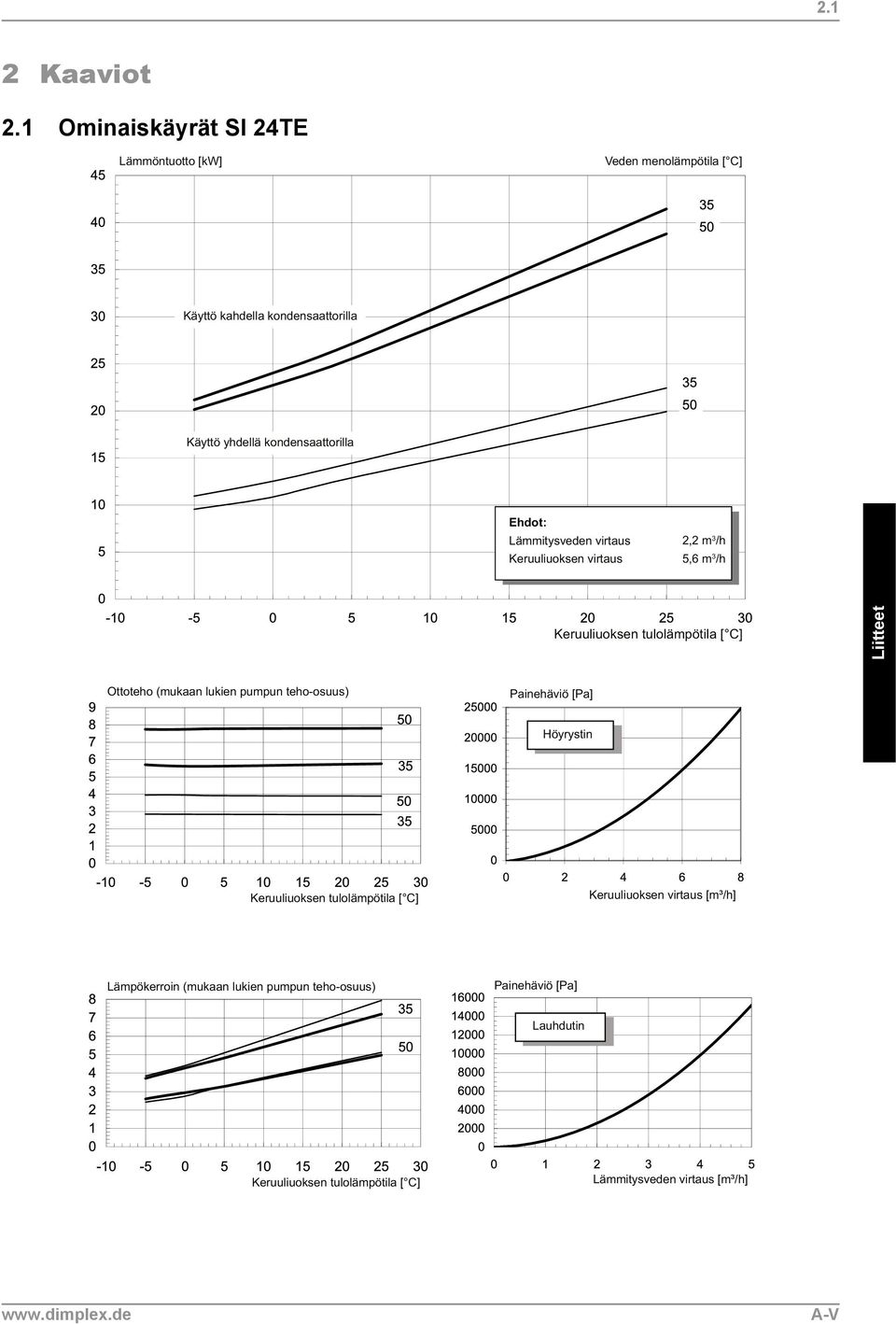

15 2.1 2 Kaaviot 2.1 Ominaiskäyrät SI 24TE A-V

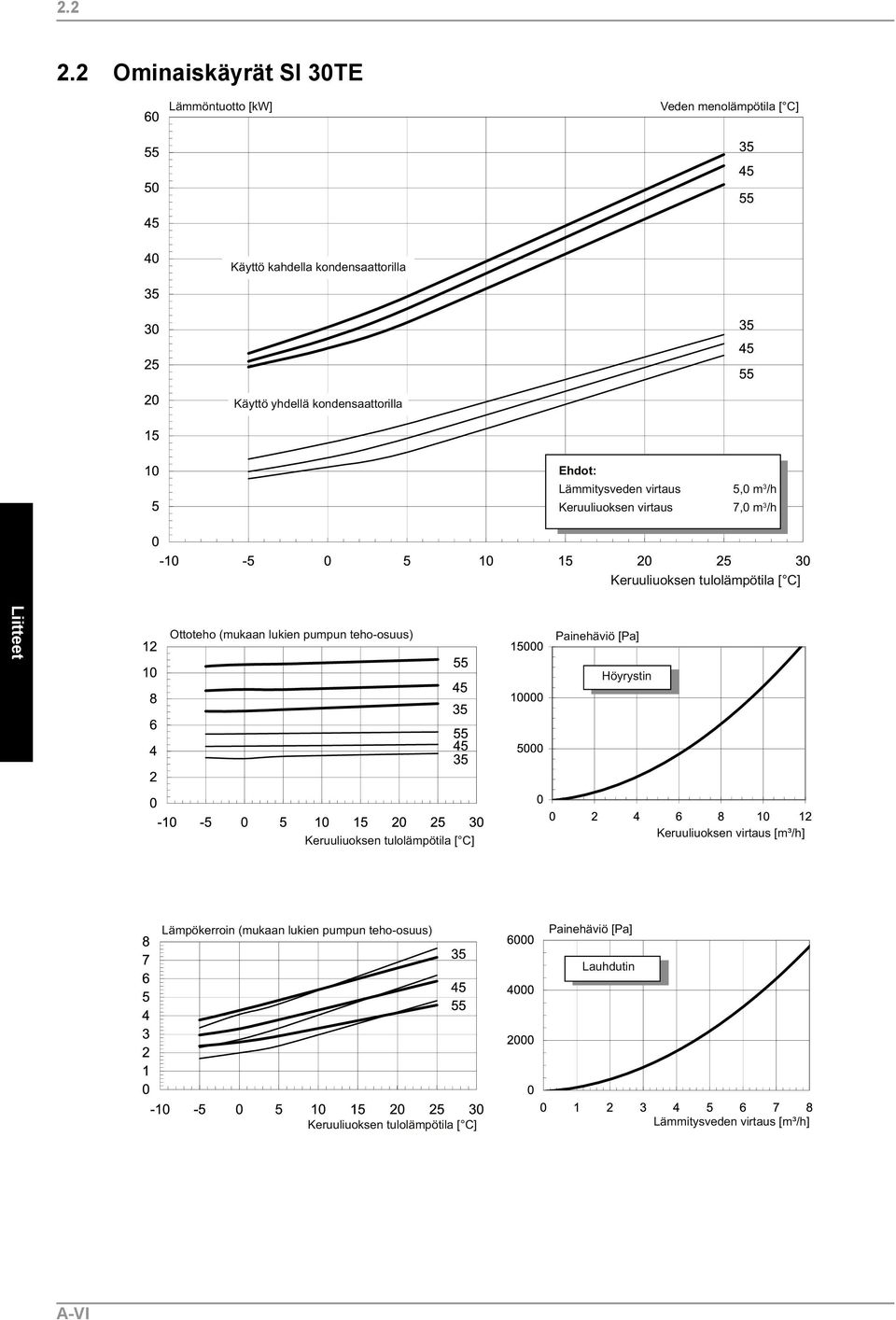

16 Ominaiskäyrät SI 30TE A-VI

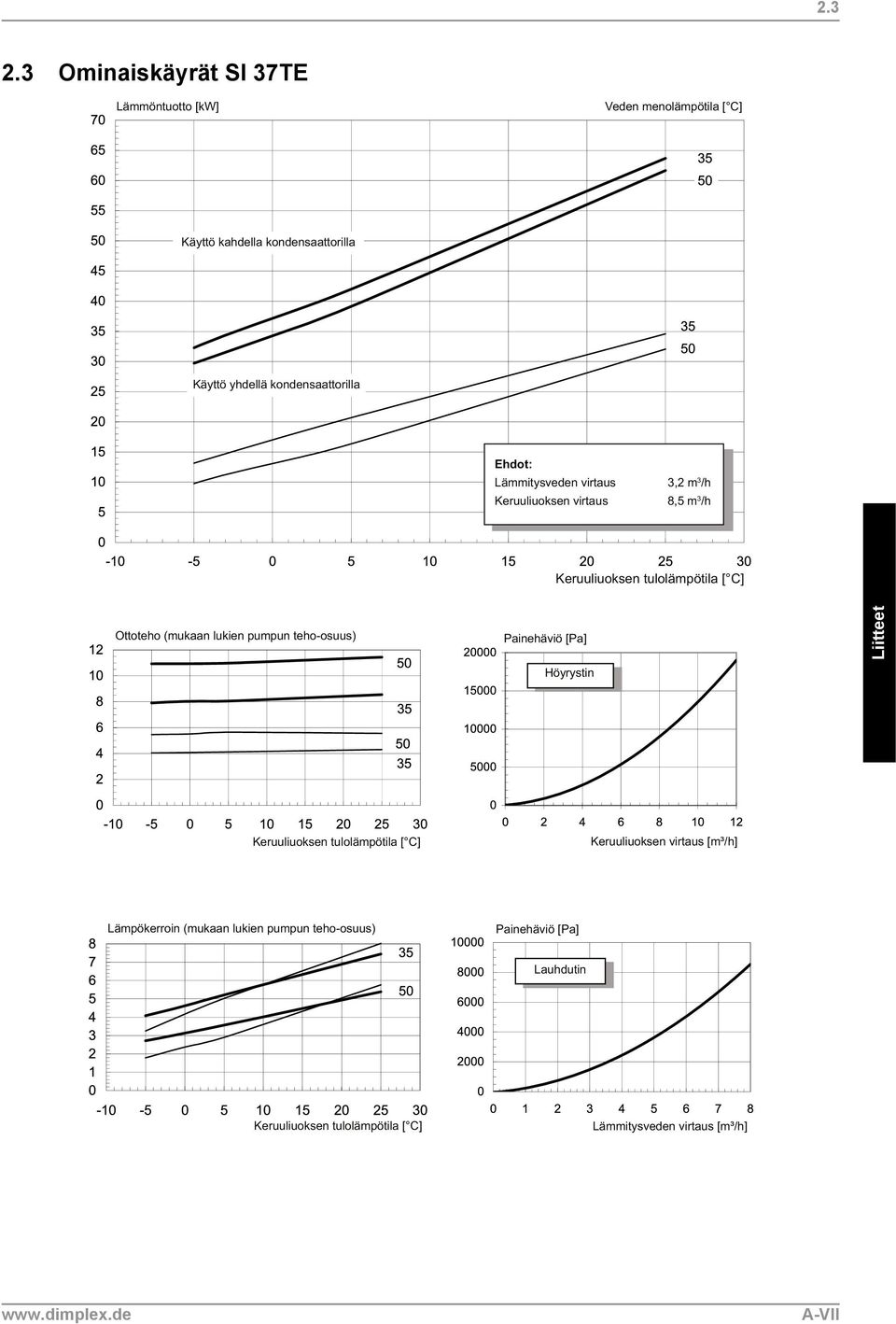

17 Ominaiskäyrät SI 37TE A-VII

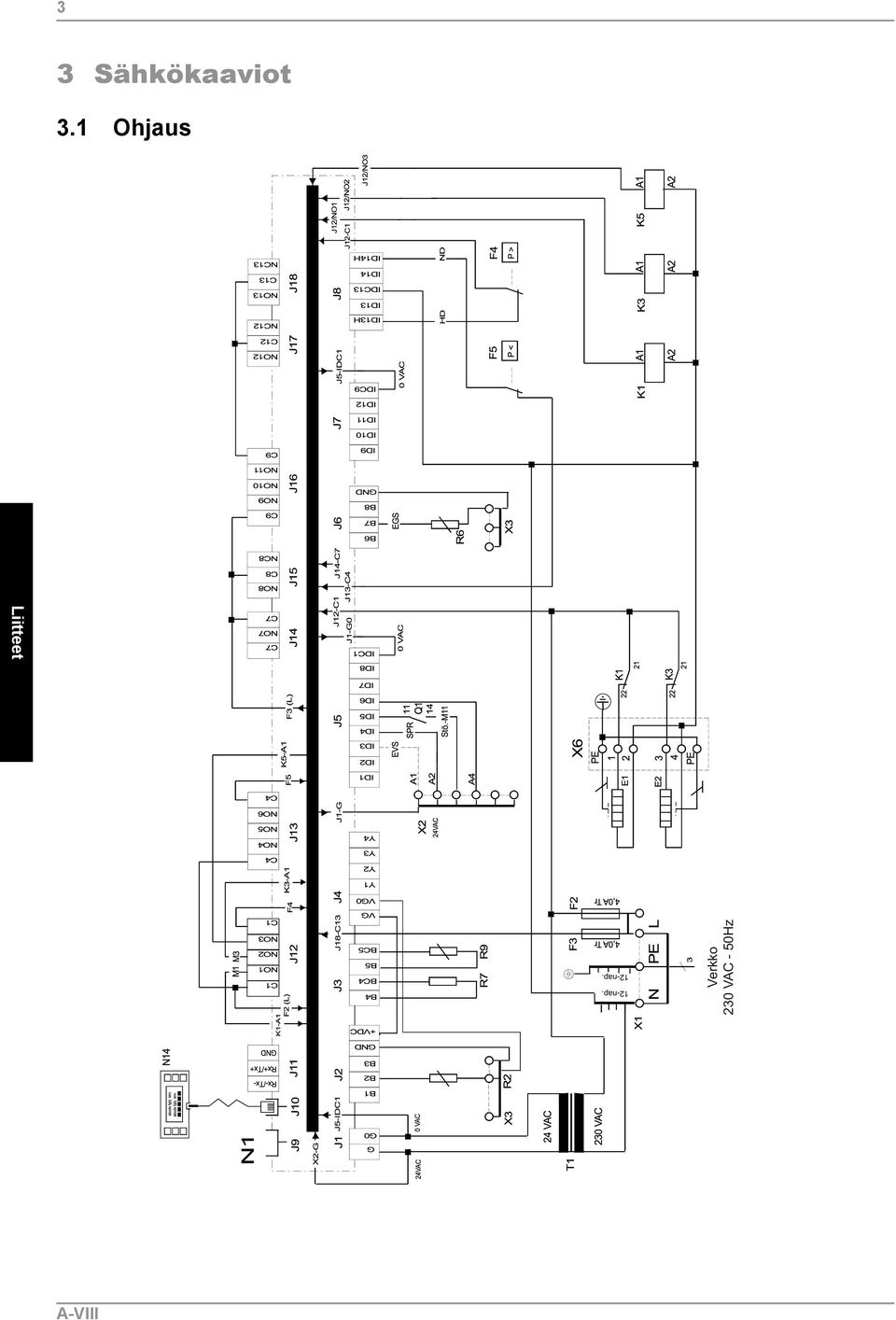

18 3 3 Sähkökaaviot 3.1 Ohjaus A-VIII

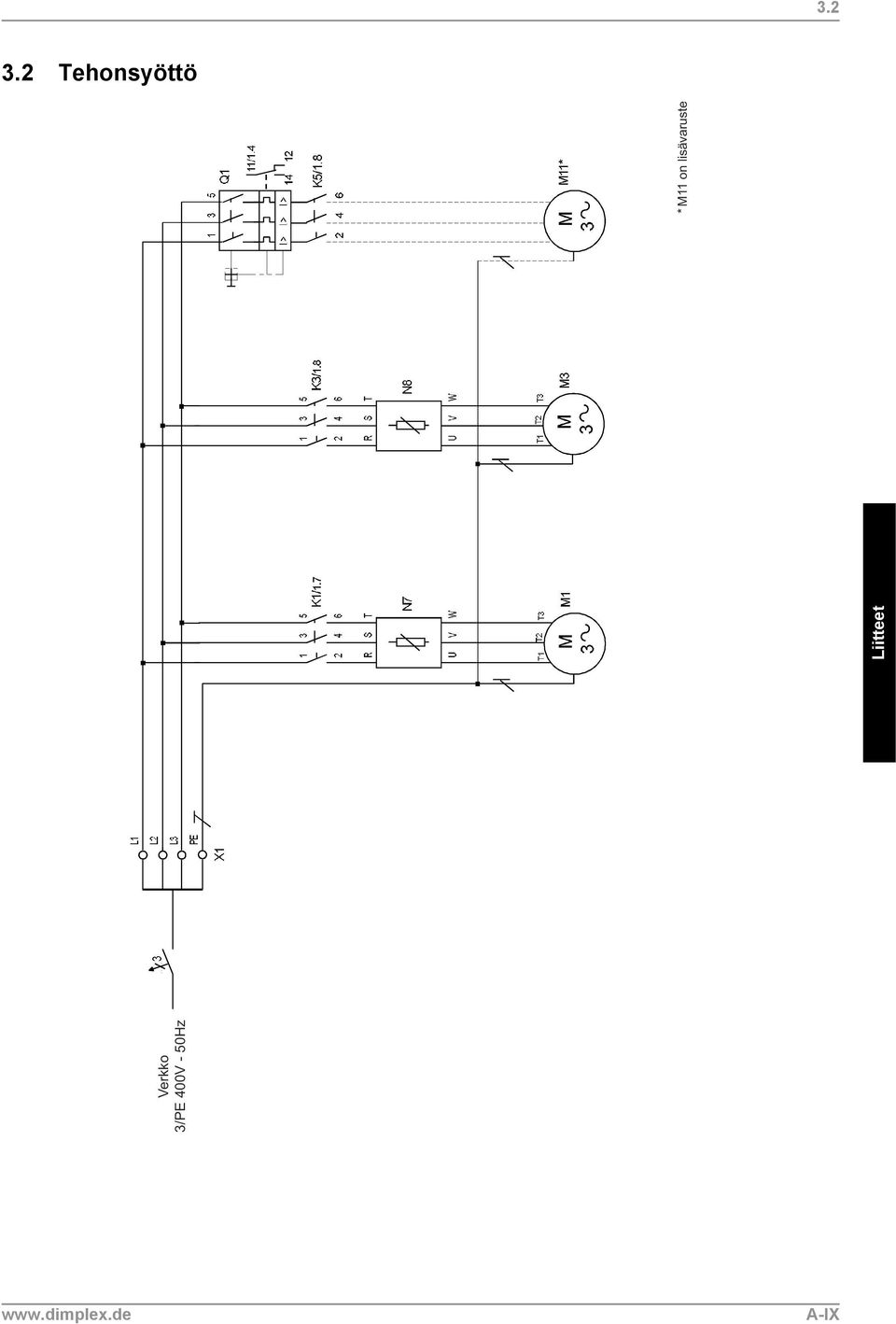

19 Tehonsyöttö A-IX

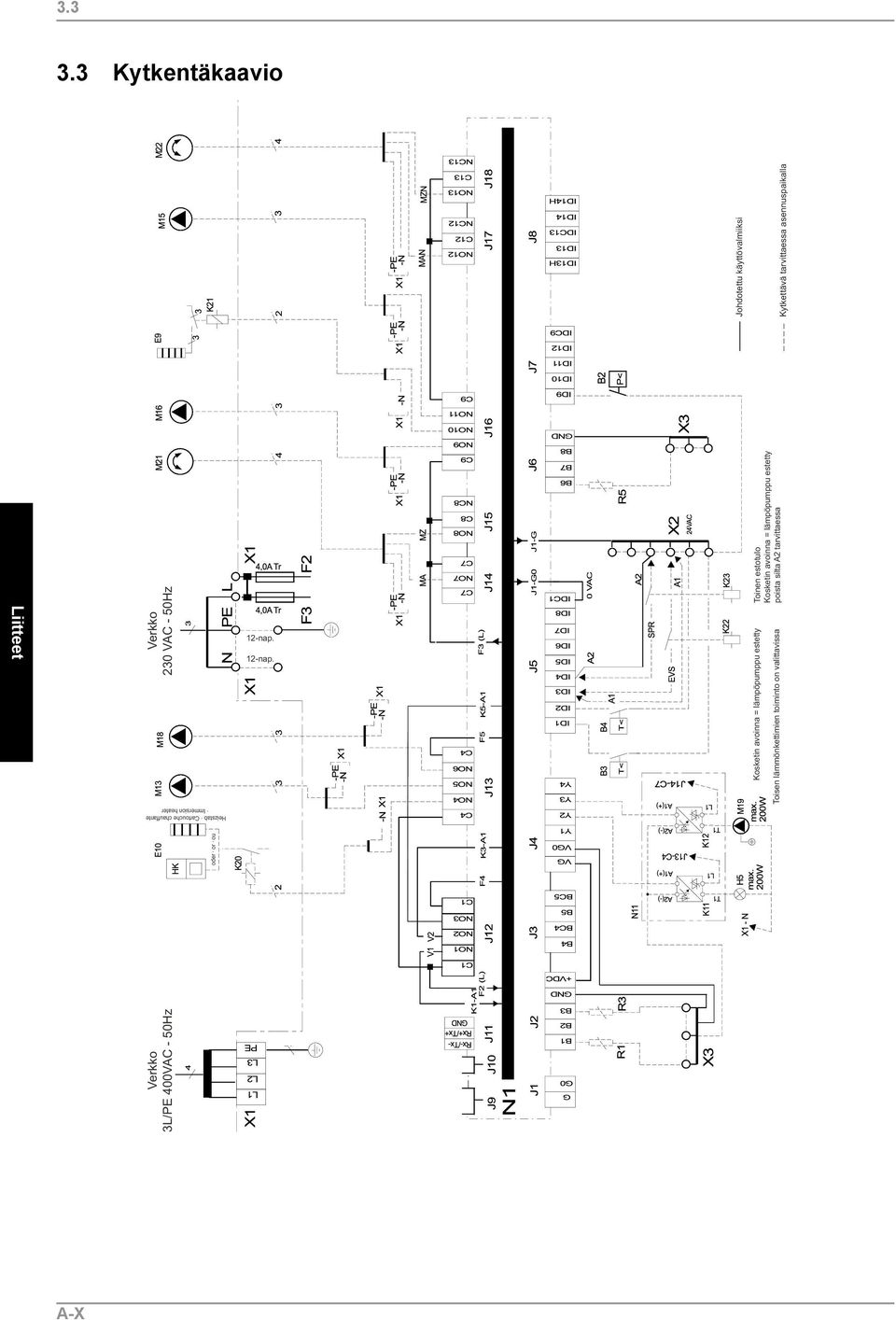

20 Kytkentäkaavio A-X

21 Selitykset A1 Johdinsilta, poistettava käytettäessä kunnallispalvelun estokontaktoria A2 Johdinsilta, on poistettava käytettäessä toista estosyöttöä A4 Johdinsilta, poistettava, jos kompressoria varten käytetään moottorisuojakontaktoria B2* Keruuliuoksen matalapainepressostaatti B3* Käyttöveden termostaatti (vaihtoehtona R3:lle) B4* Uima-allastermostaatti E1 Öljykammiolämmitys kompressori 1 E2 Öljykammiolämmitys kompressori 2 E9* Uppolämmitin käyttövesi E10* 2. Lämmöntuottaja (lämmityskattila tai sähk. lämmitysvastus) F2 Varoke N1-reletuloille J12 ja J13 4,0 ATr F3 Varoke N1-reletuloille J15 - J18 4,0 ATr F4 Korkeapainepressostaatti F5 Matalapainepressostaatti H5* Häiriömerkkivalo J1...J18 Kytkentäpiste N1:llä K1 1-kompressorin kontaktori K3 2-kompressorin kontaktori K5 Ensiöpumpun kontaktori (PUP) K11* Elektroninen Rele H5:lle (N11:lle) K12* Elektroninen Rele M19:lle (N11:lla) K20* Kontaktori 2. lämmönkehitin K21* Käyttöveden laippalämmittimen kontaktori K22* Kunnallispalvelun estokontaktori (ks. A1) K23* SPR-apukontaktori (ks. A2) M1 Kompressori 1 M3 Kompressori 2 M11* Ensiöpumppu M13* Lämmönkiertopumppu M15* Lämmönkiertopumppu 2. lämmönjakopiiri M16* Apukiertopumppu M18* Käyttövesikiertopumppu M19* Uima-allasveden kiertopumppu M21* Sekoitin pääpiiri M22* Sekoitin 2. lämmönjakopiiri N1 Lämpöpumpun säädin N7 Kompr. pehmokäynnistys 1 N8 Kompr. pehmokäynnistys 2 N11* Relemoduuli N14 Ohjauspaneeli Q1 Moottorisuoja M11 R1 Ulkoanturi R2 Paluuvesianturi R3* Käyttövesianturi (vaihtoehtona käyttöveden termostaatille) R5* 2. lämmönjakopiirin anturi R6 Lämpötilanrajoittimen anturi R7 Koodausvastus 8k2 R9 Virtausanturi T1 Turvaeristysmuuntaja 230/24VAC-28VA X1 Tehonsyötön ohjauksen kytkentärima 3L/PE-400VAC 50Hz / -L/N/PE-230VAC 50Hz / sulakkeet / N- ja suojamaadoitus X2 Kytkentärima 24VAC-jakaja X3 Kytkentärima GND-jakaja antureille X6 Kampikaukalolämmityksen liitäntärasia Lyhenteet EVS EVU-estokontaktori SPR Ylimääräinen estotulo MA Sekoitin AUKI MZ Sekoitin KIINNI * Osat on hankittava erikseen tai tilattava lisävarusteina A-XI

22 4 4 Putkikaava 4.1 Komponentit A-XII

23 Selitykset Suuntaisventtiili Sulkuventtiili Kolmitiesekoitin Kiertopumppu Paisunta-astia Sulkuventtiili, jossa suuntaisventtiili Varoventtiili Lämmön kuluttaja Lämpötila-anturi Joustava liitosletku (keruuliuos vesilämpöpumppu) / Maalämpöpumppu Lämpöpumpun ohjausyksikköön, Puskurisäiliö Lämpimän käyttöveden varaaja Lämmönlähde E9 M11 M13 Uppolämmitin käyttövesi Ensiökiertopumppu Lämmönkiertopumppu M15 M16 M18 M21 M22 N1 R1 R2 R3 R5 R13 EV KW WW Lämmönkiertopumppu 2. lämmönjakopiiri Apukiertopumppu Käyttövesikiertopumppu Sekoitin 3. lämmönjakopiiri Sekoitin 2. lämmönjakopiiri Säätöyksikkö Ulkoanturi Paluuvesianturi Käyttövesianturi 2. lämmönjakopiirin anturi 3. lämmönjakopiirin anturi Sähkönjakelujärjestelmä Kylmä vesi Lämmin käyttövesi A-XIII

24 5 5 Vaatimustenmukaisuusvakuutus A-XIV

25 6 6 Huoltotyöt Haltija: Nimi: Osoite: Puhelinnumero: Jäähdytyspiiri: Jäähdytysainetyyppi: Täyttömäärä kg:na: Hermeettisesti suljettuna: on ei Seuraavat huoltotyöt ja tiiviystestaukset on suoritettu direktiivin EU 842/2006 mukaisesti: Päivämäärä otettu/täytetty Suorittajayrityksen nimi: Tarkastajan allekirjoitus A-XV

26 6 A-XVI

27 6 A-XVII

28 Glen Dimplex Deutschland GmbH Geschäftsbereich Dimplex Am Goldenen Feld 18 D Kulmbach Oikeudet erehdyksiin ja muutoksiin pidätetään. +49 (0)
