1 Tuoteluettelo Energiataloudelliset ilmanvaihtolaitteet ilmamäärille l/s Uutuus! ientalolaitteiden mitoitusohjelma Enervent Energy Optimizer

2 SISÄYSUETTEO Enervent ro ilmanvaihtolaitteet l/s sivu 3 Vaakamalliset ro -ilmanvaihtolaitteet 6 A- ja MTR-sarja pyörivällä lämmönsiirtimellä 6 ATC- ja MTC-sarja levylämmönsiirtimellä 7 ystymalliset ro -ilmanvaihtolaitteet 8 RSA- ja RSM-sarja pyörivällä lämmönsiirtimellä 8 RCA- ja RCM-sarja levylämmönsiirtimellä 9 Cooler -sarjan ilmanvaihtolaitteet 10 Tulo- ja poistoilmalaitteet 11 ATT-, MTT,- AT- ja MT-sarja 11 Tulo- ja poistoilmalaitteet glykolilämmönvaihtimella 12 ATT-WG, MTT-WG, AT-WG ja MT-WG-sarja 12 ro-sarjan ohjausvaihtoehdot 13 Enervent pientaloilmanvaihtolaitteet l/s sivu 14 Enervent pientalolaitteet lämpimään tilaan 15 laza, ingvin, andion, elican ja egasos 15 Enervent pientalolaitteet lämpimään tai kylmään tilaan 16 TR-3, TR-6 ja TR-7 16 Enervent elican Greenair H ilmanvaihtolaite lämpöpumpulla 17 lämmitykseen ja jäähdytykseen Enervent EDX-sarjan ilmanvaihtolaitteet lämpöpumpulla 17 Enervent iccolo yhdistettäväksi liesituulettimen kanssa 18 ientalolaitteiden ohjausvaihtoehdot 19 Copyright Enervent Oy Ab Oikeudet muutoksiin pidätetään. Yhteystiedot 20 2 Enervent Oy Ab ipinätie ORVOO puh fax

3 Enervent ro ilmanvaihtolaitteet l/s Yleistä Enervent on menestyvä pohjoisen ilmastoon kehitettyjen ilmanvaihtolaitteiden valmistaja. Tuotteemme on kehitetty antamaan parhaan mahdollisen ilmankäsittelyn yhdistettynä tehokkaaseen energian säästöön. Enervent ro ilmanvaihtolaitteita valmistetaan yksitoista eri kokoa ilmamäärille l/s. Suuri laitevalikoima ja eri muunnelmien ja kätisyyksien runsaus takavat sen, että useimpiin kohteisiin löytyy paras mahdollinen laite ilmamääriä ja toimintoja ajatellen. Juuri oikean laitteen mitoittaminen on helppoa AirDesigner -mitoitusohjelmallamme. Air Designer -ohjelman viimeisin versio on haettavissa kotisivuiltamme tai tilattavissa CD:llä myyntiosastoltamme. Enervent ro -sarjaan kuuluu ilmanvaihtolaitteita pyörivällä lämmönsiirtimellä, ristivirtauslevylämmönsiirtimellä, glykolilämmönsiirtimellä sekä tuloilma- ja poistoilmalaitteita. Yksiosaisia ilmanvaihtolaitteita, joissa lähdöt ovat laitteen päällä valmistetaan 1 200:een l/s. Ilmanvaihtolaitteita, joissa lähdöt ovat sivuilla valmistetaan sekä yksi- että useampiosaisena 7 000:een l/s. Enervent ilmanvaihtolaitteet valmistetaan usealla ohjausvaihtoehdolla. aitteita saa myös ilman ohjausta. atsaus Enervent ilmanvaihtolaitteiden suorituskykyyn Ilmanvaihtolaite / -laiteryhmä RS-12 TR-7 EGASOS TR-6 EICAN ANDION TR-3 INGVIN AZA ICCOO l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s Ilmamäärä l/s Enervent Oy Ab ipinätie ORVOO puh fax

4 Tuotekuvaus Enervent ro -ilmanvaihtolaitteet ovat suodattimet, puhaltimet ja lämmönsiirtimen sisältäviä tiiviitä paketteja. aitteita on tarjolla kolmella eri lämmönsiirtimellä; pyörivällä lämmönsiirtimellä, ristivirtauslevylämmönsiirtimellä ja glykolilämmönsiirtimellä. Tuloilmalaitteet voidaan toimittaa joko sähköisellä tai vesikiertoisella jälkilämmityspatterilla ja/tai vesikiertoisella tai höyrystin jäähdytyksellä. oistoilmalaitteet voidaan toimittaa glykolipatterilla lämmön talteenottoa varten. aikkiin laitteisiin on tarjolla useampia ohjausvaihtoehtoja. aitteet voidaan myös toimittaa ilman automatiikkaa. Rakenne Enervent ro -ilmanvaihtolaitteet valmistetaan tukevasta alumiinikehyksestä ja vahvasta kaksivaippaisesta sinkkipeltikasetista, jonka välissä on 50 mm:n paloeriste, joka takaa tehokkaan lämpö- ja äänieristyksen. aikki saumat tiivistetään ilmavuotojen estämiseksi. aitteissa on lukittavat ja tiivistetyt huoltoluukut. uhaltimille ja lämmönsiirtimen moottorille asennetaan vakiona tarkistusikkunat. uhallinpaketit ja lämmönsiirrin ovat helposti poistettavissa laitteesta asennus- ja huoltotöiden helpottamiseksi. aitteen alla on säädettävät jalat. yörivä lämmönsiirrin yörivä lämmönsiirrin valmistetaan alumiinista ja asennetaan peltikoteloon. ämmönsiirrin on helposti vedettävissä laitteesta huoltoa ja puhdistusta varten. Siinä on huoltovapaat kuulalaakerit. ämmönsiirrintä pyörittää portaaton tai on/off sähkömoottori hihnalla. yörivällä lämmönsiirtimellä on korkea hyötysuhde, jopa 85 %. Ristivirtauslevylämmönsiirrin evylämmönsiirrin on valmistettu suolaveden kestävästä alumiinista ja se on varustettu ohituspellillä. Ilmanvaihtolaitteet ristivirtauslevylämmönsiirtimellä on ehdottomasti viemäröitävä. evylämmönsiirtimen hyötysuhde on noin 65 %. Glykolilämmönsiirrin ro -sarjaan kuuluu sekä erillisiä tulo- ja poistoilmalaitteita glykolilämmönsiirtimellä, että päällekkäin yhdeksi yksiköksi asennettavia laitteita. Tavallisesti patterit ovat toimitushetkellä täyttämättä. isaraerotin on saatavana lisävarusteena. arhaan mahdollisen talteenoton saavuttamiseksi valikoimaan kuuluu useita tehovaihtoehtoja sekä eri lamellijakoja. yörivä lämmönsiirrin Jälkilämmitys Enervent ro -ilmanvaihtolaitteet voidaan varustaa sähköisellä tai vesikiertoisella jälkilämmityspatterilla, jotta voidaan taata, että tuloilma on aina miellyttävän lämpöistä. Sähköisissä jälkilämmityspattereissa on vähintään kaksi ylikuumenemissuojaa. Vesikiertoiset jälkilämmityspatterit on aina varustettu jäätymissuojalla. Vesipatteria ohjaa 2- tai 3-tie venttiili sekä 0-10 V venttiilitoimilaite. Jälkilämmityspatteri on mallista riippuen joko asennettu laitteen sisään tai laitteen jälkeen asennettavaan eristettyyn koteloon. Ristivirtauslevylämmönsiirrin 4 Enervent Oy Ab ipinätie ORVOO puh fax

5 Jäähdytyspatteri Jäähdytyspattereina toimii alumiinilamelleista rakennetut nestekiertoiset tai höyrystinpatterit. Jälkijäähdytyspatteri on mallista riippuen joko asennettu laitteen sisään tai laitteen jälkeen asennettavaan eristettyyn koteloon. Enervent valmistaa myös laitteita, joissa on integroitu jäähdytyskojeikko. Energiatehokkaat puhaltimet Enervent ro -ilmanvaihtolaitteet toimitetaan suoravetoisilla kammiopuhaltimilla, joissa on B-pyörä ja taajuusmuuttaja. ammiopuhaltimet takaavat tasaisen ilmannopeuden ja vähentävät painehäviötä. uhaltimet asennetaan paksujen kumivaimentimien päälle. Tämä yhdistettynä puhallinpyörän muotoon antaa korkean hyötysuhteen ja matalat sisäiset painehäviöt, mikä myötävaikuttaa laitteiden mataliin äänitasoihin. SF - Specific Fan ower aitteilla on hyvin alhaiset SF-arvot huolellisesti suunniteltujen ratkaisujen ja tarkoin valittujen tuotteiden ja osien ansiosta. Ilmansuodattimet aitteet voidaan tarpeen mukaan varustaa suodattimilla luokassa F3:sta F9:ään. Tarvittaessa tarjolla on myös Hepa-suodattimia sekä kanavakotelot suodattimille. Suodattimet ovat helposti vaihdettavissa käytännöllisten asennuskiskojen ansiosta. Ulkolaitteet Enervent ro -ilmanvaihtolaitteita, joissa on lähdöt päädyissä, valmistetaan myös ns. ulkoilmalaitteina 100 mm:n eristyksellä, ulkoilmaritilällä ja jäteilmasuojalla. ätisyysvaihtoehtoja Enervent ro -sarjasta löytyy monta eri kätisyyttä ilmanvaihtolaitteille. öytyy yksiosaisia laitteita, joissa lähdöt ovat laitteen päällä tai päädyissä, moniosaisia laitteita, joissa lähdöt ovat päädyissä tai päädyissä ja ylös. aitteisiin voidaan myös liittää sekoitusosa pelteineen ym. Esikasatut pumppuryhmät Enervent tarjoaa esikasattuja ja -mitoitettuja pumppuryhmiä vesikiertoisiin lämmitys- ja jäähdytyspattereihin. Valikoimasta löytyy ryhmiä sekä 1~ että 3~ pumpuilla. umppuryhmät toimitetaan joko ilmanvaihtolaitteeseen valmiiksi asennettuina tai irrallisina esikasattuina ryhminä. Enervent Oy Ab ipinätie ORVOO puh fax

6 Vaakamalliset ro -ilmanvaihtolaitteet A- ja MTR-sarja pyörivällä lämmönsiirtimellä Tuotekuvaus: Ilmanvaihtolaite, jossa kanavalähdöt ovat päädyissä. Valmistetaan sekä yhdessä, että useammassa osassa. aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. yörivä lämmönsiirrin portaattomalla ohjauksella ja pyörimisvahdilla. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Sähköinen tai vesikiertoinen jälkilämmityspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Nestekiertoinen tai höyrystin jäähdytyspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmitys- ja jäähdytyspattereille. aitteet on saatavana myös sähkökeskuksella ilman ohjausta. isävarusteena kiertovesipumppu lämmitys- ja jäähdytyspattereille, ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. a b oot ja ilmamäärät: oko Ilmamäärät l/s anavaliitäntä eveys mm ()** orkeus mm ()** ituus mm ()** mm (axb)* x 300/ x x x x x x x x x * Vakiokokoiset kanavaliitännät. Moneen malliin on saatavana myös pyöreät liitännät. ** Mitat ovat yksiosaisen ilmanvaihtolaitteen mitat - mahdolliset lämmitys- ja jäähdytyspatterit tai pellit eivät sisälly. Useampiosaisten laitteiden mitat poikkeavat yllä olevista. 6 Enervent Oy Ab ipinätie ORVOO puh fax

7 ATC- ja MTC-sarja levylämmönsiirtimellä Tuotekuvaus: Ilmanvaihtolaite, jossa kanavalähdöt ovat päädyissä. Valmistetaan sekä yhdessä, että useammassa osassa. aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. evylämmönsiirrin ohituspellillä. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Sähköinen tai vesikiertoinen jälkilämmityspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Nestekiertoinen tai höyrystin jäähdytyspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmitys- ja jäähdytyspattereille. aitteet on saatavana myös sähkökeskuksella ilman ohjausta. isävarusteena kiertovesipumppu lämmitys- ja jäähdytyspattereille, ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. a b oot ja ilmamäärät: oko Ilmamäärät l/s anavaliitäntä eveys mm ()** orkeus mm ()** ituus mm ()** mm (axb)* x 300/ x x x x x x x x x * Vakiokokoiset kanavaliitännät. Moneen malliin on saatavana myös pyöreät liitännät. ** Mitat ovat yksiosaisen ilmanvaihtolaitteen mitat - mahdolliset lämmitys- ja jäähdytyspatterit tai pellit eivät sisälly. Useampiosaisten laitteiden mitat poikkeavat yllä olevista. HUOM! Oikeat mitat ja ilmamäärät mitoitetaan helpoiten Air Designer -mitoitusohjelmallamme. Enervent Oy Ab ipinätie ORVOO puh fax

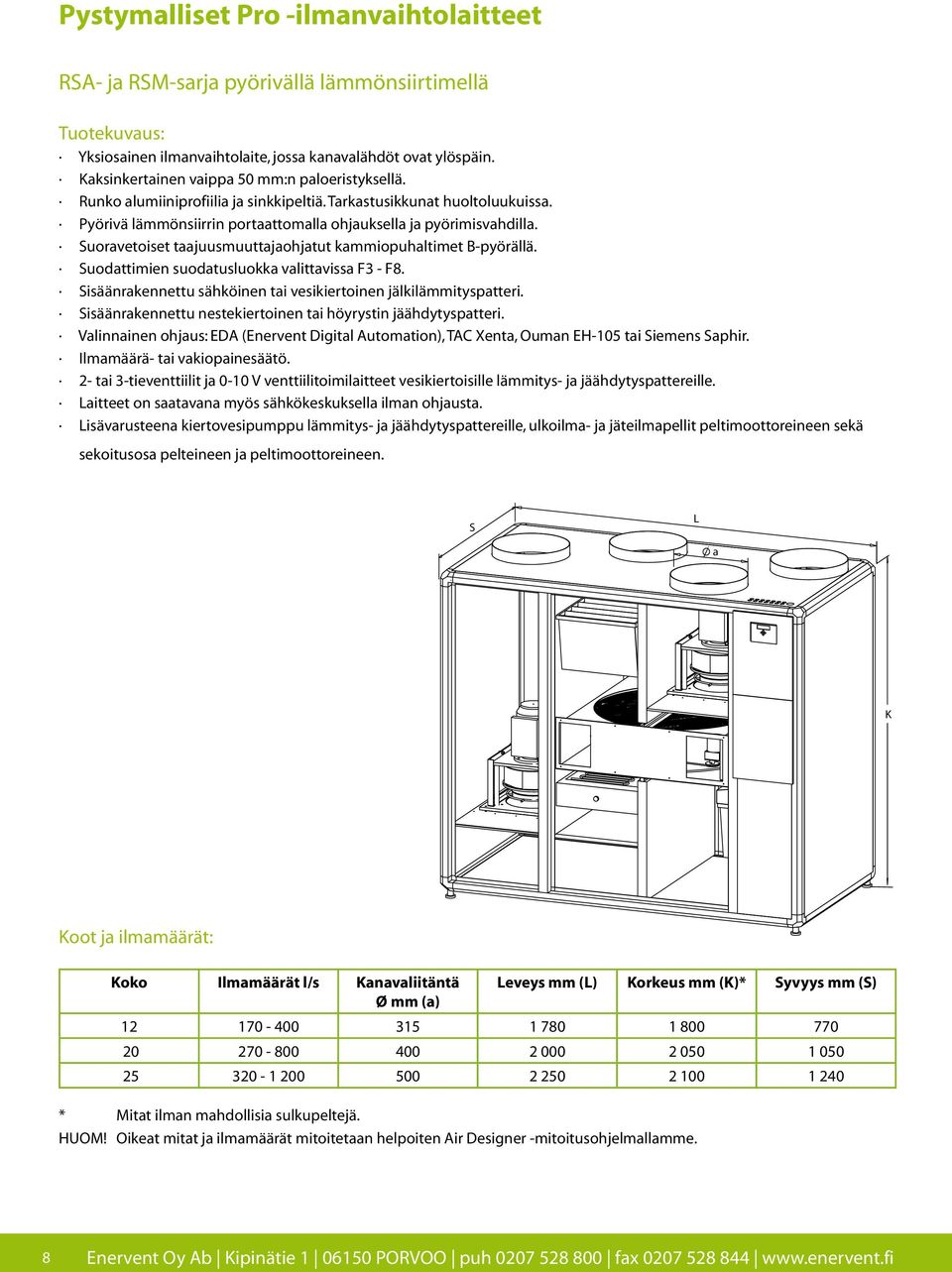

8 ystymalliset ro -ilmanvaihtolaitteet RSA- ja RSM-sarja pyörivällä lämmönsiirtimellä Tuotekuvaus: Yksiosainen ilmanvaihtolaite, jossa kanavalähdöt ovat ylöspäin. aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. yörivä lämmönsiirrin portaattomalla ohjauksella ja pyörimisvahdilla. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Sisäänrakennettu sähköinen tai vesikiertoinen jälkilämmityspatteri. Sisäänrakennettu nestekiertoinen tai höyrystin jäähdytyspatteri. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmitys- ja jäähdytyspattereille. aitteet on saatavana myös sähkökeskuksella ilman ohjausta. isävarusteena kiertovesipumppu lämmitys- ja jäähdytyspattereille, ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. S a oot ja ilmamäärät: oko Ilmamäärät l/s anavaliitäntä Ø mm (a) eveys mm () orkeus mm ()* Syvyys mm (S) * Mitat ilman mahdollisia sulkupeltejä. HUOM! Oikeat mitat ja ilmamäärät mitoitetaan helpoiten Air Designer -mitoitusohjelmallamme. 8 Enervent Oy Ab ipinätie ORVOO puh fax

9 RCA- ja RCM-sarja levylämmönsiirtimellä Tuotekuvaus: Yksiosainen ilmanvaihtolaite, jossa kanavalähdöt ovat ylöspäin. aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. Ristivirtauslevylämmönsiirrin ohituspellillä. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Sisäänrakennettu sähköinen tai vesikiertoinen jälkilämmityspatteri. Sisäänrakennettu nestekiertoinen tai höyrystin jäähdytyspatteri. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmitys- ja jäähdytyspattereille. aitteet on saatavana myös sähkökeskuksella ilman ohjausta. isävarusteena kiertovesipumppu lämmitys- ja jäähdytyspattereille, ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. S a oot ja ilmamäärät: oko Ilmamäärät l/s anavaliitäntä eveys mm () orkeus mm ()* Syvyys mm (S) Ø mm (a) * Mitat ilman mahdollisia sulkupeltejä. HUOM! Oikeat mitat ja ilmamäärät mitoitetaan helpoiten Air Designer -mitoitusohjelmallamme. Enervent Oy Ab ipinätie ORVOO puh fax

10 Cooler -sarjan ilmanvaihtolaitteet Ilmanvaihtolaitteet lämmön talteenotolla ja jäähdytyslaitteistolla Tuotekuvaus: aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. ämmönsiirrin. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. aite toimitetaan tuloilman Cooler-jäähdytysyksiköllä. Cooler-yksikkö on saatavana sekä vaaka että pystymallisiin Enervent ro -runkoihin. aitetoimitus sisältää jäähdytysyksikön lisäksi höyrystin- ja lauhdutinpatterin, varaajan, kompressorin sekä muut tarvittavat komponentit. ylmäaineena jäähdytyspatterissa käytetään ympäristöystävällistä R407C tai R410A. aite on suorahöyrystinjärjestelmä, eli kompressori pumppaa kylmäaineen lauhduttimeen, jossa se lauhtuu. Neste johdetaan paisuntaventiilille, jossa neste laajenee ja jäähdyttää tuloilmaa. Tuloilman lämpötilaa voidaan säätää elektroonisella kuumakaasun ohitusventtiilillä. ortaattomalla säädöllä varustetuissa laitteissa ei käytetä kuumakaasuohitusta, vaan kompressorin tuotolla säädetään tuloilman lämpötilaa. Jäähdytysteho riippuu ilmamäärästä, lämpötilasta ja ilmankosteudesta ja mitoitetaan tapauskohtaisesti. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmityspattereille. isävarusteena ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. Cooler jäähdytyslaitteisto on saatavana sekä vaaka että pystymallisiin laiterunkoihin. Yllä vaakamallinen A/MTR-runko Coolerilla. 10 Enervent Oy Ab ipinätie ORVOO puh fax

11 Tulo- ja poistoilmalaitteet ATT-, MTT,- AT- ja MT-sarja Tuotekuvaus: Ilmanvaihtolaite, jossa kanavalähdöt ovat päädyissä. Valmistetaan sekä yhdessä, että useammassa osassa. aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Sähköinen tai vesikiertoinen jälkilämmityspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Nestekiertoinen tai höyrystin jäähdytyspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmitys- ja jäähdytyspattereille. aitteet on saatavana myös sähkökeskuksella ilman ohjausta. isävarusteena kiertovesipumppu lämmitys- ja jäähdytyspattereille, ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. a a b b Tuloilmalaite ATT/MTT oistoilmalaite AT/MT oot ja ilmamäärät: oko Ilmamäärät l/s anavaliitäntä mm (axb)* ituus mm ()** Tulo / oisto orkeus mm ()** eveys mm ()** x / x / x / x / x / x / x / x / x / x / * Vakiokokoiset kanavaliitännät. Moneen malliin on saatavana myös pyöreät liitännät. ** Mitat ovat yksiosaisen ilmanvaihtolaitteen mitat - mahdolliset pellit eivät sisälly. Useampiosaisten laitteiden mitat poikkeavat yllä olevista. HUOM! Oikeat mitat ja ilmamäärät mitoitetaan helpoiten Air Designer -mitoitusohjelmallamme. Enervent Oy Ab ipinätie ORVOO puh fax

12 Tulo- ja poistoilmalaitteet glykolilämmönvaihtimella ATT-WG, MTT-WG, AT-WG ja MT-WG-sarja Tuotekuvaus: Ilmanvaihtolaite, jossa kanavalähdöt ovat päädyissä. Valmistetaan sekä yhdessä, että useammassa osassa. aksinkertainen vaippa 50 mm:n paloeristyksellä. Runko alumiiniprofiilia ja sinkkipeltiä. Tarkastusikkunat huoltoluukuissa. Suoravetoiset taajuusmuuttajaohjatut kammiopuhaltimet B-pyörällä. Suodattimien suodatusluokka valittavissa F3 - F8. Sähköinen tai vesikiertoinen jälkilämmityspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Nestekiertoinen tai höyrystin jäähdytyspatteri asennettu eristettyyn koteloon laitteen ulkopuolelle. Valinnainen ohjaus: EDA (Enervent Digital Automation), TAC Xenta, Ouman EH-105 tai Siemens Saphir. Ilmamäärä- tai vakiopainesäätö. 2- tai 3-tieventtiilit ja 0-10 V venttiilitoimilaitteet vesikiertoisille lämmitys- ja jäähdytyspattereille. aitteet on saatavana myös sähkökeskuksella ilman ohjausta. isävarusteena kiertovesipumppu lämmitys- ja jäähdytyspattereille, ulkoilma- ja jäteilmapellit peltimoottoreineen sekä sekoitusosa pelteineen ja peltimoottoreineen. Toimitetaan glykolilämmönvaihtimella. isaraerotin saatavana lisävarusteena. a a b b Tuloilmalaite ATT/MTT oistoilmalaite AT/MT oot ja ilmamäärät: oko Ilmamäärät l/s anavaliitäntä mm (axb)* ituus mm () Tulo / oisto** orkeus mm ()** eveys mm ()** x / x / x / x / x / x / x / x / x / x / * Vakiokokoiset kanavaliitännät. Moneen malliin on saatavana myös pyöreät liitännät. ** Mitat ovat yksiosaisen ilmanvaihtolaitteen mitat - mahdolliset pellit eivät sisälly. Useampiosaisten laitteiden mitat poikkeavat yllä olevista. HUOM! Oikeat mitat ja ilmamäärät mitoitetaan helpoiten Air Designer -mitoitusohjelmallamme. 12 Enervent Oy Ab ipinätie ORVOO puh fax

13 ro-sarjan ohjausvaihtoehdot TAC Xenta Enervent ilmanvaihtolaitteet on saatavana myös pelkällä sähkökeskuksella tai ilman ohjausta. TAC Xenta säätölaitteet ovat vapaasti ohjelmoitavia säätimiä, joilla voidaan toteuttaa lähes kaikenlaisia ohjaus- ja säätötoimintoja. TAC Xenta säätimen vakiotoimintoja: aksi asetusarvoinen, viikkokello ohjattu joko vakioilmamääräsäädöllä tai vakiokanavapainesäädöllä. askadi kytketty poistoilmasäätö, tuloilman minimi ja maksimirajoituksilla. ämmityksen säätö ja ohjaus sekä sähkö- että vesipatterille. Jäähdytyksen säätö ja ohjaus sekä vesikiertoiselle että höyrystinjäähdytykselle. Jälkijäähdytys, jäätymisvaara ym. toiminnot. ortaaton TO:n säätö, sulatustoiminnolla (ilmavirrasta riippuvalla sulatusrajan asetusarvolla). esäyöjäähdytys, hiilidioksidi- ja kosteustehostukset, hätäseis / palovaara pysäytys, htt :// /tac. if hälytysulostulo, suodatinhälytykset, ON-liitäntä sekä tulo- ja poistoilman palovaarahälytykset. + Ouman EH-105 EH-105 säädin sisältää kaikki tarvittavat mittaus-, ohjaus- ja säätötoiminnot, joita tarvitaan ilmanvaihtojärjestelmän toiminnassa. Säätimeen on liitettävissä 18 kpl samanaikaista mittaustietoa (kuusi NTC-mittausta, viisi lähetinmittausta sekä seitsemän digitaalista kosketintietoa). EH-105 säätimen perustoimintoja: Säätimellä voidaan ohjata taajuusmuuttajaohjattuja sekä perinteisiä kontaktoriohjattuja puhaltimia. Taajuusmuuttajaohjattuja puhaltimia voidaan säätää ilmavirran tai kanavapaineen mukaan tai vaihtoehtoisesti puhaltimia voidaan ajaa aseteltavan pyörimisnopeuden mukaan. Säätimessä on helppokäyttöiset kello-ohjelmat: Säätimessä on neljäportainen (pelti-, TO-, lämmitys-, jäähdytysporras) sarjasäätö lämpötilan ohjaukseen. Hälytysulostulo esäyöjäähdytys * ON sovitinkortti, RS-485 väyläsovitin, MODBUS sovitinkortti ja GSM- modeemi * EH-686 Input/Output-yksikkö. Yksiköllä voidaan toteuttaa erilaisia reletoimintoja (esim. huippuimurin ohjaus) sekä mittaus- ja hälytystoimintoja. * = lisävarusteita OUMAN - O EH-I ESC i Siemens Siclimat Saphir ACX36 Siemens Saphir säätimen perustoimintoja: Valinnainen lämpötilanohjaus; tuloilma, huonelämpötila/poistoilma, sekä tuloilmasäätö ulkoilman lämpötilan kompensoinnilla. aksinkertaiset asetusarvot riippuen käyttötavasta. Yökäyttö lämmityksellä ja jäähdytyksellä. Jäädytyksen ohjaus. Ilmamäärä- tai vakiopainesäätö. A ja B hälytykset. alo- ja savuhälytys. Aikakello. alopeltien verryttely. * Avoin yhteys ModBUS, ON, TC/I, GSM verkkojen kautta. * = lisävarusteita Enervent Oy Ab ipinätie ORVOO puh fax

14 Enervent pientaloilmanvaihtolaitteet l/s Ominaisuuksia Energiataloudellisuus ämmön talteenotto on yli kaksi kertaa viranomaisten vaatimuksia tehokkaampi. Verrattuna perinteiseen lämmön talteenottojärjestelmään, pyörivän lämmönsiirtimen energiasäästö on tavallisessa omakotitalossa jopa satoja euroja suurempi vuodessa. Nyt Enervent pientalolaitteet on saatavana myös energiataloudellisilla tasavirtapuhaltimilla. Terveellisyys Tehokas suodatus valinnan mukaan. Ainutlaatuinen talviaikainen kosteudenpalautus estää sisäilman liiallisen kuivumisen, pitäen sen terveellisellä tasolla. Älykkyys Ohjaus valittavissa tarpeiden mukaan. Valikoimassa mm. monipuolinen ohjaus, joka hoitaa järjestelmää automaattisesti ja huomaamattomasti mahdollisimman pienellä kulutuksella. Monipuolisuus aajasta, hyvällä maulla toteutetusta valikoimasta löytyy oikea ratkaisu joka kotiin. isävarusteena valittavissa mm. maakylmä ja Internetohjaus. otimaisuus ehitetty ja valmistettu Suomessa ohjolan ankariin olosuhteisiin. Oma huoltoyhtiö Enervent Servcie Oy takaa nopean ja ammattitaitoisen palvelun tänään ja tulevaisuudessa. atsaus Enervent ilmanvaihtolaitteiden suorituskykyyn Ilmanvaihtolaite / -laiteryhmä RS-12 TR-7 EGASOS TR-6 EICAN ANDION TR-3 INGVIN AZA ICCOO l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s Ilmamäärä l/s 14 Enervent Oy Ab ipinätie ORVOO puh fax

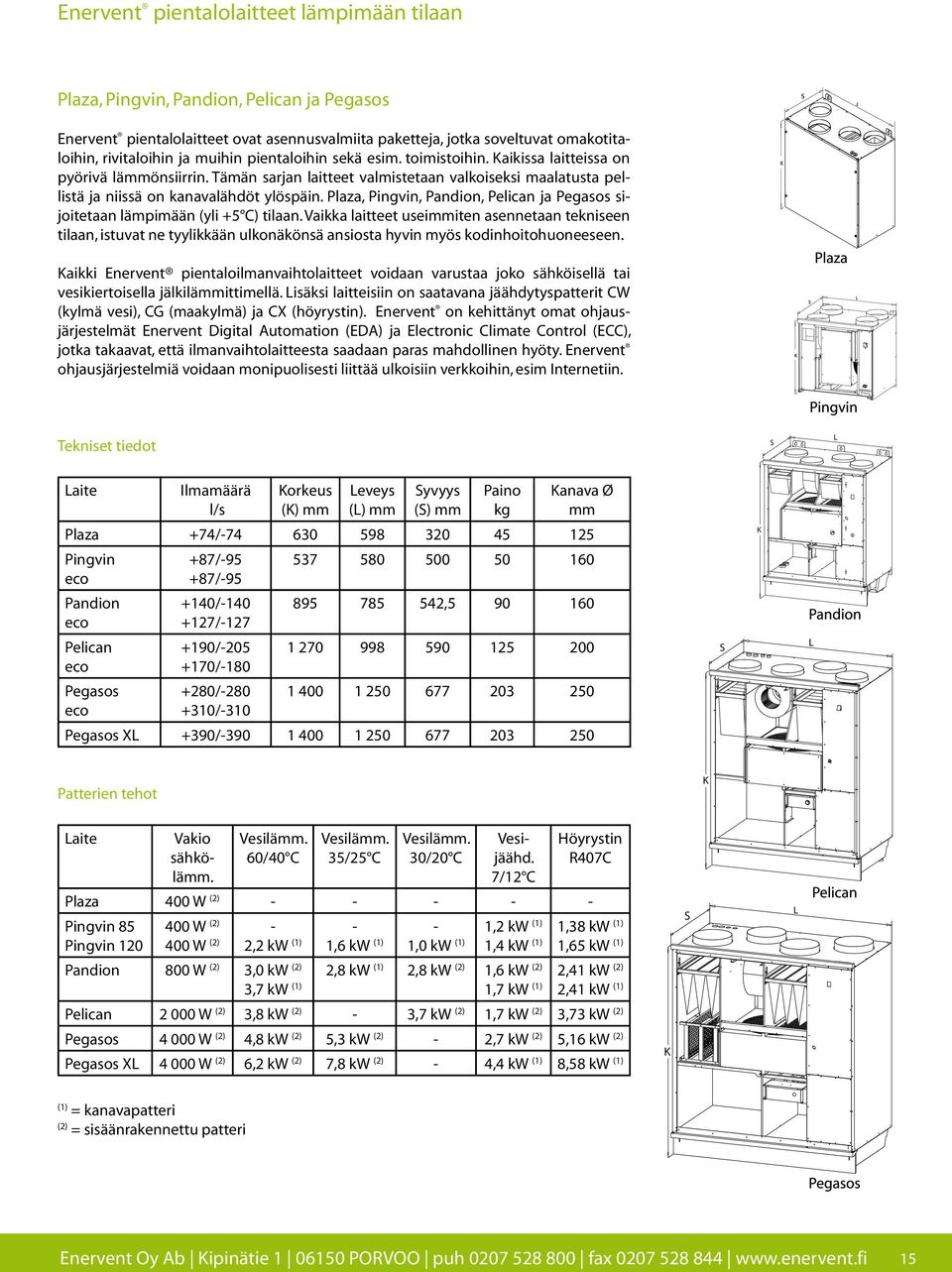

15 Enervent pientalolaitteet lämpimään tilaan laza, ingvin, andion, elican ja egasos Enervent pientalolaitteet ovat asennusvalmiita paketteja, jotka soveltuvat omakotitaloihin, rivitaloihin ja muihin pientaloihin sekä esim. toimistoihin. aikissa laitteissa on pyörivä lämmönsiirrin. Tämän sarjan laitteet valmistetaan valkoiseksi maalatusta pellistä ja niissä on kanavalähdöt ylöspäin. laza, ingvin, andion, elican ja egasos sijoitetaan lämpimään (yli +5 C) tilaan. Vaikka laitteet useimmiten asennetaan tekniseen tilaan, istuvat ne tyylikkään ulkonäkönsä ansiosta hyvin myös kodinhoitohuoneeseen. aikki Enervent pientaloilmanvaihtolaitteet voidaan varustaa joko sähköisellä tai vesikiertoisella jälkilämmittimellä. isäksi laitteisiin on saatavana jäähdytyspatterit CW (kylmä vesi), CG (maakylmä) ja CX (höyrystin). Enervent on kehittänyt omat ohjausjärjestelmät Enervent Digital Automation (EDA) ja Electronic Climate Control (ECC), jotka takaavat, että ilmanvaihtolaitteesta saadaan paras mahdollinen hyöty. Enervent ohjausjärjestelmiä voidaan monipuolisesti liittää ulkoisiin verkkoihin, esim Internetiin. Tekniset tiedot S aite Ilmamäärä l/s orkeus () mm eveys () mm Syvyys (S) mm aino kg anava Ø mm laza +74/ ingvin eco andion eco elican eco egasos eco +87/ / / / / / / / , egasos X +390/ S atterien tehot aite Vesilämm. 60/40 C Vesilämm. 35/25 C Vesilämm. 30/20 C Vakio sähkölämm. Vesijäähd. 7/12 C Höyrystin R407C laza 400 W (2) ingvin 85 ingvin W (2) ,2 kw (1) 1,38 kw (1) 400 W (2) 2,2 kw (1) 1,6 kw (1) 1,0 kw (1) 1,4 kw (1) 1,65 kw (1) S andion 800 W (2) 3,0 kw (2) 3,7 kw (1) 2,8 kw (1) 2,8 kw (2) 1,6 kw (2) 2,41 kw (2) 1,7 kw (1) 2,41 kw (1) elican W (2) 3,8 kw (2) - 3,7 kw (2) 1,7 kw (2) 3,73 kw (2) egasos W (2) 4,8 kw (2) 5,3 kw (2) - 2,7 kw (2) 5,16 kw (2) egasos X W (2) 6,2 kw (2) 7,8 kw (2) - 4,4 kw (1) 8,58 kw (1) (1) = kanavapatteri (2) = sisäänrakennettu patteri Enervent Oy Ab ipinätie ORVOO puh fax

16 Enervent pientalolaitteet lämpimään tai kylmään tilaan TR-3, TR-6 ja TR-7 Enervent pientaloilmanvaihtolaitteet ovat asennusvalmiita paketteja, jotka soveltuvat omakotitaloihin, rivitaloihin ja muihin pientaloihin sekä esim. toimistoihin. aikissa laitteissa on pyörivä lämmönsiirrin. Enervent TR-sarja on hyvä valinta, mikäli kojeen ei välttämättä tarvitse olla maalattu. Tämän sarjan laitteiden kotelo on valmistettu galvanisoidusta pellistä ja kanavalähdöt ovat päädyissä eikä laitteen päällä. TR-laitteet asennetaan useimmiten ullakolle. Vakiona TR-3:ssa ja TR-6:ssa on 25 mm:n eristys, TR-7:ssa on 50 mm:n eristys. isäeristyksellä laitteet voi huoletta asentaa myös kylmälle ullakolle. aikki Enervent pientalolaitteet voidaan varustaa joko sähköisellä tai vesikiertoisella jälkilämmittimellä. isäksi laitteisiin on saatavana jäähdytyspatterit CW (kylmä vesi), CG (maakylmä) ja CX (höyrystin). Enervent on kehittänyt omat ohjausjärjestelmät Enervent Digital Automation (EDA) ja Electronic Climate Control (ECC), jotka takaavat, että ilmanvaihtolaitteista saadaan paras mahdollinen hyöty. Enervent ohjausjärjestelmiä voidaan monipuolisesti liittää ulkoisiin verkkoihin, esim Internetiin. Tekniset tiedot aite TR-3 eco TR-6 eco TR-7 eco Ilmamäärä l/s +110/ / / / / /-360 eveys () mm orkeus () mm Syvyys (S) mm aino kg anava Ø mm TR-7-X +390/ atterien tehot aite TR-3-85 TR TR TR TR-7 eco Vakio sähkölämmitin Vesilämmitin 60/40 C Vesilämmitin 35/25 C Vesilämmitin 30/20 C Vesijäähdytin 7/12 C Höyrystin R407C 500 W (2) ,4 kw (1) 1,65 kw (1) 500 W (2) 2,6 kw (1) 1,9 kw (1) 1,6 kw (1) 1,6 kw (1) 1,93 kw (1) W (2) W (2) 4,0 kw (2) W (2) 6,7 kw (2) 5,8 kw (2) 6,0 kw (2) W (2) 7,6 kw (2) 7,3 kw (2) ,1 kw (2) 3,82 kw (2) 3,7 kw (2) 4,3 kw (2) 2,3 kw (2) 4,56 kw (2) 2,7 kw (1) 5,54 kw (1) 3,8 kw (1) 7,35 kw (1) TR-7-X W (2) 8,0 kw (2) 7,8 kw (2) - 4,1 kw (1) 7,52 kw (1) (1) = kanavapatteri (2) = sisäänrakennettu patteri S S 16 Enervent Oy Ab ipinätie ORVOO puh fax

17 Enervent elican greenair H Enervent Greenair H on uusi innovaatio, joka tarjoaa yhdessä energiatehokkaassa paketissa merkittävän säästön pientalon ilmanvaihto- sekä lämmitys- ja viilennyskustannuksissa. aitteen ylivoimaisen korkea energian talteenotto perustuu pyörivän lämmönsiirtimen ja invertterikäyttöisen, portaattoman lämpöpumpun yhdistelmään. aite ottaa asunnon poistoilmasta lämpöä talteen sekä lämpöpumpulla että pyörivällä lämmönsiirtimellä. ämpöpumppu antaa ylivoimaisen lämpöhyötysuhteen, koska se aloittaa lämmityksen asunnosta poistettavasta ilmasta eikä kylmästä ulkoilmasta H Nyt on mahdollista yhdellä ja samalla järjestelmällä saada asuntoon sekä terveellinen sisäilma että merkittävää lisälämpöä. Samalla saadaan keino viilentää taloa hellepäivinä kilowatteja ja luontoa säästäen, hyvällä omallatunnolla. oska erillisiä ulko- tai sisäyksiköitä ei ole, Enervent Greenair H soveltuu erinomaisesti myös kohteisiin, joissa julkisivumääräykset eivät mahdollista lämpöpumpun ulkoyksikköä talon ulkopuolelle. Greenair H sopii lämmityksen tukijärjestelmäksi tavallisiin rakennuksiin sekä pääasialliseksi lämmitysjärjestelmäksi nykyaikaiseen passiivitaloon. aite säästää pientalon lämmityskustannuksia vähentämällä tehokkaasti ilmanvaihdon kautta tapahtuvaa lämpöhäviötä ja lämmittämällä tuloilmaa. Ilmanvaihtolaitteeseen integroitu lämpöpumppu osallistuu tehokkaasti talon lämmitykseen ottamalla talteen lämpöä lähes tasalämpöisestä poistoilmasta ja lämmittämällä tuloilmaa. Ulkoilmalämpöpumppu sen sijaan ottaa talteen lämpöä ulkoilmasta, joka pohjoisen ilmastossa on useimmiten huomattavasti huonelämpötilaa alempi. Integroidun lämpöpumpun lämpökerroin on näin ollen selkeästi ulkoilmalämpöpumppua korkeampi. Greenair H :n lämpökerroin eli CO on ainutlaatuisen korkea, jopa 7,8. elican greenair H 1270 Greenair EDX -sarja Ensimmäisessä tuotantovaiheessa sisäänrakennettu Greenair H -tekniikka on saatavissa Enervent elican -ilmanvaihtolaitteen runkoon. aikkiin laitemalleihin ei kuitenkaan voida asentaa lämpöpumppupakettia sisään. Tähän Enervent tarjoaa ratkaisuksi Greenair EDX-sarjaa. EDX-sarjan paketit sisältävät Enervent greenair ilmanvaihtolaitteen EDA-automatiikalla, höyrystin/ lauhdutinpatterin sekä lämpöpumppu-ulkoyksikön. H Enervent Oy Ab ipinätie ORVOO puh fax

18 Enervent iccolo Enervent iccolo on ilmanvaihtolaite pyörivällä lämmönsiirtimellä, joka on suunniteltu yhdistettäväksi liesituulettimeen ja asennettavaksi keittiöön lieden yläpuolelle. aite on valmis paketti ohjauksineen, jolla on mahdollista säätää puhallinnopeutta, lämmönsiirrintä ja jälkilämmitystä. iccolossa on automaattinen lämmönsiirtimen sulatustoiminto ja kondenssivesiliitäntä. aikki liesituulettimesta tuleva ilma johdetaan lämmönsiirtimen ohi. Tästä syystä suosittelemme erillisen poistoilmaventtiilin asentamista keittiöön lämmön talteenoton saavuttamiseksi. Enervent iccolo voidaan asentaa joko liesikuvulla tai ilman. iesikupu voidaan asentaa joko suoraan kiinni ilmanvaihtolaitteeseen tai liittää iccoloon kanavalla. Nopeussäätö tapahtuu joko liesituulettimesta tai irrallisesta nopeussäätimestä. Vakio laitetoimitukseen sisältyy kiinnityslistat keittiökaapiston integrointilevylle. Edut orkea lämpötilahyötysuhde energiataloudellisella pyörivällä lämmönsiirtimellä. Neljä (4) puhallinnopeutta valittavissa liesikuvusta. Mitoitusta ja asennusta helpottavat eri kätiset (vasen ja oikea) vaihtoehdot. Hiljainen UOIMA Ø 125 JÄTEIMA 320 OISTOIMA 525 TUOIMA IESI- TUUETIN HUOTOUUU uvassa vasenkätinen iccolo. Tuotannossa on myös oikeakätinen malli, eli peilikuva ylläolevasta. Asennusvaihtoehdot: TR iccolo TR iccolo Ilmanvaihtokanava TR iccolo Ilmanvaihtokanava TR iccolo aapeli 8 x 1.5 mm² aapeli 8 x 1.5 mm² aapeli 8 x iesikupu Enerventiltä. iesikupu asennettu iccoloon. Nopeussäätö liesikuvusta. iesikupu Enerventiltä. iesikupu asennettu iccoloon kanavalla. Nopeussäätö liesikuvusta. Muu liesikupu. iesikupu asennettu iccoloon kanavalla. Erillinen nopeussäädin. Ei liesikupua. Erillinen nopeussäädin. TR = Muuntaja puhallinnopeuden säätöön = ikaliitin 18 TR = Muuntaja puhallinnopeuden säätöön = ikaliitin Enervent Oy Ab ipinätie ORVOO puh fax

19 ientalolaitteiden ohjausvaihtoehdot Electronic Climate Control (ECC) erusohjaus, jonka tärkeimmät ominaisuudet ovat: max Neljä puhallinnopeutta. Mahdollisen sähköisen jälkilämmityksen ohjaus neljässä portaassa C. ämmön talteenotto päälle/pois termostaatti ohjaus. Ylipaineautomatiikka, eli ns. takkakytkin. Vaati toimiakseen painonapin (lisävaruste). Huoltovalo, joka muistuttaa suodattimien vaihdosta ja ilmoittaa mahdollisista ongelmista. otentiaalivapaat koskettimet ulkoiseen ohjaukseen. min on / off Enervent Digital Automation (EDA)! EDA on Enerventin ja kenties markkinoiden kehittynein ja laajin ohjausjärjestelmä. Ohjauksen lukuisat toiminnot on helposti käyttäjän ulottuvilla ohjainpaneelin selkeiden valikkojen ja useiden pikatoimintojen avulla. EDA-ohjauksen tärkeimmät toiminnot ovat: ahdeksan nopeutta vaihtovirtapuhaltimille, portaaton ohjaus tasavirtapuhaltimille. ortaaton 0-10 V ohjaus lämmönsiirtimelle. osteus- ja hiilidioksiditehostus. Hiilidioksidianturit lisävarusteita. Talviaikainen kosteuden palautus. esäyöjäähdytys ja jäähdytyksen talteenotto. A- ja B-hälytykset. Viikko- ja vuosikello. Vakiona Modbus RTU. Tehostus. Toimisto- tai kotikäyttö. Tila: otona ikatoiminnot C + Valikko Enervent Oy Ab ipinätie ORVOO puh fax

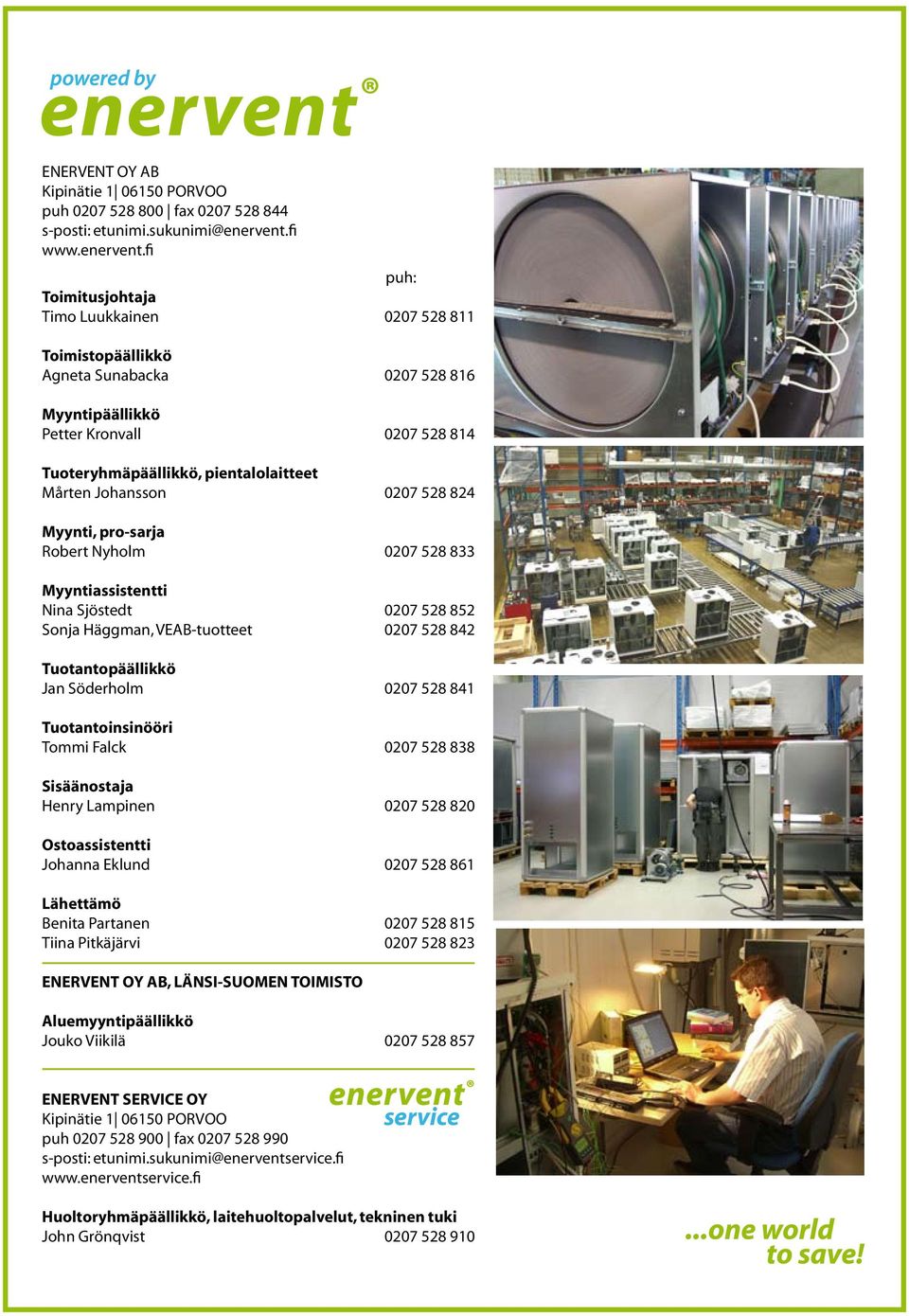

20 ENERVENT OY AB ipinätie ORVOO puh fax s-posti: etunimi.sukunimi@enervent.fi puh: Toimitusjohtaja Timo uukkainen Toimistopäällikkö Agneta Sunabacka Myyntipäällikkö etter ronvall Tuoteryhmäpäällikkö, pientalolaitteet Mårten Johansson Myynti, pro-sarja Robert Nyholm Myyntiassistentti Nina Sjöstedt Sonja Häggman, VEAB-tuotteet Tuotantopäällikkö Jan Söderholm Tuotantoinsinööri Tommi Falck Sisäänostaja Henry ampinen Ostoassistentti Johanna Eklund ähettämö Benita artanen Tiina itkäjärvi ENERVENT OY AB, ÄNSI-SUOMEN TOIMISTO Aluemyyntipäällikkö Jouko Viikilä ENERVENT SERVICE OY ipinätie ORVOO puh fax s-posti: etunimi.sukunimi@enerventservice.fi service Huoltoryhmäpäällikkö, laitehuoltopalvelut, tekninen tuki John Grönqvist
