VILJASIILO Ø 7,5M PYSTYTYSOHJE Lue ohjekirja huolellisesti ennen siilon kokoamista ja talleta se vastaisuuden varalle.

Transkriptio

1 VILJASIILO Ø 7,5M PYSTYTYSOHJE Lue ohjekirja huolellisesti ennen siilon kokoamista ja talleta se vastaisuuden varalle. Yrittäjäntie 22, Ylihärmä puh fax

2 VILJASIILO PYSTYTYSOHJE sivu 1 SISÄLLYSLUETTELO PERUSTUSKUVAT erillinen liite VILJASIILON PYSTYSOHJE SISÄLLYSLUETTELO LÄHETYKSEN SISÄLTÖ... 2 SIILON SEINÄMIEN AINEVAHVUUDET JA PAINOT... 3 RUUVIEN MENEKKI OSIIN... 3 RUUVITARVIKEMENEKKI YHTEENSÄ:... 4 SAMI VILJASIILON KOKOAMISOHJE... 5 TÄRKEÄÄ MUISTAA SIILOA KOOTESSA... 5 PERUSTUKSEN VALU (kts. siilon perustuskuvat)... 5 Siilon kokoamisessa tarvittavat työkalut... 5 NOSTOTELINEIDEN JA KESKIMASTON RAKENTAMINEN... 6 SIILON KOKOAMINEN... 8 Ylimmän seinäkerroksen kokoaminen... 8 Ylävanteen kiinnitys... 8 Katon kokoaminen... 9 Kattoelementtien kiinnitys, vaihe Kattoelementtien kiinnitys, vaihe Kattohupun kiinnitys... 9 Lapeluukun kiinnitys Kattotikkaiden kiinnitys SEURAAVIEN SEINÄELEMENTTIEN RAKENTAMINEN VALMIIN SIILON KIINNITTÄMINEN PERUSTUKSIIN (kts. perustuskuvat) Seinätikkaiden kokoaminen RUUVIKULJETTIMEN SUOJAPUTKI SIILON TÄYTTÖ JA TYHJENNYS VAIPAN TUENTA...15 RUUVIKULJETTIMEN TUENTA.. 16

3 sivu 2 VILJASIILO PYSTYTYSOHJE LÄHETYKSEN SISÄLTÖ KPL 1. Ruuvitarvikelaatikko, katso seur. sivu, kohta ruuvitarvikkeet Seinälevyt. Katso seur. sivu, kohta ainevahvuustaulukko. 8 / kerros 3 Peruslevy16 kpl ja L-kiinnike 32 kpl sekä 32 kpl kiilankkuria pystytukien kiinnittämiseen 1 srj 4. Kattolevyt 27 kpl + 1 kpl jossa kattoluukun reikä 500 mm Kattoluukku, halkaisija 500 mm. Sarana ja lukitusosat Kattohuppu, johon hitsattu täyttöputki 250 mm V-raudat kattohupun ja kattoelementin väliin Katon sadehattu mm pikapanta 1 8. Kansi 315 muovi 1 9. Ylävanne katon kiinnittämiseksi seinään, pituus Nostolevyt 50*75*450, siilon kokoonpanon ajaksi Asennus-apupuikko, halkaisija 12 mm Seinäluukun runko Luukku runkoon Säppi luukkuun Suojapelti seinäluukkuun Ruuvikuljettimen läpivienti Seinätuet,katso erillinen taulukko Suojaputki 315 L=4,5 M Suojaputken panta Suojaputken kannatin Massapuristin Viljasiilon perustuskuva Viljasiilon pystytysohje Kattotikkaat tikasrunko 4,5M 1 L-kiinnike huppuun L-kiinnike, keskelle L-kiinnike, räystäälle ja keskelle 2 yläkaari 2 U-kiinnikke yläkaari / kattotikas 2 U-kiinnikke seinätikas / kattotikas Seinätikkaat Perusosa 3,3 m kpl Jatke 2,7 m kpl Jatke 0,9 m kpl L-kiinnike 0,2 m kpl 209 m 3 / 4 kerrosta m 3 / 5 kerrosta m 3 / 6 kerrosta m 3 / 7 kerrosta m 3 / 8 kerrosta m 3 / 9 kerrosta m3/10 kerrosta m3/11 kerrosta

4 VILJASIILO PYSTYTYSOHJE sivu 3 SIILON SEINÄMIEN AINEVAHVUUDET JA PAINOT Seinämän vahvuus / mm Kerros 209 m m m 3 332m m 3 414m m3 469m3 Kerrospaino 1. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Katto 910 kg 2. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 mm kerros 288 kg 3. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 2,0 mm kerros 385 kg 4. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Seinäluukku 31 kg 5. 2,0 2,0 2,0 2,0 2,0 1,5 1,5 Läpivienti 10 kg 6. 2,0 2,0 2,0 2,0 2,0 2,0 7. 2,0 2,0 2,0 2,0 2,0 8. 2,0 2,0 2,0 2,0 9. 2,0 2,0 2, ,0 2,0 11 2,0 Paino/kg Pystytuet.Tilavuus m 209m3 250m3 291m3 332m3 371m3 414m3 455m3 496m3 2810mm mm Uretaanii RUUVIEN MENEKKI OSIIN M10*20 kpl M8*35 kpl M10*80 kpl M10*35 Pohjakerros 368 Toinen kerros (luukku) Seuraavat kerrokset 320 Viimeisen kerroksen ylävanne 112 Katto + täyttö ja lapeluukku Kattotikkaat 12 4 Seinätikkaat 4 - kerrosta 6 6 " 5 - " 8 8 " 6 - " " 7 - " 12 8 " 8 - " " 9 - "

5 sivu 4 VILJASIILO PYSTYTYSOHJE RUUVITARVIKEMENEKKI YHTEENSÄ: SIILON KOKO Ruuvi + mutteri M10x20 Ruuvi + mutteri M10x80 Ruuvi + mutteri M8x35 Aluslevy DIN ,5/20 s=2 Korialuslevy DIN ,5/30 s=2,5 Massa tuubia 209 m m m m m m m m M10*35 ruuvi+ mutteri

6 VILJASIILO PYSTYTYSOHJE sivu 5 SAMI VILJASIILON KOKOAMISOHJE Lue ohjeet useampaan kertaan ennen pystytystä, niin opit muistamaan osien nimet ja työjärjestyksen. Etene kokoamisessa vaiheittain selostetussa järjestyksessä, niin vältyt ongelmilta. TÄRKEÄÄ MUISTAA SIILOA KOOTESSA 1. OHJEITA NOUDATTAMALLA SELVIÄT SIILON PYSTYTYKSESTÄ NOPEIMMIN 2. AINEVAHVUUS ON OHUEMPI YLEMMISSÄ SEINÄKERROKSISSA (kerrosten ainevahvuudet sivulla 3) 3. MUISTA TIIVISTEMASSA 4. YLÄVANNE KIINNITTÄÄ YLIMMÄN SEINÄKERROKSEN JA KATON TOISIINSA. 5. KATTOA KOOTESSA JÄTÄ KAIKKI RUUVIT LÖYSÄLLE, ÄLÄ KIRISTÄ ENNENKUIN KAT- TO ON KOKONAAN VALMIS 6. NOUDATA YKSITYISKOHTAISESTI SIILON KATON KOKOAMISOHJEITA (sivu 8) PERUSTUKSEN VALU (kts. siilon perustuskuvat) Siilon pohjaperustus valetaan joko suoraksi tai kartioksi. Mikäli halutaan välttää siilon tyhjennyksessä lapiotyötä, olisi alusta valettava mahdollisimman jyrkäksi kartioksi. Jyrkkä kartio antaa myöskin huomattavasti lisätilaa. Jos rakennuspaikka on alava, ja on odotettavissa vaikeuksia pohjaveden kanssa, suosittelemme rakennuspaikan nostamista hiekkapatjalle ja valamaan perustus mahdollisimman korkeaksi. Perustusvalun vahvuus määräytyy siilon koon ja rakennuspaikan maapohjan laadun mukaan. Rakennuslupa ym. paikallisissa tapauksissa on käännyttävä rakennusviraston puoleen. Siilon kokoamisessa tarvittavat työkalut 2 kpl 17 mm lenkkiavain tai hylsy ja räikkä 1 kpl asennus-apupuikko (sisältyy toimitukseen) 6 kpl seinäkerroksen nostamiseksi tarvitt. nostolevyt (sis.toim.) 6 kpl " " " nostotaljat Paineilmatoiminen ruuvinväännin tai akkuporakone on nopein tapa kiristää pultit. Nostolevyt voi myöhemmin kiinnittää ylimmäiseen seinäelementtiin ruuvikuljettimen molemmille puolille kuljettimen tukiköysille.

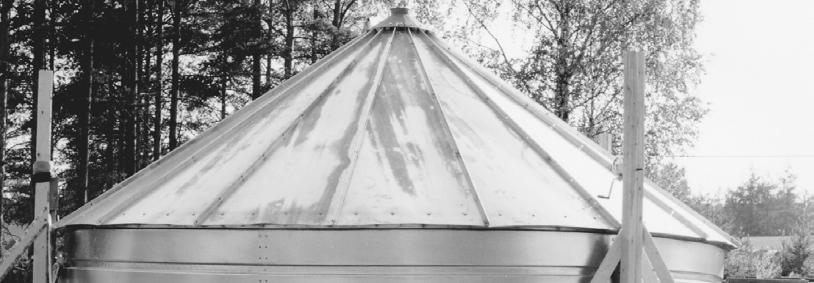

7 sivu 6 VILJASIILO PYSTYTYSOHJE NOSTOTELINEIDEN JA KESKIMASTON RAKENTAMINEN Siilon kokoaminen onnistuu helpoiten käyttämällä nosturia. Tällöin kootaan ensin ylin kerros ja katto perustuksen päälle. Sen jälkeen siiloa nostetaan kattohupusta ja kootaan muut kerrokset. Kattohupun alla käytetään esim. auton rengasta, jotta nostettaessa kattoon kohdistuva kuormitus on tasainen. Siilon kokoamiseksi valmistetaan paikanpäällä 6 kpl puisia nostotelineitä taljoille Kuva 1., jotka sijoitetaan tasaisin välein siilon ulkopuolelle. Kuva 2. Siilon nosto voidaan suorittaa 2 kerrosta samalla nostolevyjen kiinnityksellä, jolloin nostotelineiden korkeus on 4 m. Tällöin nostolevyt ovat samalla paikalla kahden kerroksen noston ajan. Etuna on ettei nostolevyjä ja telineitä tarvitse siirtää joka nostolla. Haittana on taljojen vaikeampi hallinta ja telineiden huonompi tukevuus. Toinen mahdollisuus on nostaa vain yksi kerros ja siirtää noston jälkeen nostolevy seuraavaan kerrokseen. Tällöin nostotelineiden korkeus on 3 m. Etuna on parempi tukevuus ja taljojen vähäisempi liikevara. Haittana telineiden ja nostolevyjen siirto joka nostolla. Kts. myös Seuraavien seinäelementtien kiinnittäminen s.11.. Kuva 1. Nostoteline On myös mahdollista koota siilo alhaalta ylöspäin, jolloin nostoja ei tarvita. Haittana on tarvittavien telinerakennelmien korkeus. Ylin kerros ja katto voidaan myös koota siilon viereen ja nostaa nosturilla viimeksi paikoilleen. Nostopukit Nostolevyt kiinnitetään seinäelementin pystysaumaan. Sauma puolessa välissä. Kuva 2. Siilo nostettu nostopukkien ja taljojen avulla. Seuraava kerros kootaan. Seinäelementit tulevat limittäin. Muista tiivistemassa.

8 VILJASIILO PYSTYTYSOHJE sivu 7 Katon kokoamiseksi tehdään väliaikainen keskimasto keskelle siiloa. Keskimaston päässä voidaan käyttää myös auton rengasta. tai pyöreää vanerilevyä Kuva 3. Keskimaston rakentaminen.

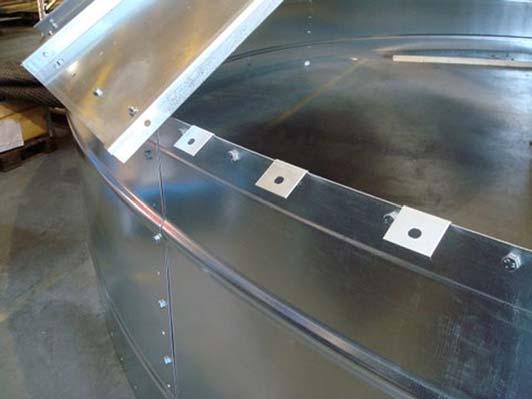

9 sivu 8 VILJASIILO PYSTYTYSOHJE SIILON KOKOAMINEN Ylimmän seinäkerroksen kokoaminen Seinäelementit kiinnitetään M10*20 kuusioruuveilla. Ulkopuolelle teräsaluslevy, sisäpuolelle teräsaluslevy ja mutteri. Tiivistemassaa voi tarvittaessa käyttää myös aluslevyjen yhteydessä. Ensin kootaan siilon ylin seinäkerros perustuksen päälle. AINEVAHVUUS ON OHUEMPI YLEMMIS- SÄ KERROKSISSA (katso seinämien ainevahvuustaulukko sivu 2). Ennen elementtien kiinnittämistä, levitetään tiivistemassa reikärivien väliin. Kuva 4. Tiivistemassa kuivaa melko nopeasti, joten levitä massa vain yhteen elementtiin kerrallaan. Tiivistemassan menekki on 2,0 tuupia kerrokseen. Älä levitä massaa kovin lähelle reunoja, ettei se ruuveja kiristettäessä pursua ulos saumoista ja sotke elementtejä. Kuva 4. Tiivistemassan levitys seinäelementtiin. Massaa voidaan käyttää myös aluslevyjen yhteydessä. Seinäelementeissä kiristetään ensin profiilien vieressä olevat ruuvit, jolloin ne ohjaavat osaltaan elementit paikoilleen. Ennen kiristämistä on varmistuttava siitä, että siilo on ehdottoman suorassa, koska muuten seuraavien kerrosten kiinnittäminen suoraan on vaikeampaa. Ylävanteen kiinnitys Kun ylin (ensimmäinen) seinäkerros on koottu, kiinnitetään ylävanteet (8 kpl) katon kiinnittämiseksi seinäänmuista jättää ylävanteiden ruuvit löysälle. Kuva 5. Kuva 5,Ylävanne kiinnitetään sisäpuolelle

10 VILJASIILO PYSTYTYSOHJE sivu 9 Katon kokoaminen Siilon katon ollessa tässä vaiheessa näinkin alhaalla, kootaan ja tiivistetään se aivan valmiiksi täyttöaukkoineen, kattoluukkuineen ja kattotikkaineen. Sivulla 9 on selostettu katon kokoaminen vaiheittain. Kattoelementtien kiinnitys, vaihe 1 Ennen kattoelementtien kiinnitystä on asennettava itse rakennettu keskimasto paikoilleen tukemaan kattoelementtejä yläpäästään. Kaksi kattoelementtiä ladotaan yksitellen paikoilleen ja kiinnitetään alapäästään seinän ylävanteeseen sekä toisiinsa. pareittaan joka puolelle siiloa Muista jättää kaikki ruuvit vielä löysälle. Huomioi tikkaiden ja kattoluukun sijoitus oikeaan suuntaan. Kattoa kootessa kiinnitä kattotikkaiden L-kiinnikkeet samalla oikeille paikoilleen. Kuvat Älä unohda tiivistemassaa kattoelementtien välistä. Menekki n. 1 tuupi. Pursota massaa ohut kerros saumaan. Kattoelementtien kiinnitys, vaihe 2 Kuva 6. Massan laitto kattoelementtien väliin. Loput kattoelementit kiinnitetään vain toisiinsa, ei lainkaan siilon seinän ylävanteeseen. Kiinnittämätön sauma jää keskelle vain toisiinsa kiinnitettyihin elementteihin. Elementtejä tuetaan alapäästään (etteivät väännä kattorakennetta) kunnes kaikki kattoelementit on kiinnitetty. Asennusapupuikkoja tarvittaessa apuna käyttäen siirretään vain toisiinsa kiinnitettyjä elementtejä räystäässä olevista reistään kääntämällä niin, että viimeinen sauma sattuu kohdalleen. Tämän jälkeen kattoelementtien viimeinen sauma kiinnitetään. Seuraavaksi kiinnitetään loputkin kattoelementtien alapäät. Jätä vielä kaikki ruuvit löysälle. Älä mene katolle ennen kuin kaikki ruuvit on kiinnitetty. Kattohupun kiinnitys Kuva 7. V-palojen asennus kattohupun ja kattoelementin väliin. Kattohuppu tulee elementtien päälle. Kattohuppu kiinnitetään vasta kun katto on koottu muuten valmiiksi. Yläpuolelta laitetaan pultit M10*80 yksi kerallaan kattoelementin ja kattohupun läpi. Alapuolelle korilaatta 10,5 / 30 s=2,5 ja mutteri M10. Jokaisen kattosauman ja kattohupun väliin tulee V-muotoinen pala. Kuva 7. Kun kattohuppu on kiinnitetty, kiristetään ensin kattoelementtien pystysaumojen ruuvit, sitten vaakasauman ruuvit, kattohupun ruuvit ja lopuksi kiristetään ylävanteen ja seinäelementtien väliset ruuvit.

11 sivu 10 VILJASIILO PYSTYTYSOHJE

12 VILJASIILO PYSTYTYSOHJE sivu 11 Lapeluukun kiinnitys Kattotikkaiden kiinnitys Lapeluukun kiinnikkeet ruuvataan paikoilleen M10x20 ja luukku kiinnitetään. Kuva 12. Esim. ruuvikuljettimia saa kiinnittää ainoastaan kattohuppuun. Muihin kattorakenteisiin ei saa kiinnittää mitään sitä rasittavia laitteita. Kattotikkaan yläkiinniikkeet ruuvataan kattohupun pultteihin. Kattotikkaat 4,5 m kiinnitetään jo paikallaan oleviin kiinnikkeisiin.. Kuvat yläpään L-kiinnike, tikkaan ympärille käännettävä M10x20 2. yläpään L-kiinnike, kattohuppuun kiinnnitettävä (pyöreä reikä kattohuppuun) M10x20 3. keskelle L-kiinnike, tikkaan ympärille käännettävä M10x20 4. keskelle L-kiinnike, kattoelementtiin kiinnnitettävä (pyöreä reikä kattoelementtiin) M10x20 Kuva 8. Kattotikkaiden asennussarja. 5. räystään L-kiinnike, kattoelementtiin kiinnnitettävä M10x 20 Katon keskikiinnik M 10*2 Asennetaan kinnikeen 4. ja Räystään L-kiinikkeiden välille Kattoon porattaviin reikiin. Tiivistetää huolellisesti massalla. 6. seinätikkaan L-kiinnikkeet M10x20 7. U-kiinnikkeet yläkaari / kattotikas ja seinätikas / kattotikas 2 kpl M8x35 / kiinnike Kuva 9. Seinätikkaiden asennussarja.

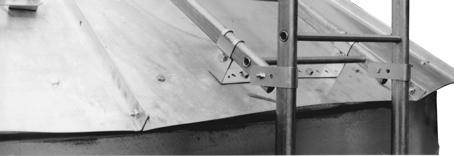

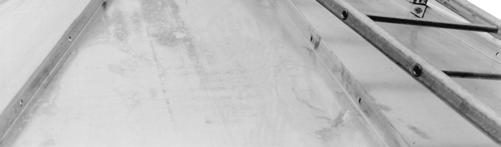

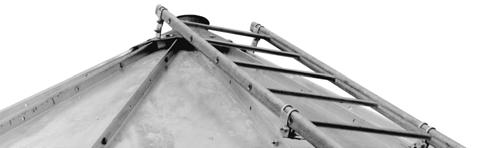

13 sivu 12 VILJASIILO PYSTYTYSOHJE Seinätikkaiden yläpää kiinnitetään yläkaareen. M8x Kuva 10. Kattotikkaiden yläpään kiinnitys kattohuppuun ja seinäelementtiin. Kuva 11. Kattotikkaiden alapään ja kaiteiden kiinnitys. Kattoluukku Kuva 12. Katto koottuna tikkaineen ja kattoluukkuineen.

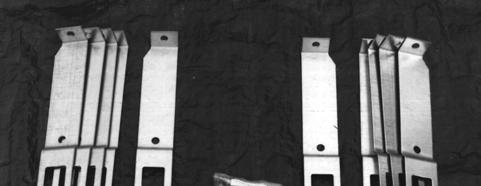

14 VILJASIILO PYSTYTYSOHJE sivu 13 SEURAAVIEN SEINÄELEMENTTIEN RAKENTAMINEN Siilon mukana toimitetut kuusi nostolevyä kiinnitetään noston ajaksi seinäelementin pystysaumoihin taljojen kohtaan mahdollisimman tasaisin välein. Siilo nostetaan nostopukkien ja taljojen avulla n. 90 cm maasta. Sijoita nostopukit mahdollisimman lähelle siiloa. Tämän jälkeen kiinnitetään toiseksi ylin seinäkerros ylimmäisen seinäkerroksen alaosaan. Kerrosten pystysaumat osuvat ylimmäisten elementtien puoliväliin pituussuunnassa. Kuva 2. Pystysaumoja kiristettäessä, on pyrittävä eliminoimaan taljojen kampeava vaikutus joka pyrkii vääntämään seinämän pystysaumaa kaarelle. Jokaiseen vaakasaumaan kiinnitetään tikastuet (ei ylimmäiseen ja alimmaiseen saumaan). Seinätikkaita jatketaan sitä mukaa kun siilo nousee ylemmäksi. Kuva 13. Siilon koosta riippuen kootaan joko kaksi tai kolme kerrosta Kiinnittämällä ruuvit vain vaakasaumoihin sekä 2-3 Ruuvia pystysaumaan/kerros/sauma. Pystytukia asennettaessa nämä ruuvi pitää irrottaa Pystytukien asennusta varten Pystytukien asennus: Pystytuet asennetaan sisäpuolelle Pystytuet asennetaan ensimmäiseen kerrokseen Alkaen ensimmäisestä reiästä ylimmäisen vaakasauman alta kun on kyseessä 5,6,8,9,11 kerroksinen siilo, Toisesta kerroksesta ensimmäisestä reiästä vaakasauman alta, Kun kyseessä on 4,7,10 kerroksinen siilo Pystytukia on kahden mittaisia,katso oheinen taulukko Kerroksia Lyhyt 1873/kpl Pitkä 2810/kpl Pystytuen ja seinäelementin väliin jäävä profiilin ura täytetään uretaanilla

15 VILJASIILO PYSTYTYSOHJE sivu 14 TUKI JOKA PYSTYSAUMAN JA VAIPPALEVYN PUOLEEN VÄLIIN PUUTTUVAT REIÄT PORATAAN ASENNETTAESSA 2 MK 1:5 1 A A 50 REIÄT TUKIPAKKIIN PORATAAN ASENNETAESSA Ø 10-6 kpl A-A KIINNITYSTARVIKEMÄÄRÄT SISÄLTÄVÄT SEINÄTUISTA JOHTUVAN LISÄTARPEEN Osa Nimitys Muoto, mitat Kpl 5 Aluslaatta ZN M10 DIN Kuusiomutteri ZN M10 DIN Kuusioruuvi ZN M10X20 DIN Tukipalkki 2002 ZN U-2X40X89 L= Seinätuki 2002 ZN 50X94X Seinätuet kiinnitetään jokaiseen 1. ja 2. kerroksen pystysaumoihin. Seinätukia jatketaan ylös asti edellisellä sivulla esitetyllä tavalla. Tukipalkki säädetään pohjaamaan perustukseen VAIPAN TUENTA

16 sivu 14 VILJASIILO PYSTYTYSOHJE Seinätikkaiden L- kiinnikkeet kattotikkaiden alle Kuva 13. Seinätikkaiden kiinnikkeet. seinäluukku Nostolevyt irrotetaan ja siirretään alemmaksi riippuen nostotelineiden ja siilon korkeudesta. Loput kerrokset kootaan samalla periaatteella. Toiseksi alimmaiseen kerrokseen asennetaan VALMIIN SIILON KIINNITTÄMINEN PERUSTUKSIIN (kts. perustuskuvat) Siilo kiinnitetään perustuksiin kiilankkureilla Käyttämällä peruslevyjä ja kulmakiinnikkeitä Seinätikkaiden kokoaminen Seinätikkaat kiinnitetään kiinnikkeisiinsä ylhäältä alkaen. Ensimmäinen 3,3 m pitkä tikas kiinnitetään kattotikkaiden yläkaareen M8x35 (Kuva 11) ja seinässä jo Kuva 14. Seinäelementtien limitys. valmiina oleviin kiinnikkeisiin. Kiinnikkeet taivutetaan tikkaan ympärille ja ruuvataan kiinni M10x20. Seuraavat tikkaat kiinnitetään ylimmän jatkoksi pisimmistä alkaen M8x35. Toimitukseen sisältyvät tikasmitat riippuvat siilon korkeudesta (kts. sivu 1, lähetyksen sisältö/seinätikkaat).

17 VILJASIILO PYSTYTYSOHJE sivu 15 RUUVIKULJETTIMEN SUOJAPUTKI Tuen korkeutta voidaan säätää. M10x20 Suojaputki on asennettava siten, että kuljettimen syöttöpää osuu keskelle siilon pohjaa. Suojaputkesta katkaistaan ylimääräinen pituus pois (siilon pohjasta putken päähän n.500 mm). Tarkoitus on, että suojaputki ulottuu ruuvikuljettimen avoimeen syöttöosaan saakka. Suojaputken tukiraudat kiinnitetään siilon pohjaan kiilapulteilla. Kuva 15. Ruuvikuljettimen suojaputki ja tuki. Tuen alapää pultataan siilon perustukseen. Seinäluukussa on kuljettimen läpivienti ja erillinen sisäänaukeava, saranoitu luukku. Aukon koko 545x545 mm. Aukon suojana on sadepelti ja kuljettimen Läpiviennin suojana muovinen suojahattu. Kuva 16. Seinäluukku Seinäluukulle ja ruuvikuljettimen läpiviennile leikaan kuvien mukaiset reiät Luukku laitetaan yleensä toiseksi alimmaiseen kerrokseen,

18 sivu 16 VILJASIILO PYSTYTYSOHJE SIILON TÄYTTÖ JA TYHJENNYS Siilon koossa pysyminen siilo täynnä perustuu tasaiseen kuormitukseen. Siilon täytössä ja tyhjäyksessä on siis hyvin tärkeää,että vilja leviää tasaisesti siilossa. Näin estetään epätasainen kuormittaminen.ts. siilo on aina täytettävä täyttöluukusta, jossa on 250 mm:n putki ohjaamassa viljaa keskelle siiloa. Putken ulos jäävä osa on muotoiltu pikapannallejoten siihen voidaan liittää muita kuljetinputkia. Vilja kuljettimelta Pikaside Ø 250 putki Ø 250 Viljan ohjainputki Siilon vakiovarustukseen kuuluu viljan ohjainputki, pikaside ja pikasiteellä kiinnitettävä sadehattu.

19 VILJASIILO PYSTYTYSOHJE sivu 17 Ruuvikuljettimen asennus Laita siilon pohjalle toppari ettei kuljetin pääse liikkumaan. Toppariksi käy esim. pala painekyllästettyä 50 x 100, jossa on sopiva lovi keskellä. Pultataan kiinni betonipohjaan. Kuljetin kannatetaan yläpäästään kahdella vaijerilla tai ketjulla. Tukia ei saa kiristää liikaa vaan kuljetin saa jäädä lepäämään läpiviennin varaan. Siilo tyhjennetään aina pohjalta, keskeltä siiloa, jolloin vilja valuessaan alas kuormittaa tasaisesti siilon seinämiä

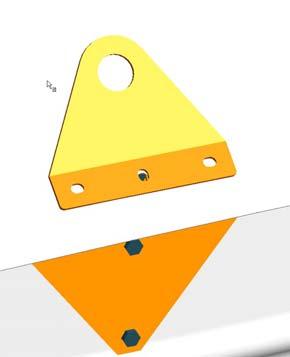

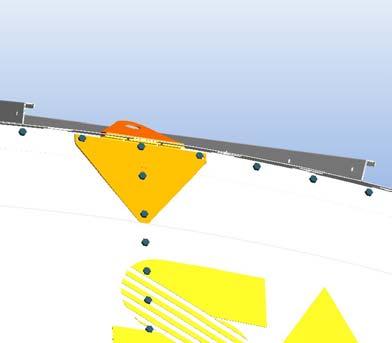

20 sivu 18 VILJASIILO PYSTYTYSOHJE Siilon nostokorvien asennus. Kuva. Nostokorvat siilon katolla ( 8 kpl ) Siilon kokoamiseen on uutuutena kehitetty nostokorvat joiden avulla nostaminen nosturilla on helpompaa. Korvakkeet asennetaan siilon katon kokoamisen loppuvaihessa. Nostokorvan tukilevy asennetaan räystään alle seinäelementtien liitoskohtaan 5:lla M10x30 ruuvilla. Tukilevyn 2 alinta ruuvia tulevat kiinni siilon läpi sisäpuolella oleviin pystytukiin. Nostokorvalle joudutaan poraamaan katon läpi 2 kpl Ø 12 reikää jotta se saadaan tukevasti kiinni räystään alla olevaan tukilevyyn. Tarvitaan 3 kpl M10x30 ruuvia + korialuslevyt + mutterit. Kuva. Tukilevy räystään alla Kuva. Nostokorva katolla

21 VILJASIILON Ø 7,5M PERUSTUSKUVAT Lue ohjekirja huolellisesti ennen siilon kokoamista ja talleta se vastaisuuden varalle. Yrittäjäntie 22, Ylihärmä puh fax

22

23 HUOM! kosteuseristys bitumilla ennen jälkivalua ( 1495 ) =13x =9x kosteuseristys bitumilla ennen jälkivalua =3x routaeristys tarvittaessa; Finnfoam 60 valunsuojapaperi tiivistetty routimaton sora, min. 300 Ø875 suodatinkangas 1 leikkaus A-A leikkaus C-C 1:5 jälkivalutartuntojen jako (osat 4...5) raakavalutartuntojen jako (osat 3,6...9) X A B BA A 267 Tälle perustukselle rakennettavan siilon korkeudet ja kiinnitys esitetty pääkokoonpanokuvassa _1. C Huom. Pehmeälle maaperälle tehtävä pohjatutkimus; mikäli PS < 100 kn/m 2 perustukset on suunniteltava erikseen. C Ø10 mm:n raudoitusta n. 125 kg ( 204 jm ). Ø8 mm:n raudoitusta n. 475 kg ( 1200 jm ). Raakavalun tilavuus n. 16 m 3 Pintavalun tilavuus n. 3 m 3 10 leikkaus B-B 1:10 kohta X 1:5 A Lisätty kosteuseristys valujen väliin PM Merkki Muutos Pvm Muutt. Hyv 13 A500H Teräkset ympäri; Ø8 2 kierrosta 1 12 A500H Teräkset ympäri; Ø10 8 kierrosta 1 11 A500H Teräkset ympäri; Ø8 30 kierrosta _1 Pohjaraudat _1 Perusvalutartunta_yp_pitkä _1 Perusvalutartunta_ap_lyhyt _1 Perusvalutartunta_yp_lyhyt _1 Perusvalutartunta_ap_pitkä _1 Jälkivalutartunta_ _1 Jälkivalutartunta_ _1 Raakavalutartunta Pintavalu 1 1 K30-2 Raakavalu _1 Vaippalevy 1 Piirustusnumero Osan tai kokoonpanoryhmän Standardi Muoto, malli Osa Määrä Laatu Kpl Tavaratunnus kuvaus tai luettelo Lajimerkki Yleistoleranssit Mittakaava Tuote Viljasiilon perustus Ø 7800 Viljasiilo Ø 7.5 m 1:20 Ohje perustuksen tekoon Liittyy Perustus (1:5) Massa Projekti (1:10) kg Viljasiilo Suunn VKa Ent. Uusi _1 Tark. A Hyv.

24 =13x =9x HUOM! kosteuseristys bitumilla ennen jälkivalua Ø875 leikkaus A-A =3x routaeristys tarvittaessa; Finnfoam 60 valunsuojapaperi tiivistetty routimaton sora, min. 300 suodatinkangas

25 R R Ø kpl/perustus Merkki Muutos Pvm Muutt. Hyv 1 Harjaterästanko Ø8 x A500HW 1 Piirustusnumero Osan tai kokoonpanoryhmän Standardi Muoto, malli Osa Määrä Laatu Kpl Tavaratunnus kuvaus tai luettelo Lajimerkki Yleistoleranssit Massa Suunn VKa Tark. Hyv. kg Mittakaava 1:10 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Raakavalutartunta 1 Harjaterästanko A500HW Ø8 x 2485 Ent _1 Uusi

26 Merkki Muutos Pvm Muutt. Hyv 90 R Ø8 40 kpl/perustus 1 Harjaterästanko Ø8 x A500HW 1 Osa Piirustusnumero Tavaratunnus Yleistoleranssit Massa Suunn Tark. Hyv VKa kg Osan tai kokoonpanoryhmän kuvaus Mittakaava 1:2.5 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Standardi tai luettelo Muoto, malli Lajimerkki Jälkivalutartunta_1 Harjaterästanko Ø8 x 485 Ent. Määrä _1 Uusi Laatu Kpl

27 Merkki Muutos Pvm Muutt. Hyv Ø kpl/perustus 1 Harjaterästanko Ø8 x A500HW 1 Osa Piirustusnumero Tavaratunnus Yleistoleranssit Massa Suunn Tark. Hyv VKa kg Osan tai kokoonpanoryhmän kuvaus Mittakaava 1:5 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Standardi tai luettelo Muoto, malli Lajimerkki Jälkivalutartunta_2 Harjaterästanko Ø8 x 590 Ent. Määrä _1 Uusi Laatu Kpl

28 Merkki Muutos Pvm Muutt. Hyv 3400 Ø8 46 kpl/perustus 1 Harjaterästanko Ø8 x A500HW 1 Osa Piirustusnumero Tavaratunnus Yleistoleranssit Massa Suunn Tark. Hyv kg Osan tai kokoonpanoryhmän kuvaus Mittakaava 1:2.5 Tuote Viljasiilo Ø 7.5m Liittyy Projekti Viljasiilo Standardi tai luettelo Muoto, malli Lajimerkki Perusvalutartunta_ap_pitkä Harjaterästanko Ø8 x 3400 Ent. Määrä _1 Uusi Laatu Kpl

29 Merkki Muutos Pvm Muutt. Hyv Ø kpl/perustus 1 Harjaterästanko Ø8 x A500HW 1 Osa Piirustusnumero Tavaratunnus Yleistoleranssit Massa Suunn Tark. Hyv kg Osan tai kokoonpanoryhmän kuvaus Mittakaava 1:2.5 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Standardi tai luettelo Muoto, malli Lajimerkki Perusvalutartunta_yp_pitkä Harjaterästanko Ø8 x 3670 Ent. Määrä _1 Uusi Laatu Kpl

30 Merkki Muutos Pvm Muutt. Hyv kpl/perustus 1 Harjaterästanko Ø8 x A500HW 1 Osa Piirustusnumero Tavaratunnus Yleistoleranssit Massa Suunn Tark. Hyv kg Osan tai kokoonpanoryhmän kuvaus Mittakaava 1:2.5 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Standardi tai luettelo Muoto, malli Lajimerkki Perusvalutartunta_yp_lyhyt Harjaterästanko Ø8 x 2370 Ent. Määrä _1 Uusi Laatu Kpl

31 Merkki Muutos Pvm Muutt. Hyv Ø kpl/perustus 1 Harjaterästanko Ø8 x A500HW 1 Osa Piirustusnumero Tavaratunnus Yleistoleranssit Massa Suunn Tark. Hyv kg Osan tai kokoonpanoryhmän kuvaus Mittakaava 1:2.5 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Standardi tai luettelo Muoto, malli Lajimerkki Perusvalutartunta_ap_lyhyt Harjaterästanko Ø8 x 2100 Ent. Määrä _1 Uusi Laatu Kpl

32 Ø kpl/perustus Merkki Muutos Pvm Muutt. Hyv 1 Harjaterästanko Ø8 x A500HW 1 Piirustusnumero Osan tai kokoonpanoryhmän Standardi Muoto, malli Osa Määrä Laatu Kpl Tavaratunnus kuvaus tai luettelo Lajimerkki Yleistoleranssit Massa Suunn VKa Tark. Hyv. kg Mittakaava 1:7.5 Tuote Viljasiilo Ø 7.5m Liittyy Perustus Projekti Viljasiilo Pohjaraudat Harjaterästanko Ø8 x 1600 Ent _1 Uusi
