ARDEX DS 40 ASKELÄÄNENVAIMENNUS KERAAMISEN LAATAN ALLE

Transkriptio

1 ARDEX DS 40 ASKELÄÄNENVAIMENNUS KERAAMISEN LAATAN ALLE TUOTELUETTELO 2012/1 TUTUSTU JÄRJESTELMÄESITTEESEEN SIVULLA 11

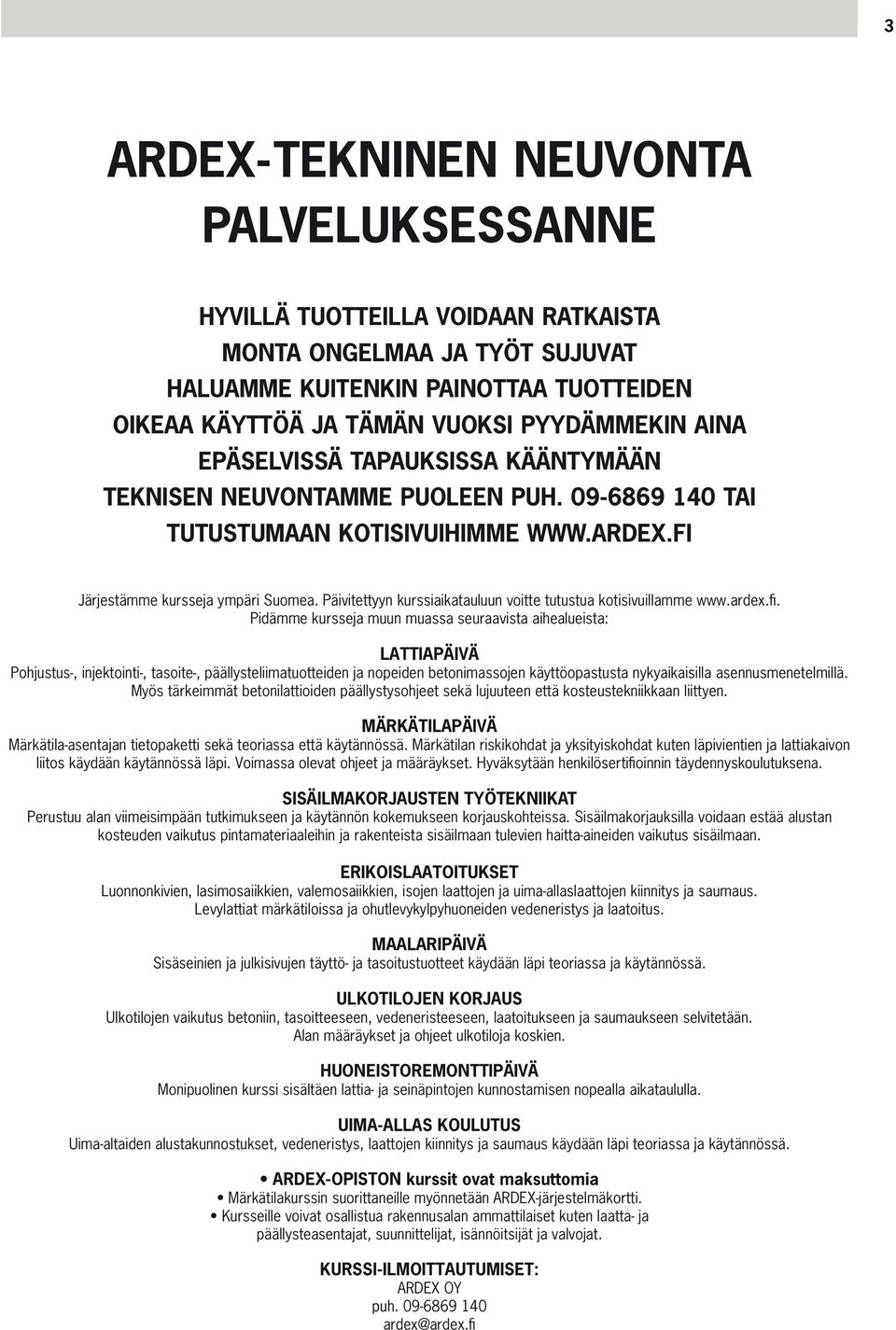

2 2 ARDEX-TEKNINEN NEUVONTA Tulosta työselosteet suunnittelijasivuilta

3 3 ARDEX-TEKNINEN NEUVONTA PALVELUKSESSANNE HYVILLÄ TUOTTEILLA VOIDAAN RATKAISTA MONTA ONGELMAA JA TYÖT SUJUVAT HALUAMME KUITENKIN PAINOTTAA TUOTTEIDEN OIKEAA KÄYTTÖÄ JA TÄMÄN VUOKSI PYYDÄMMEKIN AINA EPÄSELVISSÄ TAPAUKSISSA KÄÄNTYMÄÄN TEKNISEN NEUVONTAMME PUOLEEN PUH TAI TUTUSTUMAAN KOTISIVUIHIMME Järjestämme kursseja ympäri Suomea. Päivitettyyn kurssiaikatauluun voitte tutustua kotisivuillamme Pidämme kursseja muun muassa seuraavista aihealueista: LATTIAPÄIVÄ Pohjustus-, injektointi-, tasoite-, päällysteliimatuotteiden ja nopeiden betonimassojen käyttöopastusta nykyaikaisilla asennusmenetelmillä. Myös tärkeimmät betonilattioiden päällystysohjeet sekä lujuuteen että kosteustekniikkaan liittyen. MÄRKÄTILAPÄIVÄ Märkätila-asentajan tietopaketti sekä teoriassa että käytännössä. Märkätilan riskikohdat ja yksityiskohdat kuten läpivientien ja lattiakaivon liitos käydään käytännössä läpi. Voimassa olevat ohjeet ja määräykset. Hyväksytään henkilösertifi oinnin täydennyskoulutuksena. SISÄILMAKORJAUSTEN TYÖTEKNIIKAT Perustuu alan viimeisimpään tutkimukseen ja käytännön kokemukseen korjauskohteissa. Sisäilmakorjauksilla voidaan estää alustan kosteuden vaikutus pintamateriaaleihin ja rakenteista sisäilmaan tulevien haitta-aineiden vaikutus sisäilmaan. ERIKOISLAATOITUKSET Luonnonkivien, lasimosaiikkien, valemosaiikkien, isojen laattojen ja uima-allaslaattojen kiinnitys ja saumaus. Levylattiat märkätiloissa ja ohutlevykylpyhuoneiden vedeneristys ja laatoitus. MAALARIPÄIVÄ Sisäseinien ja julkisivujen täyttö- ja tasoitustuotteet käydään läpi teoriassa ja käytännössä. ULKOTILOJEN KORJAUS Ulkotilojen vaikutus betoniin, tasoitteeseen, vedeneristeeseen, laatoitukseen ja saumaukseen selvitetään. Alan määräykset ja ohjeet ulkotiloja koskien. HUONEISTOREMONTTIPÄIVÄ Monipuolinen kurssi sisältäen lattia- ja seinäpintojen kunnostamisen nopealla aikataululla. UIMA-ALLAS KOULUTUS Uima-altaiden alustakunnostukset, vedeneristys, laattojen kiinnitys ja saumaus käydään läpi teoriassa ja käytännössä. ARDEX-OPISTON kurssit ovat maksuttomia Märkätilakurssin suorittaneille myönnetään ARDEX-järjestelmäkortti. Kursseille voivat osallistua rakennusalan ammattilaiset kuten laatta- ja päällysteasentajat, suunnittelijat, isännöitsijät ja valvojat. KURSSI-ILMOITTAUTUMISET: ARDEX OY puh

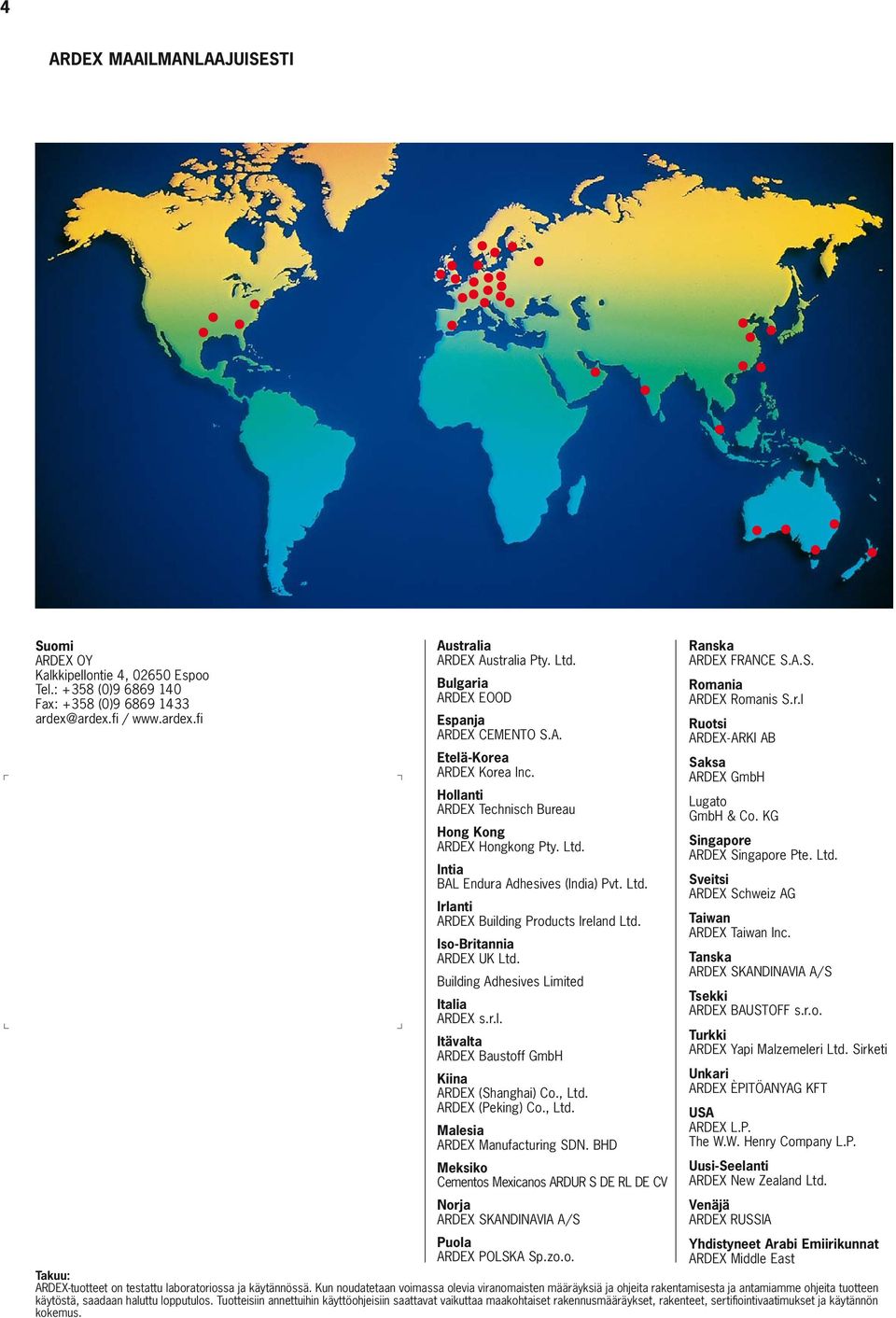

4 4 ARDEX MAAILMANLAAJUISESTI Suomi ARDEX OY Kalkkipellontie 4, Espoo Tel.: +358 (0) Fax: +358 (0) / Australia ARDEX Australia Pty. Ltd. Bulgaria ARDEX EOOD Espanja ARDEX CEMENTO S.A. Etelä-Korea ARDEX Korea Inc. Hollanti ARDEX Technisch Bureau Hong Kong ARDEX Hongkong Pty. Ltd. Intia BAL Endura Adhesives (India) Pvt. Ltd. Irlanti ARDEX Building Products Ireland Ltd. Iso-Britannia ARDEX UK Ltd. Building Adhesives Limited Italia ARDEX s.r.l. Itävalta ARDEX Baustoff GmbH Kiina ARDEX (Shanghai) Co., Ltd. ARDEX (Peking) Co., Ltd. Malesia ARDEX Manufacturing SDN. BHD Meksiko Cementos Mexicanos ARDUR S DE RL DE CV Norja ARDEX SKANDINAVIA A/S Puola ARDEX POLSKA Sp.zo.o. Ranska ARDEX FRANCE S.A.S. Romania ARDEX Romanis S.r.l Ruotsi ARDEX-ARKI AB Saksa ARDEX GmbH Lugato GmbH & Co. KG Singapore ARDEX Singapore Pte. Ltd. Sveitsi ARDEX Schweiz AG Taiwan ARDEX Taiwan Inc. Tanska ARDEX SKANDINAVIA A/S Tsekki ARDEX BAUSTOFF s.r.o. Turkki ARDEX Yapi Malzemeleri Ltd. Sirketi Unkari ARDEX ÈPITÖANYAG KFT USA ARDEX L.P. The W.W. Henry Company L.P. Uusi-Seelanti ARDEX New Zealand Ltd. Venäjä ARDEX RUSSIA Yhdistyneet Arabi Emiirikunnat ARDEX Middle East Takuu: ARDEX-tuotteet on testattu laboratoriossa ja käytännössä. Kun noudatetaan voimassa olevia viranomaisten määräyksiä ja ohjeita rakentamisesta ja antamiamme ohjeita tuotteen käytöstä, saadaan haluttu lopputulos. Tuotteisiin annettuihin käyttöohjeisiin saattavat vaikuttaa maakohtaiset rakennusmääräykset, rakenteet, sertifi ointivaatimukset ja käytännön kokemus.

5 5 TEKNINEN NEUVONTA JA ARDEX-OPISTO 2 JÄRJESTELMÄRATKAISUT 8 BETONIN KORJAUS JA LATTIAVALU 22 ALUSTAN ESIKÄSITTELY 30 LATTIAN TASOITUS 36 VEDENERISTYS 46 LAATTOJEN KIINNITYS 50 LAATTOJEN SAUMAUS 60 PÄÄLLYSTELIIMAT 70 SEINIEN TASOITUS 72 TYÖKALUT 78 MUUTA 80 ARDEX-TUOTTEIDEN KULJETUS JA VARASTOINTI TALVELLA EAN-KOODIT 82

6 6 ARDEX ON PINTAA SYVEMMÄLLÄ

7 JÄRJESTELMÄRATKAISUT 7 JÄRJESTELMÄT Märkätila 1- ja 2-komponenttijärjestelmät Askeläänenvaimennus Keraamisen laatan alle Sisäilma Sisäilmakorjaus Parveke Vedeneristys ja laatoitus Saneerauslattialämmitys Kaapelin peitto Ardex-Gutjahr -irrotus ja tuuletusjärjestelmä Uima-allas Kapillaarinen kosteus Ohutlevyelementti (peltikylpyhuone) Puulattia märkätiloissa Valurautakaivo Tätsystem Mosaiikki Kiinnitys ja saumaus Luonnonkivijärjestelmä

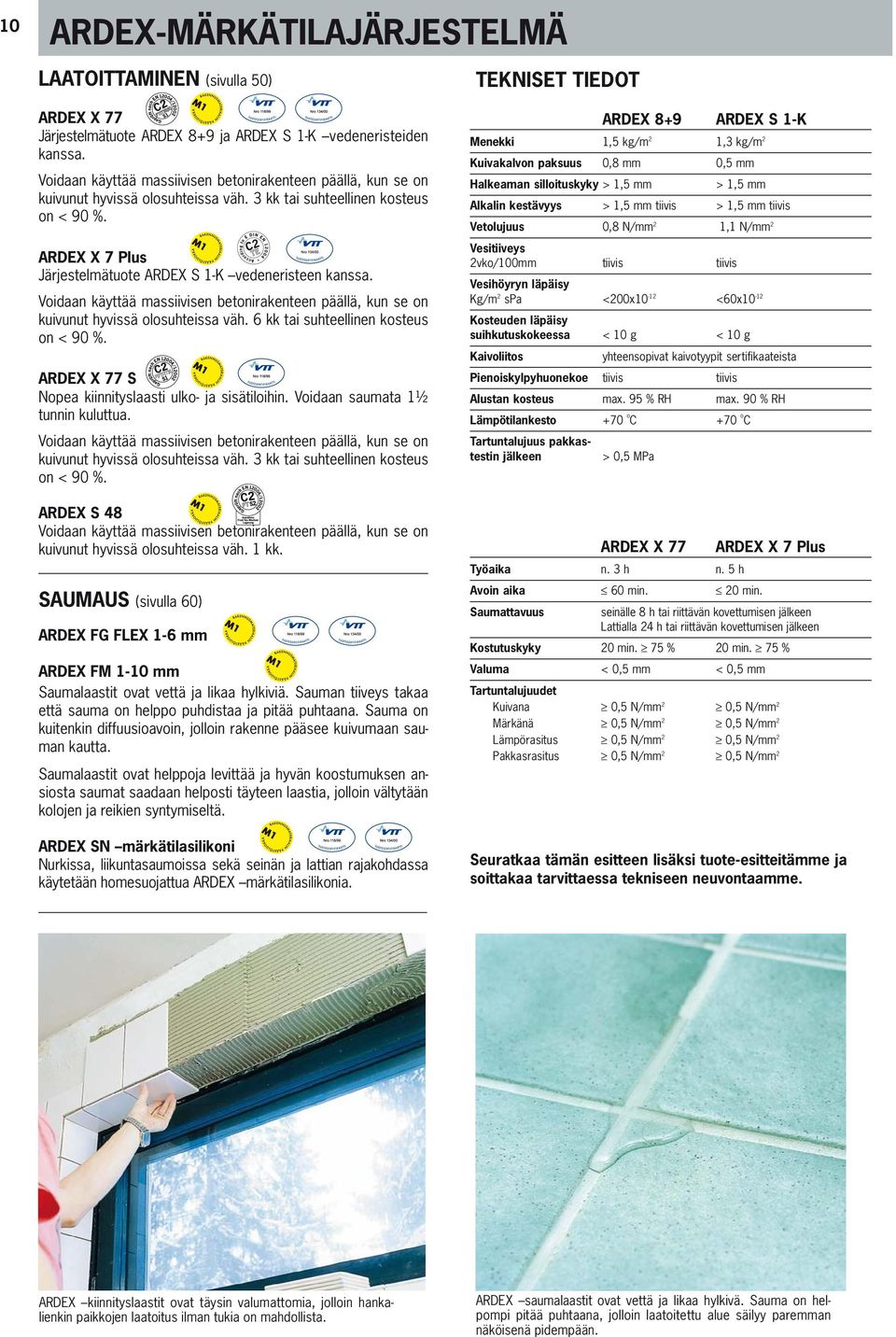

8 8 ARDEX-MÄRKÄTILAJÄRJESTELMÄ ARDEX S 1-K ARDEX 8+9 ARDEX S 7 ARDEX S 2-K ARDEX-VEDENERISTEIDEN KÄYTTÖALUEET huoneistojen yleiset parvekkeet tavalliset erikois- teollisuus märkätilat märkätilat uima-altaat altaat vain seinät Alusta: Alustana voi olla betoni, tiili tai tarkoitukseen sopiva tasoite tai rakennuslevy. Alustan pitää olla kiinteä, luja ja puhdas tartuntaa heikentävistä kerroksista. ARDEX 8+9 voidaan levittää myös vanhojen keraamisten laattojen päälle, jos ne ovat hyvin kiinni alustassaan. Nämä puhdistetaan emäksisellä puhdistusaineella rasvoista ja tarvittaessa happamella pesulla kalkkijäämistä. Vedeneristyksen onnistuminen: Rakennustyön oikean suorittamisen varmistamiseksi on työnsuorittajan tunnettava rakenteiden kosteustekniikkaa koskevat suunnitelmat ja työohjeet sekä hänellä on oltava riittävä ammattitaito. Kosteusteknisiä työsuorituksia pitää valvoa ja työvaiheet tarkastaa. (C2 ympäristöministeriö 98). Epäselvissä tapauksissa kääntykää teknisen neuvontamme puoleen. Tämä esite kertoo kuitenkin yleisesti kuinka ve den eristysjärjestelmä rakennetaan. Määräykset ja ohjeet: ARDEX-vedeneristyjärjestelmä täyttää kaikki vaatimukset koskien märkätilojen rakentamista. Noudattakaa Suomen Rakentamismääräyskokoelman (C2), RYL 2000 ja RIL antamia ohjeita ja määräyksiä märkätilan rakentamisesta. Vedeneristysjärjestelmä Vedeneristys ja koko pintarakennejärjestelmä rakennetaan siten, että valittavat tuotteet ovat yhteensopivia vedeneristettävän alustan ja toistensa kanssa (RIL ). Hiekoittuvat pinnat kuten esim. rappaus, Siporex sekä pinnaltaan huonosti sitoutuneet tiili- ja märkätilatasoitteet käsitellään ARDEX P 51 pohjustusaineella laimennettuna vedellä 1:3. Maanvaraisissa rakenteissa pitää olla kapillaarisen kosteuden katkaiseva kerros. Lattiavalu: Lattiavalut ennen vedeneristystä tehdään ARDEX A 35 sementistä (>20 mm) tai ARDEX A 34 MIX kuivabetonista (>15 mm) valmistetusta betonimassasta. Uivana rakenteena pitää kerrospaksuuden olla väh. 45 mm:ä. Betonivalu voidaan vedeneristää 24 tunnin kuluttua. Alustan tasoitus: Seinät tasoitetaan ARDEX B 12 (0-5 mm), ARDEX A 950 (1-100 mm) tai ARDEX AM 100 (5-30 mm) tasoitteilla. Lattiat tasoitetaan ARDEX A 31 (0-5 mm), ARDEX A 45 (1-50 mm) tai ARDEX K 70 (3-30 mm) tasoitteilla. Edellä mainittujen lattiatasoitteiden ja ARDEX A 950 tasoitteen kuivumisaika ennen ARDEX S 1-K vedeneristettä on 24 tuntia. ARDEX-tasoitteita ei tarvitse pohjustaa ennen vedeneristystä. Tasoitteiden tarkemmat käyttöohjeet löytyvät kyseisistä tuote-esitteistä. Kaivon osiin ei levitetä eristettä. Aikaisintaan 2 h kuluttua kaivokappaleen kiinnittämisestä märkään 8+9 eristeeseen painetaan kaivoon sopiva kiilarengas terävällä veitsellä leikatusta aukosta läpi. ARDEX S 1-K vedeneristeen kohdalla odotusaika on 12 h. Kun kiilarengas on painettu paikalleen, levitetään vedeneriste kiilarenkaan ylälaitaan asti. Laattakehykseksi suosittelemme RST- mallia.

9 ARDEX-MÄRKÄTILAJÄRJESTELMÄ 9 ARDEX 8+9 -VEDENERISTE (sivulla 46) On kaksikomponenttinen vedeneriste keraamisen laatan alle seinille ja lattioille. Märkätilojen lisäksi vedeneriste voidaan asentaa myös yleisiin märkätiloihin ja parvekkeille. ARDEX 8+9 -vedeneristeelle on myön netty pintarakennejärjestelmäsertifi kaatti. Levitetään telalla tai pensselillä. Pastamaisella koostumuksella tiivistetään läpiviennit. ARDEX 8+9 vedeneristeen sekoitus: ARDEX 8+9 sekoitetaan telattavaksi koostumukseksi seuraavasti: ARDEX 8 1 paino-osa tai 10 tilavuusosaa ARDEX 9 1 paino-osa tai 8,5 tilavuusosaa Pastamainen koostumus sekoitetaan seuraavasti: ARDEX 8 7 paino-osaa tai 8 tilavuusosaa ARDEX 9 10 paino-osaa tai 10 tilavuusosaa Massa sekoitetaan möykyttömän tasaiseksi. ARDEX 8+9 vedeneristeen levitys: Vedeneristysmassa telataan kahteen kertaan. Sekoitetun massan käyttöaika on 45 min. Toinen telaus tehdään ensimmäisen telauksen kuivuttua väh. 1 tunnin. Toisen telauksen kuivuttua väh. 2 tuntia laatoitetaan eristetty pinta. Menekki kahteen kertaan käsitellylle pinnalle on 0,75 + 0,75 kg. Jolloin esim kg astiakoko riittää n. 26 m 2 :n alueelle. ARDEX 8+9 ulkotiloissa: Ulkotiloja koskien tutustukaa Ardex-parvekejärjestelmä -esitteeseen. Ardex-parvekejärjestelmään kuuluvien kiinnityslaastien ja ARDEX 8+9 -vedeneristeen vetolujuus pakkasrasituksen jälkeen on > 0,5 MPa. ARDEX S 1-K -VEDENERISTE (sivulla 46) On yksikomponenttinen vedeneriste. Voidaan käyttää huoneistojen märkätiloissa lattialla ja seinällä ennen keraamista laattaa. ARDEX S 1-K vedeneristeelle on myönnetty pintarakennejärjestelmäsertifi kaatti. ARDEX S 1-K vedeneristeen levitys: Levitetään telalla, lastalla tai pensselillä niin, että alustaan jää tarvittava kerros levityskertaa kohti. Kuivumisaika: Ensimmäinen levitys kuivuu hyvissä olosuhteissa n. 2 tuntia ja toinen väh. 12 tuntia ennen laatoitusta kuitenkin niin, että vedeneristeen päällä voidaan kävellä vahingoittamatta sitä. Alustan ja ilman lämpötila sekä ilman suhteellinen kosteus vaikuttavat vedeneristeen kuivamiseen. Menekki: ARDEX S 1-K -vedeneristeen menekki on kahteen kertaan levitettynä 1,3 kg/m 2. Jos kahdella telauskerralla ei ole saatu riittävää kerrospaksuutta, levitetään vedeneriste kolmannen kerran. Kaivo: ARDEX-vedeneristeet on testattu lähes kaikkien markkinoilla olevien kaivojen kanssa. Jos kaivotoimittajalla on oma kaivokappale (laippa), jota suositellaan käytettäväksi vedeneristyksessä, varmistetaan sen sopivuus ARDEX-vedeneristysjärjestelmään teknisestä neuvonnastamme tai kaivotoimittajalta. Rajakohdat: Kummassakin vedeneristeessä käytetään ARDEX-vahvistusnauhaa rajakohdissa. Nauha kiinnitetään märkään vedeneristeeseen niin, että nauhan ja alustan väliin ei jää ilmakuplia. Rakenteeseen tukevasti asennetut läpiviennit tiivistetään ARDEX 8+9 eristeellä, joka sekoitetaan pastamaiseksi koostumukseksi. Tämä pursotetaan esim. muovipussista ja muotoillaan holkaksi. Tämä käsitellään 2 kertaan telattavalla koostumuksella. ARDEX S 1-K vedeneristeen kanssa käytetään läpivientikappaletta. Tilanteeseen sopiva läpivientikappale kiinnitetään märkään eristeeseen. Läpivientikappale peitetään vedeneristeellä.

10 10 ARDEX-MÄRKÄTILAJÄRJESTELMÄ LAATOITTAMINEN (sivulla 50) ARDEX X 77 Järjestelmätuote ARDEX 8+9 ja ARDEX S 1-K vedeneristeiden kanssa. Voidaan käyttää massiivisen betonirakenteen päällä, kun se on kuivunut hyvissä olosuhteissa väh. 3 kk tai suhteellinen kosteus on < 90 %. ARDEX X 7 Plus Järjestelmätuote ARDEX S 1-K vedeneristeen kanssa. Voidaan käyttää massiivisen betonirakenteen päällä, kun se on kuivunut hyvissä olosuhteissa väh. 6 kk tai suhteellinen kosteus on < 90 %. ARDEX X 77 S Nopea kiinnityslaasti ulko- ja sisätiloihin. Voidaan saumata 1½ tunnin kuluttua. Voidaan käyttää massiivisen betonirakenteen päällä, kun se on kuivunut hyvissä olosuhteissa väh. 3 kk tai suhteellinen kosteus on < 90 %. ARDEX S 48 Voidaan käyttää massiivisen betonirakenteen päällä, kun se on kuivunut hyvissä olosuhteissa väh. 1 kk. SAUMAUS (sivulla 60) ARDEX FG FLEX 1-6 mm ARDEX FM 1-10 mm Saumalaastit ovat vettä ja likaa hylkiviä. Sauman tiiveys takaa että sauma on helppo puhdistaa ja pitää puhtaana. Sauma on kuitenkin diffuusioavoin, jolloin rakenne pääsee kuivumaan sauman kautta. Saumalaastit ovat helppoja levittää ja hyvän koostumuksen ansiosta saumat saadaan helposti täyteen laastia, jolloin vältytään kolojen ja reikien syntymiseltä. ARDEX SN märkätilasilikoni Nurkissa, liikuntasaumoissa sekä seinän ja lattian rajakohdassa käytetään homesuojattua ARDEX märkätilasilikonia. TEKNISET TIEDOT ARDEX 8+9 ARDEX S 1-K Menekki 1,5 kg/m 2 1,3 kg/m 2 Kuivakalvon paksuus 0,8 mm 0,5 mm Halkeaman silloituskyky > 1,5 mm > 1,5 mm Alkalin kestävyys > 1,5 mm tiivis > 1,5 mm tiivis Vetolujuus 0,8 N/mm 2 1,1 N/mm 2 Vesitiiveys 2vko/100mm tiivis tiivis Vesihöyryn läpäisy Kg/m 2 spa <200x10-12 <60x10-12 Kosteuden läpäisy suihkutuskokeessa < 10 g < 10 g Kaivoliitos yhteensopivat kaivotyypit sertifikaateista Pienoiskylpyhuonekoe tiivis tiivis Alustan kosteus max. 95 % RH max. 90 % RH Lämpötilankesto +70 o C +70 o C Tartuntalujuus pakkastestin jälkeen > 0,5 MPa ARDEX X 77 ARDEX X 7 Plus Työaika n. 3 h n. 5 h Avoin aika 60 min. 20 min. Saumattavuus seinälle 8 h tai riittävän kovettumisen jälkeen Lattialla 24 h tai riittävän kovettumisen jälkeen Kostutuskyky 20 min. 75 % 20 min. 75 % Valuma < 0,5 mm < 0,5 mm Tartuntalujuudet Kuivana 0,5 N/mm 2 0,5 N/mm 2 Märkänä 0,5 N/mm 2 0,5 N/mm 2 Lämpörasitus 0,5 N/mm 2 0,5 N/mm 2 Pakkasrasitus 0,5 N/mm 2 0,5 N/mm 2 Seuratkaa tämän esitteen lisäksi tuote-esitteitämme ja soittakaa tarvittaessa tekniseen neuvontaamme. ARDEX kiinnityslaastit ovat täysin valumattomia, jolloin hankalienkin paikkojen laatoitus ilman tukia on mahdollista. ARDEX saumalaastit ovat vettä ja likaa hylkivä. Sauma on helpompi pitää puhtaana, jolloin laatoitettu alue säilyy paremman näköisenä pidempään.

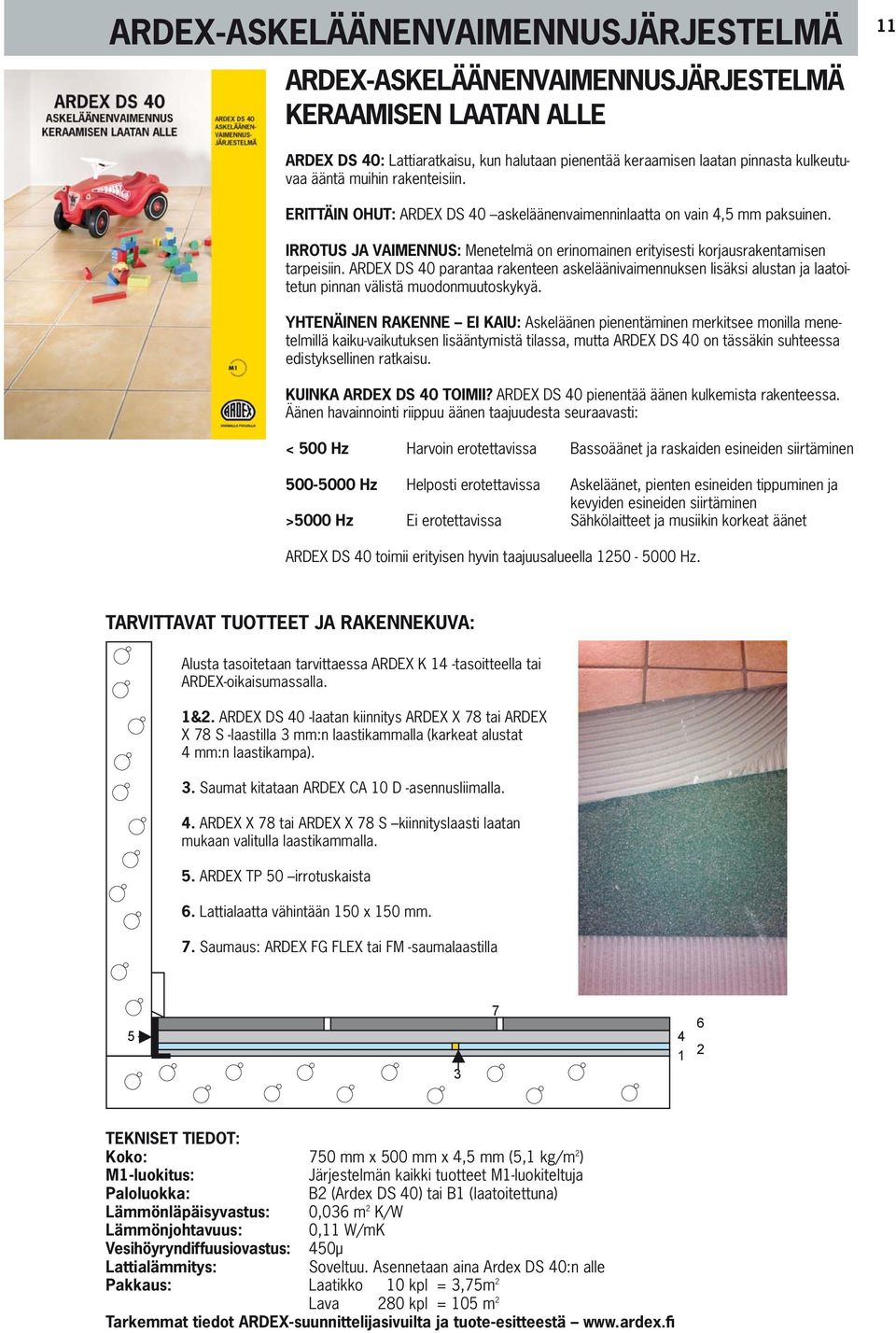

11 ARDEX-ASKELÄÄNENVAIMENNUSJÄRJESTELMÄ ARDEX-ASKELÄÄNENVAIMENNUSJÄRJESTELMÄ KERAAMISEN LAATAN ALLE 11 ARDEX DS 40: Lattiaratkaisu, kun halutaan pienentää keraamisen laatan pinnasta kulkeutuvaa ääntä muihin rakenteisiin. ERITTÄIN OHUT: ARDEX DS 40 askeläänenvaimenninlaatta on vain 4,5 mm paksuinen. IRROTUS JA VAIMENNUS: Menetelmä on erinomainen erityisesti korjausrakentamisen tarpeisiin. ARDEX DS 40 parantaa rakenteen askeläänivaimennuksen lisäksi alustan ja laatoitetun pinnan välistä muodonmuutoskykyä. YHTENÄINEN RAKENNE EI KAIU: Askeläänen pienentäminen merkitsee monilla menetelmillä kaiku-vaikutuksen lisääntymistä tilassa, mutta ARDEX DS 40 on tässäkin suhteessa edistyksellinen ratkaisu. KUINKA ARDEX DS 40 TOIMII? ARDEX DS 40 pienentää äänen kulkemista rakenteessa. Äänen havainnointi riippuu äänen taajuudesta seuraavasti: < 500 Hz Harvoin erotettavissa Bassoäänet ja raskaiden esineiden siirtäminen Hz Helposti erotettavissa Askeläänet, pienten esineiden tippuminen ja kevyiden esineiden siirtäminen >5000 Hz Ei erotettavissa Sähkölaitteet ja musiikin korkeat äänet ARDEX DS 40 toimii erityisen hyvin taajuusalueella Hz. TARVITTAVAT TUOTTEET JA RAKENNEKUVA: Alusta tasoitetaan tarvittaessa ARDEX K 14 -tasoitteella tai ARDEX-oikaisumassalla. 1&2. ARDEX DS 40 -laatan kiinnitys ARDEX X 78 tai ARDEX X 78 S -laastilla 3 mm:n laastikammalla (karkeat alustat 4 mm:n laastikampa). 3. Saumat kitataan ARDEX CA 10 D -asennusliimalla. 4. ARDEX X 78 tai ARDEX X 78 S kiinnityslaasti laatan mukaan valitulla laastikammalla. 5. ARDEX TP 50 irrotuskaista 6. Lattialaatta vähintään 150 x 150 mm. 7. Saumaus: ARDEX FG FLEX tai FM -saumalaastilla TEKNISET TIEDOT: Koko: 750 mm x 500 mm x 4,5 mm (5,1 kg/m 2 ) M1-luokitus: Järjestelmän kaikki tuotteet M1-luokiteltuja Paloluokka: B2 (Ardex DS 40) tai B1 (laatoitettuna) Lämmönläpäisyvastus: 0,036 m 2 K/W Lämmönjohtavuus: 0,11 W/mK Vesihöyryndiffuusiovastus: 450μ Lattialämmitys: Soveltuu. Asennetaan aina Ardex DS 40:n alle Pakkaus: Laatikko 10 kpl = 3,75m 2 Lava 280 kpl = 105 m 2 Tarkemmat tiedot ARDEX-suunnittelijasivuilta ja tuote-esitteestä

12 12 ARDEX-SISÄILMAKORJAUSJÄRJESTELMÄ ALAPOHJAN TIIVISTYSKORJAUS Yleistä - alusta Seinän ja lattian rajakohdan, alapohjan ja läpivientien ilmavuotokorjaukset toteutetaan tiivistämällä. Alustasta poistetaan vanhat pintamateriaalit puhtaaseen ja lujaan alustaan asti. Hiontapöly puhdistetaan teollisuusimurilla. Betonin pitää olla luja, kiinteä, kantava ja puhdas tartuntaa heikentävistä aineista. Betonin vetolujuuden pitää olla ennen ARDEX EP 2000 höyrynsulkua 1,5 MPa. Lattian tiivistys ARDEX EP 2000 höyrynsulkukäsittely tehdään kauttaaltaan ennen lattian ja seinän rajakohdan tiivistystä. Jälkimmäiseen tuoreeseen käsittelyyn sirotellaan hiekka (0,5-1,2 mm) peittävään kerrokseen jatkotartunnaksi reunatiivistykselle ja lattiatasoitukselle. Sisäilmakorjauksen onnistuminen Rakennustyön oikean suorittamisen varmistamiseksi on kohteesta tehtävä tarkat suunnitelmat. Asentajan on tunnettava suunnitelmat ja hänellä on oltava riittävä ammattitaito. Kohteessa on oltava rakennuttajan toimesta asianmukainen valvonta. Tutkimukset ja testit ARDEX-sisäilmakorjausjärjestelmä täyttää tutkitusti sisäilmakohteiden vaatimukset: Haitta-aineiden läpäisevyystutkimus (Vahanen 2010). Kohteiden ilmanäytteiden VOC-analyysit ennen ja jälkeen korjaustoimenpiteiden. Merkkiainekokeet ilmatiiveyden varmistamiseksi. Rakennusmateriaalien päästöluokka M1. Matala-alkaalisen tasoitteen on todettu vähentävän mm. muovimatolla päällystetyn betonilattian emissioita. Sisäilmakorjausjärjestelmä Rakenteiden tiivistys toteutetaan siten, että valittavat tuotteet ovat yhteensopivia tiivistettävän alustan ja toistensa kanssa. Lattia ilman Ardex EP 2000 höyrynsulkua Puhdistetut betonialustat ilman höyrynsulkukäsittelyä pohjustetaan ARDEX P 51 pohjustusaineella laimennettuna vedellä 1:3 ja tasoitetaan ARDEX K 14 (1,5-10mm) tai ARDEX K 75 (3-50 mm) M1-luokitelluilla tasoitteilla. Rajakohtien tiivistys Rajakohtien tiivistys tehdään ARDEX 8+9 vedeneristeellä ja ARDEX SK 12 vahvistusnauhalla. Alustaan vahvistusnauhan alueelle levitetään runsaasti ARDEX 8+9 vedeneristettä. Vahvistusnauha painetaan tuoreeseen vedeneristeeseen lastalla painaen niin ettei nauhan ja alustan väliin jää ilmataskuja. Nauhan kuivuttua paikalleen levitetään vedeneriste kauttaaltaan nauhan yli ja n. 10 mm nauhan ulkopuolelle. Lattiapinnan tasoitus Matala-alkaliset ARDEX K 14 ja ARDEX K 75 tuotteet voidaan päällystää 24 h kuluttua. Koska tasoitteet tulevat reuna-alueilla osittain vahvistusnauhan päälle, käytetään ARDEX K 14 tasoitetta korkeintaan 5 mm ja ARDEX K 75 oikaisumassaa 10 mm. Kapillaari- ja diffuusiokosteuden hallinta tiivistämättä Luja ja puhdas betoni pohjustetaan ARDEX P 51 pohjustusaineella, joka laimennetaan 1:7 (7 osaa vettä). Lattia tasoitetaan ARDEX K 301 tasoitteella. Lattia laatoitetaan ARDEX X 78 kiinnityslaastilla ja saumataan tarkoitukseen sopivalla ARDEXsaumalaastilla. Kosteuden mahdollinen nousu seinäpinnalle ja kosteuden nousun mahdollisesti aiheuttamat kalkkivärjäymät huomioidaan. ARDEX EP 2000 on M1-luokiteltu höyrynsulku. Toiseen levityskertaan levitetään hiekka kauttaaltaan peittävästi. Lattian ja seinän rajakohdat tiivistetään ARDEX EP höyrynsulun päälle ARDEX 8+9 vedeneristeellä ja ARDEX SK 12 -vahvistusnauhalla. ARDEX K 14 on matala-alkalinen M1-luokiteltu tasoite, jolla saadaan helposti valmis pinta päällysteelle.

13 ARDEX-SISÄILMAKORJAUSJÄRJESTELMÄ 13 Päällysteasennus PVC päällysteiden, linoleumin, kvartsivinyylilaattojen, joustovinyylien, tekstiilipäällysteiden ja kumipäällysteen (paksuus < 4 mm) kiinnitys tehdään ARDEX PREMIUM AF 2224 yleisliimalla. Laattojen kiinnitys tehdään M1-luokitelluilla ARDEX kiinnityslaasteilla (C2-luokitus EN12004 mukaan). SEINÄN TIIVISTYSKORJAUS Alusta Seuraavassa kuvattu korjausehdotus kestää rakenteen hiushalkeamat. Jos rakenteessa tapahtuu tätä suurempia liikkeitä, tehdään näihin rajakohtiin mahdollisuuksien mukaan liikuntasauma jäljempänä kohdassa Tiivistys mainitulla tavalla. Puhdistus Maalit ja tasoitteet poistetaan puhtaaseen ja lujaan pintaan asti. Hiontapöly puhdistetaan huolellisesti imuroinnilla. Pintojen pitää olla lujia, kiinteitä, kantavia ja puhtaita tartuntaa heikentävistä aineista. Pohjustaminen Puhdistetut kiviainespohjaiset pinnat pohjustetaan ARDEX P 51 pohjustusaineella laimennettuna vedellä 1:3 (3 osaa vettä). Puupintoja ei pohjusteta. ARDEX P 51 kuivuu n. 1 tunnin ennen seuraavaa työvaihetta. Esitäytöt Esitäytöt ja tasaukset tehdään pastamaisella ARDEX 8+9 vedeneristeellä. Tiivistys Tiivistys tehdään ARDEX 8+9 vedeneristeellä. Lattian ja seinän rajakohdassa, sekä liikuntasaumoissa käytetään ARDEX SK 12 vahvistusnauhaa. Alustaan levitetään ARDEX 8+9 vedeneristettä niin, että ARDEX 8+9 tarttuu kauttaaltaan alustaan. Vahvistusnauha painetaan tuoreeseen vedeneristeeseen lastalla painaen niin, ettei nauhan ja alustan väliin jää ilmataskuja. Nauhan kuivuttua paikalleen levitetään vedeneriste kauttaaltaan nauhan yli. Seinäpinnan tasoitus Seinäpinta tasoitetaan ARDEX F 5 kuituvahvistetulla viimeistelytasoitteella. Tasoite levitetään n. 1 mm:n paksuuteen, minkä jälkeen märkään tasoitteeseen painetaan ARDEX BU-R vahvis- tusverkko. Verkon yli levitetään välittömästi sama tasoite niin, että verkon pintakuvio ei näy läpi. Tasoitetta käytetään väh. 2 mm ja verkko limitetään 50 mm. ARDEX F 5 tasoitetta ei voida maalata silikaattimaalilla. KARMITIIVISTYKSET Ikkunakarmien reuna-alueiden ilmavuotojen ehkäisy toteutetaan tiivistämällä. Maalien tartunta alustaan tarkastetaan ja niiden pinta puhdistetaan tartuntaa heikentävistä aineista. Pielien kulmakorjaukset tehdään ARDEX A 950 korjausmassalla. Epätasaiset alustat tasoitetaan ARDEX F 5 tasoitteella ennen nauhan kiinnitystä. Tiivistys tehdään ARDEX STB tarranauhalla. Ikkunakarmiin liitytään tarranauhan tarrapinnalla työstäen nauha huolellisesti alustaan (esim. tapettisaumarissa). Ikkunan pieliin ja ikkunapenkin pintaan nauha kiinnitetään nauhan tarrapinnalla edellyttäen, että pielien tartuntapinta on puhdas ja riittävän sileä tarranauhan tartunnalle tai muissa tapauksissa nauhan tartunnaksi levitetään ARDEX 8+9 -vedeneriste. Pielien nurkkapisteissä käytetään ARDEX SK 90 sisäkulmakappaletta, joka kiinnitetään ARDEX 8+9 vedeneristeellä. Pielipintojen tiivistykset tasoitetaan ARDEX F 5 kuituvahvistetulla viimeistelytasoitteella ennen pielien maalausta ja listoitusta. Listakiinnitykset Peitelevyjen ja listojen kiinnittäminen tehdään vaurioittamatta tiivistystä. Asennusliimalla tehtävät listakiinnitykset tehdään ARDEX CA 10 D tai ARDEX CA 20 P asennusliimoilla. Asennusliimat ovat nopeita, polymeeripohjaisia ja ylimaalattavissa. SUUNNITTELU, VALVONTA JA KOULUTUS Tiivistyskorjauksen toimivuus varmistetaan tarvittaessa merkkiainekokeella aikaisintaan 12 tunnin kuluttua tiivistystuotteen asentamisesta. ARDEX OPISTO järjestää maksuttomia sisäilmakorjausten työtekniikat kursseja. Kurssiaikataulu on osoitteessa www. ardex.fi Seuratkaa tämän ohjeen lisäksi kotisivuiltamme löytyviä tuote-esitteitämme ja kääntykää tarvittaessa puoleemme. Muovipäällysteet ja linoleumit kiinnitetään ARDEX PREMIUM M1-luokitelluilla päällysteliimoilla. Karmitiivistys tehdään sementtipohjaisella ja kutistumattomalla ARDEX 8+9 vedeneristeellä ja AR- DEX STB vahvistusnauhalla. Seinäpintojen tasoitus tiivistyskerroksen päälle tehdään ARDEX F 5 MICROTEC tasoitteella ja BU-R verkolla.

14 14 ARDEX-PARVEKEJÄRJESTELMÄ Liikuntasaumat: Liikuntasaumoja määriteltäessä huomioidaan laatoituksen laajuus, muoto sekä pinnalle tuleva mekaaninen ja terminen kuormitus sekä rakenteelliset liikuntasaumat. Parvekkeen pintarakennejärjestelmä: Vedeneristys ja koko pintarakennejärjestelmä rakennetaan siten, että valittavat tuotteet ovat yhteensopivia vedeneristettävän alustan ja toistensa kanssa. Alusta: Alustana voi olla tarkoitukseen sopiva kiviainespohjainen alusta. Alustan pitää vastata puuhierrettyä pintaa, josta on poistettu tartuntaa heikentävät kerrokset. ARDEX 8+9 vedeneriste voidaan levittää vanhojen keraamisten laattojen päälle, jos ne ovat hyvin kiinni alustassaan. Nämä puhdistetaan emäksisellä puhdistusaineella rasvoista ja tarvittaessa happamalla pesulla kalkkijäämistä. Mahdolliseen terästen korroosiosuojaukseen suosittelemme esim. Inerta-tuotteita (Teknos Oy). Maanvaraisissa rakenteissa pitää olla kapillaarisen kosteuden katkaiseva kerros. Valmiin lattiapinnan kaltevuuden pitää olla vähintään 1:80. PARVEKKEEN VEDENERISTYS JA LAATOITUS Rakennustyön oikean suorittamisen varmistamiseksi on asentajan tunnettava ulkotilarakenteita koskevat suunnitelmat ja työohjeet sekä hänellä on oltava riittävä ammattitaito. Työsuorituksia pitää valvoa ja työvaiheet tarkastaa. Epäselvissä tapauksissa kääntykää teknisen neuvontamme puoleen. Tämä esite kertoo kuitenkin yleisesti parvekkeen vedeneristykseen ja laatoittamiseen liittyvistä tekijöistä. Olosuhteet: Ardex-tuotteita voidaan käyttää 5 30 o C lämpötiloissa. Huomioikaa myös rakenteen lämpötila. Vahvistusnauha vaatii väh. 10 o C -lämpötilan. Sade ei vaikuta tuotteiden toimivuuteen alkukovettumisen jälkeen. Työn aikana vältetään suoraa auringonpaistetta. Määräykset ja ohjeet: ARDEX-parvekejärjestelmä täyttää seuraavat ohjeet ja määräykset: RIL 107, BY 40 betonirakenteiden pinnat / luokitusohjeet, BY 41 betonirakenteiden korjausohjeet ja EN C2-luokitus. Rakennusohjeissa todetaan seuraavasti: Parvekkeiden betonilaatat varustetaan vedeneristyksellä (RIL 107). LATTIAVALU (sivulla 22) ARDEX A 37 / ARDEX A 38 MIX Lattiavalut ennen vedeneristystä tehdään ARDEX A 37 sementistä ja hiekasta tai ARDEX A 38 MIX kuivabetonista valmistetusta betonimassasta. Uivana rakenteena pitää kerrospaksuuden olla väh mm tuotteesta riippuen. ARDEX A 38 MIX -betonivalu voidaan eristää kiinnivaluna tai uivana valuna jo 4 tunnin kuluttua. TASOITUS Tasoitteet työstetään hyvin karkeaan alustaan kiinni yleensä ilman pohjustusainetta. Tasoitteet voidaan vedeneristää hyvissä olosuhteissa (lämpötila n. 20 o C ja ilman RH < 75%) viimeistään 24 tunnin kuluttua ARDEX 8+9 vedeneristeellä. ARDEX A 46 (sivulla 44) Korjausmassa 2-30 mm paksuuksiin. Korjausmassalla on betoniyhdistyksen myöntämä betonirakenteiden korjausmateriaalin käyttöseloste. Porraskulmien korjauksiin, betonin paikkaamiseen ja kallistuksiin ulkotiloissa. Lattioilla ja lujilla seinäpinnoilla. Lattiamaalin tai teollisuuspinnoitteen alla käytettäessä korjausmassaan lisätään ARDEX E 100 lisäaine (1,75 kg / 25 kg), kun alustan vetolujuusvaatimus on 1,5 MPa. Betonipinnan pitää olla puhdas, luja ja karhea. Tasoite työstetään hyvin alustaan kiinni. Kaivo liitetään vedeneristeeseen ARDEX FB -injektiohartsilla, jonka pinta jätetään n. 2 mm kaivon yläpinnan alapuolelle. Epoksin pinta karhennetaan runsaalla hiekkasirottelulla ennen vedeneristystä. ARDEX 8+9 -vedeneriste telataan alustaan voimakkaasti painaen, jotta saadaan paras mahdollinen tartunta.

15 ARDEX-PARVEKEJÄRJESTELMÄ 15 ARDEX AM 100 (sivulla 26) Täyttömassana seinäpinnoilla betoni-, kevytbetoni- ja tiilipinnoilla sekä sementtirappauspinnoilla 5-30 mm:n paksuuksissa. ARDEX K 301 (2-20 mm) / K 301 MIX (2-30 mm) (sivulla 42) Itsetasoittuva lattiatasoite koviin kosteus- ja säärasituksiin. Kallistuspinnoilla vähennetään n. 0,5 l vettä / skk (H! varmistakaa alustan esikäsittely tuoteesitteestä). VEDENPOISTOJÄRJESTELMÄ ARDEX FB Vedenpoistojärjestelmä suunnitellaan siten, ettei parvekkeelta poistettava vesi roisku muille parvekkeille. Vedenpoistojärjestelmiin liittyvät teräsosat tiivistetään ja liitetään rakenteeseen ARDEX FB epoksilla. Teräsosien liitoskohtiin kaadetaan epoksia, johon sirotellaan kvartsihiekkaa niin paljon, että epoksi peittyy kauttaaltaan hiekasta. Irtonainen hiekka poistetaan seuraavana päivänä epoksin pinnalta. Huom! hiekkasirottelu nostaa epoksin pintaa muutaman mm:n. VEDENERISTYS ARDEX 8+9 (sivulla 48) ARDEX 8+9 kestää rakenteen ja ilman kosteustasaantumisen. Vedeneristeen kiinnittyminen alustaan tapahtuu sementin sitoutumisen kautta. Alustan suurin sallittu kosteus vanhoissa rakenteissa on 95 % RH ja uusissa 90 % RH. Vedeneristys tehdään ARDEX 8+9 vedeneristeellä. Vedeneriste sekoitetaan paino-osina 1:1 tai tilavuusosina 10:8,5 Vedeneriste sekoitetaan niin, että se on tasaisen möykytöntä. Työaika sekoitetulla tuotteella on 45 min. Ensimmäinen telaus kuivuu tunnin ja toinen telaus 2 tuntia ennen laatoitusta. Välttäkää työskentelyä suorassa auringonpaisteessa. Vedeneristeen työaika astiassa lyhenee merkittävästi lämmön vaikutuksesta. Rakenteen ja ilman lämpötilat voivat olla o C. Työskentely- ja kuivumisajat on mitattu 20 o C lämpötilassa. Varmistakaa 0,8 mm:n kuivakalvopaksuus menekin tai kalvopaksuusmittauksen avulla. Mittaukseen suosittelemme 7x suurentavaa luuppia mitta-asteikolla. Vedeneristeen menekki on 0,75 + 0,75 kg / m 2 eli kg:n pakkaus riittää n. 26,7 m 2 :n alalle. LAATOITUS Laatoittamiseen voidaan käyttää ainoastaan DIN EN mukaisia C2-luokiteltuja laasteja. BY 40 luokitusohjekirjassa on esitetty vaatimuksena C2-luokiteltujen laastien käyttö ulkotiloissa. C2 luokituksessa edellytetään > 1,0 N/mm 2 :n vetolujuuden täyttymistä myös jää-sula rasituksen jälkeen. ARDEX X 78 (sivulla 56) Lattialaasti, jolla saavutetaan helposti täysi tartunta vedeneristeen ja laatan välille näin vältytään pakkasvaurioilta. ARDEX X 78 voidaan saumata 24 tunnin kuluttua. Karkeat ja epätasaiset alustat voidaan tasoittaa ARDEX X 78 laastilla ennen vedeneristystä. ARDEX X 77 S (sivulla 56) Käytetään pystypinnoilla esim. jalkalistalaattojen kiinnitykseen. Laastia käytetään ulkotiloissa aina tuplakiinnityksenä. ARDEX X 77 S voidaan saumata seinällä tunnin kuluttua. Laajemmissa julkisivulaatoituksissa käytetään ARDEX X 77 kiinnityslaastia. SAUMAUS ARDEX FM (sivulla 63) 1-10 mm:n saumoihin lattia- ja seinäpinnoille. Sauma on vettä ja likaa hylkivä, jolloin sauma säilyttää ulkonäön mahdollisimman hyvin. Kävelynkestävä 1,5 tunnin kuluttua. Liukuestelaatoille tai muutoin vahvasti pinnaltaan muotoilluille laatoille suosittelemme ARDEX FL (4-15 mm) tai ARDEX GK (> 4 mm) saumalaasteja. Osoitteesta löytyy saumalaskuri, jolla on helppo laskea saumalaastien menekki. ARDEX SN (sivulla 65) Keraamisten laattojen rajakohdat ja liikuntasaumat saumataan elastisella ARDEX SN silikonilla. Toimitetaan saumalaastien väreissä. Silikonin tartunta betonipintaan varmistetaan ARDEX SP 1 pohjustusaineella. ARDEX X 78 varmistaa alustan ja laatan välille 100 %:n tartunnan. Näin vältytään pakkasvaurioilta. Pystypintojen laatoitus tehdään ulkotiloissa aina tuplaliimauksella. Laastia levitetään sekä alustaan että laatan takapintaan. ARDEX FM on vettä ja likaa hylkivä saumalaasti. Sauma on helpompi pitää puhtaana, jolloin laatoitettu alue pysyy paremman näköisenä pidempään.

16 16 SANEERAUSLATTIALÄMMITYSJÄRJESTELMÄ OHUT JA TEHOKAS SANEERAUSKAAPELI VAI LÄMPÖMATTO? SANEERAUSKAAPELI devikit -10 saneerauskaapeli sopii betoni-, kipsikartonkilevy-, lastulevy- tai puulattialle, jossa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Kaapelia käytetään m/m², jotta saavutetaan oikea teho. Tällöin kaapelin etäisyys toisistaan on 65 mm 100 mm. Suositeltava asennusväli (C-C): ~65 mm keraamiset laatat ~100 mm muovimatot, lautaparketit, laminaatit Kaapelin ulkohalkaisija on 4,5 mm ja teho 10 W/m. LÄMPÖMATTO devimat DTIF on asennusvalmis lämpömatto, johon kaapeli on kiinnitetty valmiiksi oikealla asennusvälillä. Ohutrakenteisen lämpömaton alapinnassa on valmiina liimapinta. Matto on vain noin 3 mm paksu. Leveys on 0,5 m ja pituus määräytyy lämmitettävän alan mukaan. Lämpömaton tehoksi voidaan valita joko 100 W/m² tai 150 W/m² riippuen lattianrakenteesta sekä pintamateriaalista. DTIF-100 voidaan käyttää betoni-, kipsikartonkilevy-, lastulevy- tai puulattioissa, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. DTIF-150 voidaan käyttää betonilattioissa sekä kosteissa, että kuivissa tiloissa, kun pintamateriaaliksi tulee laatta. KAAPELIN JA MATON ASENNUS Kiinteiden koneiden ja kiukaan alle ei asenneta lämmitystä. Normaali tehontarve on W/m². Muovimatot, lautaparketit, laminaatit ~100 W/m² Keraamiset laatat ~150 W/m² Suosituksia suurempi neliöteho ei aiheuta suurempaa sähkökulutusta vaan ainoastaan sen, että haluttu lämpötila saavutetaan nopeammin. Rakennusteknisten suositusten mukaan saneerauskaapeli ja lämpömatto asennetaan vedeneristeen alle. VINKKEJÄ TYÖN ONNISTUMISEKSI Varmistakaa, että alusta on riittävän luja. Alusta pohjustetaan ennen kaapelia tai lämpömattoa, jotka kiinnitetään kuivaan pohjustusaineeseen. Saneerauskaapelin ja lämpömaton peittämiseen käytetään - kiviainespohjaisilla pinnoilla ARDEX K 70 tai ARDEX K 75 oikaisumassaa (s. 39). - kipsikartonkilevypinnoilla ARDEX K 70 + hiekka tai ARDEX K 75 oikaisumassaa (s. 39). - tarkoitukseen soveltuvilla puulevyillä ARDEX FA 20 kuitutasoitetta (s. 41). Märkätiloissa noudatetaan ARDEX-vedeneristysjärjestelmää, jolloin kaikki tuotteet ovat yhteensopivia. Lämpö voidaan kytkeä päälle viikon kuluttua laatan saumauksesta. Lämpö asetetaan ensin rakenteen lämpötilaan ja nostetaan tämän jälkeen 5 C päivittäin. KIPSIKARTONKILEVYLATTIA Lattiarakenne toteutetaan sertifi oitujen Gyproc tai Knauf kylpyhuonejärjestelmien mukaisesti. Seinän ja lattian rajakohtaan asennetaan ARDEX TP 50 -irrotuskaista, jotta oikaisumassa ei kiinnity seinäpinnalle. ARDEX P 51 pohjustusaine (1:3) kuivuu väh. 6 tuntia ennen seuraavaa työvaihetta. Ennen lämmityskaapelin asennusta tukitaan mahdolliset reiät ja raot ARDEX K 5 salamatasoitteella. Salamatasoitetta ei saa kuitenkaan käyttää seinän ja lattian rajakohdassa. Säkilliseen ARDEX K 70 oikaisumassaa sekoitetaan 8 kg hiekkaa (raekoko 0,5-1,2 mm). Vaihtoehtoisesti voidaan käyttää myös ARDEX K 75 oikaisumassaa, johon ei lisätä hiekkaa. Tarkemmat ohjeet eri lattiarakenteisiin

17 SANEERAUSLATTIALÄMMITYSJÄRJESTELMÄ 17 NÄIN SYNTYY SANEERAUSLATTIALÄMMITYS Vanha pinnoite poistetaan ja lattia puhdistetaan huolella liasta ja pölystä. Termostaatin tuntoelin asennetaan suojaputkessa kaapeleiden väliin kaapeleiden tasolle. Suojaputken pää tulpataan. Betoni-, tasoite- ja kipsikartonkilevypinnat pohjustetaan ARDEX P 51 -pohjustusaineella. Tiiviillä pinnoilla käytetään ARDEX P 82 - pohjustusainetta. Saneerauskaapeli asennetaan mm etäisyydeltä seinästä. Saneerauskaapeli kiinnitetään lattiaan kuumaliimalla ja/tai asennuskiskoilla. Lämpömatto levitetään suoraan rullasta eteenpäin pyörittäen paikoilleen. Maton alapinnassa olevan liimapinnan ansiosta se tarttuu pohjustettuun lattiaan. Käännettäessä mattoa seinän vieressä leikataan verkko poikki, mutta varotaan leikkaamasta kaapelia! Matto käännetään niin, että levitystä voidaan jatkaa suunnitelman mukaisesti. Lämpökaapelin ja liitosjohdon välinen kytkentäkohta pitää jäädä oikaisumassan sisään. Kun saneerauskaapeli/lämpömatto on paikallaan, mitataan kaapelin lenkki- ja eristysvastus. Mittauksen jälkeen saneerauskaapeli/lämpömatto peitetään oikaisumassalla. Kuivissa tiloissa laatoituksen alla riittää, kun kaapeli peittyy massalla. Märkätiloissa kaapelin ja vedeneristeen välillä pitää olla 5 mm:n suojapaksuus. Oikaisumassat ovat koostumukseltaan juoksevia. Varmistakaa oikea vesisuhde takasivun tuotetiedoista - märkätiloissa tuote sekoitetaan pienemmällä vesimäärällä. Märkätiloissa oikaisumassa kaadetaan seinän ja lattian rajakohtaan ja annetaan valua kaivolle. Varmistakaa ennen työn aloittamista, että ARDEX-oikaisumassojen työmenetelmä on tuttu asentajalle. Huom! Ennen lopullisen pintamateriaalin asentamista mitataan uudelleen kaapelin lenkkivastus ja eristysvastus. Kytkentätyön saa tehdä vain asennusurakointioikeudet omaava tai hänen valtuuttama henkilö!

18 18 ARDEX GUTJAHR -IRROTUS JA TUULETUSJÄRJESTELMÄ MIKSI KERAAMISEN LAATAN IRROTUS? Laattojen asentaminen suoraan heikoille alustoille sisältää aina irtoamis- ja halkeamisriskin. IndorTec 2E IRROTUS- JA TUULETUSPROFIILI IndorTec 2E Irrotus- ja tuuletus-profi ili asennetaan uivana ilman kontaktia alustaan. Tämä varmistaa alustan tuulettumisen ja irrotuksen alustan ja päällysteen välille. Tämä ominaisuus tekee IndorTec 2E profi ilista optimaalisen myös alustoille, joihin ei saada tartuntaa kiinnityslaasteilla. Profi ilin yläpinnassa oleva verkotus mahdollistaa laatoituksen irtiasennettuun profi iliin. Alustan pitkä kuivumisaika tai perusteellisen kunnostuksen tarve merkitsevät pidempää asennusaikaa tai suurempia kustannuksia, jos halkeamilta tai irtoamisilta halutaan välttyä. Näissä tilanteissa on IndorTec 2E ainoa verkkovahvistettu irrotusprofi ili nopeaan ja varmaan laattojen asennukseen. ALUSTAT UUSI BETONI Kun betonivalu tehdään alustasta irrotettuna massiivisena valuna, kestää 1-6 kuukautta ennen kuin betonivalu voidaan laatoittaa riippuen olosuhteista, kiinnityslaastista ja betonilaadusta, jos laatoitusta ei irroteta betonista. IndorTec 2E profi ili voidaan asentaa betonin päälle heti, kun betonin jälkihoito on tehty. Tämän jälkeen betonin kutistuminen ja kosteus eivät vaikuta päälle tulevan keraamisen laatan toimivuuteen. IndorTec 2E profi ililla ei kuitenkaan voida sulkea pois betonin mahdollisesta reunakäyristymisestä syntyviä ongelmia. IndorTec 2E profi ililla kosteutta ei kapseloida, vaan se pääsee liikkumaan profi ilin ilmakanavissa ja tasaantumaan saumojen kautta. PUUALUSTAT Puussa ja puupohjaisissa alustoissa tapahtuu kosteusliikkeitä ilman suhteellisen kosteuden vaihteluista johtuen. Tästä syystä alustassa tapahtuu pituusmuutoksia ja alustan ja päällysteen välille syntyy jännitteitä. IndorTec 2E profi ili irrottaa laatoituksen täysin alustasta, jolloin vahingoilta vältytään. SEKA-ALUSTAT Kun alusta koostuu useammasta eri materiaalista, syntyy näiden materiaalien rajakohtaan lähes poikkeuksetta halkeama valmiiseen lattiaan. Ilman selkeää päällysteen irrotusta alustasta ei ole mahdollista saada hyvää lopputulosta. Indor- Tec 2E varmistaa, että materiaalien rajakohdat eivät aiheuta halkeamia päällysteeseen. HALKEAMAT Betonin kuivumishalkeamien lisäksi lattialämmitysrakenteiden virheet kuten puuttuvat liikuntasaumat tai liian pieni suojapaksuus lämmityselementtien päällä aiheuttavat halkeamia keraamiseen laattaan. IndorTec 2E profi ili mahdollistaa laattojen asennuksen näissäkin tilanteissa ilman riskiä. IndorTec 2E varmistaa, että vaakatasossa tapahtuvat alustan liikkeet eivät kohdistu laatoitukseen. HUONO TARTUNTA ALUSTAAN Lakkamaiset lattiapinnoitteet, heikot päällysteliimat tai öljyjäänteet heikentävät tasoitteiden ja kiinnityslaastien tartuntaa alustaan. Jos laatat asennetaan kiinni alustaan, ajaudutaan pakosti suuritöisiin puhdistustöihin. IndorTec 2E profi ililla ei tarvitse saada tartuntaa alustaan. VANHAT PÄÄLLYSTEET PVC-, linoleumi- ja muiden vastaavien päällysteiden poistaminen voidaan välttää asentamalla IndorTec 2E profi ili suoraan päällysteiden päälle. Pehmeät päällysteet eivät kuitenkaan sovellu profi ilin alustaksi. KÄYTTÖALUEET ASUINTILAT Asuintiloissa remonttien aiheuttamaa rakennuspölyä voidaan välttää ratkaisevasti asentamalla IndorTec 2E profi ili vanhojen pintojen päälle ja välttäen näin alustan purku- ja puhdistustöitä. IndorTec 2E profi ili irrottaa laatoituksen täysin alustasta, jolloin keraaminen laatta säilyy ehjänä puurakenteen kosteuselämisestä huolimatta. Profi ilin yläpinnassa oleva verkotus mahdollistaa laatoituksen irtiasennettuun profi iliin. IndorTec 2E ei ole vain irrotuskerros vaan se myös tuulettaa rakenteen kanaalien ja profi ilissa olevien ilmareikien ansiosta.
