1 Käsikirja K 1300 R BMW Motorrad The Ultimate Riding Machine

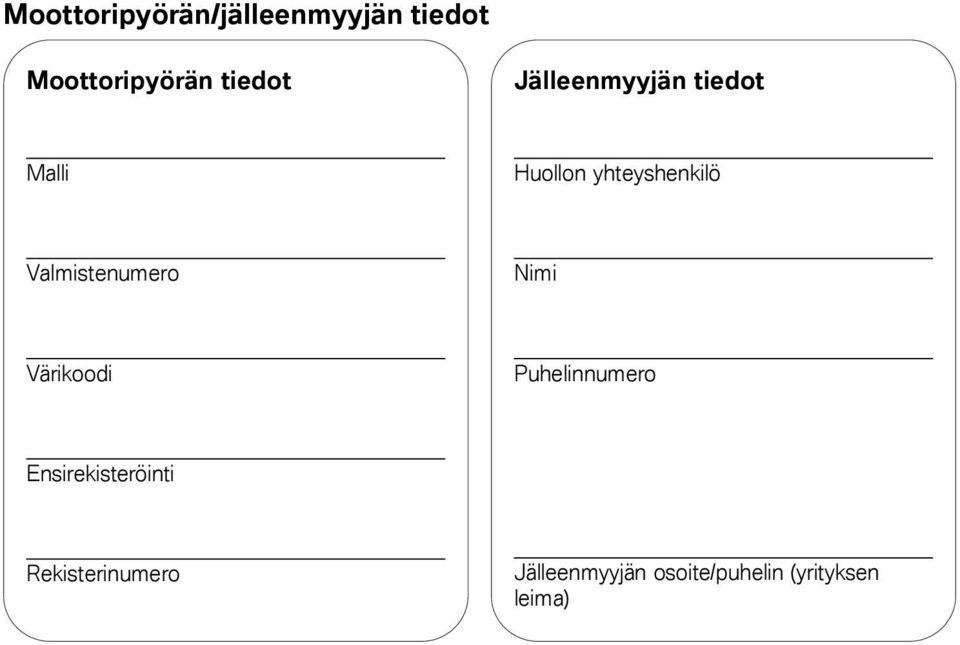

2 Moottoripyörän/jälleenmyyjän tiedot Moottoripyörän tiedot Jälleenmyyjän tiedot Malli Huollon yhteyshenkilö Valmistenumero Nimi Värikoodi Puhelinnumero Ensirekisteröinti Rekisterinumero Jälleenmyyjän osoite/puhelin (yrityksen leima)

3 Moottoripyöräsi varusteista ja lisävarusteista sekä myös maaversiosta riippuen moottoripyöräsi saattaa poiketa tämän kirjan kuvista ja tekstistä. Tämän takia ei voida esittää mitään oikeudellisia vaatimuksia. Mitta-, paino-, kulutus- ja suoritusarvotiedoissa on tietyt toleranssit. Oikeudet rakenteen, varusteiden ja lisävarusteiden muutoksiin pidätetään. Inhimillisiä erehdyksiä ei myöskään voida täysin sulkea pois BMW Motorrad Kopiointi, myös osittain, on sallittu ainoastaan BMW Motorrad, After Sales -osaston kirjallisella suostumuksella. Printed in Germany.

4 Tilausnro:: , 1. painos * * * * Tärkeimmät tiedot, joita saatat tarvita huoltoasemalla pysähtyessäsi, löytyvät seuraavasta taulukosta. Polttoaine Suositeltu polttonesteen laatu Hyödynnettävissä oleva polttoaineen täyttömäärä Polttoaineen varamäärä Rengaspaine Rengaspaine edessä Rengaspaine takana 98 ROZ/RON, Korkeaoktaaninen lyijytön 95 ROZ/RON, Lyijytön normaalibensiini (polttoainelaatu käytettävissä, mutta rajoituksia tehossa ja lisäys polttoaineen kulutukseen) Noin 19 l 4 l 2,5 bar, Yksin ajo, rengas kylmä 2,5 bar, Mukana matkustaja ja/tai kuormaa, rengas kylmä 2,9 bar, Yksin ajo, rengas kylmä 2,9 bar, Mukana matkustaja ja/tai kuormaa, rengas kylmä BMW recommends

5 Tervetuloa BMW:lle Onnittelemme sinua BMW-moottoripyörän valinnasta ja toivotamme sinut tervetulleeksi maailmanlaajuiseen BMW-ajajien yhteisöön. Tutustu uuteen pyörääsi, jotta voit ajaa liikenteessä turvallisesti ja luotettavasti. Lue tämä käsikirja huolellisesti ennen kuin lähdet ajamaan uudella moottoripyörälläsi. Kirjassa on tärkeää tietoa hallintalaitteiden käytöstä ja siitä, miten parhaiten käytät moottoripyörän teknisiä ominaisuuksia. Lisäksi kirjassa on hyödyllistä tietoa pyörän huollosta ja hoidosta parhaan mahdollisen luotettavuuden ja turvallisuuden takaamiseksi sekä neuvoja pyörän arvon säilyttämiseksi. Jos sinulla on kysyttävää moottoripyörästäsi, BMW Motorrad huoltopiste neuvoo ja auttaa sinua mielellään. Paljon iloa BMW-moottoripyöräsi parissa ja hyvää ja turvallista matkaa toivottaa BMW Motorrad.

6 Sisällysluettelo Käytä tämän käsikirjan lopussa olevaa aakkosellista hakemistoa, kun haluat löytää tietyn aiheen nopeasti. 1 Yleisiä ohjeita Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Varusteet Tekniset tiedot Ajankohtaisuus painatushetkellä Yleiskuvat Yleiskuva vasen puoli Yleiskuva oikea puoli Ohjaustangon vasemman puolen hallintalaitteet Ohjaustangon oikean puolen hallintalaitteet Istuimen alla Mittaristo Ajovalot Näytöt Vakionäytöt Näytöt, kun moottoripyörässä on ajotietokone Näytöt, kun moottoripyörässä on rengaspainevalvonta (RDC) Näytöt, kun moottoripyörässä on lämpökahvat Vakiovaroitusnäytöt Ajotietokoneen varoitusnäytöt ABS-varoitusnäytöt ASC-varoitusnäytöt RDC-varoitusnäytöt DWA-varoitusnäytöt Käyttö Virta- ja ohjauslukko Elektroninen ajonesto EWS Kello Matkamittari Ajotietokone Rengaspainevalvonta RDC Valot Suuntavalot Hätävilkut Sytytysvirran hätäkatkaisin BMW Motorrad Integral ABS Automaattinen ajovakauden valvonta ASC Lämpökahvat Kytkin Jarrut Peilit Jousen esijännitys Vaimennus Jousituksen ja iskunvaimennuksen säätö ESA Renkaat Ajovalot Istuin

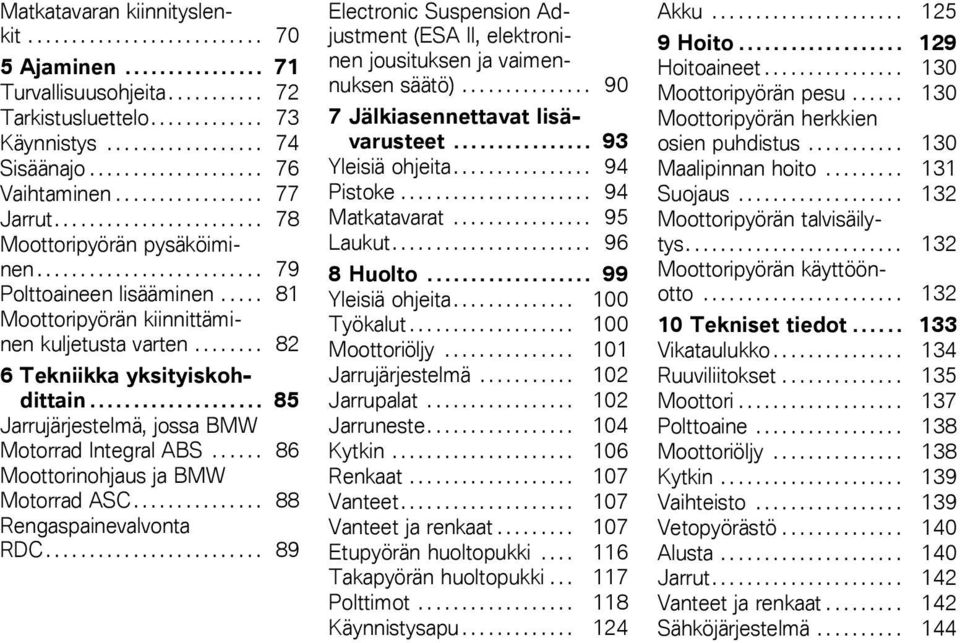

7 Matkatavaran kiinnityslenkit Ajaminen Turvallisuusohjeita Tarkistusluettelo Käynnistys Sisäänajo Vaihtaminen Jarrut Moottoripyörän pysäköiminen Polttoaineen lisääminen Moottoripyörän kiinnittäminen kuljetusta varten Tekniikka yksityiskohdittain Jarrujärjestelmä, jossa BMW Motorrad Integral ABS Moottorinohjaus ja BMW Motorrad ASC Rengaspainevalvonta RDC Electronic Suspension Adjustment (ESA II, elektroninen jousituksen ja vaimennuksen säätö) Jälkiasennettavat lisävarusteet Yleisiä ohjeita Pistoke Matkatavarat Laukut Huolto Yleisiä ohjeita Työkalut Moottoriöljy Jarrujärjestelmä Jarrupalat Jarruneste Kytkin Renkaat Vanteet Vanteet ja renkaat Etupyörän huoltopukki Takapyörän huoltopukki Polttimot Käynnistysapu Akku Hoito Hoitoaineet Moottoripyörän pesu Moottoripyörän herkkien osien puhdistus Maalipinnan hoito Suojaus Moottoripyörän talvisäilytys Moottoripyörän käyttöönotto Tekniset tiedot Vikataulukko Ruuviliitokset Moottori Polttoaine Moottoriöljy Kytkin Vaihteisto Vetopyörästö Alusta Jarrut Vanteet ja renkaat Sähköjärjestelmä

8 Runko Mitat Painot Ajoarvot Huolto BMW Motorrad Huolto BMW Motorrad huollon laatu BMW Motorrad Service Card - tekninen apu paikan päällä BMW Motorrad Service - verkosto Huoltotyöt Huoltoleimat Huoltoleimat

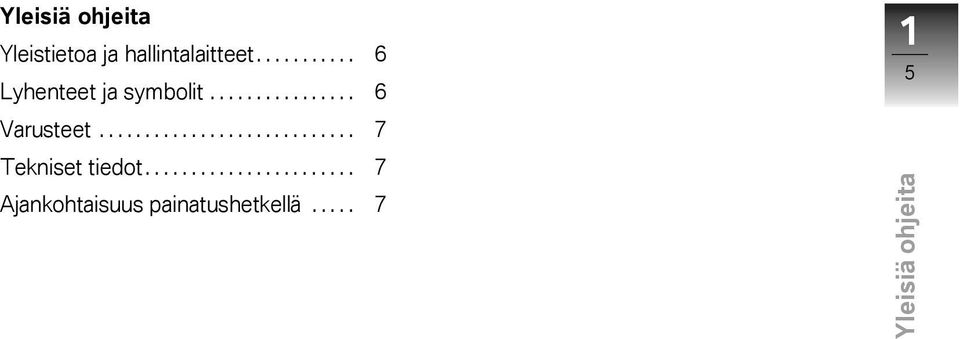

9 z Yleisiä ohjeita Yleisiä ohjeita Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Varusteet Tekniset tiedot Ajankohtaisuus painatushetkellä

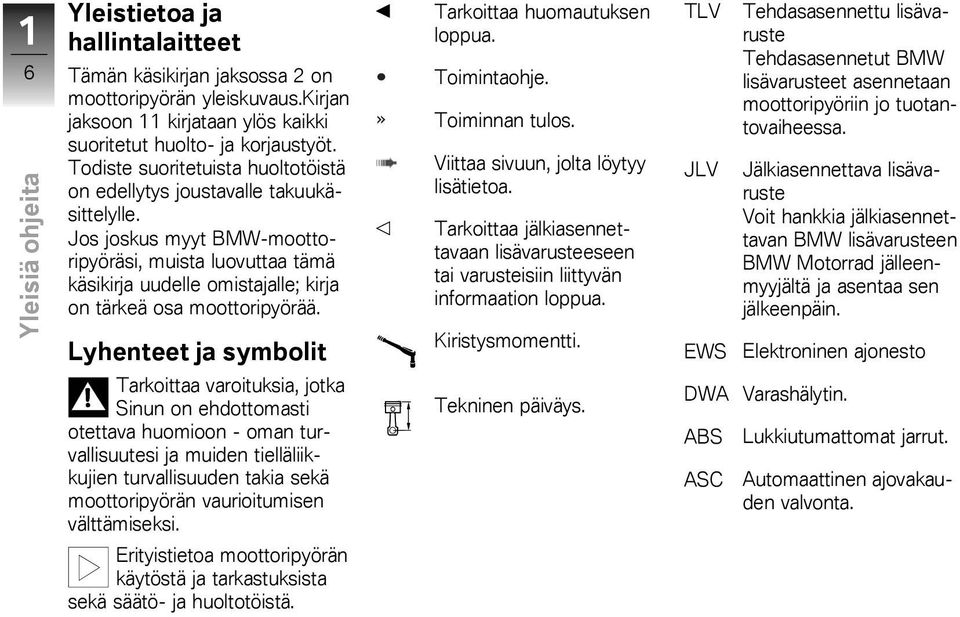

10 1 6 Yleisiä ohjeita z Yleistietoa ja hallintalaitteet Tämän käsikirjan jaksossa 2 on moottoripyörän yleiskuvaus.kirjan jaksoon 11 kirjataan ylös kaikki suoritetut huolto- ja korjaustyöt. Todiste suoritetuista huoltotöistä on edellytys joustavalle takuukäsittelylle. Jos joskus myyt BMW-moottoripyöräsi, muista luovuttaa tämä käsikirja uudelle omistajalle; kirja on tärkeä osa moottoripyörää. Lyhenteet ja symbolit Tarkoittaa varoituksia, jotka Sinun on ehdottomasti otettava huomioon - oman turvallisuutesi ja muiden tielläliikkujien turvallisuuden takia sekä moottoripyörän vaurioitumisen välttämiseksi. Erityistietoa moottoripyörän käytöstä ja tarkastuksista sekä säätö- ja huoltotöistä. Tarkoittaa huomautuksen loppua. Toimintaohje. Toiminnan tulos. Viittaa sivuun, jolta löytyy lisätietoa. Tarkoittaa jälkiasennettavaan lisävarusteeseen tai varusteisiin liittyvän informaation loppua. Kiristysmomentti. Tekninen päiväys. TLV JLV EWS Tehdasasennettu lisävaruste Tehdasasennetut BMW lisävarusteet asennetaan moottoripyöriin jo tuotantovaiheessa. Jälkiasennettava lisävaruste Voit hankkia jälkiasennettavan BMW lisävarusteen BMW Motorrad jälleenmyyjältä ja asentaa sen jälkeenpäin. Elektroninen ajonesto DWA Varashälytin. ABS ASC Lukkiutumattomat jarrut. Automaattinen ajovakauden valvonta.

11 z Yleisiä ohjeita ESA RDC Electronic Suspension Adjustment Jousituksen ja iskunvaimennuksen säätö. Rengaspainevalvonta. Varusteet BMW-moottoripyörissä on yksilölliset varusteet. Tässä käsikirjassa kuvataan tehdasasennetut lisävarusteet (TLV) ja tietyt jälkiasennettavat lisävarusteet (JLV). Kirjassa on kuvattu myös sellaisia varusteita, joita et ole välttämättä valinnut omaan pyörääsi.erilaiset maakohtaiset poikkeamat kuvien moottoripyöriin ovat mahdollisia. Jos BMW-moottoripyörässä on varusteita, joita ei ole kuvattu tässä käsikirjassa, ne on kuvattu erillisissä käyttöohjeissa. Tekniset tiedot Kaikki tämän kirjan mitat, painot ja suoritusarvot on ilmoitettu Saksalaisen normituslaitoksen (Deutsches Institut für Normung e. V., DIN) ohjeiden mukaan ja ne sisältävät tavanomaiset mittapoikkeamat. Erilaiset maakohtaiset versiot saattavat aiheuttaa poikkeamia arvoihin. Ajankohtaisuus painatushetkellä BMW-moottoripyörien korkea turvallisuus- ja laatutaso pystytään varmistamaan kehittämällä rakennetta, varusteita ja tarvikkeita jatkuvasti. Tästä syystä joudumme varaamaan oikeuden poikkeamiin tämän käsikirjan ja moottoripyöräsi välillä. BMW Motorrad ei voi täysin sulkea pois inhimillisiä virheitä. Ymmärtänet, että edellä mainituista syistä kirjan tiedot, kuvat ja selitykset eivät kelpaa oikeudellisten vaatimusten perusteeksi. 1 7

12 1 8 Yleisiä ohjeita z

13 z Yleiskuvat Yleiskuvat Yleiskuva vasen puoli Yleiskuva oikea puoli Ohjaustangon vasemman puolen hallintalaitteet Ohjaustangon oikean puolen hallintalaitteet Istuimen alla Mittaristo Ajovalot

14 2 10 Yleiskuvat z

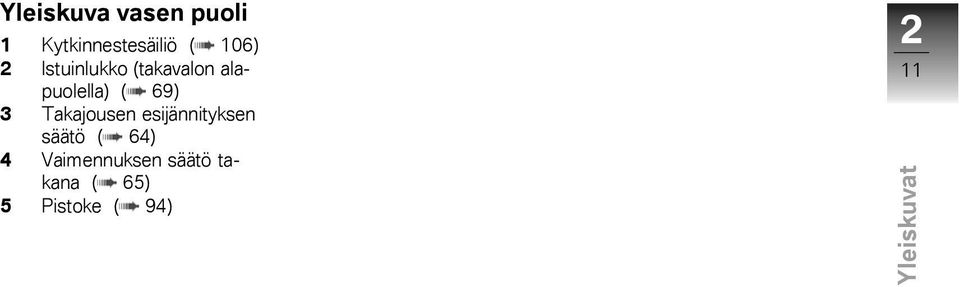

15 z Yleiskuvat Yleiskuva vasen puoli 1 Kytkinnestesäiliö ( 106) 2 Istuinlukko (takavalon alapuolella) ( 69) 3 Takajousen esijännityksen säätö ( 64) 4 Vaimennuksen säätö takana ( 65) 5 Pistoke ( 94) 2 11

16 2 12 Yleiskuvat z

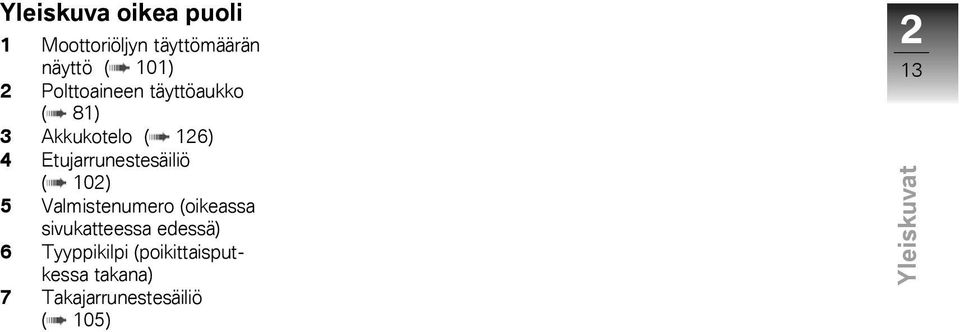

17 z Yleiskuvat Yleiskuva oikea puoli 1 Moottoriöljyn täyttömäärän näyttö ( 101) 2 Polttoaineen täyttöaukko ( 81) 3 Akkukotelo ( 126) 4 Etujarrunestesäiliö ( 102) 5 Valmistenumero (oikeassa sivukatteessa edessä) 6 Tyyppikilpi (poikittaisputkessa takana) 7 Takajarrunestesäiliö ( 105) 2 13

18 2 14 Yleiskuvat z Ohjaustangon vasemman puolen hallintalaitteet 1 Kaukovalot ja kaukovalovilkku ( 57) 2 Matkamittarin käyttö ( 51) ajotietokoneella TLV Ajotietokoneen käyttö ( 53) 3 Hätävilkut ( 58) 4 Suuntavalojen käyttö ( 58) 5 Äänimerkki 6 elektronisella jousituksen ja vaimennuksen säädöllä (ESA II) TLV ESA:n käyttö ( 66)

19 z Yleiskuvat 7 automaattisella ajovakauden valvonnalla TLV ASC-järjestelmän käyttö ( 61) BMW Motorrad Integral ABS II:lla TLV ABS-järjestelmän käyttö ( 60) 2 15

20 2 16 Yleiskuvat z Ohjaustangon oikean puolen hallintalaitteet 1 lämpökahvoilla TLV Lämpökahvat ( 62) 2 Käynnistyskatkaisin ( 74) 3 Sytytysvirran hätäkatkaisin ( 59)

21 z Yleiskuvat Istuimen alla 1 Matkatavaran kiinnityslenkit 2 Käsikirja 3 Rengaspainetaulukko ja lastaustaulukko 4 Työkalut ( 100) 5 Moottoriöljyn täyttöaukko ( 102) 2 17

22 2 18 Yleiskuvat z Mittaristo 1 Kierroslukunäyttö 2 Nopeusnäyttö 3 Merkkivalot ( 22) 4 Monitoiminäyttö ( 22) 5 Ympäristön valoisuuden tunnistin (mittariston valaistuksen kirkkauden säätöön) varashälyttimellä (DWA) TLV Varashälyttimen merkkivalo (ks. varashälyttimen käyttöohje) 6 Matkamittarin käyttö ( 51) Kellon käyttö ( 50) Mittariston valaistuksessa on automaattinen päivä-/ yökytkentä.

23 z Yleiskuvat Ajovalot 1 Lähivalot 2 Kaukovalot 3 Seisontavalo 2 19

24 2 20 Yleiskuvat z

25 z Näytöt Näytöt Vakionäytöt Näytöt, kun moottoripyörässä on ajotietokone Näytöt, kun moottoripyörässä on rengaspainevalvonta (RDC) Näytöt, kun moottoripyörässä on lämpökahvat Vakiovaroitusnäytöt Ajotietokoneen varoitusnäytöt ABS-varoitusnäytöt ASC-varoitusnäytöt RDC-varoitusnäytöt DWA-varoitusnäytöt

26 3 22 Vakionäytöt Monitoiminäyttö Merkkivalot Vaihdenäyttö Kytkettynä oleva vaihde tai vapaa-asennon tunnus N näkyy näytössä. Kun mikään vaihde ei ole kytkettynä, tyhjäkäynnin merkkivalo palaa. Näytöt z 1 Kello ( 50) 2 Vaihdenäyttö ( 22) 3 Jäähdytysnesteen lämpötila ( 22) 4 Matkamittari ( 51) 5 Polttoainemäärän näyttö ( 22) 1 Suuntavalot vasen 2 Kaukovalot 3 Tyhjäkäynti 4 Suuntavalot oikea Polttoainemäärän näyttö Poikittaispalkit tankkausmittarisymbolin alapuolella ilmaisevat jäljellä olevaa polttoainemäärää. Polttoaineen lisäämisen jälkeen näytössä näkyy vielä vähän aikaa edeltävä polttoainemäärä, ennen kuin näyttö päivittyy. Jäähdytysnesteen lämpötila Poikittaispalkit lämpötilasymbolin alapuolella ilmaisevat jäähdytysnesteen lämpötilaa.

27 z Näytöt Huoltonäyttö Jos seuraavaan huoltoon on enintään kuukausi aikaa, huollon päivämäärä näkyy käynnistystarkastuksen yhteydessä hetken aikaa. Kaksinumeroisina esitettävät kuukausi ja vuosi erotetaan viivalla, tässä esimerkissä näyttö tarkoittaa "maaliskuu 2007". Jos vuosittain kertyy runsaasti ajokilometrejä, saattaa olla syytä huollattaa moottoripyörä jo aiemmin. Jos aikaistettuun huoltoon on enintään 1000 km, jäljellä olevien kilometrien näyttö vähenee 100 km kerrallaan ja näkyy käynnistystarkastuksen yhteydessä lyhyen aikaa. Jos huollon ajankohta on ohitettu, päivämäärän ja kilometrilukeman näytön lisäksi palaa yleinen varoitusvalo keltaisena. Huollosta muistuttava teksti näkyy näytössä jatkuvasti. Jos huoltonäyttö ilmestyy jo yli kuukausi ennen huollon päivämäärää tai jos huollosta muistuttava teksti ei jää näyttöön huollon päivämäärän ohittumisen jälkeen, mittaristoon tallennettua päivämäärää on säädettävä. Tämä tilanne voi esiintyä, jos akku on irrotettu pitkähköksi ajaksi. Halutessasi säätää päivämäärää käänny ammattitaitoisen huoltopisteen, mieluiten BMW Motorrad huoltopisteen puoleen. Näytöt, kun moottoripyörässä on ajotietokone ajotietokoneella TLV 3 23

28 3 24 Näytöt z 1 Ajotietokoneen näyttöjen alue ( 53) 1 Rengaspaineiden näyttö ( 56) 1 Lämmitystasojen näyttö ( 62) Näytöt, kun moottoripyörässä on rengaspainevalvonta (RDC) rengaspainevalvonnalla (RDC) TLV Rengaspaineet näytetään lämpötilakompensoidusti (ks. jakso "Tekniikka yksityiskohdittain"). Näytöt, kun moottoripyörässä on lämpökahvat lämpökahvoilla TLV

29 z Näytöt Vakiovaroitusnäytöt Esitystapa 3 25 Varoitukset esitetään yleisen varoitusvalon 1 sekä varoitushuomautuksen kuten 2 tai varoitussymbolin 3 avulla. Yleinen varoitusvalo palaa punaisena tai keltaisena riippuen varoituksen kiireellisyydestä. Jos varoituksia on useita, kaikki asianomaiset varoitusvalot ja varoitussymbolit näkyvät näytössä, varoitushuomautukset näytetään vuorotellen. Yhteenvedon mahdollisista varoituksista löydät seuraavalta sivulta.

30 3 26 Näytöt z Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Palaa keltaisena Palaa keltaisena Palaa punaisena EWS! ilmestyy näyttöön FUEL! ilmestyy näyttöön Lämpötilanäyttö vilkkuu EWS aktiivinen ( 28) Polttoaineen varamäärä saavutettu ( 28) Jäähdytysnesteen lämpötila on liian korkea ( 28) Palaa keltaisena Ilmestyy näyttöön Moottori varaohjelmalla ( 29) Vilkkuu punaisena Ilmestyy näyttöön Moottoriöljynpaine riittämätön ( 29) Palaa punaisena Ilmestyy näyttöön Akun latausvirta riittämätön ( 30) Palaa keltaisena LAMPR!Ilmestyy näyttöön LAMPF! ilmestyy näyttöön Takavalon polttimo rikki ( 30) Etuvalon polttimo rikki ( 30)

31 z Näytöt Merkkivalot Näytön viestit Merkitys Palaa keltaisena LAMPS! ilmestyy Polttimo rikki ( 30) 3 näyttöön 27

32 3 28 Näytöt z EWS aktiivinen Yleinen varoitusvalo palaa keltaisena. EWS! ilmestyy näyttöön. Mahdollinen syy: Käytetty avain ei kelpaa käynnistämiseen tai tietoyhteys avaimen ja moottorielektroniikan välillä ei toimi. Poista mahdolliset muut avaimet virta-avaimen lähistöltä. Käytä kakkosavainta. Vaihdata vioittunut avain mieluiten BMW Motorrad huoltopisteessä. Polttoaineen varamäärä saavutettu Yleinen varoitusvalo palaa keltaisena. FUEL! ilmestyy näyttöön. Liian pieni polttoainemäärä saattaa aiheuttaa palamiskatkoksia ja moottorin sammumisen odottamatta. Palamiskatkokset saattavat vaurioittaa katalysaattoria, ja moottorin sammuminen yllättäen saattaa aiheuttaa onnettomuuden. Älä aja polttoainesäiliötä tyhjäksi. Mahdollinen syy: Polttoainesäiliössä on jäljellä korkeintaan enää varamäärä. 4 l Polttoaineen varamäärä Polttoaineen lisääminen ( 81). Jäähdytysnesteen lämpötila on liian korkea Yleinen varoitusvalo palaa punaisena. Lämpötilanäyttö vilkkuu. Ajon jatkaminen moottorin kuumennuttua liikaa voi vaurioittaa moottoria. Ota ehdottomasti huomioon seuraavat ohjeet. Mahdollinen syy: Jäähdytysnesteen lämpötila on liian korkea. Mikäli mahdollista, aja osakuormitusalueella moottorin jäähdyttämiseksi. Sammuta moottori, jos pysähdyt ruuhkaan, mutta jätä sytytysvirta päälle, jotta jäähdytystuuletin pysyy toiminnassa. Jos jäähdytysnesteen lämpötila on usein korkea, poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä.

33 z Näytöt Moottori varaohjelmalla Yleinen varoitusvalo palaa keltaisena. Moottorin symboli näkyy näytössä. Moottori käy varaohjelmalla. Voi olla, että käytettävissäsi ei ole moottorin normaalia tehoa, mikä voi aiheuttaa vaaratilanteen varsinkin ohituksissa. Sovita ajotapasi mahdollisesti normaalia pienempään moottorin tehoon. Mahdollinen syy: Moottorin ohjausyksikkö on tunnistanut vian. Poikkeustapauksissa moottori sammuu eikä enää käynnisty. Muutoin moottori käy varaohjelmalla. Voit jatkaa ajoa, mutta ota huomioon, että käytettävissäsi ei ole moottorin normaalia tehoa. Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Moottoriöljynpaine riittämätön Yleinen varoitusvalo vilkkuu punaisena. Öljykannusymboli tulee näyttöön. Öljynpaine voiteluöljykierrossa on liian alhainen. Kun varoitusvalo syttyy, pysähdy heti ja sammuta moottori. Riittämättömän moottoriöljynpaineen varoitus ei anna tietoa moottoriöljyn määrästä. Oikean moottoriöljyn määrän voi tarkastaa ainoastaan öljymäärän näytöstä. Mahdollinen syy: Moottoriöljyn määrä on liian alhainen. Moottoriöljyn määrän tarkastus ( 101). Jos öljymäärä on liian alhainen: Moottoriöljyn lisääminen ( 102). Mahdollinen syy: Moottoriöljyn paine on riittämätön. Ajaminen riittämättömällä moottoriöljynpaineella voi vaurioittaa moottoria. Älä jatka ajoa. Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad - huoltopisteessä. 3 29

34 3 30 Näytöt z Akun latausvirta riittämätön Yleinen varoitusvalo palaa punaisena. Akun symboli ilmestyy näyttöön. Akun purkautuminen johtaa moottoripyörän eri järjestelmien, esimerkiksi valojen, moottorin tai ABS:n, sammumiseen. Tämä saattaa aiheuttaa vaarallisia ajotilanteita. Mikäli mahdollista, älä jatka ajoa. Akku ei lataudu. Jos ajoa jatketaan, moottoripyörän sähkölaitteet purkavat akun. Mahdollinen syy: Generaattori tai generaattorin hihna rikki Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad - huoltopisteessä. Takavalon polttimo rikki Yleinen varoitusvalo palaa keltaisena. LAMPR!ilmestyy näyttöön. Moottoripyörän polttimon palaminen on turvallisuusriski, sillä muut tienkäyttäjät eivät ehkä huomaa moottoripyörää. Vaihda vioittuneet polttimot mahdollisimman nopeasti; pidä mukanasi aina mieluiten vastaavia varapolttimoita. Mahdollinen syy: Takavalon tai jarruvalon polttimo on rikki. Dioditakavalo on vaihdettava. Käänny ammattitaitoisen huoltopisteen, mieluiten BMW Motorrad -huoltopisteen puoleen. Etuvalon polttimo rikki LAMPF! ilmestyy näyttöön. Moottoripyörän polttimon palaminen on turvallisuusriski, sillä muut tienkäyttäjät eivät ehkä huomaa moottoripyörää. Vaihda vioittuneet polttimot mahdollisimman nopeasti; pidä mukanasi aina mieluiten vastaavia varapolttimoita. Mahdollinen syy: Lähi-, kauko-, seisonta- tai suuntavalojen polttimo rikki. Lähi- ja kaukovalon polttimoiden vaihtaminen ( 119). Seisontavalon polttimon vaihtaminen ( 120). Etu- ja takasuuntavalon polttimon vaihtaminen ( 122). Polttimo rikki Yleinen varoitusvalo palaa keltaisena. LAMPS! ilmestyy näyttöön.

35 z Näytöt Moottoripyörän polttimon palaminen on turvallisuusriski, sillä muut tienkäyttäjät eivät ehkä huomaa moottoripyörää. Vaihda vioittuneet polttimot mahdollisimman nopeasti; pidä mukanasi aina mieluiten vastaavia varapolttimoita. Mahdollinen syy: Edellä mainituista polttimoista palanut useampi kuin yksi. Lue edempänä olevat vikakuvaukset. Ajotietokoneen varoitusnäytöt Esitystapa ajotietokoneella TLV Ajotietokoneen varoitukset näytetään alueella 1. Yhteenveto mahdollisista varoituksista on seuraavalla sivulla. 3 31

36 3 32 Näytöt z Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Ilmestyy näyttöön Check Oil ilmestyy näyttöön Moottoriöljyn määrä liian alhainen ( 33) Ilmestyy näyttöön Jäävaroitus ( 33)

37 z Näytöt Moottoriöljyn määrä liian alhainen Öljymäärän symboli näkyy näytössä. Check Oil ilmestyy näyttöön. Mahdollinen syy: Elektroninen öljymäärän tunnistin on havainnut liian alhaisen moottoriöljyn määrän. Tarkasta seuraavan tankkauspysähdyksen yhteydessä moottoriöljymäärä öljyntarkastusikkunasta: Moottoriöljyn määrän tarkastus ( 101). Jos öljymäärä on liian alhainen: Moottoriöljyn lisääminen ( 102). Mahdollinen syy: Jos näyttöön ilmestyy viesti "Tarkasta öljymäärä", vaikka öljymäärän näytöstä on todettu öljymäärän olevan oikea, öljymäärän tunnistin saattaa olla rikki. Ota heti yhteys ammattitaitoiseen huoltopisteeseen, mieluiten BMW Motorrad -huoltopisteeseen. Jäävaroitus Jääkidesymboli ilmestyy näyttöön. Mahdollinen syy: Moottoripyörän läheltä mitattu ulkolämpötila on alle 3 C. Jäävaroitus ei sulje pois mahdollisuutta, etteikö mustaa jäätä voisi esiintyä jo yli 3 C:n mitatuissa lämpötiloissakin. Alhaisissa ulkolämpötiloissa täytyy aina ajaa erityisen ennakoivasti, etenkin siltojen kansilla ja metsäaukeilla. Aja ennakoiden. ABS-varoitusnäytöt BMW Motorrad Integral ABS II:lla TLV Esitystapa ABS-varoitukset ilmaistaan ABSvaroitusvalolla 1. Joissakin maissa ABS-varoitusvalo voi olla erinäköinen. Mahdollinen maaversio. Lisätietoja aiheesta BMW Motorrad Integral ABS löydät alkaen sivulta ( 86), yhteenvedon 3 33

38 3 34 mahdollisista varoituksista löydät seuraavalta sivulta. Näytöt z

39 z Näytöt Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Vilkkuu ABS-itsetesti ei ole päättynyt ( 36) 3 35 Palaa ABS pois kytkettynä ( 36) Palaa ABS-vika ( 36)

40 3 36 Näytöt z ABS-itsetesti ei ole päättynyt ABS-varoitusvalo vilkkuu. Mahdollinen syy: ABS-toiminto ei ole käytettävissä, koska itsetestaus ei ole päättynyt. Pyörätunnistimien tarkastusta varten moottoripyörällä täytyy ajaa muutama metri. Lähde hitaasti liikkeelle. Ota kuitenkin huomioon, että käytettävissä ei ole ABS-jarrutoimintoa, kunnes käynnistystesti on päättynyt. ABS pois kytkettynä ABS-varoitusvalo palaa. Mahdollinen syy: Kuljettaja on kytkenyt ABS:n pois toiminnasta. BMW Motorrad Integral ABS II:lla TLV ABS-toiminnon kytkeminen toimintaan ( 60). ABS-vika ABS-varoitusvalo palaa. Mahdollinen syy: ABS-ohjausyksikkö on tunnistanut vian. ABS-toiminto ei ole käytettävissä. Matkaa voi jatkaa, kunhan otetaan huomioon, ettei ABS-toiminto ole käytössä. Ota huomioon lisäinformaatiot tilanteista, joka saattavat aiheuttaa ABS-vian ( 87). Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. ASC-varoitusnäytöt Esitystapa automaattisella ajovakauden valvonnalla TLV ASC-varoitukset ilmaistaan ASCvaroitussymbolilla 2 yhdessä yleisen varoitusvalon kanssa 1. Lisätietoja aiheesta BMW Motorrad ASC on sivulla ( 88), ja mahdollisten varoitusten yhteenveto on seuraavalla sivulla.

41 z Näytöt Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys vilkkuu nopeasti keltaisena Ilmestyy näyttöön ASC-säätö ( 38) 3 37 Vilkkuu hitaasti Itsetestaus ei päättynyt ( 38) Ilmestyy näyttöön ASC pois kytkettynä ( 38) Palaa keltaisena Ilmestyy näyttöön ASC-vika ( 38)

42 3 38 Näytöt z ASC-säätö Yleinen varoitusvalo vilkkuu nopeasti keltaisena. ASC-symboli tulee näyttöön. ASC on tunnistanut takapyörän epävakauden ja järjestelmä pienentää moottorin momenttia. Varoitusvalo vilkkuu pitempään kuin ASC-säädön keston ajan. Tällöin kuljettaja saa myös kriittisen ajotilanteen jälkeen optisen kuittauksen tapahtuneesta säädöstä. Itsetestaus ei päättynyt ASC-symboli vilkkuu. Mahdollinen syy: Itsetestiä ei suoritettu loppuun, ASC-toiminto ei ole käytettävissä. Jotta ASC-itsetesti voidaan päättää, moottorin pitää käydä ja moottoripyörällä on ajettava nopeudella vähintään 5 km/h. Lähde hitaasti liikkeelle. Ota kuitenkin huomioon, että käytettävissä ei ole ASC-toimintoa, kunnes käynnistystesti on päättynyt. ASC pois kytkettynä ASC-symboli tulee näyttöön. Mahdollinen syy: Kuljettaja on kytkenyt ASC:n pois toiminnasta. automaattisella ajovakauden valvonnalla TLV ASC-toiminnon kytkeminen toimintaan ( 61). ASC-vika Yleinen varoitusvalo palaa keltaisena. ASC-symboli tulee näyttöön. Mahdollinen syy: ASC-ohjausyksikkö on tunnistanut vian. ASC-toiminto ei ole käytettävissä. Ajoa voi jatkaa. Ota huomioon, että ASC-toiminto ei ole käytettävissä. Ota huomioon lisäinformaatiot tilanteista, jotka saattavat aiheuttaa ASC-vian ( 89). Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. RDC-varoitusnäytöt Esitystapa rengaspainevalvonnalla (RDC) TLV Näytössä näkyvät rengaspaineet perustuvat renkaan lämpötilaan 20 C ( 90).

43 z Näytöt 3 39 Varoitussymboli 2 ilmoittaa kriittisestä rengaspaineesta. Samalla joko etupyörän 3 tai takapyörän 4 rengaspaine vilkkuu. Jos kriittinen arvo on sallitun toleranssin rajalla, yleinen varoitusvalo 1 vilkkuu keltaisena. Jos mitattu rengaspainearvo on sallitun toleranssin ulkopuolella, yleinen varoitusvalo 1 vilkkuu punaisena. Lisätietoja aiheesta BMW Motorrad RDC on sivulla ( 89), yhteenveto mahdollisista varoituksista on seuraavalla sivulla.

44 3 40 Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Palaa keltaisena Rengaspaine sallitun toleranssin rajalla ( 41) Näytöt z Vilkkuu punaisena Kriittinen rengaspaine vilkkuu Kriittinen rengaspaine vilkkuu -- tai tulee näyttöön. Rengaspaine sallitun toleranssin ulkopuolella ( 41) Tiedonsiirtohäiriö ( 41) Palaa keltaisena Tunnistin rikki tai järjestelmävika ( 42) Palaa keltaisena -- tai tulee näyttöön. RDC! ilmestyy näyttöön Rengaspainetunnistimen paristo heikko ( 42)

45 z Näytöt Rengaspaine sallitun toleranssin rajalla Yleinen varoitusvalo palaa keltaisena. Rengassymboli ilmestyy näyttöön. Kriittinen rengaspaine vilkkuu. Mahdollinen syy: Mitattu rengaspaine on sallitun toleranssin raja-alueella. Korjaa rengaspaine omistajan käsikirjan takakannessa olevien tietojen mukaan. Ennen rengaspaineen sovittamista tutustu lämpötilankompensaatioon ja rengaspaineen sovitukseen liittyvään tietoon jaksossa "Tekniikka yksityiskohdittain". Rengaspaine sallitun toleranssin ulkopuolella Yleinen varoitusvalo vilkkuu punaisena. Rengassymboli ilmestyy näyttöön. Kriittinen rengaspaine vilkkuu. Mahdollinen syy: Mitattu rengaspaine on sallitun toleranssin ulkopuolella. Tarkasta renkaan vauriot ja ajokelpoisuus. Jos rengas on vielä ajokelpoinen: Väärä rengaspaine heikentää moottoripyörän ajo-ominaisuuksia. Sovita ajotapasi ehdottomasti väärän rengaspaineen mukaan. Korjaa rengaspaine ensi tilassa. Ennen rengaspaineen sovittamista tutustu lämpötilankompensaatioon ja rengaspaineen sovitukseen liittyvään tietoon jaksossa "Tekniikka yksityiskohdittain". Tarkastuta renkaan vauriot ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Jos olet epävarma renkaan ajokelpoisuudesta: Älä jatka ajoa. Ota yhteys vikatilannepalveluun. Tiedonsiirtohäiriö -- tai tulee näyttöön. Mahdollinen syy: Moottoripyörän nopeus ei ole ylittänyt rajanopeutta, joka on noin 30 km/h. RDC-tunnistimet lähettävät signaalit vasta, kun tämä rajanopeus on ylittynyt ensimmäisen kerran ( 89). Kokeile RDC-näyttöä suuremmassa ajonopeudessa. Vasta kun yleinen varoitusvalo syttyy, kyseessä on pysyvä häiriö. Tällöin: 3 41

46 3 42 Näytöt z Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad -huoltopisteessä. Mahdollinen syy: Radiosignaaliyhteys RDC-tunnistimiin on häiriintynyt. Tämä saattaa johtua lähistöllä olevista radioteknisistä laitteista, jotka häiritsevät RDC-ohjausyksikön ja tunnistimien välistä yhteyttä. Kokeile RDC-näyttöä toisessa paikassa. Vasta kun yleinen varoitusvalo syttyy, kyseessä on pysyvä häiriö. Tällöin: Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Tunnistin rikki tai järjestelmävika Yleinen varoitusvalo palaa keltaisena. Rengassymboli ilmestyy näyttöön. -- tai tulee näyttöön. Mahdollinen syy: Pyörissä ei ole RDC-tunnistimia. Jälkiasenna pyörät, joissa on RDC-tunnistimet. Mahdollinen syy: Yksi tai molemmat RDC-tunnistimet ovat pois käytöstä. Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Mahdollinen syy: Järjestelmässä on vika. Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Rengaspainetunnistimen paristo heikko Yleinen varoitusvalo palaa keltaisena. RDC! ilmestyy näyttöön. Tämä virheilmoitus näkyy lyhyen aikaa vain käynnistystarkastuksen yhteydessä. Mahdollinen syy: Rengaspainetunnistimen pariston varaustila ei ole enää paras mahdollinen. Rengaspainevalvonnan toiminta on taattu enää vain rajoitetun ajan. Ota yhteys ammattitaitoiseen huoltopisteeseen, mieluiten BMW Motorrad -huoltopisteeseen.
