1 Harjoitus 6: Simulink - Säätöteoria Mat Sovelletun matematiikan tietokonetyöt Syksy 2006 Mat Sovelletun matematiikan tietokonetyöt 1

2 Harjoituksen aiheita Tutustuminen säätötekniikkaan Takaisinkytkennän periaate Dynaamisen systeemin stabiilisuus Dynaamisen systeemin esitystavat: tilayhtälömalli ja siirtofunktio PID-säädin ja tilatakaisinkytkentä Mat Sovelletun matematiikan tietokonetyöt 2

3 Säätötekniikka Säätöongelma: Hae (mahdollisesti ulostulon avulla) ohjaus, joka saa dynaamisen systeemin toimimaan halutulla tavalla. - Servo-ongelma: ulostulon seurattava referenssisignaalia mahdollisimman tarkasti, esim. teollisuusrobotin asennonsäätö. - Stabilointiongelma: ulostulon oltava vakio systeemiin vaikuttavista häiriöstä riippumatta, esim. säiliön pinnankorkeuden säätö, vaihtovirtageneraattorin kierrosluku. Mat Sovelletun matematiikan tietokonetyöt 3

4 Takaisinkytkentä Takaisinkytkentä ulostulosta erosuureen e(t) muodossa. - Jos e(t) = 0 OK! Muuten korjaa u(t):tä kunnes e(t) = 0. Säätöongelma: valitse säädin - Rakenne: PID, tilatakaisinkytkentä, sumea logiikka... - Parametrit säätimelle Mat Sovelletun matematiikan tietokonetyöt 4

5 Avoin ohjaus vs. takaisinkytkentä Avoin silmukka (open loop): ei takaisinkytkentää. - Ohjaus muodostetaan ilman ulostuloa. - Esim. Auton ohjaus silmät kiinni kartassa olevan tien muodon perusteella. - Ongelma: Häiriöitä ei voida kompensoida. Suljettu silmukka (closed loop): takaisinkytkentä. - Hyödynnetään systeemin ulostuloa ohjauksen muodostamisessa. - Esim. Autolla ajo: Muodostetaan ohjaus näköhavaintojen perusteella s.e. pysytään tiellä. Mat Sovelletun matematiikan tietokonetyöt 5

6 Mielenkiintoisia kysymyksiä Onko systeemi rakenteeltaan sellainen, että sitä voidaan hallita? - Systeemi on ohjattava, jos se voidaan palauttaa nollatilaan (äärellisessä ajassa). Tarvitseeko systeemi erityistä hallintaa? (stabiilius) Miten sitä hallitaan? (säätöteoria/ -tekniikka) Miten hallitaan parhaalla mahdollisella tavalla? (dynaaminen optimointi) Mitä systeemin sielunelämästä voidaan sanoa? - Systeemi on tarkkailtava, jos tila voidaan rekonstruoida ohjauksen ja ulostulon perusteella. Miten sielunelämää havaitaan? (tilahavaitseminen) - Kalman-suodin (Käytetään mm. GPS-paikantimissa) Mat Sovelletun matematiikan tietokonetyöt 6

7 Stabiilisuus 1/3 Klassisen mekaniikan stabiilisuuskäsitys: tasapainosta häirityn systeemin käyttäytyminen (ilman ohjausta) - Jos vaste (ulostulo) pysyy rajoitettuna, systeemi on stabiili. Muussa tapauksessa systeemi on epästabiili. - Asymptoottinen stabiilius: Vaste lähestyy nollaa ajan myötä. - Marginaalinen stabiilius: Vaste ei mene nollaan, mutta ei myöskään kasva rajatta. Esim. harmoninen värähtelijä. Mat Sovelletun matematiikan tietokonetyöt 7

8 Stabiilisuus 2/3 BIBO-stabiilius (Bounded Input, Bounded Output), (=sisäänmeno-ulostulo stabiilisuus) - Pysyykö ulostulo rajoitettuna mielivaltaisella rajoitetulla ohjauksella (lähdettäessä mistä tahansa tilasta)? Säädön tavoitteena on saada epästabiilista systeemistä stabiili. Mat Sovelletun matematiikan tietokonetyöt 8

9 Stabiilisuus 3/3 Asymptoottisesti stabiili systeemi 10 Ulostulo 5 0 Aika Marginaalisesti stabiili systeemi 10 Ulostulo 0 10 Epästabiili systeemi Aika Ulostulo Aika Mat Sovelletun matematiikan tietokonetyöt 9

10 Lineaarinen tilayhtälömalli Lineaarinen tilayhtälömalli (state space) on muotoa: ẋ(t) = Ax(t) + Bu(t) y(t) = Cx(t) + Du(t) Tilayhtälömalli on dynaamisen systeemin esitysmuoto aikatasossa. Vaihtoehtoinen tapa on dynaamisen systeemin esittäminen Laplace-tasossa siirtofunktion avulla. Mat Sovelletun matematiikan tietokonetyöt 10

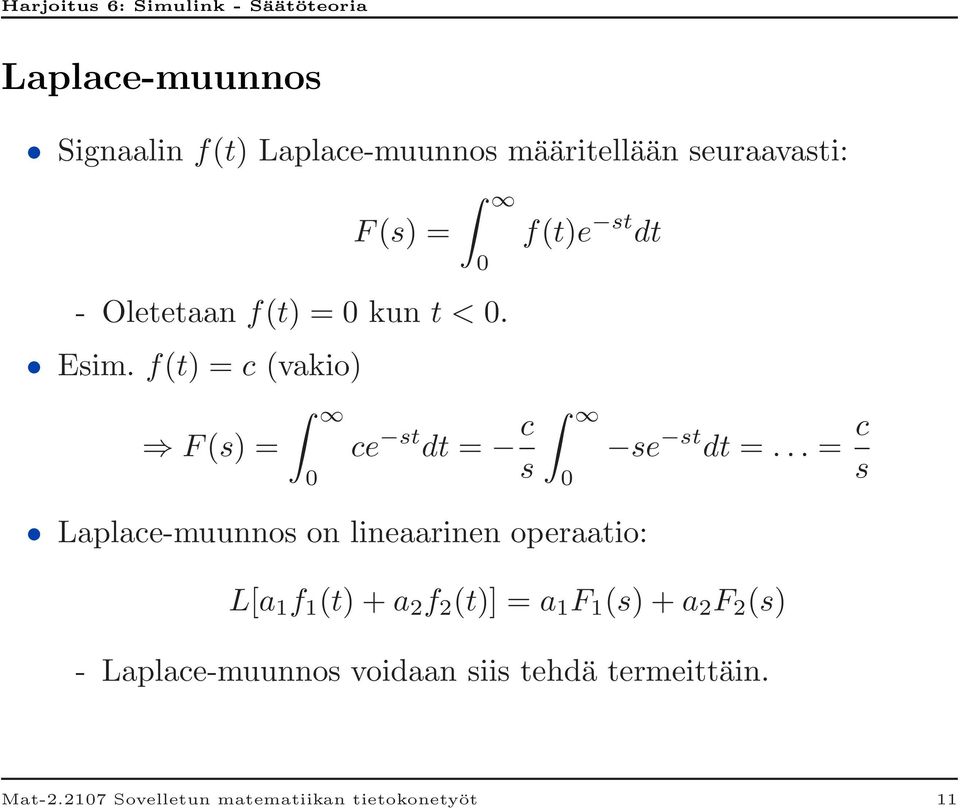

11 Laplace-muunnos Signaalin f(t) Laplace-muunnos määritellään seuraavasti: F(s) = - Oletetaan f(t) = 0 kun t < 0. Esim. f(t) = c (vakio) 0 f(t)e st dt F(s) = 0 ce st dt = c s 0 se st dt =... = c s Laplace-muunnos on lineaarinen operaatio: L[a 1 f 1 (t) + a 2 f 2 (t)] = a 1 F 1 (s) + a 2 F 2 (s) - Laplace-muunnos voidaan siis tehdä termeittäin. Mat Sovelletun matematiikan tietokonetyöt 11

12 Derivaatan Laplace-muunnos Derivaatan Laplace-muunnos: L[f (t)] = sf(s) f(0) - Yleistettynä korkeampiin derivaattoihin: [ ] [ ] L f (n) (t) = s n F(s) s n 1 f(0) f (n 1) (0) Kun oletetaan alkuarvojen f(0)...f (n 1) (0) olevan nollia: - Derivointi: s:llä kertominen - Integrointi: s:llä jakaminen Vrt. Integrator-lohko Simulinkissä. Mat Sovelletun matematiikan tietokonetyöt 12

13 Siirtofunktio 1/2 Systeemiä kuvaava differentiaaliyhtälö voidaan saattaa siirtofunktiomuotoon (transfer function) Laplace-muuntamalla. Esim. 1. kertaluvun differentiaaliyhtälö: ẏ(t) + ay(t) = u(t) Laplace-muunnetaan termeittäin: sy (s) y(0) + ay (s) = U(s) Siirtofunktiota muodostettaessa systeemin alkuarvot oletetaan nolliksi: y(0) = 0. (s + a)y (s) = U(s) Mat Sovelletun matematiikan tietokonetyöt 13

14 Siirtofunktio 2/2 Siirtofunktioksi G(s) kutsutaan ulostulon Y (s) ja sisäänmenon U(s) osamäärää: G(s) = Y (s) U(s) = 1 s + a Y (s) = G(s)U(s) Siirtofunktioesityksen hyöty: Differentiaaliyhtälöt muutettu algebrallisiksi yhtälöiksi helpompi käsitellä! Mat Sovelletun matematiikan tietokonetyöt 14

15 PID-säädin 1/3 P=proportionaalinen, I=integroiva, D=derivoiva P-säädin: u(t) = K P e(t), missä K P on säätimen parametri. - Suhteellinen takaisinkytkentä - Yksinkertaisin mahdollinen säädin. Ongelma: P-säädin ei osaa kompensoida askelmaista häiriötä. - Syntyy pysyvä poikkeama ulostuloon Idea: kasvatetaan ohjausta kunnes e(t) = 0. - Asetetaan u(t) riippumaan e(t):n integraalista. t PI-säädin: u(t) = K P e(t) + K I 0 e(τ)dτ Mat Sovelletun matematiikan tietokonetyöt 15

16 PID-säädin 2/3 Kun K I kasvaa, vaste (eli ulostulo) nopeutuu MUTTA: - Suljetun silmukan systeemi muuttuu eräällä parametriyhdistelemällä epästabiiliksi. - Syy: luotetaan liian vanhaan informaatioon (integrointi). (Eräs) ratkaisu: derioiva takaisinkytkentä; perustetaan u(t) e(t):n derivaatalle (vrt. ennustaminen). PID-säädin: u(t) = K P e(t) + K I t 0 e(τ)dτ + K D d dt e(t) Mat Sovelletun matematiikan tietokonetyöt 16

17 PID-säädin 3/3 Tehtävä: Valitse sopivat parametrit K P, K I, K D. - K P suuri nopea vaste, mutta epästabiilisuus vaanii. - K P suuri nopea vaste, pysyvät poikkeamat kompensoituvat (epästabiilisuus!) - K P : käyttö esim. stabilointi (ongelma: kohina) PID-säädin on yleisesti käytetty säädintyyppi teollisuudessa. PID-säätimen virittämiseen eli parametrien määrittämiseen on olemassa erilaisia tekniikoita. Mat Sovelletun matematiikan tietokonetyöt 17

18 PID-säädin Simulinkissä Simulinkissä PID-säädin löytyy kohdasta Simulink Extras Additional Linear. Säätimen rakennetta voi tutkia Look Under Mask-kohdasta. (Oikealla hiiren näppäimellä aukeava valikko) Mat Sovelletun matematiikan tietokonetyöt 18

19 Tilatakaisinkytkentä Vaihtoehtoinen tapa PID-säätimelle. Lineaarinen systeemi on muotoa ẋ(t) = Ax(t) + Bu(t) y(t) = Cx(t) + Du(t) Muodostetaan ohjaus u(t) = K x(t) ẋ(t) = Ax(t) + B ( Kx(t)) = (A KB)x(t) Tehtäväksi jää valita matriisi K s.e. systeemi käyttäytyy halutulla tavalla. Suositeltava lähestymistapa erityisesti MIMO-malleilla (Multiple-input multiple-output) Mat Sovelletun matematiikan tietokonetyöt 19
