EURO STAR EV-97 EVEKTOR - AEROTECHNIC. Aerodrome, Kunovice Kunovice Czech Republic tel.: (0) fax: (0)

Koko: px
Aloita esitys sivulta:

Download "EURO STAR EV-97 EVEKTOR - AEROTECHNIC. Aerodrome, Kunovice 686 04 Kunovice Czech Republic tel.: 00420 (0) 632 537 111 fax: 00420 (0) 632 537 900"

Transkriptio

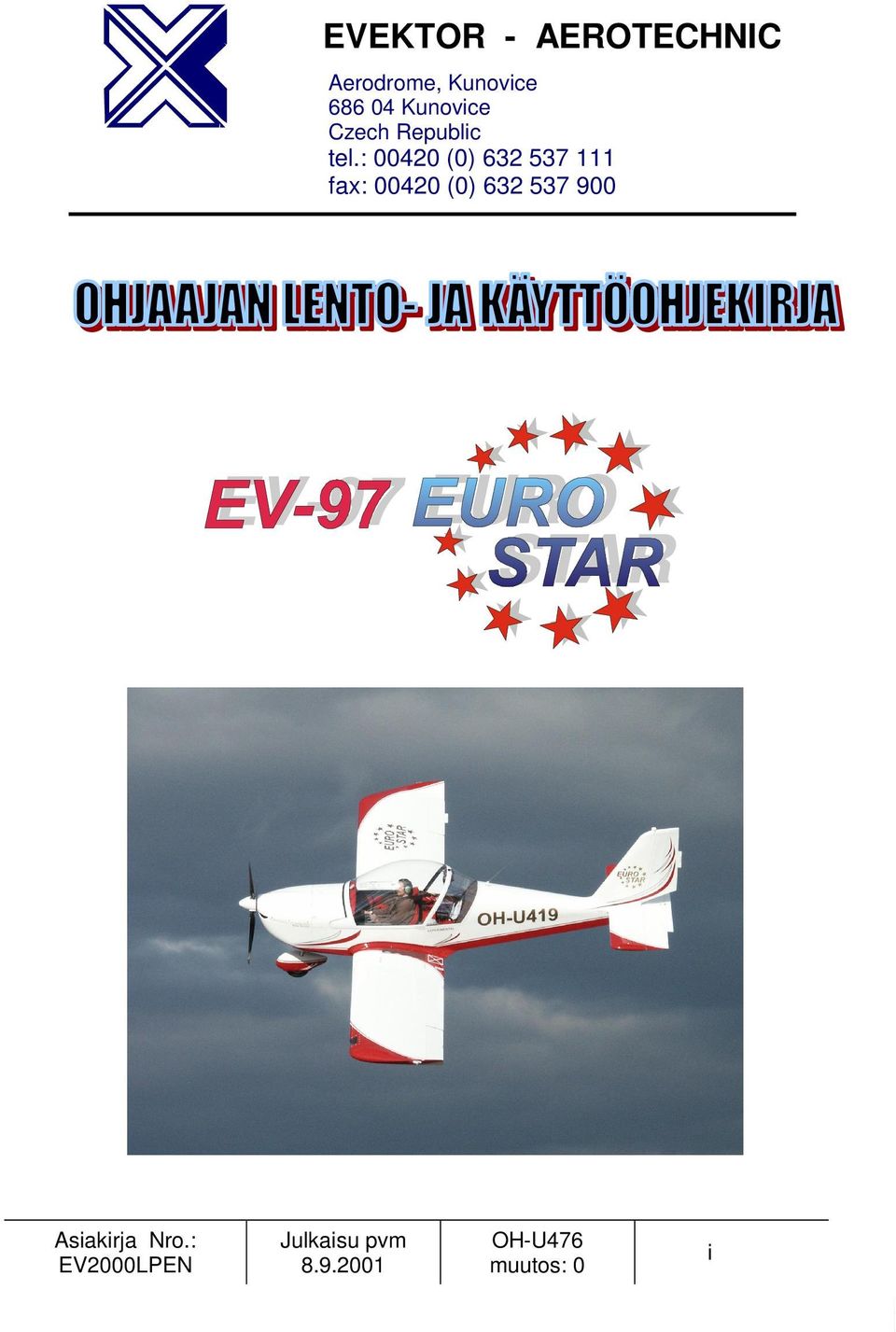

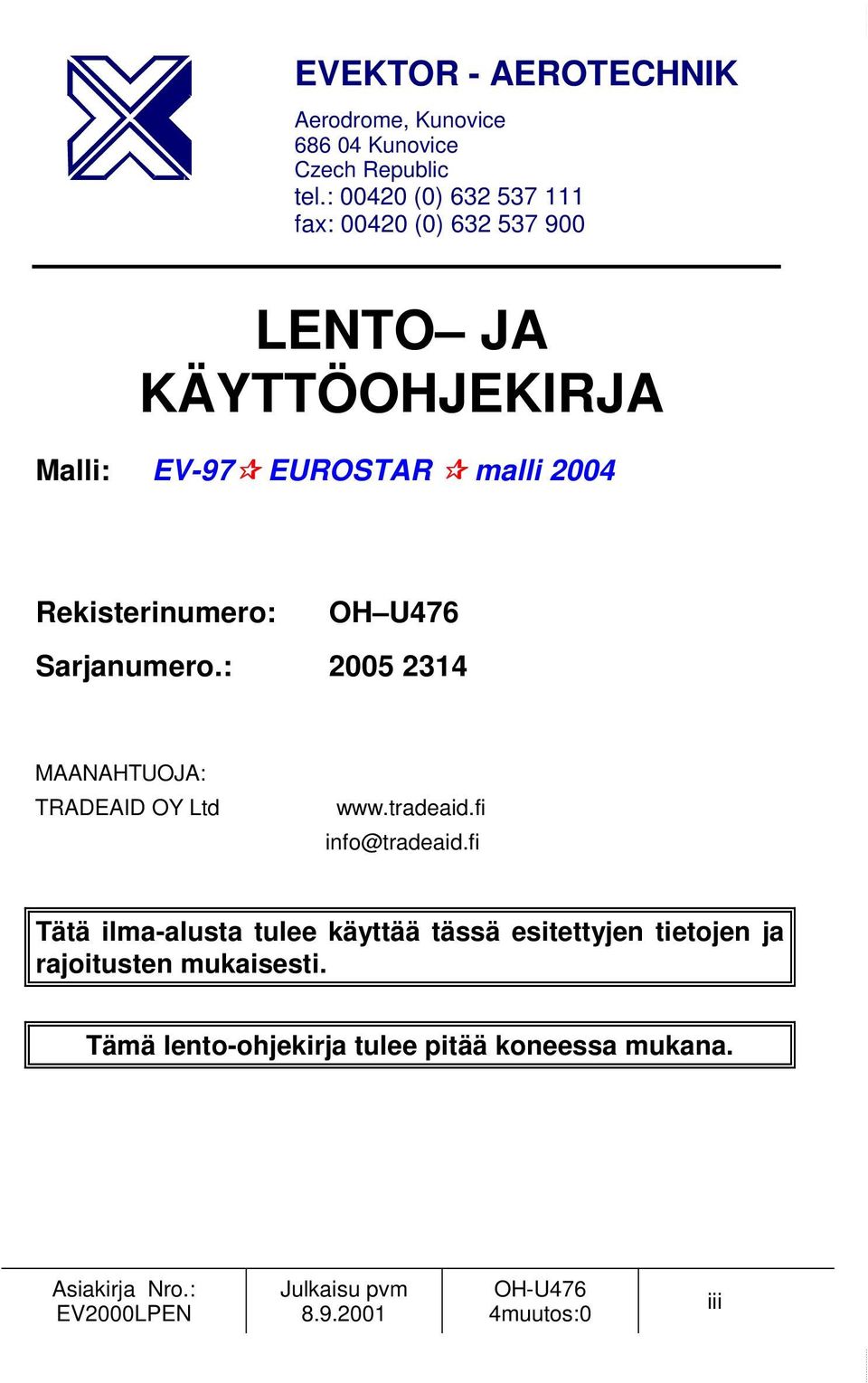

1 EVEKTOR - AEROTECHNIC Aerodrome, Kunovice Kunovice Czech Republic tel.: (0) fax: (0) muutos: 0 i

2

3 EVEKTOR - AEROTECHNIK Aerodrome, Kunovice Kunovice Czech Republic tel.: (0) fax: (0) LENTO JA KÄYTTÖOHJEKIRJA Malli: malli 2004 Rekisterinumero: OH U476 Sarjanumero.: MAANAHTUOJA: TRADEAID OY Ltd Tätä ilma-alusta tulee käyttää tässä esitettyjen tietojen ja rajoitusten mukaisesti. Tämä lento-ohjekirja tulee pitää koneessa mukana. 4 iii

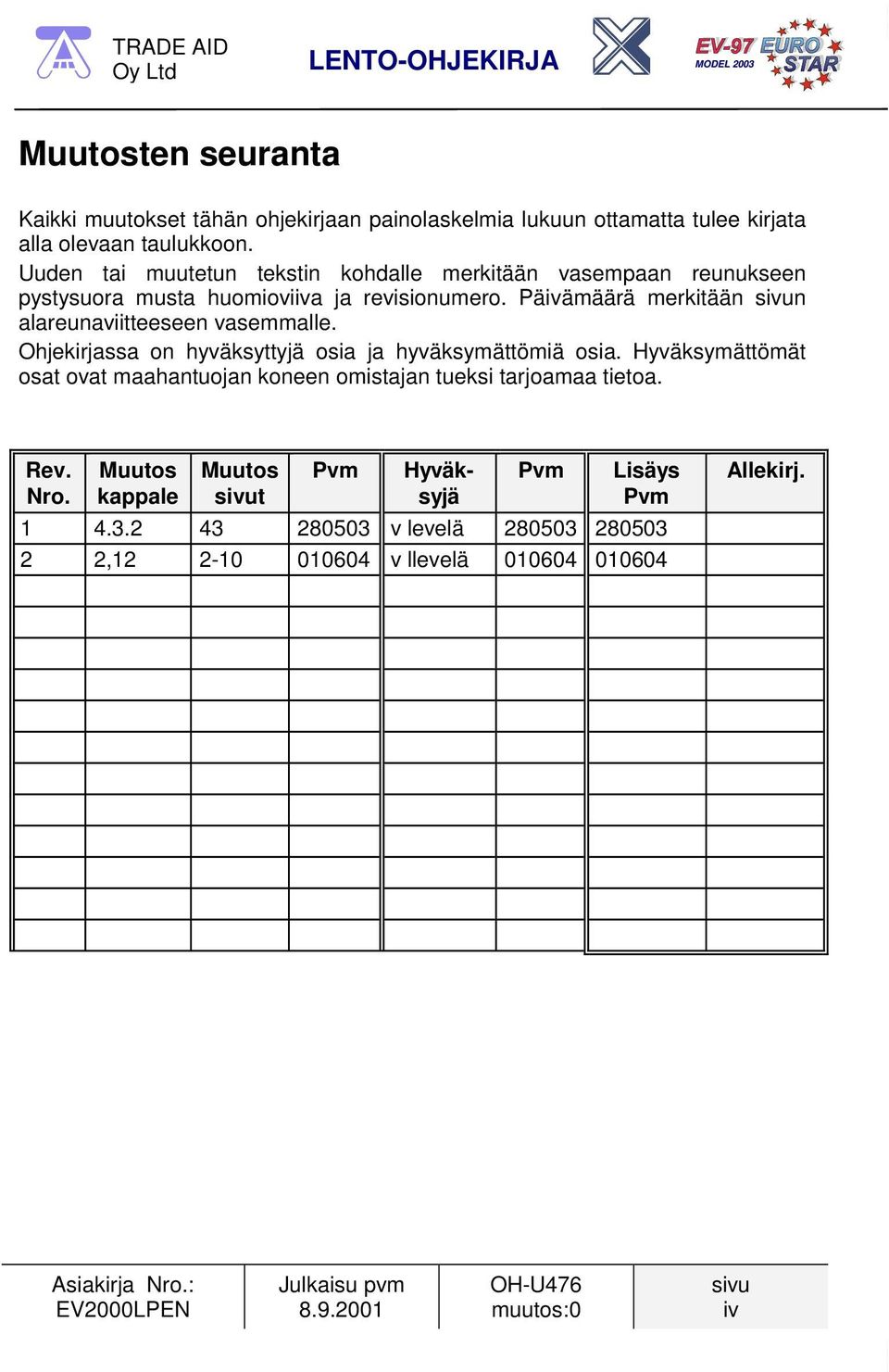

4 Muutosten seuranta Kaikki muutokset tähän ohjekirjaan painolaskelmia lukuun ottamatta tulee kirjata alla olevaan taulukkoon. Uuden tai muutetun tekstin kohdalle merkitään vasempaan reunukseen pystysuora musta huomioviiva ja revisionumero. Päivämäärä merkitään n alareunaviitteeseen vasemmalle. Ohjekirjassa on hyväksyttyjä osia ja hyväksymättömiä osia. Hyväksymättömät osat ovat maahantuojan koneen omistajan tueksi tarjoamaa tietoa. Rev. Nro. Muutos kappale Muutos t Pvm Hyväksyjä Pvm Lisäys Pvm v levelä , v llevelä Allekirj. iv

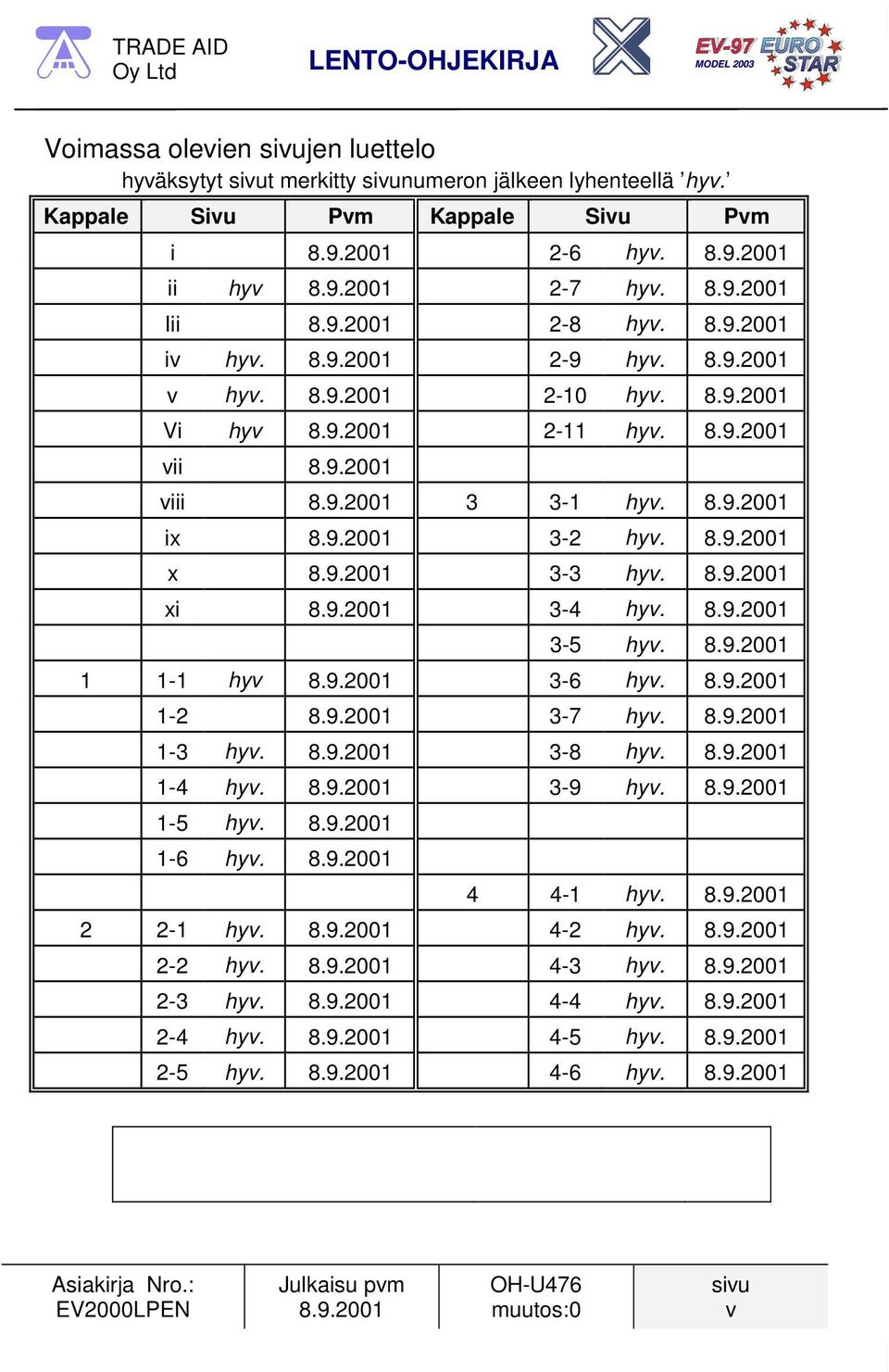

5 Voimassa olevien jen luettelo hyväksytyt t merkitty numeron jälkeen lyhenteellä hyv. Kappale Sivu Pvm Kappale Sivu Pvm i 2-6 hyv. ii hyv 2-7 hyv. Iii 2-8 hyv. iv hyv. 2-9 hyv. v hyv hyv. Vi hyv 2-11 hyv. vii viii hyv. ix 3-2 hyv. x 3-3 hyv. xi 3-4 hyv. 3-5 hyv hyv 3-6 hyv hyv. 1-3 hyv. 3-8 hyv. 1-4 hyv. 3-9 hyv. 1-5 hyv. 1-6 hyv hyv hyv. 4-2 hyv. 2-2 hyv. 4-3 hyv. 2-3 hyv. 4-4 hyv. 2-4 hyv. 4-5 hyv. 2-5 hyv. 4-6 hyv. v

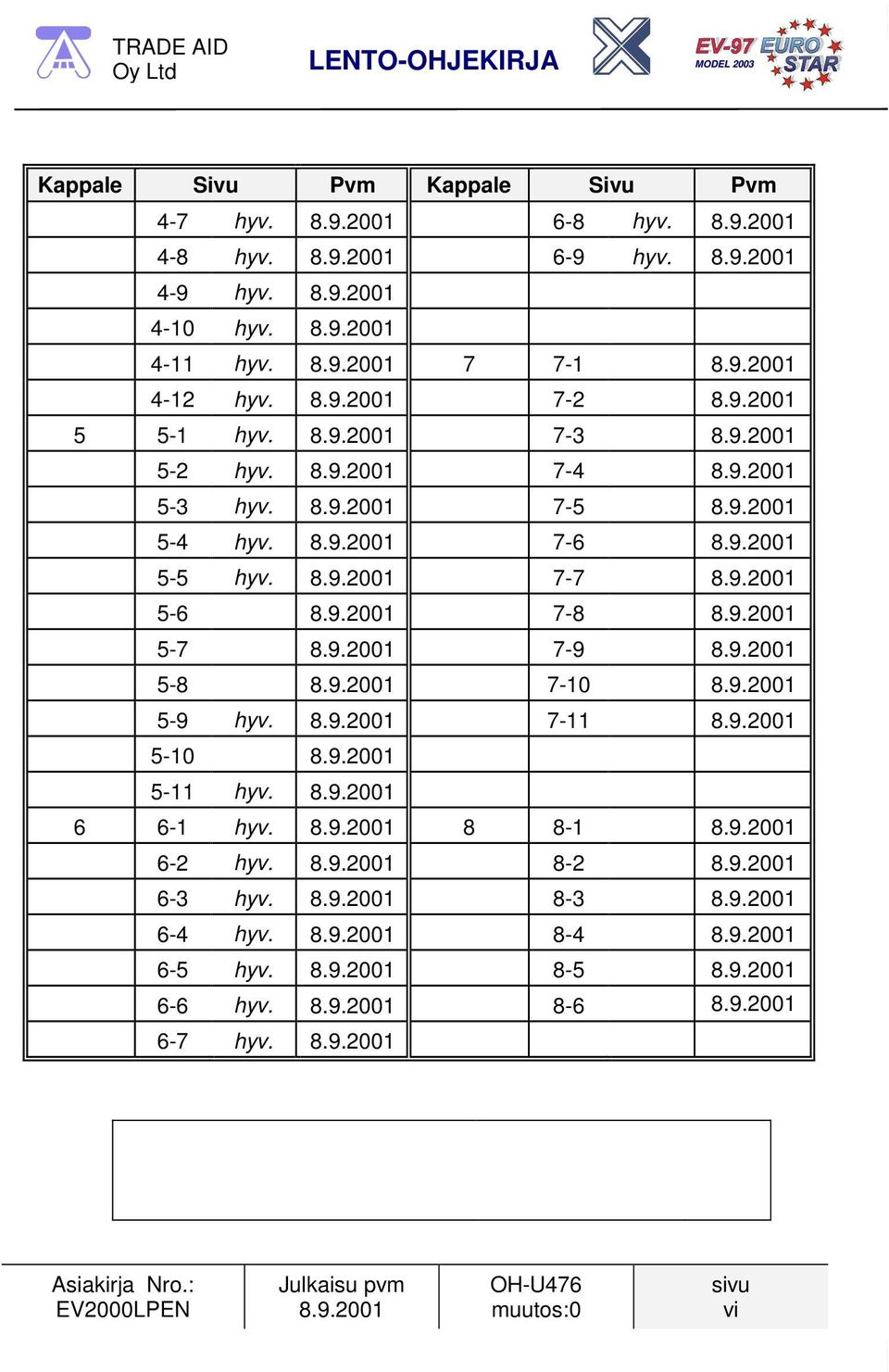

6 Kappale Sivu Pvm Kappale Sivu Pvm 4-7 hyv. 6-8 hyv. 4-8 hyv. 6-9 hyv. 4-9 hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv hyv. vi

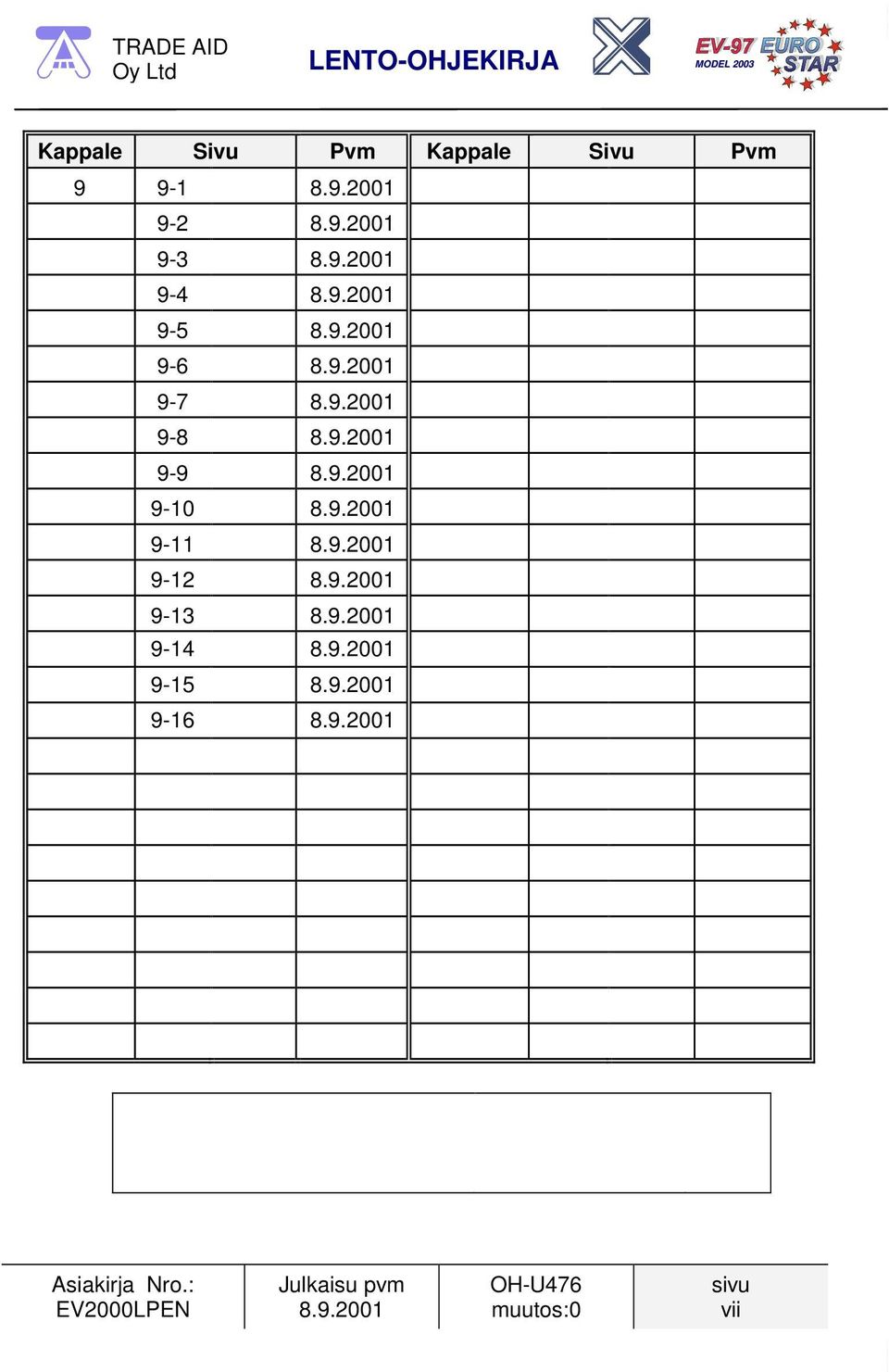

7 Kappale Sivu Pvm Kappale Sivu Pvm vii

8 Osa SISÄLLYSOSAT...OSA Yleistä... 1 Rajoitukset... 2 Hätätilannemenetelmät... 3 Normaalimenetelmät... 4 Suoritusarvot... 5 Paino ja vakaus / varusteluettelo... 6 Lentokoneen ja järjestelmien kuvaus... 7 Lentokoneen käsittely, hoito ja ylläpito... 8 Liitteet... 9 viii

9 YLEISTÄ 1 osa Johdanto Tyyppitodistuksen perusteet Varoituksia, varotoimia ja huomioita Perustietoa Lentokoneen kuvaus Tekninen erittely Mittapiirustus RAJOITUKSET Johdanto Ilmanopeus Ilmanopeusmittarin merkinnät Moottori Moottorinvalvontamittarin merkinnät Muita mittarimerkintöjä Paino Hyväksytyt liikkeet Liikehtimiskertoimet Miehistö Lentotoiminta Polttoaine Rajoituksia osoittavat kilvet HÄTÄTOIMENPITEET Johdanto Moottorihäiriö Moottorihäiriö lentoonlähdössä maakiidon aikana Moottorihäiriö lentoonlähdössä Moottorihäiriö lennolla Käynnistys ilmassa Savua ja tulipalo Tulipalo maassa 3-4 ix

10 3.4.2 Tulipalo lentoonlähdössä Tulipalo lennolla Liuku Pakko- ja hätälasku Pakkolasku Valmisteltu pakkolasku Laskeutuminen tyhjällä renkaalla Laskeutuminen vioittuneella laskutelineellä Oikaisu tahattomasta syöksykierteestä Muut hätätoimet Värinä Kaasuttimen jäätyminen NORMAALIMENETELMÄT Johdanto Kasaus ja purku Lentoa edeltävä tarkastus Ennen ohjaamoon astumista Lentoa edeltävä ulkopuolinen tarkastus Ohjaamoon astumisen jälkeen Normaalimenetelmät Ennen moottorin käynnistämistä ja käynnistys Moottorin lämmitys, koekäyttö Rullaus Ennen lentoonlähtöä Lentoonlähtö Nousu Matkalento Korkeuden pienentäminen Tarkistukset ennen laskua Perusosalla Loppuosalla Lasku Ylösveto Laskun jälkeen Moottorin sammutus Lentäminen sateella 4-12 x

11 5 SUORITUSKYKY Johdanto Todennetut tiedot Nopeusmittarin korjaustaulukko Sakkausnopeudet Laskeutumismatkat Suorituskyky nousussa Muita tietoja Matkalento Toiminta-aika Ylösvetosuorituskyky Todennettu suorituskyky tuulessa Lakikorkeus Meluarvot PAINO JA BALANSSI Johdanto KONEEN PUNNITUS MASSA JA MASSATASAPAINO Kuormauslaskuissa tarvittavat suureet Kuormauslaskelma Painopisteen sallitut rajat Kuormaustarra Ohjaamossa olevan kuormaustarran uusiminen KONE JA JÄRJESTELMIEN KUVAUS Johdanto Rakenne Siipi Korkeusvakain Sivuvakain Kojetaulu Laskuteline Istuimet ja turvavyöt Matkatavaratila Kuomu 7-6 xi

12 7.8 Moottori Polttoainejärjestelmä Sähköjärjestelmä Pitot-staattinen järjestelmä Muita varusteita Avioniikka Lentokoneen käsittely, huolto ja ylläpito Johdanto Lentokoneen tarkastusjaksot ja tarkastukset Tarkastukset ennen jokaista lentoa (kts liitteet kausitarkastukset ja voitelutaulukko) Tarkastukset lentojen jälkeen Kausitarkastukset Lentokoneen muutostyöt ja korjaukset Maakäsittely/ Kuljetus maanteitse Hinaaminen Säilytys Ankkurointi Koneen nostaminen Vaaitus Kuljetus maanteitse Puhdistus ja hoito Lisäykset Johdanto Luettelo lisäyksistä Liitteet Rungon kausitarkastukset RUNGON HUOLTOLISTAT Malli Eurostar EV Voitelutaulukko 9-15 xii

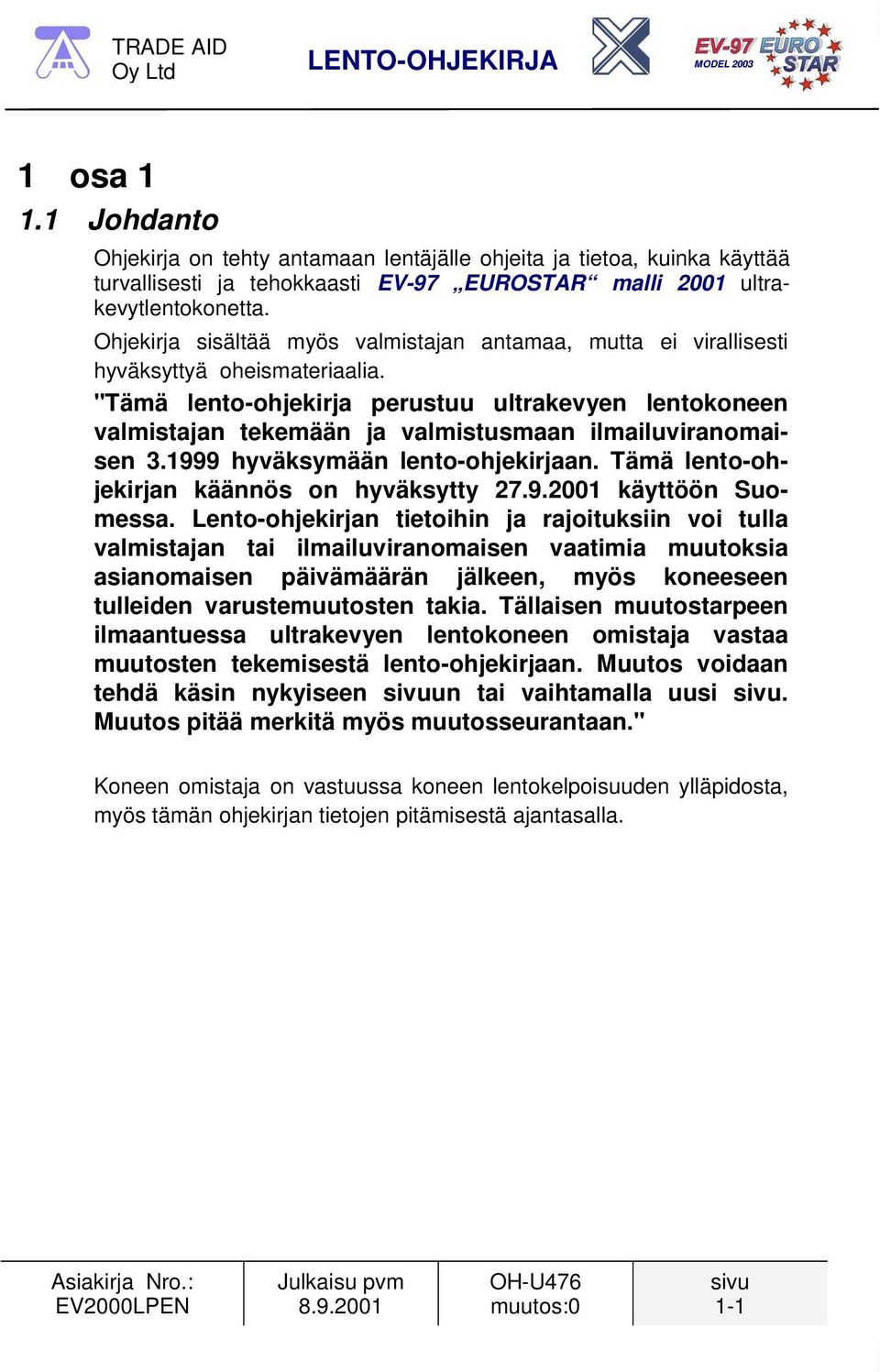

13 1 osa Johdanto Ohjekirja on tehty antamaan lentäjälle ohjeita ja tietoa, kuinka käyttää turvallisesti ja tehokkaasti malli 2001 ultrakevytlentokonetta. Ohjekirja sisältää myös valmistajan antamaa, mutta ei virallisesti hyväksyttyä oheismateriaalia. "Tämä lento-ohjekirja perustuu ultrakevyen lentokoneen valmistajan tekemään ja valmistusmaan ilmailuviranomaisen hyväksymään lento-ohjekirjaan. Tämä lento-ohjekirjan käännös on hyväksytty käyttöön Suomessa. Lento-ohjekirjan tietoihin ja rajoituksiin voi tulla valmistajan tai ilmailuviranomaisen vaatimia muutoksia asianomaisen päivämäärän jälkeen, myös koneeseen tulleiden varustemuutosten takia. Tällaisen muutostarpeen ilmaantuessa ultrakevyen lentokoneen omistaja vastaa muutosten tekemisestä lento-ohjekirjaan. Muutos voidaan tehdä käsin nykyiseen un tai vaihtamalla uusi. Muutos pitää merkitä myös muutosseurantaan." Koneen omistaja on vastuussa koneen lentokelpoisuuden ylläpidosta, myös tämän ohjekirjan tietojen pitämisestä ajantasalla. 1-1

14 1.2 Tyyppitodistuksen perusteet Tämä lentokone on saanut paikallisten viranomaisten myöntämän tyyppitodistuksen seuraavissa maissa; CZECH REPUBLIC Tyyppitodistus No.: ULL 03/98 Date of approval: Approved by: Light Aircraft Association of Czech Republic Certificate of Airworthiness: P GERMANY Tyyppitodistus No.: Date of approval: Approved by: Deutscher Aeroclub e.v. RUOTSI Tyyppitodistus nr UL B-36 Date aproval Approved by: Luftfartsverket SUOMI SUOMI Tyyppitodistus nr Hyv päivä Hyväksyjä Ilmailulaitos /lentoturvahallinto 1-2

15 1.3 Varoituksia, varotoimia ja huomioita Seuraavat merkinnät viittaavat varoituksiin, varotoimiin ja huomioihin tässä ohjekirjassa. VAROITUS Tämän kohdan huomiotta jättäminen tarkoittaa, että lennon turvallisuus tai turvallisen lentämisen edellytykset vähenevät. VAROTOIMI Tämän kohdan huomiotta jättäminen johtaa vähäiseen tai mahdolliseen lentoturvallisuuden huononemiseen pitkän ajanjakson kuluessa. HUOMIOI Kiinnittää huomiota mihin tahansa tärkeään tai ei tavanomaiseen seikkaan lentämisen suhteen, jolla ei ole välitöntä yhteyttä turvallisuuteen. 1-3

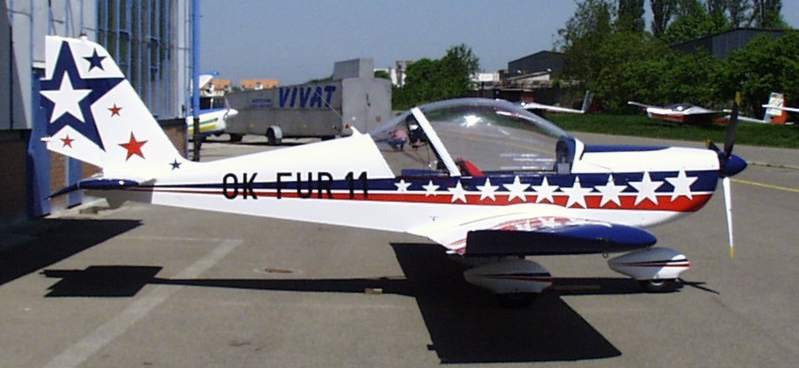

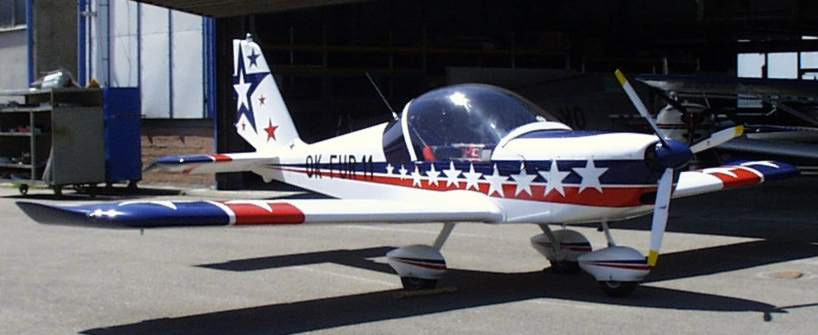

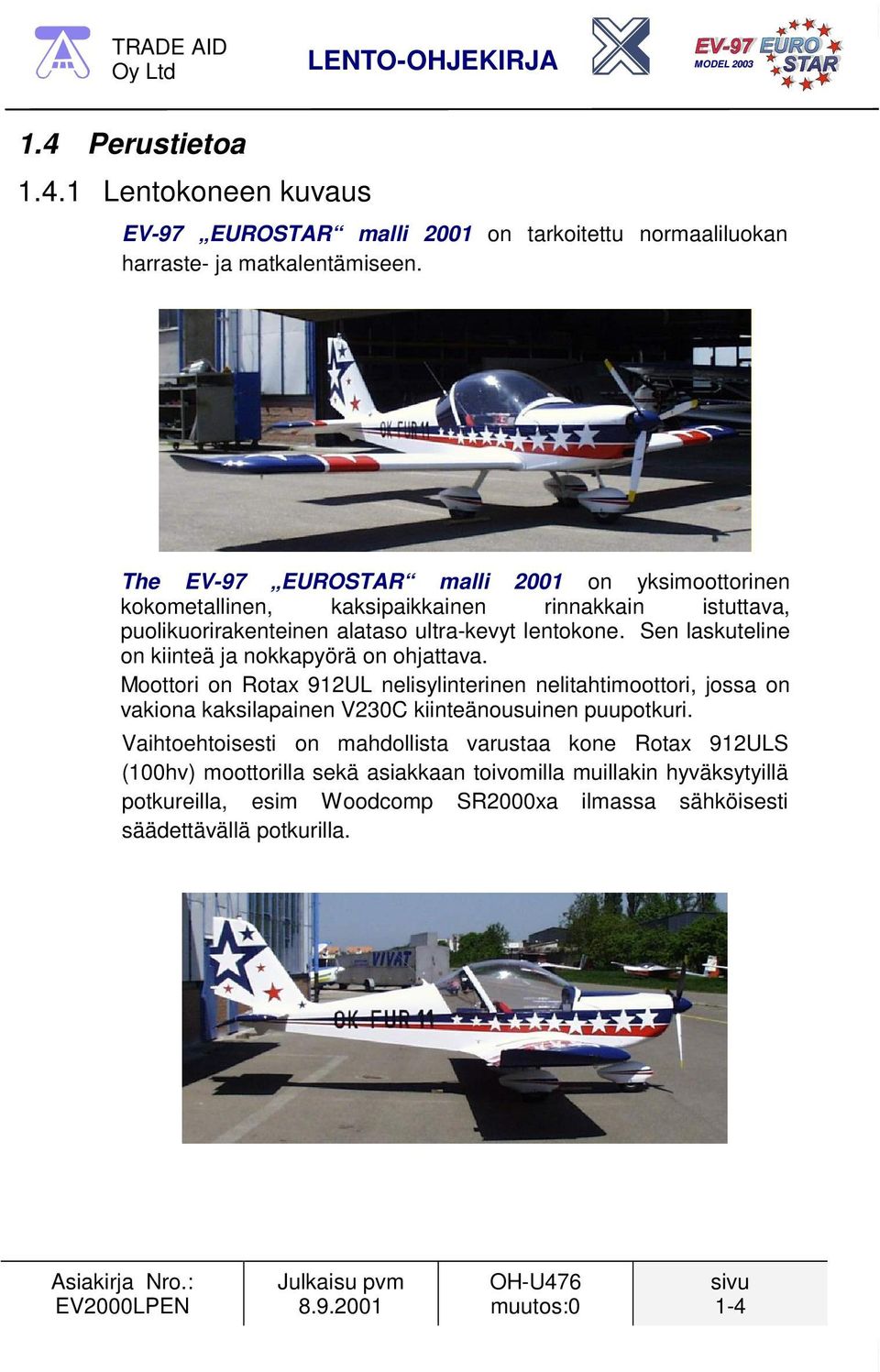

16 1.4 Perustietoa Lentokoneen kuvaus malli 2001 on tarkoitettu normaaliluokan harraste- ja matkalentämiseen. The malli 2001 on yksimoottorinen kokometallinen, kaksipaikkainen rinnakkain istuttava, puolikuorirakenteinen alataso ultra-kevyt lentokone. Sen laskuteline on kiinteä ja nokkapyörä on ohjattava. Moottori on Rotax 912UL nelisylinterinen nelitahtimoottori, jossa on vakiona kaksilapainen V230C kiinteänousuinen puupotkuri. Vaihtoehtoisesti on mahdollista varustaa kone Rotax 912ULS (100hv) moottorilla sekä asiakkaan toivomilla muillakin hyväksytyillä potkureilla, esim Woodcomp SR2000xa ilmassa sähköisesti säädettävällä potkurilla. 1-4

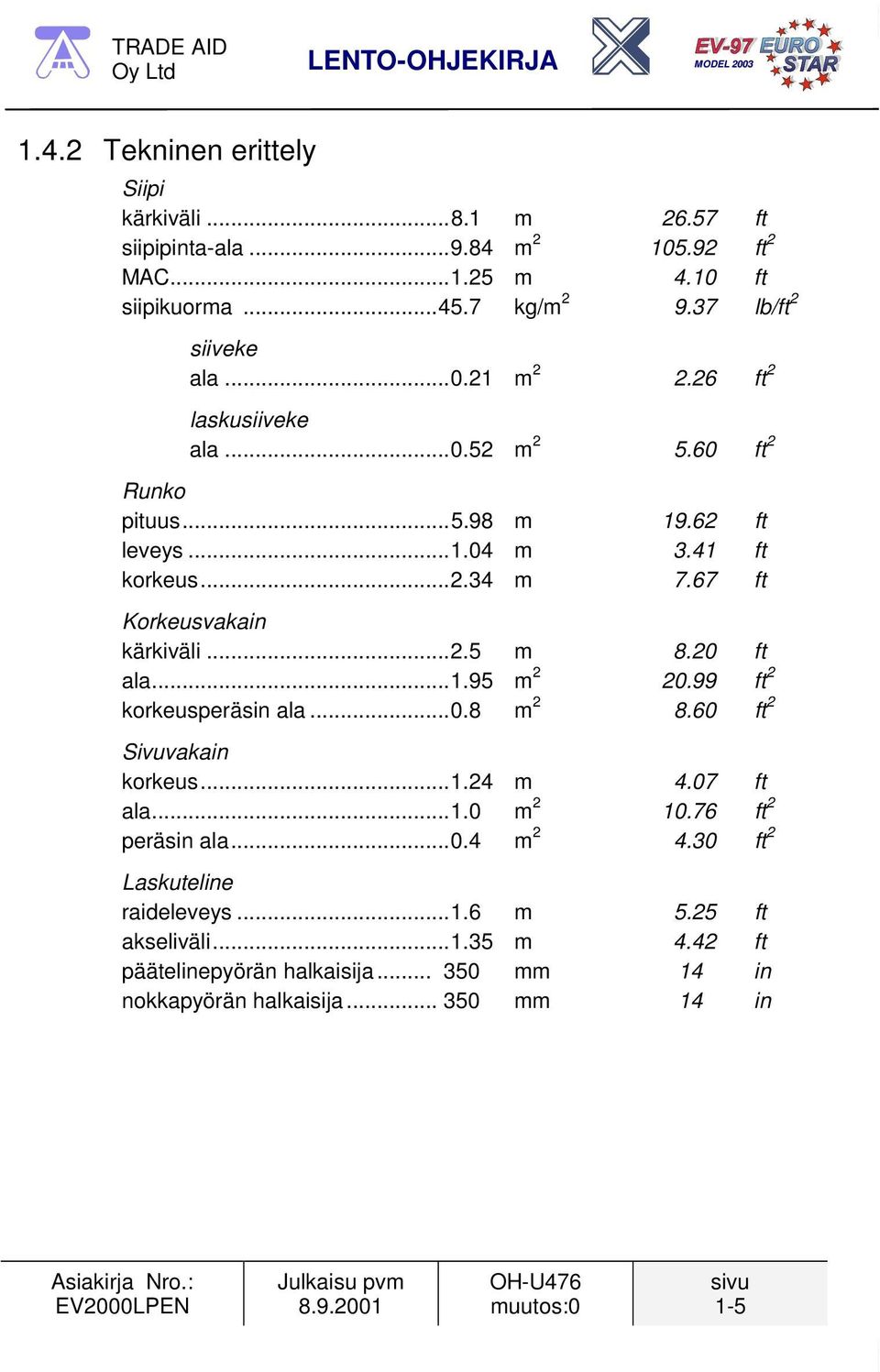

17 1.4.2 Tekninen erittely Siipi kärkiväli m ft siipipinta-ala m ft 2 MAC m 4.10 ft siipikuorma kg/m lb/ft 2 siiveke ala m ft 2 laskusiiveke ala m ft 2 Runko pituus m ft leveys m 3.41 ft korkeus m 7.67 ft Korkeusvakain kärkiväli m 8.20 ft ala m ft 2 korkeusperäsin ala m ft 2 Sivuvakain korkeus m 4.07 ft ala m ft 2 peräsin ala m ft 2 Laskuteline raideleveys m 5.25 ft akseliväli m 4.42 ft päätelinepyörän halkaisija mm 14 in nokkapyörän halkaisija mm 14 in 1-5

18 1.5 Mittapiirustus 3.42 ft 1.04 m ft 5.98 m 7.7 ft 2.34 m 4.42 ft 5.25 ft 1.35 m 1.6 m ft 8.1 m 8.2 ft 2.5 m 7.38 ft 2.25 m 3.1 ft 0.94 m 1-6

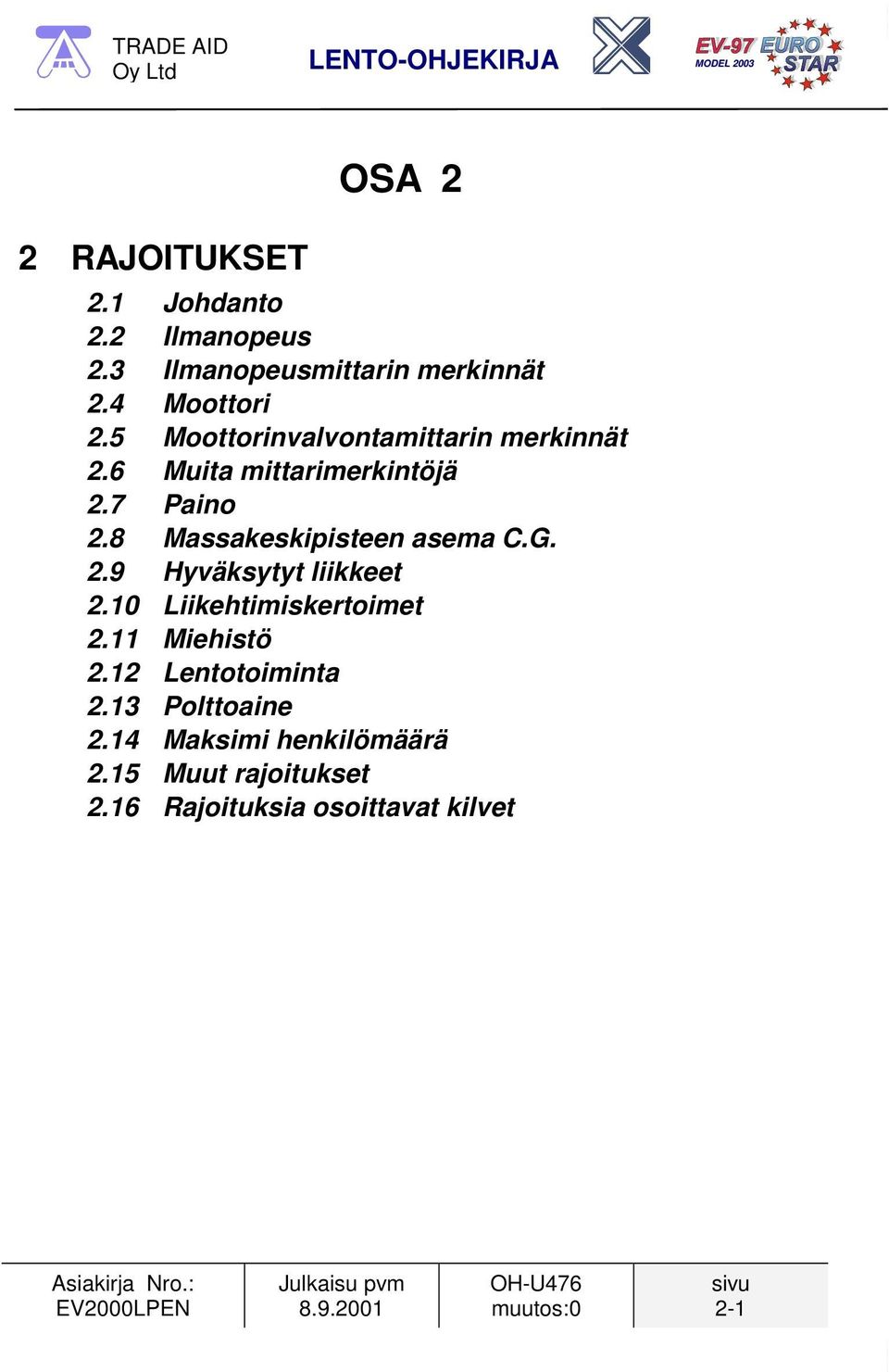

19 OSA 2 2 RAJOITUKSET 2.1 Johdanto 2.2 Ilmanopeus 2.3 Ilmanopeusmittarin merkinnät 2.4 Moottori 2.5 Moottorinvalvontamittarin merkinnät 2.6 Muita mittarimerkintöjä 2.7 Paino 2.8 Massakeskipisteen asema C.G. 2.9 Hyväksytyt liikkeet 2.10 Liikehtimiskertoimet 2.11 Miehistö 2.12 Lentotoiminta 2.13 Polttoaine 2.14 Maksimi henkilömäärä 2.15 Muut rajoitukset 2.16 Rajoituksia osoittavat kilvet 2-1

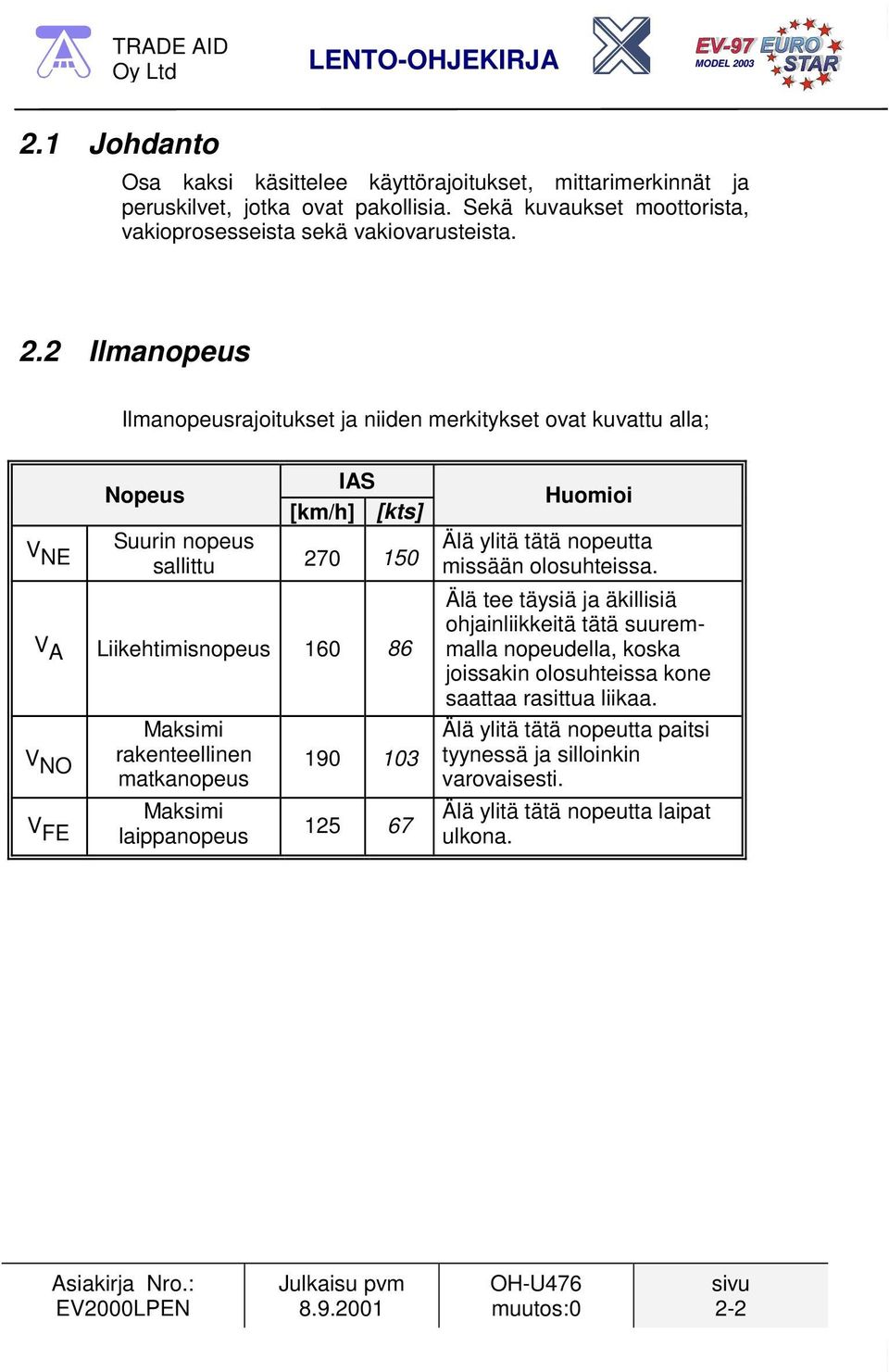

20 2.1 Johdanto Osa kaksi käsittelee käyttörajoitukset, mittarimerkinnät ja peruskilvet, jotka ovat pakollisia. Sekä kuvaukset moottorista, vakioprosesseista sekä vakiovarusteista. 2.2 Ilmanopeus Ilmanopeusrajoitukset ja niiden merkitykset ovat kuvattu alla; V NE IAS Nopeus [km/h] [kts] Suurin nopeus sallittu V A Liikehtimisnopeus V NO V FE Maksimi rakenteellinen matkanopeus Maksimi laippanopeus Huomioi Älä ylitä tätä nopeutta missään olosuhteissa. Älä tee täysiä ja äkillisiä ohjainliikkeitä tätä suuremmalla nopeudella, koska joissakin olosuhteissa kone saattaa rasittua liikaa. Älä ylitä tätä nopeutta paitsi tyynessä ja silloinkin varovaisesti. Älä ylitä tätä nopeutta laipat ulkona. 2-2

21 2.3 Ilmanopeusmittarin merkinnät Ilmanopeusmittarin merkinnät ja värikoodit on kerrottu alla olevassa taulukossa. Merkintä Valkea kaari Vihreä kaari IAS vaihteluväli [km/h] [kts] Merkitys Sallittu laippojen käyttöalue Normaali käyttöalue Keltainen kaari Punainen viiva Liikehdintä pitää suorittaa rauhallisesti ja tyynessä säässä. Suurin sallittu nopeus 2-3

22 2.4 Moottori Moottorityyppi; ROTAX 912UL ROTAX 912ULS Moottorin valmistaja Bombardier-Rotax GMBH Maks kw / 80 hp 73.5 kw / 100 hp lentoonlähtö 5800 rpm, max.5 min rpm, max.5 min. Maks. jatkuva 58 kw / 78 hp 69 kw / 93.8 hp 5500 rpm 5500 rpm Matkalento 53 kw / 71 hp 53 kw / 71 hp 4800 rpm 4800 rpm Maks rpm, max. 5 min. lentoonlähtö 5500 rpm 4800 rpm ~1400 rpm Teho Moott. kierr Sylinterinpään lämpö Maks. jatkuva Matkalento Tyhjäkäynti Minimi: 60 C 140 F 60 C 140 F Maksimi: 150 C 302 F 135 C 275 F Öljyn lämpö Öljyn paine Minimi: 50 C 122 F 50 C 122 F Maksimi: 140 C 284 F 130 C 266 F Optimi: 90 C C F 90 C C F Minimi: Maksimi: 1,5 bar 7,0 bar Optimi: 1,5-4,0 bar Polttoaine Katso 2.13 Öljy: Hyvälaatuinen auto- tai moottoripyöräöljy jossa vaihteiston lisäaineet, mutta ei lentokoneöljy (tarkista moottoriohjekirjasta) API luokitus SF tai SG. Suositus Shell VSX 4, Motul 5100 teknosynteettiset öljyt Potkuri ja valmistaja (vakio) Tyyppi: V 230C VZLÚ Czech rep. Kaksilapainen kiinteänousuine n puupotkuri SportProp Czech Rep. Kolmilapainen komposiittipotkuri Warp Drive USA Kolmilapaine n hiilikuitupotkuri SR2000XL Czech Rep. Kolmilapainen ilmassa-säädettävä puupotkuri Potkurin halkaisija mm 1720 mm 1720 mm 1720 mm Potkurin lapakulma VAROITUS The Rotax 912 UL/ULS moottori ei ole tyyppihyväksytty lentokonemoottori ja sen rikkoutuminen voi tapahtua milloin tahansa. Päällikkö on vastuussa seurauksista jos näin tapahtuu. 2-4

23 2.5 Moottorinvalvontamittarin merkinnät lentokone on varustettu analogisilla moottorinvalvonta mittareilla tai integroidulla FLYdatmoottorinvalvontamittarilla, joka näyttää seuraavia tietoja; Sylint erin pään lämpö tila (CHT) Toiminto Kierrokset [RPM] R 912 UL (80 hp) R 912 S (100 hp) Pakokaasun lämpötila (EGT) Minimiarvo Normaali käyttö Varovainen käyttö Maksimi arvo C 140 F C F C F C F 150 C 302 F 135 C 275 F 880 C 1616 F Öljyn lämpötila R 912 UL (80 hp) R 912 S (100 hp) 50 C 122 F C F C F C F C F C F 140 C 284 F 130 C 266 F Öljynpaine 1.5 bar 22 psi bar psi bar psi 7.0 bar 102 psi kylmäkäynnistys HUOMIOI Rotax 912 moottorin raja-arvot on tallennettu FLY-dat muistiin. FLYdatin raja-arvot ovat näkyvissä laitteen ohjekirjassa. Arvojen ylitys näkyy vilkkuvana punaisena valona ja jää FLY-datin muistiin myöhempää käyttöä varten. Tarkkaile rajoja äläkä ylitä niitä. Jos arvot on ylitetty SERVICE teksti jää näkyviin FLY-datin näyttöön. Ota yhteyttä lähimpään Rotax huoltopisteeseen. Analogisissa mittareissa on sallitut käyttörajat merkitty vihreällä ja maksimiarvot punaisella värillä. 2-5

24 2.6 Muita mittarimerkintöjä. Polttoainemittari Kahdeksan (8) litran (2.11 USgals) reservipolttoaineen käyttöönotto havainnollistetaan keltaisella merkkivalolla. Koneeseen kuluu pakollisena varusteena (mikäli 50 litran lisäpolttoainesäiliö on asennettu) erillinen mittatikku jolla voidaan mitata kokonaispolttoainemäärä etutankista, kun polttoainetta on 50 litraa tai enemmän. 2.7 Paino Tyhjäpaino (vakiovarustus) kg ± 3 % HUOMIOI Todellinen tyhjäpaino on ilmoitettu punnitustodistuksessa. Maksimi lentoonlähtöpaino kg Maksimi laskupaino kg Maksimi matkatavarapaino... Minimi ohjaajan paino kg 55 kg Massakeskipisteen asema C.G. Tyhjän koneen C.G. asema (vakio)... 18±2 % MAC massakeskipisteen sallittu vaihtelualue lennolla % MAC... 0,25 0,425 m 2-6

25 2.8 Hyväksytyt liikkeet Lentokone luokka: Normaali malli 2004 ultrakevyt lentokoneelle on hyväksytty suoritettavaksi normaalit ja seuraavat liikkeet: Jyrkät kaarrot maks. 60 astetta Heilurikahdeksikot Nousukäännös VAROITUKSET Taitolento, tarkoitukselliset syöksykierteet ovat kiellettyjä. 2-7

26 2.9 Liikehtimiskertoimet "" Kuormaus rajat 5 M.T.O.W=450 kg A D 4 3 Kuo-mi-tus-kerr-roin 2 vne vd 1 vs0 vs1 vf IAS [km/h] E G

27 2.10 Miehistö Vähimmäishenkilömäärä... 1 Miehistön minimipaino... 55kg Miehistön maksimipaino katso 6.2 VAROITUS NOUDATA MAKSIMI LENTOONLÄHTÖMASSARAJAA 450 KG (992 LB)! 2.11 Lentotoiminta Lentotoiminta on sallittu vain päivä-vfr olosuhteissa. VAROITUS Mittarilento ja lentäminen jäätävissä olosuhteissa on KIELLETTY! Mittarit ja varusteet päivä-vfr lentoja varten; 1 nopeusmittari (merkitty kohdan 2.3 mukaisesti) 1 korkeusmittari 1 magneettikompassi 1 kuula moottorinvalvontamittarit kierrosluku, öljynpaine, öljyn lämpö, sylinterinpään lämpö 2 turvavyöt (1-4 piste pikalukko) polttoaine mittatikku, jos lisätankki asennettu 2-9

28 2.12 Polttoaine Autokäyttöön tarkoitettu lyijyllinen DIN ,Ö-NORM C 1103 mukainen SUPER RON 95 lyijytön DIN 51607,Ö-NORM 1100, EN228 AVGAS 100 LL Johtuen AVGASin korkeammasta lyijypitoisuudesta seitirenkaat saattavat kulua ja karsta palokammiossa lisääntyä. Siksi käytä AVGAS:ia ainoastaan jos muuta soveltuvaa polttoainetta ei ole saatavilla. Polttoainesäiliön tilavuus (vakio) lltr Lisätankki (optio)... Tankkiin jäävä käyttämätön pa l Maksimi henkilömäärä Istuinpaikat... 2 Muut rajoitukset Tupakointi koneessa on kielletty. 2-10

29 2.13 Rajoituksia osoittavat kilvet VAROTOIMI! Koneen omistaja on vastuussa kilpien luettavuudesta koneen koko käyttöiän. Kuormaustarra, joka on kuvattu kohdassa 6.3. Matkatavaroiden maksimipaino. Polttoaine 95E, 98E, 100LL 50 ltr VAROITUS Tämä on tyyppihyväksymätön ultrakevyt lentokone ÖLJY 3 l Shell VSX 4 tai vast. 2-11

30 OSA 3 3 HÄTÄTOIMENPITEET 3.1 Johdanto 3.2 Moottorihäiriö Moottorihäiriö lentoonlähdössä maakiidon aikana Moottorihäiriö lentoonlähdössä Moottorihäiriö lennolla 3.3 Käynnistys ilmassa 3.4 Savua ja tulipalo Tulipalo maassa Tulipalo lentoonlähdössä Tulipalo lennolla 3.5 Liuku 3.6 Pakko- ja hätälasku Pakkolasku Hätälasku Laskeutuminen tyhjällä renkaalla Laskeutuminen vioittuneella laskutelineellä 3.7 Poistuminen tahattomasta syöksykierteestä. 3.8 Muut hätätoimet Värinä Kaasuttimen jäätyminen 3-1

31 3.1 Johdanto Osassa kolme esitellään tarkastuslistat ja vahvistetut menetelmät eri hätätilanteissa. Koneen tai moottorin toimintahäiriöstä johtuvat hätätilanteet ovat hyvin harvinaisia, mikäli kone tarkastetaan kunnolla ennen lentoa ja huollot tehdään asianmukaisesti. Jos hätätilanne kuitenkin syntyy, tässä osassa annetut ohjeet tulee huomioida ja niitä tulee noudattaa soveltuvin osin ongelman korjaamiseksi. 3.2 Moottorihäiriö Moottorihäiriö lentoonlähdössä maakiidon aikana 1. Kaasu - tyhjäkäynnille 2. Sytytys - pois päältä 3. Jarruta Moottorihäiriö lentoonlähdössä 1. Nopeus - liukuun 110 km/h (60 kts) 2. Korkeus - alle 50 m (160 ft): laskeudu noususuuntaan - yli 50 m (160 ft): valitse laskualue 3. Laskualue - valitse laskualue, jossa ei ole esteitä 4. Laipat - ota ulos tarvittava määrä 5. Polttoainehana - kiinni 6. Sytytys - pois päältä 7. Potkuri - aseta vaaka-asentoon (2-lapainen) käyttäen starttimoottoria apuna 8. Turvavyöt - kiristä 9. Pääkatkaisija - kytke pois ennen laskeutumista 10. Tee lasku HUOMIOI! JÄTÄ VÄLIIN KOHDAT 6-10 JOS TARPEELLISTA. 3-2

32 3.2.3 Moottorihäiriö lennolla 1. Nopeus - liukuun 110 km/h (60 kts) Säädä potkurikulmat pienelle (jos ilmassa säädettävä potkuri on asennettu) 2. Tuuli - määrittele tuulen suunta ja nopeus 3. Laskualue - valitse laskualue, jossa ei ole esteitä 4. Laipat - ota ulos tarvittava määrä 5. Polttoainehana - kiinni 6. Sytytys - pois päältä 7. Potkuri - aseta vaaka-asentoon (2-lapainen) käyttäen starttimoottoria apuna 8. Turvavyöt - kiristä 9. Pääkatkaisija - kytke pois ennen laskeutumista 10.Tee lasku - vastatuuleen mikäli mahdollista - ilmoita radiolla - jos korkeutta riittävästi koeta selvittää häiriön syy 3-3

33 3.3 Käynnistys ilmassa 1. Nopeus - liuku 110 km/h (60 kts) 2. Säädä potkurikulmat pienelle (jos ilmassa säädettävä potkuri on asennettu) 3. Korkeus - tarkista 4. Laskualue - valitse korkeuden mukaan 5. Pääkatkaisija - päälle 6. Polttoainehana - auki 7. Ryyppy - tarpeen mukaan (jos kylmä moottori) 8. Kaasu - 1/3 teholle 9. Sytytys - päälle 10. Startti - paina starttinappulaa käynnistääksesi Jos käynnistinmoottori ei toimi lisää nopeutta 200 km/h (110 kts) jotta potkuri pyörisi tuulimyllynä startin suorittamiseksi. VAROITUS! Korkeuden menetys ilmakäynnistyksessä on n. 400m (1300 ft) ja se tulee ottaa huomioon. 3.4 Savua ja tulipalo Tulipalo maassa 1. PA hana - kiinni 2. Kaasu - auki 3. Pääkatkaisija - pois 4. Sytytys - pois 5. Poistu koneesta 6. Sammuta palo jos voit tai kutsu palokunta. 3-4

34 3.4.2 Tulipalo lentoonlähdössä 1. PA hana - kiinni 2. Kaasu - auki 3. Nopeus km/h (54-60 kts) 4. Pääkatkaisija - pois 5. Sytytys - pois 6. Laskeudu ja jarruta 7. Poistu koneesta 7. Sammuta palo jos voit tai kutsu palokunta Tulipalo lennolla 1. PA hana - kiinni 2. Kaasu - auki 3. Pääkatkaisija - pois 4. Sytytys - pois päältä kun olet käyttänyt kaasuttimissa olevan polttoaineen ja moottori on sammunut 5. Laskupaikan valinta - lähimmälle lentokentälle tai valitse pakkolaskupaikka 6. Pakkolasku - suorita kuten kohdassa Poistu koneesta 8. Sammuta palo jos voit tai kutsu palokunta. HUOMIOI! Polttoaineen kuluminen kaasuttimista kestää noin 30 s. 3-5

35 3.5 Liuku Esimerkki liu usta moottorihäiriön sattuessa. 1. Nopeus - ~110 km/h (60 kts) 2. Laipat - sisällä 3. Mittarit - sallituissa rajoissa 3.6 Pakko- ja hätälasku Pakkolasku 1. Pakkolasku suoritetaan kun moottorihäiriö on tapahtunut eikä moottoria saada käynnistettyä uudelleen. 2. Nopeus km/h (60 kts) 3. Trimmi - trimmaa yo nopeuteen 4. Turvavyö - kiristä 5. Laipat - tilanteen mukaan 6. Radioliikenne - ilmoita asemasi mikäli mahdollista 7. Polttoainehana - kiinni 8. Sytytys - pois 9. Pääkatkaisija - pois 10. Kosketus miniminopeudella 3-6

36 3.6.2 Valmisteltu pakkolasku Valmisteltu pakkolasku suoritetaan yleensä tilanteessa, kun ohjaaja on eksynyt, polttoaine on vähissä tai säätila pakottaa siihen. 1. Valitse laskupaikka ja huomioi tuulen suunta ja voimakkuus. 2. Ilmoita suunnitelmastasi laskeutua ja laskupaikkasi, jos sinulla on radio käytettävissäsi. 3. Säädä potkurikulmat pienelle (jos ilmassa säädettävä potkuri on asennettu) 4. Suorita matalalento-ohitus vastatuuleen aikomasi laskupaikan oikealta puolelta laipat lentoonlähtöasennossa nopeudella 110 km/h (60 kts) voidaksesi huolellisesti tarkastaa laskupaikan. 5. Lennä laskupaikan ympäri mahdollisimman normaali laskukierroskuvio. 6. Suorita lähestyminen hieman tyhjäkäyntiä suuremmilla kierroksilla laipat täysin ulkona. 7. Vähennä tehot tyhjäkäynnille kynnyksellä ja pyri saamaan kosketus suunnittelemasi kosketuskohdan alkuun. 8. Kun koneesi on pysähtynyt, käännä kaikki kytkimet pois asentoon sekä sulje PA-hana, lukitse koneesi ja etsi apua jos tarvitset. Muista ilmoittaa laskeutumisesi esim. lennonvalvontaviranomaisille. HUOMIOI! Tutki laskupaikkasi huolellisesti ennen ja jälkeen laskun huomioiden myös mahdollinen lentoonlähtösi paikalta Laskeutuminen tyhjällä renkaalla 1. Loppuvedon yhteydessä yritä pitää tyhjä rengas mahdollisimman kauan ilmassa käyttäen apuna siivekkeitä. 2. Säilytä suunta rullauksessa polkimilla. 3-7

37 3.6.4 Laskeutuminen vioittuneella laskutelineellä 1. Jos päälaskuteline on vioittunut suorita kosketus pienimmällä mahdollisella nopeudella ja pyri säilyttämään suunta rullauksessa. 2. Jos nokkapyörä on vaurioitunut suorita kosketus pienimmällä mahdollisella nopeudella, sekä pyri pitämään korkeusperäsimellä nokkapyörä mahdollisimman kauan kiitotiestä irti. 3.7 Oikaisu tahattomasta syöksykierteestä. VAROITUS! Tarkoitukselliset syöksykierteet on kielletty. Kierreominaisuuksia ei ole testattu tällä lentokoneella. Alla kuvattu korjausprosessi on yleisluontoinen. Koneella ei ole luontaista pyrkimystä mennä kontrolloimattomaan kierteeseen, jos käytetään normaalia ohjaustapaa. Seuraavaa standardiprosessia voidaan käyttää kierteestä poistumiseen; 1. Kaasu - vähennä tyhjäkäynnille 2. Sauva - siivekkeet keskiasennossa 3. Peräsinpolkimet - täysi vastajalka 4. Sauva - sauvaa täysin eteen kierteen pysäyttämiseksi 5. Peräsinpolkimet - keskitä polkimet välittömästi pyörimisen loputtua 6. Oikaisu syöksystä 3-8

38 3.8 Muut hätätoimet Värinä Mikäli koneessa esiintyy voimakasta värinää, on tarpeellista 1. asettaa moottori sellaiselle kierrosluvulle, jossa värinä on pienintä 2. Säädä potkurikulmat pienelle tai kulmille jossa värinä on pienintä (jos ilmassa säädettävä potkuri on asennettu)laskeutua lähimmälle lentokentälle tai suorittaa valmisteltu pakkolasku kohdan mukaisesti Kaasuttimen jäätyminen Kaasutin saattaa jäätyä. Jäätyminen paljastuu, kun moottorin kierrosluku alenee sekä moottorin lämpötila nousee. Lämpötilan lasku kaasuttimessa voin olla jopa 40 astetta. Jos sisääntulevan ilman suhteellinen kosteus on tarpeeksi suuri (esim 70%) ja lämpötila sopiva (esim astetta) laskee polttoaineseoksen lämpötila kaasuttimessa alle kastepisteen ja syntyneet pisarat jäätyvät kaasuttimen metallikurkussa. Suositeltavat toimenpiteet; 1. Imuilman etulämmitys - PÄÄLLE 2. tarkkaile tilannetta 3. Jos jäätyminen ei hellitä, niin 4. Nopeus km/h (60 kts) 5. Kaasu - säädä kaasu 1/3 teholle 6. Lisää matkalentotehot vähitellen 1-2 min kuluttua. Mikäli moottoritehon palautus ei onnistu, laskeudu lähimmälle lentokentälle (mikäli mahdollista) tai olosuhteista riippuen tee valmisteltu pakkolasku, ennen moottorin pysähtymistä. Tee tapahtumasta häiriöilmoitus GEN M1-4 mukaisesti lomakkeella ILL /

39 OSA 4 4 NORMAALIMENETELMÄT 4.1 Johdanto 4.2 Kasaus ja purku 4.3 Lentoa edeltävä tarkastus Ennen ohjaamoon astumista Ohjaamoon astumisen jälkeen 4.4 Normaalimenetelmät Ennen moottorin käynnistämistä ja käynnistys Moottorin lämmitys, koekäyttö Rullaus Ennen lentoonlähtöä Lentoonlähtö Nousu Matkalento Korkeuden pienentäminen Tarkistukset ennen laskua Perusosalla Loppuosalla Lasku Ylösveto Laskun jälkeen Moottorin sammutus Lentäminen sateella 4-1

40 4.1 Johdanto Osa 4 sisältää tarkistuslistat ja vahvistetut menetelmät koneen normaalia käyttöä varten. Lisävarusteisiin liittyvät menetelmät löydät osasta Kasaus ja purku Kasaus ja purku on selostettu teknisessä kuvauksessa käyttö- ja huoltokirjassa Eurostar konetta malli 2001varten. 4.3 Lentoa edeltävä tarkastus Lentoa edeltävä tarkastus on eritäin tärkeää, koska huolimaton käyttö tai epätäydellinen tarkastus voi johtaa koneen vaurioitumiseen Ennen ohjaamoon astumista 1. Koneen ulkopinta - tarkista ulkopinta ja luukut 2. Ohjaamo - esineet ohjaamon sisällä 3. Sytytys - pois 4. Päävirta - pois Lentoa edeltävä ulkopuolinen tarkastus 4-2

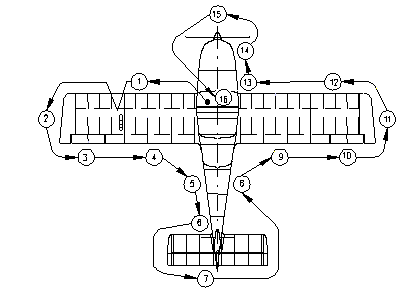

41 Valmistaja suosittelee seuraavaa tarkastusmenettelyä: Tarkista, että sytytys on kytketty ohjaamosta pois päältä. 1. Vasen siipi Siiven pinnan kunto Johtoreunan kunto Pitot- putken kunto 2. Vasen siiven kärki Pinnan kunto Siiven kärjen kiinnitys Kunto ja siivenkärkivalon kunto (myös strobo jos asennettu) 3. Vasen siiveke Pinnan kunto Kiinnitys Toimivuus Vapaa liike 4. Vasen laipat Pinnan kunto Kiinnitys Toimivuus 5. Rungon takaosa Pinnan kunto 6. Sivuvakaaja ja peräsin Pinnan kunto Toimivuus Vapaa liike 7. Korkeusvakaaja ja korkeusperäsin Pinnan kunto Kiinnitys Toimivuus Vapaa liike Trimmin kunto ja toimivuus 8. Rungon takaosa Pinnan kunto 9. Laipat Pinnan kunto Kiinnitys Toimivuus 10. Oikea siiveke Pinnan kunto Kiinnitys Toimivuus 4-3

42 Vapaa liike 11. Oikea siiven kärki Pinnan kunto Siiven kärjen kiinnitys Kunto ja siivenkärkivalon kunto (myös strobo jos asennettu) 12. Oikea siipi Siiven pinnan kunto Johtoreunan kunto 13. Laskuteline Tarkista pää- ja nokkatelineen kiinnitys Tarkista nokkapyörän ohjausmekanismi Renkaiden kunto Pyöräsuojien kiinnitys ja kunto 14. Moottori Moottorisuojien kunto Moottoripukin kunto Moottorin kiinnityksen tarkistus Öljyn ja jäähdytysnesteen määrän tarkistus (min ja max merkkien väli) Polttoaine- ja voitelujärjestelmän visuaalinen tarkistus Vesibensiinin tarkistus HUOM! Mikäli moottori on ollut pidemmän ajan käyttämättömänä, on suositeltavaa pyörittää potkuria käsin muutama kierros. Huomioi, että sytytys on käännettynä pois-asentoon. Vältä lapojen kärkiin ja jättöreunaan kohdistuvaa liiallista voimaa. 15. Potkuri Potkurin kiinnitys Lapojen, keskiön ja spinnerin kunto Huomaa ÄLÄ KOSKAAN PYÖRITÄ POTKURIA TAAKSEPÄIN 16. Ohjaamo Sytytys - pois päältä Päävirtakatkaisin - pois päältä Mittarit - tarkista toimivuus Polttoainemittari - Polttoainemäärän tarkistus (mittarin tarkistamiseksi kytke virrat päälle ja pois!) 4-4

43 Ohjaimet - visuaali tarkistus - tarkista toimivuus - tarkista laskusiivekkeiden toimivuus - tarkista vapaaliike rajoittimiin asti Tarkista lisälaitteet katso osaa 9 Kuomu - Kiinnityksen kunto, puhtaus Ohjaamoon astumisen jälkeen 1. Polkimet - tarkista vapaa liike 2. Jarrut - tarkista toiminta 3. Ohjaussauva - tarkista vapaa liike 4. Trimmi - tarkista trimmilevyn toiminta 5. Laipat - tarkista toiminta 6. Moottorin kontrollivivut (kaasu ja ryyppy) - tarkista liike 7. Polttoainepumppu - pois päältä 8. Polttoainemittari - tarkista polttoaineen määrä 9. Päävirta - pois päältä 10. Magneettokytkimet - pois päältä 11. Sytytys - pois päältä 12. Mittarit ja radio - toiminnan tarkistus 13. Turvavyö - tarkista toimivuus 14. Ohjaamo - kunto ja kuomun lukituksen toimivuus 4-5

44 4.4 Normaalimenetelmät Ennen moottorin käynnistämistä ja käynnistys 1. Polttoainehana - auki 2. Päävirta - käännä avainta 3. Magneetto kytkimet - päällä 4. Kaasu - säädä tyhjäkäynnille 5. Ryyppy - moottorin lämpötilan mukaan 6. Ohjaussauva - täysin vedettynä 7. Tarkista potkurin vapaa alue 8. Päävirta - päällä 9. Potkuri - säädä lentoonlähtö-asentoon jos ilmassa säädettävä versio on asennettu 10. Sytytys - päällä 11. Käynnistys - paina starttinappulaa kunnes moottori käynnistyy, anna tarvittaessa hieman kaasua 12. Käynnistyksen jälkeen - aseta kaasu tyhjäkäynnille 13. Öljyn paine - kohottava kymmenen (10) sekunnin kuluessa 14. Ryyppy - työnnä kiinni 15. Moottorin lämmitys - kohdan mukaisesti HUOMAA Älä starttaa yhtäjaksoisesti kauempaa kuin 10 s. Pidä starttausten välillä ainakin 2 min tauko, jotta starttimoottori jäähtyisi. Käynnistymisen jälkeen säädä kaasu tasaiselle käyntinopeudelle Tarkista öljynpaine. Lisää moottorin kierroksia vasta, kun öljynpaine on saavuttanut 2 baria ja paine on vakaa. Välttääksesi ylilatausta käynnistä moottori tyhjäkäynnillä tai kaasu maksimissaan 10% avattuna. Anna käynnin tasaantua noin 3 s ennen kuin lisäät kaasua. 4-6

45 4.4.2 Moottorin lämmitys, koekäyttö. Estä pyörien pyöriminen pyöräpukeilla tai pyöräjarruilla ennen koekäyttöä. Moottorin lämmityskäyttö 2000 kierroksella 2 minuuttia, sitten lisää kierrokset kierrokseen, kun öljyn lämpötila on saavuttanut 50 astetta. Lämmityskäyttöjakso riippuu vallitsevasta ympäröivästä lämpötilasta. Tarkista molemmat sytytyspiirit 3850 kierrosluvulla (4000 Rotax 912ULS). Magneetto-tarkistuksessa kierrosluku ei saa pudota yli 300 kierrosta ja kierrospudotusten ero ei saa olla yli 115 kierrosta. Tarkista kiihtyminen tyhjäkäynnistä maksimikierroksille. Mikäli tarpeellista jäähdytä moottoria 3000 kierroksella ennen kierrosten laskemista. Tarkista potkurin lapakulmien säätömekanismin toimivuus mikäli säätöpotkuri on asennettu. (Kierrokset laskevat lapakulmia lisättäessä. palauta kulmat pienille lentoonlähtöasentoon) HUOMAA Koekäyttö tulisi tehdä nokka vastatuuleen ja välttää paikkoja, jossa maasta voi irrota hiekkaa. Magneeton tarkistuksessa yksi magneettokytkin on vuorollaan poisasennossa Rullaus Suositeltu rullausnopeus on 15 km/h (8 kts). Maassa ohjaaminen tapahtuu peräsimeen vaikuttavia polkimia tai polkimien yhteydessä olevia hydraulisia poljinjarruja käyttäen Ennen lentoonlähtöä 1. Jarrut - kiinni 2. Peräsinpolkimet - tarkista vapaa liike 3. Sauva - tarkista vapaa liike 4. Trimmi - lentoonlähtöasento 5. Laipat - lentoonlähtöasento 6. Potkuri - lentoonlähtöasento (pienet lapakulmat) mikäli ilmassa säädettävä potkuri on asennettu 7. Moottorin säädöt - ryyppy kiinni 8. Polttoainehana - auki 9. Polttoaineen määrämittari - tarkista polttoaineen määrä 4-7

46 10. Polttoainepumppu - päälle 11. Magneettokytkimet - päällä 12. Magneetto tarkistuksessa yksi magneettokytkin on vuorollaan poisasennossa. 13. Mittarit, radio, Fly-dat - annetuissa rajoissa 14. Turvavyöt - kiinni ja kiristetty 15. Kuomu - kiinni ja lukittu Lentoonlähtö Vapauta jarrut ja lisää vähitellen tehoa kunnes kone lähtee liikkeelle. Lentoonlähdön suuntaa kontrolloidaan polkimilla tai jarruilla. Vie sauva taakse, minkä jälkeen työnnä kaasu rauhallisesti maksimitehoille. Kun nokkapyörä irtoaa maasta vauhdin kasvaessa, löysää vetoa siten, että pyörä pysyy noin 10 cm irti maasta. Kone lähtee lentoon n. 75 km/h (40 kts) nopeudella. Työnnä sauvaa hieman kunnes turvallinen kokoamisnopeus 100 km/h (54 kts) on saavutettu. Suurin max laipat ulkona nopeus on 125 km/h (67 kts). Varo ylikierroksia. Katso kohtaa optimi kohoamisnopeus. VAROITUS Lentoonlähtö on kiellettyä jos; Moottori käy epätasaisesti Moottorin valvontamittarit osoittavat yli sallittujen arvojen Ryyppy on päällä Sivutuulen voimakkuus ylittää sallitut rajat 4-8

47 4.4.6 Nousu 1. Kaasu - Max.lentoonlähtöteho - Max. jatkuva teho (5500 rpm) 2. Nopeus km/h (62 kts) 3. Trimmi - säädä 4. Mittarit - CHT, öljyn lämpö ja paine sallituissa rajoissa HUOMAA Jos sylinterin pään- tai öljyn lämpötila ylittää sallitut rajat, vähennä nousukulmaa ja lisää lentonopeutta saavuttaaksesi sallitut lämpörajat Matkalento malli 2004:n lento-ominaisuudet ovat hyvät jos toimitaan sallituissa nopeuksissa, painoissa ja painopisterajoissa. Kone on helppo hallita ja sillä on helppo liikehtiä (katso 5.3.1) Säädä potkurikulmat niin halutessasi suuremmille kulmille (jos ilmassa säädettävä potkuri on asennettu). Seuraa ahtopainemitaria, jotta moottori ei rasittuisi liikaa. Sopiva ahtopaine matkalennolla on 0.8 ja 0,9 barin välissä. Suorituskyky vaihtelee eri lapakulmilla. Moottoaria voi rajoituksetta käyttää maksimikierrosten ja potkurin vaatiman tehon mukaan, kunhan pidetään huolta, että yli 5500 kierroksen käyttö on rajoitettu viiteen minuuttiin. Taloudellisista syistä moottoria kannattaa käyttää allaolevan taulukon mukaisesti. (kts. nopeudet vaakalentonopeus taulukosta 5.3.1) Rotax 912UL Tehoasetus RPM Teho kw Nopeus Km/t Ahtopaine in Hg /bar Maks. teho / 0.94 Maks. jatkuva / % / % / % / 0.87 Esimerkiksi esim 65% on siis 4800 rpm ja 26,5 inhg eli 0,886 bar Rotax 912ULS 4-9

48 Tehoasetus RPM Teho kw Nopeus Km/t Ahtopaine in Hg /bar Maks. teho / 0.92 Maks. jatkuva / % / % / % / 0.80 esim 55% tehoasetus on siis 4300 rpm ja 24 inhg eli 0,80 bar Korkeuden pienentäminen 1. Kaasu - tyhjäkäynnillä 2. Nopeus km/h (60 kts) 3. Trimmi - tarpeen mukaan 4. Mittarit - rajoissa HUOMAA Kun korkeutta lähdetään pienentämään erittäin korkealta ei ole suositeltavaa käyttää tyhjäkäyntiä moottorin liiallisen jäähtymisen vuoksi Tarkistukset ennen laskua 1. Polttoaine - määrän tarkistus 2. Polttoainepumppu - päälle 3. Turvavyöt - kiristetty 4. Jarrut - tarkista toiminta 5. Trimmi - säädä 6. Laskualue tarkistus - rata - laskukierros tarkkailu 4-10

49 Perusosalla 1. Nopeus km/h (60 kts) 2. Laipat - asentoon lentoonlähtö (I) 3. Potkuri - pienet lapakulmat, mikäli ilmassa säädettävä potkuri on asennettu (varo ylikierroksia) 4. Trimmi - säädä 5. Kaasu - tarpeen mukaan 6. Mittarit - annetuissa rajoissa Loppuosalla Lasku 1. Nopeus km/h (60 kts) 2. Laipat - ota laskuasentoon (II) 3. Trimmi - säädä 4. Kaasu - tarpeen mukaan 5. Mittarit - normaalit Loivennusvaihe noin 2 m korkeudella. Loppuvetovaihe n 1 m korkeudella, jossa vähennä nopeus lähes sakkausnopeuteen kiitotiekosketukseen mennessä 70 km/h (38 kts). Mikäli sauvassa on vielä vetovaraa, vedä siitä lisää pitääksesi nokkapyörän mahdollisimman kauan ylhäällä. Kun nokkapyörä laskeutuu maahan voit löysätä vetoa hieman. Muista kuitenkin pitää sauva perusasennossa lähes takana. Jarruta tarvittaessa Ylösveto 1. Kaasu - täysille 2. Moottorin kierrokset - max.5800 rpm 3. Laipat - asentoon lentoonlähtö (I) nopeudella 100 km/h (54 kts) 4. Trimmi - tarpeen mukaan 5. Laipat - ota sisään 50 m (165 ft) korkeudella 6. Trimmi - tarpeen mukaan 7. Moottorin kierrokset - max.5500 rpm 8. Mittarit - sallituissa rajoissa 9. Kohoaminen km/h (60 kts) 4-11

50 Laskun jälkeen 1. Moottorin kierrokset - säädä rullaukseen sopivaksi 2. Laipat - sisään ja lukkoon 3. Trimmi - lentoonlähtöasentoon 4. Polttoainepumppu - pois Moottorin sammutus 1. Kierrokset - tyhjäkäynnille 2. Mittarit - moottorinvalvontamittarit annetuissa rajoissa 3. Sähkölaitteet - pois 4. Magneettokytkimet - pois 5. Päävirta - pois 6. Virta-avain - käännä vastapäivään 7. Polttoainehana - kiinni HUOMIOI Nopeaa moottorin jäähtymistä tulisi välttää. Jäähtyminen tapahtuu helposti liu ssa, rullauksessa pienillä kierroksilla. Vältä myös moottorin sammuttamista välittömästi laskun jälkeen. Normaaliolosuhteissa moottori kuitenkin jäähtyy riittävästi laskun ja rullauksen aikana sammuttamista varten. Jos kuitenkin jäähdytyskäyttöä tarvitaan, tee se kierroksella ennen sammuttamista Lentäminen sateella Sade ei vaikuta juurikaan koneen ominaisuuksiin eikä lentäminen sateella siten vaadi erillistoimenpiteitä 4-12

51 OSA 5 5 SUORITUSKYKY 5.1 Johdanto 5.2 Todennetut tiedot Nopeusmittarin korjaustaulukko Sakkausnopeudet Suorituskyky lentoonlähdössä Laskeutumismatkat Suorituskyky nousussa 5.3 Muita tietoja Matkalento Toiminta-aika Ylösvetosuorituskyky Suorituskykyyn ja lento- ominaisuuksiin vaikuttavia seikkoja Todennettu suorituskyky tuulessa Maximi sallittu tuulen voimakkuus lentoonlähdössä ja laskussa 5 m/s 10 kts Lakikorkeus Meluarvot 5-1

52 5.1 Johdanto Luku 5 antaa todennettua tietoa ilmanopeuksien kalibrointiin, sakkausnopeuksiin, lentoonlähtö-arvoihin sekä epävirallista hyvä tietää tietoa. Taulukoissa oleva tieto on saatu todellisista tilanteista normaalein tekniikoin ohjatuilla lennoilla, jossa moottori ja lentokone on ollut hyvässä kunnossa. Ellei tässä ohjekirjassa toisin ole mainittu, niin annetut suoritusarvot pätevät maksimi lentoonlähtöpainoin ja lennoilla standardiolosuhteissa. Suoritusarvot pätevät annetuilla moottori- ja potkurityypeillä. 5-2

53 5.2 Todennetut tiedot Nopeusmittarin korjaustaulukko IAS CAS IAS CAS [km/h] [km/h] [kts] [kts] Vso Vso vs1 vs VFE vfe va va vno vno vne vne

54 5.2.2 Sakkausnopeudet Huomaa, että sakkausta normaalisti edeltävät värinät ovat koneessa tuskin havaittavia. sakkaus laippa asento varoitus nopeus Sakkaus vaakalennossa sakkaus nopeus IAS [km/h] CAS [km/h] "sisällä" Ei lentoonlähtö havaittavaa varoitusta lasku 2 as Nokka lasku 3 as painuu alas ilman nyökkimistä

55 5.2.3 Suorituskyky lentoonlähdössä Lentoonlähtömatkat alla olevassa taulukossa merenpinnan tasolla lämpötilassa 15 C (59 F). RWY Lentoonlähtömatka Lentoonlähtömatka 15 m (50 ft) esteen yli [m] [ft] [m] [ft] ASFALTTI NURMI Laskeutumismatkat Tässä taulukossa ilmoitetut laskeutumismatkat pätevät merenpinnan tasalla 15 C (59 F) lämpötilassa. RWY Laskeutumismatka 15 m (50 ft) esteen yli Maakiito (jarruja käyttäen) [m] [ft] [m] [ft] ASFALTTI NURMI

56 5.2.4 Suorituskyky nousussa Kohoamis nopeus [m/s] kohoaminen moottori : Rotax 912 UL (80hp) potkuri: V 230C (puu, kiinto, 2-lap., 18 40') 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 0 m ISA MSA 500 m ISA MSA 1000 m ISA MSA 2000 m ISA MSA 3000 m ISA MSA 1,0 0,5 0, Ilmanopeus IAS [km/h] 5-6

57 5.3 Muita tietoja Matkalento EV 97 "" Vaakalentonopeudet moottori Rotax 912UL, potkuri V 230C (18 40 ) Hp=0 m ISA 190 Hp=1000 m ISA Hp=500 m ISA Hp=2000 m ISA Hp=1500 m ISA CAS [km/h] Mmax = 450 kg Moottorin kierrosluku [RPM] Esimerkki: Kierrosluvulla 4800 rpm kalibroitu nopeus 162 km/t (Hp 0) 5-7

58 5.3.2 Vaakalentonopeudet Seuraavassa taulukossa esitetään mittarin näyttämä ilmanopeus (IAS) ja vastaava tosi-ilmanopeus (TAS) eri korkeuksilla ja moottorin eri kierrosluvuilla. Matkateho Jatkuva Max teho lentoonlähtö Max teho Kierrosluku [RPM] Korkeus [m IAS [km/h] MSA] TAS [km/h] TAS [km/h] IAS [km/h] TAS [km/h] TAS [km/h] IAS [km/h] IAS [km/h] TAS [km/h] IAS [km/h]

59 5.3.2 Toiminta-aika Seuraava taulukko esittää polttoaineen kulutuksen, toiminta-ajat ja lentomatkat eri teho-asetuksilla. Tankin polttoaine määrä 50 litres Reservi 8 litres Ilmaistaan keltaisella vilkkuvalolla pa-mittarissa korkeus 500 m ISA kierrokset [rpm] pa kulutus [l/h] 11,0 13,0 14,0 15,0 18,0 toiminta aika [hour] 4,5 3,8 3,6 3,3 2,8 toimintamatka [km]

60 5.3.3 Ylösvetosuorituskyky Suorituskykyyn ja lento- ominaisuuksiin vaikuttavia seikkoja Sade tai hyönteisten litistyminen lentokoneen pintaan eivät merkittävästi vaikuta suorituskykyyn tai lento-ominaisuuksiin. Nousu [m/s] Ylösveto nousu moottori : Rotax 912 UL (80hp) potkuri: V 230C (kiinteä, 2-lap.puu, 18 40') 4,5 4,0 3,5 3,0 2,5 flaps in TAKE-OFF position flaps in LANDING position 2,0 1,5 1,0 0,5 0, Ilmanopeus IAS [km/h] 5-10

61 5.3.4 Todennettu suorituskyky tuulessa Suurin sallittu tuulen voimakkuus lentoonlähdössä ja laskussa... 5 m/s Suurin sallittu vastatuulen voimakkuus lentoonlähdössä ja laskussa m/s Lakikorkeus Käytännöllinen lakikorkeus m Meluarvot 64.4 db(a) - moottorilla Rotax 912 UL (80 hp) ja V 230C potkurilla 10 kts 23 kts ft 59.4 db(a) - moottorilla Rotax 912 UL (80 hp) ja Fiti Eco Competition potkurilla 58.3 db(a) - moottorilla Rotax 912 ULS (100 hp) ja SR 2000 potkurilla. 5-11

62 OSA 6 6 PAINO JA BALANSSI 6.1 Johdanto Tässä osassa selvitetään menetelmät, joilla koneen perusmassa ja momentti saadaan selville. Mallikaavakkeissa on annettu esimerkit. Myös massan ja momentin laskentamenetelmät eri on annettu. Huomattakoon, että tiedot tämän koneen massasta, momenttivarresta, momentista ja varusteista on esitetty koneen punnitustodistuksessa ja varustelistassa. Lisää koneen punnitusmenetelmistä ja kuorman ja sen aseman laskemismenetelmät esitetään malli 2004:n teknisessä kuvauksessa. Koneen päällikön on varmistuttava ennen lentoonlähtöä, että kone on oikein kuormattu. 6-1

63 6.2 KONEEN PUNNITUS 1. Valmistelu: Tyhjennä polttoainetankit - Jätä tankkiin käyttämättä jäävä polttoaine Tarkasta moottoriöljy - Täytä tarvittaessa maksimi määräänsä Tarkasta perusmassaan kuuluva varustus (jos koneessa yleensä mukana) - EA -laukku - Sammutin - Matkapäiväkirja - Lento-ohjekirja - Polttoainemäärän mittatikku - Hinausaisa ym. Poista perusmassaan kuulumattomat tavarat e. Nosta laskusiivekkeet täysin ylös. f. Aseta ohjaimet neutraaliasentoon. 2. Vaakitus: a. Aseta vaaka kunkin pyörän alle. b. Vaaita kone, lisäämällä nokka/päätelineen alle palikoita (punnitse näiden paino = taara). 3. Punnitus: a. Kun kone on vaaka-asennossa ja pyöräjarrut auki, merkitse muistiin jokaisen vaa'an näyttämä. Vähennä taara, jos on käytetty, jokaisesta näyttämästä. 4. Mittaus: a. Mitta A saadaan mittaamalla vaakasuoraan (koneen keskiviivan suuntaisesti) pääpyörien keskelle vedetystä langasta siiven etureunaan kiinnitettyyn luotilankaan. b. Mitta B saadaan mittaamalla vaakasuoraan ja koneen keskiviivan suuntaisesti nokkapyörän akselin keskeltä, vasemmalta puolelta pääpyörien välissä olevaan luotilankaan. Tee sama mittaus nokkapyörän oikealta puolelta ja ota keskiarvo. 5. Käyttäen kohdasta 3 saatuja massoja ja kohdasta 4 saatuja mittoja, voidaan koneen massa ja massakeskipisteen sijainti määritellä. 6. Koneen perusmassa saadaan laskemalla kuvan 6-1 ohjeiden mukaan. 6-2

64 Perustaso (Siiven etureuna tyvessä) Asema 0,0 C.G. X A B N L & R Vaakituspisteet (Rungon kyljen sauma) Vaa'an sijainti Lukema Taara Merk. Vasen pyörä L Oikea pyörä R Nokkapyörä N Punnituksessa saat nettomassan W Nettomassa X ( N ) ( B) = ( A) W ( ) X = ( ) ( ) ( ) Nettomassa on lentokoneen perusmassa. Etäisyys X on perusmassan momenttivarsi. Tämä kertaa perusmassa on massamomentti. Kohta Massa (kg) x Mom.varsi (m) = Mom. (kgm) Koneen massa Lisää: Käyttämättä 4,1 1,02 4,18 jäävä p-aine (5,7 l x 0,72 kg/l) Varustemuutokset Koneen perusmassa Kuva 6-1. Punnitusesimerkki = ( ) metriä 6-3

65 6.3 MASSA JA MASSATASAPAINO Seuraavassa on esitetty miten kuormaat koneesi oikein ja miten käytät konetta massa- ja massakeskipisterajoitusten puitteissa. Käytä massan ja tasapainon määrittelyyn kuormauksen laskentaesimerkkiä, kuormauskaaviota ja sallittujen painopistealueitten kaaviota seuraavasti: Ota perusmassa ja momentti, koneesi voimassaolevasta punnitustodistuksesta ja merkitse ne kuormauksen laskentaesimerkkiin, sarakkeeseen "Oma koneesi". HUOMAUTUS Näihin asiakirjoihin on merkitty perusmassan ja momentin lisäksi myös massakeskipisteen varsi (rungon asemassa), mutta sitä ei tarvita kuormauksen laskentakaaviossa. Käytä kuormauskaaviota määrittääksesi jokaiselle koneessa mukana olevalle massalle arvon, momentin. Luetteloi nämä laskentaesimerkkiin. Laske yhteen massat ja momenttiarvot ja jakamalla momentti kokonaismassalla saat lentoonlähdön momenttivarren. Kuormaus voidaan hyväksyä, jos arvo osuu sallitulle alueelle Kuormauslaskuissa tarvittavat suureet Ohjaajan ja matkustajan paikka Polttoaineen paikka takatankissa Polttoaineen paikka etutankissa (valinnainen) Matkatavaran paikka 0,500 m 1,040 m - 0,396 m 1,180 m VAROITUS Etutankki on perustason etupuolella, siksi miinusmerkki paikassa. Etutankin polttoaineen väheneminen siirtää painopistettä taaksepäin. Sallittu painopistealue eturaja 0,250 m Sallitun painopistealueen takaraja 0,425 m Suurin sallittu lentomassa 450 kg Pienin sallittu ohjaaja 55 kg Suurin sallittu matkatavaramäärä 15 kg 6-4

66 KUORMAUKSEN LASKENTAESIMERKKI 1. Perusmassa. Merkitse tiedot koneesi nykyisellä varustuksella. (Sisältää käyttämättä jäävän polttoaineen ja täyden öljyn.) 2. Vakio polttoainesäiliöt Maksimi 50 1 x 0,72 kg/l = 36 kg 3. Etu polttoainesäiliö Maksimi 50 l x 0,72 kg/l = 36 kg Massakeskiö [m] a Mass [kg] ESIMERKKIKONE vakio ja lisäsäiliö Momentti [kgm] ,800 1, ,400-0, , Ohjaaja ja matkustaja 0, , Tavaratila max. 15 kg 1, , Lentoonlähtömassa ja -momentti ,662 massakeskiö saadaan laskemalla Kuva 6-6 Kuormauksen laskentaesimerkki 139,662 kgm = 0,315 m 443 kg 6-5

67 6.4 Kuormauslaskelma Alla mainittujen kohteiden painojen, momenttivarsien, koneen tyhjäpainon ja momentin paikan tietämällä alla olevalla kaavoilla on mahdollista laskea paino ja painopiste-asema. Huomioitava kohde Tyhjä kone Varren mitta D i (Siiven johtoreunasta) Miehistö 500 Polttoainel (0.72 kg/ltr.) 1040 Etu polttoainetankki (50 l optio) Paino W i Momentti M i (= D i * W i) [mm] [kg] [kg.mm] -396 Matka-tavarat 1180 Kokonais paino TW=W i [kg] Kokonais momentti TM=M i [kg.mm] Painopisteen asema = asema perustasosta (siiven etureuna): Kokonais momentti painopiste en paikka[ mm] = kokonais massa [ kgmm] [ kg] Painopisteen asema % MAC:sta voidaan laskea jakamalla painopisteen paikka MAC:n pituudella. (MAC...Mean Aerodynamic Chord = i.e.1250 mm): 6-6

68 C. G. C. G. = 100= 100=......[%MAC] MAC Painopisteen sallitut rajat Tyhjän koneen painopiste rajat (vakio varusteet) Sallittu painopistealue alueen eturaja alueen takaraja 18± 2 % MAC % MAC 250 mm 425 mm 6-7

69 6.5 Kuormaustarra (esimerkki) Tämä tarra on pidettävä ajan tasalla. Arvot tässä ovat esimerkki. Katso kohdasta miten arvot lasketaan. arvojen Kuormausrajoitukset OH-U987 Suurin sallittu lentomassa tyhjämassa max kuormaus 450 kg 291 kg 159 kg Alla olevat arvot ottavat myös painopisteen huomioon. Tankkaus Suurin sallittu ohjaajien yhteenlaskettu massa [kg] (ensin etutankki, sitten + takatankki), etutankin määrä mittatikulla, takatankin mittarista mittarit 4/4 + 4/4 3/4 + 4/4 2/4 + 4/4 1/4 + 4/4 0/4 + 4/4 0/4 + 3/4 0/4 + 2/4 0/4 + 1/4 litrat Matka- 15 kg (max) tavarat 8 kg kg Ohjaamossa olevan kuormaustarran uusiminen Ohjaamossa on kyltti, josta päällikkö näkee polttoainemäärän ja matkatavaramäärän avulla mikä on suurin sallittu ohjaajien yhteismassa. Tässä kyltissä on otettu huomioon myös painopiste, joten kun sen rajoituksia noudatetaan, myös painopiste pysyy sallituissa rajoissa. Kun tyhjämassa (tai tyhjän koneen painopiste) muuttuu tai sen todetaan punnituksessa muuttuneen, pitää ohjaamossa olevan kuormausrajoja ilmoittava kyltti uusia. Eli aina kun koneen punnitustodistukseen tulee muutos on tämä kuormausohje uusittava. Kuormauskyltin tietojen laskemisohje: (6.3.) 1. Uusista tyhjämassatiedoista, laske ensin kokonaiskuormattavuus. (suurin sallittu lentomassa tyhjämassa). 2. Kuormauskyltin arvot rajoittuvat joko kokonaismassaan tai painopisteeseen. Tässä ohjeessa uudet rajat tehdään siten, että ensin 6-8

70 lasketaan kuormausrajat vain kokonaismassarajan mukaan, ja sitten tarkistetaan painopisterajat. Useimmiten vain kokonaismassa on rajoittava. 3. Alin rivi, jossa matkatavaraa ei ole, lasketaan vähentämällä kokonaiskuormattavuudesta polttoaineen massa (esim 1/4+ 4/4 tankkaus [etutankissa ¼ eli 12,5 litraa ja takatankissa 4/4 50 litraa], polttoaineen määrämittari näyttää tällöin täyttä, etutankin tilanne on tarkistettavissa ennen lentoa mittatikulla. Polttoainetta 62,5 litraa, jonka tiheys on 0,72 kg/l eli polttoainetta on 45 kg. Jos kokonaiskuormattavuus on 159 kg, jää ohjaajien osuudeksi(159 kg 45 kg = 114 kg). 4. Keskimmäinen rivi, jossa matkatavaraa on 8 kg (puolet sallitusta) on kuten alin rivi vähennettynä tällä 8 kg:lla. (esim 1/4+ 4/4 tankkaus kohdassa 114 kg - 8 kg = 106 kg). 5. Ylin rivi, jossa matkatavaraa on suurin sallittu määrä, eli 15 kg on alin rivi vähennettynä 15 kg:lla. (esim 1/4+ 4/4 tankkaus kohdassa 114 kg - 15 kg = 99 kg). 6. Tämän jälkeen suoritetaan jokaiseen lukuun painopistetarkistus. Jos painopiste on sallitulla alueella, luku voidaan jättää. Jos painopiste ei ole sallitulla alueella, on tämän kohdan, kuormattavuutta vähennettävä kunnes painopiste on sallitun alueen rajalla. Tämä voidaan tehdä kokeilemalla; vähennä ensin 10 kg kuormattavuudesta, laske painopiste, jos edelleen alueen ulkopuolella, vähennä toiset 10 kg jne. Jos tulos on alueen sisäpuolella, puolita muutos (ensi vaiheessa 5 kg) ja kokeile uudestaan. Jatka kunnes löydät kuormausarvon jolla painopiste on alueen sisällä ja 1 kg suuremmalla se on ulkopuolella. Tarkkuudeksi riittää 1 kg, desimaaleja ei saa lopullisessa kuormausohjeessa käyttää! 7. Kun kohdan 6 mukaan on haettu painopiste kohdalleen, tarkista lisäksi että painopiste pysyy myös polttoaineen vähetessä sallitulla alueella. Jos taulukossa samalla rivillä oikeanpuoleinen luku on suurempi kuin sen vieressä oleva luku (vasemmalla puolen) asia kunnossa. Jos luvut pienenevät oikealle siirryttäessä, koneen painopiste siirtyy polttoaineen vähetessä alueen ulkopuolelle. Tällöin lukuja on muutettava siten, että rivillä aloitetaan oikealta (tyhjä tankki) ja verrataan lukuja sen vasemmalla puolen. Vasemmanpuoleista lukua on vähennettävä siten, että se ei ole suurempi kuin sen oikealla puolen oleva luku. Se saa olla sama. Kuormaustarran lukuarvot ovat valmiit. Kts liite 6-9

71 7 KONE JA JÄRJESTELMIEN KUVAUS 7.1 Johdanto 7.2 Rakenne Siipi Korkeusvakain Sivuvakain 7.3 Kojetaulu 7.4 Laskuteline 7.5 Istuimet ja turvavyöt 7.6 Matkatavaratila 7.7 Kuomu 7.8 Moottori 7.9 Polttoainejärjestelmä 7.10 Sähköjärjestelmä 7.11 Pitot-staattinen järjestelmä 7.12 Muita varusteita 7.13 Avioniikka 7-1

72 7.1 Johdanto 7.2 Rakenne Tässä kappaleessa esitellään lentokoneen ja sen järjestelmien toiminta. Vaihtoehtoisten laitteiden ja järjestelmien yksityiskohdat on esitetty kappaleen 9 kohdassa Liitteet. malli 2004 on puolikuorirakenteinen, metallivahvisteinen kone, jossa on vahvat väliseinät sekä duralumiini verhous. Runko on vahvistettu puolikuorirakenne, jossa on duralumiini verhous Siipi Rungon poikkileikkaus on suorakulmainen alaosasta ja ellipsin muotoinen yläosastaan. Sivuvakaaja on rungon jatke. Rungon keskiosassa on kahden hengen ohjaamo, johon päästään avaamalla yksiosainen, akryylikuomu. Moottoritilan erottaa ohjaamosta tuliseinä, johon on kiinnitetty moottoripukki. Suorakulmion muotoinen siipi on yksisalkorakenteinen ja siinä on apusalko siivekkeiden ja laskusiivekkeiden kiinnitystä varten. Kaikki osat on niitattu kiinni toisiinsa. Siipi voidaan varustaa taittomekanismilla hallisäilytyksen helpottamiseksi Korkeusvakain Suorakulmion muotoinen korkeusvakain muodostuu kiinteästä vakaajasta ja korkeusperäsimestä, jossa on trimmilaippa. Korkeusvakaimen puolikuorirakenne koostuu duraliumiinisista tukikaarista, salosta ja verhouksesta. Leveys on 2,5 m (8,2 ft), mikä mahdollistaa kuljetuksen perävaunussa ilman purkutoimenpiteitä Sivuvakain Trapetsinmuotoinen evä on asennettu rungon takaosaan. Peräsin on asennettu evään kahdella saranalla. Sivuvakaimen runko muodostuu metallilevystä tehdystä salosta ja duralumiiniverhouksesta. 7-2

73 Hallintalaitteet ohjaamossa PELASUSVARJO LAUKAISIN KUULOKEPISTOKKEET OHJAUSSAUVA POLTTOAINEEN TÄYTTÖAUKKO PERÄSIN POLKIMET MATKATAVARATILA RYYPPY LASKULAIPPA VIPU KAASU TURVAVYÖT MITARITAULU KUOMUN RAITISILMA VENTTIILI ETU PERÄSINPOLKIMET JARRUIN POLTTOAINEHAN A TRIMMI VIPU SIVUTASKU KUOMU VENTTIILI 7-3

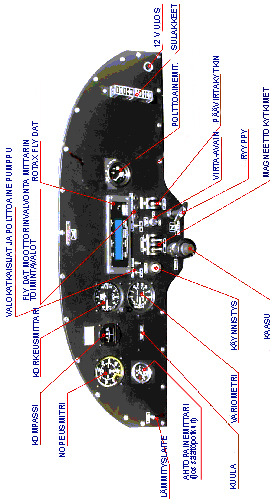

74 7.3 Kojetaulu Lentokone malli 2004, S/N XXXXXXXXXX: on varustettu seuraavanlaisella kojetaululla: 7-4

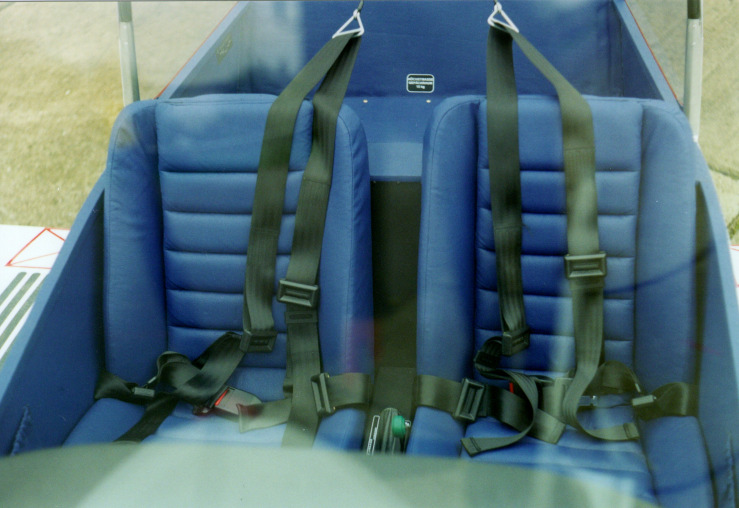

75 7.4 Laskuteline Lentokoneessa on kiinteä laskuteline, jonka nokkapyörää voidaan ohjata. Päätelineen varret muodostuvat komposiittirakenteisesta joustintuesta. Päätelineen pyörät on varustettu 14 x 4 renkailla ja hydraulisilla jarruilla, joita käytetään vasemmanpuoleisen ohjaajan jalkapolkimilla. Nokkapyörän varsi on hitsattu teräsputkista ja sen ripustus on tehty kumiköydestä. Nokkapyörä kääntyy peräsintä käännettäessä. Pyörät voidaan varustaa lasikuituisilla muotosuojilla. 7.5 Istuimet ja turvavyöt Koneessa on kaksi kiinteää istuinta vierekkäin, istuimet on verhoiltu ohuella materiaalilla. Molempia istuimia varten on nelipiste-turvavyöt, jotka on kiinnitetty matkatavaraosaston takana olevan väliseinän keskiosaan ja istuinten un. 7.6 Matkatavaratila Matkatavaratila sijaitsee istuinten takana. Suurin sallittu matkatavaroiden paino ilmoitetaan matkatavaratilan lähellä olevassa kyltissä. (15kg) 7-5

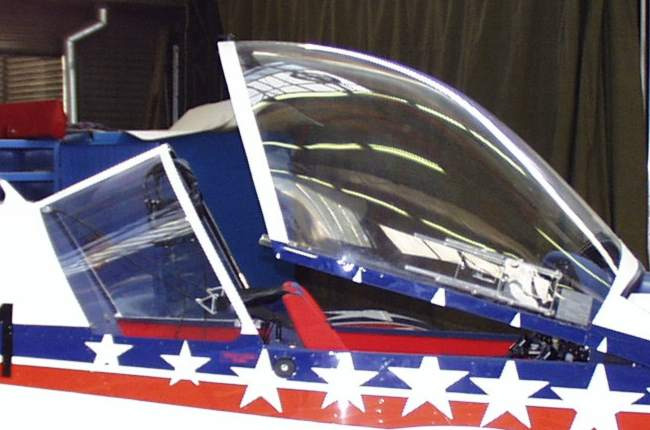

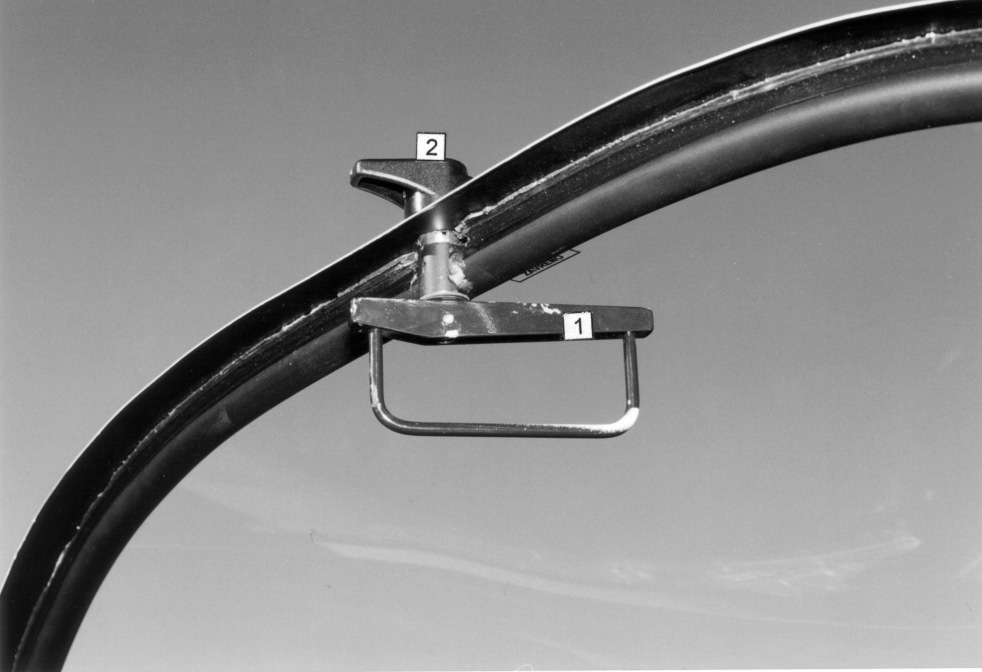

76 7.7 Kuomu Puolipisaran muotoinen kuomu muodostuu teräskehyksestä, johon on pultattu plexikuomu. Kuomu on kiinnitetty rungon etuosaan kahdella tapilla, joiden avulla kuomu kääntyy eteenpäin. Käytön helpottamiseksi kuomua on vastapainotettu kahdella kaasutuella, joten kuomu aukeaa vähällä voimalla. Kuomun ulkopuolelle on alempaan kehykseen kiinnitetty käsikahvat. Kuomun kehyksen takaosassa ylhäällä on lukko Kuva; Kaksiosainen kuomu 1- eteen käännetty, 2 kiinteä takaosa, 3 - ikkuna, 4 - kuomulukko, 5 pa-täyttöaukko 5 Kuva. Kuomun lukko 1- sisäkahva 2 ulkokahva (ja lukko) 7-6

77 7.8 Moottori Standardi moottori malli 2001:ssa on ROTAX 912 A tyyppi UL (80 hp). Moottoria ROTAX 912 S tyyppiä ULS (100 hp) voidaan käyttää vaihtoehtona. Rotax 912 on nelitahtinen, kuivasumppuvoitelulla ja sytytystulpilla varustettu 4-sylinterinen bokserimoottori, jossa on keskikampiakselista työntötangoilla ohjatut yläpuoliset venttiilit (OVH). Sylinterinkannet ovat vesi- ja sylinterit ilmajäähdytteiset. Sytytys on kaksinkertainen kärjetön. Moottorissa on sähköstartti, vaihtovirtalaturi ja mekaaninen sekä sähköinen polttoainepumppu. Moottori on liukukytkimellä ja alennusvaihteella varustettu. Kaksilapainen kiinteä puupotkuri V 230C on asennettu vakiona ROTAX 912 A ultrakevytmoottoriin. 7.9 Polttoainejärjestelmä Polttoainejärjestelmään kuuluu 50 litran (13.2 USgals) säiliö, polttoaine- hana, suodatin, mekaaninen ja sähköinen polttoainepumppu. Säiliö on sijoitettu erilliseen tilaan istuinten taakse. Säiliössä on vesitasku ja venttiili, jonka ulostulo on rungon alla. Säiliössä olevan polttoaineen määrän voi todeta polttoaineen määrän näyttävällä mittarilla tai etutankista (optio) mittatikulla. 50 litran lisäsäiliön voi asentaa lisävarusteena rungon etuosaan. Tässä tapauksessa molemmat säiliöt on yhdistetty ja täyttöaukko ei sijaitse rungon oikealla puolella, vaan rungon päällä ohjaamon etupuolella. 7-7

78 7.10 Sähköjärjestelmä Sähköjärjestelmä on yksijohto-tyyppiä, negatiivinen napa on kytketty runkoon. Virtalähteinä toimivat moottoriin integroitu yksivaihelaturi sekä 12V/16A huoltovapaa akku, jotka sijaitsee tuliseinässä. Järjestelmä on suojattu lämpölaukaisimilla, joka sijaitsee kojetaulussa. Kunkin laitteen virtapiiri on suojattu erillisellä sulakkeella. Sulakkeiden peittävässä kannessa on sulakkeiden merkinnät, kannen sisäpinnassa on merkinnät, joiden perusteella kannen pystyy asentamaan paikalleen oikeinpäin. Moottorin kaksoissytytysjärjestelmä on muusta sähköjärjestelmästä erillinen järjestelmä. Kumpaakin sytytysvirtapiiriä käytetään erillisellä kytkimellä. Koneen johdotus vaihtelee koneen varustuksesta riippuen. Oman koneesi sähkökaavio seuraa koneesi huoltomanuaalin mukana ja se on tämän ohjekirjan liitteenä. 7-8

79 7.11 Pitot-staattinen järjestelmä Pitot-staattinen anturi, joka mittaa dynaamista ja staattista painetta, sijaitsee vasemman siiven alla keskellä. Paine jaetaan mittareille taipuisia muoviletkuja pitkin. Pidä järjestelmä puhtaana, jotta se toimisi oikein. Sekä dynaamisen että staattisen paineen letkut on varustettu suodattimella. Suodattimet sijaitsevat ohjaamossa heti pilotin istuimen takana. Jos järjestelmässä on vettä, avaa suodattimen kannet ja puhalla pitotputkeen. Sen jälkeen ruuvaa kannet takaisin ja tarkasta varmistukset. VAROTOIMI Vältä puhaltamista pitot-staattiseen järjestelmään, kun suodattimen kansi on suljettu se voi aiheuttaa mittarivaurion. 7-9
