1 Videotarkastusjärjestelmät putkille & kaivoille Esite Työntökaapeli-kamerat Tarkastuskaivo-kamerat Robottikamera järjestelmät Hormi-Kamera Kaivo-kamerat Putkien Paikantimet FORBEST Europe GmbH Maahantuoja: Oy Putkipiste-Rörpunkten Ab Puh

2 VAHVUUTEMME KANSAINVÄLISESTI 0 Vuotta kokemusta Jo 0 vuotta tarkastuskameralaitteiden valmistajana, FORBEST on hankkinut maineensa luotettavana kumppanina. Tästä voidaan kiittää tuotteiden korkeaa laatua, kilpailukykyisiä hintoja sekä inhimillistä ja nopeaa huolto- ja varaosapalvelua. Joka vuosi yli `000 FORBEST kameraa myydään ympäri maailmaa. Vahva kyky uudistua ja kehittyä FORBEST seuraa tarkasti asiakkaidensa tarpeita. Kiitos R&D tiimin ja tuotannon, FORBEST Kehittää jatkuvasti tuotteitaan samalla, kun sillä on vahva kapasiteetti vastata asiakkaidensa toiveisiin. FORBEST toimii maailmalla usealla brändillä OEM ja ODM kumppanina. Nopea ja inhimillinen huolto- ja varaosapalvelu FORBEST Europe sekä jakelijat Euroopassa pitävät huolta ylläpidosta ja huollosta Forbest tuotteen sitä tarvitessa. Pyrimme takaamaan laitteesi huollon tai korjauksen niin lyhyellä viiveellä kuion inhimillisesti mahdollista.

3 Malli: ELEGAM Putkien tarkastusjärjestelmä Kannettavat työntökaapelikamerat DN50 - DN125 putkille, 40 m kaapeli Älykäs muotoilu: Helppo käyttää ja kantaa Aksiaalikamera, metrilaskuri; 512 Hz lähetin optiona. C25 Pakkauslista Tarvikkeet: 1 DVR kaukosäädin, 1 laturi/ac adapteri, 1 videokaapeli, 1 EVA kamerasuoja, 1 integroitu Li-Ion akku, Paino & mitat: 9 kg, 0 29 cm C25T Kamerapää Kaapelikela Keskusyksikkö Malli: C25, C25T ja muut mallit optiona. Soveltuu putkille: DN50 - DN125 Kameran koko: Φ mm Kääntösäde 90 ast: C25 5 mm, C25T 65 mm 512 Hz lähetin optiona Materiaali: runko ruostumatonteräs, linssi safiirikristallilasi. Polttoväli: - 20 cm, kiinteä Resoluutio: 0.4 mega-pixeliä Valo: 12 Lediä Vesitiivis: IP68, 1 bar Max. Käyttölämpötila: -20 C Kaapeli: lasikuitu 40 m Virtalähde: keskusyksikön kautta Integroitu metrilaskuri Käyttö lämpötila: -28 C C Vesitiiviysluokka: Roiskesuojattu Näyttö: 7 TFT pixel resoluutio Toiminta-aika 4 h Virtalähde: 0 VAC / ladattava Li-ion akku Kuva/video muoto: JPEG / AVI Tallennus: USB / SD Käyttölämpötila: -28 C C Salkku: ABS, muovia, roiskesuojattu Tilaus koodi Selitys PIC1X-C25-40MC (standardi) PIC1X-C25T-40MC (vaihtoehto) Ilman 512 Hz lähetintä 512 Hz lähettimellä 2

4 Model: ELEGAM 20 Putkien tarkastusjärjestelmä Kannettavat työntökaapelikamerat DN50 - DN125 putkille, 60 m kaapeli Älykäs muotoilu: Helppo kantaa ja käyttää Aksiaalikamera, itse-tasaava kamera ja metrilaskuri; 512 Hz lähetin optiona. Integroitu näppäimistö tekstin käsittelyyn (eng) Parameters Kamerapää Malli: C26 (ilman lähetintä), C26T (lähettimellä), muut mallit optionia (Liite 1) Putkikoko: DN50 - DN125 Kameran koko: Φ mm Kääntösäde 90 ast: 65 mm Itse-tasaava kamera 512 Hz lähetin optiona Materiaali: runko ruostumatomatonteräs, safiirikristalli linssi Polttoväli: to 20 cm, kiinteä Resoluutio: 0.5 mega-pixel Valo: Lediä Vesitiivis: IP68, 1 bar Max. Käyttölämpötila: -20 C Pakkauslista Tarvikkeet: 1 DVR kaukosäädin, 1 laturi/ac adapteri, 1 kytkentä kaapeli, 1 keskitin, 1 EVA kamerasuoja, 1 sisäänrakennettu Li-Ion akku Paino & mitat: kg, 51 x 44 x 50 cm Tilaus koodit Koodi PIC41X-C26-60MC (standardi) PIC41X-C26T-60MC (optio) C26 C26T Selitys Ilman 512 Hz lähetintä 512 Hz lähetin integroitu Kaapelikela Keskusyksikkö Kaapeli: lasikuitu, 60 m Virtalähde: Keskusyksikön kautta Integroitu metrilaskuri Käyttölämpötila: -28 C C Vesitiiviysluokka: Roiskesuojattu Näyttö TFT, pixel resoluutio Toiminta-aika: 4 h Virtalähde: 0 VAC / ladattava Li-ion akku Kuva/video muoto: JPEG / AVI Tallennus: USB / SD Käyttölämpötila: -28 C t- +50 C Salkku: ABS muovi, roiskesuojattu 2

5 Malli: KAMI Tilaus koodit Koodit CST7M-C12B-CR12-20M CST7M-C12B-CR12-0MC CST7M-C12B-CR12-M CST7M-C12B-CR12-0M CST7M-C12B-CR12-40M CST7M-C12B-CR12-40MC Putkien tarkastusjärjestelmä: Kannettavat työntökaapelikamerat DN20 - DN50 putkille, m / 20m / 0m / 40m kaapeli Kompaktia muotoilua: Soveltuu ahtaisiin ja vaikeisiin paikkoihin. Selitys Kannettava kela, 20 m kaapeli (standardi) Kannettava kela, 0 m kaapeli, metrilaskuri (standardi) Kannettava kela, m kaapeli (optio) Kannettava kela, 0 m kaapeli (optio) Kannettava kela, 40 m kaapeli (optio) Kannettava kela, 40 m kaapeli, metrilaskuri (optio) C12B Tarvikkeet 1 DVR kaukosäädin 1 laturi/ AC adapteri, 1 videokaapeli, 1 keskitin, 1 sisään rakennettu Li-Ion akku Kamerapää C12B Kaapelikela CR12 Keskusyksikkö CST7M Malli: C12B Putkikoot: DN20 - DN50 Kameran koko: Φ 12 mm Kääntösäde 90 ast: 5 mm Materiaali: Runko ruostumatonteräs linssi safiirikristalli. Polttopiste: 5 - cm, kiinteä Resoluutio: 0.4 mega-pixel Valo: 8 Lediä Vesitiivis: IP68, 1 bar Max. Käyttölämpötila: -20 C Paino: 45 g Kaapeli: lasikuitu Halkaisia & pituus: Φ 4.8 mm & m / 20 m / 0 m / 40 m Metrilaskuri: Vaihtoehto 0 m ja 40 m kaapeleille Virtalähde: Keskusyksikön kautta Vesitiiviysluokka: roiskesuojattu Käyttölämpötila: -28 C C Mitat: 2 2 cm Näyttö: 7 TFT, PX resoluutio Toiminta-aika: 4 h Virtalähde: 0 VAC / ladattava Li-ion akku Kuva / video( JPEG / AVI) / audio tallennus Portit: 1 USB, 1 SD, 1 video sisään Salkku: pieni, ABS muovi, roiskesuojattu Paino & mitat: 2,5 kg, 27 cm 5 2

6 Malli: VISIO 60B Vakio keskittimet Putkien tarkastusjärjestelmä: Kannettavat työntökaapelikamerat Laaja käyttöalue DN70 - DN450; 512 Hz lähetin ja sisään rakennettu metrilaskuri Kamerapää: PAN 60 / TILT 180, säädettävä tarkkuusalue, 18 voimakasta LEDiä Monitoimiohjauskeskus: näppäimistö tekstinsyöttöä varten, Joystikit kamerapään ohjaukseen rotaatio,audio-/ video-/ valokuvatallennus, tallennus USB / SD Kamerapää C60B Putkikoko & kääntyvyys: DN & 0 mm Kameran mitta: Φ mm Linssi : 1/ CMOS kamera PC99 (PAL/NTSC) Materiaali: Runko alumiinia, linssi safiirikristallia Kääntyvyys: PAN 60 / Kallistus 2 Näkökenttä: 120 Polttoväli: -20 cm, kiinteä Resoluutio: 960H 480V Valo: 4 LEDs, 4076 LUX, säädettävä Virta: VCC - 1 VCC Vesitiiviysluokka: IP68, 1 bar max. Käyttölämpötila: -20 C Kaapeli: Lasikuitu Läpimitta & pituus: Φ 9 mm & 60 / 0 m 6 Koodi Vaihtoethoiset keskittimet Tarvikkeet 1 DVR kaukosäädin 1 Laturi/AC adapteri 1 Liitinkaapeli 1 Standardi keskitin 2 Akryyli kupu 1 Teräksinen kamerasuoja 1 Li-Ion akku MTCSTB-C60BT- 60MC (standardi) MTCSTB-C60BT- 0MC(optio) Selitys 60 m kaapeli 0 m kaapeli Kaapelikela CR6 Keskusyksikkö MTCSTB Metrilaskuri ja 512 Hz lähetin integroitu Virtalähde: Keskusyksikön kautta Suojaustaso: Roiskesuojattu Käyttölämpötila: -28 C C Mitta: cm Monitomi: Näppäimistö käsittelyyn (eng), video / kuva / audio tallennus, ohjaussauva. Näyttö: TFT, PX resolution Toiminta-aika 4 h Virtalähde: 0 VAC / Li-Ion akku Kuva/video muoto: JPEG / AVI Portit: 1 USB, 1 SD, video sisään Salkku: ABS muovi, roiskesuojattu Paino & mitat: 5 kg & 2 cm 2

7 Malli: OXLUS OXLUS 20 C2 C2T CD2 CD2T C25 C25T C26 Putkien tarkastusjärjestelmä: Kannettavat työntökaapelikamerat DN50 - DN125 putkille, 20 m / 0 m / 40m kaapeli Kaikki samassa paketissa, helppo kantaa ja käyttää Runsas valikoima kameravaihtoehtoja. OXLUS OXLUS 20 Tarvikkeet 1 DVR kaukosäädin, 1 laturi/ac adapteri, 1 liitinkaapeli, 1 keskitin (paitsi kamera C25), 1 EVA kamerapää suoja, 1 integroitu Li-Ion akku OXLUS - CST7S OXLUS 20 - CSTS Kaapelikela CR1 Näyttö: 7 TFT, resoluutio PX Käyttöaika: 4 h Virtalähde: 0 VAC / Li-Ion akku Kuva/video muoto: JPEG / AVI Audio tallennus Portit: 1 USB, 1 SD, 1 video sisään Salkku: "Kaikki yhdessä", ABS muovi, roiskesuojattu Paino & mitat: 7,5 kg, cm Näyttö: TFT, resoluutio PX Käyttöaika: 4 h Virtalähde: 0 VAC / Li-Ion akku Kuva/video muoto: JPEG / AVI Audio tallennus Portit: 1 USB, 1 SD, 1 video sisään, 1 video ulos Salkku: "Kaikki yhdessä", ABS muovi, roiske suojattu. Kaapeli: Lasikuitu Mitta & pituus: Φ 5.2 mm & 20 m / 0 m /40 m Metrilaskuri: Optio Virtalähde: Keskusyksikön kautta Suojataso: Roiskesuojattu Käyttölämpötila: -28 C C Mitat: 2 2 cm 7 C26T 2

8 - Kamerapäät Malli Läpimitta 512 Hz Φ L Kääntösäde Polttoväli lähetin Itse-tasaava Materiaali (mm) 90 ast.(mm) väli (mm) Resoluutio Valolähde C2 Φ2 75 DN50-DN Ei Ei EI SUOMEN VALIKOIMASSA 0.4 MP 12 Lediä C2T Φ2 75 DN50-DN Kyllä Ei EI SUOMEN VALIKOIMASSA 0.4 MP 12 Lediä CD2 Φ2 42 DN50-DN Ei Ei 0.5 MP 9 vahvaa Lediä - 20 cm, CD2T Φ2 42 DN50-DN Kyllä Kyllä Runko ruostumatonteräs 0.5 MP 9 vahvaa Lediä kiinteä potto- C25 Φ25 27 DN50-DN125 5 Ei Ei linssi safiirikristalli 0.4 MP 12 Lediä väli C25T Φ25 62 DN50-DN Kyllä Ei 0.4 MP 12 Lediä C26 Φ26 64 DN50-DN Ei Kyllä 0.5 M Lediä C26T Φ26 64 DN50-DN Kyllä Kyllä 0.5 M Lediä Tilaus koodit Keskusyksikkö Koodi Selitys CST7S Keskusyksikkö OXLUS CSTS Keskusyksikkö OXLUS 20 Kamerapäät Koodi - C2 - C2T... - C26T Kaapeelikela Koodi - CR1-20M Selitys Φ2 mm kamerapää Φ2 mm kamerapää, 512 Hz lähetin Φ26 mm kamerapää, 512 Hz lähetin, itse tasaava Selitys Kannettava kela, 20 m kaapeli... - CR1-40MC Kannettava kela, 40 m kaapeli, meterilaskuri Standardi tuotteet Koodi Selitys CST7S - C2 - CR1-20M Keskusyksikkö OXLUS + Kamerapää C2 + kannettava CSTS - C25T - CR1-40MC kela, 20m kaapeli. Keskusyksikkö OXLUS 20 + kamerapää C25T + kannettava kela, 40 m kaapeli metrilaskurilla, 8 2

9 Malli: LUMINO Putkien tarkastusjärjestelmä Kannettavat työntökaapelikamerat DN70 - DN0 putket, 60 m kaapeli Erinomainen valoteho, 0 Lediä Kamerapää C40B Malli: C40BT Putkikoko: DN70 - DN0 Koko: Φ mm Kääntösäde: 70 mm 512 Hz lähetin:integroitu Materiaali: runko ruostumaton terä, linssi safiiri kristallia Polttoväli: to 20 cm, kiinteä Resoluutio: 0.5 mega-pixel Valo: 0 Lediä Vesitiiviys: IP68, 1 bar Maks. Toiminta lämpötila: -20 C - 55 Paino: 4 g Kaapeli: lasikuitu Mitat & pituus: Φ 8 mm & 60 m 9 Koodit CSTS-C40BT-60MC (standardi) Selitys Kela 60 m kaapelilla, metrilaskuri, 512 Hz lähetin C40BT Tarvikkeet 1 DVR kaukosäädin, 1 laturi/ac adaptori, 1 yhdyskaapeli, 1 keskitin, 1 integroitu Li-Ion akku Tilaus koodit Kaapelikela CR Keskusyksikkö CSTS Metrilaskuri:integroitu Virtalähde: keskusyksikkö Suojaustaso: roiskesuojattu Käyttölämpötila: -28 C - 50 C Paino & mitat: 14,9 kg, cm Näyttö: TFT, PX resoluutio Toiminta-aika: 4 h Virtalähde: 0 VAC / Li-Ion akku Kuva / video (JPEG / AVI) / audio nauhoitus Portit: 1 USB, 1 SD, 1 video sisään, 1 video ulos Salkku: standardina ABS muovista, roiskesuojattu Paino ja mitat: 2.5 kg, 27 cm 2

10 Malli: RAPIDOS Langaton Tarkastusaukko HD kamera Korkealaatuiset kuvat Full HD kameralla ja HD näyttöllä. Nopea videotarkastus jopa 80 metriin asti. Monitoiminen: video / kuva tallennus, tekstin syöttö,integroitu painetunnistin, erittäin tarkka laser etäisyysmittaus, soveltuu raportin tekoon. Sovellukset RAPIDOS sopii täydellisesti seuraaviin käyttökohteisiin: Putkien tarkastuksiin ennen pesua, tai muuta työtä; Tankkien tai säiliöiden tarkastuksiin; Säiliöautojen tarkastuksiin; Varaajien diagnooseihin; Kulkuneuvojen alustojen tarkastuksiin; Pelastustöihin onnettomuustilanteissa; Arkeologisiin etsintöihin... Kosketusnäyttö:.1 HD, pixeliä, Näyttö 00 cd/m 2 Toiminta: kuva & video, tekstin syöttö, kuva editointi, datan tallennus... Järjestelmä: 8 cores CPU, 4 G cache, 64 G muisti (256 G Maks.) Kamera: 1/2,8 sensori, resoluutio pixels; 240 x zoom (20x optinen, 12x digitaalinen), 0 Esittely RAPIDOS tarkastusaukko "manhole" kamerat on suunniteltu nopeaan videotarkastukseen ja diagnosointiin esimerkiksi putkissa, teollisuuden altaissa ja säiliöissä. Tiedot ohjaajalle välitetään WiFi:n välityksellä Kosketusnäytöllä ohjaaja pystyy suorittamaan kaikki toiminnot, kuten ottamaan kuvia ja Kamerapää - 90 sähköinen kallistus Valo: 4 vahvaa säädettävää Lediä Toiminta-aika: 6 h ( ladattavaa akkua) m langaton etäisyys + 7 m hiilikuitu teleskooppi varsi (9 m ja 12 m optio), tarkastus 80 metriin asti. Integroitu ohjelmisto nauhoitukseen ja ohjaukseen Integroitu paine sensori Korkeatasoinen lasermittaus: 0-0 m (± mm) videoita, lisäämään tekstiä tai editoimaan kuvia, jne.. 2

11 Malli: VEGA /20/0/40 Custom-Made Products Älykkäät Ryömiärobotti tarkastusjärjestelmät Todella etenemiskykyinen robottikamera hintaluokassaan DN0 - DN00 putkille, 120 m kaapeli vakiona, muut pituudet optiona Helppo käyttöinen monitoimisen keskusyksikön ansiosta VEGA VEGA 20 Sovellukset VEGA /20/0/40 sarjan robottikamerat on suunniteltu vastaamaan liikkumiskyvyn, helppokäyttöisyyden sekä taloudellisten näkökulmien koviin vaatimuksiin. Yksinkertaisen ja pienen rakenteensa ansiosta, VEGA /20/0/40 voidaan käyttää työntökaapelikameroille luoksepääsemättömissä tai liian pimeissä kohteissa. Käyttökohteita ovat vesiputket, polttoainelinjat, ilmanvaihtokanavat, vesisäiliöt, sähkölaitteistot, rakennustekniikka, jne... MTCSTB CR2 CF60 VEGA 0 VEGA 40 2

12 VEGA VEGA 20 VEGA 0 VEGA 40 Toiminta halkaisia: DN0 - DN00; vesitiivis: IP68 Ryömintänopeus: 6-20 m / min, 6 6 pyörä veto 2 moottoria, kääntyy oikealle ja vasermmalle rengaskokoa: Φ 0 / 0 / 200 mm Integroitu 512 Hz lähetin, kiinteät lisävalot Mitat kameralla: mm Toiminta halkaisia: DN180 - DN00; vesitiivis: IP68 Ryömintänopeus: 6-20 m / min, 6 6 pyörä veto 2 moottoria, kääntyy oikealle ja vasemmalle rengaskokoa: Φ 0 / 0 / 200 mm Integroitu 512 Hz lähetin, kiinteät lisävalot Mitat kameralla: mm Toiminta halkaisia: DN0 - DN00; vesitiivis: IP68 Ryömintänopeus: 6-20 m / min, 6 6 pyörä veto 1 moottori, ei kääntymis ominaisuutta rengaskokoa:φ0 / 0 / 200 mm Integroitu 512 Hz lähetin, irroitettavat lisävalot Mitat kameralla: mm Toiminta halkaisia: DN180 - DN00; vesitiivis: IP68 Ryömintänopeus: 6-20 m / min, 6 6 pyörä veto 2 moottoria, kääntyy oikealle ja vasermmalle rengaskokoa:φ0 / 0 / 200 mm Integroitu 512 Hz lähetin, kiinteät lisävalot Integroitu mekaaninen varsi Mitat kameralla: mm, mm (mekaanisella varrella) Kamerapää CF60 Kaapelikela CR2 Ohjauskeskus MTCSTB Mitat: 0 mm 78 mm Materiaalit: runko alumiinia, linssi safiirikristallia KÄÄNTÖ60 / KALLISTYS 180 Tarkennus: automaattinen / manuaalinen (20 mm to ) Zoom: 12 optinen Resolutio: 9760H 504V, 0.5 mega-pixeliä Video: PAL/NTSC Valaistus: 6 LED, säädettävä Vesitiiviys: IP68, 1 bar Max. Toiminta lämpötila: -20 C to 55 Kaapeli materiaali: lasikuitu Mitat & pituus: Φ 9 mm & 120 m Integroitu metrilaskuri Virtalähde: Li-Ion akku tai AC Suojaustaso: roiskevesisuojattu Toimintalämpötila: -28 C to 50 C Mitat: cm Toiminnot: Näppäimistö tekstinsyöttöön, audio, kuvakaappaus videokuvauksesta, Ohjain kameralle ja robotille Näyttö: TFT, resolutio pixeliä Toiminta-aika: 4 h Virtalähde: 0 VAC / Li-Ion akku Kuva/video formaatit: JPEG / AVI Liitimet:1 USB, 1 SD, video input Salkku: ABS, roiskesuojattu Paino & mitat: 5 kg, cm 12 2

13 Malli: VEGA SUP Custom-Made Products Älykkäät ryömiärobotti tarkastusjärjestelmät Raportointi ohjelmat & toiminnot: GPS paikannus, kallistuksenlaskeminen, video tallennus, kuvakaappaus, vika-arvio,tekstin syöttö, jne.. Huippu kuvat ja erinomaiset valot: Sony HD linssi, kääntyy60 /270, atuomaattitarkennus, 120xzoom, voimakkaat säädettävät LED valot, 14 näyttö Vahvistettu suojaus: IP68 m syvällä vedessä, parametrit robotin tilan havainnointiin - ilmanpaine, robotin kallistus, D sijoittuminen putkistossa, herkkä sensori kaatumisen varalta, hätä seis 1 Sovellukset VEGA SUP sarja on suunniteltu videotarkastuksiin paikoissa, jotka ovat työntökaapelikameroiden ulottumattomissa. Ne ovat erittäin sopivia moniin käyttökohteisiin: - Vesiputket -Polttoaineputket - Uhrin pelastus onnettomuuksissa - Ilmanvaihtokanavat - Vesisäiliöt -Sähkölaitokset - Rakennustyömaat -... Kaapelikela Ohjausyksikkö 2

14 Sensori: 1/4 CCD Sony, resoluutio 50TVLKääntö: Langattoman ohjausksen etäisyys: m Etukamera PYÖRII 60 / KALLISTUS 270 Zoom: 120 ( optinen, 12 digitaalinen ) Voimakkaat LED valot + lisävalot Suojaus: IP68 Vaihtoehtona Sensori: 1/4 CCD Sony, resolutio 480 TVL Kauko-ohjain Ohjaustoiminnot: robotti (eteen, taakse,vasen, oikea, nopeus ja nostovarsi), kamera (zoom, kääntö, reset, valo, vaihto) Virtalähde: sisäänrakennettu Li-Ion akku Virtalähde: 48 V CC tai CA Metrilaskuri Yleismalliset jarrulliset renkaat Takakamera Vahvat LED valot Suojaus: IP68 Toimintatilan halkaisia: DN200 - DN2000 Kaapelikela Kaapeli: Kevlar, 120 m vakio, 0 m max. vaihtoehto Teollisuustason onhjauskeskus: näyttö Muisti: 256 G 14 Ryömiä Elektroninen nostotoiminto Max. lähtöteho: 0 W Nousukyky: 45 Ryömintänopeus: 0-5 m / min 4 pyörä veto 2 pyöräkokoa: Φ 2 / Φ 10 mm Ohjauskeskus Ohjelmistokieli: English Ohjaustoiminnot: käännökset vasen ja oikea, eteen, taakse, kameran kääntäminen,valon säätö,nostovarsi, zoom, robotin ryömintänopus Näyttö: ympäröivä paine, nopeus, etäisyys, kallistusaste, nostovarren asento, kuvan ja videon otto Wincam ohjelmisto vaihtoehtona Tupla moottorit kääntymistä varten 2

15 Malli V-KA Hormi tarkastuskamera Soveltuu savupiipuihin tai pystysuoriin putkiin DN70 - DN450 Kannettava kela 60 m pehmeällä kaapelilla Montitoimi keskusyksikkö: video / kuva / äänentallennus, tekstinkäsittely (eng) Kamerapää C60 Malli: C60 Putkikoot & kääntösäde 90 ast: DN & 0 mm Mitat & paino: Φ 59 mm, 44 g Linssi: 1/ Sony CCD väri, 900 TVL Materiaali: runko alumiinia, linssi safiiri kristallia, kupu akryyliä Polttopiste: - 20 cm, säädettävä Resoluutio: pixeliä Valo: 18 vahvaa Lediä, säädettävä Vesitiivis: IP68, 1 bar ( m) Kaapelikela CRS Toimintalämpötila: -20 C Kaapeli: lasikuitu, pehmeä Läpimitta & pituus: Φ 7 mm & 40 m / 60 m Manuaali kelaus sisään & ulos Kaapeli jarru: manuaali Vesitiiveyden luokitus: roiskesuojattu Toimintalämpötila: -28 C C Mitat (H l L): cm Pakkauslista 1 DVR kaukosäädin, 1 laturi/ac adapteri, 1 video kaapeli, 2 akryylikupu, 1 kameran teräslankasuoja, 1 inegroitu Li-Ion akku Toiminnot: näppäimistö tekstinsyötölle, audio, kuvakaappaus videkuvauksen aikana, Ohjain kameran ohjaukseen. Näyttö TFT, resoluutio PX Toiminta-aika: 4 h Tilaus koodit Koodit MTCSTB-C60-CRS-40M MTCSTB-C60-CRS-60M Erittely 40 m kaapeli 60 m kaapeli Keskusyksikkö MTCSTB Virtalähde: 0 VAC / Li-Ion akku Kuva/video muoto: JPEG / AVI Portit: 1 USB, 1 SD, video sisään Salkku: ABS muovi, roiskesuojattu Paino & mitat: 5 kg, cm 2

16 Malli: DIPKA Lite Kaivokamera Soveltuu kaivoihin tai hormeihin DN50-DN400 Syvyys : vedessä m laaja käyttöalue: poraus, polttoaine- tai vesikaivot, pelastustoiminta, (jatkuu) Kamerapää Tyypit veden alainen viljely tai tarkkailu Kierto / Kallistus Custom-Made Products Käyttökohteet DIPKA Lite sarja on suunniteltu vaurioituneiden pintojen, halkeamien, tai onkaloiden havaitsemiseen kaivoissa. Ne ovat laajalti käytössä myös vedenalaisessa viljelyssä ja tarkkailussa. Kuvat ja videot voidaan tallentaa suoraan laitteen muistiin. Malli Mitat Käyttöalue Materiaali Paine toimintalämpötila Valot Linssi Kuvakulma Zoom Tarkennus Resoluutio Pakkauslista PTZ Ф 45 mm x 00 mm DN50 - DN400 Kromi pinnoitettu 0 bar (00 m veden alla) -20 C to 50 C 9 teho LEDiä,säädettävä 1/" HD CCD väri kierto 60 / kallistus 180 optinen mm, säädettävä pixels, 820 TVL 1 kamerapää Kierto 60 / kallistus Ohjauskeskus, 1 kolmijalka, 1 kela, 1 ohje 1 -pin yhdyskaapeli, 1 4-pin yhdyskaapeli1 laturi/ac adapteri, 1 sisäinen 120 G muisti 2

17 Näyttö: " LCD, kirkkaus 250 cd/m 2; kontrasti: Tilauskoodit Kela Ohjausyksikkö 400:1; resolutio: pixeliä (yhteensopiva24 768) Tallennus: photo / video / audio Integroitu näppäimistö tekstinsyöttöön Ohjain kamerapäätä varten Sisäänrakennettu 0G HD kovalevy Virtalähde: 1 to 0 VAC / 12 VCC Toimintalämpö.: -20 C to 55 C / kosteus: 5-95% Toiminta-aika akulla: 4 h Huoltoväli: h Salkku: ABS, mm Materiaalit: kela alumiinia, kaapeli PE Toiminnot: ylös, alas, nopeus, stop Laskeutumis nopeus: 8 m / min. Max. Koodi Kuvaus -EW -MW Moottoroitu kela Manuaali kela Kaapeli pituus Koodi Kuvaus -0 0 m kaapeli m kaapeli m kaapeli (standard) m kaapeli Esim: DIPKA Lite-EW-500 tarkoittaa tuotetta Kierto/Kallistus kamerapäällä,varustettuna moottoroidulla 500 m kaapelikelalla. MoottoroituKela Virtalähde: 12 VCC Kaapeli: Φ 8mm, 6 lankainen Kaapeli pituudet: vakio 0 m, m vaihtoehto Metrilaskuri: integroitu, tarkkudella ±0.5% Power: 250 W Suojausluokka: IP6 Toimintalämpötila: -28 C to 50 C Mitat(H l L): cm 17 Kierto/Kallistus Kamerapää PTZ 2

18 Malli: DIPKA VISIO Kaivokamera Soveltuu kaivoihin tai hormeihin DN50-DN400 Syvyys : vedessä 0-00 m Laaja käyttöalue: poraus, polttoaine- tai vesikaivot, pelastustoiminta, vedenalainen viljely tai tarkkailu Kamerapäät Tyypit Kierto / Kallistus Custom-Made Products Käyttökohteet DIPKA VISIO sarja on suunniteltu vaurioituneiden pintojen, halkeamien, tai onkaloiden havaitsemiseen kaivoissa. Ne ovat laajalti käytössä myös vedenalaisessa viljelyssä ja tarkkailussa. Kuvat ja videot voidaan tallentaa suoraan laitteen muistiin. Malli Mitat Työskentelyalue Materiaali Paine Toimintalämpötila Valot Linssi Kuvakulma Tarkennus Resolutio Pakkauslista PTZ Ф 45 mm x 00 mm DN50 - DN400 Kromi pinnoitettu 0 bar (00 m veden alla) -20 C - 50 C 9 teho LED, säädettävä 1/" HD CCD väri Kierto 60 / Kallistus mm, säädettävä pixeliä, 820 TVL 1 Kierto 60 / Kallistus 180 kamerapää 1 ohjausyksikkö, 1 kolmijalka, 1 kela, 1 ohje 1 -pin kytkentäkaapeli, 1 4-pin kytkentäkaapeli 1 laturi/ AC adapteri, 1 sisäinen 120 G muisti 18 2

19 (sarja) Ohjausyksikkö Näyttö: " LCD, kirkkaus 250 cd/m2;kontrasti:400:1; resolutio: pixeliä (yhteensopiva ) Tallennus: kuva / video / audio Integroitu näppäimistö tekstinsyöttöön Ohjain kamerapäätä varten Sisäänrakennettu 0G HD kovalevy Virtalähde: 1 to 0 VAC / 12 VCCToimintalämpö.:-20 C to 55 C / kosteus: 5-95% Toiminta-aika akulla: 4 h Huoltoväli: h Salkku: ABS, mm Tilauskoodit Kela koodit Kuvaus -EW -MW moottoroitu kela manuaali kela Kaapelin pituus Koodit Kuvaus -0 0 m kaapeli m kaapeli m kaapeli (standardi) m kaapeli Materiaalit: kela alumiinia, kaapeli PE Toiminnot: ylös, alas, nopeus, stop Laskunopeus: 8 m / min. Max. Esim: DIPKA VISIO-EW-00 tarkoittaa tuotetta Kierto/Kallistus kamerapäällä, Varustettu mootoroidulla 00 m kaapelikelalla. Moottoroitu kela Kolmijalka Virtalähde: 12 VCC Kaapeli: Φ 8mm, 6 lankaa Kaapelipituudet: 0 m - 00 m Teho: 250 W Suojausluokka: IP6 Toimintalämpötila: -28 C to 50 C Mitat (H l L): cm Materiaali: ruostumaton teräs Käsikäytö Digitaali metrilaskuri: m tarkkuudella ± 0.01 m Mekaaninen metrilaskuri: m, tarkkudella ± 0.05 m Kolmijalka Kela 19 2

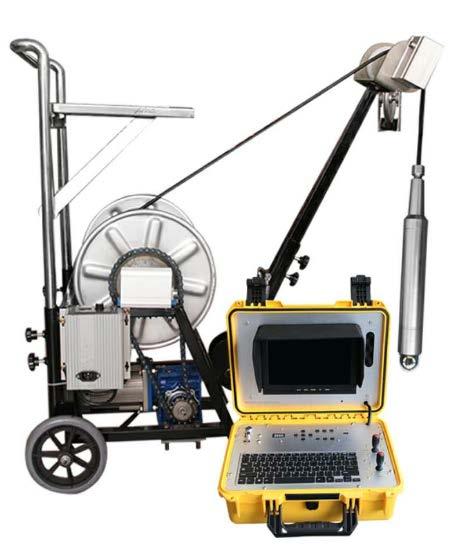

20 Malli: DIPKA SUP Kaivokamera Soveltuu kaivoille ja hormeille DN40 - DN400 Syvyys : vedessä m Laaja käyttöalue: poraus, polttoaine- tai vesikaivot, pelastustoiminta, vedenalainen viljely tai tarkkailu Kamerapäät Tyypit Panoraama 4-kuva Malli Käyttöalue PAN DN40 - DN400 4P DN0 - DN400 Custom-Made Products Applikaatiot DIPKA SUP sarja on suunniteltu vaurioituneiden pintojen,halkeamien, tai onkaloiden havaitsemiseen kaivoissa. Sarja on laajalti käytössä myös vedenalaisessa viljelyssä ja tarkkailussa. Kuvat ja videot voidaan tallentaa suoraan laitteen muistiin. Materiaali Paine Toimintalämpötila Valo Linssi Kuvakulma Resolutio Halkaisija Pakkauslista Kromipinnoitettu bar (vedessä 2000 m ) Kromipinnoitettu -20 C - 60 C -5 C - 55 C 9 teho LEDiä 1/" HD CCD colour Kallistus pixeliä, 820 TVL Ф 5, Ф 50, Ф 75, Ф 80, Ф0 mm 1 panoraama tai 4-kuva kamerapää 1 ohjauyksikkö, 1 kolmijalka, 1 kela, 1 ohje 1 -pin yhdyskaapeli, 1 4-pin yhdyskaapeli 1 laturi/ac adapteri, 1 sisäinen 120 G muisti 200 bar (vedessä 00 m ) 21 teho LEDiä 1/4" HD CCD colour Kallistus 170, 120 sivuilla pixeliä, 820 TVL Ф 80 mm 20 2

21 (jatkuu) Ohjausyksikkö Moottorikela Tripod Näyttö: " LCD, kirkkaus 250 cd/m 2; kontrasti: 400:1; resolutio: pixeliä (yhteensopiva ) tallennus: kuva / video / audio Sisäänrakennettu 0G HD kovalevy Virtalähde: 1-0 VAC / 12 VCC Toimintalämpö.: -20 C to 55 C / kosteus: 5-95% Toiminta-aika: > 4 h Huoltoväli: h Mitat: mm Materiaalit: kela alumiinia, kaapeli PE Toiminnot: ylös,alas, nopeus, stop Laskunopeus: 8 m / min. Max. Virtalähde: 12 VCC Kaapeli: Φ 8mm, 6 lankaa Kaapelin pituus: 0 m m Teho: 250 W Suojaustaso: IP6 Toimintalämpötila: -28 C to 50 C Mitat (H l L): cm Materiaali: ruostumaton teräs Manuaalikäyttöinen Digitaali metrilaskuri: m tarkkuudella ± 0.01 m Mekaaninen metrilaskuri: 0 to m Tilauskoodit Kamerapäät Koodit -PAN5 -PAN50 -PAN75 -PAN80 -PAN0-4P Kela Koodi -EW -MW Kuvaus Panoraama kamerapää Φ 5 mm Panoraama kamerapää Φ 50 mm Panoraama kamerapää Φ 75 mm Panoraama kamerapää Φ 80 mm Panoraama kamerapää Φ 0 mm 4-kuva kamerapää, Φ 80 mm Kuvaus Moottoroitu kela Manuaali kela Kaapelipituudet * Koodi Kuvaus -0 0 m kaapeli m kaapeli m kaapeli (standard) m kaapeli Esim: DIPKA SUP-PAN5-EW-1200 tarkoittaa tuotetta Φ 5 mm panoraama kamerapäällä, varustettuna 1200 m moottoroidulla kaapelikelalla. *: Pituudet > 00 m ovat yhteensopivia vain panoraama kamerapäille. 21 2

22 Malli R12 T1 Vastaanotin & 512 Hz lähetin Taajuus 512 Hz Paikannin on tehty havaitsemaan lähetinkamerat tai robotit joissa sisäänrakennettu 512 Hz lähetin Hyvä tarkkuus kiitos jatkuvasti säätyvän herkkyyden. Model: R1A T Putkitunnistin & Monitoimilähetin Monitaajauus lähetin Paikannin on tehty havaitsemaan lähetinkamerat tai robotit, joissa sisäänrakennettu lähetin Putkistokuvien luomiseen automaattisesti, kiitos sisäänrakennetun GPS paikantimen Vastaanotin R12 Taajuus: 512 Hz Virtalähde: 6 AA Virta: < 55 ma Toiminta tilat: Normaali/Ääni Herkkyys: Lähellä / Kaukana Herkkyyden säätö: Jatkuva Herkkyys: LCD tasoa Käyttölämpötila: - C- +50 C Mitat: 0 cm Paino: 1 kg Lähetin T1 Taajuus 512 Hz Paine: 5 m veden alla Etäisyys: 8 m ilmassa, 7 m PVC putkessa, 6 m rautaputkessa Virtalähde: AAA 1.5 V Toiminta virta: < 120 ma Käyttölämpötila: 0 C - 50 C Paine: 0.5 bar Liitoskierre: M 1 Mitat: Φ28 76 mm Paino: 60 g Vastaanotin R1A Taajuus: 512Hz, 1kHz, khz, 8kHz Näyttö:.5" taustavalo LCD Luo sisäänrakennetun GPS paikantimen avulla itsenäisesti putkistopiirustuksen Tunnistus syvyys: 6 m Virtalähde: integroitu Li-Ion akku, 7.4 V Lähetin T Taajuus: 128Hz, 512Hz, 1kHz, 2kHz, 8kHz,kHz, 65kHz, 8kHz Näyttö: taustavalo LCD Laajakaista: W Virtalähde:integroitu Li-Ion akku, 14.8V 2

23 Liite1: Varaosat - Kamerapäät työntökaapeleille Aplikaatiot Yleiset Tekniset Mallit C12B C2 C2T CD2 CD2T C25 C25T Putkien läpimitta DN20 - DN50 DN50 - DN50 - DN50 - DN50 - DN50 - DN125 DN125 DN125 DN125 DN125 DN50 - DN125 Kääntösäde 5 mm 65 mm 40 mm 5 mm 65 mm Yhteensopivat mallit KAMI OXLUS, ELEGAM Mitat (Ф L) Ф 12 mm Ф 2 75 mm Ф 2 42 mm Ф mm Ф mm Paino 45 g 65 g 120 g 120 g 2 g 85 g 1 g Materiaali Runko, ruostumatonteräs + linssi, safiirikristallia Veden kestävä IP68-1 bar Maks. Käyttö lämpötila -20 C C Itse-tasaava 5 - cm, Tarkennus kiinteä pottoväli - 20 cm, kiinteä polttoväli Zoomi Kallistus Pyöritys Valo 8 Lediä 12 Lediä 9 Lediä (vahva) 12 Lediä Resoluutio (mega-pixel) 0.4 MP 0.5 MP 0.4 MP 512 Hz lähetin Huom: Ilman kanssa optio 2

24 Liite1:Varaosat-Kamerapäät työntökaapeleille Aplikaatiot Yleiset Tekniset parametrit Mallit C26 C26T C40BT CF50 C60 Putken halkaisija DN50 - DN125 DN70 to DN0 DN70 to DN450 Kääntösäde mm 70 mm 0 mm Yhteensopivat mallit ELEGAM, OXLUS LUMINO VISIO 60 VISIO 60. V-KA Mitat (Ф L) Ф mm Ф mm Ф mm Ф mm Ф mm Paino g 182 g 4 g 4 g 44 g Runko, alumini+ Materiaali Vesitiivis Tominta lämpötila Runko, ruostumatonteräs+linssi, safiirikristalli IP68-1 bar Max. -20 C to 55 C linssi, safiirikristalli +kupu akryyli Itse-tasaava Tarkennus - 20 cm, kiinteä polttopiste Automaattitarkennus säädettävä - 20 cm, Zoomi 12 optinen Kallistus Pyöritys 60 endless Valo Lediä Lediä 0 Lediä teho Lediä 18 teho Lediä Resoluutio (mega-pixeliä) 0.5 MP 512 Hz lähetin Huom: ilman kanssa optio 24

25 VIDEO TARKASTUS JÄRJESTELMÄT - PUTKET & KAIVOT Tiedustelut: Oy Putkipiste-Rörpunkten Ab: Yhteystiedot: S-posti: jouni.kukko@putkipiste.fi Puh Nopea & Inhimillinen huoltopalvelu FORBEST (Europe) sekä toimittajamme Euroopassa huolehtivat laitteesi korjauksesta ja huollosta. Kiitos teknisen tiimimme, kamerasi voidaan korjata tai huoltaa erittäin lyhyellä viiveellä säästääksemme kallisarvoista aikaasi Maahantuonti: Oy Putkipiste-Rörpunkten Ab Puh , Karjaa, Salo S-Posti: Jouni.kukko@putkipiste.fi
