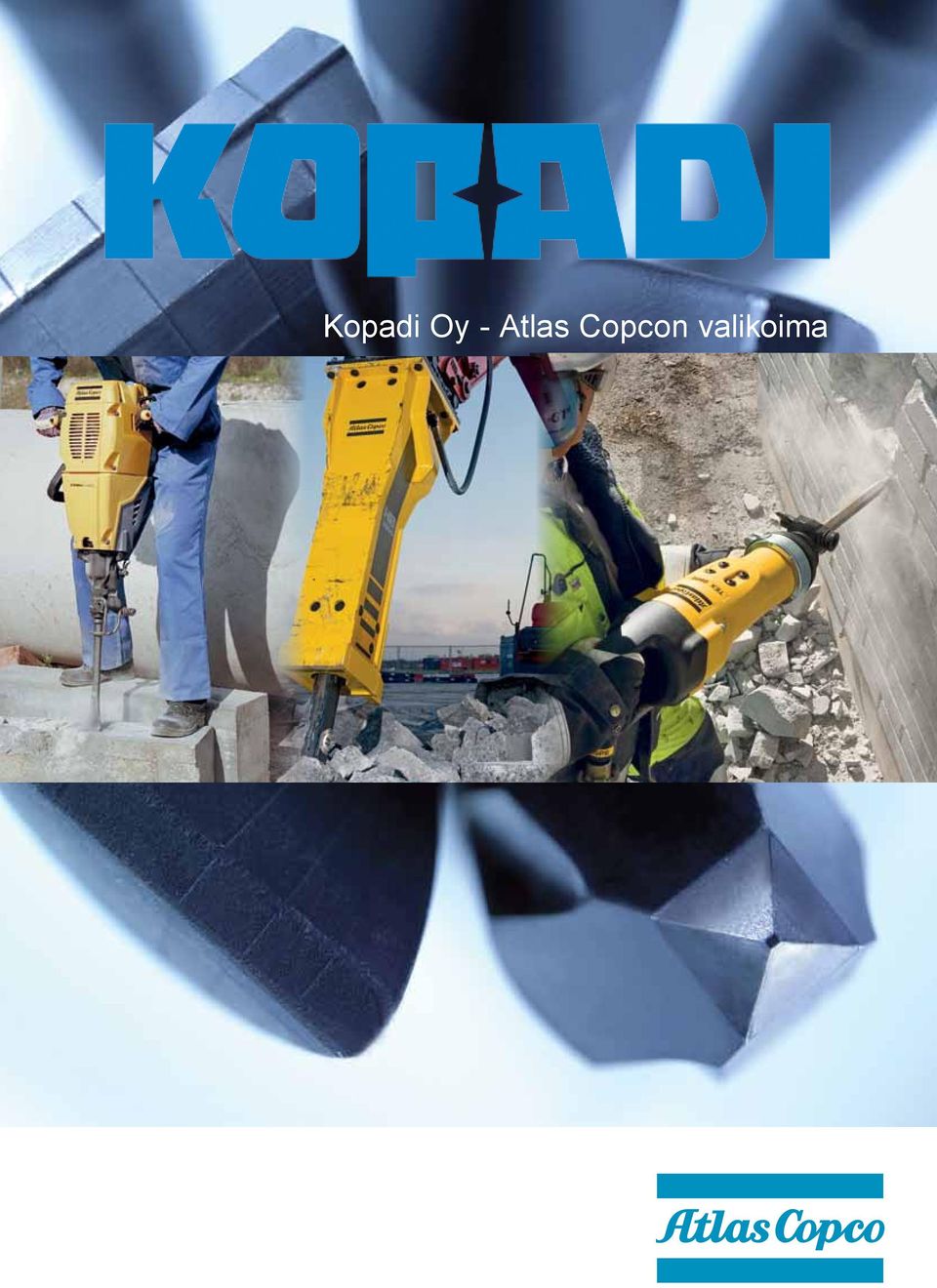

1 Kopadi Oy - Atlas Copcon valikoima

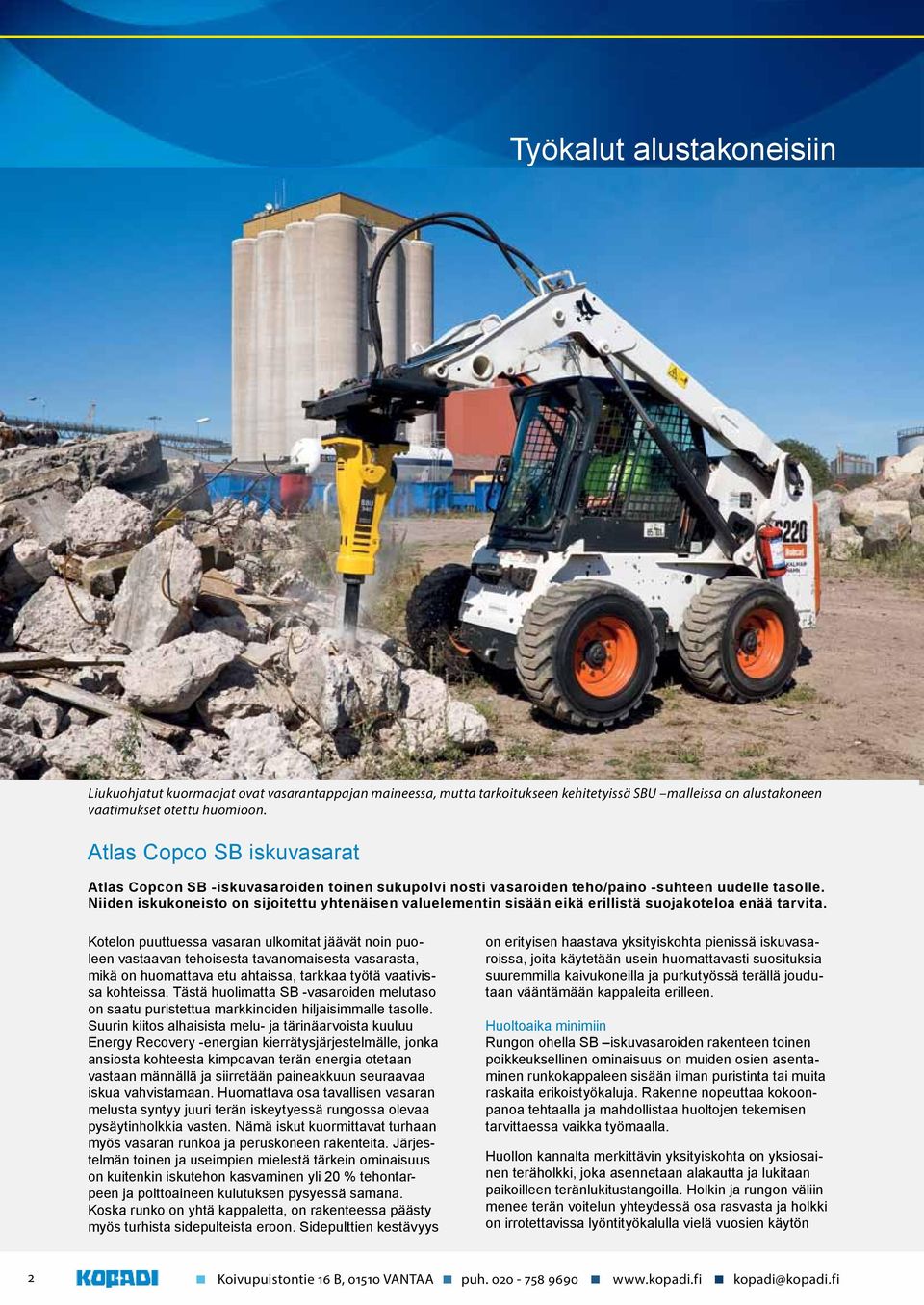

2 Työkalut alustakoneisiin Liukuohjatut kuormaajat ovat vasarantappajan maineessa, mutta tarkoitukseen kehitetyissä SBU malleissa on alustakoneen vaatimukset otettu huomioon. Atlas Copco SB iskuvasarat Atlas Copcon SB -iskuvasaroiden toinen sukupolvi nosti vasaroiden teho/paino -suhteen uudelle tasolle. Niiden iskukoneisto on sijoitettu yhtenäisen valuelementin sisään eikä erillistä suojakoteloa enää tarvita. Kotelon puuttuessa vasaran ulkomitat jäävät noin puoleen vastaavan tehoisesta tavanomaisesta vasarasta, mikä on huomattava etu ahtaissa, tarkkaa työtä vaativissa kohteissa. Tästä huolimatta SB -vasaroiden melutaso on saatu puristettua markkinoiden hiljaisimmalle tasolle. Suurin kiitos alhaisista melu- ja tärinäarvoista kuuluu Energy Recovery -energian kierrätysjärjestelmälle, jonka ansiosta kohteesta kimpoavan terän energia otetaan vastaan männällä ja siirretään paineakkuun seuraavaa iskua vahvistamaan. Huomattava osa tavallisen vasaran melusta syntyy juuri terän iskeytyessä rungossa olevaa pysäytinholkkia vasten. Nämä iskut kuormittavat turhaan myös vasaran runkoa ja peruskoneen rakenteita. Järjestelmän toinen ja useimpien mielestä tärkein ominaisuus on kuitenkin iskutehon kasvaminen yli 20 % tehontarpeen ja polttoaineen kulutuksen pysyessä samana. Koska runko on yhtä kappaletta, on rakenteessa päästy myös turhista sidepulteista eroon. Sidepulttien kestävyys on erityisen haastava yksityiskohta pienissä iskuvasaroissa, joita käytetään usein huomattavasti suosituksia suuremmilla kaivukoneilla ja purkutyössä terällä joudutaan vääntämään kappaleita erilleen. Huoltoaika minimiin Rungon ohella SB iskuvasaroiden rakenteen toinen poikkeuksellinen ominaisuus on muiden osien asentaminen runkokappaleen sisään ilman puristinta tai muita raskaita erikoistyökaluja. Rakenne nopeuttaa kokoonpanoa tehtaalla ja mahdollistaa huoltojen tekemisen tarvittaessa vaikka työmaalla. Huollon kannalta merkittävin yksityiskohta on yksiosainen teräholkki, joka asennetaan alakautta ja lukitaan paikoilleen teränlukitustangoilla. Holkin ja rungon väliin menee terän voitelun yhteydessä osa rasvasta ja holkki on irrotettavissa lyöntityökalulla vielä vuosien käytön 2

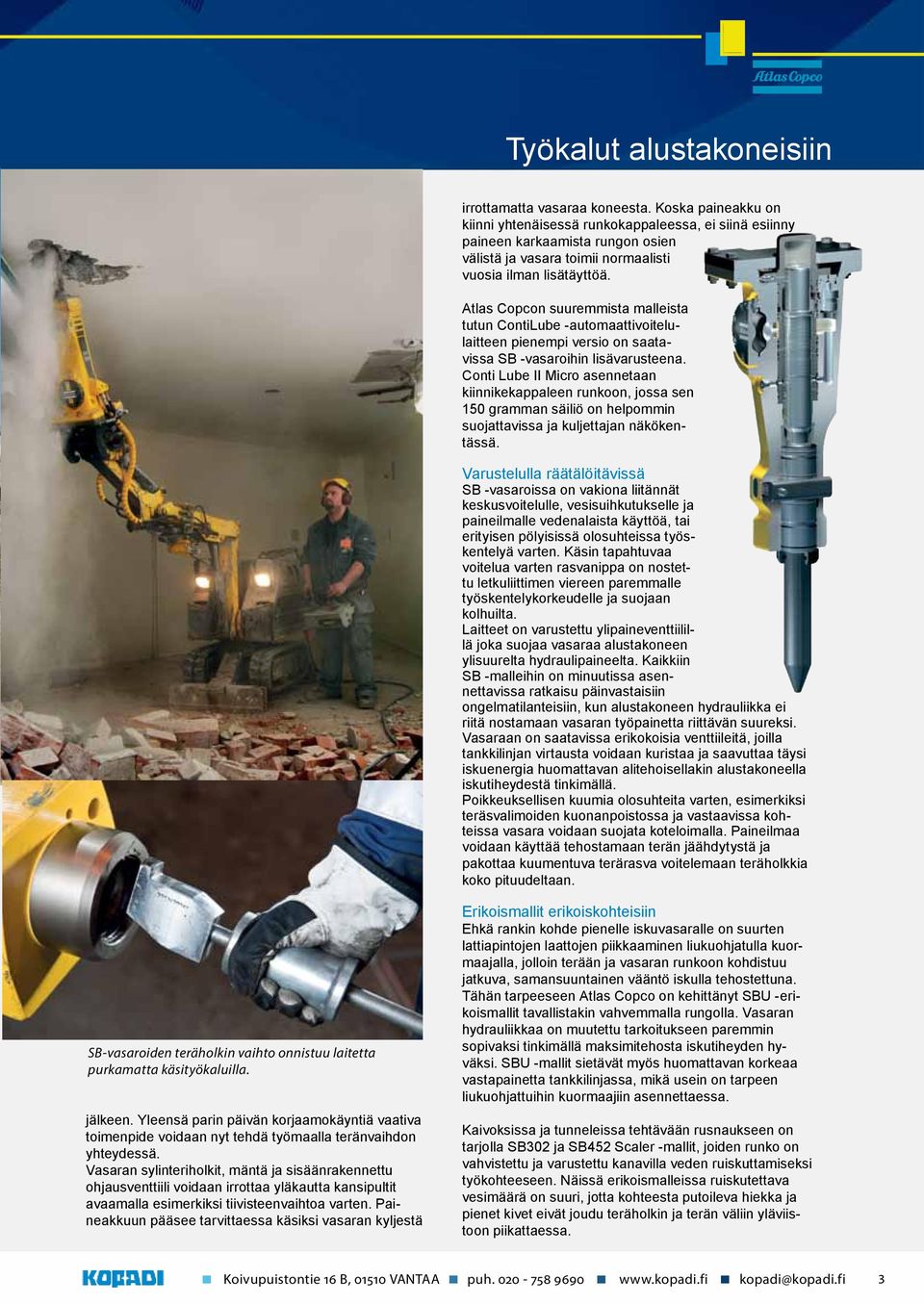

3 Työkalut alustakoneisiin irrottamatta vasaraa koneesta. Koska paineakku on kiinni yhtenäisessä runkokappaleessa, ei siinä esiinny paineen karkaamista rungon osien välistä ja vasara toimii normaalisti vuosia ilman lisätäyttöä. Atlas Copcon suuremmista malleista tutun ContiLube -automaattivoitelulaitteen pienempi versio on saatavissa SB -vasaroihin lisävarusteena. Conti Lube II Micro asennetaan kiinnikekappaleen runkoon, jossa sen 150 gramman säiliö on helpommin suojattavissa ja kuljettajan näkökentässä. Varustelulla räätälöitävissä SB -vasaroissa on vakiona liitännät keskusvoitelulle, vesisuihkutukselle ja paineilmalle vedenalaista käyttöä, tai erityisen pölyisissä olosuhteissa työskentelyä varten. Käsin tapahtuvaa voitelua varten rasvanippa on nostettu letkuliittimen viereen paremmalle työskentelykorkeudelle ja suojaan kolhuilta. Laitteet on varustettu ylipaineventtiilillä joka suojaa vasaraa alustakoneen ylisuurelta hydraulipaineelta. Kaikkiin SB -malleihin on minuutissa asennettavissa ratkaisu päinvastaisiin ongelmatilanteisiin, kun alustakoneen hydrauliikka ei riitä nostamaan vasaran työpainetta riittävän suureksi. Vasaraan on saatavissa erikokoisia venttiileitä, joilla tankkilinjan virtausta voidaan kuristaa ja saavuttaa täysi iskuenergia huomattavan alitehoisellakin alustakoneella iskutiheydestä tinkimällä. Poikkeuksellisen kuumia olosuhteita varten, esimerkiksi teräsvalimoiden kuonanpoistossa ja vastaavissa kohteissa vasara voidaan suojata koteloimalla. Paineilmaa voidaan käyttää tehostamaan terän jäähdytystä ja pakottaa kuumentuva terärasva voitelemaan teräholkkia koko pituudeltaan. SB-vasaroiden teräholkin vaihto onnistuu laitetta purkamatta käsityökaluilla. jälkeen. Yleensä parin päivän korjaamokäyntiä vaativa toimenpide voidaan nyt tehdä työmaalla teränvaihdon yhteydessä. Vasaran sylinteriholkit, mäntä ja sisäänrakennettu ohjausventtiili voidaan irrottaa yläkautta kansipultit avaamalla esimerkiksi tiivisteenvaihtoa varten. Paineakkuun pääsee tarvittaessa käsiksi vasaran kyljestä Erikoismallit erikoiskohteisiin Ehkä rankin kohde pienelle iskuvasaralle on suurten lattiapintojen laattojen piikkaaminen liukuohjatulla kuormaajalla, jolloin terään ja vasaran runkoon kohdistuu jatkuva, samansuuntainen vääntö iskulla tehostettuna. Tähän tarpeeseen Atlas Copco on kehittänyt SBU -erikoismallit tavallistakin vahvemmalla rungolla. Vasaran hydrauliikkaa on muutettu tarkoitukseen paremmin sopivaksi tinkimällä maksimitehosta iskutiheyden hyväksi. SBU -mallit sietävät myös huomattavan korkeaa vastapainetta tankkilinjassa, mikä usein on tarpeen liukuohjattuihin kuormaajiin asennettaessa. Kaivoksissa ja tunneleissa tehtävään rusnaukseen on tarjolla SB302 ja SB452 Scaler -mallit, joiden runko on vahvistettu ja varustettu kanavilla veden ruiskuttamiseksi työkohteeseen. Näissä erikoismalleissa ruiskutettava vesimäärä on suuri, jotta kohteesta putoileva hiekka ja pienet kivet eivät joudu teräholkin ja terän väliin yläviistoon piikattaessa. 3

4 Työkalut alustakoneisiin Atlas Copco SB iskuvasarat SB iskuvasarat SB 52 SB 102 SB 152 SB 202 SB 302 SB 452 SB 552 SB 702 Tuote nro Alustakone t 0,7-1,1 1,1-3,0 1,9-4,5 2,5-6,0 4,5-9,0 6,5-13 9,0-15, Työpaino terällä kg Öljyvirtaus l/min Työpaine bar Iskutiheys bpm Terän Ø mm Terän työpituus mm Max. hydr. Teho kw Käynnistystapa AutoStart AutoStart AutoStart AutoStart AutoStart AutoStart AutoStart AutoStart Melutaso db(a) Melutaso (r=10m) db(a) Terä, terävä kärki kg 3,4 4,7 6,7 13,1 28,0 40,0 48,8 Tuote nro Patentoitu runkotekniikka, valmistettu yhdestä kappaleesta. Helpompi huoltaa. Vähemmän huoltotarvetta, pienempi melutaso. 4

5 Työkalut alustakoneisiin Raskaan hydraulivasaran malleja, optimoitu teho-painosuhde. Elinkaarikustannukset pienemmät. Atlas Copco MB ja HB iskuvasaroiden tekniikka Legendaaristen Krupp -iskuvasaroiden perinteitä jatkavien Atlas Copco MB ja HB -mallistojen laitteissa on joukko teknisiä yksityiskohtia, jotka tekevät Atlas Copcosta markkinoiden tehokkaimman ja luotettavimman iskuvasaran. Hienot ominaisuudet on toteutettu rakenteeltaan yksinkertaisesti ja osien määrä on saatu minimoitua. Vähemmän huoltoa, vähemmän seisokkeja, vähemmän kustannuksia tuotettua tonnia kohti. Atlas Copco MB ja HB sarjan iskuvasaroiden suuren iskutehon takaa löytyy tärkeimpänä tekijänä poikkeuksellinen toimintaperiaate, jossa mäntä ajetaan alas öljyn ja kaasupaineen yhdistelmällä. Männän yläpuolella oleva kaasupaineakku antaa noin 70 % huippuiskutehosta ja lopusta vastaa hydrauliikka, oman paineakkunsa avustamana. Järjestelmä mahdollistaa suuren iskutehon myös pienellä iskutiheydellä ja öljynvirtauksella. Hydrauliikan käyttö rinnalla mahdollistaa iskutiheyden ja iskutehon joustavan säädettävyyden tarpeen mukaan. Tekniikka pähkinäkuoressa AutoControl järjestelmä on vakiona mallista MB1000 ylöspäin. Järjestelmä tunnistaa rikotettavan kohteen vastuksen ja säätää iskutehoa ja nopeutta tarpeen mukaan automaattisesti. Järjestelmä vähentää oleellisesti myös tyhjäiskuista aiheutuvaa ylimääräistä kulumista. Tyhjäiskuilta vasaraa suojaa lisäksi hydraulinen iskunvaimennus. StartSelect järjestelmä antaa mahdollisuuden valita kahden käynnistystavan välillä työtehtävän mukaisesti. AutoStart -asennossa vasara käynnistyy välittömästi kuljettajan käskystä vastuksesta riippumatta. Käyttökohteina vaikkapa louheen rikkominen kasoissa, tai purkutyömailla seinärakenteiden iskeminen niitä kaatamatta. AutoStop-valinnalla vasara toimii niin sanotulla tyhjäiskun estolla, eli vasaran terää on käynnistettäessä painettava kohdetta vasten. Käyttökohteita esim. suoralouhinta ja suurten lattiapintojen piikkaus. AutoStop asennossa vasaraa voidaan myös lämmittää kovilla pakkasilla kierrättämällä öljyä koneen läpi ilman iskua. PowerAdapt on vakiona HB -vasaroissa estämässä ylipaineen aiheuttamia vaurioita. Järjestelmä kytkee vasaran pois toiminnasta ja päästää öljyn suoraan paluukiertoon jos maksimikäyttöpaine ylitetään. EnergyRecovery-energian kierrätysjärjestelmä hyödyntää esteestä takaisin kimpoavan terän energian seuraavaan iskuun. Hydrauliikka pakottaa männän odottamaan terän rekyyliä ja samalla ottamaan vastaan runkoon kohdistuvan iskun. Järjestelmä vähentää merkittävästi vasaraan ja peruskoneeseen kohdistuvaa rasitusta, sekä melua. Vasaroiden Vibro Silenced järjestelmän vaimentimet estävät vasaran tärinän välittymisen runkoon ja rungon aukoton kotelointi eristää äänen tehokkaasti. Tuloksena on iskuvasaraksi varsin kohtuullinen n. 120 dba:n melutaso koko mallistossa. 5

6 Työkalut alustakoneisiin MB ja HB hydrauliset iskuvasarat MB iskuvasarat MB 750 MB 1000 MB 1200 MB 1500 MB 1700 HB 2000 HB 2500 Alustakone t Työpaino terällä kg Öljyvirtaus l/min Työpaine bar Iskutiheys bpm Käynnistystapa AutoStart AutoStart StartSelect StartSelect StartSelect StartSelect StartSelect Terän läpimitta mm Terän työpituus mm Max hydr.teho kw Max elutaso db (A) Melutaso r=10 m db (A) Tuotenumero Vakiona rasvari ja automaattinen iskutehon säätö. Tyhjäiskun esto valittavissa päälle/pois mallista MB 1200 alkaen. HB iskuvasarat HB 3100 HB 3600 HB4100 HB 4700 HB 5800 HB 7000 HB DB Alustakone t Työpaino terällä kg Öljy-virtaus l/min Työpaine bar Isku-tiheys bpm Terän Ø mm Terän työpituus mm Max.hydr.teho kw Melu-taso B(A) Melutaso 10 m B(A) Tuote-numero Pölysuojatut mallit Terän työpituus mm Tuotenumero

7 Valikoimissamme Atlas Copcon käytetyimmät työkalut suoraan hyllystä Vantaalta. Kopadilla myös Atlas Copcon Black Line josta työkalut kaikkiin yleisimpiin markkinoilla oleviin vasaroihin. 7

8 Oikeilla varusteilla täysi hyöty iskuvasarasta Atlas Copco hydraulisten tehoa ja monikäyttöisyyttä voidaan parantaa varustelemalla ne tehtävän työn mukaisilla työkaluilla ja lisävarusteilla. Alkuperäiset varusteet ja työkalut takaavat laitteelle parhaan mahdollisen työtehon ja ovat pitkässä juoksussa myös kustannustehokkain ratkaisu. Lisävarusteilla voidaan parantaa laitteen työtehoa, kestävyyttä ja käyttöastetta. Kohtuullisen pienellä lisäinvestoinnilla sama laite soveltuu aiempaa laajempiin käyttötarkoituksiin, mikä saattaa parhaassa tapauksessa pelastaa koko yrityksen työtilanteen. Kulutusosissa ei voi säästää Kun laitteet ja niiden kulutusosat suunnitellaan jo alun pitäen käytettäviksi yhdessä, sopivat ne paitsi mitoitukseltaan, myös materiaaleiltaan yhteen. Terien ja muiden kulutusosien materiaalit on tietoisesti valittu pehmeämmiksi ja hauraammiksi kuin niitä käyttävä laite, siitä nimi kulutusosa. Pelkistetysti ajatuksena on saada kuluminen ja mahdolliset rikkoontumiset suunnattua halvimpaan ja helpoimmin vaihdettavaan osaan. Iskuvasaran terän valinnassa tärkeimmät asiat on hankala nähdä silmällä. Terän materiaali ja karkaisu ovat hyviä esimerkkejä tästä. Terän tulee katketa ennen kuin vasaran rakenteelle syntyy kalliimpia vaurioita ja terän materiaalin pitää olla mäntää pehmeämpää. Tarviketeriä valmistavat tehtaat pyrkivät valmistamaan teriä, jotka sopivat mitoitukseltaan mahdollisimman moneen vasaramalliin. Piru asuu pienissä yksityiskohdissa ja vasaran terässä vaaranpaikka on pysäytinholkkiin vastaava viiste terän päässä. Vähänkään väärässä kulmassa oleva viiste tai milliluokan mittavirhe aiheuttaa välittömästi vaurioita pysäytinholkille ja myöhemmin vasaran rungolle ja männälle. Pahimmassa tapauksessa lohkeavat metallinkappaleet rikkovat koko vasaran ja lähtevät peruskoneen öljynkiertoon. Jos terä ei samasta syystä pääse nousemaan riittävän ylös, jää männän isku lyhyeksi ja suurin osa energiasta kohdistuu vasaran runkoon. Vasaran rikotusteho häviää, melu ja polttoaineenkulutus kasvaa kunnes lopulta vasara hajoaa. Vedenalaiset rikotustyöt ovat hyvä esimerkki erikoistöistä, joissa pienellä panostuksella vasaran lisävarusteisiin voidaan parantaa myös alustakoneen käyttöastetta. Paineilmavarustusta kannattaa käyttää myös työskenneltäessä erittäin pölyisissä olosuhteissa. Kuva DP halkileikkaus Dust Protection (DP) -pölynsuojausvarustus on valittavissa kaikkiin Atlas Copcon MB ja HB vasaramalleihin tilauksen yhteydessä. Kuvan tapauksessa metalliosat on 8

9 Vasaran terän mitoituksessa terän yläpään istuvuus on tärkein yksityiskohta. Väärä muoto ja mitoitus voi aiheuttaa koko vasaran hajoamisen muutamalla iskulla. merkitty huomioväreillä. Punainen rengas toimii luistina terän liikettä myötäilevälle vihreälle teräsrenkaalle, jonka yläpuolella näkyy pyyhkijätiiviste. Terien ja teräholkkien ohella kannatta myös terän lukitustangot uusia kun kulumista ilmenee. Alapään korjaussarja on silloin kustannustehokkain vaihtoehto laittaa vasara kerralla kuntoon. Terän kärjen muoto vaikuttaa rikotusominaisuuksiin, etenkin uudella terällä merkittävästi. Kartion tai pyramidin muotoinen kärki suuntaa rikotusvoiman terän sivuille ja malli soveltuu hyvin yleisteräksi. Talttaterä pyrkii halkaisemaan kappaleen suuntaamalla energian vastakkaisiin suuntiin. Tylppä terää pyrkii siirtämään mahdollisimman suuren osan energiasta suoraan kappaleeseen ja murtamaan materiaalin rakenteen. Tylppä terä parhaimmillaan louheen ja maakivien rikottamisessa. Atlas Copcon XProfile teriä on saatavissa taltta- ja pyramidikärjellä. Erityisesti kiinteiden betonirakenteiden rikkomiseen kehitetty profiili päästää irtomateriaalin pakenemaan kärjen alta ja terä pääsee lyömään suoraan kohteeseen. Automaattivoitelu on Atlas Copcon vanavedessä tulossa standardiksi muissakin iskuvasaroissa. Pienissä vasaroissa rasvari on edelleen harvinaisuus, vaikka niiden käyttöolosuhteet ovat monesti jopa vaativampia. ContiLubeII Micro on ulkomitoiltaan kompakti paketti, joka voidaan asentaa vaikka kiinnikelevyyn suojaan iskuilta. 9

10 Hiljaiset purkutyökalut purkaminen/ leikkaus pulverointi / lajittelu CC monitoimileikkurit, betonille ja teräkselle Vaihdettavilla (teräs ja betoni/teräs) leuoilla oleva purkuleuka ja/ tai teräksen katkaisuleuka, betonirakenteiden purkuun ja teräksien katkaisuun. Atlas Copcon yhdistelmäleikkureiden suunnittelun periaatteena on erittäin korkea katkaisuvoima sekä lyhyet avautumis- ja sulkeutumisajat. Aikaa ja rahaa säästyy kun materiaalin saa rikki ensimmäisellä kerralla. Muurauksen ja betoniraudoituksen leikkaus (U). Teräksen ja lujitusten jauhaminen (S). Edut ja ominaisuudet: Laaja valikoima leikkureita 2,5-85 tonnin koneisiin. Nivelletyt leuat Lyhyet avautumis- ja sulkeutumisajat Vaihdettavat terät, leuat 360 asteen hydraulinen kierto Kaksoissylinterit DP Purkupulveroijat, rakennepurkuun DP purkupulveroija on ensisijaisesti suunniteltu betonirakenteiden purkuun ja rakenteen rikkomiseen. Soveltuu ensivaiheen purkutöihin ja toisen vaiheen betonin jauhamiseen. DP pulveroija on loistava yhdistelmäpulveroija. Edut ja ominaisuudet: Kompakti muotoilu Suorat leuat Hydraulinen 360 rotaatio Voimakas hydraulisylinteri Helppo käsiteltävyys Korkea suorituskyky BP Lajittelupulveroijat, kasapulverointiin Kasalajitteluun, puretun materiaalin pulverointiin ja terästen lajitteluun.leukojen muotoilu sopii erinomaisesti betonilohkareiden hienontamiseen, purkutöihin ja raudoitusten poistoon. Leveä kita nopeuttaa työskentelyä ja helpottaa rautojen erottelua. Edut ja ominaisuudet: Tehokas ja valtava kita Lyhyet avautumis- ja sulkeutumisajat 10

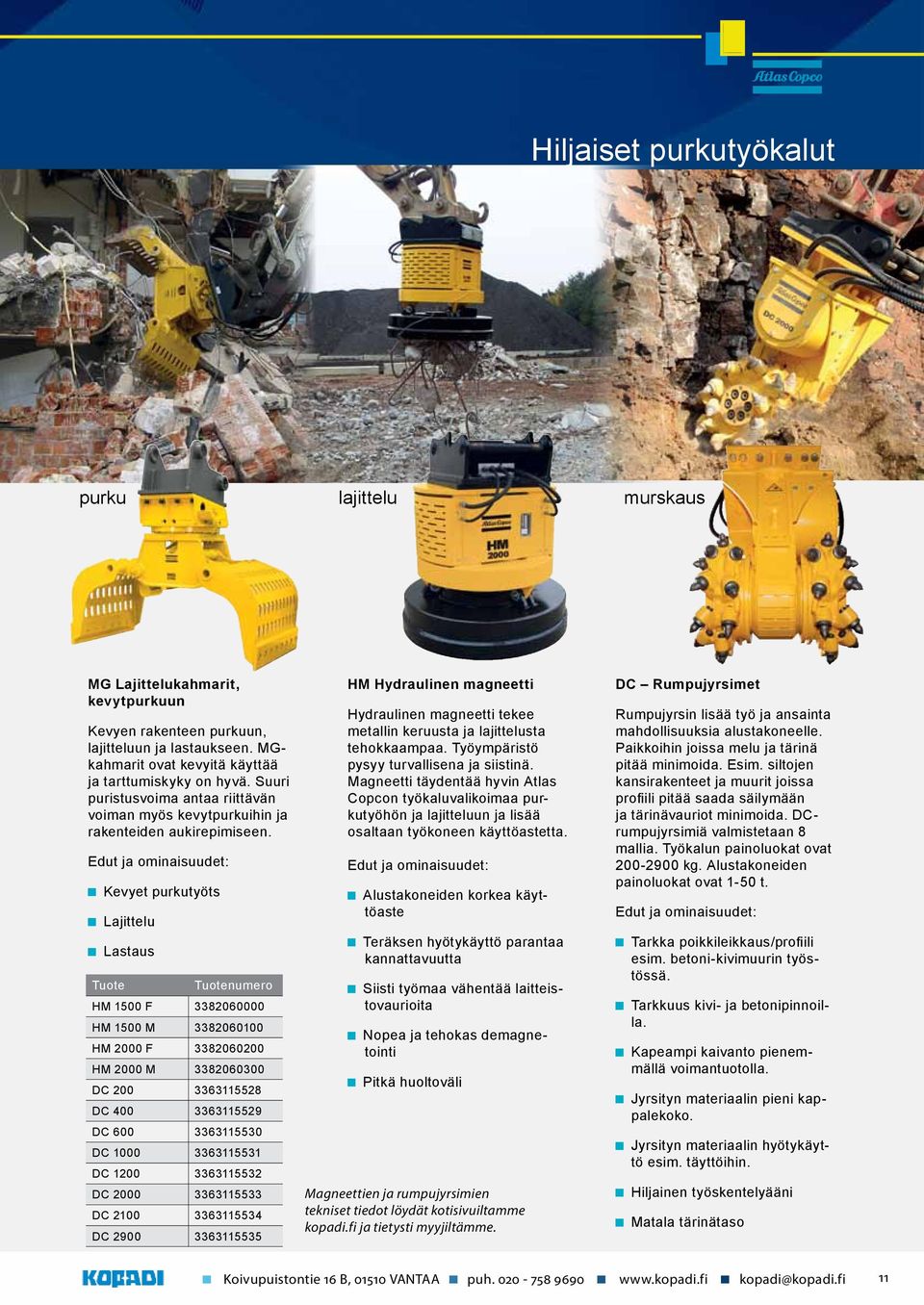

11 Hiljaiset purkutyökalut purku lajittelu murskaus MG Lajittelukahmarit, kevytpurkuun Kevyen rakenteen purkuun, lajitteluun ja lastaukseen. MGkahmarit ovat kevyitä käyttää ja tarttumiskyky on hyvä. Suuri puristusvoima antaa riittävän voiman myös kevytpurkuihin ja rakenteiden aukirepimiseen. Edut ja ominaisuudet: Kevyet purkutyöts Lajittelu Lastaus Tuote Tuotenumero HM 1500 F HM 1500 M HM 2000 F HM 2000 M DC DC DC DC DC DC DC DC HM Hydraulinen magneetti Hydraulinen magneetti tekee metallin keruusta ja lajittelusta tehokkaampaa. Työympäristö pysyy turvallisena ja siistinä. Magneetti täydentää hyvin Atlas Copcon työkaluvalikoimaa purkutyöhön ja lajitteluun ja lisää osaltaan työkoneen käyttöastetta. Edut ja ominaisuudet: Alustakoneiden korkea käyttöaste Teräksen hyötykäyttö parantaa kannattavuutta Siisti työmaa vähentää laitteistovaurioita Nopea ja tehokas demagnetointi Pitkä huoltoväli Magneettien ja rumpujyrsimien tekniset tiedot löydät kotisivuiltamme kopadi.fi ja tietysti myyjiltämme. DC Rumpujyrsimet Rumpujyrsin lisää työ ja ansainta mahdollisuuksia alustakoneelle. Paikkoihin joissa melu ja tärinä pitää minimoida. Esim. siltojen kansirakenteet ja muurit joissa profiili pitää saada säilymään ja tärinävauriot minimoida. DCrumpujyrsimiä valmistetaan 8 mallia. Työkalun painoluokat ovat kg. Alustakoneiden painoluokat ovat 1-50 t. Edut ja ominaisuudet: Tarkka poikkileikkaus/profiili esim. betoni-kivimuurin työstössä. Tarkkuus kivi- ja betonipinnoilla. Kapeampi kaivanto pienemmällä voimantuotolla. Jyrsityn materiaalin pieni kappalekoko. Jyrsityn materiaalin hyötykäyttö esim. täyttöihin. Hiljainen työskentelyääni Matala tärinätaso 11

12 Hiljaiset purkutyökalut CC-Monitoimileikkurit, tekniset tiedot Tyyppi cc 350 cc 650 cc 950 cc 1700 u cc 1700 s cc 2500 u cc 2500 s Alustakoneen paino t Työkalun paino kg ,900 2,840 2,550 Aleuan aukenema max. mm Leuan syvyys mm Levyn pituus mm Leikkuu voima, ylempi leuka t Leikkuu voima, leuan kärki t Murskausvoima, leuan kärki t Työskentelypaine bar Öljyn virtaus l/min Sulkeutumis-sykli sec. 2,4 3,4 3,8 1,6 2,9 Avautumis-sykli sec. 2,8 2,6 3,0 1,7 3,1 Rotaation maximipaine bar Ölyn virtaus, rotaatio l/min Tuotenumero / / CC-Monitoimileikkurit, tekniset tiedot Tyyppi cc 3300 u cc 3300 s cc 3300 b cc 4700 u cc 4700 s cc 6000 u cc 6000 s Alustakoneen paino t Työkalun paino kg Leuan aukenema max. mm 1, , , Leuan syvyys mm , , Leuan pituus mm Leikkuuvoima, ylempi leuka Leikkuuvoima, leuan kärki Murskausvoima, leuan kärki t t t Työskentelypaine bar Öljyn virtaus l/min Aukeamis-sykli sec. 2,8 3,2 4 Sulkeutumis-sykli sec. 3 3,7 4 Työskentelypaine, roraatio, max. bar Öljyn virtaus, rotaatio l/min Tuotenumero / / / 03 12

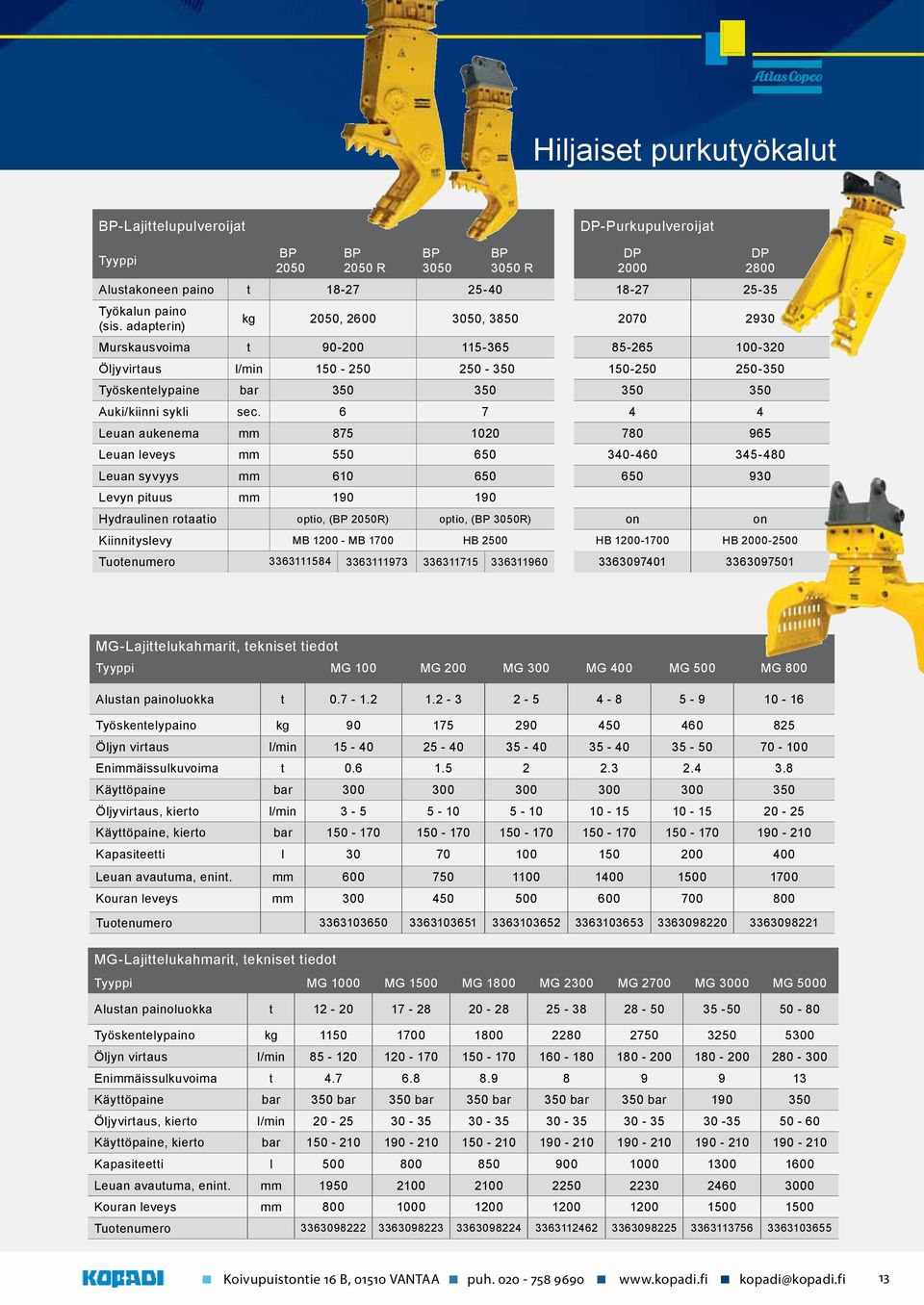

13 Hiljaiset purkutyökalut BP-Lajittelupulveroijat DP-Purkupulveroijat Tyyppi BP 2050 BP 2050 R BP 3050 BP 3050 R DP 2000 DP 2800 Alustakoneen paino t Työkalun paino (sis. adapterin) kg 2050, , Murskausvoima t Öljyvirtaus l/min Työskentelypaine bar Auki/kiinni sykli sec Leuan aukenema mm Leuan leveys mm Leuan syvyys mm Levyn pituus mm Hydraulinen rotaatio optio, (BP 2050R) optio, (BP 3050R) on on Kiinnityslevy MB MB 1700 HB 2500 HB HB Tuotenumero MG-Lajittelukahmarit, tekniset tiedot Tyyppi MG 100 MG 200 MG 300 MG 400 MG 500 MG 800 Alustan painoluokka t Työskentelypaino kg Öljyn virtaus l/min Enimmäissulkuvoima t Käyttöpaine bar Öljyvirtaus, kierto l/min Käyttöpaine, kierto bar Kapasiteetti l Leuan avautuma, enint. mm Kouran leveys mm Tuotenumero MG-Lajittelukahmarit, tekniset tiedot Tyyppi MG 1000 MG 1500 MG 1800 MG 2300 MG 2700 MG 3000 MG 5000 Alustan painoluokka t Työskentelypaino kg Öljyn virtaus l/min Enimmäissulkuvoima t Käyttöpaine bar 350 bar 350 bar 350 bar 350 bar 350 bar Öljyvirtaus, kierto l/min Käyttöpaine, kierto bar Kapasiteetti l Leuan avautuma, enint. mm Kouran leveys mm Tuotenumero

14 Työkalut alustakoneisiin BC kauhamurskain BC-kauhamurskain pieniin töihin, kapasiteetti ton./h. Käyttökohteita mm. kierrätys, purkutyömaat, tietyömaat, rakennusten perustusvaiheen työt. Alusta-asenteisen kauhamurskaimen avulla materiaalit voidaan murskata ja käyttää uudelleen työmaalla. Tämä pienentää kuljetuksista ja jätteistä aiheutuvia kustannuksia. Työhön tarvitaan vain yksi henkilö, joka ohjaa sekä purkutyökalua että kauhamurskainta. BC-kauhamurskaimen patentoidun leuan kaksitoiminen liike (isku ja värähtely) nopeuttaa murskaimeen syötetyn tavaran läpimenoaikaa n %. (m 3 /h / ton/h)** 50 / 75 BC / / 45 BC 3500 BC / 30 BC / 15 0 / (mm)* m 3 /h ton/h m 3 /h ton/h m 3 /h ton/h m 3 /h ton/h m 3 /h ton/h m 3 /h ton/h BC BC BC BC PC kauhamurskain BC 1500 BC 2250 BC 3500 BC 4900 Kauhan paino kg Alustan painoluokka t Öljy-virtaus l/min Työpaine bar Mitat, leveys pituus korkeus mm mm mm Kauhan aukeama mm 600x x x x510 Tuotoksen koko mm Kuormauskapasiteetti m³ 0,5 0,6 0,8 1 Tuotenumero

15 Tärylevyt Atlas Copco HC tärylevyt alustakoneisiin Atlas Copcon tärylevy on oivallinen työkalu maan tiivistämiseen kaltevilla pinnoilla, esim. penkat ja teiden pientareet. Hydrauliset tärylevyt HC 150 HC 350 HC 450 HC 850 HC 1050 HC 1055 Alustakone t Työpaino kg Öljyn virtaus l/m Työskentelypaine bar Voima t 1,4 2,3 3,6 7,3 10,5 11,4 Iskutaajuus n/min Levyn mitat mm 295 x x x x 1, x 1, x 1,364 Levyn kosketuspinta m² Korkeus mm Tuotenumero Optiona saatavana integroitava magneetti metallinlajitteluun. 15

16 Käsityökalut 16

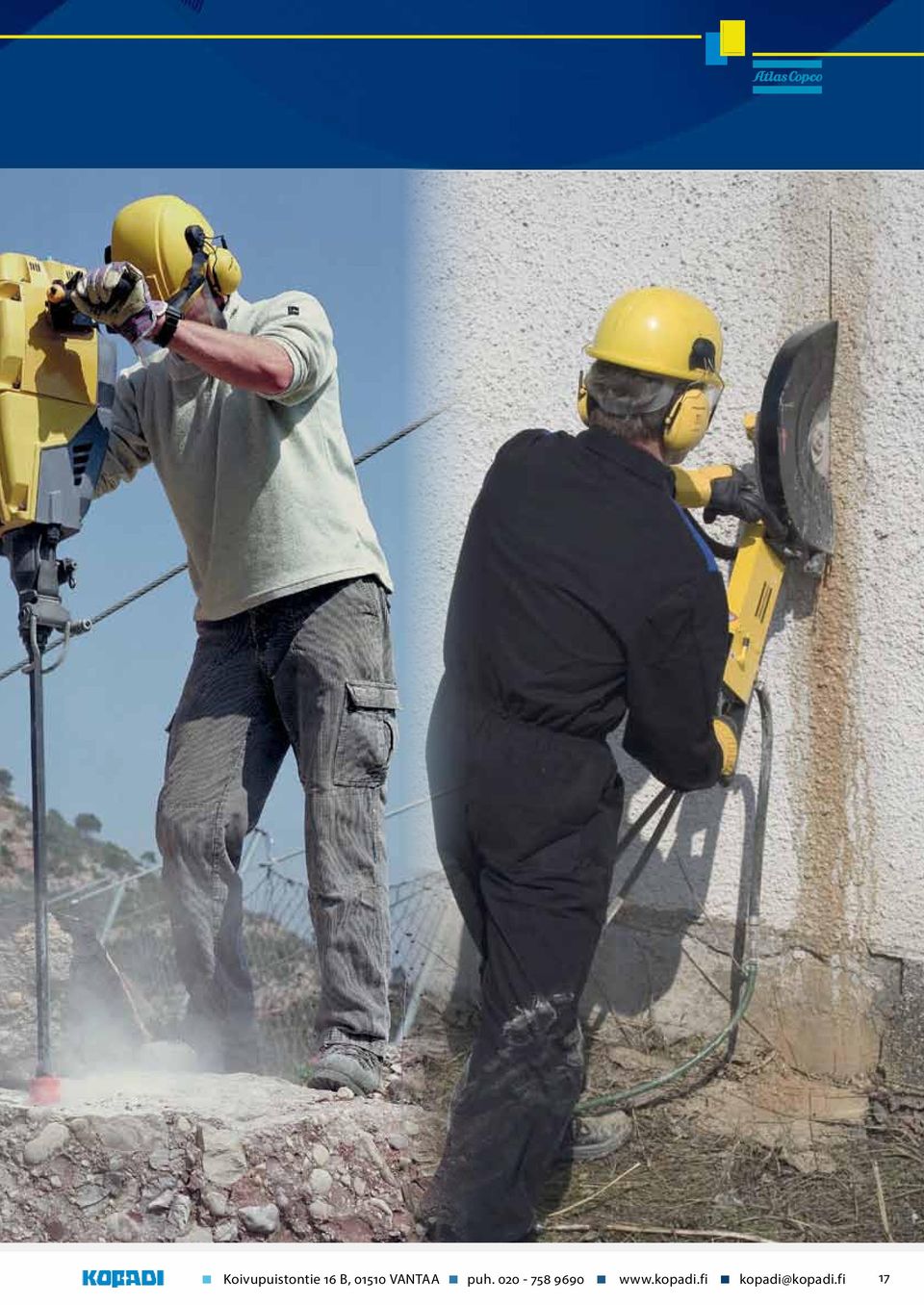

17 17

18 Sähkötoimiset maakiilavasarat Atlas Copcon maakiilavasarat täydentyy uusilla sähkötoimisilla maakiilavasaroilla. Valikoimasta löytyy markkinoiden tehokkain sähkötoiminen vasara (B30), vasarat sisältävät myös uutta uniikkia tekniikkaa. Mm. hiiliharjattomat inverterimallit (B 25, B30). Uusi moottoritekniikka yhdessä yli- ja alijännitesuojin tuovat mukanaan myös pidemmät huoltovälit. B25 maakiilavasara on luokkansa suurin murskausvoima ja optimaalinen iskutekniikka sekä kehittynyt sähkötekniikka. Tekniset tiedot B22 B25 B30 Iskuvoima J Iskutiheys rpm Tärinäarvo käsille: m/s² ,8 Paino kg Amppeeri A 10,8 15,3 14,5 Voltti V Taajuus Hz Voimantuotto kw 2,2 2,5 3,36 Vaiheet Tärinätaso m/s² 4,8 4,8 5,8 Äänen voimakkuusa Lw,dB(A) Äänipaine Lp,dB(A) Atlas Copcon kevein ja markkinoiden tehokkain maakiilavasara 20 kg kokoluokkaan. Seuraavan sukupolven sähkövasara parannetulla tekniikalla. Voimakkain sähkötoiminen maakiilavasara Niskakoot B22 B25 B30 25x108 28x152 Tuotenumero Tuotenumero 28x160 Tuotenumero x160 Tuotenumero 18

19 Käsikäyttöiset hydraulityökalut LS 16 Tuotenumero LS 16 Käsikäyttöinen laikkaleikkuri jossa on suoravetoinen moottori. Yksinkertainen ja kapea muotoilu, ÄIJÄSAHA. Leikkuusyvyys on hyvä 160 mm, mm laikalla, virtaus l/min. Laitteen työskentypaine on maksimissaan 170 bar. Keskiö 25,4 mm. Paino 13 kg. _FLEX LCD 500 Tuotenumero LCD 500 Hydraulinen käsivaraistimanttiporakone. Kauluksellinen, myös jalustaan. Toimitetaan teräksisessä kantolaukussa. Soveltuu vaarallisiin olosuhteisiin, ei kipinöintiä, sekä vedessä poraukseen. Kohteisiin jossa poraukset suuntautuvat ylöspäin. Pituus 414 mm l, bar. Porille mm rpm. Paino 9,5 kg. 19

20 Hydraulivasarat Tekniset tiedot LH 230 E LH 280E LH 400 E Kivipora LHD 23 M Tuotenumero Paino kg 28 32, ,50 Pituus mm Työskentelypaine bar bar Virtaus I/min EHTMA C/D C/D D/E C Kannettavan hydraulisen iskuvasaran ominaisuudet ja edut ovat tärinänvaimennus, hiljainen käyntiääni, kapea muotoilu ja erinomainen teho-painosuhde. Käyttökohteet ovat keskikovat ja kovat materiaalit kuten asfaltti ja betoni. Kivipora on kevyt työkalu ja tarkoitettu louhintaporaukseen ja ankkuri- sekä kallioreikien poraukseen. Työkalu soveltuu urakoitsijoille, armeijakäyttöön ja tuotantolaitoksiin, jotka tarvitsevat korkeaa poraustehoa ilman suuria kompressoreita. Poran vakiomateriaalina on integroitu teräs, ja se pystyy poraamaan halkaisijaltaan jopa 50 mm:n ja noin 6 metrin syvyisiä reikiä käyttämällä hydraulista isku- ja kiertovoimaa. Kiviporaan tarvitaan pieni lisäkompressori huuhtelua varten. Paalujuntat Hyvin tasapainotetuissa ja helppokäyttöisissä junttauslaitteissa on etäohjattava ohjausventtiili. Maadoitussauvojen junttauslaitteet soveltuvat moniin maadoitusliitinten junttaustarpeisiin 2-3 metrin syvyyteen. Teräs- ja puupaalujen junttaamiseen saatavana useita malleja. Junttauslaitteita on saatavissa letkuihin asennetulla käynnistinventtiilillä ja koneen kahvoihin sijoitetulla käynnistinvivulla. Hydrauli-vesipumput Tekniset tiedot LWP 2 LTP 3 Tuotenumero Paino kg Virtaus/paine l/bar 18-24l/ l/140 Max. paine bar Nostokorkeus I/min 25 m / m/ 1920 Lisätiedot Puhtaalle ja likaiselle vedelle. Voidaan ajaa myös kuivana. Läpäisee 10 mm kappaleet Puhtaalle ja likaiselle vedelle. Voidaan ajaa myös kuivana. Läpäisee 60 mm kappaleet Lisävaruste 2 ja 3 letkua 10 m/kpl 2 ja 3 letkua 10 m/kpl 20

21 Hydraulitarvikkeet LFD 20, LFD 30 Tekniset tiedot Öljynvirtauksen jakaja LFD 20 Öljynvirtauksen jakaja LFD 30 Tuotenumero Vakiovirtaus I/min Paine bar Max. virtaus I/min 60 l/min; max. paine: 250 bar 120 l/min; max. paine: 215 bar Esiastetus I/min 20 l/min, 160 bar, 5g/min/2320 psi 20 l/min, 160 bar, 5g/min/2320 psi 30 l standard työkaluille EHTMA C D Käytettäessä virtauksenjakajaa voidaan työkalulle menevää painetta/virtausta säätää jakajan kyljestä. Jakajan kytkentä työkaluun edellyttää jatkoletkun käyttöä. Käyttökohteet, kaivurit, kuorma-autot, poravaunut ja traktorit. Sisäänrakennettu säädettävä ylipaineventtiili. Ks.piirros sivun alareunassa. Hyrauliletkut Kysy tarkemmin myyjiltä. Hydrauliletkut 7 ja 12 metriset Tuote Tuotenumero 7 m hyd.letkupari hyd.letkupari 12 m Öljyn virtauksenjakaja I A B II P C 40 l/min P C 20 l/min R T R Hydrauli työkalut ja voimanlähteet luokiteltu EHTMA (European Hydraulic Tool Manufacturers Association) mukaan. Class E on 40 l/min Class D on 30 l/min Class C on 20 l/min Luokan D tuotteita voi tarvittaessa käyttää luokan C voimanlähteillä. Älä koskaan käytä C-luokan tuotteita D-luokan voimanlähteillä. Tämä voi johtaa ylikuumenemiseen, pumpun rikkoontumiseen jne. 21

22 Voimanlähteet hydraulityökaluille LP PE, LP 18 Twin PE, LP 18 Twin E Tekniset tiedot LP PE LP 18 Twin PE LP 18 Twin E Tuotenumero Paino kg Teho 18 hp 18 hp 11 kw Virtaus/paine l/bar l/ max x 20l / 1x 40 l / max x20 l, 1x 40 l / max. 155 Moottori 18 hp B&S tuplasylinterit, sähköstartti 18 hp B&S tuplasylinterit, sähköstartti Kevyt alumiininen, 3x400 v/32 A teollisuusmoottori POD ei kyllä ei Käyttövoima bensiini bensiini sähkö Atlas Copcon voimalähteitä lähes kaikkialle. Hydrauliikkayksiköt on varustettu isoilla pyörillä ja vahvoilla kahvoilla joten niitä on helppo liikutella rakennustyömailla. Melutaso on alhainen, pienen koon ansioista voimalähteet on helppo varastoida. Ne ovat myös kevyitä liikutella. Luotettava moottori, valittavissa bensiini-, diesel tai sähkötoiminen kohteesi mukaan. Osassa laitteissa Power-on-Demand - ohjelma eli aggregaatti käy automaattisesti tyhjäkäynnillä kunnes työkaluja käytetään. Hydrauliaggregaatit on suojattu vahvalla rungolla. Laitteet on testattu päivittäisessä toiminnassa ja yli käyttötunnin mukaan. Voimayksiköitä on saatavilla 10 eri mallia tarpeesi mukaan, kysy lisää kopadi@kopadi.fi tai soita

23 Paineilmakäyttöiset työkalut TEX 230 PE, TEX 280 PE, TEX 09 PE, TEX 12 PE Tekniset tiedot TEX 230 PE TEX 280 PE TEX 09 PE TEX 12 PE Tuotenumero Pneumaattinen vasara Pneumaattinen vasara Niska 28x160 32x Koko (k x l) 670 x mm 690 x mm 560 x 145 mm 590 x 145 mm Iskutiheys 1320 iskua/min 1230 iskua/min 1800 iskua/min 1620 iskua/min Ilmankulutus 30 l/s 32 l/s 17 l/s ja 6 bar 20 l/s 6 bar Paino 27 kg 31.5 kg 10,5 kg 12 kg Soveltuvuus piikkaus piikkaus vaakapiikkaus vaakapiikkaus Paineilmakäyttöiset vasarat ovat tehokkaita. Työkalut soveltuu vedenalla työskentelyyn, pölyisiin olosuhteeisiin, yms. Työkalut ovat turvallisia käyttää. Ympäristöystävällisiä, eivät laske päästöjä ympäristöön. Nerokas työkalun lukitusvipu. TEX 09/12PE:ssä mahdollistaa nopean työkalun vaihdon. Työkalun vaihto vaatii jalkavoiman, näin vältytään työnaikaisilta työkalun vahinkoirtoamisilta. Pienet paineilmakäyttöiset vasarat, muotoilun ja painonsa takia erinomainen ratkaisu myös vaakapiikkaukseen Sylinterin vapaa liikkuminen rungossa mahdollistaa pienet tärinäarvot, otteen voi ottaa huoletta kaikkialta rungosta. Vaimennettu ja sylinterin vapaa liikkuminen parantaa myös osien kestävyyttä. HUOM. Ääni- ja tärinätasot jo alle tulevaisuuden EU-normien. 23

24 XAS 27 HP, XAS 27 Voimanlähteet paineilmatyökaluille Paineilmakompressorit Tekniset tiedot XAS 27 HP XAS 27 Antoteho kw 14,1 14,1 Vapaa ilman tuotto I/s Normaali tehokas paine 7 bar / max. 8 bar 7 bar / max. 8 bar Tankki l 20, bensiini 20, bensiini Moottori Honda GX 630, 2-t Honda GX 630, 2-t Paino kg Ulkoiset mitat (pit./ lev. /kork.) mm hinattava-pituus (aisa alhaalla) 2159 / 1003 / 988 Atlas Copcon valikoimista löytyy aidosti rajaton määrä kompressoreita ja tarvikkeita, kysy lisää. Trolley: 1290 / 850 / 878 XAS 37, XAS 57, XAS 97 Tekniset tiedot XAS 37 XAS 57 XAS 97 Ilman tuotto l/s Tankin tilavuus l Mootori Deutz Deutz Deutz Paino kg Ulkoiset mitat (p x l x k) aisa ulkona mm 3200 x 1305 x x 1330 x x 1410 x 1258 Tältä sivulta löydät alalla yleisesti käytössä olevat kokoluokat kompressoreista ja generaattoreista, Atlas Copcon valikoimassa paljon myös muita kokoluokkia, älä epäröi tiedustella lisää myyjiltämme. 24

25 Voimanlähteet Sähkögeneraattorit Tekniset tiedot QAX 30 QAX 40 QAX 60 Paino kg Pituus m 3,16-3,56 3,77-4,36 3,77-4,36 Leveys m 1,41 1,68 1,68 Korkeus m 1,26 1,46 1,46 Netto ulostulo, aktiivivoima kw/kw 27,6/24 36,4/32 55,2/48 Sylinterit kpl Moottori DEUTZ DEUTZ DEUTZ l/h/ tankki 7,06 l/ 11 h / 80 l 9,7 l/ 13 h / 125 l 13,2 l/ 9,5 h / 125 I Ulostulot A 63/32/16, myös 230 pistoke 63/32/16, myös 230 pistoke 63/32/16, myös 230 pistoke Pyörillä liikkuvat Atlas Copcon voimanpesät. 500 h huoltovälit ja vahva ja kestävä sinkitty teräsrakenne. Saatavana perusyksikkönä tai liikuteltavana yksilöllisin varustein, myös asiakkaan väreihin maalattuna. Kysy yksilöity tarjous. QAX 30 myös HARDHAT. Lisätiedot muista malleista myyjiltämme. 25

26 Atlas Copco QLT H50 valomasto Atlas Copco QLT H50 - valomasto on yksi luotettavimmista siirrettävistä valaisimista joka toimii hyvin myös ääriolosuhteissa. QLT H50 -valomasto parantaa työmaaturvallisuutta olennaisesti. QLT H50 on varustettu neljällä 1000W metallilamppulla. Hydraulisen maston maksimikorkeus on 9m. Hydraulinen masto on suunniteltu pysymään vakaana jopa 80 km/h tuulessa. QLT H50 valomastossa on integroitu ohjauspaneeli ja varustettu LC 1003-ohjaimella. Valomasto on sinkittyä terästä joka estää mastoa ruostumiselta ja korroosiolta. Laite soveltuu monipuolisesti erillaisiin hyvää valaistusta tarvitseville rakennus-, kaivos-ja kaasuteollisuuden työmaille, Lisäksi valomasto voi suositella hätä-ja tapahtuma valaistukseen. Helppo ja nopea huollettavuus takaa pienet huoltokustannukset. Valomasto on kätevä ja nopea siirtää. Saatavana tyyppihyväksyttyjä tieliikenteeseen sopivilla perävaunuilla sekä offroad-perävaunulla. EU-hyväksytty. Tekniset tiedot QLT H 50 Valoteho W 4 x 1000 Teho Kw 25 Mootori Kubota D 1105 maston korkeus m 25 m / 840 toiminta-aika täydellä tankilla h 60 Paino kg

27 Polttomoottorikäyttöiset työkalut Cobra Combi s- kun liikkuvuus ja nopeus ratkaisee Tekniset tiedot Cobra Combi Cobra TT Cobra Pro Tuotenumero Iskuenergia J Iskutiheys (BPM) Pituus mm Paino kg 25 kg 25 kg 25 kg Teho KW kw 2 1,5 2 Käyttötarkoitus poraus, piikkaus, tamp. ratatamppaus tamppaus, piikkaus Niskan koko mm 22 x x x 160 Tankin tilavuus l 1,2 l 1,0 I 1,0 I Tärinäarvot m/s² 5,8 / 9,3 4,5 4,3 Äänen voimakkuus, (2000/14/EC) db Cobra Combi on yhdistetty poraus- ja piikkauskone. Kone sopii varusteiltaan asfaltin ja betonin murtamiseen sekä betonin ja graniitin poraamiseen. Asianmukaisilla lisälaitteilla varustettuna konetta voidaan käyttää myös erilaisten paalujen junttaukseen ja maaperänäytteiden ottoon. Paras tulos saadaan valitsemalla oikea lisätyökalu työkohteen ja käyttötarkoituksen mukaan, mm. maanrakennuksessa: lohkomiseen, poraukseen, halkaisuun, tiivistykseen, piikkaukseen, kaivamiseen. Pisin toiminta-aika on min, Combissa on käyttömukavuutta lisäävä tärinänvaimennus. Öljyn sekoitus-suhde on 2% (1:50). Maksimi poraus-syvyys on 2 m. Cobra Combi toimitetaan hyvin pakattuna puulaatikossa, jossa mukana taltta, pora ja polttoainekannu. 27

28 Polttomoottorikäyttöiset tarvikkeet Taltat Lapiot Pyramiditerä Asfalttileikkurit Ratapölkkytampparit Kiilat Tamppaus levyt Adapterit, pylväs Porat Kivikiilasarja Kantorinkka Tuotenumero Paikka Cobra Combille ja kahdelle työkalulle Työntökärry Tuotenumero Paikka Cobra Combille ja työkaluille. ORKA Asfalttisahat ORKA Asfalttisahat 350 G, 400 G, 450 G, 500 G Atlas Copcon valikoima asfalttisahoissa on laaja, neljä eri kokoluokkaa. Valitse niistä itsellesi sopivin. Malli 350 G 400 G 450 G (varastomalli) 500 G Max. Laikka mm Max. Leikkuusyvyys mm Moottori, Honda GX 200 GX 270 GX 390 GX 390 Polttoaine Bensiini Bensiini Bensiini Bensiini Tankin tilavuus, l l 3,1 5,3 6,5 6,5 Kulutus, l/h l/h 1,7 3,2 4,3 4,3 Vesisäiliön tilavuus, l l Paino kg Melutaso, db (A) Tuotenumero

29 Huolto ja varaosat Kopadi Oy:ssä huolletaan kaikki edustamamme merkit, niin myös Atlas Copcon laitteet aina käsikoneista suuriin iskuvasaroihin. Huollossa Teitä palvelee viiden ammattilaisen huoltotiimi. Joskus soitto huoltoon saattaa pelastaa päivän työmaalla, pyrimme pitämään hyllyssä kaikki yleisimmät varaosat. Pääkaupunkiseudulla työmaapalvelumme toimittaa lähetykset työmaille. Kopadi Oy, Koivupuistontie 16 B, Vantaa. Puhelin Huolto avoinna arkisin 07:00-16:00 29

30 Kopadi Oy on ammattikäyttöön tarkoitettujen timanttityökalujen maahantuoja Haluamme tarjota parhaiden tuotteiden lisäksi vaativaankin kohteeseen erikoisratkaisuja. Kattava varasto ja huoltopalvelut takaavat luotettavuuden. Kopadilla on sopimus Atlas Copcon kanssa heidän tuoteohjelmansa edustamisesta ja huolloista Suomessa. Kehitämme tuoteohjelmaamme jatkuvasti asiakkaidemme muuttuvien tarpeiden pohjalta. Korostamme toiminnassa jatkuvaa tuotekehitystä, asiantuntevaa palvelua, luotettavuutta ja ammattimaisia ratkaisuja. Kopadi Oy huoltaa koneet ja varastoi varaosat kaikkiin timanttialan yleisimpiin koneisiin ja Atlas Copcon tuotteisiin. Toiminta-alueenamme on koko Suomi, myymälämme ja huoltopisteemme sijaitsevat Vantaalla. Jyväskylässä sijaitseva myyntipisteemme mahdollistaa nopeat toimitukset myös Keski-Suomen alueella. Etelä-Suomen alueella Kopadi Oy:n työmaapalvelu takaa oikea-aikaiset ja nopeat toimitukset. Lisätietoja tuotteistamme ja palveluistamme saat ammattitaitoiselta henkilökunnaltamme. puh , Kopadi Oy, Koivupuistontie 16, Vantaa. Koivupuistontie 16, VANTAA puh
