NUMMEN KOULUKAMPUS Hankesuunnitelma UUDISRAKENNUS / LIIKUNTASALI RAKENNUSTAPASELOSTUS

Transkriptio

1 NUMMEN KOULUKAMPUS Hankesuunnitelma UUDISRAKENNUS / LIIKUNTASALI RAKENNUSTAPASELOSTUS ARKKITEHTITOIMISTO PETRI ROUHIAINEN OY Hakakuja 1, Espoo, Finland tel +358 (0) Business ID

2 RAKENNUSTAPASELOSTUS YLEISTIEDOT PAIKKATIEDOT Rakennuskohteen nimi Osoite NUMMEN KOULUKAMPUS / LIIKUNTASALI Koulukuja 4, NUMMI Rakennuspaikkaa koskevat tiedot (tontti, kaavoitus, rakennusoikeus, rasitteet, jne.) Kohde sijaitsee Lohjalla (444) Nummi-Pusulan (540) koulukeskuksessa. Rakennuspaikka sijaitsee kiinteistöjen 1:39, 1:34 ja 1:65 alueella. Rakennuspaikalta 1:39 puretaan käyttökiellossa oleva vanha liikuntasali. Rakennuspaikalla 1:34 sijaitsee Nummi-Pusulan koulun rakennus, johon kohteena oleva uusi liikuntasali liitetään sisäyhteydellä. Rakennuspaikka 1:65 ulottuu muodostaan johtuen uudisrakennuksen alle. Käytetty rakennusoikeus koko koulualueella on kem2 Poistuva rakennusoikeus on 750 kem2 (Liikuntahalli). Rakennettava kerrosala on 985,5 kem2 (Uudisrakennus) + peruskorjaushankkeisiin liittyvät vähäiset laajennukset (60m2 + 23m2). Rakennuspaikan korttelialueen käyttötarkoitus on vuoden 2005 ajantasa-asemakaavan mukaan opetustoimintaa palvelevien rakennusten korttelialue YO. Ajantasa-asemakaava ei estä uudisrakennuksen suunnittelua / rakentamista, koska alueella on riittävästi rakennusoikeutta ja liikuntahalli toteuttaa toiminnallisesti korttelialueen kaavanmukaista käyttötarkoitusta. Alueen asemaakaavan muutostyö on kuitenkin käynnistetty uudelleen v syksyllä. Uuden kaavan oletetaan valmistuvan samalla kun hanke vähitellen etenee toteutussuunnitteluvaiheeseen. Hankesuunnitelmavaiheessa on keskusteltu viranomaisten kanssa. Rakennusvalvonnan ja kaavottajan antaman lausunnon mukaan uudisrakennushanketta voidaan (ehdollisena) valmistella kaavan keskeneräisyydestä huolimatta. Hankesuunnitelmassa on esitetty joitakin vaihtoehtoisia ajantasa-asemakaavan vastaisia pihaalueen järjestelyjä (mm. liikenne & pysäköinti), joiden kaavanmukaisuus on varmistettava hankkeen lupa- ja toteutussuunnitteluvaiheessa. Nykyisien alueen läpi kulkevien ajoreittien osalla alueella on voimassa rasitesopimuksia. Asemakaavatyöhön liittyen arvioidaan myös alueella mahdollisesti tarvittava tonttijaon muutos. Rakennuslupaa voi kaavatyön ollessa kesken hakea vain rakennuksen rakentamiselle. Pihajärjestelyjen muutosten osalle (liikenne- ja pysäköintiratkaisut) rakennuslupaa voidaan hakea vasta kun asemakaava on valmis. Rakennusaineet ja -osat, yleistä Uudisrakennus rakennetaan kiinni vanhaan Nummi-Pusulan koulun rakennukseen. Liittymäkorko on NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 2

3 vanhan koulun ensimmäisen kerroksen pääsisäänkäyntiaulan lattiakorko. Rakennuksen kantava runko on betonia. Ulkoseinät tehdään kantavina rakenteina. Pääosin julkisivupinnat lämpörapataan ja vähäisessä määrin pinnoitetaan muilla julkisivumateriaaleilla. Vesikatto kannatetaan teräs- tai puuristikoilla. Vesikatemateriaali on rakennusosakohtaisesti joko konesaumattu teräspelti tai bitumikermikate. Sisäilmasto suunnitellaan luokan S1 mukaan. Pintamateriaalit pääosin päästöluokkaa M1. Paloluokka Rakennus suunnitellaan paloluokkaan P1 tai P2 valitun runkorakenteen sallimissa rajoissa. Rakennushanketta koskevien kiinteistöjen alueella ei ole aiemmin rakennettua väestönsuojaa. Lähin väestönsuoja on K luokan suoja kiinteistön 1:2 alueella Oinolan koulun pohjakerroksessa.. Uudisrakennushankkeen myötä ei synny väestönsuojan korjaus- tai rakentamisvelvoitetta, koska rakennushankkeen kerrosala jää alle 1200(-1500)kem2 eikä uudisrakentaminen muuta rakennuskokonaisuuden alkuperäistä käyttötarkoitusta. Autopaikat Uudisrakennushankkeeseen ei sisälly muutoksia nykyisiin piha-alueen pysäköinti tai liikennejärjestelyihin. Rakennushankkeen myötä laaditun aluesuunnitelman mukaan tavoitellaan pysäköinnin ja henkilöautoliikenteen poistamista koulualueen sisältä. Tähän pyritään esittämällä uutta pysäköintialuetta toteutettavaksi nykyiselle peltoalueelle vanhan Turuntien varteen. Tämä sijoitus on kuitenkin voimassaolevan asemakaavan ja kiinteistörajojen vastainen. Uusi pysäköintialueen sijoituspaikka ja siihen liittyvät liikennejärjestelyt tontille saapumisen ja tontilla liikennöimisen osalta on tarkoitus ottaa huomioon valmisteltavana olevassa uudessa asemakaavassa. Uudelle pysäköintialueelle on tarve osoittaa n AP + mopopaikoitus ja saattoliikenteen järjestelyt. Lisäksi koulualueen sisälle esitetään asemapiirroksen mukaisesti yksittäisiä autopaikkoja liikuntaesteisten (ja huoltoajon) käyttöön. LAAJUUSTIEDOT SUUNNITELMISTA MITATUT OHJELMAN MUKAISET Bruttoala (brm2) 985,5 kem2 Huoneala (hum2) Ohjelma-ala (hum2) 849,6 hum2 680 hum2 Liikuntasalille aputiloineen (830 hum2 Uudisrakentamiselle yhteensä) Hyötyala (hum2) 575,1 hum2 Hyötyalan ulkopuoliset (hum3) NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 3

4 274,5 hum2 Tilavuus (m3) n m3 RAKENNUTTAJA JA SUUNNITTELIJAT Rakennuttaja Lohjan kaupunki / Tekninen toimi, tilapalvelut Karstuntie 4, PL 71, Lohja Heikki Jauhiainen proj.ins. puh , vaihde * , faksi heikki.jauhiainen@lohja.fi Käyttäjän edustajat (Hankeryhmä) / Lohjan kaupunki ym. Katri Kalske, sivistysjohtaja, Lohjan kaupunki Tapio Tapiola, erikoissuunnittelija, sivistystoimi, Lohjan kaupunki Liisa Jääskeläinen, rehtori, Nummi-Pusulan koulu, Lohjan kaupunki Satu-Kristiina Hautamäki, rehtori, Oinolan koulu, Lohjan kaupunki Päivi Rantio, rehtori, Oinolan koulu, Lohjan kaupunki Merja Hukkanen, nuorisotoimen päällikkö, Lohjan kaupunki Jussi Savela, tekninen johtaja, Lohjan kaupunki Heikki Jauhiainen, projekti-insinööri, tekninen toimi, tilapalvelut, Lohjan kaupunki Merja Kuusimurto, varhaiskasvatuspäällikkö, Lohjan kaupunki Riia Viitala, Nummi-Pusulan päiväkodin johtaja, varhaiskasvatus, Lohjan kaupunki Eija Tommila, terveyden edistämisen päällikkö, perusturvatoimi (Neuvola), Lohjan kaupunki Juha Lemberg, tukipalvelupäällikkö, Lohjan kaupunki Anitta Ojanen, kaavoitusarkkitehti, Lohjan kaupunki Esa Rantala, liikennesuunnittelija, tekninen toimi, Lohjan kaupunki Jere Jantunen, ruoka- ja siivouspäällikkö, ruoka- ja siivouspalvelut, tekninen toimi, Lohjan kaupunki Anne Kotonen, rehtori, Hiiden opisto, Lohjan kaupunki Tomi Aarnio, hallipäällikkö, Lohjan Liikuntakeskus Oy Sinikka Pohjala, liikuntasihteeri, Lohjan Liikuntakeskus Oy Jukka Vienonen, toimitusjohtaja, Lohjan Liikuntakeskus Oy Pääsuunnittelu / Arkkitehtisuunnittelu Arkkitehtitoimisto Petri Rouhiainen Oy Hakakuja 1, Espoo Heli Javanainen arkkitehti SAFA / FISE AA puh heli.javanainen@arkrouhiainen.fi Rakennesuunnittelu - LVI-suunnittelu - NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 4

5 Sähkösuunnittelu - Maa- ja pohjarakennussuunnittelu - Kustannussuunnittelu Rakennuttajapalvelu Arto Palo Oy Lillängintie 29, Sipoo Arto Palo puh arto.palo@kolumbus.fi 1 RAKENNUSOSAT 11 ALUEOSAT 111 MAARAKENTEET 1111 Rakennettava alue Raivaus suoritetaan suunnitelmien mukaisilla leikattavaksi, pengerrettäväksi tai muutoin käsiteltäväksi merkityillä alueilla. Poistettavaksi määrättyjen puiden ja pensaiden kannot ja juuret raivataan pois vähintään kasvualustaan kuuluvien maakerrosten alapintaan saakka. Säilytettävät puut tulee suojata riittävästi erikseen tehtävien piha- ja istutussuunnitelmien mukaan Kaivannot Maankaivu toteutetaan pohjakaavioiden ja erillisen rakennesuunnitelman mukaan. Rakennusalueen valmiit korkeudet esitetään pohjakaavioissa ja leikkauspiirustuksissa ja rakennekerrokset esitetään erillisissä rakennesuunnitelmissa. Kaivannot tehdään rakennepiirustusten ja salaojasuunnitelman mukaan. Kaivannon pohja tasataan salaojiin päin kaltevuuteen 1:100. Maanvaraisten perustusten loppukaivu tehdään varovasti, että perustus voidaan tehdä häiriintymättömän maapohjan varaan. Rakennuksen perustusrakenteet salaojitetaan ja salaojitus / salaojakaivannot tehdään erillisen rakennesuunnitelman mukaisesti. Perusmuurin vierustäytöt tehdään rakennetyyppien mukaan kerroksittain tiivistettävällä routimattomalla maa-aineksella. Tiivistys RIL taulukon 6 mukaan Täyttörakenteet Istutettavilla alueilla täyttö tehdään puhtailla kaivumassoilla. NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 5

6 Pohjissa ei saa olla mm suurempia epätasaisuuksia. Päällystettävät alueet täytetään rakennetyypin mukaan. Alusrakenteena käytetään kitkamaata tai louhosjätettä. Täytön on oltava routimatonta ainesta. Louhosta käytettäessä on lisättävä joukkoon hienoa maaainesta niin paljon, että huokostilat täyttyvät. Tiivistys RIL 132 taulukon 6 vaatimusten mukaan. Alustäytön pintakerros soraa, paksuus vähintään 100 mm Kuivatusrakenteet Koko piha-alue kuivataan. Salaojitus ja kuivatus tehdään erikseen tehtävien kuivatus- ja pihantasaussuunnitelmien mukaisesti. Jätevesiviemäröinti ja pintavesiviemäröinti tehdään rakennepiirustusten ja LVI-suunnittelijan laatimien suunnitelmien mukaan. Salaojien ympärystäyttö RIL 126 kuvan 20 rakeisuusalueen 2 mukaista. Alueen viemärit perustetaan perustamissuunnitelmien mukaisesti. Maanvaraisessa perustuksessa vähintään 200 mm:n sora- tai sepeliarina ja 100 mm:n tasauskerros. 112 TUKI- JA VAHVISTUSRAKENTEET Kts. kohta 115 Aluerakenteet / Istutusaltaat 113 PÄÄLLYSTEET Pintarakenteet tehdään piharakenneleikkausten ja erikseen laadittavan pihasuunnitelman mukaan. Tontilla olevat sisäiset tiet ja kentät tasataan pihasuunnitelmassa ja pintavesisuunnitelmassa annettujen korkeuksien mukaan. Tontilla olevat sisäiset tiet asfaltoidaan tai päällystetään kivituhkalla, oleskelualueet ja aukiot kivetään betonikivillä ja graniittikivillä. kivituhka pölyämätöntä kivituhkahiekka-kalkkisekoitusta betonikivet patinoituja 80 mm paksuja suorakaidekiviä, esim. herraskartanokiviä graniittikivet noppakiviä, joilla muodostetaan raitoina betonikivetystä kenttiin jakavia kuvioita Reunakivet asfaltin nurmeen rajoittuvilla osilla reunakivi graniittia / upotettava, asennus maakosteaan betoniin betonikiven nurmeen rajoittuvilla osilla reunakivi upotettava / graniittia nurmen ja kivituhkapinnan välillä nurmen reuna pyöristetään ja nurmen pinta tehdään kivituhkapintaa ylemmäs Kaikki tiet ja piha-alueet tehdään kevyttä huoltoajoa kestäviksi 1 lk, paikoitusalueet ja raskaampaa huoltoa vaativat tiet 3 lk, RIL taulukko 7. Pelastusajoneuvojen nostopaikat vahvistetaan 32tn kantavuudelle (tukijalkapaine 215kN/tukijalka) nostopaikan alueella. Rakennuksen seinänvierustat päällystetään seinänvierussepelöinnillä 1-2 metrin etäisyydelle ulkoseinästä Kasvillisuus Kaikki pinnat, joita ei päällystetä, viheriöidään. NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 6

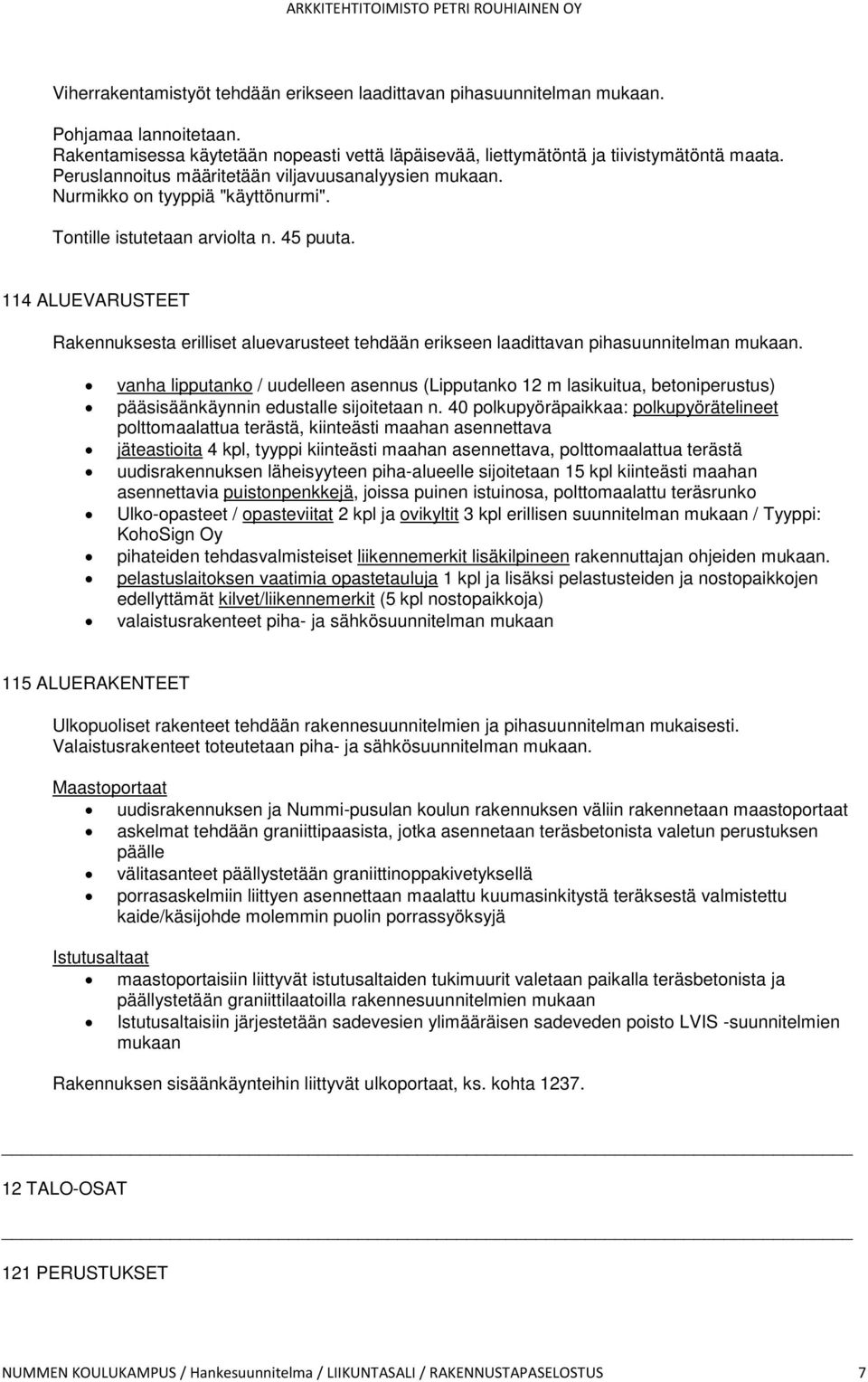

7 Viherrakentamistyöt tehdään erikseen laadittavan pihasuunnitelman mukaan. Pohjamaa lannoitetaan. Rakentamisessa käytetään nopeasti vettä läpäisevää, liettymätöntä ja tiivistymätöntä maata. Peruslannoitus määritetään viljavuusanalyysien mukaan. Nurmikko on tyyppiä "käyttönurmi". Tontille istutetaan arviolta n. 45 puuta. 114 ALUEVARUSTEET Rakennuksesta erilliset aluevarusteet tehdään erikseen laadittavan pihasuunnitelman mukaan. vanha lipputanko / uudelleen asennus (Lipputanko 12 m lasikuitua, betoniperustus) pääsisäänkäynnin edustalle sijoitetaan n. 40 polkupyöräpaikkaa: polkupyörätelineet polttomaalattua terästä, kiinteästi maahan asennettava jäteastioita 4 kpl, tyyppi kiinteästi maahan asennettava, polttomaalattua terästä uudisrakennuksen läheisyyteen piha-alueelle sijoitetaan 15 kpl kiinteästi maahan asennettavia puistonpenkkejä, joissa puinen istuinosa, polttomaalattu teräsrunko Ulko-opasteet / opasteviitat 2 kpl ja ovikyltit 3 kpl erillisen suunnitelman mukaan / Tyyppi: KohoSign Oy pihateiden tehdasvalmisteiset liikennemerkit lisäkilpineen rakennuttajan ohjeiden mukaan. pelastuslaitoksen vaatimia opastetauluja 1 kpl ja lisäksi pelastusteiden ja nostopaikkojen edellyttämät kilvet/liikennemerkit (5 kpl nostopaikkoja) valaistusrakenteet piha- ja sähkösuunnitelman mukaan 115 ALUERAKENTEET Ulkopuoliset rakenteet tehdään rakennesuunnitelmien ja pihasuunnitelman mukaisesti. Valaistusrakenteet toteutetaan piha- ja sähkösuunnitelman mukaan. Maastoportaat uudisrakennuksen ja Nummi-pusulan koulun rakennuksen väliin rakennetaan maastoportaat askelmat tehdään graniittipaasista, jotka asennetaan teräsbetonista valetun perustuksen päälle välitasanteet päällystetään graniittinoppakivetyksellä porrasaskelmiin liittyen asennettaan maalattu kuumasinkitystä teräksestä valmistettu kaide/käsijohde molemmin puolin porrassyöksyjä Istutusaltaat maastoportaisiin liittyvät istutusaltaiden tukimuurit valetaan paikalla teräsbetonista ja päällystetään graniittilaatoilla rakennesuunnitelmien mukaan Istutusaltaisiin järjestetään sadevesien ylimääräisen sadeveden poisto LVIS -suunnitelmien mukaan Rakennuksen sisäänkäynteihin liittyvät ulkoportaat, ks. kohta TALO-OSAT 121 PERUSTUKSET NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 7

8 1211 Anturat Anturat tehdään paikalla valettuina teräsbetonista rakennesuunnitelmien mukaan Perusmuurit, peruspilarit ja peruspalkit Sokkelipalkit tehdään teräsbetonista rakennesuunnitelmien mukaan. Työ- ja liikuntasaumat, halkaisueristykset, vedeneristys ja salaojiin liittyvät aukot rakennesuunnitelmien mukaan. 122 ALAPOHJAT 1221 Alapohjalaatat Alapohjat ovat maanvaraisia eristettyjä teräsbetonialaattoja rakennesuunnitelmien mukaan Alapohjakanaalit Salaojitustason alapuolelle ulottuvat kanavat, kaivot ja kuilut valetaan vesitiiviistä betonista rakennesuunnitelmien mukaan Erityiset perustukset ja alapohjat Ulkotasot ovat maanvaraisia, paikalla valettuja teräsbetonitasoja rakennesuunnitelmien mukaan.. Rakennuksen sisäänkäynteihin liittyvät ulkoportaat, ks. kohta RUNKO 1231 Väestönsuojat Rakennuksessa ei ole väestönsuojaa. Rakennushankkeeseen ei sisälly vanhan väestönsuojan korjaamis- tai uuden väestönsuojan rakentamisvelvoitetta Kantavat seinät Kantavat väliseinät tehdään paikallavaluna tai elementtirakenteisina rakennesuunnitelmien mukaan. Kantavan seinän aukotukset tehdään rakennesuunnitelmien mukaan. Kuilut tehdään määräysten mukaisina rakennesuunnitelmien mukaan. Kuilut ovat pääosin paikalla rakennettuja. Kuilut varustetaan huoltoluukuilla Pilarit Teräsbetonipilarit tehdään rakennesuunnitelmien mukaan. Teräspilarit tehdään rakennesuunnitelmien mukaan Palkit Teräsbetonipalkit tehdään rakennesuunnitelmien mukaan. Ristikkopalkit tehdään tehdasvalmisteisina teräs- tai puurakenteisina ristikoina rakennesuunnitelmien mukaan Välipohjat Välipohjalaatat tehdään teräsbetonisista ontelolaatoista rakennesuunnitelmien mukaan Yläpohjat NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 8

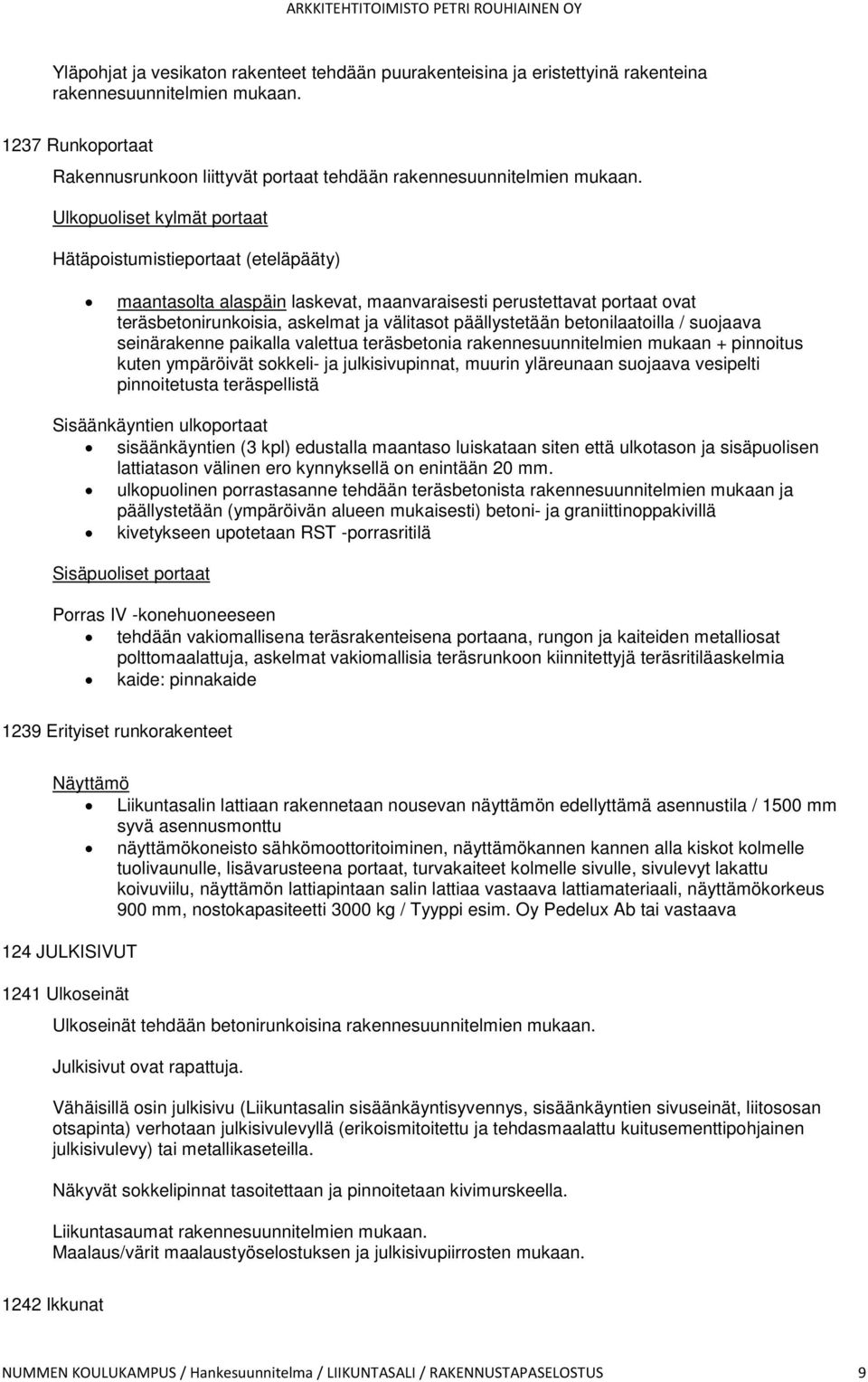

9 Yläpohjat ja vesikaton rakenteet tehdään puurakenteisina ja eristettyinä rakenteina rakennesuunnitelmien mukaan Runkoportaat Rakennusrunkoon liittyvät portaat tehdään rakennesuunnitelmien mukaan. Ulkopuoliset kylmät portaat Hätäpoistumistieportaat (eteläpääty) maantasolta alaspäin laskevat, maanvaraisesti perustettavat portaat ovat teräsbetonirunkoisia, askelmat ja välitasot päällystetään betonilaatoilla / suojaava seinärakenne paikalla valettua teräsbetonia rakennesuunnitelmien mukaan + pinnoitus kuten ympäröivät sokkeli- ja julkisivupinnat, muurin yläreunaan suojaava vesipelti pinnoitetusta teräspellistä Sisäänkäyntien ulkoportaat sisäänkäyntien (3 kpl) edustalla maantaso luiskataan siten että ulkotason ja sisäpuolisen lattiatason välinen ero kynnyksellä on enintään 20 mm. ulkopuolinen porrastasanne tehdään teräsbetonista rakennesuunnitelmien mukaan ja päällystetään (ympäröivän alueen mukaisesti) betoni- ja graniittinoppakivillä kivetykseen upotetaan RST -porrasritilä Sisäpuoliset portaat Porras IV -konehuoneeseen tehdään vakiomallisena teräsrakenteisena portaana, rungon ja kaiteiden metalliosat polttomaalattuja, askelmat vakiomallisia teräsrunkoon kiinnitettyjä teräsritiläaskelmia kaide: pinnakaide 1239 Erityiset runkorakenteet Näyttämö Liikuntasalin lattiaan rakennetaan nousevan näyttämön edellyttämä asennustila / 1500 mm syvä asennusmonttu näyttämökoneisto sähkömoottoritoiminen, näyttämökannen kannen alla kiskot kolmelle tuolivaunulle, lisävarusteena portaat, turvakaiteet kolmelle sivulle, sivulevyt lakattu koivuviilu, näyttämön lattiapintaan salin lattiaa vastaava lattiamateriaali, näyttämökorkeus 900 mm, nostokapasiteetti 3000 kg / Tyyppi esim. Oy Pedelux Ab tai vastaava 124 JULKISIVUT 1241 Ulkoseinät Ulkoseinät tehdään betonirunkoisina rakennesuunnitelmien mukaan. Julkisivut ovat rapattuja. Vähäisillä osin julkisivu (Liikuntasalin sisäänkäyntisyvennys, sisäänkäyntien sivuseinät, liitososan otsapinta) verhotaan julkisivulevyllä (erikoismitoitettu ja tehdasmaalattu kuitusementtipohjainen julkisivulevy) tai metallikaseteilla. Näkyvät sokkelipinnat tasoitettaan ja pinnoitetaan kivimurskeella. Liikuntasaumat rakennesuunnitelmien mukaan. Maalaus/värit maalaustyöselostuksen ja julkisivupiirrosten mukaan Ikkunat NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 9

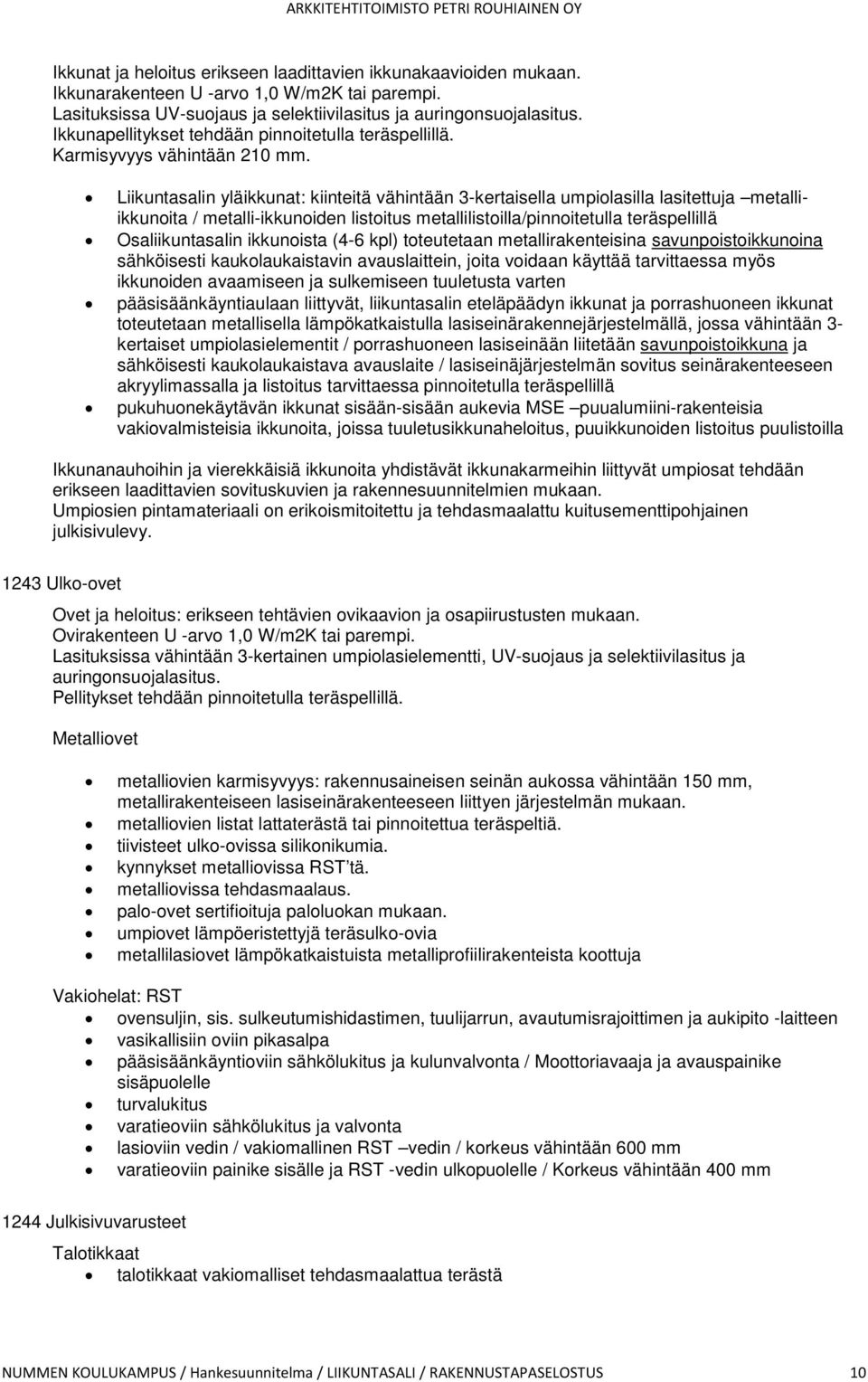

10 Ikkunat ja heloitus erikseen laadittavien ikkunakaavioiden mukaan. Ikkunarakenteen U -arvo 1,0 W/m2K tai parempi. Lasituksissa UV-suojaus ja selektiivilasitus ja auringonsuojalasitus. Ikkunapellitykset tehdään pinnoitetulla teräspellillä. Karmisyvyys vähintään 210 mm. Liikuntasalin yläikkunat: kiinteitä vähintään 3-kertaisella umpiolasilla lasitettuja metalliikkunoita / metalli-ikkunoiden listoitus metallilistoilla/pinnoitetulla teräspellillä Osaliikuntasalin ikkunoista (4-6 kpl) toteutetaan metallirakenteisina savunpoistoikkunoina sähköisesti kaukolaukaistavin avauslaittein, joita voidaan käyttää tarvittaessa myös ikkunoiden avaamiseen ja sulkemiseen tuuletusta varten pääsisäänkäyntiaulaan liittyvät, liikuntasalin eteläpäädyn ikkunat ja porrashuoneen ikkunat toteutetaan metallisella lämpökatkaistulla lasiseinärakennejärjestelmällä, jossa vähintään 3- kertaiset umpiolasielementit / porrashuoneen lasiseinään liitetään savunpoistoikkuna ja sähköisesti kaukolaukaistava avauslaite / lasiseinäjärjestelmän sovitus seinärakenteeseen akryylimassalla ja listoitus tarvittaessa pinnoitetulla teräspellillä pukuhuonekäytävän ikkunat sisään-sisään aukevia MSE puualumiini-rakenteisia vakiovalmisteisia ikkunoita, joissa tuuletusikkunaheloitus, puuikkunoiden listoitus puulistoilla Ikkunanauhoihin ja vierekkäisiä ikkunoita yhdistävät ikkunakarmeihin liittyvät umpiosat tehdään erikseen laadittavien sovituskuvien ja rakennesuunnitelmien mukaan. Umpiosien pintamateriaali on erikoismitoitettu ja tehdasmaalattu kuitusementtipohjainen julkisivulevy Ulko-ovet Ovet ja heloitus: erikseen tehtävien ovikaavion ja osapiirustusten mukaan. Ovirakenteen U -arvo 1,0 W/m2K tai parempi. Lasituksissa vähintään 3-kertainen umpiolasielementti, UV-suojaus ja selektiivilasitus ja auringonsuojalasitus. Pellitykset tehdään pinnoitetulla teräspellillä. Metalliovet metalliovien karmisyvyys: rakennusaineisen seinän aukossa vähintään 150 mm, metallirakenteiseen lasiseinärakenteeseen liittyen järjestelmän mukaan. metalliovien listat lattaterästä tai pinnoitettua teräspeltiä. tiivisteet ulko-ovissa silikonikumia. kynnykset metalliovissa RST tä. metalliovissa tehdasmaalaus. palo-ovet sertifioituja paloluokan mukaan. umpiovet lämpöeristettyjä teräsulko-ovia metallilasiovet lämpökatkaistuista metalliprofiilirakenteista koottuja Vakiohelat: RST ovensuljin, sis. sulkeutumishidastimen, tuulijarrun, avautumisrajoittimen ja aukipito -laitteen vasikallisiin oviin pikasalpa pääsisäänkäyntioviin sähkölukitus ja kulunvalvonta / Moottoriavaaja ja avauspainike sisäpuolelle turvalukitus varatieoviin sähkölukitus ja valvonta lasioviin vedin / vakiomallinen RST vedin / korkeus vähintään 600 mm varatieoviin painike sisälle ja RST -vedin ulkopuolelle / Korkeus vähintään 400 mm 1244 Julkisivuvarusteet Talotikkaat talotikkaat vakiomalliset tehdasmaalattua terästä NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 10

11 IV -säleiköt julkisivupintaan liittyvät IV säleiköt tehdään tehdasmaalatusta metallisäleiköstä 1249 Erityiset julkisivurakenteet Ei ole. 125 ULKOTASOT 1251 Parvekkeet Ei ole Katokset Varatieportaikkojen katokset eteläpäädyssä katoksia 1 kpl Itäsivulla (porrashuoneeseen liittyen) on 1 kpl tehdään julkisivuun kiinnitettyinä ulokekatoksina rakennesuunnitelmien mukaan / katoksen runko teräskehikko, U-teräsprofiili näkyvällä ulkoreunalla, bitumikermikate, alapinnassa pinnoitettu profiilipeltiverhous, teräsosilla tehdasmaalaus vedenpoisto / pienet katokset: katoksen kulmalta ulosheittäjällä ja/tai teräsputkella Vedenpoisto / iso katos: teräsputkella kattoläpivienneistä maanpinnalle ja sadevesiviemäriin, tarvittaessa saattolämmitys Pääsisäänkäyntiin liittyvät katokset katoksia 1 kpl pohjoissivulla ja 1 kpl eteläsivulla katos tehdään etureunastaan teräspilarien varaan tuettuina ja takareunastaan vesikaton päältä tuettuna rakennesuunnitelmien mukaan eteläsivulla oleva katos tuetaan pilareille ja julkisivusta rakennesuunnitelmien mukaan katosten pilarit I teräspalkkeja katosrakennelman runko teräskehikko, näkyvällä ulkoreunalla U-teräsprofiili, bitumikermikate, alapinnassa pinnoitettu profiilipeltiverhous, teräsosille tehdasmaalaus Vedenpoisto: teräsputkella kattoläpivienneistä maanpinnalle ja sadevesiviemäriin, tarvittaessa saattolämmitys 1259 Erityiset ulkotasot Ei ole. 126 VESIKATOT 1261 Vesikattorakenteet Yläpohjan ja vesikaton rakenteet tehdään rakennesuunnitelmien mukaan. Vesikattoa kannattavat rakenteet ovat elementtirakenteisia teräs- tai puuristikoita rakennesuunnitelmien mukaan. Vesikaton alusta tuuletetaan räystäille tehtävin tuuletusraoin rakennesuunnitelman mukaan. Ullakko jaetaan palo-osastoihin B30-paloseinillä palomääräysten mukaan. Lämmöneristys puhallusvillaa ja vedeneristys rakennesuunnitelmien mukaan Räystäsrakenteet Räystään aluslaudoituksena toimii kattopellityksen umpinainen aluslaudoitus, hienosahattu ja maalattu. NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 11

12 Räystäät varustetaan lintuverkoilla Vesikatteet Korkean halliosan vesikate on muovipinnoitettua teräsohutlevyä / Konesaumakate, aluslaudoitus ja aluskate katteen valmistajan ohjeiden mukaan. Liitososan vesikate on bitumikermikate (tasakatto) rakennesuunnitelmien mukaan Vesikattovarusteet Sadevesijärjestelmät Halliosan vesikatto / sivuräystäät 2-kertainen kulmikas sadevesikouru, muovipinnoitettu teräspelti. syöksytorvet, muovipinnoitettu teräspelti, alaosa kuumasinkittyä 2,0 mm teräsputkea kaikkien syöksytorvien kohdalla rännikaivo / sadevesiviemäröinti Liitososan vesikatto tasakattoisen osan vesikatolta sisäpuolinen vedenpoisto kattokaivojen kautta kattorakenteeseen sovittaen / rakennesuunnitelmien mukaan Hoitosillat, lapetikkaat ja lumiesteet Korkean halliosan vesikatto varustetaan lapetikkailla ja hoitosillalla sekä lumiesteillä kattoturvatuotteet kuumasinkittyä tehdasmaalattua terästä 1265 Lasikattorakenteet Ei ole Kattoikkunat ja luukut Huoltoluukut vakiomalliset pinnaltaan pellitettyjä huoltoluukkuja asennetaan kattorakenteiden huollon- ja tarkastamisen edellyttämiin paikkoihin 3 kpl Erityiset vesikattorakenteet Savunpoistoluukut Hallin ja porrashuoneen savunpoistoon käytetään savunpoistoikkunoita / Kts. myös kohta 1242 Ikkunat Ilmastointikonehuoneeseen asennetaan lämpöeristetty sähköisesti kaukolaukaistava savunpoistoluukku 13 TILAOSAT 131 TILANJAKO-OSAT 1311 Väliseinät Kantavat väliseinät, osastoivat seinät, ääntä eristävät seinät ja märkätilojen seinät rakennesuunnitelmien mukaan. NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 12

13 Muurattavat väliseinät Kuivien tilojen muurattavat tiiliväliseinät sekä märkätilojen muurattavat tiiliväliseinät vedeneristerakenteineen paksuus 130 mm rakennesuunnitelmien mukaan Levyseinät ovat metallirankaisia levyseiniä sertifioidun järjestelmän mukaan seinien ulkokulmissa metallivahvisteinen nauha. laatoitettaviin pintoihin kosteussulkusively. Pintakäsittely: Kuivat tilat: levysaumojen ja kiinnitysruuvien kohtien tasoitus kuivan tilan tasoitteella + maalaus kosteat / märkätilat: tasoitus tilan rasitusluokan mukaisella tasoitteella + maalaus tai laatoitus vedeneristysrakenteineen ääneneristys, wc- ja pesutilojen ja IV konehuoneen seiniin Lasiväliseinät Metallirakenteiset lasiväliseinät tehdään metallilasivälioviin liittyvinä kiinteinä pielirakenteina => Kts. kohta Väliovet / Metalliväliovet metallilasiseinien turvalasitus karkaistulla ja laminoidulla lasilla lasiseiniin tehdään turvatarroitus RakMK F2 mukaan 1313 Erityisväliseinät Poimuseinä Liikuntasali jaetaan kahtia kattoon kiinnitettävällä, sähkömoottorikäyttöisellä kaksinkertaisella ääntä eristävällä poimuseinällä / Tyyppi: esim. Pedelux tai vastaava 1314 Tilakaiteet Ei ole Väliovet Yleistä lasituksissa noudatetaan RakMK F2:n ohjeita heloitus o Lasiaukolliset ovet: erikoisvedin / RST / tyyppi Abloy Primo o laakaovet painike: Abloy Inoxi, RSTPrimo o ovensuljin: WC- ja sosiaalitilojen ovet, mutta ei Inva-WC / Tyyppi Abloy o Inva WC: vakaavedin ovilevyn sisäpuolelle o vasikalliset ovet varustetaan pikasalvalla / RST o valmistajan vakiosaranat o tiivisteet valmistajan vakio kynnys: o laakaovet: yleensä lakattu tammikynnys, korkeus max 20 mm o Inva-WC: ylijajokynnys / RST o keittiön heiluriovet: ei kynnystä o siivoustilojen ovet: yliajokynnys / RST o suihkutilojen kynnys: lattialaatoista ja lattian tasoerosta rakennettu koroke, kork. max 20 mm o teräsovien kynnys: RST -muototeräskynnys listoitus maalatut tpuulistat Puuovet / Laakaovet (O) huullettu, kaksinkertainen laminaattipintainen kovalevy puukehyksessä, kovapuureuna, NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 13

14 kennotäyte / Karmi maalattu WC ovet: neopreenikumitiivisteet reunoilla, korvausilmaventtiilit tai ovirako IV suunnitelmien mukaan sähkökeskuksen ovi: korvausilmaventtiilit tai ovirako IV suunnitelmien mukaan mekaaninen umpioven lukko Puuovet / Liukuovet puukehykseen rakennettu, laminaattipintainen ovilevy liukuovimekanismi, alaohjain, mekaaninen lukitus, otsalauta Metalliovet / teräslasiovet (TLO) tehdään tiivisteellisistä huullosreunaisista muototeräsprofiileista / Tyyppi esim. Jansen Economy / Onninen Oy lasitus: karkaistu ja laminoitu turvalasi RST -muototeräskynnys erikoisvedin / RST Metalliovet / umpiovet (TO) / Paloluokittelemattomat tehdään peltiverhottuina eristettyinä ja (tiivisteellisistä) huullosreunaisista muototeräsprofiileista koottuina vakiovalmisteisina ovina RST muototeräskynnys vedin tai painike Metalliovet / umpiovet (TO) / Paloluokitellut tehdään peltiverhottuina eristettyinä ja tiivisteellisistä huullosreunaisista muototeräsprofiileista koottuina vakiovalmisteisina ovina huomioiden mahdollinen paloosastointiluokitus RST muototeräskynnys vedin tai painike 1316 Erityisovet Ei ole Tilaportaat Kts. kohta 1237 Runkoportaat 1319 Erityiset tilajako-osat WC tilojen laminaattijakoseinät Kts. kohta 1332 Erityiskiintokalusteet 132 TILAPINNAT 1321 Lattioiden pintarakenteet keittiötiloissa akryylibetonilattian alustaan tehdään tarvittavat kallistukset rakennesuunnitelmien mukaan laatoitettavien lattiakaivollisten tilojen lattiaan tehdään pintalaatan kallistukset rakennesuunnitelmien mukaan 1322 Lattiapinnat Materiaalien päästöluokka M1. Lattioiden alusrakenne rakennetyyppien mukaan. Lattioiden vedeneristykset rakennesuunnitelman mukaan. Lattianpäällyste ulotetaan kiinteiden kalusteiden alle. NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 14

15 Matoilla päällystettävät lattiat Muovimattopäällysteet liukuestematto, 2 mm / Siivoustilat eristävä muovimatto, 2 mm, hitsattava, puinen maalattu jalkalista / Sähkökaapit Jalkalista: o seinälle nosto 100 mm / siivoustilat o puinen maalattu jalkalista / varastot, keittiön toimisto (LP1) Kumimattopäällysteet julkisten tilojen vahaamaton kumimatto, maalattu puinen jalkalista / Liikuntasalin sisäänkäynti ja porras, katsomoparvi, pukuhuoneiden takakäytävä Jalkalista: puinen maalattu jalkalista Laatoitettava lattiat Keraaminen laattalattia: keraaminen karhennettu laatta, alustan tasoitus ja vedeneristys rakennesuunnitelmien mukaan (LP4) / Pukuhuoneiden märkätilat (opettajat), WC-tilat ja pukuhuonetilat (opettajat ja oppilaat) Kuivissa tiloissa puinen maalattu jalkalista maalattua seinää vasten Mosaiikkibetonilaattalattia: 19 mm paksu / n. 600 x 300 mm, laastikiinnitys / Tyyppi esim. HB Mostone laatta / tuulikaapit, aulatilat, naulakkotila Jalkalista: puinen maalattu jalkalista Massalattiat Akryylibetonilattia Tyyppi: esim. Acrylicon / Kausalan pinnoite Oy / rakennesuunnitelmien mukaan / Pukuhuoneiden suihkutilat (Oppilaat) Jalkalista akryylibetonimassasta (seinällenosto) Erikoispinnoitteet Paloluokiteltu elastomeeripinnoite esim. Novofloor 1-K Elastik 2 mm / IV-konehuone / seinällenosto 100 mm rakennesuunnitelmien mukaan Sisäkattorakenteet alakattorakenteet vaimennusverhoustoimittajan vakioratkaisuin kiinteissä kipsilevykatoissa puurunko Levyalakatot Alas laskettu kiinteä kipsilevyalakatto (AK1) puurunkoon kiinnitetty reunaohennettukartonkipintainen kipsilevy 13mm pintakäsittelyt: maalaus tilan rasitusluokan mukaan / tarkastusluukut metallisia vakiotarkastusluukkuja Siivoustilat, sähkökeskustilat ja liikuntasalin varastotilat, porrashuone Listoilla kannatettu avattava ääntä vaimentava kipsilevyalakatto (AK2) Tyyppi: esim. Contur / Danoline Knauff Oy / levykoko 600x600mm; piilolistakiinnitys, reuna D; levyn rei itys: Micro; tehdasmaalattu / valkoinen aulatilat, pukuhuoneiden takakäytävä NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 15

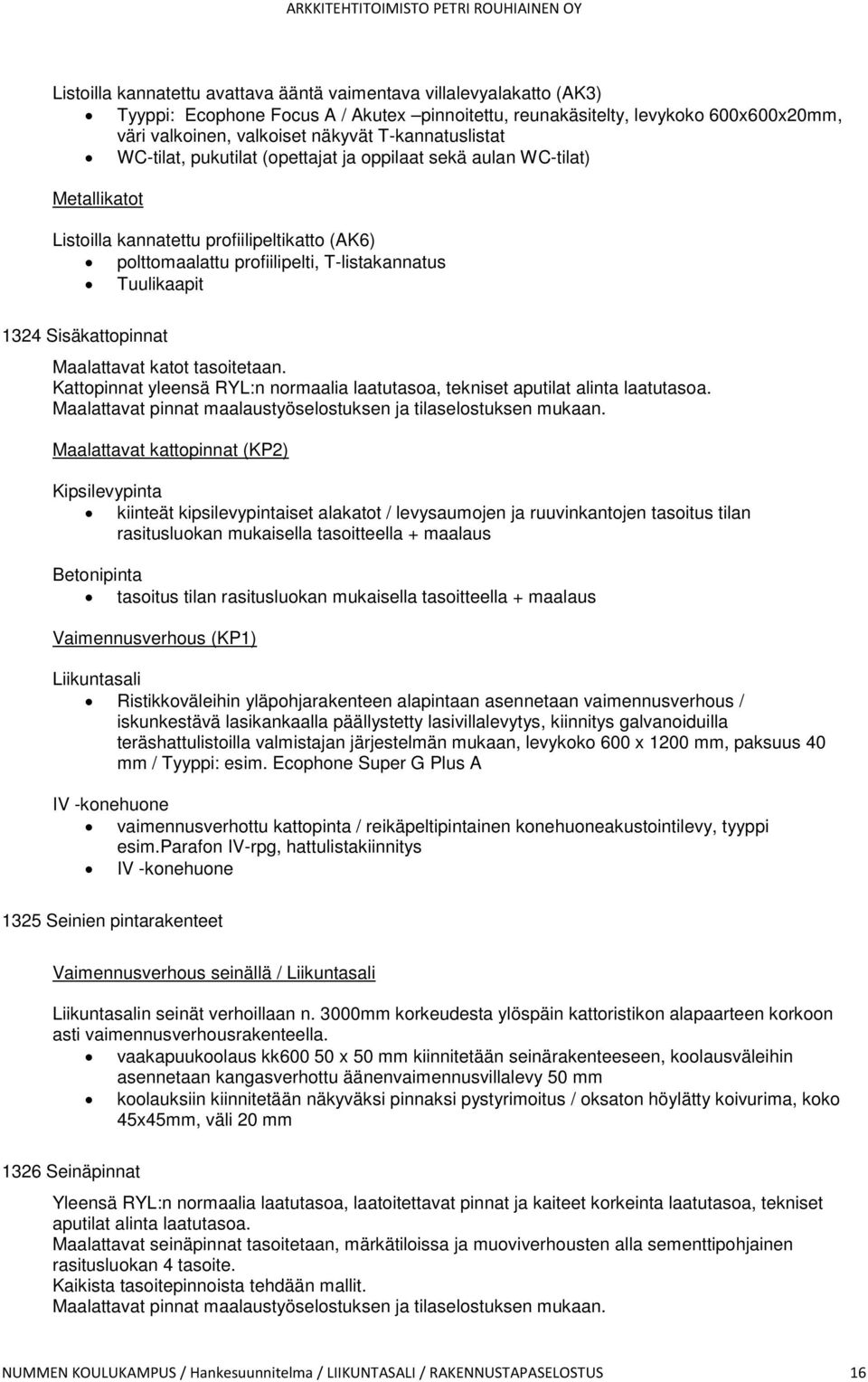

16 Listoilla kannatettu avattava ääntä vaimentava villalevyalakatto (AK3) Tyyppi: Ecophone Focus A / Akutex pinnoitettu, reunakäsitelty, levykoko 600x600x20mm, väri valkoinen, valkoiset näkyvät T-kannatuslistat WC-tilat, pukutilat (opettajat ja oppilaat sekä aulan WC-tilat) Metallikatot Listoilla kannatettu profiilipeltikatto (AK6) polttomaalattu profiilipelti, T-listakannatus Tuulikaapit 1324 Sisäkattopinnat Maalattavat katot tasoitetaan. Kattopinnat yleensä RYL:n normaalia laatutasoa, tekniset aputilat alinta laatutasoa. Maalattavat pinnat maalaustyöselostuksen ja tilaselostuksen mukaan. Maalattavat kattopinnat (KP2) Kipsilevypinta kiinteät kipsilevypintaiset alakatot / levysaumojen ja ruuvinkantojen tasoitus tilan rasitusluokan mukaisella tasoitteella + maalaus Betonipinta tasoitus tilan rasitusluokan mukaisella tasoitteella + maalaus Vaimennusverhous (KP1) Liikuntasali Ristikkoväleihin yläpohjarakenteen alapintaan asennetaan vaimennusverhous / iskunkestävä lasikankaalla päällystetty lasivillalevytys, kiinnitys galvanoiduilla teräshattulistoilla valmistajan järjestelmän mukaan, levykoko 600 x 1200 mm, paksuus 40 mm / Tyyppi: esim. Ecophone Super G Plus A IV -konehuone vaimennusverhottu kattopinta / reikäpeltipintainen konehuoneakustointilevy, tyyppi esim.parafon IV-rpg, hattulistakiinnitys IV -konehuone 1325 Seinien pintarakenteet Vaimennusverhous seinällä / Liikuntasali Liikuntasalin seinät verhoillaan n. 3000mm korkeudesta ylöspäin kattoristikon alapaarteen korkoon asti vaimennusverhousrakenteella. vaakapuukoolaus kk x 50 mm kiinnitetään seinärakenteeseen, koolausväleihin asennetaan kangasverhottu äänenvaimennusvillalevy 50 mm koolauksiin kiinnitetään näkyväksi pinnaksi pystyrimoitus / oksaton höylätty koivurima, koko 45x45mm, väli 20 mm 1326 Seinäpinnat Yleensä RYL:n normaalia laatutasoa, laatoitettavat pinnat ja kaiteet korkeinta laatutasoa, tekniset aputilat alinta laatutasoa. Maalattavat seinäpinnat tasoitetaan, märkätiloissa ja muoviverhousten alla sementtipohjainen rasitusluokan 4 tasoite. Kaikista tasoitepinnoista tehdään mallit. Maalattavat pinnat maalaustyöselostuksen ja tilaselostuksen mukaan. NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 16

17 Pesuhuoneiden seinät laatoitetaan kokonaan. Laatoitettavat pinnat tilaselostuksen mukaan. Vedeneristykset rakennesuunnitelman mukaan. Laatoitettavat seinät (SP3 ja SP4) seinälaatoitus lattiasta kattoon, keraaminen laatta, valkoinen / WC tilat, suihkutilat altaan taustaseinä ja vierusseinä, jos allas nurkassa / laatoituksen yläreunan korko h 1200mm lattiasta, valkoinen / siivoustilat, erillisvesipisteet Maalattavat seinäpinnat Betonipinnat kuivat tilat / tasoitus ja maalaus (SP1) / Liikuntasali kosteat ja märkätilat / tasoitus ja maalaus (SP5) Tiilipinnat kuivat tilat / tasoitus ja maalaus (SP2) kosteat ja märkätilat / tasoitus ja maalaus (SP6) Kipsilevypinta kiinteät kipsilevypintaiset seinät / levysaumojen ja ruuvinkantojen tasoitus tilan rasitusluokan mukaisella tasoitteella + maalaus Vaimennusverhous Konehuoneakustointilevy (SP10) vaimennusverhottu kattopinta / reikäpeltipintainen konehuoneakustointilevy, tyyppi esim.parafon IV-rpg, hattulistakiinnitys IV -konehuone vaimennuksen ohjeellinen määrä n 75 % lattiapinta-alasta 1329 Erityiset tilapinnat Urheilulattia / Liikuntasali alusta palloilulle, vaativa harjoituskäyttö, raskas liikuntasalikäyttö betonialustalle asennettava käyttöluokka liittojoustava / saumaton sandwich rakenne: o kierrätyskumista valmistettu joustinkerros o kantava kerros 2-komponettinen polyuretaani + polyesteriverkko o 2-komponenttinen polyuretaanipinta o rajamerkinnät: 2-komponettinen polyuretaanimaali Tyyppi: esim. Pulastic Pro 180 Comfort / Urheilulattiat Indoors Oy 133 TILAVARUSTEET 1331 Vakiokiintokalusteet Siivoustilojen kalusteet säädettävät varastohyllyt / Melamiinipintaiset hyllylevyt, hyllykannakkeet ja konsolit polttomaalattua terästä, Tyyppi esim. Sovella Varastojen kalusteet säädettävät varastohyllyt / Melamiinipintaiset hyllylevyt, hyllykannakkeet ja konsolit polttomaalattua terästä, Tyyppi esim. Sovella 1332 Erityiskiintokalusteet NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 17

18 WC tilojen kalusteet / aulatila aulatilaan liittyvissä yleisön WC tiloissa tehdään käsienpesualtaat mittatilaustyönä / materiaali esim. Durat tai vastaava komposiittimassa allastason alle kaapisto, laminaattirunko ja -ovet Wc-istuimet erotetaan muusta tilasta laminaattijakoseinillä ja ovilla 1333 Varusteet Siivoustilojen varusteet rättipatteri, teräsallas, lattiakaivo (hiekanerotus) ja sekoittaja LVI -suunnitelmien mukaan siivouslaitteiden latauspiste sähkösuunnitelmien mukaan oskarin oksa varusteteline / 2 kpl seinäkoukkuja 6 kpl paperipyyhe ja saippua-annostelija ilmoitustaulu peili Sosiaalitilojen varusteet Oppilaiden pukuhuoneet vesipiste: o keraaminen allas ja sekoittaja LVI-suunnitelman mukaan o peili + peilihylly o saippua-annostelija o käsipyyhepaperin annostelija penkki (7 jm/pukuhuone): istuinosa laminaattia, runko polttomaalattu, valmistajan vakiovärit / Tyyppi: esim. Punta Oy seinäkoukut (30kpl/pukuhuone) ilmoitustaulu Peili (h= 1500 mm) Oppilaiden pukuhuoneiden suihkutilat suihkusekoittajat (2-3 kpl/suihkutila) ja lattiakaivot LVI suunnitelman mukaan RST -saippuahylly (1 kpl/suihkusekoittaja) seinäkoukkuja 6 kpl/suihkutila Oppilaiden pukuhuoneiden WC tilat keraaminen allas, bideesuihku, sekoittaja ja lattiakaivo LVI-suunnitelman mukaan saippua-annostelija käsipyyhepaperinannostelija WC -paperin annostelija WC harja ja seinäteline jäteastia, seinään kiinnitettävä Opettajien pukuhuoneet teräksiset pukukaapit (4 kpl/pukuh.) / Tyyppi: esim. Punta Oy peili (h = 1500 mm) työpöytä ja tuoli Opettajien pukuhuoneiden WC-suihkutilat WC istuin, keraaminen allas, bideesuihku, sekoittajat (allas ja suihku) ja lattiakaivo LVIsuunnitelman mukaan suihkuverhotanko + suihkuverho saippuahylly / RST peili ja peilihylly saippua-annostelija NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 18

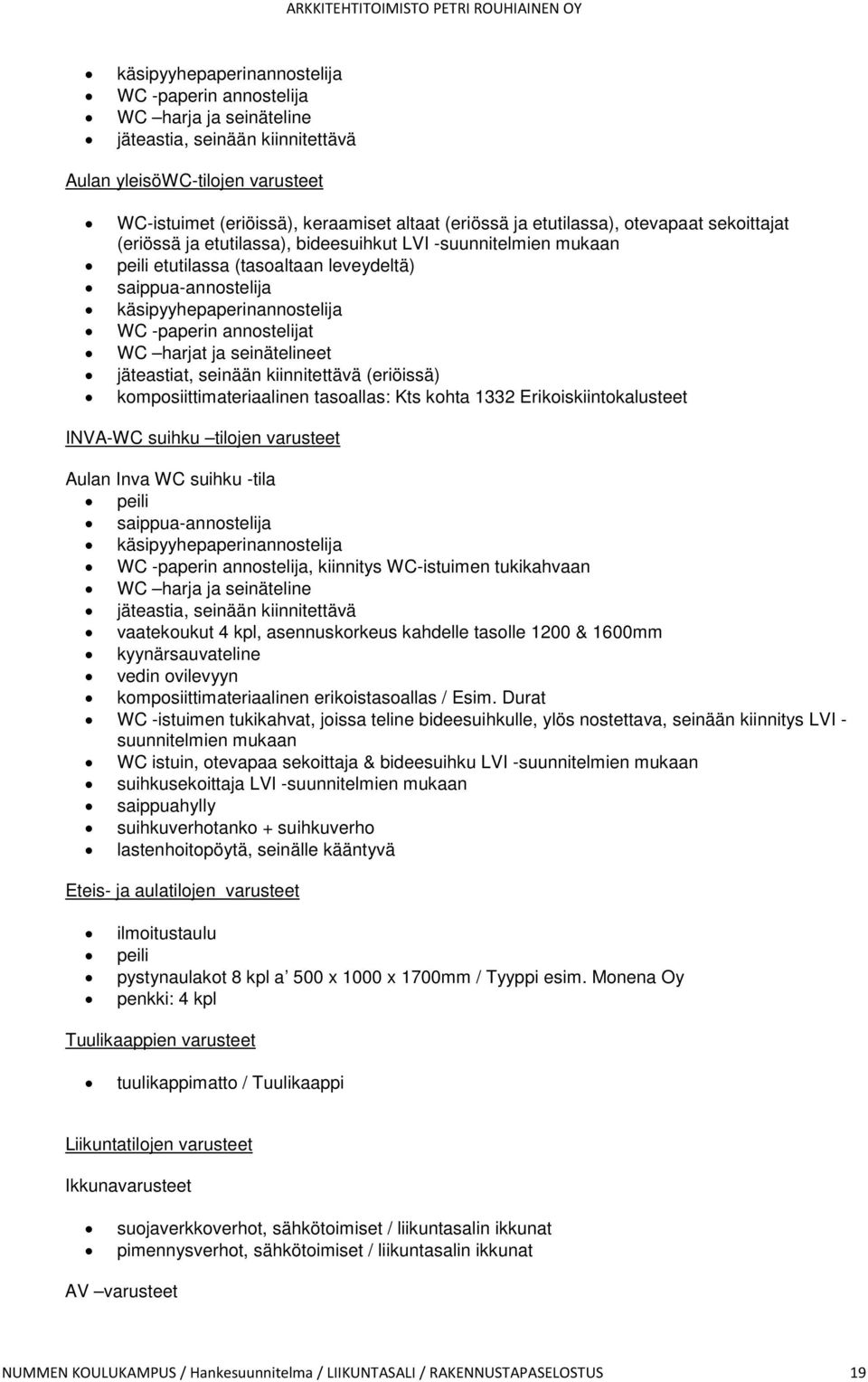

19 käsipyyhepaperinannostelija WC -paperin annostelija WC harja ja seinäteline jäteastia, seinään kiinnitettävä Aulan yleisöwc-tilojen varusteet WC-istuimet (eriöissä), keraamiset altaat (eriössä ja etutilassa), otevapaat sekoittajat (eriössä ja etutilassa), bideesuihkut LVI -suunnitelmien mukaan peili etutilassa (tasoaltaan leveydeltä) saippua-annostelija käsipyyhepaperinannostelija WC -paperin annostelijat WC harjat ja seinätelineet jäteastiat, seinään kiinnitettävä (eriöissä) komposiittimateriaalinen tasoallas: Kts kohta 1332 Erikoiskiintokalusteet INVA-WC suihku tilojen varusteet Aulan Inva WC suihku -tila peili saippua-annostelija käsipyyhepaperinannostelija WC -paperin annostelija, kiinnitys WC-istuimen tukikahvaan WC harja ja seinäteline jäteastia, seinään kiinnitettävä vaatekoukut 4 kpl, asennuskorkeus kahdelle tasolle 1200 & 1600mm kyynärsauvateline vedin ovilevyyn komposiittimateriaalinen erikoistasoallas / Esim. Durat WC -istuimen tukikahvat, joissa teline bideesuihkulle, ylös nostettava, seinään kiinnitys LVI - suunnitelmien mukaan WC istuin, otevapaa sekoittaja & bideesuihku LVI -suunnitelmien mukaan suihkusekoittaja LVI -suunnitelmien mukaan saippuahylly suihkuverhotanko + suihkuverho lastenhoitopöytä, seinälle kääntyvä Eteis- ja aulatilojen varusteet ilmoitustaulu peili pystynaulakot 8 kpl a 500 x 1000 x 1700mm / Tyyppi esim. Monena Oy penkki: 4 kpl Tuulikaappien varusteet tuulikappimatto / Tuulikaappi Liikuntatilojen varusteet Ikkunavarusteet suojaverkkoverhot, sähkötoimiset / liikuntasalin ikkunat pimennysverhot, sähkötoimiset / liikuntasalin ikkunat AV varusteet NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 19

20 sähkötoiminen valkokangas, n. 3x6m (Liikuntasali) videotykki, seinä- tai kattokannatus muut AV -laitteet (mm. nousevan näyttämön ohjauskeskus, näyttämövalot ja niiden ohjaus, äänentoisto ja sen ohjaus, ATK- ja verkkoyhteydet) sähkösuunnitelmien mukaan Näyttämövarusteet Lattiasta nouseva katsomo / Kts. Kohta 1239 Erityiset runkorakenteet Liikuntavälineet peiliseinä (tanssi) (8jm salin pohjoispäätyyn): o peilit o peiliseinälle suojaverkkoverhot ja iskunvaimennusverhot puolapuut, ylin puola ulompana, lev. 800 mm, lakattua puuta 17 kpl (liikuntasalin pukuhuoneiden vastainen pitkä seinä) renkaat, köydet / kiskoripustus tai ylösnostettavat, settejä 4 kpl lentopalloverkon telineet (lattiakiinnitysholkit) + verkot: 1 kpl 9m + 2kpl 8m koripallotelineet 2 kpl, sähkötoimiset (seinä tai) kattokiinnitys, ylösnostettava sulkapalloverkon telineet (lattiakiinnitysholkit) + verkot 3 kpl (...?) 1334 Vakiolaitteet Siivoustilat pyykinpesukone kuivausrumpu 1335 Tilaopasteet Tilaopasteet ja oviopasteet toteutetaan erillissuunnitelman mukaan ja ulkoasultaan yhtenevänä kokonaisuutena Nummi-Pusulan koulun remonttisuunnitelmaan sovittaen / Opastetyyppi: KohoSign Oy 1339 Erityiset tilavarusteet Ei ole. 134 MUUT TILAOSAT Ei ole. 133 KEVYET TILAELEMENTIT Ei ole. 2 TEKNIIKKAOSAT 21 PUTKIOSAT KVV-järjestelmät erillisen LVI-suunnitelman mukaan. Lämmitysjärjestelmät erillisen LVI suunnitelman mukaan NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 20

21 22 ILMANVAIHTO-OSAT Ilmanvaihtojärjestelmät erillisen LVI-suunnitelman mukaan. 23 SÄHKÖOSAT Sähköjärjestelmät erillisen sähkösuunnitelman mukaan. 24 TIETO-OSAT ATK- ja sähköjärjestelmät erillisen sähkösuunnitelman mukaan. 25 LAITEOSAT Näyttämö Lattiasta nouseva näyttämö / Kts. Kohta 1239 Erityiset runkorakenteet RAKENNUTTAJAN HANKINNAT Ei ole. Päiväys ja allekirjoitus Arkkitehtisuunnittelu Espoossa, Arkkitehtitoimisto Petri Rouhiainen Oy Hakakuja 1, ESPOO Heli Javanainen Heli Javanainen, arkkitehti SAFA NUMMEN KOULUKAMPUS / Hankesuunnitelma / LIIKUNTASALI / RAKENNUSTAPASELOSTUS 21
