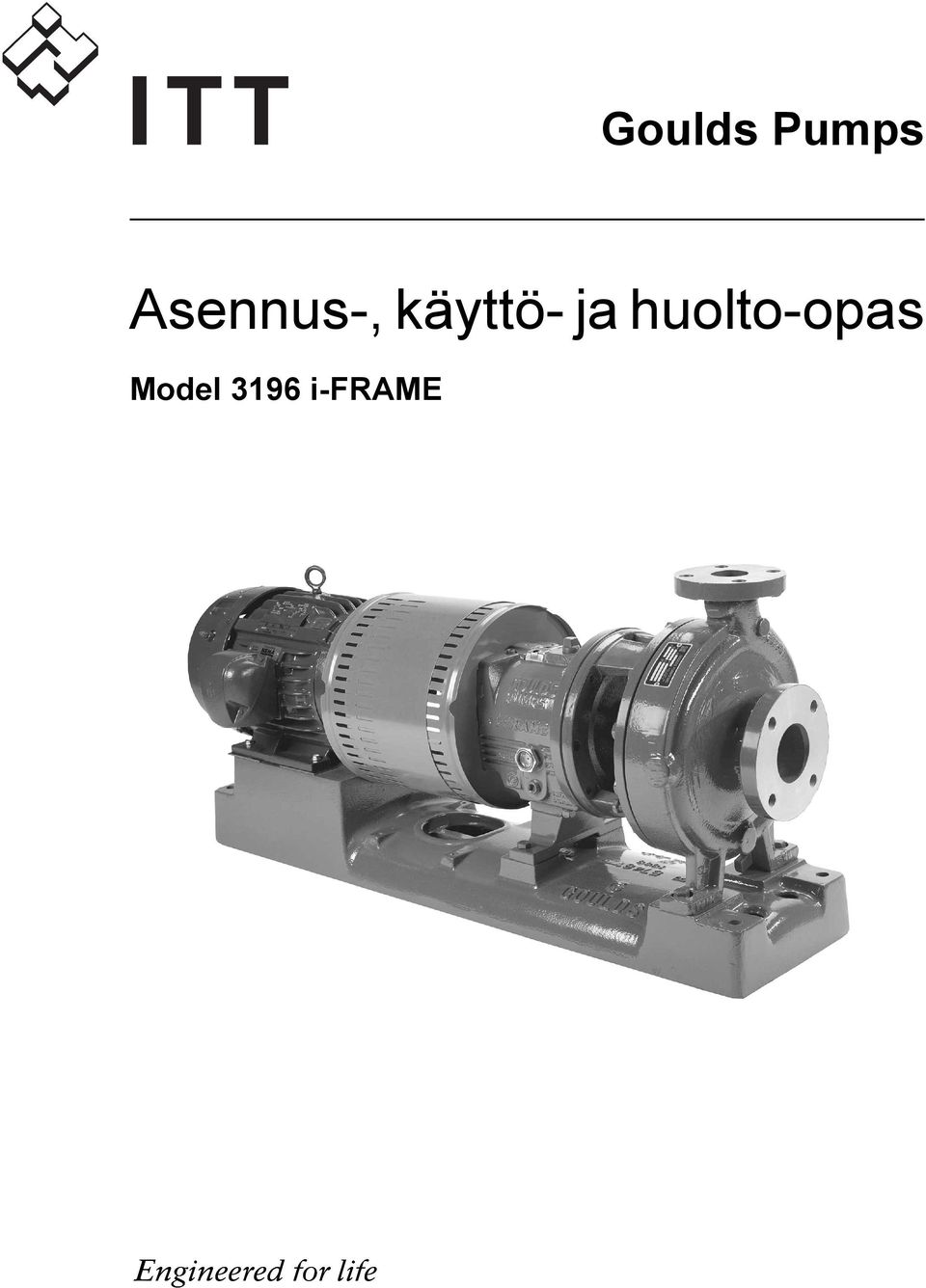

1 Goulds Pumps Asennus-, käyttö- ja huolto-opas Model 3196 i-frame

2

3 Sisällysluettelo Sisällysluettelo Johdanto ja turvallisuus...5 Turvallisuus...5 Turvasanomien tasot...5 Ympäristön turvallisuus...6 Käyttäjän terveys ja turvallisuus...6 Ex-hyväksyttyjen tuotteiden turvallisuusmääräykset mahdollisesti räjähdysherkässä ympäristössä...8 Tuotteen hyväksyntästandardit...9 CSA-yhdenmukaisuussertifikaatti...10 Tuotteen takuu...13 Kuljetus ja säilytys...14 Yksikön saapuminen...14 Pakkauksen purkaminen...14 Pumpun käsittely...14 Nostomenetelmät...14 Pumpun varastointivaatimukset...16 Pakkaselta suojaaminen...16 Tuotteen kuvaus...17 Yleiskuvaus Osakuvaus Yleiskuvaus Osakuvaus Yleiskuvaus Osakuvaus Yleiskuvaus CV Osakuvaus CV Yleiskuvaus HT Osakuvaus HT Yleiskuvaus LF Osakuvaus LF Yleiskuvaus NM Osakuvaus NM Kunnonvalvontamonitorin yleiskuvaus...35 Nimikilven tiedot...36 Asennus...39 Esiasennus...39 Pumpun sijoitusta koskevat ohjeet...39 Perustuksen vaatimukset...40 Putkiston tarkistuslistat...41 Jalustan kiinnitystoimenpiteet...45 Jalustan kiinnitysvalmistelut...45 Jalustan asennus välilevyjen tai kiilojen avulla...45 Jalustan asennus nostoruuvien avulla...46 Jalustan asennus jousien avulla...48 Jalustan asennus tukijalkojen avulla...49 Jalustan vaaituksen työarkki...50 Pumpun, voimanlähteen ja kytkimen asennus...51 Pumpun ja voimanlähteen kohdistus...52 Kohdistustarkastukset...52 Kohdistuksen tarkistuksessa käytettävät hyväksyttävät arvot...52 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 1

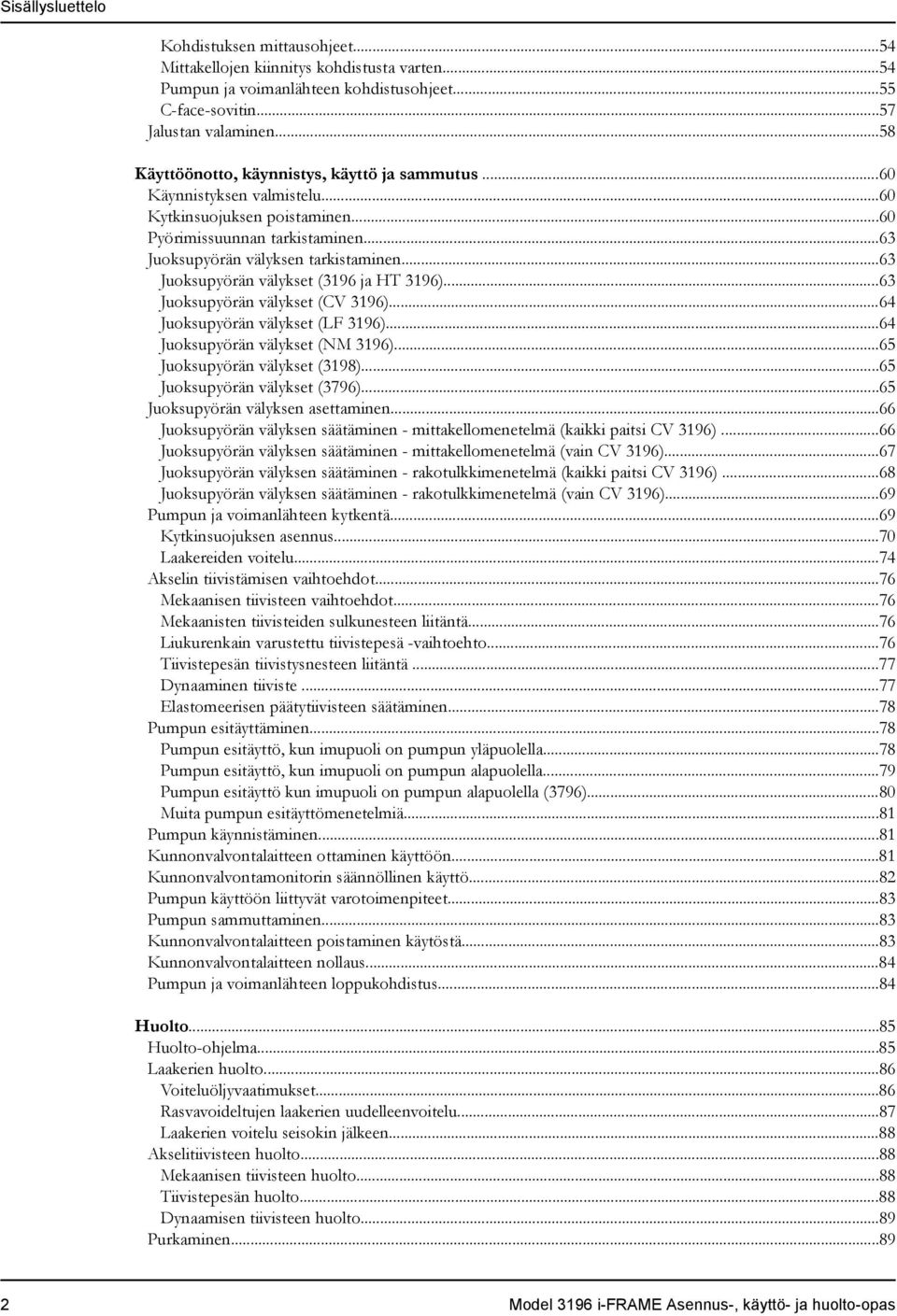

4 Sisällysluettelo Kohdistuksen mittausohjeet...54 Mittakellojen kiinnitys kohdistusta varten...54 Pumpun ja voimanlähteen kohdistusohjeet...55 C-face-sovitin...57 Jalustan valaminen...58 Käyttöönotto, käynnistys, käyttö ja sammutus...60 Käynnistyksen valmistelu...60 Kytkinsuojuksen poistaminen...60 Pyörimissuunnan tarkistaminen...63 Juoksupyörän välyksen tarkistaminen...63 Juoksupyörän välykset (3196 ja HT 3196)...63 Juoksupyörän välykset (CV 3196)...64 Juoksupyörän välykset (LF 3196)...64 Juoksupyörän välykset (NM 3196)...65 Juoksupyörän välykset (3198)...65 Juoksupyörän välykset (3796)...65 Juoksupyörän välyksen asettaminen...66 Juoksupyörän välyksen säätäminen - mittakellomenetelmä (kaikki paitsi CV 3196)...66 Juoksupyörän välyksen säätäminen - mittakellomenetelmä (vain CV 3196)...67 Juoksupyörän välyksen säätäminen - rakotulkkimenetelmä (kaikki paitsi CV 3196)...68 Juoksupyörän välyksen säätäminen - rakotulkkimenetelmä (vain CV 3196)...69 Pumpun ja voimanlähteen kytkentä...69 Kytkinsuojuksen asennus...70 Laakereiden voitelu...74 Akselin tiivistämisen vaihtoehdot...76 Mekaanisen tiivisteen vaihtoehdot...76 Mekaanisten tiivisteiden sulkunesteen liitäntä...76 Liukurenkain varustettu tiivistepesä -vaihtoehto...76 Tiivistepesän tiivistysnesteen liitäntä...77 Dynaaminen tiiviste...77 Elastomeerisen päätytiivisteen säätäminen...78 Pumpun esitäyttäminen...78 Pumpun esitäyttö, kun imupuoli on pumpun yläpuolella...78 Pumpun esitäyttö, kun imupuoli on pumpun alapuolella...79 Pumpun esitäyttö kun imupuoli on pumpun alapuolella (3796)...80 Muita pumpun esitäyttömenetelmiä...81 Pumpun käynnistäminen...81 Kunnonvalvontalaitteen ottaminen käyttöön...81 Kunnonvalvontamonitorin säännöllinen käyttö...82 Pumpun käyttöön liittyvät varotoimenpiteet...83 Pumpun sammuttaminen...83 Kunnonvalvontalaitteen poistaminen käytöstä...83 Kunnonvalvontalaitteen nollaus...84 Pumpun ja voimanlähteen loppukohdistus...84 Huolto...85 Huolto-ohjelma...85 Laakerien huolto...86 Voiteluöljyvaatimukset...86 Rasvavoideltujen laakerien uudelleenvoitelu...87 Laakerien voitelu seisokin jälkeen...88 Akselitiivisteen huolto...88 Mekaanisen tiivisteen huolto...88 Tiivistepesän huolto...88 Dynaamisen tiivisteen huolto...89 Purkaminen Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

5 Sisällysluettelo Purkamisen varotoimenpiteet...90 Tarvittavat työkalut...90 Pumpun tyhjennys...90 Kytkimen poistaminen...91 Takaa ulosvedettävän kokoonpanon poistaminen...91 Kytkimen navan poistaminen...93 Juoksupyörän irrottaminen...93 Tiivistyskammion suojuksen poistaminen...97 Tiivistyskammion suojuksen poistaminen...97 Tiivistyskammion suojuksen ja taustalevyn poistaminen (NM 3196, 3198)...98 Tiivistepesän suojuksen poistaminen...99 Dynaamisen tiivisteen poistaminen Rungon sovittimen poistaminen (MTi, LTi, XLT-i, i17) Sisemmän sokkeloöljytiivisteen poistaminen Käyttöpuolen purkaminen Laakerikehyksen purkaminen Ohjeet kunnonvalvontamonitorin hävittämiseksi C-face-sovittimen purkaminen Asennusta edeltävät tarkistukset Osien vaihtoa koskevat ohjeet Ohjeet akselin ja holkin vaihtamiseksi Laakerirungon tarkastus C-face-sovittimen tarkistus Tiivistyskammion ja tiivistepesän suojuksen tarkastaminen Laakereiden tarkistus Laakeripesän tarkistus Laakerien sovitukset ja toleranssit Kokoaminen Pyörivän osan ja laakerirungon kokoaminen( STi ja MTi ) Pyörivän osan ja laakerirungon ( STi ja MTi sekä kaksoislaakerit) kokoaminen Pyörivän osan ja laakerirungon ( LTi ) kokoaminen Pyörivän osan ja laakerirungon ( XLT-i ja i17 ) kokoaminen Pyövirän osan ja laakerirungon ( XLT-i ja i17 kokoaminen kaksoislaakereilla) Rungon asennus INPRO-sokkelotiivisteen kuvaus INPRO-sokkeloöljytiivisteen asennus C-face-sovittimen asennus Akselin tiivistys Juoksupyörän asentaminen Kunnonvalvontalaitteen kiinnittäminen pumppuun Asennuksenjälkeiset tarkistukset Back pull-out -yksikön asentaminen takaisin (ei HT 3196) Back pull-out -yksikön asentaminen takaisin mallissa HT Kokoamisohjeet Varaosat Vaihdettavuuspiirrokset vaihdettavuus CV vaihdettavuus HT vaihdettavuus LF vaihdettavuus NM vaihdettavuus vaihdettavuus vaihdettavuus Voitelun muuttaminen Rungon voitelun muuttaminen Vaihtaminen kertarasvattavasta tai jälleenrasvattavasta öljyvoideltuihin laakereihin Siirtyminen öljyvirtausvoitelusta öljysumuvoiteluun Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 3

6 Sisällysluettelo Vaihtaminen öljyvirtauksesta jälleenrasvattavaan järjestelmään Teflon -holkki Teflon -holkin vaihtaminen Vianmääritys Käytön vianmääritys Kohdistuksen vianmääritys Pumpun kokoamisvaiheen vianmääritys Kunnonvalvontamonitorin vianmääritys Osaluettelot ja leikkauskuvat Osaluettelo Muuta asiaan liittyvää dokumentaatiota ja käyttöoppaita Polyshield ANSI Combo -yksikön kuvaus Polyadjust-moottorinkiinnitysjärjestelmä Polyshield ANSI Combo -yksikön käyttö Polyshield ANSI Combo -yksikön turvaohjeita Polyshield ANSI Combo -yksikön varastointivaatimukset Polyshield Seal Kit -sarjan varastointivaatimukset Polyshield ANSI Combo -yksikön nostaminen ilman asennettuja varusteita Polyshield ANSI Combo -yksikön nostaminen, kun pumppu ja moottori on asennettu Polyshield ANSI Combo -yksikön asennus Polyshield ANSI Combo -yksikön valaminen Polyshield Seal Kit -sarjan käyttö Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

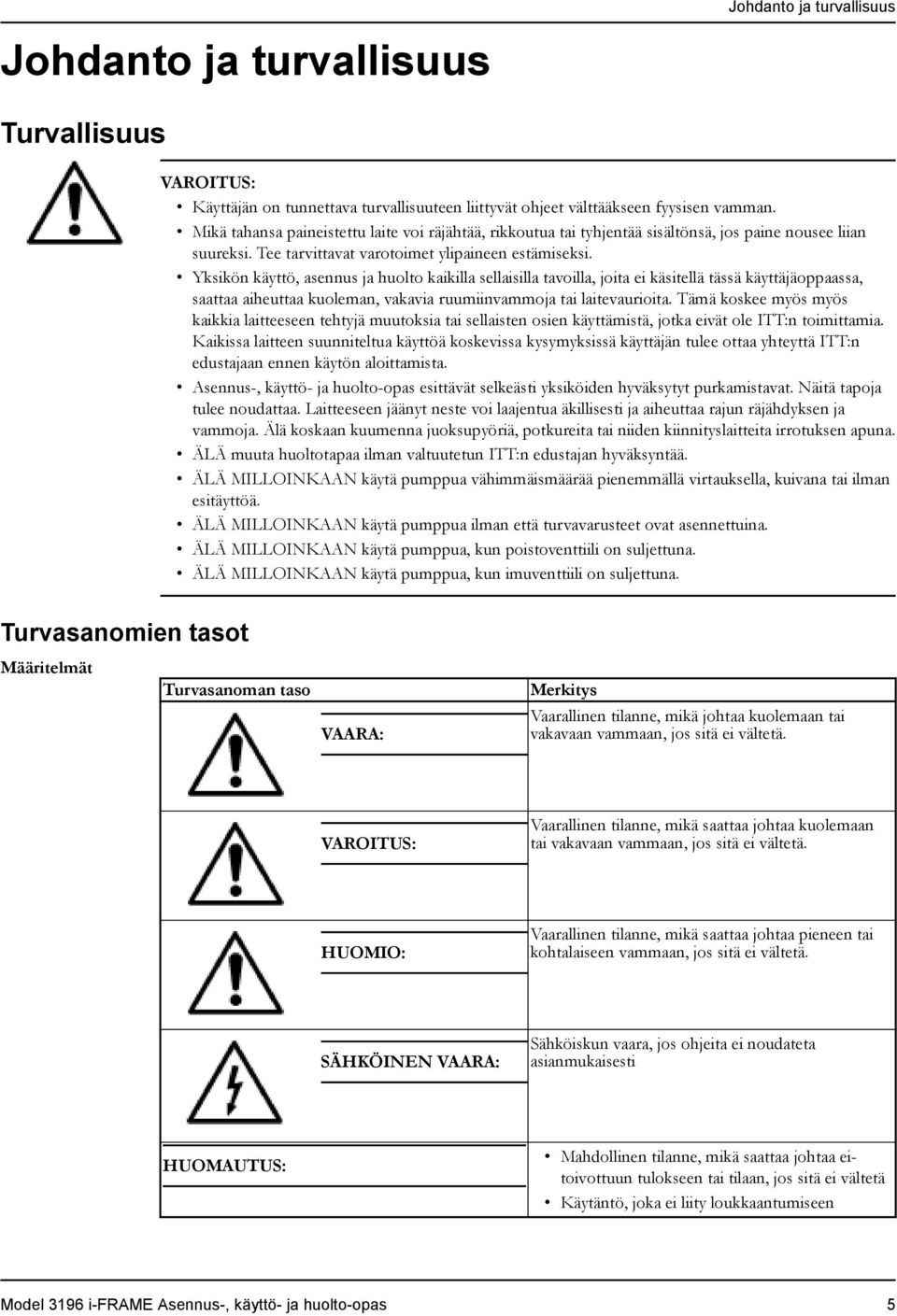

7 Johdanto ja turvallisuus Johdanto ja turvallisuus Turvallisuus VAROITUS: Käyttäjän on tunnettava turvallisuuteen liittyvät ohjeet välttääkseen fyysisen vamman. Mikä tahansa paineistettu laite voi räjähtää, rikkoutua tai tyhjentää sisältönsä, jos paine nousee liian suureksi. Tee tarvittavat varotoimet ylipaineen estämiseksi. Yksikön käyttö, asennus ja huolto kaikilla sellaisilla tavoilla, joita ei käsitellä tässä käyttäjäoppaassa, saattaa aiheuttaa kuoleman, vakavia ruumiinvammoja tai laitevaurioita. Tämä koskee myös myös kaikkia laitteeseen tehtyjä muutoksia tai sellaisten osien käyttämistä, jotka eivät ole ITT:n toimittamia. Kaikissa laitteen suunniteltua käyttöä koskevissa kysymyksissä käyttäjän tulee ottaa yhteyttä ITT:n edustajaan ennen käytön aloittamista. Asennus-, käyttö- ja huolto-opas esittävät selkeästi yksiköiden hyväksytyt purkamistavat. Näitä tapoja tulee noudattaa. Laitteeseen jäänyt neste voi laajentua äkillisesti ja aiheuttaa rajun räjähdyksen ja vammoja. Älä koskaan kuumenna juoksupyöriä, potkureita tai niiden kiinnityslaitteita irrotuksen apuna. ÄLÄ muuta huoltotapaa ilman valtuutetun ITT:n edustajan hyväksyntää. ÄLÄ MILLOINKAAN käytä pumppua vähimmäismäärää pienemmällä virtauksella, kuivana tai ilman esitäyttöä. ÄLÄ MILLOINKAAN käytä pumppua ilman että turvavarusteet ovat asennettuina. ÄLÄ MILLOINKAAN käytä pumppua, kun poistoventtiili on suljettuna. ÄLÄ MILLOINKAAN käytä pumppua, kun imuventtiili on suljettuna. Turvasanomien tasot Määritelmät Turvasanoman taso VAARA: Merkitys Vaarallinen tilanne, mikä johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä. VAROITUS: Vaarallinen tilanne, mikä saattaa johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä. HUOMIO: Vaarallinen tilanne, mikä saattaa johtaa pieneen tai kohtalaiseen vammaan, jos sitä ei vältetä. SÄHKÖINEN VAARA: Sähköiskun vaara, jos ohjeita ei noudateta asianmukaisesti HUOMAUTUS: Mahdollinen tilanne, mikä saattaa johtaa eitoivottuun tulokseen tai tilaan, jos sitä ei vältetä Käytäntö, joka ei liity loukkaantumiseen Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 5

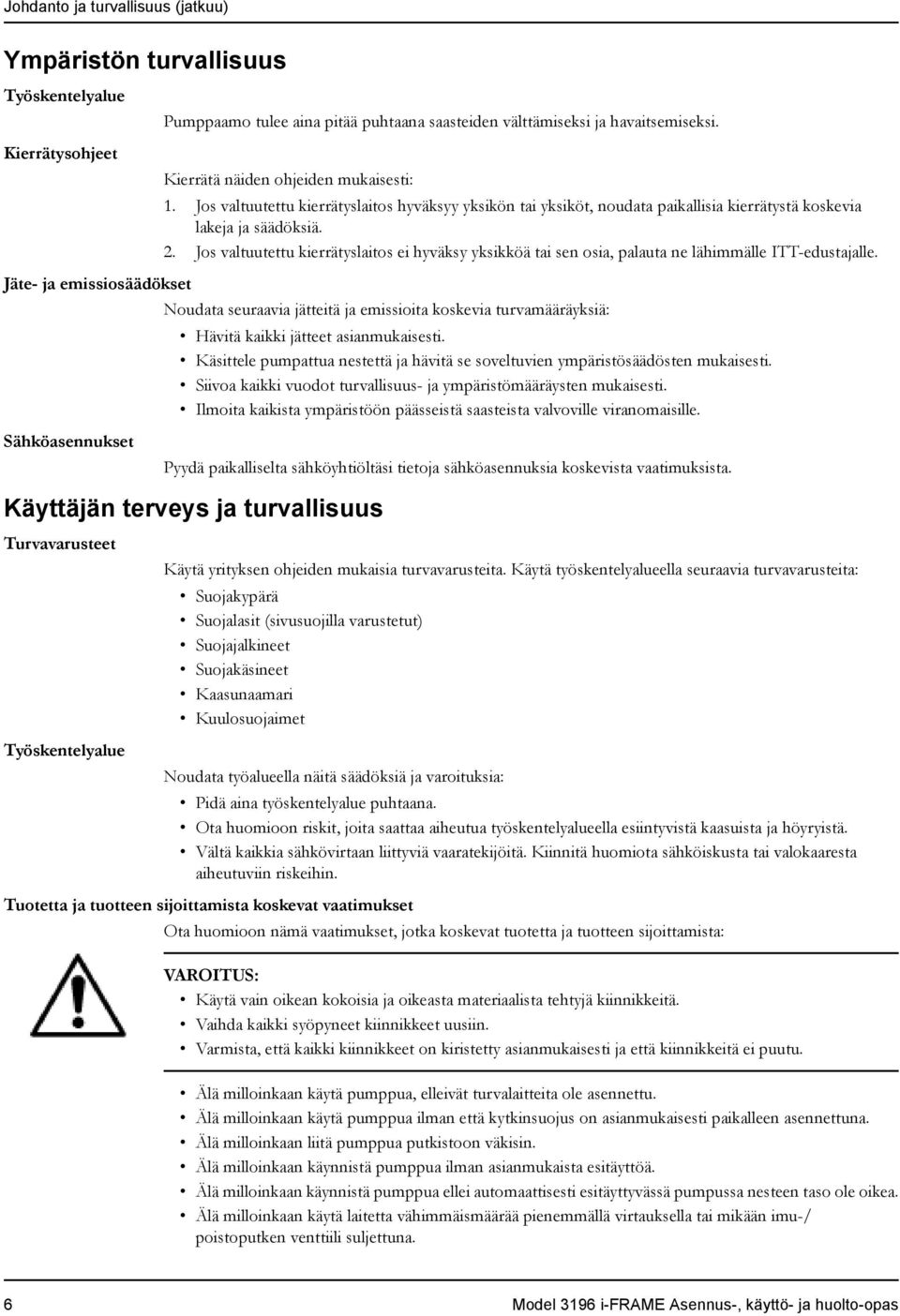

8 Johdanto ja turvallisuus (jatkuu) Ympäristön turvallisuus Työskentelyalue Kierrätysohjeet Pumppaamo tulee aina pitää puhtaana saasteiden välttämiseksi ja havaitsemiseksi. Kierrätä näiden ohjeiden mukaisesti: 1. Jos valtuutettu kierrätyslaitos hyväksyy yksikön tai yksiköt, noudata paikallisia kierrätystä koskevia lakeja ja säädöksiä. 2. Jos valtuutettu kierrätyslaitos ei hyväksy yksikköä tai sen osia, palauta ne lähimmälle ITT-edustajalle. Jäte- ja emissiosäädökset Noudata seuraavia jätteitä ja emissioita koskevia turvamääräyksiä: Hävitä kaikki jätteet asianmukaisesti. Käsittele pumpattua nestettä ja hävitä se soveltuvien ympäristösäädösten mukaisesti. Siivoa kaikki vuodot turvallisuus- ja ympäristömääräysten mukaisesti. Ilmoita kaikista ympäristöön päässeistä saasteista valvoville viranomaisille. Sähköasennukset Pyydä paikalliselta sähköyhtiöltäsi tietoja sähköasennuksia koskevista vaatimuksista. Käyttäjän terveys ja turvallisuus Turvavarusteet Työskentelyalue Käytä yrityksen ohjeiden mukaisia turvavarusteita. Käytä työskentelyalueella seuraavia turvavarusteita: Suojakypärä Suojalasit (sivusuojilla varustetut) Suojajalkineet Suojakäsineet Kaasunaamari Kuulosuojaimet Noudata työalueella näitä säädöksiä ja varoituksia: Pidä aina työskentelyalue puhtaana. Ota huomioon riskit, joita saattaa aiheutua työskentelyalueella esiintyvistä kaasuista ja höyryistä. Vältä kaikkia sähkövirtaan liittyviä vaaratekijöitä. Kiinnitä huomiota sähköiskusta tai valokaaresta aiheutuviin riskeihin. Tuotetta ja tuotteen sijoittamista koskevat vaatimukset Ota huomioon nämä vaatimukset, jotka koskevat tuotetta ja tuotteen sijoittamista: VAROITUS: Käytä vain oikean kokoisia ja oikeasta materiaalista tehtyjä kiinnikkeitä. Vaihda kaikki syöpyneet kiinnikkeet uusiin. Varmista, että kaikki kiinnikkeet on kiristetty asianmukaisesti ja että kiinnikkeitä ei puutu. Älä milloinkaan käytä pumppua, elleivät turvalaitteita ole asennettu. Älä milloinkaan käytä pumppua ilman että kytkinsuojus on asianmukaisesti paikalleen asennettuna. Älä milloinkaan liitä pumppua putkistoon väkisin. Älä milloinkaan käynnistä pumppua ilman asianmukaista esitäyttöä. Älä milloinkaan käynnistä pumppua ellei automaattisesti esitäyttyvässä pumpussa nesteen taso ole oikea. Älä milloinkaan käytä laitetta vähimmäismäärää pienemmällä virtauksella tai mikään imu-/ poistoputken venttiili suljettuna. 6 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

9 Sähköliitäntöjä koskevat säädökset Ainoastaan valtuutetut sähköasentajat saavat tehdä sähkökytkentöjä, ja heidän on noudatettava kaikkia kansainvälisiä, maan, valtion ja paikallisia säädöksiä. Huomaa nämä maadoittamista koskevat ohjeet ja varoitukset: Johdanto ja turvallisuus (jatkuu) Varmista, että tuote on eristetty virtalähteestä eikä siihen ole mahdollista kytkeä sähköä vahingossa. Nämä ohjeet koskevat myös ohjauspiiriä. Varmista, että lämpökontaktit on kytketty suojauspiiriin tuotteen hyväksynnän mukaisesti ja että ne ovat käytössä. Maadoitus Kaikki sähkölaitteet on maadoitettava. Tämä ohje koskee sekä pumppuja, sekoittimia että valvontalaitteita. Varotoimenpiteet ennen työhön ryhtymistä Huomioi nämä turvallisuutta koskevat varotoimenpiteet ennen tuotteella tai tuotteen yhteydessä työskentelyä: Työnaikaiset turvatoimet Pystytä alueen ympärille sopiva este, kuten esimerkiksi suojakaide. Varmista, että kaikki turvalaitteet ovat paikoillaan ja turvallisia. Varmista, että laite on asianmukaisesti eristetty käytettäessä sitä äärimmäisissä lämpötiloissa. Anna kaikkien järjestelmän ja pumpun osien jäähtyä, ennen kuin alat käsitellä niitä. Varmista, että sinulla on turvallinen poistumistie. Varmista, ettei tuote pääse pyörimään tai kaatumaan ja vahingoittamaan ihmisiä tai vaurioittamaan omaisuutta. Varmista, että nostolaitteiston kunto on hyvä. Käytä tarvittaessa nostovaljaita, turvaköyttä ja raitisilmalaitetta. Varmista, että tuote on täysin puhdas. Varmista, että työskentelyalueella ei ole myrkyllisiä kaasuja. Varmista, että ensiapupakkaus on hyvin käsillä. Katkaise ja lukitse sähkövirta ennen työhön ryhtymistä. Tarkista räjähdysvaara ennen hitsaustöitä tai sähkötyökalujen käyttämistä. Huomioi nämä turvallisuutta koskevat varotoimenpiteet, kun työskentelet tuotteella tai tuotteen yhteydessä: Älä milloinkaan työskentele yksin. Käytä aina suojavaatetusta ja suojahansikkaita. Varo riippuvia kuormia. Tuotetta on aina nostettava nostolaitteesta Varo yllättävää käynnistymistä jos tuotteessa on automaattinen pinnankorkeuden valvonta. Varo käynnistysnykäystä, joka voi olla erittäin voimakas. Huuhtele osat vedellä pumpun purkamisen jälkeen. Älä ylitä pumpun enimmäistyöpainetta. Älä avaa huohotus- tai tyhjennysventtiilejä äläkä irrota tulppia järjestelmän ollessa paineistettu. Varmista, että pumppu on eristetty järjestelmästä ja että paine on laskettu pois ennen pumpun purkamista, tulppien poistamista tai putkiston irrottamista. Älä milloinkaan käytä pumppua ilman että kytkinsuojus on asianmukaisesti paikalleen asennettuna. Pidä aina mielessä tulvimisen, sähköonnettomuuksien ja palovammojen vaara. Älä koskaan kuumenna kunnonvalvontamonitoria suurempaan lämpötilaan kuin 149 C. Älä koskaan altista kunnonvalvontamonitoria avotulelle. Älä käytä kunnonvalvontalaitetta etikkahappoa sisältävissä ympäristöissä. Käytä aina suojakäsineitä. Pumppu ja kunnonvalvontamonitori voivat olla kuumia. Kemikaalien puhdistaminen silmistä 1. Pidä sormillasi silmäluomia irti silmien pinnalta. 2. Huuhtele silmiä vähintään 15 minuutin ajan. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 7

10 Johdanto ja turvallisuus (jatkuu) Käytä silmähuuhdetta tai juoksevaa vettä. 3. Hakeudu lääkäriin. Kemikaalien puhdistaminen keholta 1. Riisu likaantuneet vaatteet. 2. Pese ihoa saippualla ja vedellä vähintään yhden minuutin ajan. 3. Hakeudu lääkärin hoitoon, jos on tarpeen. Ex-hyväksyttyjen tuotteiden turvallisuusmääräykset mahdollisesti räjähdysherkässä ympäristössä ATEXin kuvaus Yleisiä ohjeita ATEX-direktiivit ovat Euroopassa käytettyjä sähköisiä ja sähköä käyttämättömiä laitteita koskevia määritteitä. ATEX-säännökset koskevat mahdollisesti räjähdysherkkiä ympäristöjä sekä tällaisissa ympäristöissä käytettävien laitteiden ja turvajärjestelmien standardeja. ATEX-vaatimukset ovat käyttökelpoisia muuallakin kuin Euroopassa. Ne ovat hyviä ohjeita asennettaessa laitteita mahdollisesti räjähdysherkkään ympäristöön. ATEX-vastaavuus on voimassa vain, kun pumppuyksikköä käytetään oman käyttötarkoituksensa mukaisessa käytössä, esimerkiksi sille tarkoitetulla hydraulisella alueella. Käyttöehtoja ei saa muuttaa ilman valtuutetun ITT-edustajan hyväksyntää. Asennettaessa ATEX-yhteensopivia pumppuja on noudatettava seuraavia ohjeita: ATEX-hyväksytyt laitteet on aina asennettava direktiivin ja sovellettavissa olevien standardien (IEC/ EN ) mukaisesti. FM-hyväksyttyjä tuotteita ei saa asentaa paikkoihin, jotka on määritetty vaarallisiksi kansallisten sähkösäännösten ANSI/NFPA mukaan. Henkilöstövaatimukset VAROITUS: Asennus-, käyttö- ja huolto-opas esittävät selkeästi yksiköiden hyväksytyt purkamistavat. Näitä tapoja tulee noudattaa. Laitteeseen jäänyt neste voi laajentua äkillisesti ja aiheuttaa rajun räjähdyksen ja vammoja. Älä koskaan kuumenna juoksupyöriä, potkureita tai niiden kiinnityslaitteita irrotuksen apuna. Mikäli sinulla on mitä tahansa kysymyksiä koskien näitä vaatimuksia, suunniteltua käyttöä tai laitteiden mahdollisesti vaativia muutostöitä, ota yhteys ITT-edustajaan ennen työhön ryhtymistä. ITT ei vastaa ammattitaidottoman eikä valtuuttamattoman henkilöstön tekemästä työstä. Seuraavassa esitetään henkilöstöä koskevat vaatimukset käytettäessä Ex-hyväksyttyjä tuotteita mahdollisesti räjähdysalttiissa ympäristöissä: Kaikissa tuotteita koskevissa töissä on käytettävä valtuutettuja sähköasentajia ja ITT:n hyväksymiä mekaanikkoja. Räjähdysalttiissa ympäristöissä tehtävälle asennukselle on olemassa erityismääräyksiä. Kaikkien käyttäjien tulee olla tietoisia sähkövaarasta sekä vaara-alueilla esiintyvän kaasun ja/tai höyryn kemiallisista/fysikaalisista ominaisuuksista. Ex-hyväksyttyjen tuotteiden huoltotyöt on suoritettava kansallisten tai kansainvälisten standardien mukaan (IEC/EN ). Tuotetta ja tuotteen käsittelyä koskevat vaatimukset Seuraavassa esitetään tuotetta ja tuotteen käsittelyä koskevat vaatimukset käytettäessä Ex-hyväksyttyjä tuotteita mahdollisesti räjähdysalttiissa ympäristöissä: Käytä tuotetta ainoastaan hyväksyttyjen, pumpun nimikilpiin merkittyjen moottoritietojen mukaisesti. Ex-hyväksytty tuote ei milloinkaan saa käydä kuivana normaalikäytön aikana. Kuivakäynti huollon ja tarkastuksen aikana on sallittu ainoastaan määritetyn alueen ulkopuolella. Älä milloinkaan käynnistä pumppua ilman asianmukaista esitäyttöä. 8 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

11 Valvonnassa käytettävät laitteet Varmista ennen tuotteen käytön aloittamista, että tuote ja ohjaustaulu ovat eristettyjä virtalähteestä ja ja ohjauspiiristä, niin ettei niistä voi tulla jännitteellisiä. Älä avaa tuotetta virran ollessa kytkettynä tai räjähdysherkkää kaasua sisältävässä ympäristössä. Varmista, että lämpökytkimet on kytketty suojapiiriin tuotteen hyväksynnän mukaisesti. Pinnankorkeuden säätimillä tehtävän automaattisen pinnankorkeuden valvonnan yhteydessä vaaditaan yleensä luonnostaan vaarattomat piirit, jos asennus on suoritettu alueella 0. Kiinnikkeiden venymisrajan tulee olla hyväksyntäpiirroksessa ja tuote-erittelyssä esitettyjen mukainen. Varmista, että laitetta hoidetaan asianmukaisesti: Tarkkaile pumpun osia ja nesteen loppulämpötila. Huolehdi laakerien asianmukaisesta voitelusta. Älä muuta laitteiston kokoonpanoa ilman valtuutetun ITT-edustajan lupaa. Käytä vain valtuutetun ITT-edustajan toimittamia osia. Käytä lisävarokeinona toiminnan seurantalaitteita. Toiminnan seurantalaitteita ovat muiden muassa: Painemittarit Virtausmittarit Tasonilmaisimet Moottorin kuormituslukemat Lämpötila-anturit Laakereiden valvontalaitteet Vuotoilmaisimet PumpSmart-ohjausjärjestelmä Johdanto ja turvallisuus (jatkuu) Tuotteen hyväksyntästandardit Vakiostandardit CSA-sertifiointi Kaikki vakiotuotteet on hyväksytty CSA-standardien mukaisesti Kanadassa ja UL-standardien mukaisesti USA:ssa. Käyttöyksikön suojausaste noudattaa IP68-määrityksiä. Nimikilvessä ilmoitetaan suurin sallittu upotus, IEC standardin mukaan. Kaikki sähköiset arvot ja moottorien suorituskyky ovat IEC :n mukaisia. Luonnostaan vaarattomuus: luokka I, Div. 1, ryhmät A, B, C, D Luokka II, Div. 1, luokat E, F, G Luokka III Sertifioitu Kanadan ja Yhdysvaltain vaatimusten mukaisesti SARJANRO & VALMISTUSVUOSI TÄHÄN. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 9

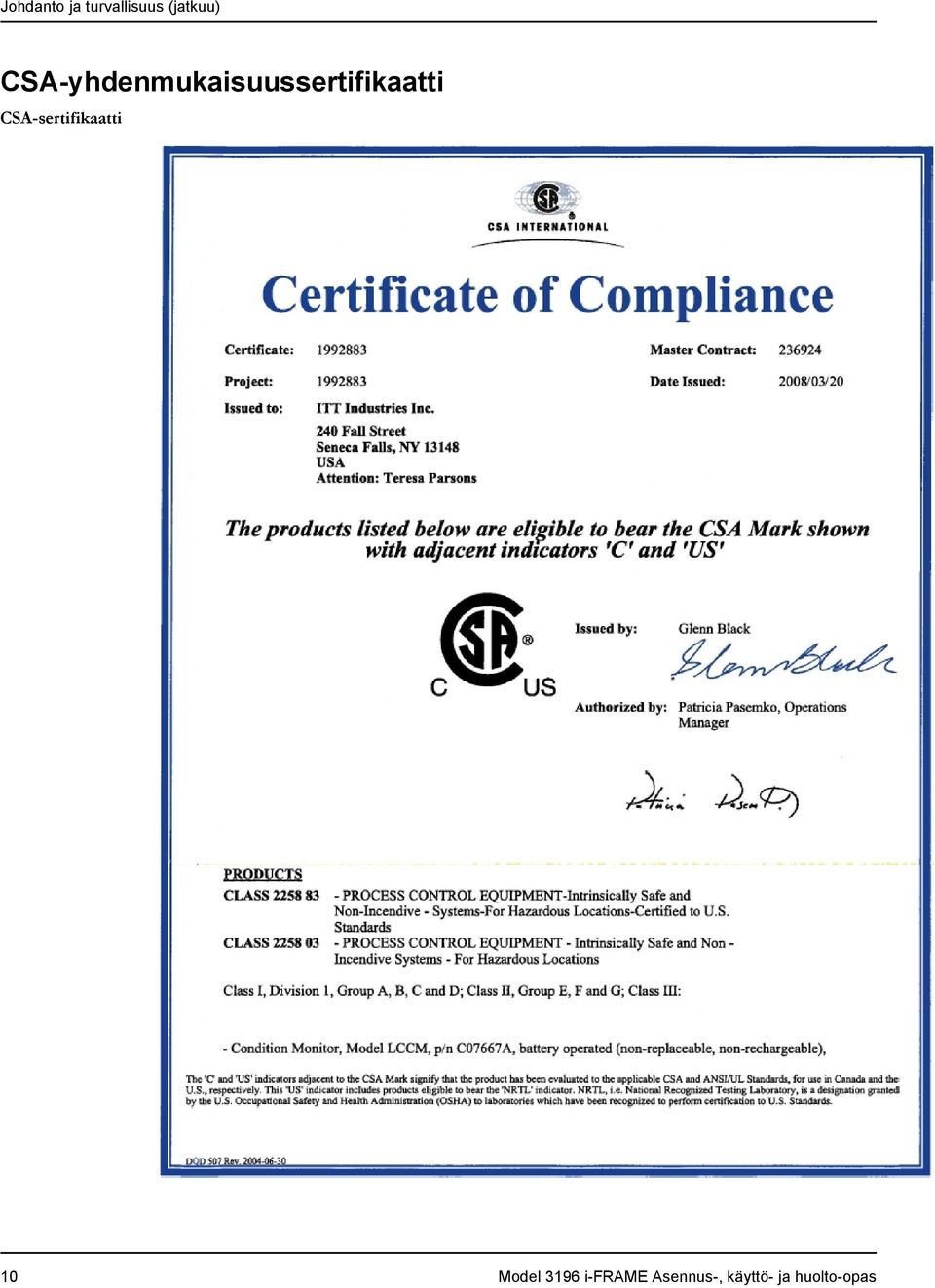

12 Johdanto ja turvallisuus (jatkuu) CSA-yhdenmukaisuussertifikaatti CSA-sertifikaatti 10 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

13 Johdanto ja turvallisuus (jatkuu) Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 11

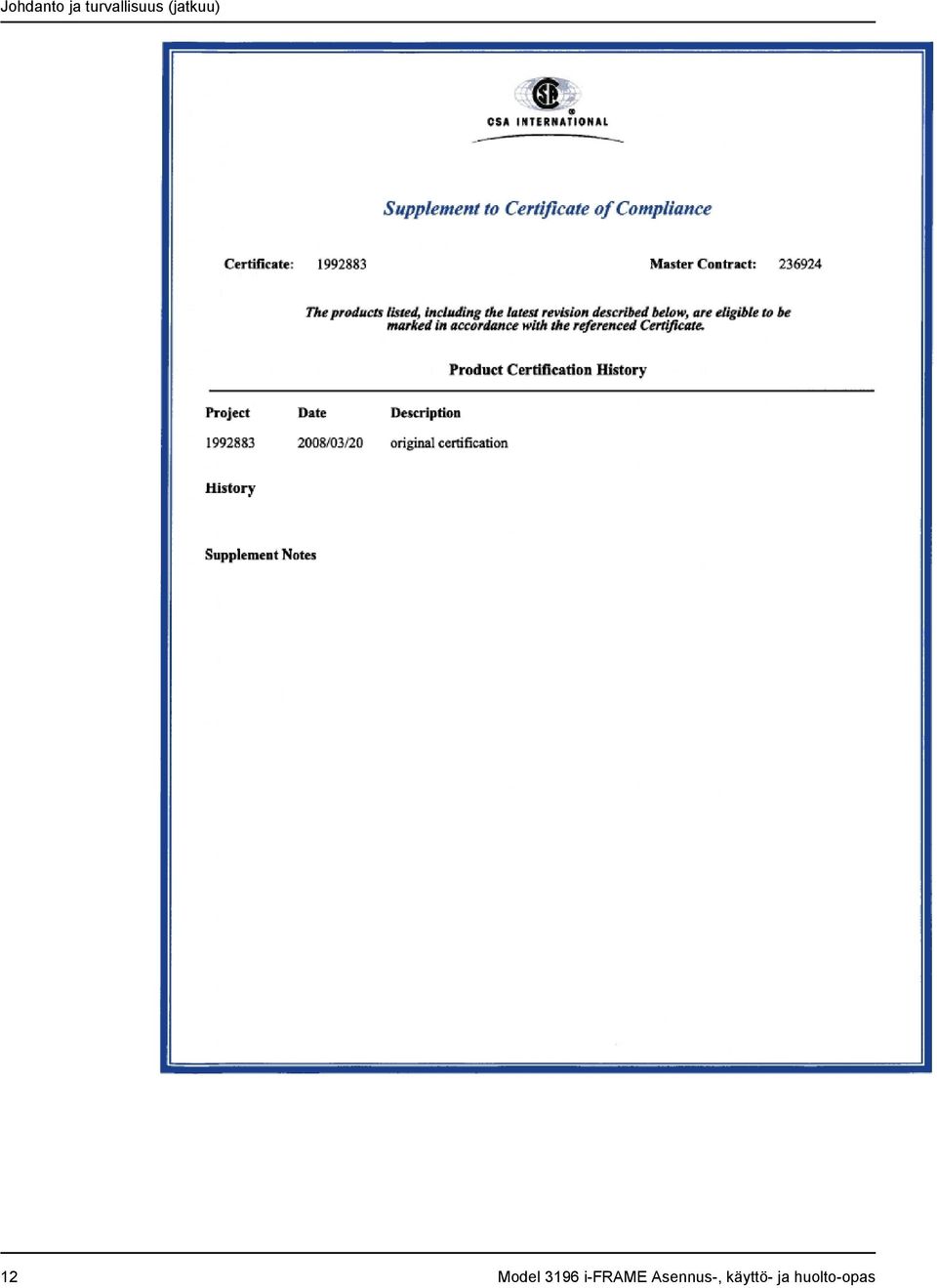

14 Johdanto ja turvallisuus (jatkuu) 12 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

15 Johdanto ja turvallisuus (jatkuu) Tuotteen takuu Henkilöstövaatimukset Muutokset ja varaosat Kaikissa vakio- tai räjähdyksenkestäviä tuotteita koskevissa töissä on käytettävä valtuutettuja sähköasentajia ja ITT:n hyväksymiä mekaanikkoja. ITT ei vastaa ammattitaidottoman eikä valtuuttamattoman henkilöstön tekemästä työstä. Tuotteeseen ja asennukseen ei saa tehdä muutoksia neuvottelematta ensin ITT:n kanssa. Vain alkuperäisten, ITT:n hyväksymien varaosien ja varusteiden käyttäminen on sallittua. Muunlaisten osien käyttäminen voi mitätöidä kaikki takuut tai korvauksia koskevat vaatimukset. Vain räjähdyskäyttöön hyväksyttyjen, ITT:n hyväksymien varaosien ja tarvikkeiden käyttäminen on sallittua räjähdyskäyttöön hyväksytyissä tuotteissa. Korvausvaatimukset Takuuvaatimuksia koskevissa kysymyksissä tulee ottaa yhteyttä omaan ITT:n edustajaan. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 13

16 Kuljetus ja säilytys Kuljetus ja säilytys Yksikön saapuminen 1. Tarkista pakkauksen toimituksen yhteydessä, onko siinä vahingoittuneita tai puuttuvia osia. 2. Kirjaa huomautukset vaurioituneista tai puuttuvista osista kuittiin ja rahtikirjaan. 3. Tee valitus kuljetusyritykselle, jos kaikki ei ole kunnossa. Pakkauksen purkaminen 1. Irrota pakkausmateriaalit yksiköstä. Pumpun käsittely Hävitä pakkausmateriaalit paikallisten säädösten mukaisesti. 2. Tarkista yksikkö ja määritä, ovatko jotkut osat vioittuneet ja puuttuuko jotain. 3. Jos virheitä löytyy, ota yhteys ITT-edustajaasi. VAROITUS: Varmista, ettei pumppu pääse pyörimään tai kaatumaan ja vahingoittamaan ihmisiä tai omaisuutta. Näissä pumpuissa käytetään keraamisia piikarbidiosia. Älä pudota pumppua tai altista sitä iskuille, sillä muuten sisäiset keraamiset osat voivat vaurioitua. Nostomenetelmät HUOMAUTUS: Käytä riittävän voimakasta trukkia tai kattonosturia siirtäessäsi lavaa, jolla pumppuyksikkö on. Jos näin ei toimita, laitteisto voi vaurioitua. VAROITUS: Kootut yksiköt ja niiden osat ovat painavia. Laitteen virheellinen nostaminen ja tukeminen saattaa aiheuttaa vakavan ruumiinvamman ja/tai vaurioittaa pumppua. Nosta laitetta ainoastaan erityisesti merkityistä nostopisteistä. Nostolaitteiden, kuten silmukkapultit, hihnat ja levittimet, on oltava luokiteltuja, valikoituja ja käytettyjä koko nostetulle taakalle. Pumppu ja osat voivat olla painavia. Muista käyttää asianmukaisia nostotapoja ja käyttää aina teräskärkisiä kenkiä. Jos näin ei toimita, seurauksena voi olla fyysinen vamma tai laitevaurio. Älä kiinnitä akselin päihin nostoköysiä. Taulukko 1: Menetelmät Pumpputyyppi Pelkkä pumppu, jossa ei ole nostokahvoja Pelkkä pumppu, jossa on nostokahvat Alustaan kiinnitetty pumppu Kiinnitetty Polyshield ANSI Combon päälle Nostomenetelmä Käytä sopivaa nostohihnaa, joka on kiinnitetty kiinteisiin kohtiin, kuten pesään, laippoihin tai runkoon. Nosta pumppua kahvoista. Käytä nostohihnoja, jotka kulkevat pumpun pesän ja voimanlähteen ali tai pohjan raiteiden ali. Lue erilliset tiedot Polyshield ANSI Combosta. Esimerkkejä 14 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

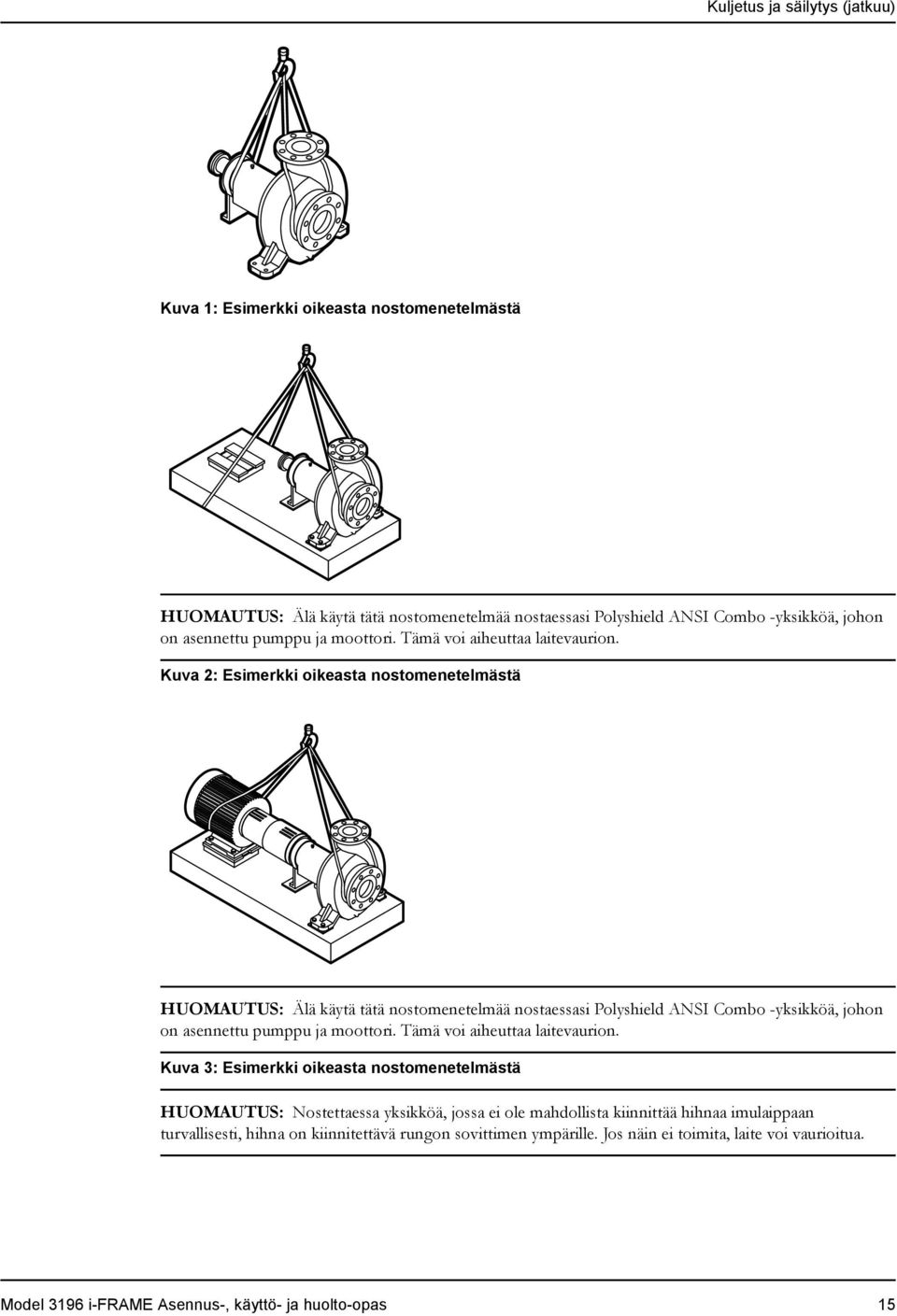

17 Kuljetus ja säilytys (jatkuu) Kuva 1: Esimerkki oikeasta nostomenetelmästä HUOMAUTUS: Älä käytä tätä nostomenetelmää nostaessasi Polyshield ANSI Combo -yksikköä, johon on asennettu pumppu ja moottori. Tämä voi aiheuttaa laitevaurion. Kuva 2: Esimerkki oikeasta nostomenetelmästä HUOMAUTUS: Älä käytä tätä nostomenetelmää nostaessasi Polyshield ANSI Combo -yksikköä, johon on asennettu pumppu ja moottori. Tämä voi aiheuttaa laitevaurion. Kuva 3: Esimerkki oikeasta nostomenetelmästä HUOMAUTUS: Nostettaessa yksikköä, jossa ei ole mahdollista kiinnittää hihnaa imulaippaan turvallisesti, hihna on kiinnitettävä rungon sovittimen ympärille. Jos näin ei toimita, laite voi vaurioitua. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 15

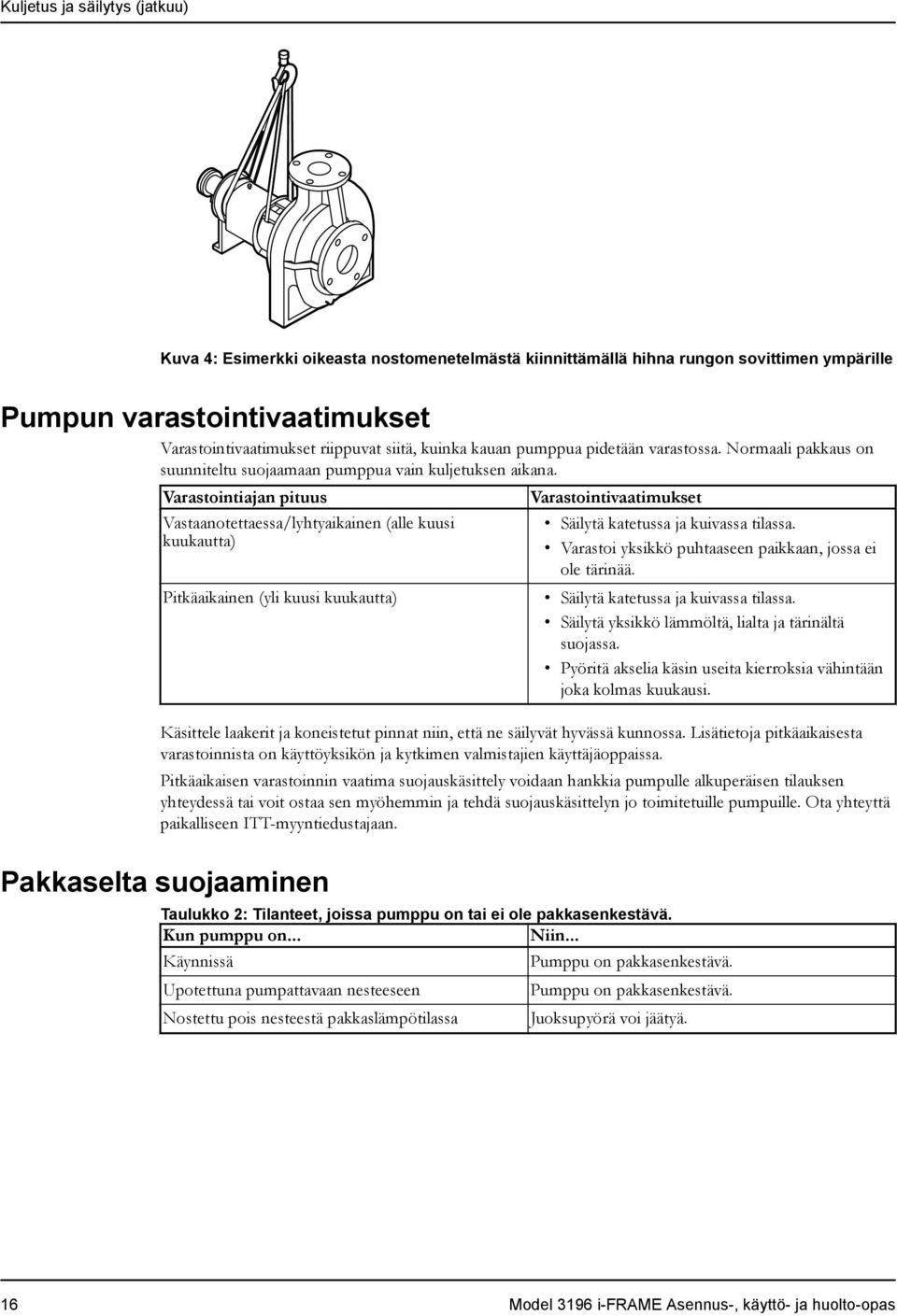

18 Kuljetus ja säilytys (jatkuu) Kuva 4: Esimerkki oikeasta nostomenetelmästä kiinnittämällä hihna rungon sovittimen ympärille Pumpun varastointivaatimukset Varastointivaatimukset riippuvat siitä, kuinka kauan pumppua pidetään varastossa. Normaali pakkaus on suunniteltu suojaamaan pumppua vain kuljetuksen aikana. Varastointiajan pituus Vastaanotettaessa/lyhtyaikainen (alle kuusi kuukautta) Pitkäaikainen (yli kuusi kuukautta) Varastointivaatimukset Säilytä katetussa ja kuivassa tilassa. Varastoi yksikkö puhtaaseen paikkaan, jossa ei ole tärinää. Säilytä katetussa ja kuivassa tilassa. Säilytä yksikkö lämmöltä, lialta ja tärinältä suojassa. Pyöritä akselia käsin useita kierroksia vähintään joka kolmas kuukausi. Käsittele laakerit ja koneistetut pinnat niin, että ne säilyvät hyvässä kunnossa. Lisätietoja pitkäaikaisesta varastoinnista on käyttöyksikön ja kytkimen valmistajien käyttäjäoppaissa. Pitkäaikaisen varastoinnin vaatima suojauskäsittely voidaan hankkia pumpulle alkuperäisen tilauksen yhteydessä tai voit ostaa sen myöhemmin ja tehdä suojauskäsittelyn jo toimitetuille pumpuille. Ota yhteyttä paikalliseen ITT-myyntiedustajaan. Pakkaselta suojaaminen Taulukko 2: Tilanteet, joissa pumppu on tai ei ole pakkasenkestävä. Kun pumppu on... Niin... Käynnissä Upotettuna pumpattavaan nesteeseen Nostettu pois nesteestä pakkaslämpötilassa Pumppu on pakkasenkestävä. Pumppu on pakkasenkestävä. Juoksupyörä voi jäätyä. 16 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

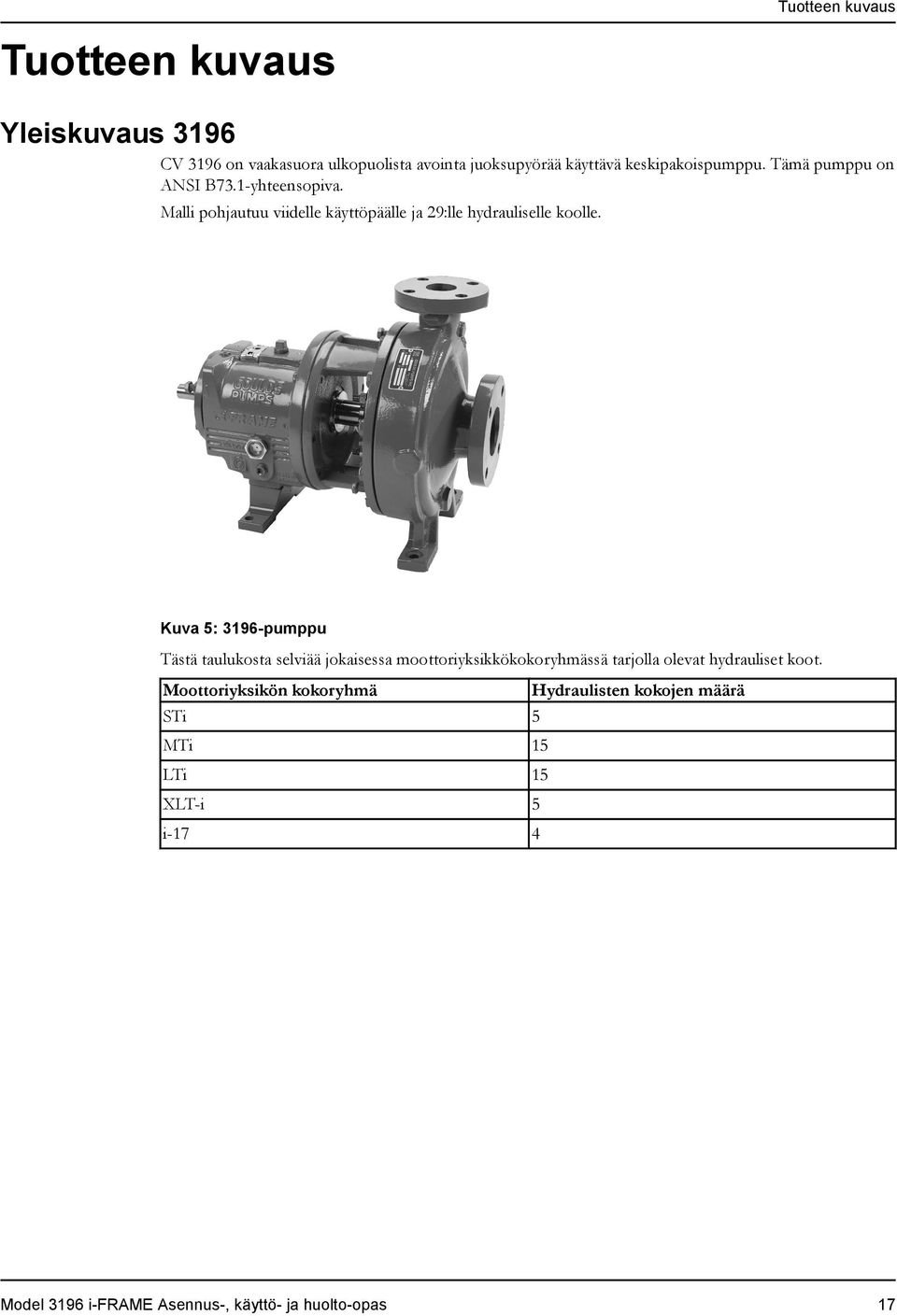

19 Tuotteen kuvaus Tuotteen kuvaus Yleiskuvaus 3196 CV 3196 on vaakasuora ulkopuolista avointa juoksupyörää käyttävä keskipakoispumppu. Tämä pumppu on ANSI B73.1-yhteensopiva. Malli pohjautuu viidelle käyttöpäälle ja 29:lle hydrauliselle koolle. Kuva 5: 3196-pumppu Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Moottoriyksikön kokoryhmä Hydraulisten kokojen määrä STi 5 MTi 15 LTi 15 XLT-i 5 i-17 4 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 17

20 Tuotteen kuvaus (jatkuu) Osakuvaus 3196 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 6: 3196 osakuvaus Tässä taulukossa kuvataan pumppupesän osia. Taulukko 3: Kotelo Osa Poistopää Kammion tuuletus Tiiviste Kiinnitysmenetelmä Vakiolaippa Vaihtoehtoiset laipat Kuvaus Ylä-keskiosa Itsetuulettuva Täysin umpinainen Valmiiksi asennettua jalkatukea käytetään putkijännitteiden aiheuttamien kohdistusvirheiden ja vääntymien ehkäisemiseksi. Tasapintainen uurteinen ANSI-laippa Yksi seuraavista laippavaihtoehdoista on valittavissa: ANSI-luokan 150 korotettu, uurteinen laippa ANSI-luokan 300 tasapintainen, uurteinen laippa ANSI-luokan 300 korotettu, uurteinen laippa Juoksupyörä Juoksupyörä on täysin avoin kiinnitetty kierteillä akseliin Kierteet on eristetty pumpattavasta aineesta Teflon -O-renkaalla. 18 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

21 Tuotteen kuvaus (jatkuu) Kansi Vakiotiiviste Malli 3196 on saatavana varustettuna tiivistepesän suojuksella, joka on suunniteltu liukurenkaita ja BigBore- tai TaperBore PLUS -tiivistyskammiota varten. Vaihtoehtoinen tiiviste saatavana dynaaminen tiiviste, joka pumppaa nesteen siipipyörän avulla pois tiivistepesästä pumpun ollessa käynnissä. Staattinen tiiviste estää vuotamisen pumpun ollessa sammutettuna. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 4: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Akseli Laakerit Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i-17 Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Yleiskuvaus 3198 CV 3198 on vaakasuora ulkopuolista avointa juoksupyörää käyttävä keskipakoispumppu. Tämä pumppu on ANSI B73.1-yhteensopiva. Se on valmistettu Teflonilla pinnoitetusta pallografiittivaluraudasta, joka kestää voimakkaasti syövyttäviä aineita. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 19

22 Tuotteen kuvaus (jatkuu) Malli pohjautuu kahdelle käyttöpäälle ja neljälle hydrauliselle pumppukoolle. Osakuvaus 3198 Kuva 7: 3198-pumppu Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Pumpun kokoryhmä Hydraulisten kokojen määrä STi 1 MTi 3 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 8: 3198 osakuvaus Tässä taulukossa kuvataan pumppupesän osia. 20 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

23 Tuotteen kuvaus (jatkuu) Taulukko 5: Kotelo Osa Poistopää Kammion tuuletus Tiiviste Kiinnitysmenetelmä Vakiolaippa Valmistusmateriaali Kuvaus Ylä-keskiosa Itsetuulettuva Teflon -rakenteinen tiiviste, jossa on kokoonpuristuva täyte, joka tuottaa varman tiivistyksen pienellä kiristysvoimalla. Valmiiksi asennettua jalkatukea käytetään putkijännitteiden ja vääntymien aiheuttamien kohdistusvirheiden ehkäisemiseksi. ANSI-luokan 150 korotettu laippa Pallografiittivalurauta, päällystetty PFA-teflonilla syöpymisen ehkäisemiseksi. Juoksupyörä Kansi Juoksupyörä on täysin avoin kiinnitetty kierteillä akseliin valmistettu PFA Teflonilla päällystetystä teräksestä Teräskappale mahdollistaa kierteet ja juoksupyörän tuen ja jäykkyyden, joka tarvitaan juoksupyörän kiinnittämiseen. Kierteet on eristetty pumpattavasta aineesta Teflon-O-renkaalla. Vakiokansi 318 on varustettu PFA Teflon-pinnoitetulla kannella, joka mahdollistaa kiinteän yksittäisen ulkopuolisen tiivisteen. Vaihtoehtoiset kannet saatavana pulttikiinnitteinen metallinen tiivistyskammio tavanomaista vastakkaista kaksoistiivistettä varten PFA Teflon-pinnoitettu vakiokokoinen tiivistepesän suojus tavanomaista yksittäistä kiinteän istukan sisä- tai ulkotiivistettä varten. Kasettitiivisteitä varten on saatavana ETFE Tefzel-pinnoitettu BigBore-tiivistyskammio. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 6: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i-17 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 21

24 Tuotteen kuvaus (jatkuu) Osa Akseli Laakerit Kuvaus Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Yleiskuvaus on vaakasuora, automaattisesti esitäyttyvä, ulkopuolista avointa juoksupyörää käyttävä keskipakoispumppu. Malli pohjautuu kolmelle käyttöpäälle ja kahdeksalle hydrauliselle pumppukoolle. Kuva 9: 3796-pumppu Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Pumpun kokoryhmä Hydraulisten kokojen määrä STi 2 MTi 6 LTi 6 22 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

25 Tuotteen kuvaus (jatkuu) Osakuvaus 3796 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 10: 3796 osakuvaus Tässä taulukossa kuvataan pumppupesän osia. Taulukko 7: Kotelo Osa Poistopää Kammion tuuletus Esitäyttökammio Tiiviste Kiinnitysmenetelmä Vakiolaippa Valinnainen lämmitin Kuvaus Ylä-keskiosa Itsetuulettuva yhteenvalettu mahdollistaen ilman poistumisen automaattisessa esitäytössä täysin umpinainen Valmiiksi asennettua jalkatukea käytetään putkijännitteiden ja vääntymien aiheuttamien kohdistusvirheiden ehkäisemiseksi. ANSI-luokan 150 korotettu, uurteinen laippa Uppolämmitin, joka estää esitäyttökammiossa olevan nesteen jäätymisen ulkokäytössä Juoksupyörä Juoksupyörä on täysin avoin kiinnitetty kierteillä akseliin Kierteet on eristetty pumpattavasta aineesta Teflon-O-renkaalla. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 23

26 Tuotteen kuvaus (jatkuu) Kansi Vakiotiiviste Malli 3796 on saatavana varustettuna tiivistepesän suojuksella, joka on suunniteltu liukurenkaita ja BigBore- tai TaperBore PLUS -tiivistyskammiota varten. Vaihtoehtoinen tiiviste saatavana dynaaminen tiiviste, joka pumppaa nesteen siipipyörän avulla pois tiivistepesästä pumpun ollessa käynnissä. Staattinen tiiviste estää vuotamisen pumpun ollessa sammutettuna. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 8: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Akseli Laakerit Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i-17 Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Yleiskuvaus CV 3196 CV 3196 on vaakasuora ulkopuolista puoliavointa juoksupyörää käyttävä keskipakoispumppu. Pumppu on suunniteltu käsittelemään seuraavan tyyppisiä aineita: raskaat tai kuitupitoiset massat ilmaa tai kaasua sisältävät nesteet helposti leikkautuvat nesteet 24 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

27 Tuotteen kuvaus (jatkuu) Malli pohjautuu neljälle käyttöpäälle ja seitsemälle hydrauliselle pumppukoolle. Kuva 11: CV 3196 Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Pumpun kokoryhmä Hydraulisten kokojen määrä STi 1 MTi 4 LTi 5 XLT-i 1 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 25

28 Tuotteen kuvaus (jatkuu) Osakuvaus CV 3196 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 12: CV 3196 osakuvaus Tässä taulukossa kuvataan pumppupesän osia. Taulukko 9: Kotelo Osa Poistopää Tiiviste Kiinnitysmenetelmä Vakiolaippa Kuvaus Tangentiaalinen, lisävarusteina saatavana liitännät tuuletusta, huuhtelua ja kiintoaineiden puhdistusta varten. Täysin umpinainen Valmiiksi asennettua jalkatukea käytetään putkijännitteiden aiheuttamien kohdistusvirheiden ja vääntymien ehkäisemiseksi. ANSI-luokan 150 tasapintainen, uurteinen laippa Juoksupyörä Juoksupyörä on täysin avoin ja erillään pesästä varustettu käyrillä siivekkeillä kiinnitetty kierteillä akseliin Kierteet on eristetty pumpattavasta aineesta Teflon-O-renkaalla. 26 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

29 Tuotteen kuvaus (jatkuu) Kansi Vakiotiiviste Malli CV 3196 on saatavana varustettuna tiivistepesän suojuksella, joka on suunniteltu liukurenkaita ja BigBore- tai TaperBore PLUS -tiivistyskammiota varten. Vaihtoehtoinen tiiviste saatavana dynaaminen tiiviste, joka pumppaa nesteen siipipyörän avulla pois tiivistepesästä pumpun ollessa käynnissä. Staattinen tiiviste estää vuotamisen pumpun ollessa sammutettuna. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 10: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Akseli Laakerit Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i-17 Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Yleiskuvaus HT 3196 HT 3196 on vaakasuora, keskiviiva-asennettava, ulkopuolista avointa juoksupyörää käyttävä keskipakoispumppu. Tämä pumppu on ANSI B73.1-yhteensopiva. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 27

30 Tuotteen kuvaus (jatkuu) Malli pohjautuu neljälle käyttöpäälle ja 28:lle hydrauliselle koolle. Kuva 13: HT 3196-pumppu Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Pumpun kokoryhmä Hydraulisten kokojen määrä STi 6 MTi 16 LTi 17 XLT-i 5 28 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

31 Tuotteen kuvaus (jatkuu) Osakuvaus HT 3196 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 14: HT 3196 osakuvaus Tässä taulukossa kuvataan pumppupesän osia. Taulukko 11: Kotelo Osa Poistopää Kammion tuuletus Kiinnitysmenetelmä Vakiolaippa Kuvaus Ylä-keskiosa Itsetuulettuva Keskiviivakiinnitteinen, kestää putkiston lämpöjännitteiden aiheuttamia kohdistusvirheitä ja vääntymiä. Säilyttää myös pystysuoran kohdistuksen korkeissakin lämpötiloissa. ANSI-luokan 300 korotettu, uurteinen laippa. Juoksupyörä Juoksupyörä on täysin avoin kiinnitetty kierteillä akseliin Kierteet on eristetty pumpattavasta aineesta grafiitti-o-renkaalla. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 29

32 Tuotteen kuvaus (jatkuu) Kansi Vakiotiiviste Malli HT 3196 on saatavana varustettuna tiivistepesän suojuksella, joka on suunniteltu liukurenkaita ja BigBore- tai TaperBore PLUS -tiivistyskammiota varten. Vaihtoehtoinen tiiviste saatavana dynaaminen tiiviste, joka pumppaa nesteen siipipyörän avulla pois tiivistepesästä pumpun ollessa käynnissä. Staattinen tiiviste estää vuotamisen pumpun ollessa sammutettuna. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 12: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Akseli Laakerit Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i-17 Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Yleiskuvaus LF 3196 LF 3196 on vaakasuora ulkopuolista avointa juoksupyörää käyttävä keskipakoispumppu. Tämä pumppu on ANSI B73.1-yhteensopiva. Se on suunniteltu pienen virtaaman ja suuren nestekorkeuden sovelluksiin. 30 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

33 Tuotteen kuvaus (jatkuu) Malli pohjautuu kolmelle käyttöpäälle ja neljälle hydrauliselle koolle. Osakuvaus LF 3196 Kuva 15: LF 3196-pumppu Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Pumpun kokoryhmä Hydraulisten kokojen määrä STi 2 MTi 2 LTi 2 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 16: LF 3196 osakuvaus Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 31

34 Tuotteen kuvaus (jatkuu) Tässä taulukossa kuvataan pumppupesän osia. Taulukko 13: Kotelo Osa Poistopää Kammion tuuletus Tiiviste Kiinnitysmenetelmä Vakiolaippa Vaihtoehtoiset laipat Kuvaus Ylä-keskiosa Itsetuulettuva Täysin umpinainen Valmiiksi asennettua jalkatukea käytetään putkijännitteiden ja vääntymien aiheuttamien kohdistusvirheiden ehkäisemiseksi. ANSI-luokan 150 korotettu, uurteinen laippa on vakiona 4 tuuman, 8 tuuman ja 10 tuuman kokoluokissa ANSI-luokan 300 korotettu, uurteinen laippa on vakiona 13 tuuman kokoluokassa ANSI-luokan 300 korotettu, uurteinen laippa on vaihtoehtona 4 tuuman, 8 tuuman ja 10 tuuman kokoluokissa. Juoksupyörä Kansi Juoksupyörä on täysin avoin radiaalisin siivekkein ja tasapainotusrei'in kiinnitetty kierteillä akseliin Kierteet on eristetty pumpattavasta aineesta Teflon-O-renkaalla. Vakiotiiviste Malli LF 3196 on saatavana varustettuna tiivistepesän suojuksella, joka on suunniteltu liukurenkaita ja BigBore- tai TaperBore PLUS -tiivistyskammiota varten. Vaihtoehtoinen tiiviste saatavana dynaaminen tiiviste, joka pumppaa nesteen siipipyörän avulla pois tiivistepesästä pumpun ollessa käynnissä. Staattinen tiiviste estää vuotamisen pumpun ollessa sammutettuna. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 14: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

35 Tuotteen kuvaus (jatkuu) Osa Akseli Laakerit Kuvaus Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Yleiskuvaus NM 3196 NM 3196 on vaakasuora ulkopuolista avointa juoksupyörää käyttävä keskipakoispumppu. Tämä pumppu on ANSI B73.1-yhteensopiva. Se on valmistettu kuituvahvisteisesta vinyyliesteristä, joka kestää voimakkaasti syövyttäviä aineita. Malli pohjautuu kahdelle käyttöpäälle ja 13:lle hydrauliselle koolle. Kuva 17: NM 3196-pumppu Tästä taulukosta selviää jokaisessa moottoriyksikkökokoryhmässä tarjolla olevat hydrauliset koot. Pumpun kokoryhmä Hydraulisten kokojen määrä STi 5 MTi 8 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 33

36 Tuotteen kuvaus (jatkuu) Osakuvaus NM 3196 Kotelo Juoksupyörä Kansi Käyttöpää HT 3196 CV 3196 LF 3196 NM Kuva 18: NM 3196 osakuvaus Tässä taulukossa kuvataan pumppupesän osia. Taulukko 15: Kotelo Osa Poistopää Kammion tuuletus Tiivistys Kiinnitysmenetelmä Vakiolaippa Valmistusmateriaali Kuvaus Ylä-keskiosa Itsetuulettuva Viton O-rengas Valmiiksi asennettua jalkatukea käytetään putkijännitteiden ja vääntymien aiheuttamien kohdistusvirheiden ehkäisemiseksi. ANSI-luokan 150 tasapintainen laippa Kuituvahvisteinen vinyyliesteri, uurrettu kestävyyden lisäämiseksi Juoksupyörä Kansi Juoksupyörä on täysin avoin kiinnitetty kierteillä akseliin valmistettu kuituvahvisteisesta vinyyliesteristä valettuna Hastelloy C -kappaleen päälle. Tämä mahdollistaa kierteet ja juoksupyörän tuen ja jäykkyyden, joka tarvitaan juoksupyörän kiinnittämiseen. Kierteet on eristetty pumpattavasta aineesta Teflon-O-renkaalla. NM 3196 on toimitetaan seuraavilla koteloilla 34 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas

37 Vakiokansi kuituvahvisteinen vinyyliesterikansi, joka mahdollistaa kiinteän ulkopuolisen yksittäistiivisteen. Vaihtoehtoinen kansi taustalevyyn on saatavana myös sisäinen ohitushuuhtelu. tiivistyskammioon on saatavana pultti tavanomaista vastakkain olevaa kaksoistiivistettä varten. Tässä taulukossa esitellään käyttöpään tärkeimmät osat. Taulukko 16: Käyttöpää Osa Kuvaus Rungon sovitin Käyttöpää Akseli Laakerit Tuotteen kuvaus (jatkuu) Pallografiittivalurautaisessa sovittimessa on koneistettu huullosliitos tiivistyskammion/tiivistepesän suojaamiseksi tarkka ohjaustappiliitos laakerirunkoon sovitettuna. Mallin 3198 rungon sovittimessa on samat ominaisuudet, mutta eri mitat pumpun Teflon-pinnoitetta varten. Rivoilla varustettu putkijäähdytin on vakiona mallissa HT 3196, ja se sisältää myös valinnaisen öljynjäähdytyksen. Vakiona on öljykylpyvoitelu. Öljy- tai rasvavoitelusta voidaan siirtyä öljysumuvoiteluun ilman koneistusta. Uudelleen rasvattavat laakerit ja öljysumuvoitelu ovat lisävarusteita. Öljynpinnan tasoa voidaan tarkastella tarkastuslasin läpi. Käyttöpää on tiivistetty sokkelotiivisteiden avulla. Käyttöpäätä valmistetaan seuraavina kokoina: STi MTi LTi XLT-i i-17 Akseli toimitetaan holkilla tai ilman. Varustettuna Teflon-holkilla mallin 3198 akseli on holkin alla pyälletty holkin kytkennän varmistamiseksi. Sisäpuolinen laakeri kantaa ainoastaan radiaalikuormia. on pesässä vapaana liikkumaan aksiaalisuunnassa. on yksirivinen urakuulalaakeri. Ulkopuolinen laakeri on olaketta vasten ja lukittu akseliin ja pesään, jolloin se ottaa vastaan radiaalija painekuormat. on kaksirivinen viistokulmalaakeri paitsi malleissa LTi, joissa käytetään kahta yksirivistä viistokulmalaakeria vastakkain asennettuina. Kunnonvalvontamonitorin yleiskuvaus Kuvaus i-frame-kunnonvalvontamonitori on kompaktin kokoinen, paristokäyttöinen kunnonvalvontalaite, joka jatkuvasti mittaa pumpun käyttöpään tärinää ja lämpötilaa. Kunnonvalvontamonitorissa on vilkkuvat punaiset LED-valot, jotka hälyttävät pumpun käyttäjän, kun pumpun esisäädetyt tärinä- ja lämpötilarajat ylittyvät. Tämä tekee pumpun käyttäjälle mahdolliseksi muuttaa prosessia tai pumppua ennen kuin vakavia vaurioita tapahtuu. Kunnonvalvontamonitorissa on myös yksi vihreä LED-valo, joka ilmaisee monitorin olevan toiminnassa ja pariston tehon riittävän. Model 3196 i-frame Asennus-, käyttö- ja huolto-opas 35

38 Tuotteen kuvaus (jatkuu) Hälytystila Lämpötila- ja tärinärajat Muuttuja Pariston elinikä Kunnonvalvontamonitori menee hälytystilaan, kun joko tärinä- tai lämpötilarajat ylittyvät kahden peräkkäisen tietojen luvun aikana kymmenen minuutin ajanjakson kuluessa. Hälytystilan ilmaiseminen tapahtuu kahden punaisen, kahden sekunnin välein vilkkuvan, LED-valon avulla. Lämpötila Tärinä Raja 195 F (91 C) 100 %:n ylitys perustasosta i-frame-kunnonvalvontamonitorin paristoa ei voi korvata uudella. Koko yksikkö on uusittava, kun pariston teho loppuu. Pariston elinikä ei kuulu pumppujen viiden vuoden vakiotakuun piiriin. Tämä taulukko osoittaa kunnonvalvontamonitorin keskimääräisen pariston eliniän normaaleissa ja hälytystilaolosuhteissa. Kunnonvalvontamonitorin toimintatila Pariston elinikä Normaalit käyttö- ja ympäristöolosuhteet Hälytystila Kolmesta viiteen vuotta Yksi vuosi Nimikilven tiedot Tärkeitä tietoja tilausta varten Nimikilpityypit Jokaisessa pumpussa on nimikilpiä, joissa on tietoja pumpusta. Nimikilvet sijaitsevat pesässä ja laakerirungossa. Kun tilaat varaosia, ilmoita seuraavat pumpun tiedot: Malli Koko Sarjanumero Tarvittavien osien numerot Saat suurimman osan tarvittavista tiedoista pumpun pesän nimikilvestä. Katso osien numerot osaluettelosta. Nimikilpi Pumpun pesä Laakerirunko ATEX IECEx Kuvaus Sisältää tietoja pumpun hydraulisista ominaisuuksista. Pumpun koon ilmaisukaava on: Poisto x Imu juoksupyörän nimellinen enimmäishalkaisija tuumina. (Esimerkki: 2x3-8) Sisältää tietoja käytetystä voitelujärjestelmästä. Pumpun pesän nimikilvessä käytetään englantilaisia yksiköitä Pumppuyksikössä saattaa olla ATEX-nimikyltti, joka on kiinnitetty pumppuun, jalustaan tai poistopäähän. Nimikilpi sisältää tiedot tämän pumpun ATEX-määrityksistä. Pumppuyksikössä saattaa olla seuraava IECEx-nimikilpi, joka on kiinnitetty pumppuun ja/tai kiinnitysjalustaan. Nimikilpi sisältää tiedot tämän pumpun IECEx-määrityksistä. 36 Model 3196 i-frame Asennus-, käyttö- ja huolto-opas
