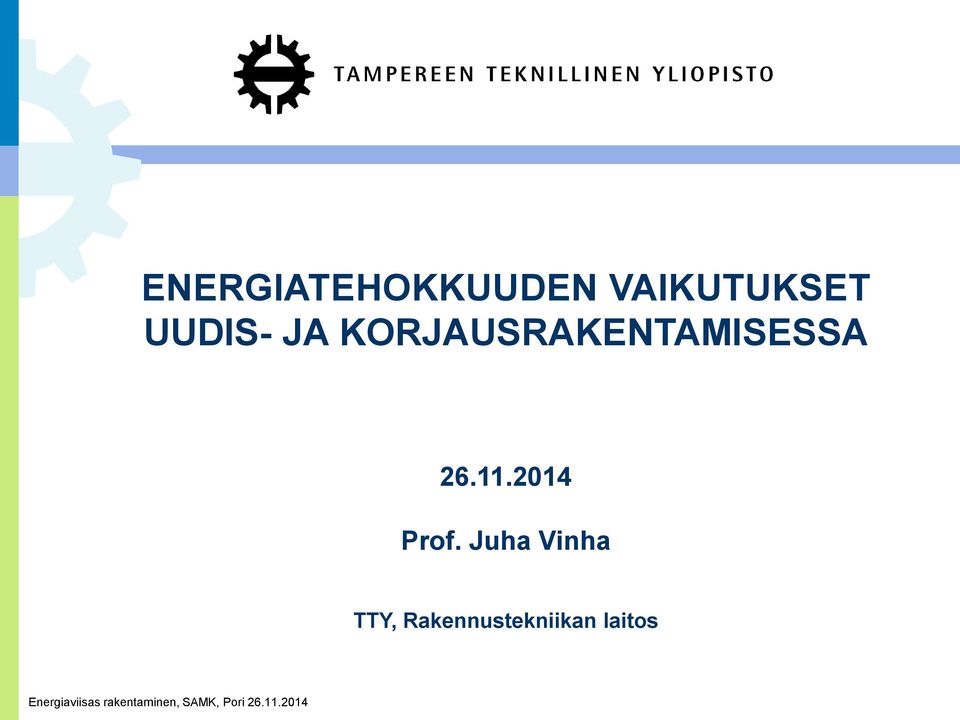

1 ENERGIATEHOKKUUDEN VAIKUTUKSET UUDIS- JA KORJAUSRAKENTAMISESSA Prof. Juha Vinha TTY, Rakennustekniikan laitos

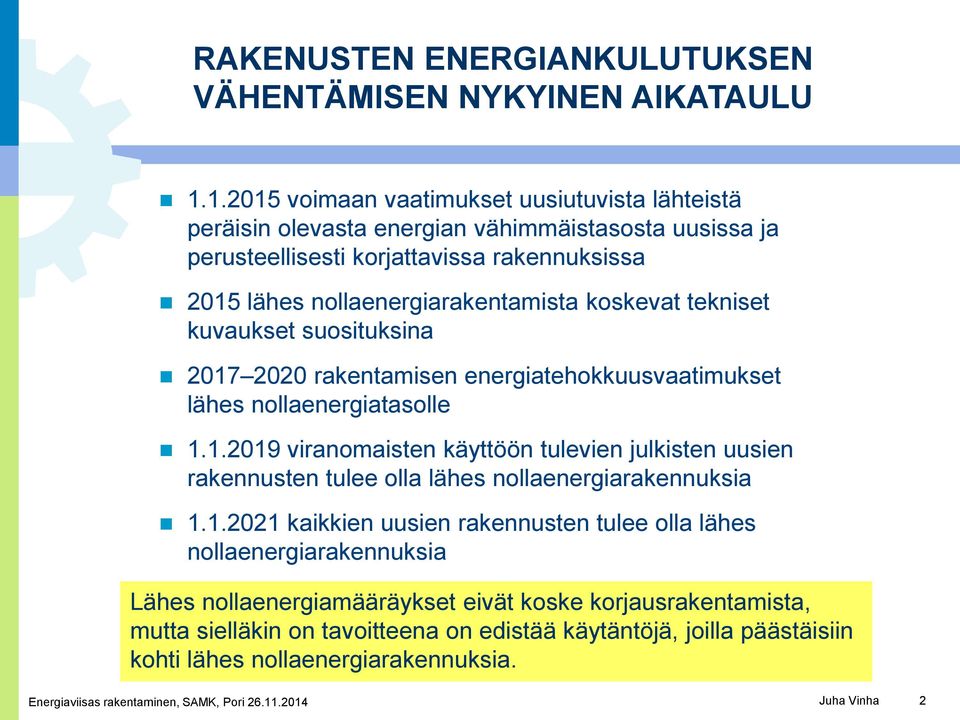

2 RAKENUSTEN ENERGIANKULUTUKSEN VÄHENTÄMISEN NYKYINEN AIKATAULU voimaan vaatimukset uusiutuvista lähteistä peräisin olevasta energian vähimmäistasosta uusissa ja perusteellisesti korjattavissa rakennuksissa 2015 lähes nollaenergiarakentamista koskevat tekniset kuvaukset suosituksina rakentamisen energiatehokkuusvaatimukset lähes nollaenergiatasolle viranomaisten käyttöön tulevien julkisten uusien rakennusten tulee olla lähes nollaenergiarakennuksia kaikkien uusien rakennusten tulee olla lähes nollaenergiarakennuksia Lähes nollaenergiamääräykset eivät koske korjausrakentamista, mutta sielläkin on tavoitteena on edistää käytäntöjä, joilla päästäisiin kohti lähes nollaenergiarakennuksia. Juha Vinha 2

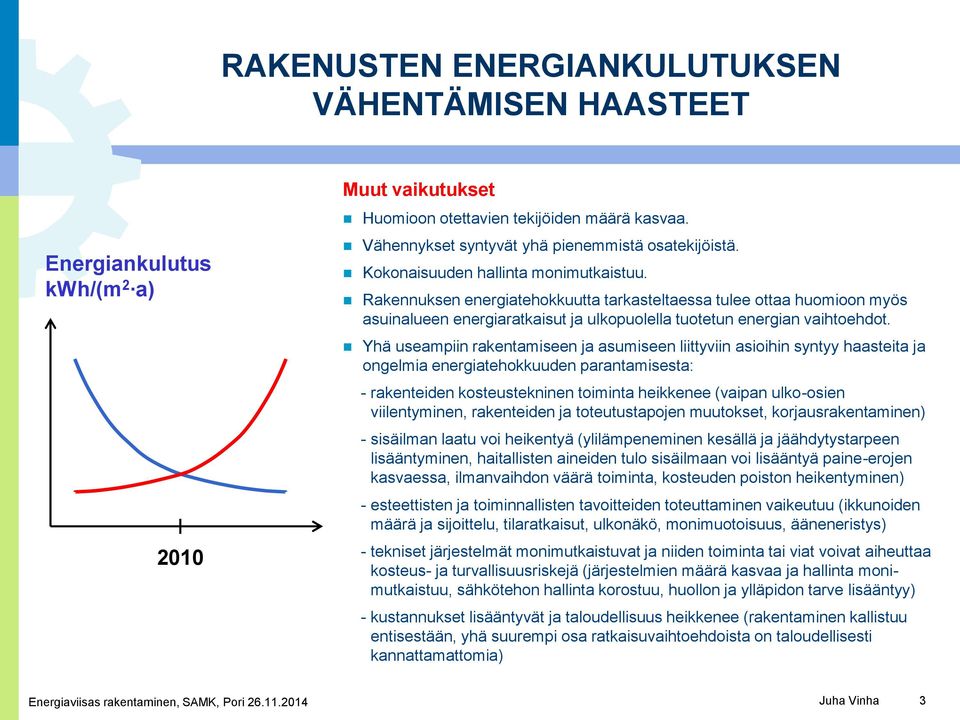

3 RAKENUSTEN ENERGIANKULUTUKSEN VÄHENTÄMISEN HAASTEET Energiankulutus kwh/(m 2 a) 2010 Muut vaikutukset Huomioon otettavien tekijöiden määrä kasvaa. Vähennykset syntyvät yhä pienemmistä osatekijöistä. Kokonaisuuden hallinta monimutkaistuu. Rakennuksen energiatehokkuutta tarkasteltaessa tulee ottaa huomioon myös asuinalueen energiaratkaisut ja ulkopuolella tuotetun energian vaihtoehdot. Yhä useampiin rakentamiseen ja asumiseen liittyviin asioihin syntyy haasteita ja ongelmia energiatehokkuuden parantamisesta: - rakenteiden kosteustekninen toiminta heikkenee (vaipan ulko-osien viilentyminen, rakenteiden ja toteutustapojen muutokset, korjausrakentaminen) - sisäilman laatu voi heikentyä (ylilämpeneminen kesällä ja jäähdytystarpeen lisääntyminen, haitallisten aineiden tulo sisäilmaan voi lisääntyä paine-erojen kasvaessa, ilmanvaihdon väärä toiminta, kosteuden poiston heikentyminen) - esteettisten ja toiminnallisten tavoitteiden toteuttaminen vaikeutuu (ikkunoiden määrä ja sijoittelu, tilaratkaisut, ulkonäkö, monimuotoisuus, ääneneristys) - tekniset järjestelmät monimutkaistuvat ja niiden toiminta tai viat voivat aiheuttaa kosteus- ja turvallisuusriskejä (järjestelmien määrä kasvaa ja hallinta monimutkaistuu, sähkötehon hallinta korostuu, huollon ja ylläpidon tarve lisääntyy) - kustannukset lisääntyvät ja taloudellisuus heikkenee (rakentaminen kallistuu entisestään, yhä suurempi osa ratkaisuvaihtoehdoista on taloudellisesti kannattamattomia) Juha Vinha 3

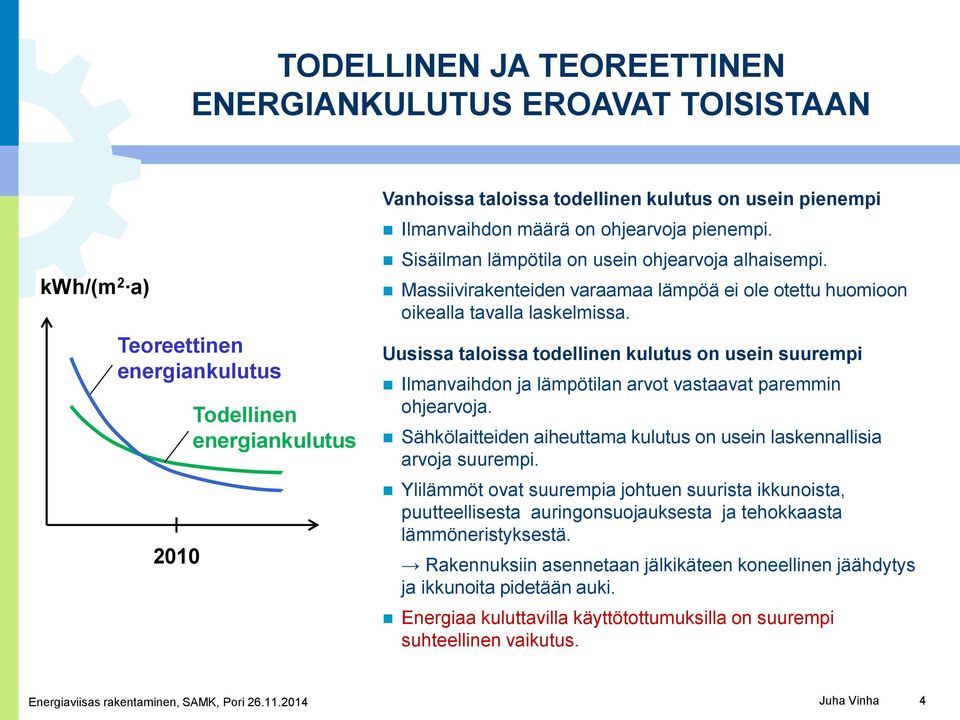

4 TODELLINEN JA TEOREETTINEN ENERGIANKULUTUS EROAVAT TOISISTAAN kwh/(m 2 a) Teoreettinen energiankulutus 2010 Todellinen energiankulutus Vanhoissa taloissa todellinen kulutus on usein pienempi Ilmanvaihdon määrä on ohjearvoja pienempi. Sisäilman lämpötila on usein ohjearvoja alhaisempi. Massiivirakenteiden varaamaa lämpöä ei ole otettu huomioon oikealla tavalla laskelmissa. Uusissa taloissa todellinen kulutus on usein suurempi Ilmanvaihdon ja lämpötilan arvot vastaavat paremmin ohjearvoja. Sähkölaitteiden aiheuttama kulutus on usein laskennallisia arvoja suurempi. Ylilämmöt ovat suurempia johtuen suurista ikkunoista, puutteellisesta auringonsuojauksesta ja tehokkaasta lämmöneristyksestä. Rakennuksiin asennetaan jälkikäteen koneellinen jäähdytys ja ikkunoita pidetään auki. Energiaa kuluttavilla käyttötottumuksilla on suurempi suhteellinen vaikutus. Juha Vinha 4

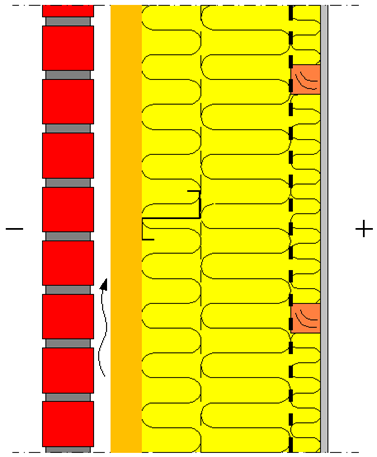

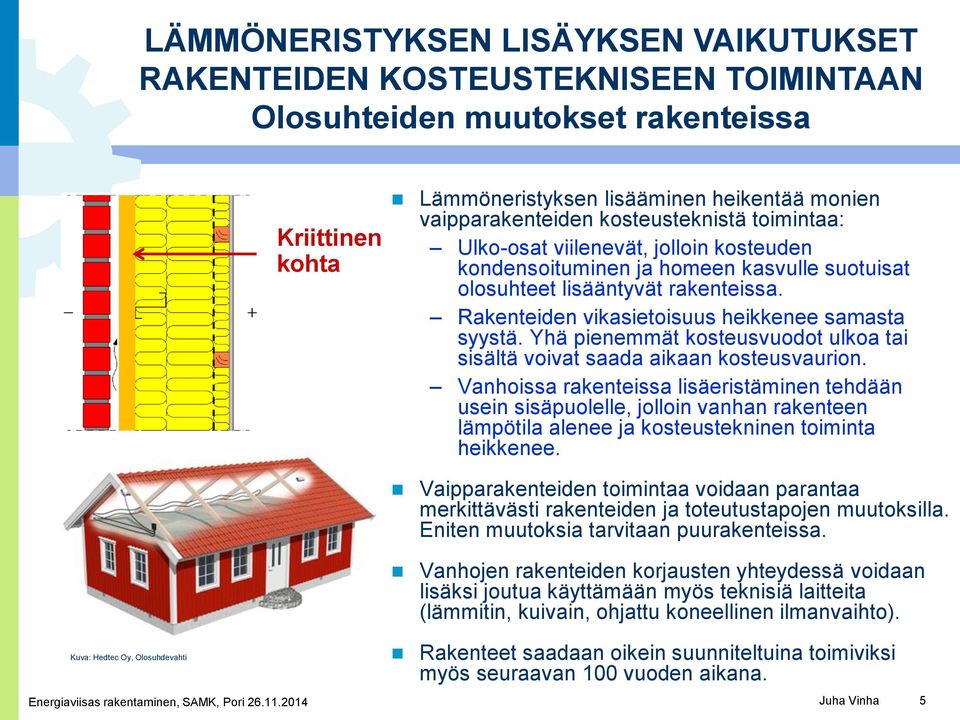

5 LÄMMÖNERISTYKSEN LISÄYKSEN VAIKUTUKSET RAKENTEIDEN KOSTEUSTEKNISEEN TOIMINTAAN Olosuhteiden muutokset rakenteissa Kriittinen kohta Lämmöneristyksen lisääminen heikentää monien vaipparakenteiden kosteusteknistä toimintaa: Ulko-osat viilenevät, jolloin kosteuden kondensoituminen ja homeen kasvulle suotuisat olosuhteet lisääntyvät rakenteissa. Rakenteiden vikasietoisuus heikkenee samasta syystä. Yhä pienemmät kosteusvuodot ulkoa tai sisältä voivat saada aikaan kosteusvaurion. Vanhoissa rakenteissa lisäeristäminen tehdään usein sisäpuolelle, jolloin vanhan rakenteen lämpötila alenee ja kosteustekninen toiminta heikkenee. Vaipparakenteiden toimintaa voidaan parantaa merkittävästi rakenteiden ja toteutustapojen muutoksilla. Eniten muutoksia tarvitaan puurakenteissa. Vanhojen rakenteiden korjausten yhteydessä voidaan lisäksi joutua käyttämään myös teknisiä laitteita (lämmitin, kuivain, ohjattu koneellinen ilmanvaihto). Kuva: Hedtec Oy, Olosuhdevahti Rakenteet saadaan oikein suunniteltuina toimiviksi myös seuraavan 100 vuoden aikana. Juha Vinha 5

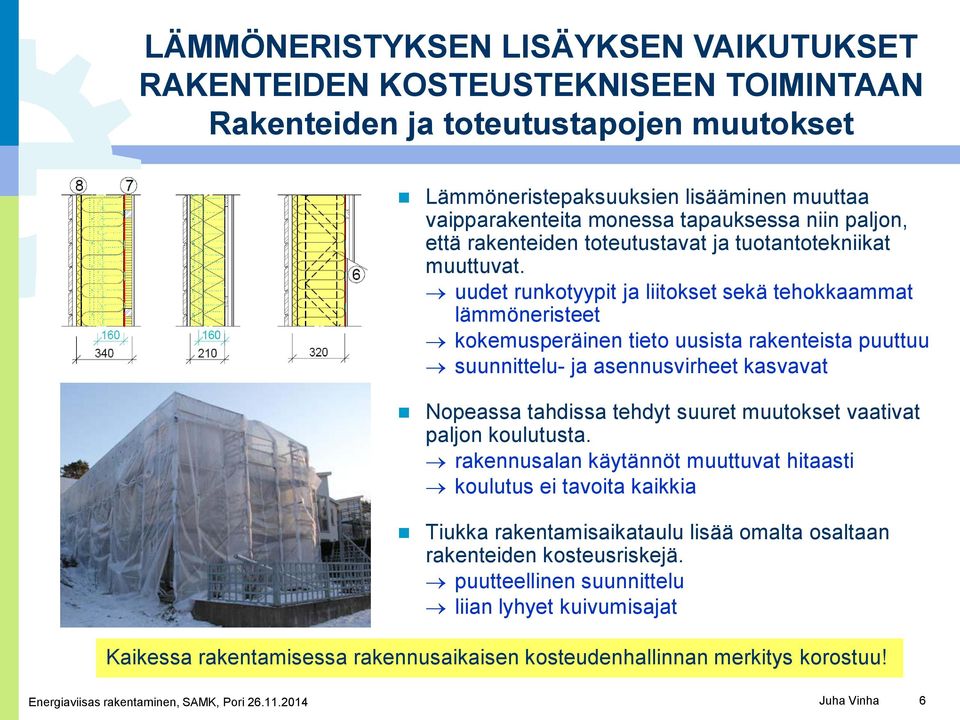

6 LÄMMÖNERISTYKSEN LISÄYKSEN VAIKUTUKSET RAKENTEIDEN KOSTEUSTEKNISEEN TOIMINTAAN Rakenteiden ja toteutustapojen muutokset Lämmöneristepaksuuksien lisääminen muuttaa vaipparakenteita monessa tapauksessa niin paljon, että rakenteiden toteutustavat ja tuotantotekniikat muuttuvat. uudet runkotyypit ja liitokset sekä tehokkaammat lämmöneristeet kokemusperäinen tieto uusista rakenteista puuttuu suunnittelu- ja asennusvirheet kasvavat Nopeassa tahdissa tehdyt suuret muutokset vaativat paljon koulutusta. rakennusalan käytännöt muuttuvat hitaasti koulutus ei tavoita kaikkia Tiukka rakentamisaikataulu lisää omalta osaltaan rakenteiden kosteusriskejä. puutteellinen suunnittelu liian lyhyet kuivumisajat Kaikessa rakentamisessa rakennusaikaisen kosteudenhallinnan merkitys korostuu! Juha Vinha 6

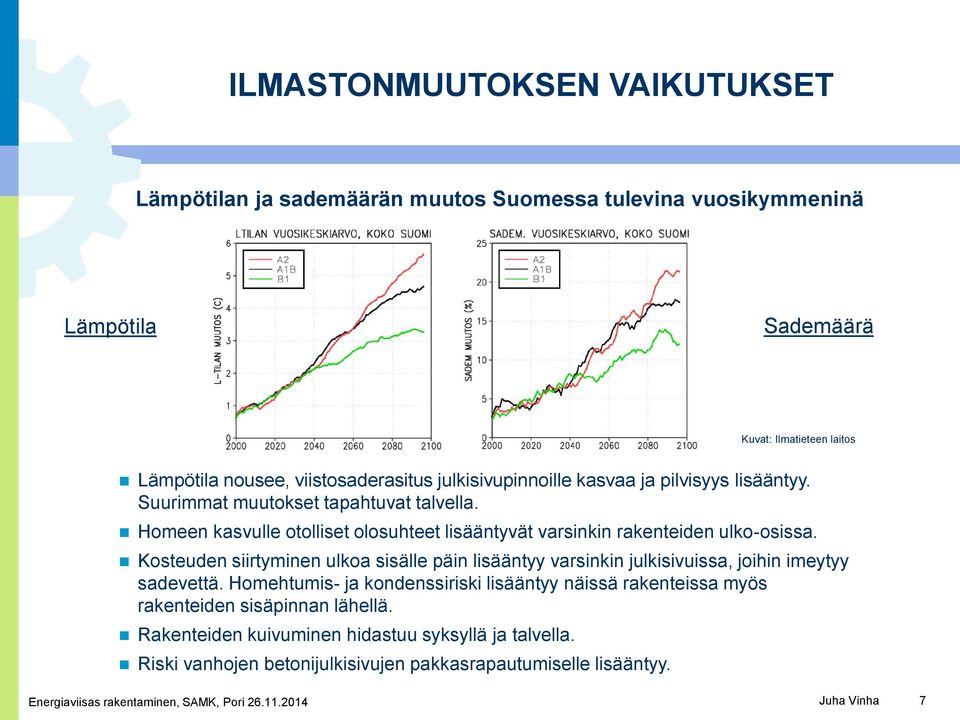

7 ILMASTONMUUTOKSEN VAIKUTUKSET Lämpötilan ja sademäärän muutos Suomessa tulevina vuosikymmeninä Lämpötila Sademäärä Kuvat: Ilmatieteen laitos Lämpötila nousee, viistosaderasitus julkisivupinnoille kasvaa ja pilvisyys lisääntyy. Suurimmat muutokset tapahtuvat talvella. Homeen kasvulle otolliset olosuhteet lisääntyvät varsinkin rakenteiden ulko-osissa. Kosteuden siirtyminen ulkoa sisälle päin lisääntyy varsinkin julkisivuissa, joihin imeytyy sadevettä. Homehtumis- ja kondenssiriski lisääntyy näissä rakenteissa myös rakenteiden sisäpinnan lähellä. Rakenteiden kuivuminen hidastuu syksyllä ja talvella. Riski vanhojen betonijulkisivujen pakkasrapautumiselle lisääntyy. Juha Vinha 7

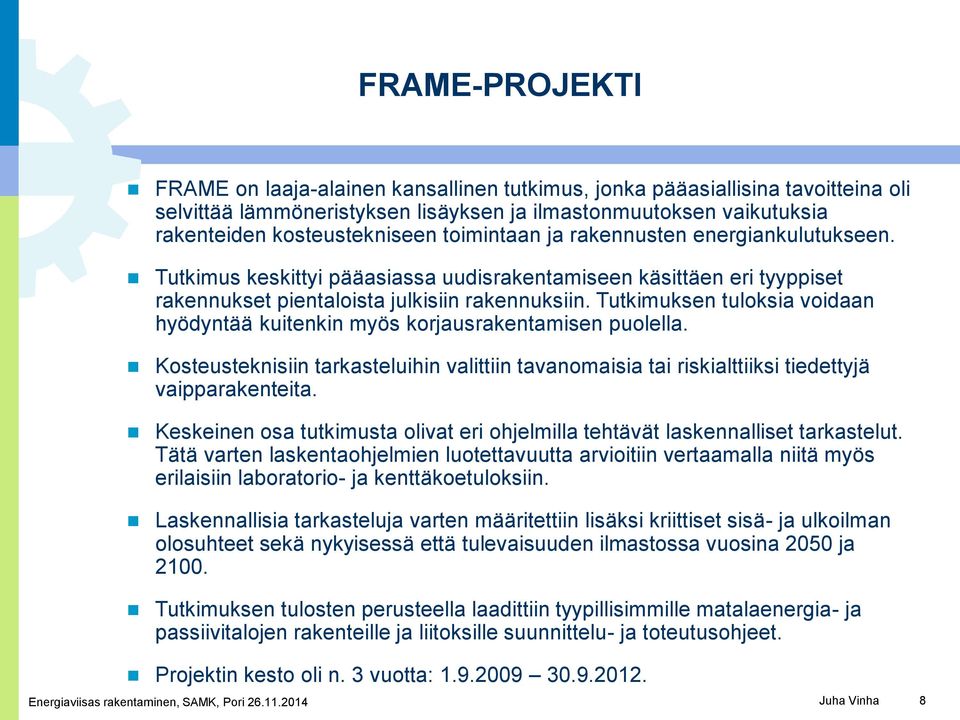

8 FRAME-PROJEKTI FRAME on laaja-alainen kansallinen tutkimus, jonka pääasiallisina tavoitteina oli selvittää lämmöneristyksen lisäyksen ja ilmastonmuutoksen vaikutuksia rakenteiden kosteustekniseen toimintaan ja rakennusten energiankulutukseen. Tutkimus keskittyi pääasiassa uudisrakentamiseen käsittäen eri tyyppiset rakennukset pientaloista julkisiin rakennuksiin. Tutkimuksen tuloksia voidaan hyödyntää kuitenkin myös korjausrakentamisen puolella. Kosteusteknisiin tarkasteluihin valittiin tavanomaisia tai riskialttiiksi tiedettyjä vaipparakenteita. Keskeinen osa tutkimusta olivat eri ohjelmilla tehtävät laskennalliset tarkastelut. Tätä varten laskentaohjelmien luotettavuutta arvioitiin vertaamalla niitä myös erilaisiin laboratorio- ja kenttäkoetuloksiin. Laskennallisia tarkasteluja varten määritettiin lisäksi kriittiset sisä- ja ulkoilman olosuhteet sekä nykyisessä että tulevaisuuden ilmastossa vuosina 2050 ja Tutkimuksen tulosten perusteella laadittiin tyypillisimmille matalaenergia- ja passiivitalojen rakenteille ja liitoksille suunnittelu- ja toteutusohjeet. Projektin kesto oli n. 3 vuotta: Juha Vinha 8

9 TTY:N RAKENTEIDEN KOSTEUSTEKNISEN TOIMINNAN ANALYSOINTIMENETELMÄ Tarkasteluperiaatteiden kehitystyö TTY Rakennusfysikaaliset testivuodet TTY ja IL Sisäilman mitoitusolosuhteet TTY ja TKK Laskennallisen homeriskimallin kehitystyö VTT TTY ja VTT Laskentaohjelmien toiminnan verifiointi TTY Suomessa käytettävien rakennusmateriaalien ominaisuudet TTY Juha Vinha 9

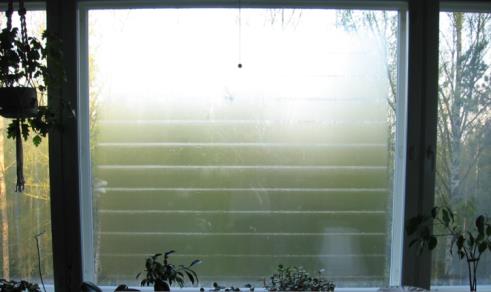

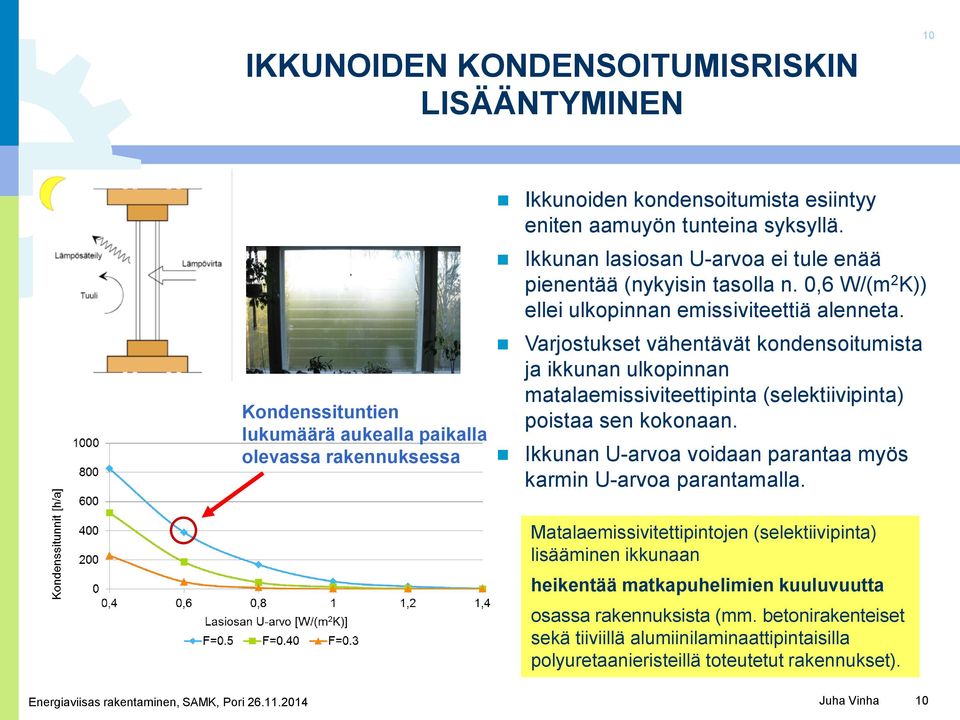

10 IKKUNOIDEN KONDENSOITUMISRISKIN LISÄÄNTYMINEN 10 Kondenssituntien lukumäärä aukealla paikalla olevassa rakennuksessa Ikkunoiden kondensoitumista esiintyy eniten aamuyön tunteina syksyllä. Ikkunan lasiosan U-arvoa ei tule enää pienentää (nykyisin tasolla n. 0,6 W/(m 2 K)) ellei ulkopinnan emissiviteettiä alenneta. Varjostukset vähentävät kondensoitumista ja ikkunan ulkopinnan matalaemissiviteettipinta (selektiivipinta) poistaa sen kokonaan. Ikkunan U-arvoa voidaan parantaa myös karmin U-arvoa parantamalla. Matalaemissivitettipintojen (selektiivipinta) lisääminen ikkunaan heikentää matkapuhelimien kuuluvuutta osassa rakennuksista (mm. betonirakenteiset sekä tiiviillä alumiinilaminaattipintaisilla polyuretaanieristeillä toteutetut rakennukset). Juha Vinha 10

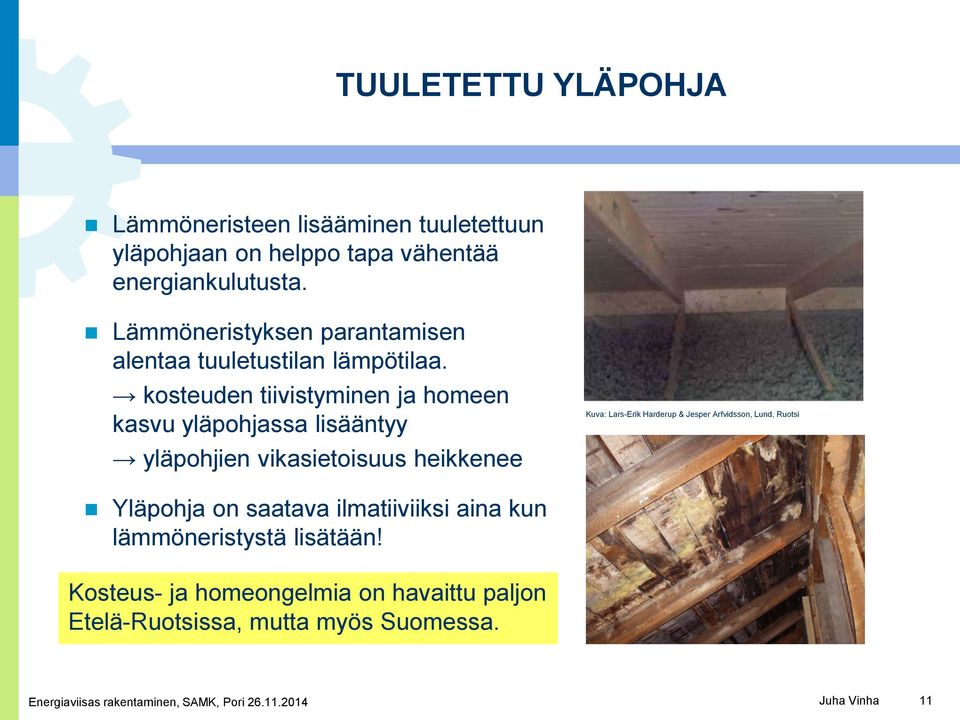

11 TUULETETTU YLÄPOHJA Lämmöneristeen lisääminen tuuletettuun yläpohjaan on helppo tapa vähentää energiankulutusta. Lämmöneristyksen parantamisen alentaa tuuletustilan lämpötilaa. kosteuden tiivistyminen ja homeen kasvu yläpohjassa lisääntyy yläpohjien vikasietoisuus heikkenee Kuva: Lars-Erik Harderup & Jesper Arfvidsson, Lund, Ruotsi Yläpohja on saatava ilmatiiviiksi aina kun lämmöneristystä lisätään! Kosteus- ja homeongelmia on havaittu paljon Etelä-Ruotsissa, mutta myös Suomessa. Juha Vinha 11

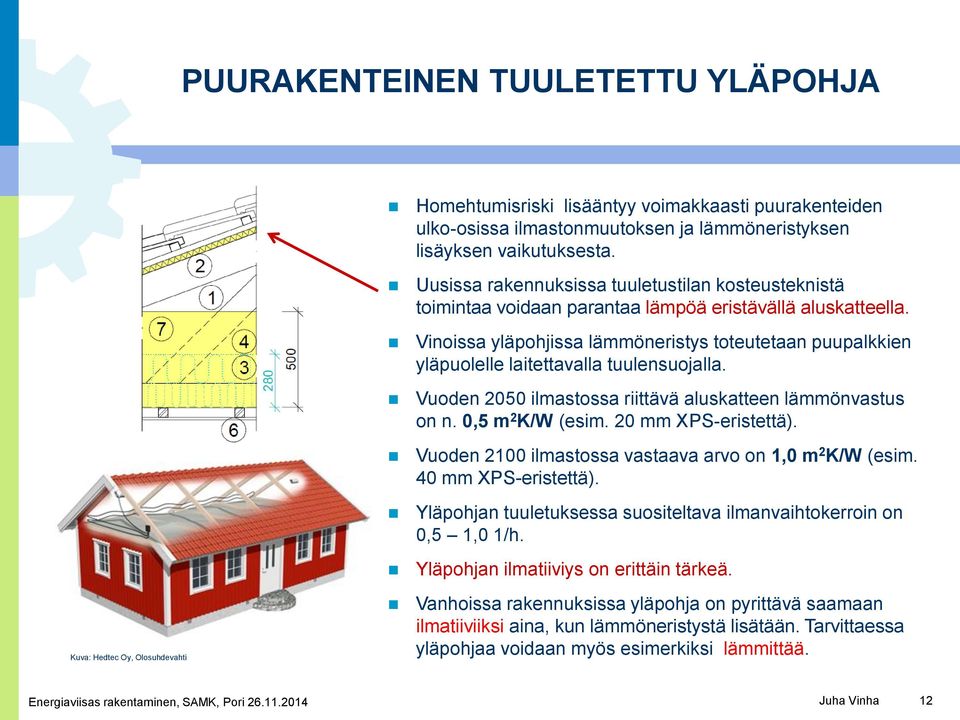

12 PUURAKENTEINEN TUULETETTU YLÄPOHJA Homehtumisriski lisääntyy voimakkaasti puurakenteiden ulko-osissa ilmastonmuutoksen ja lämmöneristyksen lisäyksen vaikutuksesta. Uusissa rakennuksissa tuuletustilan kosteusteknistä toimintaa voidaan parantaa lämpöä eristävällä aluskatteella. Vinoissa yläpohjissa lämmöneristys toteutetaan puupalkkien yläpuolelle laitettavalla tuulensuojalla. Vuoden 2050 ilmastossa riittävä aluskatteen lämmönvastus on n. 0,5 m 2 K/W (esim. 20 mm XPS-eristettä). Vuoden 2100 ilmastossa vastaava arvo on 1,0 m 2 K/W (esim. 40 mm XPS-eristettä). Yläpohjan tuuletuksessa suositeltava ilmanvaihtokerroin on 0,5 1,0 1/h. Yläpohjan ilmatiiviys on erittäin tärkeä. Kuva: Hedtec Oy, Olosuhdevahti Vanhoissa rakennuksissa yläpohja on pyrittävä saamaan ilmatiiviiksi aina, kun lämmöneristystä lisätään. Tarvittaessa yläpohjaa voidaan myös esimerkiksi lämmittää. Juha Vinha 12

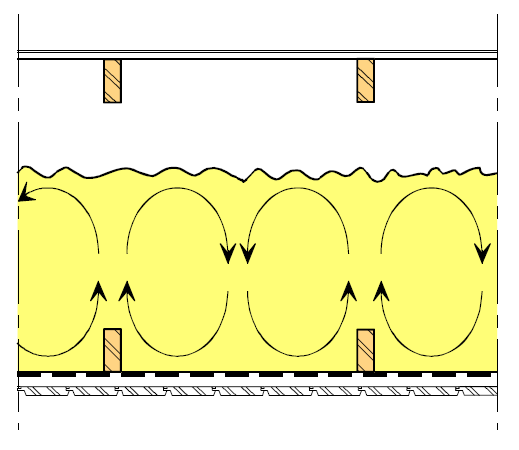

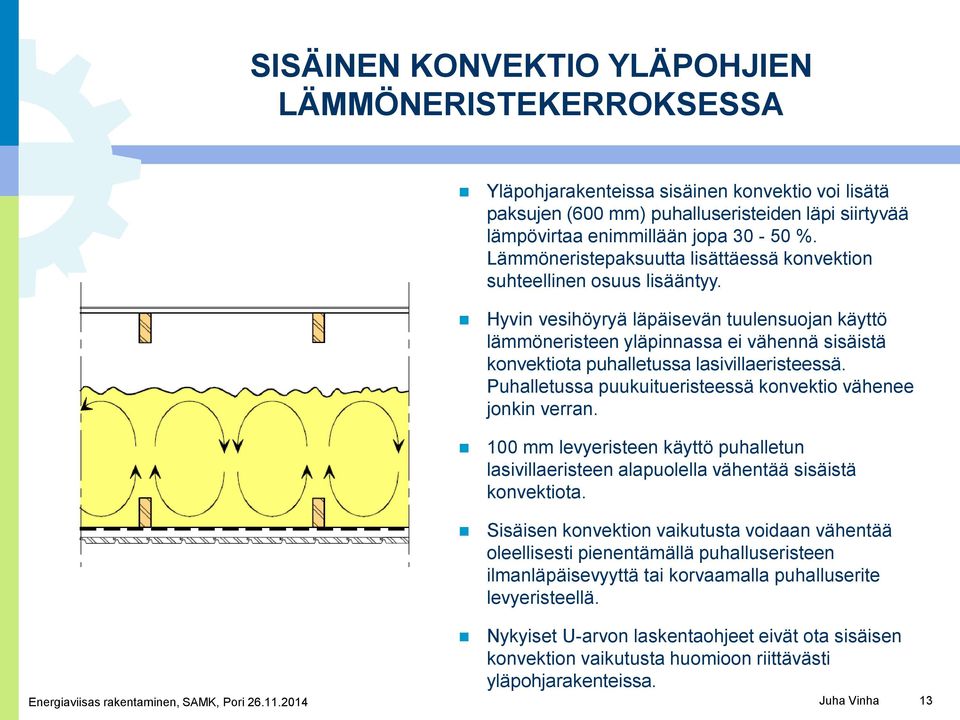

13 SISÄINEN KONVEKTIO YLÄPOHJIEN LÄMMÖNERISTEKERROKSESSA Yläpohjarakenteissa sisäinen konvektio voi lisätä paksujen (600 mm) puhalluseristeiden läpi siirtyvää lämpövirtaa enimmillään jopa %. Lämmöneristepaksuutta lisättäessä konvektion suhteellinen osuus lisääntyy. Hyvin vesihöyryä läpäisevän tuulensuojan käyttö lämmöneristeen yläpinnassa ei vähennä sisäistä konvektiota puhalletussa lasivillaeristeessä. Puhalletussa puukuitueristeessä konvektio vähenee jonkin verran. 100 mm levyeristeen käyttö puhalletun lasivillaeristeen alapuolella vähentää sisäistä konvektiota. Sisäisen konvektion vaikutusta voidaan vähentää oleellisesti pienentämällä puhalluseristeen ilmanläpäisevyyttä tai korvaamalla puhalluserite levyeristeellä. Nykyiset U-arvon laskentaohjeet eivät ota sisäisen konvektion vaikutusta huomioon riittävästi yläpohjarakenteissa. Juha Vinha 13

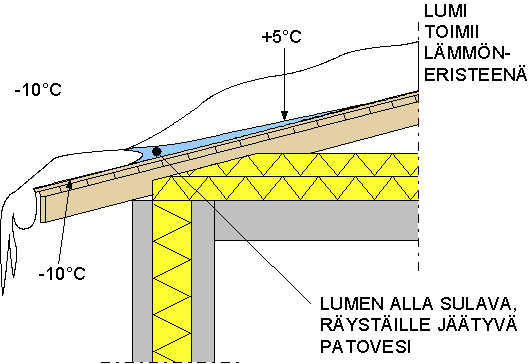

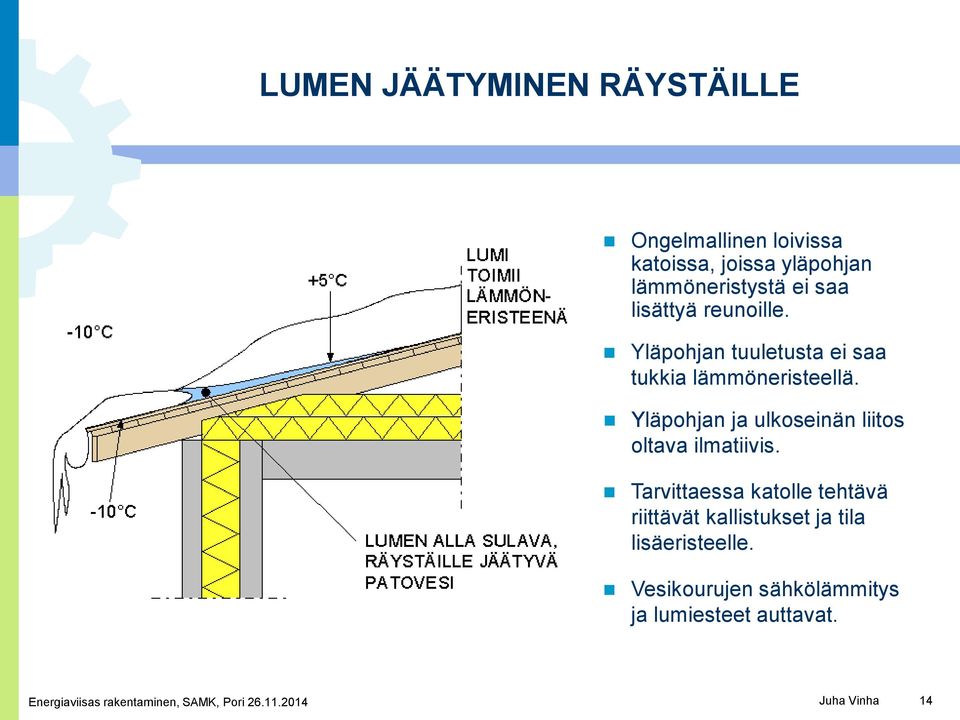

14 LUMEN JÄÄTYMINEN RÄYSTÄILLE Ongelmallinen loivissa katoissa, joissa yläpohjan lämmöneristystä ei saa lisättyä reunoille. Yläpohjan tuuletusta ei saa tukkia lämmöneristeellä. Yläpohjan ja ulkoseinän liitos oltava ilmatiivis. Tarvittaessa katolle tehtävä riittävät kallistukset ja tila lisäeristeelle. Vesikourujen sähkölämmitys ja lumiesteet auttavat. Juha Vinha 14

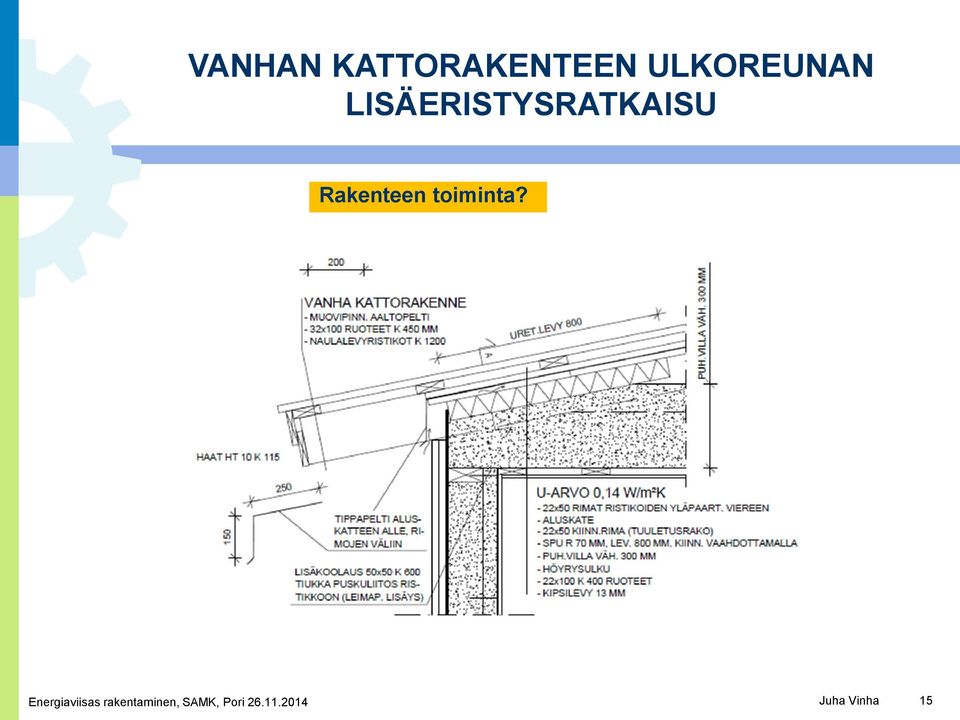

15 VANHAN KATTORAKENTEEN ULKOREUNAN LISÄERISTYSRATKAISU Rakenteen toiminta? Juha Vinha 15

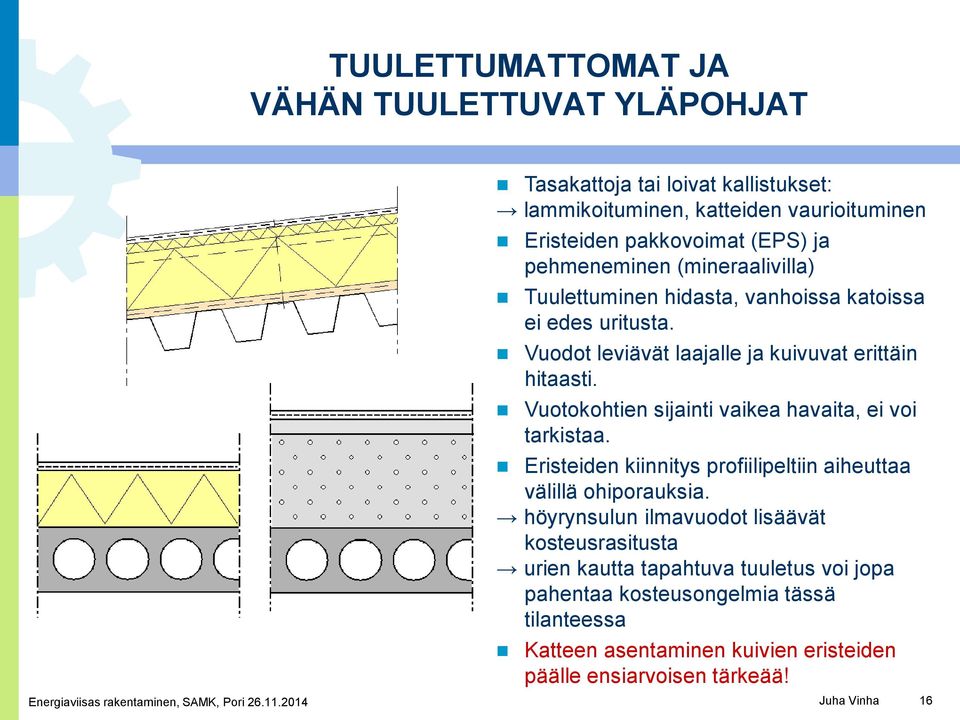

16 TUULETTUMATTOMAT JA VÄHÄN TUULETTUVAT YLÄPOHJAT Tasakattoja tai loivat kallistukset: lammikoituminen, katteiden vaurioituminen Eristeiden pakkovoimat (EPS) ja pehmeneminen (mineraalivilla) Tuulettuminen hidasta, vanhoissa katoissa ei edes uritusta. Vuodot leviävät laajalle ja kuivuvat erittäin hitaasti. Vuotokohtien sijainti vaikea havaita, ei voi tarkistaa. Eristeiden kiinnitys profiilipeltiin aiheuttaa välillä ohiporauksia. höyrynsulun ilmavuodot lisäävät kosteusrasitusta urien kautta tapahtuva tuuletus voi jopa pahentaa kosteusongelmia tässä tilanteessa Katteen asentaminen kuivien eristeiden päälle ensiarvoisen tärkeää! Juha Vinha 16

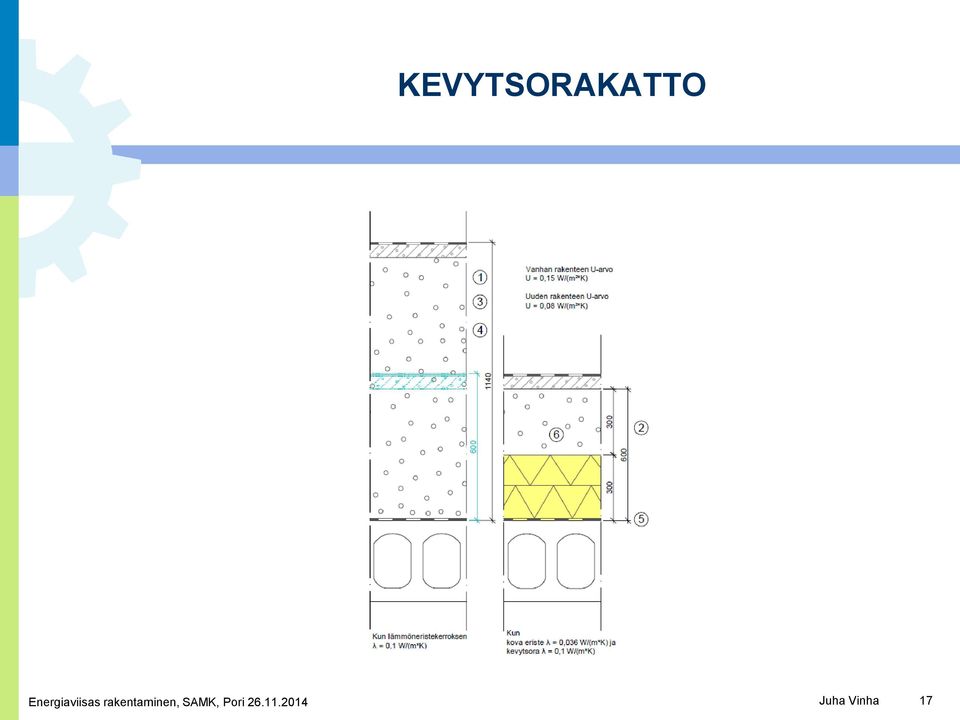

17 KEVYTSORAKATTO Juha Vinha 17

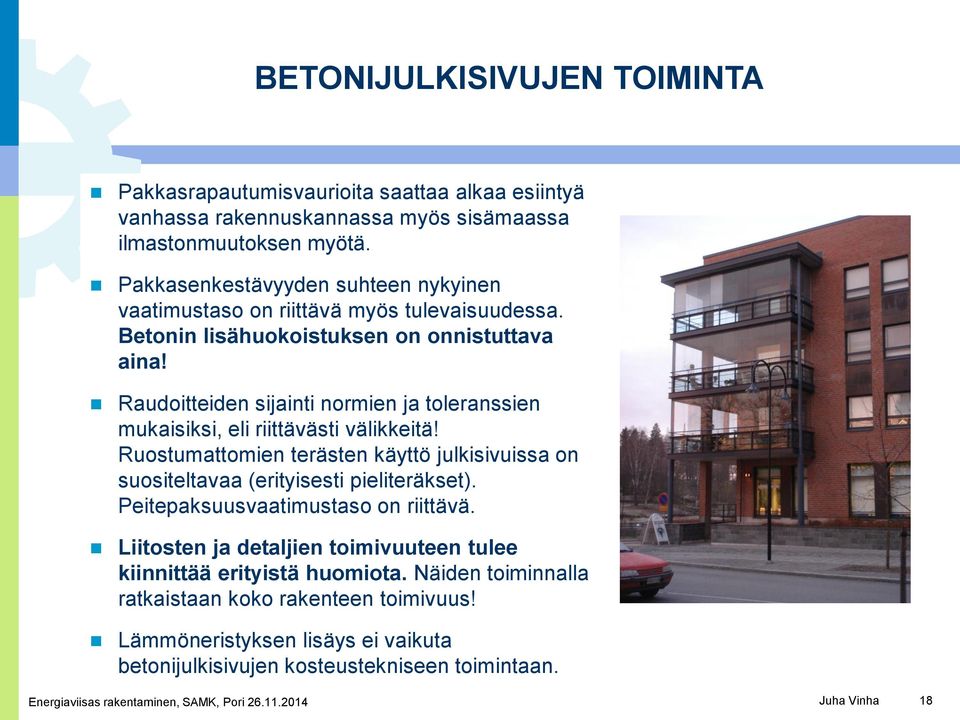

18 BETONIJULKISIVUJEN TOIMINTA Pakkasrapautumisvaurioita saattaa alkaa esiintyä vanhassa rakennuskannassa myös sisämaassa ilmastonmuutoksen myötä. Pakkasenkestävyyden suhteen nykyinen vaatimustaso on riittävä myös tulevaisuudessa. Betonin lisähuokoistuksen on onnistuttava aina! Raudoitteiden sijainti normien ja toleranssien mukaisiksi, eli riittävästi välikkeitä! Ruostumattomien terästen käyttö julkisivuissa on suositeltavaa (erityisesti pieliteräkset). Peitepaksuusvaatimustaso on riittävä. Liitosten ja detaljien toimivuuteen tulee kiinnittää erityistä huomiota. Näiden toiminnalla ratkaistaan koko rakenteen toimivuus! Lämmöneristyksen lisäys ei vaikuta betonijulkisivujen kosteustekniseen toimintaan. Juha Vinha 18

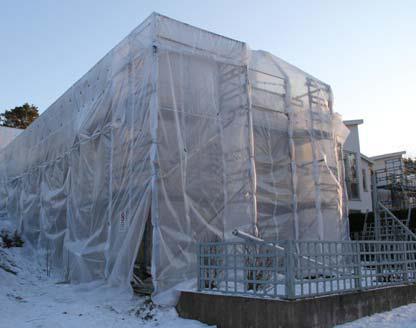

19 RAKENNUSAIKAISEN KOSTEUDEN KUIVUMINEN KIVIRAKENTEISTA SOLUMUOVIERISTEITÄ KÄYTETTÄESSÄ Esimerkki rakennusaikaisen kosteuden kuivumisesta betonielementin sisäkuoresta 1 vuosi Solumuovieristeitä käytettäessä sisäkuoren kuivumisaika pinnoituskosteuteen (tiiviitä pinnoitteita käytettäessä) voi pidentyä seuraavasti verrattuna mineraalivillaeristeeseen: 2 4 kk, kuivumistaso 90 % RH ja 6 12 kk, kuivumistaso 80 % RH Solumuovieristeen paksuuden kasvattaminen lisää myös kuivumisaikaa. Polyuretaanieristettä käytettäessä kuivumisaika on pisin. Alumiinipinnoite lisää kuivumisaikaa, koska pinnoite estää kosteuden kuivumisen ulospäin kokonaan. Juha Vinha 19

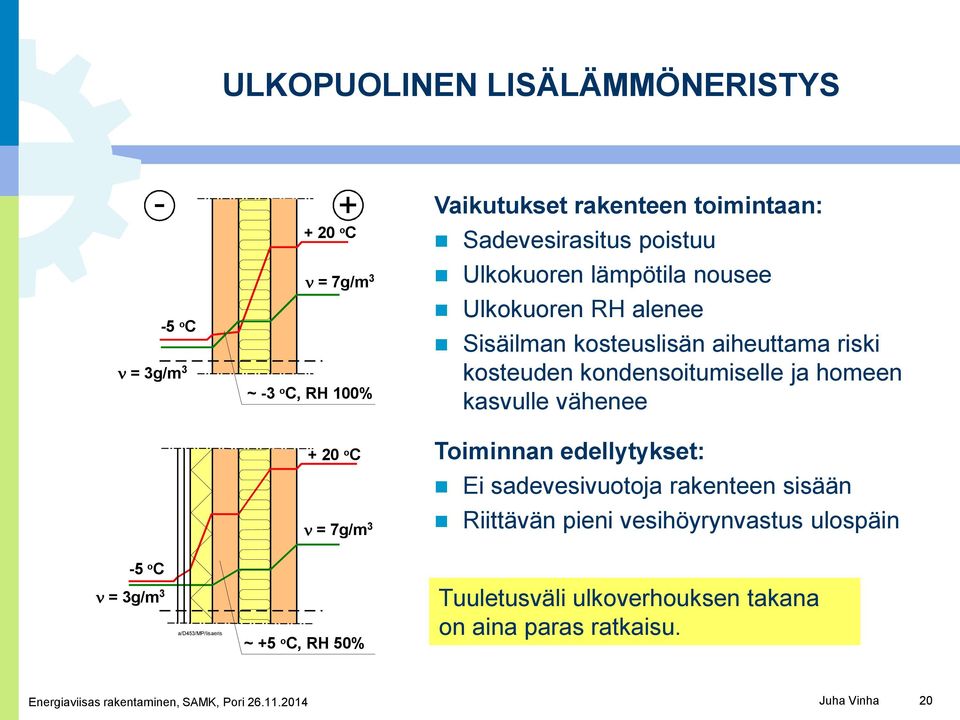

20 ULKOPUOLINEN LISÄLÄMMÖNERISTYS o C = 7g/m 3-5 o C = 3g/m 3 ~ -3 o C, RH 100% + 20 o C = 7g/m 3 Vaikutukset rakenteen toimintaan: Sadevesirasitus poistuu Ulkokuoren lämpötila nousee Ulkokuoren RH alenee Sisäilman kosteuslisän aiheuttama riski kosteuden kondensoitumiselle ja homeen kasvulle vähenee Toiminnan edellytykset: Ei sadevesivuotoja rakenteen sisään Riittävän pieni vesihöyrynvastus ulospäin -5 o C = 3g/m 3 a/d453/mp/lisaeris ~ +5 o C, RH 50% Tuuletusväli ulkoverhouksen takana on aina paras ratkaisu. Juha Vinha 20

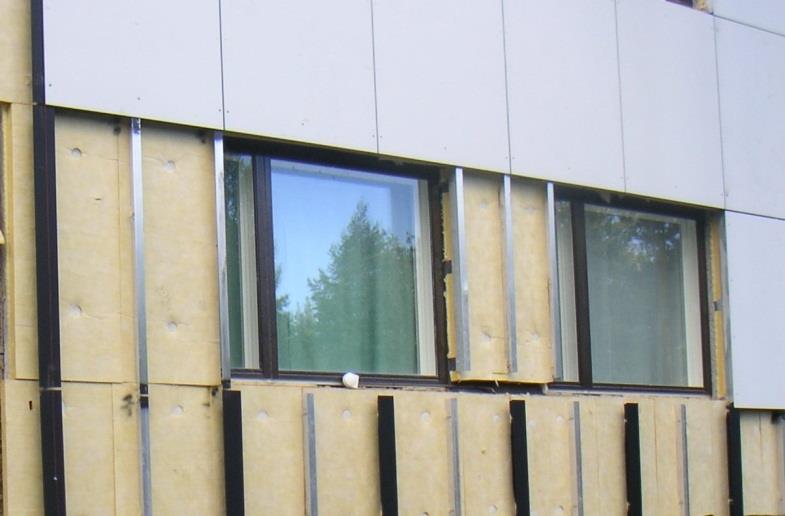

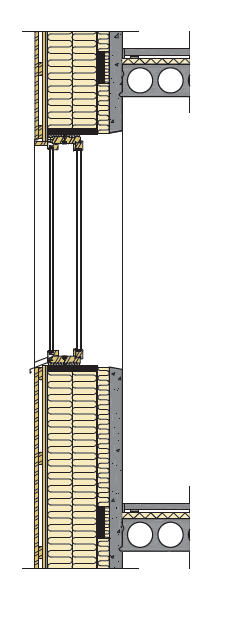

21 LEVY- TAI PUUVERHOUS VANHOJEN BETONIRAKENTEIDEN ULKOVERHOUKSENA Levyverhous Puuelementtirakenne (TES-elementti) Puurakenteisen elementin ulkoverhouksen tausta on aina tuuletettava. Kuva: Koskisen Oy Juha Vinha 21

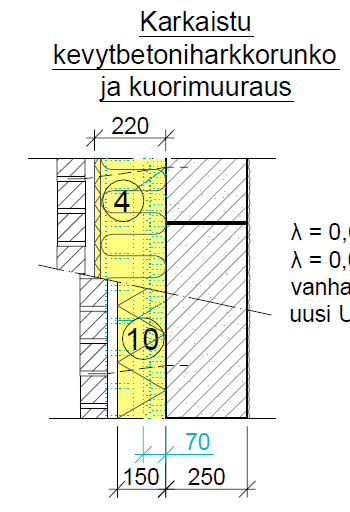

22 TIILIVERHOTUT KIVIRAKENTEISET ULKOSEINÄT Juha Vinha 22

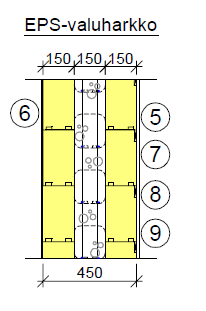

23 HARKKORAKENTEISET ULKOSEINÄT Juha Vinha 23

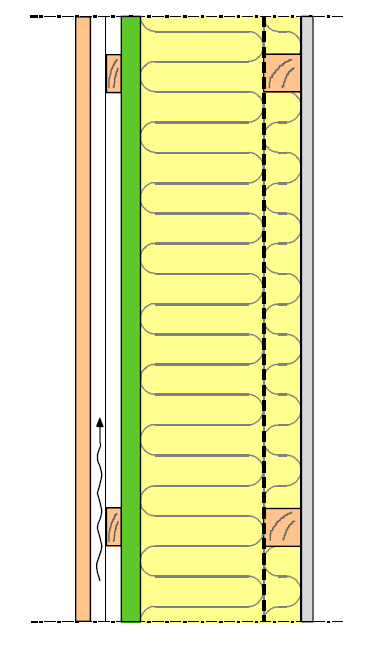

24 PUURUNKOINEN ULKOSEINÄ Höyrynsulku on suositeltavaa asettaa enintään n. 50 mm syvyydelle seinän sisäpinnasta, jotta sitä ei tarvitse rikkoa sähköasennuksien takia. Vähintään 75 % lämmöneristeestä tulee olla kuitenkin höyrynsulun ulkopuolella. Lämmöneriste tulisi asentaa höyrynsulun sisäpuolelle vasta sitten, kun rakennusaikainen kosteus sisältä on kuivunut. Vaihtoehtoisesti voidaan käyttää pystykoolausta pystyrungon kohdalla. Höyrynsulkukalvon tilalla voidaan käyttää esim. solumuovilevyä. Pehmeät lämmöneristeet on asennettava erityisen huolellisesti, jotta kulmiin ja liitoksiin ei synny ilman virtausreittejä. Puurungon ulkopuolelle tulee laittaa hyvin lämpöä eristävä tuulensuoja. Jäykistävää tuulensuojalevyä käytettäessä laitetaan erillinen lämpöä eristävä tuulensuoja sen ulkopuolelle. Tuulensuojan on oltava hyvin vesihöyryä läpäisevä. Ulkoverhouksen takana on oltava aina tuuletusväli. Juha Vinha 24

25 TIILIVERHOTTU PUURANKASEINÄ Tiiliverhotussa puurankaseinässä homehtumisriski rakenteen ulkoosissa on erityisen suuri, koska tiiliverhoukseen kerääntynyt kosteus siirtyy sisäänpäin diffuusiolla. Tuulensuojan tulee olla hyvin lämpöä eristävä ja homehtumista kestävä. Vaihtoehtoisesti puurungon ulkopinnassa voidaan käyttää esim. teräsprofiilista tehtyä ristikoolausta. Vuoden 2050 ilmastossa tuulensuojan lämmönvastuksen tulee olla vähintään 1,6 m 2 K/W (esim. 50 mm mineraalivillalevy) ja vuoden 2100 ilmastossa 2,7 m 2 K/W (esim. 100 mm mineraalivillalevy). Voimakasta homehtumisriskiä esiintyy myös höyrynsulun sisä- ja ulkopuolella pystyrungon kohdalla, jos sisäpuolella käytetään ristikoolausta ja tuulensuojan lämmönvastus ei ole riittävä. Korkeissa rakennuksissa (yli 10 m) tiiliverhouksen taakse tulee laittaa kummaltakin puolelta tuuletettu höyrynsulkukerros (esim. teräsohutlevy). Höyrynsulkuna on suositeltavaa käyttää ns. hygrokalvoa, joka mahdollistaa rakenteen kuivumisen myös sisälle päin. Tiiliverhotun rakenteen päällystäminen vesitiiviillä pinnoitteella ei ole suositeltavaa. Kaikkia rakoja ei kyetä tukkimaan, jolloin vesi valuu tiiliverhouksen vuotokohtiin ja seurauksena voi olla puurungon lahovauriot rakenteen alaosassa tai tiilen pakkasrapautuminen vuotokohdissa. Juha Vinha 25

26 TIILIVERHOTTU PUURANKASEINÄ Enintään 10 m korkea seinä Yli 10 m korkea seinä mm Juha Vinha 26

27 ERISTERAPATTU RANKASEINÄ Eristerapattujen puu- ja teräsrankaseinien kastuminen saumakohtien kosteusvuotojen seurauksena sekä kosteuden hidas kuivuminen aiheuttavat homeen kasvua rakenteen ulko-osissa. EPS-eristeen käyttö rapatussa rankaseinässä pahentaa tilannetta entisestään, koska ulkopinnan vesihöyrynvastus kasvaa ja näin ollen rakenteen kuivuminen heikkenee. Paksurapattu rakenne ei toimi hyvin edes ideaalitilanteessa, koska se kerää sadevettä samalla tavoin kuin tiiliverhottu seinä. Rapattu pintarakenne tulee erottaa sisemmästä seinäosasta kuivumisen mahdollistavalla tuuletusvälillä, esim. levyrappauksella. Puurankarakenteen päälle tehdyissä eristerappausrakenteissa on todettu erittäin paljon kosteusvaurioita Ruotsissa ja Pohjois-Amerikassa. Juha Vinha 27

28 LIITOSTEN VUOTOKOHTIA ERISTERAPPAUSSEINÄSSÄ Ikkuna- ja oviliitokset Kiinnikkeet Kuvat: Ingemar Samuelson SP, Ruotsi Juha Vinha 28

29 ERISTERAPPAUSRAKENTEEN IKKUNALIITOKSET Juha Vinha 29

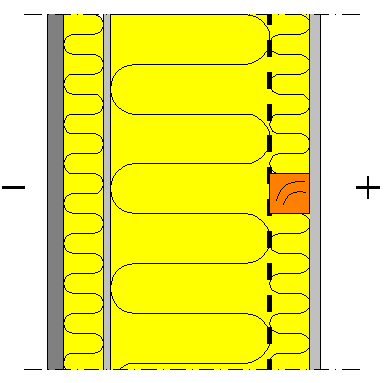

30 HYBRIDIERISTETTY PUURAKENTEINEN ULKOSEINÄ Rakenteen toiminta? Juha Vinha 30

31 SISÄPUOLELTA ERISTETTY MASSIIVIRAKENNE Massiivirakenteet, kuten muutkin vanhat rakenteet, tulisi aina ensisijaisesti eristää ulkopuolelta hyvin vesihöyryä läpäisevällä lämmöneristeellä. Jos massiivirakenteita eristetään sisäpuolelta, eristeen ja rakenteen välinen pinta viilenee ja homehtumisriski siinä kasvaa. Ilmavuodot sisältä eristeen taakse on estettävä!? Kriittinen kohta Rakenteessa on oltava aina myös riittävä höyrynsulku eristeen lämpimällä puolella. Avohuokoisia lämmöneristeitä käytettäessä muovikalvon tai muovitiivistyspaperin käyttö on paras ratkaisu. Kosteutta läpäisevän ilmansulun käyttö ei paranna rakenteen kuivumista sisäänpäin. Solumuovieristeitä käytettäessä eristeen oma vesihöyrynvastus muodostaa riittävän höyrynsulun lämmöneristettä lisättäessä. Kevytbetoni- ja tiilirakenne on rapattava ulkopuolelta, jotta viistosade ei pääsee kastelemaan seinää. Hirsiseinässä on estettävä viistosateen tunkeutuminen saumojen kautta eristetilaan (esim. paisuvat saumatiivisteet) Rakenteen on päästävä kuivumaan riittävästi ennen sisäpuolisen lämmöneristyksen ja höyrynsulun laittoa. Juha Vinha 31

32 HÖYRYNSULUN VESIHÖYRYNVASTUKSEN MINIMIARVOT SISÄPUOLISELLA LISÄERISTYKSELLÄ? Juha Vinha 32

33 HIRSISEINÄN LISÄERISTÄMINEN ULKOPUOLELTA LISÄERISTETTY HIRSISEINÄ SISÄPUOLELTA LISÄERISTETTY HIRSISEINÄ EI SUOSITELTAVA U = 0.25 W/m 2 K U = 0.38 W/m 2 K HIRSISEINÄ 150 mm MINERAALIVILLA / PUUKUITUERISTE 100 mm PUURUNKO 100 X 50 mm, k 600 HUOKOINEN KUITULEVY 25 mm TUULETUSRAKO RISTIKOOLAUS 2 x 22 x 50 mm, k 600 ULKOVERHOUS LAUTA HIRSIPANEELI 20 mm MUOVITIIVISTYSPAPERI MINERAALIVILLA / PUUKUITUERISTE 50 mm KOOLAUS 50 x 50 mm, k 600 HIRSISEINÄ 150 mm Juha Vinha 33

34 VANHAN PURUSEINÄN LISÄERISTÄMINEN ULKOPUOLELTA LISÄERISTETTY PURUSEINÄ SISÄPUOLELTA LISÄERISTETTY PURUSEINÄ EI SUOSITELTAVA U = 0.23 W/m 2 K U = 0.32 W/m 2 K VANHA RAKENNE ULKOVERHOUS POISTETTUNA MINERAALIVILLA / PUUKUITUERISTE 100 mm PUURUNKO 100 x 50 mm, k 600 HUOKOINEN KUITULEVY 25 mm TUULETUSRAKO RISTIKOOLAUS 2 x 22 x 50 mm, k 600 ULKOVERHOUSLAUTA SISÄVERHOUSLEVY MUOVITIIVISTYSPAPERI MINERAALIVILLA / PUUKUITUERISTE 50 mm KOOLAUS 50 x 50 mm, k 600 VANHA RAKENNE SISÄVERHOUS POISTETTUNA Juha Vinha 34

35 VALESOKKELIT JA PUURAKENTEINEN TIILIVERHOILTU SEINÄ Tiiliverhotun seinän lisäeristäminen joudutaan tekemään yleensä sisäpuolelta. Höyrynsulku on poistettava ennen lisäeristystä. Valesokkeli estää seinään tulleen kosteuden kuivumisen ulospäin. seinän alapäässä lahoriski Puurunko on nostettava harkolla ylös laatan alta valesokkelin yläpintaan. Harkon ja valesokkelin väliin olisi hyvä saada edes ohut polyuretaanieristekaista. Ilmavirtaus eristeen ulkopintaan tulee estää. Juha Vinha 35

36 ROUTASUOJAUKSEN LISÄÄMINEN Alapohjan lämmöneristyksen kasvaessa tulee lisätä rakennuksen routasuojausta. q Erityisesti tämä koskee maanvastaisella alapohjalla toteutettuja rakennuksia. Riittävä routaeristys tulee varmistaa varsinkin rakennuksen ulkonurkissa. 1 m REUNA-ALUE Jos alapohjan lämmöneristys kasvaa merkittävästi, routasuojauksen mitoitus saatetaan joutua tekemään kylmän rakennuksen mukaan. RIL on julkaissut juuri uuden routasuojausohjeen: RIL Juha Vinha 36

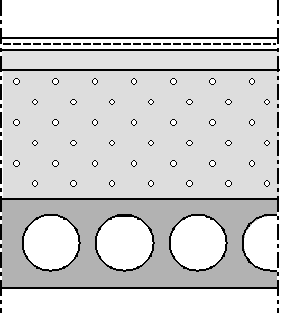

37 MAANVASTAINEN BETONILAATTA Kaksoislaattarakenne? Juha Vinha 37

38 MAANVASTAINEN BETONILAATTA Lämmöneristämätön laatta Maanvastaisen alapohjan lisäeristäminen on aina ongelmallista ellei betonilaattaa poisteta kokonaan. Toisaalta lisäeristämisen hyöty on yleensä vähäisempi kuin muissa rakennusosissa. Maapohja on lämmennyt rakennuksen keskialueella diffuusio ylöspäin Tiiviit lattiapäällysteet ovat riski homeen kasvu päällysteiden alla ja lattiapäällysteiden irtoilu Lattiapäällysteen oltava hyvin vesihöyryä läpäisevä Jos kosteus nousee lisäksi kapillaarisesti laatan alapintaan, on harkittava laatan purkamista ja uuden alapohjan tekoa. Yläpuolella olevan tilan riittävästä ilmanvaihdosta on huolehdittava, jotta maasta tuleva kosteus pääsee pois. Myös vähän lämmöneristetyissä laatoissa voi esiintyä samaa diffuusio-ongelmaa, varsinkin, jos eristeenä on käytetty mineraalivillaa. Juha Vinha 38

39 MAANVASTAINEN BETONILAATTA Yläpuolelta lämpöeristetty laatta Puurunko ja mineraalivilla on poistettava tai korvattava solumuovieristeellä ja pintalaatalla. Kaksoislaattarakenteessa kuitenkin edellä esitetyt ongelmat. Juha Vinha 39

40 RYÖMINTÄTILAINEN ALAPOHJA Alapohjan toimivuuden edellytyksenä on lisäksi monet aiemmin korostetut asiat: Eloperäinen materiaali tulee poistaa ryömintätilasta Maapohja ei saa olla monttu. Salaojasorakerros perusmaan päälle ja perusmaan pinnan kallistus ulospäin salaojiin. Ryömintätilan pohja tulisi lämpöeristää varsinkin puurakenteista alapohjaa käytettäessä. Myös sepelin käyttö maan pinnalla parantaa alapohjan kosteusolosuhteita. Lämmöneristys vähentää maan viilentävää vaikutusta ryömintätilassa. Lämmöneristys alentaa maapohjan lämpötilaa, jolloin diffuusiolla maasta haihtuvan kosteuden määrä vähenee. Vuoden 2050 ilmastossa maan pinnan lämmönvastus tulee olla vähintään 1,3 m 2 K/W (esim. 50 mm EPS tai 150 mm kevytsoraa). Puuvasojen alapuolelle tarvitaan hyvin lämpöä eristävä tuulensuoja, jonka lämmönvastus on vähintään 0,4 m 2 K/W. Tuulensuojan tulee olla hyvin kosteutta kestävä. Alapohjarakenteen ilmatiiviys on erittäin tärkeä. Ryömintätilan tuuletuksessa suositeltava ilmanvaihtokerroin on 0,5 1,0 1/h, jos kosteutta tulee ryömintätilaan pääasiassa ulkoilman mukana. Muussa tapauksessa ilmanvaihtokertoimen on oltava isompi. Koneellinen kuivatus tai lämmitys ei ole välttämätön, jos alapohja tehdään muuten rakenteellisesti oikein. Juha Vinha 40

41 BETONIELEMENTEILLÄ TEHTY RYÖMINTÄTILAINEN ALAPOHJA? Lämmöneristeen tulisi olla betonirakenteisessa ryömintätilaisessa alapohjassa betonielementtien alapuolella. Eristeen alapinnassa esiintyy homeen kasvulle otollisia olosuhteita. Kaksoislaattarakenne on riskialtis kosteusvaurioille. Lisäeristys kannattaa laittaa korjattaessa betonielementtien alapuolelle ja saumata tiiviisti. Myös maapohja kannattaa lämmöneristää esim. kevytsoralla. Rakenteen ilmanpitävyys on erittäin tärkeä. Juha Vinha 41

42 RYÖMINTÄTILAINEN ALAPOHJA Korjausesimerkki 1 VANHA RAKENNE U = 0.26 W/m 2 K LATTIALAUTA 30 mm SAHANPURU / KUTTERINLASTU 225 mm PUURUNKO: SOIROT 50 x 100 mm, k 600 VASAT 50 x 150, k 600 TERVAPAPERI LAUTA 22 mm TUULETUSTILA Juha Vinha 42

43 RYÖMINTÄTILAINEN ALAPOHJA Korjausesimerkki 1 UUSI RAKENNE, KUIVA TILA U = 0.16 W/m 2 K LATTIALAUTA 28 mm MUOVIKALVO / MUOVITIIVISTYSPAPERI MINERAALIVILLA / PUUKUITUERISTE 250 mm PUURUNKO: SOIROT 50 x 100 mm, k 600 VASAT 50 x 150 mm, k 600 HUOKOINEN KUITULEVY 25 mm TUULETUSTILA Juha Vinha 43

44 RYÖMINTÄTILAINEN ALAPOHJA Korjausesimerkki 1 UUSI RAKENNE, KOSTEA TILA U = 0.17 W/m 2 K LAATOITUS + VEDENERISTE / MUOVIMATTO PINTAVALU mm + LATTIALÄMMITYS MUOVIKALVO FILMIVANERI 15 mm MINERAALIVILLA / PUUKUITUERISTE 250 mm PUURUNKO: SOIROT 50 x 100 mm, k 600 VASAT 50 x 150 mm, k 600 HUOKOINEN KUITULEVY 25 mm TUULETUSTILA - PINTAVALUN KUIVUMISAIKA VÄH. 6 VIIKKOA ENNEN PINNOITUSTA - ALAPOHJAN KANTAVUUS TARKISTETTAVA Betonilaatta jää kahden tiiviin pinnan väliin, mutta lattialämmityksen kanssa toteutettuna rakenne voidaan tässä tapauksessa hyväksyä. Betonin alkalisuus suojaa sitä myös homehtumiselta. Muovikalvo suojaa alla olevia puurakenteita myös suurilta kosteusvuodoilta. Juha Vinha 44

45 KELLARIN SEINIEN LISÄERISTYS Kosteus- ja lämmöneristys puuttuvat yleensä seinän ulkopuolelta. kosteus- ja homeongelmia kellaritiloissa Sisäpuolelta eristämisessä samat ongelmat kuin muissakin sisäpuolelta eristetyissä seinissä - lisänä vielä maaperän kosteus. Ulkopuolinen lämmön- ja kosteudeneristys aina kun mahdollista. Eristys sisäpuolella: kalsiumsilikaattieriste suositeltavin vaihtoehto tai kevytbetonija kevytsoraharkko, myös solumuovieriste joissakin tapauksissa, EI PUURUNKOA SISÄPUOLELLE! Ei ilmarakoa vanhan rakenteen ja lisäeristyksen väliin. Välipohjan ja ulkoseinän liitosalueen kylmäsillat ovat usein ongelma varsinkin, jos rakenne korjataan ulkopuolisella lämmöneristyksellä. Juha Vinha 45

46 VAIPAN ILMANPITÄVYYS Vaipan ilmanpitävyyden parantamisella on lähes pelkästään positiivisia vaikutuksia. Hyvä ilmanpitävyys on keskeinen edellytys energiatehokkaalle rakentamiselle. 1) Erilaisten haitallisten aineiden ja mikrobien virtaus sisäilmaan vähenee. 2) Kosteuden virtaus vaipparakenteisiin vähenee. 3) Vaipparakenteiden sisäpinnat eivät jäähdy ulkoa tulevien ilmavirtausten seurauksena. 4) Rakennuksen energiankulutus vähenee ilmanvaihdon tapahtuessa LTO:n kautta. 5) Rakennuksen käyttäjien kokema vedon tunne vähenee. 6) Ilmanvaihdon säätäminen ja tavoiteltujen painesuhteiden säätäminen helpottuu, mutta toisaalta säätöjen tekeminen on vielä aiempaakin tärkeämpää. Riittävän ilmanvaihdon takaaminen on ensiarvoisen tärkeää! Ilmanvaihdon tulo- ja poistoilmavirtojen säätäminen on erittäin tärkeää! Erityisesti, jos rakennuksen ilmanvuotoluku q 50 on alle 0,5 m 3 /(m 2 h). Juha Vinha 46

47 RAKENNUKSEN PAINE-EROT Juha Vinha 47

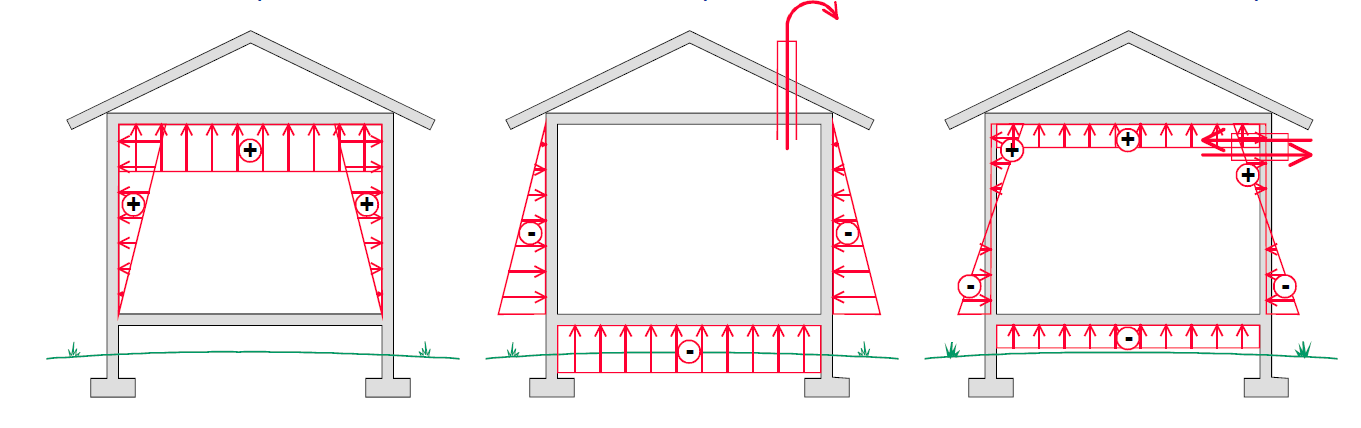

48 RAKENNUKSEN PAINE-EROT TALVITILANTEESSA Lämpötilaerojen ja ilmanvaihdon vaikutus 1. Ylipaine sisällä 2. Alipaine sisällä (koneellinen poisto) 3. Tasapainotettu ilmanvaihto (koneellinen tulo-poisto) Paine-erojakauma syntyy, jos tuloilmanvaihto on suurempi kuin poistoilmanvaihto. Ilmavuodot lisäävät energiankulutusta. Sisäilman kosteus virtaa rakenteisiin rakennuksen yläosasta. Mikrobien ja radonin virtaus sisälle on vähäistä. Vuotokohdat toimivat korvausilmakanavina. Tyynellä säällä ilmavuodot eivät aiheuta lisäenergiankulutusta, mutta vetovalitukset lisääntyvät. Sisäilman kosteuslisä ei aiheuta haittaa rakenteille. Suuri riski alapohjasta tuleville mikrobeille ja radonille. Rakennuksen yläosan ilmavuodot lisäävät energiankulutusta. Rakennuksen alaosan ilmavuodot heikentävät LTO:n hyötysuhdetta. Kosteuskonvektioriski rakennuksen yläosassa. Vedontunne ja radonriski rakennuksen alaosassa. Juha Vinha 48

49 PAINE-EROJEN VAIKUTUKSET JA HALLINTA TIIVIIN VAIPAN KANSSA Täysin tiiviiseen vaippaan pyrkiminen voi nostaa ilmanvaihdon synnyttämät paine-erot suuriksi ja syntyy ongelmia niihin vuotokohtiin, joita vaippaan aina jää. Ilmanvaihto tulee säätää oikein! Tavoitteena on pieni alipaine rakennuksen sisällä (-5 Pa). Ilmanvaihdon toimintaan on kiinnitettävä suurta huomiota (seuranta- ja hälytyslaitteet, suodattimien vaihto, tuuletusmahdollisuus, automaattisesti säätyvät järjestelmät) Vaipan hyvä ilmatiiviys (q 50 = 0,5 1,0 m 3 /(m 2 h)) on riittävä. Ilmanvaihdon säätö Paine-ero (Pa) n 50 = 0,15 1/h n 50 = 4,0 1/h n 50 = 10,0 1/h Tasapainotettu ilmanvaihto % vähemmän tuloilmaa % enemmän tuloilmaa Juha Vinha 49

50 PAINE-EROJEN VAIKUTUKSET JA HALLINTA KORJAUSKOHTEISSA Vaihdettaessa LTO:lla varustettu koneellinen ilmanvaihto painovoimaisen tilalle alipaine rakennusvaipan yli tyypillisesti kasvaa ainakin ajoittain. Jos vaipassa on homevaurioita, mikrobit ja niiden aineenvaihduntatuotteet pääsevät helpommin sisäilmaan, ellei rakennusvaippaa tiivistetä korjauksen yhteydessä. Suositeltavinta on luonnollisesti korjata samanaikaisesti myös vaurioituneet rakenteet. Ilmanvaihto on tärkeää säätää oikein myös tässä tapauksessa! Kouluissa ja päiväkodeissa pääilmanvaihto säädetään usein pienemmälle poissaoloaikoina. Likaisten tilojen kohdepoistot jäävät kuitenkin päälle, jolloin alipaine sisällä kasvaa ja voi aiheuttaa saman ongelman. Sisäilman laadun kannalta ongelmana ei yleensä olekaan ilmanvaihdon vähäisyys, vaan liiallinen alipaine ja ilmaa vuotavat vaurioituneet rakenteet sekä likaiset korvausilmareitit. Väärin tehdyssä ilmanvaihtokorjauksessa lopputulos voi olla sisäilman laadun kannalta huonompi kuin ennen korjausta! Juha Vinha 50

51 KYLMÄSILTOJEN JA ILMAVUOTOKOHTIEN HAVAINNOINTI Pintalämpötilojen tulee olla riittävän korkeat, jotta asukkaille ei synny vedon tunnetta. Alhaisia pintalämpötiloja aiheuttavat rakenteelliset kylmäsillat ja ilmavuotokohdat. Pintalämpötiloja ja ilmavuotokohtia voidaan tutkia lämpökuvauksen ja alipainekokeen avulla. Normaalit olosuhteet sisällä Sisällä 50 Pa alipaine FLIR Systems 24.0 C FLIR Systems 24.0 C Sp3 Sp2 22 Sp3 Sp Sp Sp Juha Vinha 51

52 VUOTOKOHTIEN SIJAINTI TTY:N JA TKK:N ASUINRAKENNUSTUTKIMUKSISSA pientalot ja kerrostalot Prosenttiosuus, % Ilmansulun läpiviennit ja sähköasennukset. Ulkoseinän ja alapohjan liittymä Pientalot Ulkoseinän ja välipohjan liittymä 37 8 Ulkoseinän ja yläpohjan liittymä Kerrostalot 5 4 Ulkoseinien välinen nurkka 31 Ovet ja ikkunat 72 Pääasialliset ilmavuotokohdat pientaloissa olivat: - ulkoseinän ja yläpohjan liitoksissa - ovien ja ikkunoiden liitoksissa sekä itse ovissa ja ikkunoissa (jakauma ~ 50% / 50%) - puurunkoisen ulkoseinän ja välipohjan liitoksissa Kerrostaloissa ilmavuodot keskittyivät ovien ja ikkunoiden liitoksiin sekä itse oviin ja ikkunoihin (jakauma ~ 50% / 50%). Juha Vinha 52

53 TTY:N JULKAISUJA RAKENTEIDEN JA LIITOSTEN TOTEUTUKSESTA TTY:n rakennusfysiikan tutkimusraportteja löytyy kotisivuiltamme osoitteesta Juha Vinha 53

54 ILMASTONMUUTOKSEN JA LÄMMÖNERISTYKSEN LISÄYKSEN VAIKUTUKSET RAKENNUSTEN ENERGIANKULUTUKSESSA TkT Juha Jokisalo Tutkitut talotyypit: Pientalo Huoneistoala 134 m² Kerrostalo 3 asuinkerrosta + kellari Huoneistoala 1627 m² Toimisto Nettoala 5390 m² Atriumtila 526 m² Avokonttorit 4043 m² Neuvotteluhuoneet 178 m² Toimistohuoneet 643 m² Juha Vinha 54

55 kwh/m²a TILOJEN JA ILMANVAIHDON LÄMMITYS- JA JÄÄHDYTYSTARVE Lämmöneristystaso: A = 2008 määräysten mukainen lämmöneristystaso seinä 200 mm MV, katto 300 mm PV, lattia 150 mm EPS B = Nykyisten määräysten mukainen lämmöneristystaso seinä 250 mm MV, katto 500 mm PV, lattia 225 mm EPS C = Matalaenergiatalo seinä 300 mm MV, katto 550 mm PV, lattia 300 mm EPS D = Passiivitalo seinä 350 mm MV, katto 550 mm PV, lattia 350 mm EPS E = Lähes nollaenergiatalo seinä 500 mm MV, katto 650 mm PV, lattia 350 mm EPS Rakennus U-arvot, W/m²K Lämmönersitystason valintaperuste: US YP AP Pientalo A Normitaso C3 (2008) B Normitaso C3 (2010) C Matalaenergiapientalo (RIL ) D Passiivipientalo (RIL ) Kerrostalo ja toimisto ¹ A Normitaso C3 (2008) B Normitaso C3 (2010) C Matalaenergiakarrostalo (RIL ) D Passiivikerrostalo (RIL ) E Passiivipientalo (RIL ) ¹ Toimistossa vain US ja YP:n lämmönersitystaso otettu huomioon. (Toimistossa AP:n lämpöhäviöitä ei ole otettu huomioon kellarikerroksessa sijaitsevan paikotustilan vuoksi.) kwh/m²a Pientalo: A (läm.) B (läm.) C (läm.) D (läm.) A (jäähd.) B (jäähd.) C (jäähd.) D (jäähd.) kwh/m²a Toimisto: Lämmitystarve Jäähdytystarve Jäähdytystarve A (läm.) B (läm.) C (läm.) D (läm.) E (läm.) A (jäähd.) 10 B (jäähd.) C (jäähd.) 5 D (jäähd.) E (jäähd.) Kerrostalo: Lämmitystarve A (läm.) B (läm.) C (läm.) D (läm.) E (läm.) A (jäähd.) B (jäähd.) C (jäähd.) D (jäähd.) E (jäähd.) Lämmitystarve Jäähdytystarve Juha Vinha 55

56 YHTEENVETO FRAME -PROJEKTIN TUTKIMUSTULOKSISTA Rakennusten energiankulutus Lämmöneristyksen lisääminen v määräysten mukaisesta vertailutasosta ei ole kerrosaloissa ja toimistoissa kannattavaa, koska ostoenergiansäästö on marginaalinen. Pientaloissa asia riippuu siitä, kuinka pitkä takaisinmaksuaika lisäeristämiselle voidaan hyväksyä. Kerrostaloissa ja toimistorakennuksissa jo vuoden 2008 rakentamismääräysten mukaiset U-arvotasot tutkittujen vaipparakenteiden (US, YP ja AP) osalta olisivat olleet energiansäästön kannalta varsin riittäviä. Tulevaisuudessa rakennusten lämmitystarve vähenee ja jäähdytystarve kasvaa. Varsinkin kerrostaloissa kärsitään ylilämpöongelmista jo nyt. Lämmöneristystason lisäämisellä saavutettava energiansäästö tulee ilmastonmuutoksen myötä edelleen pienenemään. Rakennusten energiankulutusta voidaan hieman pienentää hyödyntämällä rakenteiden termistä massaa. Rakennusten energiankulutusta voidaan jatkossa pienentää erityisesti energiatehokkailla lämmitys- ja jäähdytysratkaisuilla sekä passiivisilla jäähdytystavoilla. Juha Vinha 56

57 ASUKKAIDEN VAIKUTUS ENERGIANKULUTUKSEEN Energian ominaiskulutus lattiapinta-alaa kohti luvun alussa tehdyissä puurunkoisissa pientaloissa (TTY:n ja TKK:n kenttätutkimus) Energiatehokkuusluokka A (vanha luokitus normeerattuna Jyväskylän säätietoihin) Keskimääräiset Ilmanvaihtomäärät koneellisilla IV- järjestelmillä lähes samat. Tuloksissa ei ole otettu huomioon takassa ja saunassa poltettua puuta. Asumistottumuksilla on ratkaiseva merkitys pientalojen energiankulutuksessa! Juha Vinha 57

58 ILMASTONMUUTOKSEN JA LÄMMÖNERISTYKSEN LISÄYKSEN VAIKUTUKSIA TAVANOMAISISSA VAIPPARAKENTEISSA Vaatii lisää kuivumisaikaa Vaatii rakenteellisia muutoksia Käytöstä tulisi luopua - solumuovieristeiset betonisandwich- ja sisäkuorielementit - ulkopuolelta solumuovieristeillä eristettävät kivirakenteet - sisäpuolelta lisäeristettävät massiivirakenteet Kivirakenteen riittävä kuivuminen on varmistettava, jos rakenne pinnoitetaan sisäpuolelta vesihöyrytiiviillä pinnoitteella tai materiaalilla tai peitetään kaapistoilla tai muilla kuivumista rajoittavilla rakenteilla. Sisäpuolelta lämpöeristettyjen massiivirakenteiden riittävä kuivuminen on varmistettava ennen sisäpuolen lämmöneristyksen ja höyrynsulun laittamista. - puurakenteinen tuuletettu yläpohja (lämpöä eristävä aluskate/ tulensuoja, vähemmän ilmaa läp. lämmöneriste) - tiiliverhottu puurankaseinä (lämpöä eristävä tuulensuoja, erillinen höyrynsulkukerros tuuletusrakoon yli 10 m korkeissa seinissä) - sisäpuolelta lisäeristetty hirsiseinä (ilmanpitävä ja riittävä höyrynsulku) - ryömintätilainen alapohja (maanpinnan lämmöneristys, lämpöä eristävä ja kosteutta kestävä tuulensuoja puurakenteisessa alapohjassa) - maanvastainen alapohja (routaeristyksen lisäys) - ikkunat (ulkolasin ulkopintaan matalaemissivitettipinta) - tuulettumaton eristerappaus puurankarakenteen päällä Korvaavana rakenteena voidaan käyttää esim. tuuletetun levyverhouksen päälle tehtyä rappausta tai muuta ratkaisua, jossa rakenne tuuletetaan. Taulukossa esitetyt asiat ovat voimassa myös vanhoja rakenteita korjattaessa ja lisäeristettäessä. Juha Vinha 58

59 YHTEENVETO FRAME -PROJEKTIN TUTKIMUSTULOKSISTA Rakenteiden kosteus- ja lämpötekninen toiminta Kosteusvaurioiden riski lisääntyy monissa tavanomaisissa vaipparakenteissa ilmastonmuutoksen ja lämmöneristyksen lisäyksen vaikutuksesta. Toisaalta on myös monia rakenteita, joissa nämä tekijät eivät vaikuta merkittävästi rakenteiden toimintaan. Rakenteissa tapahtuvien olosuhteiden muuttumisen lisäksi rakenteiden kosteusriskit lisääntyvät myös rakenteiden dimensioiden, rakenneratkaisujen ja toteutustapojen muutosten seurauksena. Lähes kaikki uudet vaipparakenteet saadaan toimiviksi myös seuraavan 100 vuoden aikana rakenteellisten ja toteutuksessa tehtävien muutoksien avulla. Korjausrakentamisessa rakenteiden lisäeristäminen voi edellyttää rakenteellisten muutosten lisäksi myös teknisten laitteiden käyttöä (lämmitin, kuivain, ohjattu koneellinen ilmanvaihto). Puurakenteiden kosteusteknistä toimintaa voidaan parantaa merkittävästi laittamalla lämmöneristystä kantavien rakenteiden ulkopuolelle. Betoni- ja kivirakenteiden kuivumiseen on varattava lisää aikaa, jos niiden ulkopuolella käytetään lämmöneristeenä solumuovieristeitä. Juha Vinha 59

60 LISÄTIETOA FRAME -PROJEKTISTA Projektin loppuraportit (tutkimusraportit 159 ja 160) ja viimeisen yleisöseminaarin esitykset ovat saatavilla TTY:n rakennusfysiikan tutkimusryhmän kotisivuilta osoitteesta: Rakennusaikaiseen kosteudenhallintaan liittyvää aineistoa on lisäksi saatavilla osoitteesta: Rakennusfysiikan ilmastolliset testivuodet on julkaistu Ilmatieteen laitoksen kotisivuilla osoitteessa: Tutkimuksen rahoittajina olivat: Tekes, Ympäristöministeriö, Rakennusteollisuus RT ry:n toimialaliitot sekä yksittäisinä yrityksinä Finnfoam Oy, Suomen Kuitulevy Oy ja Fibratus Oy. Juha Vinha 60

61 KIITOS! Juha Vinha 61
