TUOTEKATALOGI. Airfi tuotteet 2019 ILMANVAIHTOKONEET LIESIKUVUT LISÄVARUSTEET MORE THAN PURE AIR

Transkriptio

1 TUOTEKATALOGI Airfi tuotteet 2019 ILMANVAIHTOKONEET LIESIKUVUT LISÄVARUSTEET MORE THAN PURE AIR

2 Sinua palvelee Omat muistiinpanot Airfi Oy AB Piilupuunkatu Raisio Finland

3 Sisällysluettelo Meistä 4 Ilmanvaihtokoneet 6 Valintataulukko 10 Mittakuvat 11 Säädinkuvut 12 Pia-säädinkupu 14 Suvi-säädinkupu 15 Ida-säädinkupu 16 Eva-säädinkupu 17 Kerrostalokuvut 18 Pia-kerrostalokupu 20 Suvi-kerrostalokupu 21 Ida-kerrostalokupu 22 Eva-kerrostalokupu 23 Liesituulettimet 24 Ava-liesituuletin 26 Rosa-liesituuletin 27 Ida-liesituuletin 28 Eva-liesituuletin 29 Sara-liesituuletin 30 Jade-liesituuletin 31 Lisävarusteet 32 Pidätämme oikeudet muutoksiin. 3

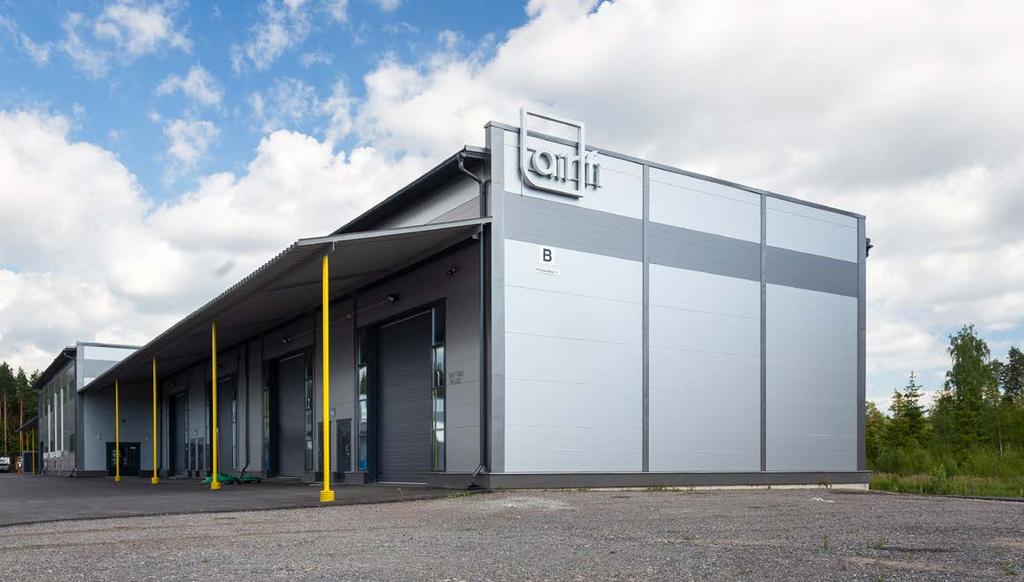

4 Meistä Ylpeästi suomalainen Airfi Oy on raisiolainen ilmanvaihtolaitteita valmistava yritys. Tuotekehitys tiimimme kehittää markkinoille uusia nykyaikaisia tuotteita. Nopea reagointi asiakkaidemme tarpeisiin onkin yksi vahvuuksistamme. Panostamme jatkuvasti tuotteissamme suunnitteluun, testaukseen ja tuotekehitykseen, jonka ansiosta voit aina luottaa tuotteiden laatuun ja kilpailukykyisiin hintoihin. Meille on myönnetty avainlippu-tunnus, joka on merkki suomalaisesta työstä. Airfi Oy:n tuotteilla on korkea kotimaisuus aste. 4

5 Airfin tiimi Tiimimme on nuorekasta, ahkeraa ja helposti lähestyttävää. Otamme työmme vaka vasti mutta toimistossamme vallitsee rento ja innovatiivinen ilmapiiri. Koko prosessin jokainen henkilö on meille tärkeä, olemme jokainen osana iso mpaa kokonaisuutta. Tuotteiden valmistamiseen vaaditaan rautaista tuotekehitys osaamista, mutta myös viimeistelty huolellinen valmistusprosessi. Myynti, jälkimarkkinointi sekä tuotekehitys käyvät keskenään aktiivista keskustelua parhaan lopputuloksen saavuttamiseksi. Palveluumme ja tuotteisiimme tyyty väinen asiakas on meille edelleen se tärkein. Tuotevalikoimamme on rakentunut pitkälti sen mukaan, mitä asiakkaat ovat meiltä toivoneet ja odottaneet. Tuotantotilojen yhteydessä sijaitsee meidän toimisto- ja näyttelytilamme, ka nnattaa joskus poiketa kahville. Löydät meidät myös sosiaalisen median kanavista. 5

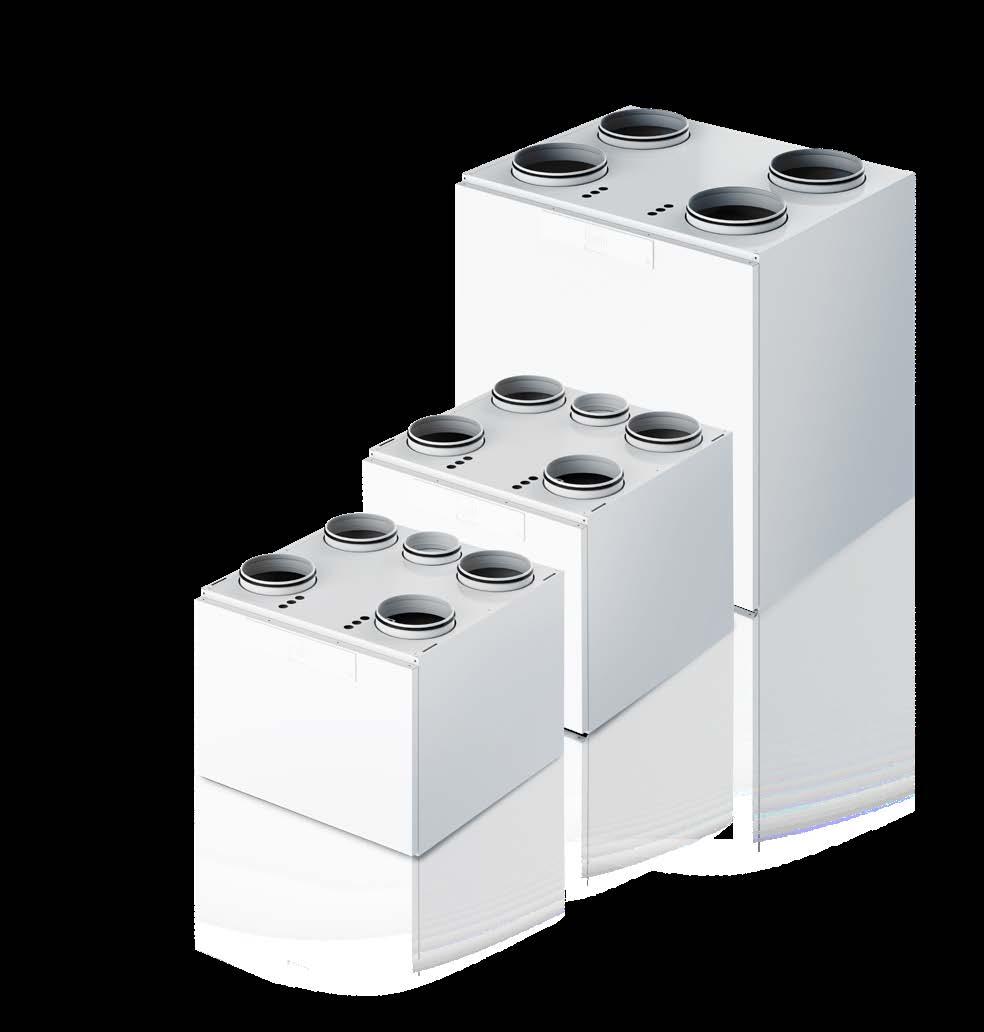

6 Seuraavan sukupolven Ilmanvaihtokoneet Model 60 Model 100 Model 150

7 Ilmanvaihtokoneet Airfi ilmanvaihtolaitteet mahdollistavat raikkaan ja tervellisen sisäilman. Uudet Airfi ilmanvaihtolaitteet on suunniteltu pohjoisen koviin olosuhteisiin. Airfi mallistosta löytyy kolme ilmanvaihtokone mallia Model 60, Model 100, Model 150. Airfi koneiden kosteuden poisto koneen pohjasta on tehostettu, jolloin koneen toiminta kylminä aikoina on tehokkaampaa ja energiaystävällisempää. Airfi ilmanvaihtokoneista Model 60 ja Model 100 voidaan asentaa myös kaapin sisälle, leveys ainoastaan 558mm. Tasainen lämpö Nopeampi reagoimaan lämpövaihteluihin. Kiinteä rakenne Metallirakenteinen, pitkäikäinen tuote. Älykäs tuote Kosteuslähetin vakiona koneen sisällä. Nopea asentaa Helppo ja nopea kattoasennusteline. Vian ilmoitin Ääni summeri, joka ilmoittaa vikatilasta Kondessiveden poisto Kaltevan sisäpohjan ansiosta kondenssivesi poistuu itsestään. Hiljainen käyntiääni Hiljainen ja huomaamaton käyntiääni. Maalattu Runko-osat maalattu. 7

8 Airfi Frost Pro System Tervetuloa uudelle A+ energiatehokkuuden aikakaudelle. AFPS tekniikalla saavutetaan Airfi Oy:n valmistamissa Model60, Model100, sekä Model150 -ilmanvaihtokoneissa A+ - luokituksen vuosihyötysuhde. Airfi Frost Pro System (AFPS) on kaikissa Airfi Oy:n valmistamissa ilmanvaihtokoneissa vakiona. Uusi Airfi Frost Pro System (AFPS) on oppiva huurtumissuoja jolla varmistetaan ilmanvaihtokoneen toimivuus lämmityskaudella! Airfi Frost Pro Systems on suomalainen keksintö, jossa lämmöntalteenotto sulatetaan vain tarpeenmukaisesti ja kennon toiminta taataan myös pitkäjakoisilla kovilla pakkasilla. Kennon sulatukseen käytettävä energia otetaan poistuvasta ilmasta. Näin lämmity svastusten antama energia saadaan asunnon hyödyksi, eikä esi merkiksi jäteilmaa lämmitetä etuvastuksilla. Sulatustoimintoa ajetaan ainoastaan optimaalisen ajan verran, joka säästää ener giaa verrattuna vanhempaan tekniikkaan. Oppiva toiminto yhdistettynä huurtumissuojaan ottaa huomioon koneen yksilölliset ominaisuudet kuten filttereiden likaantumisen sekä lämmöntalteenottokennon likaantumisen. Valitsemalla Airfi Oy:n energiatehokkaat ilmanvaihtokoneet saat selvää energiasäästöä. 8 Airfi Frost Pro System (AFPS) Airfi Oy:n Oppivalle huurtumisenestojärjestelmälle on jätetty patenttihakemus

9 Ilmanvaihtokoneen ohjaimet Mille wifi Mille wire Sento Uno Malli Koodi LVI-numero Uno 5-nopeus kiertokytkin Sento kapasitiivinen ohjain Mille-Wifi ohjain Mille-Wire ohjain Ilmanvaihtokoneet Malli Koodi LVI-numero Model 60 (R) Electric Model 60 (L) Electric Model 100 (R) Electric Model 100 (L) Electric Model 150 (R) Electric Model 150 (L) Electric Lisävarusteet Malli Koodi LVI-numero Kattoasennuskehys K: Model 60 ja Kattoasennuskehys K: Model 60 ja Höyrysulun tiivistyslevy: Model 60 ja Seinäteline: Model 60 ja Asennusjalusta: Model Airfi-Vesilukko kromattu

10 Valintataulukko Tekniset tiedot Mitat (leveys x korkeus x syvyys) 558 x 450 x x 490 x x 850 x 645 Paino 44 kg 46 kg 77 kg Kanavalähdöt Keittöohitus 4x160 1x125 4x160 1x125 Kondenssiyhde Keskellä 66 mm takareunasta Keskellä 66 mm takareunasta Keskellä 110 mm takareunasta Kondenssivesiallas Kallistettu kondenssivesiallas Kallistettu kondenssivesiallas Kallistettu kondenssivesiallas 4x200 Max. poistoilmavirta (100 Pa) 107 dm 3 /s 107 dm 3 /s 180 dm 3 /s Max. tuloilmavirta (100 Pa) 99 dm 3 /s 95 dm 3 /s 159 dm 3 /s Ominaisenergiankulutus (SEC) kylmässä ilmastossa Ominaisenergiankulutus (SEC) keskimääräisessä ilmastossa Poistoilman lämmöntalteenotton vuosihyötösuhdeluokka Ilmanvaihtokoneen ominaissähköteholuokka nimellisilmavirralla A+/A A+/A A+/A A+/A A+/A A+/A A+/A A+/A A+/A A/B A/B A/B Sähkö 230V,50Hz,10A: Pistotulppa 230V,50Hz,10A: Pistotulppa 230V,50Hz,16A: Pistotulppa Kesä- / talvitoiminto Automaattinen, säätävä Sulautusautomatiikka Jatkuva tuloilma (AFPS) Jälkilämmitys Sähkö 920W 920W 2 x 920W Vesi Varusteet Kattoasennusteline Seinäasennusteline Jalusta Höyrynsulun tiivistyslevyn Kosteuslähetin (sisäinen) Kosteuslähetin Hiilidioksidilähetin Liitäntävalmius Uno Sento Mille-Wifi Mille-Wire Säädinkuvut VAK, DDC, 10VDC, Modbus, Ethernet, Lähetinohjaukset Model Model Model Vakiovaruste Lisävaruste 10

11 Mittakuvat Edestä Model 60 Model 100 Model 150 Sivusta Malli R Malli L Alhaalta Ulkoilma (1) Tuloilma (2) Poistoilma (3) Jäteilma (4) Keittiö-ohitus (5) Kondenssilähtö (6) 11

12 Säädinkuvut LIESIKUVUT

13 Säädinkuvut Säädinkupumallisto on suunniteltu kärynpoiston lisäksi asuntokohtaisen ilmanvaihtokoneen tai huippuimurin ohjaukseen. Pestävä rasvasuodatin Metallinen konepesun kestävä rasvasuodatin. Kiinteä rakenne Metalli rakenne ja pitkäikäinen tuote. LED-valot Ekologiset ja pitkäikäiset LED-valot. Nopea asentaa Helppo ja nopea asentaa. Ilmanvaihto Säädinkuvut toimii kodin ilman vaihdon tai huippuimurin ohjaamiseen. Pistotulppaliitäntä Turvallinen ja nopea liitin kaikissa kuvuissa. Safera turvatekniikka Yhteensopiva Safera turvatekniikkalla. 13

14 Pia-säädinkupu Klassinen kaapistoon asennettava säädinkupu, joka on nopea asentaa eri syvyisiin kaapistoihin. Palorajoitinventtiili on poistettavissa rasvasuodatintilan kautta. Ilmanvaihtokoneen kaksi eri nopeuden säätö mahdollisuutta. Tekniset tiedot LED-valot, 2x3W 3000K Saatavana 500 ja 600 mm leveänä Kiinteä rakenne, pistotulpalla Malleina 4-nopeus ja 5-nopeus kuvut sekä vain tehostuskupu Tehostusläppä mekaanisella ajastimella (60min) Ilmanvaihdon tehostus kun läppä avautuu (myös ohitettavissa) Takapeitelista sisältyy toimitukseen Kanavaliitäntä 1 x 125 mm Konepestävä metallinen rasvasuodatin Saatavana Safera turvatekniikalla Malli Koodi LVI-numero Leveys Väri Nopeus Pia-SA50w Valkoinen 1-5 Pia-SA60w Valkoinen 1-5 Pia-SA59w Valkoinen 1-4 Pia-SA69w Valkoinen 1-4 Pia-SA58w Valkoinen Vain tehostus Pia-SA68w Valkoinen Vain tehostus

15 Suvi-säädinkupu Säädinkupumallisto on suunniteltu kärynpoiston lisäksi asuntokohtaisen ilmanvaihtokoneen tai huippuimurin ohjaukseen. Tekniset tiedot LED-valot, 2 x 3400K Saatavana 500 ja 600 mm leveänä Tyyppihyväksytty palonrajoitin Ulosvedettävä, pistotulpalla Tehostusläppä ajastimella ( min) Kostetusnäppäimistö integroitu lasiin Kärkitieto läpän asennosta heikkovirralla Takapeitelista sisältyy toimitukseen Kanavaliitäntä 1 x 125 mm Konepestävä metallinen rasvasuodatin Saatavana Safera turvatekniikalla Malli Koodi LVI-numero Leveys Väri Suvi-CF50w Valkoinen Suvi-CF60w Valkoinen Suvi-CF50s Hopea Suvi-CF60s Hopea Suvi-CF50b Musta Suvi-CF60b Musta 15

16 Ida-säädinkupu Vapaasti sijoiteltava seinämalli. Kuvussa on kapasitiiviset kytkimet integroituna etupaneeliin. Airfi-ilmanvaihtokoneen ja EC-huippuimurin ohjaamiseen. Tiedot 2x LED valot, 3400K Saatavana 600 ja 900 mm leveänä Liesikuvun ajastin min. Hormiliitännänkoko 1 x 125 mm Kanavasuoja sisältyy toimitukseen Saatavana Safera turvatekniikalla m in m a x m in m ax m in m a x m in m ax Malli LVI-numero Leveys Koodi Väri Ida-CC60s Musta/rst Ida-CC90s Musta/rst 16

17 Eva-säädinkupu Vapaasti asennettava saarekemalli, jossa asennuskorkeus säädettävissä. Kuvussa on kapasitiiviset kytkimet integroituna etupaneeliin. Airfi-ilmanvaihtokoneen ja EC-huippuimurin ohjaamiseen. Tiedot 4x LED valot, 3400K Liesikuvun ajastin min. Hormiliitännänkoko 1 x 125 mm Kanavasuoja sisältyy toimitukseen Saatavana Safera turvatekniikalla Malli Koodi LVI-numero Leveys Väri Eva-CD90s Musta/RST 17

18 Kerrostalokuvut LIESIKUVUT

19 Kerrostalokuvut Kerrostalokupu on suunniteltu keskitettyihin ilmanvaihtojärjestelmiin. Kupu on suuniteltu niin, että asennus ja säätö on helppoa sekä vaivatonta. Suoritusarvot mitataan painemittarilla ilman erillisiä mittauskoukkuja. Samasta pisteestä saadaan mitattua haluttu perusilmavirta sekä tehostusilmavirta. Palorajoitinventtiili on poistettavissa rasvasuodatintilan kautta. Kerrostalokuvut täyttää rakentamismääräyskokoelman ilmaääneneristys vaatimuksen. Kaikki kerrostalokuvut täyttää myös mittausstandardin SFS-EN-ISO ja ISO Pestävä rasvasuodatin Metallinen konepesun kestävä rasvasuodatin. Kiinteä rakenne Metalli rakenteinen ja pitkäikäinen tuote. LED-valot Ekologiset ja pitkäikäiset LED-valot. Nopea asentaa Helppo ja nopea asennus. Palorajoitin Turvallinen ja tyyppihyväksytty Äänieristetty Hiljainen käyntiääni Hyvä kärynsieppaus Kupu mahdollistaa hyvän kärysieppauksen. Safera turvatekniikka Yhteensopiva Safera turvatekniikkalla. 19

20 Pia-kerrostalokupu Klassinen kaapistoon asennettava kerrostalokupu on suunniteltu keskitettyihin ilmanvaihtojärjestelmiin. Nopea asentaa eri syvyisiin kaapistoihin. Palorajoitinventtiili on poistettavissa rasvasuodatintilan kautta. Tekniset tiedot LED-valot, 2x3W 3000K Saatavana 500 ja 600 mm leveänä Tyyppihyväksytty palonrajoitin Kiinteä rakenne, pistotulpalla Tehostusläppä mekaanisella ajastimella (60min) Kärkitieto läpän asennosta heikkovirralla Takapeitelista sisältyy toimitukseen Kanavaliitäntä 1 x 125 mm Konepestävä metallinen rasvasuodatin Saatavana Safera turvatekniikalla , Malli Koodi LVI-numero Leveys Väri Pia-SA55w Valkoinen Pia-SA65w Valkoinen 20

21 Suvi-kerrostalokupu Ulosvedettävä kaapistoon integroitava liesikupu. Kerrostalokupu on suunniteltu keskitettyihin ilmanvaihtojärjestelmiin. Nopea asentaa eri syvyisiin kaapistoihin. Palorajoitinventtiili on poistettavissa rasvasuodatintilan kautta. Tekniset tiedot LED-valot, 2 x 3400K Saatavana 500 ja 600 mm leveänä Tyyppihyväksytty palonrajoitin Ulosvedettävä, pistotulpalla Tehostusläppä ajastimella ( min) Kostetusnäppäimistö integroitu lasiin Kärkitieto läpän asennosta heikkovirralla Takapeitelista sisältyy toimitukseen Kanavaliitäntä 1 x 125 mm Konepestävä metallinen rasvasuodatin Saatavana Safera turvatekniikalla Malli Koodi LVI-numero Leveys Väri Suvi-CF55w Valkoinen Suvi-CF65w Valkoinen Suvi-CF55s Hopea Suvi-CF65s Hopea Suvi-CF55b Musta Suvi-CF65b Musta 21

22 Ida-kerrostalokupu Vapaasti sijoitettava seinämalli. Kuvussa on kapasitiiviset kytkimet integroituna etupaneeliin. Kerrostalokupu on suunniteltu keskitettyihin ilmanvaihtojärjestelmiin. Tekniset tiedot LED-valot, 2 x 3400K Saatavana 600 ja 900 mm leveänä Tehostusläppä ajastimella ( min). Hormiliitännänkoko 1 x 125 mm Tyyppihyväksytty palonrajoitin Kärkitieto läpän asennosta heikkovirralla Konepestävä metallinen rasvasuodatin Saatavana Safera turvatekniikalla m in m a x m in m ax m in m a x m in m ax Malli LVI-numero Leveys Koodi Väri Ida-CC65s Musta/rst Ida-CC95s Musta/rst 22

23 Eva-kerrostalokupu Vapaasti sijoitettava seinämalli. Kuvussa on kapasitiiviset kytkimet integroituna etupaneeliin. Kerrostalokupu on suunniteltu keskitettyihin ilmanvaihtojärjestelmiin. Tekniset tiedot LED-valot, 4 x 3400K Hormiliitännänkoko 1 x 125 mm Tehostusläppä ajastimella ( min). Tyyppihyväksytty palonrajoitin Kärkitieto läpän asennosta heikkovirralla Konepestävä metallinen rasvasuodatin Saatavana Safera turvatekniikalla Malli Koodi LVI-numero Leveys Väri Eva-CD95s Musta/RST 23

24 Liesituulettimet LIESIKUVUT

25 Liesituulettimet Airfi mallistosta löytyy myös liesituulettimet. Liesituulettimet sisältävät aina oman puhaltimen. Airfi liesituulettimiin saa lisävarusteena myös aktiivihiilisuodattimen jos poistoilman ulospuhaltaminen ei ole mahdollista. Pestävä rasvasuodatin Metallinen konepesun kestävä rasvasuodatin. Kiinteä rakenne Metallirakenteinen ja pitkäikäinen tuote. LED-valot Ekologiset ja pitkäikäiset LED-valot. Nopea asentaa Helppo ja nopea asentaa. Helppo ratkaisu Vanhaan keittiöön parempi ilmanlaatu aktiivihiilisuodattimella Aktiivihiilisuodatus Liesituulettimiin lisävarusteena aktiivihiilisuodattimet Pistotulppaliitäntä Turvallinen ja nopea liitin kaikissa kuvuissa. Helppokäyttöinen Selkeä ohjainpaneeli 25

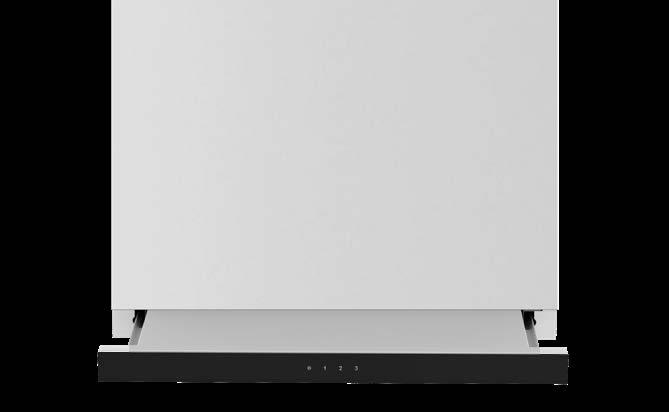

26 Ava-liesituuletin Ulosvedettävä kaapistoon integroitava liesituuletin. Liesituulettimessa on kapasitiiviset kytkimet integroituna etupaneeliin. Omalla puhaltimella varustettu malli, jossa pistotulppaliitäntä. Tiedot 2x LED valot, 3400K Hormiliitännänkoko 1 x 120 mm Minimi / maksimi imuteho 275 / 500 (m 3 /h) Äänitasot: min 48 db / max 50 db 85W moottori Energialuokka D Saatavana aktiivihiilisuodattimella min max Malli Koodi LVI-numero Leveys Väri Ava-CB61w Valkoinen Ava-CB61b Musta Lisävaruste Koodi LVI-numero Aktiivihiilisuodatin Ava-CB61s, Ava-CB61w

27 Rosa-liesituuletin Ulosvedettävä kaapistoon integroitava liesituuletin. Liesituulettimen rungossa on sähkö inen kytkin. Omalla puhaltimella varustettu malli, jossa pistotulppaliitäntä. Tiedot 2x LED valot, 3400K Saatavana 500 ja 600 mm leveänä Hormiliitännänkoko 1 x 120 mm Minimi / maksimi imuteho: / (m 3 /h) Äänitasot: min 48 db / max 50 db 90W moottori Energialuokka D Saatavana aktiivihiilisuodattimella min max Malli Koodi LVI-numero Leveys Väri Rosa-SC51w Valkoinen Rosa-SC61w Valkoinen Rosa-SC51s RST Rosa-SC61s RST Lisävaruste Koodi LVI-numero Aktiivihiilisuodatin Rosa-SC61s, Rosa-SC61w, Rosa-SC51s, Rosa-SC51w

28 Ida-liesituuletin Vapaasti sijoitettava seinämalli. Liesituulettimessa on kapasitiiviset kytkimet integroituna etupaneeliin. Omalla puhaltimella varustettu malli, jossa pistotulppaliitäntä. Tiedot 2x LED valot, 3400K Saatavana 600 ja 900 mm leveänä Liesikuvun ajastin min. Hormiliitännänkoko 1 x 150 mm Minimi / maksimi imuteho 275 / 500 (m 3 /h) Äänitasot: min db / max db 250W moottori Energialuokka C Saatavana aktiivihiilisuodattimella m in m a x m in m ax m in m a x m in m ax Malli LVI-numero Leveys Koodi Väri Ida-CC61s Musta/rst Ida-CC91s Musta/rst Lisävaruste Koodi LVI-numero Aktiivihiilisuodatin Ida-CC61s Aktiivihiilisuodatin Eva-CD91s, Ida-CC91s

29 Eva-liesituuletin Vapaasti sijoitettava saarekemalli, jossa asennuskorkeus säädettävissä. Liesituulettimessa on kapasitiiviset kytkimet integroituna etupaneeliin. Omalla puhaltimella varus tettu malli, jossa pistotulppaliitäntä. Tiedot 4x LED valot, 3400K Liesikuvun ajastin min. Hormiliitännänkoko 1 x 150 mm Minimi / maksimi imuteho 320 / 530 (m 3 /h) Äänitasot: min 52 db / max 66 db 275W moottori Energialuokka B Kanavasuoja sisältyy toimitukseen Saatavana aktiivihiilisuodattimella Malli Koodi LVI-numero Leveys Väri Eva-CD91s Musta/RST Lisävaruste Koodi LVI-numero Aktiivihiilisuodatin Eva-CD91s, Ida-CC91s

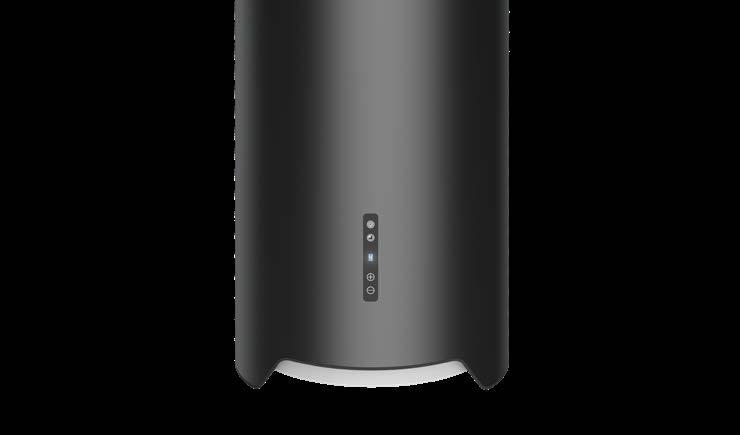

30 Sara-liesituuletin Vapaasti sijoitettava saarekemallinen lliesituuletin. Antrasiitin värinen kuori, jossa soft touch elektroninen ohjaus. Konepestävä rasvasuodatin. Pistotulppaliitäntä. Tiedot LED valot, 3400K Liesikuvun ajastin min. Hormiliitännänkoko 1 x 120 mm Minimi / maksimi imuteho 278 / 510 (m 3 /h) Äänitasot: min 52 db / max 62 db 250W moottori Energialuokka B Saatavana aktiivihiilisuodattimella min max min max Malli Koodi LVI-numero Väri Sara-EA01a Antrasiitti Lisävaruste Koodi LVI-numero Aktiivihiilisuodatin Sara-EA01a

31 Jade-liesituuletin Kattoon asennettava saarekemallinen liesituuletin. Ohjattavuus kaukosäätimellä tai kuvusta kapasitiivisellä ohjaimella. Konepestävät rasvasuodattimet. Neljä eri imutehoa. Tiedot 4x LED valot, 3400K Liesikuvun ajastin min. Hormiliitännänkoko 1 x 150 mm Minimi / maksimi imuteho 260 / 585 (m 3 /h) Äänitasot: min 52 db / max 62 db 250W moottori Energialuokka C Kaukosäädin sisältyy toimitukseen Saatavana aktiivihiilisuodattimella Malli Koodi LVI-numero Väri Jade-EB01w Valkoinen Lisävaruste Koodi LVI-numero Aktiivihiilisuodatin Jade-EB01w

32 Lisävarusteet

33 Äänenvaimentimet Tehokas äänenvaimennus Airfi äänenvaimentimien suunnittelussa on otettu huomioon tiukentuvat ääninormit. Ilmanvaihtolaitteen yhteyteen kuuluu aina asentaa asumiseen sopivat ja tehokkaat äänenvaimentimet, jolloin huoneistoon kantautuva ääni saadaan vaimennettua tehokkaasti. Vain asumiseen kehitetyillä ja oikein asennetuilla äänenvaimentimilla on mahdollista vaimentaa ilmanvaihtokoneesta kantautuva ääni oikein. Tällä tavalla saavutetaan hiljainen ja normien mukainen asuin ympäristö. Puhdas, turvallinen tuote Äänenvaimentimet on suunniteltu puhtailla materiaaleilla, hyvään äänenvaimennukseen. Äänenvaimentimet löytyvät suora- ja kulmamallisena. Kulma mallisilla äänenvaimentimilla saavutetaan parempi äänenvaimennusteho ja vaimennin saadaan mahtumaan pienempään tilaan. Toimitamme myös erikoisvaimentimia erikoiskohteisiin. Airfi äänenvaimentimien sisäosa varustetaan tarvittaessa reikäverkolla. Perusäänenvaimentimet toimitetaan ilman verkkoa. 33

34 Tekniset tiedot L ø H L W Malli Koodi LVI ø L W H Paino Airfi-suora kg Airfi-suora kg Airfi-suora kg Airfi-suora kg Airfi-suora kg L ø H L W Malli Koodi LVI ø L W H Paino Airfi-kulma kg Airfi-kulma kg Airfi-kulma kg Airfi-kulma kg Sisäputki reikäpeltiä Äänitiedot Tyyppi ø K 2K 4K 8K Airfi-suora Airfi-suora Airfi-kulma Airfi-kulma Airfi-suora

35 Painehäviöt Kulmalliset äänenvaimentimet Δp t [Pa] mm 160mm q v [l/s] Suorat äänenvaimentimet Δp t [Pa] mm 160mm 200mm q v [l/s] Kanavapatterit CWK-sarjan vesijäähdytteisiä pyöreitä kanavalämmittimiä käytetään jäähdy ttämään ilmastointijärjestelmässä kiertävää ilmaa. CWK-mallia voidaan käyttää myös yksinään yksittäisten huoneiden tai alueiden jäähdyttämiseen. Malli Koodi LVI-numero Kanavapatteri CWK , Kanavapatteri CWK , Kanavapatteri CWK ,

36 Meidän myyjät POHJOIS-SUOMI Juho Karjalainen +358 (0) ITÄ-SUOMI Rainer Mannersuo +358 (0) PIRKANMAA Jussi Puranen +358 (0) ITÄ-UUSIMAA Raimo Koponen +358 (0) VARSINAISSUOMI, UUSIMAA SATAKUNTA & ETELÄPOHJANMAA Toni Paavola +358 (0) Airfi Oy AB Piilipuunkatu Raisio, Finland REV
