VOIMANSIIRRON PERUSTEET

Transkriptio

1 3

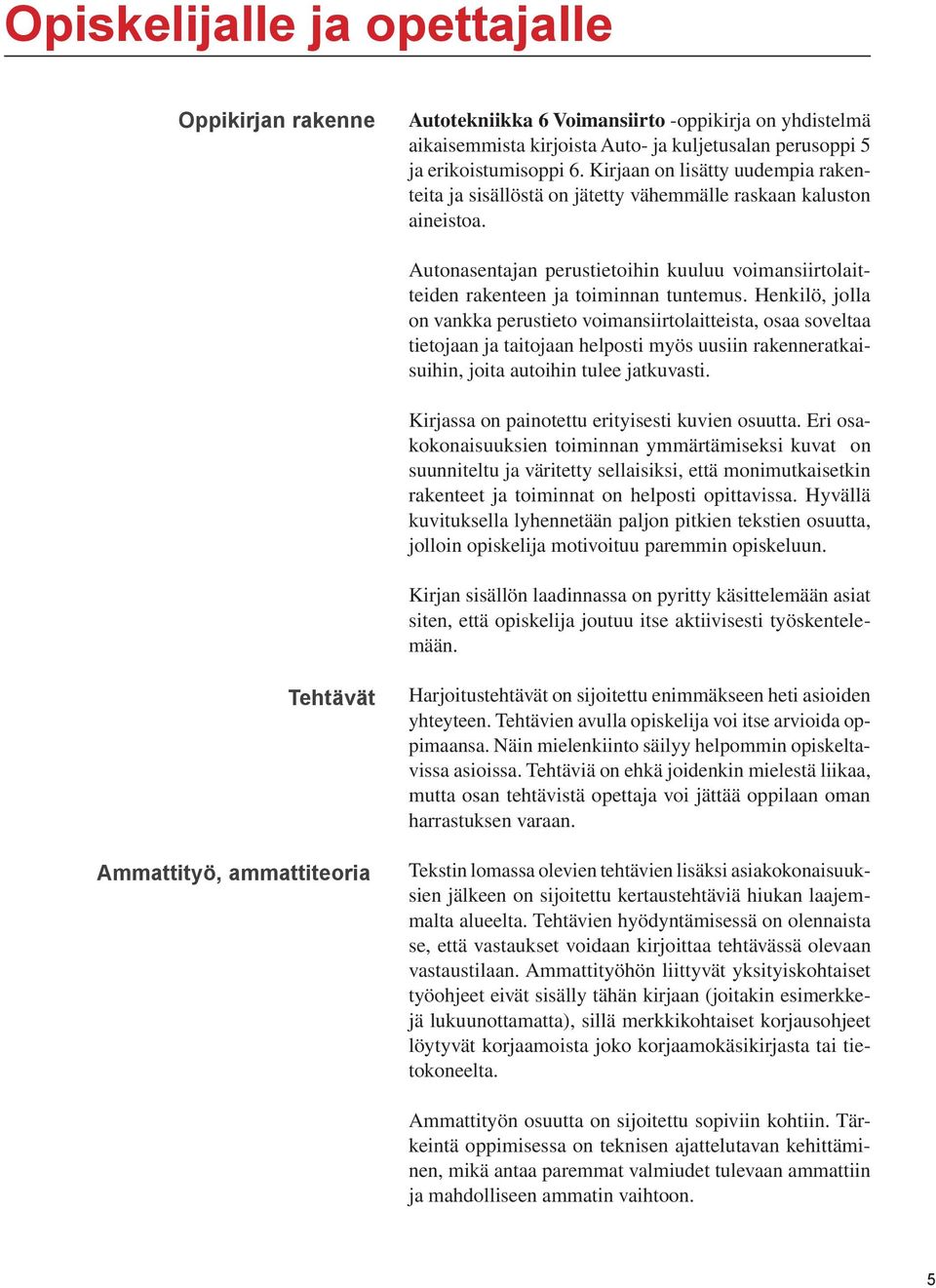

2 Opiskelijalle ja opettajalle Oppikirjan rakenne Autotekniikka 6 Voimansiirto -oppikirja on yhdistelmä aikaisemmista kirjoista Auto- ja kuljetusalan perusoppi 5 ja erikoistumisoppi 6. Kirjaan on lisätty uudempia rakenteita ja sisällöstä on jätetty vähemmälle raskaan kaluston aineistoa. Autonasentajan perustietoihin kuuluu voimansiirtolaitteiden rakenteen ja toiminnan tuntemus. Henkilö, jolla on vankka pe rus tieto voimansiirtolaitteista, osaa soveltaa tie tojaan ja taitojaan helposti myös uusiin rakenneratkaisuihin, joita autoihin tulee jatkuvasti. Kirjassa on painotettu erityisesti kuvien osuutta. Eri osakokonaisuuksien toiminnan ymmärtämiseksi kuvat on suunniteltu ja väritetty sellaisiksi, että monimutkaisetkin rakenteet ja toiminnat on helposti opittavissa. Hyvällä kuvituksella lyhennetään paljon pitkien tekstien osuutta, jolloin opiskelija motivoituu paremmin opiskeluun. Kirjan sisällön laadinnassa on pyritty käsittelemään asiat siten, että opiskelija joutuu itse aktiivisesti työskentelemään. Tehtävät Ammattityö, ammattiteoria Harjoitustehtävät on sijoitettu enimmäkseen heti asioiden yhteyteen. Tehtävien avulla opis kelija voi itse arvioida oppimaansa. Näin mielenkiinto säilyy helpommin opiskeltavissa asioissa. Tehtäviä on ehkä joidenkin mielestä liikaa, mutta osan tehtävistä opettaja voi jättää oppilaan oman harrastuksen varaan. Tekstin lomassa olevien tehtävien lisäksi asiakokonaisuuksien jälkeen on sijoitettu kertaustehtäviä hiukan laajemmalta alueelta. Tehtävien hyödyntämisessä on olennaista se, että vastaukset voidaan kirjoittaa tehtävässä olevaan vastaustilaan. Ammattityöhön liittyvät yksityiskohtaiset työohjeet eivät sisälly tähän kirjaan (joitakin esimerkkejä lukuun ottamatta), sillä merk ki koh taiset kor ja usohjeet löytyvät korjaamoista joko korjaamokäsikirjasta tai tietokoneelta. Ammattityön osuutta on sijoitettu sopiviin kohtiin. Tärkeintä oppimisessa on teknisen ajattelutavan kehittäminen, mikä antaa paremmat valmiudet tulevaan ammattiin ja mahdolliseen ammatin vaihtoon. 5

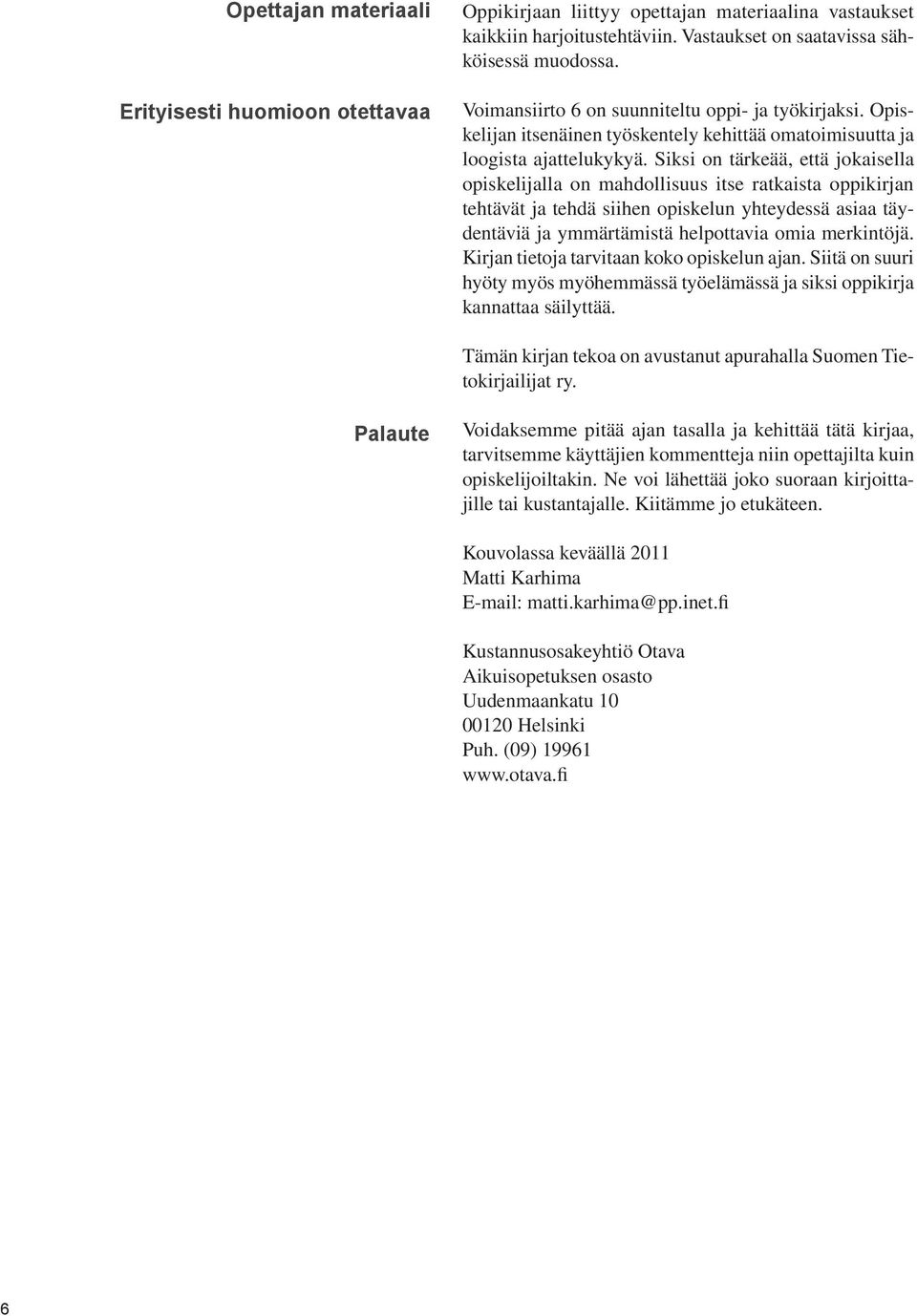

3 Opettajan materiaali Erityisesti huomioon otettavaa Oppikirjaan liittyy opettajan materiaalina vastaukset kaikkiin harjoitustehtäviin. Vastaukset on saatavissa sähköisessä muodossa. Voimansiirto 6 on suunniteltu oppi- ja työkirjaksi. Opiskelijan itsenäinen työskentely kehittää omatoimisuutta ja loogista ajattelukykyä. Siksi on tärkeää, että jokaisella opiskelijalla on mahdollisuus itse ratkaista oppikirjan tehtävät ja tehdä siihen opiskelun yhteydessä asiaa täydentäviä ja ymmärtämistä helpottavia omia merkintöjä. Kirjan tietoja tarvitaan koko opiskelun ajan. Siitä on suuri hyöty myös myöhemmässä työelämässä ja siksi oppikirja kannattaa säilyttää. Tämän kirjan tekoa on avustanut apurahalla Suomen Tietokirjailijat ry. Palaute Voidaksemme pitää ajan tasalla ja kehittää tätä kir jaa, tarvitsemme käyttäjien kommentteja niin opettajil ta kuin opiskelijoiltakin. Ne voi lähettää joko suoraan kirjoittajille tai kustantajalle. Kiitämme jo etukä teen. Kouvolassa keväällä 2011 Matti Karhima matti.karhima@pp.inet.fi Kustannusosakeyhtiö Otava Aikuisopetuksen osasto Uudenmaankatu Helsinki Puh. (09)

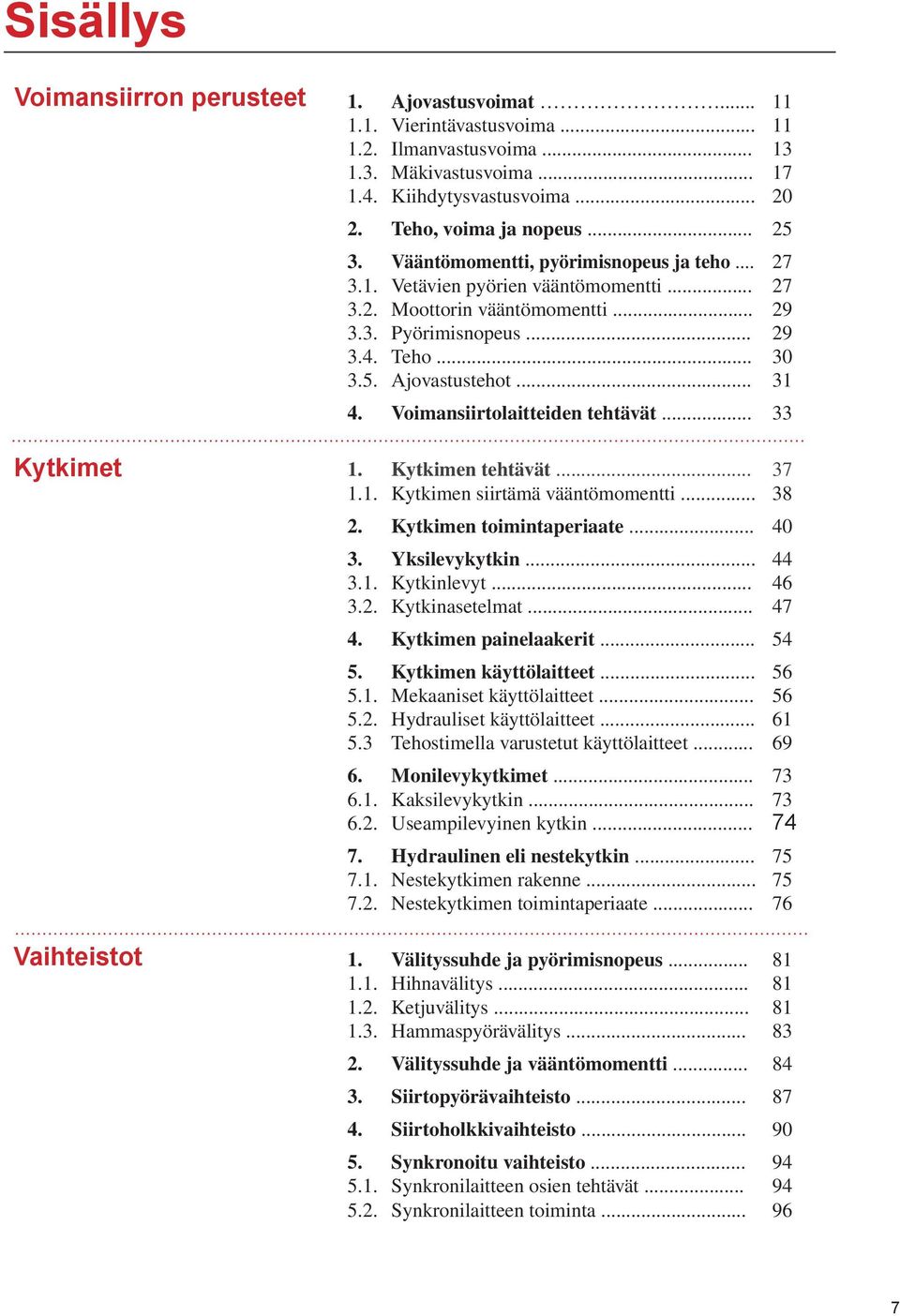

4 Sisällys Voimansiirron perusteet Kytkimet Vaihteistot 1. Ajovastusvoimat Vierintävastusvoima Ilmanvastusvoima Mäkivastusvoima Kiihdytysvastusvoima Teho, voima ja nopeus Vääntömomentti, pyörimisnopeus ja teho Vetävien pyörien vääntömomentti Moottorin vääntömomentti Pyörimisnopeus Teho Ajovastustehot Voimansiirtolaitteiden tehtävät Kytkimen tehtävät Kytkimen siirtämä vääntömomentti Kytkimen toimintaperiaate Yksilevykytkin Kytkinlevyt Kytkinasetelmat Kytkimen painelaakerit Kytkimen käyttölaitteet Mekaaniset käyttölaitteet Hydrauliset käyttölaitteet Tehostimella varustetut käyttölaitteet Monilevykytkimet Kaksilevykytkin Useampilevyinen kytkin Hydraulinen eli nestekytkin Nestekytkimen rakenne Nestekytkimen toimintaperiaate Välityssuhde ja pyörimisnopeus Hihnavälitys Ketjuvälitys Hammaspyörävälitys Välityssuhde ja vääntömomentti Siirtopyörävaihteisto Siirtoholkkivaihteisto Synkronoitu vaihteisto Synkronilaitteen osien tehtävät Synkronilaitteen toiminta

5 5.3. Takapyörävetoisen henkilöauton synkronoitu vaihteisto Etupyörävetoisen henkilöauton... synkronoitu vaihteisto Vaihteensiirtolaitteet Lukintalaitteet Estolaitteet (salpalaitteet) Vaihteensiirtolaitteiden toiminta Vaihteiston laakerointi Vaihteiston pääosat Takapyörävetoinen auto Etupyörävetoinen auto Vaihteiston akselitiivisteet Vaihteistossa esiintyviä vikoja ja niiden aiheuttajia Portaaton vaihteisto CVT Toimintaperiaate Sähkömagneettinen pulverikytkin Automaattivaihteisto Planeettapyörästöt Planeettapyörästön sovellutus automaattivaihteistossa Momentinmuunnin Valitsinvipu Järjestelmän yleiskuvaus Kaksoiskytkinvaihteisto Powershift-vaihteisto Aluejakajavaihteisto Aluevaihteisto Kuorma-auton vaihteisto hallintalaitteineen Vaihteisto- ja vetopyörästö-öljyt Vierintälaakerit Nivelakselistot 1.1. Yksiriviset urakuulalaakerit Yksiriviset viistokuulalaakerit Kaksiriviset viistokuulalaakerit Pallomaiset kuulalaakerit Lieriömäiset rullalaakerit Kartiomaiset rullalaakerit Yksisuuntaiset painekuulalaakerit Neulalaakerit Nivelakselit Nivelet Ristinivelet Joustavat nivelet Kannatinlaakeri (tukilaakeri)

6 Vetävät akselistot Nelipyöräveto 1. Vetopyörästöt Yksiportainen vetopyörästö Kartiopyörästöt Vetopyöräparit Vetopyörien laakerointi Vetopyörien hammaskosketus Tasauspyörästöt Tasauspyörästön tehtävät Tasauspyörästön rakenne Tasauspyörästön toiminta Tasauspyörästön lukinta Kruunuvetopyörästö Kaksi vetävää taka-akselia Vetoakselit Jäykät vetoakselirakenteet Nivelöidyt vetoakselirakenteet Etupyöräveto Moottorin sijoitus pitkittäin Moottorin sijoitus poikittain Vetoakselit ja nivelet Vetoakselin irrotus, huolto ja kiinnitys Napavälitys Kiinteä neliveto Keskustasauspyörästöllä varustettu neliveto Automaattinen nelivetojärjestelmä MB 4-Matic Viskokytkimellä varustettu neliveto Viskokytkimen rakenne Viskokytkimen toiminta Keskustasauspyörästöllä ja viskolukolla varustettu neliveto Haldex-kytkimellä varustettu neliveto Haldex-kytkimen rakenne Haldex-kytkimen toiminta Hybridiauton nelivetojärjestelmä Nelipyörävetoinen hybridiauto Hybridiauton voimanjakoyksikkö Vetoluiston estoja ajonvakausjärjestelmä Vetoluiston estojärjestelmä ASR Ajonvakausjärjestelmä ESP
