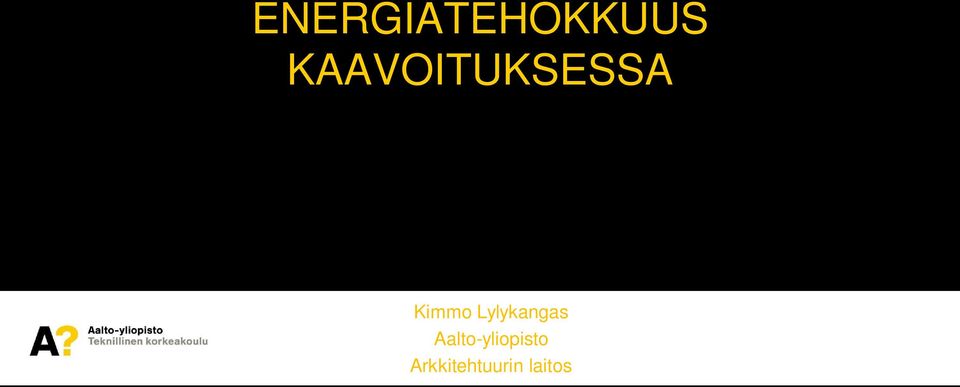

1 ENERGIATEHOKKUUS KAAVOITUKSESSA Kimmo Lylykangas Aalto-yliopisto Arkkitehtuurin laitos

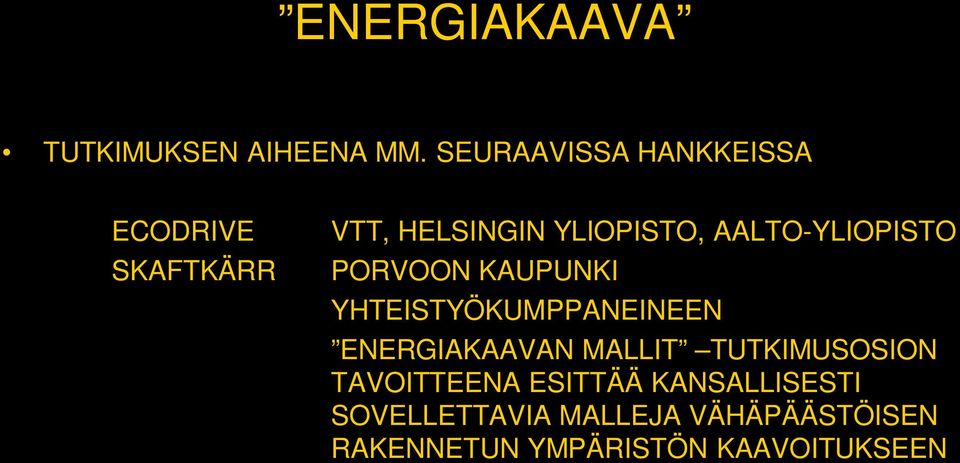

2 ENERGIAKAAVA TUTKIMUKSEN AIHEENA MM. SEURAAVISSA HANKKEISSA ECODRIVE SKAFTKÄRR VTT, HELSINGIN YLIOPISTO, AALTO-YLIOPISTO PORVOON KAUPUNKI YHTEISTYÖKUMPPANEINEEN ENERGIAKAAVAN MALLIT TUTKIMUSOSION TAVOITTEENA ESITTÄÄ KANSALLISESTI SOVELLETTAVIA MALLEJA VÄHÄPÄÄSTÖISEN RAKENNETUN YMPÄRISTÖN KAAVOITUKSEEN

3 MITEN ENERGIATEHOKKUUTTA EDISTETÄÄN SYSTEMAATTISESTI JA JOHDONMUKAISESTI KAAVOITUKSELLA? MITEN ALUE KAAVOITETAAN, KUN TAVOITTEEKSI ASETETAAN TAVANOMAISTA PAREMPI EKOTEHOKKUUS?

4 KAAVASSA VOIDAAN ASETTAA MÄÄRÄYSTASOA VAATIVAMPI ENERGIATEHOKKUUSTAVOITE KOKONAISPRIMÄÄRIENERGIANKULUTUSTA VASTAAVA E-LUKU (SRakMK D3 2012) SOVELTUU HYVIN TARKOITUKSEEN HUOLEHDITTAVA VAATIMUKSENMUKAISUUDEN TODENTAMISESTA RAKENNUSVALVONNALLE UUSIA TEHTÄVIÄ

5 MÄÄRÄYSSIDONNAINEN TAVOITTEENASETTELU ONGELMALLISTA JO VERRATTAIN LYHYELLÄ AIKAVÄLILLÄ SAAVUTETAAN AINOASTAAN TILAPÄINEN AJALLINEN ETUMATKA ENERGIATEHOKKUUDESSA MUUHUN UUDISRAKENTAMISEEN NÄHDEN EI VÄLTTÄMÄTTÄ LEIKKAA TEHOKKAASTI PÄÄSTÖJÄ (vrt. Skaftkärrin päästölaskentatulokset)

6 KAAVOITUKSEEN PÄÄSTÖOHJAUS (CO2-ekv) ENERGIATEHOKKUUDEN SIJASTA KAAVOITUS VOI HUOMIOIDA ALUEELLISET ERITYISPIIRTEET ILMASTO KÄYTETTÄVISSÄ OLEVAT ENERGIAMUODOT ENERGIANTUOTANNON PÄÄSTÖVAIKUTUKSET RAKENNUSKANTA MAANKÄYTÖN TEHOKKUUS VÄLTETÄÄN PÄÄLLEKKÄINEN OHJAUS RAKENTAMISMÄÄRÄYSTEN KANSSA

7 ILMASTOTAVOITTEIDEN MUKAINEN KAAVOITUS KYTKETÄÄN TAVOITTEET KANSALLISIIN ILMASTOTAVOITTEISIIN AIKAULOTTUVUUS: ENNAKOIDAAN TARVITTAVA KEHITYS MAHDOLLISTETAAN TASOKOROTTAMINEN SEURAAVAN 40 VUODEN KULUESSA; TUOTETAAN KIRISTYVIEN TAVOITTEIDEN MUKAISEKSI PÄIVITETTÄVÄÄ RAKENNUSKANTAA; VÄLTETÄÄN JOUSTAMATTOMUUTTA TAVOITTEEN KANNALTA KRIITTISISSÄ OMINAISUUKSISSA

8 ILMASTOTAVOITTEIDEN MUKAINEN KAAVOITUS

9 BACK CASTING -SUUNNITTELUMETODI ASEMAKAAVOITUKSESSA ALUKSI LAADITAAN VALMIIDEN KONSEPTIEN AVULLA VISIO, JOSSA SUUNNITELTAVA ALUE TOIMII KANSALLISTEN PÄÄSTÖTAVOITTEIDEN MUKAISENA LAADUKKAANA ASUINYMPÄRISTÖNÄ VUONNA 2050 SITTEN PERUUTETAAN NYKYTILANTEESEEN VAIHEISTAEN LOPPUTILANTEEN EDELLYTTÄMIÄ INVESTOINTEJA 40 VUODEN AJALLE HUOM! ESIM. TALOTEKNIIKKAJÄRJESTELMÄN UUSIMINEN KORKEINTAAN YHDEN KERRAN TAVOITTEENA TAVANOMAISIN KUSTANNUKSIN TOTEUTETTAVA KOKONAISUUS, JONKA TASOKOROTTAMINEN ILMASTOTAVOITTEEN MUKAISEKSI ON TEHTY MAHDOLLISIMMAN HELPOKSI

10 KAAVOITUKSEN VAIKUTUS CO2-ekv PÄÄSTÖIHIN: 1) MUODOSTUVA YHDYSKUNTARAKENNE 2) RAKENNUSTEN OMINAISUUKSILLE ASETETTAVAT VAATIMUKSET VAATIMUSTEN MUOTO ON SEKUNDÄÄRINEN KYSYMYS: KAAVAMÄÄRÄYS RAKENNUSTAPAOHJE TONTINLUOVUTUSEHDOT...

11 YHDYSKUNTARAKENTEEN HAJAUTUMISEN PYSÄYTTÄMINEN RATKAISUMALLEJA VÄHÄN: OLEMASSA OLEVAA YHDYSKUNTARAKENNETTA TIIVISTÄVÄ ASEMAKAAVA, TÄYDENNYSRAKENNUSKAAVA URBAN GROWTH BOUNDARY MALLI TIIVIS YHDYSKUNTARAKENNE LUO PAREMMAT PUITTEET VÄHÄPÄÄSTÖISEEN ELÄMÄNTAPAAN KUIN HARVA YHDYSKUNTARAKENNE

12 URBAN GROWTH BOUNDARYN MÄÄRITTELY: KESKITETYN LÄMMÖNTUOTANNON (KAUKOLÄMPÖVERKON) PIIRIIN KUULUVA RAKENNETTU YMPÄRISTÖ 2050 KAUKOLÄMMÖN TUOTTAJA SITOUTUU KEHITTÄMÄÄN ENERGIANTUOTANTOAAN VÄHÄPÄÄSTÖISEKSI 40 VUODEN KULUESSA KEHITYSURA MUODOSTAA PERUSTAN RAKENNUSKANNAN PÄÄSTÖLASKENNALLE KAUKOLÄMPÖALUEELLA ASUMINEN JA RAKENTAMINEN EDELLEEN MAHDOLLISTA MYÖS VYÖHYKKEEN ULKOPUOLELLA URBAN GROWTH BOUNDARYA VOIDAAN LAAJENTAA TARVITTAESSA

13 UGB-VYÖHYKKEEN SISÄLLÄ: OLEMASSA OLEVAN INFRAN HYÖDYNTÄMINEN JA KEHITTÄMINEN SEURAAVAN 40 VUODEN AIKANA PURETTAVAN RAKENNUSKANNAN POISTUMINEN ENNAKOIDAAN KAAVOITETAAN: KORKEA TONTTITEHOKKUUS KERROSTALOT, RIVITALOT OMAKOTITALON SIJASTA TOWN HOUSE VARAUDUTAAN KAUKOLÄMPÖÖN EDELLYTETÄÄN VESIKIERTOISTA LÄMMÖNJAKOJÄRJESTELMÄÄ EI RASKAITA INVESTOINTEJA KIINTEISTÖKOHTAISIIN LÄMMÖNTUOTTOJÄRJESTELMIIN jne.

14 UGB-VYÖHYKKEEN ULKOPUOLELLA RAKENTAMINEN PERUSTUU VAIHTOEHTOISIIN RAKENNUSKONSEPTEIHIN, JOIDEN ASTEITTAINEN TASOKOROTTAMINEN ILMASTOTAVOITETTA VASTAAVAKSI ON MAHDOLLISTA esimerkiksi: HIILINEUTRAALI TALO LUONNONMUKAINEN TALO TALORYHMÄ- JA KORTTELIMALLIT (esim. Kempeleen off-grid kortteli)

15 REX / Croxton Collaborative / NOW, Transsolar Energietechnik, Magnusson Klemencic Associates, Bureau Bas Smets, 2x4, Arup New York, Fron, Jonathan Rose Companies: Kilpailuehdotus Rebuilding Low2No kilpailussa Bjarke Ingels Group, Vahanen, ARUP Foresight Innovation, Transsolar Energietechnik, Anttinen Oiva Arkkitehdit AoA, Masu Planning, Passiivitalo.fi, Pasi Mäenpää, Mikko Jalas: Kilpailuehdotus Cradle of Innovation Low2No kilpailussa 2009.

16 COMPACT CITY TANSKALAINEN KORTTELITYPOLOGIATUTKIMUS TONTINKÄYTÖN TEHOKKUUS (FAR), ENERGIATEHOKKUUS, PIENILMASTO, TUULISUUS, AURINGONVALON SAANTI SISÄ- JA ULKOTILOISSA 8 PERUSMALLIN KORTTELITYPOLOGIA, SIMULAATIOTARKASTELUT LÄHDE: Pedersen, Poul Baek (toim.): Sustainable Compact City / Baeredygtig Kompakt By. Centre For Strategic Urban Research. Århus, Tanska 2009.

17 COMPACT CITY TULOKSIA: KOMPAKTI KORTTELIRAKENNE MAHDOLLISTAA MERKITTÄVÄT SÄÄSTÖT INFRASTRUKTUURISSA, MAANKÄYTÖSSÄ JA RESURSSIEN KÄYTÖSSÄ KOMPAKTI MUOTO TUKEE ENERGIATEHOKKUUTTA, MUTTA TONTINKÄYTÖN TEHOKKUUTTA JA ENERGIANKULUTUSTA EI VOI PITÄÄ SUORAAN RIIPPUVAISINA TOISISTAAN KAPEA RAKENNUSRUNKO JA KORKEA RAKENTAMINEN PARANTAVAT LUONNONVALON SAANTIA (KORKEA TONTINKÄYTÖN TEHOKKUUS EI OLE RISTIRIIDASSA LUONNONVALON SAANNIN KANSSA) UMPIKORTTELI-TYYPISSÄ SUOTUISIN PIENILMASTO LÄHDE: Pedersen, Poul Baek (toim.): Sustainable Compact City / Baeredygtig Kompakt By. Centre For Strategic Urban Research. Århus, Tanska 2009.

18 SKAFTKÄRR -PROJEKTI PORVOON KAUPUNGIN, SITRAN, YM:N, POSINTRA OY:N JA PORVOON ENERGIA OY:N TUTKIMUSHANKE TARKASTELEE (ASEMA)KAAVOITUKSEN MAHDOLLISUUKSIA RAKENNETUN YMPÄRISTÖN PÄÄSTÖLEIKKAUKSIIN VERTAILTU ERILAISIA RATKAISUMALLEJA PORVOOSSA SIJAITSEVAN ALUEEN KAAVOITUKSEEN KAAVARUNKO ASEMAKAAVAT VAIHTOEHTOJEN PÄÄSTÖLASKENTA LÄHDE: Rajala, Pasi et al: Energiatehokkuus kaavoituksessa. Skaftkärr, Porvoo. Kaavarunkovaiheen loppuraportti. Sitran selvityksiä 41, Helsinki 2010.

19 SKAFTKÄRR -PROJEKTI TULOKSIA: TIIVIS KAUPUNKIRAKENNE VÄHENTÄÄ LIIKENNETTÄ JA SEN PÄÄSTÖJÄ n. 20 %, PORVOON TAPAUKSESSA n. 10 % KOKONAISPÄÄSTÖISTÄ VÄHÄPÄÄSTÖINEN KAUKOLÄMPÖ TEKEE RAKENNUSKOHTAISET ENERGIATEHOKKUUSINVESTOINNIT EPÄKANNATTAVIKSI LASKENTAVAIHEEN VALINNAT JA VERTAILTAVAT VAIHTOEHDOT VAIKUTTAVAT TULOKSIIN ENERGIAKAAVAN MALLIT TUTKIMUSHANKE (AALTO-YLIOPISTO) ASUINALUEEN OSAYLEISKAAVA- JA ASEMAKAAVASUUNNITTELUUN SOVELTUVA PÄÄSTÖLASKENTAMALLI RAKENTAMISEN CO2-ekv-PÄÄSTÖT LIIKENTEEN CO2-ekv-PÄÄSTÖT ENERGIANKÄYTÖN CO2-ekv-PÄÄSTÖT LÄHDE: Rajala, Pasi et al: Energiatehokkuus kaavoituksessa. Skaftkärr, Porvoo. Kaavarunkovaiheen loppuraportti. Sitran selvityksiä 41, Helsinki 2010.

20 UUSIUTUVAN ENERGIAN TUOTANTO RAKENNUSTEN ENERGIATEHOKKUUSDIREKTIIVIN ASETTAMA TAVOITE OHJAA ALUEELLISEEN TAI KIINTEISTÖKOHTAISEEN ENERGIANTUOTANTOON ALUEELLINEN TAI KIINTEISTÖKOHTAINEN UUSIUTUVAN ENERGIAN TUOTTOPOTENTIAALI MUODOSTETAAN KAAVOITUKSESSA TUULIENERGIA AURINKOENERGIA ALUEELLISET LÄMPÖLAITOKSET MAALÄMPÖ TUULIOLOSUHTEIDEN KARTOITUS RAKENNUSTEN SIJOITTELU, SUUNTAUS, MAASTON PEITTEISYYS POLTTOAINEEN SAATAVUUS MAAPERÄTUTKIMUS SIMULAATIO- JA ANALYYSITYÖKALUJEN KÄYTTÖ KAAVASUUNNITTELUN TUKENA

21 KIITOS MIELENKIINNOSTANNE TIEDUSTELUT:
