1 Käännös alkuperäisestä käyttöohjeesta Robottiruohonleikkuri Käyttöopas RS62 / RS622 / RS630 TS000 / TS800 MS000 / MS800 / DOC60A

2 Sisällysluettelo - EU-vaatimustenmukaisuusvakuutus Varoitusmerkkien selitykset Valmistaja: F. Robotics Acquisitions Ltd. Hatzabar St., Industrial Zone P.O.Box 42 Pardesiya, 4285 Israel Tämän vakuutuksen kattama tuote 26 voltin akkukäyttöinen robottiruohonleikkuri, malli: Robomow RS-mallit (sisältää latausaseman Robomow :n yhteydessä käytetään seuraavia merkkejä. Perehdy niiden merkitykseen huolellisesti ennen Robomow :n käyttöönottoa. VAARA! Teräviä, pyöriviä teriä. Pidä kätesi ja jalkasi poissa niiden ulottuvilta. Ne voivat aiheuttaa vakavia henkilövahinkoja. Varo älä koske pyöriviin teriin. F. Robotics Acquisitions Ltd. vakuuttaa omalla vastuullaan, että yllämainitut tuotteet vastaavat seuraavia direktiivejä: - Konedirektiivi 2006/42/EY Viitestandardit: EN ISO 200: EMC-direktiivi 2004/08/EY Viitestandardit: EN 5504-:20. EN :2008. EN :2006. EN : Meludirektiivi 2000/4/EY Viitestandardit: BS EN ISO 3744:200. ISO 094:99. - RoHS-direktiivi 20/65/EU. Teknisistä asiakirjoista vastaa: Gerome De Schutter, Friendly Robotics BV. Osoite: Expeditieweg 4-6, Andelst 6673, Holland. Vakuutan täten, että yllämainitut tuotteet vastaavat yllä eriteltyjä vaatimuksia Varoitusmerkki VAROITUS Tämä on vaarallinen työkalukone. Käytä sitä aina varovasti ja noudata kaikkia annettuja turvallisuusohjeita ja -määräyksiä. 2. Lue käyttö- ja turvallisuusohjeet kokonaan ennen Robomow :n käyttöönottoa. Tuotteiden valmistaja on F. Robotics Acquisitions (Friendly Robotics. CE-hyväksytty. Shai Abramson Tutkimus- ja kehitysapulaisjohtaja F. Robotics Acquisitions Ltd. Israel Friendly Robotics, 204-A. Kaikki oikeudet pidätetään. Tämän asiakirjan mitään osaa ei saa kopioida, jäljentää, tuottaa digitaalisesti tai kääntää ilman Friendly Roboticsilta etukäteen saatua kirjallista lupaa. 3. Sinkoutuvien esineiden vaara Koko keho on vaarassa. Ole varovainen. 4. Pysyttele turvallisen etäisyyden päässä Robomow :sta, kun se työskentelee. Pidä muut ihmiset, etenkin lapset ja esimerkiksi ohikulkijat, sekä kotieläimet poissa Robomow :n kulloiseltakin työskentelyalueelta. 5. Sormien ja varpaiden leikkautumisvaara Pyörivät terät. Pyörivät terät voivat aiheuttaa henkilövahinkoja. Pidä kädet ja jalat pois terien läheltä, äläkä yritä nostaa :ta alueelta. 6. Sammuta leikkuri turvakytkimestä ennen Robomow :n käsittelyä tai nostamista. 7. Älä istu Robomow :n päällä. Älä hävitä Robomow :ta tai sen osia lajittelemattoman kotitalousjätteen joukossa. Se on hävitettävä oikealla tavalla. Tuotteita, tuotteiden tietoja ja tätä asiakirjaa voidaan muuttaa ilman ennakkovaroitusta. Kaikki tavaramerkit ovat asianomaisten yritysten omistuksessa. Tervetuloa kotirobottien maailmaan Friendly Robotics Robomow -ruohonleikkurin myötä! Kiitos, että hankit tuotteen juuri meiltä. Tiedämme, että tulet nauttimaan lisääntyneestä vapaa-ajasta puutarhassasi, kun Robomow hoitaa ruohonleikkuun puolestasi nopeasti ja tehokkaasti. Oikein asennettuna ja käytettynä Robomow toimii puutarhassasi luotettavasti ja leikkaa nurmikkosi niin laadukkaasti, että siihen pystyy vain harva muu leikkuri. Tulet hämmästymään nurmikkosi kauneudesta ja mikä parasta: Työn tekee Robomow, et sinä! VAROITUS! TÄRKEÄÄ! Seuraavilla sivuilla annetaan tärkeitä turvallisuus- ja käyttöohjeita. Lue kaikki käyttöohjeet ja noudata niitä. Lue kaikki turvallisuusohjeet ja varoitukset huolellisesti, ja noudata niitä. Ohjeiden ja varoitusten huomiotta jättäminen voi johtaa vakaviin henkilövahinkoihin tai jopa kuolemaan. Vaarassa voivat olla sekä ihmiset, kotieläimet että omaisuus. Tätä varoitussymbolia käytetään erikohdissa käyttöopasta. Se korostaa kohtia, joihin liittyy tärkeä turvallisuutta koskeva varoitus. Lue merkki kussakin kohdassa huolellisesti ja varmista, että ymmärrät sen merkityksen kokonaan, ennen kuin jatkat eteenpäin. I II

3 Johdanto Turvallisuusohjeet & -määräykset Käyttö. Lue nämä käyttö- ja turvallisuusohjeet huolellisesti ja perehdy painikkeiden toimintaan ja Robomow :n oikeaan käyttötapaan ennen käytön aloittamista. 2. Älä koskaan anna lasten tai muiden näihin ohjeisiin perehtymättömien henkilöiden käyttää Robomow :ta. 3. Älä koskaan leikkaa nurmikkoa, mikäli lähistöllä on ihmisiä, erityisesti lapsia, tai kotieläimiä. 4. Suosittelemme ehdottomasti Lapsilukon tai Varkaudenestotoiminnon (4-numeroinen koodi käyttämistä, sillä ne estävät lapsia ja muita Robomow :ta tuntemattomia ihmisiä käyttämästä laitetta. 5. Älä koskaan jätä Robomow :ta toimintaan ilman valvontaa rajatulle alueelle tai edes aitauksen sisään, jonne ihmisten pääsy voidaan estää. 6. Vastuu muiden henkilöiden ja heidän omaisuutensa vahingoittumisesta tai vaaraan joutumisesta on käyttäjällä. 7. Käytä silmänsuojaimia ja käsineitä, kun asennat rajalangan ja kiinnität tappeja maahan. Iske kaikki tapit kokonaan maahan niin, ettei rajalankaan voi kompastua. 8. Tarkasta, että rajalangan asennus noudattaa annettuja ohjeita. 9. Tarkasta Robomow :n leikkuualue ja poista kaikki kivet, risut, kaapelit, lelut ja muut esineet kerran viikossa. Teriin päätyvät esineet voivat sinkoutua koneesta ja aiheuttaa vakavia henkilövahinkoja. 0. Jos kone tärisee epänormaalilla tavalla, sammuta se, käännä turvakytkin sammutusasentoon ja tarkasta silmämääräisesti, ovatko terät vaurioituneet. Kulunut tai vaurioitunut terä on vaihdettava tasapainotuksen vuoksi. Jos tärinä jatkuu, soita huoltoon.. Pidä kädet ja jalat poissa terän ja muiden liikkuvien osien läheltä. 2. Sammuta leikkuri aina turvakytkimestä ennen kuin nostat tai säädät sitä. Älä koske teriin, ennen kuin ne ovat pysähtyneet kokonaan. 3. Älä koskaan yritä huoltaa tai säätää leikkuria, kun se on toiminnassa. 4. Kun ohjelmoit leikkurin automaattista toimintaa, älä anna koneen liikkua alueella ilman valvontaa, ellet ole täysin varma, ettei lähistöllä ole lapsia tai muita sivullisia tai kotieläimiä. 5. Älä käytä Robomow :ta muuhun kuin sille ilmoitettuun käyttötarkoitukseen. 6. Älä käytä Robomow :ta, mikäli jokin turvatoiminto on vioittunut tai otettu pois käytöstä. 7. Älä anna kenenkään ajaa tai istua ruohonleikkurin päällä. 8. Varoitus! Kun odotettavissa on ukonilma, rajalanka on irrotettava latausasemasta/rajakytkimestä ja pistoke 230V/20V:n pistorasiasta. 9. Varmista, että kaikki suojukset, turvalaitteet ja anturit ovat paikoillaan oikealla tavalla. Korjaa tai vaihda vaurioituneet osat myös koneen varoitusmerkinnät. Älä käytä Robomow :ta, mikäli jokin osa on vioittunut tai kulunut. 20. Älä koskaan nosta tai kanna konetta, mikäli sen moottori on käynnissä. 2. Sähköiskuvaara! Irrota sähkörasia pistorasiasta aina, kun käsittelet latausaseman koskettimia (pinnejä. 22. Kuljettaminen Koneen siirtäminen työalueelta/työalueella turvallisesti:. Siirrä ruohonleikkuri paikasta toiseen kauko-ohjaimen (mikäli käytössä avulla. 2. Jos alueella on korkeuseroja, sammuta leikkuri turvakytkimestä ja kanna se kantokahvasta toiseen paikkaan. 3. Jos leikkuria kuljetaan pitkä matka autossa, leikkurin sulake on poistettava. Kauko-ohjaimen käyttäminen (manuaalinen leikkaaminen 23. Anna koneen leikata vain päivänvalossa tai hyvässä keinovalaistuksessa. Vältä märän ruohon leikkaamista. 24. Älä käytä Robomow :ta paljain jaloin tai avonaisissa sandaaleissa. Käytä aina tukevia jalkineita ja pitkiä housuja. Varmista hyvä jalansija kaltevilla pinnoilla. 25. Ole erityisen varovainen, kun peruutat konetta itseäsi kohti. 26. Käynnistä moottori aina ohjeiden mukaan varmista, että jalkasi ovat riittävän kaukana teristä. 27. Älä leikkaa nurmikkoa rinteestä, jonka kaltevuus on yli 5 astetta tai mikäli hyvän jalansijan saaminen ei ole mahdollista. Kunnossapito 28. Sammuta leikkuri aina turvakytkimestä aina ennen kuin poistat tukoksen/säädät/puhdistat/käsittelet Robomow :ta tai vaihdat sen teriä. 29. Sammuta leikkuri aina turvakytkimestä, mikäli ase alkaa täristä epänormaalilla tavalla. 30. Käytä vahvoja käsineitä, kun tarkastat tai korjaat terää. 3. Vaurioituneet osat on vaihdettava turvallisuussyistä. 32. Käytä koneessa aina alkuperäisiä osia ja tarvikkeita. Robomow'n alkuperäistä rakennetta ei saa muuttaa. Kaikki muutokset ovat yksinomaan omistajan vastuulla. 33. Robomow :n kunnossapito/huolto on suoritettava valmistajan antamien ohjeiden mukaan. 34. Akku sisältää elektrolyyttejä. Mikäli akusta vuotaa elektrolyyttinestettä: - Ihokosketus: Pese ihoalue välittömästi runsaalla vedellä ja saippualla. - Nesteen joutuminen silmiin: Huuhtele silmiä välittömästi runsaalla vedellä vähintään 5 minuutin ajan silmiä ummistamatta. 35. Varmista, että akut ladataan latauslaitteella, jota valmistaja suosittelee. Virheellinen käyttö voi johtaa sähköiskuun, laitteiston kuumentumiseen tai syövyttävän akkunesteen vuotamiseen. Kun koneen käyttöikä on lopussa 36. Robomow ja sen tarvikkeet on hävitettävä käyttöiän päätyttyä oikealla tavalla. Silloin kallisarvoista sähkö- ja elektroniikkamateriaalia ei päädy kaatopaikalle vaan ne saadaan uudelleen käyttöön. Kierrätys säästää luontoa, vähentää ihmisille mahdollisesti aiheutuvia terveyshaittoja ja edistää resurssien fiksua ja järkevää käyttöä. 37. Älä hävitä Robomow'ta tai sen osia (kuten sähkörasiaa, latausasemaa ja rajakytkintä lajittelemattoman kotitalousjätteen joukossa ne tulee kierrättää. 38. Voit tiedustella voimassa olevista kierrätysjärjestelmistä paikalliselta jälleenmyyjältämme/kauppiaaltamme. 39. Älä yritä polttaa akkua, äläkä hävitä sitä talousjätteiden joukossa. Akku tulee toimittaa kierrätykseen, uudelleen lataukseen tai hävitettäväksi ympäristön kannalta oikealla tavalla. Robomow Turvajärjestelmät. Lapsilukko/Turvalukitus Tämä valikkotoiminto sisältää turvatoiminnon, joka estää lapsia ja muita, leikkurin turvallista käyttöä tuntemattomia henkilöitä käyttämästä konetta. 2. Varkaudenesto/Turvalukitus Varkaudenesto-järjestelmän avulla käyttäjä voi kytkeä leikkurin pois päältä niin, että kukaan pysty käyttämään tai siirtämään sitä ilman voimassa olevaa koodia. Järjestelmä pyytää näppäilemään nelinumeroisen, itse valittavan numerosarjan, joka toimii henkilökohtaisena turvakoodina. 3. Nostoanturi Pysäyttää terän välittömästi, mikäli ruohonleikkuri nostetaan maasta, kun sen terä pyörii. 4. Kallistusanturi Pysäyttää terän ja antaa varoituksen välittömästi, mikäli ruohonleikkurin etuosa nousee pystyyn. 5. Anturin ohjaama puskuri Puskurissa on anturi, joka aktivoituu silloin kun kone osuu kiinteään esineeseen. Anturin laukeaminen pysäyttää terät välittömästi ja leikkuri siirtyy pois esteen luota. 6. Hätäseis-painike STOP-painike on sijoitettu kantokahvaan. Kun painiketta painetaan Robomow'n toiminnan aikana, kone pysähtyy ja terien pyöriminen lakkaa välittömästi. 7. Turvakytkin Sijaitsee puskurin kannen alla, Robomow'n oikealla puolella (koneen takaa katsottuna. Kun turvakytkin on sammutettu, Robomow ei voi toimia. Leikkuri on sammutettava turvakytkimestä aina, kun Robomow'ta nostetaan tai sille aiotaan tehdä huoltotoimenpiteitä. 8. Pääsulake Pääsulake sijaitsee Robomow'n takana. Pääsulakkeen poistaminen estää Robomow'n kaiken käytön. Sulake on poistettava, mikäli leikkuria aiotaan kuljettaa pitkään autossa tai mikäli sille ollaan tekemässä mitä tahansa huoltotoimenpidettä (varaosien vaihtoa. 9. Suljetut akut Robomow'ssa käytetään täysin suljettuja akkuja, joista ei vuoda nestettä akun asennosta riippumatta. 0. Latausasema/Rajakytkin ja rajalanka Robomow'ta ei voi käyttää ilman, että rajalanka on asennettu ja aktivoitu latausaseman/rajakytkimen kautta. Jos rajakytkin on pois päältä tai epäkunnossa, Robomow keskeyttää työskentelyn. III IV

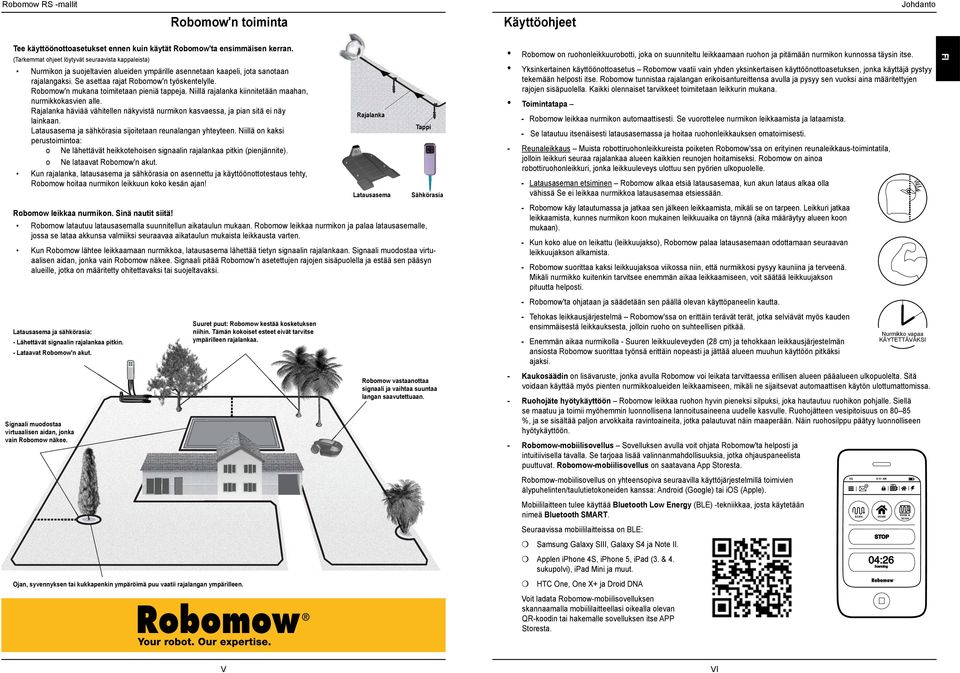

4 Robomow'n toiminta Käyttöohjeet Johdanto Tee käyttöönottoasetukset ennen kuin käytät Robomow'ta ensimmäisen kerran. (Tarkemmat ohjeet löytyvät seuraavista kappaleista Nurmikon ja suojeltavien alueiden ympärille asennetaan kaapeli, jota sanotaan rajalangaksi. Se asettaa rajat Robomow'n työskentelylle. Robomow'n mukana toimitetaan pieniä tappeja. Niillä rajalanka kiinnitetään maahan, nurmikkokasvien alle. Rajalanka häviää vähitellen näkyvistä nurmikon kasvaessa, ja pian sitä ei näy lainkaan. Latausasema ja sähkörasia sijoitetaan reunalangan yhteyteen. Niillä on kaksi perustoimintoa: o Ne lähettävät heikkotehoisen signaalin rajalankaa pitkin (pienjännite. o Ne lataavat Robomow'n akut. Kun rajalanka, latausasema ja sähkörasia on asennettu ja käyttöönottotestaus tehty, Robomow hoitaa nurmikon leikkuun koko kesän ajan! Robomow leikkaa nurmikon. Sinä nautit siitä! Robomow latautuu latausasemalla suunnitellun aikataulun mukaan. Robomow leikkaa nurmikon ja palaa latausasemalle, jossa se lataa akkunsa valmiiksi seuraavaa aikataulun mukaista leikkausta varten. Kun Robomow lähtee leikkaamaan nurmikkoa, latausasema lähettää tietyn signaalin rajalankaan. Signaali muodostaa virtuaalisen aidan, jonka vain Robomow näkee. Signaali pitää Robomow'n asetettujen rajojen sisäpuolella ja estää sen pääsyn alueille, jotka on määritetty ohitettavaksi tai suojeltavaksi. Latausasema ja sähkörasia: - Lähettävät signaalin rajalankaa pitkin. - Lataavat Robomow'n akut. Signaali muodostaa virtuaalisen aidan, jonka vain Robomow näkee. Ojan, syvennyksen tai kukkapenkin ympäröimä puu vaatii rajalangan ympärilleen. Suuret puut: Robomow kestää kosketuksen niihin. Tämän kokoiset esteet eivät tarvitse ympärilleen rajalankaa. Rajalanka Latausasema Tappi Sähkörasia Robomow vastaanottaa signaali ja vaihtaa suuntaa langan saavutettuaan. Robomow on ruohonleikkuurobotti, joka on suunniteltu leikkaamaan ruohon ja pitämään nurmikon kunnossa täysin itse. Yksinkertainen käyttöönottoasetus Robomow vaatii vain yhden yksinkertaisen käyttöönottoasetuksen, jonka käyttäjä pystyy tekemään helposti itse. Robomow tunnistaa rajalangan erikoisantureittensa avulla ja pysyy sen vuoksi aina määritettyjen rajojen sisäpuolella. Kaikki olennaiset tarvikkeet toimitetaan leikkurin mukana. Toimintatapa - Robomow leikkaa nurmikon automaattisesti. Se vuorottelee nurmikon leikkaamista ja lataamista. - Se latautuu itsenäisesti latausasemassa ja hoitaa ruohonleikkauksen omatoimisesti. - Reunaleikkaus Muista robottiruohonleikkureista poiketen Robomow'ssa on erityinen reunaleikkaus-toimintatila, jolloin leikkuri seuraa rajalankaa alueen kaikkien reunojen hoitamiseksi. Robomow on ainoa robottiruohonleikkuri, jonka leikkuuleveys ulottuu sen pyörien ulkopuolelle. - Latausaseman etsiminen Robomow alkaa etsiä latausasemaa, kun akun lataus alkaa olla vähissä Se ei leikkaa nurmikkoa latausasemaa etsiessään. - Robomow käy latautumassa ja jatkaa sen jälkeen leikkaamista, mikäli se on tarpeen. Leikkuri jatkaa leikkaamista, kunnes nurmikon koon mukainen leikkuuaika on täynnä (aika määräytyy alueen koon mukaan. - Kun koko alue on leikattu (leikkuujakso, Robomow palaa latausasemaan odottamaan seuraavan leikkuujakson alkamista. - Robomow suorittaa kaksi leikkuujaksoa viikossa niin, että nurmikkosi pysyy kauniina ja terveenä. Mikäli nurmikko kuitenkin tarvitsee enemmän aikaa leikkaamiseen, voit säätää leikkuujakson pituutta helposti. - Robomow'ta ohjataan ja säädetään sen päällä olevan käyttöpaneelin kautta. - Tehokas leikkausjärjestelmä Robomow'ssa on erittäin terävät terät, jotka selviävät myös kauden ensimmäisestä leikkauksesta, jolloin ruoho on suhteellisen pitkää. - Enemmän aikaa nurmikolla - Suuren leikkuuleveyden (28 cm ja tehokkaan leikkausjärjestelmän ansiosta Robomow suorittaa työnsä erittäin nopeasti ja jättää alueen muuhun käyttöön pitkäksi ajaksi. - Kaukosäädin on lisävaruste, jonka avulla Robomow voi leikata tarvittaessa erillisen alueen pääalueen ulkopuolelta. Sitä voidaan käyttää myös pienten nurmikkoalueiden leikkaamiseen, mikäli ne sijaitsevat automaattisen käytön ulottumattomissa. - Ruohojäte hyötykäyttöön Robomow leikkaa ruohon hyvin pieneksi silpuksi, joka hautautuu ruohikon pohjalle. Siellä se maatuu ja toimii myöhemmin luonnollisena lannoitusaineena uudelle kasvulle. Ruohojätteen vesipitoisuus on %, ja se sisältää paljon arvokkaita ravintoaineita, jotka palautuvat näin maaperään. Näin ruohosilppu päätyy luonnolliseen hyötykäyttöön. - Robomow-mobiilisovellus Sovelluksen avulla voit ohjata Robomow'ta helposti ja intuitiivisella tavalla. Se tarjoaa lisää valinnanmahdollisuuksia, jotka ohjauspaneelista puuttuvat. Robomow-mobiilisovellus on saatavana App Storesta. Robomow-mobiilisovellus on yhteensopiva seuraavilla käyttöjärjestelmillä toimivien älypuhelinten/taulutietokoneiden kanssa: Android (Google tai ios (Apple. Mobiililaitteen tulee käyttää Bluetooth Low Energy (BLE -tekniikkaa, josta käytetään nimeä Bluetooth SMART. Seuraavissa mobiililaitteissa on BLE: Samsung Galaxy SIII, Galaxy S4 ja Note II. Applen iphone 4S, iphone 5, ipad (3. & 4. sukupolvi, ipad Mini ja muut. HTC One, One X+ ja Droid DNA Voit ladata Robomow-mobiilisovelluksen skannaamalla mobiililaitteellasi oikealla olevan QR-koodin tai hakemalle sovelluksen itse APP Storesta. 3G SCAN 2 Nurmikko LAWN FREE vapaa KÄYTETTÄVÄKSI TO ENJOY 9:4 AM HOME STOP 00% 04:26 Scanning EDGE & SCAN V VI

5 for RS models Robomow RS -mallit Johdanto Pakkauksen sisältö Tärkeimmät osat Robomow. Virtakytkimen merkkivalo 2. Iskunvaimennin ja kosketusanturit 3. STOP-painike/kantokahva 4. Käyttöpaneeli Jäähdytinkannen alla Narrow Pass 4cm (5.5 8 Lawn Edge 35cm (4 Wall Edge 40cm ( Puskurin luukku 2. Leikkuukorkeusmittari Leikkurin säätökahva 4. Turvakytkin 3 Latausasema 2. Latausaseman yläosa (latauslaite 4 2. Pohja 3. Luiskat (x Tapit (x6 Robomow 6 Käyttö- ja turvallisuusohjeet Jatkojohto (20 metriä (65 ft (Pienjännitekaapeli. 2 Rajalanka Langalla luodaan rajat Robomow'n työskentelyalueelle. 7 DVD Sisältää ohjevideon asennuksesta ja käytöstä. 2 Verkkovirralla toimiva sähkörasia Käytetään Robomow'n automaattisen käytön pysäyttämiseen ja uudelleen käynnistämiseen. Ilmoittaa myös Robomow'n toimintatilan (latauksessa vai käytössä sekä rajanauhan toimintatilan. 2 Sähkörasia 3 4 Tappi Tapeilla ankkuroidaan rajalanka maahan. Korjausliitin Rajalangan/johtojen jatkamiseen tai korjaamiseen (tarvittaessa. 8 9 RoboLineal Viivaimen avulla voidaan määrittää helposti rajalangan etäisyys nurmikon reunasta. Kaksitoimintoinen latausasema Telakointiasema, jossa Robomow latautuu leikkauskertojen välillä. 3 4 Sähkörasian pidike Pidikkeellä asennetaan sähkörasia seinään. (Lisäksi tapit ja koontitappi. Sapluuna Kapean käytävän muodostamiseen.. Telakoinnin merkkivalo 2. Käynnistys/sammutus-painike 3. Toiminnan merkkivalo 5 Johtimen liitin Yhdistetyt rajalangat liitetään tämän avulla rajakytkimeen. 0 Latausaseman tapit Tapeilla ankkuroidaan latausasema maahan. 5 Kauko-ohjain (sisältyy vain malliin RS630. Mahdollistaa leikkurin manuaalisen käytön missä tahansa Rajalangan merkkivalo VII VIII

6 Suunnittelu Luku Sisällysluettelo... Rajalangan asennussuunnitelma... Nurmikkotyypit: Millainen nurmikko sinulla on?... Nurmikkotyyppi "Sekundääriset alueet"... 3 Latausaseman sijoituspaikan valinta... 4 Sähkörasian sijoittaminen... 5 Rajalangan asennussuunnitelma... 5 Luku 2 Käyttöönottoasetukset...7 Rajalangan asentaminen... 7 Erikoistilanteet rajalangan vedossa... 8 Sekundääriset alueet... Rajalangan kiinnittäminen maahan... 2 Takaisin latausasemaan rajalankajärjestelmän viimeisteleminen... 2 Latausaseman kokoaminen... 3 Latausaseman sijoittaminen... 4 Sähkörasian asentaminen... 5 Sähkörasian sijoittaminen:... 5 Luku 3 Robomow'n käyttöönotto...6 Leikkuukorkeuden säätäminen... 6 Sulakkeen asentaminen... 6 Käyttöönottoasetusten tekeminen (vaihe vaiheelta... 6 Asennuksen päätteeksi... 9 Luku Suunnittelu Nurmikon valmistelu Robomow'ta varten on erittäin helppoa. Koska kaikki nurmikot ovat erilaisia, suosittelemme tämän luvun lukemista ennen rajalangan asentamista. Katso myös asennusvideo Robomow'n DVD:ltä. Videolla käydään läpi kaikki asennusprosessin vaiheet.t Lue myös kappale Suunnittelu kokonaan ennen asennustyön aloittamista. Se auttaa löytämään parhaan paikan latausasemalle, sähkörasialle ja rajalangalle.. Rajalangan asennussuunnitelma Rajalanka toimii "näkymättömänä aitana" Robomow'lle. Se määrittää nurmikkoalueiden rajat ja ympäröi alueet, joiden sisäpuolella Robomow'n halutaan liikkuvan. Rajalanka kiinnitetään maahan pienien tappien avulla, jotka tulevat Robomow'n mukana. Kun lanka on asennettu maahan, uusi kasvava ruoho peittää sen nopeasti. Kun Robomow lähtee työhön, se aktivoi signaalin, joka kulkee rajalankaa pitkin. Tämä signaali pitää Robomow'n työalueiden sisäpuolella ja poissa etukäteen rajatuilta alueilta. Luku 4 Robomow'n käyttäminen...20 Automaattinen käyttö Valikkorakenne... 2 Nurmikkoasetukset... 2 Leikkurin toiminnot Manuaalinen käyttö Luku 5 Sähkörasian käyttäminen...3 Sähkörasian hälytykset... 3 Äänimerkkien kytkeminen Päälle ja Pois Automaattisen toiminnan poistaminen käytöstä:... 3 Luku 6 Latausaika...32 Lataaminen leikkuukauden aikana Lataaminen leikkuukausien välillä Luku 7 Vianmääritys...34 Virheilmoitusten tekstit Virheilmoitukset ja korjaavat toimenpiteet Muut ongelmat Luku 8 Tekniset tiedot...38 Luku 9 Kunnossapito ja säilytys...39 Koneen kotelon kunnossapito Terien huoltaminen Käytetyn akun hävittäminen... 4 Rajalangan jatkaminen... 4 Latausaseman ympäristön kunnossapito... 4 Talvisäilytys... 4 Luku 0 Lisävarusteet...42 Luku Vinkkejä nurmikon kunnossapitoon...43 RS-sarja Rajoitettu takuu IX.2 Nurmikkotyypit: Millainen nurmikko sinulla on? Nurmikon perustyyppejä on kolme: Oma nurmikkosi voi olla yhdistelmä kahdesta tai kolmesta perustyypistä. Ensimmäinen tehtäväsi on päättää, mitä tyyppiä oma nurmikkosi edustaa. Vain pääalue Robomow leikkaa nurmikon asetettujen rajojen sisäpuolelta. ja alialueet Robomow leikkaa pääalueen ja siirtyy automaattisesti alialueelle/alialueille. Sekundääriset alueet Robomow leikkaa jokaisen alueen erikseen. Sen liikkuminen alueiden välillä on rajoitettua. Käyttäjä suunnittelee, kuinka hän siirtää Robomow'n alueelta toiselle..2. Nurmikkotyyppi "Vain pääalue" Nurmikkotyyppi "Vain pääalue" käsittää yhden yhtenäisen alueen. Sillä ei ole alialueita eikä sekundäärisiä alueita. Jos vastaat "kyllä" seuraaviin kysymyksiin, nurmikkosi tyyppi on "Vain pääalue": U Muodostuuko nurmikkosi yksinkertaisesta, yhtenäisestä alueesta? Ja: U Ovatko kaikki alueet riittävän leveitä niin, että Robomow voi työskennellä tehokkaasti? (Leveys yli 4 5 metriä (3 6 ft kapeimmassa kohdassa. Robomow latautuu automaattisesti latausasemalla nurmikon leikkaamista varten. Vain pääalue Vain pääalue Alialue Sekundäärinen alue Leveys vähintään 4 5 metriä

7 Suunnittelu Mikäli nurmikkosi ei vastaa tätä kuvausta, lue seuraavat kappaleet, joista sen tyyppi varmaankin löytyy. Jos nurmikkosi on tyyppiä Vain pääalue, voit siirtyä tämän luvun kappaleeseen.4 latausaseman paikan valintaa varten..2.2 Nurmikkotyyppi " ja alialueet" Tässä tyypissä nurmikko koostuu useasta alueesta, joita yhdistää käytävä. Käytävä voi olla suhteellisen kapea, mutta sen on oltava riittävän leveä Robomow'n kulkemiseen sen läpi. Tässä tapauksessa Robomow siirtyy alueelta toiselle ja leikkaa alueet vuorotellen. Jos vastaat "kyllä" seuraaviin kysymyksiin, nurmikkosi tyyppi on " ja alialue(et": U U U U Muodostuuko nurmikkosi yksinkertaisesta, yhtenäisestä alueesta? Onko osa nurmikostasi erillään pääalueesta? Onko näiden alueiden välillä kapea, ja silti Robomow'lle riittävän leveä käytävä, jonka leveys on,2 5 metriä (4 6 ft? Onko käytävä kiinteä, tasainen ja pehmeäpohjainen (ei kivinen, hiekkapohjainen tai korotettu? Esimerkiksi nurmialue, laatta-alue, kiinteä polku, kiinteä maapohja. Näitä lisäalueita kutsutaan alialueiksi. Annat Robomow'lle ohjeet kulkea kapean käytävän läpi alialueelle. Robomow leikkaa sekä pääalueen että sen alialueet yhden kerran. Jos nurmikkosi ei vastaa tätä kuvausta, siirry tämän luvun kappaleeseen.3. "Sekundääriset alueet". Jotta Robomow'n mahdollisuus siirtyä alialueelle ja takaisin omin avuin, nurmikkoaluetta on tutkittava vielä hieman tarkemmin: Kapea käytävä Pää- ja alialue, välissä kapea käytävä Alialue Jos käytävän leveys on alle,2 metriä (4 ft, nurmikkoalueet määritetään sekundäärisiksi alueiksi. Katso seuraava kappale.3. Jos käytävän leveys on alle 5 metriä (6 ft, nurmikkoalueet määritetään sekundäärisiksi alueiksi. Katso aiempi kappale.2. Vain pääalue. Jatka lukemalla seuraava kappale (Sekundääriset alueet, koska nurmikkosi voi olla myös yhdistelmä useammasta tyypistä..3 Nurmikkotyyppi "Sekundääriset alueet" Tyypin "Sekundääriset alueet" nurmikko koostuu kahdesta tai useammasta alueesta, jotka eivät ole yhteydessä toisiinsa. Robomow ei siis pääse siirtymään itse alueiden välillä. Sekundäärinen alue Jos vastaat "kyllä" vähintään yhteen seuraavista kysymyksistä, nurmikkosi tyyppi on "Sekundääriset alueet". U Rajaako osaa nurmikostasi aita, laatoitus tai muu este, joiden ohi Robomow ei pääse? Tai: Sekundääriset alueet U Onko osa nurmikosta hiekalla tai muulla terää vahingoittavalla materiaalilla päällystetyn alueen takana? Tai: U Onko nurmikon alueita yhdistävä käytävä liian kapea Robomow'lle, eli onko leveys alle,2 metriä (4 ft? Tai: U Sijaitsevatko nurmikon eri alueet eri korkeudella? Sekundäärinen alue Minkä levyinen kapea käytävä on?,2 2 m (4 6,5 tuumaa Mikäli jokin kuvauksista vastaa nurmikkoasi, Robomow'n asetukseksi tulee valita Sekundääriset alueet Jos käytävän leveys on,2 2 metriä (4 6.5 ft... Rajalangan asennuksessa: Käytä Robomow'n mukana toimitettua sapluunaa. Se auttaa johtamaan rajalangan käytäväalueen läpi. (Katso kappale side 9. Käyttöönottoasetuksissa: Robomow asetetaan työskentelemään alialuetilassa. (Katso side 23. Jos käytävän leveys on 2 5 metriä (6,5 6 ft... Rajalangan asennuksessa: Rajalanka asennetaan kuten tavallisen pääalueen lanka. Robomow pääsee käytävän läpi ilman erillisiä rajalanka-asetuksia. Käyttöönottoasetuksissa: Robomow asetetaan työskentelemään alialuetilassa. (Katso side m (6,5 6 ft Jos nurmikkosi ei vastaa mitään näistä kuvauksista, se ei varmasti ole varmasti tyyppiä "Vain pääalue" tai " ja alialue". Siirry kappaleeseen.4 Nurmikko voi koostua enintään kahdesta sekundäärisestä alueesta. Ruohonleikkuri on kannettava tai ajettava manuaalisesti näille alueille. Jokin kolmesta nurmikkotyypistä voi olla myös yhdistelmä yhdestä tai useammasta nurmikkotyypistä..3. Sekundäärinen alue, jonka voi leikata kokonaan yhdellä kerralla. Jos tämä on mahdollista, erillisen alueen voi yhdistää pääalueen rajalankaan. Se saattaa kuitenkin tarvita myös rajalangan. Silloin alueelle tarvitaan rajakytkin (lisävaruste. Sekundäärinen alue alle 200 m² (250 ft² Latausasema 2 rajalankaa saman tapin alla 2 3

8 Suunnittelu Tai: Sekundäärinen alue, joka vaatii enemmän kuin yhden käynnin ruohon leikkaamista varten. Tällainen suuri erillinen alue vaatii oman latausyksikön ruohonleikkurille. Sinne on hankittava oma latausasema (lisävaruste. Sähkörasia ja latausasema Sekundäärinen alue yli 200 m² (250 ft² Mahdollinen sähkörasia ja latausasema.5 Sähkörasian sijoittaminen Sähkörasia yhdistetään latausasemaan. Valitse sähkörasian sijoituspaikka niin, että voit kiinnittää sen seinään pistorasian lähelle. Robomow'n 20 metrin (65 ft jatkojohto liitetään sähkörasiaan. Jatkojohdon pituutta ei saa muuttaa. Sähkörasia voidaan asentaa ulkotiloihin. Sen on kuitenkin oltava katetulla alueella, kuivassa ja hyvin ilmastoidussa paikassa. Sähkörasian on oltava suojassa suoralta auringonpaisteelta ja sateelta. Sähkörasia seinään kiinnitettynä Maks. 20 m (65 ft 20 m (65 ft Jatkojohto (pienjännite.4 Latausaseman sijoituspaikan valinta Robomow'n latausasema sijoitetaan rajalangan päälle. Rajalankasilmukka alkaa ja päättyy tässä kohdassa. Latausasemalla ja sähkörasialla on kaksi päätehtävää: Ne lähettävät rajalankaa pitkin heikkotehoisen signaalin (pienjännite, joka toimii "näkymättömänä aitana" muodostaen rajat Robomow'n toiminnalle. Ne lataavat Robomow'n akut. Kun rajalangan ja latausaseman käyttöönottoasetukset on tehty, ruohonleikkurin viikko-ohjelma on ohjelmoitu. Sen jälkeen Robomow hoitaa nurmikon leikkaamisen ohjelman mukaisesti koko kesän. Robomow latautuu latausasemassa suunnitellun aikataulun mukaisesti, joka vastaa nurmikkosi mittoja ja tarpeita. Se leikkaa nurmikon ja palaa latausasemalle latautumaan ja odottamaan seuraavaa leikkausjaksoa..6 Rajalangan asennussuunnitelma.6. Nurmikolla sijaitsevat kohteet Kukkapenkit, lammet ja pienet puut suojataan "rajalankasaarekkeiden" avulla. Rajalankasaarekkeet ovat eristettyjä alueita, joille Robomow ei pääse. Pystysuorat, suhteellisen jäykät ja yli 5 cm (6 tuumaa korkeat esteet, kuten puut ja puhelin- ja sähköpylväät, eivät tarvitse rajausta. Robomow vaihtaa suuntaa, kun se osuu tällaisiin esteisiin. Sujuvimmin ja hiljaisimmen Robomow kuitenkin toimii, mikäli rajaat saarekkeilla kaikki leikkuualueella olevat kiinteät esineet. Jos esteet ovat hyvin lähellä toisiaan, ne voidaan rajata Robomow'lta yhtenä yhtenäisenä saarekkeena. Ruohikkoinen rinne.6.2 Rinteet Rajalanka rinteessä Ruohikkoinen rinne 35 % Rajalanka rinteessä.4. Seuraavat seikat on huomioitava sijoituspaikkaa valittaessa: Älä sijoita latausasemaa alle 3 metrin (0 ft päähän kulmasta. Rajalangan voi vetää rinteen poikki, jos rinteen kallistus on alle 0 % (0 cm nousua metrillä. Väh. 3 m (0 ft kulmasta Latausaseman lähellä (20 m/65 ft on oltava pistorasia (230V/20V. Jos nurmikko koostuu useammasta kuin yhdestä alueesta, latausasema tulee sijoittaa suurimman alueen sisälle. Sijoita latausasema piiloon asiattomilta katseilta. Paikan on hyvä olla myös varjoisa. Silloin akun käyttöikä on pidempi. Latausaseman sijainti VARO! Jos rinteen kaltevuus on yli 5 %, ruohonleikkuri saattaa liukua, varsinkin märällä nurmikolla, ja päätyä rajalangan ulkopuolelle. Jos paikalla on kuitenkin este (esim. aita tai seinä, joka estää ruohonleikkuria liukumasta, rajalangan voi asentaa myös tällaiseen rinteeseen. Sijoita latausasema suhteellisen vaakasuoralla alustalle. Älä sijoita sitä rinteeseen. Älä sijoita sitä myöskään sadettimen lähelle. Alue A Ruohikkoinen rinne Robomow voi leikata alueita, joiden kaltevuus on enintään 35 % (35 cm nousua metrillä. Rinne 0 % Vinkki: Jos ruohonleikkuri keinuu rinnettä noustessaan, alusta on liian kalteva. Jätä tällainen kohta pois Robomow'n leikkuualueesta. Nurmikkoisen rinteen jyrkkyyden laskeminen 35 cm (nousu 00 cm (pituus = 35 % (rinteen kaltevuus 00 cm (3,3 ft Pituus 35 cm (, ft Nousu Maks. 35 % kaltevuus 4 5

9 Käyttöönottoasetukset Luku 2 Käyttöönottoasetukset.6.3 Etäisyys reunasta (altaat, lammet, kalliot jne. RoboLineal-viivaimen avulla voit mitata rajalangan sijoitusetäisyyden erilaisista reunoista. Narrow Pass 4cm (5.5 Lawn Edge 32cm (2.5 Wall Edge 40cm (5.5 Suositukset ennen aloittamista: Maatapit painetaan maahan asennuksen aikana. Jotta työ sujuisi mahdollisimman vaivattomasti, suosittelemme nurmikon leikkaamista ja maaperän kastelua ennen työn aloittamista. Aloittaminen Vasara Yhdistelmäpihdit for RS models Joissakin tilanteissa, esimerkiksi altaiden ja lampien kaltaisten vesialueiden tai suureen pudotukseen johtavien kallioiden kohdalle etäisyyden on oltava suurempi (katso kappale 2.3. Tarkista, että kaikki tarvittavat osat ovat käden ulottuvilla. Ota Robomow'n pakkaus lähelle, niin kaikki tarvittava on helposti saatavilla. Lisäksi tarvitset seuraavat työkalut: Vasaran, pienin litteän ruuvitaltan ja ristipääruuvitaltan (Phillips, yhdistelmäpihdit. 2. Rajalangan asentaminen Ennen asennuksen aloittamista sinulla on oltava suunnitelma rajalangan vetämisestä ja latausaseman sijoittamisesta. Seuraavat asiat on oltava mietittynä (katso kappale.4-.6: U U U U Minkä tyyppinen nurmikko on kyseessä? (Vain pääalue / ja alialueet / Sekundääriset alueet / eri tyyppien yhdistelmä. Onko nurmikko suojattavia tai rajattavia alueita? (Rajalankasaarekkeet. Onko nurmikolla rinteitä, joita Robomow'n tulee välttää? Onko alueella reunoja, kuten altaita, lampia, kallioita tms., joiden kohdalla rajalangan etäisyyden on oltava suurempi? Pieni litteä ruuvitaltta ja Philips-ruuvitaltta 2.. Aloituspiste: Rajalanka latausaseman alueella. Sijoita latausasema suunnittelemaasi paikkaan etuosa rajalangan vastapäivään lähtevään suuntaan. Väh. 3 m (0 ft kulmasta c Älä sijoita latausasemaa alle 3 metrin (0 ft päähän kulmasta Ota johtorulla, jonka päähän on asennettu vihreä johtimen liitin. Muissa rullissa ei ole liitintä. Vedä liitin ja langan pää muovikotelosta. c Älä ota langan hylsyä pakkauksesta. Muovisuojus toimii langanpitimenä. Kiinnitä langan pää maahan latausaseman sijoituskohtaan. Maatappeja löytyy Robomow'n pakkauksesta. Vedä lankaa ulos 30 cm (2 tuumaa ja anna sen jäädä löyhälle latausaseman sijoituskohtaan. Alkupää liitetään lopuksi, rajalangan vedon jälkeen, palaavan langan kanssa suljetuksi piiriksi. Aloita langan vetäminen kiertämällä aluetta vastapäivään. Vedä lankaa kotelostaan ja anna sen asettua löyhälle maahan nurmikon reuna-alueelle. Rajalanka älä ota muovisuojusta pois Jätä 30 cm (2 tuumaa lähtöpisteeseen c Kun tulet alueelle tai kohteelle, jossa tarvitaan erityistä hoitoa tai rajausta, vedä rajalanka huolellisesti tarvittavien ominaisuuksien mukaan. Seuraavassa kappaleessa käsitellään tällaisia erikoistilanteita. Rajalanka vastapäivään 6 7

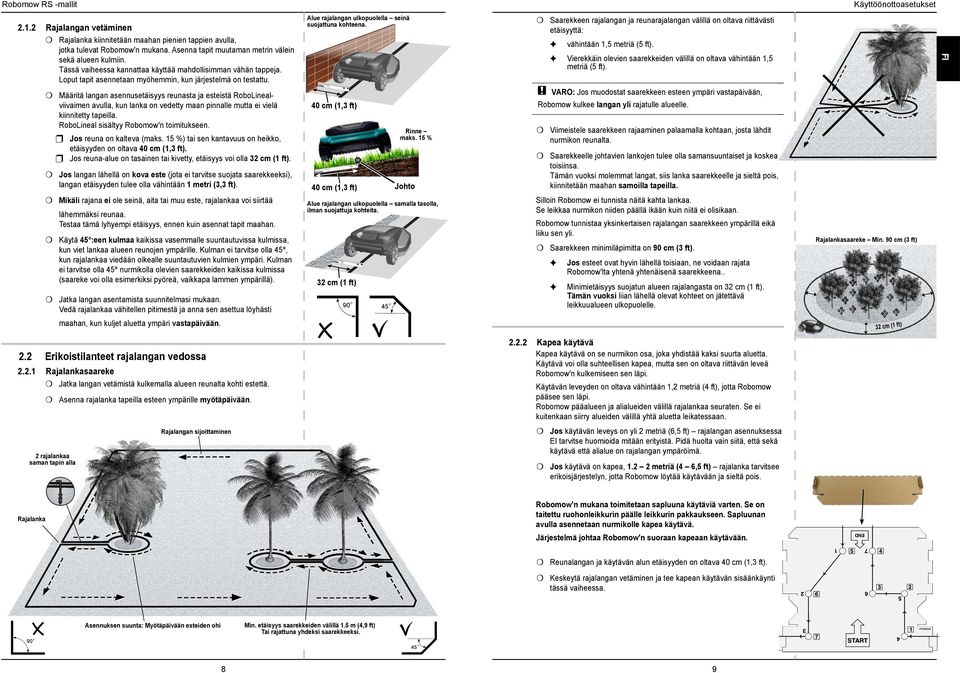

10 for RS models Narrow Pass 4cm (5.5 for RS models Wall Edge 40cm (5.5 Lawn Edge 32cm (2.5 Narrow Pass 4cm (5.5 Wall Edge 40cm (5.5 Lawn Edge 32cm (2.5 Robomow RS -mallit Käyttöönottoasetukset 2..2 Rajalangan vetäminen Rajalanka kiinnitetään maahan pienien tappien avulla, jotka tulevat Robomow'n mukana. Asenna tapit muutaman metrin välein sekä alueen kulmiin. Tässä vaiheessa kannattaa käyttää mahdollisimman vähän tappeja. Loput tapit asennetaan myöhemmin, kun järjestelmä on testattu. Määritä langan asennusetäisyys reunasta ja esteistä RoboLinealviivaimen avulla, kun lanka on vedetty maan pinnalle mutta ei vielä kiinnitetty tapeilla. RoboLineal sisältyy Robomow'n toimitukseen. U Jos reuna on kalteva (maks. 5 % tai sen kantavuus on heikko, etäisyyden on oltava 40 cm (,3 ft. U Jos reuna-alue on tasainen tai kivetty, etäisyys voi olla 32 cm ( ft. Jos langan lähellä on kova este (jota ei tarvitse suojata saarekkeeksi, langan etäisyyden tulee olla vähintään metri (3,3 ft. Mikäli rajana ei ole seinä, aita tai muu este, rajalankaa voi siirtää lähemmäksi reunaa. Testaa tämä lyhyempi etäisyys, ennen kuin asennat tapit maahan. Käytä 45 :een kulmaa kaikissa vasemmalle suuntautuvissa kulmissa, kun viet lankaa alueen reunojen ympärille. Kulman ei tarvitse olla 45, kun rajalankaa viedään oikealle suuntautuvien kulmien ympäri. Kulman ei tarvitse olla 45 nurmikolla olevien saarekkeiden kaikissa kulmissa (saareke voi olla esimerkiksi pyöreä, vaikkapa lammen ympärillä. Jatka langan asentamista suunnitelmasi mukaan. Vedä rajalankaa vähitellen pitimestä ja anna sen asettua löyhästi Alue rajalangan ulkopuolella seinä suojattuna kohteena. 40 cm (,3 ft 40 cm (,3 ft Johto 32 cm ( ft 90 O 45 O Rinne maks. 5 % Alue rajalangan ulkopuolella samalla tasolla, ilman suojattuja kohteita. Saarekkeen rajalangan ja reunarajalangan välillä on oltava riittävästi etäisyyttä: vähintään,5 metriä (5 ft. Vierekkäin olevien saarekkeiden välillä on oltava vähintään,5 metriä (5 ft. c VARO: Jos muodostat saarekkeen esteen ympäri vastapäivään, Robomow kulkee langan yli rajatulle alueelle. Viimeistele saarekkeen rajaaminen palaamalla kohtaan, josta lähdit nurmikon reunalta. Saarekkeelle johtavien lankojen tulee olla samansuuntaiset ja koskea toisiinsa. Tämän vuoksi molemmat langat, siis lanka saarekkeelle ja sieltä pois, kiinnitetään maahan samoilla tapeilla. Silloin Robomow ei tunnista näitä kahta lankaa. Se leikkaa nurmikon niiden päällä ikään kuin niitä ei olisikaan. Robomow tunnistaa yksinkertaisen rajalangan saarekkeen ympärillä eikä liiku sen yli. Saarekkeen minimiläpimitta on 90 cm (3 ft. Jos esteet ovat hyvin lähellä toisiaan, ne voidaan rajata Robomow'lta yhtenä yhtenäisenä saarekkeena.. Minimietäisyys suojatun alueen rajalangasta on 32 cm ( ft. Tämän vuoksi liian lähellä olevat kohteet on jätettävä leikkuualueen ulkopuolelle. Rajalankasaareke Min. 90 cm (3 ft maahan, kun kuljet aluetta ympäri vastapäivään. 32 cm ( ft 2.2 Erikoistilanteet rajalangan vedossa 2.2. Rajalankasaareke Jatka langan vetämistä kulkemalla alueen reunalta kohti estettä. Asenna rajalanka tapeilla esteen ympärille myötäpäivään Kapea käytävä Kapea käytävä on se nurmikon osa, joka yhdistää kaksi suurta aluetta. Käytävä voi olla suhteellisen kapea, mutta sen on oltava riittävän leveä Robomow'n kulkemiseen sen läpi. Käytävän leveyden on oltava vähintään,2 metriä (4 ft, jotta Robomow pääsee sen läpi. Robomow pääalueen ja alialueiden välillä rajalankaa seuraten. Se ei kuitenkaan siirry alueiden välillä yhtä aluetta leikatessaan. 2 rajalankaa saman tapin alla Rajalangan sijoittaminen Jos käytävän leveys on yli 2 metriä (6,5 ft rajalangan asennuksessa EI tarvitse huomioida mitään erityistä. Pidä huolta vain siitä, että sekä käytävä että alialue on rajalangan ympäröimä. Jos käytävä on kapea,.2 2 metriä (4 6,5 ft rajalanka tarvitsee erikoisjärjestelyn, jotta Robomow löytää käytävään ja sieltä pois. Rajalanka Robomow'n mukana toimitetaan sapluuna käytäviä varten. Se on taitettu ruohonleikkurin päälle leikkurin pakkaukseen. Sapluunan avulla asennetaan nurmikolle kapea käytävä. Järjestelmä johtaa Robomow'n suoraan kapeaan käytävään. Reunalangan ja käytävän alun etäisyyden on oltava 40 cm (,3 ft. Keskeytä rajalangan vetäminen ja tee kapean käytävän sisäänkäynti tässä vaiheessa. Asennuksen suunta: Myötäpäivään esteiden ohi Min. etäisyys saarekkeiden välillä.5 m (4,9 ft Tai rajattuna yhdeksi saarekkeeksi. 90 O 90 O 45 O 45 O 8 9

11 Robomow RS -mallit Käyttöönottoasetukset Sapluunan asettaminen D EN Asenna tapit Vedä rajalanka kapean käytävän toista sivua pitkin, samansuuntaisesti ensimmäisen langan kanssa. Pidä käytävän lankojen etäisyys 4 cm:nä (0,5 ft. 7 Alialue Kun olet takaisin käytävän sisäänkäynnin luona: Vedä rajalanka loppujen tappien 5, 6, 7 kautta. Sekundääriselle alueelle vievän käytävän alku Nosta sapluuna pois, jolloin tapit jäävät maahan. T AR ST Vie rajalanka tappien 4 7 kautta numerojärjestyksessä. Paina kaikki tapit kokonaan maahan niin, että rajalanka ankkuroituu maahan. Nuolet osoittavat käytävän sisäänkäyntiin, alialueen suuntaan. Asenna käsivoimin (puoliksi maahan painettuna 7 tappia 7 numeroituun reikään 7. Vie rajalanka Vedä rajalanka nyt alialueen ympäri, kunnes olet taas tapin numero 4 kohdalla. B Ne yhdistetään rajalankaan, kun alialuetta rajaava rajalanka on vedetty. 3 7 B Alialue 6 B Jätä loput neljä tappia, 4 7, puoliksi maanpinnan yläpuolelle. 2 Aseta sapluuna maahan kapean käytävän sisäänkäynnin kohdalle: Paina kaikki tapit kokonaan maahan niin, että rajalanka ankkuroituu maahan. Sekundääriselle alueelle vievän käytävän loppu Jatka rajalangan vetämistä pääalueen ympäri latausasemalle asti. 2 Alialue T AR ST D EN Vedä rajalanka neljän oikealla olevan numeroidun tapin kautta 4 Pidä lankaa kunkin tapin ympärillä painat tapit kokonaan maahan. Anna tappien 5 7 olla puoliksi maanpinnan yläpuolella. Ne yhdistetään rajalankaan myöhemmin. Vie rajalanka tappien 4 kautta Jatka rajalangan vetämistä käytävän läpi alialueelle: T AR ST 4 5 Asenna käsivoimin (puoliksi maahan painettuna 7 tappia 7 numeroituun reikään, 7. 6 Asenna tapit 7 7 Rajakytkin yhdistetään toiseen rajakytkimeen (lisävaruste. Asenna rajakytkin sen pakkauksessa olevien ohjeiden mukaisesti. Vedä rajalanka sekundäärisen alueen ympäri. Sekundäärinen alue yli 200 m² (250 ft² Sekundäärinen alue, joka vaatii enemmän kuin yhden käynnin ruohon leikkaamista varten. Mahdollinen sähkörasia ja latausasema Asenna latausasema sen pakkauksessa olevien ohjeiden mukaisesti. Vie rajalanka tappien 3 kautta Pidä lankaa kunkin tapin, 2, 3 ympärillä kun painat tapit kokonaan maahan. Sähkörasia ja latausasema Tässä tapauksessa tarvitaan toinen latausasema ja sähkörasia (lisävaruste. Nosta sapluuna, jolloin tapit jäävät maahan. Sekundääriselle alueelle tarvitaan oma rajalanka. 3 D EN Alialue Vedä rajalanka kolmen oikealla olevan tapin kautta, numerot 3. Tällöin ei tarvita mitään tarvikkeita. Käännä sapluuna ja aseta se maahan osoittavat alialueelle. Oma rajakytkin (lisävaruste Mikäli alueita ei voi yhdistää pääalueen reunalankaan. Käännä sapluuna ja aseta se maahan alialueen sisäänkäynnin kohdalle. Nuolet Vedä rajalanka sekundäärisen alueen ympäri. Alialue Sähkörasia ja latausasema 0 Sekundäärinen alue alle 200 m² (250 ft² Jos tämä on mahdollista, erillisen alueen voi yhdistää pääalueen rajalankaan. Sekundäärinen alue, jonka voi leikata kokonaan yhdellä kerralla. Alialueen rajalangan ja käytävän uloskäynnin etäisyyden tulee olla 40 cm (,3 ft. B Sekundäärisen alueen ja pääalueen välillä on oltava etäisyyttä vähintään metri (3,3 ft. Alialue Tee suora linja vähintään 45 cm (,5 ft päähän käytävän oikeasta reunasta. Pysähdy käytävän päässä ja tee käytävän poistumisasennus. Jos nurmikkoon kuuluu yksi tai useampi erillinen alue, joille ruohonleikkuri ei pääse siirtymään itse, järjestelmään tarvitaan vielä yksi erikoisasetus. Näissä tilanteissa ruohonleikkuri on ajettava tai kannettava alueiden välillä., 2, 3, 4 kun Sekundääriset alueet

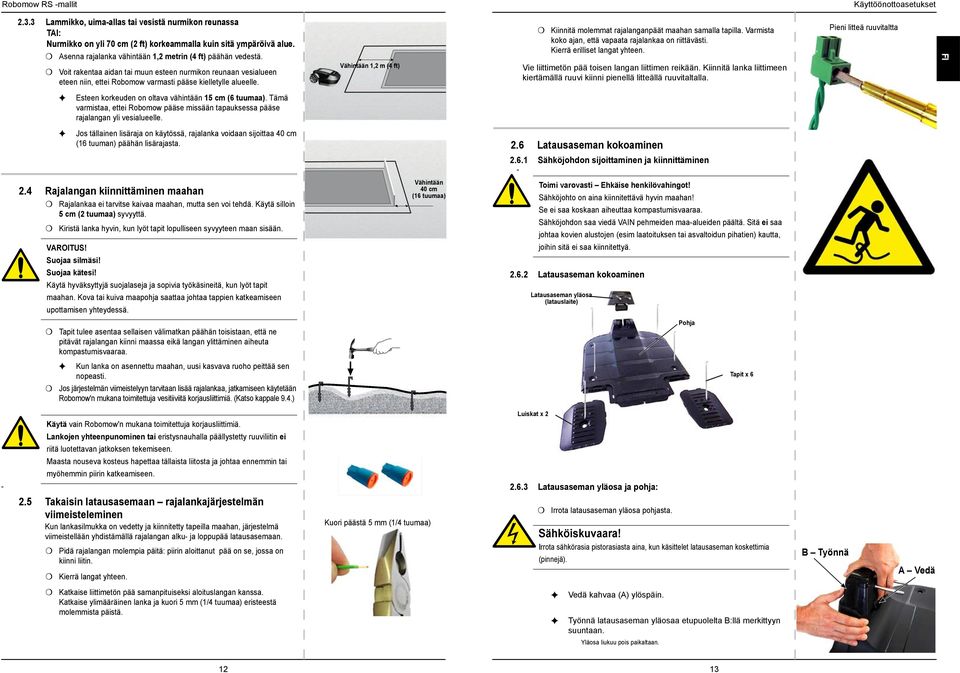

12 Käyttöönottoasetukset Lammikko, uima-allas tai vesistä nurmikon reunassa TAI: Nurmikko on yli 70 cm (2 ft korkeammalla kuin sitä ympäröivä alue. Asenna rajalanka vähintään,2 metrin (4 ft päähän vedestä. Voit rakentaa aidan tai muun esteen nurmikon reunaan vesialueen eteen niin, ettei Robomow varmasti pääse kielletylle alueelle. Vähintään,2 m (4 ft Kiinnitä molemmat rajalanganpäät maahan samalla tapilla. Varmista koko ajan, että vapaata rajalankaa on riittävästi. Kierrä erilliset langat yhteen. Vie liittimetön pää toisen langan liittimen reikään. Kiinnitä lanka liittimeen kiertämällä ruuvi kiinni pienellä litteällä ruuvitaltalla. Pieni litteä ruuvitaltta Esteen korkeuden on oltava vähintään 5 cm (6 tuumaa. Tämä varmistaa, ettei Robomow pääse missään tapauksessa pääse rajalangan yli vesialueelle. Jos tällainen lisäraja on käytössä, rajalanka voidaan sijoittaa 40 cm (6 tuuman päähän lisärajasta. 2.6 Latausaseman kokoaminen 2.6. Sähköjohdon sijoittaminen ja kiinnittäminen Rajalangan kiinnittäminen maahan Rajalankaa ei tarvitse kaivaa maahan, mutta sen voi tehdä. Käytä silloin 5 cm (2 tuumaa syvyyttä. Kiristä lanka hyvin, kun lyöt tapit lopulliseen syvyyteen maan sisään. VAROITUS! Suojaa silmäsi! Suojaa kätesi! Käytä hyväksyttyjä suojalaseja ja sopivia työkäsineitä, kun lyöt tapit maahan. Kova tai kuiva maapohja saattaa johtaa tappien katkeamiseen upottamisen yhteydessä. Whatʼs in the Boxes Tapit tulee asentaa sellaisen välimatkan päähän toisistaan, että ne pitävät rajalangan kiinni maassa eikä langan ylittäminen aiheuta kompastumisvaaraa Vähintään 40 cm (6 tuumaa Toimi varovasti Ehkäise henkilövahingot! Sähköjohto on aina kiinnitettävä hyvin maahan! Se ei saa koskaan aiheuttaa kompastumisvaaraa. Sähköjohdon saa viedä VAIN pehmeiden maa-alueiden päältä. Sitä ei saa johtaa kovien alustojen (esim laatoituksen tai asvaltoidun pihatien kautta, joihin sitä ei saa kiinnitettyä Latausaseman kokoaminen 4 Introduction Latausaseman yläosa (latauslaite Pohja Kun lanka on asennettu maahan, uusi kasvava ruoho peittää sen nopeasti. Jos järjestelmän viimeistelyyn tarvitaan lisää rajalankaa, jatkamiseen käytetään Robomow'n mukana toimitettuja vesitiiviitä korjausliittimiä. (Katso kappale 9.4. Tapit x 6 - Käytä vain Robomow'n mukana toimitettuja korjausliittimiä. Lankojen yhteenpunominen tai eristysnauhalla päällystetty ruuviliitin ei riitä luotettavan jatkoksen tekemiseen. Maasta nouseva kosteus hapettaa tällaista liitosta 6 ja johtaa ennemmin tai myöhemmin piirin katkeamiseen. 2.5 Takaisin latausasemaan rajalankajärjestelmän viimeisteleminen 2 Kun lankasilmukka on vedetty ja kiinnitetty tapeilla maahan, järjestelmä viimeistellään yhdistämällä rajalangan alku- ja loppupää latausasemaan. Pidä rajalangan molempia päitä: piirin aloittanut pää on se, jossa on kiinni liitin. Kierrä langat yhteen. 7 Kuori päästä 5 mm (/4 tuumaa 20 8 Luiskat x Latausaseman yläosa ja pohja: 24 5 Irrota latausaseman yläosa pohjasta. Sähköiskuvaara! Irrota sähkörasia pistorasiasta aina, kun käsittelet latausaseman koskettimia (pinnejä. B Työnnä A Vedä 6 Katkaise liittimetön pää samanpituiseksi aloituslangan kanssa. Katkaise ylimääräinen lanka ja kuori 5 mm (/4 tuumaa eristeestä molemmista päistä. 0 9 Vedä kahvaa (A ylöspäin. Työnnä latausaseman yläosaa etupuolelta B:llä merkittyyn suuntaan. Yläosa liukuu pois paikaltaan

13 Käyttöönottoasetukset A B 2.8 Sähkörasian asentaminen 2.8. Sähkörasian sijoittamista koskevat määräykset Seuraavat seikat on huomioitava sähkörasian sijoituspaikkaa valittaessa: Sijoita se nurmikkoalueen ulkopuolelle. Sähkörasia ON asennettava pystyyn vesitiiviyden takaamiseksi Vedä rajalanka (A ja sähköjohto (B latausaseman takana olevan raon kautta. Valitse paikka, jonne on helppo päästä. Paikan on hyvä olla kuiva ja varjoinen. Varmista, että lähellä on pistorasia. Sähkörasia tulee asentaa pystysuoraan. A B Liitä rajalanka latausaseman yläosaan (A. Liitä 20 m (65 ft sähköjohto latausaseman yläosaan (B, ellei sitä ole vielä tehty. Varmista, että rajalanka ja 20 m (65 ft sähköjohto kulkevat latausaseman takana olevan raon kautta Sähkörasian asentaminen: Asenna metallipidin pystysuoraan alustaan toimitukseen sisältyvillä kiinnittimillä. Sijoita sähkörasia metallipitimen yläpuolelle ja työnnä se paikalleen pystysuoraa alustaa pitkin. Sijoita latausaseman yläosa latausaseman eteen (C. Työnnä se paikalleen sivuja pitkin. Työnnä sitä eteenpäin kunnes se napsahtaa paikalleen. Yhdistä sähkörasian DC-kaapeli 20 metrin (65 ft sähköjohtoon. Vedä 20 m (65 ft sähköjohto sähkörasialle asti. C 2.7 Latausaseman sijoittaminen Sijoita latausasema rajalangan päälle. Sen etuosan tulee suuntautua vastapäivään rajalangan kiertosuuntaan nähden. Sijoita latausasema rajalangan päälle. Asenna 2 takimmaista tappia 2.9 Sähkörasian sijoittaminen: Yhdistä sähkörasia tavalliseen 230/20 voltin AC-pistorasiaan. Telakointimerkkivalo ( palaa, kun ruohonleikkuri on latausasemassa. Toimintamerkkivalo (3 palaa, kun ruohonleikkuri ei ole latausasemassa. Sähkörasian pidike Aseta pohjan etureunassa oleva keskikohtamerkintä rajalangan päälle. 3 Kun latausasema on sijoitettu paikalleen, asenna 2 tappia sen reikiin. Loput 4 tappia asennetaan, kun asennus on saatu valmiiksi ja testattu (katso kappale

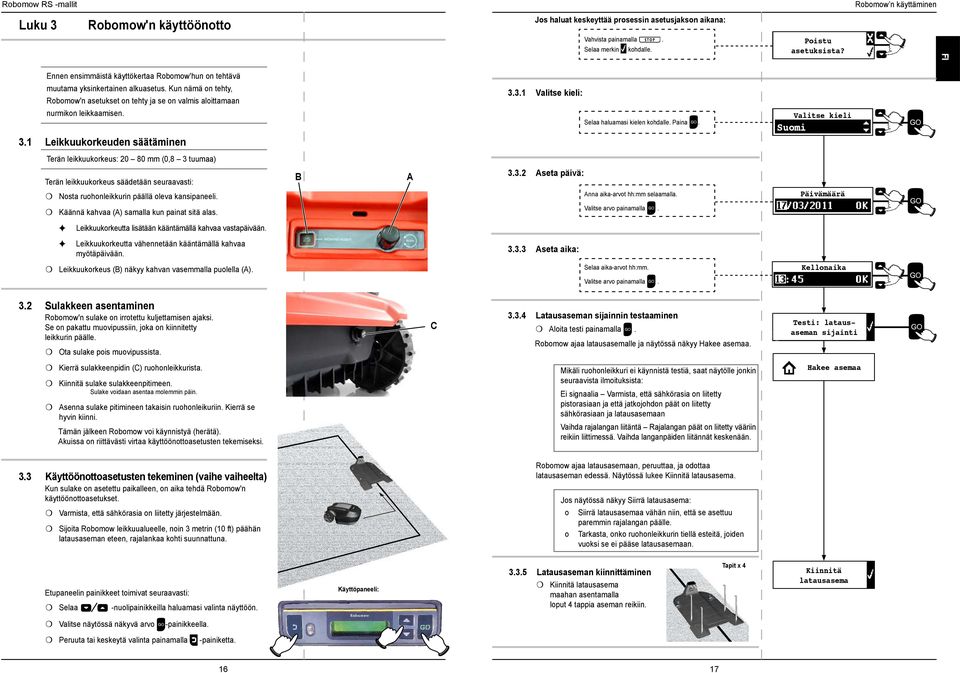

14 Robomow n käyttäminen Luku 3 Robomow'n käyttöönotto Jos haluat keskeyttää prosessin asetusjakson aikana: Vahvista painamalla S T O P. Selaa merkin kohdalle. Poistu asetuksista? Ennen ensimmäistä käyttökertaa Robomow'hun on tehtävä muutama yksinkertainen alkuasetus. Kun nämä on tehty, Robomow'n asetukset on tehty ja se on valmis aloittamaan nurmikon leikkaamisen. 3. Leikkuukorkeuden säätäminen 3.3. Valitse kieli: Selaa haluamasi kielen kohdalle. Paina. Valitse kieli Suomi Terän leikkuukorkeus: mm (0,8 3 tuumaa Terän leikkuukorkeus säädetään seuraavasti: Nosta ruohonleikkurin päällä oleva kansipaneeli. B A Aseta päivä: Anna aika-arvot hh:mm selaamalla. Päivämäärä Käännä kahvaa (A samalla kun painat sitä alas. Valitse arvo painamalla. Leikkuukorkeutta lisätään kääntämällä kahvaa vastapäivään. Leikkuukorkeutta vähennetään kääntämällä kahvaa myötäpäivään Aseta aika: Leikkuukorkeus (B näkyy kahvan vasemmalla puolella (A. Selaa aika-arvot hh:mm. Kellonaika Valitse arvo painamalla. 3.2 Sulakkeen asentaminen Robomow'n sulake on irrotettu kuljettamisen ajaksi. Se on pakattu muovipussiin, joka on kiinnitetty leikkurin päälle. Ota sulake pois muovipussista. C Latausaseman sijainnin testaaminen Aloita testi painamalla. Robomow ajaa latausasemalle ja näytössä näkyy Hakee asemaa. Testi: latausaseman sijainti Kierrä sulakkeenpidin (C ruohonleikkurista. Kiinnitä sulake sulakkeenpitimeen. Sulake voidaan asentaa molemmin päin. Asenna sulake pitimineen takaisin ruohonleikuriin. Kierrä se hyvin kiinni. Tämän jälkeen Robomow voi käynnistyä (herätä. Akuissa on riittävästi virtaa käyttöönottoasetusten tekemiseksi. Mikäli ruohonleikkuri ei käynnistä testiä, saat näytölle jonkin seuraavista ilmoituksista: Ei signaalia Varmista, että sähkörasia on liitetty pistorasiaan ja että jatkojohdon päät on liitetty sähkörasiaan ja latausasemaan Vaihda rajalangan liitäntä Rajalangan päät on liitetty vääriin reikiin liittimessä. Vaihda langanpäiden liitännät keskenään. Hakee asemaa 3.3 Käyttöönottoasetusten tekeminen (vaihe vaiheelta Kun sulake on asetettu paikalleen, on aika tehdä Robomow'n käyttöönottoasetukset. Varmista, että sähkörasia on liitetty järjestelmään. Sijoita Robomow leikkuualueelle, noin 3 metrin (0 ft päähän latausaseman eteen, rajalankaa kohti suunnattuna. Robomow ajaa latausasemaan, peruuttaa, ja odottaa latausaseman edessä. Näytössä lukee Kiinnitä latausasema. Jos näytössä näkyy Siirrä latausasema: o Siirrä latausasemaa vähän niin, että se asettuu paremmin rajalangan päälle. o Tarkasta, onko ruohonleikkurin tiellä esteitä, joiden vuoksi se ei pääse latausasemaan. Etupaneelin painikkeet toimivat seuraavasti: Selaa -nuolipainikkeilla haluamasi valinta näyttöön. Käyttöpaneeli: Latausaseman kiinnittäminen Kiinnitä latausasema maahan asentamalla loput 4 tappia aseman reikiin. Tapit x 4 Kiinnitä latausasema Valitse näytössä näkyvä arvo -painikkeella. Peruuta tai keskeytä valinta painamalla -painiketta. 6 7

15 Robomow n käyttöönotto en asettaminen Jos järjestelmässä on yksi alialue. Älä sisällytä sitä alueen kokoon tässä kohdassa. Järjestelmä kysyy sen kokoa myöhemmin. Jos haluat lisätä alialueen/alialueita: Selaa pääalueelle sopiva alue (noin. Paina. en ala? m 2 Selaa merkin kohdalle. Paina. Lisää alialue? Rajalangan sijainnin testaus Testi: Rajalangan sijainti Jatka alialueelle Robomow seuraa rajalankaa reunaa pitkin alialueen suuntaan. Siirrytään alialueelle Rajalankaa testataan Robomow testaa rajalangan sijainnen seuraamalla lankaa alueen ympäri. Kulje Robomow'n rinnalla testin aikana. Testataan Rajalanka Paina STOP alueen sisäänkäynnillä Kun Robomow on siirtynyt vähintään 5 metriä (6 ft alialueen sisälle Paina STOP, jolloin leikkuri oppii etäisyyden latausasemalta alialueen sisäänkäynnille. Paina STOP sisäänkäynnillä S T O P Kun testaus on lopussa, Robomow menee latausasemaan, peruuttaa ja jää odottamaan aseman eteen. Näytölle tulee seuraava ilmoitus: Testi: Rajalanka onnistui Selaa alialueelle sopiva alue (noin. Paina. Alialueen ala? m 2 Erikoistilanteet: Jos muita alialueita ei ole: Jos näytölle tulee ilmoitus Säädä rajalankaa. Ruohonleikkuri pysähtyy ja peruuttaa. Siirrä rajalankaa hieman sisäänpäin. Käynnistä testi uudelleen painamalla. Valitse merkki ja paina. Jos alialueita on lisää: Valitse merkki ja käynnistä alialue-prosessi uudelleen (Katso kappale Alialue valmis Lisää alialue? Jos haluat jossakin vaiheessa siirtää ruohonleikkuria ulospäin leikkuualueen suurentamiseksi, paina Stop. Ruohonleikkuri pysähtyy ja antaa ilmoituksen: Älä reagoi ilmoitukseen vielä. Poistu asetuksista? Selaa merkin Paina. kohdalle. Alialue valmis Lisää alialue? Siirrä rajalankaa hieman ulospäin. Sijoita ruohonleikkuri muutetun rajalankakohdan eteen. Jatka Rajalangan sijainnin testaus -toimintoa painamalla. Poistu asetuksista? Testi: Rajalangan sijainti 3.4 Asennuksen päätteeksi Kun asennus on saatu päätökseen, voit lisätä maatappeja rajalangan kiinnitykseen noin metrin (3,3 ft välein. Sijoita tappeja tiheämpään kohoumien ja painanteiden kohdalla. Hanki tarvittaessa lisätappeja. Tarkasta, ettei rajalankaan voi kompastua missään kohdassa. Testataan Rajalanka Toisen alialueen lisääminen Kun testi on lopussa, järjestelmä kysyy, haluatko lisätä alialueen. Tässä vaiheessa Robomow'n voi siirtää ladattavaksi. Kun akut on ladattu täyteen, Robomow alkaa leikata nurmikkoa automaattisesti. Jos alialuetta ei ole: Aloita testi painamalla. Lisää alialue? 8 9

16 Robomow n käyttöönotto Luku 4 Robomow'n käyttäminen 4.2 Valikkorakenne 4. Automaattinen käyttö Käyttöönottoasetuksissa pyydetään ilmoittamaan nurmikon koko. Robomow laskee sen perusteella nurmikon tarvitseman leikkuuajan. Robomow laatii käyttöönottoasetusten avulla automaattisesti leikkuujakson, joka sisältää seuraavat vaiheet: Lähtö latausasemasta. Nurmikon leikkaus. Paluu latausasemaan latausta varten, jää odottamaan seuraavaa suunnitelman mukaista leikkuujaksoa. Leikkuri jatkaa leikkaamista, kunnes nurmikon koon mukainen leikkuuaika on täynnä (leikkuujakso. Robomow jää latausasemaan normaalin passiivisen ajan ajaksi (koko sunnuntaipäivä ja päivittäin välillä Passiivista aikaa voidaan muuttaa katso kappale Leikkuuaika lasketaan asetetun nurmikkokoon mukaan. Leikkuuaikaa voidaan muuttaa valikosta Leikkuuteho katso kappale Robomow leikkaa koko alueen kaksi kertaa viikossa. Leikkuutiheyttä voidaan muuttaa valikosta Leikkuutiheys katso kappale Huomaa: Robomow'n voima riittää pitkän ruohon leikkaamiseen. Ensimmäisen käytön tai kauden ensimmäisen ruohonleikkuun jäljiltä nurmikossa voi kuitenkin näkyä epätasaisia alueita. Ole kärsivällinen, sillä nurmikon kasvaminen tasaisen korkeaksi ja tiheäksi voi kestää parista päivästä yhteen viikkoon. 4.. Valikkovaihtoehdot Käyttöpaneeli: Nurmikon valinta (Luku 4.3 Nurmikkoasetuksilla säädetään nurmikkoa ja leikkuria koskevia asetuksia. Passiivinen aika Käyttö Alueet Kulje langan päällä (Kappale 4..3 (Kappale (Kappale (Kappale (Kappale Nurmikkoasetukset Jos nurmikon perusasetuksia on muutettava, käytössä on useita mahdollisuuksia. Selaa kohtaan Nurmikkoasetukset. Paina. Selaa haluttuun vaihtoehtoon. Valitse arvo painamalla. Peruuta edelliseen painamalla -painiketta. Leikkuriasetuksilla asetetaan tiettyjä käyttäjää koskevia ominaisuuksia Robomow'ssa. Nurmikon valinta Lapsi-lukko Rajalankasaarekkeet Leikkuriasetukset (Luku 4.4 Varkaudenesto Sadeanturi Aika ja päivämäärä Kieli LCDkontrasti Ääni (Kappale 4.4. (Kappale (Kappale (Kappale (Kappale (Kappale (Kappale LCD-näyttö Nuolipainikkeet valikoiden selaamiseen 4.3. Passiivinen aika Valikkoa Passiivinen aika käytetään ilmoittamaan, milloin leikkuri ei saa leikata. painike keskeyttää valinnan ja siirtää näytön yhtä askelta taaksepäin valikossa. GO painikkeella valitaan valikkovaihtoehto ja vahvistetaan tietyt ilmoitukset. Passiivisia ajanjaksoja voivat olla tietyt päivät ja tietyt vuorokaudenajat. Passiivisen päivän valinta: Selaa Passiivinen aika valikosta Nurmikkoasetukset. Paina. Passiivinen aika 4..2 LCD-näyttö Kun Robomow on latausasemassa, LCD-näytöllä näkyvät seuraavat merkit. Tämän hetkinen päivä ja aika Varkaudenesto on toiminnassa. Paina ja valitse Päivät. Selaa esiin haluamasi päivä(t. Päivät Tunnit Su :28 Valitse aktiivinen tai passiivinen painamalla. Musta laatikko merkitsee, että päivä on passiivinen. Ma Ti Ke To Pe La Su Leikkuuohjelma on Päällä Akku latautuu Selaa tämän jälkeen komentoon OK ja paina. Leikkuuohjelma on Pois päältä Valmis Akku on ladattu täyteen Robomow ei leikkaa lainkaan passiiviseksi asetettuna päivänä. Kone on lepotilassa Seuraava toiminta-aika Jos passiiviseksi asetetaan nurmikon kokoon nähden liian monta päivää, järjestelmä antaa ilmoituksen Tarkasta passiivisuus. 20 2

17 Robomow n käyttöönotto Passiivisten tuntien valinta: Leikkuutiheys Selaa Passiivinen aika valikosta Nurmikkoasetukset. Paina. Passiivinen aika Leikkuutiheydellä ohjataan leikkausjaksojen väliin jäävää aikaa. Lyhyet välit tarkoittavat myös lyhyempää kasvua. Pitkillä väleillä nurmikko ehtii kasvamaan pidemmäksi. Nurmikon kasvunopeus vaihtelee vuoden aikana lämpötilan, nurmikon tyypin, lannoituksen ym. mukaan. Selaa esiin kellonaika. Paina. Päivät Tunnit Oletusarvona järjestelmässä on Kaksi kertaa viikossa. Kasvukauden ulkopuolella, jolloin nurmikko kasvaa hitaammin, suositeltava asetus on Kerran viikossa tai Joka toinen viikko. Lepoaika on hyväksi nurmikolle ja pidentää ruohonleikkurin käyttöikää. Selaa esiin ensimmäinen tai toinen leikkuuaikaväli ja paina. Voit asettaa passiiviseksi 2 aikaväliä. Selaa passiivinen aika Päälle/Pois Paina. Aseta ajanjakson alkamis- ja päättymisajankohdat. Ajastin Päälle Ajastin 2 Pois Ajastin Päälle Voimakas lannoitus ja suotuisat sääolosuhteet voivat nopeuttaa kasvua huomattavasti. Silloin leikkuuvälien pituutta voidaan lyhentää Leikkuutiheys-asetuksella. Minimiväli on joka 2. päivä, mutta sitä voidaan käyttää vain suhteellisen pienillä alueilla, joissa leikkuri ehtii leikata nurmikon 2 päivän kuluessa. Leikkuutiheyttä muutetaan seuraavasti: Selaa OK esille. Paina. Robomow ei leikkaa passiiviseksi asetettujen tuntien aikana. Tunnit ovat passiivisia viikon jokaisena päivänä. Selaa Käyttö valikosta Nurmikkoasetukset. Paina. Käyttö Jos passiiviseksi asetetaan nurmikon kokoon nähden liian monta päivää, järjestelmä antaa ilmoituksen Tarkasta passiivisuus. Selaa esiin Leikkuutiheys. Paina. Leikkuuteho Leikkuutiheys Käyttö Leikkuuteho Leikkuuteho ohjaa leikkurin tekemien leikkauskertojen määrää nurmikon koon perusteella. Selaa valintaan Kaikki alueet tai Alueittain. Jos valitsit Alueittain, selaa haluttu alue esiin. Paina. Kaikki alueet Alueittain Joskus nurmikko ei ole kokonaan leikattu ja alueella näkyy leikkaamattomia alueita. Syynä voi olla: alueen koko on asetettu nurmikon todellista kokoa pienemmäksi. Nurmikko on rakenteeltaan monimutkainen (muoto, kapeita käytäviä, rinteitä ja esteitä. Selaa Leikkuutiheys esiin muuttamista varten. Oletusarvona leikkuutiheys on Kaksi kertaa viikossa. Leikkuutiheys 2 kertaa viikossa Jos alueen koko on asetettu todellista pienemmäksi, muuta Alueasetuksia (Nurmikon valinta > Muuta alueita > Alue. Voit myös muuttaa leikkurin leikkuutehoa lisäämällä leikkauskertojen määrää. Leikkuutehoa muutetaan seuraavasti: Selaa Käyttö valikosta Nurmikkoasetukset. Paina. Käyttö Alueet - Alue(den lisääminen//poistaminen/ muuttaminen Asetuksella Alueet järjestelmän alueita voidaan lisätä, poistaa ja muuttaa. Huomaa: Alialueet on merkitty numeroilla (, 2, 3 ja 4. Sekundääriset alueet merkitään kirjaimilla (A ja B. Paina ja valitse Leikkuuteho. Leikkuuteho Leikkuutiheys Selaa esiin Alueet valikosta Nurmikkoasetukset. Paina. Alueet (Kappale Selaa valintaan Kaikki alueet tai Alueittain. Paina. Jos valitsit Alueittain, selaa haluttu alue esiin. Paina. Kaikki alueet Alueittain Lisää Alueet (Kappale Lisää tai vähennä leikkuuteho-tasoa selaamalla. Leikkuutehon oletusarvo on 0 %, ja sitä voidaan muuttaa välillä % Leikkuutehon muuttamisen jälkeen näkyy seuraava ilmoitus: Aseta teho Leikkuuteho muutettu: Kun valittu arvo on hyväksytty. Leikkuutehoarvot (%: Jos valittu arvo on suurempi kuin suurin mahdollinen leikkuuteho nurmikon koon mukaan. Valitse arvo tai tee uusi valinta painamalla -painiketta. Selaa valintaan Lisää/Poista/Muuta. Paina. Alueet Poista Alueet Muuta (Kappale (Kappale

18 Robomow n käyttöönotto Lisääminen Lisää alue(ita painamalla. Lisää Alueet Muuttaminen Selaa kohtaan Muuta. Paina. Muuta Alueet Kun haluat lisätä alialueen: Paina ja valitse Alialue Alialue Sekundäärinen en muuttaminen: Mahdollistaa vain pääalueen Alueen muuttamisen. Asetukset Paina ja valitse Etäisyyden mukaan. Etäisyyden mukaan Valitse uuden alueen koko selaamalla. Päivitä alue painamalla. en ala? m 2 Aseta Robomow latausasemaan. Paina. Siirrytään alialueelle Alialueen muuttaminen: Mahdollistaa alueen ja Alialueen sisäänkäynnin muuttamisen. Alialueen alueen muuttaminen: Robomow seuraa rajalankaa. Paina S T O P alueen sisäänkäynnin kohdalla, kun leikkuri on vähintään 5 metriä (6 ft lisätyn alialueen sisäpuolella. Paina STOP sisäänkäynnillä S T O P Selaa muutettava alialue esiin. Paina. Asetukset Alialue Selaa lisätylle alialueelle sopiva alue. Paina. Alialue lisätty. Lisätäänkö toinen alialue? Alueen A ala? m 2 Paina ja valitse Alue. Alue Alialue sisään Päätä painamalla tai selaa kohtaan seuraavan alialueen lisäämiseksi. Paina. Alue A valmis Lisää alue? Valitse uuden alueen koko selaamalla. Päivitä Alue painamalla. Alialueen ala? m 2 Kun haluat lisätä Sekundäärisen alueen: Selaa Sekundäärinen alue esille. Paina. Alueet Poista Alialueen sisäänkäynti Alialueen sisäänkäyntiä voidaan muuttaa kahdella tavalla, joko Muuttamalla etäisyyttä tai Opettamalla etäisyys. Selaa lisätylle sekundääriselle alueelle sopiva alue. Paina. Poista alue m 2 Selaa esiin Alialueen sisäänkäynti. Paina. Alue Alialue sisään Päätä painamalla tai selaa kohtaan seuraavan sekundäärisen alueen lisäämiseksi. Paina. Vahvista poisto? Paina ja valitse Etäisyyden mukaan. Muuta etäisyyttä: Etäisyyden mukaan Jos valittu alue on liian suuri leikattavaksi yhdellä kerralla, näyttöön tulee ilmoitus Latausasemaa suositellaan. Oman latausaseman (lisävaruste hankkiminen mahdollistaa suurien erillisten alueiden leikkaamisen useammin. Paina ja Päivitä etäisyys. Selaa esiin Päivitetty etäisyys. Paina. Päivitä etäisyys Opeta etäisyys Päivitä etäisyys Poistaminen Poista alue(ita painamalla. Poista Alueet Opeta etäisyys: Aseta Robomow latausasemaan. Selaa esiin Opeta etäisyys. Paina. Valitse etäisyys Opeta etäisyys Selaa poistettava alue esiin. Paina. Poista alue Alialue Robomow seuraa rajalankaa. Siirrytään alialueelle Poista painamalla tai selaa kohtaan ja peruuta. Paina. Vahvista poisto? Kun Robomow on ohittanut alueen sisäänkäynnin noin 5 metrillä (6 ft Paina S T O P. Lopeta painamalla. Muuta asetuksia painamalla STOP 24 25
