KÄYTTÖOHJE. Langaton puhelin. Malli: e800. Nro: , , Ver

Transkriptio

1 KÄYTTÖOHJE Langaton puhelin Malli: e800 Nro: , , Ver

2

3 Binatone e800-järjestelmä Digitaalinen langaton puhelin, jossa tulevan puhelun numeronäyttö Tämä laitteisto ei sovellu hätäpuheluiden soittamiseen sähkökatkon sattuessa. Tarvitset toisen puhelimen hätäpuhelimeksi. Lue käyttöohje huolellisesti läpi ennen tuotteen käyttöönottoa. Varaamme oikeudet teknisten tietojen muutoksiin. Emme ota vastuuta teksti- tai kuvavirheistä. Ongelmien ilmetessä ota meihin yhteyttä. Yhteystiedot ovat käyttöohjeen lopussa. Tärkeää tietoa hätäpuheluista e800 ei sovellu hätäpuheluiden soittamiseen sähkökatkojen aikana. Tarvitset toisen puhelimen hätäpuheluihin. Hätäpuheluihin soveltuu esim. tavallinen kiinteä lankapuhelin, joka on kytketty puhelinverkkoon ja joka ei tarvitse sähköä toimiakseen. Tällaisella puhelimella voit soittaa myös sähkökatkon aikana.

4 Pakkauksen sisältö Luuriyksikkö Tukiasema Tukiaseman puhelinkaapeli Tukiaseman verkkoadapteri 3 kpl 1,2 V R03, AAA-kokoista ladattavaa nikkelimetallihybridiakkua (NiMH) Pakkaukset, joissa on useampia luuriosia, sisältävät myös laturin, muuntajan, akun sekä akkulokeron kannen lisäluureille. Säilytä pakkaus mahdollista kuljetusta varten. Säilytä kuitti, se toimii samalla takuutodistuksena.

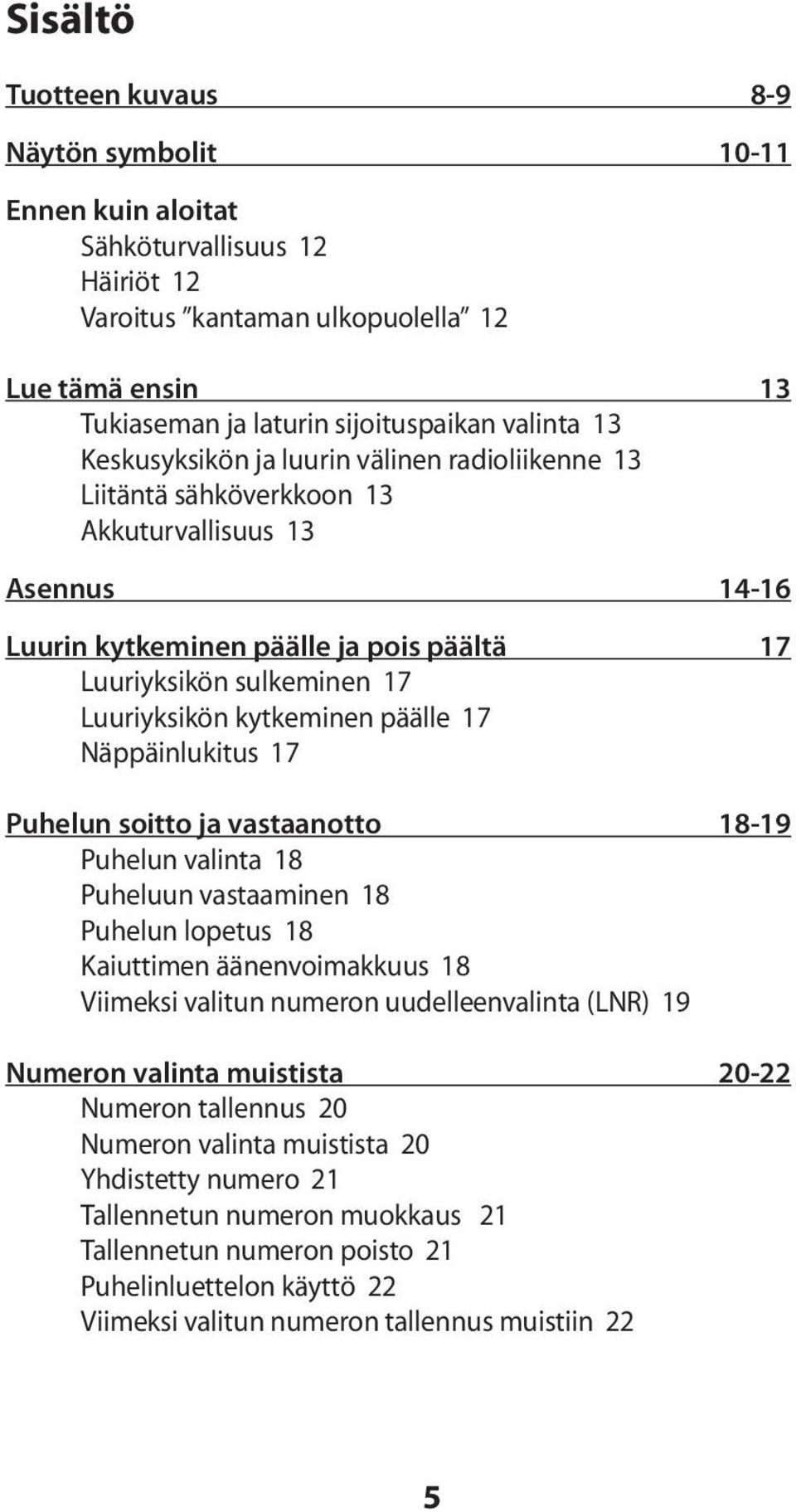

5 Sisältö Tuotteen kuvaus 8-9 Näytön symbolit Ennen kuin aloitat Sähköturvallisuus 12 Häiriöt 12 Varoitus kantaman ulkopuolella 12 Lue tämä ensin 13 Tukiaseman ja laturin sijoituspaikan valinta 13 Keskusyksikön ja luurin välinen radioliikenne 13 Liitäntä sähköverkkoon 13 Akkuturvallisuus 13 Asennus Luurin kytkeminen päälle ja pois päältä 17 Luuriyksikön sulkeminen 17 Luuriyksikön kytkeminen päälle 17 Näppäinlukitus 17 Puhelun soitto ja vastaanotto Puhelun valinta 18 Puheluun vastaaminen 18 Puhelun lopetus 18 Kaiuttimen äänenvoimakkuus 18 Viimeksi valitun numeron uudelleenvalinta (LNR) 19 Numeron valinta muistista Numeron tallennus 20 Numeron valinta muistista 20 Yhdistetty numero 21 Tallennetun numeron muokkaus 21 Tallennetun numeron poisto 21 Puhelinluettelon käyttö 22 Viimeksi valitun numeron tallennus muistiin 22

6 Tulevan puhelun numeronnäyttö Saapuneiden puheluiden numeroiden selaus 23 Soitto numerolistan numeroon 24 Numeron poisto saapuneiden listalta 24 Saapuneen numeron tallennus muistiin 24 Useiden luuriyksiköiden käyttö Sisäpuhelun valinta 25 Sisäpuheluun vastaaminen 25 Sisäpuhelun lopetus 26 Puhelun siirto eteenpäin 26 Vaihtaminen kahden puhelun välillä 27 Puhelu kolmen yksikön välillä 27 Tulevan puhelun merkkiääni 28 Keskusyksikköön liitettyjen luurien haku 28 Uuden luurin rekisteröinti keskusyksikköön 29 Luurin rekisteröinnin poisto 30 Keskusyksikön valinta 30 Luurin rekisteröiminen toiseen yhteensopivaan keskusyksikköön 31 Luurin asetukset Yleistä 32 Automaattinen vastaus 32 Soittoäänen voimakkuus ja melodia 33 Näppäinäänet 33 Suorasoitto 34 Muistin tyhjennys 35 Luurin tehdasasetusten palautus 35 Keskusyksikön asetukset Yleistä 36 Hätänumerot 36 Soittoäänen voimakkuus ja melodia 37 Puhelun esto Kellonaika ja päivämäärä 39 Saapuneiden puheluiden numeroiden poisto 40 Keskusyksikön tehdasasetusten palautus 40

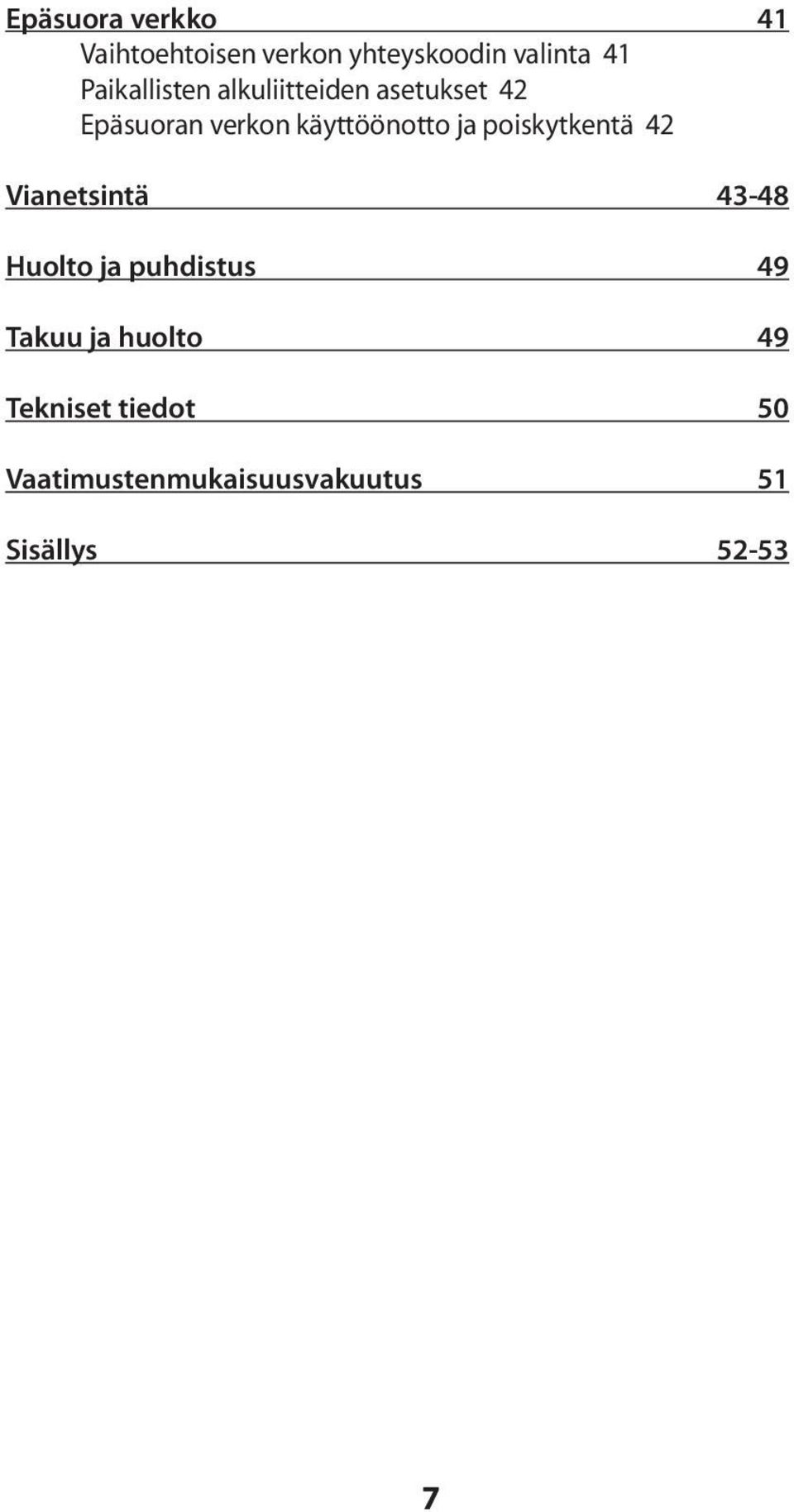

7 Epäsuora verkko 41 Vaihtoehtoisen verkon yhteyskoodin valinta 41 Paikallisten alkuliitteiden asetukset 42 Epäsuoran verkon käyttöönotto ja poiskytkentä 42 Vianetsintä Huolto ja puhdistus 49 Takuu ja huolto 49 Tekniset tiedot 50 Vaatimustenmukaisuusvakuutus 51 Sisällys 52-53

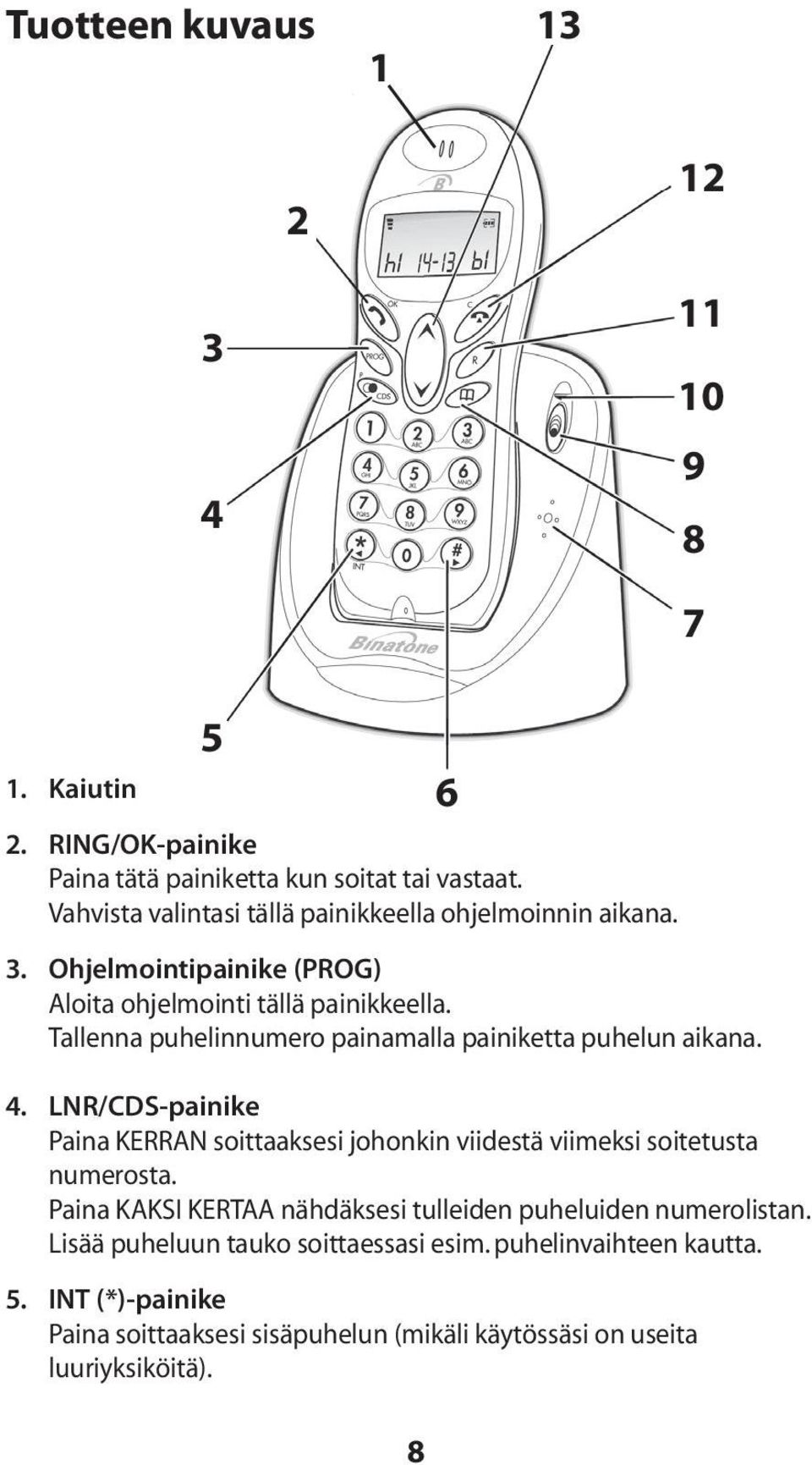

8 Tuotteen kuvaus Kaiutin 5 2. RING/OK-painike Paina tätä painiketta kun soitat tai vastaat. Vahvista valintasi tällä painikkeella ohjelmoinnin aikana. 3. Ohjelmointipainike (PROG) Aloita ohjelmointi tällä painikkeella. Tallenna puhelinnumero painamalla painiketta puhelun aikana. 4. LNR/CDS-painike Paina KERRAN soittaaksesi johonkin viidestä viimeksi soitetusta numerosta. Paina KAKSI KERTAA nähdäksesi tulleiden puheluiden numerolistan. Lisää puheluun tauko soittaessasi esim. puhelinvaihteen kautta. 5. INT (*)-painike Paina soittaaksesi sisäpuhelun (mikäli käytössäsi on useita luuriyksiköitä). 6

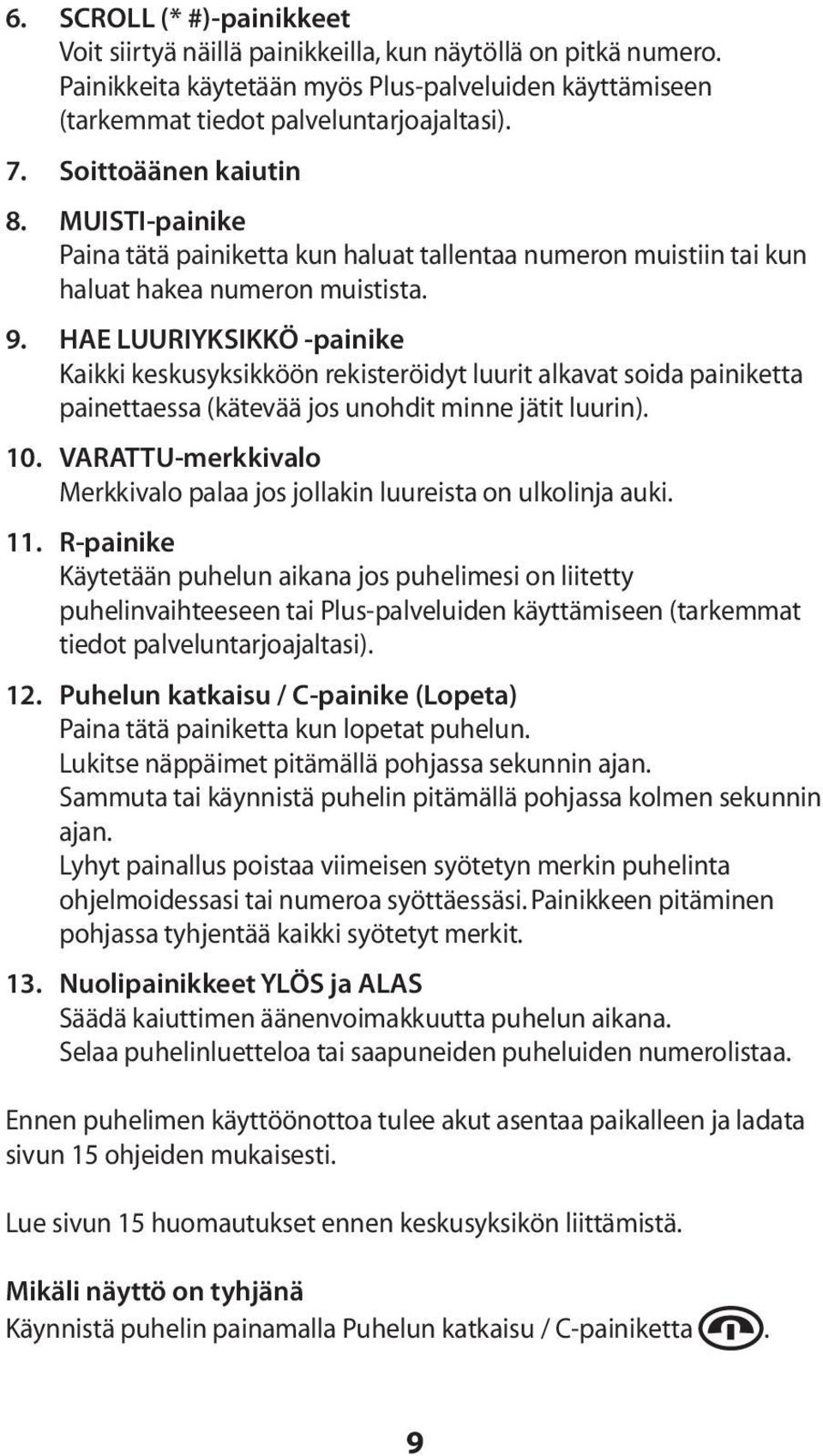

9 6. SCROLL (* #)-painikkeet Voit siirtyä näillä painikkeilla, kun näytöllä on pitkä numero. Painikkeita käytetään myös Plus-palveluiden käyttämiseen (tarkemmat tiedot palveluntarjoajaltasi). 7. Soittoäänen kaiutin 8. MUISTI-painike Paina tätä painiketta kun haluat tallentaa numeron muistiin tai kun haluat hakea numeron muistista. 9. HAE LUURIYKSIKKÖ -painike Kaikki keskusyksikköön rekisteröidyt luurit alkavat soida painiketta painettaessa (kätevää jos unohdit minne jätit luurin). 10. VARATTU-merkkivalo Merkkivalo palaa jos jollakin luureista on ulkolinja auki. 11. R-painike Käytetään puhelun aikana jos puhelimesi on liitetty puhelinvaihteeseen tai Plus-palveluiden käyttämiseen (tarkemmat tiedot palveluntarjoajaltasi). 12. Puhelun katkaisu / C-painike (Lopeta) Paina tätä painiketta kun lopetat puhelun. Lukitse näppäimet pitämällä pohjassa sekunnin ajan. Sammuta tai käynnistä puhelin pitämällä pohjassa kolmen sekunnin ajan. Lyhyt painallus poistaa viimeisen syötetyn merkin puhelinta ohjelmoidessasi tai numeroa syöttäessäsi. Painikkeen pitäminen pohjassa tyhjentää kaikki syötetyt merkit. 13. Nuolipainikkeet YLÖS ja ALAS Säädä kaiuttimen äänenvoimakkuutta puhelun aikana. Selaa puhelinluetteloa tai saapuneiden puheluiden numerolistaa. Ennen puhelimen käyttöönottoa tulee akut asentaa paikalleen ja ladata sivun 15 ohjeiden mukaisesti. Lue sivun 15 huomautukset ennen keskusyksikön liittämistä. Mikäli näyttö on tyhjänä Käynnistä puhelin painamalla Puhelun katkaisu / C-painiketta.

10 Näytön symbolit Luurin numero (1 jos sinulla on vain yksi luuri, 1-6 jos sinulla on useampia luureja) Kellonaika näkyy näytöllä sen jälkeen kun se on kerran asetettu. Keskusyksikön numero (1, mikäli luuri on rekisteröity vain yhteen keskusyksikköön). Puhelun kesto näkyy 20 sekunnin ajan PHONE-painikkeen painamisesta, ja uudestaan 5 sekunnin ajan puhelun lopettamisen jälkeen. Symbolien merkitys Signaalin voimakkuus Näyttää luurin ja keskusyksikön välisen signaalin voimakkuuden. Symboli vilkkuu niin kauan kuin luuri yrittää muodostaa yhteyttä keskusyksikköön. Siirry lähemmäs keskusyksikköä, jos symboli vilkkuu puhelun aikana. INT INT INT INT INT LC LC LC LC LC CID CID CID CID CID Uusi puhelu Symboli näkyy kun puhelimeen on tullut uusi vastaamaton puhelu (vaikka numeronnäyttö ei olisi käytössä). Sisäpuhelu Symboli vilkkuu kun soitat sisäpuhelun, ja lopettaa vilkkumisen kun sisäpuhelu yhdistyy. Muisti/tallennus Symboli näkyy, kun tallennat numeron luurin muistiin ja kun soitat tallennettuun numeroon. Epäsuora verkko Symboli näkyy, kun soitat muuhun kuin paikallisverkkoon vaihtoehtoisen operaattorin kautta. Ei toimi kaikissa maissa. 10

11 LC LC LC LC CID CID CID CID INT Valinnan toisto Symboli näkyy kun soitat uudestaan viimeksi valittuun numeroon (LNR). LC Tulevan puhelun numeronnäyttö Symboli näkyy kun katselet saapuneiden puheluiden numerolistaa. Näppäinlukitus Symboli on näkyvillä kun näppäinlukitus CID on päällä tai kun jokin puhelunesto on toiminnassa. Akun lataustaso Kun symboli on lähes tyhjä, on puhelin laittettava keskus-yksikköön tai latausyksikköön akkujen lataamiseksi. Symboli vilkkuu kun akkuja ladataan. 11

12 Ennen kuin aloitat Sähköturvallisuus Älä altista keskusyksikköä, latausyksikköä tai luuria kosteudelle tai vedelle. Sähkölaitteiden kastuminen saattaa johtaa vakaviin onnettomuuksiin. ÄLÄ KOSKAAN käytä puhelinta ulkona ukonilmalla. Irrota keskusyksikkö puhelin- ja sähköverkosta jos läheisyydessä on ukonilmaa. Takuu ei korvaa ukonilmasta tai jännitepiikeistä johtuvia vaurioita. Häiriöt Äänenlaadun mahdollinen heikkeneminen puhelun aikana paikkaa vaihtaessasi johtuu luultavimmin muun puhelin- tai sähkölaitteen aiheuttamasta häiriöstä luurin ja keskusyksikön väliseen radioliikenteeseen. Vältä häiriöt siirtymällä parempaan paikkaan. Lähialueen radioliikennehäiriöt saattavat johtaa luurin ja keskusyksikön välisen yhteyden ajoittaiseen katkeamiseen. Luurin näytöllä vilkkuu symboli kunnes radioyhteys palautuu automaattisesti. Varoitus kantaman ulkopuolella Saatat olla signaalin kantaman ulkopuolella, mikäli kuulet puhelun aikana varoitusmerkkiäänen tai kaiuttimen äänenvoimakkuus heikkenee tai vääristyy. Siirry lähemmäs keskusyksikköä 20 sekunnin kuluessa kunnes merkkiääni loppuu. Muussa tapauksessa puhelu voi katketa. 12

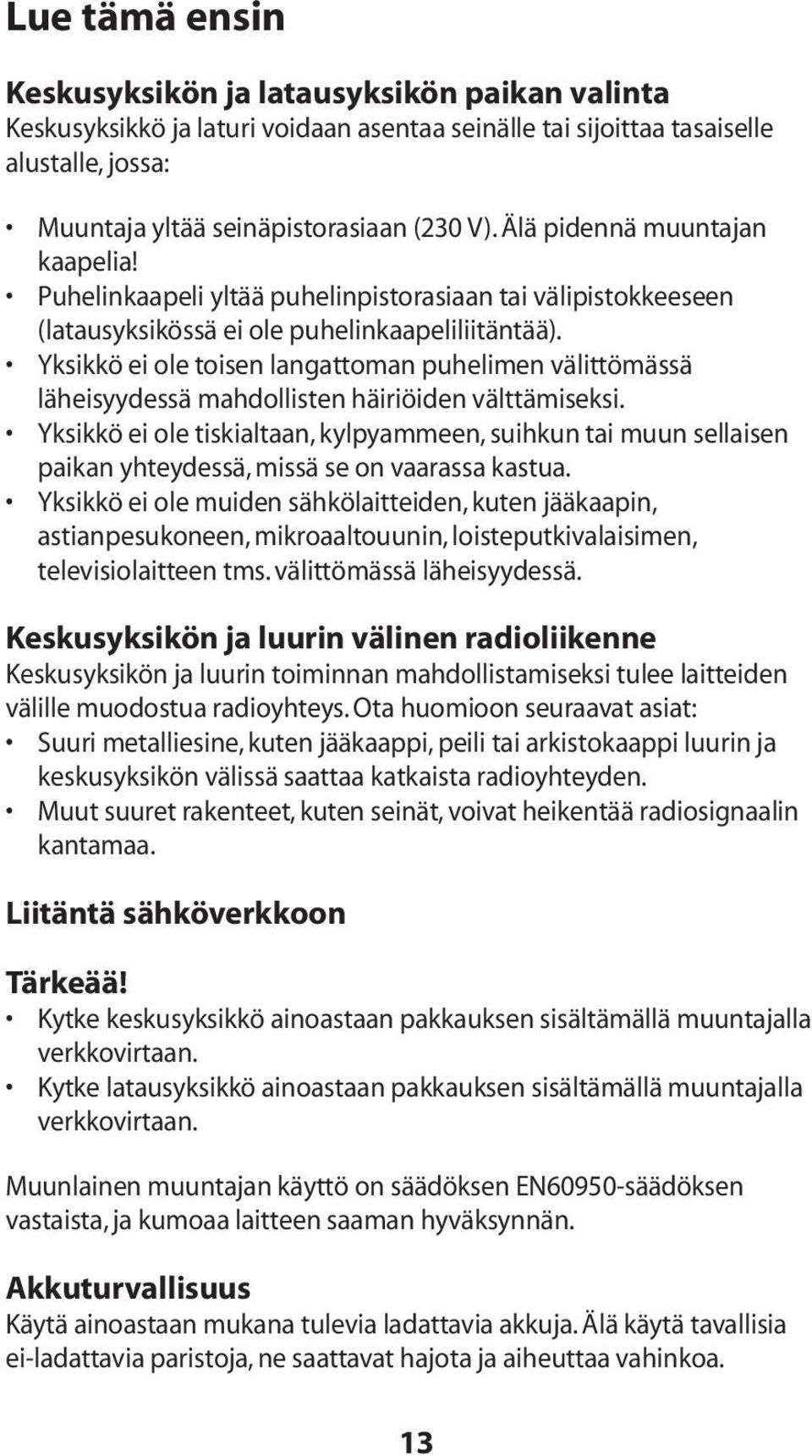

13 Lue tämä ensin Keskusyksikön ja latausyksikön paikan valinta Keskusyksikkö ja laturi voidaan asentaa seinälle tai sijoittaa tasaiselle alustalle, jossa: Muuntaja yltää seinäpistorasiaan (230 V). Älä pidennä muuntajan kaapelia! Puhelinkaapeli yltää puhelinpistorasiaan tai välipistokkeeseen (latausyksikössä ei ole puhelinkaapeliliitäntää). Yksikkö ei ole toisen langattoman puhelimen välittömässä läheisyydessä mahdollisten häiriöiden välttämiseksi. Yksikkö ei ole tiskialtaan, kylpyammeen, suihkun tai muun sellaisen paikan yhteydessä, missä se on vaarassa kastua. Yksikkö ei ole muiden sähkölaitteiden, kuten jääkaapin, astianpesukoneen, mikroaaltouunin, loisteputkivalaisimen, televisiolaitteen tms. välittömässä läheisyydessä. Keskusyksikön ja luurin välinen radioliikenne Keskusyksikön ja luurin toiminnan mahdollistamiseksi tulee laitteiden välille muodostua radioyhteys. Ota huomioon seuraavat asiat: Suuri metalliesine, kuten jääkaappi, peili tai arkistokaappi luurin ja keskusyksikön välissä saattaa katkaista radioyhteyden. Muut suuret rakenteet, kuten seinät, voivat heikentää radiosignaalin kantamaa. Liitäntä sähköverkkoon Tärkeää! Kytke keskusyksikkö ainoastaan pakkauksen sisältämällä muuntajalla verkkovirtaan. Kytke latausyksikkö ainoastaan pakkauksen sisältämällä muuntajalla verkkovirtaan. Muunlainen muuntajan käyttö on säädöksen EN60950-säädöksen vastaista, ja kumoaa laitteen saaman hyväksynnän. Akkuturvallisuus Käytä ainoastaan mukana tulevia ladattavia akkuja. Älä käytä tavallisia ei-ladattavia paristoja, ne saattavat hajota ja aiheuttaa vahinkoa. 13

14 Asennus 1. Valitse keskusyksikölle sopiva asennuspaikka Katso sivua Liitä muuntajan kaapeli ja puhelinkaapeli keskusyksikön pohjaan. Käytä vain pakkauksen sisältämää puhelinkaapelia. Ks. Sivun 13 merkinnät. 3. Liitä muuntajan pistoke seinäpistorasiaan (verkkovirta, 230 V / 50 Hz). 4. Mikäli sinulla on useampia latausyksiköitä Liitä muuntajan pistoke seinäpistorasiaan (verkkovirta, 230 V / 50 Hz). Ks. Sivun 13 merkinnät. 14

15 5. Asenna luurien akut paikalleen A Aseta kolme R03 (AAA) akkua kuvan osoittamalla tavalla napaisuusmerkintöjen mukaisesti. B Aseta kansi paikalleen ÄLÄ käytä ei-ladattavia paristoja! 6. Lataa akkuja 15 tunnin ajan HUOM.! Lataa akut kokonaan ennen ensimmäistä käyttökertaa. Varaustason merkintä vilkkuu. Merkkiääni kuuluu merkkinä siitä, että luuriyksikkö on paikoillaan laturissa. Anna luurin olla latauksessa vähintään 15 tunnin ajan ensimmäisellä kerralla. Akkujen varaustason merkintä kasvaa yhdellä yksiköllä puolen tunnin välein luurin ollessa laturissa. Mikäli on syytä epäillä, että varaustason merkintä näyttää virheellisen varaustilan, irrota akku ja laita se takaisin paikoilleen. Latausvalo syttyy. 7. Liitä keskusyksikkö puhelinverkkoon Varmista, ettei virtajohdon pistoke ole pistorasiassa. Kytke puhelinkaapelin pistoke puhelinpistorasiaan kuvan osoittamalla tavalla Laita pistoke takaisin pistorasiaan. Puhelin ei toimi ilman virtaa. Huom.! Latausyksikössä ei ole puhelinverkkoliitäntää. 15

16 Tärkeää! Puhelimeen tulee asettaa oikea järjestelmä, jotta tulevan puhelun numeronäyttö ja soittotoiminto toimivat oikein. Suomessa ja Ruotsissa on käytössä DTMF. Norjassa on käytössä FSK. 1 PROG Paina PROG, ja sen jälkeen Paina painikkeita tai ja säädä 1 = FSK 2 = DTMF 3 Paina painiketta RING/OK. 16

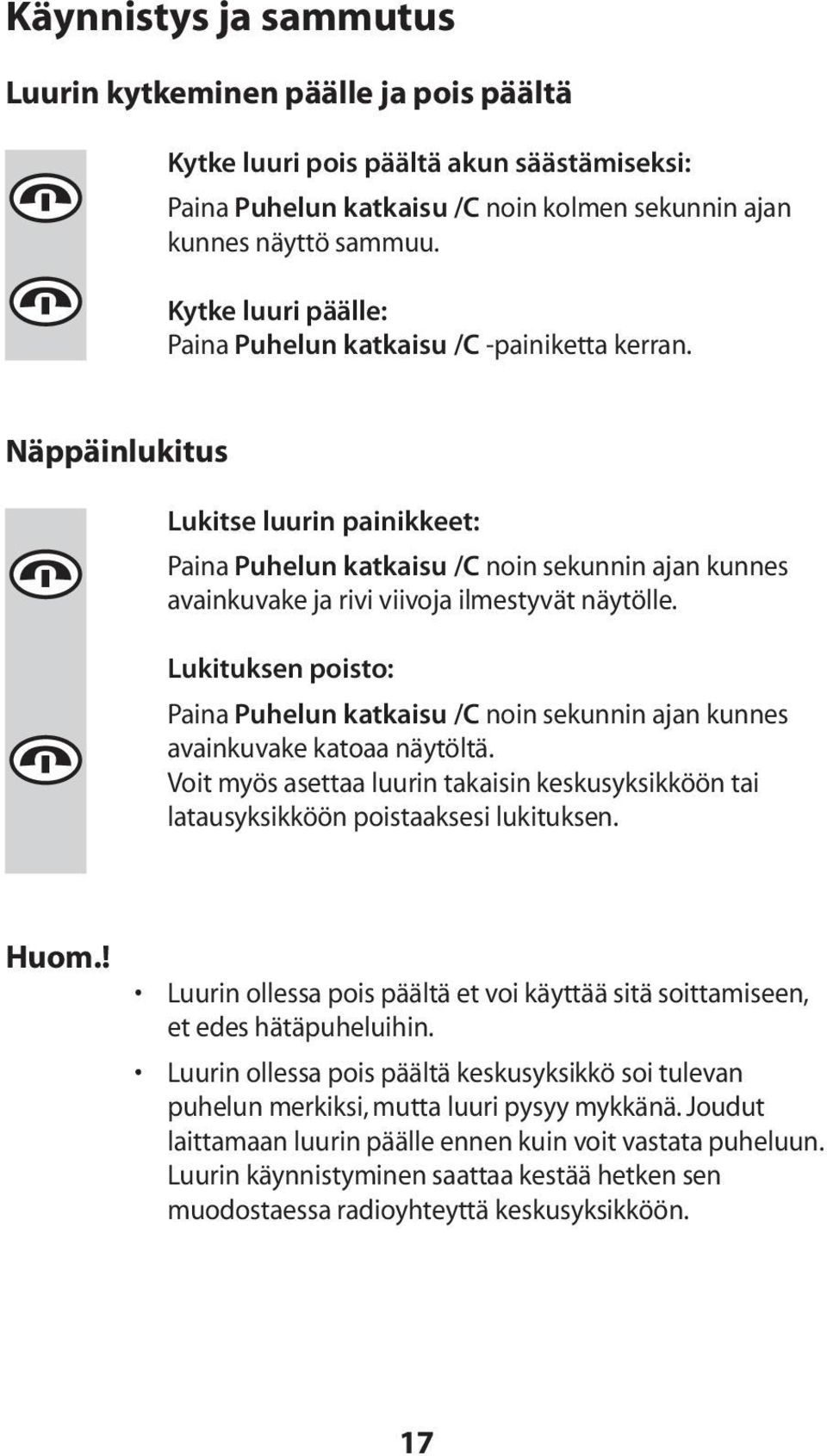

17 Käynnistys ja sammutus Luurin kytkeminen päälle ja pois päältä Kytke luuri pois päältä akun säästämiseksi: Paina Puhelun katkaisu /C noin kolmen sekunnin ajan kunnes näyttö sammuu. Kytke luuri päälle: Paina Puhelun katkaisu /C -painiketta kerran. Näppäinlukitus Lukitse luurin painikkeet: Paina Puhelun katkaisu /C noin sekunnin ajan kunnes avainkuvake ja rivi viivoja ilmestyvät näytölle. Lukituksen poisto: Paina Puhelun katkaisu /C noin sekunnin ajan kunnes avainkuvake katoaa näytöltä. Voit myös asettaa luurin takaisin keskusyksikköön tai latausyksikköön poistaaksesi lukituksen. Huom.! Luurin ollessa pois päältä et voi käyttää sitä soittamiseen, et edes hätäpuheluihin. Luurin ollessa pois päältä keskusyksikkö soi tulevan puhelun merkiksi, mutta luuri pysyy mykkänä. Joudut laittamaan luurin päälle ennen kuin voit vastata puheluun. Luurin käynnistyminen saattaa kestää hetken sen muodostaessa radioyhteyttä keskusyksikköön. 17

18 Puhelun soitto ja vastaanotto Puhelun soitto * 0 # Syötä puhelinnumero Voit korjata virhepainallukset yksi kerrallaan painamalla C -painiketta. Paina RING/OK-painiketta. (Voit myös syöttää numeron vasta RING-painikkeen, eli linjan avaamisen jälkeen. Näin kuulet linjaäänen ennen numerovalintaa, mutta et voi korjata virhepainalluksia, vaan numero valitaan sitä mukaan kun painat numeroita.) Mikäli haluat käyttää Epäsuoraa verkkoa, katso tarkemmat ohjeet sivulta 42. Ei toimi kaikissa maissa. Puheluun vastaaminen Näytöllä vilkkuu CALL ja sekä luuri että keskusyksikkö alkavat soida tulevan puhelun merkiksi. Vastaa millä tahansa painikkeella. Puhelun lopetus Lopeta puhelu painamalla C. Keskusyksikön VARATTUmerkkivalo sammuu. Voit myös asettaa luurin takaisin keskusyksikköön tai latausyksikköön. Kaiuttimen äänenvoimakkuus Säädä äänenvoimakkuutta puhelun aikana: Paina painikkeita tai puhelun aikana. Kaiuttimessa on kolme äänenvoimakkuuden tasoa. Taso ilmaistaan näytön oikealla reunalla olevalla palkilla. Luuri säilyttää asetetun äänenvoimakkuustason puhelun katkaisemisen jälkeen. 18

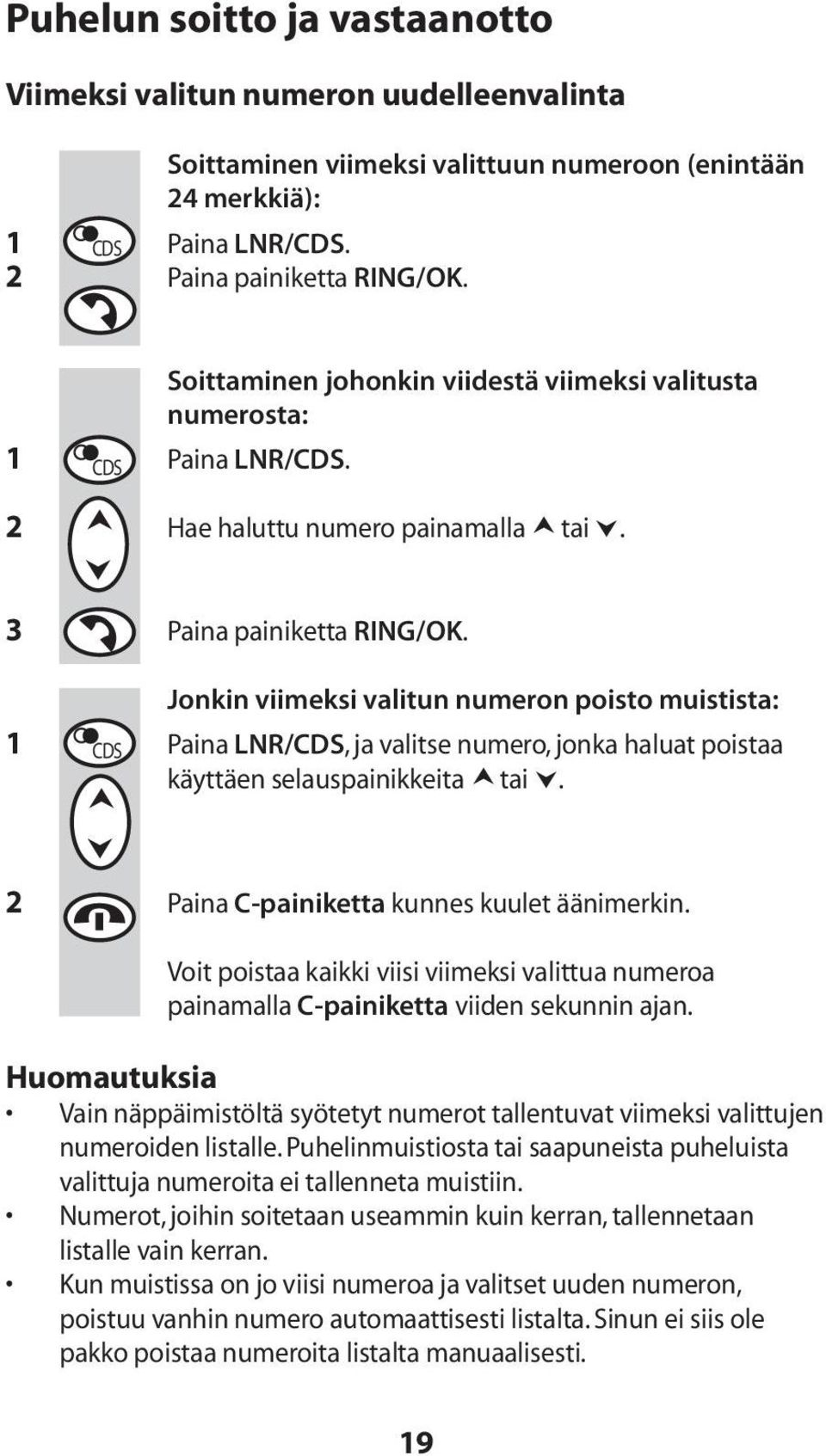

19 Puhelun soitto ja vastaanotto Viimeksi valitun numeron uudelleenvalinta Soittaminen viimeksi valittuun numeroon (enintään 24 merkkiä): 1 CDS Paina LNR/CDS. 2 Paina painiketta RING/OK. 1 CDS Paina LNR/CDS. 2 Hae haluttu numero painamalla tai. Jonkin viimeksi valitun numeron poisto muistista: 1 CDS Paina LNR/CDS, ja valitse numero, jonka haluat poistaa käyttäen selauspainikkeita tai. Soittaminen johonkin viidestä viimeksi valitusta numerosta: 3 Paina painiketta RING/OK. 2 Paina C-painiketta kunnes kuulet äänimerkin. Voit poistaa kaikki viisi viimeksi valittua numeroa painamalla C-painiketta viiden sekunnin ajan. Huomautuksia Vain näppäimistöltä syötetyt numerot tallentuvat viimeksi valittujen numeroiden listalle. Puhelinmuistiosta tai saapuneista puheluista valittuja numeroita ei tallenneta muistiin. Numerot, joihin soitetaan useammin kuin kerran, tallennetaan listalle vain kerran. Kun muistissa on jo viisi numeroa ja valitset uuden numeron, poistuu vanhin numero automaattisesti listalta. Sinun ei siis ole pakko poistaa numeroita listalta manuaalisesti. 19

20 Numeron valinta muistista Puhelimen luetteloon voi tallentaa jopa 20 puhelinnumeroa. Jokainen numero voi muodostua enintään 24 merkistä. Muistipaikat on numeroitu yhdestä kahteenkymmeneen (01-20). HUOM.! Monessa kohtaa tässä ohjeessa sinua kehotetaan painamaan painiketta noin sekunnin ajan. Tämä tarkoittaa sitä, että painiketta tulee painaa kunnes näytöllä tapahtuu jotain, kuulet merkkiäänen tai puhelu yhdistyy. Numeron tallennus 1 Syötä puhelinnumero * 0 # INT Voit korjata virhepainallukset yksi kerrallaan painamalla C -painiketta. 2 Paina MUISTI-painiketta noin sekunnin ajan. LC CID INT LC 2 Etsi haluamasi numero joko hakupainikkeilla tai, tai syöttämällä näppäimistöltä numeron muistipaikka (01-20). CID Puhelinnumero ja ensimmäisen vapaan muistipaikan numero (vasemmalla) näkyvät näytöllä. Voit tallentaa numeron haluamaasi muistipaikkaan valitsemalla muistipaikan numeron tai -painikkeilla. 3 Vahvista painamalla RING/OK. Numeron valinta muistista 1 Paina MUISTI-painiketta kerran. Näytön vasemmassa laidassa vilkkuu kaksi väliviivaa. 3 Vahvista painamalla RING/OK. 20

21 Numeron valinta muistista Yhdistetty numero Voit tallentaa muistiin numeroiden osia (esim. maakoodeja), ja käyttää haluttuja muistin ja näppäilyjen yhdistelmiä numeron valinnassa. Tallennetun numeron muokkaus INT 1 PROG Paina PROG. 2 Paina MUISTI. 3 LC Hae haluttu numero painamalla tai. 4 Poista numerot yksi kerrallaan painamalla C. Syötä uudet numerot CID * 0 # 5 Vahvista painamalla RING/OK. INT Tallennetun numeron poisto 1 Paina MUISTI. 2 LC Hae haluttu numero painamalla tai. 3 Paina C-painiketta kunnes kuulet äänimerkin ja näytöllä oleva numero katoaa. CID Voit poistaa kaikki 20 numeroa painamalla painiketta C viiden sekunnin ajan. 21

22 Numeron valinta muistista Puhelinluettelon käyttö INT 1 PROG Paina PROG. 2 Paina MUISTI. LC CID * 0 # Numero voidaan tallentaa muistiin puhelun aikana. 3 Etsi vapaa muistipaikka painikkeilla tai. Vaihtoehtoisesti voi syöttää muistipaikan suoraan näppäimistöltä. 4 Syötä tallennettava numero numeronäppäimistöltä. 5 Vahvista painamalla RING/OK. Huom.: Poistu muistiosta ilman numeron tallentamista painamalla C-painiketta noin sekunnin ajan. Viimeksi valitun numeron tallennus muistiin 1 CDS Paina LNR/CDS. 2 Hae haluttu numero painamalla tai. INT CID Voit siirtää viimeksi valittujen numeroiden listalta numeron (ks. sivu 20.) varsinaiseen puhelinmuistioon. 3 Paina MUISTI-painiketta noin sekunnin ajan. Näytölle ilmestyy vapaan muistipaikan numero. Voit LC tallentaa numeron muuhun vapaaseen muistipaikkaan valitsemalla muistipaikan numeron tai -painikkeilla (vain vapaat muistipaikat näytetään). 4 Vahvista painamalla RING/OK. 22

23 Tulevan puhelun numeronäyttö Sovittuasi palveluntarjoajasi kanssa tämän palvelun käytöstä, saat saapuvien puheluiden numeron näkymään näytöllä puhelimen soidessa. Numero ei edelleenkään näy, jos vastapuoli soittaa salaisesta numerosta, tai puhelimesta joka on kytketty puhelinkeskukseen, joka ei lähetä soittavan linjan numeroa eteenpäin. Varmista, että olet valinnut oikean järjestelmän, katso sivu 16. Luurin muistiin jää tieto kymmenen viimeisen puhelun numerosta (riippumatta siitä onko puheluun vastattu vai ei), jotta voit soittaa tarvittaessa takaisin samaan numeroon. Vanhin numero korvataan automaattisesti uusimmalla, kun kaikki kymmenen muistipaikkaa ovat käytössä. Salaista tai muuten estettyä numeroa ei tallenneta luetteloon. Näytöllä näkyvä -symboli tarkoittaa, että numeronnäyttömuistissa on uusia puhelinnumeroita, joita et ole vielä selannut ja joihin ei ole vastattu. INT Saapuneiden puheluiden numeroiden selaus LC 1 CDS Paina LNR/CDS kaksi kertaa. Viimeksi saapuneen puhelun numero näkyy näytöllä. 2 Voit vaihtaa numeron ja puhelun ajankohdan näytön välillä CIDpainamalla (*)-painiketta. Mikäli numero on yli 13 merkkiä pitkä, näytetään numeron ensimmäiset 13 merkkiä kun painat ensimmäisen kerran (*)-painiketta. Paina uudestaan niin näet puhelun ajankohdan. 3 Selaile numeroita tai -painikkeilla. CID-symboli katoaa näytöltä kun kaikki numerot on katsottu kerran. 23

24 Tulevan puhelun numeronäyttö Puhelun soitto saapuneiden puheluiden listalta Takaisinsoitto saapuneeseen puheluun: 1 Hae numero esille noudattaen sivun 23 kohtia Soita numeroon painamalla RING/OK. Saapuneen numeron poistaminen Saapuneen numeron poistaminen. 1 Hae numero esille noudattaen sivun 23 kohtia Paina C-painiketta kunnes kuulet äänimerkin. Voit poistaa kaikki kymmenen saapunutta numeroa painamalla C-painiketta viiden sekunnin ajan. Saapuneen numeron tallennus muistiin INT LC CID Tallenna numero saapuneiden listalta puhelinmuistioon: 1 Hae numero esille noudattaen sivun 23 kohtia Paina MUISTI-painiketta noin sekunnin ajan. Näytölle ilmestyy vapaan muistipaikan numero. Voit tallentaa numeron muuhun vapaaseen muistipaikkaan valitsemalla muistipaikan numeron tai -painikkeilla (vain vapaat muistipaikat näytetään). 3 Talenna numero painamalla RING/OK. 24

25 Useiden luuriyksiköiden käyttö Keskusyksikköön voidaan rekisteröidä jopa kuusi luuria. Kahden tai useamman luurin avulla voit: Soittaa sisäpuheluita luurista toiseen. Siirtää tulevan puhelun yhdestä luurista toiseen. Vaihdella sisäisen ja ulkoisen puhelun välillä. Suorittaa neuvottelupuheluita kolmen henkilön välillä. Luurin näytöllä näkyy luurin numero (h1 - h6).!! Vain yksi luureista voi olla yhteydessä puhelinverkkoon kerrallaan. Kuulet varattu merkkiäänen jos yrität käyttää toista luuria samaan aikaan kun joku käyttää toista. Monessa kohtaa tässä ohjeessa sinua kehotetaan painamaan painiketta noin sekunnin ajan. Tämä tarkoittaa sitä, että painiketta tulee painaa kunnes näytöllä tapahtuu jotain, kuulet merkkiäänen tai puhelu yhdistyy. Sisäpuhelun valinta 1 Paina INT (*)-painiketta noin sekunnin ajan. Luurin näyttöön ilmestyy INT sekä kaikkien INT rekisteröityjen luurien numerot Syötä numeronäppäimistöltä sen luurin numero, johon * 0 # tai 9 haluat soittaa, tai paina 9 soittaaksesi kaikkiin muihin luureihin. Muut luurit soivat, ja niiden näytöllä vilkkuu INT-symboli. Puhelu kytkeytyy heti kun joku vastaa johonkin muista luureista. 25

26 Useampien luurien käyttö Sisäpuheluun vastaaminen Sisäpuhelun soittoääni eroaa ulkoisen puhelun soittoäänestä. Sisäpuhelun soidessa luurin näytöllä näkyy INT-symboli ja soittavan luurin numero. Paina mitä tahansa painiketta vastataksesi. Sisäpuhelun lopettaminen Paina C-painiketta tai aseta luuri takaisin keskusyksikköön tai latausyksikköön. Puhelun siirto eteenpäin Ulkoisen puhelun voi siirtää eteenpäin sen jälkeen kun puhelu on kytkeytynyt: 1 Paina INT (*)-painiketta noin sekunnin ajan ja syötä toisen luurin numero. INT Käynnissä oleva puhelu asetetaan pitoon, ja toinen luuri soi. Kun toisen luurin käyttäjä vastaa, voit keskustella hänen kanssaan. Mikäli toisen luurin käyttäjä ei vastaa, voit palata takaisin pidossa olevaan puheluun pitämällä INT(*)-painiketta pohjassa. 2 Kytke pidossa oleva puhelu toiseen, avoinna olevaan linjaan painamalla C. Voit siirtää puhelun suoraan toiseen luuriin C-painikkeella, vaikka toiseen luuriin ei vielä olisikaan vastattu. Siinä tapauksessa, jos luuriin ei vastata 30 sekunnin kuluessa, palautuu puhelu takaisin alkuperäiseen luuriin. 26

27 Useampien luurien käyttö Vaihtaminen kahden puhelun välillä Kun käynnissä on sekä sisäpuhelu, että ulkopuhelu, voit vaihtaa puheluiden välillä seuraavasti: INT Paina INT (*)-painiketta noin sekunnin ajan vaihtaaksesi puhelua (toinen puhelu asetetaan pitoon). Voit siirtää ulkopuhelun toiseen luuriin painamalla C-painiketta sisäisen puhelun ollessa käynnissä. Jos painat C-painiketta ulkopuhelun ollessa käynnissä, katkeaa ulkopuhelu kokonaan. Neuvottelupuhelu kolmen henkilön välillä # # Kun käynnissä on sekä sisäpuhelu, että ulkopuhelu, voit käynnistää neuvottelupuhelun kaikkien kolmen välillä seuraavasti: Paina #-painiketta noin sekunnin ajan. Sulje toisen luurin käyttäjä pois neuvottelupuhelusta seuraavasti: Paina #-painiketta noin sekunnin ajan. Sinun luurisi on edelleen kytketty ulkopuheluun. Jos toisen luurin käyttäjä ei ole vielä katkaissut linjaa omalla luurillaan, voit palauttaa hänet neuvotteluun painamalla #-painiketta uudestaan. Voit myös poistua itse neuvottelupuhelusta ja jättää toisen luurin käyttäjän ulkolinjalle: Paina C-painiketta. 27

28 Useampien luurien käyttö Tulevan puhelun merkkiäni Tulevan (ulkoisen) puhelun merkkiääni kuuluu silloin, kun joku yrittää soittaa sisäpuhelun ollessa käynnissä. R INT Vastaa ulkoiseen puheluun ja katkaise sisäpuhelu: Paina R-painiketta kerran. Voit vaihtoehtoisesti asettaa sisäpuhelun pitoon ja vastata ulkopuheluun (jotta voit myöhemmin vaihtaa takaisin sisäpuheluun, käynnistää neuvottelupuhelun tai siirtää puhelun): Paina INT (*)-painiketta noin sekunnin ajan. Keskusyksikköön liitettyjen luurien haku Voit soittaa kaikkiin rekisteröityihin luureihin yhdellä napin painalluksella (kätevää jos unohdit minne jätit luurin): Paina keskusyksikön HAE LUURIYKSIKKÖ -painiketta. Luurit hälyttävät 30 sekunnin ajan. Hälytyksen lopettaminen aikaisemmin: Paina keskusyksikön HAE LUURIYKSIKKÖ painiketta uudestaan. Vaihtoehtoisesti voit painaa mitä tahansa luurin painiketta. 28

29 Useampien luurien käyttö Uuden luurin rekisteröinti keskusyksikköön Uudet, erikseen hankitut luurit tulee rekisteröidä keskusyksikköön. Keskusyksikön mukana tulleita luureja ei tarvitse rekisteröidä. Jokaisen luurin voi rekisteröidä jopa neljään keskusyksikköön (numerot 1 4) samanaikaisesti. 1 Paina HAE LUURIYKSIKKÖ -painiketta kunnes kuulet rekisteröinnin merkkiäänen (hidas merkkiääni). 2 PROG Paina luurin PROG-painiketta. Valitse sen jälkeen numerot 1 ja 6, sekä keskusyksikön numero Seuraavaksi sinulla on 30 sekuntia aikaa rekisteröidä luuri. Mikäli kyseinen keskusyksikkö on ensimmäinen, johon luuri rekisteröidään, tulee keskusyksikön numeron olla 1. 3 Syötä 0000 (keskusyksikön pin-koodi). 4 Paina painiketta RING/OK. Näytöllä näkyvät keskusyksikön vapaat luurinumerot. 5 (Lisävalinta) Syötä luurin numero * 0 # Mikäli jätät luurin numeron syöttämättä, annetaan luurille ensimmäinen vapaa numero. Luurista kuuluu merkkiääni vahvistuksena rekisteröinnistä. 29

30 Useampien luurien käyttö Luurin rekisteröinnin poisto 1 PROG Paina PROG, ja sen jälkeen * 0 # Voit joutua poistamaan esimerkiksi rikkinäisen luurin keskusyksiköstä. Näytöllä näkyvät kaikkien keskusyksikköön liitettyjen luurien numerot. 2 Syötä poistettavan luurin numero. Näyttö vilkkuu ja luurin rekisteröinti poistuu. Keskusyksikön valinta 1 PROG Paina PROG, ja sen jälkeen Luuri valitsee aina vahvimman signaalin perusteella (yleensä lähimmän) keskusyksikön, jos se on rekisteröity useampaan keskusyksikköön. Voit myös valita keskusyksikön manuaalisesti. Toiminto ei ole käytössä, jos keskusyksiköitä on vain yksi. 2 Valitse keskusyksikön numero painikkeilla tai. Keskusyksikön numero on yhden ja neljän välillä. Voit asettaa luurin valitsemaan vahvimman signaalin omaavan keskusyksikön syöttämällä keskusyksikön numeroksi nollan (0). 3 Vahvista painamalla RING/OK. 30

31 Useampien luurien käyttö Luurin rekisteröiminen toiseen yhteensopivaan keskusyksikköön Luurisi voidaan rekisteröidä mihin tahansa GAP-yhteensopivaan keskusyksikköön. Voit myös rekisteröidä muita GAP-yhteensopivia luureja tähän keskusyksikköön. Emme takaa kaikkien toimintojen yhteensopivuutta muiden valmistajien laitteiden kanssa. 1 Aseta keskusyksikkö rekisteröintitilaan ohjeiden mukaisesti (esim. kohta 1. sivulla 29). 2 Aseta luuri rekisteröintitilaan ohjeiden mukaisesti (esim. kohdat 2-5 sivulla 29). Katso keskusyksikön käyttöohjeesta tietoja, jos sinun täytyy jossain vaiheessa syöttää keskusyksikön pin-koodi. 31

32 Luurin asetukset Yleistä Voit muokata luurin asetuksia luurin näytölle tulevan valikon avulla. Huom.! Luuri palaa valmiustilaan jos et paina mitään painiketta 25 sekunnin kuluessa viimeisestä painalluksesta. Kuulet vahvistusäänen kun muutat ja vahvistat jonkin asetuksen. Kuulet varoitusäänen jos teet jonkin virheen. Voit palata valmiustilaan asetusten muuttamisen jälkeen kahdella eri tavalla: - Aseta luuri takaisin keskusyksikköön. - Paina C-painiketta kunnes luuri palaa valmiustilaan. Automaattinen vastaus Vastaa puheluun painamalla mitä tahansa painiketta. Voit myös asettaa luurin automaattisen vastauksen päälle. Tällöin puheluun vastataan heti kun otat luurin pois keskusyksiköstä, ilman että mitään painiketta tarvitsee painaa. 1 PROG Paina PROG, ja sen jälkeen Aseta arvo haluamaksesi painikkeilla tai. 0 = Automaattinen vastaus pois. 1 = Automaattinen vastaus päälle. 3 Vahvista painamalla RING/OK. 32

33 Luurin asetukset Soittoäänen voimakkuus ja melodia Luurin äänenvoimakkuutta voi säätää kahdeksassa portaassa (0 = äänetön). Luurissa on kahdeksan eri soittoääntä. Luuri ei hälytä, jos äänenvoimakkuus on 0. Näytöllä lukee kuitenkin CALL tai tulevan puhelun numero, mikäli olet sopinut palveluntarjoajasi kanssa tämän palvelun käytöstä. Äänenvoimakkuuden muuttaminen: 1 PROG Paina PROG, ja sen jälkeen Valitse äänenvoimakkuuden taso painikkeilla tai. 3 Vahvista painamalla RING/OK. Soittoäänen muuttaminen: 1 PROG Paina PROG, ja sen jälkeen Valitse soittoääni painikkeilla tai. 3 Vahvista painamalla RING/OK. Näppäinäänet Normaalisti näppäimen painalluksesta kuuluu merkkiääni. Voit myös sammuttaa näppäinäänet: 1 PROG Paina PROG, ja sen jälkeen Aseta arvo haluamaksesi painikkeilla tai. 0 = Näppäinäänet poissa 1 = Näppäinäänet päällä 3 Vahvista painamalla RING/OK. 33

34 Luurin asetukset Pikavalinta Pikavalinnan ollessa käytössä, soittaa luuri automaattisesti sinun asettamaasi numeroon minkä tahansa muun painikkeen kuin PROGpainikkeen painalluksesta. Tätä toimintoa kutsutaan joskus lapsenvahdin puhelimeksi.! Pikavalinnan ollessa käytössä et voi soittaa hätänumeroon, kuten 112, ellei puhelimeen ohjelmoitu numero ole juuri hätänumero. Pidä mielessä, että ohjelmoituun numeroon on erittäin helppo soittaa; numero valitaan heti minkä tahansa painikkeen painalluksesta. Puhelinnumero pitää asentaa ennen pikavalintatoiminnon käyttöönottoa. 1 PROG Paina PROG, ja sen jälkeen Syötä puhelinnumero * 0 # Voit korjata virhepainallukset yksi kerrallaan painamalla C painiketta, tai poistaa koko numeron painamalla C- painiketta pidempään. 3 Vahvista painamalla RING/OK. Kytkeminen päälle ja pois päältä: 1 PROG Paina PROG, ja sen jälkeen Aseta arvo haluamaksesi painikkeilla tai. 0 = Pikavalintatoiminto poissa. 1 = Pikavalintatoiminto päällä. 3 Vahvista painamalla RING/OK. INT LC CID Pikavalintatoiminnon ollessa päällä näkyy näytöllä tunnus sekä ohjelmoitu numero. Voit vastata tuleviin puheluihin normaalisti. 34

35 Luurin asetukset Muistin tyhjennys Tällä toiminnolla voit poistaa kaikki tallennetut numerot puhelinmuistiosta sekä kaikki viimeksi valitut numerot. Myös pikavalintanumero poistuu. 1 PROG Paina PROG, ja sen jälkeen Vahvista painamalla RING/OK. Huom.: Numeronäyttömuistin tyhjennys tapahtuu palauttamalla keskusyksikön tehdasasetukset (katso sivu 41). Luurin tehdasasetusten palautus Tehdasasetusten palautuksen jälkeen luurissa on seuraavat asetukset: Soittoäänen voimakkuus: 7 Soittoääni: 4 Näppäinäänet: Päällä Epäsuora verkko: Poissa (katso sivu 41) Automaattinen vastaus: Poissa Keskusyksikön valinta: Automaattinen (voimakkain signaali) 1 PROG Paina PROG, ja sen jälkeen Vahvista painamalla RING/OK. 35

36 Keskusyksikön asetukset Yleistä Voit muokata keskusyksikön asetuksia luurin näytölle tulevan valikon avulla. Huom.! Luuri palaa valmiustilaan jos et paina mitään painiketta 25 sekunnin kuluessa viimeisestä painalluksesta. Kuulet vahvistusäänen kun muutat ja vahvistat jonkin asetuksen. Kuulet varoitusäänen jos teet jonkin virheen. Voit palata valmiustilaan asetusten muuttamisen jälkeen kahdella eri tavalla: - aseta luuri keskusyksikköön - Paina C-painiketta kunnes luuri palaa valmiustilaan Hätänumerot Näihin kahteen numeroon voi soittaa, vaikka numeron esto olisi päällä (katso sivu 38). 1 PROG Paina PROG, ja sen jälkeen * 0 # 2 Syötä ensimmäinen hätänumero. 3 Vahvista painamalla RING/OK Paina Syötä toinen hätänumero * 0 # 6 Vahvista painamalla RING/OK. 36

37 Keskusyksikön asetukset Soittoäänen voimakkuus ja melodia Keskusyksikön äänenvoimakkuutta voi säätää kahdeksassa portaassa (0 = äänetön). Soittoääniä on kahdeksan erilaista. Keskusyksikkö ei hälytä lainkaan puhelun saapuessa, jos äänenvoimakkuus on 0. Äänenvoimakkuuden muuttaminen: 1 PROG Paina PROG, ja sen jälkeen Valitse äänenvoimakkuuden taso painikkeilla tai. 3 Vahvista painamalla RING/OK. Soittoäänen muuttaminen: 1 PROG Paina PROG, ja sen jälkeen Valitse soittoääni painikkeilla tai. 3 Vahvista painamalla RING/OK. INT Puhelun esto Keskusyksikön kautta voit asentaa puheluneston erikseen kaikille keskusyksikköön rekisteröidyille luureille. Vaihtoehtoja on kaksi. LC CID Voit estää kaikki puhelut kahdella numerosarjalla alkaviin numeroihin. Numerosarja voi olla esim. suuntanumero, ja se voi koostua enintään kahdeksasta numerosta. Numerot pitää asentaa ennen puhelun eston käyttöönottoa. Voit estää erityyppisiä puheluita: ulkopuheluita ja ulkomaanpuheluita. Avainsymboli ilmestyy näytölle puhelun eston ollessa toiminnassa, ja määritellyn kaltaisia puheluja ei voi valita. 37

38 Keskusyksikön asetukset Estä puhelut tiettyihin numeroihin 1 PROG Paina PROG, ja sen jälkeen * 0 # 2 Syötä luurin numero (1 6) Paina * 0 # 4 Syötä ensimmäinen estettävä numerosarja. 5 Vahvista painamalla RING/OK Paina * 0 # 7 Syötä luurin numero (1 6) Paina * 0 # 9 Syötä toinen estettävä numerosarja. 10 Vahvista painamalla RING/OK. Eston käyttöönotto 1 PROG Paina PROG, ja sen jälkeen Syötä luurin numero (1 6) * 0 # 0 3 Paina 0, ja aseta arvo haluamaksesi painikkeilla tai : 0 = Puhelun esto poissa. 1 = Puhelun esto päällä. 4 Vahvista painamalla RING/OK. 38

39 Keskusyksikön asetukset Tietyntyyppisten puheluiden eston kytkeminen 1 PROG Paina PROG, ja sen jälkeen * 0 # 2 Syötä luurin numero (1 6) 3 Aseta arvo haluamaksesi painikkeilla tai. 0 = Ei ulkopuheluita (vain sisäpuhelut sallittu) 1 = Ei ulkomaanpuheluita 2 = Kaikki puhelut sallittu (esto pois päältä) 4 Vahvista painamalla RING/OK. Kellonaika ja päivämäärä Kellonaika ja päivämäärä tulee asettaa oikein, jotta aika näkyy luurin näytöllä ja jotta numeronnäyttö pystyy näyttämään puhelun saapumisajankohdan. 1 PROG Paina PROG, ja sen jälkeen * 0 # Syötä päivämäärä kuusinumeroisena: esim = , = Vahvista painamalla RING/OK Syötä kellonaika nelinumeroisena: * 0 # esim: 0830 = 8.30, 1406 = Vahvista painamalla RING/OK. 39

40 Keskusyksikön asetukset Saapuneiden puheluiden numeroiden poisto Kaikkien saapuneiden puheluiden numerot poistetaan seuraavasti: 1 PROG Paina PROG, ja sen jälkeen Vahvista painamalla RING/OK. Keskusyksikön tehdasasetusten palautus Tehdasasetusten palautuksen jälkeen keskusyksikössä on seuraavat asetukset: soittoäänen voimakkuus 7 melodia 4 näppäinäänet puhelun esto Numeronäyttömuisti päällä pois päältä tyhjä Epäsuoran verkon koodit muisti tyhjä (katso sivu 41) 1 PROG Paina PROG, ja sen jälkeen Vahvista painamalla RING/OK. 40

41 Epäsuora verkko (Vain joissakin maissa) Tämän toiminnon avulla voit soittaa puheluita jonkin muun kuin puhelinverkkosi palveluntarjoajan kautta. Toiminnon avulla voit säästää rahaa kauko- ja ulkomaanpuheluissa. Tehdessäsi sopimuksen vaihtoehtoisen palveluntarjoajan kanssa saat yhteyskoodin operaattorin verkkoon. Yhteyskoodi tulee syöttää joka kerta, kun puhelu halutaan ohjata vaihtoehtoisen verkon kautta. Tämä puhelin voi antaa yhteyskoodin automaattisesti kauko- tai ulkomaanpuhelua valitessasi, manuaalisesti tai muistista. Paikallispuheluita (ei 0-alkuisia) ei valita alkuliitteen (yhteyskoodin) kanssa, vaan ne ohjautuvat normaalin paikallisverkon kautta. Voit myös asettaa kaksi paikallis alkuliitettä, joita valitessa yhteyskoodia ei käytetä, vaikka ne alkavatkin nollalla. Asetukset määritellään keskusyksikössä ja ne koskevat kaikkia rekisteröityjä luureja. Toiminto tulee kuitenkin asettaa päälle kaikille luureille. Vaihtoehtoisen operaattorin koodin asetus 1 PROG Paina PROG, ja sen jälkeen Syötä yhteyskoodi (enintään kuusi numeroa) * 0 # 3 Vahvista painamalla RING/OK. 41

42 Epäsuora verkko Paikallisten alkuliitteiden asetukset 1 PROG Paina PROG, ja sen jälkeen * 0 # 2 Syötä ensimmäinen alkuliite (enintään kuusi numeroa) 3 Vahvista painamalla RING/OK Paina * 0 # 5 Syötä toinen alkuliite (enintään kuusi numeroa). 6 Vahvista painamalla RING/OK. Epäsuoran verkon käyttöönotto ja poiskytkentä. 1 PROG Paina PROG, ja sen jälkeen Toiminto tulee suorittaa jokaiselle luurille. 2 Aseta arvo haluamaksesi painikkeilla tai. 0 = Epäsuora verkko poissa. 1 = Epäsuora verkko päällä. 3 Vahvista painamalla RING/OK.! Luuri lisää yhteyskoodin numeron eteen numeron alkaessa nollalla, edellyttäen, että numerosarja ei kuulu poikkeussääntöjen joukkoon. Tunnus LC näkyy näytöllä kun epäsuoraa verkkoa käytetään. Huom.! Toiminto toimii ainoastaan jos syötät numeron (tai valitset sen puhelinmuistiosta, saapuneista tai viimeksi valituista numeroista) ennen linjan avaamista PHONE-painikkeella. 42

43 Vianetsintä Laitteen huollon saa suorittaa vain valtuutettu huoltomies. Älä KOSKAAN yritä korjata tai muutella laitetta itse; voit pahentaa ongelmaa ja takuu raukeaa. Tarkista AINA ensin seuraavat asiat: Olet noudattanut sivujen 14, 15 ja 16 ohjeita laitteen asennuksesta. Kaikki liitännät on asennettu oikein. Seinäpistorasiaan tulee virtaa. Luurin akku on oikein liitetty, ja siinä on tehoa jäljellä. Jokapäiväinen käyttö En voi valita tai vastaanottaa puheluita Luuri voi olla sammutettu, mikäli sen näyttö on tyhjänä. Laita luuri päälle painamalla C. Varmista, että keskusyksikön muuntaja on kytketty, ja että seinäpistorasiaan tulee sähköä. Keskusyksikkö tarvitsee virtaa toimiakseen, ei ainoastaan akkujen latausta varten. Varmista, että pakkauksen sisältämä puhelinkaapeli on käytössä. Muut puhelinkaapelit eivät välttämättä toimi. Siirry lähemmäs keskusyksikköä. Tarkista akun varaustason symboli näytöltä. Akun varaustason ollessa alhainen, täytyy luuri laittaa takaisin keskusyksikköön tai latausyksikköön akun latausta varten. Irrota muuntaja seinäpistorasiasta, ja laita se hetken päästä takaisin. Tällä tavalla ongelma saattaa poistua. 43

44 Vianetsintä En voi soittaa Luurin näppäinlukko voi olla päällä (sivu 17). Poista näppäinlukitus ennen soittamista. Numeron esto voi olla päällä (sivu 37). Tietyntyyppisten puheluiden esto voi olla päällä (sivu 37). Mitään ei tapahdu vaikka painan painikkeita Varmista, että luurin akku on paikallaan. Lataa akku, jos varaustason kuvake näyttää matalaa varaustasoa. Voin valita numeron, ja se ilmestyy näytölle, mutta puhelu ei yhdisty Siirry lähemmäs keskusyksikköä. Kokeile sijoittaa keskusyksikkö toiseen paikkaan, esim. hieman korkeammalle tai kauemmas muista sähkölaitteista. Numeron esto voi olla päällä (sivu 37). Tietyntyyppisten puheluiden esto voi olla päällä (sivu 37). Puhelin ei soi Varmista, että keskusyksikön muuntaja on kytketty, ja että seinäpistorasiaan tulee sähköä. Keskusyksikkö tarvitsee virtaa toimiakseen, ei ainoastaan akkujen latausta varten. Varmista, että pakkauksen sisältämä puhelinkaapeli on käytössä. Muut puhelinkaapelit eivät välttämättä toimi. 44

45 Vianetsintä Puhelu katkeaa kun olen kantaman ulkopuolella. Nyt luurini ei enää toimi. Siirry lähemmäs keskusyksikköä ja yritä valita puhelu uudelleen. Linjalta kuuluu surinaa ja häiriöitä. Siirry lähemmäs keskusyksikköä. Kokeile siirtää keskusyksikköä kauemmas muista sähkölaitteista, kuten tietokoneesta tai televisiosta. Parhaan tuloksen saat, kun keskusyksikkö on mahdollisimman korkealla. Kaksikerroksisen asunnon ylempi kerros on oivallinen paikka keskusyksikölle. Luurista kuuluu äänimerkkejä puhelun aikana. Saatat olla keskusyksikön kantaman rajamailla. Siirry lähemmäs keskusyksikköä ennen kuin puhelusi katkeaa. Tarkista akun varaustason symboli näytöltä. Lataa akku, jos varaustason kuvake näyttää matalaa varaustasoa. Saapuneiden puheluiden numeronnäyttö ei toimi. Tilaa numeronnäyttöpalvelu operaattoriltasi. Varmista, että olet valinnut oikean järjestelmän, katso sivu 16. Soittaja saattaa olla piilottanut numeronsa, tai soittajan numero voi olla salainen. Puhelu voi myös tulla puhelinkeskuksesta, joka ei lähetä soittajan numeroa eteenpäin. Yritän soittaa, mutta luurista kuuluu vain varattu-merkkiääni Varmista, ettei keskusyksikköön mahdollisesti liitetyssä toisessa luurissa ole puhelu meneillään. 45

46 Vianetsintä Kaiuttimen äänenvoimakkuus on liian alhainen puhelun aikana. Varmista, että pidät kaiutinta korvalla. Säädä äänenvoimakkuutta painamalla tai. Useamman luurin ollessa käytössä En voi siirtää puhelua Varmista, että toinen luuri on keskusyksikön kantaman sisällä. Varmista, että valitsit oikean luurin numeron (1-6 tai 9 jos haluat soittaa kaikkiin luureihin yhtä aikaa). Akut Luurin akku tyhjenee jo parissa tunnissa. Akku tulee ladata 15 tunnin ajan ennen ensimmäistä käyttökertaa. On ehkä aika vaihtaa akut kokonaan (ks. alla). Puhdista keskusyksikön ja luurin kontaktipinnat kuivalla liinalla. Varmista liitännät keskusyksikön ja seinäpistorasian välillä. Yritän ladata akkuja, mutta silti luuri ilmoittaa, että akku on koko ajan lopussa. On aika vaihtaa akut kokonaan. Hävitä käytetty akku voimassaolevien säädösten mukaisesti älä koskaan polta tai heitä akkuja normaalin jätteen seassa pois. 46

47 Vianetsintä Epäsuora verkko Toiminto ei toimi. Tee sopimus palveluntarjoajan kanssa. Muuten järjestelmä ei toimi. Aseta toiminto päälle kaikkien keskusyksikköön liitettyjen luurien osalta. Huom.! Toiminto toimii ainoastaan jos syötät numeron (tai valitset sen puhelinmuistiosta, saapuneista tai viimeksi valituista numeroista) ennen linjan avaamista RING/OK-painikkeella. Käyttö puhelinvaihteen kautta Vaikuttaa siltä, että R-painikkeen toiminto ei toimi. Painiketta pitää ehkä painaa hieman pidempään kuin tavallisesti. Kokeile. Viimeksi valitun numeron toisto / numeron valinta muistista ei toimi puhelinvaihteen kautta. Lisää ulkolinjan valintanumeron ja varsinaisen puhelinnumeron väliin tauko käyttäen LNR/CDS-painiketta. Näin voit soittaa samaan numeroon uudestaan myöhemmin. Muista lisätä ulkolinjan valintakoodi numeron alkuun kun tallennat numeroa muistiin. Lisää tauko aina ulkolinjan valintakoodin ja puhelinnumeron väliin, jos puhelinvaihteesi vaatii valintaäänen odottamista ennen puhelun kytkemistä. 47

48 Vianetsintä Puhelimen voi myös asettaa automaattisesti lisäämään 2 sekunnin tauon ulkolinjan valintakoodin perään. Toimi näin: 1 PROG Paina PROG, ja sen jälkeen Syötä ulkolinjan valintakoodi (enintään 4 numeroa) * 0 # 3 Vahvista painamalla RING/OK. Mikäli ongelma ei poistu Kytke irti kaikki muut laitteet, jotka on liitetty samaan puhelinlinjaan, ja yritä uudelleen. Irrota keskusyksikön puhelinkaapeli puhelinpistorasiasta. Kytke toinen puhelin suoraan puhelinpistorasiaan. Yritä soittaa toisella puhelimella. Jos puhelin toimii, vika ei ole puhelinlinjassa. Jos käytät 2-tiejatkopistorasiaa, ja puhelin ei toimi, kokeile ottaa jatkopistorasia pois käytöstä. Jatkopistorasia voi olla epäkunnossa tai se ei ole yhteensopiva, jos puhelin toimii sen poistamisen jälkeen. Jos et voi edelleenkään soittaa, voi vika olla puhelinverkossa. Ota yhteys palveluntarjoajaan. 48

49 Huolto ja puhdistus Älä käytä puhdistukseen bentseeniä, lakkabensiiniä tai kemiallisia liuottimia. Aineet ovat liian voimakkaita, ja saattavat aiheuttaa laitteisiin pysyviä vaurioita, joita takuu ei korvaa. Puhdista tarvittaessa kostutetulla liinalla. Suojaa puhelin kuumuudelta ja kosteudelta sekä suoralta auringonvalolta. Kaikki mahdolliset toimenpiteet tuotteen korkean laadun ja luotettavuuden takaamiseksi on tehty (e800). Jos tuotteessa kuitenkin ilmenee vikaa, ota yhteys jälleenmyyjääsi. Älä yritä korjata tuotetta itse. Takuu ja huolto Tuotteella on kahden vuoden takuu ostopäivästä lähtien. Takuu ei korvaa laitteen virheellisestä käytöstä johtuvia tai ylijännitteen (esim. puhelinlinjojen tai ukonilman) aiheuttamia vikoja. Toimita laite jälleenmyyjälle jos huomaat siinä jotakin vikaa. 49

50 Tekniset tiedot Standardi: Taajuusalue: DECT 1,88-1,9 GHz (kaistanleveys 20 MHz) Kanavan kaistanleveys: 1,728 MHz. Kantama: Toiminta-aika Valmiustila: Puheaika: Akun latausaika: Jopa 300 m ulkona ja 50 m sisätiloissa. Noin 80 h Noin 7 h 15 tuntia Käyttölämpötilat Käyttö: 0 40 ºC Varastointi: ºC Virtalähde Luuriyksikkö: Keskusyksikkö/Laturi: 3 kpl 1,2 V R03, AAA-kokoista ladattavaa nikkelimetallihybridiakkua (NiMH) Otto: 230 V AC, 50 Hz, Anto: AC 9 V, 300 ma Liitäntöjen tiedot: Liitäntä Liitäntä (sähköverkkoliitäntä) on SELV-liitäntä (EN41003). (puhelinverkkoliitäntä) on TNV-liitäntä (EN41003). Yhteensopivuus Katkon pituus: 100 ms (lyhyt painallus), 250 ms (pitkä painallus). Tauon pituus (LNR/CDS/P-painike): 3 sekunnin ajan. Signaalityyppi: DTMF (Dual-Tone MultiFrequence), äänivalinta. 50

51 EC Declaration of Conformity Clas Ohlson AB declares that the following product: Type of product: Digital cordless telephone Model: e800, e800 twin Complies with the essential protection requirements of R&TTE Directive 1999/5/EC on the approximation of the laws of the Member States relating to Radio Spectrum Matters, the Council Directive 89/336/EEC on the approximation of the laws of the Member States relating to Electromagnetic compability (EMC) and the European Community Directive 73/23/EEC and 93/68/EEC relating to Electrical Safety. Assessment of compliance of the product with the requirements relating to the essential requirements according to Article 3 R&TTE was based on Annex III of Directive 1999/5/EC and following standard: Radio Spectrum: EN EMC: EN Electical Safety: EN Insjön, Sweden 6 February 2005 G. Karnberger President Clas Ohlson AB Insjön SWEDEN 51

52 Sisällys Automaattinen vastaus, 32 Asetukset Keskusyksikkö, Luuriosa, Luurin rekisteröinnin poisto, 30 Puhelun lopetus, 18 Useiden luuriyksiköiden käyttö, Pikavalinta (lapsenvahdin puhelin), 34 Paristot Luuriyksikön akkujen lataus, 15 Akkujen asennus, 15 Puheluun vastaaminen, 18 Sisäpuheluun vastaaminen, 26 Suorasoitto, 34 Näyttö, Vianetsintä, Takuu, Epäsuora verkko, 41 Paikallisten alkuliitteiden asetukset, 42 Käynnistys ja sammutus, 42 Yhteyskoodi, 41 Asennus, Sisäpuhelut, Näppäinäänet, 33 Näppäinlukitus, 17 Yhdistetty numero, 21 Neuvottelupuhelu, 27 Saapuneen numeron tallennus muistiin, 22 Tallenna ja valitse muistista, 24 Hätänumerot, 36 Luurin kaiuttimen äänenvoimakkuus, 18 Tulevan puhelun numeronnäyttö, Numeron katselu, 23 Soitto saapuneeseen numeroon, 24 Saapuneen numeron poistaminen, 24 Saapuneen numeron tallennus muistiin, 24 52

53 Keskusyksikön sijoitus, 13 Latausyksikön sijoitus, 13 Pyyhi syötetty numero, 24 Radiosignaali, 13 Keskusyksikön rekisteröinti 31 Luuriyksiköiden rekisteröinti, 29 Huolto ja puhdistus, 49 Soittaminen, Numeron valinta muistista, Numeron tallennus, 20 Numeron valinta muistista, 20 Yhdistetty numero, 21 Tallennetun numeron muokkaus, 21 Tallennetun numeron poisto, 21 Soittoäänen voimakkuus ja melodia Keskusyksikkö, 37 Luuriyksikkö, 33 Puhelun esto, Syötetyt numerot, 38 Puheluiden tyypit, 39 Huoltotietoja, 49 Tulevan puhelun merkkiääni, 28 Käynnistys ja sammutus, 17 Häiriöt, 12 Luuriyksiköiden haku, 28 Kellonajan päivämäärän asettaminen, 39 Puhelinmuistio, 22 Tekniset tiedot, 50 Neuvottelupuhelu, 27 Varoitus kantaman ulkopuolella, 12 Puhelun siirto eteenpäin, 26 Keskusyksikön valinta, 30 Puheluiden välillä vaihtaminen, 27 Keskusyksikön tehdasasetusten palautus, 40 Luurin tehdasasetusten palautus, 35 Viimeksi valitun numeron uudelleenvalinta, 19 53

54 54

55 55

56 OSOITTEITA SVERIGE ORDER Tel: 0247/ Fax: 0247/ E-post: KUNDTJÄNST Tel: 0247/ Fax: 0247/ E-post: ÖVRIGT Tel vxl: 0247/ Fax kontor: 0247/ INTERNET BREV NORGE Clas Ohlson AB, INSJÖN ORDRE Tel: Fax: E-post: KUNDETJENESTE Tel: Fax: E-post: ØVRIG Tel: Fax: INTERNET POST SUOMI Clas Ohlson AS, Postboks 485 sentrum, 0105 OSLO ASIAKASPALVELU Puh: Faksi: Sähköposti: INTERNET OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, HELSINKI
