CDZ SOVELLUSOHJELMISTO ILMASTOINTILAITTEITA JA LÄMPÖPUMPPUJA VARTEN. Sovellusohjelmiston käyttöohje NeXt SW_CDZ_0708_FI_051208_NEXT.

Koko: px
Aloita esitys sivulta:

Download "CDZ SOVELLUSOHJELMISTO ILMASTOINTILAITTEITA JA LÄMPÖPUMPPUJA VARTEN. Sovellusohjelmiston käyttöohje NeXt SW_CDZ_0708_FI_051208_NEXT."

Transkriptio

1 SOVELLUSOHJELMISTO ILMASTOINTILAITTEITA JA LÄMPÖPUMPPUJA VARTEN CDZ FI Sovellusohjelmiston käyttöohje NeXt Oppaan koodi: SW_CDZ_0708_FI_051208_NEXT Versio: Sarjanumero:

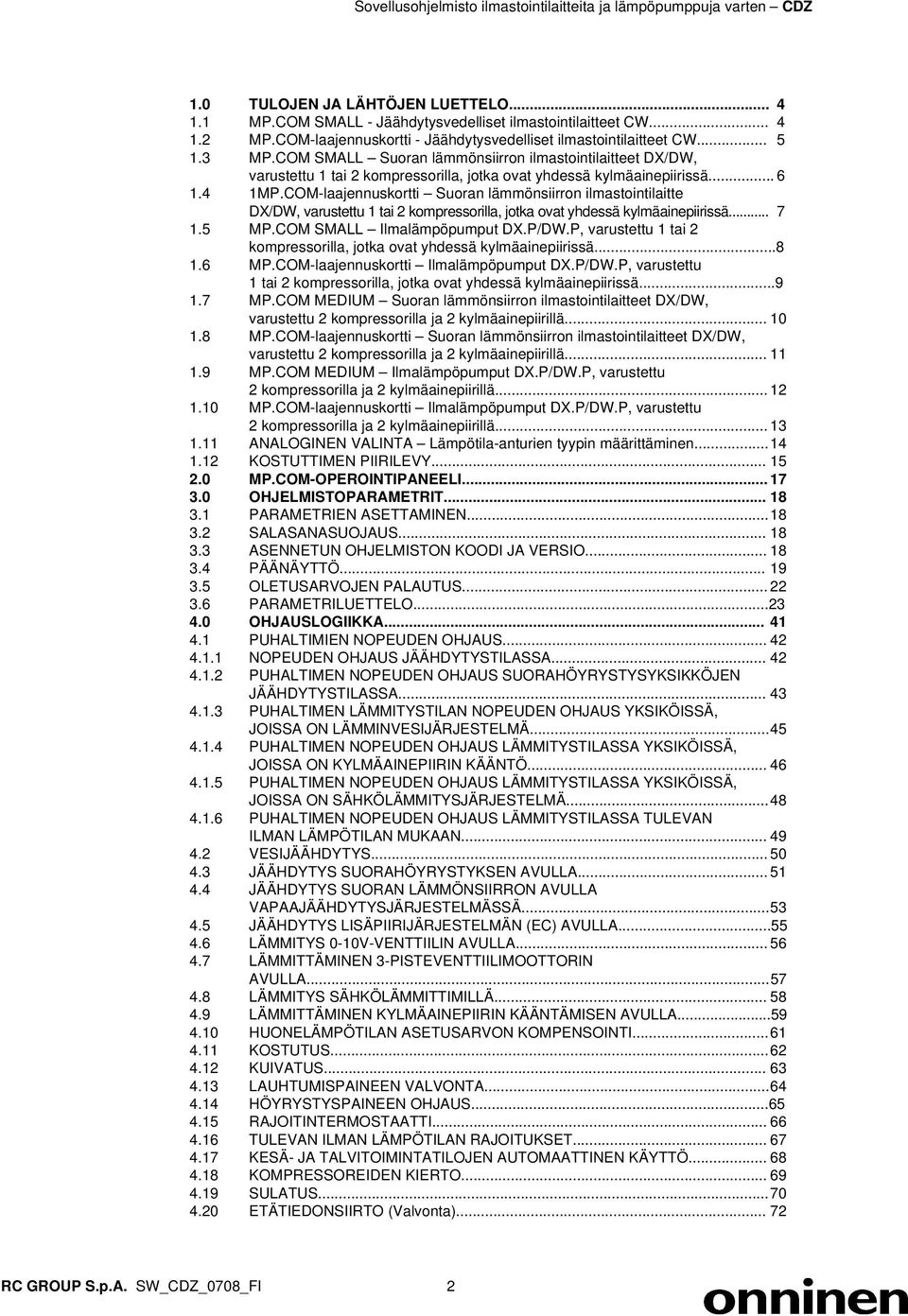

2 1.0 TULOJEN JA LÄHTÖJEN LUETTELO MP.COM SMALL - Jäähdytysvedelliset ilmastointilaitteet CW MP.COM-laajennuskortti - Jäähdytysvedelliset ilmastointilaitteet CW MP.COM SMALL Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä MP.COM-laajennuskortti Suoran lämmönsiirron ilmastointilaitte DX/DW, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä MP.COM SMALL Ilmalämpöpumput DX.P/DW.P, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä MP.COM-laajennuskortti Ilmalämpöpumput DX.P/DW.P, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä MP.COM MEDIUM Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 2 kompressorilla ja 2 kylmäainepiirillä MP.COM-laajennuskortti Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 2 kompressorilla ja 2 kylmäainepiirillä MP.COM MEDIUM Ilmalämpöpumput DX.P/DW.P, varustettu 2 kompressorilla ja 2 kylmäainepiirillä MP.COM-laajennuskortti Ilmalämpöpumput DX.P/DW.P, varustettu 2 kompressorilla ja 2 kylmäainepiirillä ANALOGINEN VALINTA Lämpötila-anturien tyypin määrittäminen KOSTUTTIMEN PIIRILEVY MP.COM-OPEROINTIPANEELI OHJELMISTOPARAMETRIT PARAMETRIEN ASETTAMINEN SALASANASUOJAUS ASENNETUN OHJELMISTON KOODI JA VERSIO PÄÄNÄYTTÖ OLETUSARVOJEN PALAUTUS PARAMETRILUETTELO OHJAUSLOGIIKKA PUHALTIMIEN NOPEUDEN OHJAUS NOPEUDEN OHJAUS JÄÄHDYTYSTILASSA PUHALTIMEN NOPEUDEN OHJAUS SUORAHÖYRYSTYSYKSIKKÖJEN JÄÄHDYTYSTILASSA PUHALTIMEN LÄMMITYSTILAN NOPEUDEN OHJAUS YKSIKÖISSÄ, JOISSA ON LÄMMINVESIJÄRJESTELMÄ PUHALTIMEN NOPEUDEN OHJAUS LÄMMITYSTILASSA YKSIKÖISSÄ, JOISSA ON KYLMÄAINEPIIRIN KÄÄNTÖ PUHALTIMEN NOPEUDEN OHJAUS LÄMMITYSTILASSA YKSIKÖISSÄ, JOISSA ON SÄHKÖLÄMMITYSJÄRJESTELMÄ PUHALTIMEN NOPEUDEN OHJAUS LÄMMITYSTILASSA TULEVAN ILMAN LÄMPÖTILAN MUKAAN VESIJÄÄHDYTYS JÄÄHDYTYS SUORAHÖYRYSTYKSEN AVULLA JÄÄHDYTYS SUORAN LÄMMÖNSIIRRON AVULLA VAPAAJÄÄHDYTYSJÄRJESTELMÄSSÄ JÄÄHDYTYS LISÄPIIRIJÄRJESTELMÄN (EC) AVULLA LÄMMITYS 0-10V-VENTTIILIN AVULLA LÄMMITTÄMINEN 3-PISTEVENTTIILIMOOTTORIN AVULLA LÄMMITYS SÄHKÖLÄMMITTIMILLÄ LÄMMITTÄMINEN KYLMÄAINEPIIRIN KÄÄNTÄMISEN AVULLA HUONELÄMPÖTILAN ASETUSARVON KOMPENSOINTI KOSTUTUS KUIVATUS LAUHTUMISPAINEEN VALVONTA HÖYRYSTYSPAINEEN OHJAUS RAJOITINTERMOSTAATTI TULEVAN ILMAN LÄMPÖTILAN RAJOITUKSET KESÄ- JA TALVITOIMINTATILOJEN AUTOMAATTINEN KÄYTTÖ KOMPRESSOREIDEN KIERTO SULATUS ETÄTIEDONSIIRTO (Valvonta) RC GROUP S.p.A. SW_CDZ_0708_FI 2

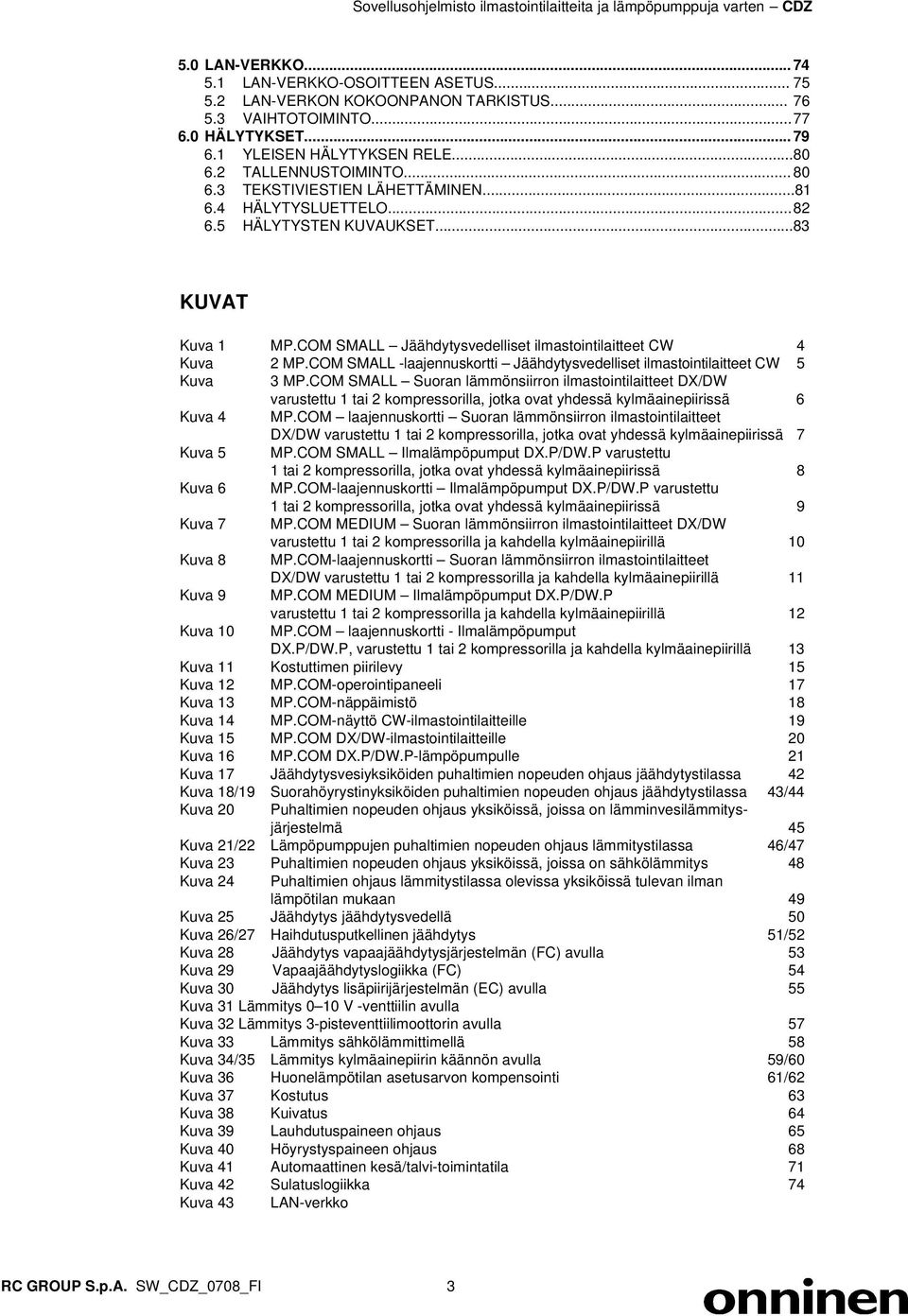

3 5.0 LAN-VERKKO LAN-VERKKO-OSOITTEEN ASETUS LAN-VERKON KOKOONPANON TARKISTUS VAIHTOTOIMINTO HÄLYTYKSET YLEISEN HÄLYTYKSEN RELE TALLENNUSTOIMINTO TEKSTIVIESTIEN LÄHETTÄMINEN HÄLYTYSLUETTELO HÄLYTYSTEN KUVAUKSET KUVAT Kuva 1 MP.COM SMALL Jäähdytysvedelliset ilmastointilaitteet CW 4 Kuva 2 MP.COM SMALL -laajennuskortti Jäähdytysvedelliset ilmastointilaitteet CW 5 Kuva 3 MP.COM SMALL Suoran lämmönsiirron ilmastointilaitteet DX/DW varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 6 Kuva 4 MP.COM laajennuskortti Suoran lämmönsiirron ilmastointilaitteet DX/DW varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 7 Kuva 5 MP.COM SMALL Ilmalämpöpumput DX.P/DW.P varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 8 Kuva 6 MP.COM-laajennuskortti Ilmalämpöpumput DX.P/DW.P varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 9 Kuva 7 MP.COM MEDIUM Suoran lämmönsiirron ilmastointilaitteet DX/DW varustettu 1 tai 2 kompressorilla ja kahdella kylmäainepiirillä 10 Kuva 8 MP.COM-laajennuskortti Suoran lämmönsiirron ilmastointilaitteet DX/DW varustettu 1 tai 2 kompressorilla ja kahdella kylmäainepiirillä 11 Kuva 9 MP.COM MEDIUM Ilmalämpöpumput DX.P/DW.P varustettu 1 tai 2 kompressorilla ja kahdella kylmäainepiirillä 12 Kuva 10 MP.COM laajennuskortti - Ilmalämpöpumput DX.P/DW.P, varustettu 1 tai 2 kompressorilla ja kahdella kylmäainepiirillä 13 Kuva 11 Kostuttimen piirilevy 15 Kuva 12 MP.COM-operointipaneeli 17 Kuva 13 MP.COM-näppäimistö 18 Kuva 14 MP.COM-näyttö CW-ilmastointilaitteille 19 Kuva 15 MP.COM DX/DW-ilmastointilaitteille 20 Kuva 16 MP.COM DX.P/DW.P-lämpöpumpulle 21 Kuva 17 Jäähdytysvesiyksiköiden puhaltimien nopeuden ohjaus jäähdytystilassa 42 Kuva 18/19 Suorahöyrystinyksiköiden puhaltimien nopeuden ohjaus jäähdytystilassa 43/44 Kuva 20 Puhaltimien nopeuden ohjaus yksiköissä, joissa on lämminvesilämmitysjärjestelmä 45 Kuva 21/22 Lämpöpumppujen puhaltimien nopeuden ohjaus lämmitystilassa 46/47 Kuva 23 Puhaltimien nopeuden ohjaus yksiköissä, joissa on sähkölämmitys 48 Kuva 24 Puhaltimien ohjaus lämmitystilassa olevissa yksiköissä tulevan ilman lämpötilan mukaan 49 Kuva 25 Jäähdytys jäähdytysvedellä 50 Kuva 26/27 Haihdutusputkellinen jäähdytys 51/52 Kuva 28 Jäähdytys vapaajäähdytysjärjestelmän (FC) avulla 53 Kuva 29 Vapaajäähdytyslogiikka (FC) 54 Kuva 30 Jäähdytys lisäpiirijärjestelmän (EC) avulla 55 Kuva 31 Lämmitys 0 10 V -venttiilin avulla Kuva 32 Lämmitys 3-pisteventtiilimoottorin avulla 57 Kuva 33 Lämmitys sähkölämmittimellä 58 Kuva 34/35 Lämmitys kylmäainepiirin käännön avulla 59/60 Kuva 36 Huonelämpötilan asetusarvon kompensointi 61/62 Kuva 37 Kostutus 63 Kuva 38 Kuivatus 64 Kuva 39 Lauhdutuspaineen ohjaus 65 Kuva 40 Höyrystyspaineen ohjaus 68 Kuva 41 Automaattinen kesä/talvi-toimintatila 71 Kuva 42 Sulatuslogiikka 74 Kuva 43 LAN-verkko RC GROUP S.p.A. SW_CDZ_0708_FI 3

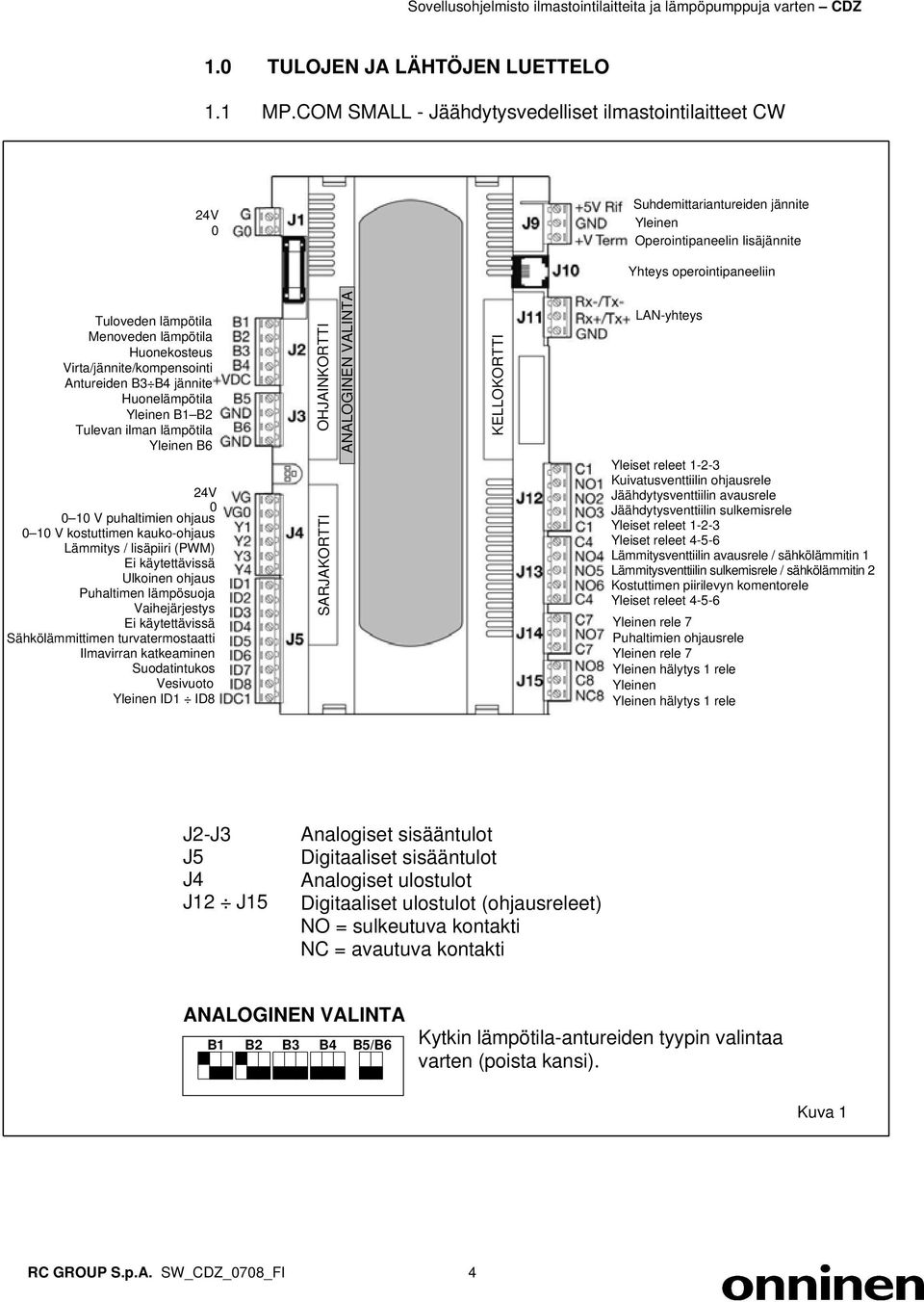

4 1.0 TULOJEN JA LÄHTÖJEN LUETTELO 1.1 MP.COM SMALL - Jäähdytysvedelliset ilmastointilaitteet CW 24V 0 Suhdemittariantureiden jännite Yleinen Operointipaneelin lisäjännite Yhteys operointipaneeliin Tuloveden lämpötila Menoveden lämpötila Huonekosteus Virta/jännite/kompensointi Antureiden B3 B4 jännite Huonelämpötila Yleinen B1 B2 Tulevan ilman lämpötila Yleinen B6 24V V puhaltimien ohjaus 0 10 V kostuttimen kauko-ohjaus Lämmitys / lisäpiiri (PWM) käytettävissä Ulkoinen ohjaus Puhaltimen lämpösuoja Vaihejärjestys käytettävissä Sähkölämmittimen turvatermostaatti Ilmavirran katkeaminen Suodatintukos Vesivuoto Yleinen ID1 ID8 OHJAINKORTTI ANALOGINEN VALINTA SARJAKORTTI KELLOKORTTI LAN-yhteys Yleiset releet Kuivatusventtiilin ohjausrele Jäähdytysventtiilin avausrele Jäähdytysventtiilin sulkemisrele Yleiset releet Yleiset releet Lämmitysventtiilin avausrele / sähkölämmitin 1 Lämmitysventtiilin sulkemisrele / sähkölämmitin 2 Kostuttimen piirilevyn komentorele Yleiset releet Yleinen rele 7 Puhaltimien ohjausrele Yleinen rele 7 Yleinen hälytys 1 rele Yleinen Yleinen hälytys 1 rele J2-J3 J5 J4 J12 J15 Analogiset sisääntulot Digitaaliset sisääntulot Analogiset ulostulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti ANALOGINEN VALINTA B1 B2 B3 B4 B5/B6 Kytkin lämpötila-antureiden tyypin valintaa varten (poista kansi). Kuva 1 RC GROUP S.p.A. SW_CDZ_0708_FI 4

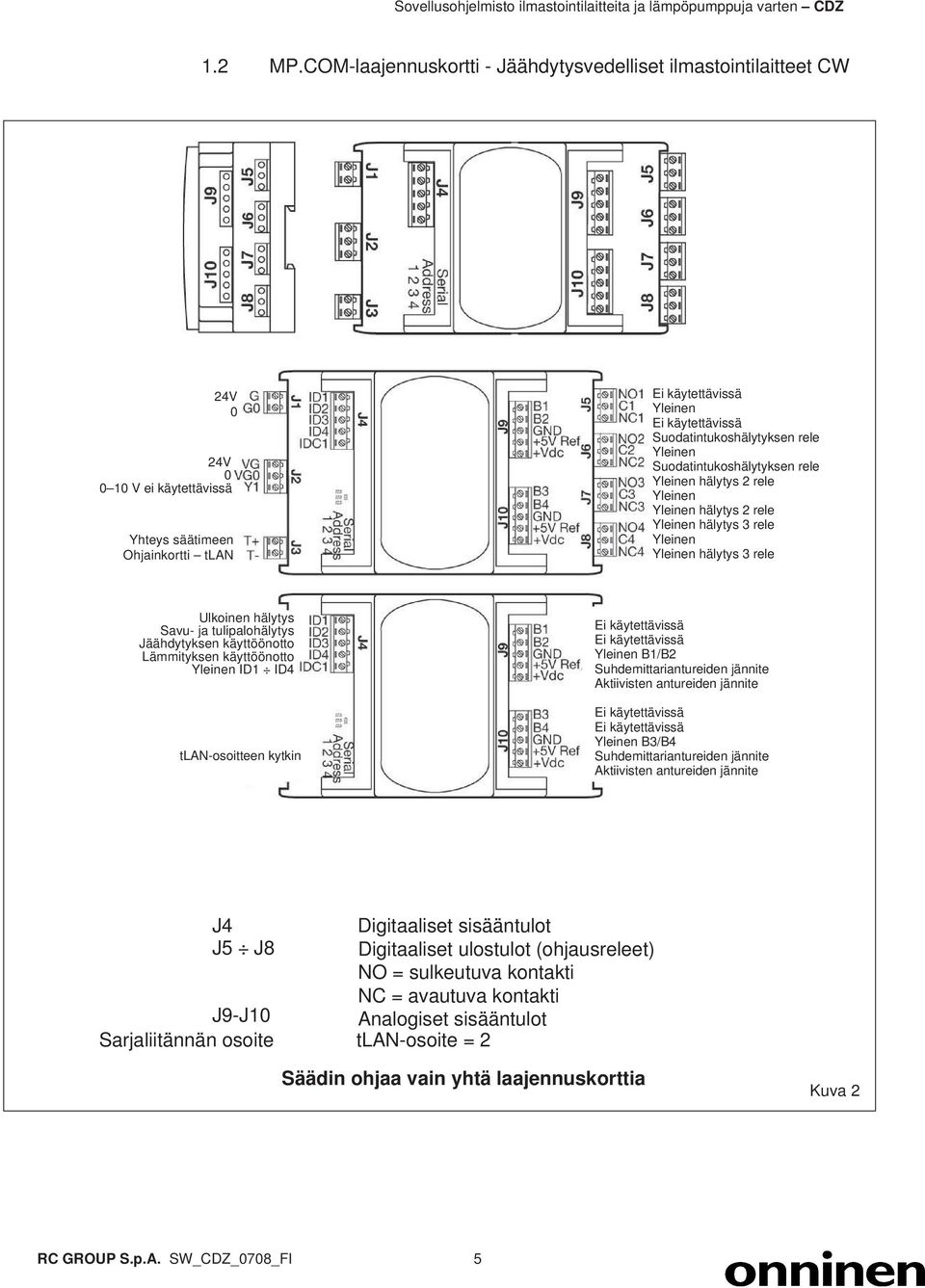

5 1.2 MP.COM-laajennuskortti - Jäähdytysvedelliset ilmastointilaitteet CW 24V 0 24V V ei käytettävissä Yhteys säätimeen Ohjainkortti tlan käytettävissä Yleinen käytettävissä Suodatintukoshälytyksen rele Yleinen Suodatintukoshälytyksen rele Yleinen hälytys 2 rele Yleinen Yleinen hälytys 2 rele Yleinen hälytys 3 rele Yleinen Yleinen hälytys 3 rele Ulkoinen hälytys Savu- ja tulipalohälytys Jäähdytyksen käyttöönotto Lämmityksen käyttöönotto Yleinen ID1 ID4 tlan-osoitteen kytkin käytettävissä käytettävissä Yleinen B1/B2 Suhdemittariantureiden jännite Aktiivisten antureiden jännite käytettävissä käytettävissä Yleinen B3/B4 Suhdemittariantureiden jännite Aktiivisten antureiden jännite J4 J5 J8 J9-J10 Sarjaliitännän osoite tlan-osoite = 2 Digitaaliset sisääntulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti Analogiset sisääntulot Säädin ohjaa vain yhtä laajennuskorttia Kuva 2 RC GROUP S.p.A. SW_CDZ_0708_FI 5

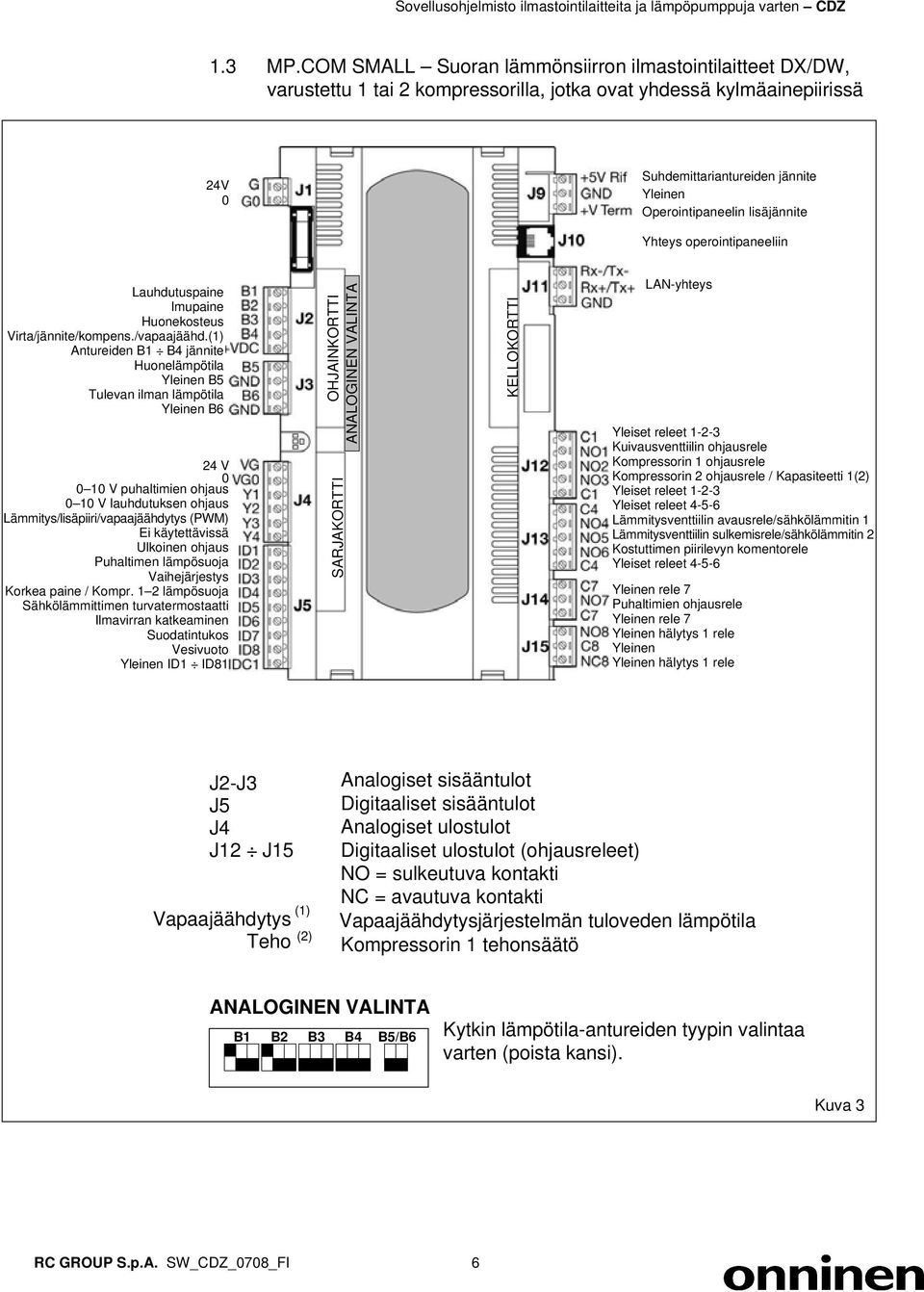

6 1.3 MP.COM SMALL Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 24V 0 Suhdemittariantureiden jännite Yleinen Operointipaneelin lisäjännite Yhteys operointipaneeliin Lauhdutuspaine Imupaine Huonekosteus Virta/jännite/kompens./vapaajäähd.(1) Antureiden B1 B4 jännite Huonelämpötila Yleinen B5 Tulevan ilman lämpötila Yleinen B6 24 V V puhaltimien ohjaus 0 10 V lauhdutuksen ohjaus Lämmitys/lisäpiiri/vapaajäähdytys (PWM) käytettävissä Ulkoinen ohjaus Puhaltimen lämpösuoja Vaihejärjestys Korkea paine / Kompr. 1 2 lämpösuoja Sähkölämmittimen turvatermostaatti Ilmavirran katkeaminen Suodatintukos Vesivuoto Yleinen ID1 ID81 SARJAKORTTI OHJAINKORTTI ANALOGINEN VALINTA KELLOKORTTI LAN-yhteys Yleiset releet Kuivausventtiilin ohjausrele Kompressorin 1 ohjausrele Kompressorin 2 ohjausrele / Kapasiteetti 1(2) Yleiset releet Yleiset releet Lämmitysventtiilin avausrele/sähkölämmitin 1 Lämmitysventtiilin sulkemisrele/sähkölämmitin 2 Kostuttimen piirilevyn komentorele Yleiset releet Yleinen rele 7 Puhaltimien ohjausrele Yleinen rele 7 Yleinen hälytys 1 rele Yleinen Yleinen hälytys 1 rele J2-J3 J5 J4 J12 J15 Analogiset sisääntulot Digitaaliset sisääntulot Analogiset ulostulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti Vapaajäähdytysjärjestelmän tuloveden lämpötila Vapaajäähdytys (1) Teho (2) Kompressorin 1 tehonsäätö ANALOGINEN VALINTA B1 B2 B3 B4 B5/B6 Kytkin lämpötila-antureiden tyypin valintaa varten (poista kansi). Kuva 3 RC GROUP S.p.A. SW_CDZ_0708_FI 6

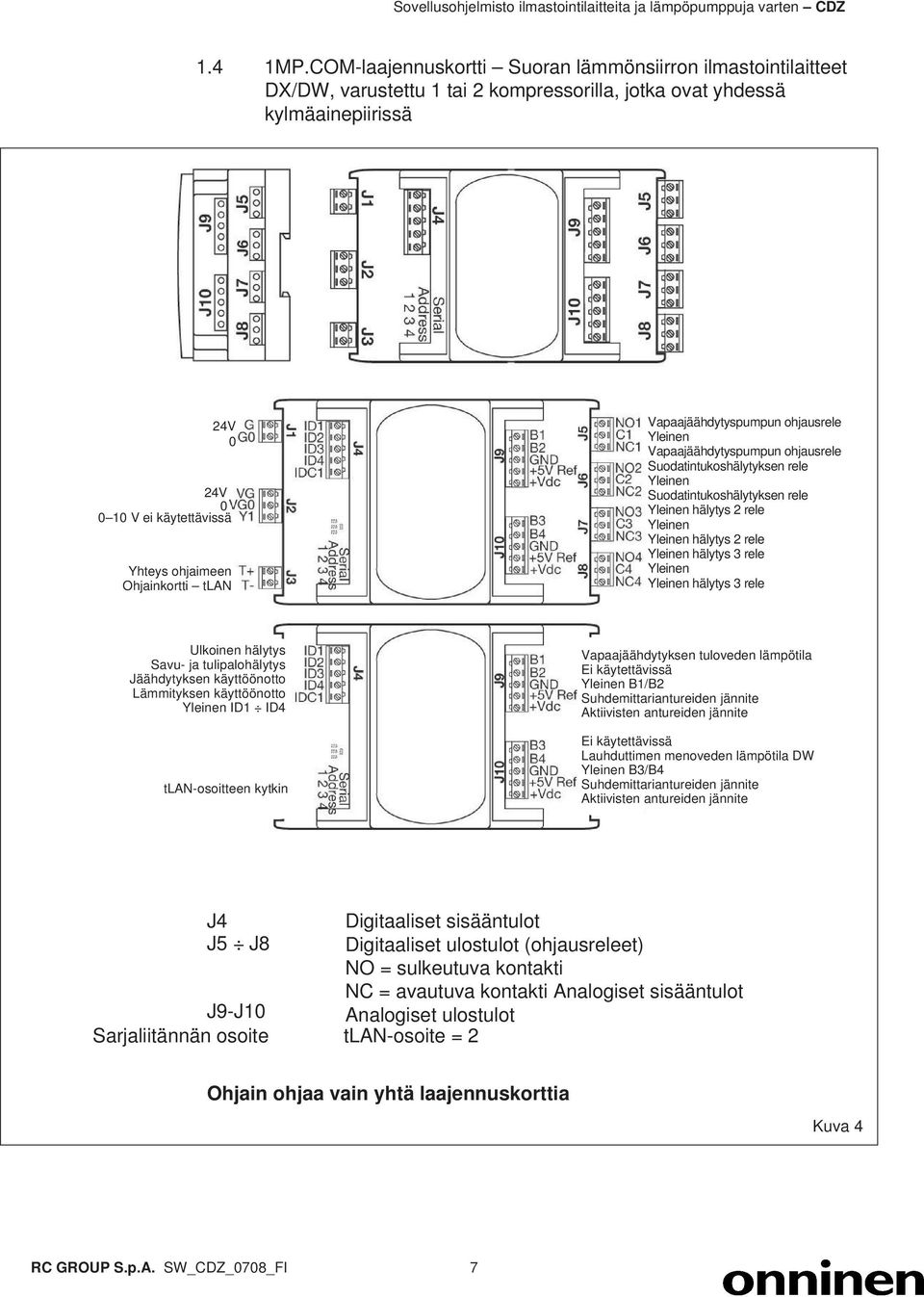

7 1.4 1MP.COM-laajennuskortti Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 24V 0 24V V ei käytettävissä Yhteys ohjaimeen Ohjainkortti tlan Vapaajäähdytyspumpun ohjausrele Yleinen Vapaajäähdytyspumpun ohjausrele Suodatintukoshälytyksen rele Yleinen Suodatintukoshälytyksen rele Yleinen hälytys 2 rele Yleinen Yleinen hälytys 2 rele Yleinen hälytys 3 rele Yleinen Yleinen hälytys 3 rele Ulkoinen hälytys Savu- ja tulipalohälytys Jäähdytyksen käyttöönotto Lämmityksen käyttöönotto Yleinen ID1 ID4 tlan-osoitteen kytkin Vapaajäähdytyksen tuloveden lämpötila käytettävissä Yleinen B1/B2 Suhdemittariantureiden jännite Aktiivisten antureiden jännite käytettävissä Lauhduttimen menoveden lämpötila DW Yleinen B3/B4 Suhdemittariantureiden jännite Aktiivisten antureiden jännite J4 J5 J8 J9-J10 Sarjaliitännän osoite tlan-osoite = 2 Digitaaliset sisääntulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti Analogiset sisääntulot Analogiset ulostulot Ohjain ohjaa vain yhtä laajennuskorttia Kuva 4 RC GROUP S.p.A. SW_CDZ_0708_FI 7

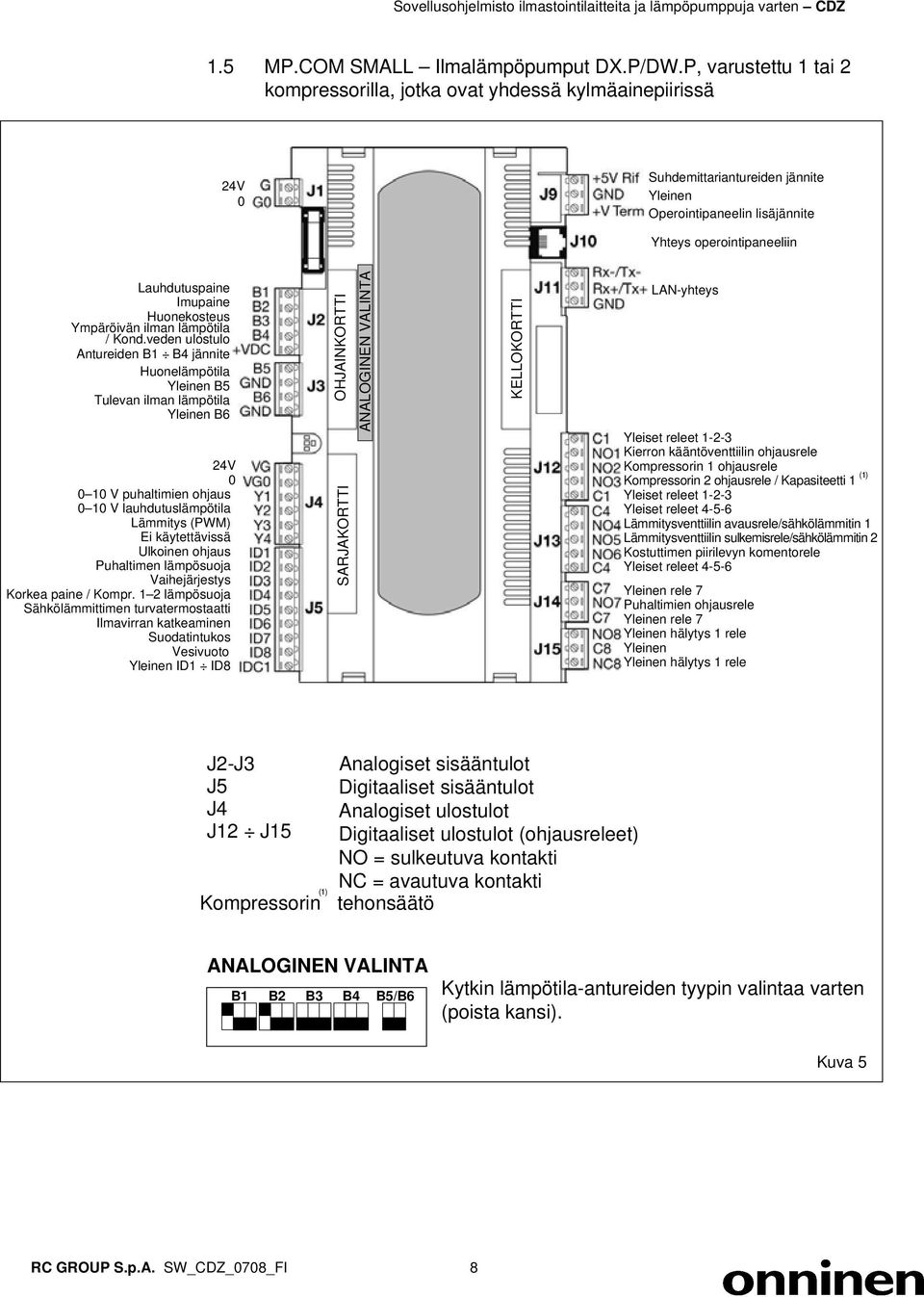

8 1.5 MP.COM SMALL Ilmalämpöpumput DX.P/DW.P, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 24V 0 Suhdemittariantureiden jännite Yleinen Operointipaneelin lisäjännite Yhteys operointipaneeliin Lauhdutuspaine Imupaine Huonekosteus Ympäröivän ilman lämpötila / Kond.veden ulostulo Antureiden B1 B4 jännite Huonelämpötila Yleinen B5 Tulevan ilman lämpötila Yleinen B6 24V V puhaltimien ohjaus 0 10 V lauhdutuslämpötila Lämmitys (PWM) käytettävissä Ulkoinen ohjaus Puhaltimen lämpösuoja Vaihejärjestys Korkea paine / Kompr. 1 2 lämpösuoja Sähkölämmittimen turvatermostaatti Ilmavirran katkeaminen Suodatintukos Vesivuoto Yleinen ID1 ID8 SARJAKORTTI OHJAINKORTTI ANALOGINEN VALINTA KELLOKORTTI LAN-yhteys Yleiset releet Kierron kääntöventtiilin ohjausrele Kompressorin 1 ohjausrele (1) Kompressorin 2 ohjausrele / Kapasiteetti 1 Yleiset releet Yleiset releet Lämmitysventtiilin avausrele/sähkölämmitin 1 Lämmitysventtiilin sulkemisrele/sähkölämmitin 2 Kostuttimen piirilevyn komentorele Yleiset releet Yleinen rele 7 Puhaltimien ohjausrele Yleinen rele 7 Yleinen hälytys 1 rele Yleinen Yleinen hälytys 1 rele J2-J3 J5 J4 J12 J15 (1) Kompressorin tehonsäätö Analogiset sisääntulot Digitaaliset sisääntulot Analogiset ulostulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti ANALOGINEN VALINTA B1 B2 B3 B4 B5/B6 Kytkin lämpötila-antureiden tyypin valintaa varten (poista kansi). Kuva 5 RC GROUP S.p.A. SW_CDZ_0708_FI 8

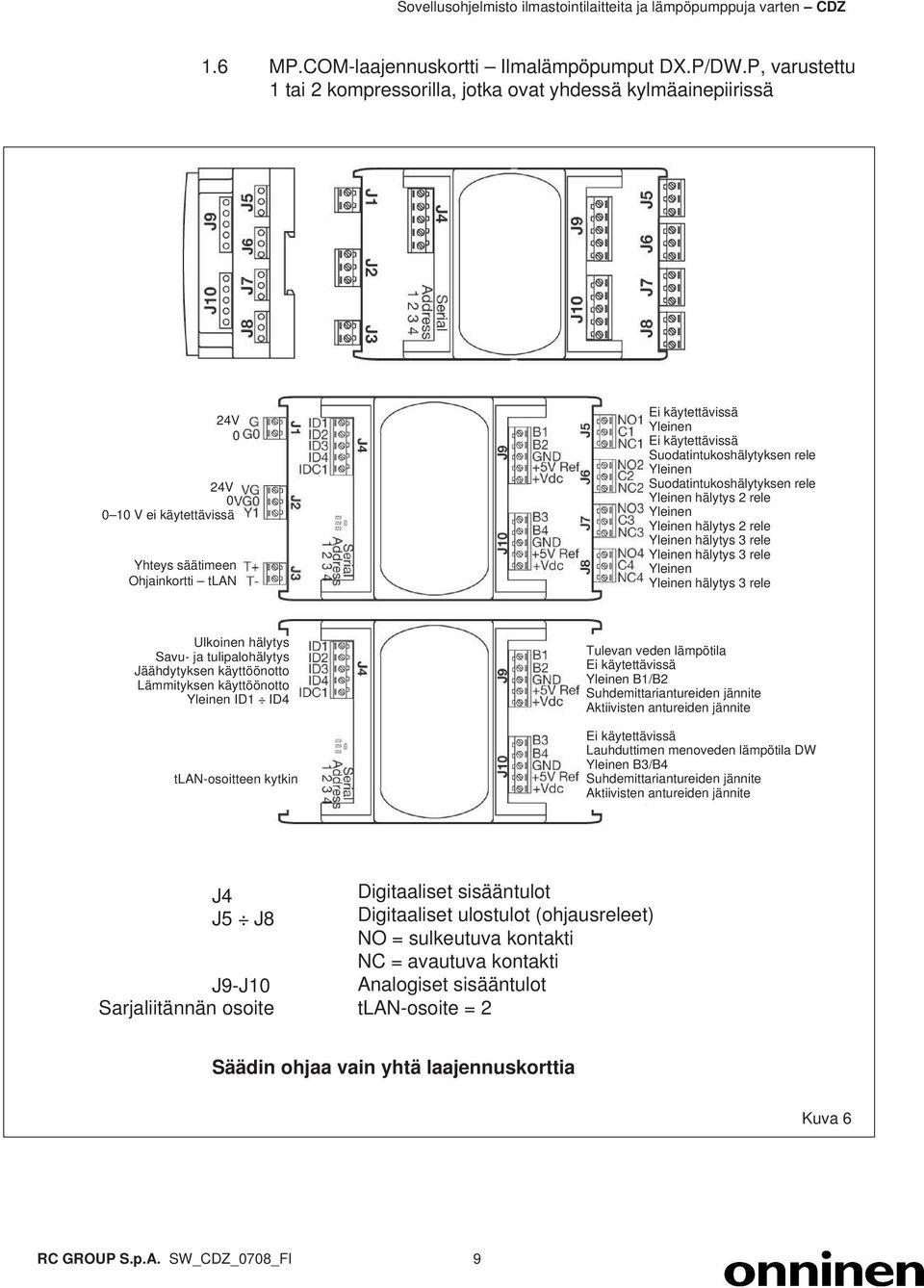

9 1.6 MP.COM-laajennuskortti Ilmalämpöpumput DX.P/DW.P, varustettu 1 tai 2 kompressorilla, jotka ovat yhdessä kylmäainepiirissä 24V 0 24V V ei käytettävissä Yhteys säätimeen Ohjainkortti tlan käytettävissä Yleinen käytettävissä Suodatintukoshälytyksen rele Yleinen Suodatintukoshälytyksen rele Yleinen hälytys 2 rele Yleinen Yleinen hälytys 2 rele Yleinen hälytys 3 rele Yleinen hälytys 3 rele Yleinen Yleinen hälytys 3 rele Ulkoinen hälytys Savu- ja tulipalohälytys Jäähdytyksen käyttöönotto Lämmityksen käyttöönotto Yleinen ID1 ID4 tlan-osoitteen kytkin Tulevan veden lämpötila käytettävissä Yleinen B1/B2 Suhdemittariantureiden jännite Aktiivisten antureiden jännite käytettävissä Lauhduttimen menoveden lämpötila DW Yleinen B3/B4 Suhdemittariantureiden jännite Aktiivisten antureiden jännite J4 J5 J8 J9-J10 Sarjaliitännän osoite Digitaaliset sisääntulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti Analogiset sisääntulot tlan-osoite = 2 Säädin ohjaa vain yhtä laajennuskorttia Kuva 6 RC GROUP S.p.A. SW_CDZ_0708_FI 9

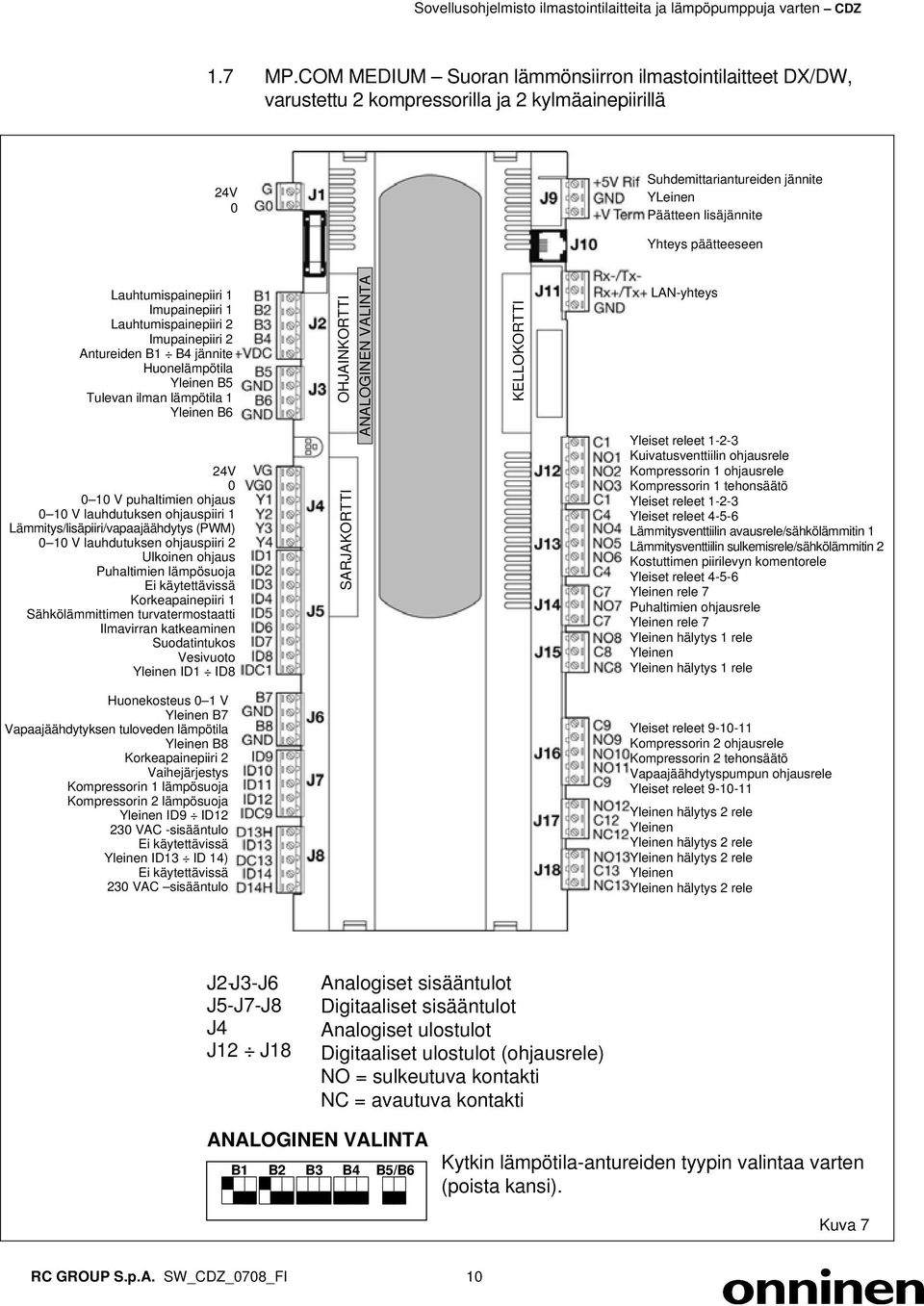

10 1.7 MP.COM MEDIUM Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 2 kompressorilla ja 2 kylmäainepiirillä 24V 0 Suhdemittariantureiden jännite YLeinen Päätteen lisäjännite Yhteys päätteeseen Lauhtumispainepiiri 1 Imupainepiiri 1 Lauhtumispainepiiri 2 Imupainepiiri 2 Antureiden B1 B4 jännite Huonelämpötila Yleinen B5 Tulevan ilman lämpötila 1 Yleinen B6 24V V puhaltimien ohjaus 0 10 V lauhdutuksen ohjauspiiri 1 Lämmitys/lisäpiiri/vapaajäähdytys (PWM) 0 10 V lauhdutuksen ohjauspiiri 2 Ulkoinen ohjaus Puhaltimien lämpösuoja käytettävissä Korkeapainepiiri 1 Sähkölämmittimen turvatermostaatti Ilmavirran katkeaminen Suodatintukos Vesivuoto Yleinen ID1 ID8 SARJAKORTTI OHJAINKORTTI ANALOGINEN VALINTA KELLOKORTTI LAN-yhteys Yleiset releet Kuivatusventtiilin ohjausrele Kompressorin 1 ohjausrele Kompressorin 1 tehonsäätö Yleiset releet Yleiset releet Lämmitysventtiilin avausrele/sähkölämmitin 1 Lämmitysventtiilin sulkemisrele/sähkölämmitin 2 Kostuttimen piirilevyn komentorele Yleiset releet Yleinen rele 7 Puhaltimien ohjausrele Yleinen rele 7 Yleinen hälytys 1 rele Yleinen Yleinen hälytys 1 rele Huonekosteus 0 1 V Yleinen B7 Vapaajäähdytyksen tuloveden lämpötila Yleinen B8 Korkeapainepiiri 2 Vaihejärjestys Kompressorin 1 lämpösuoja Kompressorin 2 lämpösuoja Yleinen ID9 ID VAC -sisääntulo käytettävissä Yleinen ID13 ID 14) käytettävissä 230 VAC sisääntulo Yleiset releet Kompressorin 2 ohjausrele Kompressorin 2 tehonsäätö Vapaajäähdytyspumpun ohjausrele Yleiset releet Yleinen hälytys 2 rele Yleinen Yleinen hälytys 2 rele Yleinen hälytys 2 rele Yleinen Yleinen hälytys 2 rele J2-J3-J6 J5-J7-J8 J4 J12 J18 Analogiset sisääntulot Digitaaliset sisääntulot Analogiset ulostulot Digitaaliset ulostulot (ohjausrele) NO = sulkeutuva kontakti NC = avautuva kontakti ANALOGINEN VALINTA B1 B2 B3 B4 B5/B6 Kytkin lämpötila-antureiden tyypin valintaa varten (poista kansi). Kuva 7 RC GROUP S.p.A. SW_CDZ_0708_FI 10

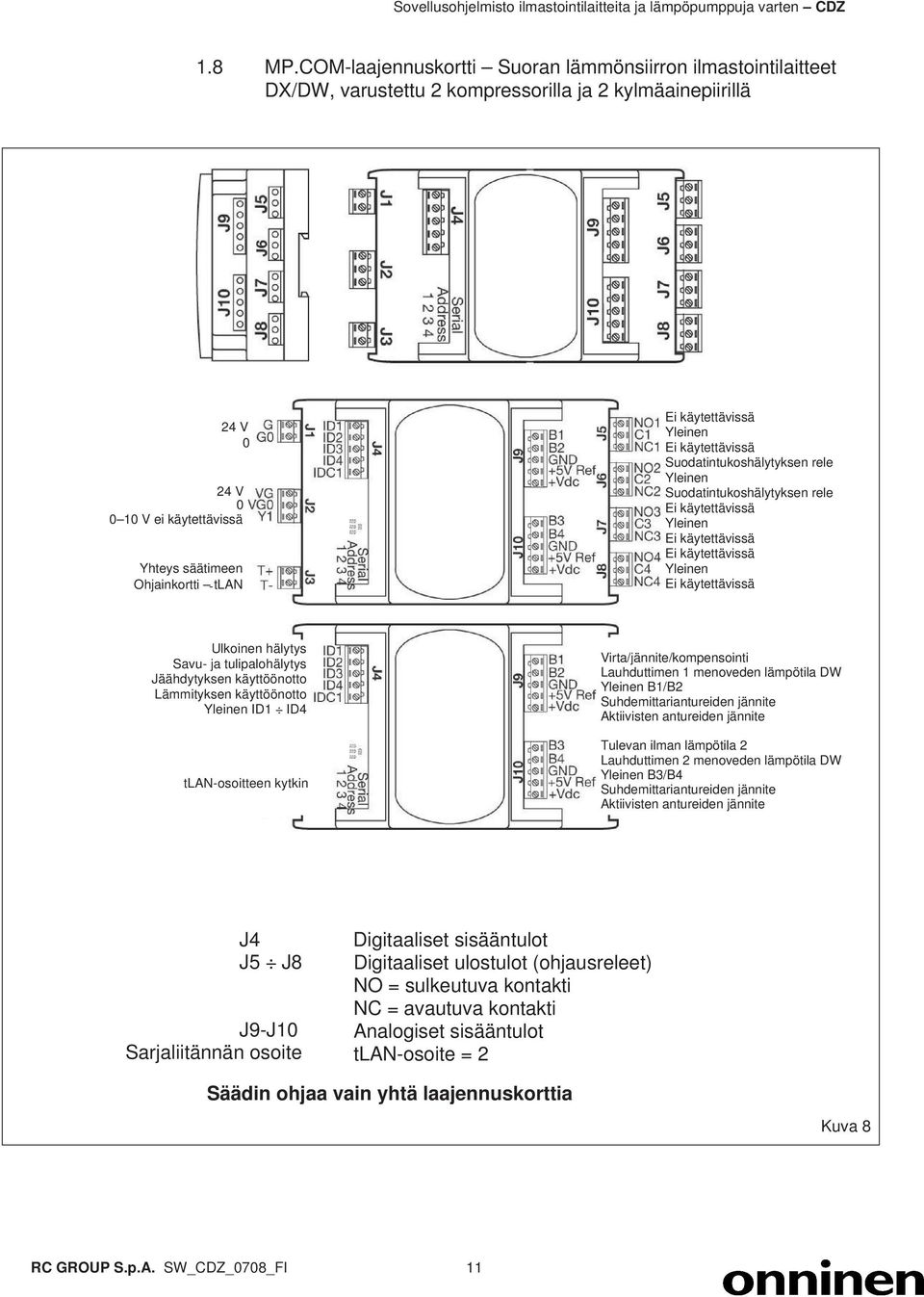

11 1.8 MP.COM-laajennuskortti Suoran lämmönsiirron ilmastointilaitteet DX/DW, varustettu 2 kompressorilla ja 2 kylmäainepiirillä 24 V 0 24 V V ei käytettävissä Yhteys säätimeen Ohjainkortti tlan - käytettävissä Yleinen käytettävissä Suodatintukoshälytyksen rele Yleinen Suodatintukoshälytyksen rele käytettävissä Yleinen käytettävissä käytettävissä Yleinen käytettävissä Ulkoinen hälytys Savu- ja tulipalohälytys Jäähdytyksen käyttöönotto Lämmityksen käyttöönotto Yleinen ID1 ID4 tlan-osoitteen kytkin Virta/jännite/kompensointi Lauhduttimen 1 menoveden lämpötila DW Yleinen B1/B2 Suhdemittariantureiden jännite Aktiivisten antureiden jännite Tulevan ilman lämpötila 2 Lauhduttimen 2 menoveden lämpötila DW Yleinen B3/B4 Suhdemittariantureiden jännite Aktiivisten antureiden jännite J4 J5 J8 J9-J10 Sarjaliitännän osoite Digitaaliset sisääntulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti Analogiset sisääntulot tlan-osoite = 2 Säädin ohjaa vain yhtä laajennuskorttia Kuva 8 RC GROUP S.p.A. SW_CDZ_0708_FI 11

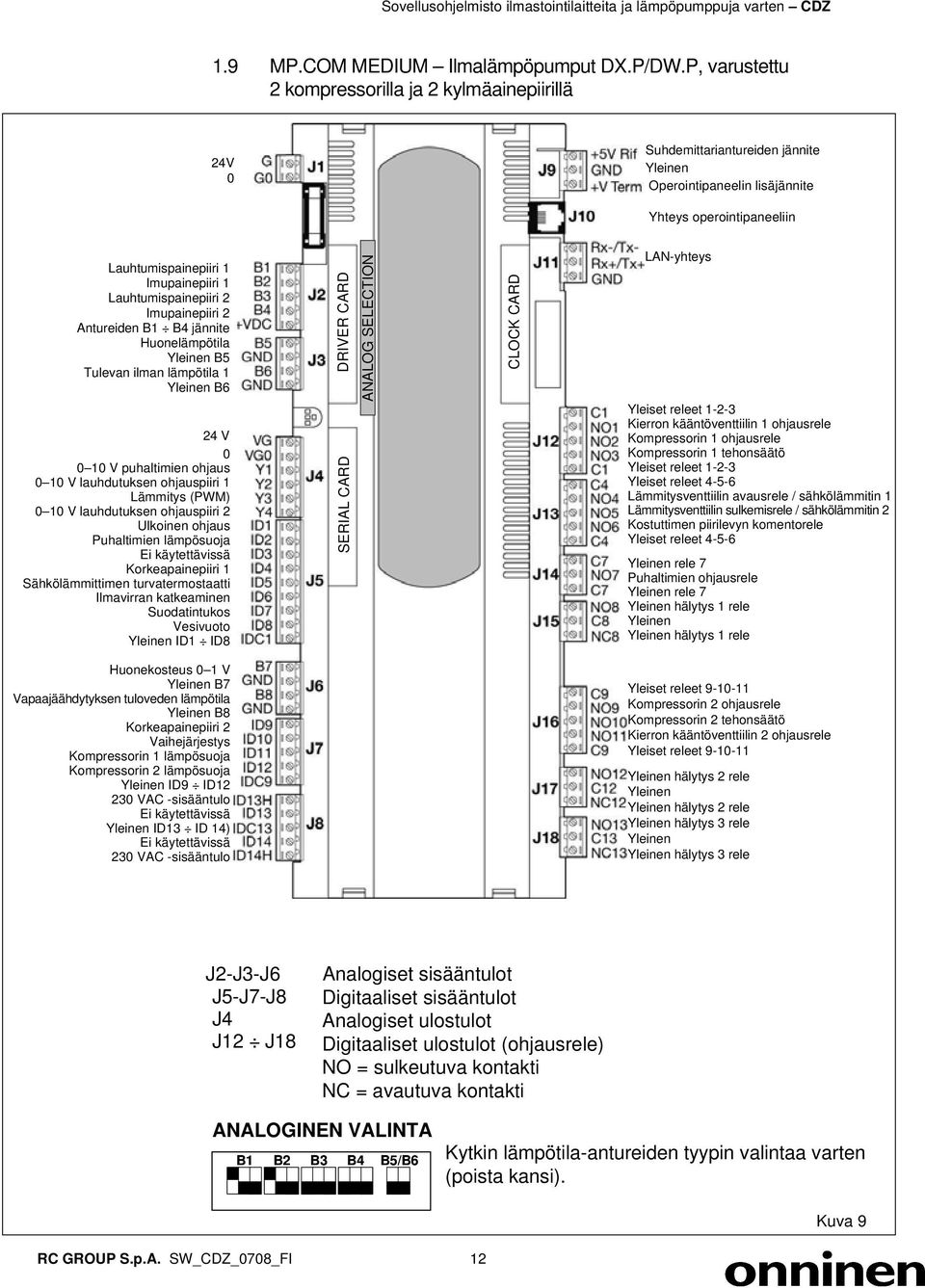

12 1.9 MP.COM MEDIUM Ilmalämpöpumput DX.P/DW.P, varustettu 2 kompressorilla ja 2 kylmäainepiirillä 24V 0 Suhdemittariantureiden jännite Yleinen Operointipaneelin lisäjännite Yhteys operointipaneeliin Lauhtumispainepiiri 1 Imupainepiiri 1 Lauhtumispainepiiri 2 Imupainepiiri 2 Antureiden B1 B4 jännite Huonelämpötila Yleinen B5 Tulevan ilman lämpötila 1 Yleinen B6 24 V V puhaltimien ohjaus 0 10 V lauhdutuksen ohjauspiiri 1 Lämmitys (PWM) 0 10 V lauhdutuksen ohjauspiiri 2 Ulkoinen ohjaus Puhaltimien lämpösuoja käytettävissä Korkeapainepiiri 1 Sähkölämmittimen turvatermostaatti Ilmavirran katkeaminen Suodatintukos Vesivuoto Yleinen ID1 ID8 SERIAL CARD DRIVER CARD ANALOG SELECTION CLOCK CARD LAN-yhteys Yleiset releet Kierron kääntöventtiilin 1 ohjausrele Kompressorin 1 ohjausrele Kompressorin 1 tehonsäätö Yleiset releet Yleiset releet Lämmitysventtiilin avausrele / sähkölämmitin 1 Lämmitysventtiilin sulkemisrele / sähkölämmitin 2 Kostuttimen piirilevyn komentorele Yleiset releet Yleinen rele 7 Puhaltimien ohjausrele Yleinen rele 7 Yleinen hälytys 1 rele Yleinen Yleinen hälytys 1 rele Huonekosteus 0 1 V Yleinen B7 Vapaajäähdytyksen tuloveden lämpötila Yleinen B8 Korkeapainepiiri 2 Vaihejärjestys Kompressorin 1 lämpösuoja Kompressorin 2 lämpösuoja Yleinen ID9 ID VAC -sisääntulo käytettävissä Yleinen ID13 ID 14) käytettävissä 230 VAC -sisääntulo Yleiset releet Kompressorin 2 ohjausrele Kompressorin 2 tehonsäätö Kierron kääntöventtiilin 2 ohjausrele Yleiset releet Yleinen hälytys 2 rele Yleinen Yleinen hälytys 2 rele Yleinen hälytys 3 rele Yleinen Yleinen hälytys 3 rele J2-J3-J6 J5-J7-J8 J4 J12 J18 Analogiset sisääntulot Digitaaliset sisääntulot Analogiset ulostulot Digitaaliset ulostulot (ohjausrele) NO = sulkeutuva kontakti NC = avautuva kontakti ANALOGINEN VALINTA B1 B2 B3 B4 B5/B6 Kytkin lämpötila-antureiden tyypin valintaa varten (poista kansi). Kuva 9 RC GROUP S.p.A. SW_CDZ_0708_FI 12

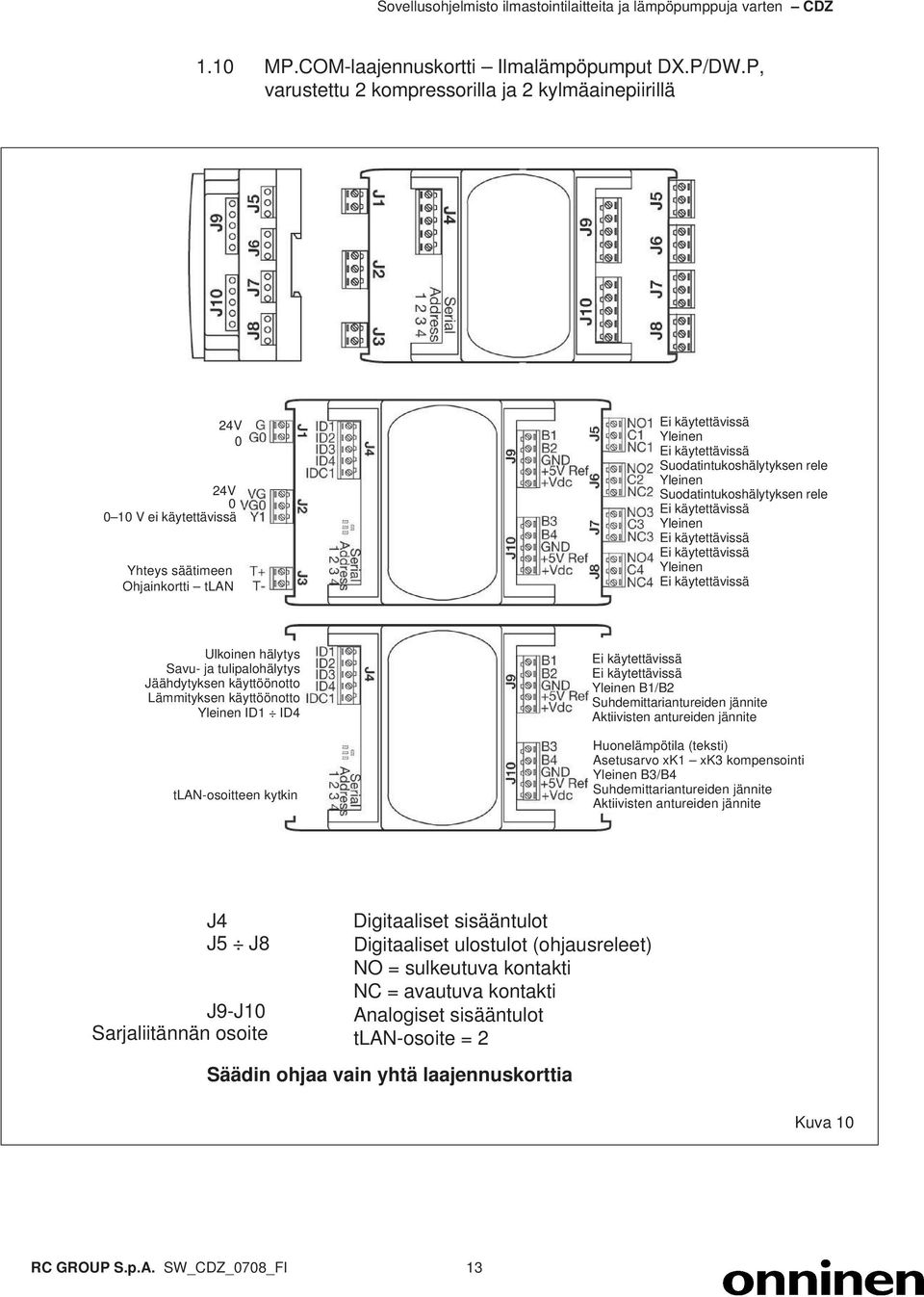

13 1.10 MP.COM-laajennuskortti Ilmalämpöpumput DX.P/DW.P, varustettu 2 kompressorilla ja 2 kylmäainepiirillä 24V 0 24V V ei käytettävissä Yhteys säätimeen Ohjainkortti tlan käytettävissä Yleinen käytettävissä Suodatintukoshälytyksen rele Yleinen Suodatintukoshälytyksen rele käytettävissä Yleinen käytettävissä käytettävissä Yleinen käytettävissä Ulkoinen hälytys Savu- ja tulipalohälytys Jäähdytyksen käyttöönotto Lämmityksen käyttöönotto Yleinen ID1 ID4 tlan-osoitteen kytkin käytettävissä käytettävissä Yleinen B1/B2 Suhdemittariantureiden jännite Aktiivisten antureiden jännite Huonelämpötila (teksti) Asetusarvo xk1 xk3 kompensointi Yleinen B3/B4 Suhdemittariantureiden jännite Aktiivisten antureiden jännite J4 J5 J8 J9-J10 Sarjaliitännän osoite Digitaaliset sisääntulot Digitaaliset ulostulot (ohjausreleet) NO = sulkeutuva kontakti NC = avautuva kontakti Analogiset sisääntulot tlan-osoite = 2 Säädin ohjaa vain yhtä laajennuskorttia Kuva 10 RC GROUP S.p.A. SW_CDZ_0708_FI 13

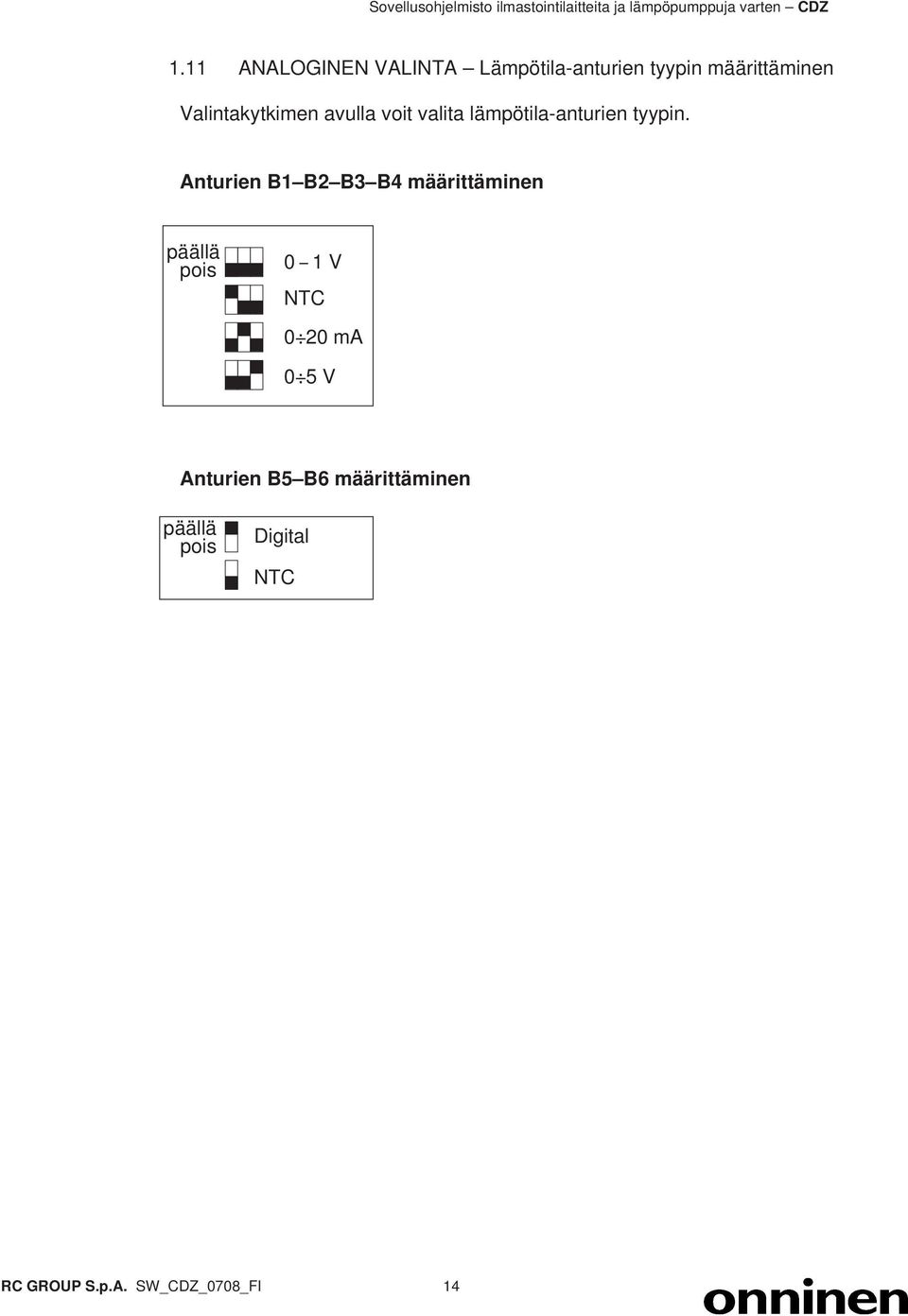

14 1.11 ANALOGINEN VALINTA Lämpötila-anturien tyypin määrittäminen Valintakytkimen avulla voit valita lämpötila-anturien tyypin. Anturien B1 B2 B3 B4 määrittäminen päällä pois 0 1 V NTC 0 20 ma 0 5 V Anturien B5 B6 määrittäminen päällä pois Digital NTC RC GROUP S.p.A. SW_CDZ_0708_FI 14

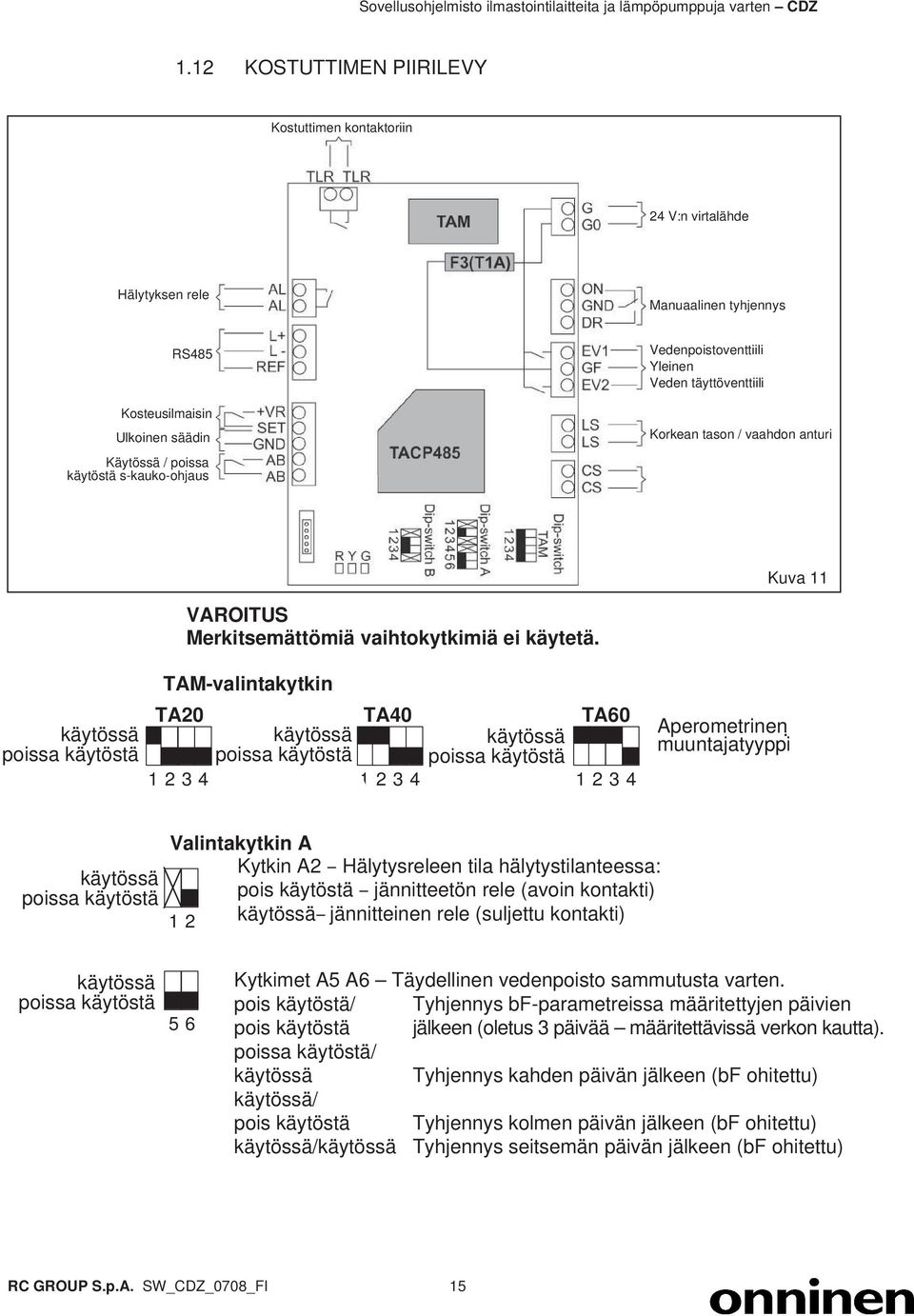

15 1.12 KOSTUTTIMEN PIIRILEVY Kostuttimen kontaktoriin 24 V:n virtalähde Hälytyksen rele Manuaalinen tyhjennys RS485 Kosteusilmaisin Ulkoinen säädin Käytössä / poissa käytöstä s-kauko-ohjaus Vedenpoistoventtiili Yleinen Veden täyttöventtiili Korkean tason / vaahdon anturi Kuva 11 VAROITUS Merkitsemättömiä vaihtokytkimiä ei käytetä. käytössä poissa käytöstä TAM-valintakytkin TA20 TA40 TA60 käytössä käytössä poissa käytöstä poissa käytöstä Aperometrinen muuntajatyyppi. käytössä poissa käytöstä Valintakytkin A Kytkin A2 Hälytysreleen tila hälytystilanteessa: pois käytöstä jännitteetön rele (avoin kontakti) 1 2 käytössä jännitteinen rele (suljettu kontakti) käytössä poissa käytöstä 5 6 Kytkimet A5 A6 Täydellinen vedenpoisto sammutusta varten. pois käytöstä/ Tyhjennys bf-parametreissa määritettyjen päivien pois käytöstä jälkeen (oletus 3 päivää määritettävissä verkon kautta). poissa käytöstä/ käytössä Tyhjennys kahden päivän jälkeen (bf ohitettu) käytössä/ pois käytöstä Tyhjennys kolmen päivän jälkeen (bf ohitettu) käytössä/käytössä Tyhjennys seitsemän päivän jälkeen (bf ohitettu) RC GROUP S.p.A. SW_CDZ_0708_FI 15

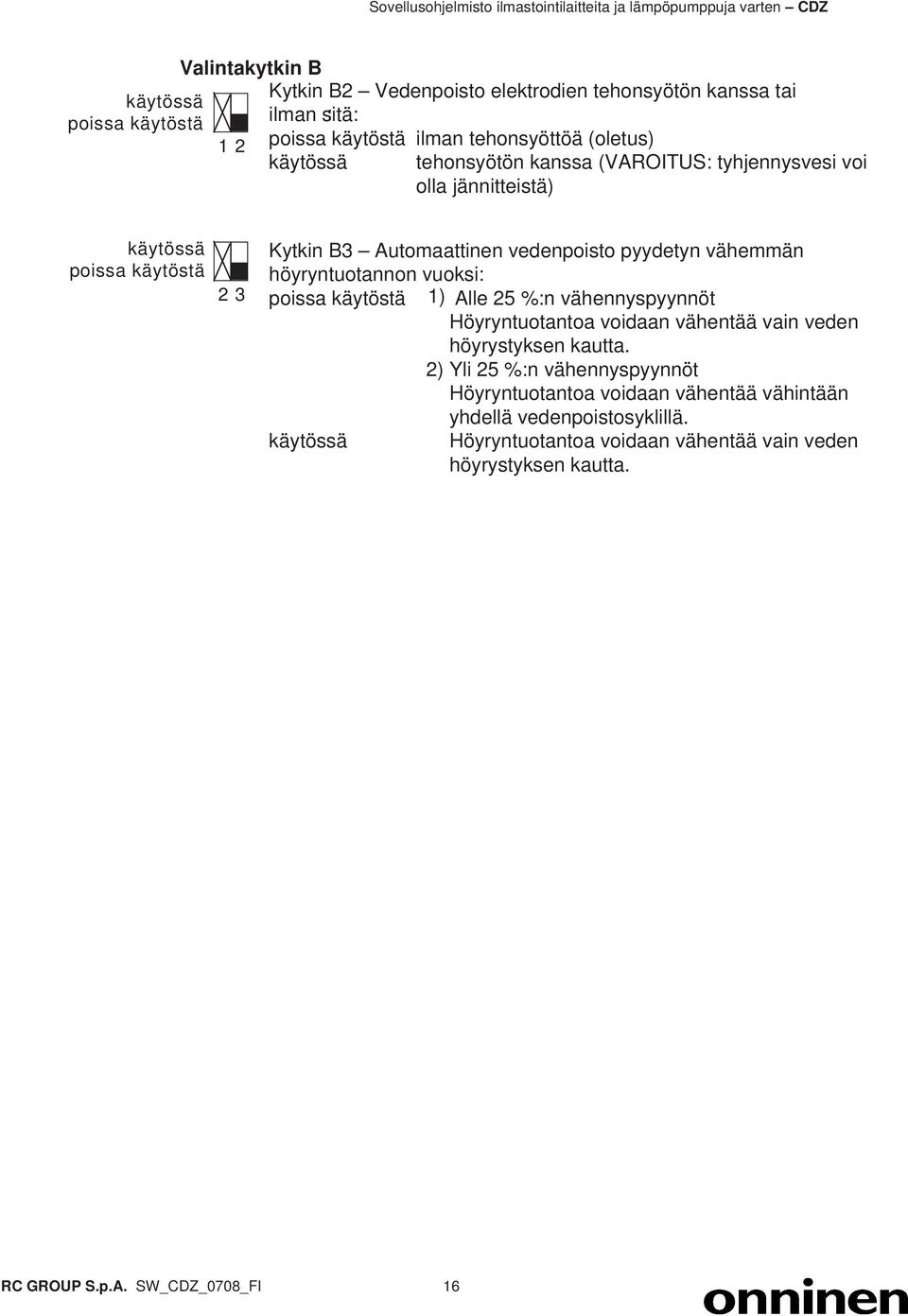

16 Valintakytkin B Kytkin B2 Vedenpoisto elektrodien tehonsyötön kanssa tai käytössä ilman sitä: : poissa käytöstä 1 2 poissa käytöstä ilman tehonsyöttöä (oletus) käytössä tehonsyötön kanssa (VAROITUS: tyhjennysvesi voi olla jännitteistä) käytössä poissa käytöstä 2 3 Kytkin B3 Automaattinen vedenpoisto pyydetyn vähemmän höyryntuotannon vuoksi: poissa käytöstä 1) Alle 25 %:n vähennyspyynnöt Höyryntuotantoa voidaan vähentää vain veden höyrystyksen kautta. 2) Yli 25 %:n vähennyspyynnöt Höyryntuotantoa voidaan vähentää vähintään yhdellä vedenpoistosyklillä. käytössä Höyryntuotantoa voidaan vähentää vain veden höyrystyksen kautta. RC GROUP S.p.A. SW_CDZ_0708_FI 16

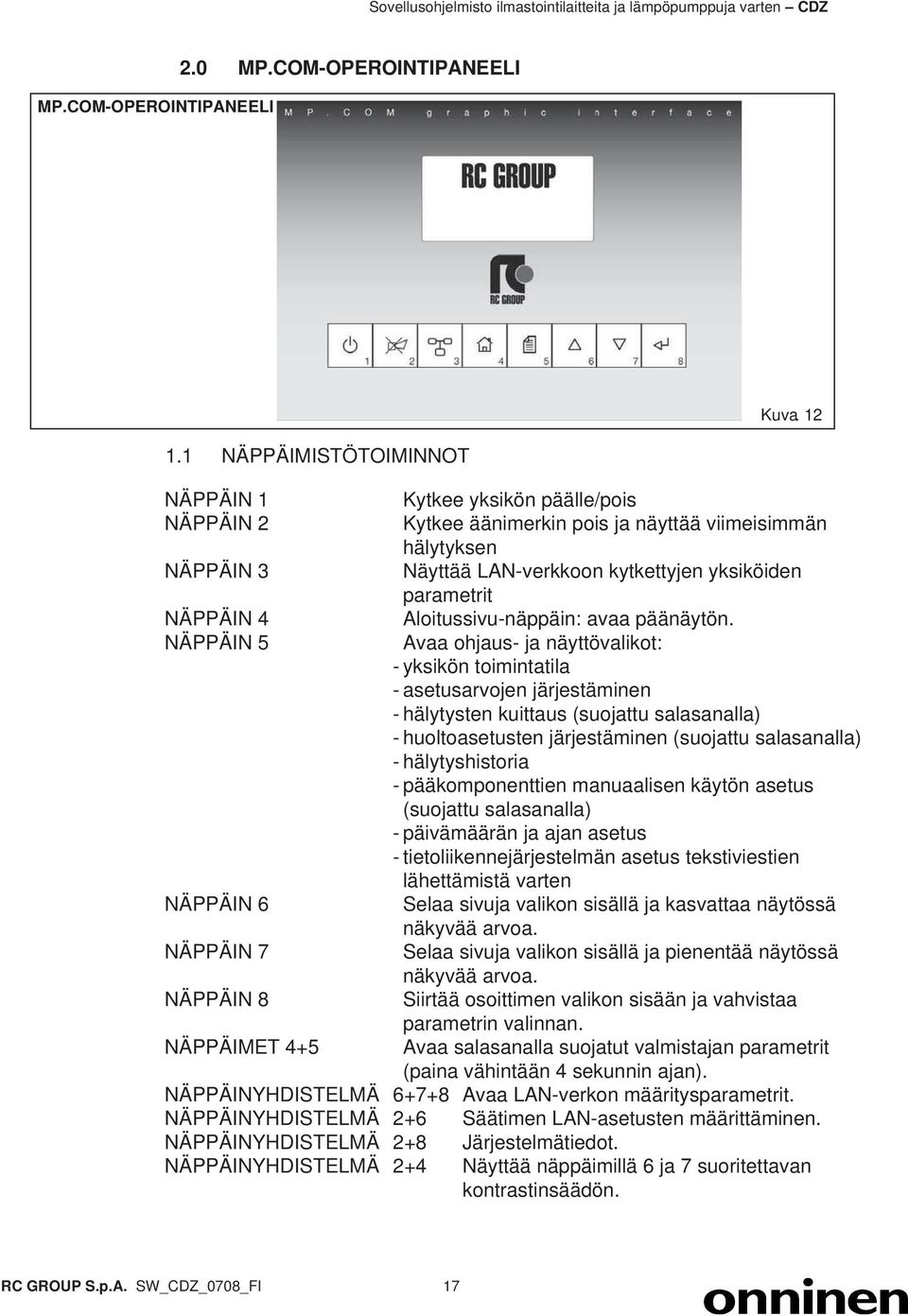

17 MP.COM-OPEROINTIPANEELI 2.0 MP.COM-OPEROINTIPANEELI 1.1 NÄPPÄIMISTÖTOIMINNOT Kuva. 12 NÄPPÄIN 1 Kytkee yksikön päälle/pois NÄPPÄIN 2 Kytkee äänimerkin pois ja näyttää viimeisimmän hälytyksen NÄPPÄIN 3 Näyttää LAN-verkkoon kytkettyjen yksiköiden parametrit NÄPPÄIN 4 Aloitussivu-näppäin: avaa päänäytön. NÄPPÄIN 5 Avaa ohjaus- ja näyttövalikot: - yksikön toimintatila - asetusarvojen järjestäminen - hälytysten kuittaus (suojattu salasanalla) - huoltoasetusten järjestäminen (suojattu salasanalla) - hälytyshistoria - pääkomponenttien manuaalisen käytön asetus (suojattu salasanalla) - päivämäärän ja ajan asetus - tietoliikennejärjestelmän asetus tekstiviestien lähettämistä varten NÄPPÄIN 6 Selaa sivuja valikon sisällä ja kasvattaa näytössä näkyvää arvoa. NÄPPÄIN 7 Selaa sivuja valikon sisällä ja pienentää näytössä näkyvää arvoa. NÄPPÄIN 8 Siirtää osoittimen valikon sisään ja vahvistaa parametrin valinnan. NÄPPÄIMET 4+5 Avaa salasanalla suojatut valmistajan parametrit (paina vähintään 4 sekunnin ajan). NÄPPÄINYHDISTELMÄ Avaa LAN-verkon määritysparametrit. NÄPPÄINYHDISTELMÄ 2+6 Säätimen LAN-asetusten määrittäminen. NÄPPÄINYHDISTELMÄ 2+8 Järjestelmätiedot. NÄPPÄINYHDISTELMÄ 2+4 Näyttää näppäimillä 6 ja 7 suoritettavan kontrastinsäädön. RC GROUP S.p.A. SW_CDZ_0708_FI 17

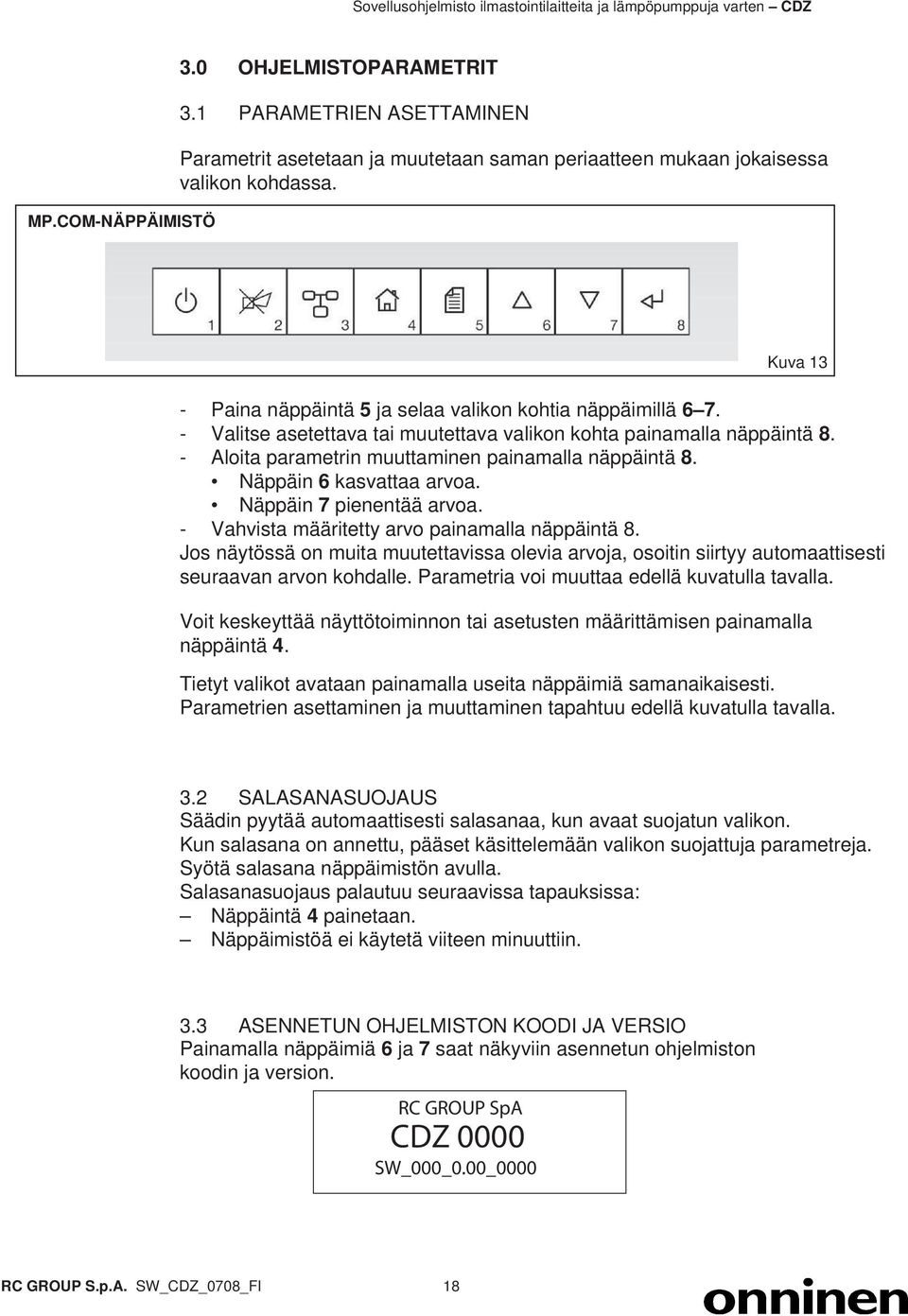

18 MP.COM-NÄPPÄIMISTÖ 3.0 OHJELMISTOPARAMETRIT 3.1 PARAMETRIEN ASETTAMINEN Parametrit asetetaan ja muutetaan saman periaatteen mukaan jokaisessa valikon kohdassa. Kuva 13 - Paina näppäintä 5 ja selaa valikon kohtia näppäimillä Valitse asetettava tai muutettava valikon kohta painamalla näppäintä 8. - Aloita parametrin muuttaminen painamalla näppäintä 8. Näppäin 6 kasvattaa arvoa. Näppäin 7 pienentää arvoa. - Vahvista määritetty arvo painamalla näppäintä 8. Jos näytössä on muita muutettavissa olevia arvoja, osoitin siirtyy automaattisesti seuraavan arvon kohdalle. Parametria voi muuttaa edellä kuvatulla tavalla. Voit keskeyttää näyttötoiminnon tai asetusten määrittämisen painamalla näppäintä 4. Tietyt valikot avataan painamalla useita näppäimiä samanaikaisesti. Parametrien asettaminen ja muuttaminen tapahtuu edellä kuvatulla tavalla. 3.2 SALASANASUOJAUS Säädin pyytää automaattisesti salasanaa, kun avaat suojatun valikon. Kun salasana on annettu, pääset käsittelemään valikon suojattuja parametreja. Syötä salasana näppäimistön avulla. Salasanasuojaus palautuu seuraavissa tapauksissa: Näppäintä 4 painetaan. Näppäimistöä ei käytetä viiteen minuuttiin. 3.3 ASENNETUN OHJELMISTON KOODI JA VERSIO Painamalla näppäimiä 6 ja 7 saat näkyviin asennetun ohjelmiston koodin ja. version. RC GROUP SpA CDZ 0000 SW_000_0.00_0000 RC GROUP S.p.A. SW_CDZ_0708_FI 18

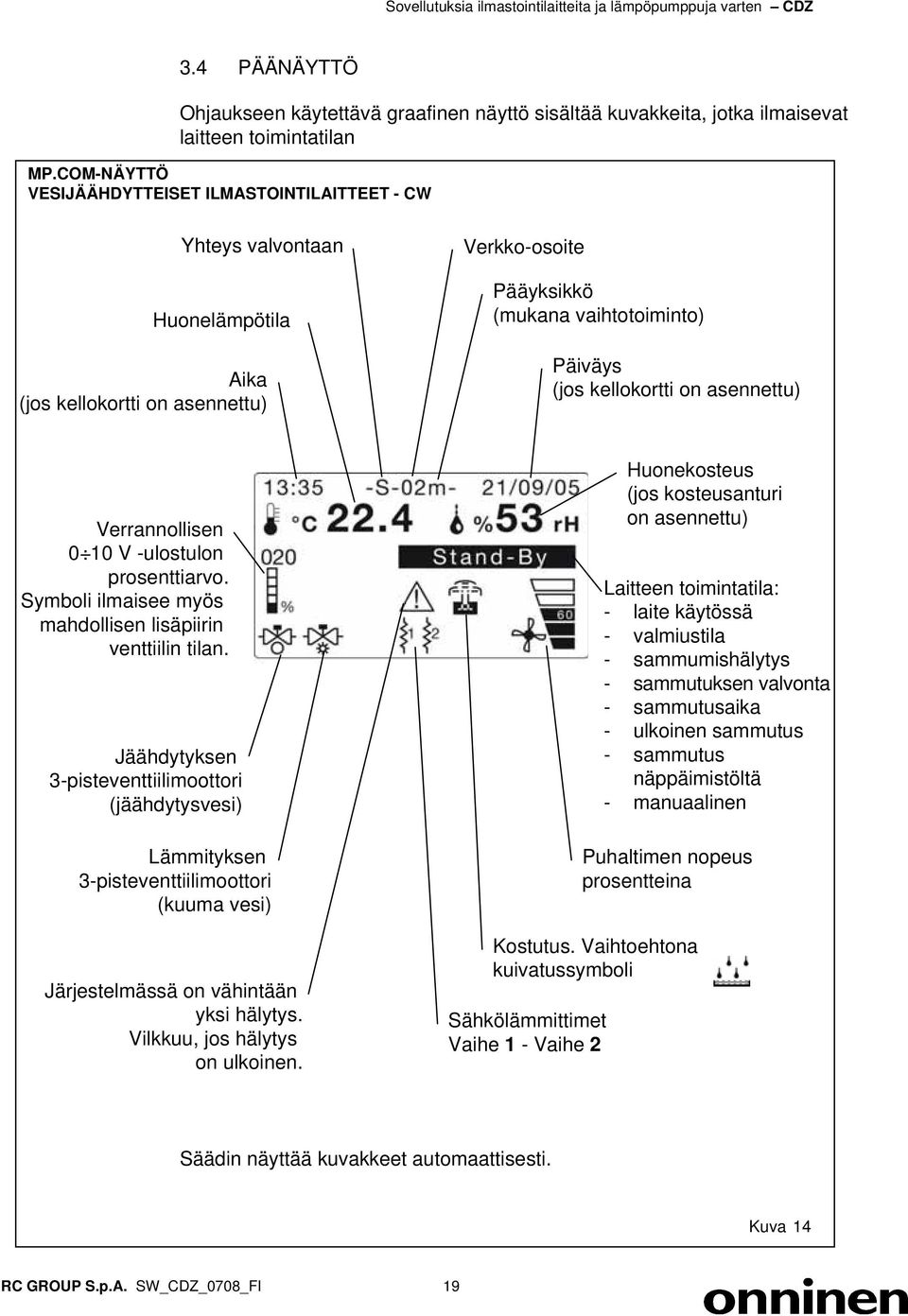

19 Sovellutuksia ilmastointilaitteita ja lämpöpumppuja varten CDZ 3.4 PÄÄNÄYTTÖ Ohjaukseen käytettävä graafinen näyttö sisältää kuvakkeita, jotka ilmaisevat laitteen toimintatilan MP.COM-NÄYTTÖ VESIJÄÄHDYTTEISET ILMASTOINTILAITTEET - CW Yhteys valvontaan Verkko-osoite Huonelämpötila Aika (jos kellokortti on asennettu) Pääyksikkö (mukana vaihtotoiminto) Päiväys (jos kellokortti on asennettu) Verrannollisen 0 10 V -ulostulon prosenttiarvo. Symboli ilmaisee myös mahdollisen lisäpiirin venttiilin tilan. Jäähdytyksen 3-pisteventtiilimoottori (jäähdytysvesi) Lämmityksen 3-pisteventtiilimoottori (kuuma vesi) Järjestelmässä on vähintään yksi hälytys. Vilkkuu, jos hälytys on ulkoinen. Sähkölämmittimet Vaihe 1 - Vaihe 2 Huonekosteus (jos kosteusanturi on asennettu) Puhaltimen nopeus prosentteina Kostutus. Vaihtoehtona kuivatussymboli Laitteen toimintatila: - laite käytössä - valmiustila - sammumishälytys - sammutuksen valvonta - sammutusaika - ulkoinen sammutus - sammutus näppäimistöltä - manuaalinen Säädin näyttää kuvakkeet automaattisesti. Kuva 14 RC GROUP S.p.A. SW_CDZ_0708_FI 19

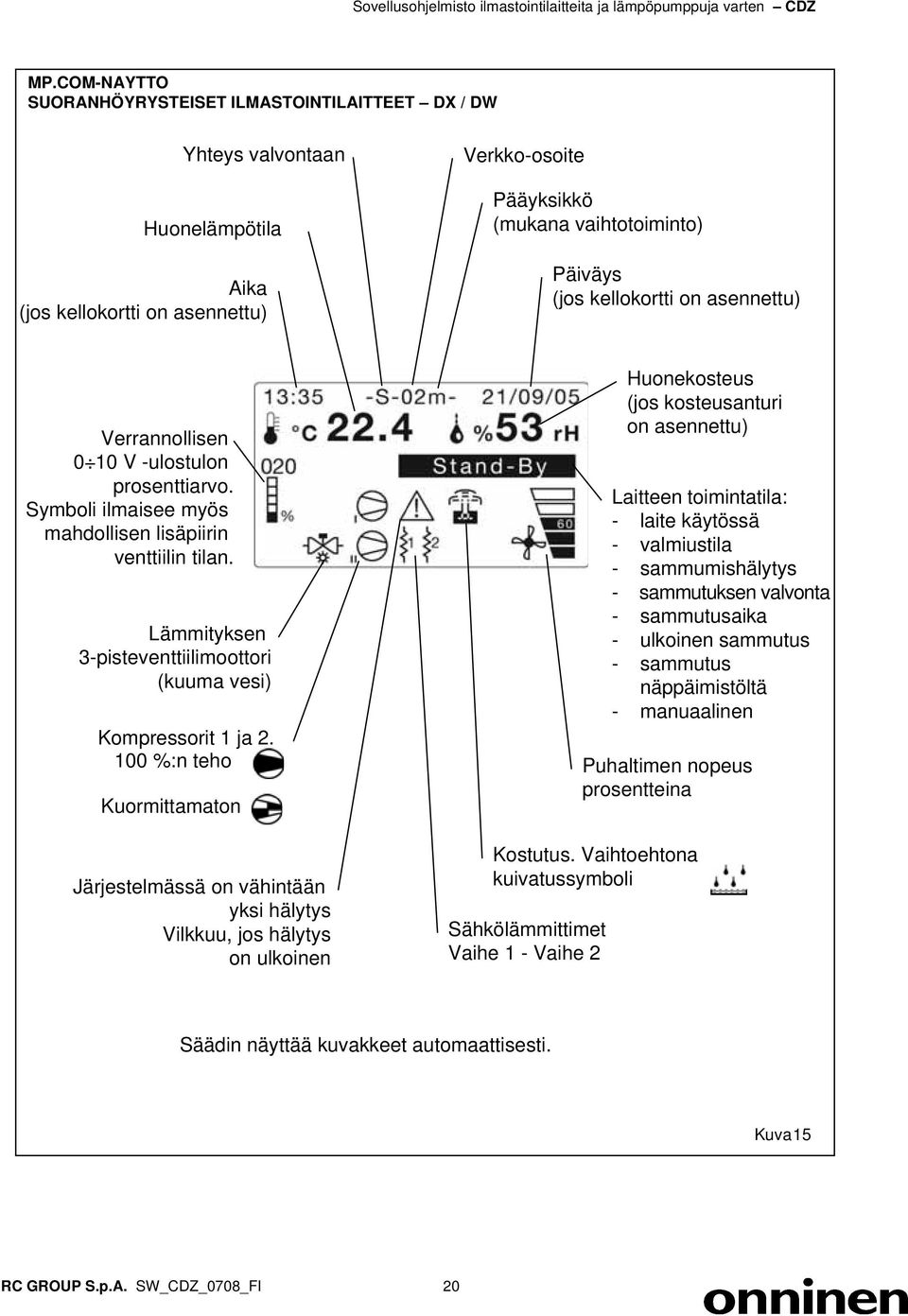

20 MP.COM-NÄYTTÖ SUORANHÖYRYSTEISET ILMASTOINTILAITTEET DX / DW Yhteys valvontaan Verkko-osoite Huonelämpötila Aika (jos kellokortti on asennettu) Pääyksikkö (mukana vaihtotoiminto) Päiväys (jos kellokortti on asennettu) Verrannollisen 0 10 V -ulostulon prosenttiarvo. Symboli ilmaisee myös mahdollisen lisäpiirin venttiilin tilan. Lämmityksen 3-pisteventtiilimoottori (kuuma vesi) Kompressorit 1 ja %:n teho Kuormittamaton Järjestelmässä on vähintään yksi hälytys Vilkkuu, jos hälytys on ulkoinen Sähkölämmittimet Vaihe 1 - Vaihe 2 Huonekosteus (jos kosteusanturi on asennettu) Puhaltimen nopeus prosentteina Kostutus. Vaihtoehtona kuivatussymboli Laitteen toimintatila: - laite käytössä - valmiustila - sammumishälytys - sammutuksen valvonta - sammutusaika - ulkoinen sammutus - sammutus näppäimistöltä - manuaalinen Säädin näyttää kuvakkeet automaattisesti. Kuva 15 RC GROUP S.p.A. SW_CDZ_0708_FI 20

21 MP.COM-NÄYTTÖ Ilmalämpöpumput DX.P / DW.P Yhteys valvontaan Verkko-osoite Huonelämpötila Aika (jos kellokortti on asennettu) Pääyksikkö (mukana vaihtotoiminto) Päiväys (jos kellokortti on asennettu) Verrannollisen 0 10 V -ulostulon prosenttiarvo. Symboli ilmaisee myös mahdollisen lisäpiirin venttiilin tilan. Laitteen toimintatila: jäähdytys lämmitys sulatus Lämmityksen 3-pisteventtiilimoottori (kuuma vesi) kompressorit 1 ja %:n teho kuormittamaton Sähkölämmittimet Vaihe 1 - Vaihe 2 Huonekosteus (jos kosteusanturi on asennettu) Puhaltimen nopeus prosentteina Kostutus. Vaihtoehtona kuivatussymboli Vilkkuu, jos hälytys on ulkoinen. Laitteen toimintatila: - laite käytössä - valmiustila - sammumishälytys - sammutuksen valvonta - sammutusaika - ulkoinen sammutus - sammutus näppäimistöltä - manuaalinen Säädin näyttää kuvakkeet automaattisesti. Kuva 16 RC GROUP S.p.A. SW_CDZ_0708_FI 21

22 3.5 OLETUSARVOJEN PALAUTUS Oletusarvojen palautustoiminto löytyy huoltoparametrien luettelosta. Avaa vahvistusnäyttö valitsemalla 8. Valitse Yes ja käynnistä oletusarvojen palautus painamalla näppäintä 8. Toiminnon lopuksi järjestelmä vaatii laitteen uudelleenkäynnistyksen. RC GROUP S.p.A. SW_CDZ_0708_FI 22

23 3.6 PARAMETRILUETTELO Seuraavassa on lueteltu kaikki käytettävissä olevat parametrit. Ne näkyvät samassa järjestyksessä päätteen näytössä. Näkyvissä olevat asetukset määräytyvät laitteen tyypin ja konfiguroinnin mukaan. 1. TILA KUVAUS Paina näppäintä 5. Toimintatilan ja asetettujen arvojen luenta Valitse 1.STATUS. Valitse 8 ja valitse sitten 7. System status OFF( Keyboard ) Laitteen tila. Refrigerant : R410a LAN address : 02 SET POINT Temp.: 22.0 C Humid : 50%rH Kylmäaineen tyyppi. Vain haihdutusputkellisia yksiköitä tai lämpöpumppuyksiköitä varten. Osoiteverkko Huonelämpötilan ja suhteellisen kosteuden voimassa oleva asetusarvo. Digital inlets =Close ; =Open Expansion Digital inlets Tulot 9,10,11,12 ovat käytettävissä vain laitteilla, joissa on kaksi kylmäainepiiriä ja MP.COM MEDIUM -ohjain. Näyttö on käytössä vain, kun laajennuskortti on valittu. = Close ; - =Open Digital outlets =Close ; - =Open Sisääntulot 9,10,11,12 ovat käytettävissä vain laitteilla, joissa on kaksi kylmäainepiiriä ja MP.COM MEDIUM -ohjain Expansion Digital outlets Ulostulo 1 on tarkoitettu vain suorahöyrystinyksikölle, jossa on yksi kylmäainepiiri. =Close ; - =Open RC GROUP S.p.A. SW_CDZ_0708_FI 23

24 1. TILA KUVAUS Paina näppäintä 5. Toimintatilan ja asetettujen arvojen luenta Valitse 1.STATUS. Valitse 8 ja valitse sitten 7. Analogue inlets JÄÄHDYTYSVESIYKSIKÖT 1. Water inlet temp C 2. Water outlet temp C 3. Room humidity 0-1V 00%rH Analogue inlets Jäähdytetyn veden tulolämpötila. Jäähdytetyn veden lähtölämpötila Suhteellinen kosteus 4. Line current 5. Room temperature 6. Air delivery temp. Analogue outlets 1. Supply fan 2. Remote humidif. 100A 00.0 C 00.0 C 00.0V 00.0V Monitoiminen tulo: verkkovirta, verkkojännite, kompensointi Huonelämpötila Tulevan ilman lämpötila Puhaltimen ohjaus Kostuttimen kauko-ohjaus Analogue outlets 3. Heating (V) V Monitoiminen ulostulo: lämmitys, lisäpiiri Analogue inlets SUORAHÖYRYSTINYKSIKÖT YKSI KYLMÄAINEPIIRI 1. Discharge press kPa 2. Suction press kPa 3. Room humidity 0-1V 00%rH Analogue inlets Poistopaine Imupaine Huoneen suhteellinen kosteus 4. Line current 5. Room temperature 6. Air delivery temp. Expansion Analogue inlets 1. Water inlet F C not used A 00.0 C 00.0 C 00.0 C Monitoiminen tulo: verkkovirta, verkkojännite, kompensointi Huonelämpötila Tulevan ilman lämpötila Vapaajäähdytysjärjestelmään tulevan veden lämpötila Expansion Analogue inlets not used Water outlet temp C Vesijäähdytteisen lauhduttimen veden lähtölämpötila (DW-yksikkö) RC GROUP S.p.A. SW_CDZ_0708_FI 24
