1 THKL - HÄLYTYSJÄRJESTELMÄ KÄYTTÖOHJE

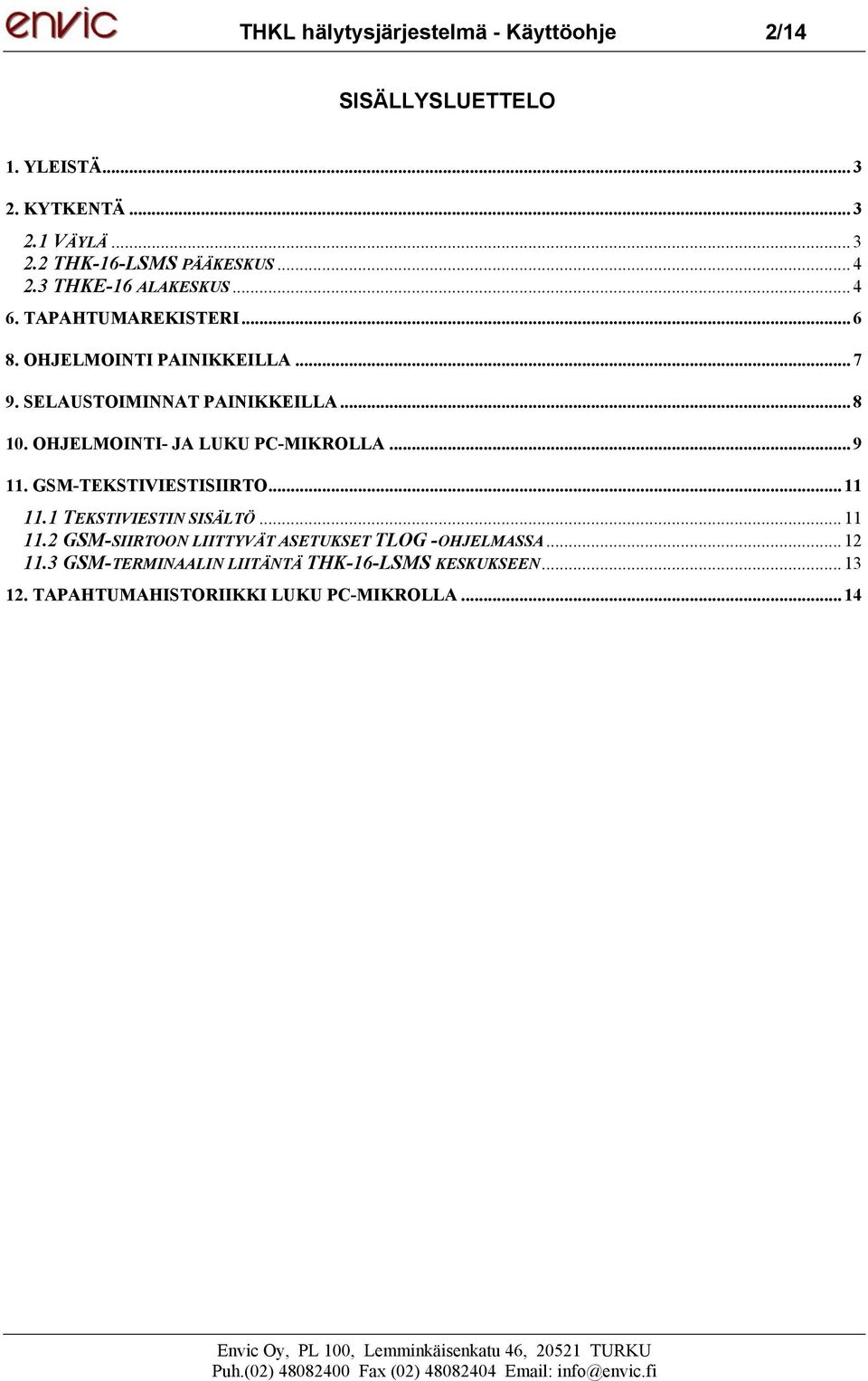

2 THKL hälytysjärjestelmä - Käyttöohje 2/14 SISÄLLYSLUETTELO 1. YLEISTÄ KYTKENTÄ VÄYLÄ THK-16-LSMS PÄÄKESKUS THKE-16 ALAKESKUS TAPAHTUMAREKISTERI OHJELMOINTI PAINIKKEILLA SELAUSTOIMINNAT PAINIKKEILLA OHJELMOINTI- JA LUKU PC-MIKROLLA GSM-TEKSTIVIESTISIIRTO TEKSTIVIESTIN SISÄLTÖ GSM-SIIRTOON LIITTYVÄT ASETUKSET TLOG -OHJELMASSA GSM-TERMINAALIN LIITÄNTÄ THK-16-LSMS KESKUKSEEN TAPAHTUMAHISTORIIKKI LUKU PC-MIKROLLA... 14

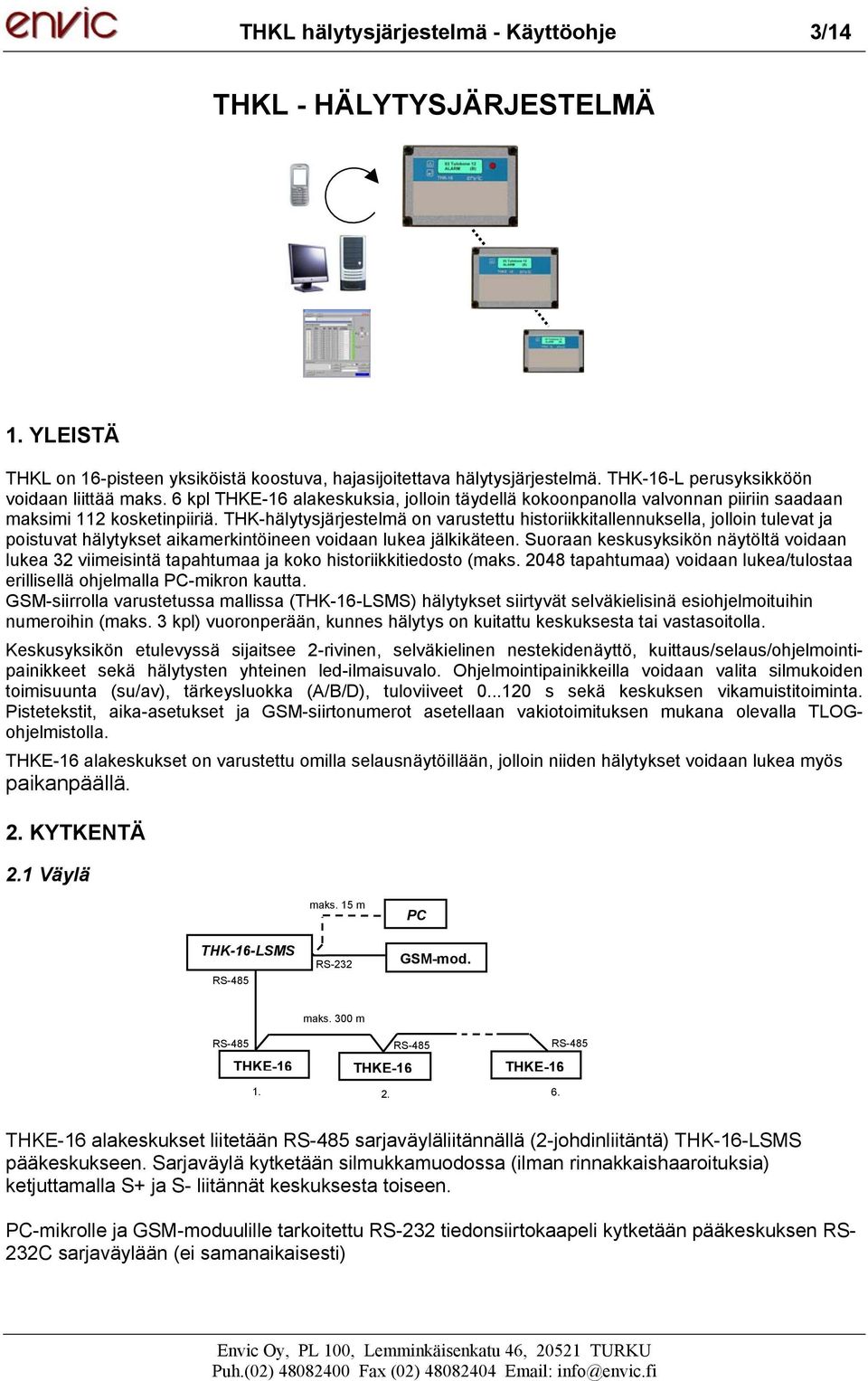

3 THKL hälytysjärjestelmä - Käyttöohje 3/14 THKL - HÄLYTYSJÄRJESTELMÄ 1. YLEISTÄ THKL on 16-pisteen yksiköistä koostuva, hajasijoitettava hälytysjärjestelmä. THK-16-L perusyksikköön voidaan liittää maks. 6 kpl THKE-16 alakeskuksia, jolloin täydellä kokoonpanolla valvonnan piiriin saadaan maksimi 112 kosketinpiiriä. THK-hälytysjärjestelmä on varustettu historiikkitallennuksella, jolloin tulevat ja poistuvat hälytykset aikamerkintöineen voidaan lukea jälkikäteen. Suoraan keskusyksikön näytöltä voidaan lukea 32 viimeisintä tapahtumaa ja koko historiikkitiedosto (maks tapahtumaa) voidaan lukea/tulostaa erillisellä ohjelmalla PC-mikron kautta. GSM-siirrolla varustetussa mallissa (THK-16-LSMS) hälytykset siirtyvät selväkielisinä esiohjelmoituihin numeroihin (maks. 3 kpl) vuoronperään, kunnes hälytys on kuitattu keskuksesta tai vastasoitolla. Keskusyksikön etulevyssä sijaitsee 2-rivinen, selväkielinen nestekidenäyttö, kuittaus/selaus/ohjelmointipainikkeet sekä hälytysten yhteinen led-ilmaisuvalo. Ohjelmointipainikkeilla voidaan valita silmukoiden toimisuunta (su/av), tärkeysluokka (A/B/D), tuloviiveet s sekä keskuksen vikamuistitoiminta. Pistetekstit, aika-asetukset ja GSM-siirtonumerot asetellaan vakiotoimituksen mukana olevalla TLOGohjelmistolla. THKE-16 alakeskukset on varustettu omilla selausnäytöillään, jolloin niiden hälytykset voidaan lukea myös paikanpäällä. 2. KYTKENTÄ 2.1 Väylä THK-16-LSMS RS-485 maks. 15 m RS-232 PC GSM-mod. maks. 300 m RS-485 RS-485 RS-485 THKE-16 THKE-16 THKE THKE-16 alakeskukset liitetään RS-485 sarjaväyläliitännällä (2-johdinliitäntä) THK-16-LSMS pääkeskukseen. Sarjaväylä kytketään silmukkamuodossa (ilman rinnakkaishaaroituksia) ketjuttamalla S+ ja S- liitännät keskuksesta toiseen. PC-mikrolle ja GSM-moduulille tarkoitettu RS-232 tiedonsiirtokaapeli kytketään pääkeskuksen RS- 232C sarjaväylään (ei samanaikaisesti)

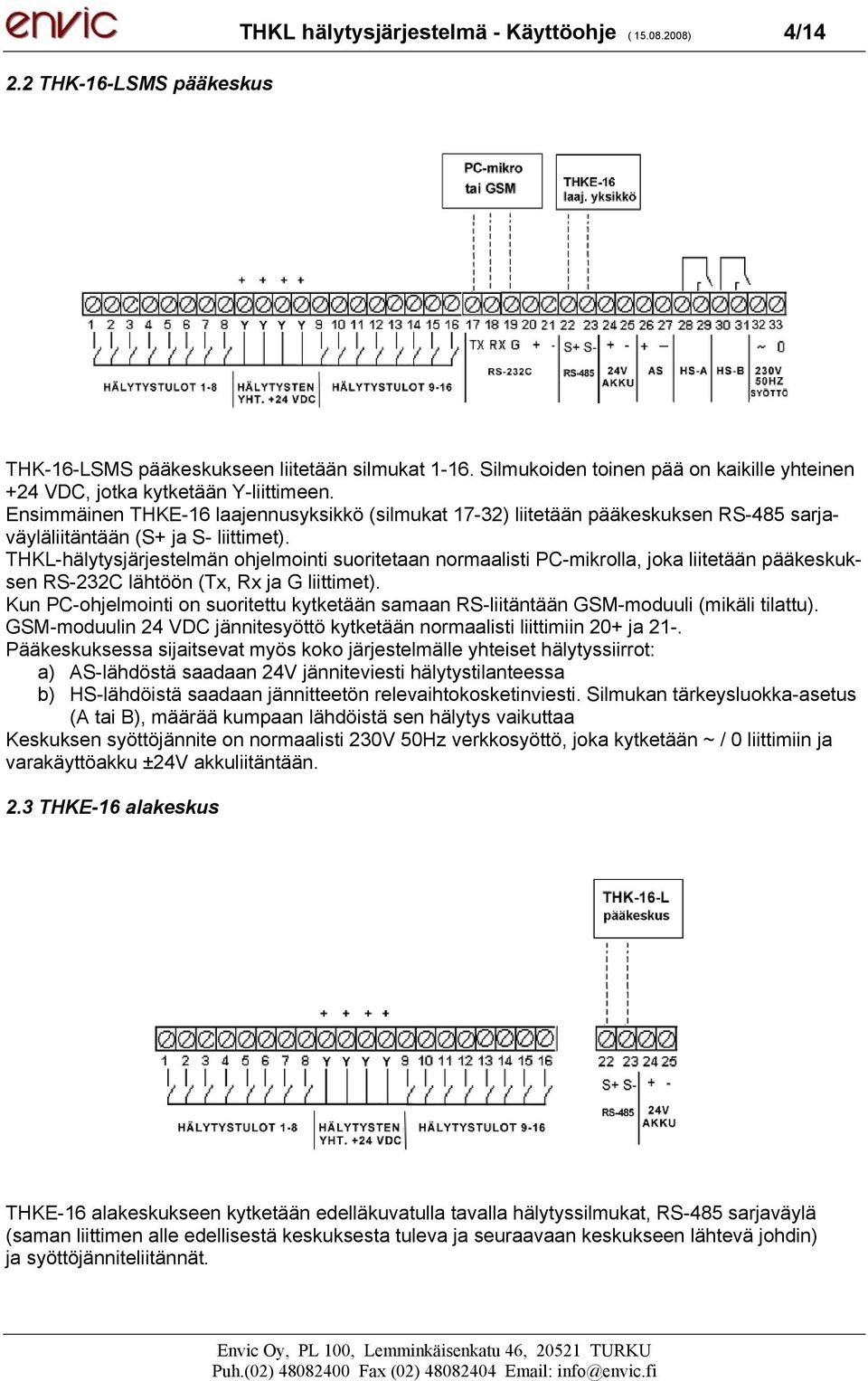

4 2.2 THK-16-LSMS pääkeskus THKL hälytysjärjestelmä - Käyttöohje ( ) 4/14 THK-16-LSMS pääkeskukseen liitetään silmukat Silmukoiden toinen pää on kaikille yhteinen +24 VDC, jotka kytketään Y-liittimeen. Ensimmäinen THKE-16 laajennusyksikkö (silmukat 17-32) liitetään pääkeskuksen RS-485 sarjaväyläliitäntään (S+ ja S- liittimet). THKL-hälytysjärjestelmän ohjelmointi suoritetaan normaalisti PC-mikrolla, joka liitetään pääkeskuksen RS-232C lähtöön (Tx, Rx ja G liittimet). Kun PC-ohjelmointi on suoritettu kytketään samaan RS-liitäntään GSM-moduuli (mikäli tilattu). GSM-moduulin 24 VDC jännitesyöttö kytketään normaalisti liittimiin 20+ ja 21-. Pääkeskuksessa sijaitsevat myös koko järjestelmälle yhteiset hälytyssiirrot: a) AS-lähdöstä saadaan 24V jänniteviesti hälytystilanteessa b) HS-lähdöistä saadaan jännitteetön relevaihtokosketinviesti. Silmukan tärkeysluokka-asetus (A tai B), määrää kumpaan lähdöistä sen hälytys vaikuttaa Keskuksen syöttöjännite on normaalisti 230V 50Hz verkkosyöttö, joka kytketään ~ / 0 liittimiin ja varakäyttöakku ±24V akkuliitäntään. 2.3 THKE-16 alakeskus THKE-16 alakeskukseen kytketään edelläkuvatulla tavalla hälytyssilmukat, RS-485 sarjaväylä (saman liittimen alle edellisestä keskuksesta tuleva ja seuraavaan keskukseen lähtevä johdin) ja syöttöjänniteliitännät.

5 THKL hälytysjärjestelmä - Käyttöohje 5/14 3. PAINIKKEET JA INDIKOINNIT: Askelluspainike Yhteishälytysmerkkilamppu (ei alakeskuksessa) Enter-painike (ei alakeskuksessa) Selväkielinen hälytysikkuna, johon hälytystilanteessa ilmestyy pistenumero ja -teksti sekä hälytystilanne- ja tärkeysluokkamerkintä 4. OHJELMOINTITAVAT Silmukoiden toimisuunta/erotus (su/av/ei käytössä), tärkeysluokka (A/B/D), tuloviiveet s, pistetekstit, kellonaika, GSM-siirto ja historiikkitoiminnot asetetaan pääkeskukseen PC-mikrolla ja TLOG -ohjelmalla. (kts. kohta PC-ohjelmointi/luku, sivu 9). Myös pääkeskuksen kannessa olevilla painikkeilla voidaan ohjelmoida kaikki muut asetukset pisteteksti, GSM-siirto ja aika-asetuksia lukuunottamatta. Lisäksi painikkeilla voidaan lukea historiikkitietoja ja päällä olevia hälytyksiä (kts. kaavio Ohjelmointi painikkeilla ja Selaustoiminnot painikkeilla, sivut 7-8) sekä kuitata saapuvat hälytykset yksi kerrallaan. 5. TOIMINTA Kun syöttöjännite ja kosketintulot on kytketty aloittaa THKL-hälytysjärjestelmä välittömästi hälytysvalvonnan aseteltujen ohjelmointitietojen mukaisesti. Hälytystilanteessa ko. silmukan hälytys- ja tärkeysluokkatunnus ilmestyvät pääkeskuksen näytölle, summeri soi, tärkeysluokkareleen siirtokosketin sulkeutuu ja alasummerilähtö kytkeytyy päälle sekä yhteishälytysmerkkilamppu alkaa vilkkua. Ensimmäinen kuittaus -painikkeella palauttaa siirrot ja vaimentaa summerin, mutta vasta toinen kuittaus poistaa pistetunnuksen näytöltä. Mikäli kuittaamattomia (päälläolevia) hälytyksiä on useampia pitää jokainen piste kuitata erikseen, kunnes näytössä lukee XX KUITATTUA HÄLYTYSTÄ ja yhteishälytysmerkkilamppu on lakannut vilkkumasta. Mikäli keskukselle on valittu vikamuistitoiminta hälytystunnus pysyy näytössä vaikka piste olisi jo palautunut normaalitilaansa, kunnes piste on kuitattu. Δ- askelluspainikkeella voidaan lukea kaikki päälläolevat, kuitatut hälytykset (kts. selaustoiminnat painikkeilla, sivu 8). Yhteishälytysvalo on päällä kunnes kaikki hälytykset ovat poistuneet. Tekstinäytössä lukee tällöin EI HÄLYTYKSIÄ Δ- painikkeella voidaan näytöltä lukea myös 32 viimeisen tapahtuman historiikki hälytystapahtumista (tulevat ja poistuvat hälytykset päiväys- ja kelloaikatietoineen). PC-mikrolla puolestaan voidaan lukea keskuksen koko historiikkirekisteri (maks kpl tapahtumaa) - kts. kohta PC-ohjelmointi/luku, sivu 9. THKE-alakeskuskohtaiset hälytystapahtumat ja päälläolevat hälytykset voidaan lukea jokaiselta alakeskukselta erikseen alakeskuksen Δ- askelluspainikkeella.

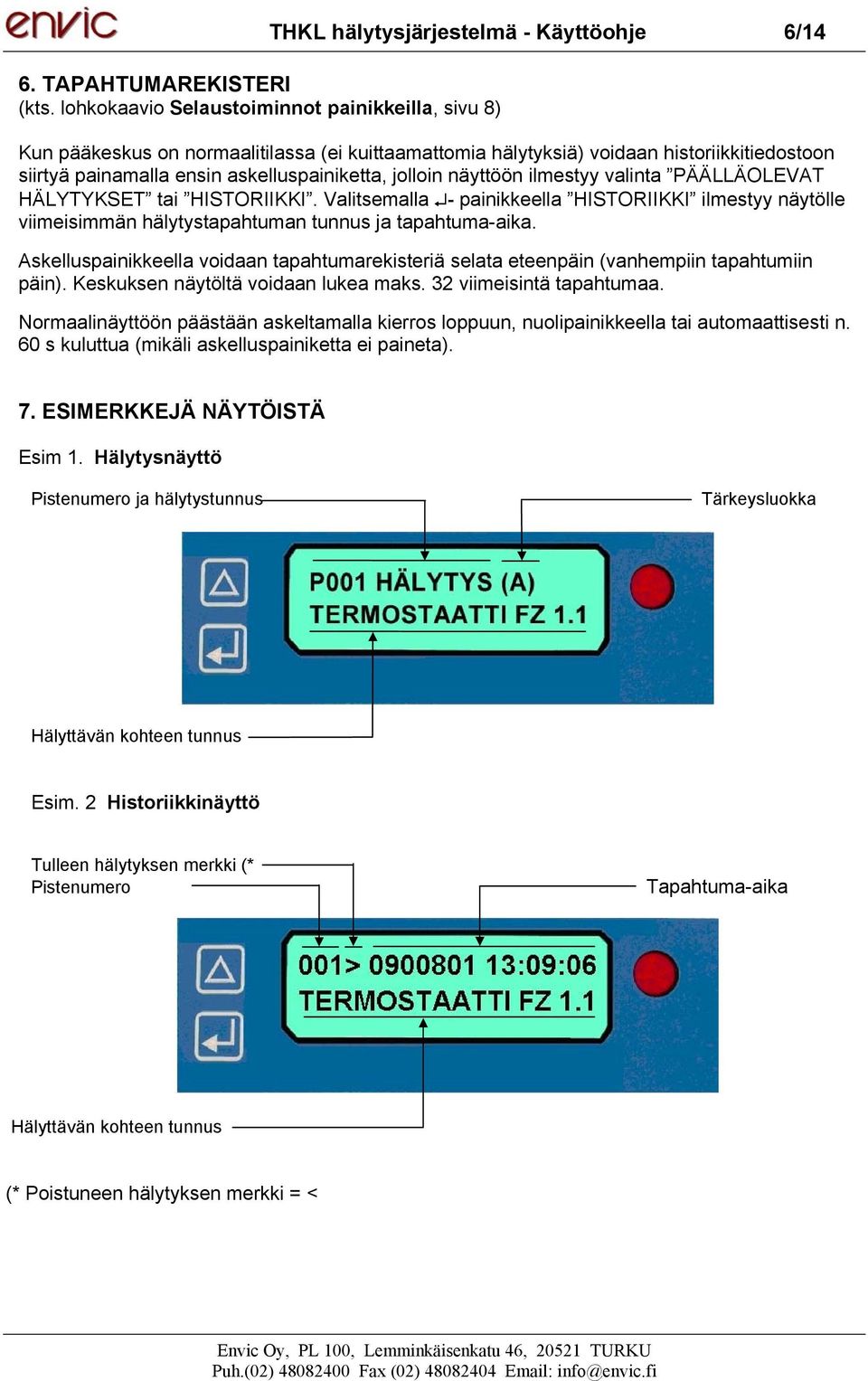

6 6. TAPAHTUMAREKISTERI (kts. lohkokaavio Selaustoiminnot painikkeilla, sivu 8) THKL hälytysjärjestelmä - Käyttöohje 6/14 Kun pääkeskus on normaalitilassa (ei kuittaamattomia hälytyksiä) voidaan historiikkitiedostoon siirtyä painamalla ensin askelluspainiketta, jolloin näyttöön ilmestyy valinta PÄÄLLÄOLEVAT HÄLYTYKSET tai HISTORIIKKI. Valitsemalla - painikkeella HISTORIIKKI ilmestyy näytölle viimeisimmän hälytystapahtuman tunnus ja tapahtuma-aika. Askelluspainikkeella voidaan tapahtumarekisteriä selata eteenpäin (vanhempiin tapahtumiin päin). Keskuksen näytöltä voidaan lukea maks. 32 viimeisintä tapahtumaa. Normaalinäyttöön päästään askeltamalla kierros loppuun, nuolipainikkeella tai automaattisesti n. 60 s kuluttua (mikäli askelluspainiketta ei paineta). 7. ESIMERKKEJÄ NÄYTÖISTÄ Esim 1. Hälytysnäyttö Pistenumero ja hälytystunnus Tärkeysluokka Hälyttävän kohteen tunnus Esim. 2 Historiikkinäyttö Tulleen hälytyksen merkki (* Pistenumero Tapahtuma-aika Hälyttävän kohteen tunnus (* Poistuneen hälytyksen merkki = <

7 THKL hälytysjärjestelmä - Pikakäyttöohje 7/14 8. OHJELMOINTI PAINIKKEILLA NORMAALINÄYTTÖ pitkä painallus (* n. 10s pitkä painallus n. 10 s VIKAMUISTIVALINTA ON VIKAMUISTIVALINTA ON TAI EI Δ- PAINIKKEELLA n. 10 s VALITSE PISTE XXX PISTETUNNUS ASETELTAVAN PISTEEN VALINTA Δ- PAINIKKEELLA XXX PISTETUNNUS SULKEUTUVA TOIMISUUNTAVALINTA SULKEUTUVA/AVAUTUVA/EI KÄYTÖSSÄ Δ- PAINIKKEELLA XXX PISTETUNNUS TK.LUOKKA A TÄRKEYSLUOKKAVALINTA A, B TAI D Δ- PAINIKKEELLA XXX PISTETUNNUS TULOVIIVE XX s TULOVIIVEVALINTA 0, 1, 3, 5, 10, 30, 60 TAI 120 s Δ- PAINIKKEELLA (* Painamalla missä tahansa kohtaa ohjelman sisällä -painiketta pitkään (5-10s) palauttaa se ohjelman normaalinäyttöön n. 1 min kuluessa

8 9. SELAUSTOIMINNAT PAINIKKEILLA THKL hälytysjärjestelmä - Pikakäyttöohje 8/14 NORMAALINÄYTTÖ PAINA Δ n. 10 s PÄÄLLÄOLEVAT HISTORIIKKI VALINTA Δ-PAINIKKEELLA PÄÄLLÄOLEVAT VALINTA HISTORIIKKI P001 HÄLYTYS (A) TERMOSTAATTI FZ > :09:06 TERMOSTAATTI FZ 1.1 PAINA Δ PAINA Δ P017 HÄLYTYS (B) KATTILA PAINE 1 017> :09:04 KATTILA PAINE 1 PAINA Δ PAINA Δ Viimeisen päälläolevan hälytyksen jälkeen palaa nornaalitasolle... Maks. 32 tapahtumaa PAINA Δ

9 10. OHJELMOINTI- JA LUKU PC-MIKROLLA THKL hälytysjärjestelmä - Pikakäyttöohje 9/14 - kytke mukana toimitettu RS-välikaapeli PC-mikron ja THK-16-LSMS keskuksen välille alla olevan kuvan mukaisesti -laita toimituksen mukana lähetetty ohjelmointilevyke PC-mikron CD-asemaan ja siirrä ohjelma koneellesi kansiossa TLOG sijaitsevalla setup.exe komennolla. Ohjelma tallentuu normaalisti seuraavaan kiintolevykansioon C:/Program files/tlog. -käynnistä TLOG.exe ohjelma edellämainitusta kansiosta tai Käynnistä-valikon Ohjelmat/TLOG/TLOG pikakuvakkeesta. Valitse aloitusikkunasta sarjaportti (oletus COM1) sekä baudinopeus (oletus 19200) ja paina OK-painiketta. -ohjelmointitasolle pääsy on salasanasuojattu eli kyseiseen taulukkoruutuun pitää antaa ensin oikea salasana ja hyväksyä se Lue salasana -painikkeella, jolloin mikäli salasana on oikein, ohjelma muuttaa himmennetyt asetuspainikkeet kirkkaiksi ja ilmoittaa hyväksytystä salasanasta. -ohjelmoi seuraavaksi alayksiköiden määrä (1-6) vastaavaan kohtaan taulukossa ja hyväksy Aseta alayksiköiden määrä -painikkeella -valitse nyt ohjelmoitava keskus (pääkeskus tai joku alakeskuksista 1-6) painamalla aloituksessa oletusarvona ilmestyvää Pääkeskus -painiketta, jolloin valintaikkuna avautuu ja valitsemalla hiirellä listasta oikea kohde -anna nyt edellä valitun keskuksen pisteille kohdemerkintä- ja asetusarvot niille varatuille paikoille taulukkoruuduissa ja siirrä (tallenna) taulukkoarvot väliaikaisesti THK-keskukselle tiedonsiirto-osan -käskyllä (välillä PC THK). Muista lopputallennus (2 min kesto)! Huom! Ohjelmoidut pistetiedot pitää aina tallentaa alakeskuskohtaisesti em. mainitulla nuolinäppäimellä ennen kuin siirrytään seuraavaan alakeskukseen.

10 THKL hälytysjärjestelmä - Käyttöohje 10/14 -mikäli haluat nähdä pää- tai alakeskuksen keskuksen voimassaolevat asetusarvot niin saat ne näytölle tiedonsiirto-osan -painikkeella (välillä THK PC). -tiedonsiirto-osan -painikkeella välillä PC FILE voit ottaa esiin PC-mikrolle aikaisemmin tallennettuja asetuksia ja vastaavasti -painikkeella välillä PC File voit tallentaa PCmikrolle täyttämäsi taulukon - Palauta oletukset -nuolipainikkeella taulukkoon ilmestyvät tehdasasetukset ja tiedonsiirtoosan -painikkeella (välillä PC Tulostin) voidaan asetetut taulukkoarvot tulostaa paperille Muita luku- ja asetustoimintoja ovat: Lue kello /Aseta kello Lue laitetunnus /Aseta laitetunnus Lue historiikki /Tyhjennä historiikki Luetaan/asetetaan THK-16-L(SMS) keskuksen sisäinen kello Maks. 20 merkin laitetunnus näkyy THK- keskuksessa normaalitilan näytön ylimmällä rivillä THK-16-L keskus tallentaa tulevat ja poistuvat hälytystapahtumat (maks kpl) häviämättömään flashmuistiinsa, joka voidaan lukea erilliseen tapahtumahistoriikkiikkunaan TLOG -ohjelmassa. Tyhjennä - käsky poistaa keskukseen kerätyn tiedon. HUOM! Muista tallentaa tiedosto ennen poistamista

11 THKL hälytysjärjestelmä - Käyttöohje 11/14 ASCII tallennus Jatkuva kysely Vikamuisti Hälytykset sallitaan Tallenna muistiin Tietoliikenne/ Manuaalinen komento Yrityksen tiedot Muuntaa historiikkitiedoston ASCII muotoon, jonka avulla tiedosto voidaan tallentaa ja jatkokäsitellä esim. Exeltaulukkolaskennassa tai lukea jälkikäteen TLOG -ohjelmassa Valitsemalla jatkuva kysely-ruudukon voit testata hälytystoimintoja pistekohtaisten indikointilamppujen avulla (hälytystila punainen valo, normaalitila vihreä valo ja ei käytössä harmaa valo) Huom. ei saa olla valittuna (käytössä) ohjelmoinnin aikana Yhteisasetus koko hälytysjärjestelmälle (hälyttää vaikka silmukka palaisi normaalitilaan ennen kuittausta kunnes kuitataan) Ohjelmoinnin aikana on valvonta tietyssä tilanteissa katkaistu häiriöllisen toiminnan eliminoimiseksi, rasti ruudussa indikoi hälytykset sallittu -tilaa Tällä painikkeella tallennetaan asetukset pysyvästi hälytyskeskusten muistiin. Tallennus käy läpi kaikki ala-asemat ja tallennuksen kesto on n. 2 min. Huom! Muista aina lopuksi painaa tätä painiketta kun olet tehnyt kaikki tarvittavat ohjelmointimuutokset. Koska tämän tallennuspainikkeen merkitys on niin tärkeä muistuttaa PC-ohjelma tästä tallennuksesta vielä ohjelmasta poistuttaessa. Tiedonsiirtotapahtumia voi seurata `Tietoliikenne ruudusta ja komentoja lähettää pääkeskukselle Lähetä manuaalinen komento -rivin ja Lähetä-painikkeen avulla (normaalisti ainoastaan huoltokäytössä) Mikäli käyttäjiä on useampia voidaan Yritys -ikkunaan merkitä esim. yksityiskohtaiset käyttäjätiedot. 11. GSM-TEKSTIVIESTISIIRTO GSM-tekstiviestisiirtolla varustetussa THK- 16-LSMS mallissa liitetään keskuksen RS-232C sarjaporttiin GSM-terminaali. Ennen terminaalin liittämistä pitää hälytyskeskuksen ohjelmointi tekstiviestisiirtoon liittyvien asetusten suhteen olla valmis. Ohjelmointi tehdään PC-mikrolla tässä ohjeessa kuvatulla tavalla Tekstiviestin sisältö Tekstiviesti sisältää seuraavat tiedot: -laitetunnus, pistenumero, pistetunnus ja hälytysten kokonaismäärä -laite- ja pistetunnus ovat käyttäjän ohjelmoitavissa Esimerkki tekstiviestistä: THKL VALVONTAKESKUS 001 JÄÄTYMISSUOJA FZ 1.2 Laitetunnus (maks 20 merkkiä) Pistetunnus ja pistenumero

12 THKL hälytysjärjestelmä - Käyttöohje 12/14 Tekstiviesti lähetetään vain A ja B luokan hälytyksistä. Viesti lähetetään ensin GSM-numeroasetusten 1. kohtaan ohjelmoituun numeroon. THK-pääkeskus odottaa vastausviestiä (vastasoittoa) n. 5 minuuttia ja mikäli sellaista ei tule lähettää pääkeskus viestin uudelleen, ensin 2 numeroon ja sitten 3. numeroon (mikäli asetettu). Mikäli vain yksi siirtonumero on ohjelmoitu ei kuittaussoittoa tarvita. Tekstiviestin kuittaus kuittaa ohjelmaversiosta riippuen joko pelkästään tekstiviestisiirron tai koko keskuksen. Huom! PIN-koodin kysely on matkapuhelimella ohjelmoitava pois käytöstä ennen SIMkortin sijoittamista GSM-terminaaliin 11.2 GSM-siirtoon liittyvät asetukset TLOG -ohjelmassa -pistetekstit asetetaan silmukkakohtaisen taulukon viimeiseen sarakkeeseen ja tekstin pituus kullekin pisteelle voi olla maksimissaan 20 merkkiä -tekstiviestin etuliite (laitetunnus) toistuu aina samanlaisena riippumatta mikä piste hälyttää ja sijaitsee aina hälytysviestin alkuosassa. Etuliitteen tekstin maksimi pituus on 20 merkkiä ja se kirjoitetaan laitetunnusruudukkoon ja tallennetaan Aseta laitetunnus -käskyllä -numero-asetukset sijaitsevat ohjelmointi-ikkunan oikeassa laidassa -GSM-numeroita voidaan asettaa 3 kpl. Mikäli kuittausta (vastasoittoa) ei tule soittaa keskus vuoronperään kuhunkin asetettuun numeroon alkaen nro 1:stä ja päätyen nro 3:een. Huom! Puhelinnumeron on alettava etuplussalla ja maakoodilla (Suomeen +358) ja ilman suuntanumeron etunollaa.

13 THKL hälytysjärjestelmä - Käyttöohje 13/ GSM-terminaalin liitäntä THK-16-LSMS keskukseen Toimituksen mukana tulee normaalisti valmis D-liittimellä varustettu välikaapeli, jonka THKkeskukseen liitettävät johtimet on merkitty vastaavilla liitinnumeroilla

14 THKL hälytysjärjestelmä - Käyttöohje 14/ TAPAHTUMAHISTORIIKKI LUKU PC-MIKROLLA Klikkaamalla TLOG ohjelmassa Lue historiikki -painiketta saat historiikkinäytön koko ruudun levyiseksi, jolloin tapahtumia voidaan lukea yhdellä silmäyksellä pidemmältä aikajaksolta ja myös tulostaa ne tarvittaessa kirjoittimelle. ASCII-tallennetussa muodossa ensimmäisellä rivillä näkyy rivinumerolla 0000 laitetunnus, sekä senjälkeen seuraavilla riveillä tapahtumat alkaen viimeisimmästä (tuoreimmasta). Aikaisemmin tallennettuja historiikkitiedostoja voidaan lukea painamalla ensin Lue vanha -painiketta ja valitsemalla näyttöön ilmestyvästä tiedostovalintaikkunasta ko. tiedoston sijainti ja hyväksymällä se näyttöön. Vastaavasti voi nykyistä ja vanhempia tiedostoja tulostaa paperille taulukkomuodosaa Tulosta - painikkeella. Kun olet valmis voit sulkea tapahtumahistoriikki-ikkunan ESC SULJE käskyllä ja poistua TLOG -ohjelmasta pääsivun ESC LOPETA käskyllä.
