1 3G VIDEOVALVONTAKAMERA EHV-3G Käyttöohje

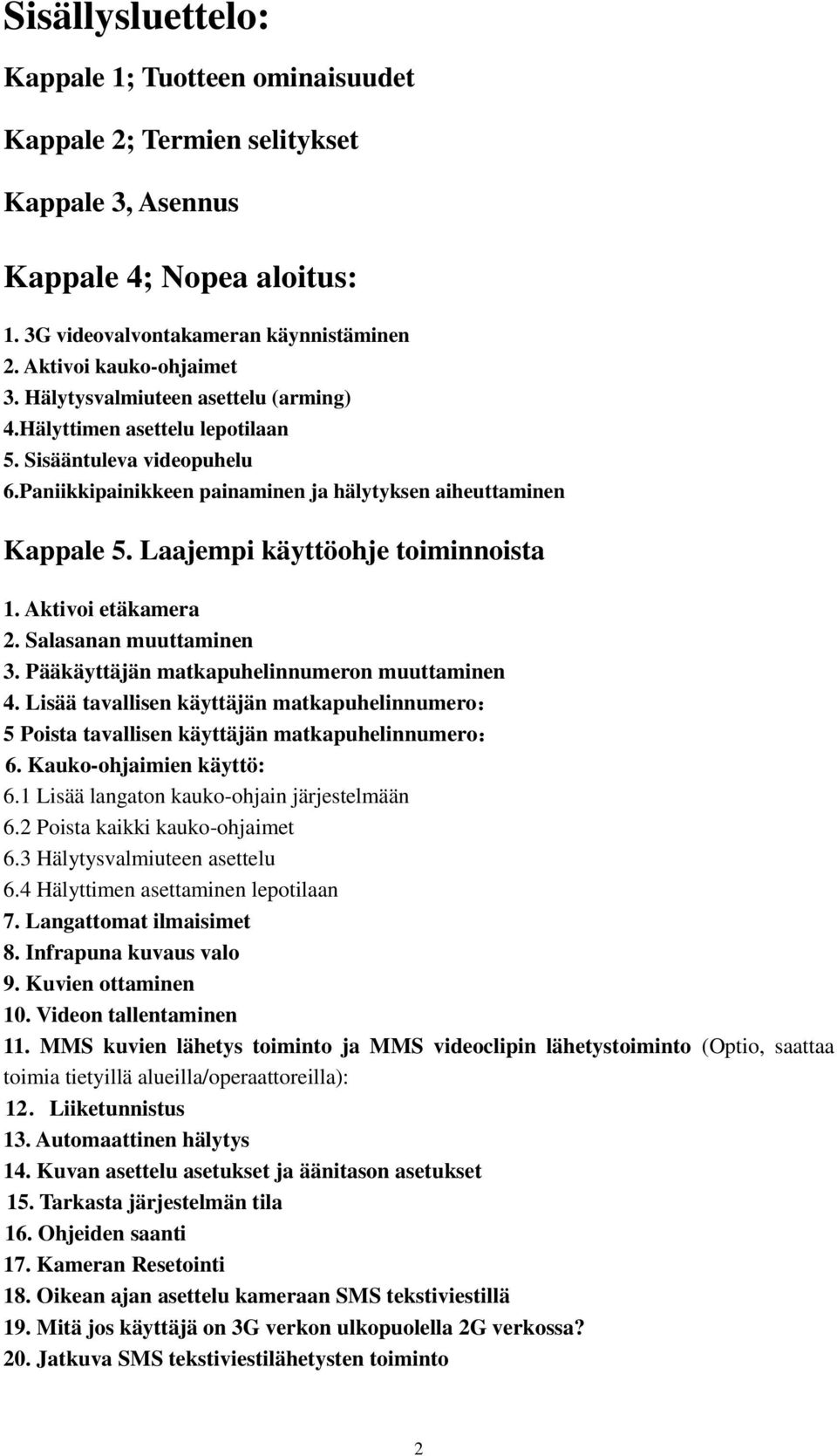

2 Sisällysluettelo: Kappale 1; Tuotteen ominaisuudet Kappale 2; Termien selitykset Kappale 3, Asennus Kappale 4; Nopea aloitus: 1. 3G videovalvontakameran käynnistäminen 2. Aktivoi kauko-ohjaimet 3. Hälytysvalmiuteen asettelu (arming) 4.Hälyttimen asettelu lepotilaan 5. Sisääntuleva videopuhelu 6.Paniikkipainikkeen painaminen ja hälytyksen aiheuttaminen Kappale 5. Laajempi käyttöohje toiminnoista 1. Aktivoi etäkamera 2. Salasanan muuttaminen 3. Pääkäyttäjän matkapuhelinnumeron muuttaminen 4. Lisää tavallisen käyttäjän matkapuhelinnumero: 5 Poista tavallisen käyttäjän matkapuhelinnumero: 6. Kauko-ohjaimien käyttö: 6.1 Lisää langaton kauko-ohjain järjestelmään 6.2 Poista kaikki kauko-ohjaimet 6.3 Hälytysvalmiuteen asettelu 6.4 Hälyttimen asettaminen lepotilaan 7. Langattomat ilmaisimet 8. Infrapuna kuvaus valo 9. Kuvien ottaminen 10. Videon tallentaminen 11. MMS kuvien lähetys toiminto ja MMS videoclipin lähetystoiminto (Optio, saattaa toimia tietyillä alueilla/operaattoreilla): 12.Liiketunnistus 13. Automaattinen hälytys 14. Kuvan asettelu asetukset ja äänitason asetukset 15. Tarkasta järjestelmän tila 16. Ohjeiden saanti 17. Kameran Resetointi 18. Oikean ajan asettelu kameraan SMS tekstiviestillä 19. Mitä jos käyttäjä on 3G verkon ulkopuolella 2G verkossa? 20. Jatkuva SMS tekstiviestilähetysten toiminto 2

3 Kiitos 3G videovalvontakameran hankinnasta. Tämä käyttöohje kertoo, kuinka tätä tuotetta tulee käyttää, joten lue tämä huolellisesti ennen tuotteen käyttöä. Tämän korkeateknologia tuotteen avulla voit valvoa haluamaasi kohdetta mistä tahansa, milloin tahansa videopuhelun avulla 3G matkapuhelimeesi (edellyttää 3G verkkoa (WCDMA) valvottavassa kohteessa, sekä videopuhelua vastaanottavassa paikassa). 3G videovalvontakameraa voidaan käyttää laajalti esimerkiksi kotona, mökillä, veneessä, asuntoautoissa, kaupoissa, liikkuvassa autossa, tai vanhusten omaisvalvonnassa jne. 3G videovalvontakamerassa on erinomainen 300,000 pikselin kamera, voit lähettää SMS komentoja saadaksesi puhelimeesi kuvaa/videota. Kamera myös tallentaa videokuvaa. Kamerassa on infrapuna-led valo, mikä mahdollistaa videokuvauksen jopa pimeissä olosuhteissa. Kamera lähettää myös SMS tekstiviestin hälytystilanteessa pääkäyttäjälle. Kameraan on mahdollista liittää myös helposti asennettavia langattomia ilmaisimia, kuten ovi-ilmaisimia, liikeilmaisimia, savuilmaisimia tms. laitevalmistajan/maahantuojan suosittelemia ilmaisimia. Sinä, sinun perheesi tai vartiointiliike voitte saada hälytysviestin asettelemallasi tavalla kuten SMS viestillä, äänipuhelulla, videopuhelulla. Lisäksi laite voi tallentaa sisäiseen muistiin videota, kun kamera havaitsee liikettä tai joku laitteeseen liitetty ilmaisin hälyttää. Kaikki toiminnot ja palvelut vaativat 3G GSM verkon ja USIM-kortin. Yksityiskohtaiset toiminnat ja käyttöohjeet on tässä käyttöohjeessa. Turvallisuutesi varmistamiseksi: Tämä tuote täyttää voimassaolevat Eurooppalaiset standardit koskien elektromagneettisia vaatimuksia. Pidä laite kuitenkin erillään muista elektronisista laitteista, jotka voivat häiritä tätä laitetta tai tulla häirityksi tästä laitteesta. Sulje tämä laite sellaisilla alueilla, jotka on merkitty räjähdysvaarallisiksi tai mahdollisesti räjähdysvaarallisiksi tai joissa muuten langattomien laitteiden tai matkapuhelinten käyttö on kielletty jne. Älä altista tätä laitetta tulelle tai liian korkeille lämpötiloille, muuten laite voi altistua patterin/akun tm. elektronisten komponenttien räjähdykselle. Käytä vain laitteen valmistajan tuottamia virtalähteitä, muiden virtalähteiden käyttäminen voi vahingoittaa tuotetta. Pidä tuote ja siihen kuuluvat laitteet lasten ulottumattomissa. Laitteen käyttöönottoa aloitettaessa: Tämä järjestelmä tarvitsee toimiakseen GSM USIM kortin. HUOM! Emme suosittele Prepaid tyyppisten USIM korttien käyttöä, koska usein niiden sulkeutuminen on mahdollista operaattorin toimesta ilman ennakkoilmoitusta esim. käyttämättömyydestä johtuen. USIM kortin PIN koodin kysely pois käytöstä tilaan. Muuten 3

4 laite ei voi avata GSM-yhteyttä. Voit tehdä tämän helposti matkapuhelimen asetuksista (esimerkki Nokia- mallistosta: Asetukset -> Suojausasetukset -> PIN koodin kysely -> Ei käytössä). SIM kortin liittymän puhelinnumero: (voit halutessasi kirjata sen myös johonkin toiseen paikkaan). Kun talletat puhelinnumeron puhelimesi muistiin, esim. nimellä Kotihälytin, näkyy tämä puhelimessasi soittajana tai tekstiviestin lähettäjänä myöhemmin. On tärkeää, että pidät USIM kortin puhelinnumeron luottamuksellisena ja ehkä haluat määritellä sen salaiseksi, jotta voit turvata hälytysjärjestelmäsi (kuukausimaksullisessa liittymässä voit määritellä sen salaiseksi ottaessasi liittymän). Master henkilön tulee asetella oma matkapuhelin numero laitteeseen aivan käytön aluksi, muussa tapauksessa mitään toimintoja ei voida ottaa käyttöön. On myös tärkeää vaihtaa hälytysjärjestelmän salasana jäljempänä olevien ohjeiden mukaan. Hälytysjärjestelmän mukana tulevat kaukosäätimet ovat järjestelmän päälle ja poiskytkemistä, yötoimintoon kytkemistä ja paniikkihälytystä varten. Suhtaudu kaukosäätimiin kuten auton kaukosäätimeen ja muihin avaimiin, eli säilytä ne huolellisesti. Kappale 1; Tuotteen ominaisuudet: Tämä tuote käyttää USIM korttia, joka tukee WCDMA 3G verkkoa. CMOS kamera ja infrapuna LED valo, langatonta videokuvausta 24 tuntia. Kamerassa on sisäänrakennettu liikeilmaisin, joka aiheuttaa hälytyksen kameran ollessa hälytysvalmiudessa havaitessaan liikettä valvottavassa kohteessa. Voit etäkäyttää kameraa SMS komennoilla ja tarkastaa valvottavan kohteen laitteenominaisuuksilla mistä tahansa salaisesti ja turvallisesti. Monitoiminen hälytys: Kamera voi lähettää hälytysviestin SMS tekstiviestillä, videopuhelulla tai äänipuhelulla. Ilmaisimet: laitteeseen voidaan liittää Max 15 kpl langattomia ilmaisimia Tallettaa hälytystilanteessa nauhoitettavaa kuvaa kameran sisäiseen muistiin, joka voidaan myöhemmin katsella erillisellä Mediatoistimella, kun laite liitetään esim. tietokoneeseen USB/mini - USB kaapelilla (toimitetaan laitteen mukana). Kameraan voidaan esiasetella 1-10 kpl matkapuhelinnumeroita, joihin laite välittää hälytykset. Langaton kauko-ohjain; Hälytysjärjestelmän mukana tulevat kauko-ohjaimet ovat järjestelmän päälle ja poiskytkemistä, yötoimintoon kytkemistä ja paniikkihälytystä varten. Erikoiskamera: 300,000 pikselin CMOS kamera. Erittäin helppo asennus: Langattomat ilmaisimet. Langaton hälytystenvälitys. Laite voidaan asentaa mihin tahansa sopivaan paikkaan. 4

5 Sisäänrakennettu Litium-patteri: Uudelleen ladattava patteri varmistaa jännitekatkoissa laitteen toiminnan. Reaaliaikainen video: Voit soittaa laitteeseen videopuhelun ja tarkastaa mitä valvottavassa kohteessa tapahtuu, mistä tahansa, milloin tahansa. Käyttökohteita: Laite soveltuu myös vanhojen ihmisten omaisvalvontaan tai lasten valvontaan (laitteen ominaisuuksiin rajautuen) Kappale 2; Termien selitykset: Millä tahansa WCDMA matkapuhelimella voidaan nähdä valvottava alue soittamalla videopuhelu laitteeseen. Millä tahansa SMS ominaisuudella varustetulla matkapuhelimella voidaan etäkäyttää laitetta lähettämällä SMS tekstiviestejä laitteeseen. Muista ja talenna luotettavaan paikkaan laitteen salasana ja USIM kortin numero. Älä paljasta niitä muille varmistaaksesi yksityisyytesi ja laitteen muun toiminnan. Käyttäjätasot: Laitteessa on kaksi käyttäjätasoa: Master = pääkäyttäjä (vain yksi henkilö): Pääkäyttäjän tulee asetella oma matkapuhelin numero laitteeseen aivan käytön aluksi. Muussa tapauksessa mitään toimintoja ei voida ottaa käyttöön. Vain yksi pääkäyttäjän puhelinnumero voidaan asetella laitteeseen. Kamera lähettää soittaa ensin Videopuhelun (jos 3G alueella, jos 2G äänipuhelun) pääkäyttäjän matkapuhelinnumeroon ja hänen perheensä ja/tai hätänumeroon, jotka pääkäyttäjä on asetellut. SMS tekstiviestit lähetetään vain pääkäyttäjän matkapuhelinnumeroon. HUOM! VIRANOMAISTEN HÄTÄNUMERO VOIDAAN ASETELLA VAIN ERILLISELLÄ KIRJALLISELLA, KO. VALVOTTAVAA KOHDETTA VARTEN SAADULLA KO. VIRANOMAISEN MYÖNTÄMÄLLÄ LUVALLA. EI YLEISESTI KÄYTÖSSÄ OLEVA PALVELU. VARTIOINTILIIKKEEN HÄTÄNUMERO VOIDAAN ASETELLA VAIN ERILLISELLÄ KIRJALLISELLA, KO. VALVOTTAVAA KOHDETTA VARTEN SAADULLA KO. VARTIOINTILIIKKEEN LUVALLA TAI YHTEISESTI LAADITULLA SOPIMUKSELLA. TIEDUSTELE TÄTÄ MAHDOLLISUUTTA JÄLLEENMYYJÄLTÄ TAI MAAHANTUOJALTA ACCESS HOME ELECTRONICS OY:LTÄ. Pääkäyttäjän tulee muistaa tai tallettaa salasana ja USIM-kortin numerot luotettavaan yksityiseen paikkaan ja pitää ne salassa. Vain pääkäyttäjällä on valtuudet muuttaa kameran salasana ja perheen (tai hätänumeroiden) salasana. Normaali käyttäjä (maksimi 10 kpl): pääkäyttäjän asettelemien käyttäjien on oikeus saada 5

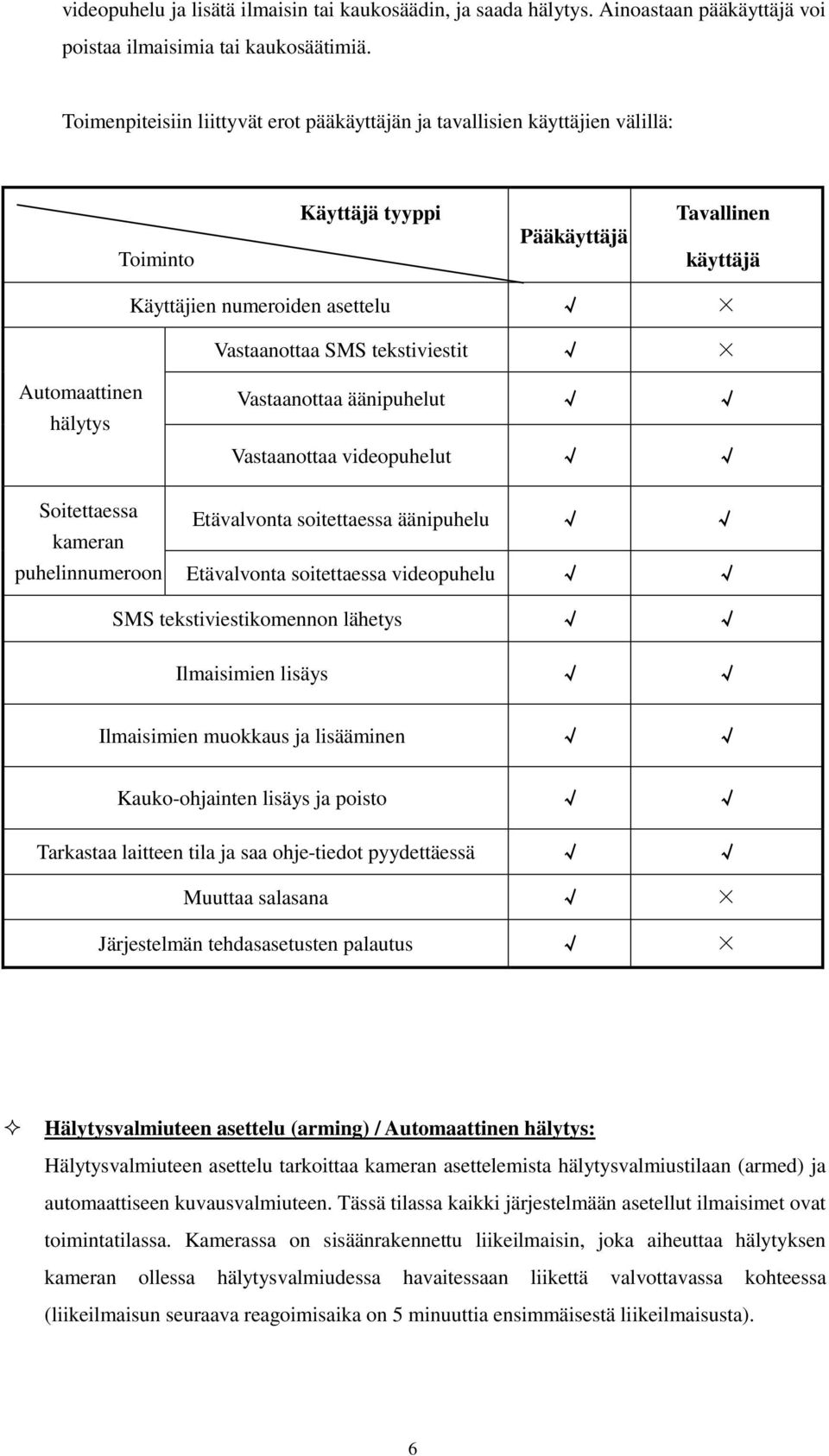

6 videopuhelu ja lisätä ilmaisin tai kaukosäädin, ja saada hälytys. Ainoastaan pääkäyttäjä voi poistaa ilmaisimia tai kaukosäätimiä. Toimenpiteisiin liittyvät erot pääkäyttäjän ja tavallisien käyttäjien välillä: Toiminto Käyttäjä tyyppi Pääkäyttäjä Tavallinen käyttäjä Käyttäjien numeroiden asettelu Vastaanottaa SMS tekstiviestit Automaattinen hälytys Soitettaessa kameran puhelinnumeroon Vastaanottaa äänipuhelut Vastaanottaa videopuhelut Etävalvonta soitettaessa äänipuhelu Etävalvonta soitettaessa videopuhelu SMS tekstiviestikomennon lähetys Ilmaisimien lisäys Ilmaisimien muokkaus ja lisääminen Kauko-ohjainten lisäys ja poisto Tarkastaa laitteen tila ja saa ohje-tiedot pyydettäessä Muuttaa salasana Järjestelmän tehdasasetusten palautus Hälytysvalmiuteen asettelu (arming) / Automaattinen hälytys: Hälytysvalmiuteen asettelu tarkoittaa kameran asettelemista hälytysvalmiustilaan (armed) ja automaattiseen kuvausvalmiuteen. Tässä tilassa kaikki järjestelmään asetellut ilmaisimet ovat toimintatilassa. Kamerassa on sisäänrakennettu liikeilmaisin, joka aiheuttaa hälytyksen kameran ollessa hälytysvalmiudessa havaitessaan liikettä valvottavassa kohteessa (liikeilmaisun seuraava reagoimisaika on 5 minuuttia ensimmäisestä liikeilmaisusta). 6

7 Hälytysvalmiustilassa, jos jokin langaton anturi antaa hälytyssignaalin, 3G videovalvontakamera lähettää tekstiviestin ja/tai soittaa videopuhelun pääkäyttäjälle ja ilmoittaa näin hälytyksen välittömästi. Jos pääkäyttäjä ei vastaa puheluun, se soittaa seuraavaan esiaseteltuun numeroon kunnes vastataan.. Tämä prosessi toistetaan kolme kertaa, sen jälkeen järjestelmä ei enää soita automaattisesti, jos mikään ennalta asetettu numero ei vastaa. Hälytysvalmiuden poiskytkentä (disarming): Hälytysvalmiuden poiskytkentä tarkoittaa, että järjestelmä asetetaan pois hälytysvalmiudesta (disarmed) ja automaattisesta kuvausvalmiudesta. Tässä tilassa järjestelmään asetellut ilmaisimet eivät ole toimintatilassa (pois lukien jatkuvasti hälyttävät ilmaisimet, kuten esim. savuilmaisimet) ja järjestelmä ei hälytä. Tästä tekevät poikkeuksen jatkuvasti hälyttäviksi asetellut ilmaisimet, kuten esim. savuilmaisimet (ks. tarkemmat ohjeet kohdasta 7. Langattomien ilmaisimien asettelu järjestelmään ) ja kauko-ohjaimen paniikki -painike, jotka siis aiheuttavat hälytyksen aina, kun järjestelmä on toimintavalmiudessa. Kuorivalvonta tila (ns. yötila, eng. bypass): Kuorivalvontatilassa (ns. yötilassa), hälyttävät vain ne ilmaisimet, jotka on aseteltu kuorivalvontaan (mikäli 3G kameraan on aseteltu tähän kategoriaan kuuluvia ilmaisimia, ks. tarkempi kuvasu kappale 5, kohta 7), tyypillisesti näitä ovat ovi-ilmaisimet, jotka valvovat valvottavan kohteen kuorta ja joita ei todennäköisesti avata yötilassa, kun kohteessa nukutaan. Halutessasi voit asetella tähän tilaan myös muita ilmaisimia, esim. ne liikeilmaisimet, jotka ovat niiden alueiden ulkopuolella, joissa tyypillisesti liikutaan yötilan ollessa päällä, ks. tarkemmat ohjeet kohdasta 7. Langattomien ilmaisimien asettelu järjestelmään Saapuva videopuhelu: Reaaliaikainen videokuvaus voidaan laittaa päälle kun pääkäyttäjä tai tavalliset käyttäjät soittaa kameraan videopuhelun, kuva näkyy soitettavassa matkapuhelimessa. Asetus: Kaikki tämän tuotteen asetukset voidaan tehdä lähettämällä SMS tekstiviestejä. 7

8 Kauko-ohjaimen kuvaus: Kuva 2: Kauko-ohjaimen käyttöpainikkeet: 1. Antenni 2. Merkkivalo 3. Hälytysvalmiuden aktivointi painike, ns. lukko -painike (arming) 4. Kuorivalvonnan asettelupainike (bypassing) 5. Hälytysvalmiuden lepotilaan kytkentä painike, ns. avaa lukko -painike (disarming) 6. Paniikkipainike 3G videovalvontakameran merkkivalon eri tilojen kuvaus: Väri Toiminto Tila Punainen LED-valo Vihreä LED-valo Oranssi LED-valo Vilkkuu hitaasti Vikkuu nopeasti Jatkuvasti päällä Jatkuvasti päällä Vilkkuu hitaasti Vikkuu nopeasti vilkkuu Etsii matkapuhelinverkkoa Ilmaisin hälyttää SIM korttia ei asennettu tai se ei ole toimintakuntoinen tai 3G kamera on vahingoittunut. Hälytysvalmiudessa, automaattinen hälytysvalmius Hälytin lepotilassa, ei automaattista hälytysvalmiutta Käsittelee tietoja. Odottaa kauko-ohjainta aseteltavaksi osaksi järjestelmää, ks. kohta 4.2, Aktivoi kauko-ohjaimet Kappale 3, Asennus: 1. Asenna USIM-kortti: Käännä laitteen vasemmassa kyljessä oleva kuminen suoja vetämällä sitä kevyesti yläosasta ulospäin. Avaa USIM-korttin kelkka painamalla kevyesti kynänkärjellä pientä keltaista pistettä, jolloin USIM-kortin kelkka tulee ulos, vedä kelkka kokonaan ulos. Aseta USIM kortti kelkkaan metalliluiskat ylöspäin, sitten aseta kelkka takaisin sen paikkaan (USIM-kortin metalliliuskat 8

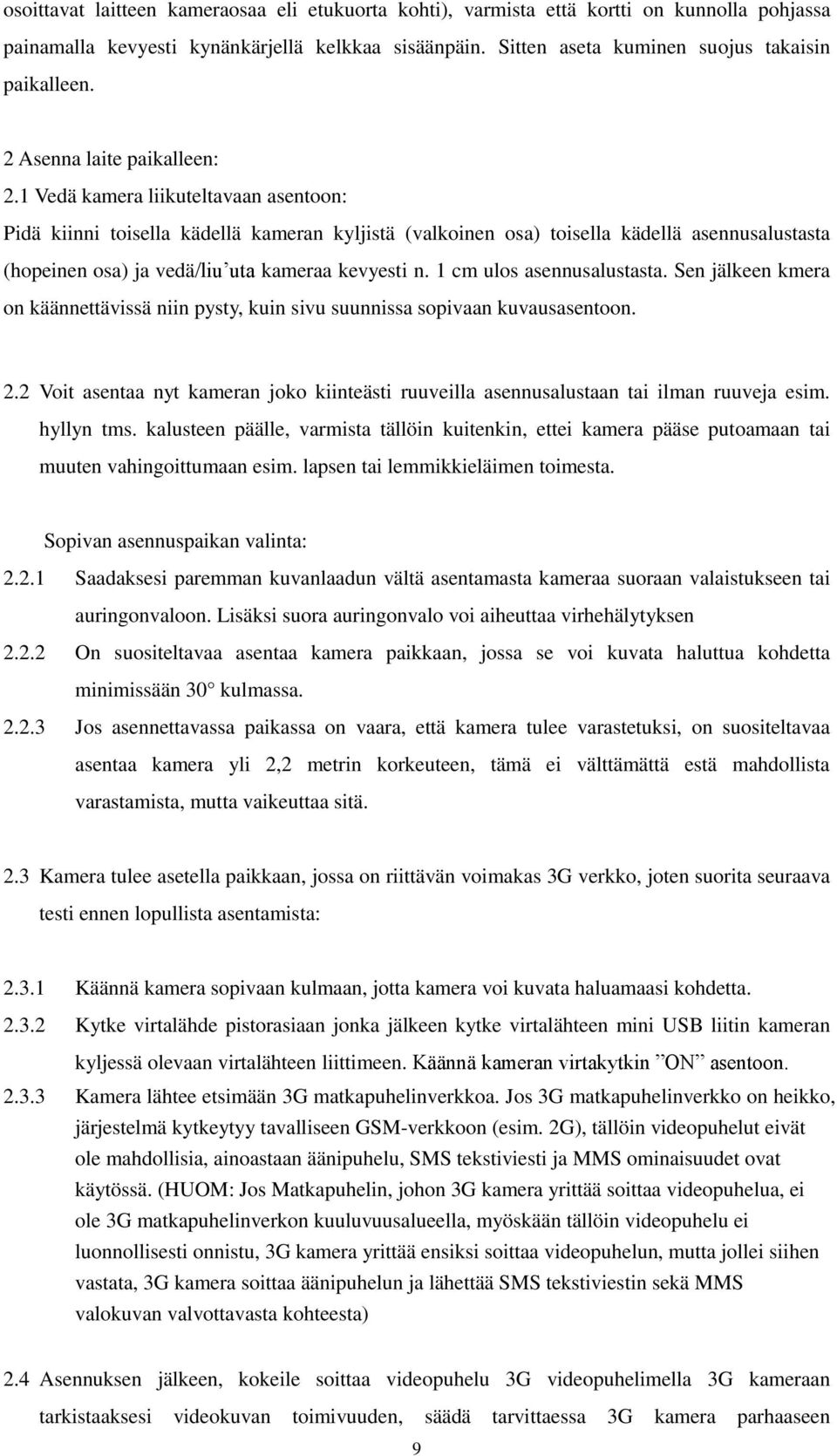

9 osoittavat laitteen kameraosaa eli etukuorta kohti), varmista että kortti on kunnolla pohjassa painamalla kevyesti kynänkärjellä kelkkaa sisäänpäin. Sitten aseta kuminen suojus takaisin paikalleen. 2 Asenna laite paikalleen: 2.1 Vedä kamera liikuteltavaan asentoon: Pidä kiinni toisella kädellä kameran kyljistä (valkoinen osa) toisella kädellä asennusalustasta (hopeinen osa) ja vedä/liu uta kameraa kevyesti n. 1 cm ulos asennusalustasta. Sen jälkeen kmera on käännettävissä niin pysty, kuin sivu suunnissa sopivaan kuvausasentoon. 2.2 Voit asentaa nyt kameran joko kiinteästi ruuveilla asennusalustaan tai ilman ruuveja esim. hyllyn tms. kalusteen päälle, varmista tällöin kuitenkin, ettei kamera pääse putoamaan tai muuten vahingoittumaan esim. lapsen tai lemmikkieläimen toimesta. Sopivan asennuspaikan valinta: Saadaksesi paremman kuvanlaadun vältä asentamasta kameraa suoraan valaistukseen tai auringonvaloon. Lisäksi suora auringonvalo voi aiheuttaa virhehälytyksen On suositeltavaa asentaa kamera paikkaan, jossa se voi kuvata haluttua kohdetta minimissään 30 kulmassa Jos asennettavassa paikassa on vaara, että kamera tulee varastetuksi, on suositeltavaa asentaa kamera yli 2,2 metrin korkeuteen, tämä ei välttämättä estä mahdollista varastamista, mutta vaikeuttaa sitä. 2.3 Kamera tulee asetella paikkaan, jossa on riittävän voimakas 3G verkko, joten suorita seuraava testi ennen lopullista asentamista: Käännä kamera sopivaan kulmaan, jotta kamera voi kuvata haluamaasi kohdetta Kytke virtalähde pistorasiaan jonka jälkeen kytke virtalähteen mini USB liitin kameran kyljessä olevaan virtalähteen liittimeen. Käännä kameran virtakytkin ON asentoon Kamera lähtee etsimään 3G matkapuhelinverkkoa. Jos 3G matkapuhelinverkko on heikko, järjestelmä kytkeytyy tavalliseen GSM-verkkoon (esim. 2G), tällöin videopuhelut eivät ole mahdollisia, ainoastaan äänipuhelu, SMS tekstiviesti ja MMS ominaisuudet ovat käytössä. (HUOM: Jos Matkapuhelin, johon 3G kamera yrittää soittaa videopuhelua, ei ole 3G matkapuhelinverkon kuuluvuusalueella, myöskään tällöin videopuhelu ei luonnollisesti onnistu, 3G kamera yrittää ensiksi soittaa videopuhelun, mutta jollei siihen vastata, 3G kamera soittaa äänipuhelun ja lähettää SMS tekstiviestin sekä MMS valokuvan valvottavasta kohteesta) 2.4 Asennuksen jälkeen, kokeile soittaa videopuhelu 3G videopuhelimella 3G kameraan tarkistaaksesi videokuvan toimivuuden, säädä tarvittaessa 3G kamera parhaaseen 9

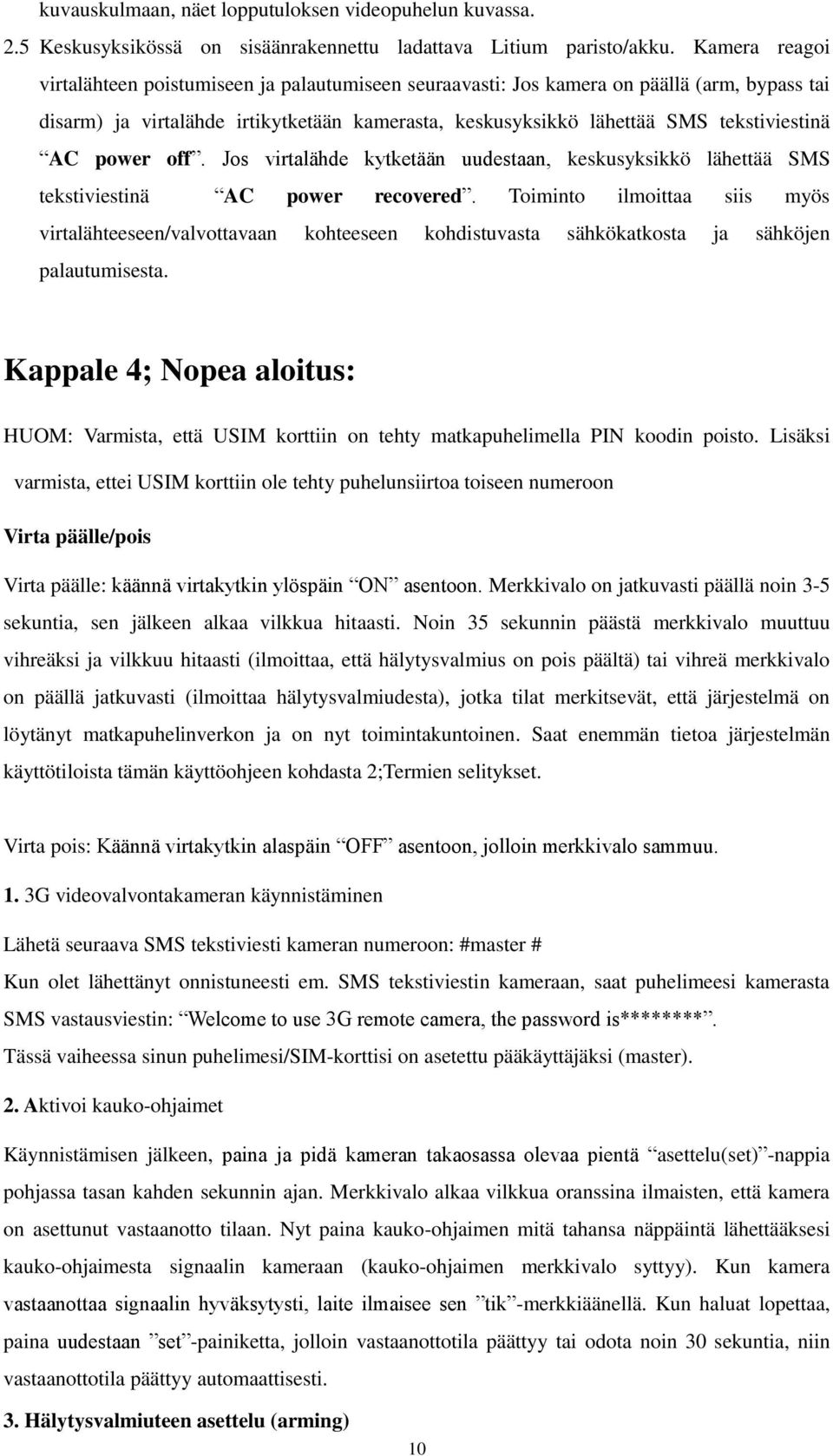

10 kuvauskulmaan, näet lopputuloksen videopuhelun kuvassa. 2.5 Keskusyksikössä on sisäänrakennettu ladattava Litium paristo/akku. Kamera reagoi virtalähteen poistumiseen ja palautumiseen seuraavasti: Jos kamera on päällä (arm, bypass tai disarm) ja virtalähde irtikytketään kamerasta, keskusyksikkö lähettää SMS tekstiviestinä AC power off. Jos virtalähde kytketään uudestaan, keskusyksikkö lähettää SMS tekstiviestinä AC power recovered. Toiminto ilmoittaa siis myös virtalähteeseen/valvottavaan kohteeseen kohdistuvasta sähkökatkosta ja sähköjen palautumisesta. Kappale 4; Nopea aloitus: HUOM: Varmista, että USIM korttiin on tehty matkapuhelimella PIN koodin poisto. Lisäksi varmista, ettei USIM korttiin ole tehty puhelunsiirtoa toiseen numeroon Virta päälle/pois Virta päälle: käännä virtakytkin ylöspäin ON asentoon. Merkkivalo on jatkuvasti päällä noin 3-5 sekuntia, sen jälkeen alkaa vilkkua hitaasti. Noin 35 sekunnin päästä merkkivalo muuttuu vihreäksi ja vilkkuu hitaasti (ilmoittaa, että hälytysvalmius on pois päältä) tai vihreä merkkivalo on päällä jatkuvasti (ilmoittaa hälytysvalmiudesta), jotka tilat merkitsevät, että järjestelmä on löytänyt matkapuhelinverkon ja on nyt toimintakuntoinen. Saat enemmän tietoa järjestelmän käyttötiloista tämän käyttöohjeen kohdasta 2;Termien selitykset. Virta pois: Käännä virtakytkin alaspäin OFF asentoon, jolloin merkkivalo sammuu. 1. 3G videovalvontakameran käynnistäminen Lähetä seuraava SMS tekstiviesti kameran numeroon: #master # Kun olet lähettänyt onnistuneesti em. SMS tekstiviestin kameraan, saat puhelimeesi kamerasta SMS vastausviestin: Welcome to use 3G remote camera, the password is********. Tässä vaiheessa sinun puhelimesi/sim-korttisi on asetettu pääkäyttäjäksi (master). 2. Aktivoi kauko-ohjaimet Käynnistämisen jälkeen, paina ja pidä kameran takaosassa olevaa pientä asettelu(set) -nappia pohjassa tasan kahden sekunnin ajan. Merkkivalo alkaa vilkkua oranssina ilmaisten, että kamera on asettunut vastaanotto tilaan. Nyt paina kauko-ohjaimen mitä tahansa näppäintä lähettääksesi kauko-ohjaimesta signaalin kameraan (kauko-ohjaimen merkkivalo syttyy). Kun kamera vastaanottaa signaalin hyväksytysti, laite ilmaisee sen tik -merkkiäänellä. Kun haluat lopettaa, paina uudestaan set -painiketta, jolloin vastaanottotila päättyy tai odota noin 30 sekuntia, niin vastaanottotila päättyy automaattisesti. 3. Hälytysvalmiuteen asettelu (arming) 10

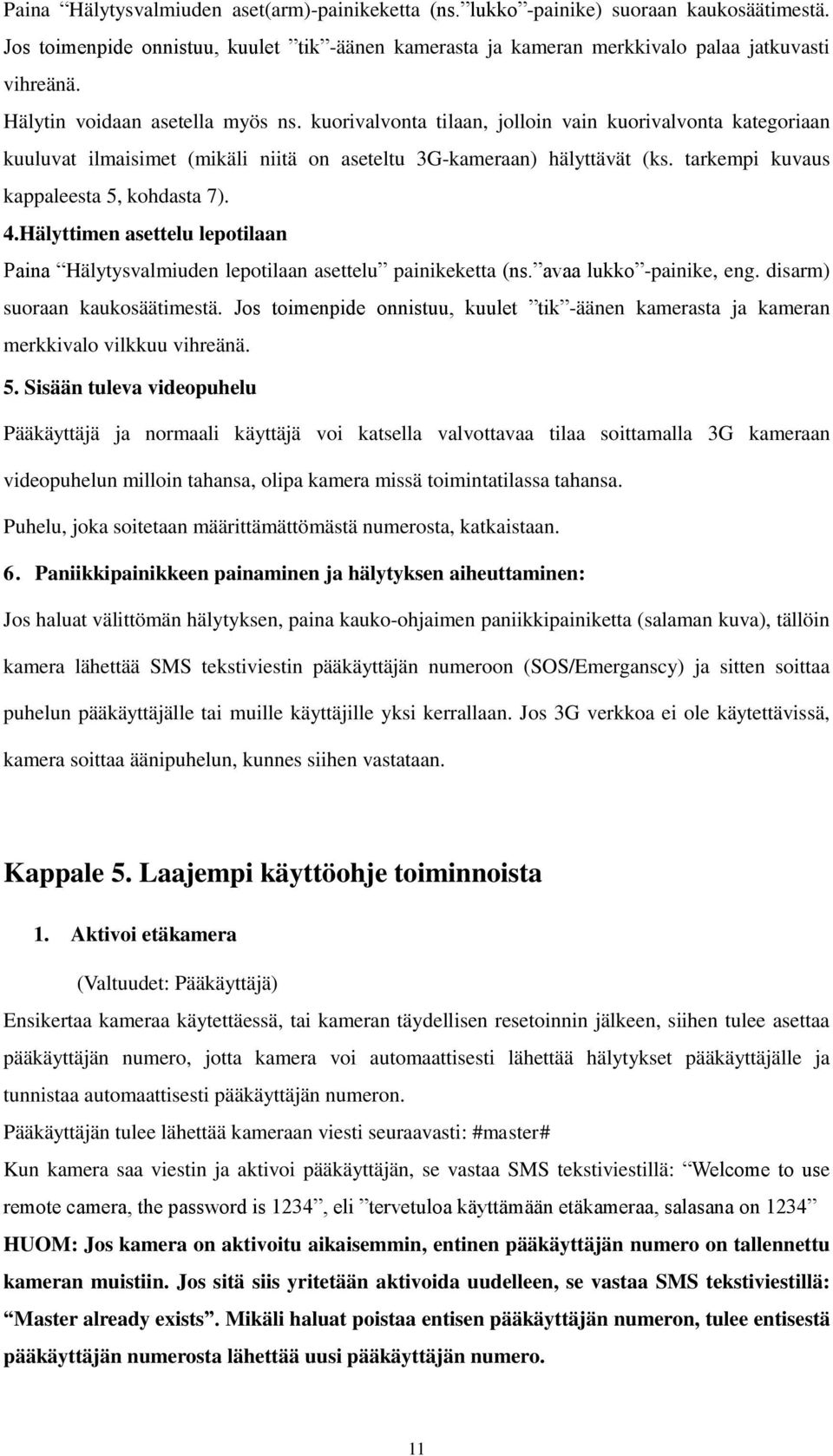

11 Paina Hälytysvalmiuden aset(arm)-painikeketta (ns. lukko -painike) suoraan kaukosäätimestä. Jos toimenpide onnistuu, kuulet tik -äänen kamerasta ja kameran merkkivalo palaa jatkuvasti vihreänä. Hälytin voidaan asetella myös ns. kuorivalvonta tilaan, jolloin vain kuorivalvonta kategoriaan kuuluvat ilmaisimet (mikäli niitä on aseteltu 3G-kameraan) hälyttävät (ks. tarkempi kuvaus kappaleesta 5, kohdasta 7). 4.Hälyttimen asettelu lepotilaan Paina Hälytysvalmiuden lepotilaan asettelu painikeketta (ns. avaa lukko -painike, eng. disarm) suoraan kaukosäätimestä. Jos toimenpide onnistuu, kuulet tik -äänen kamerasta ja kameran merkkivalo vilkkuu vihreänä. 5. Sisään tuleva videopuhelu Pääkäyttäjä ja normaali käyttäjä voi katsella valvottavaa tilaa soittamalla 3G kameraan videopuhelun milloin tahansa, olipa kamera missä toimintatilassa tahansa. Puhelu, joka soitetaan määrittämättömästä numerosta, katkaistaan. 6.Paniikkipainikkeen painaminen ja hälytyksen aiheuttaminen: Jos haluat välittömän hälytyksen, paina kauko-ohjaimen paniikkipainiketta (salaman kuva), tällöin kamera lähettää SMS tekstiviestin pääkäyttäjän numeroon (SOS/Emerganscy) ja sitten soittaa puhelun pääkäyttäjälle tai muille käyttäjille yksi kerrallaan. Jos 3G verkkoa ei ole käytettävissä, kamera soittaa äänipuhelun, kunnes siihen vastataan. Kappale 5. Laajempi käyttöohje toiminnoista 1. Aktivoi etäkamera (Valtuudet: Pääkäyttäjä) Ensikertaa kameraa käytettäessä, tai kameran täydellisen resetoinnin jälkeen, siihen tulee asettaa pääkäyttäjän numero, jotta kamera voi automaattisesti lähettää hälytykset pääkäyttäjälle ja tunnistaa automaattisesti pääkäyttäjän numeron. Pääkäyttäjän tulee lähettää kameraan viesti seuraavasti: #master# Kun kamera saa viestin ja aktivoi pääkäyttäjän, se vastaa SMS tekstiviestillä: Welcome to use remote camera, the password is 1234, eli tervetuloa käyttämään etäkameraa, salasana on 1234 HUOM: Jos kamera on aktivoitu aikaisemmin, entinen pääkäyttäjän numero on tallennettu kameran muistiin. Jos sitä siis yritetään aktivoida uudelleen, se vastaa SMS tekstiviestillä: Master already exists. Mikäli haluat poistaa entisen pääkäyttäjän numeron, tulee entisestä pääkäyttäjän numerosta lähettää uusi pääkäyttäjän numero. 11

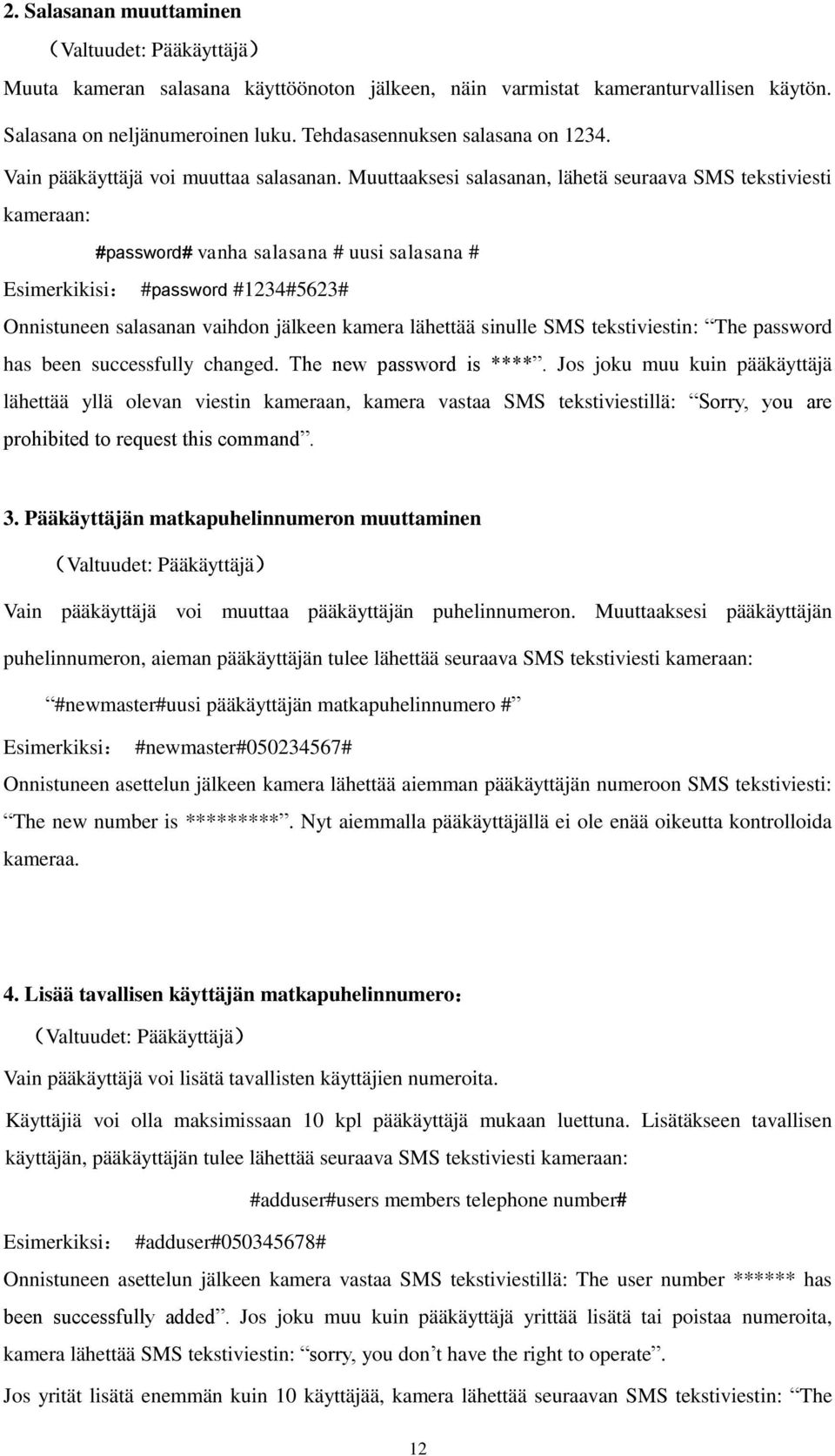

12 2. Salasanan muuttaminen (Valtuudet: Pääkäyttäjä) Muuta kameran salasana käyttöönoton jälkeen, näin varmistat kameranturvallisen käytön. Salasana on neljänumeroinen luku. Tehdasasennuksen salasana on Vain pääkäyttäjä voi muuttaa salasanan. Muuttaaksesi salasanan, lähetä seuraava SMS tekstiviesti kameraan: #password# vanha salasana # uusi salasana # Esimerkikisi: #password #1234#5623# Onnistuneen salasanan vaihdon jälkeen kamera lähettää sinulle SMS tekstiviestin: The password has been successfully changed. The new password is ****. Jos joku muu kuin pääkäyttäjä lähettää yllä olevan viestin kameraan, kamera vastaa SMS tekstiviestillä: Sorry, you are prohibited to request this command. 3. Pääkäyttäjän matkapuhelinnumeron muuttaminen (Valtuudet: Pääkäyttäjä) Vain pääkäyttäjä voi muuttaa pääkäyttäjän puhelinnumeron. Muuttaaksesi pääkäyttäjän puhelinnumeron, aieman pääkäyttäjän tulee lähettää seuraava SMS tekstiviesti kameraan: #newmaster#uusi pääkäyttäjän matkapuhelinnumero # Esimerkiksi: #newmaster# # Onnistuneen asettelun jälkeen kamera lähettää aiemman pääkäyttäjän numeroon SMS tekstiviesti: The new number is *********. Nyt aiemmalla pääkäyttäjällä ei ole enää oikeutta kontrolloida kameraa. 4. Lisää tavallisen käyttäjän matkapuhelinnumero: (Valtuudet: Pääkäyttäjä) Vain pääkäyttäjä voi lisätä tavallisten käyttäjien numeroita. Käyttäjiä voi olla maksimissaan 10 kpl pääkäyttäjä mukaan luettuna. Lisätäkseen tavallisen käyttäjän, pääkäyttäjän tulee lähettää seuraava SMS tekstiviesti kameraan: #adduser#users members telephone number# Esimerkiksi: #adduser# # Onnistuneen asettelun jälkeen kamera vastaa SMS tekstiviestillä: The user number ****** has been successfully added. Jos joku muu kuin pääkäyttäjä yrittää lisätä tai poistaa numeroita, kamera lähettää SMS tekstiviestin: sorry, you don t have the right to operate. Jos yrität lisätä enemmän kuin 10 käyttäjää, kamera lähettää seuraavan SMS tekstiviestin: The 12

13 user numbers are full. Please delete numbers before you add new ones. Jos yrität lisätä saman puhelinnumeron toiseen kertaan, kamera lähettää seuraavan SMS tekstiviestin: user number already exists. 5 Poista tavallisen käyttäjän matkapuhelinnumero: (Valtuudet: Pääkäyttäjä) Vain pääkäyttäjä voi poistaa tavallisten käyttäjien numeroita. Poistaakseen tavallisen käyttäjän, pääkäyttäjän tulee lähettää seuraava SMS tekstiviesti kameraan: # deluser#users members telephone number # Poistaakseen kaikkien käyttäjien numerot, pääkäyttäjän tulee lähettää kameraan seuraava SMS tekstiviesti: # deluser # Onnistuneen poiston jälkeen kamera lähettää seuraavan SMS tekstiviestin: User number ******** deleted successfully,jos poisto ei onnistunut kamera lähettää SMS tekstiviestin: Fail to delete user number ******* Jos poistettava numero on väärä kamera lähettää seuraavan SMS tekstiviestin: The user number ****** is invalid, please check and try again." 6. Kauko-ohjaimien käyttö: Neljä painiketta:lukko(arm), Avaa lukko(disarm), Kuorivalvonta(bypass), Paniikkipainike (salama) Lukko painiketta painettaessa kameran merkkivalo muuttuu jatkuvasti palavaksi vihreäksi valoksi ja kamera asettuu hälytysvalmiuteen. Jos langattomia ilmaisimia on asetettu järjestelmään ja joku niistä lähettää hälytyssignaalin kameraan, kamera soittaa videopuhelun, äänipuhelun (jos 2G alueella)ja lähettää SMS tekstiviestin hälytyksen aiheuttajasta. Painettaessa Avaa lukko -painiketta kameran merkkivalo muuttuu hitaasti vilkkuvaksi vihreäksi valoksi. Kamera on nyt lepotilassa, eikä hälytä muutoin kuin niistä ilmaisimista, jotka on aseteltu jatkuvaan hälytysvalmiuteen, kuten esim. savuilmaisimet sekä kauko-ohjaimen paniikkipainikkeesta. Kuorivalvonta (bypass) painiketta painettaessa, mikäli 3G kameraan on liitetty langattomia ilmaisimia, jotka on aseteltu kuorivalvonta kategoriaan (ks. kohta 7. langattomat ilmaisimet), vain tuohon kategoriaan kuuluvat ilmaisimet aiheuttavat keskuslaitteeseen hälytyksen. Paniikkipainiketta painettaessa kameran merkkivalo muuttuu vihreäksi nopeasti vilkkuvaksi valoksi. Kamera soittaa pääkäyttäjän ja tavallisten käyttäjien numeroihin asetellussa järjestyksessä. 13

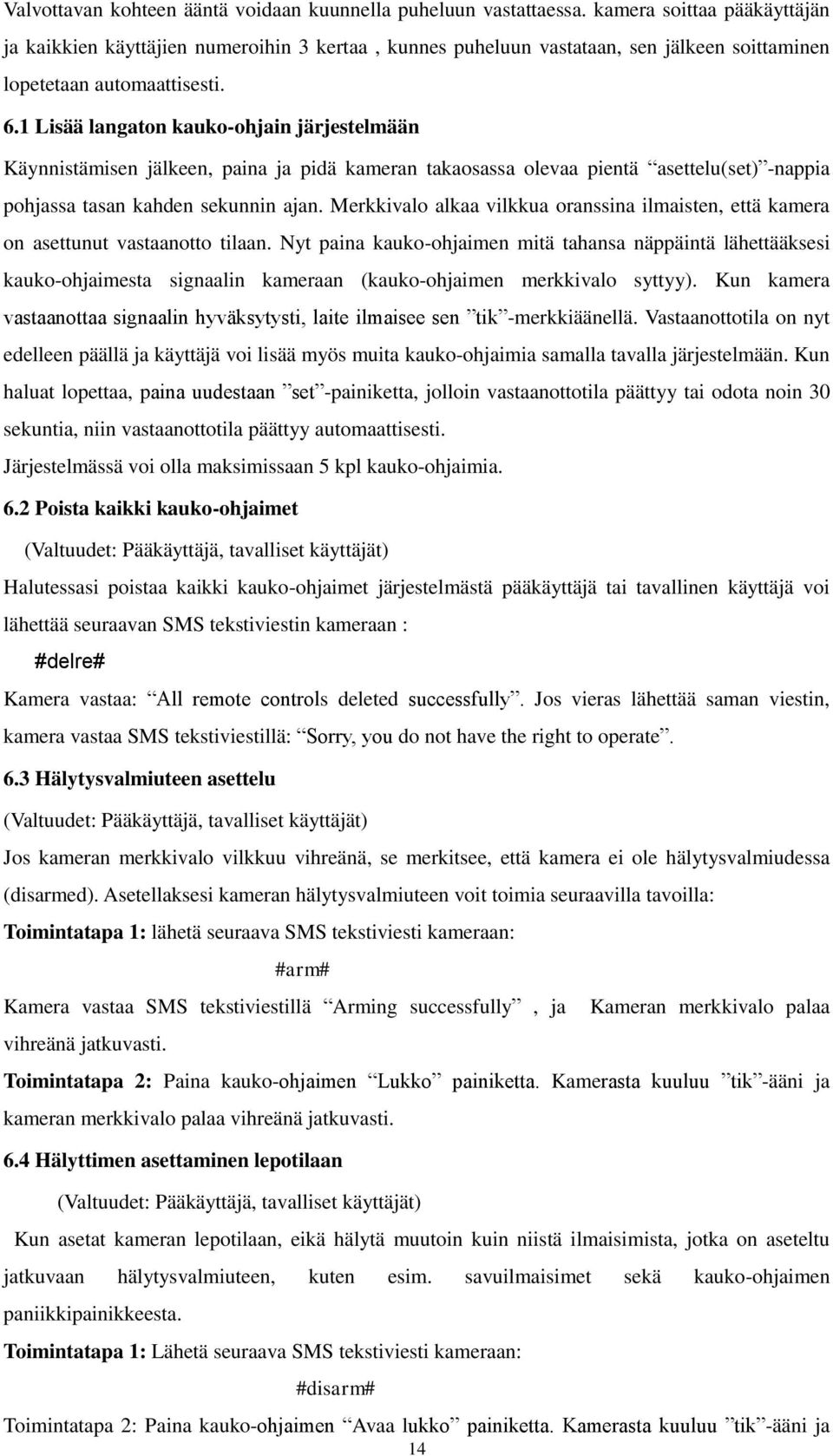

14 Valvottavan kohteen ääntä voidaan kuunnella puheluun vastattaessa. kamera soittaa pääkäyttäjän ja kaikkien käyttäjien numeroihin 3 kertaa, kunnes puheluun vastataan, sen jälkeen soittaminen lopetetaan automaattisesti. 6.1 Lisää langaton kauko-ohjain järjestelmään Käynnistämisen jälkeen, paina ja pidä kameran takaosassa olevaa pientä asettelu(set) -nappia pohjassa tasan kahden sekunnin ajan. Merkkivalo alkaa vilkkua oranssina ilmaisten, että kamera on asettunut vastaanotto tilaan. Nyt paina kauko-ohjaimen mitä tahansa näppäintä lähettääksesi kauko-ohjaimesta signaalin kameraan (kauko-ohjaimen merkkivalo syttyy). Kun kamera vastaanottaa signaalin hyväksytysti, laite ilmaisee sen tik -merkkiäänellä. Vastaanottotila on nyt edelleen päällä ja käyttäjä voi lisää myös muita kauko-ohjaimia samalla tavalla järjestelmään. Kun haluat lopettaa, paina uudestaan set -painiketta, jolloin vastaanottotila päättyy tai odota noin 30 sekuntia, niin vastaanottotila päättyy automaattisesti. Järjestelmässä voi olla maksimissaan 5 kpl kauko-ohjaimia. 6.2 Poista kaikki kauko-ohjaimet (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Halutessasi poistaa kaikki kauko-ohjaimet järjestelmästä pääkäyttäjä tai tavallinen käyttäjä voi lähettää seuraavan SMS tekstiviestin kameraan : #delre# Kamera vastaa: All remote controls deleted successfully. Jos vieras lähettää saman viestin, kamera vastaa SMS tekstiviestillä: Sorry, you do not have the right to operate. 6.3 Hälytysvalmiuteen asettelu (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Jos kameran merkkivalo vilkkuu vihreänä, se merkitsee, että kamera ei ole hälytysvalmiudessa (disarmed). Asetellaksesi kameran hälytysvalmiuteen voit toimia seuraavilla tavoilla: Toimintatapa 1: lähetä seuraava SMS tekstiviesti kameraan: #arm# Kamera vastaa SMS tekstiviestillä Arming successfully, ja Kameran merkkivalo palaa vihreänä jatkuvasti. Toimintatapa 2: Paina kauko-ohjaimen Lukko painiketta. Kamerasta kuuluu tik -ääni ja kameran merkkivalo palaa vihreänä jatkuvasti. 6.4 Hälyttimen asettaminen lepotilaan (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Kun asetat kameran lepotilaan, eikä hälytä muutoin kuin niistä ilmaisimista, jotka on aseteltu jatkuvaan hälytysvalmiuteen, kuten esim. savuilmaisimet sekä kauko-ohjaimen paniikkipainikkeesta. Toimintatapa 1: Lähetä seuraava SMS tekstiviesti kameraan: #disarm# Toimintatapa 2: Paina kauko-ohjaimen Avaa lukko painiketta. Kamerasta kuuluu tik -ääni ja 14

15 kameran merkkivalo alkaa vilkkua vihreänä. 7. Langattomat ilmaisimet (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Kaikki tämän kameran tunnistamia langattomia ilmaisimia voidaan liittää järjestelmään (taajuusalue or 433MHz) kuten infrapunatekniikkaan perustuvia liikeilmaisimia, ovi-ilmaisimia, savuilmaisimia jne. Max 15 ilmaisinta yhdessä 3G kamerassa. Varmista ilmaisimien yhteensopivuus jälleenmyyjältä tai maahantuojalta Access Home Electronics Oy:ltä. HUOM: Ensisijaisesti suosittelemme käyttämään tätä 3G kameraa yhtenä osana kotihälytinjärjestelmää (EH-GSMxx-xxxx), joka sisältää erilaisia ilmaisimia, kuten liikeilmaisimia, ovi-ilmaisimia, savuilmaisimia, kosteusvahteja, jäätymisvahteja jne. Kotihälytin järjestelmässä (EH-GSMxx-xxxx) on laajemmat ominaisuudet kuin 3G kamerassa. Mikäli tästä huolimatta haluat asetella langattomia ilmaisimia tähän järjestelmään, tilaa ilmaisimet Access Home Electronics Oy:ltä yhteensopivuuden varmistamiseksi. Langattomien ilmaisimien asettelu järjestelmään: 1) Kytke virta tai paristo langattomaan ilmaisimeen. 2) Pääkäyttäjä tai tavallinen käyttäjä lähettää jonkin seuraavista SMS tekstiviesteistä kameraan (riippuen ilmaisimen tyypistä, ks. ohjeet alla), jolloin kamera siirtyy ilmaisimien vastaanottotilaan: Erityyppiset ilmaisimet ja niiden asettelut 3G kameraan: 1 Lähetä Seuraava SMS tekstiviesti, jos haluat ilmaisimen olevan 24 h päällä, eli aina päällä kekusyksikön tilasta riippumatta (esim. Savuilmaisin, paniikkipainike jne.): #addsensor#ilmaisimen vyöhyke ja valvottavan tilan nimi#1#. 1 tarkoittaa, että ilmaisimen hälytys lähetetään aina, 24h. Esimerkki lähettävästä SMS tekstiviestistä: #addsensor#zone 02, Savuilmaisin makuuhuone#1# 2 Lähetä Seuraava SMS tekstiviesti, jos haluat ilmaisimen olevan ns. standardi ilmaisin, esim. liiketunnistin, joka on päällä vain silloin, kun järjestelmä on hälytysvalmiudessa: #addsensor#ilmaisimen vyöhyke ja valvottavan tilan nimi#0#. 0 tarkoittaa standardi ilmaisinta, joka on päällä vain silloin, kun järjestelmä on hälytysvalmiudessa (Jos 3G Kamera on asetettu hälytysvalmiuteen, tämä ja muut tähän kategoriaan asetellut ilmaisimet hälyttää. Jos 3G kamera on hälytysvalmiuden lepotilassa, tämä ja muut tähän kategoriaan asetellut ilmaisimet ei hälytä.) Esimerkki lähettävästä SMS tekstiviestistä: #addsensor#zone 03, Liikeilmaisin olohuone#1# 3 Lähetä Seuraava SMS tekstiviesti, jos haluat ilmaisimen olevan ns. 15

16 Kuorivalvonta ilmaisin, esim. ovi-ilmaisin, joka on päällä silloin, kun järjestelmä on joko kuorivalvonta tilassa tai hälytysvalmiudessa: #addsensor#ilmaisimen vyöhyke ja valvottavan tilan nimi#2# 2 tarkoittaa kuorivalvontailmaisinta (Jos 3G kamera on asetettu kuorivalvontatilaan tai hälytysvalmiuteen, tämä ja muut tähän kategoriaan asetellut ilmaisimet hälyttää. Jos 3G kamera on hälytysvalmiuden lepotilassa, tämä ja muut tähän kategoriaan asetellut ilmaisimet ei hälytä. Käyttäjä voi myös lähettää SMS tekstiviestin #bypass#0# jolloin tämä ja muut tähän kategoriaan asetellut ilmaisimet ei hälytä. Käyttäjä voi myös lähettää SMS tekstiviestin # bypass#1# jolloin tämä ja muut tähän kategoriaan asetellut ilmaisimet on aseteltu takaisin hälyttämään). Esimerkki lähettävästä SMS tekstiviestistä: #addsensor#zone 04, Parvekkeen ovi#1# Valvottavan tilan nimi tulee kirjoittaa länsimaisilla kirjaimilla (ei skandinaavisia merkkejä esim. ä, ö, å), maksimissaan 50 merkkiä. Nimi ilmoittaa hälytystekstiviestissä selkeästi hälyttävän ilmaisimen sijaintipaikan ja tyypin, joten tee tunnistamisesta riittävän selkeä itsellesi. Jos et halua, että ilmaisimen nimi on annettu, voit vain lähettää kameraan yksinkertaisesti SMS tekstiviestin: #addsensor# Kun kamera vastaanottaa SMS tekstiviestin ilmaisimien vastaanottotilaan siirtymisestä, kamera ilmoittaa siitä tik -äänellä ja kameran merkkivalo vilkkuu vihreänä/punaisena vuorotellen. Sitten kamera lähettää SMS tekstiviestin: Waiting to add/learn sensors. Trigger the sensor to send signal immediately Nyt kamera on ilmaisimien vastaanottotilassa ja sinun tulee lähettää mahdollisimman nopeasti ilmaisimesta hälytyssignaali kameraan. Tehdäksesi tämän toimi seuraavasti: esim. Ovi-ilmaisin, aiheuta signaalin lähetys avaamalla ovi, siten että pienempi magneettiosa irtautuu suuremmasta lähetin osasta, ja ilmaisimen punainen led valo välähtää, tällöin kamera ilmoittaa onnistuneesta liitännästä tik-äänellä, sitten kamera poistuu ilmaisimien vastaanottotilasta ja lähettää SMS tekstiviestin: Adding sensor successfully. Jos kamera epäonnistuu ilmaisimen liitännästä tai ilmaisinta ei ole, kameran merkkivalo jatkaa vilkkumista vihreänä/punaisen noin minuutin ajan, jonka jälkeen kamera lopettaa vastaanottotilan automaattisesti ja palaa edelliseen käyttötilaansa. Maksimissaan 15 kpl ilmaisimia voidaan liittää järjestelmään. Jos tämä määrä ylittyy, kamera lähettää SMS tekstiviestin: The sensors are full. Please delete old sensors before add new ones. Jos ilmaisimien kuvaus on väärä, kamera lähettää SMS tekstiviestin: Sensor name invalid, please rename the sensor. Poista kaikki langattomat ilmaisimet: (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Lähetä seuraava SMS tekstiviesti kameraan: #delsensor# 16

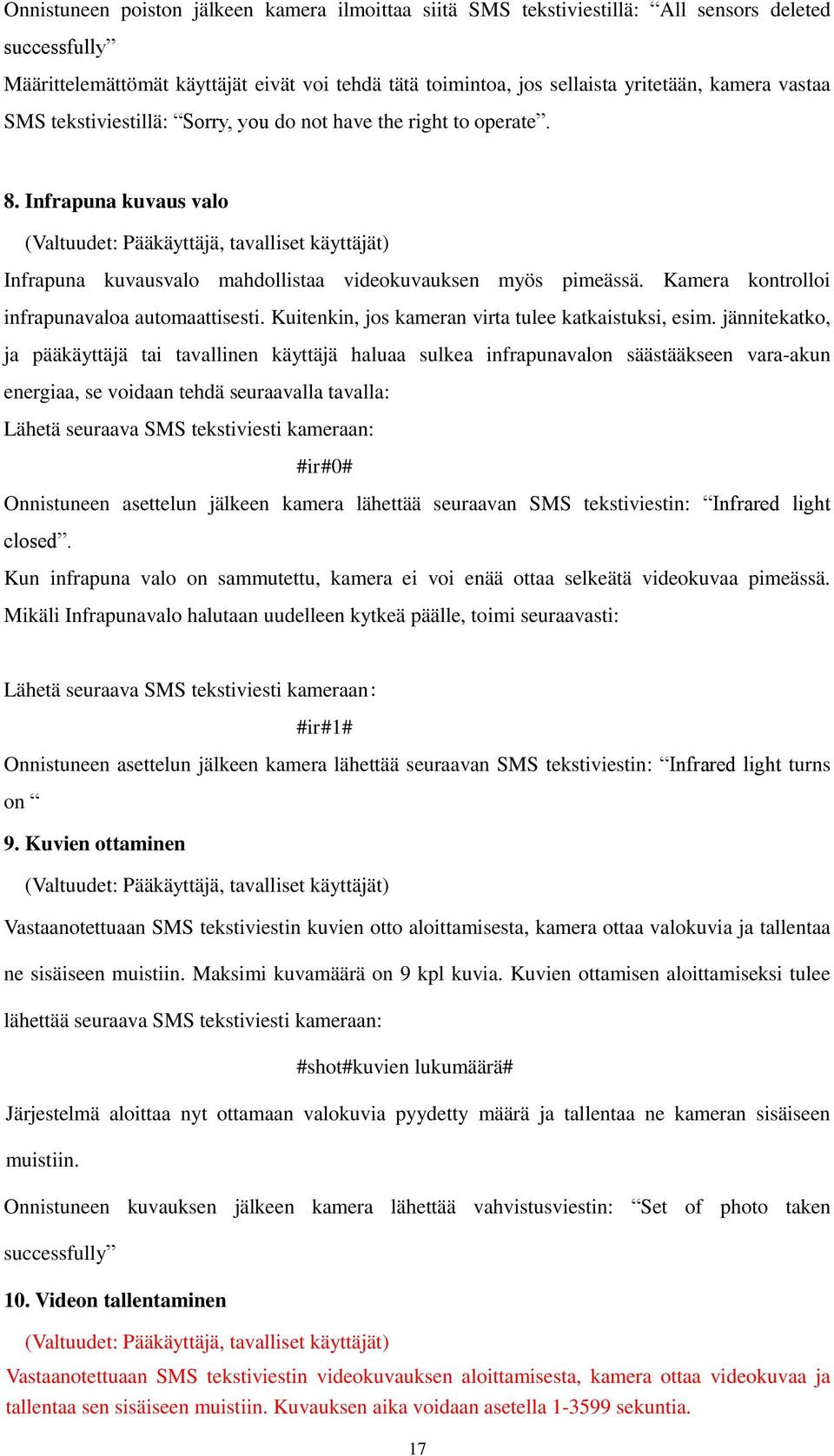

17 Onnistuneen poiston jälkeen kamera ilmoittaa siitä SMS tekstiviestillä: All sensors deleted successfully Määrittelemättömät käyttäjät eivät voi tehdä tätä toimintoa, jos sellaista yritetään, kamera vastaa SMS tekstiviestillä: Sorry, you do not have the right to operate. 8. Infrapuna kuvaus valo (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Infrapuna kuvausvalo mahdollistaa videokuvauksen myös pimeässä. Kamera kontrolloi infrapunavaloa automaattisesti. Kuitenkin, jos kameran virta tulee katkaistuksi, esim. jännitekatko, ja pääkäyttäjä tai tavallinen käyttäjä haluaa sulkea infrapunavalon säästääkseen vara-akun energiaa, se voidaan tehdä seuraavalla tavalla: Lähetä seuraava SMS tekstiviesti kameraan: #ir#0# Onnistuneen asettelun jälkeen kamera lähettää seuraavan SMS tekstiviestin: Infrared light closed. Kun infrapuna valo on sammutettu, kamera ei voi enää ottaa selkeätä videokuvaa pimeässä. Mikäli Infrapunavalo halutaan uudelleen kytkeä päälle, toimi seuraavasti: Lähetä seuraava SMS tekstiviesti kameraan: #ir#1# Onnistuneen asettelun jälkeen kamera lähettää seuraavan SMS tekstiviestin: Infrared light turns on 9. Kuvien ottaminen (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Vastaanotettuaan SMS tekstiviestin kuvien otto aloittamisesta, kamera ottaa valokuvia ja tallentaa ne sisäiseen muistiin. Maksimi kuvamäärä on 9 kpl kuvia. Kuvien ottamisen aloittamiseksi tulee lähettää seuraava SMS tekstiviesti kameraan: #shot#kuvien lukumäärä# Järjestelmä aloittaa nyt ottamaan valokuvia pyydetty määrä ja tallentaa ne kameran sisäiseen muistiin. Onnistuneen kuvauksen jälkeen kamera lähettää vahvistusviestin: Set of photo taken successfully 10. Videon tallentaminen (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Vastaanotettuaan SMS tekstiviestin videokuvauksen aloittamisesta, kamera ottaa videokuvaa ja tallentaa sen sisäiseen muistiin. Kuvauksen aika voidaan asetella sekuntia. 17

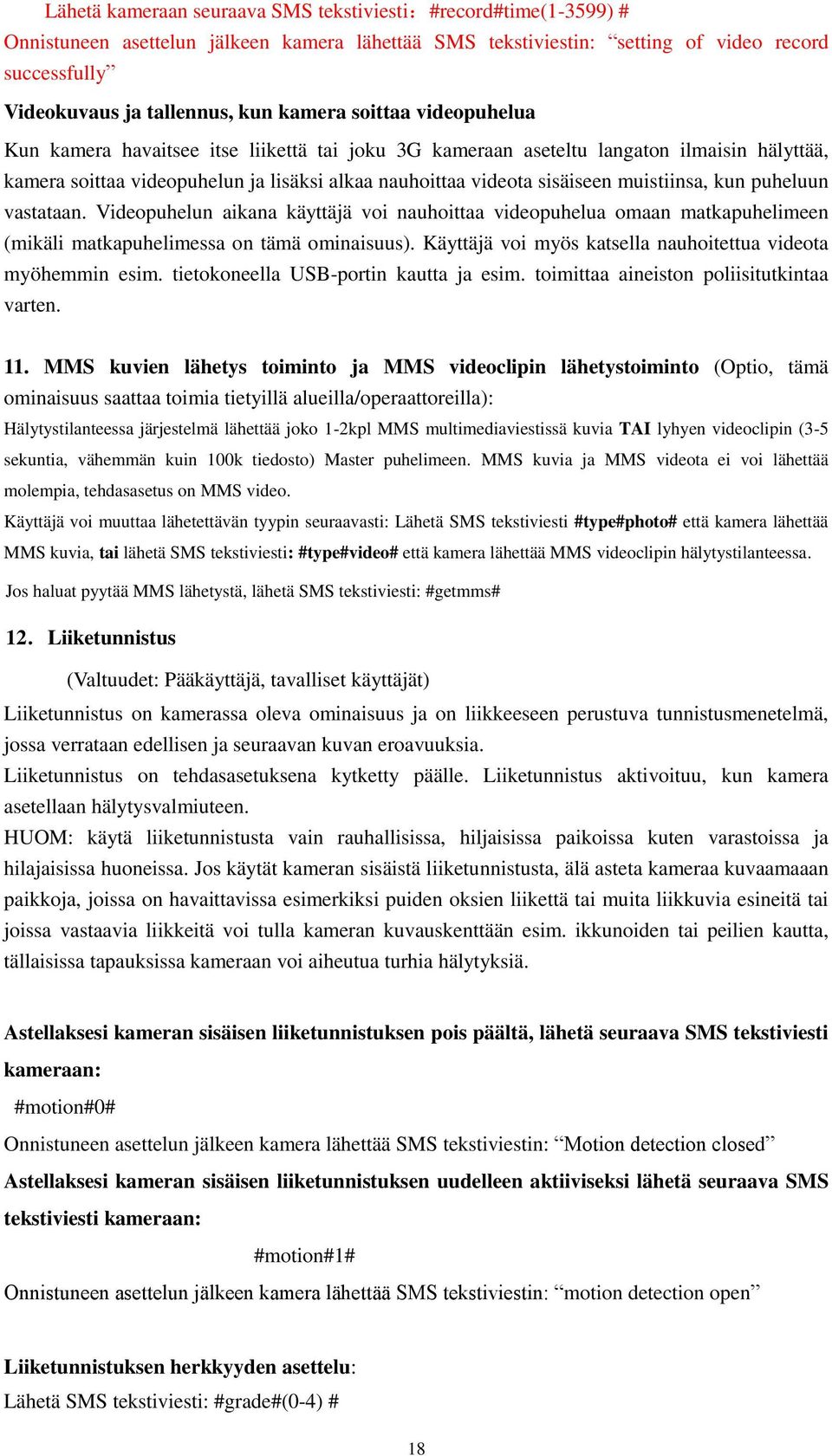

18 Lähetä kameraan seuraava SMS tekstiviesti:#record#time(1-3599) # Onnistuneen asettelun jälkeen kamera lähettää SMS tekstiviestin: setting of video record successfully Videokuvaus ja tallennus, kun kamera soittaa videopuhelua Kun kamera havaitsee itse liikettä tai joku 3G kameraan aseteltu langaton ilmaisin hälyttää, kamera soittaa videopuhelun ja lisäksi alkaa nauhoittaa videota sisäiseen muistiinsa, kun puheluun vastataan. Videopuhelun aikana käyttäjä voi nauhoittaa videopuhelua omaan matkapuhelimeen (mikäli matkapuhelimessa on tämä ominaisuus). Käyttäjä voi myös katsella nauhoitettua videota myöhemmin esim. tietokoneella USB-portin kautta ja esim. toimittaa aineiston poliisitutkintaa varten. 11. MMS kuvien lähetys toiminto ja MMS videoclipin lähetystoiminto (Optio, tämä ominaisuus saattaa toimia tietyillä alueilla/operaattoreilla): Hälytystilanteessa järjestelmä lähettää joko 1-2kpl MMS multimediaviestissä kuvia TAI lyhyen videoclipin (3-5 sekuntia, vähemmän kuin 100k tiedosto) Master puhelimeen. MMS kuvia ja MMS videota ei voi lähettää molempia, tehdasasetus on MMS video. Käyttäjä voi muuttaa lähetettävän tyypin seuraavasti: Lähetä SMS tekstiviesti #type#photo# että kamera lähettää MMS kuvia, tai lähetä SMS tekstiviesti: #type#video# että kamera lähettää MMS videoclipin hälytystilanteessa. Jos haluat pyytää MMS lähetystä, lähetä SMS tekstiviesti: #getmms# 12.Liiketunnistus (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Liiketunnistus on kamerassa oleva ominaisuus ja on liikkeeseen perustuva tunnistusmenetelmä, jossa verrataan edellisen ja seuraavan kuvan eroavuuksia. Liiketunnistus on tehdasasetuksena kytketty päälle. Liiketunnistus aktivoituu, kun kamera asetellaan hälytysvalmiuteen. HUOM: käytä liiketunnistusta vain rauhallisissa, hiljaisissa paikoissa kuten varastoissa ja hilajaisissa huoneissa. Jos käytät kameran sisäistä liiketunnistusta, älä asteta kameraa kuvaamaaan paikkoja, joissa on havaittavissa esimerkiksi puiden oksien liikettä tai muita liikkuvia esineitä tai joissa vastaavia liikkeitä voi tulla kameran kuvauskenttään esim. ikkunoiden tai peilien kautta, tällaisissa tapauksissa kameraan voi aiheutua turhia hälytyksiä. Astellaksesi kameran sisäisen liiketunnistuksen pois päältä, lähetä seuraava SMS tekstiviesti kameraan: #motion#0# Onnistuneen asettelun jälkeen kamera lähettää SMS tekstiviestin: Motion detection closed Astellaksesi kameran sisäisen liiketunnistuksen uudelleen aktiiviseksi lähetä seuraava SMS tekstiviesti kameraan: #motion#1# Onnistuneen asettelun jälkeen kamera lähettää SMS tekstiviestin: motion detection open Liiketunnistuksen herkkyyden asettelu: #grade#(0-4) # 18

19 (HUOM: grade(herkkyystaso) voi olla 0, 1, 2, 3, 4, Mitä suurempi numero, sitä voimakkaampi herkkyysalue. Tehdasasetuksena herkkyysalue on 2, tämä herkkyysalue on tarkoitettu kuvaamaan normaalin ihmiskehon liikettä. Onnistuneen asettelun jälkeen kamera vastaa SMS tekstiviestillä: Motion detection sensitivity set successfully., jos aseteltu arvo on väärä, kamera vastaa SMS tekstiviestillä: Wrong parameter, please check and try again Liiketunnistuksessa on 5 minuutin uudelleentunnistusviive (recovery time). Tämä tarkoittaa, että ensimmäisen liikkeentunnistuksen jälkeen kamera odottaa 5 minuuttia, ennen kuin tunnistaa seuraavan kerran liikettä. Tämä on kameran moduuliin kiinteästi aseteltu aika, eikä sitä voi muuttaa. Liiketunnistuksen tai 3G-kameraan liitetyn ilmaisimen hälytyksen jälkeen 3G-kamera nauhoittaa kameran sisäiseen muistiin n. 5 sekunnin videon. Sen jälkeen kamera alkaa soittaa videopuhelua. 13. Automaattinen hälytys Automaattisen hälytyksen toimintoihin voidaan vaikuttaa seuraavasti:: (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Kamera ei tee tehdasasetuksissa piippausta, kun järjestelmä asetellaan päälle, tai ilmaisimet lähettävät signaalin keskusyksikölle. Mikäli haluat, että kamera piippaa noissa tilanteissa (emme suosittele), tee seuraava asetus: Avaa piippaava hälytys: Lähetä tekstiviesti: #beep#1# Onnistuneen asettelun jälkeen kamera päästää vaimean piip äänen ollessaan hälytysvalmiudessa ja kun joku ilmaisin hälyttää tai kun kamera asetellaan hälytysvalmiuteen tai poistetaan hälytysvalmius. Sulje piippaava hälytys: Lähetä seuraava viesti, jos haluat kameran sulkevan vaimean piippausäänen hälyttäessä tai kun kamera asetellaan hälytysvalmiuteen tai poistetaan hälytysvalmius: Lähetä tekstiviesti: #beep#0# Jos haluat, ettei kamera lähetä automaattisessa hälytystilanteessa SMS tekstiviestiä, lähetä seuraava SMS tekstiviesti kameraan: #sms#0# Onnistuneen asettelun jälkeen kamera lähettää seuraavan SMS tekstiviestin: Set automatic alarm without SMS successfully Jos haluat, että kamera lähettää automaattisessa hälytyksessä SMS tekstiviestin (tehdasasettelu), lähetä seuraava SMS tekstiviesti: 19

20 #sms#1# Onnistuneen asettelun jälkeen kamera lähettää seuraavan SMS tekstiviestin: Set automatic alarm with SMS successfully Jos haluat, että kamera soittaa automaattisessa hälytyksessä äänipuhelun: Lähetä kameraan seuraava SMS tekstiviesti: #call#0# Onnistuneen asettelun jälkeen kamera lähettää seuraavan SMS tekstiviestin: Set alarm automatic with voice call dialing successfully Jos haluat, että kamera soittaa automaattisessa hälytyksessä videopuhelun:( tehdasasetus), lähetä seuraava SMS tekstiviesti: #call#1# Onnistuneen asettelun jälkeen kamera lähettää seuraavan SMS tekstiviestin: Set automatic alarm with video cell phone dialing successfully Jos olet asetellut kameran soittamaan hälytystilanteessa videopuhelun, mutta kameralla ei ole 3G verkkoyhteyttä, kamera muuttaa soiton automaattisesti äänipuheluun. 14. Kuvan asettelu asetukset ja äänitason asetukset (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät) Pääkäyttäjä ja tavalliset käyttäjät voivat aktivoida reaaliaikaisen videokuvan katselun soittamalla 3G kameraan videopuhelun. Puhelun aikana voidaan myös asetella kuvan kirkkautta tarkentaa kuvaa sisään ja ulos, muuttaa kuvan suuntaa ja säätää äänitasoa näppäilemällä soitettavasta puhelimesta seuraavasti: 1 Zoomaa sisään 2 Zoomaa ulos 3 Lisää kirkkautta 4 Vähennä kirkkautta 5 Muuta kuva toisinpäin * säädä äänenvoimakkuutta ylös # säädä äänenvoimakkuutta alas 15. Tarkasta järjestelmän tila (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät, vieras) Jos käyttäjä haluaa tietää kameran nykyiset asetukset ja kameran toimintatilan, se tapahtuu seuraavasti. Lähetä kameraan SMS tekstiviesti: Pääkäyttäjä, tavalliset käyttäjät : # getstatus # Vieras : # getstatus #password# Kameran SMS vastausviesti sisältää kameran toimintatilan ja pääasetukset (ei salasanaa). 20

21 16. Ohjeiden saanti (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät, vieras) Jos käyttäjät unohtavat SMS tekstiviestikomennot, käyttäjä voi milloin tahansa tilata ohjeet SMS tekstiviestikomennolla matkapuhelimeensa. Hae tavalliset ohjeet: (Valtuudet: Pääkäyttäjä, tavalliset käyttäjät, vieras) Lähetä seuraava komento kameraan: 17. Kameran resetointi (Valtuudet: Pääkäyttäjä) #help# Jos kameran asetukset on tehty väärin tai tai kamera ei toimi kunnolla, yritä ensin kameran uudelleenkäynnistystä ON/OFF kytkimestä. Mikäli em. tilanne on yrityksestä huolimatta edelleen sama, voit palauttaa kameran alkuperäiset asetukset. uudelleen käynnistyksen Alkuperäisten asetusten palautus (poistaa kaikki käyttäjien tekemät asetukset, myös salasana 1234 palautuu ja asetellut puhelinnumerot poistuvat) ja palautus normaaliin toimintatilaan tehdään seuraavalla tavalla: Pääkäyttäjän numerosta lähetetään seuraava SMS tekstiviesti kameraan: #begin#password# Onnistuneen alkuperäisten asetusten palautuksen jälkeen kamera lähettää seuraavan SMS tekstiviestin: System Recover successfully. HUOM : Tämä SMS komennon tulee sisältää salasana, tai kamera vastaa SMS tekstiviestillä: order wrong. Vain pääkäyttäjällä on oikeus palauttaa alkuperäiset asetukset. Jos joku muu yrittää tätä toimintoa, kamera vastaa SMS tekstiviestillä: Sorry, you do not have the right to operate. 18. Oikean ajan asettelu kameraan SMS tekstiviestillä: Reaaliaika asettuu kameraan, kun ensimmäinen SMS tekstiviesti lähetetään kameraan käyttöönoton yhteydessä. Esim. kun kameraan lähetetään SMS testiviesti (#master#) käyttäjän toimesta, kamera vastaanottaa samalla oikean kellonajan viestistä. Jos virta katkaistaan kamerasta, käyttäjän pitää lähettää joku SMS viesti kameraan, että kamera saa kellonajan uudelleen, esim. SMS viesti # getstatus #, #arm#, #disarm# tai #master# jne. 19. Mitä jos käyttäjä on 3G verkon ulkopuolella 2G verkossa? Olipa 3G-kamera 3G-verkossa tai 2G-verkossa, 3G-kamera yrittää ensin soittaa videopuhelun, kun hälytys tapahtuu. Jos videopuheluun vastataan, järjestelmä ei soita äänipuhelua. Jos käyttäjä on asetellut esimerkiksi kolme hälytysmatkapuhelinnumeroa järjestelmään, joihin 3G kamera yrittää soittaa, 3G kamera yrittää soittaa ensin kaikkiin kolmeen kameraan videopuhelun ja jos siihen ei vastata, kaikkiin kolmeen numeroon äänipuhelun. sen jälkeen. 21

22 Kuva 3. 3G-kamera lopettaa soittamisen, jos järjestelmä asetellaan lepotilaan tai hälytys loppuu (Hälytyksen loppuminen tarkoittaa, että joku käyttäjä vastaa 3G-kameran soittoon tai 3G-kamera on yrittänyt soittaa 3 kertaa videopuhelun kaikkiin kolmeen numeroon + kolme kertaa äänipuhelun kaikkiin kolmeen numeroon (ks. kuva 3). Jos järjestelmään on asetettu vain yksi numero, 3G-kamera yrittää soittaa siihen kolme kertaa videopuhelun ja kolme kertaa äänipuhelun). 20. Jatkuva SMS tekstiviestilähetysten toiminto Kun järjestelmä on hälytysvalmiudessa ja uusi hälytys tapahtuu joltakin 3G-kameraan liitetyltä ilmaisimelta, järjestelmä lähettää uuden SMS tekstiviestin kahdesta viimeksihälyttäneestä tapahtumasta pääkäyttäjälle. Aikaviive uuden SMS tekstiviestihälytyksen lähettämiselle on noin minuutti varsinaisen hälytyksen tapahtumasta. Aikaleima näissä kahdessa viimeksi hälyttäneessä tapahtumassa on sama, mutta aiempitapahtuma ilmoitetaan ennen myöhempää tapahtumaa. Kappale 6; Huolto 1. Säilytä ja käytä kameraa sallituissa kosteus ja lämpötila olosuhteissa. Liian lämmin tai kylmä lämpötila voi vahingoittaa laitetta. 2. Pidä keskusyksikkö (kamera) ja kaikki järjestelmän laitteet kuivina. Älä säilytä tai käytä kosteissa tiloissa, kuten kylpyhuoneessa tai muissa kosteissa tiloissa. Älä päästä laitteisiin vettä tai muita nesteitä, ne voivat aiheuttaa laitteiden vioittumisen. 3. Älä käytä kameraa tai muita laitteita pölyisessä ympäristössä. 4. Älä käytä alkoholia, asetonia, ksyleeniä tai muita vastaavia aineita kameran tai muiden järjestelmän laitteiden puhdistuksessa. Puhdista laitteet hyvin puristetulla kostealla pehmeällä liinalla tai muulla kuivalla pehmeällä pölyn pyyhkimiseen tarkoitetulla liinalla. 22
