1 Ohjausyksikkö. 2 WC-istuin WC-istuin asennetaan vessaan. Sähköjohto. 3 Johtokaivanto Vedä yhtenäinen Pem-putki, 50 mm,

Koko: px
Aloita esitys sivulta:

Download "1 Ohjausyksikkö. 2 WC-istuin WC-istuin asennetaan vessaan. Sähköjohto. 3 Johtokaivanto Vedä yhtenäinen Pem-putki, 50 mm,"

Transkriptio

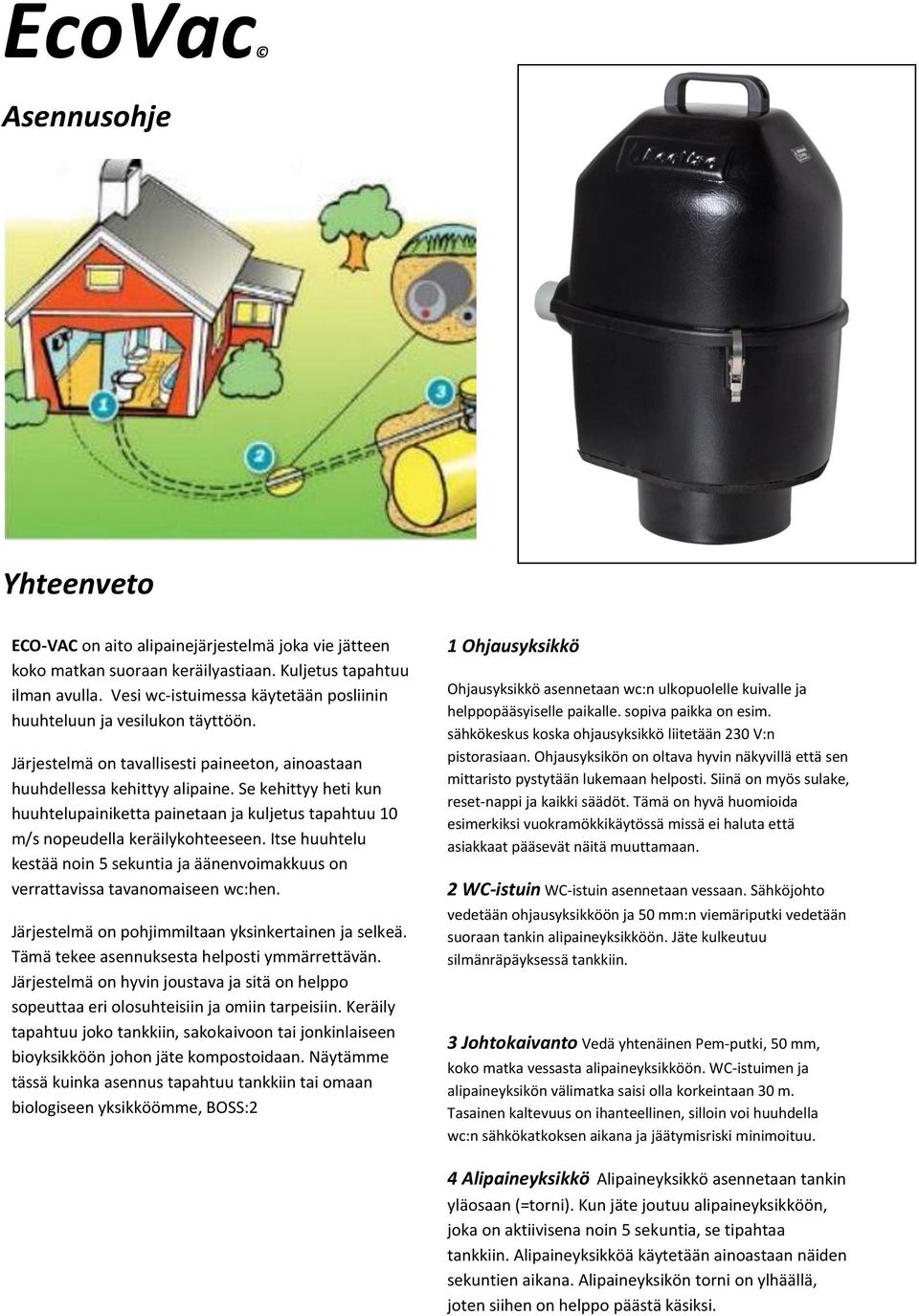

1 EcoVac Asennusohje Yhteenveto ECO-VAC on aito alipainejärjestelmä joka vie jätteen koko matkan suoraan keräilyastiaan. Kuljetus tapahtuu ilman avulla. Vesi wc-istuimessa käytetään posliinin huuhteluun ja vesilukon täyttöön. Järjestelmä on tavallisesti paineeton, ainoastaan huuhdellessa kehittyy alipaine. Se kehittyy heti kun huuhtelupainiketta painetaan ja kuljetus tapahtuu 10 m/s nopeudella keräilykohteeseen. Itse huuhtelu kestää noin 5 sekuntia ja äänenvoimakkuus on verrattavissa tavanomaiseen wc:hen. Järjestelmä on pohjimmiltaan yksinkertainen ja selkeä. Tämä tekee asennuksesta helposti ymmärrettävän. Järjestelmä on hyvin joustava ja sitä on helppo sopeuttaa eri olosuhteisiin ja omiin tarpeisiin. Keräily tapahtuu joko tankkiin, sakokaivoon tai jonkinlaiseen bioyksikköön johon jäte kompostoidaan. Näytämme tässä kuinka asennus tapahtuu tankkiin tai omaan biologiseen yksikköömme, BOSS:2 1 Ohjausyksikkö Ohjausyksikkö asennetaan wc:n ulkopuolelle kuivalle ja helppopääsyiselle paikalle. sopiva paikka on esim. sähkökeskus koska ohjausyksikkö liitetään 230 V:n pistorasiaan. Ohjausyksikön on oltava hyvin näkyvillä että sen mittaristo pystytään lukemaan helposti. Siinä on myös sulake, reset-nappi ja kaikki säädöt. Tämä on hyvä huomioida esimerkiksi vuokramökkikäytössä missä ei haluta että asiakkaat pääsevät näitä muuttamaan. 2 WC-istuin WC-istuin asennetaan vessaan. Sähköjohto vedetään ohjausyksikköön ja 50 mm:n viemäriputki vedetään suoraan tankin alipaineyksikköön. Jäte kulkeutuu silmänräpäyksessä tankkiin. 3 Johtokaivanto Vedä yhtenäinen Pem-putki, 50 mm, koko matka vessasta alipaineyksikköön. WC-istuimen ja alipaineyksikön välimatka saisi olla korkeintaan 30 m. Tasainen kaltevuus on ihanteellinen, silloin voi huuhdella wc:n sähkökatkoksen aikana ja jäätymisriski minimoituu. 4 Alipaineyksikkö Alipaineyksikkö asennetaan tankin yläosaan (=torni). Kun jäte joutuu alipaineyksikköön, joka on aktiivisena noin 5 sekuntia, se tipahtaa tankkiin. Alipaineyksikköä käytetään ainoastaan näiden sekuntien aikana. Alipaineyksikön torni on ylhäällä, joten siihen on helppo päästä käsiksi.

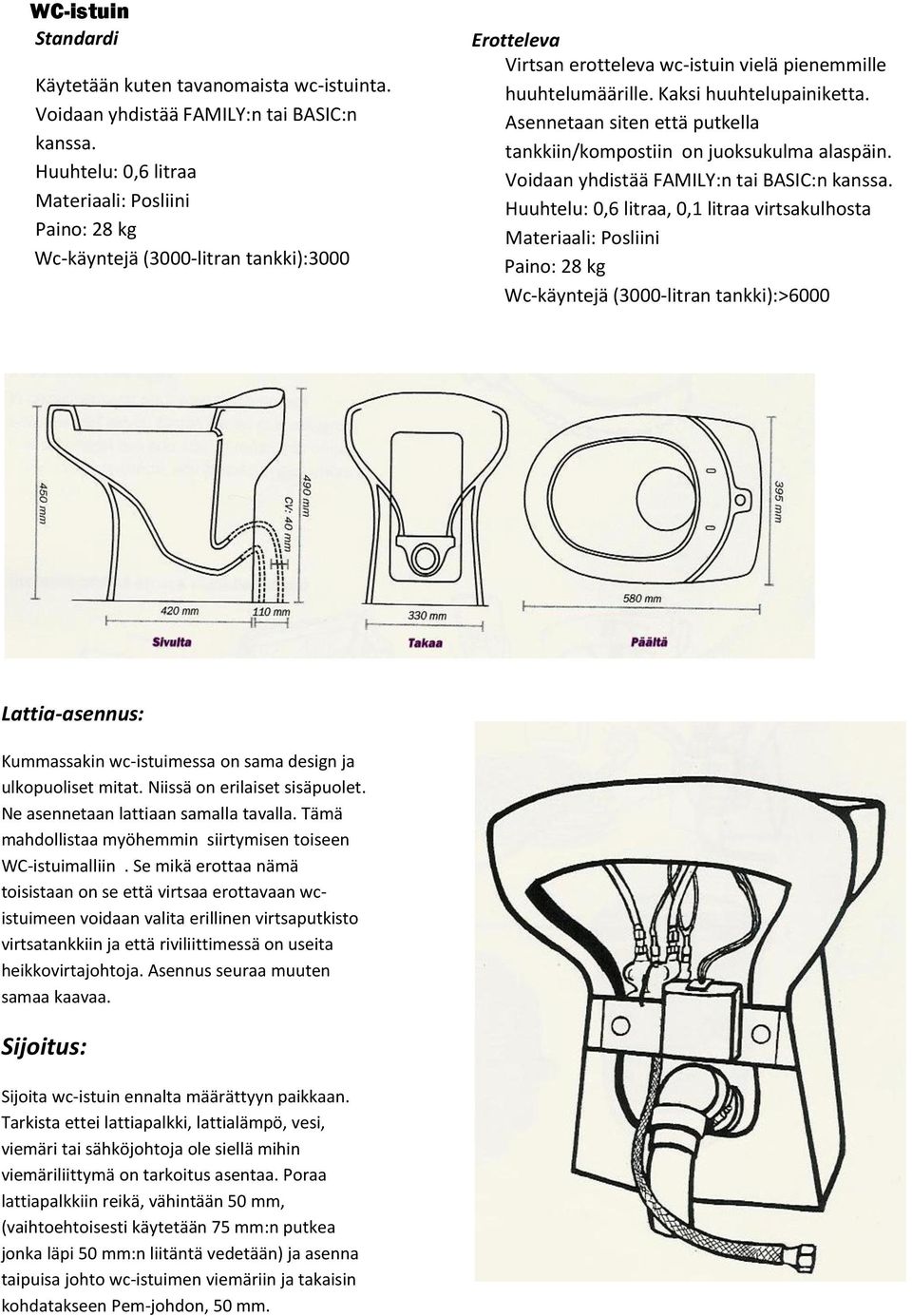

2 WC-istuin Standardi Käytetään kuten tavanomaista wc-istuinta. Voidaan yhdistää FAMILY:n tai BASIC:n kanssa. Huuhtelu: 0,6 litraa Materiaali: Posliini Paino: 28 kg Wc-käyntejä (3000-litran tankki):3000 Erotteleva Virtsan erotteleva wc-istuin vielä pienemmille huuhtelumäärille. Kaksi huuhtelupainiketta. Asennetaan siten että putkella tankkiin/kompostiin on juoksukulma alaspäin. Voidaan yhdistää FAMILY:n tai BASIC:n kanssa. Huuhtelu: 0,6 litraa, 0,1 litraa virtsakulhosta Materiaali: Posliini Paino: 28 kg Wc-käyntejä (3000-litran tankki):>6000 Lattia-asennus: Kummassakin wc-istuimessa on sama design ja ulkopuoliset mitat. Niissä on erilaiset sisäpuolet. Ne asennetaan lattiaan samalla tavalla. Tämä mahdollistaa myöhemmin siirtymisen toiseen WC-istuimalliin. Se mikä erottaa nämä toisistaan on se että virtsaa erottavaan wcistuimeen voidaan valita erillinen virtsaputkisto virtsatankkiin ja että riviliittimessä on useita heikkovirtajohtoja. Asennus seuraa muuten samaa kaavaa. Sijoitus: Sijoita wc-istuin ennalta määrättyyn paikkaan. Tarkista ettei lattiapalkki, lattialämpö, vesi, viemäri tai sähköjohtoja ole siellä mihin viemäriliittymä on tarkoitus asentaa. Poraa lattiapalkkiin reikä, vähintään 50 mm, (vaihtoehtoisesti käytetään 75 mm:n putkea jonka läpi 50 mm:n liitäntä vedetään) ja asenna taipuisa johto wc-istuimen viemäriin ja takaisin kohdatakseen Pem-johdon, 50 mm.

3 Sähkökytkentä: Liitä sisääntuleva 12 V, ohjausjohdin riviliittimeen, joka on irrotettavissa wc-istuimen takana. Seuraa kytkinrasian sisäpuolella olevan kuvan värejä. Ohjainjohdin liitetään myöhemmin ohjausyksikköön. Huom! Älä vielä kytke sähköä ohjausyksikköön! Näin vältyt tahattomilta ylilyönneiltä, jotka voivat vahingoittaa ohjausyksikköä. Vesiliitos: Wc-istuimen liitos muodostuu joustavasta vesijohdosta R 15 kierteellä. On sopivaa käyttää sulkuventtiiliä (esim. Ballofix) jotta wc-istuimeen tuleva vesi voidaan sulkea erikseen. Kiinnitys: Suosittelemme että istuin kiinnitetään ainoastaan silikonilla alustaan. Käytä märkätiloihin sopivaa silikonia.

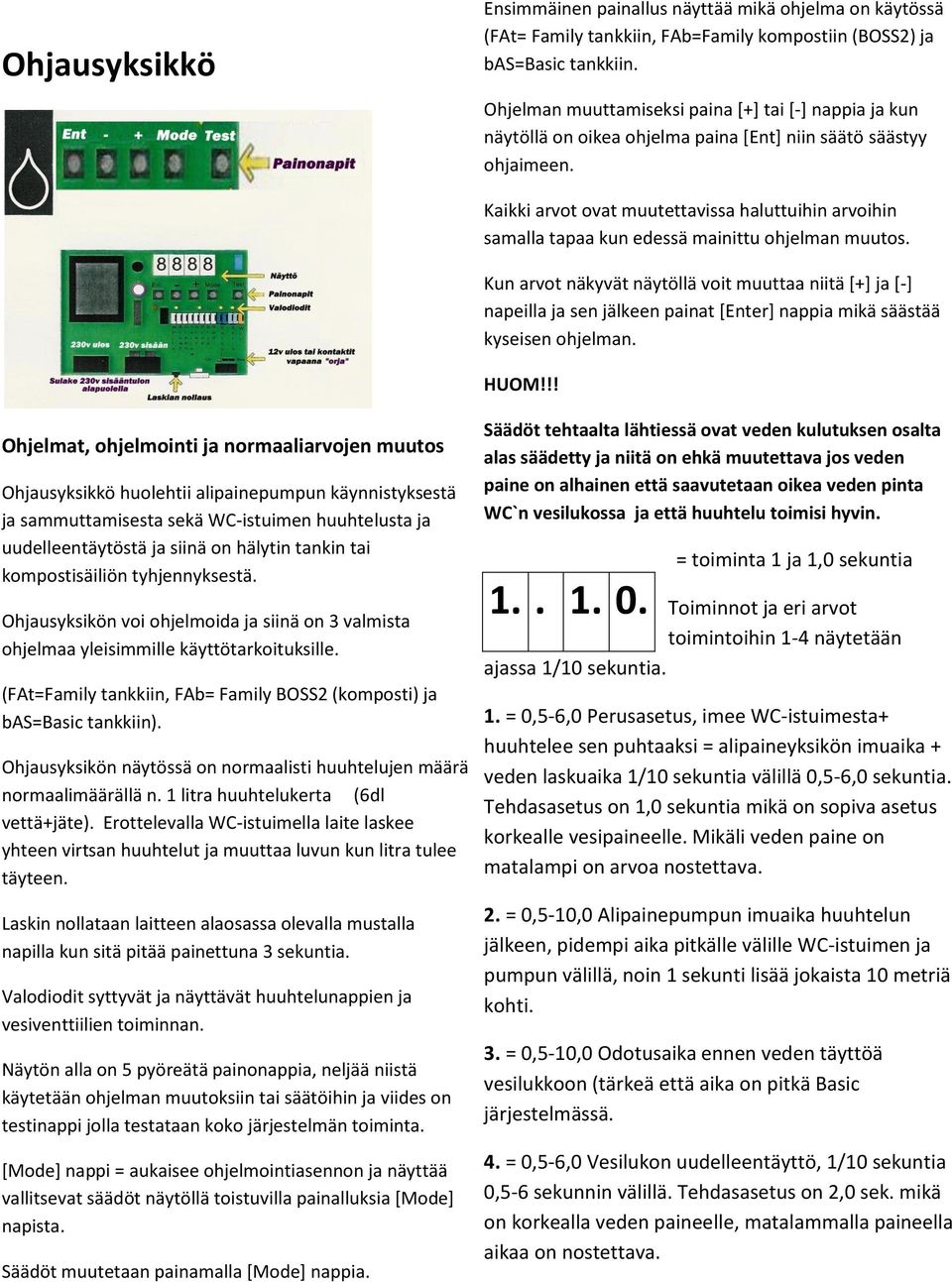

4 Ohjausyksikkö Ensimmäinen painallus näyttää mikä ohjelma on käytössä (FAt= Family tankkiin, FAb=Family kompostiin (BOSS2) ja bas=basic tankkiin. Ohjelman muuttamiseksi paina [+] tai [-] nappia ja kun näytöllä on oikea ohjelma paina [Ent] niin säätö säästyy ohjaimeen. Kaikki arvot ovat muutettavissa haluttuihin arvoihin samalla tapaa kun edessä mainittu ohjelman muutos. Kun arvot näkyvät näytöllä voit muuttaa niitä [+] ja [-] napeilla ja sen jälkeen painat [Enter] nappia mikä säästää kyseisen ohjelman. HUOM!!! Ohjelmat, ohjelmointi ja normaaliarvojen muutos Ohjausyksikkö huolehtii alipainepumpun käynnistyksestä ja sammuttamisesta sekä WC-istuimen huuhtelusta ja uudelleentäytöstä ja siinä on hälytin tankin tai kompostisäiliön tyhjennyksestä. Ohjausyksikön voi ohjelmoida ja siinä on 3 valmista ohjelmaa yleisimmille käyttötarkoituksille. (FAt=Family tankkiin, FAb= Family BOSS2 (komposti) ja bas=basic tankkiin). Ohjausyksikön näytössä on normaalisti huuhtelujen määrä normaalimäärällä n. 1 litra huuhtelukerta (6dl vettä+jäte). Erottelevalla WC-istuimella laite laskee yhteen virtsan huuhtelut ja muuttaa luvun kun litra tulee täyteen. Laskin nollataan laitteen alaosassa olevalla mustalla napilla kun sitä pitää painettuna 3 sekuntia. Valodiodit syttyvät ja näyttävät huuhtelunappien ja vesiventtiilien toiminnan. Näytön alla on 5 pyöreätä painonappia, neljää niistä käytetään ohjelman muutoksiin tai säätöihin ja viides on testinappi jolla testataan koko järjestelmän toiminta. [Mode] nappi = aukaisee ohjelmointiasennon ja näyttää vallitsevat säädöt näytöllä toistuvilla painalluksia [Mode] napista. Säädöt muutetaan painamalla [Mode] nappia. Säädöt tehtaalta lähtiessä ovat veden kulutuksen osalta alas säädetty ja niitä on ehkä muutettava jos veden paine on alhainen että saavutetaan oikea veden pinta WC`n vesilukossa ja että huuhtelu toimisi hyvin = toiminta 1 ja 1,0 sekuntia Toiminnot ja eri arvot toimintoihin 1-4 näytetään ajassa 1/10 sekuntia. 1. = 0,5-6,0 Perusasetus, imee WC-istuimesta+ huuhtelee sen puhtaaksi = alipaineyksikön imuaika + veden laskuaika 1/10 sekuntia välillä 0,5-6,0 sekuntia. Tehdasasetus on 1,0 sekuntia mikä on sopiva asetus korkealle vesipaineelle. Mikäli veden paine on matalampi on arvoa nostettava. 2. = 0,5-10,0 Alipainepumpun imuaika huuhtelun jälkeen, pidempi aika pitkälle välille WC-istuimen ja pumpun välillä, noin 1 sekunti lisää jokaista 10 metriä kohti. 3. = 0,5-10,0 Odotusaika ennen veden täyttöä vesilukkoon (tärkeä että aika on pitkä Basic järjestelmässä. 4. = 0,5-6,0 Vesilukon uudelleentäyttö, 1/10 sekuntia 0,5-6 sekunnin välillä. Tehdasasetus on 2,0 sek. mikä on korkealla veden paineelle, matalammalla paineella aikaa on nostettava.

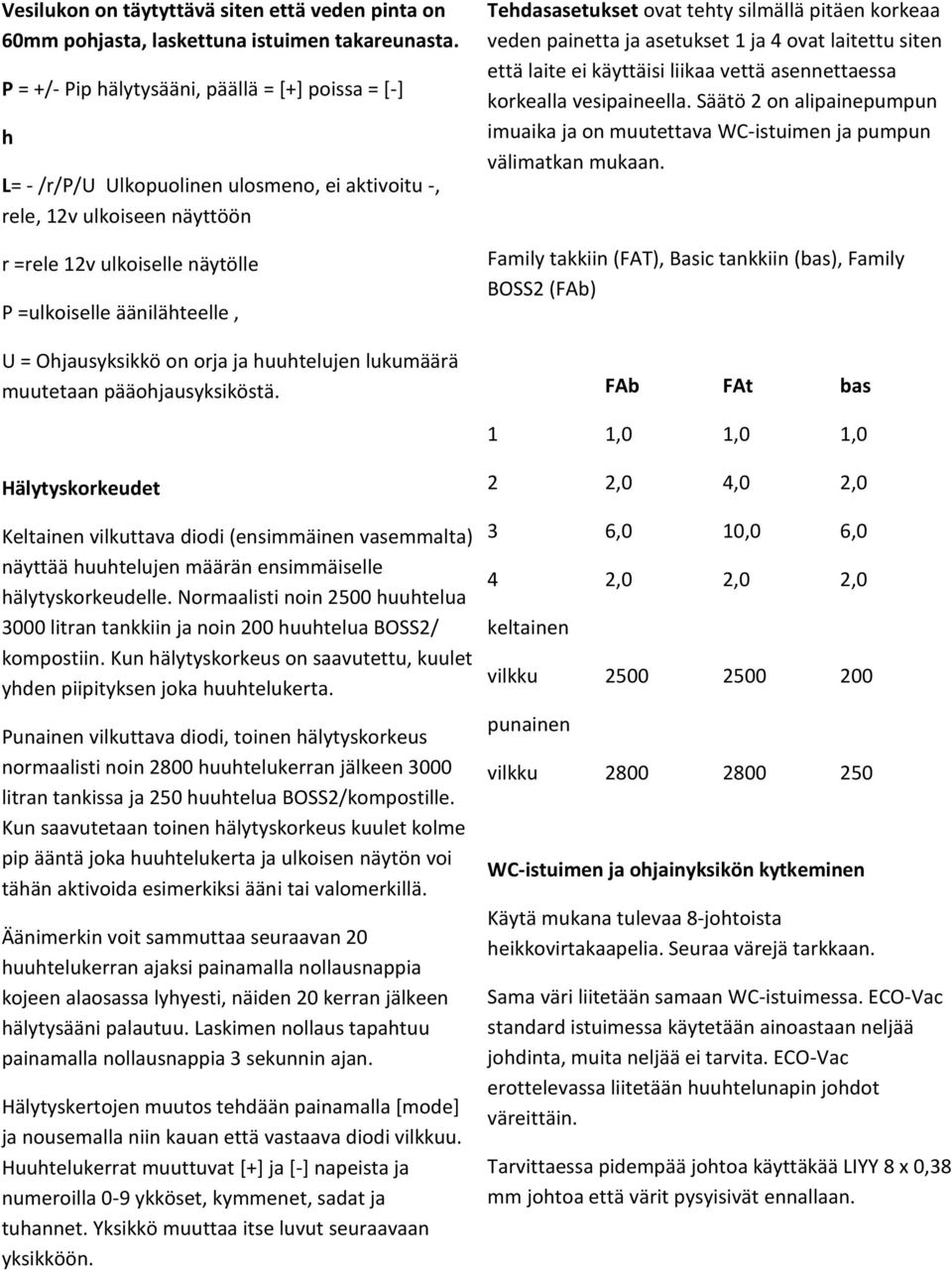

5 Vesilukon on täytyttävä siten että veden pinta on 60mm pohjasta, laskettuna istuimen takareunasta. P = +/- Pip hälytysääni, päällä = [+] poissa = [-] h L= - /r/p/u Ulkopuolinen ulosmeno, ei aktivoitu -, rele, 12v ulkoiseen näyttöön r =rele 12v ulkoiselle näytölle P =ulkoiselle äänilähteelle, U = Ohjausyksikkö on orja ja huuhtelujen lukumäärä muutetaan pääohjausyksiköstä. Tehdasasetukset ovat tehty silmällä pitäen korkeaa veden painetta ja asetukset 1 ja 4 ovat laitettu siten että laite ei käyttäisi liikaa vettä asennettaessa korkealla vesipaineella. Säätö 2 on alipainepumpun imuaika ja on muutettava WC-istuimen ja pumpun välimatkan mukaan. Family takkiin (FAT), Basic tankkiin (bas), Family BOSS2 (FAb) FAb FAt bas 1 1,0 1,0 1,0 Hälytyskorkeudet Keltainen vilkuttava diodi (ensimmäinen vasemmalta) näyttää huuhtelujen määrän ensimmäiselle hälytyskorkeudelle. Normaalisti noin 2500 huuhtelua 3000 litran tankkiin ja noin 200 huuhtelua BOSS2/ kompostiin. Kun hälytyskorkeus on saavutettu, kuulet yhden piipityksen joka huuhtelukerta. Punainen vilkuttava diodi, toinen hälytyskorkeus normaalisti noin 2800 huuhtelukerran jälkeen 3000 litran tankissa ja 250 huuhtelua BOSS2/kompostille. Kun saavutetaan toinen hälytyskorkeus kuulet kolme pip ääntä joka huuhtelukerta ja ulkoisen näytön voi tähän aktivoida esimerkiksi ääni tai valomerkillä. Äänimerkin voit sammuttaa seuraavan 20 huuhtelukerran ajaksi painamalla nollausnappia kojeen alaosassa lyhyesti, näiden 20 kerran jälkeen hälytysääni palautuu. Laskimen nollaus tapahtuu painamalla nollausnappia 3 sekunnin ajan. Hälytyskertojen muutos tehdään painamalla [mode] ja nousemalla niin kauan että vastaava diodi vilkkuu. Huuhtelukerrat muuttuvat [+] ja [-] napeista ja numeroilla 0-9 ykköset, kymmenet, sadat ja tuhannet. Yksikkö muuttaa itse luvut seuraavaan yksikköön. 2 2,0 4,0 2,0 3 6,0 10,0 6,0 4 2,0 2,0 2,0 keltainen vilkku punainen vilkku WC-istuimen ja ohjainyksikön kytkeminen Käytä mukana tulevaa 8-johtoista heikkovirtakaapelia. Seuraa värejä tarkkaan. Sama väri liitetään samaan WC-istuimessa. ECO-Vac standard istuimessa käytetään ainoastaan neljää johdinta, muita neljää ei tarvita. ECO-Vac erottelevassa liitetään huuhtelunapin johdot väreittäin. Tarvittaessa pidempää johtoa käyttäkää LIYY 8 x 0,38 mm johtoa että värit pysyisivät ennallaan.

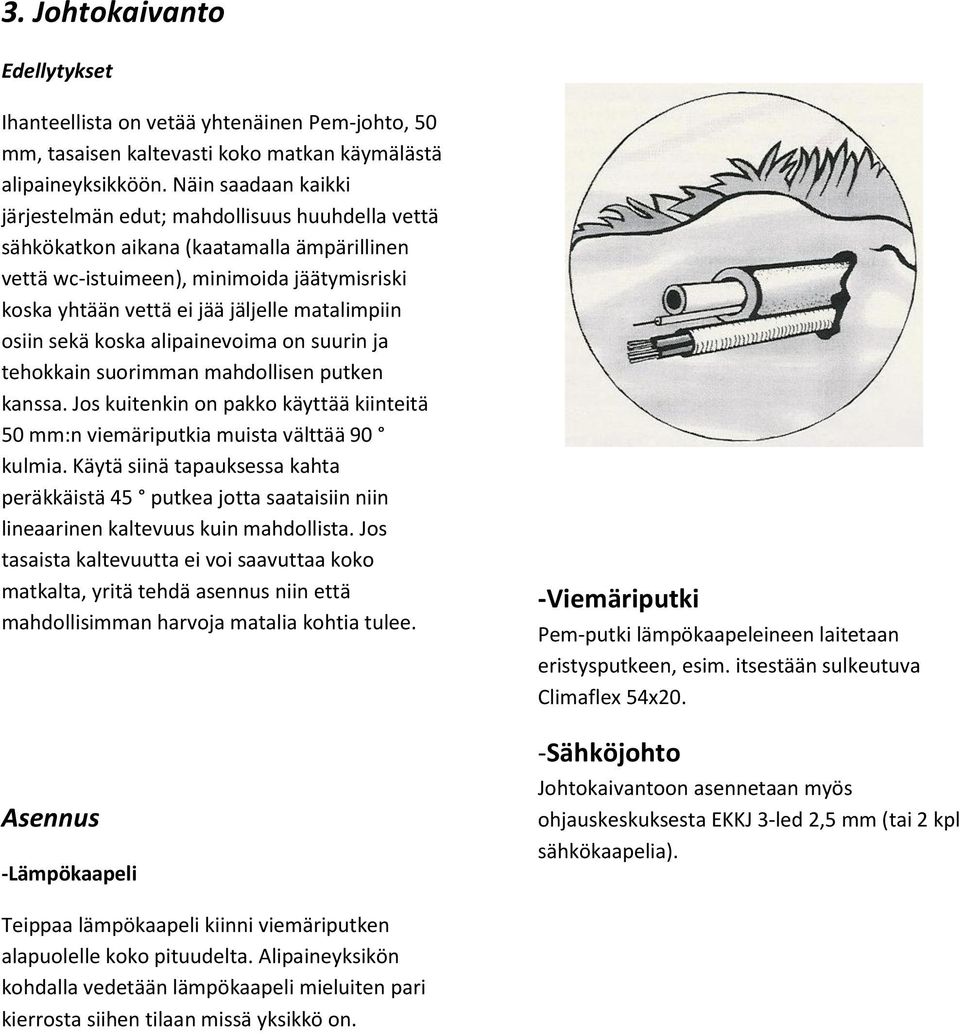

6 3. Johtokaivanto Edellytykset Ihanteellista on vetää yhtenäinen Pem-johto, 50 mm, tasaisen kaltevasti koko matkan käymälästä alipaineyksikköön. Näin saadaan kaikki järjestelmän edut; mahdollisuus huuhdella vettä sähkökatkon aikana (kaatamalla ämpärillinen vettä wc-istuimeen), minimoida jäätymisriski koska yhtään vettä ei jää jäljelle matalimpiin osiin sekä koska alipainevoima on suurin ja tehokkain suorimman mahdollisen putken kanssa. Jos kuitenkin on pakko käyttää kiinteitä 50 mm:n viemäriputkia muista välttää 90 kulmia. Käytä siinä tapauksessa kahta peräkkäistä 45 putkea jotta saataisiin niin lineaarinen kaltevuus kuin mahdollista. Jos tasaista kaltevuutta ei voi saavuttaa koko matkalta, yritä tehdä asennus niin että mahdollisimman harvoja matalia kohtia tulee. Asennus -Lämpökaapeli -Viemäriputki Pem-putki lämpökaapeleineen laitetaan eristysputkeen, esim. itsestään sulkeutuva Climaflex 54x20. -Sähköjohto Johtokaivantoon asennetaan myös ohjauskeskuksesta EKKJ 3-led 2,5 mm (tai 2 kpl sähkökaapelia). Teippaa lämpökaapeli kiinni viemäriputken alapuolelle koko pituudelta. Alipaineyksikön kohdalla vedetään lämpökaapeli mieluiten pari kierrosta siihen tilaan missä yksikkö on.

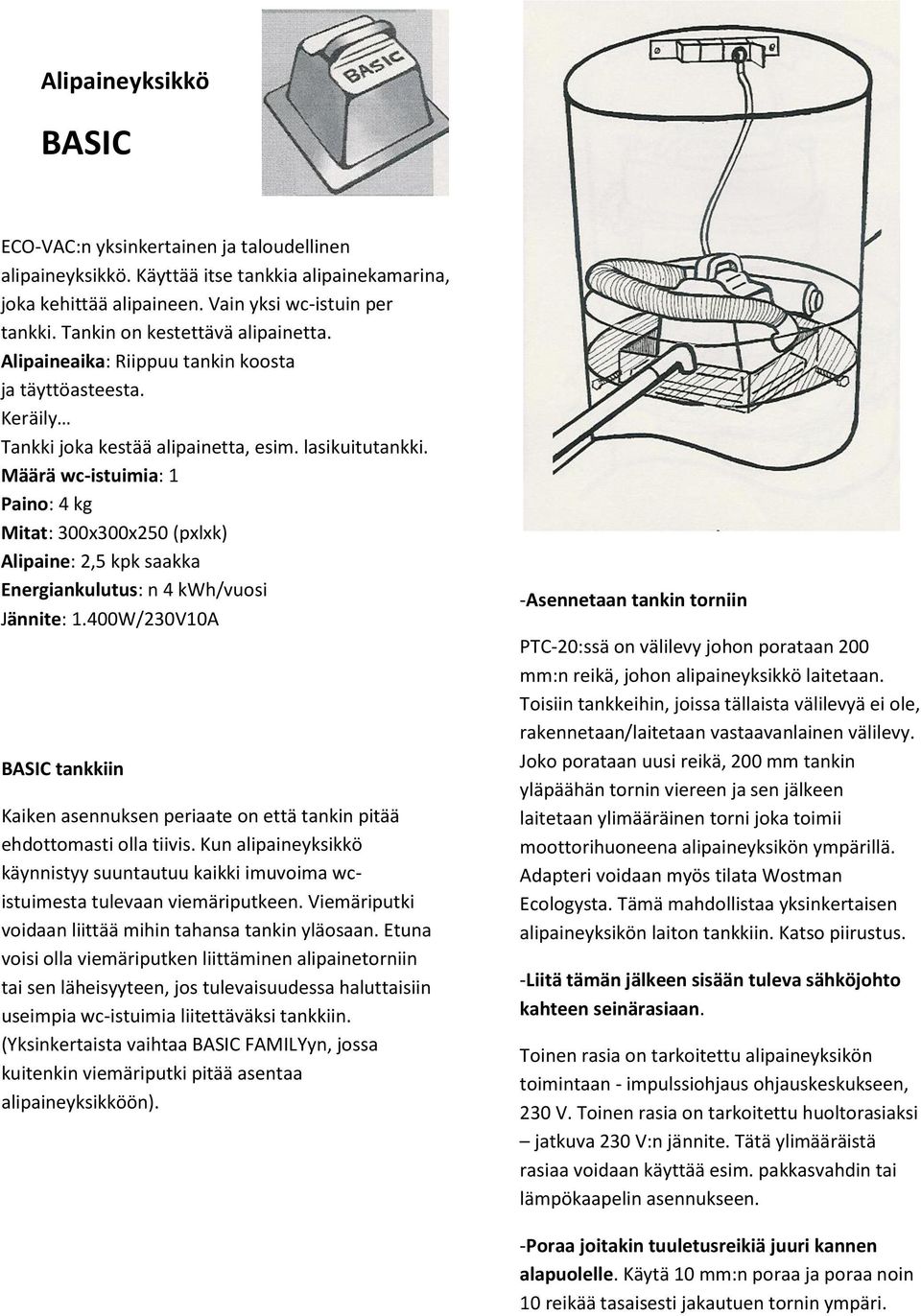

7 Alipaineyksikkö BASIC ECO-VAC:n yksinkertainen ja taloudellinen alipaineyksikkö. Käyttää itse tankkia alipainekamarina, joka kehittää alipaineen. Vain yksi wc-istuin per tankki. Tankin on kestettävä alipainetta. Alipaineaika: Riippuu tankin koosta ja täyttöasteesta. Keräily Tankki joka kestää alipainetta, esim. lasikuitutankki. Määrä wc-istuimia: 1 Paino: 4 kg Mitat: 300x300x250 (pxlxk) Alipaine: 2,5 kpk saakka Energiankulutus: n 4 kwh/vuosi Jännite: 1.400W/230V10A BASIC tankkiin Kaiken asennuksen periaate on että tankin pitää ehdottomasti olla tiivis. Kun alipaineyksikkö käynnistyy suuntautuu kaikki imuvoima wcistuimesta tulevaan viemäriputkeen. Viemäriputki voidaan liittää mihin tahansa tankin yläosaan. Etuna voisi olla viemäriputken liittäminen alipainetorniin tai sen läheisyyteen, jos tulevaisuudessa haluttaisiin useimpia wc-istuimia liitettäväksi tankkiin. (Yksinkertaista vaihtaa BASIC FAMILYyn, jossa kuitenkin viemäriputki pitää asentaa alipaineyksikköön). -Asennetaan tankin torniin PTC-20:ssä on välilevy johon porataan 200 mm:n reikä, johon alipaineyksikkö laitetaan. Toisiin tankkeihin, joissa tällaista välilevyä ei ole, rakennetaan/laitetaan vastaavanlainen välilevy. Joko porataan uusi reikä, 200 mm tankin yläpäähän tornin viereen ja sen jälkeen laitetaan ylimääräinen torni joka toimii moottorihuoneena alipaineyksikön ympärillä. Adapteri voidaan myös tilata Wostman Ecologysta. Tämä mahdollistaa yksinkertaisen alipaineyksikön laiton tankkiin. Katso piirustus. -Liitä tämän jälkeen sisään tuleva sähköjohto kahteen seinärasiaan. Toinen rasia on tarkoitettu alipaineyksikön toimintaan - impulssiohjaus ohjauskeskukseen, 230 V. Toinen rasia on tarkoitettu huoltorasiaksi jatkuva 230 V:n jännite. Tätä ylimääräistä rasiaa voidaan käyttää esim. pakkasvahdin tai lämpökaapelin asennukseen. -Poraa joitakin tuuletusreikiä juuri kannen alapuolelle. Käytä 10 mm:n poraa ja poraa noin 10 reikää tasaisesti jakautuen tornin ympäri.

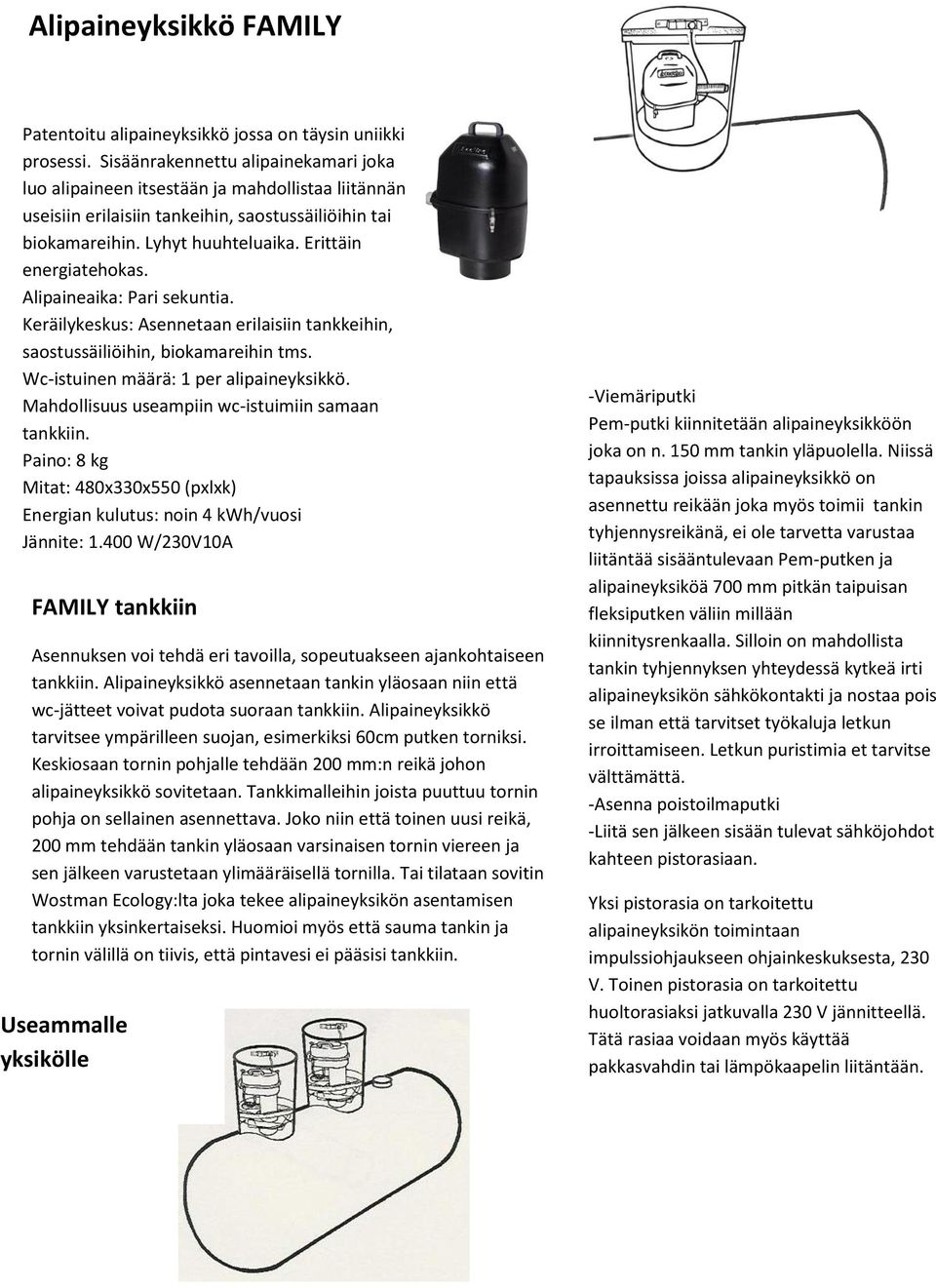

8 Alipaineyksikkö FAMILY Patentoitu alipaineyksikkö jossa on täysin uniikki prosessi. Sisäänrakennettu alipainekamari joka luo alipaineen itsestään ja mahdollistaa liitännän useisiin erilaisiin tankeihin, saostussäiliöihin tai biokamareihin. Lyhyt huuhteluaika. Erittäin energiatehokas. Alipaineaika: Pari sekuntia. Keräilykeskus: Asennetaan erilaisiin tankkeihin, saostussäiliöihin, biokamareihin tms. Wc-istuinen määrä: 1 per alipaineyksikkö. Mahdollisuus useampiin wc-istuimiin samaan tankkiin. Paino: 8 kg Mitat: 480x330x550 (pxlxk) Energian kulutus: noin 4 kwh/vuosi Jännite: W/230V10A FAMILY tankkiin Asennuksen voi tehdä eri tavoilla, sopeutuakseen ajankohtaiseen tankkiin. Alipaineyksikkö asennetaan tankin yläosaan niin että wc-jätteet voivat pudota suoraan tankkiin. Alipaineyksikkö tarvitsee ympärilleen suojan, esimerkiksi 60cm putken torniksi. Keskiosaan tornin pohjalle tehdään 200 mm:n reikä johon alipaineyksikkö sovitetaan. Tankkimalleihin joista puuttuu tornin pohja on sellainen asennettava. Joko niin että toinen uusi reikä, 200 mm tehdään tankin yläosaan varsinaisen tornin viereen ja sen jälkeen varustetaan ylimääräisellä tornilla. Tai tilataan sovitin Wostman Ecology:lta joka tekee alipaineyksikön asentamisen tankkiin yksinkertaiseksi. Huomioi myös että sauma tankin ja tornin välillä on tiivis, että pintavesi ei pääsisi tankkiin. Useammalle yksikölle -Viemäriputki Pem-putki kiinnitetään alipaineyksikköön joka on n. 150 mm tankin yläpuolella. Niissä tapauksissa joissa alipaineyksikkö on asennettu reikään joka myös toimii tankin tyhjennysreikänä, ei ole tarvetta varustaa liitäntää sisääntulevaan Pem-putken ja alipaineyksiköä 700 mm pitkän taipuisan fleksiputken väliin millään kiinnitysrenkaalla. Silloin on mahdollista tankin tyhjennyksen yhteydessä kytkeä irti alipaineyksikön sähkökontakti ja nostaa pois se ilman että tarvitset työkaluja letkun irroittamiseen. Letkun puristimia et tarvitse välttämättä. -Asenna poistoilmaputki -Liitä sen jälkeen sisään tulevat sähköjohdot kahteen pistorasiaan. Yksi pistorasia on tarkoitettu alipaineyksikön toimintaan impulssiohjaukseen ohjainkeskuksesta, 230 V. Toinen pistorasia on tarkoitettu huoltorasiaksi jatkuvalla 230 V jännitteellä. Tätä rasiaa voidaan myös käyttää pakkasvahdin tai lämpökaapelin liitäntään.

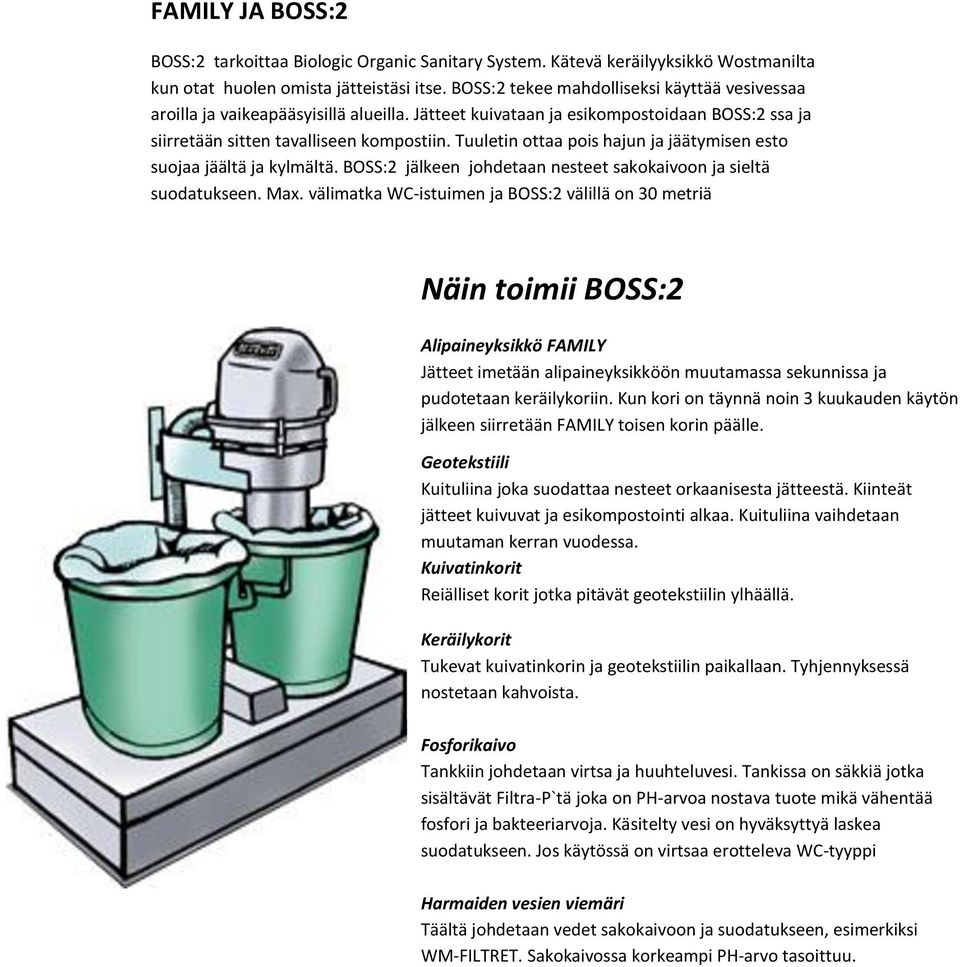

9 FAMILY JA BOSS:2 BOSS:2 tarkoittaa Biologic Organic Sanitary System. Kätevä keräilyyksikkö Wostmanilta kun otat huolen omista jätteistäsi itse. BOSS:2 tekee mahdolliseksi käyttää vesivessaa aroilla ja vaikeapääsyisillä alueilla. Jätteet kuivataan ja esikompostoidaan BOSS:2 ssa ja siirretään sitten tavalliseen kompostiin. Tuuletin ottaa pois hajun ja jäätymisen esto suojaa jäältä ja kylmältä. BOSS:2 jälkeen johdetaan nesteet sakokaivoon ja sieltä suodatukseen. Max. välimatka WC-istuimen ja BOSS:2 välillä on 30 metriä Näin toimii BOSS:2 Alipaineyksikkö FAMILY Jätteet imetään alipaineyksikköön muutamassa sekunnissa ja pudotetaan keräilykoriin. Kun kori on täynnä noin 3 kuukauden käytön jälkeen siirretään FAMILY toisen korin päälle. Geotekstiili Kuituliina joka suodattaa nesteet orkaanisesta jätteestä. Kiinteät jätteet kuivuvat ja esikompostointi alkaa. Kuituliina vaihdetaan muutaman kerran vuodessa. Kuivatinkorit Reiälliset korit jotka pitävät geotekstiilin ylhäällä. Keräilykorit Tukevat kuivatinkorin ja geotekstiilin paikallaan. Tyhjennyksessä nostetaan kahvoista. Fosforikaivo Tankkiin johdetaan virtsa ja huuhteluvesi. Tankissa on säkkiä jotka sisältävät Filtra-P`tä joka on PH-arvoa nostava tuote mikä vähentää fosfori ja bakteeriarvoja. Käsitelty vesi on hyväksyttyä laskea suodatukseen. Jos käytössä on virtsaa erotteleva WC-tyyppi Harmaiden vesien viemäri Täältä johdetaan vedet sakokaivoon ja suodatukseen, esimerkiksi WM-FILTRET. Sakokaivossa korkeampi PH-arvo tasoittuu.

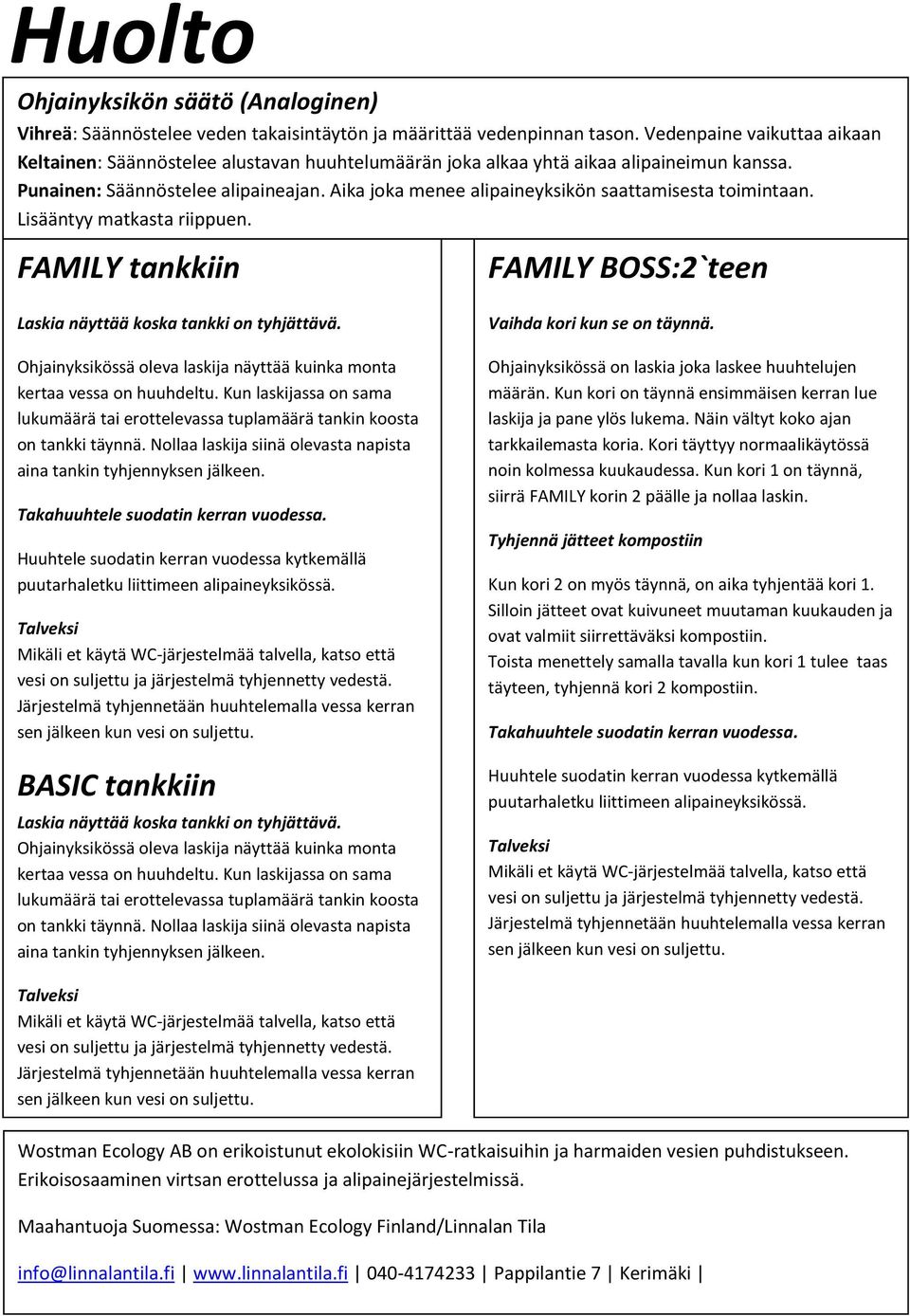

10 Huolto Ohjainyksikön säätö (Analoginen) Vihreä: Säännöstelee veden takaisintäytön ja määrittää vedenpinnan tason. Vedenpaine vaikuttaa aikaan Keltainen: Säännöstelee alustavan huuhtelumäärän joka alkaa yhtä aikaa alipaineimun kanssa. Punainen: Säännöstelee alipaineajan. Aika joka menee alipaineyksikön saattamisesta toimintaan. Lisääntyy matkasta riippuen. FAMILY tankkiin Laskia näyttää koska tankki on tyhjättävä. Ohjainyksikössä oleva laskija näyttää kuinka monta kertaa vessa on huuhdeltu. Kun laskijassa on sama lukumäärä tai erottelevassa tuplamäärä tankin koosta on tankki täynnä. Nollaa laskija siinä olevasta napista aina tankin tyhjennyksen jälkeen. Takahuuhtele suodatin kerran vuodessa. Huuhtele suodatin kerran vuodessa kytkemällä puutarhaletku liittimeen alipaineyksikössä. Talveksi Mikäli et käytä WC-järjestelmää talvella, katso että vesi on suljettu ja järjestelmä tyhjennetty vedestä. Järjestelmä tyhjennetään huuhtelemalla vessa kerran sen jälkeen kun vesi on suljettu. BASIC tankkiin Laskia näyttää koska tankki on tyhjättävä. Ohjainyksikössä oleva laskija näyttää kuinka monta kertaa vessa on huuhdeltu. Kun laskijassa on sama lukumäärä tai erottelevassa tuplamäärä tankin koosta on tankki täynnä. Nollaa laskija siinä olevasta napista aina tankin tyhjennyksen jälkeen. FAMILY BOSS:2`teen Vaihda kori kun se on täynnä. Ohjainyksikössä on laskia joka laskee huuhtelujen määrän. Kun kori on täynnä ensimmäisen kerran lue laskija ja pane ylös lukema. Näin vältyt koko ajan tarkkailemasta koria. Kori täyttyy normaalikäytössä noin kolmessa kuukaudessa. Kun kori 1 on täynnä, siirrä FAMILY korin 2 päälle ja nollaa laskin. Tyhjennä jätteet kompostiin Kun kori 2 on myös täynnä, on aika tyhjentää kori 1. Silloin jätteet ovat kuivuneet muutaman kuukauden ja ovat valmiit siirrettäväksi kompostiin. Toista menettely samalla tavalla kun kori 1 tulee taas täyteen, tyhjennä kori 2 kompostiin. Takahuuhtele suodatin kerran vuodessa. Huuhtele suodatin kerran vuodessa kytkemällä puutarhaletku liittimeen alipaineyksikössä. Talveksi Mikäli et käytä WC-järjestelmää talvella, katso että vesi on suljettu ja järjestelmä tyhjennetty vedestä. Järjestelmä tyhjennetään huuhtelemalla vessa kerran sen jälkeen kun vesi on suljettu. Talveksi Mikäli et käytä WC-järjestelmää talvella, katso että vesi on suljettu ja järjestelmä tyhjennetty vedestä. Järjestelmä tyhjennetään huuhtelemalla vessa kerran sen jälkeen kun vesi on suljettu. Wostman Ecology AB on erikoistunut ekolokisiin WC-ratkaisuihin ja harmaiden vesien puhdistukseen. Erikoisosaaminen virtsan erottelussa ja alipainejärjestelmissä. Maahantuoja Suomessa: Wostman Ecology Finland/Linnalan Tila info@linnalantila.fi Pappilantie 7 Kerimäki

CleanuX-järjestelmään on myös mahdollista liittää kemia, jolloin puhdistusjärjestelmä kykenee poistamaan tehokkaasti myös fosforin jätevedestä.

CleanuX-järjestelmään on myös mahdollista liittää kemia, jolloin puhdistusjärjestelmä kykenee poistamaan tehokkaasti myös fosforin jätevedestä. Asennusohje CleanuX Simple on järjestelmä jolla voit muuttaa olemassa olevat sakokaivosi toimimaan täysiverisen puhdistamon tavoin toimivaksi ja puhdistamaan jätevetesi toimivaksi todetulla tavalla. Puhdistus
