1 Multimedia Navigation Wolfsburg Käyttöohjeet

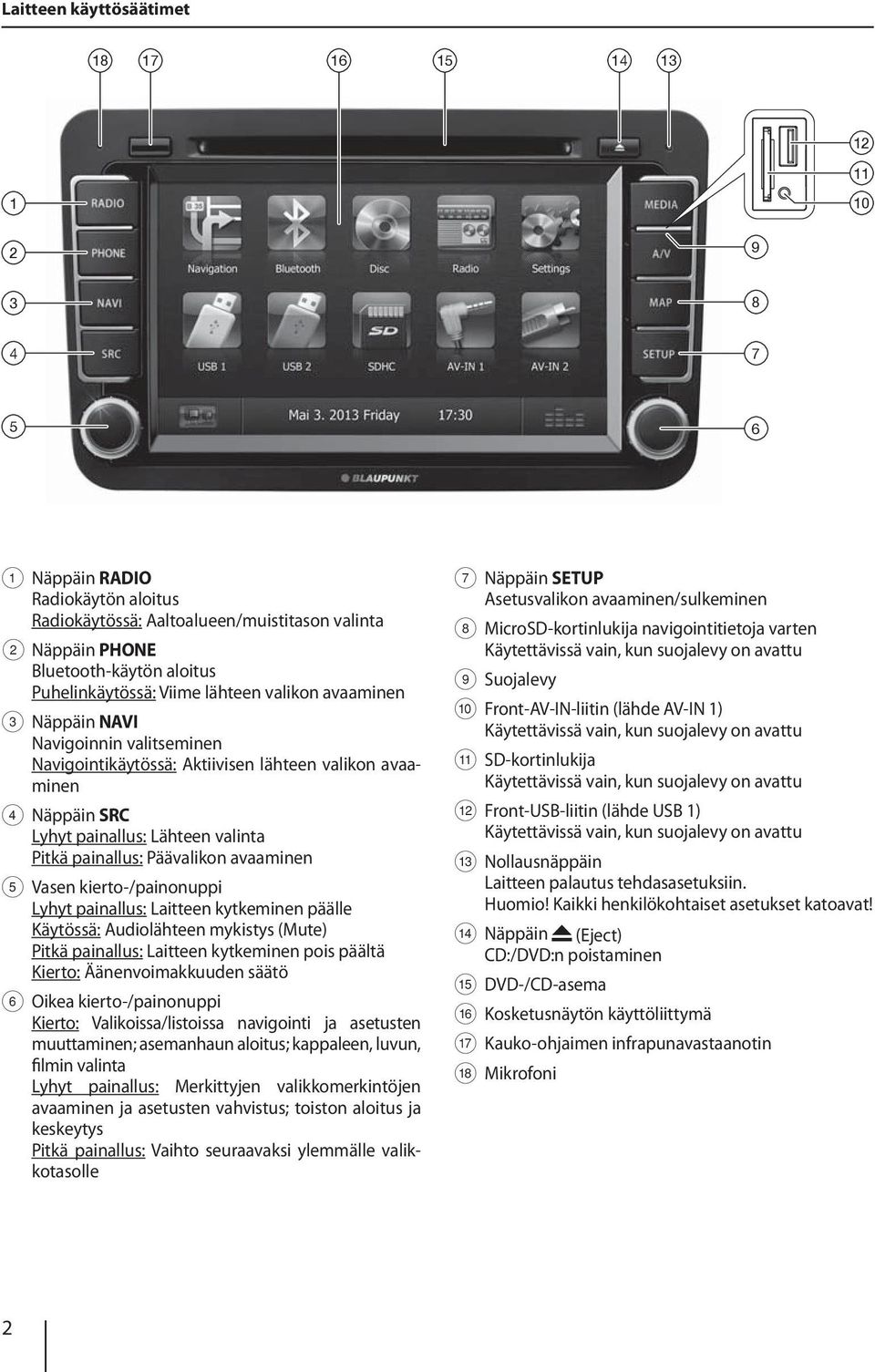

2 Laitteen käyttösäätimet Näppäin RADIO Radiokäytön aloitus Radiokäytössä: Aaltoalueen/muistitason valinta 2 Näppäin PHONE Bluetooth-käytön aloitus Puhelinkäytössä: Viime lähteen valikon avaaminen 3 Näppäin NAVI Navigoinnin valitseminen Navigointikäytössä: Aktiivisen lähteen valikon avaaminen 4 Näppäin SRC Lyhyt painallus: Lähteen valinta Pitkä painallus: Päävalikon avaaminen 5 Vasen kierto-/painonuppi Lyhyt painallus: Laitteen kytkeminen päälle Käytössä: Audiolähteen mykistys (Mute) Pitkä painallus: Laitteen kytkeminen pois päältä Kierto: Äänenvoimakkuuden säätö 6 Oikea kierto-/painonuppi Kierto: Valikoissa/listoissa navigointi ja asetusten muuttaminen; asemanhaun aloitus; kappaleen, luvun, filmin valinta Lyhyt painallus: Merkittyjen valikkomerkintöjen avaaminen ja asetusten vahvistus; toiston aloitus ja keskeytys Pitkä painallus: Vaihto seuraavaksi ylemmälle valikkotasolle 7 Näppäin SETUP Asetusvalikon avaaminen/sulkeminen 8 MicroSD-kortinlukija navigointitietoja varten Käytettävissä vain, kun suojalevy on avattu 9 Suojalevy : Front-AV-IN-liitin (lähde AV-IN 1) Käytettävissä vain, kun suojalevy on avattu ; SD-kortinlukija Käytettävissä vain, kun suojalevy on avattu < Front-USB-liitin (lähde USB 1) Käytettävissä vain, kun suojalevy on avattu = Nollausnäppäin Laitteen palautus tehdasasetuksiin. Huomio! Kaikki henkilökohtaiset asetukset katoavat! > Näppäin (Eject) CD:/DVD:n poistaminen? Kosketusnäytön käyttöliittymä A Kauko-ohjaimen infrapunavastaanotin B Mikrofoni 2

3 Kauko-ohjaimen käyttösäätimet C Näppäin SRC Päävalikon avaaminen D Näppäin / EJECT CD:n/DVD:n poistaminen E Näppäin AUDIO / MUSIC Toistokielen valinta (kun DVD on käytettävissä) Audiotiedostojen kansionäkymän avaaminen F Näppäin DISP Tietojen näyttö näytössä G Näppäin ZOOM Kuvakohdan suurentaminen H Näppäin BAND Aaltoalueen/muistitason valinta I Näppäin Puheluun vastaaminen J Näppäin GOTO Kappaleen, luvun, elokuvan tai kestoajan suoravalinta K Näppäin RPT A-B Jatkuvan soittotoiminnon alueen määrittäminen L Näppäin RPT Jatkuva soitto M Näppäin SETUP Asetusvalikon avaaminen N Näppäin Toiston aloitus ja keskeytys Asetusten vahvistus O Näppäin / / / Liikkuminen valikoissa ja asetusten muuttaminen Asemien manuaalinen viritys ( / ) Asemahaun käynnistäminen ( / ) P Näppäin Hidastettu toisto Q Numeronäppäimet 0-9 R Näppäin / MIX Satunnaissoitto S Näppäin / SCN Selailuhakutoiminto T Näppäin MUTE Audiolähteen mykistys U Näppäin Toiston lopetus V Näppäin VOL + / Äänenvoimakkuuden säätö W Näppäin PIC Kuvasäädöt X Näppäin / Kappaleen, luvun, elokuvan valinta Nopea haku Y Näppäin Puhelun lopetus/hylkäys Z Näppäin CLEAR Viimeisen annetun merkin poisto [ Näppäin TITLE Kappale- ja lukulistan avaaminen \ Näppäin MENU DVD-valikon avaaminen ] Näppäin ANGLE / VIDEO Kamerakulman valinta (kun DVD on käytettävissä) Elokuvien kansionäkymän avaaminen a Näppäin SUBTITLE / PHOTO Tekstityskielen valinta (kun DVD on käytettävissä) Kuvien kansionäkymän avaaminen b Näppäin Laitteen kytkeminen päälle/pois c Näppäin EQ Taajuuskorjainvalikon avaaminen 3

4 Sisältö Turvallisuusohjeita... 5 Käytetyt tunnukset...5 Liikenneturvallisuus...5 Yleiset turvallisuusohjeet...5 Vaatimustenmukaisuusvakuutus...5 Puhdistusohjeet... 5 Hävitysohjeet... 5 Toimitussisältö... 6 Käyttöönotto... 6 Varkaudenesto...6 Kytkeminen päälle/pois...6 Äänenvoimakkuus...7 Päävalikko...7 Radiokäyttö... 7 Radiokäytön aloitus...7 Muistitason valinta...7 Asemien viritys...7 Aseman manuaalinen tallennus...8 Asemien automaattinen tallennus (Travelstore)...8 Radioasemien esittelysoitto...8 RDS-toiminnon kytkeminen päälle/pois...8 RDS-aikasignaalin kytkeminen päälle/pois...8 Radiovastaanoton optimointi...8 REG-toiminnon (alueohjelmat) kytkeminen päälle/pois...9 AF-toiminnon (vaihtoehtoiset taajuudet) kytkeminen päälle/pois...9 Asemanhaun herkkyyden säätö...9 Liikenneradio...9 Navigointi... 9 Navigointitietojen lataus...9 Korttitietojen lataaminen...9 Navigoinnin käynnistäminen...9 Ensimmäinen käyttöönottokerta Kohteen ilmoittaminen Osoite Erikoiskohteet - Points of Interest Reittivaihtoehtojen asetus Kartta-asetukset Mediatoisto - DVD/CD/USB/SDHC/iPod Perustiedot DVD-/CD-käyttö USB-tietoväline SDHC-kortit ipod/iphone USB-liittymän välityksellä DVD-elokuvien toisto Audiotoisto - DVD/CD, USB, SDHC tai ipod/iphone Videotoisto - DVD/CD, USB tai SDHC Kuvatoisto - DVD/CD, USB tai SDHC Bluetooth-käyttö Bluetooth-käytön aloitus Bluetooth-laitteen pariliitäntä Puhelinkäyttö - Bluetooth Audiotoisto - Bluetooth Bluetooth-asetukset Rear Seat Entertainment (RSE) (takaistuimen viihdelaitteisto) Ulkoiset audio-/videolähteet Äänensävysäädöt Äänenvoimakkuuden jakosuhde (Fader/Balance) Taajuuskorjain (Equalizer) Perusasetukset Video Yleistä Aika Audio Kieli Bluetooth DVD Äänenvoimakkuus Hyödyllisiä tietoja Takuu Korjaus-/noutopalvelu Liitäntäkaavio Liite

5 Turvallisuusohjeita Puhdistusohjeet Hävitysohjeet Turvallisuusohjeita Tämä autoradio on valmistettu tekniikan viimeisimmän tason ja hyväksyttyjen turvallisuusteknisten säätöjen mukaan. Siitä huolimatta voi syntyä vaaroja, mikäli et noudata tässä ohjekirjassa annettuja turvallisuusohjeita. Tämä ohjekirja perehdyttää tärkeimpiin toimintoihin. Yksityiskohtaiset navigointia koskevat tiedot voit katsoa internetistä osoitteesta Lue tämä ohjekirja kokonaan ja huolellisesti läpi ennen kuin käytät autoradiota. Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. Jos luovutat autoradion toiselle henkilölle, anna tämä ohjekirja laitteen mukana. Noudata myös niiden laitteiden ohjeita, joita käytät yhdessä tämän autoradion kanssa. Käytetyt tunnukset Tässä käyttöohjekirjassa käytetään seuraavia tunnuksia: VARO! Varoittaa loukkaantumisvaarasta VARO! Varoittaa DVD-/CD-aseman vaurioitusmisvaarasta VARO! Varoittaa kovasta äänenvoimakkuudesta CE-merkkiä käytetään EU-direktiivien noudattamisen tunnuksena. Menettelyvaiheen tunnuksena Listan tunnuksena Liikenneturvallisuus Noudata seuraavia liikenneturvallisuuteen liittyviä ohjeita: Käytä laitetta niin, että pystyt aina ohjamaan ajoneuvoa turvallisesti. Epävarmassa tapauksessa pysähdy sopivaan kohtaan ja käytä laitetta auton seisoessa. Kuljettaja ei saa käyttää sovelluksia, jotka häiritsevät liikenteeseen keskittymistä (laitteen toimintojen laajuuden mukaan, esim. videoiden katselu, kohteen syöttäminen). Noudata reittiopastuksen ajosuosituksia vain, jos se ei riko liikennesääntöjä! Liikennemerkit ja liikennesäännöt ovat aina ensisijaisia ajosuosituksiin nähden. Kuuntele laitetta aina kohtullisella äänenvoimakkuudella, jotta vältät kuulon vaurioitumisen ja pystyt kuulemaan varoitusäänet (esim. poliisiauton sireeni). Mykistystaukojen aikana (esim. vaihdettaessa audiolähdettä) äänenvoimakkuuden muuttaminen ei ole kuultavissa. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana. Yleiset turvallisuusohjeet Noudata seuraavaa ohjetta, jotta vältät loukkaantumisen: Älä avaa tai muuta laitetta. Laite on varustettu Class- 1-laserilla, joka voi vaurioittaa silmiä. Tarkoituksenmukainen käyttö Tämä autoradio on tarkoitettu käytettäväksi 12 V sähköjärjestelmän jännitteellä varustetuissa autoissa ja se täytyy asentaa DIN-aukkoon. Ota huomioon laitteen tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus. Asennusohjeet Saat asentaa tämän autoradion itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet auton sähköjärjestelmän hyvin. Noudata tämän ohjekirjan lopussa olevaa liitäntäkaaviota. Vaatimustenmukaisuusvakuutus Täten Blaupunkt Europe GmbH vakuuttaa, että laite Wolfsburg täyttää direktiivin 1999/5/EY perusvaatimukset ja muut asiaankuuluvat säännökset. Vaatimustenmukaisuusvakuutuksen voit katsoa osoitteesta Puhdistusohjeet Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisältää sellaisia aineita, jotka syövyttävät autoradion pintaa. Käytä autoradion puhdistukseen vain kuivaa tai lievästi kostutettua liinaa. Hävitysohjeet Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana! Toimita käytöstä poistettu laite, kauko-ohjain ja käytetyt paristot kierrätyspisteeseen. 5

6 Toimitussisältö Käyttöönotto Toimitussisältö Toimitukseen sisältyy: Wolfsburg ( ) Kauko-ohjain (sis. paristot) TMC-viritin Navigointitiedot sisältävä microsd-kortti microsdkorttipaikassa GPS-antenni Ulkoinen Bluetooth-mikrofoni Pikaopas Pienten osien sarja Asennusmateriaali Liitäntäkaapeli Käyttöönotto Varkaudenesto Tämä autoradio on suojattu varkauden estämiseksi nelinumeroisella koodinumerolla (tehtaalla annettu koodinumero: 0000). Jos koodikysely on aktivoitu, koodinumero täytyy syöttää aina sen jälkeen kun virransyöttö auton akusta on ollut katkaistuna. Asetusvalikon yleisasetusten alivalikosta voit aktivoida/deaktivoida koodikyselyn ja muuttaa koodinumeroa. Koodinumeron syöttäminen jännitekatkoksen jälkeen Jos koodinumero vaaditaan, silloin näyttöön tulee numerokenttä koodinumeron syöttöön. Kirjoita koodinumero numerokenttään. Huomio Kuljetussuojaruuvit Varmista ennen laitteen käyttöönottoa, että kuljetussuojaruuvit on poistettu laitteen yläpinnalta. Wolfsburg on varustettu sisäänrakennetulla CAN-liitännällä ja voidaan tietyissä autoissa yhdistää sen välityksellä auton sisäiseen tietoliikenteeseen. Tämän integroinnin ansiosta Wolfsburgin näyttö (mikäli toiminnot kuuluvat auton ennestään olevaan varustukseen) kytkeytyy pysäköitäessä automaattisesti pysäköinnin käyttötilaan. Ilmastointilaitetta käytettäessä asetukset ilmoitetaan Wolfsburgin näytöllä. Audio-/ videolähteitä voidaan käyttää miellyttävästi ja turvallisesti ohjauspyörän kauko-ohjausnäppäimillä. Vahvista syöttö painamalla painiketta [ ]. Laite kytkeytyy päälle. Jos olet syöttänyt virheellisen koodinumeron, näyttöön tulee hetkeksi ilmoitus Security code incorrect! (Väärä turvakoodi). Sen jälkeen voit tehdä koodinsyötön toistamiseen. Kytkeminen päälle/pois Kytkeminen päälle/pois kierto-/painonupilla Kytke päälle painamalla vasenta kierto-/painonuppia 5. Kytke pois pitämällä vasenta kierto-/painonuppia 5 painettuna yli 2 sekuntia. Kytkeminen päälle/pois auton sytytysvirran välityksellä Jos autoradio on yhdistetty auton sytytysvirtaan eikä sitä ole sammutettu vasemmalla kierto-/painonupilla 5, se kytkeytyy päälle ja pois sytytysvirran kytkemisen mukaan. 6

7 Käyttöönotto Radiokäyttö Äänenvoimakkuus Äänenvoimakkuuden säätö Äänenvoimakkuutta voidaan säätää askeleittain välillä 0 (pois päältä) 50 (suurin äänenvoimakkuus). Muuta äänenvoimakkuutta kääntämällä vasenta kierto-/painonuppia 5. Autoradion mykistys (Mute) Paina lyhyesti vasenta kierto-/painonuppia 5, kun haluat mykistää laitteen tai aktivoida jälleen aikaisemman äänenvoimakkuuden. Radiokäyttö Radiokäytön aloitus Paina näppäintä RADIO 1. - Tai - Paina näppäintä SRC 4 niin monta kertaa, kunnes lähde Radio on valittuna. - Tai - Paina päävalikossa painiketta Radio. Näyttöön tulee radiovalikko. Päävalikko Päävalikossa voit valita lähteet ja käyttötavat kosketusnäytön painikkeiden painalluksella. Paina näppäintä SRC 4 noin 2 sekuntia. - Tai - Paina nykyisen lähteen painiketta [ ]. Näyttöön tulee päävalikko. Jos uutta audiolähdettä ei valita, laite toistaa viimeksi aktiivisena ollutta audiolähdettä. Voit avata toisen lähteen myös suoraan nykyisestä lähteestä. Vaihda lähteiden välillä painamalla yhden tai useamman kerran näppäintä SRC 4. Valittu lähde avataan noin 2 sekunnin kuluttua. Tässä ohjekirjassa esitetyt kuvat toimivat selitysten tukena ja niiden yksityiskohdat voivat poiketa omasta laitteestasi. Muistitason valinta Käytettävissä on useita muistitasoja ja aaltoalueita. Kullekin muistitasolle voidaan tallentaa enintään 6 asemaa. Paina painiketta [ ] niin monta kertaa, että haluamasi muistitaso tulee näkyviin. - Tai - Paina näppäintä RADIO 1 niin monta kertaa, kunnes haluamasi muistitaso tulee näyttöön. Asemien viritys Asemien manuaalinen viritys Muuta taajuutta asteittain painamalla painiketta [ ] tai [ ] lyhyesti yhden tai useamman kerran. Lähetystaajuuden syöttäminen suoraan Jos tiedät radioaseman taajuuden, voit syöttää sen suoraan kosketusnäytöltä. Paina radiokäytössä painiketta [ ]. Näyttöön tulee numerokenttä taajuuden syöttämistä varten. Syötä haluamasi radioaseman taajuus numeronäppäimillä. Paina painiketta [ ]. Näyttöön tulee radiovalikko ja syötetyllä taajuudella olevan radioaseman toisto alkaa. 7

8 Radiokäyttö Asemanhaun käynnistäminen Käynnistä asemanhaku painamalla painiketta [ ] tai [ ] noin 2 sekuntia. - Tai - Käännä oikeaa kierto-/painonuppia 6 vasemmalle tai oikealle, jotta saat käynnistettyä asemanhaun. Seuraava vastaanottokelpoinen asema virittyy kuuluviin. Viritinalueella Eurooppa: liikennetiedostustoiminnon ollessa päällä FM-aaltoalueella viritetään vain liikenneradioasemia. Aseman manuaalinen tallennus Valitse haluamasi muistitaso. Viritä haluamasi asema. Paina painiketta [ ]. Näyttöön tulee tallennusvalikko. Käytettävissä on 6 muistipaikkaa, jotka näytetään painikkeina. Paina painiketta, jolle haluat tallentaa nykyisen radioaseman. Asema tallentuu ja näyttöön tulee radiovalikko. Asemien automaattinen tallennus (Travelstore) Travelstoren avulla voit etsiä automaattisesti alueen 6 parhaiten kuuluvaa asemaa ja tallentaa ne muistitasoille FM1, FM2 tai FM3. Valitse jokin FM-muistitaso. Paina radiovalikossa painiketta [ ]. Paina Options-valikossa painiketta Travelstore. Viritin käynnistää automaattisen asemanhaun. Kun tallennus on saatu päätökseen, laite toistaa aikaisemmin valitun muistitason muistipaikalle 1 tallennettua asemaa. Viritinalueella Eurooppa: liikennetiedotustoiminnon ollessa päällä vain liikenneradioasemia tallennetaan. Radioasemien esittelysoitto Selailuhakutoiminnolla voit soittaa muutamia sekunteja kaikkia nykyisen aaltoalueen vastaanottokelpoisia asemia. Paina radiokäytössä painiketta [ ]. Selailuhaku etsii asemia tämän hetkisellä aaltoalueella. Jokaista vastaanottokelpoista asemaa soitetaan sen yhteydessä muutamia sekunteja. Painamalla uudelleen painiketta [ ] valitset parhaillaan kuuluvan aseman toistettavaksi kanavaksi. RDS-toiminnon kytkeminen päälle/pois Viritinalueella Eurooppa monet FM-asemat lähettävät ohjelmien lisäksi RDS-signaalin (Radio Data System), joka mahdollistaa lisätoiminnot, kuten radioaseman nimen ilmoittamisen laitteen näytössä. Paina radiovalikossa painiketta [ ]. Näytöön tulee Options-valikko. Kohdan RDS vieressä näkyy nykyinen asetus. Voit muuttaa asetusta painamalla Options-valikossa painiketta RDS. Paina painiketta [ ]. Näyttöön tulee jälleen radiovalikko. RDS-aikasignaalin kytkeminen päälle/pois Kellonaika voidaan synkronoida RDS:n lähettämien kelloaikatietojen välityksellä. Paina radiovalikossa painiketta [ ]. Asetuksen muuttamiseksi paina vaihtoehtovalikon painiketta RDS Clock Time (RDS-kellonaika). Paina painiketta [ ]. Näyttöön tulee jälleen radiovalikko. Radiovastaanoton optimointi HICUT-toiminto parantaa vastaanottolaatua radiovastaanoton ollessa heikkoa (vain FM-radiokäytössä). Jos radiovastaanotossa on häiriöitä, häiriövoimakkuutta vaimennetaan automaattisesti. Paina radiovalikossa painiketta [ ]. Asetuksen muuttamiseksi paina vaihtoehtovalikon painiketta HICUT. Paina painiketta [ ]. Näyttöön tulee jälleen radiovalikko. 8

9 Radiokäyttö Navigointi REG-toiminnon (alueohjelmat) kytkeminen päälle/pois Jotkut RDS-asemat jakavat lähettämänsä ohjelman tiettyinä aikoina erisisältöisiksi alueohjelmiksi. Päällekytketyn REG-toiminnon yhteydessä autoradio vaihtaa viritetyn aseman puitteissa vain niille vaihtoehtoisille taajuuksille, jotka lähettävät samaa alueohjelmaa. Kytke REG-toiminto päälle tai pois painamalla radiovalikon painiketta REG. Painike REG palaa, kun REG-toiminto on kytketty päälle. AF-toiminnon (vaihtoehtoiset taajuudet) kytkeminen päälle/pois Kun AF-toiminto on aktivoituna, autoradio etsii viritetylle asemalle automaattisesti parhaiten kuuluvan taajuuden. Kytke AF-toiminto päälle tai pois painamalla radiovalikon painiketta AF. Painike AF palaa, kun AF-toiminto on kytketty päälle. Asemanhaun herkkyyden säätö Asemanhaun herkkyyden asetuksella määrätään, etsiikö automaattinen asemanhaku vain hyvin kuuluvat asemat vai myöskin heikommin kuuluvat asemat, joiden vastaanotossa voi esiintyä hieman kohinoita. Säädä asemanhaun herkkyys painamalla radiovalikon painiketta Loc. Kun painike Loc palaa, asemanhaku etsii vain hyvin kuuluvat asemat. Liikenneradio Viritinalueella Eurrooppa FM-asema voi tunnusmerkitä liikennetiedotukset RDS-signaalilla. Kun liikennetiedotustoiminto on aktivoitu, liikennetiedotus kytkeytyy automaattisesti kuuluville myös silloin, kun autoradio ei ole radiokäytössä. Äänenvoimakkuus kasvaa liikennetiedotuksen kuulumisen ajaksi. Voit määrittää liikennetiedotuksen minimiäänenvoimakkuuden. Liikennetiedotustoiminnon kytkeminen päälle/pois Kytke liikennetiedotustoiminto päälle tai pois painamalla radiovalikossa painiketta TA. Painike TA on valaistu, kun liikennetiedostoiminto on päällä. Liikennetiedotusten minimiäänenvoimakkuuden säätö Paina radiovalikossa painiketta [ ]. Paina Options-valikossa painiketta TA VOL. Säädä äänenvoimakkuus painikkeella [ ] tai [ ]. Paina painiketta [ ]. Näyttöön tulee jälleen radiovalikko ja säädetty äänenvoimakkuus on tallentunut. Navigointi Navigointitietojen lataus Navigointiohjelmisto ja korttitiedot ovat microsd-kortilla. Navigointitoiminnolla varustetut laitteet toimitetaan microsd-kortin kanssa, joka on microsd-korttipaikassa. Navigoinnin käyttö edellyttää, että microsd-kortti on korttipaikassa. Avaa korttiaukon suojus MAP 8. Työnnä microsd-kortti tekstipuoli ylöspäin korttipaikkaan, kunnes se lukittuu kiinni. Sulje korttipaikan suojus. Korttitietojen lataaminen Jotta Wolfsburg -laitteen hankinnan yhteydessä varmistetaan uusimpien tietojen saatavuus, on käyttäjällä 30 päivän ajan ensimmäisen GPS-paikannuksen jälkeen mahdollisuus ladata uusimmat korttitiedot kerran maksutta vakiovarusteena toimitetulle microsd-kortille sivustolta Voit tätä myöhemmin ladata uudet korttitiedot maksusta milloin tahansa. Tärkeä ohje: Jos microsd-kortti katoaa tai vaurioituu, siihen liittyvä navigointikorttilisenssi raukeaa. Siinä tapauksessa on hankittava uusi lisenssi uuden microsd-kortin kanssa. Navigoinnin käynnistäminen Paina näppäintä NAVI 3. - Tai - Paina näppäintä SRC 4 niin monta kertaa, kunnes lähde Navigation (Navigointi) on valittuna. - Tai - Paina päävalikon kohtaa Navigation (Navigointi). Näyttöön tulee navigointivalikko. Kun käynnistät navigoinnin ensimmäisen kerran, näyttöön tulee asennuksen apuohjelma. 9

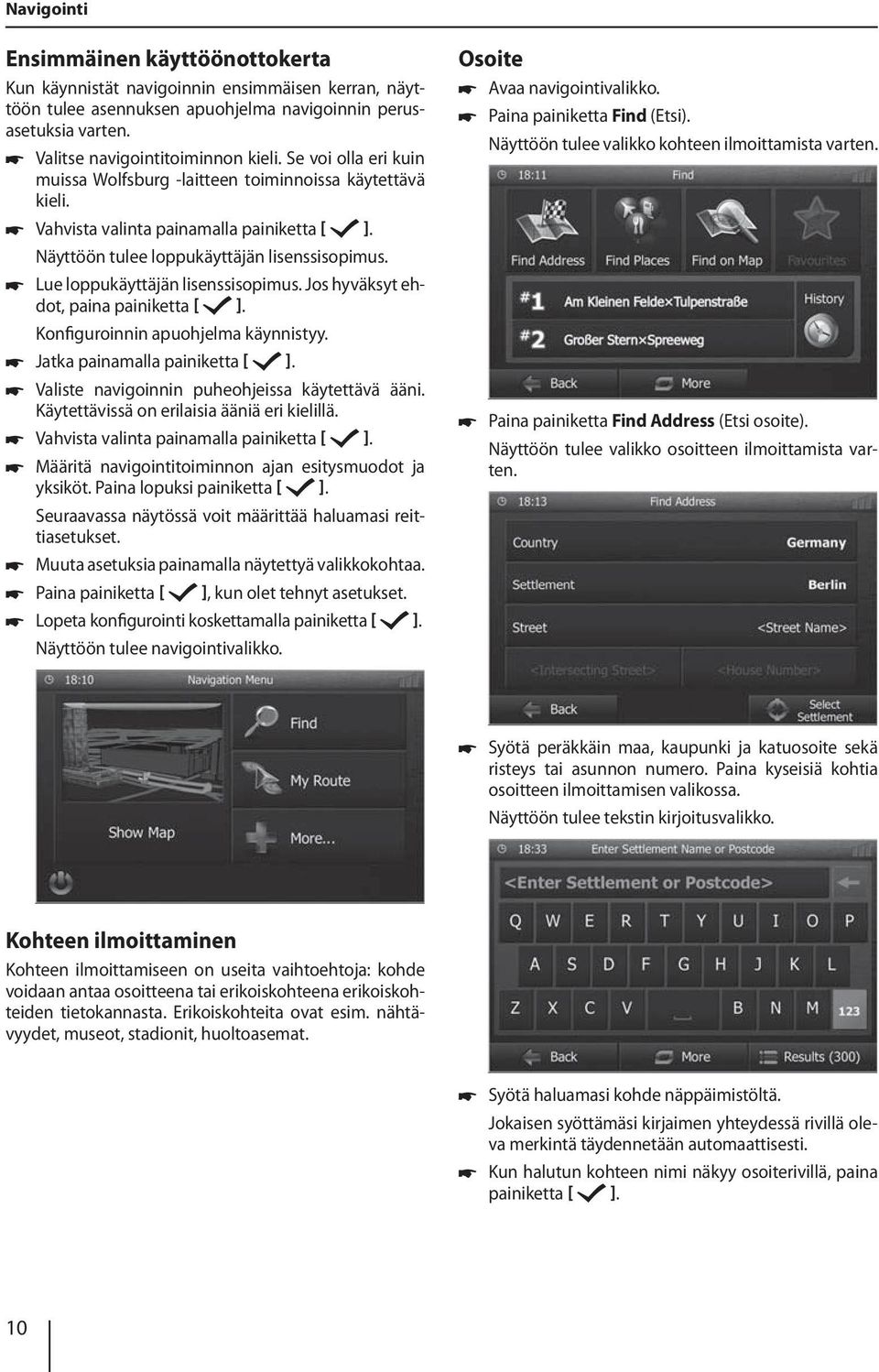

10 Navigointi Ensimmäinen käyttöönottokerta Kun käynnistät navigoinnin ensimmäisen kerran, näyttöön tulee asennuksen apuohjelma navigoinnin perusasetuksia varten. Valitse navigointitoiminnon kieli. Se voi olla eri kuin muissa Wolfsburg -laitteen toiminnoissa käytettävä kieli. Vahvista valinta painamalla painiketta [ ]. Näyttöön tulee loppukäyttäjän lisenssisopimus. Lue loppukäyttäjän lisenssisopimus. Jos hyväksyt ehdot, paina painiketta [ ]. Konfiguroinnin apuohjelma käynnistyy. Jatka painamalla painiketta [ ]. Valiste navigoinnin puheohjeissa käytettävä ääni. Käytettävissä on erilaisia ääniä eri kielillä. Vahvista valinta painamalla painiketta [ ]. Määritä navigointitoiminnon ajan esitysmuodot ja yksiköt. Paina lopuksi painiketta [ ]. Seuraavassa näytössä voit määrittää haluamasi reittiasetukset. Muuta asetuksia painamalla näytettyä valikkokohtaa. Paina painiketta [ ], kun olet tehnyt asetukset. Lopeta konfigurointi koskettamalla painiketta [ ]. Näyttöön tulee navigointivalikko. Osoite Avaa navigointivalikko. Paina painiketta Find (Etsi). Näyttöön tulee valikko kohteen ilmoittamista varten. Paina painiketta Find Address (Etsi osoite). Näyttöön tulee valikko osoitteen ilmoittamista varten. Syötä peräkkäin maa, kaupunki ja katuosoite sekä risteys tai asunnon numero. Paina kyseisiä kohtia osoitteen ilmoittamisen valikossa. Näyttöön tulee tekstin kirjoitusvalikko. Kohteen ilmoittaminen Kohteen ilmoittamiseen on useita vaihtoehtoja: kohde voidaan antaa osoitteena tai erikoiskohteena erikoiskohteiden tietokannasta. Erikoiskohteita ovat esim. nähtävyydet, museot, stadionit, huoltoasemat. Syötä haluamasi kohde näppäimistöltä. Jokaisen syöttämäsi kirjaimen yhteydessä rivillä oleva merkintä täydennetään automaattisesti. Kun halutun kohteen nimi näkyy osoiterivillä, paina painiketta [ ]. 10

11 Navigointi Valittu kohde näytetään kartalla. Näyttöön tulee erikoiskohteiden valikko. Aloita reittiopastus painamalla painiketta Next (Seuraava). Reitinlaskenta alkaa. Reitinlaskenta voi kestää jonkin aikaa aloituskohdan ja kohteen välisestä etäisyydestä riippuen. Reitinlaskennan lopuksi näytetään reitin parametrit kuten etäisyys ja aika. Lisäksi koko reitin kulku esitetään kartalla. Voit valita erikoiskohteen neljästä esimääritetystä kategoriasta Petrol station (Bensiiniasema), Parking (Paikoitus), Restaurant (Ravintola) ja Accommodation (Majoitus) tai aloittaa oman haun. Paina esim. Petrol station (Bensiiniasema), kun haluat löytää bensiiniaseman nopeasti. Näyttöön tulee lista ajoneuvon lähettyvillä olevista bensiiniasemista. Bensiiniasemat on järjestetty sen mukaan, mikä niiden etäisyys on autosta. Aloita reittiopastus painamalla painiketta Go! (Mene!). Erikoiskohteet - Points of Interest Avaa navigointivalikko. Paina painiketta Find (Etsi). Näyttöön tulee valikko kohteen ilmoittamista varten. Valitse bensiiniasema listasta painamalla listamerkintää. Bensiiniasema näytetään kartalla. Paina painiketta Find places (Etsi paikkoja). Paina painiketta Next (Seuraava). Näyttöön tulevat reitin kulku ja reittitiedot. Aloita reittiopastus painamalla painiketta Go! (Mene!). 11

12 Navigointi Reittivaihtoehtojen asetus Reittivaihtoehdoissa määritetään auton tyyppi, reitin tyyppi (nopea, lyhyt, dynaaminen) sekä muut parametrit, joiden perusteella laite laskee vaatimusten mukaisen reitin. Reittivaihtoehdot määritetään navigointitoiminnon alkuasetuksissa, mutta niitä voidaan muuttaa jokaisen reittiopastuksen yhteydessä. Muuta asetuksia tarpeen mukaan. Paina painiketta Back (Takaisin) niin monta kertaa, että näytössä näkyy navigointivalikko. Reittivaihtoehtojen muuttaminen reittiopastuksen aikana Paina reittiopastuksen aikana painiketta More (Lisää). Reittivaihtoehtojen muuttaminen ennen reittiopastusta Avaa navigointivalikko. Paina painiketta More (Lisää...). Paina painiketta Settings (Asetukset). Näyttöön tulee navigoinnin asetusvalikko. Paina painiketta Route Settings (Reittiasetukset). Reittiasetukset tulevat näyttöön. Muuta asetuksia tarpeen mukaan. Paina painiketta Back (Takaisin). Näyttöön tulee jälleen reittiopastus. Kartta-asetukset Kartta-asetuksilla voit määrittää näyttötilan (2D tai 3D), kartan kuvakulman, värit sekä rakennuksien ja suunnistuspisteiden näytön kartalla. Lisäksi voit määrittää erikoiskohteiden kategorioiden kohdalla, näytetäänkö ne kartalla, esim. autoliikkeet, kahvilat, ravintolat. Avaa navigointivalikko. Paina painiketta More (Lisää...). Paina painiketta Settings (Asetukset). Näyttöön tulee navigoinnin asetusvalikko. Saat toisen sivun näkyviin painamalla painiketta [ ]. Paina painiketta Route Settings (Reittiasetukset). Reittiasetukset tulevat näyttöön. Saat toisen sivun näkyviin painamalla painiketta [ ]. Paina painiketta Map Settings (Kartta-asetukset). 12

13 Navigointi Mediatoisto - DVD/CD/USB/SDHC/iPod Kartta-asetukset tulevat näyttöön. Muuta asetuksia tarpeen mukaan. Paina painiketta Back (Takaisin) niin monta kertaa, että näytössä näkyy navigointivalikko. Voit muuttaa kartta-asetuksia myös reittiopastuksen aikana: Paina reittiopastuksen aikana painiketta More (Lisää). Paina painiketta Map Settings (Kartta-asetukset). Kartta-asetukset tulevat näyttöön. Muuta asetuksia tarpeen mukaan. Paina painiketta Back (Takaisin). Näyttöön tulee jälleen reittiopastus. Mediatoisto - DVD/CD/USB/SDHC/ ipod Perustiedot Wolfsburg -laitteella voidaan soittaa audio-dvd- levyjä/ CD-levyjä (CDDA) ja DVD-/CD-R/RW-levyjä, joilla on audio-, MP3- tai WMA-tiedostoja, sekä USB-tietovälineillä ja SDHC-korteilla olevia MP3- ja WMA-tiedostoja. Lisäksi DVD-/VCD-/CD-levyillä, USB-tietovälineillä ja SDHC-korteilla olevia elokuvia ja valokuvia voidaan toistaa näytössä tai liitetyssä monitorissa (Rear Seat Entertainment, RSE - takaistuimen viihdelaitteisto). Turvallisuussyistä elokuvien ja valokuvien toisto asennetussa monitorissa on sallittua vain ajoneuvon ollessa pysähdyksissä ja käsijarrun kytkettynä. Kaapeli BRAKE täytyy liittää auton käsijarruliitäntään (katso tämän ohjekirjan lopussa oleva liitäntäkaavio). Elokuvien toisto ulkoisessa monitorissa on mahdollista myös ajon aikana. Ohjeita: Käytä moitteettoman toiminnan varmistamiseksi vain sellaisia CD-levyjä, joissa on Compact Disclogo, ja vain sellaisia DVD-levyjä, joissa on DVDlogo. Blaupunkt ei voi taata kopiointisuojattujen DVD-/ CD-levyjen eikä kaikkien markkinoilla olevien DVD-/CD-aihioiden, USB-tietovälineiden ja SDkorttien moitteetonta toimintaa. Noudata MP3-/WMA-tietovälineen valmistelussa seuraavia ohjeita: Kappaleiden ja hakemistojen nimeäminen: Enintään 32 merkkiä ilman tiedostopäätettä.mp3 tai.wma (jos merkkejä on enemmän, autoradion tunnistamien kappaleiden ja kansioiden lukumäärä vähenee) Ei ääkkösiä eikä erikoismerkkejä DVD-/CD-formaatit: DVD-/CD-R/RW, Ø: 12 cm DVD-/CD-tietoformaatit: ISO 9669 Level 1 ja 2, Joliet CD-polttonopeus: maks. 16-kertainen (suositus) USB-formaatti/-tiedostojärjestelmä: Mass Storage Device (massamuisti)/fat32 SD-korttien tiedostojärjestelmä: FAT32 Audiotiedostojen tiedostopääte:.mp3 MP3-tiedostoille.WMA WMA-tiedostoille WMA-tiedostot vain ilman digitaalista käyttöoikeuksien hallintaa (Digital Rights Management, DRM) ja jotka on luotu Windows Media Player -ohjelman versiolla 8 tai uudemmalla versiolla MP3-ID3-tagit: versio 1 ja 2 Audiotiedostojen luontinopeus: MP3: kbps WMA: kbps Tiedostojen ja hakemistojen enimmäismäärä: enintään 1500 tiedostoa/150 hakemistoa tietorakenteesta riippuen DVD-/CD-käyttö DVD-/CD-levyn asettaminen laitteeseen DVD/CD-aseman vaurioitumisvaara! Laitteessa ei saa käyttää normaalista muodosta poikkeavia DVD-/CD-levyjä eikä halkaisijaltaan 8 cm:n kokoisia DVD-/CD-levyjä (mini-dvd-/ CD-levyt). Emme vastaa DVD-/CD-aseman vahingoista, jotka johtuvat soveltumattomien DVD-/CD-levyjen käytöstä. Työnnä DVD-/CD-levy tekstipuoli ylöspäin DVD-/CDaukkoon?, kunnes tunnet vastustusta. Laite vetää DVD-/CD-levyn automaattisesti sisään ja tarkastaa sen tiedot. Sen jälkeen toisto alkaa DVD-/ CD- tai MP3-käytössä. 13

14 Mediatoisto - DVD/CD/USB/SDHC/iPod DVD-/CD-levyn automaattista sisäänvetoa ei saa estää eikä avustaa. DVD-/CD-levyn poistaminen Paina näppäintä >, kun haluat poistaa DVD-/CDlevyn laitteesta. DVD-/CD-levyn ulostuloa ei saa estää eikä avustaa. USB-tietoväline Tässä laitteessa on kaksi USB-liitäntää: USB1 on asennettu laitteen etuosaan suojalevyn alle. USB2 on USB-liitäntä laitteen taustapuolella olevalle johdolle. Voit kytkeä johdon laitteen asennuksen yhteydessä auton sisäänrakennettuun USB-liitäntään. USB-tietovälineen liittäminen Vedä vasemmalla puolella oleva suojaluukkua 9 eteenpäin, kunnes se avautuu, ja käännä se oikealle. Aseta USB-tietoväline USB-liitäntään <. Laite kytkeytyy automaattisesti USB-käytölle. Tiedot luetaan ja toisto alkaa ensimmäisestä mediatiedostosta, jonka laite tunnistaa. USB-tietovälineen poistaminen Kytke autoradio pois päältä. Vedä USB-tietoväline irti laitteesta. SDHC-kortit Tässä laitteessa on yksi SDHC-korttipaikka laitteen etuosassa suojalevyn takana. SDHC-kortin asettaminen paikalleen Vedä vasemmalla puolella oleva suojaluukkua 9 eteenpäin, kunnes se avautuu, ja käännä se oikealle. Työnnä SDHC-kortti tekstipuoli vasemmalle (viistetty kulma ylöspäin) ja koskettimet eteenpäin osoittaen korttipaikkaan ;, niin että se lukittuu paikalleen. Laite kytkeytyy automaattisesti SDHC-käytölle. Tiedot luetaan ja toisto alkaa ensimmäisestä mediatiedostosta, jonka laite tunnistaa. SDHC-kortin poistaminen Avaa tarvittaessa suojalevy 9. Paina SDHC-korttia, kunnes sen lukitus aukeaa. Vedä SDHC-kortti ulos korttipaikasta ;. ipod/iphone USB-liittymän välityksellä Voit liittää autoradioon USB-liitännän kautta useita erilaisia ipod - ja iphone -laitteita ja ohjata audiotoistoa autoradiolla. Tämän ohjekirjan lopussa on lista yhteensopivista ipod - ja iphone -laitteista. Blaupunkt ei voi taata muiden ipod - ja iphone -laitteiden moitteetonta toimintaa. Yhdistä ipod tai iphone autoradion USB-liitäntään sopivalla sovitinjohdolla. Kytke adapterijohdon USB-pistoke USB-koskettimeen <, joka on suojaluukun 9 alla. Laite kytkeytyy automaattisesti USB-käytölle. Tiedot luetaan ja toisto alkaa ensimmäisestä ipod -/ iphone -laitteen mediatiedostosta, jonka autoradio tunnistaa. DVD-elokuvien toisto Wolfsburg -laitteella voidaan toistaa video-dvd-levyjä ja video-cd-levyjä. Toisto alkaa automaattisesti, kun DVDlevy asetetaan laitteeseen. Näyttöön tulee DVD-valikko. Voit liikkua DVD-valikossa koskettamalla vastaavia DVDvalikon painikkeita kosketusnäytössä. Kun olet käynnistänyt elokuvan DVD-levyn valikossa, elokuva näytetään. DVD-levyjen toistovalikko katoaa näkyvistä. Kosketa kosketusnäyttöä kerran lyhyesti, kun haluat toistovalikon esiin. Toistovalikko tulee näkyviin. [ ] Valikon toisen sivun näyttö. [ ] Toiston lopetus, DVD-valikon avaaminen. [ ] Edellisen luvun valinta. [ ] Toiston keskeytys ja jatkaminen. [ ] Seuraavan luvun valinta. [ ] Nopea haku taaksepäin. [ ] Nopea haku eteenpäin. 14

15 Mediatoisto - DVD/CD/USB/SDHC/iPod Voit myös valita luvun oikeasta kierto-/painonupista 6 kääntämällä ja keskeyttää tai jälleen jatkaa toistoa nupista painamalla. Saat toistovalikon toisen sivun näkyviin koskettamalla painiketta [ ]. Toistovalikon toinen sivu tulee näkyviin. [ ] Ensimmäisen sivun näyttö. [ ] Toistokielen valinta (käytettävissä vain, jos DVD tukee toimintoa). [ ] Tekstityksen näyttö (käytettävissä vain, jos DVD tukee toimintoa). [ ] Luvun tai alueen A-B jatkuvan soiton kytkeminen päälle/pois [ ] Jatkuvan soittotoiminnon alueen määrittäminen. [ ] Kameran kuvakulman (kulman) vaihto (käytettävissä vain, jos DVD tukee toimintoa). [ ] Näppäinkentän avaaminen kappaleiden, lukujen ja kestoajan suoravalintaa varten. Audiotoisto - DVD/CD, USB, SDHC tai ipod/iphone Tietovälineiden ja ipod /iphone -laitteiden audiotoiston (MP3/WMA) periaatteet ovat samat kaikille lähteille. Valitse päävalikon välityksellä tai näppäimellä SRC 4 haluamasi lähde. Kun kuva- tai videotiedostojen toisto alkaa, vaihda audiotoistoon painamalla painiketta [ ]. Näyttöön tulee audiotiedostoja sisältävän tietovälineen kansio. [ ] Vaihto seuraavaksi ylemmälle kansiotasolle. [ ] Valintamerkin siirto. [ ] Valintamerkin siirto. [ ] Valitun kansion avaaminen tai kappaleen aloittaminen. - Tai - Paina kansion/kappaleen nimeä nopeasti kaksi kertaa peräkkäin (kaksoisnapsautus). Kansio avautuu / kappaleen toisto alkaa. [ ] Toiston jatkaminen vain ipod /iphone. [ ] Näppäinkentän avaaminen halutun kappaleen numeron syöttämistä varten. [ ] Taajuuskorjaimen näyttö. Voit myös siirtää valintamerkkiä oikeasta kierto-/ painonupista 6 kääntämällä ja avata valitun kansion tai käynnistää kappaleen nupin lyhyellä painalluksella. Kun haluat vaihtaa seuraavaksi ylemmälle kansiotasolle, paina oikeaa kierto-/painonuppia 6 noin 2 sekuntia. Kun olet käynnistänyt kappaleen, näyttöön tulee toistovalikko. [ ] Kansionäkymän näyttäminen. [ ] Lyhyt painallus: kappaleen valinta. Pitkä painallus: nopea haku. [ ] Toiston keskeytys (tauko). [ ] Lyhyt painallus: kappaleen valinta. Pitkä painallus: nopea haku. Voit myös valita kappaleen oikeasta kierto-/painonupista 6 kääntämällä ja keskeyttää tai jälleen jatkaa toistoa nupista painamalla. 15

16 Mediatoisto - DVD/CD/USB/SDHC/iPod Audiotoisto DVD/CD:ltä, USB:ltä tai SDHC:ltä: [ ] REPEAT-uudelleensoittotoiminnon käynnistys ja lopetus. REPEAT-käyttötila vaihtuu jokaisella painikkeen [ ] painalluksella. Näyttö [ REPEAT-käyttötila Nykyisen kappaleen uudelleensoitto Nykyisen kansion uudelleensoitto Tietovälineen kaikkien kappaleiden uudelleensoitto Videotoisto - DVD/CD, USB tai SDHC 쏅 Valitse päävalikon välityksellä tai näppäimellä SRC 4 haluamasi lähde. Kun audio- tai kuvatiedostojen toisto alkaa, 쏅 vaihda videotoistoon painamalla painiketta [ ]. Näyttöön tulee elokuvia sisältävän tietovälineen kansio. ] Satunnaissoiton (MIX) aloitus ja lopetus. Kun MIX-toiminto on kytketty päälle, silloin painike [ ] näkyy korostettuna. MIX-käyttötila riippuu valitusta REPEATuudelleensoittotoiminnosta. REPEATkäyttötilan näyttö MIX-käyttötila Ei satunnaissoittoa Nykyisen kansion kappaleiden sekoitus Tietovälineen kappaleiden sekoitus Kansion ja kappaleen valinta ja käynnistys tapahtuu samalla tavalla kuin kohdassa Audiotoisto. Kun olet valinnut elokuvan, toisto alkaa. Toistovalikko on poissa näkyvistä elokuvan toiston aikana. 쏅 Kosketa kosketusnäyttöä kerran lyhyesti, kun haluat toistovalikon esiin. Toistovalikko tulee näkyviin. Audiotoisto ipod /iphone :sta: [ ] REPEAT-uudelleensoittotoiminnon käynnistys ja lopetus. REPEAT-käyttötila vaihtuu jokaisella painik] painalluksella. keen [ Näyttö [ REPEAT-käyttötila Nykyisen kappaleen uudelleensoitto Nykyisen valinnan uudelleensoitto ] MIX-satunnaissoiton aloitus ja lopetus. MIX-käyttötila vaihtuu jokaisella painikkeen ] painalluksella. [ Näyttö MIX-käyttötila Nykyisen valinnan kappaleiden sekoitus Nykyisen levyn kappaleiden sekoitus Kappaleiden satunnaissoitto riippuu käytettävästä ipod -/iphone -mallista. 16 [ [ [ [ [ [ [ ] ] ] ] ] ] ] Valikon toisen sivun näyttö. Toiston lopetus, vaihto kansionäkymään. Edellisen elokuvan valinta. Toiston keskeytys ja jatkaminen. Seuraavan elokuvan valinta. Nopea haku taaksepäin. Nopea haku eteenpäin. Voit myös valita filmin oikeasta kierto-/painonupista 6 kääntämällä ja keskeyttää tai jälleen jatkaa toistoa nupista painamalla.

17 Mediatoisto - DVD/CD/USB/SDHC/iPod Bluetooth-käyttö Toistovalikon toinen sivu. [ ] Ensimmäisen sivun näyttö. [ ] Toiston lopetus, vaihto kansionäkymään. [ ] Toistokielen vaihto (käytettävissä vain, jos elokuva tukee tätä toimintoa). [ ] Tekstityksen näyttö (käytettävissä vain, jos elokuva tukee tätä toimintoa). [ ] Elokuvan tai kansion jatkuvan toiston kytkeminen päälle/pois. [ ] Satunnaistoiston kytkeminen päälle/pois. [ ] Näppäinkentän avaaminen elokuvan tai kestoajan suoravalintaa varten. Tällä laitteella voidaan toistaa ipod /iphone laitteelle tallennettuja videotiedostoja. ipod / iphone on liitettävä laitteeseen lisävarusteliikkeestä saatavalla erikoiskaapelilla (USB - A/V). Bluetooth-käyttö Wolfsburg voidaan yhdistää Bluetooth -tekniikalla matkapuhelimien ja mediasoittimien kanssa. Kun matkapuhelin on pariliitetty Wolfsburg -laitteeseen, voit soittaa ja vastaanottaa puheluja kaiutintoiminnon kautta. Voit käyttää pariliitetyn matkapuhelimen puhelinmuistiota ja soitettujen puhelujen numerolistoja. Mikäli liitetty Bluetooth -laite tukee A2DP- ja AVRCPtoimintoja, voit soittaa musiikkia ja ohjata toistoa Wolfsburgin välityksellä. Puhelinsoiton yhteydessä musiikin soitto keskeytetään ja puhelun jälkeen se kytkeytyy jälleen kuuluville. Kun matkapuhelin on pariliitetty Bluetooth -tekniikalla ja puhelu saapuu toisen lähteen toiston aikana, toisto keskeytyy ja näyttöön tulee puheluvalikko. Bluetooth-käytön aloitus Paina näppäintä PHONE 2. - Tai - Paina näppäintä SRC 4 niin monta kertaa, kunnes lähde Bluetooth on valittuna. - Tai - Paina päävalikon kohtaa Bluetooth. Näyttöön tulee Bluetooth -valikko. Se sisältää listan tunnistetuista Bluetooth -laitteista. Muut audiolähteet sammutetaan. Kuvatoisto - DVD/CD, USB tai SDHC Valitse päävalikon välityksellä tai näppäimellä SRC 4 haluamasi lähde. Kun audio- tai elokuvatiedostojen toisto alkaa, vaihda kuvatoistoon painamalla painiketta [ ]. Näyttöön tulee kuvia sisältävän tietovälineen kansio. Kansion ja kuvien valinta ja käynnistys tapahtuu samalla tavalla kuin kohdassa Audiotoisto. [ ] Vaihto seuraavaksi ylemmälle tasolle. [ ] Valintamerkin siirto. [ ] Valintamerkin siirto. [ ] Merkityn laitteen yhteyden lopetus. [ ] Merkityn laitteen poisto listalta. [ ] Options-valikon näyttö. Kosketa lyhyesti kaksi kertaa peräkkäin (kaksoisnapsautus) sen Bluetooth -laitteen nimeä, johon haluat muodostaa yhteyden. Kun laite on kantoalueella, yhteys muodostuu ja näyttöön tulee laitteen valikko. 17

18 Bluetooth-käyttö Voit myös siirtää valintamerkkiä oikeasta kierto-/painonupista 6 kääntämällä ja muodostaa yhteyden valittuun laitteeseen nupin lyhyellä painalluksella. Kun haluat vaihtaa seuraavaksi ylemmälle tasolle, paina oikeaa kierto-/painonuppia 6 noin 2 sekuntia. Bluetooth-laitteen pariliitäntä Toimi seuraavasti, kun haluat pariliittää jonkin laitteen Wolfsburg -autoradioon ensimmäistä kertaa: Varmista, että Wolfsburg -laitteen Bluetooth ja oma Bluetooth -laite on aktivoitu. Anna Bluetooth -käytön Options-valikossa Pairing Code -koodi (ks. Bluetooth -asetukset). Etsi Bluetooth -laitteella uusia laitteita/yhteyksiä. Wolfsburg näkyy Bluetooth -laitteen listassa nimellä "BP 835". Muodosta yhteys. Syötä tarvittaessa Pairing Code -koodi ensin Wolfsburg -laitteeseen. Yhteys muodostuu ja näyttöön tulee pariliitetyn laitteen valikko. Mikäli puhelin on liitetty Wolfsburgiin, kaikissa audio-/videolähteissä näytön oikean yläreunan kohdalla näkyy Bluetooth -tunnus. Puhelinkäyttö - Bluetooth Kun puhelin on pariliitetty Wolfsburg -laitteeseen Bluetooth -tekniikalla, näyttöön tulee seuraava valikko. Voit myös siirtää valintamerkkiä oikeasta kierto-/ painonupista 6 kääntämällä ja vahvistaa valitun merkinnän nupin lyhyellä painalluksella. Kun haluat vaihtaa seuraavaksi ylemmälle tasolle, paina oikeaa kierto-/painonuppia 6 noin 2 sekuntia. Kun puhelu saapuu, näyttöön tulee puheluvalikko. [ ] Puheluun vastaaminen. [ ] Puhelun hylkääminen. Jos puhelun aikana tulee toinen puhelu, silloin on seuraavat valintamahdollisuudet: Paina painiketta [ ], kun haluat laittaa käynnissä olevan puhelun pitoon ja vastata saapuvaan puheluun. Paina painiketta [ ], kun haluat vaihdella molempien puheluiden välillä. Tämän toiminnon täytyy olla puhelimessasi aktivoituna. Audiotoisto - Bluetooth Mikäli Audiostreaming-laite on liitetty Bluetooth toiminnolla Wolfsburgiin, voit soittaa musiikkia ja ohjata toistoa Wolfsburgin välityksellä. Vaihda audiotoistoon painamalla Bluetooth -valikon painiketta[ ]. [ ] Vaihto seuraavaksi ylemmälle tasolle. [ ] Valintamerkin siirto. [ ] Valintamerkin siirto. [ ] Nykyisen laitteen yhteyden lopetus. [ ] Näppäinkentän avaaminen puhelinnumeron syöttämistä varten [ ] Options-valikon näyttö. Valitse kontakti/numero soittolistasta tai puhelinmuistiosta ja kosketa merkintää kahdesti (kaksoisnapsautus). Yhteys muodostuu. 18

19 Bluetooth-käyttö Rear Seat Entertainment (takaistuimen viihdelaitteisto) [ ] Lyhyt painallus: Kappaleen valinta. Pitkä painallus: Nopea haku. [ ] Toiston keskeytys ja jatkaminen. [ ] Lyhyt painallus: Kappaleen valinta. Pitkä painallus: Nopea haku. [ ] Nykyisen laitteen yhteyden lopetus. [ ] Vaihtoehtovalikon näyttö. Voit myös valita kappaleen oikeasta kierto-/painonupista 6 kääntämällä ja keskeyttää tai jälleen jatkaa toistoa nupista painamalla. Bluetooth-asetukset Bluetooth -käytön Options-valikossa voit tehdä Bluetooth -käytön perusasetukset. Paina Bluetooth -valikossa painiketta [ ]. Näyttöön tulee Options-valikko. Rear Seat Entertainment (RSE) (takaistuimen viihdelaitteisto) Wolfsburg -laitteessa on lähdöt kahden ulkoisen monitorin liitäntään ja audiolähdöt auton takaosaa varten. Ulkoisissa monitoreissa voidaan esittää eri ohjelmaa kuin itse laitteessa, joten esimerkiksi ajon aikana ulkoisista monitoreista voidaan katsella valokuvia ja elokuvia. Takaistuimen viihdelaitteiston (RSE) audiotoisto toteutetaan liittimillä Rear Out R ja Rear Out L. Nämä liittimet on yhdistettävä sopivilla jakkiliittimillä, jotta takamatkustajat voivat kuunnella audio-ohjelmia kuulokkeista. Ulkoisilla näytöillä välitettävän RSE:n käynnistys: Valitse päävalikosta haluamasi lähde ja käynnistä filmin esitys, esim. DVD:stä. Filmi esitetään Wolfsburgin näytöllä Avaa päävalikko. Paina painiketta [ ]. Näyttöön tulee RSE-päävalikko. Bluetooth Bluetooth voidaan kytkeä tässä päälle tai pois. Auto connect Kun "Auto connect" on kytketty päälle, laite muodostaa automaattisesti yhteyden kantoalueella oleviin tunnettuihin Bluetooth -laitteisiin. Auto answer Kun "Auto answer" on aktivoitu, saapuvat puhelut hyväksytään automaattisesti. Pairing code Monet Bluetooth -laitteet pyytävät koodin ennen yhteyden muodostamista. Voit määrittää ne tässä. Phone book sync Jotta yhdistetyn puhelimen puhelinmuistiota voidaan käyttää, se on ensin synkronoitava tässä valikkokohdassa. Auto sync Kun "Auto sync" on aktivoitu, puhelinmuistion synkronointi suoritetaan automaattisesti heti kun puhelin yhdistetään laitteen kanssa. Valitse sama lähde RSE-päävalikossa kuin aiemmin päävalikossa. Filmi esitetään lisäksi ulkoisilla näytöillä. Vaihda takaisin päävalikkoon painamalla painiketta [ ]. Jos valitset asennetulle näytölle toisen lähteen, filmiä esitetään edelleen ulkoisilla näytöillä. Kun haluat deaktivoida RSE:n, vaihda RSE-päävalikkoon ja paina painiketta Rear off (Takana pois päältä). 19

20 Ulkoiset audio-/videolähteet Äänensävysäädöt Ulkoiset audio-/videolähteet Tässä laitteesa on kaksi ulkoista AV-tuloa audio- ja videotoistoa varten: AV-IN 1 on asennettu laitteen etuosaan suojalevyn alle. AV-IN 2 on laitteen taustapuolella olevan kaapelin cinch-liitin. Voit määrittää liitännän asennuspaikan laitteen asennuksen yhteydessä. Vaara! Pistoke lisää loukkaantumisvaaraa. Onnettomuustilanteissa Front-AV-IN-liittimessä oleva pistoke voi aiheuttaa loukkaantumisen. Suorien pistokkeiden tai adapterien käyttö lisää loukkaantumisvaaraa. Käynnistä AV-IN-käyttö AV-IN 1 tai AV-IN 2 päävalikon välityksellä tai näppäimellä SRC 4. Näytössä näkyy valitun AV-lähteen audio- tai videotoisto. Näyttöön tulee Fader- ja Balance-valikko (etu- ja takakaiuttimien välinen tasapaino ja balanssi). Säädä Fader- ja Balance-ominaisuudet painikkeella [ ] / [ ] tai [ ] / [ ]. Paina lopuksi painiketta [ Equalizer ]. Asetukset tallentuvat ja nykyisen lähteen valikko tai päävalikko tulee näyttöön. Taajuuskorjain (Equalizer) Voit määrittää taajuuskorjaimen kaikille lähteille. Paina nykyisen lähteen tai päävalikon painiketta [ ]. Näyttöön tulee taajuuskorjainvalikko. Äänensävysäädöt Äänenvoimakkuuden jakosuhde (Fader/ Balance) Voit määrittää äänenvoimakkuuden jaon autossa kaikille lähteille. Paina nykyisen lähteen tai päävalikon painiketta [ ]. Näyttöön tulee taajuskorjainvalikko. Paina painiketta [ ]. Valitse esiasetettu taajuuskorjain painikkeella [ ] tai [ ]. - Tai - Säädä painikkeella [ ] tai [ ] Bass- (basso), Mid- (keskialue) ja Treble (diskantti) -tasot sekä suodattimien LPF, MPF ja HPF taajuus. Paina lopuksi painiketta [ Equalizer ]. Asetukset tallentuvat ja nykyisen lähteen valikko tai päävalikko tulee näyttöön. Painikkeella [ ] voit palauttaa valitun taajuuskorjaimen esiasetuksen vakioarvot. 20

21 Perusasetukset Perusasetukset Asetusvalikossa voit tehdä Wolfsburg -laitteen eri toimintojen tarvittavat perusasetukset. Paina näppäintä SETUP 7. - Tai - Paina päävalikon kohtaa Settings (asetukset). Näyttöön tulee asetusvalikko ja alivalikko General (yleistä) on aktivoituna. Yleistä Avaa alivalikot asetusvalikon alaosan painikkeilla. Video Seuraavat asetukset ovat mahdollisia: Aspect ratio Kuvasuhteen säätö Video input Ulkoisen videotulon värijärjestelmän säätö Rear view camera Peruutuskameran säätö (jos peruutuskamera on liitetty) Parking Kun "Parking" on kytketty päälle, Wolfsburgin näyttö kytkeytyy pysäköitäessä pysäköinnin käyttötilaan. Backcar mode Valitse, minkä pysäköintiavun (peruutustutka tai peruutuskamera) haluat näkyvän näytöllä. Parking volume Tästä voit säätää aktivoidun audiolähteen äänenvoimakkuuden pysäköinnin yhteydessä. DivX registration code DivX -rekisteröintikoodin näyttö Seuraavat asetukset ovat mahdollisia: Radio region Radiovastaanoton vastaanottoalueen valinta. Background light off Kun tälle on määritetty arvo, radion näyttö sammutetaan, jos käyttöä ei ole tapahtunut 10 tai 20 sekuntiin. Dimmer mode Näytön kirkkauden säätö VarioColour Tästä voit säätää näppäimien valaistusvärin. Beep Äänimerkin kytkeminen päälle/pois Wallpaper Valikon taustakuvan valinta. Laitteessa on valittavana useita eri kuvia. Voit käyttää myös omia kuvia, jotka on tallennettu etukäteen microsd-kortille. Calibration Kosketusnäytön kalibrointi. SWC Tässä voit konfiguroida liitetyn ohjauspyörän kauko-ohjauksen näppäimet. Theft protection Koodikyselyn aktivointi/deaktivointi. Kun koodikysely on aktivoitu, nelinumeroinen koodinumero täytyy syöttää aina kun laitteen yhteys auton sähköjännitteeseen on katkennut (esim. akku irrotettu korjaustöiden yhteydessä). Security code Tässä voit muuttaa koodinumeroa. Koodinumeron muuttamiseksi sinun täytyy syöttää nelimerkkinen koodinumero. Koodinumeroksi on asetettu tehtaalla Load factory Palauttaa kaikki henkilökohtaiset asetukset tehdasasetuksiin. Poikkeuksena henkilökohtaisesti valitsemasi turvakoodi. 21

22 Perusasetukset Aika Kieli Seuraavat asetukset ovat mahdollisia: Date Päivämäärän asetus Clock mode 12 ja 24 tunnin aikanäytön valinta Time Kellonajan asetus Audio Seuraavat asetukset ovat mahdollisia: On screen display Wolfsburg -laitteen käyttöliittymän kieli. DVD audio DVD-levyjen audiotoisto alkaa tässä asetetulla kielellä. DVD subtitle DVD-levyjen tekstitys näytetään tässä asetetulla kielellä. Disc menu DVD-valikko näytetään tässä asetetulla kielellä. Bluetooth Seuraavat asetukset ovat mahdollisia: Subwoofer Subwooferin kytkeminen päälle/pois Subwoofer filter Tee asetukset käytettävän subwooferin mukaan (asetukset: 80/120/160 Hz). Dynamic bass boost Dynaamisen basson kytkeminen päälle/pois Automatic volume (GALA) Nopeusriippuvaisen äänenvoimakkuuden korotuksen päälle/pois Seuraavat asetukset ovat mahdollisia: Bluetooth Kytke Bluetooth päälle ja pois. Auto connect Kun "Auto connect" on kytketty päälle, laite muodostaa automaattisesti yhteyden kantoalueella oleviin tunnettuihin Bluetooth -laitteisiin. Auto answer Kun "Auto answer" on aktivoitu, yhdistettyjen puhelimien saapuvat puhelut hyväksytään automaattisesti. Microphone Valitse, mitä mikrofonia käytetään Bluetooth -tekniikalla tapahtuvassa handsfree-toiminnossa. Pairing code Monet Bluetooth -laitteet pyytävät koodin ennen yhteyden muodostamista. Voit määrittää ne tässä. BT Keyboard Tästä voit asettaa näppäimistökaavion puhelinmuistiossa tehtävään etsintään. 22

23 Perusasetukset Hyödyllisiä tietoja DVD Hyödyllisiä tietoja Takuu Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot. Takuuehdot voit katsoa osoitteesta Korjaus-/noutopalvelu Jos tarvitset korjauspalvelua, tiedot oman maasi huoltoliikkeistä löytyvät osoitteesta Seuraavat asetukset ovat mahdollisia: Set password Määritä salasana, jos haluat käyttää lapsiturva-asetuksia. Rating level Tässä voit määrittää DVD-levyjen käytön ikärajat. Jos valitset Adult (aikuinen), kaikkien elokuvien toisto on mahdollista. Jos olet määrittänyt salasanan, käyttöoikeustaso (Rating level) voidaan muuttaa vain salasanalla. Äänenvoimakkuus Äänenvoimakkuusvalikossa voit asettaa kaikkien audiolähteiden vähimmäisäänenvoimakkuudet. 23

24 Liitäntäkaavio 24

25 Liite Supported ipod/iphone devices Our product can support below listed ipod/iphone generations: iphone 4S iphone 4 ipod touch (4th generation) ipod nano (6th generation) ipod nano (5th generation) ipod classic "Made for ipod" and "Made for iphone" mean that an electronic accessory has been designed to connect specifically to ipod, iphone respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with ipod, iphone may affect wireless performance. iphone, ipod are trademarks of Apple Inc., registered in the U.S. and other countries. This item incorporates copy protection technology that is protected by U.S. patents and other intellectual property rights of Rovi Corporation. Reverse engineering and disassembly are prohibited. DivX, DivX Certified and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license. Covered by one or more of the following U.S. patents: 7,295,673; 7,460,668; 7,515,710; 7,519,274 ABOUT DIVX VIDEO: DivX is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX Certified device that plays DivX video. Visit divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx.com for more information on how to complete your registration. DivX Certified to play DivX video, including premium content. Windows und Windows Media are registered trademarks of the Microsoft Corporation in the U.S.A. and/or other countries. This product is protected by certain intellectual property rights of Microsoft. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. The Parrot trademarks and logo are registered trademarks of Parrot S.A. Manufactured under license from Dolby Laboratories. "Dolby" and the double-d symbol are trademarks of Dolby Laboratories. FCC Statement 1. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received, including interference that may cause undesired operation. 2. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. FCC Radiation Exposure Statement This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance of 20 centimeters between the radiator and your body. Industry Canada Statement English: This device complies with Industry Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Français : Le présent appareil est conforme aux CNR d'industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement All rights reserved by Blaupunkt. This material may be reproduced, copied or distributed for personal use only. 25
