1 solo-/stratopanel Jatkuvarei itteiset akustiikkalevyt

2 Jatkuvareiìtteiset akustiset levyt kattoon ja seiniin Sisältö Johdanto 3 Referenssikohde 4-5 Tuotekuvaus 6 Solopanel G8/18 7 Solopanel G10/23 8 Solopanel G12/25 9 Solopanel G15/30 10 Solopanel Q8/18 11 Solopanel G8/12/50 12 Solopanel G12/20/66 13 Stratopanel G8/15/20 14 Stratopanel G12/20/35 15 Asennusohjeet Asennus detaljeja Hans Nansens Gård, Tanska Solo-/Stratopanel -tuotteilla on M1 -sisäilmaluokitus. Solo-/Stratopanel -tuotteet ovat A2-s1,d0 paloluokiteltuja. 2

3 Jatkuva rei itys Solo- ja Stratopanel-levyt ovat maalaamattomia, kiinteitä rei itettyjä kipsiakustiikkalevyjä kiinteään asennukseen kattoon ja seiniin. Kattoasennuksessa levyt asennetaan yleensä GK-rankoihin ja seinäasennuksessa puu-tai metallikoolaukseen. Yhtenäisesti tai satunnaisesti rei itetyt kuviot Solopanelista on olemassa seitsemän eri mallia, joissa on yhtenäinen rei itys: 8 mm:n neliönmuotoiset reiät tasaisin välein 8, 10, 12 ja 15 mm:n pyöreät reiät tasaisin välein 8/12 mm:n ja 12/20 mm:n kokoiset reiät tasaisin välein Stratopanelista on olemassa kaksi eri kokoa ja kaksi eri rei itysmallia, joissa on pyöreät reiät satunnaisessa järjestyksessä: 8/15/20 mm ja 12/20/35 mm. Reunat Paneeleista on olemassa kolme reunaversiota eri asennustarpeisiin: SK Saatavilla kaikilla rei ityksillä. Voidaan muokata vapaasti työmaalla. Reunat pohjustetaan asennuspaikalla Siniset ja punaiset asennusmerkit vastakkain Liimaton saumarakenne Uniflott -saumaus FF Yksinkertainen asennus paneelit liittyvät toisiinsa puoliponttirakenteella. Reikäväli on vakio. Reunat on esikäsitelty tehtaalla. Saumausaineen kulutus vähenee puoleen. Siniset ja punaiset asennusmerkit vastakkain Liimaton saumarakenne Uniflott -saumaus MF Erittäin yksinkertainen asennus ponttirakenteella. Reikäväli on vakio. Reunoja ei tarvitse esikäsitellä eikä viimeistellä. Ei liitosten saumausta, liimaton saumarakenne. Mikroviisteet eivät juuri näy katossa. Hus N, Växjö, Ruotsi 3

4 Mallikohteita Stratopanel-saarekkeet slättängin koulussa Ruotsin Kristianstadissa sijaitseva Slättängin koulussa haluttiin rakennukseen mahdollisimman paljon valoa. Stratopanel valittiin osin tästä syystä, sillä projektia hoitavan arkkitehdin mukaan ne tekevät puhtaan, kevyen vaikutelman. Stratopaneliin rakennetut saarekkeet mahdollistivat juuri halutun valoisan vaikutelman viehättävän, polveilevan toteutuksen ansiosta. 4

5 Stratopanel toteutus Rastaalan koulussa Espoossa 5

6 Tuotteet Solopanel G 8/18 Solopanel G 10/23 Solopanel G 12/25 9 mm 18 mm 18 mm 11,5 mm 23 mm 23 mm 12,5 mm 25 mm 25 mm 5 mm 8 mm 10 mm 6,5 mm 10 mm 13 mm 6,5 mm 12 mm 13 mm X x 18 Solopanel G 15/30 Solopanel Q 8/18 X x 25 Solopanel G 8/12/50 X x 23 12,5 mm 50 mm 15 mm 30 mm 30 mm 9 mm 18 mm 18 mm 7,5 mm 15 mm 15 mm 5 mm 8 mm 10 mm 8 mm 10 mm 6,5 mm 8,5 mm 12 mm 15 mm 8 mm 15 mm 12 mm X x 30 Solopanel G 12/20/66 X x 18 Stratopanel G 8/15/20 Stratopanel G 12/20/35 X x 50 16,5 mm 66 mm 8 mm 12 mm 10,5 mm 15 mm 35 mm 20 mm 6,5 mm 20 mm 17 mm 17 mm 12 mm 20 mm 20 mm Reiitystyyppi Reiitys % Reunatyypit/mitat (mm) X x 66 SK FF MF Solopanel G8/18 15, x x x 1998 G10/23 14, x x x 2001 G12/25 18, x x x 2000 G15/30 19, x Q8/18 19, x x G8/12/50 13, x G12/20/66 19, x x x 1980 Stratopanel G8/15/20 9, x 1875/1200 x x 1875/1200 x G12/20/35 9, x 1875/1200 x x 1875/1200 x

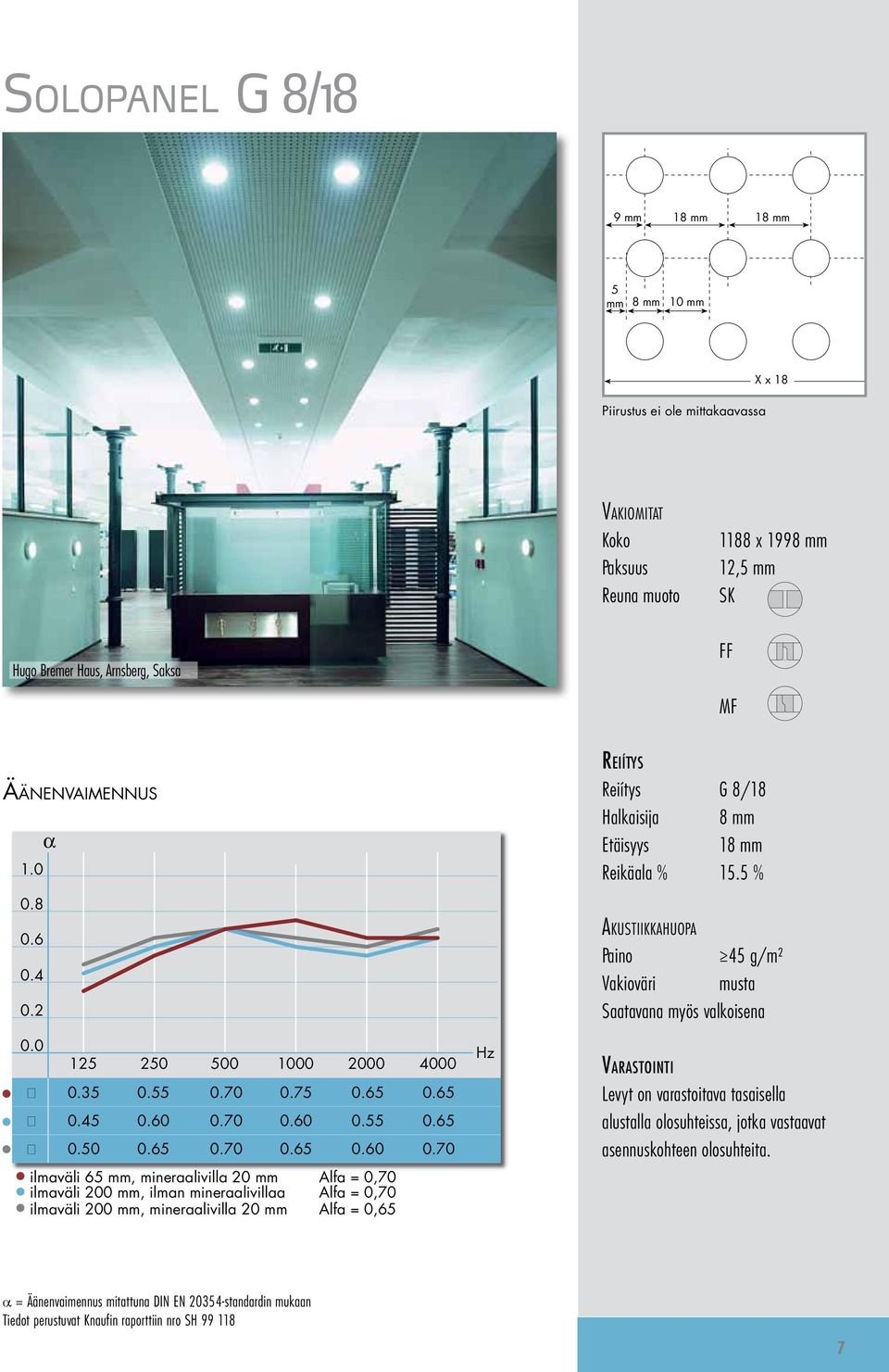

7 Solopanel G 8/18 9 mm 18 mm 18 mm 5 mm 8 mm 10 mm Piirustus ei ole mittakaavassa X x 18 Vakiomitat Koko Paksuus Reuna muoto 1188 x 1998 mm 12,5 mm SK Hugo Bremer Haus, Arnsberg, Saksa FF MF Äänenvaimennus α ilmaväli 65 mm, mineraalivilla 20 mm Alfa = 0,70 ilmaväli 200 mm, ilman mineraalivillaa Alfa = 0,70 ilmaväli 200 mm, mineraalivilla 20 mm Alfa = 0,65 Hz Reiítys Reiítys G 8/18 Halkaisija 8 mm Etäisyys 18 mm Reikäala % 15.5 % Akustiikkahuopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

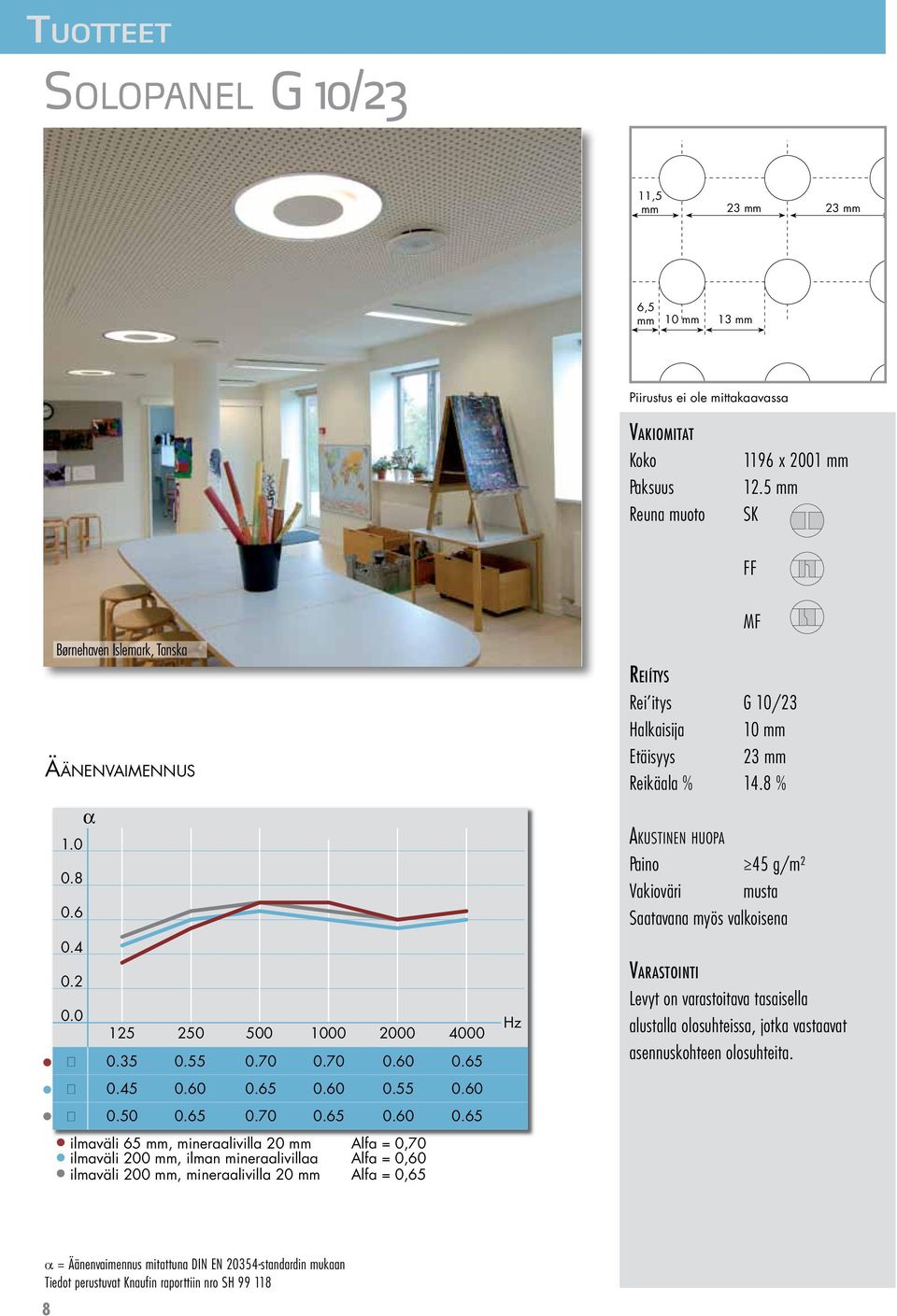

8 Tuotteet Solopanel G 10/23 11,5 mm 23 mm 23 mm 6,5 mm 10 mm 13 mm Piirustus ei ole mittakaavassa Vakiomitat Koko Paksuus Reuna muoto X x x 2001 mm 12.5 mm SK FF Børnehaven Islemark, Tanska Äänenvaimennus α ilmaväli 65 mm, mineraalivilla 20 mm Alfa = 0,70 ilmaväli 200 mm, ilman mineraalivillaa Alfa = 0,60 ilmaväli 200 mm, mineraalivilla 20 mm Alfa = 0,65 Hz Reiítys MF Rei itys G 10/23 Halkaisija 10 mm Etäisyys 23 mm Reikäala % 14.8 % Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

9 Solopanel G 12/25 12,5 mm 25 mm 25 mm 6,5 mm 12 mm 13 mm Piirustus ei ole mittakaavassa X x 25 Vakiomitat Koko Panelin paksuus Reunamuoto 1200 x 2000 mm 12.5 mm SK FF Matematiikan ja informatiikan laitos, Garching, Saksa Äänenvaimennus α p p p ilmaväli 65 mm, mineraalivilla 20 mm αw = 0,75 ilmaväli 200 mm, ilman mineraalivillaa αw = 0,65 ilmaväli 200 mm, mineraalivilla 20 mm αw = 0,70 Hz Rei itys MF Rei itys G 12/25 Halkaisija 12 mm Etäisyys 25 mm Reikäala % 18.1 % Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

10 Tuotteet Solopanel G 15/30 15 mm 30 mm 30 mm 7,5 mm 15 mm 15 mm Piirustus ei ole mittakaavassa Vakiomitat X x 30 Koko 1200 x 1980 Panelin paksuus 12.5 mm Reunamuoto SK Kaupungintalo, Günzburg, Saksa Rei itys Rei itys G 15/30 Halkaisija 15 mm Etäisyys 30 mm Reikäala % 19.6 % Äänenvaimennus α Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita α p α p α p ilmaväli 65 mm, mineraalivilla 20 mm αw = 0,75 ilmaväli 200 mm, ilman mineraalivillaa αw = 0,65 ilmaväli 200 mm, mineraalivilla 20 mm αw = 0,70 Hz α = Äänenvaimennus mitattuna DIN EN standardin mukaan. Tiedot perustuvat Knaufin raporttiin nro SH

11 Solopanel Q 8/18 9 mm 18 mm 18 mm 5 mm 8 mm 10 mm 8 mm 10 mm Piirustus ei ole mittakaavassa X x 18 Vakiomitat Koko Panelin paksuus Reunamuoto 1188 x 1998 mm 12.5 mm SK FF Toimistorakennus, Fellbach, Saksa Äänenvaimennus α α p α p α p ilmaväli 65 mm, mineraalivilla 20 mm α w = 0.75 ilmaväli 200 mm, ilman mineraalivillaa α w = 0.65 ilmaväli 200 mm, mineraalivilla 20 mm α w = 0.75 Hz Rei itys Rei itys Q 8/18 Halkaisija 8 mm Etäisyys 18 mm Reikäala % 19.8 % Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

12 Tuotteet Solopanel G 8/12/50 12,5 mm 50 mm 6,5 mm 8,5 mm 12 mm 15 mm 8 mm 15 mm 12 mm Piirustus ei ole mittakaavassa Vakiomitat Koko Panelin paksuus Reunamuoto X x x 2000 mm 12.5 mm SK Kauppakorkeakoulu, Öhringen, Saksa Rei itys Rei itys G 8/12/50 Halkaisija 15/12 mm Etäisyys 50 mm Reikäala % 13.1 % Äänenvaimennus α Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita α p α p α p ilmaväli 65 mm, mineraalivilla 20 mm α w = 0.65 ilmaväli 200 mm, ilman mineraalivillaa α w = 0.60 ilmaväli 200 mm, mineraalivilla 20 mm α w = 0.65 Hz α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

13 Solopanel G 12/20/66 16,5 mm 66 mm 10,5 mm 6,5 mm 20 mm 17 mm 17 mm 12 mm 20 mm Piirustus ei ole mittakaavassa Vakiomitat Koko Panelin paksuus Reunamuoto X x x 1980 mm 12.5 mm SK FF Lørenskog Shopping Centre, Norja Äänenvaimennus α α p α p α p ilmaväli 65 mm, mineraalivilla 20 mm α w = 0.70 ilmaväli 200 mm, ilman mineraalivillaa α w = 0.60 ilmaväli 200 mm, mineraalivilla 20 mm α w = 0.70 Hz Rei itys MF Rei itys G 12/20/66 Halkaisija 21/20 mm Etäisyys 66 mm Reikäala % 19.6 % Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

14 Tuotteet Stratopanel G 8/15/20 8 mm 15 mm 20 mm Piirustus ei ole mittakaavassa Vakiomitat Koko Panelin paksuus Reunamuoto 1200 x 1875 mm 1200 x 2500 mm 12.5 mm SK FF Kansainvälinen koulu, Bærum, Norja Äänenvaimennus α α p α p α p ilmaväli 65 mm, mineraalivilla 20 mm α w = 0.50 ilmaväli 200 mm, ilman mineraalivillaa α w = 0.50 ilmaväli 200 mm, mineraalivilla 20 mm α w = 0.50 Hz Rei itys Rei itys G 8/15/20 Halkaisija 8/15/20 mm Reikäala % 9.9 % Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

15 Stratopanel G 12/20/35 12 mm 35 mm 20 mm Piirustus ei ole mittakaavassa Vakiomitat Koko Panelin paksuus Rerunamuoto 1200 x 1875 mm 1200 x 2500 mm 12.5 mm SK FF Naturama Luonnonhistoriallinen museo, Tanska Äänenvaimennus α α p α p α p ilmaväli 65 mm, mineraalivilla 20 mm α w = 0.45 ilmaväli 200 mm, ilman mineraalivillaa α w = 0.45 ilmaväli 200 mm, mineraalivilla 20 mm α w = 0.45 Hz Rei itys Rei itys G 12/20/35 Halkaisija 12/20/35 mm Reikäala % 9.8 % Akustinen huopa Paino 45 g/m² Vakioväri musta Saatavana myös valkoisena Varastointi Levyt on varastoitava tasaisella alustalla olosuhteissa, jotka vastaavat asennuskohteen olosuhteita. α = Äänenvaimennus mitattuna DIN EN standardin mukaan Tiedot perustuvat Knaufin raporttiin nro SH

16 Asennus Kuva 1 Jako Jaa katon pinta-ala huoneen keskikohdasta tai kattosuunnitelmien mukaisesti. Huomaa, että laajojen kattopinta-alojen kohdalla liikuntasaumojen väli saa olla enintään 15 metriä kumpaankin suuntaan. Tarkat piirustukset saa osoitteesta danoline.fi. Jos on olemassa yläpohjan elämisen/liikkumisen vaara, otetaan se huomioon pienentämällä liikuntasaumojen etäisyyttä. Mitat on kuvassa 1. Ripustimet 16 Kiinnitä rakenteen yläosa sen yläpuolelle, k/k-mitta 900 mm. Kiinnitä alaosa ensiö-profiiliin. Mitat on kuvassa 1. GK-PROFIILIN ASENNUS Tee merkintä. Asenna GK-profiili. Valitse profiilin kiinnitysmenetelmä rakenteen mukaan. Ensiö profiilit Liitä ripustimien molemmat osat kahdella sokalla, sokat päällekkäin. Mitat on kuvassa 1.

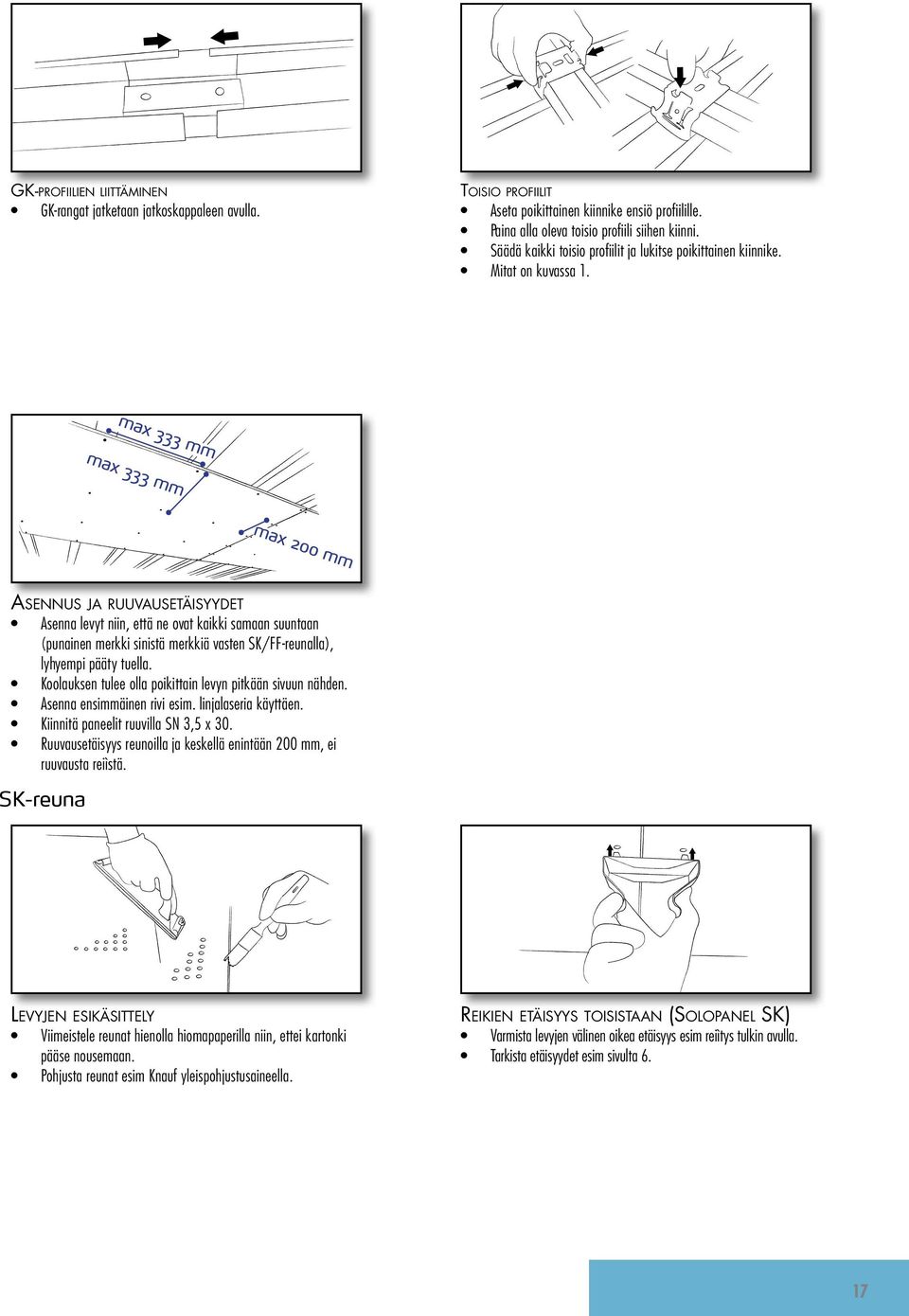

17 GK-profiilien liittäminen GK-rangat jatketaan jatkoskappaleen avulla. Asennus Toisio profiilit Aseta poikittainen kiinnike ensiö profiilille. Paina alla oleva toisio profiili siihen kiinni. Säädä kaikki toisio profiilit ja lukitse poikittainen kiinnike. Mitat on kuvassa 1. ja ruuvausetäisyydet Asenna levyt niin, että ne ovat kaikki samaan suuntaan (punainen merkki sinistä merkkiä vasten SK/FF-reunalla), lyhyempi pääty tuella. Koolauksen tulee olla poikittain levyn pitkään sivuun nähden. Asenna ensimmäinen rivi esim. linjalaseria käyttäen. Kiinnitä paneelit ruuvilla SN 3,5 x 30. Ruuvausetäisyys reunoilla ja keskellä enintään 200 mm, ei ruuvausta reiìstä. SK-reuna Levyjen esikäsittely Viimeistele reunat hienolla hiomapaperilla niin, ettei kartonki pääse nousemaan. Pohjusta reunat esim Knauf yleispohjustusaineella. Reikien etäisyys toisistaan (Solopanel SK) Varmista levyjen välinen oikea etäisyys esim reiìtys tulkin avulla. Tarkista etäisyydet esim sivulta 6. 17

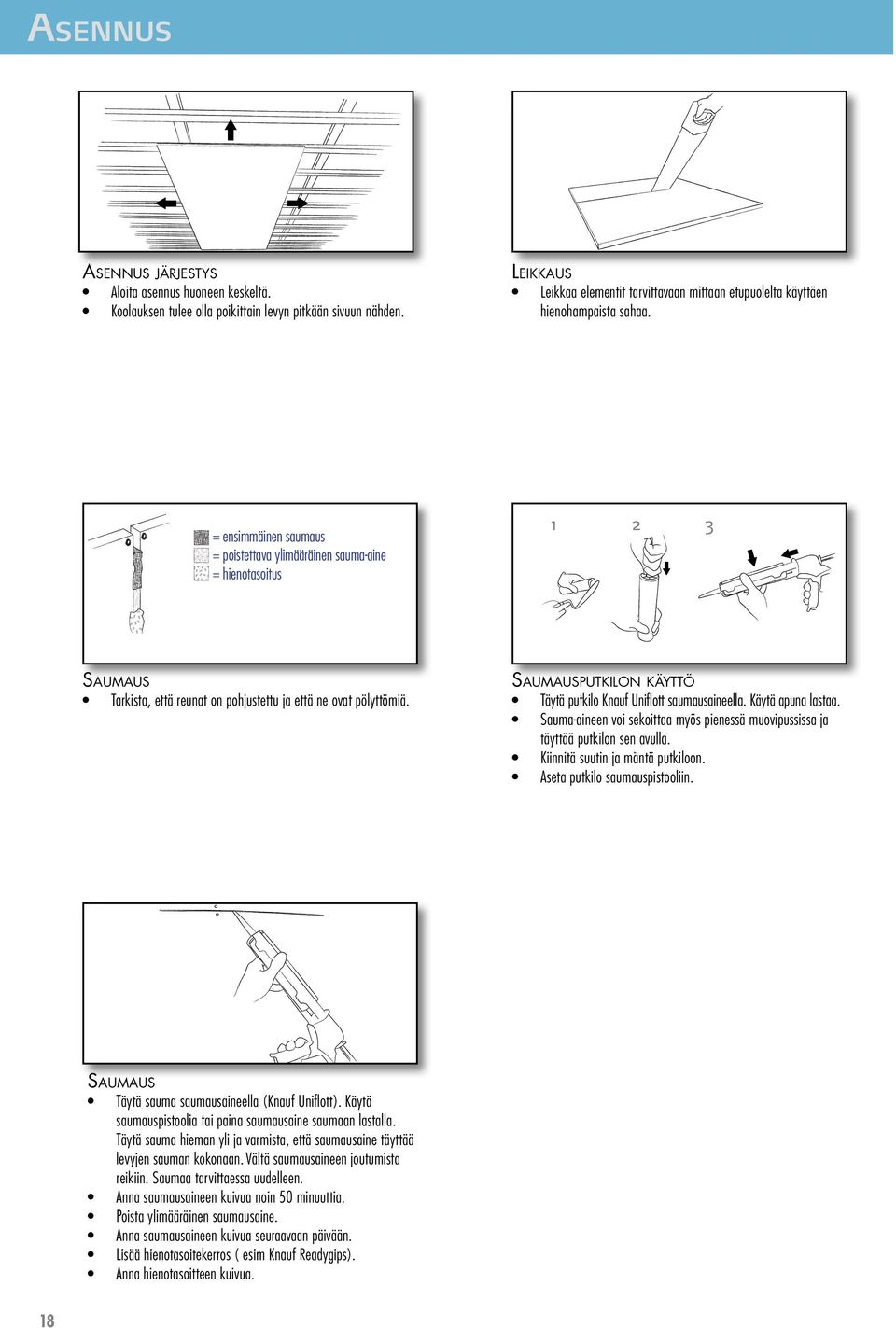

18 Asennus Asennus järjestys Aloita asennus huoneen keskeltä. Koolauksen tulee olla poikittain levyn pitkään sivuun nähden. Leikkaus 1 = ensimmäinen saumaus = poistettava ylimääräinen sauma-aine = hienotasoitus Saumaus Tarkista, että reunat on pohjustettu ja että ne ovat pölyttömiä. 18 Täytä sauma saumausaineella (Knauf Uniflott). Käytä saumauspistoolia tai paina saumausaine saumaan lastalla. Täytä sauma hieman yli ja varmista, että saumausaine täyttää levyjen sauman kokonaan. Vältä saumausaineen joutumista reikiin. Saumaa tarvittaessa uudelleen. Anna saumausaineen kuivua noin 50 minuuttia. Poista ylimääräinen saumausaine. Anna saumausaineen kuivua seuraavaan päivään. Lisää hienotasoitekerros ( esim Knauf Readygips). Anna hienotasoitteen kuivua. 2 Saumausputkilon Saumaus Leikkaa elementit tarvittavaan mittaan etupuolelta käyttäen hienohampaista sahaa. 3 käyttö Täytä putkilo Knauf Uniflott saumausaineella. Käytä apuna lastaa. Sauma-aineen voi sekoittaa myös pienessä muovipussissa ja täyttää putkilon sen avulla. Kiinnitä suutin ja mäntä putkiloon. Aseta putkilo saumauspistooliin.

19 FF-REUNA Asennusjärjestys Aloita asennus huoneen keskeltä. Koolauksen tulee olla poikittain levyn pitkään sivuun nähden. Liitä paneelit toisiinsa puoliponttirakenteella. Tehdasreunat valmiiksi pohjustettuja. Leikkaaminen 1 = ensimmäinen saumaus = poistettava ylimääräinen sauma-aine = hienotasoitus Saumaus Tarkista, että leikatut reunat on pohjustettu. Tarkista, että reunat ovat pölyttömiä. Leikkaa elementit tarvittavaan mittaan etupuolelta käyttäen hienohampaista sahaa. 2 Saumausputkilon 3 käyttö Täytä putkilo Knauf Uniflott saumausaineella. Käytä apuna lastaa. Sauma-aineen voi sekoittaa myös pienessä muovipussissa ja täyttää putkilon sen avulla. Kiinnitä suutin ja mäntä putkiloon. Aseta putkilo saumauspistooliin. Saumaus Täytä sauma saumausaineella (Knauf Uniflott). Käytä saumauspistoolia tai paina saumausaine saumaan lastalla. Täytä sauma hieman yli ja varmista, että saumausaine ulottuu kaikkialle levyjen reunojen väliin. Vältä saumausaineen joutumista reikiin. Saumaa uudelleen. Anna saumausaineen kuivua noin 50 minuuttia. Poista ylimääräinen saumausaine. Anna saumausaineen kuivua. Lisää hienotaoitekerros (esim Knauf Readygips). Anna tasoitteen kuivua. 19

20 Asennus MF-REUNA Asennusjärjestys Aloita asennus huoneen keskeltä. Koolauksen tulee olla poikittain levyn pitkään sivuun nähden. Liitä paneelit toisiinsa ponttiliitoksella. Liimaton saumarakenne. Leikkaaminen Leikkaa elementit tarvittavaan mittaan etupuolelta käyttäen hienohampaista sahaa. YLEISOHJEET RUUVINREIKIEN TÄYTTÄMINEN JA MAALAUS Ruuvinreikien Maalaaminen 20 täyttäminen Tarkista että ruuvit ovat riittävän syvällä, pintakartongin oltava ehjä. Lisää ensimmäinen saumausainekerros. Anna saumausaineen kuivua. Lisää toinen saumausainekerros. Täytä hiukan yli. Anna saumausaineen kuivua. Varmista, että saumausaine on täysin kuivunut ja että sen pinta on pölytön. Pohjustus on tehtävä maalin valmistajan ohjeiden mukaan. Maalaa telalla, jotta rei itettyjen levyjen akustinen huopa ei tukkeutuisi maalista. Käytä hienoa mohair-telaa. Älä käytä maalikerrokseen esim. liikaa maalia ja varmista, ettei maali ole liian paksua. Ruiskumaalausta ei suositella, sillä se saattaa vaikuttaa levyjen akustisiin ominaisuuksiin. Hiominen Varmista, että ruuvinkannat ovat täysin kuivuneet. Hio hienolla hiekkapaperilla, kunnes sauma on täysin tasainen. Varo vahingoittamasta pahvipintaa.

21 Materiaalimäärät Kohde Yksikkö Kulutus / m² Pinta Nonius-ripustimet, yläosa Nonius-ripustimet, alaosa Nonius-sokka GK-profiili 60/27; l = 4 m GK profiilin kiinnike GK-seinäprofiili 28/27; l = 3 m kpl kpl kpl jm kpl jm tarvittava noin 1.0 Poikittainen kiinnike GK 60/27 kpl 3.3 Kipsilevyt Akustiset paneelit m² 1 Materiaalimäärät on laskettu neliötä kohden ilman hukkamateriaaleja ja leikkausvaroja. Määrät ovat keskiarvoja, ja ne perustuvat 100 m²:n kattopintaalaan. Kaikki sivupituudet perustuvat mittaan 10 x 10 metriä. Kaarevien paneeleiden ja muiden erikoiskattojen materiaalimäärät on laskettava projektikohtaisesti Kipsilevyruuvi, upotettu Pää SN 3,5 x 30 mm kpl 22 Saumaus Knauf Uniflott, 25 kg:n tai 5 kg:n säkki kg Knauf Readygips, ruuvin rei ille Knauf Readygips viimeistelyyn tarvittaessa n. 0.3 tarvittava tarvittava Tarkastausluukut Knauf Push up-hiussaumaluukut ovat saranoituja ja painalluksella avattavia ja suljettavia. Niihin on helppo vaihtaa haluttu reiìtetty kansiosa työmaalla, jolloin ne sulautuvat kattolevyihin huomaamattomasti. Koot Luukkujen mitat 200 x 200 mm 300 x 300 mm 400 x 400 mm 500 x 500 mm 600 x 600 mm Lørenskog-keskus, Norja Luukuissa pölytiiviste saumassa. Erikoiskokoisia tarkastusluukkuja saatavana tilauksesta. 21

22 Asennuksen yksityiskohdat REI ITETYN PANEELIN SEINÄKIINNITYS Paneelin pituussuunta Paneelin poikkileikkaus Max 200 Max 900 Min 5 Max 1000 Max 120 Min 5 Paneelin pituusuunta Max 120 Max 333 GK-profiili. Kipsipaneelien tai GK-profiilien ruuvaaminen seinä-profiileihin on kielletty, jos ensisijainen kattorakenne pääsee liikkumaan pystysuunnassa, Seinä-profiilit on tällöin ripustettava ja seinäliitokset on jätettävä avoimiksi. Liitossauma tai stoppari. REI ITTÄMÄTTÖMÄN PANEELIN SEINÄKIINNITYS Paneelin pituussuunta 5-10 Max 200 Max 900 Max 1000 Max 120 Min 5 Paneelin pituusosio Rei ittämätön paneeli, leveys kattosuunnitelman mukainen. Huomaa, että levyliitosten kohdat on tuettava. Max 120 Max 333 Seinä-profiili. Kipsipaneelien tai Seinä-profiilien ruuvaaminen GK-profiileihin on kielletty. Jos on mahdollisuus, että ensisijainen kattorakenne pääsee liikkumaan pystysuunnassa, Seinä-profiilit on ripustettava ja liitokset on jätettävä avoimiksi. Liitossauma tai stoppari. MITEXIN SEINÄKIINNITYS Paneelin reunat on viimeisteltävä hiomapaperilla, pohjustettava Knauf-pohjustusaineella ja saumattava Knauf Uniflott saumausaineella Solopanelia ja Stratopanelia koskevien yleisten ohjeiden mukaan. Paneelin pituusosio 5-10 Min 5 Max 200 Max 900 Max 1000 Max 120 Min 5 Max 120 Max 333 Seinä-profiilit. Kipsipaneelien tai GK-profiilien ruuvaaminen seinä-profiileihin on kielletty. Jos on mahdollisuus, että ensisijainen kattorakenne pääsee liikkumaan pystysuun- nassa, seinä-profiilit on ripustettava ja liitokset on jätettävä avoimiksi. Liitossauma tai stoppari. Danolinen muotoon leikattu kipsinauha tilauksesta. Danoline Mitex -elementti, mitat tilauksesta Paneelit ja profiilit on pidettävä irti ympäröivistä seinistä. Saumaa tai tiivistä raot. Riippumatta siitä, käytätkö saumausta tai tiivistettä, leikkausreuna on viimeisteltävä hiomapaperilla ja pohjustettava pohjustusaineella ennen asennusta. Pohjusta mahdolliset kahteen osaan leikatut rei itysreiät pohjustusaineella ja täytä Knauf Uniflott saumausaineella. 22

23 LIIKUNTASAUMAT Paneelin pituussuunta Paneelin poikkileikkaus Ensiö profiilia ei tarvitse katkaista. Toisio profiilit pitää katkaista, mutta ne voidaan jatkaa jatkoskappaleella (KO1) max 120 max 120 noin 5 Kipsikaista liimattu toisen paneelin taakse. Voidaan käyttää esim saumanauhaa. max 120 max 120 noin 5 Kipsinauha liimattu toisen paneelin pään taakse. Voidaan käyttää esim saumanauhaa. Liikuntasaumojen etäisyys saa olla enintään 15 metriä molempiin suuntaan. Jos on olemassa rakennuksen elämisen vaara (esim puinen yläpohjarakenne), on se otettava huomioon vähentämällä liikuntasaumojen etäisyyttä. Rakennuksen liikuntasaumarakenteet on vietävä myös kattorakenteissa samoihin kohtiin. Tämä koskee myös alle 15 metrin kenttiä. Jos ensisijaisissa rakenteissa on merkittyjä liikuntasaumoja, kattolevyn rakenteen on oltava vastaavasti täysin epäjatkuva. TAITETUT DANOLINE MITEX KIPSIPANEELIT KATTOSAAREKKEENA Paneelin pituusosio Paneelin poikkileikkaus Max 150 Max 1000 Max 1000 Max 150 Min 105 Rei ittämätön Danoline Mitex -paneeli, leveys kattosuunnitelman mukainen. Yläosassa on oltava uloke kohdassa, jossa Mitex-paneeli osuu ensisijaiseen profiiliin. Huomaa, että liitoskohdan takana on oltava tukirakenne. Paneelin reunat on viimeisteltävä hiomapaperilla, pohjustettava Knauf-pohjustusaineella ja saumattava Knauf Uniflott saumausaineella Min 105 Solopanelia ja Stratopanelia koskevien yleisten ohjeiden mukaan. Rei ittämätön Danoline Mitex -paneeli, leveys kattosuunnitelman mukainen. Yläosassa on oltava uloke kohdassa, jossa Mitex-paneeli osuu ensisijaiseen profiiliin. Huomaa, että liitoskohdan takana on oltava tukirakenne. Lisätietoja saa osoitteesta danoline.fi. 23

24 Danoline myynti-ja markkinointi Suomessa Knauf Oy Lars Sonckin kaari 14 PL 18, ESPOO Puh: (09) Danoline pääkonttori Antoinettevej 3 DK-2500 Valby Puh: Fksi: Danoline on Knauf konserniin kuuluva Tanskalainen, korkealaatuisia kipsipohjaisia seinä- ja kattoakustiikkatuotteita valmistava yritys. Danoline tuotteet tarjoavat ratkaisuja sisätilojen ulkonäön, akustiikan ja sisäilman kosteudensäädön parantamiseen. Design: Danoline
