1 AP 900GTO-jalustan käyttöohjeita v AP 900GTO -jalustaa ja siihen liitettyjä havaintolaitteita käyttävän henkilön pitää omata riittävä ja yhdistyksen hyväksymä tai tarjoama koulutus. Ilman tätä koulutusta laitteita ei saa käyttää! Tämä suomenkielinen käyttöohje on tarkoitettu Tampereen Ursan tähtioppaille ja havaitsijoille. Tämä ei ole englanninkielisen manuaalin käännös ja on sitä suppeampi. Aina kun havaitset jonkin toiminnon poikkeavan tämän oppaan ohjeista, tutustu englanninkieliseen manuaaliin ja noudata sen ohjeita. Ilmoita välittömästi eroista minulle sähköpostitse Kari A. Kuure

2 Sisällysluettelo Tärkeitä päivityksiä Talvi- ja kesäaika... 5 Osa 1: AP 900GTO-käsiohjaimen v käyttö... 6 Käsiohjaimen näppäimet... 7 Varoituksia... 8 Varoitus Varoitus Varoitus Varoitus Tavallisuudesta poikkeava havaitseminen... 9 Suuntaaminen maakohteeseen... 9 Pikaohje 1. Kaukoputken visuaalisesta kohteeseen suuntaamisesta Pikaohje 2. Goto-toiminta käsiohjainta käyttäen Pikaohje 3. Jalustan ohjaaminen tietokoneella Päävalikko (Main Menu) Käsiohjaimen kirkkauden säätö Suuntanäppäimet Kohteet (Objects) (numero 1) Asetus (Setup) (numero 2) Työkalut (Tools) (numero 3) Aika/Paikallinen tähtiaika (Time/LST) (numero 4) Siirtymänopeus (Slew rate) (numero 5) Siirtonopeus (Button rate) (numero 6) Ohjausnopeus (Guiding rate) (numero 7) Seurantanopeus (Tracking rate) (numero 8) Kohdevalikko (Object Menu) Kohteen etsintä ja seuranta M, NGC ja IC-kohteet (numerot 1, 2 ja 3) Aurinkokunnan kohteet (Sol) (numero 4) Nimetyt tähdet Strs (numero 5) Lisää kohteita -valikko (More Object Menu) (Numero 6) Abell-galaksijoukot (numero 1) Sivu 2

3 ADS Kaksoistähdet (Aitken kaksoistähtiluettelo) (numero 2) Etsi kohde (Search) (numero 3) Mitä juuri nyt -toiminne (numero 4) Omat koordinaatit (R/D)(numero 7) Kiertuevalikko (Tour Menu) (numero 8) Bayerin tähtien nimiöinti tähdistöittäin (numero 1) Kierros tähdistön kohteissa (numero 2) Yleisesti käytetyt kohteiden nimet (numero 3) Omat horisontaaliset koordinaatit (numero 9) Varoitus Auringon läheisyydestä Asetus valikko (Setup Menus) (numero 2) Paikka ja aika valikko (Locatioins & Time Menu) (numero 1) Aseta paikka (Set Site Location) (numero 1) Aseta päivämäärä ja aika (Set Date & Time) (numero 2) Tarkista aika ja muuta asetukset (Get Time/Loc FrMount) (numero 3) Jalustan liikehallinnan valikko (Mount Move Limits) (numero 2) Rektaskension vapaaliike (RA Backlash) (numero 1) Deklinaation vapaaliike (DEC Backlash) (numero 2) Turvavyöhyke (Safe Zone) (numero 3) Vapaan horisontin määritys (Horizons limit) (numero 4) Käsiohjaimen asetukset (Keypad Options) (numero 3) Valinnat ovat Käynnistyminen (Auto-Connect) (numero 1) Ristikon kirkkauden säätö (Reticle Illuminator Adjustment) (numero 2/3) Tarkennuksen säätö (Focus Adjustment)(numero 4) Käsiohjaimen päivitys (Keypad Update Menu) (numero 5) Pysäköinti ja jalustan säätövalikko (Park/Mount Options Menu) Pysäköinti (1, 2, 3=Mount Park) (numerot 1, 2 ja 3) Suuntausvalikko (Calibrate Menu) (numero 4) Jalustan tyyppi (Mount Type) (numero 5) Työkaluvalikko (Tools Menu) (numero 3) Jaksollisten virheiden korjaus (Pem Setup) (numero 1) Älykäs ohjaus (Smart Guide) (numero 2) Valokuvauskello (Photo Timer) (numero 3) Sivu 3

4 Status (numero 4) Lisäohjeita eri tilanteisiin Kaukoputken pysäköinti Kohdistus (Re-Calibration) Synkronointi (Syncronation) Suuntaus (Calibration) Perussuuntaus Pohjantähden ja toisen tähden avulla Perussuuntaus kahden tähden avulla Tasapainotus Tuntiakselin tasapainottaminen Deklinaatioakselin tasapainottaminen Havaintosession päätteeksi Sivu 4

5 Tärkeitä päivityksiä Pieniä lisäyksiä ja tarkennuksia tehty Talvi- ja kesäaika AP900 jalustan käsiohjain ei tunnista talvi- ja kesäaika käytäntöä. Sen vuoksi käyttäjän tulee huolehtia tästä muuttamalla aikavyöhykkeeksi joko +2 h (talviaika) tai +3 h (kesäaika). Jos aikavyöhyke pidetään paikallisessa vyöhykeajassa (GMT+2 h), niin silloin aika täytyy syöttää ja pitää talviajassa vaikka muutoin noudatettaisiinkin kesäaikaa (GMT+3 h). Hyväksy muutos Goto-näppäimen painamisella. Jos kellonaika ja aikavyöhyke eivät vastaa toisiaan, siitä on kaksi seurausta: Ensinnäkin jalustaa suunnattaessa goto-toiminnolla kohteeseen, ne eivät löydy, vaan kaukoputki kohdistuu 15 sivuun kohteesta. Jos kohdistus on kohteesta itään, silloin käytetään kesäaikaa mutta talviajan aikavyöhykettä. Jos siirtymä on länteen, silloin käytössä on kesäajan aikavyöhyke ja kello on asetettu talviaikaan. Toiseksi väärä aikavyöhyke ohjaa pysäköinnin vinoon. Tämä näkyy siten, että tuntiakseli asettuu väärään asentoon ja vastapainoakseli on vinossa 15. Jos näin käy, tarkista aika-asetukset. Sivu 5

6 Osa 1: AP 900GTO-käsiohjaimen v käyttö Sivu 6

7 Käsiohjaimen näppäimet Käsiohjaimen näytössä on päävalikko (Main Menu) N-S-E-W kaukoputken ohjausnäppäimet STOP hätäpysäytys <PREV selaus taaksepäin + muita toimintoja NEXT> selaus eteenpäin + muita toimintoja Numerot Useita eri toimintoja GOTO siirtyminen tai syöttö (Enter) + - lisäys tai vähennys + muita toimintoja MENU paluu edelliseen tai päävalikkoon FOC tarkennuslaiteen ohjaus (jos on kytketty) RA DEC REV useita eri toimintoja riippuen käytettävästä valikosta (mm. kohdistus Re-Calibration) Sivu 7

8 Varoituksia Uusien laitteiden myötä saadaan runsaasti erilaisia varoituksia, niin nytkin. Ne on syytä ottaa vakavasti, sillä mikä olisi sen surkeampaa, kuin rikkoa laite jonkin älyttömän käyttövirheen seurauksena. Tarkoitus ei siis ole pelotella, vaan kehottaa erityiseen tarkkaavaisuuteen, kunnes uuden laitteen turvallinen ja oikea käyttö on ns. selkäytimessä. Huomaa! Jos siirrät kaukoputkea käsin milloin tahansa, jalusta menettää suuntauksena ja asentotiedon! Näin ollen tarpeeton käsin siirtäminen on kielletty ja jokaisen tasapainoksen, siirron tai ylipäätään lukitusruuvien avaamisen jälkeen kaukoputken suuntaus on joko kohdistettava tai synkronoitava. Jos kaukoputken suuntaus menetetään (esimerkiksi joku nojaa putkeen ja se siirtyy tai joudut tasapainottamaan kaukoputken laitelisäyksen tai poiston jälkeen), asento ja suuntatiedot on palautettava kohdistamalla, ohjeet löytyvät tästä ohjeesta. Varoitus 1. Käsin ohjattuna (siis N-S-E-W-näppäimillä) kaukoputkea ei saa ohjata kääntymään kohteeseen jalustan pohjoispuolitse, moottorien kaapelit ovat aivan liian lyhyitä siihen. Kaukoputken siirtäminen jalustan toiselle puolelle on tehtävä aina eteläpuolitse, siis aivan samoin kuin goto-ohjaus sen tekee. Varoitus 2. Oleellista jalustan käytössä on myös se, että tarkkailet putken siirtymistä kohteeseen. Jos näyttää siltä, että putki tai jokin lisälaite törmäisi pilariin, liike on heti keskeytettävä STOP-näppäimestä, joka on kapulan N-S- E-W-näppäinten keskellä. Törmäys on erityisenä vaarana, jos uusi kohde on meridiaanin toisella puolella, jolloin putki vaihtaa asemaansa jalustaan ja pilariin nähden. Esimerkiksi: jos katseltu kohde oli etelämeridiaanin länsipuolella ja seuraava kohde on meridiaanin itäpuolella. Ensimmäisessä tapauksessa putki oli jalustan itäpuolella ja toista kohdetta varten se asemoi itsensä jalustan länsipuolelle. Peruskokoonpanossa suunnan vaihtamisesta ei pitäisi syntyä ongelmaa, mutta jos kaukoputkeen liitetään kameroita tai muita laitteita, joiden ulottuvuus (pituus tai leveys) on paljon suurempi kuin okulaarin ja kulmapeilin, niin silloin pitäisi olla erityisen tarkkana. Varoitus 3 Kaukoputki tulee jokaisen käyttökerran jälkeen pysäköidä asentoon 3. Katso ohjeet pysäköinnistä sivulta XX. Kaukoputkea ei saa jättää missään olosuhteissa asentoon, jossa vastapaino on ylempänä kuin itse kaukoputki. Tämä rasittaa akselien lukituksia. Tästä samasta syystä pysäköintiasento 3 on vähiten kuormittava. Varoitus 4 Jalustan akselien lukitusruuvien avaamista ei pidä tehdä pelkästään uteliaisuudesta! Jos ja kun kiinnitysruuvit avataan, täytyy olla selkeä sää, jotta kaukoputken suuntauksen voi kohdistaa tai synkronoida. Kaukoputkea ei saa jättää kohdistamattomaan tilaa, sillä seuraava käyttäjä kokee ikävän Sivu 8

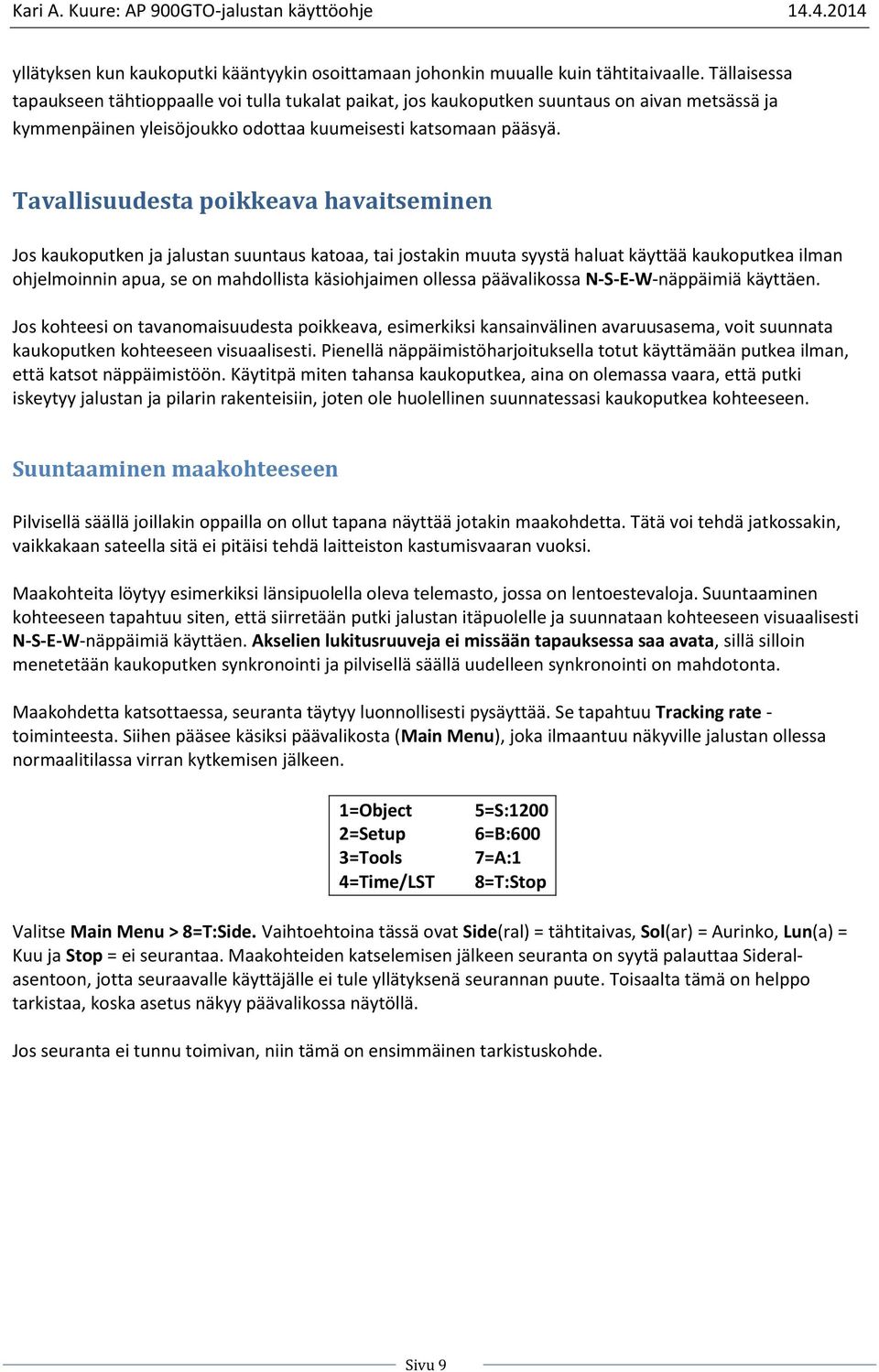

9 yllätyksen kun kaukoputki kääntyykin osoittamaan johonkin muualle kuin tähtitaivaalle. Tällaisessa tapaukseen tähtioppaalle voi tulla tukalat paikat, jos kaukoputken suuntaus on aivan metsässä ja kymmenpäinen yleisöjoukko odottaa kuumeisesti katsomaan pääsyä. Tavallisuudesta poikkeava havaitseminen Jos kaukoputken ja jalustan suuntaus katoaa, tai jostakin muuta syystä haluat käyttää kaukoputkea ilman ohjelmoinnin apua, se on mahdollista käsiohjaimen ollessa päävalikossa N-S-E-W-näppäimiä käyttäen. Jos kohteesi on tavanomaisuudesta poikkeava, esimerkiksi kansainvälinen avaruusasema, voit suunnata kaukoputken kohteeseen visuaalisesti. Pienellä näppäimistöharjoituksella totut käyttämään putkea ilman, että katsot näppäimistöön. Käytitpä miten tahansa kaukoputkea, aina on olemassa vaara, että putki iskeytyy jalustan ja pilarin rakenteisiin, joten ole huolellinen suunnatessasi kaukoputkea kohteeseen. Suuntaaminen maakohteeseen Pilvisellä säällä joillakin oppailla on ollut tapana näyttää jotakin maakohdetta. Tätä voi tehdä jatkossakin, vaikkakaan sateella sitä ei pitäisi tehdä laitteiston kastumisvaaran vuoksi. Maakohteita löytyy esimerkiksi länsipuolella oleva telemasto, jossa on lentoestevaloja. Suuntaaminen kohteeseen tapahtuu siten, että siirretään putki jalustan itäpuolelle ja suunnataan kohteeseen visuaalisesti N-S-E-W-näppäimiä käyttäen. Akselien lukitusruuveja ei missään tapauksessa saa avata, sillä silloin menetetään kaukoputken synkronointi ja pilvisellä säällä uudelleen synkronointi on mahdotonta. Maakohdetta katsottaessa, seuranta täytyy luonnollisesti pysäyttää. Se tapahtuu Tracking rate - toiminteesta. Siihen pääsee käsiksi päävalikosta (Main Menu), joka ilmaantuu näkyville jalustan ollessa normaalitilassa virran kytkemisen jälkeen. 1=Object 2=Setup 3=Tools 4=Time/LST 5=S:1200 6=B:600 7=A:1 8=T:Stop Valitse Main Menu > 8=T:Side. Vaihtoehtoina tässä ovat Side(ral) = tähtitaivas, Sol(ar) = Aurinko, Lun(a) = Kuu ja Stop = ei seurantaa. Maakohteiden katselemisen jälkeen seuranta on syytä palauttaa Sideralasentoon, jotta seuraavalle käyttäjälle ei tule yllätyksenä seurannan puute. Toisaalta tämä on helppo tarkistaa, koska asetus näkyy päävalikossa näytöllä. Jos seuranta ei tunnu toimivan, niin tämä on ensimmäinen tarkistuskohde. Sivu 9

10 Pikaohje 1. Kaukoputken visuaalisesta kohteeseen suuntaamisesta Käsiohjain ja ohjauselektroniikka säilytetään laukussaan lämpimässä tilassa, silloin kun sitä ei käytetä. 1. Kytke käsiohjain jalustan elektroniikkaboksiin ja lukitse se lukitusrenkaalla. Pistoketta ei voi laittaa väärin, sillä pistukassa oleva metallinen haitta estää sen. 2. Kytke virta virtalähteessä olevasta kytkimestä. Merkkivalo syttyy virtalähteeseen ja käsiohjaimen näyttöön ilmaantuu valo ja tekstiä ja hetken kuluttua päävalikko. 1=Object 2=Setup 3=Tools 4=Time/LST 5=S:1200 6=B:600 7=A:1 8=T:Side Tämän jälkeen laitteisto on käytettävissä: 3. Säädä siirtymänopeus (Slew rate)(numero 5) olosuhteita vastaavaksi painamalla useita kertoja numero 5:sta. Älä käytä maksiminopeutta jos lämpötila on < 15 C! 4. Säädä siirtonopeus (Buttom rate)(numero 6) olosuhteita vastaavaksi painamalla useita kertoja numero 6:sta. Älä käytä maksiminopeutta jos lämpötila on < 15 C! 5. Suuntaa kaukoputki punapiste-etsimen tai etsikaukoputken avulla kohteeseen käsiohjaimen N-S-E- W-näppäimillä 6. Säädä siirtonopeutta tarvittaessa hittaammaksi (numero 6) 7. Keskitä kohde kuvakentässä 8. Säädä tarvittaessa seurantanopeutta (Tracking rate) kohteen mukaan (8=T:Side, T:Sol, T:Lun, T:Stop). Lopetettaessa tehdään seuraavat toimet: 9. Pysäköi kaukoputki alkuperäiseen asentoon (pysäköintiasento 3) siten, että kaukoputki osoittaa suunnilleen Pohjantähteen ja on jalustan eteläpuolella. Vastapaino on siis mahdollisimman alhaalla pohjoispuolella. 10. Pysäköinti tapahtuu seuraavasti: a. Siirry päävalikkoon (MENU-näppäimellä) ja valitse numero 2 (Setup) b. Näyttöön ilmestyy asetusvalikko c. Valitse numero 4 (Park / Mount Opt.) d. Valitse numero 3, jolloin kaukoputki siirtyy asentoon 3, joka kuvattiin edellä kohdassa. 11. Sammuta punapiste-etsin (jos se on vielä päällä). 12. Sammuta virtasyöttö 13. Irrota käsiohjain ja pakkaa se säilytyslaatikkoonsa 14. Peitä kaukoputki 15. Palauta käsiohjain säilytyspaikkaansa. Näillä ohjeilla pystyt hoitamaan tähtinäytöksen ilman suurempia ongelmia. Ainoa haittapuoli on, että joudut näyttämään vain kohteita, jotka ovat visuaalisesti nähtävissä (Kuu ja planeetat), tai tiedät sen paikan tähtien suhteen hyvin tarkasti (Orionin suuri kaasusumu). Niinpä jalustan käyttöön on syytä paneutua syvällisemmin, jotta kaikki sen ominaisuudet tulisivat käytetyksi ja myös yleisölle voisi näyttää tavanomaisuudesta poikkeavia ja hienoja kohteita taivaalta. Sivu 10

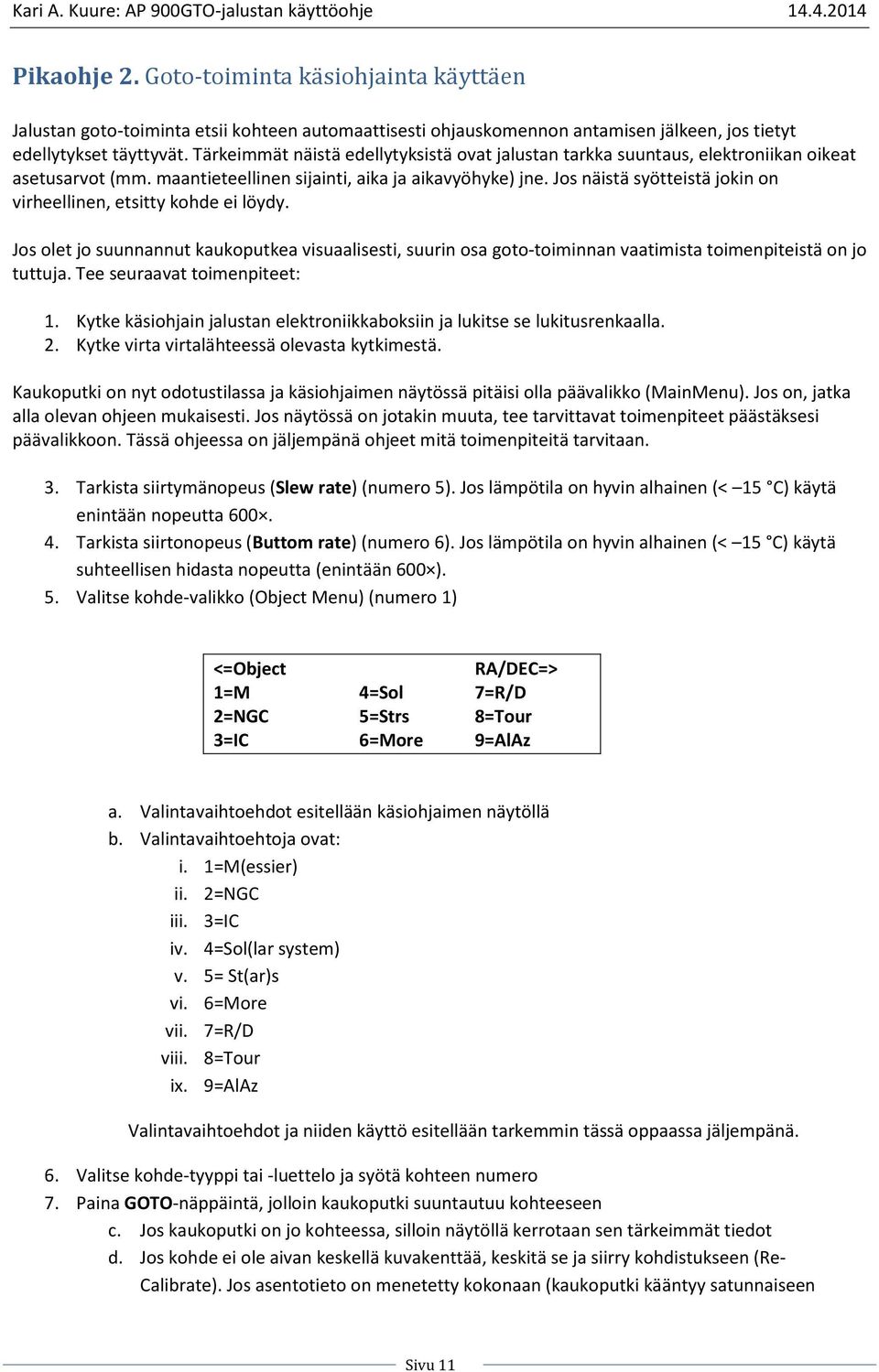

11 Pikaohje 2. Goto-toiminta käsiohjainta käyttäen Jalustan goto-toiminta etsii kohteen automaattisesti ohjauskomennon antamisen jälkeen, jos tietyt edellytykset täyttyvät. Tärkeimmät näistä edellytyksistä ovat jalustan tarkka suuntaus, elektroniikan oikeat asetusarvot (mm. maantieteellinen sijainti, aika ja aikavyöhyke) jne. Jos näistä syötteistä jokin on virheellinen, etsitty kohde ei löydy. Jos olet jo suunnannut kaukoputkea visuaalisesti, suurin osa goto-toiminnan vaatimista toimenpiteistä on jo tuttuja. Tee seuraavat toimenpiteet: 1. Kytke käsiohjain jalustan elektroniikkaboksiin ja lukitse se lukitusrenkaalla. 2. Kytke virta virtalähteessä olevasta kytkimestä. Kaukoputki on nyt odotustilassa ja käsiohjaimen näytössä pitäisi olla päävalikko (MainMenu). Jos on, jatka alla olevan ohjeen mukaisesti. Jos näytössä on jotakin muuta, tee tarvittavat toimenpiteet päästäksesi päävalikkoon. Tässä ohjeessa on jäljempänä ohjeet mitä toimenpiteitä tarvitaan. 3. Tarkista siirtymänopeus (Slew rate) (numero 5). Jos lämpötila on hyvin alhainen (< 15 C) käytä enintään nopeutta Tarkista siirtonopeus (Buttom rate) (numero 6). Jos lämpötila on hyvin alhainen (< 15 C) käytä suhteellisen hidasta nopeutta (enintään 600 ). 5. Valitse kohde-valikko (Object Menu) (numero 1) <=Object RA/DEC=> 1=M 4=Sol 7=R/D 2=NGC 5=Strs 8=Tour 3=IC 6=More 9=AlAz a. Valintavaihtoehdot esitellään käsiohjaimen näytöllä b. Valintavaihtoehtoja ovat: i. 1=M(essier) ii. 2=NGC iii. 3=IC iv. 4=Sol(lar system) v. 5= St(ar)s vi. 6=More vii. 7=R/D viii. 8=Tour ix. 9=AlAz Valintavaihtoehdot ja niiden käyttö esitellään tarkemmin tässä oppaassa jäljempänä. 6. Valitse kohde-tyyppi tai -luettelo ja syötä kohteen numero 7. Paina GOTO-näppäintä, jolloin kaukoputki suuntautuu kohteeseen c. Jos kaukoputki on jo kohteessa, silloin näytöllä kerrotaan sen tärkeimmät tiedot d. Jos kohde ei ole aivan keskellä kuvakenttää, keskitä se ja siirry kohdistukseen (Re- Calibrate). Jos asentotieto on menetetty kokonaan (kaukoputki kääntyy satunnaiseen Sivu 11

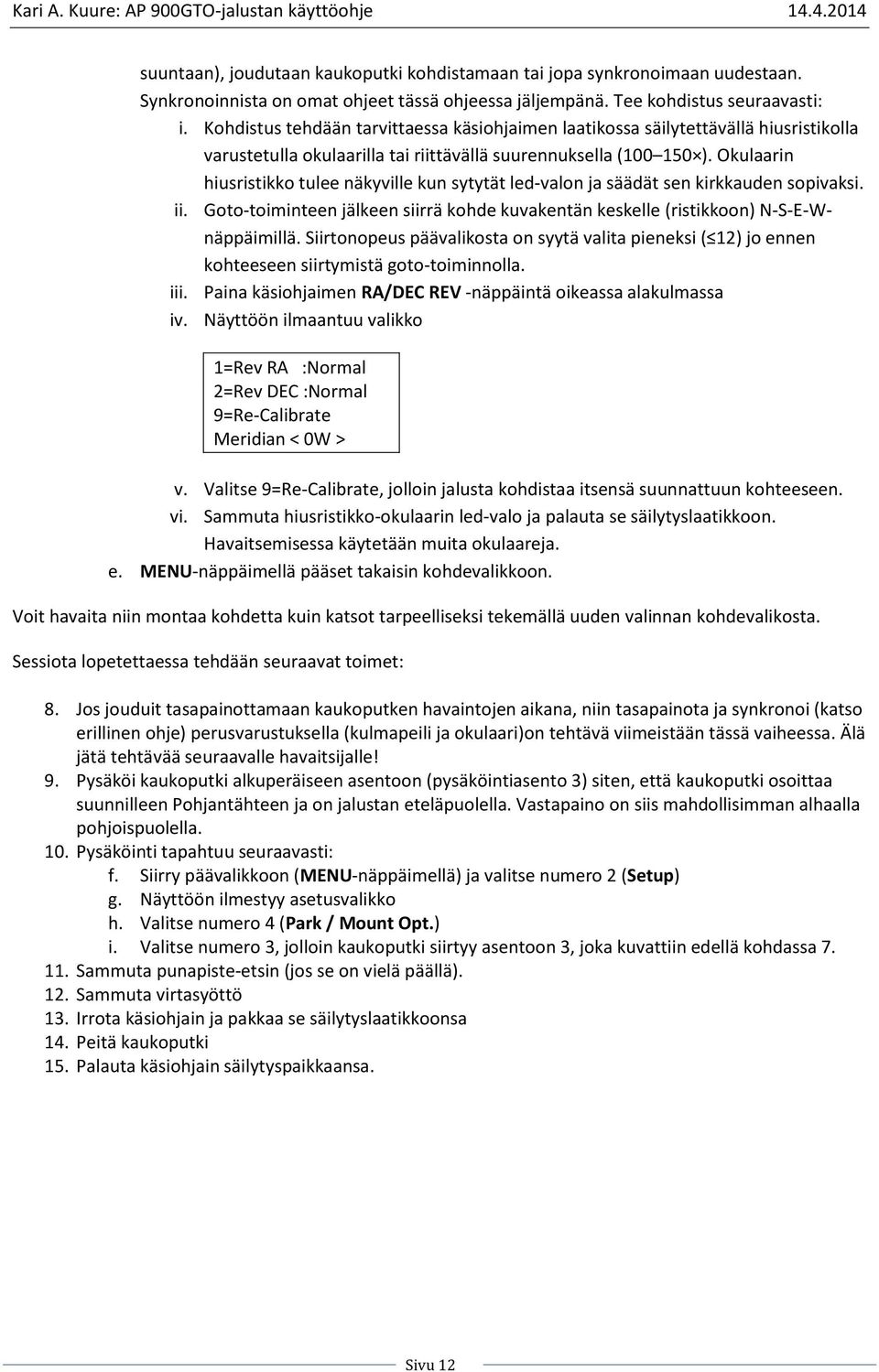

12 suuntaan), joudutaan kaukoputki kohdistamaan tai jopa synkronoimaan uudestaan. Synkronoinnista on omat ohjeet tässä ohjeessa jäljempänä. Tee kohdistus seuraavasti: i. Kohdistus tehdään tarvittaessa käsiohjaimen laatikossa säilytettävällä hiusristikolla varustetulla okulaarilla tai riittävällä suurennuksella ( ). Okulaarin hiusristikko tulee näkyville kun sytytät led-valon ja säädät sen kirkkauden sopivaksi. ii. Goto-toiminteen jälkeen siirrä kohde kuvakentän keskelle (ristikkoon) N-S-E-Wnäppäimillä. Siirtonopeus päävalikosta on syytä valita pieneksi ( 12) jo ennen kohteeseen siirtymistä goto-toiminnolla. iii. Paina käsiohjaimen RA/DEC REV -näppäintä oikeassa alakulmassa iv. Näyttöön ilmaantuu valikko 1=Rev RA :Normal 2=Rev DEC :Normal 9=Re-Calibrate Meridian < 0W > v. Valitse 9=Re-Calibrate, jolloin jalusta kohdistaa itsensä suunnattuun kohteeseen. vi. Sammuta hiusristikko-okulaarin led-valo ja palauta se säilytyslaatikkoon. Havaitsemisessa käytetään muita okulaareja. e. MENU-näppäimellä pääset takaisin kohdevalikkoon. Voit havaita niin montaa kohdetta kuin katsot tarpeelliseksi tekemällä uuden valinnan kohdevalikosta. Sessiota lopetettaessa tehdään seuraavat toimet: 8. Jos jouduit tasapainottamaan kaukoputken havaintojen aikana, niin tasapainota ja synkronoi (katso erillinen ohje) perusvarustuksella (kulmapeili ja okulaari)on tehtävä viimeistään tässä vaiheessa. Älä jätä tehtävää seuraavalle havaitsijalle! 9. Pysäköi kaukoputki alkuperäiseen asentoon (pysäköintiasento 3) siten, että kaukoputki osoittaa suunnilleen Pohjantähteen ja on jalustan eteläpuolella. Vastapaino on siis mahdollisimman alhaalla pohjoispuolella. 10. Pysäköinti tapahtuu seuraavasti: f. Siirry päävalikkoon (MENU-näppäimellä) ja valitse numero 2 (Setup) g. Näyttöön ilmestyy asetusvalikko h. Valitse numero 4 (Park / Mount Opt.) i. Valitse numero 3, jolloin kaukoputki siirtyy asentoon 3, joka kuvattiin edellä kohdassa Sammuta punapiste-etsin (jos se on vielä päällä). 12. Sammuta virtasyöttö 13. Irrota käsiohjain ja pakkaa se säilytyslaatikkoonsa 14. Peitä kaukoputki 15. Palauta käsiohjain säilytyspaikkaansa. Sivu 12

13 Pikaohje 3. Jalustan ohjaaminen tietokoneella Jalustan ohjaaminen tietokoneella edellyttää, että tietokoneeseen on asennettu tarvittavat ohjelmat ja ajurit, yhteys jalustan sarjaportin kautta toimii ja jalustan ohjauselektroniikka on ulkopuolisen ohjauksen mahdollistavassa tilassa. Kaikkea tätä käsitellään ohjeen osassa 2 (ei vielä ole ilmestynyt). Sivu 13

14 Yleisohjeita Käyttäjän on hyvä tuntea joitakin yleisiä periaatteita, joita sovelletaan, oltiinpa missä tahansa valikossa. Syötetyn numeron korjaus - Syötettäessä numeroita käsiohjaimen näppäimistöllä, väärin syötetyn numeron voi korjata <PREV-näppäimellä. Tämän jälkeen syötetään oikea numero. Kohdelistan selaus - Jotkin kohdelistat voivat näyttää näytön kulmassa tekstin < ja tai >, jolloin listaa voi selata <PREV tai NEXT>-näppäimillä ylös tai alas askel kerrallaan. Jos pidät näppäintä painettuna, kohteiden nimet selautuvat nopeasti jatkuvana virtana. N-S-E-W-suuntanäppäimet - Voit käyttää näppäimiä kun olet päävalikossa (Main Menu), kohdevalikossa (Object Menu), Valokuvauksen ajoittamisessa (Photographic Timer), joissakin asetusvalikoista (Setup Menu) ja kun kohteen tiedot ovat näytöllä. Näppäimet eivät ole toiminnassa kun olet kohteen valinnassa, esimerkiksi kun syötät Messier-kohteen numeroa. Voit katsella kohteen tietoja ennen siirtymistä - Kun olet syöttänyt kohteen numeron, voit katsella tietoja painamalla NEXT>-näppäintä. Näytöllä näkyy kohteen kirkkaus, tyyppi (galaksi, pallomainen tähtijoukko jne.) sekä tähdistö. Voit painaa Goto-näppäintäsuunnataksesi kaukoputken kohteeseen, tai MENUnäppäimellä siirtyä uudelleen valintaan. Näytä nykyinen kohde - Palaa kohdevalikkoon (Object Menu) ja paina <PREV-näppäintä. Kohteen tiedot, johon viimeksi siirryttiin, tulevat näytölle. Näytä listatun kohteen koordinaatit siirtymisen jälkeen - Paina <PREV-näppäintä. Luettelossa olevat kohteen retaskensio (RA) ja deklinaatio (DEC) tulevat näytölle. Aurinkokunnan kohteiden koordinaatit näkyvät näytöllä ennen siirtymistä. Tosiaikaiset ekvatoriaaliset koordinaatit - Kohdemenussa painamalla NEXT>-näppäintä näytölle ilmaantuu kaukoputken suunnan koordinaatit (RA ja DEC). Nämä saattavat poiketa hieman listatuista koordinaateista, sillä ohjelmisto korjaa suuntausta ilmakehän refraktion ja prekession mukaan. Jos muutat kaukoputken suuntausta N-S-E-W-näppäimillä tai käytät tähtikarttaohjelmaa, näytön koordinaatteja päivitetään jatkuvasti. Tosiaikaiset horisontaaliset koordinaatit - Kohdemenussa painamalla NEXT>-näppäintä näytölle ilmaantuu kaukoputken suunnan horisontaaliset koordinaatit (korkeus ALT ja atsimuutti AZ ). Voit muuttaa kaukoputken suuntausta N-S-E-W-näppäimillä tai käytät esimerkiksi The Sky -ohjelmaa, näytön koordinaatteja päivitetään jatkuvasti. Kohdistus (Re-Calibrate) - Voit uudelleen suunata milloin tahansa nykyisen kohteen koordinaatteihin. Paina RA/DEC REV -näppäintä, keskitä kohde okulaarin ristikkoon N-S-E-W-näppäimillä ja valitse 9 =Re-calibrate. Lue käsikirjasta uudelleen kalibroinnin ja synkronointi (SYNC)-toiminteiden käytöstä. Kohdistus tehdään silloin kun kaukoputken suuntaus on vain hieman virheellinen. Synkronointi (SYNC) - Voit synkronoida valitsemalla tähden läheltä etelämeridiaania ja taivaan ekvaattoria. Siirry kohteeseen goto-toiminnolla (tai käsiohjauksella) ja siirrä tähti ensin etsimen ja sitten okulaarin kuvakentän keskelle. Käytä ristikolla varustettua okulaaria. Paina NEXT>-näppäintä ja valitsemalla 1 (numero yksi). Sivu 14

15 Synkronointi on tehtävä, jos goto-toiminta ohjaa kaukoputken osoittamaan selvästi virheelliseen suuntaan, tai kun kaukoputki siirtyy ohjaamatta, esimerkiksi tasapainotettaessa tai vahingossa joku nojaa putkeen liian voimakkaasti ja se siirtyy. Lue käsikirjan synkronointia koskevat kohdat uudelleen kalibrointia ja synkronointia käsittelevät kohdat. Synkronointi voidaan tehdä vain kun kaukoputken asema jalustan suhteen on vastakkaisella puolella meridiaania kuin kohde. Esimerkiksi jos tähti on meridiaanin itäpuolella, kaukoputken pitää olla jalustan länsipuolella ja päinvastoin. Sen lisäksi vastapainot eivät saa olla ylempänä kuin kaukoputki. Jos synkronointi tehdään virheellisesti, seurauksena voi olla kaukoputken törmääminen jalustaan tai pilariin. Siirtymisen keskeytys milloin vain - Paina STOP-näppäintä keskeyttääksesi siirtymisen. Kaukoputki pysähtyy välittömästi. Jalusta säilyttää asentotietonsa, joten voit jatkaa N-S-E-W-näppäimillä tai luettelovalinnalla (käsitellään hieman myöhemmin). Älä käännä kaukoputkea käsin koska suunta- ja kalibrointitieto katoavat! Kaukoputken oikea käyttöasento kohteen suhteen sellainen on sellainen, että vastapaino on alempana kuin kaukoputki. Tampereen Ursan tähtitornin edessä, suoraan etelämeridiaanilla on telelaitemasto, mikä estää kohteen havaitsemisen tai valokuvaamisen. Tällöin tarjoutuu luonnollinen tilaisuus vaihtaa kaukoputken asemaa jalustan suhteen jos jatketaan kohteen havaitsemista sen jälkeen, kun se on siirtynyt maston länsipuolelle. Jalustan suuntaus (Calibrate) on tehty asennuksen yhteydessä. Näin ollen normaalioloissa tätä ei tarvitse tehdä uudelleen kuin siinä tapauksessa, että jalusta on irrotettu jostakin syystä pilarista. Ohjeita suuntauksen tekemiseen löytyvät englanninkielisestä manuaalista. Tässä suomenkielisessä ohjeessa käytetään joillekin englanninkielisille termeille seuraavia käännöksiä: Syncronation synkronointi Calibrate jalustan suuntaus Re-Calibrate kohdistus Menu valikko. Sivu 15

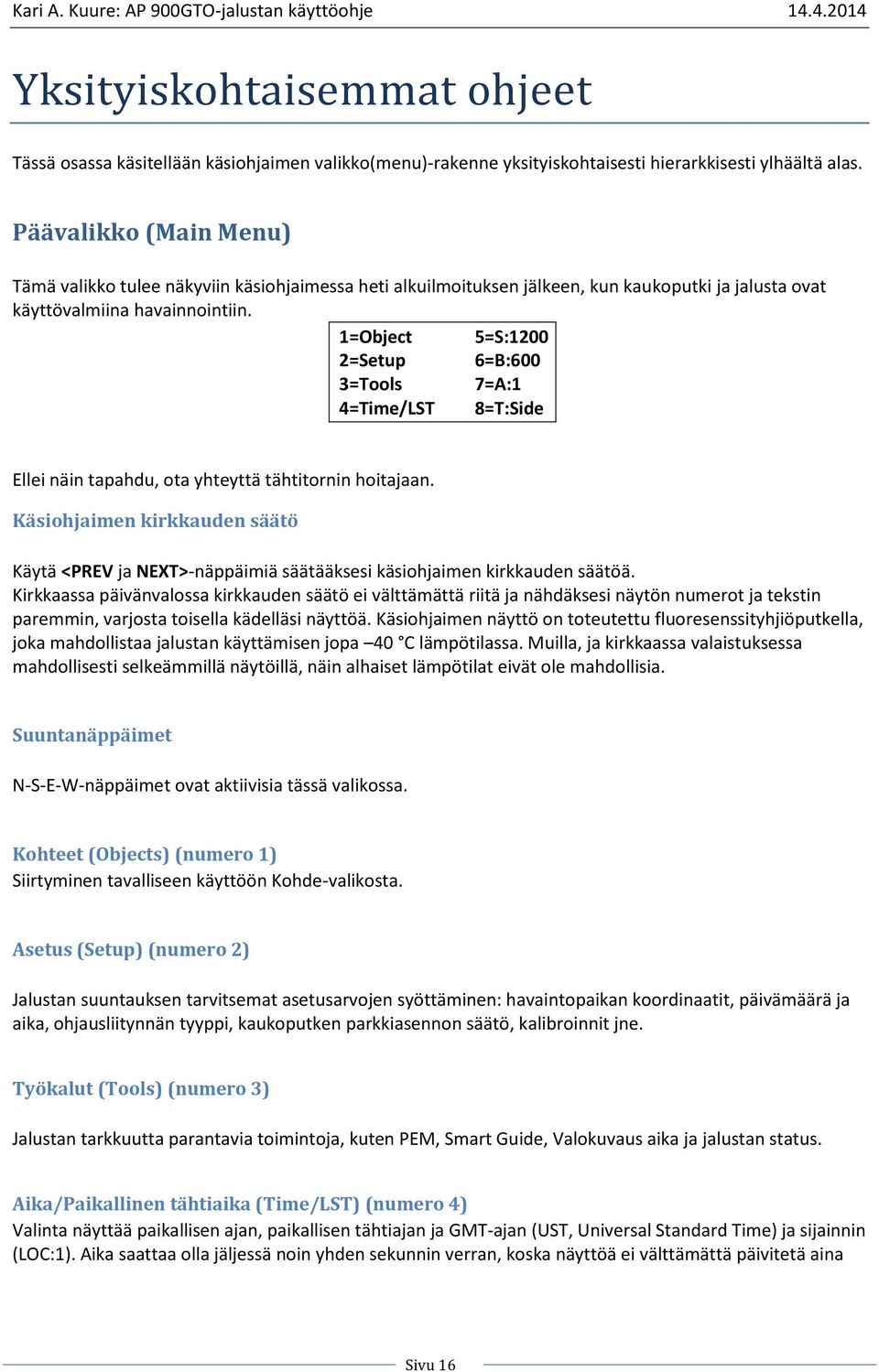

16 Yksityiskohtaisemmat ohjeet Tässä osassa käsitellään käsiohjaimen valikko(menu)-rakenne yksityiskohtaisesti hierarkkisesti ylhäältä alas. Päävalikko (Main Menu) Tämä valikko tulee näkyviin käsiohjaimessa heti alkuilmoituksen jälkeen, kun kaukoputki ja jalusta ovat käyttövalmiina havainnointiin. 1=Object 5=S:1200 2=Setup 6=B:600 3=Tools 7=A:1 4=Time/LST 8=T:Side Ellei näin tapahdu, ota yhteyttä tähtitornin hoitajaan. Käsiohjaimen kirkkauden säätö Käytä <PREV ja NEXT>-näppäimiä säätääksesi käsiohjaimen kirkkauden säätöä. Kirkkaassa päivänvalossa kirkkauden säätö ei välttämättä riitä ja nähdäksesi näytön numerot ja tekstin paremmin, varjosta toisella kädelläsi näyttöä. Käsiohjaimen näyttö on toteutettu fluoresenssityhjiöputkella, joka mahdollistaa jalustan käyttämisen jopa 40 C lämpötilassa. Muilla, ja kirkkaassa valaistuksessa mahdollisesti selkeämmillä näytöillä, näin alhaiset lämpötilat eivät ole mahdollisia. Suuntanäppäimet N-S-E-W-näppäimet ovat aktiivisia tässä valikossa. Kohteet (Objects) (numero 1) Siirtyminen tavalliseen käyttöön Kohde-valikosta. Asetus (Setup) (numero 2) Jalustan suuntauksen tarvitsemat asetusarvojen syöttäminen: havaintopaikan koordinaatit, päivämäärä ja aika, ohjausliitynnän tyyppi, kaukoputken parkkiasennon säätö, kalibroinnit jne. Työkalut (Tools) (numero 3) Jalustan tarkkuutta parantavia toimintoja, kuten PEM, Smart Guide, Valokuvaus aika ja jalustan status. Aika/Paikallinen tähtiaika (Time/LST) (numero 4) Valinta näyttää paikallisen ajan, paikallisen tähtiajan ja GMT-ajan (UST, Universal Standard Time) ja sijainnin (LOC:1). Aika saattaa olla jäljessä noin yhden sekunnin verran, koska näyttöä ei välttämättä päivitetä aina Sivu 16

17 täysin synkronisesti ohjaimen sisäisen kellon kanssa. Tämä ei kuitenkaan vaikuta toimintaa millään lailla. Jos aikapoikkeama on suurempi kuin pari sekuntia, ajan voi säätää asetuksesta (Setup) valinnasta 1. Siirtymänopeus (Slew rate) (numero 5) Paina numero 5 asettaaksesi jalustan käyttämän siirtymänopeuden: 1200, 900 tai 600. Nopeus muuttuu joka kerta kun painat näppäintä. Kylmällä säällä (< 15 C) on käytettävä hitaampia nopeuksia. Siirtonopeus (Button rate) (numero 6) Paina numero 6, muuttaaksesi putken N-S-E-W-näppäimillä tehtävän ohjauksen siirtonopeutta: 0,25, 0,5, 1, 12, 64, 600 tai Nopeus vaihtuu joka kerta, kun painat näppäintä tai +-näppäintä. Kylmällä säällä (< 15 C) on käytettävä hitaampia nopeuksia. Ohjausnopeus (Guiding rate) (numero 7) Paina 7 muuttaaksesi ohjausnopeutta autoguide-toiminnossa: 0,25, 0,5 tai 1. Tämä määrittelee korjausnopeuden kun auto-guide tai tietokoneohjaus korjaa kaukoputken suuntaa. Valinta muuttuu joka kerta, kun painat näppäintä. Seurantanopeus (Tracking rate) (numero 8) Paina 8 säätääksesi seurantanopeutta: Side (Siderals, tähtitaivas) Sol (Solar, Aurinko) Lun (Luna, Kuu) Stop (seis) Planeetoille käytetään tähtitaivaan nopeutta, sillä ne liikkuvat niin hitaasti suhteessa tähtiin, että ne eivät tarvitse omaa seurantanopeutta. Kuu liikkuu oman leveytensä verran tunnissa tähtien suhteen, joten sille on käytettävä omaa seurantanopeutta. Aurinko liikkuu keskimäärin hieman alle asteen vuorokaudessa, joka sekin on sen verran tähtitaivaan liikenopeudesta poikkeava, että tarvitsee oman seurantanopeutensa. Seurantanopeuden voit valita joko ennen tai jälkeen kohteeseen suuntaamista. Sivu 17

18 Kohdevalikko (Object Menu) Kohteen etsintä ja seuranta Valitse Päävalikosta Kohde-valikko (Objects Menu)(numero 1). <=Object RA/DEC=> 1=M 4=Sol 7=R/D 2=NGC 5=Strs 8=Tour 3=IC 6=More 9=AlAz Valittuasi kohteen paina Goto-näppäintä, jos näytössä ei kerrota kohteen olevan horisontin alapuolella tai ei ole turvallisella seurannan alueella. Seuraavan kohteen valintaan pääsee painamalla kerran tai kaksi Menu-näppäintä. M, NGC ja IC-kohteet (numerot 1, 2 ja 3) Kohteet ovat kirkkaimpia ja tunnetuimpia luetteloissa esiintyviä kohteita. Messier-luettelossa on 110, NGCluettelossa (New General Catalog) on 7840 ja IC-luettelossa (Index Catalog) on 5386 kohdetta. 1. Mene kohdevalikkoon (Objects Menu) 2. Valitse M, NGC tai IC-kohdeluettelo valitsemalla niitä vastaava numeronäppäin (esimerkiksi M = 1) 3. Näppäile kohteen luettelonumero 4. Valitse toiminto a. Aloita kohdistaminen goto-näppäimellä b. Paina NEXT>-näppäin katsoaksesi ensin kohteen tiedot ja sen jälkeen Goto-näppäintä suunnataksesi kaukoputken siihen. c. Jos kohde ei ole aivan kuvakentän keskellä tee kohdistus (Re-Calibrate) painamalla RA/DEC REV -näppäintä käsiohjaimen oikeassa alakulmassa ja valitsemalla 9=Re-Calibrate. d. Paina MENU-näppäintä palataksesi kohde-valikkoon. Aurinkokunnan kohteet (Sol) (numero 4) Aurinkokunnan kohteita ovat Auringon ja Kuun lisäksi planeetat ja kääpiöplaneetoista Pluto. Muiden kohteiden, kuten asteroidien ja komeettojen havaitsemiseen tarvitset kohteiden koordinaatit, joiden käyttämistä on käsitelty jäljempänä kohdassa omat koordinaatit. 1. Valitse numeronäppäimillä valitsemasi kohde (1 Aurinko, 2 Kuu, 3 Merkurius, 4 Venus, 5 Mars, 6 Jupiter, 7 Saturnus, 8 Uranus, 9 Neptunus, 0 Pluto). Kohteen koordinaatit ilmestyvät näytölle. Jos kohde on horisontin alapuolella, näytöllä kerrotaan siitä (näyttämättä koordinaatteja). 2. Paina Goto-näppäintä, jolloin kaukoputki ohjautuu kohteeseen. Menu-näppäimellä pääset poistumaan valinnasta. Sivu 18

19 Nimetyt tähdet Strs (numero 5) Kirkkaimmilla on yleisesti käytettyjä nimiä, joista suurin osa on periytynyt arabeilta. Katso alkuperäisen manuaalin liitteistä listaa näistä nimistä. 1. Valitse listasta <PREV tai NEXT>-näppimillä kohde. Pitämällä näppäintä alhaalla listan kiertyy nopeasti näytöllä. Paina tähden nimeä vastaavaa numeronäppäintä. Tähden koordinaatit (RA ja DEC) ilmestyvät näytölle 2. Paina Goto-näppäintä, jolloin kaukoputki suunnataan kohteeseen. a. Jos kohde ei ole aivan kuvakentän keskellä tee kohdistus (Re-Calibrate) painamalla RA/DEC REV -näppäintä käsiohjaimen oikeassa alakulmassa ja valitsemalla 9=Re-Calibrate. 3. NEXT>-näppäimellä siirrytään synkronointi-valikkoon, <PREV-näppäimellä valitaan toinen tähti ja MENU-näppäimellä palataan kohde-valikkoon. Lisää kohteita -valikko (More Object Menu) (Numero 6) Valitse jokin alla esitellyistä valinnoista Abell-galaksijoukot (numero 1) Tietokannassa on kaikkiaan kpl Abell-galaksijoukkoa (ei kuitenkaan kaikkia mahdollisia joukkoja). 1. Syötä Abell-joukon numero 2. Valitse Goto suunnataksesi kaukoputken kohteeseen a. Jos kohde ei ole aivan kuvakentän keskellä tee kohdistus (Re-Calibrate) painamalla RA/DEC REV -näppäintä käsiohjaimen oikeassa alakulmassa ja valitsemalla 9=Re-Calibrate. 3. NEXT> näyttää kohteen tiedot ja NEXT> siirryt synkronointi-valikkoon, <PREV-näppäimellä valitaan toinen tähti ja MENU-näppäimellä palataan kohde-valikkoon. ADS Kaksoistähdet (Aitken kaksoistähtiluettelo) (numero 2) Tietokannassa on 215 kpl suosituinta kaksoistähteä. Katso englanninkielisen manuaalin liitettä G. 1. Selaa <PREV ja NEXT>-näppäimillä tähdistölistaa. Valitse näkyvillä oleva tähdistö a. Paina numeronäppäintä 6 tai 0 selataksesi tähtilistaa, jotka sijaitsevat valitsemassasi tähdistössä. 2. Valitse kaksoistähti. Näytölle kerrotaan tähtien välinen etäisyys, tähdistö ja kohteen tyyppi. Tähtien välinen etäisyys voi muuttua aikaa myöten. 3. Paina GOTO, jolloin kaukoputki suuntautuu kohteeseen, NEXT> siirryt synkronointiin, <PREV näytöllä kerrotaan kohteen koordinaatit (RA ja DEC), Menu poistut valikosta. Etsi kohde (Search) (numero 3) tyypin, kirkkauden, luettelon joko koko taivaalta tai näkyvissä olevista tähdistöistä. 1. Kavenna etsintäaluetta Sivu 19

20 a. Alue, valitse 1 (All Sky) vaihtaaksesi etsintäaluetta koko taivaan ja nykyisen tähdistön välillä. b. Tyyppi, paina 2 (All) valitaksesi eri vaihtoehtoehdoista: Kaikki (All), galaksit (Galaxy), avoimet tähtijoukot (Open Clus), pallomaiset tähtijoukot (Glob Clus), planetaariset sumut (Planetary nebula), kaksoistähdet (Dbl.Star). c. Kirkkaus, paina 3 (Mag) valitaksesi kirkkauden 1 20 m välillä. Kohdista valinta pienimmän kirkkauden kohteisiin, joita voi kaukoputkella tai olosuhteista johtuen nähdä. Valinta tehdään pyöristetyn arvon mukaan, jolloin valintaan saattaa tulla mukaan myös kohteita jotka ovat 0,5 m himmeämpiä kuin valitsemasi raja. Jos kohteen kirkkautta ei ole tiedossa, sen arvoksi on merkitty 0. Näin ollen se tulee mukaan valintaan. d. Tietokanta tai luettelo, paina 4 (DB) valitaksesi luetteto: Messier (Mess), NGC tai ICluettelot. e. Paina GOTO. Näytöllä näytetään teksti Searching (etsintä). i. Näytöllä esitetään ensimmäinen etsitty kohde ii. Jos kohteita ei löytynyt Etsintä-valikko (Search Menu) ilmaantuu näytölle iii. Etsintä voi kestää yli 0,5 minuuttia tai jopa pidempään, jos etsitään suuresta tietokannasta, kuten NGC-kohteita. f. Paina Goto jos haluta kaukoputken suuntautuvan kohteeseen ja kohteen tiedot näytetään. Paina NEXT> siirtyäksesi synkronointiin tai <PREV katsoaksesi kohteen koordinaatit (RA ja DEC). g. Paina MENU, jolloin seuraavan löydetyn kohde nimi tulee näytölle. Jos löydettyjä kohteita on enemmän MENU-näppäimen painaminen tuo kunkin vuorollaan näytölle. Jos enempää kohteita ei ole, siirrytään etsintä-valikkoon. h. Paina MENU siirtyäksesi kohde-valikkoon. Mitä juuri nyt -toiminne (numero 4) 1. Paina NEXT>, jolloin etsitään horisontin yläpuolella olevia satunnaisia kohteita Messier- NGC ja ICluetteloiden kohteista. Toiminne vaatii paljon laskentakapasiteettia, joiden aikana näyttö saattaa jäätyä. Se on kuitenkin normaalia. 2. Tyypilliset valinnan tuloksena näytöllä kerrotaan kohteen luettelotunnus, kirkkaus, kohteen tyyppi ja tähdistö. 3. Paina Goto-näppäintä suunnataksesi kaukoputki kohteeseen tai NEXT>-näppäintä siirtyäksesi seuraavaan. Omat koordinaatit (R/D)(numero 7) Tässä valikossa voit suunnata kaukoputken mihin tahansa kohteeseen jos tiedä sen koordinaatit. Tämä on erittäin kätevään jos kohde on komeetta, supernova, asteroidi tai mikä tahansa kohde, joka ei esiinny tietokannassa. 1. Nykyiset koordinaatit ilmaantuvat näytölle. 2. Syötä koordinaatit (RA ja DEC), paina NEXT> ohittaaksesi mikä tahansa numeron jota et halua muuttaa. Paina <PREV jos haluat korjata virhesyötteen. Vaihda + tai - ± -näppäimellä. Sivu 20

21 3. Paina Goto-näppäintä suunnataksesi kaukoputken kohteeseen, Paina MENU poistuaksesi valinnasta. Kun kaukoputken suuntautuminen on valmis, paina MENU palataksesi Kohde-valikkoon, NEXT>-näimellä saat kohteen koordinaatit näytölle. Kiertuevalikko (Tour Menu) (numero 8) Bayerin tähtien nimiöinti tähdistöittäin (numero 1) Valinta esittelee kirkkaimmat tähdet tähdistöittäin. 1. Valitse tähti/tähdistö (1=Stars/Constell.). Näyttö kertoo tunnistetun tähdistön, johon kaukoputki on suuntautuneena ja tarjoaa valittavaksi tähtikohteita kreikkalaisella kirjaimella (Bayerin nimiöinti). Katso englanninkielisen manuaalin liitettä E ja liitettä H. a. Käytä <PREV ja NEXT>-nppäimiä selataksesi tähdistö-listaa. Valitse näkyvissä oleva tähdistö. b. Paina 6 tai 0 selataksesi valitsemasi tähdistön tähti-listaa. 2. Valitse tähti. Näytöllä kerrotaan kohteen kirkkaus. 3. Paina Goto-näppäintäsuunnataksesi kaukoputken kohteeseen, NEXT>-näppäintä siirtyäksesi synkronointiin, <PREV-näppäimellä saat näyttöön tähden koordinaatit (RA ja DEC) ja MENUnäppäimellä poistut valikosta. Kierros tähdistön kohteissa (numero 2) Jos havaitse jonkin tähdistön kohdetta niin voit haluta tietää mitä mahdollisia muita (Messier, NGC tai IC) kohteita samalla alueella on. 1. Valitse Kohde/Tähdistö (2=Objects/Constell, numero 2). Näytöllä kerrotaan tähdistö, johon kaukoputki on suunnattu ja tarjoaa kohteita tästä tähdistöstä. 2. Käytä <PREV tai NEXT>-näppäimiä selataksesi aakkosjärjestyksessä (englanniksi) olevaa tähdistölistaa. Valitse näkyvissä oleva tähdistö. 3. Paina 6 tai 0 selataksesi kohdeluetteloa näkyvissä olevasta tähdistöstä. 4. Valitse kohde, näytöllä kerrotaan kohteen tietoja kuten kirkkaus, kohteen tyyppi ja tähdistö 5. Paina Goto suunnataksesi kaukoputken kohteeseen, NEXT> siirry synkronointiin tai <PREV nähdäksesi kohteen koordinaatit (RA ja DEC). Yleisesti käytetyt kohteiden nimet (numero 3) Monikaan ei pysty muistamaan kohteiden luettelonumeroita (kuin korkeintaan joistakin), mutta pystyy muistamaan kohteiden yleisesti käytetyt nimet. Voit katsoa 100 suosituimman kohteet nimet seuraavasti Sivu 21

22 1. Valitse yleiset nimet (3=Common Obj. Names) 2. Käytä <PREV ja NEXT> -näppäimiä selataksesi listaa 3. Valitse kohde. Näytöllä kerrotaan kohteen kirkkaus, tyyppi ja tähdistö missä se sijaitsee 4. Paina Goto-näppäintä aloittaaksesi kaukoputken suuntautumisen. NEXT>-näppäimellä siirryt synkronointi-valintaan tai <PREV-näppäimellä saat näkyville kohteen koordinaatit (RA ja DEC). Omat horisontaaliset koordinaatit (numero 9) Tämä valinta on erityisen kätevä jos tiedät kohteen koordinaatit (ALT ja AZ), tai jos haluat ottaa pimeäkuvan (dark frame) tai katsella jotakin maakohdetta ilman seurantaa. 1. Kohde-valinnassa valitse AlAz 2. Syötä koordinaatit (ALT ja AZ) 3. Paina Goto-näppäintäsuunnataksesi kaukoputkenkohteeseen. MENU-näppäimellä poistut valinnasta, <PREV-näppämellä voi palata edelliseen valikkoon korjataksesi syötettä. Varoitus Auringon läheisyydestä Katsellessasi kohteita Auringon läheisyydessä, tulee noudattaa erityistä varovaisuutta, jotta silmät eivät vahingoittuisi. Jos kohde on Aurinko tai alle 15 etäisyydellä siitä, käsiohjaimen näytöllä annetaan varoitus: WARNING: Looking at or near the SUN can DAMAGE yours eyes. GOTO/Menu=Exit Aurinkoa katsoessasi varmistu, että asianmukainen aurinkosuodin on kiinnitetty kaukoputkeen. Älä käytä okulaariin kiinnitettävää suodatinta tai reikiintynyttä tai vaurioitunutta aurinko-suodatinta tai AstroSolarkalvoa! Jos katsot muita kohteita, varmistu aurinkosuodattimella varustetusta etsimestä, että kaukoputki ei ole (vahingossa) suuntautunut Aurinkoon. Sivu 22

23 Asetus valikko (Setup Menus) (numero 2) Valikon tarjoamia tominteita tarvitsee käyttää suhteellisen harvoin lukuun ottamatta kaukoputken pysäköintiasentoon palauttaminen. Tavallisessa käytössä näitä toiminteita ei tarvitse käyttää ja jos tarve ilmenee, neuvottele niiden käytöstä tähtitorninhoitajan kanssa. 1=Location & Time 2=Mount Move Limits 3=Keypad Options 4=Park / Mount Opt. Paikka ja aika valikko (Locatioins & Time Menu) (numero 1) Jos muutat mitä tahansa asetusarvoa, muista hyväksyä muutos painamalla Goto-näppäintä. Käsiohjain kuittaa syötön tallentuneeksi äänimerkillä. Ilman Goto-näppäimen painamista muutosta ei tapahdu. Aseta paikka (Set Site Location) (numero 1) Valinnasta syötetään havaintopaikan koordinaatit ja aika vyöhyke. Tähtitornin koordinaatit on syötetty muistipaikkaan 1. Aseta päivämäärä ja aika (Set Date & Time) (numero 2) Valinnasta syötetään kellonaika, päivämäärä, kesäaika (1= kesäaika, 0=talviaika). Tarkista aika ja muuta asetukset (Get Time/Loc FrMount) (numero 3) Jos käytät ulkoista tietokonetta kaukoputken hallintaan, jalusta ja käsiohjaimessa voi olla erilaiset paikka ja aika-asetukset. Toiminnolla synkronoidaan käsiohjaimen käyttämät arvot viimeksi käytettyihin arvoihin, jotka oli siirretty tietokoneesta sarjakaapelilla (RS-232) jalustaan. Toiminnon hyvä puoli on, että tietokoneen voi helposti synkronoida atomikellojen tai GPS -tarkkuuteen. Valinnan jälkeen käsiohjain näyttää jalustasta saamansa tiedot. Huomaa, että et voi muuttaa aika-asetuksia käsiohjaimesta jos olet valinnut Get Time/Loc Fr Mnt. Jos niissä on päivittämisen tarvetta, tee valinta Get Time /Loc Fr Mnt uudelleen. Jalustan liikehallinnan valikko (Mount Move Limits) (numero 2) Jalustassa esiintyvä vapaaliike (engl. Backlash) johtuu valmistuksessa tarpeellisista välyksistä, jotka on määritelty toleranssistandardeissa. Vapaaliike voi johtua suoraan välyksistä mutta myös asentokooderin erotuskyvyn rajallisuudesta. Usein nämä kaksi syytä yhdistyvät ja se näkyy pienenä viiveenä kaukoputkea ohjattaessa käsiohjaimella. Rektaskension vapaaliike (RA Backlash) (numero 1) Koska RA-moottori on käynnissä jatkuvasti, jalustassa ei ole vapaaliikettä tai viivettä rektaskensioakselilla, kun nopeudeksi on valittu 0,25 1. Vapaaliike tulee havaittavaksi 12 ja 64 liikenopeuksilla. Näissä tapauksissa vapaaliike näkyy pienenä viiveenä vaihdettaessa liikesuuntaa. Sivu 23

24 Suuremmilla nopeuksilla käsiohjain generoi ylimääräisiä korjauspulsseja, jotta vapaaliike jäisi mahdollisimman lyhytaikaiseksi. 1. Päävalikossa paina 6=B, jolloin nopeuta N-S-E-W-näppäintimintoja. Painamalla jatkuvasti 6:sta voit selata eri nopeusvaihtoehtoja. Pääset näppäinnopeus valikkoon mistä vain painamalla + - näppäintä. 2. Valitse 12 tai sitä suurempi nopeus. Suosituksena on 12 koska se on helpoin arvioitava. 3. Valitse asetusvalikko (Setup) päävalikosta. 4. Valitse jalustan liikehallinnan valikko asetusvalikosta. 5. Paina 1=RA Backlash. Jos painat jatkuvasti 1:stä, numerot vaihtuvat 0 9 välillä. Arvolla nolla ei tehdä korjausta ja arvolla 9 on melko varmasti ylikorjaus. 6. Pysähdy valikossa arvoon 3 (tai mihin tahansa arvoon). On suositeltavaa aloittaa korjaus arvosta Kun katsot tähteä suurella suurennuksella, käytä E-W-näppäimiä testataksesi asetusta 12. Kun oikeasuuruinen vapaaliikkeen korjaus arvo on asetuttu, tähti pysähtyy heti näppäimen vapauttamisen jälkeen. Liian korkealla arvolla tähti hyppää hieman taaksepäin. Jos näin tapahtuu, valitse edellinen alempi arvo. 8. Toista prosessia, kasvata tai vähennä Ra vapaanliikkeen asetusta 1:llä 9. Arvo pysyy muistissa ja sitä ei tarvitse asettaa uudelleen. Rektaskension ja deklinaation vapaaliike asetus pidetään käsiohjaimen muistissa. Joka kerta kun käynnistät jalustan käsiohjaimen ollessa kytkettynä, arvot siirretään GTO-ohjauselektroniikalle. Vapaanliikkeen määrä vaihtelee kuormasta ja kaukoputken asennosta riippuen. Se ei milloinkaan voi olla aivan tarkkaan asteltu, joten liikkeessä on aina pieni viive tai ylikorjaus. Deklinaation vapaaliike (DEC Backlash) (numero 2) Deklinaation akselilla tapahtuva vapaa liike ei ole aivan yhtä selvästi ilmenevä kuin mitä se on rektaskensioakselilla. Tavallisesti kohteiden vaeltaminen tapahtuu myös vain yhteen suuntaan, joten korjaustakin tarvitaan vain yleensä yhteen suuntaa. Joskus kuitenkin joudutaan tilanteeseen, että korjausliikkeitä tehdään molempiin suuntiin ja silloin vapaaliike yleensä ilmenee. Vapaaliike on kuitenkin hyvin yksilöllistä ja sen korjaamiseen käytetään nopeita ylimääräisiä korjausimpulsseja. Pulssien määrä voi vaihdella 0 9 välillä. 1. Päävalikossa paina 6=B, jolloin nopeuta N-S-E-W-näppäintimintoja. Painamalla jatkuvasti 6:sta voit selata eri nopeusvaihtoehtoja. Pääset näppäinnopeus valikkoon mistä vain painamalla + -näppäintä. 2. Valitse Valitse asetusvalikko päävalikosta 4. Valitse jalustan liikehallinnan valikko asetusvalikosta. 5. Paina 2=DEC Backlash, jos painat näppäintä jatkuvasti arvot tulevat vaihtelemaan 0 9 välillä. 6. Valitse arvo 3 (tai mikä tahansa muu arvo), suositus on aloittaa säätö arvolla Kun katsot tähteä suurella suurennuksella, käytä N-S-näppäimiä testataksesi arvon 0.25 toiminta. Jos asetettu arvo on oikea, kaukoputki liikahtaa melkein välittömästi vastakkaiseen suuntaan. 8. Toista prosessia kasvattamalla Dec Backlash asetusta arvolla Arvo tulee säilymään muistissa ja sitä ei tarvitse asetella uudestaan. Sivu 24

25 Tavallisesti Dec Backlash-säätöä tarvitaan kasin tapahtuvassa kaukoputken ohjauksessa valokuvaamisen aikana. Erilaista säätöä voidaan tarvita eri osissa taivasta. Turvavyöhyke (Safe Zone) (numero 3) Turvavyöhykettä ei ole määritelty. Tästä syystä käyttäjien pitää olla erityisen tarkkaavaisia, jotta kaukoputki tai siihen liitetyt laitteet eivät törmäisi pilariin kaukoputken suuntaa muutettaessa. Jos tarvetta ilmenee, englanninkielisessä manuaalissa on ohjeet turvavyöhykkeen määrittämiseksi. Vapaan horisontin määritys (Horizons limit) (numero 4) Tampereen Ursan tähtitornilla ei ole horisontissa sellaisia esteitä, joiden huomioonottaminen olisi aivan välttämätöntä. Jos kuitenkin jostakin syystä rajoitusta tarvittaisiin, niin ohjeet löytyvät englanninkielisestä manuaalista. Käsiohjaimen asetukset (Keypad Options) (numero 3) Käsiohjaimen asetuksia voi joutua säätämään havaintojen aluksi, joskaan ei usein. Valinnat ovat: Käynnistyminen (Auto-Connect) (numero 1) Tämä asetus määrää kuinka käsiohjain käynnistyy kun laitteistoon käynnistetään. Paina numero 1 jos joudut vaihtamaan asetusta. Vaihtoehdot ovat Yes normaali käynnistys jolloin käsiohjain siirtyy suoraan päävalikkoon EXT ohjain elektroniikka odottaa ulkoista tietokone tms. vastaavaa ohjausta NO ohjain siirtyy valikkoon jossa syötetään uudet tiedot havaintopaikasta tai aloitetaan uudelleen suuntaus, kalibrointi tai synkronointi. Asetusta ei yleensä tarvitse käyttää tähtitornilla. Ristikon kirkkauden säätö (Reticle Illuminator Adjustment) (numero 2/3) Voit käyttää jalustan elektroniikkaa säädettävänä virtalähteenä valaistaksesi okulaarin ristikon ja säätää sen kirkkautta käsiohjaimesta näppäimillä 2 j 3. Näppäin 2 himmentää ja näppäin 3 kirkastaa ristikkoa. Tarkennuksen säätö (Focus Adjustment)(numero 4) Jos käytät tarkennuslaitetta, jonka käyttöjännite on 6 9 V tasavirtaa, voi käyttää jalustan elektroniikkaa säädettävänä virtalähteenä ja ohjata tarkennusta. Huomaa, että säätö toimii vain tasavirtamoottorilla varustetussa tarkennuslaitteessa. Kytke oikeanlainen kaapeli elektroniikkakotelon ja tarkennuslaitteen välille Pidä tarkennus-näppäintä (4=Focus) painettuna ja paina <PREV tai NEXT>-näppäimiä tarkentaaksesi kuvaa Voit muuttaa tarkentumisnopeutta painamalla numeroa 4 (4=Focus), jolloin nopeus vaihtuu hitaan ja nopean (Low or High) välillä. Joissakin tarkennuslaitteissa hidas-säätö ei toimi. Sivu 25

26 Huomaa, että joissakin tietokoneohjelmissa on mahdollista säätää tarkennusta ohjelmallisesti. Tällöin paras vaihtoehto on käyttää jompaakumpaa vaihtoehtoa mutta ei molempia. Käsiohjaimen päivitys (Keypad Update Menu) (numero 5) Käsiohjainta ei tarvitse päivittää normaalikäytössä. Valinta myös palauttaa käsiohjaimelle tehdasasetukset, joten sitä ei pidä käyttää muutoin kun pakottavassa tilanteessa ja silloinkin vain tähtitorninhoitajan luvalla ja valvonnassa. Jos päädyit tähän valikkoon vahingossa, poistu siitä Menu-näppäimellä Numerolla 1 (1=Reset Keypad) kaikki käsiohjaimeen tallennetut tiedot nollautuvat. Pysäköinti ja jalustan säätövalikko (Park/Mount Options Menu) Pysäköinti (1, 2, 3=Mount Park) (numerot 1, 2 ja 3) Pysäköintiin käytetään asentoa 3, joka rasittaa jalustan kiinnityksiä ja laakereita kaikkein vähiten. Suuntausvalikko (Calibrate Menu) (numero 4) Jalustan uudelleen suuntaaminen 1= N Polar Calibrate jalustan suuntaaminen Pohjantähden ja jonkin toisen tähden avulla 2=2 Star Calbrate jalustan suuntaaminen kahden vapaavalintaisen tähden avulla Tähtitornilla uudelleen suuntaamista ei tarvitse tehdä, sillä jalusta on pysyvästi kiinnitetty kannatinpilariin. Jos ja kun tarvitaan säätöä suuntaustarkkuuden parantamiseen, käytetään synkronointia. Jalustan tyyppi (Mount Type) (numero 5) Tähtitornin jalustan tyyppi on AP900 ja sitä ei saa muuttaa! Sivu 26

27 Työkaluvalikko (Tools Menu) (numero 3) Työkaluvalikossa on muutama käyttökelpoisia sovellutuksia. 1=PEM 2=Smart Guide 3= Photo Timer 0=Status Jaksollisten virheiden korjaus (Pem Setup) (numero 1) Tähtivalokuvaus, riippumatta menetelmästä, vaatii jalustan tarkan suuntauksen, jotta lopputuloksena olisivat neulan tarkat kuvat. Tämä korjausoperaatio tehdään yleensä yhden kerran vuosiksi ja tavallisessa käyttötilanteessa siihen ei tarvitse puuttua. Ohjeet korjauksen tekemiseen löytyvät jalusta englanninkielisestä manuaalista. Suurin osa jaksollisista virheistä aiheutuu matoruuvin ja RA-akselin hammasrattaan äärimmäisen pienistä valmistusvirheistä. Onneksi ne toistuvat aina samoissa akselin ja hammasrattaan asennoissa. Näin ollen virheasennot voidaan tallentaa jalustan elektroniseen muistiin ja sen perusteella tehdään tarvittavat korjaukset kaukoputken ohjaukseen. Korjausohjelman ajaminen vaatii noin 7 minuuttia. Älykäs ohjaus (Smart Guide) (numero 2) Älykäs ohjaus on tarkoitettu korjaamaan niitä virheitä, joita syntyy kohteen (esimerkiksi asteroidi, komeetta tai ilmakehän refraktion aiheuttama virhe) liikkumisesta tähtitaivaan suhteen. Jotta voisit käyttää älykästä ohjausta, tarvitset joko CCD-kameran tai ristikolla varustetun okulaarin, ja PEM-korjaus tulee olla käytössä. Auto-guidaus on kuitenkin tarkempi menetelmä tämänlaatuisten suuntausvirheiden korjaamiseen tavanomaisilla kohteilla. Lisätietoja älykkäästä ohjauksesta saat englanninkielisestä manuaalista. Valokuvauskello (Photo Timer) (numero 3) Valokuvauskello muistuttaa milloin valotusaika on kulunut. 1. Valitse Valokuvauskello 2. Syötä valotusajan arvot: tunnit, minuutit ja sekunnit. Kello käynnistyy syötöstä. 3. Kun laskenta saavuttaa arvon 0, käsiohjain antaa äänimerkin ja näytössä luvut ovat negatiivisia 4. Painamalla Menu-näppäintä keskeytät laskennan. Status (numero 4) Jos jalusta jostakin syystä lakkaa toimimasta, voit saada vihjettä mahdollisesta viasta statuspäivityksestä. Näytöllä kerrotaan myös ohjelmakoodin tason ja tietokannan numero. Kun painat 0=Status työkaluvalikossa, saat näytölle kehotuksen Press North Key to check mount satus eli paina N-näppäintä tarkistaaksesi jalustan statuksen. Tämän jälkeen käsiohjain tarkistaa moottorit 64 Sivu 27

28 siirtymänopeudella (huomaa, että siirtonopeus muuttuu arvoon 64 ) saat joitakin ilmoituksia näyttöön, jotka voivat olla: Code level version # (käsiohjaimen versionumero, vertaa siihen mikä pitäisi olla) DB level version # (viittaus tietokantaan) All System Go (kaikki järjestelmät toimivat) Motor Stalled moottori on pysähtynyt jostakin syystä, esimerkiksi moottorikaapelit ovat irronneet tai eivät ole oikein kytketty moottorikaapeli tai niiden liittimet ovat rikkoontuneet matopyörä on jumiutunut rikkoontunut hammaspyörä tai vierasesine vaihteistossa Parissa viimeisessä tapauksessa vika on yleensä sen verran vakava, että on syytä kääntyä valmistajan huollon puoleen asian korjaamiseksi. Kaapeli ja liitinvian ollessa kyseessä vian voi korjata uusimalla kaapelit tai liittimet. Takuu aikana kaikki tämän ryhmän viat on korjattava valmistajan huollossa, jotta takuuta ei menetettäisi. Tämä koskee myös käsiohjaimen pariston vaihtoa kolmen ensimmäisen vuoden aikana. Sen jälkeen pariston voi vaihtaa itse. Low Battery jos käytät (jostakin syystä) virtalähteenä 12 V akkua ja sen varaustila on matala ja jännite pudonnut alle 11 V. Sivu 28

29 Lisäohjeita eri tilanteisiin Kaukoputken pysäköinti Periaatteessa kaukoputki voidaan pysäyttää mihin tahansa asentoon katkaisemalla sähkön syöttö verkkolaitteesta. Tämä ei kuitenkaan ole suositeltavaa monestakin syystä, etenkään asentoon, jossa vastapaino on ylempänä kuin kaukoputki. Käytön jälkeen kaukoputki pysäköidään asentoon 3. Pysäköinti tapahtuu seuraavasti: 1. Mene päävalikosta asetusvalikkoon (Setup) ja siitä valintaan pysäköintivalikkoon (Park /Mount Opt). 2. Valitse pysäköinti asentoon 3. Asennot 1 ja 2 ovat mahdollisia mutta ei suositeltavia. 3. Kaukoputken siirryttyä pysäköintiasentoon, katkaise sähkönsyöttö verkkolaitteesta. Etenkin kesäaikana verkkolaitteen virtajohto pitäisi irrottaa pistorasiasta lähinnä salamoinnin aiheuttaman ylijännitevaaran vuoksi. 4. Pysäköinnistä seuraa se, että kun seuraavan kerran jalusta kytketään toimintaan, se odottaa saavansa ohjauskomennon etsiäkseen kohteen. Jos sähkön syöttö on vain katkaistu kaukoputken seuratessa kohdetta, seuranta jatkuu sähkönsyötön palatessa. Jos kaukoputkea siirtää ohjauselektroniikan ollessa virrattomana, uudelleen käynnistyksen jälkeen seuranta käynnistyy välittömästi. Jos näin tapahtuu, synkronointi tai kohdistus on välttämätöntä tehdä. Kohdistus (Re-Calibration) Jos kohde ei ole aivan keskellä kuvakenttää, siirry kohdistukseen. Kohdistusta voidaan käyttää myös parantamaan jalustan etsintätarkkuutta himmeän syvätaivaskohteen etsimisessä, valitsemalla varsinaisen kohteen lähistöllä (enintään etäisyydeltä) sijaitseva tunnistettavissa oleva tähti ja kohdistamalla siihen. Esimerkiksi Lyyran rengassumu löytyy helposti, jos kohdistat kaukoputken ensin Vega-tähteen ja sen jälkeen siirryt goto-toiminteella kohteeseen. 1. Kohdistus tehdään käsiohjaimen laatikossa säilytettävällä hiusristikolla varustetulla okulaarilla. Okulaarin hiusristikko tulee näkyville, kun sytytät led-valon ja säädät sen kirkkauden sopivaksi. 2. Valitse painikeohjausnopeudeksi 12 (kokemuksen ja suurennuksen mukaan) 3. Siirry havaintokohteeseen Goto-toiminteella. 4. Siirrä kohde kuvakentän keskelle (ristikkoon) N-S-E-W-näppäimillä. 5. Paina RA/DEC REV -näppäintä käsiohjaimen oikeassa alakulmassa 6. Näyttöön ilmaantuu valikko 7. Valitse 9=Re-Calibrate, jolloin jalusta kohdistaa itsensä suunnattuun kohteeseen. Sivu 29
