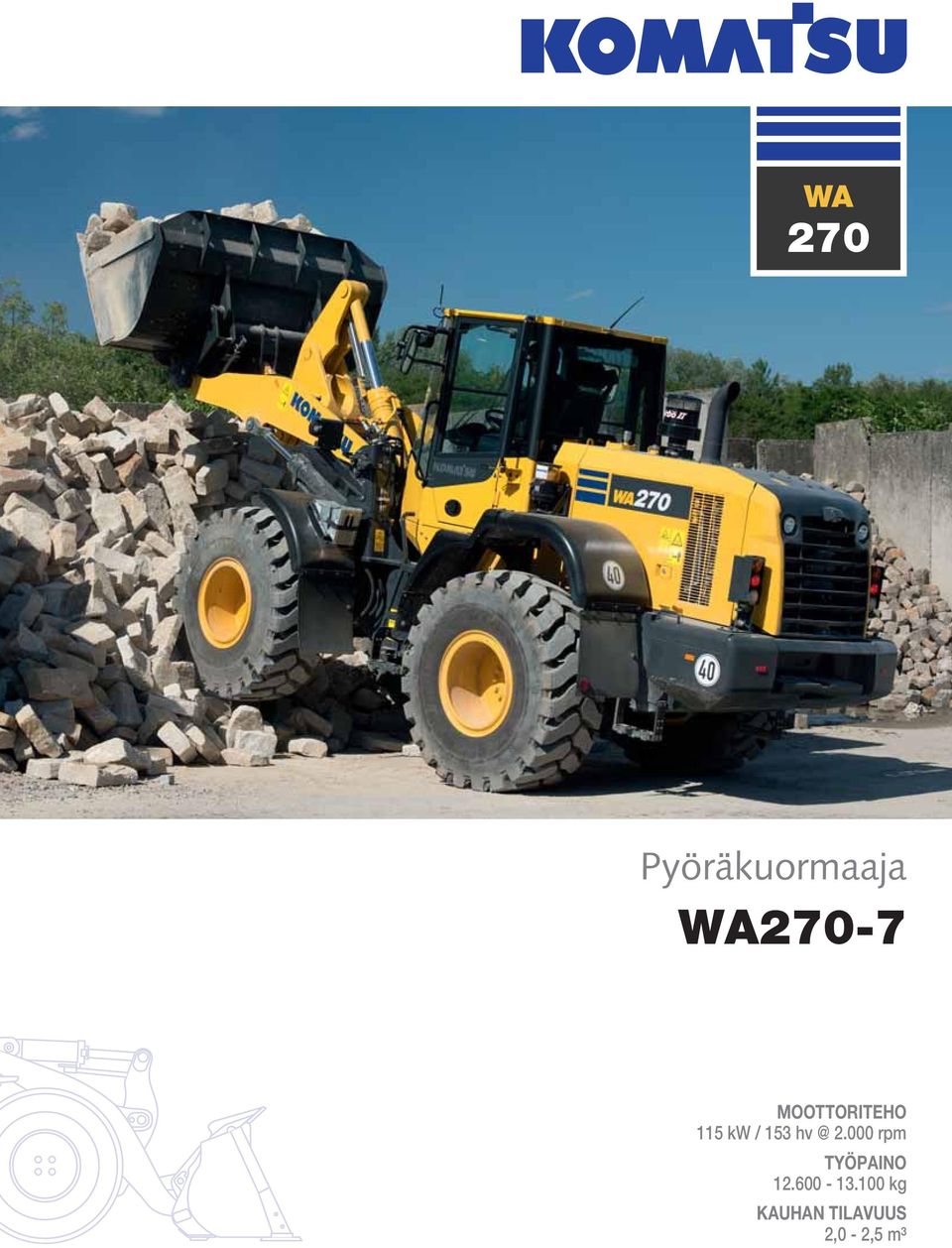

WA 270. Pyöräkuormaaja WA MOOTTORITEHO 115 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 2,0-2,5 m³

Transkriptio

1 WA 270 Pyöräkuormaaja WA270-7 MOOTTORITEHO 115 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 2,0-2,5 m³

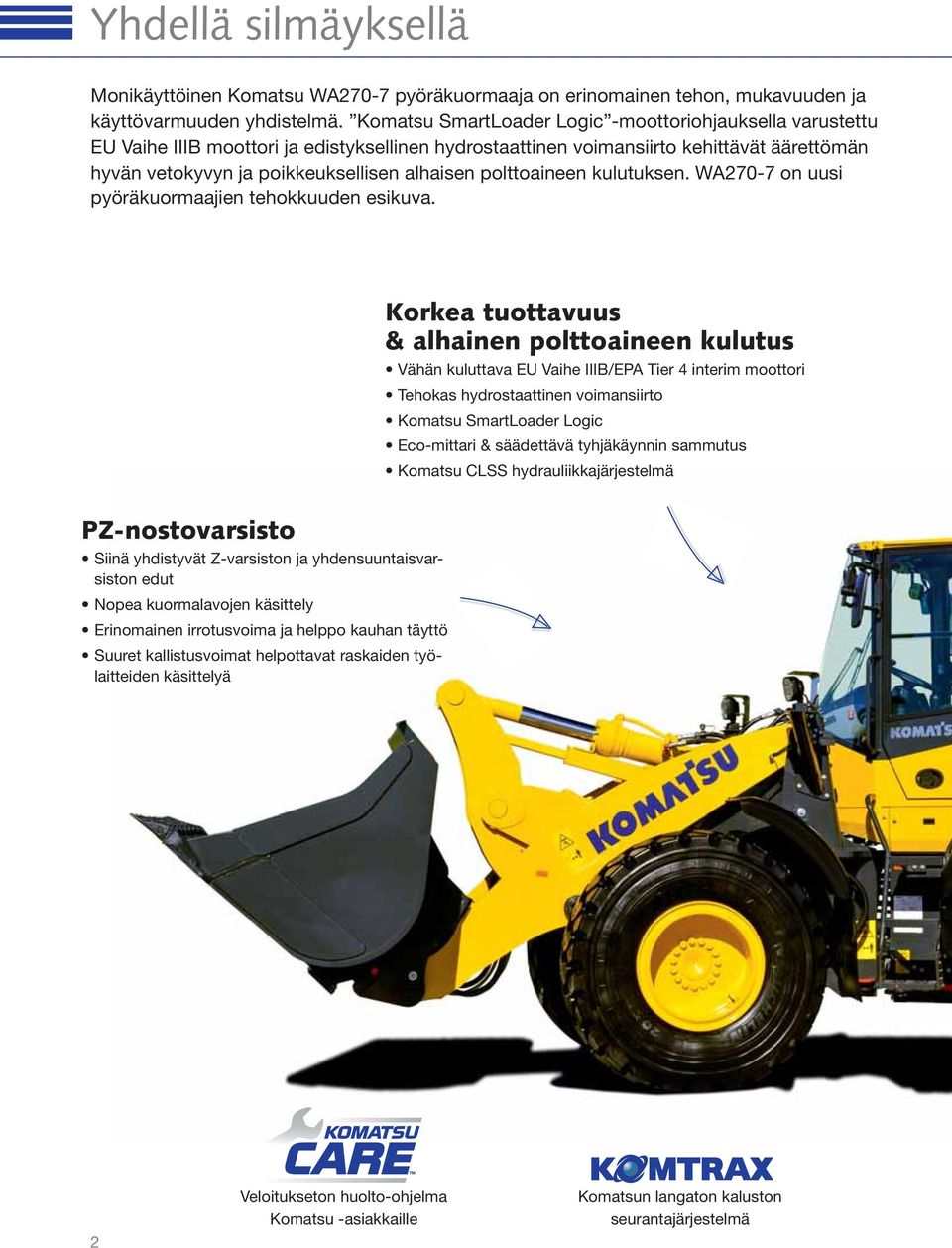

2 Yhdellä silmäyksellä Monikäyttöinen Komatsu WA270-7 pyöräkuormaaja on erinomainen tehon, mukavuuden ja käyttövarmuuden yhdistelmä. Komatsu SmartLoader Logic -moottoriohjauksella varustettu EU Vaihe IIIB moottori ja edistyksellinen hydrostaattinen voimansiirto kehittävät äärettömän hyvän vetokyvyn ja poikkeuksellisen alhaisen polttoaineen kulutuksen. WA270-7 on uusi pyöräkuormaajien tehokkuuden esikuva. PZ-nostovarsisto Siinä yhdistyvät Z-varsiston ja yhdensuuntaisvarsiston edut Nopea kuormalavojen käsittely Erinomainen irrotusvoima ja helppo kauhan täyttö Suuret kallistusvoimat helpottavat raskaiden työlaitteiden käsittelyä Korkea tuottavuus & alhainen polttoaineen kulutus Vähän kuluttava EU Vaihe IIIB/EPA Tier 4 interim moottori Tehokas hydrostaattinen voimansiirto Komatsu SmartLoader Logic Eco-mittari & säädettävä tyhjäkäynnin sammutus Komatsu CLSS hydrauliikkajärjestelmä 2 Veloitukseton huolto-ohjelma Komatsu -asiakkaille Komatsun langaton kaluston seurantajärjestelmä

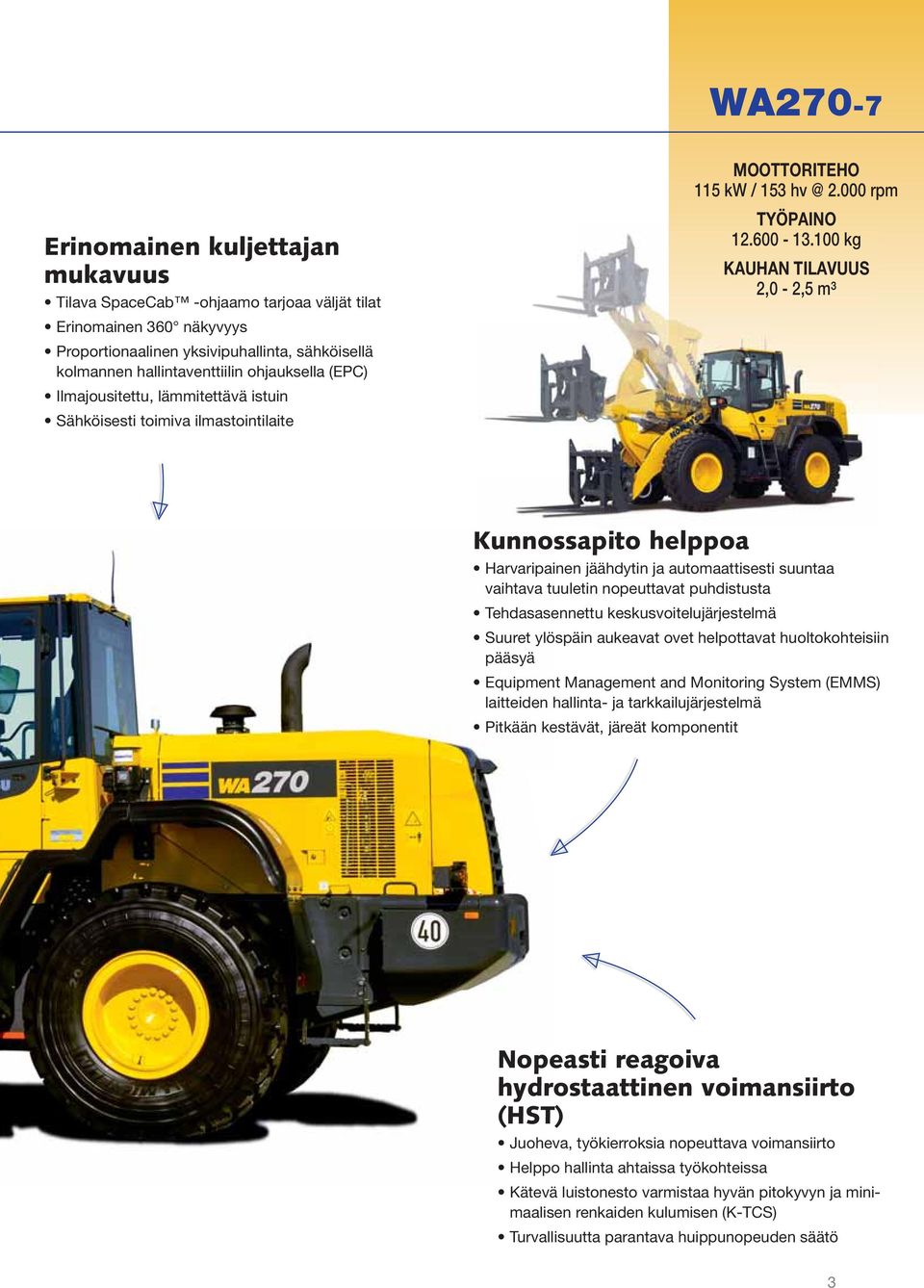

3 WA270-7 Erinomainen kuljettajan mukavuus Tilava SpaceCab -ohjaamo tarjoaa väljät tilat Erinomainen 360 näkyvyys Proportionaalinen yksivipuhallinta, sähköisellä kolmannen hallintaventtiilin ohjauksella (EPC) Ilmajousitettu, lämmitettävä istuin Sähköisesti toimiva ilmastointilaite MOOTTORITEHO 115 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 2,0-2,5 m³ Kunnossapito helppoa Harvaripainen jäähdytin ja automaattisesti suuntaa vaihtava tuuletin nopeuttavat puhdistusta Tehdasasennettu keskusvoitelujärjestelmä Suuret ylöspäin aukeavat ovet helpottavat huoltokohteisiin pääsyä Equipment Management and Monitoring System (EMMS) laitteiden hallinta- ja tarkkailujärjestelmä Pitkään kestävät, järeät komponentit Nopeasti reagoiva hydrostaattinen voimansiirto (HST) Juoheva, työkierroksia nopeuttava voimansiirto Helppo hallinta ahtaissa työkohteissa Kätevä luistonesto varmistaa hyvän pitokyvyn ja minimaalisen renkaiden kulumisen (K-TCS) Turvallisuutta parantava huippunopeuden säätö 3

4 Korkea tuottavuus & alhainen polttoaineen kulutus Komatsun uutta moottoriteknologiaa WA270-7 voimanlähteenä on EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävä ja 115 kw/153 hv tehon kehittävä Komatsu SAA6D107E-2 moottori. Turbon hydraulinen ohjain kehittää joka hetki optimaalisen ahtopaineen ja tekee moottorista erittäin herkän kaikissa kuormitustilanteissa. Komatsu SmartLoader Logic WA270-7 kuormaajan moottorissa on täysin automaattinen Komatsu SmartLoader Logic ohjausjärjestelmä. Normaaleja toimintoja häiritsemättä tämä teknologia vastaanottaa tietoja useilta koneessa olevilta tunnistimilta ja tuottaa optimaalisen vääntömomentin jokaista työvaihetta varten. Se rajoittaa vääntöä vähemmän vaativissa töissä ja alentaa polttoaineen kulutusta koneen työtehoa heikentämättä. Komatsun diesel hiukkassuodatin (KDPF) Komatsun suuritehoinen DPF hiukkassuodatin poistaa yli 90 % pakokaasujen hiukkasista. Suodattimeen kuuluu lisäksi polttoaineen ruiskutusjärjestelmään sijoitettu hapetuskatalysaattori, joka pystyy polttamaan suodatetut hiukkaset joko aktiivisella tai passiivisella takaisinkierrätyksellä vaikuttamatta millään tavoin koneen työskentelyyn. Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun säätyvägeometrinen turbo (KVGT) KVGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. KVGT EGR -jäähdytin KVGT Hapetuskatalysaattori Säätyvä suutin Elektroninen ohjausyksikkö Syöttöpumppu Nokisuodatin EGR -venttiili Jäähdytin KCCV Ruiskutussuutin Yhteispainejärjestelmä Enemmän polttoainetta säästävää teknologiaa WA270-7 mallin eco-mittari näyttää ohjaamon monitorissa aktiiviset suositukset polttoainesäästöjen maksimoimiseksi. Polttoaineen lisäsäästöä tarjoaa työ- ja ohjausjärjestelmän muuttuvatilavuuksinen mäntäpumppu, joka estää turhat öljyvirrat ja tuottaa tarkoin koneen kaikkien liikkeiden tarvitsemat öljymäärät. 4

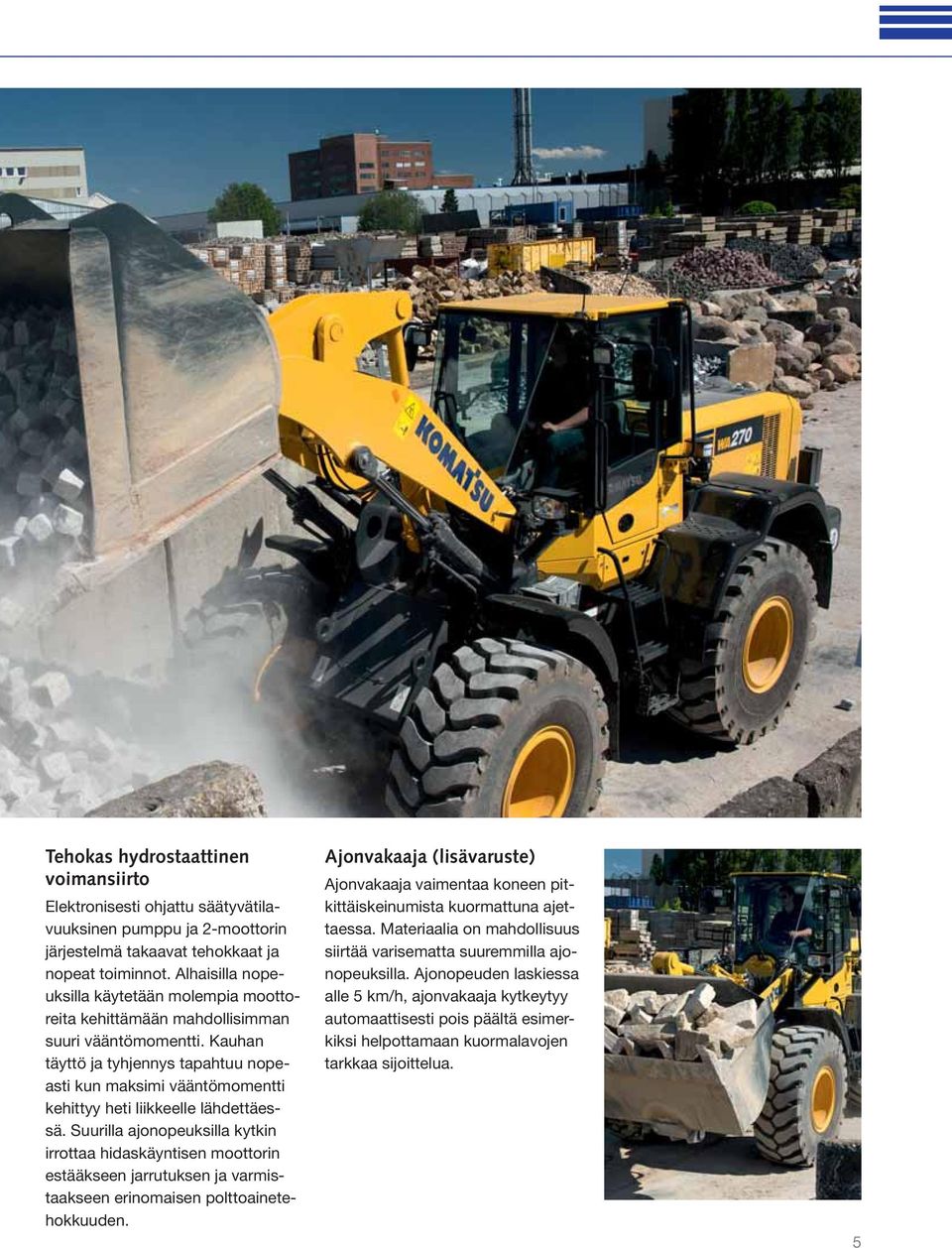

5 Tehokas hydrostaattinen voimansiirto Elektronisesti ohjattu säätyvätilavuuksinen pumppu ja 2-moottorin järjestelmä takaavat tehokkaat ja nopeat toiminnot. Alhaisilla nopeuksilla käytetään molempia moottoreita kehittämään mahdollisimman suuri vääntömomentti. Kauhan täyttö ja tyhjennys tapahtuu nopeasti kun maksimi vääntömomentti kehittyy heti liikkeelle lähdettäessä. Suurilla ajonopeuksilla kytkin irrottaa hidaskäyntisen moottorin estääkseen jarrutuksen ja varmistaakseen erinomaisen polttoainetehokkuuden. Ajonvakaaja (lisävaruste) Ajonvakaaja vaimentaa koneen pitkittäiskeinumista kuormattuna ajettaessa. Materiaalia on mahdollisuus siirtää varisematta suuremmilla ajonopeuksilla. Ajonopeuden laskiessa alle 5 km/h, ajonvakaaja kytkeytyy automaattisesti pois päältä esimerkiksi helpottamaan kuormalavojen tarkkaa sijoittelua. 5

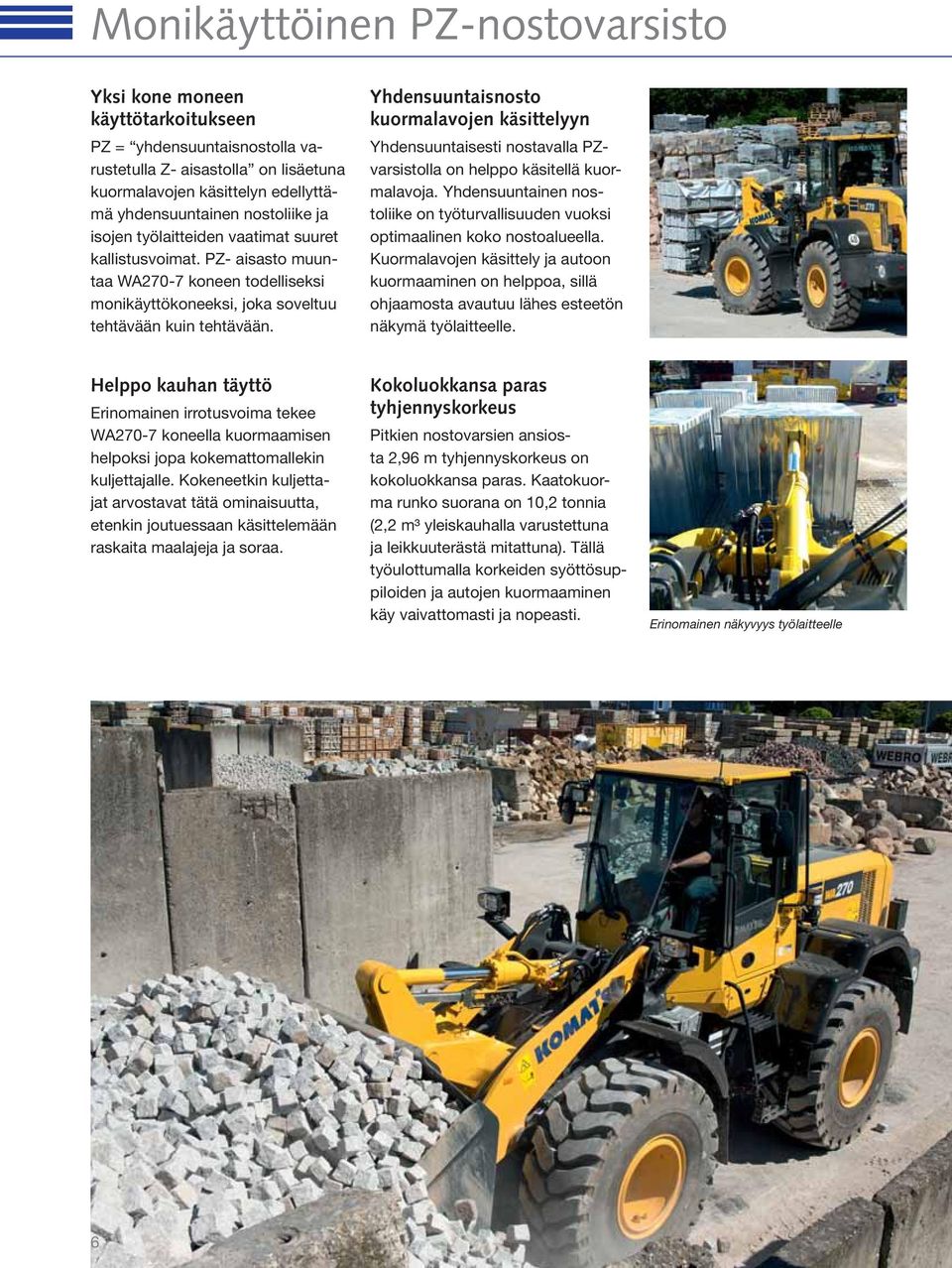

6 Monikäyttöinen PZ-nostovarsisto Yksi kone moneen käyttötarkoitukseen PZ = yhdensuuntaisnostolla varustetulla Z- aisastolla on lisäetuna kuormalavojen käsittelyn edellyttämä yhdensuuntainen nostoliike ja isojen työlaitteiden vaatimat suuret kallistusvoimat. PZ- aisasto muuntaa WA270-7 koneen todelliseksi monikäyttökoneeksi, joka soveltuu tehtävään kuin tehtävään. Yhdensuuntaisnosto kuormalavojen käsittelyyn Yhdensuuntaisesti nostavalla PZvarsistolla on helppo käsitellä kuormalavoja. Yhdensuuntainen nostoliike on työturvallisuuden vuoksi optimaalinen koko nostoalueella. Kuormalavojen käsittely ja autoon kuormaaminen on helppoa, sillä ohjaamosta avautuu lähes esteetön näkymä työlaitteelle. Helppo kauhan täyttö Erinomainen irrotusvoima tekee WA270-7 koneella kuormaamisen helpoksi jopa kokemattomallekin kuljettajalle. Kokeneetkin kuljettajat arvostavat tätä ominaisuutta, etenkin joutuessaan käsittelemään raskaita maalajeja ja soraa. Kokoluokkansa paras tyhjennyskorkeus Pitkien nostovarsien ansiosta 2,96 m tyhjennyskorkeus on kokoluokkansa paras. Kaatokuorma runko suorana on 10,2 tonnia (2,2 m³ yleiskauhalla varustettuna ja leikkuuterästä mitattuna). Tällä työulottumalla korkeiden syöttösuppiloiden ja autojen kuormaaminen käy vaivattomasti ja nopeasti. Erinomainen näkyvyys työlaitteelle 6

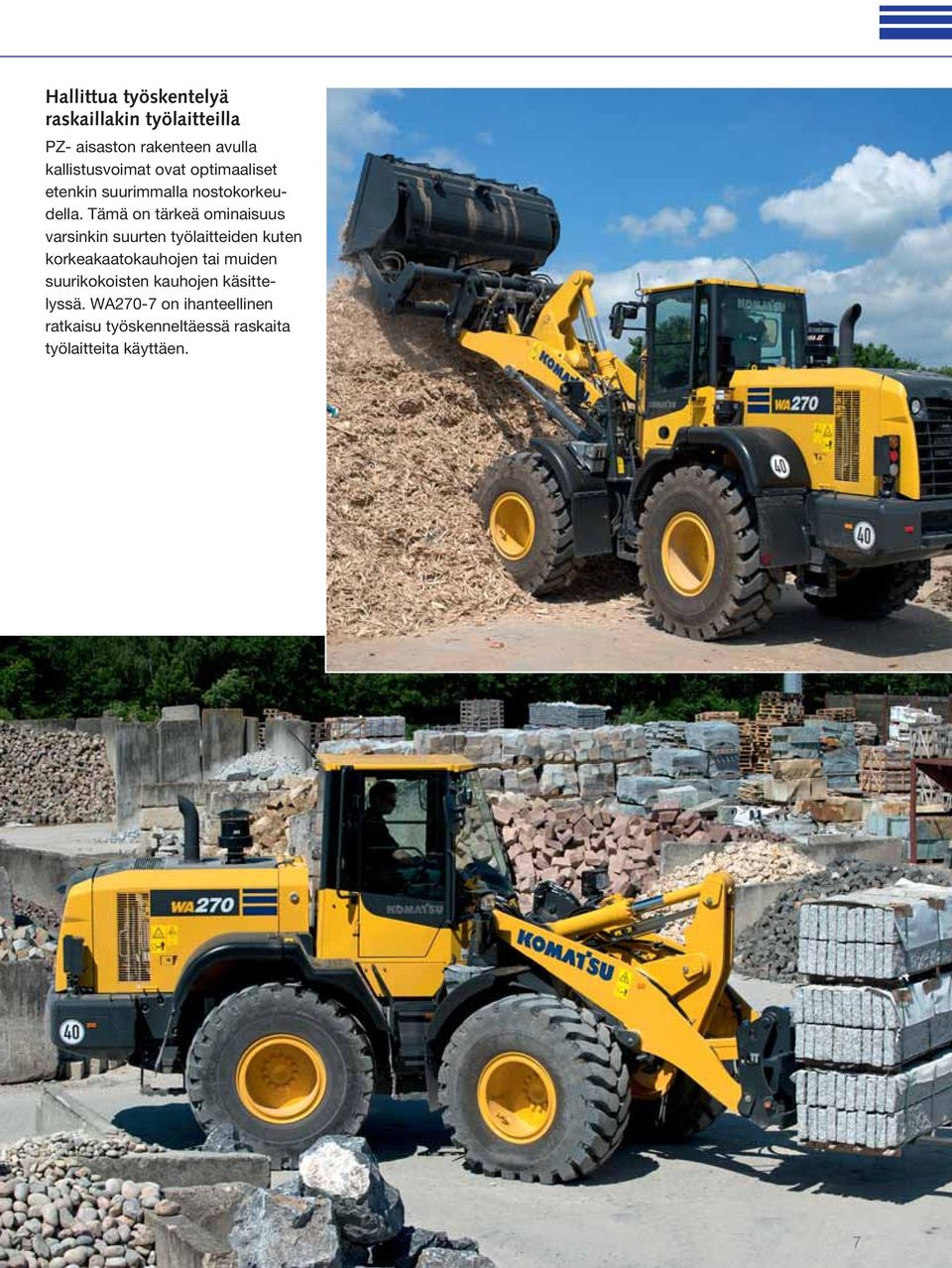

7 Hallittua työskentelyä raskaillakin työlaitteilla PZ- aisaston rakenteen avulla kallistusvoimat ovat optimaaliset etenkin suurimmalla nostokorkeudella. Tämä on tärkeä ominaisuus varsinkin suurten työlaitteiden kuten korkeakaatokauhojen tai muiden suurikokoisten kauhojen käsittelyssä. WA270-7 on ihanteellinen ratkaisu työskenneltäessä raskaita työlaitteita käyttäen. 7

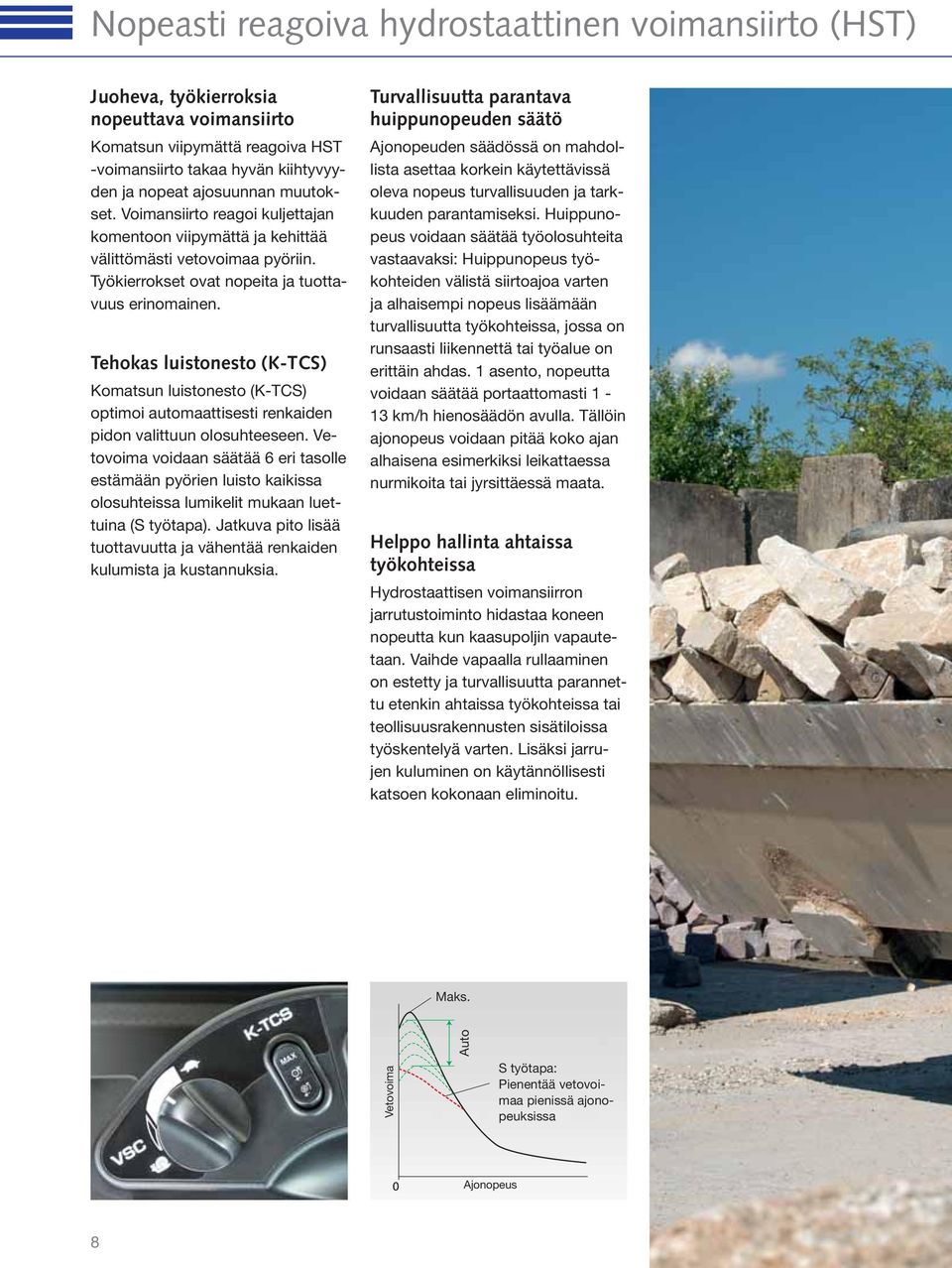

8 Nopeasti reagoiva hydrostaattinen voimansiirto (HST) Juoheva, työkierroksia nopeuttava voimansiirto Komatsun viipymättä reagoiva HST -voimansiirto takaa hyvän kiihtyvyyden ja nopeat ajosuunnan muutokset. Voimansiirto reagoi kuljettajan komentoon viipymättä ja kehittää välittömästi vetovoimaa pyöriin. Työkierrokset ovat nopeita ja tuottavuus erinomainen. Tehokas luistonesto (K-TCS) Komatsun luistonesto (K-TCS) optimoi automaattisesti renkaiden pidon valittuun olosuhteeseen. Vetovoima voidaan säätää 6 eri tasolle estämään pyörien luisto kaikissa olosuhteissa lumikelit mukaan luettuina (S työtapa). Jatkuva pito lisää tuottavuutta ja vähentää renkaiden kulumista ja kustannuksia. Turvallisuutta parantava huippunopeuden säätö Ajonopeuden säädössä on mahdollista asettaa korkein käytettävissä oleva nopeus turvallisuuden ja tarkkuuden parantamiseksi. Huippunopeus voidaan säätää työolosuhteita vastaavaksi: Huippunopeus työkohteiden välistä siirtoajoa varten ja alhaisempi nopeus lisäämään turvallisuutta työkohteissa, jossa on runsaasti liikennettä tai työalue on erittäin ahdas. 1 asento, nopeutta voidaan säätää portaattomasti 1-13 km/h hienosäädön avulla. Tällöin ajonopeus voidaan pitää koko ajan alhaisena esimerkiksi leikattaessa nurmikoita tai jyrsittäessä maata. Helppo hallinta ahtaissa työkohteissa Hydrostaattisen voimansiirron jarrutustoiminto hidastaa koneen nopeutta kun kaasupoljin vapautetaan. Vaihde vapaalla rullaaminen on estetty ja turvallisuutta parannettu etenkin ahtaissa työkohteissa tai teollisuusrakennusten sisätiloissa työskentelyä varten. Lisäksi jarrujen kuluminen on käytännöllisesti katsoen kokonaan eliminoitu. Maks. Vetovoima Auto S työtapa: Pienentää vetovoimaa pienissä ajonopeuksissa Ajonopeus 8

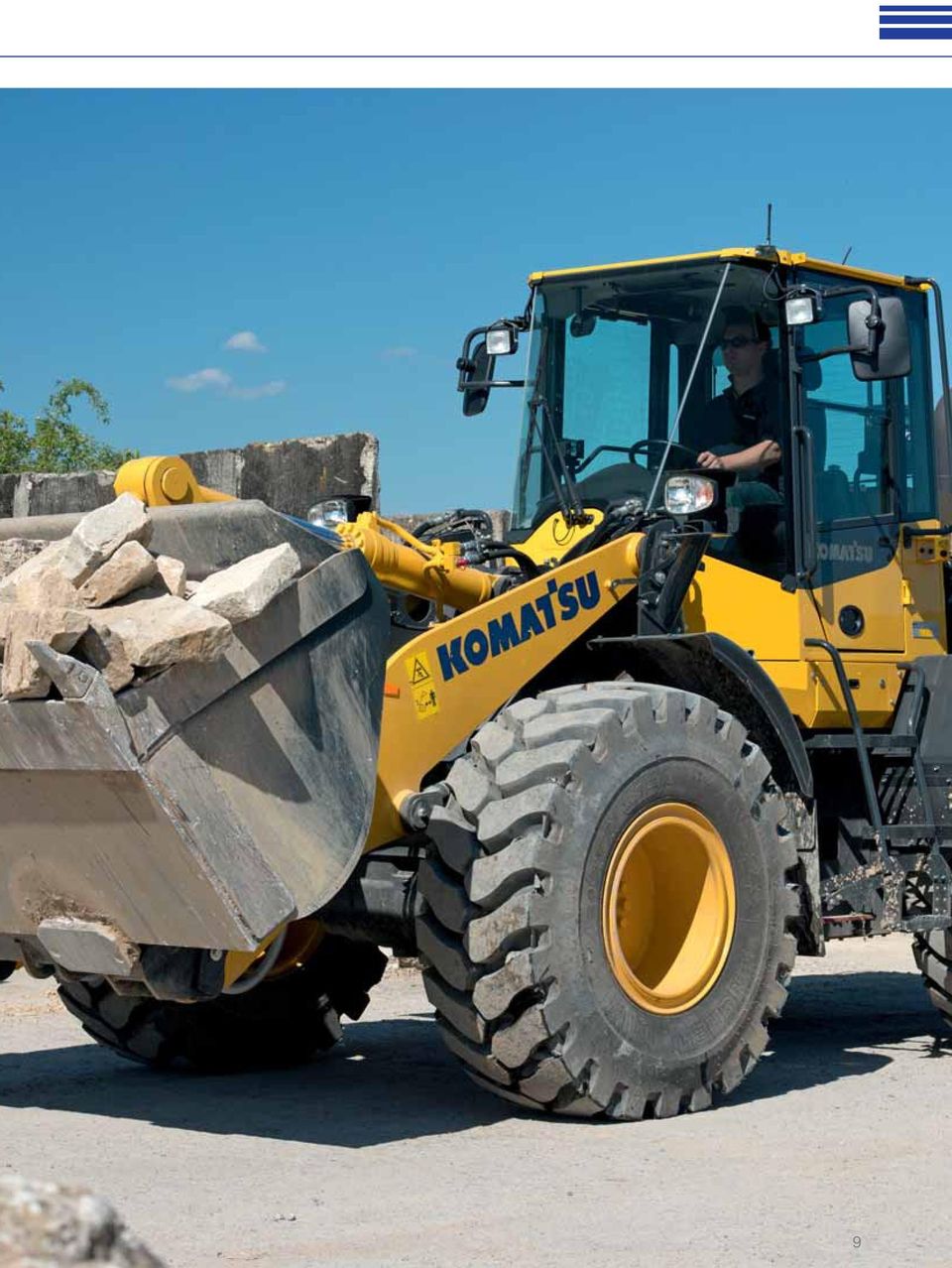

9 9

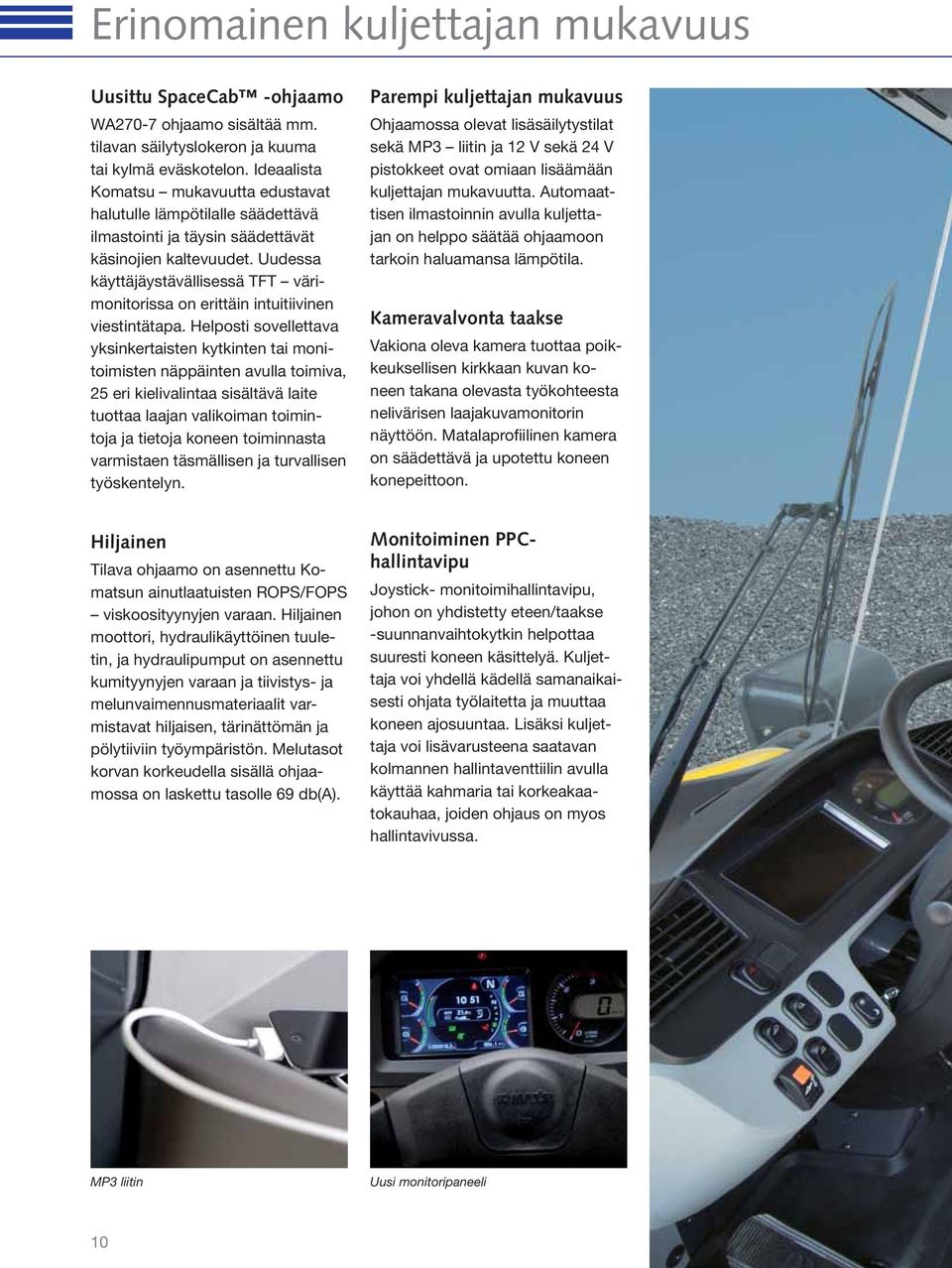

10 Erinomainen kuljettajan mukavuus Uusittu SpaceCab -ohjaamo WA270-7 ohjaamo sisältää mm. tilavan säilytyslokeron ja kuuma tai kylmä eväskotelon. Ideaalista Komatsu mukavuutta edustavat halutulle lämpötilalle säädettävä ilmastointi ja täysin säädettävät käsinojien kaltevuudet. Uudessa käyttäjäystävällisessä TFT värimonitorissa on erittäin intuitiivinen viestintätapa. Helposti sovellettava yksinkertaisten kytkinten tai monitoimisten näppäinten avulla toimiva, 25 eri kielivalintaa sisältävä laite tuottaa laajan valikoiman toimintoja ja tietoja koneen toiminnasta varmistaen täsmällisen ja turvallisen työskentelyn. Parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Kameravalvonta taakse Vakiona oleva kamera tuottaa poikkeuksellisen kirkkaan kuvan koneen takana olevasta työkohteesta nelivärisen laajakuvamonitorin näyttöön. Matalaprofiilinen kamera on säädettävä ja upotettu koneen konepeittoon. Hiljainen Tilava ohjaamo on asennettu Komatsun ainutlaatuisten ROPS/FOPS viskoosityynyjen varaan. Hiljainen moottori, hydraulikäyttöinen tuuletin, ja hydraulipumput on asennettu kumityynyjen varaan ja tiivistys- ja melunvaimennusmateriaalit varmistavat hiljaisen, tärinättömän ja pölytiiviin työympäristön. Melutasot korvan korkeudella sisällä ohjaamossa on laskettu tasolle 69 db(a). Monitoiminen PPChallintavipu Joystick- monitoimihallintavipu, johon on yhdistetty eteen/taakse -suunnanvaihtokytkin helpottaa suuresti koneen käsittelyä. Kuljettaja voi yhdellä kädellä samanaikaisesti ohjata työlaitetta ja muuttaa koneen ajosuuntaa. Lisäksi kuljettaja voi lisävarusteena saatavan kolmannen hallintaventtiilin avulla käyttää kahmaria tai korkeakaatokauhaa, joiden ohjaus on myos hallintavivussa. MP3 liitin Uusi monitoripaneeli 10

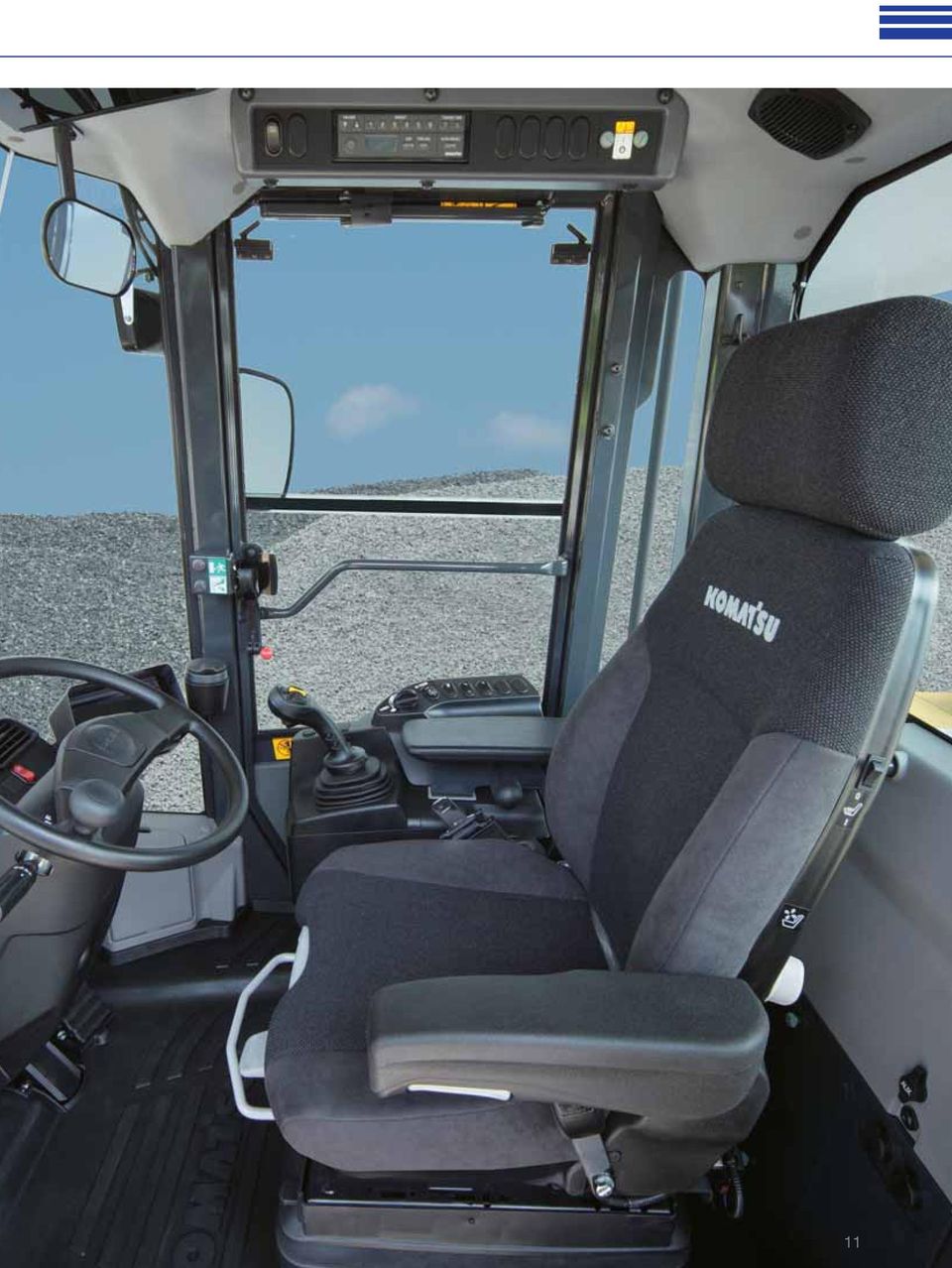

11 11

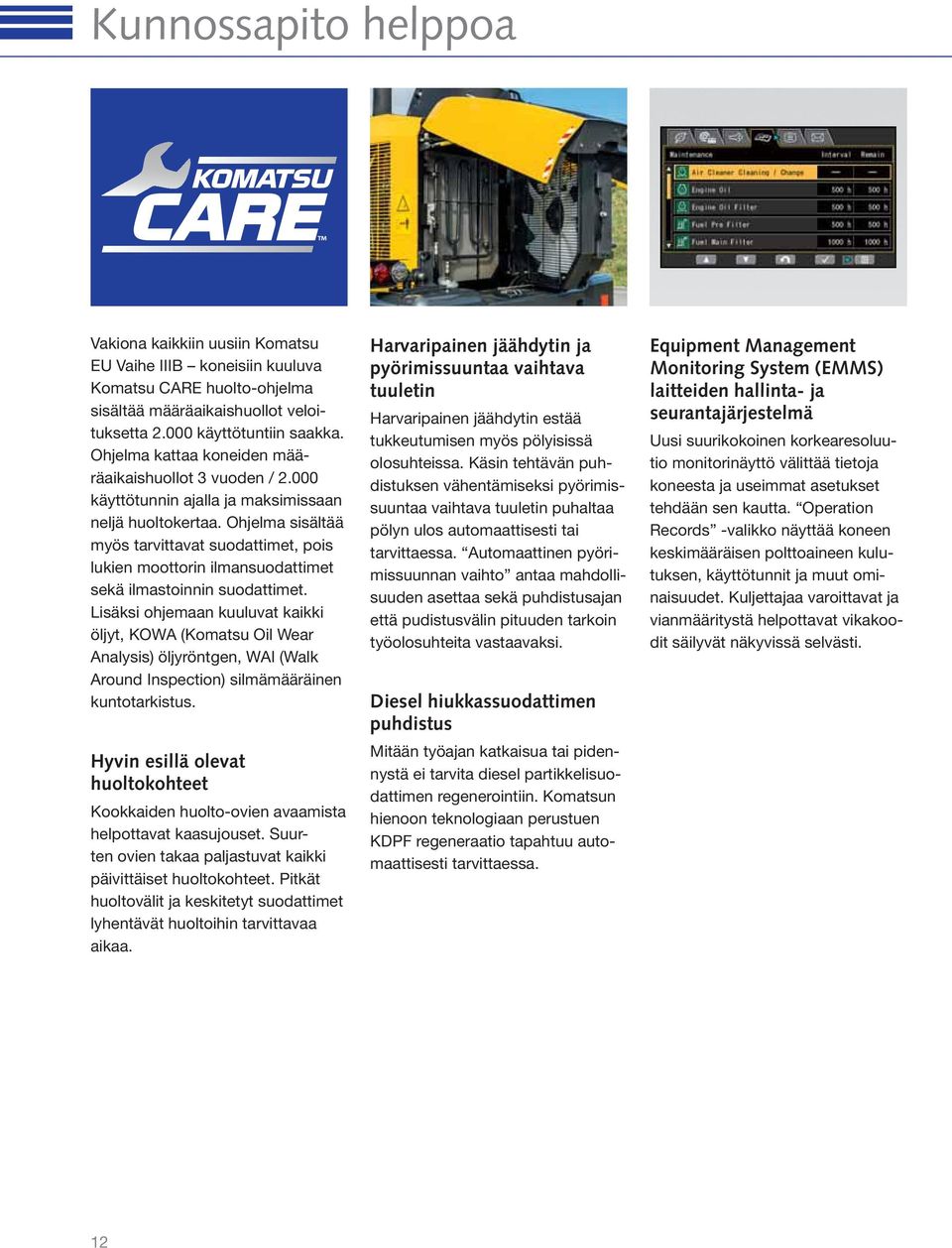

12 Kunnossapito helppoa Vakiona kaikkiin uusiin Komatsu EU Vaihe IIIB koneisiin kuuluva Komatsu CARE huolto-ohjelma sisältää määräaikaishuollot veloituksetta käyttötuntiin saakka. Ohjelma kattaa koneiden määräaikaishuollot 3 vuoden / käyttötunnin ajalla ja maksimissaan neljä huoltokertaa. Ohjelma sisältää myös tarvittavat suodattimet, pois lukien moottorin ilmansuodattimet sekä ilmastoinnin suodattimet. Lisäksi ohjemaan kuuluvat kaikki öljyt, KOWA (Komatsu Oil Wear Analysis) öljyröntgen, WAI (Walk Around Inspection) silmämääräinen kuntotarkistus. Hyvin esillä olevat huoltokohteet Kookkaiden huolto-ovien avaamista helpottavat kaasujouset. Suurten ovien takaa paljastuvat kaikki päivittäiset huoltokohteet. Pitkät huoltovälit ja keskitetyt suodattimet lyhentävät huoltoihin tarvittavaa aikaa. Harvaripainen jäähdytin ja pyörimissuuntaa vaihtava tuuletin Harvaripainen jäähdytin estää tukkeutumisen myös pölyisissä olosuhteissa. Käsin tehtävän puhdistuksen vähentämiseksi pyörimissuuntaa vaihtava tuuletin puhaltaa pölyn ulos automaattisesti tai tarvittaessa. Automaattinen pyörimissuunnan vaihto antaa mahdollisuuden asettaa sekä puhdistusajan että pudistusvälin pituuden tarkoin työolosuhteita vastaavaksi. Diesel hiukkassuodattimen puhdistus Mitään työajan katkaisua tai pidennystä ei tarvita diesel partikkelisuodattimen regenerointiin. Komatsun hienoon teknologiaan perustuen KDPF regeneraatio tapahtuu automaattisesti tarvittaessa. Equipment Management Monitoring System (EMMS) laitteiden hallinta- ja seurantajärjestelmä Uusi suurikokoinen korkearesoluutio monitorinäyttö välittää tietoja koneesta ja useimmat asetukset tehdään sen kautta. Operation Records -valikko näyttää koneen keskimääräisen polttoaineen kulutuksen, käyttötunnit ja muut ominaisuudet. Kuljettajaa varoittavat ja vianmääritystä helpottavat vikakoodit säilyvät näkyvissä selvästi. 12

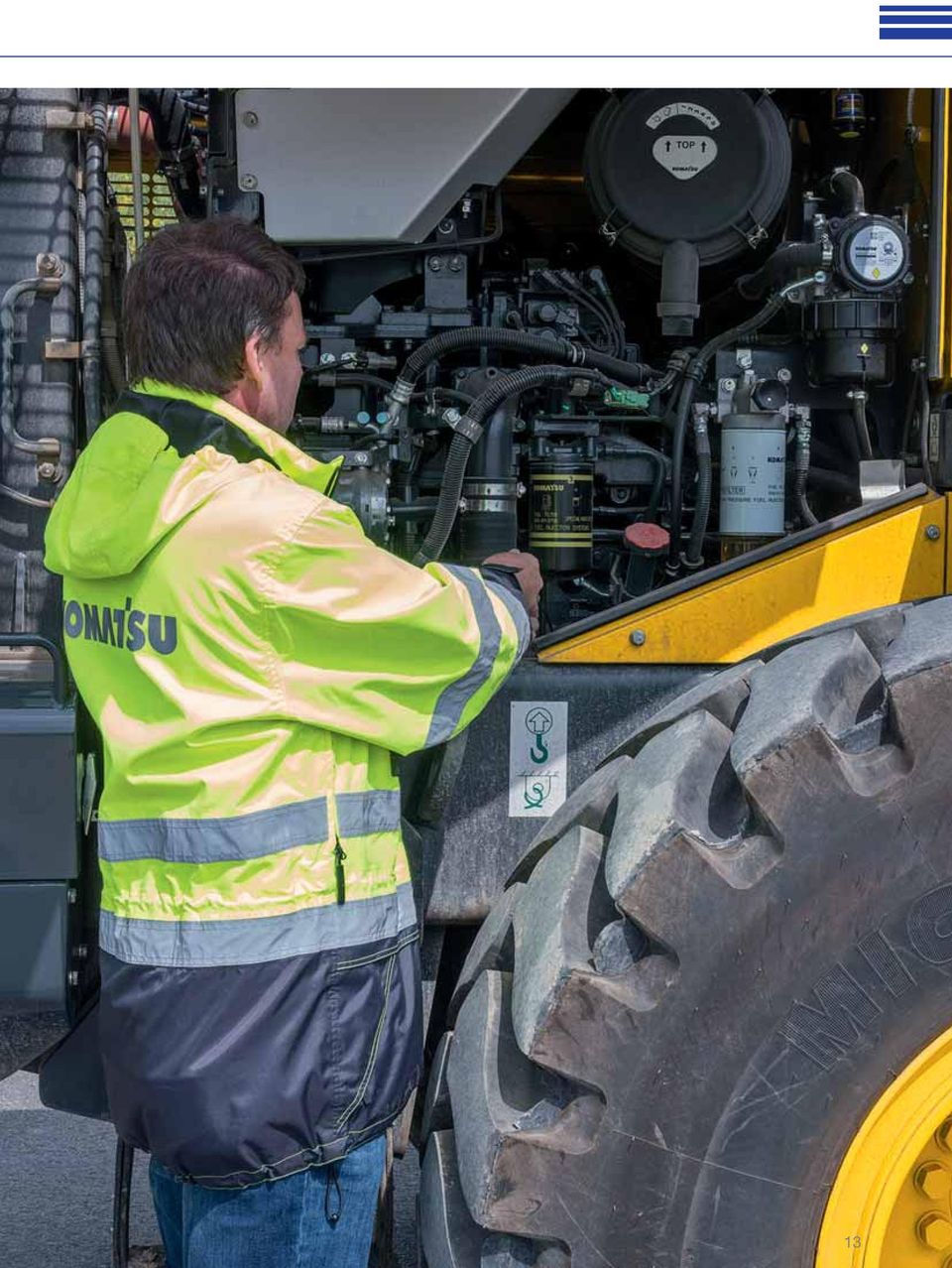

13 13

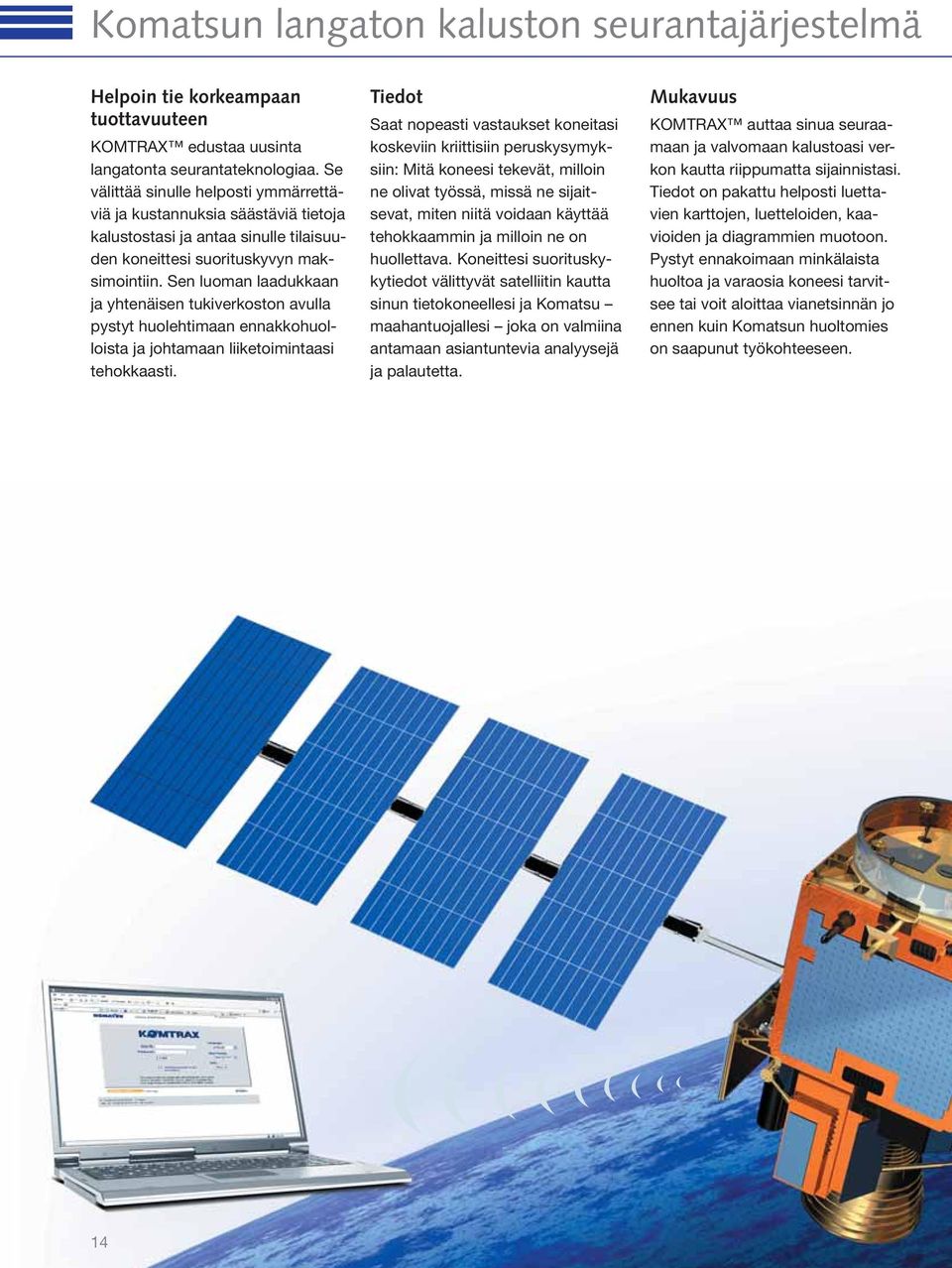

14 Komatsun langaton kaluston seurantajärjestelmä Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät satelliitin kautta sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Mukavuus KOMTRAX auttaa sinua seuraamaan ja valvomaan kalustoasi verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Pystyt ennakoimaan minkälaista huoltoa ja varaosia koneesi tarvitsee tai voit aloittaa vianetsinnän jo ennen kuin Komatsun huoltomies on saapunut työkohteeseen. 14

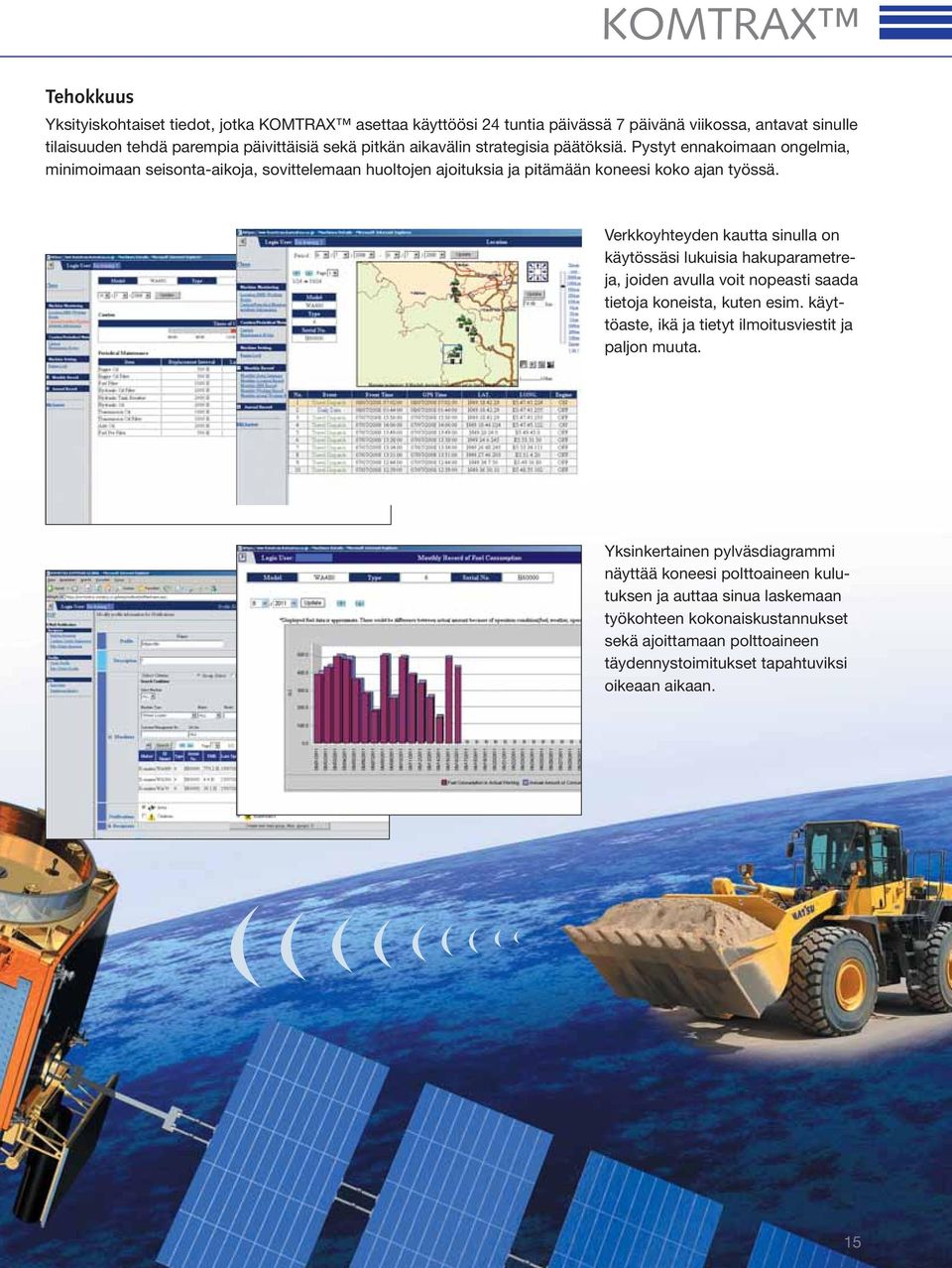

15 KOMTRAX Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Verkkoyhteyden kautta sinulla on käytössäsi lukuisia hakuparametreja, joiden avulla voit nopeasti saada tietoja koneista, kuten esim. käyttöaste, ikä ja tietyt ilmoitusviestit ja paljon muuta. Yksinkertainen pylväsdiagrammi näyttää koneesi polttoaineen kulutuksen ja auttaa sinua laskemaan työkohteen kokonaiskustannukset sekä ajoittamaan polttoaineen täydennystoimitukset tapahtuviksi oikeaan aikaan. 15

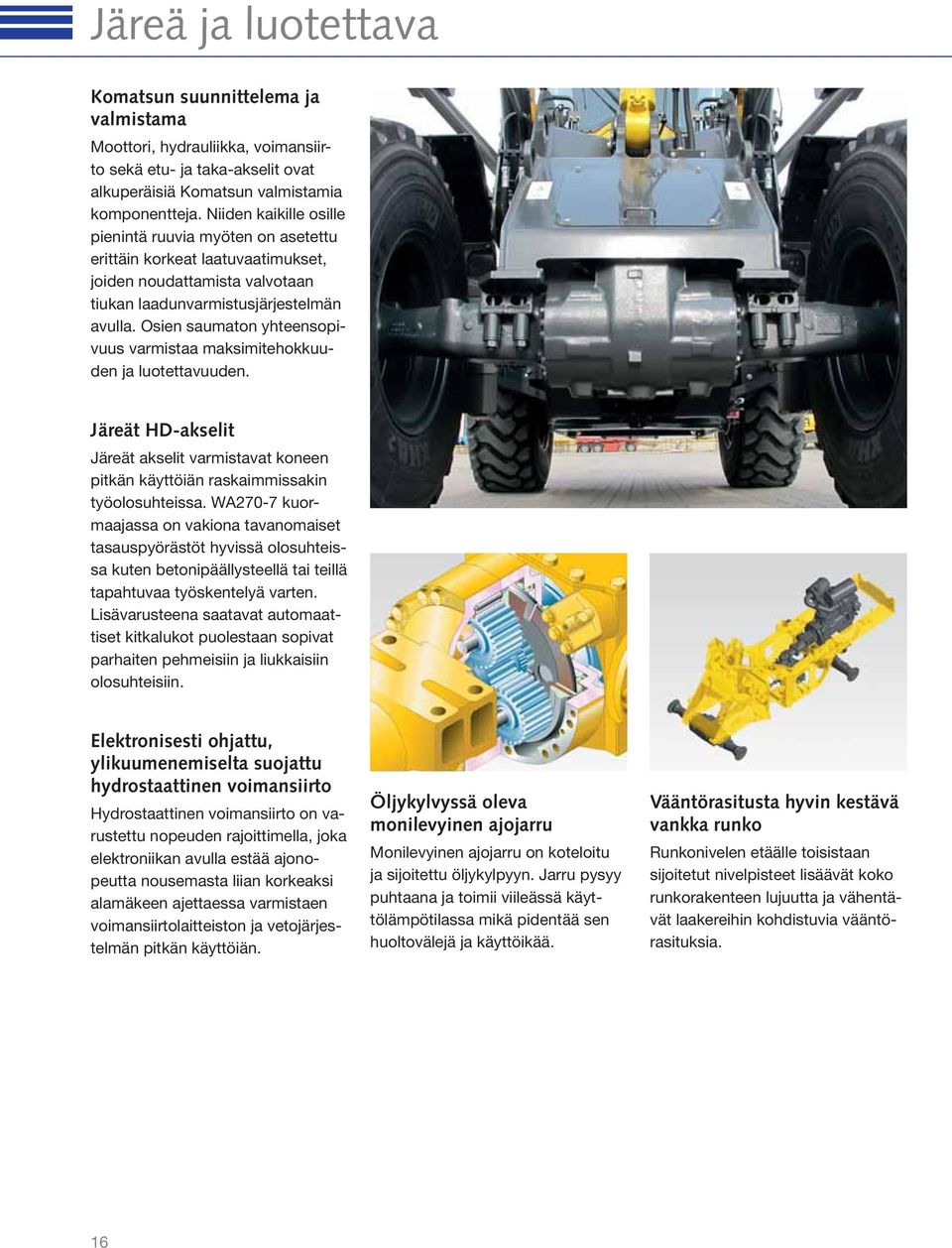

16 Järeä ja luotettava Komatsun suunnittelema ja valmistama Moottori, hydrauliikka, voimansiirto sekä etu- ja taka-akselit ovat alkuperäisiä Komatsun valmistamia komponentteja. Niiden kaikille osille pienintä ruuvia myöten on asetettu erittäin korkeat laatuvaatimukset, joiden noudattamista valvotaan tiukan laadunvarmistusjärjestelmän avulla. Osien saumaton yhteensopivuus varmistaa maksimitehokkuuden ja luotettavuuden. Järeät HD-akselit Järeät akselit varmistavat koneen pitkän käyttöiän raskaimmissakin työolosuhteissa. WA270-7 kuormaajassa on vakiona tavanomaiset tasauspyörästöt hyvissä olosuhteissa kuten betonipäällysteellä tai teillä tapahtuvaa työskentelyä varten. Lisävarusteena saatavat automaattiset kitkalukot puolestaan sopivat parhaiten pehmeisiin ja liukkaisiin olosuhteisiin. Elektronisesti ohjattu, ylikuumenemiselta suojattu hydrostaattinen voimansiirto Hydrostaattinen voimansiirto on varustettu nopeuden rajoittimella, joka elektroniikan avulla estää ajonopeutta nousemasta liian korkeaksi alamäkeen ajettaessa varmistaen voimansiirtolaitteiston ja vetojärjestelmän pitkän käyttöiän. Öljykylvyssä oleva monilevyinen ajojarru Monilevyinen ajojarru on koteloitu ja sijoitettu öljykylpyyn. Jarru pysyy puhtaana ja toimii viileässä käyttölämpötilassa mikä pidentää sen huoltovälejä ja käyttöikää. Vääntörasitusta hyvin kestävä vankka runko Runkonivelen etäälle toisistaan sijoitetut nivelpisteet lisäävät koko runkorakenteen lujuutta ja vähentävät laakereihin kohdistuvia vääntörasituksia. 16

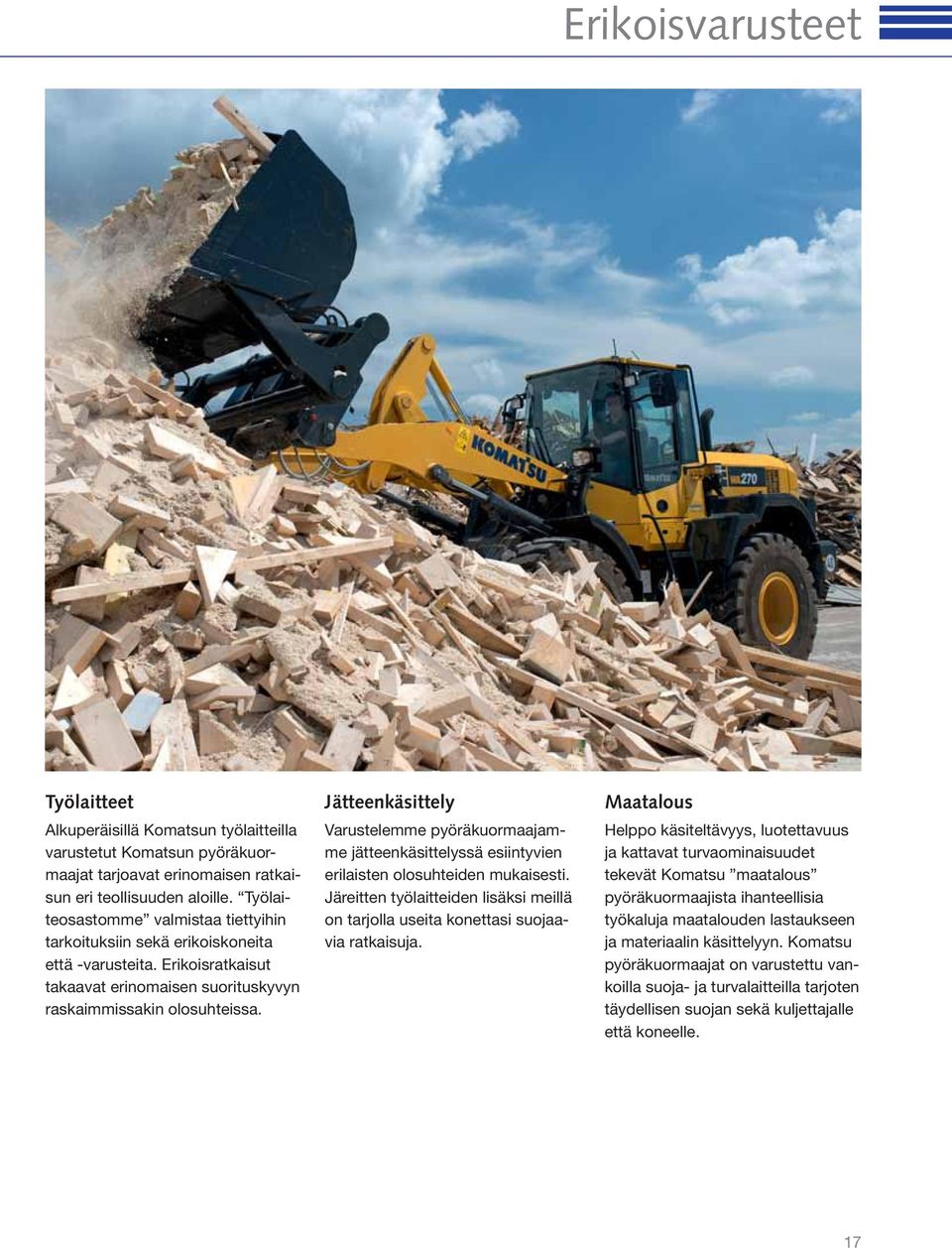

17 Erikoisvarusteet Työlaitteet Alkuperäisillä Komatsun työlaitteilla varustetut Komatsun pyöräkuormaajat tarjoavat erinomaisen ratkaisun eri teollisuuden aloille. Työlaiteosastomme valmistaa tiettyihin tarkoituksiin sekä erikoiskoneita että -varusteita. Erikoisratkaisut takaavat erinomaisen suorituskyvyn raskaimmissakin olosuhteissa. Jätteenkäsittely Varustelemme pyöräkuormaajamme jätteenkäsittelyssä esiintyvien erilaisten olosuhteiden mukaisesti. Järeitten työlaitteiden lisäksi meillä on tarjolla useita konettasi suojaavia ratkaisuja. Maatalous Helppo käsiteltävyys, luotettavuus ja kattavat turvaominaisuudet tekevät Komatsu maatalous pyöräkuormaajista ihanteellisia työkaluja maatalouden lastaukseen ja materiaalin käsittelyyn. Komatsu pyöräkuormaajat on varustettu vankoilla suoja- ja turvalaitteilla tarjoten täydellisen suojan sekä kuljettajalle että koneelle. 17

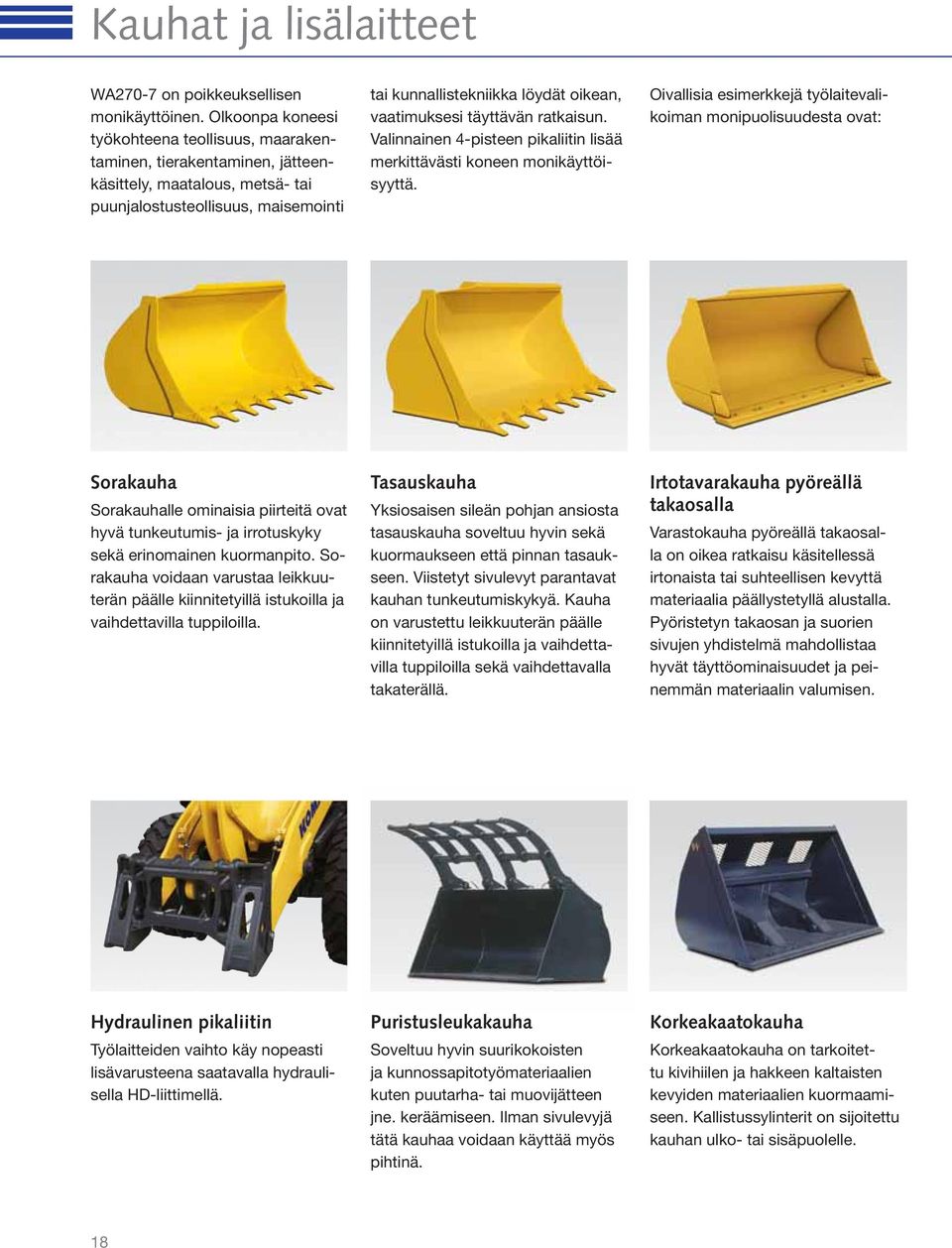

18 Kauhat ja lisälaitteet WA270-7 on poikkeuksellisen monikäyttöinen. Olkoonpa koneesi työkohteena teollisuus, maarakentaminen, tierakentaminen, jätteenkäsittely, maatalous, metsä- tai puunjalostusteollisuus, maisemointi tai kunnallistekniikka löydät oikean, vaatimuksesi täyttävän ratkaisun. Valinnainen 4-pisteen pikaliitin lisää merkittävästi koneen monikäyttöisyyttä. Oivallisia esimerkkejä työlaitevalikoiman monipuolisuudesta ovat: Sorakauha Sorakauhalle ominaisia piirteitä ovat hyvä tunkeutumis- ja irrotuskyky sekä erinomainen kuormanpito. Sorakauha voidaan varustaa leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla. Tasauskauha Yksiosaisen sileän pohjan ansiosta tasauskauha soveltuu hyvin sekä kuormaukseen että pinnan tasaukseen. Viistetyt sivulevyt parantavat kauhan tunkeutumiskykyä. Kauha on varustettu leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla sekä vaihdettavalla takaterällä. Irtotavarakauha pyöreällä takaosalla Varastokauha pyöreällä takaosalla on oikea ratkaisu käsitellessä irtonaista tai suhteellisen kevyttä materiaalia päällystetyllä alustalla. Pyöristetyn takaosan ja suorien sivujen yhdistelmä mahdollistaa hyvät täyttöominaisuudet ja peinemmän materiaalin valumisen. Hydraulinen pikaliitin Työlaitteiden vaihto käy nopeasti lisävarusteena saatavalla hydraulisella HD-liittimellä. Puristusleukakauha Soveltuu hyvin suurikokoisten ja kunnossapitotyömateriaalien kuten puutarha- tai muovijätteen jne. keräämiseen. Ilman sivulevyjä tätä kauhaa voidaan käyttää myös pihtinä. Korkeakaatokauha Korkeakaatokauha on tarkoitettu kivihiilen ja hakkeen kaltaisten kevyiden materiaalien kuormaamiseen. Kallistussylinterit on sijoitettu kauhan ulko- tai sisäpuolelle. 18

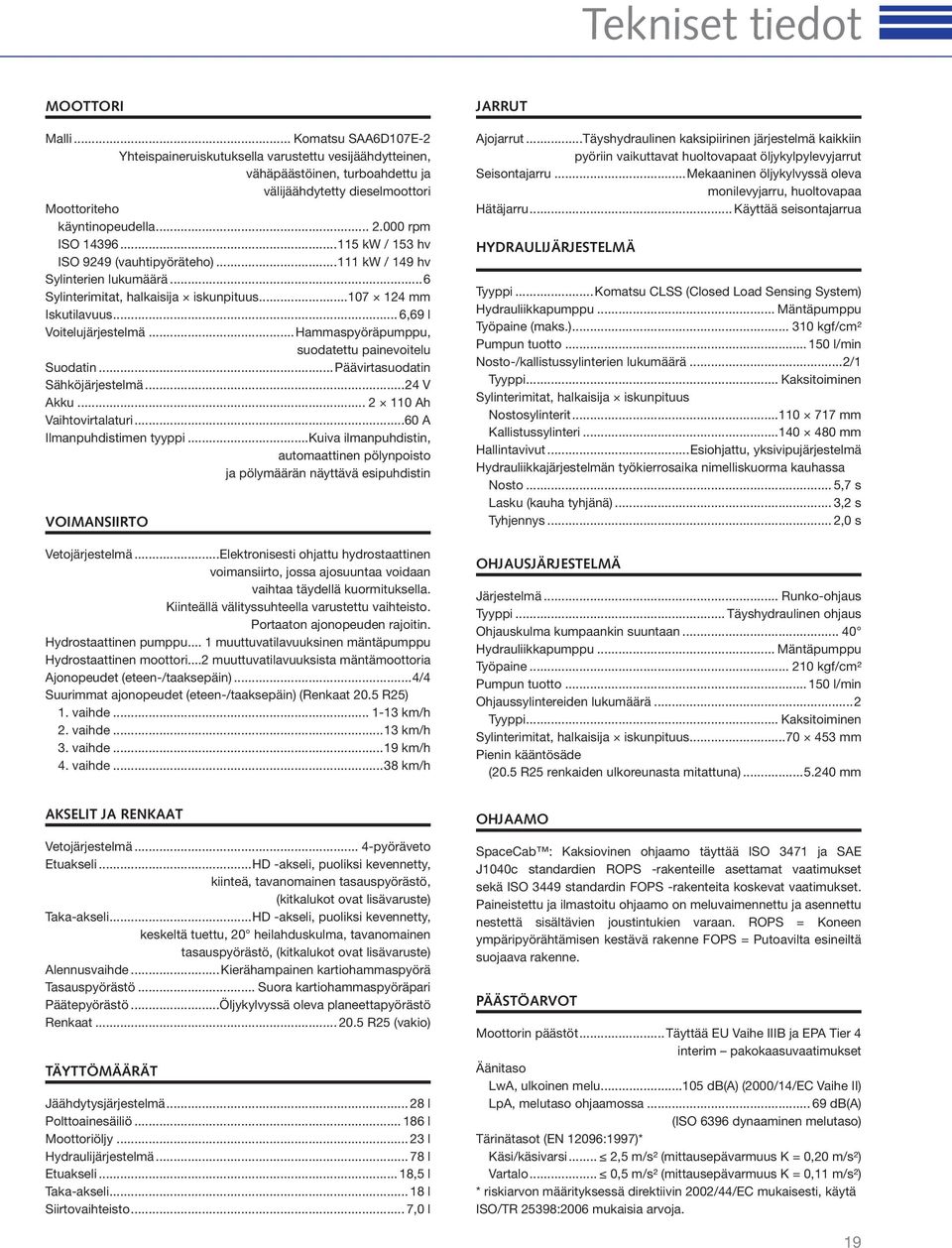

19 Tekniset tiedot MOOTTORI Malli... Komatsu SAA6D107E-2 Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO kw / 153 hv ISO 9249 (vauhtipyöräteho) kw / 149 hv Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 6,69 l Voitelujärjestelmä...Hammaspyöräpumppu, suodatettu painevoitelu Suodatin...Päävirtasuodatin Sähköjärjestelmä...24 V Akku Ah Vaihtovirtalaturi...60 A Ilmanpuhdistimen tyyppi...kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VOIMANSIIRTO Vetojärjestelmä...Elektronisesti ohjattu hydrostaattinen voimansiirto, jossa ajosuuntaa voidaan vaihtaa täydellä kuormituksella. Kiinteällä välityssuhteella varustettu vaihteisto. Portaaton ajonopeuden rajoitin. Hydrostaattinen pumppu... 1 muuttuvatilavuuksinen mäntäpumppu Hydrostaattinen moottori...2 muuttuvatilavuuksista mäntämoottoria Ajonopeudet (eteen-/taaksepäin)...4/4 Suurimmat ajonopeudet (eteen-/taaksepäin) (Renkaat 20.5 R25) 1. vaihde km/h 2. vaihde...13 km/h 3. vaihde...19 km/h 4. vaihde...38 km/h JARRUT Ajojarrut...Täyshydraulinen kaksipiirinen järjestelmä kaikkiin pyöriin vaikuttavat huoltovapaat öljykylpylevyjarrut Seisontajarru...Mekaaninen öljykylvyssä oleva monilevyjarru, huoltovapaa Hätäjarru... Käyttää seisontajarrua HYDRAULIJÄRJESTELMÄ Tyyppi...Komatsu CLSS (Closed Load Sensing System) Hydrauliikkapumppu... Mäntäpumppu Työpaine (maks.) kgf/cm² Pumpun tuotto l/min Nosto-/kallistussylinterien lukumäärä...2/1 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus Nostosylinterit mm Kallistussylinteri mm Hallintavivut...Esiohjattu, yksivipujärjestelmä Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto... 5,7 s Lasku (kauha tyhjänä)... 3,2 s Tyhjennys... 2,0 s OHJAUSJÄRJESTELMÄ Järjestelmä... Runko-ohjaus Tyyppi... Täyshydraulinen ohjaus Ohjauskulma kumpaankin suuntaan Hydrauliikkapumppu... Mäntäpumppu Työpaine kgf/cm² Pumpun tuotto l/min Ohjaussylintereiden lukumäärä...2 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus mm Pienin kääntösäde (20.5 R25 renkaiden ulkoreunasta mitattuna) mm AKSELIT JA RENKAAT Vetojärjestelmä... 4-pyöräveto Etuakseli...HD -akseli, puoliksi kevennetty, kiinteä, tavanomainen tasauspyörästö, (kitkalukot ovat lisävaruste) Taka-akseli...HD -akseli, puoliksi kevennetty, keskeltä tuettu, 20 heilahduskulma, tavanomainen tasauspyörästö, (kitkalukot ovat lisävaruste) Alennusvaihde...Kierähampainen kartiohammaspyörä Tasauspyörästö... Suora kartiohammaspyöräpari Päätepyörästö...Öljykylvyssä oleva planeettapyörästö Renkaat R25 (vakio) TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä l Polttoainesäiliö l Moottoriöljy l Hydraulijärjestelmä l Etuakseli... 18,5 l Taka-akseli l Siirtovaihteisto... 7,0 l OHJAAMO SpaceCab : Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne FOPS = Putoavilta esineiltä suojaava rakenne. PÄÄSTÖARVOT Moottorin päästöt...täyttää EU Vaihe IIIB ja EPA Tier 4 interim pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Vaihe II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,20 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,11 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. 19

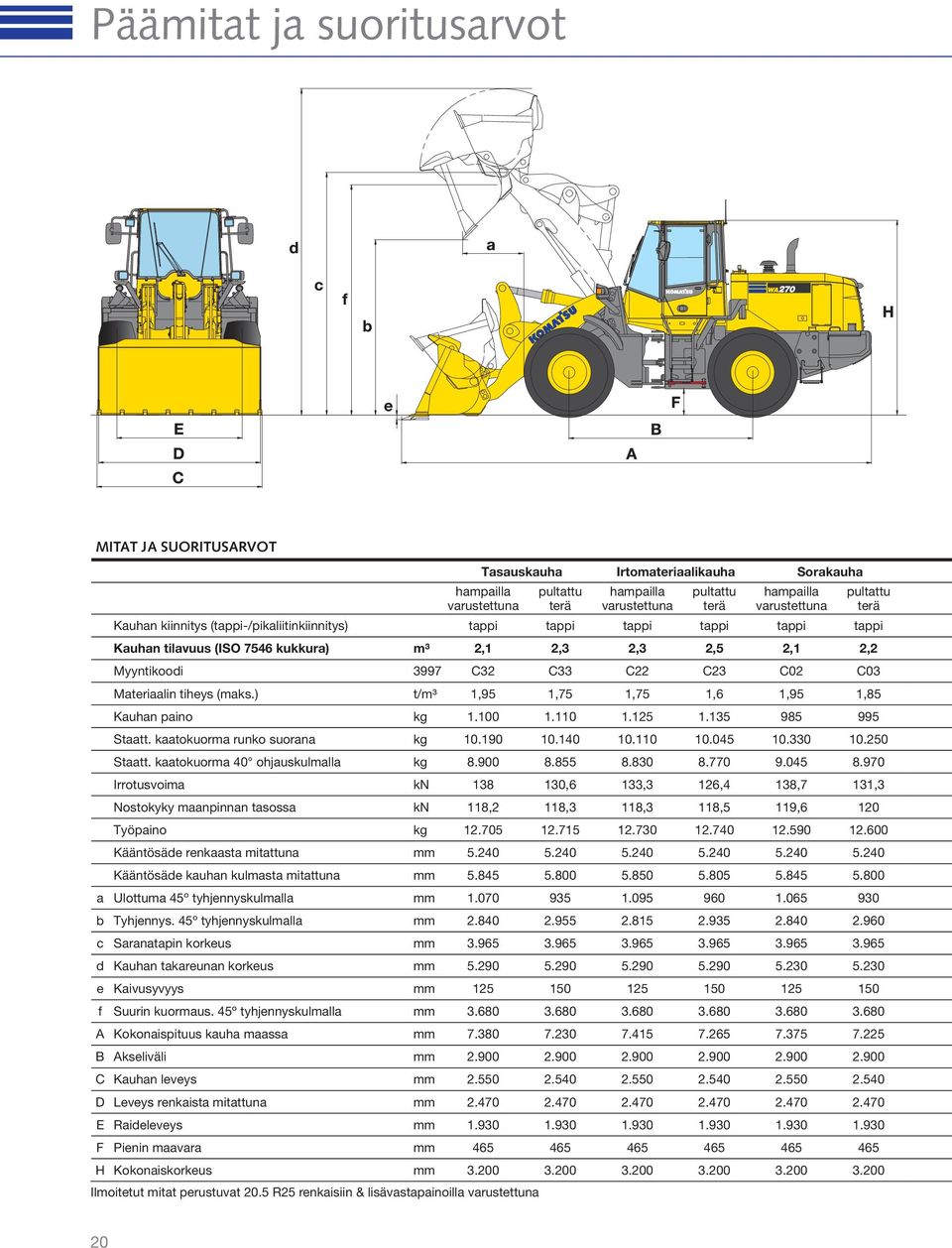

20 Päämitat ja suoritusarvot MITAT JA SUORITUSARVOT Tasauskauha Irtomateriaalikauha Sorakauha hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) tappi tappi tappi tappi tappi tappi Kauhan tilavuus (ISO 7546 kukkura) m³ 2,1 2,3 2,3 2,5 2,1 2,2 Myyntikoodi 3997 C32 C33 C22 C23 C02 C03 Materiaalin tiheys (maks.) t/m³ 1,95 1,75 1,75 1,6 1,95 1,85 Kauhan paino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 40 ohjauskulmalla kg Irrotusvoima kn ,6 133,3 126,4 138,7 131,3 Nostokyky maanpinnan tasossa kn 118,2 118,3 118,3 118,5 119,6 120 Työpaino kg Kääntösäde renkaasta mitattuna mm Kääntösäde kauhan kulmasta mitattuna mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Pienin maavara mm H Kokonaiskorkeus mm Ilmoitetut mitat perustuvat 20.5 R25 renkaisiin & lisävastapainoilla varustettuna 20

21 MITTOJEN JA PAINOJEN MUUTOKSET: Renkaat 20.5 R25 L2 Renkaat 20.5 R25 L5 Työpaino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 40 ohjauskulmalla kg Ulottuma 45º tyhjennyskulmalla mm Tyhjennys. 45º tyhjennyskulmalla mm Leveys renkaista mitattuna mm Kokonaiskorkeus mm TYYPILLISIÄ MATERIAALIEN TIHEYKSIÄ (kg/m³) Tasauskauha Irtomateriaalikauha Sorakauha hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä QC QC QC QC QC QC 2,1 2,3 2,3 2,5 2,0 2,1 C62 C63 C66 C67 C42 C43 1,8 1,6 1,6 1,5 1,9 1, ,4 108,4 110,2 105,5 113,9 108,8 117, ,5 117,8 119,3 119, Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora, kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä

22 Päämitat ja suoritusarvot HAARUKOIDEN PIIKIT Myyntikoodi C57 Trukkipiikin pituus mm A Maks. ulottuma maan tasossa mm 965 B Maks. ulottuma mm C Maks. ulottuma pinottaessa mm 725 C a Nostovarsien yläpään korkeus trukkihaarukoilla varustettuna mm b Saranatapin korkeus mm c Suurin pinoamiskorkeus mm d Haarukoiden korkeus suurimmalla ulottumalla mm a b c B Kaatokuorma runko suorana kg Kaatokuorma runko käännettynä kg d Suurin hyötykuorma (EN474-3, 80%) kg Suurin hyötykuorma (EN474-3, 60%) kg Työpaino trukkihaarukoilla varustettuna kg A KEVYEN TAVARAN KAUHAT pultattu terä Myyntikoodi Q36 Q67 Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) QC QC Kauhan tilavuus (ISO 7546 kukkura) m³ 3,5 3,5 Materiaalin tiheys t/m³ 1,0 1,0 Nimelliskuorma kg Kauhan leveys mm Kauhan paino kg A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm a b c A b Saranatapin korkeus mm c Suurin kuormaus. 45º tyhjennyskulmalla mm d d Tyhjennys. 45º tyhjennyskulmalla mm Ilmoitetut mitat perustuvat 20.5 R25 renkaisiin & lisävastapainoilla varustettuna 22

23 KORKEAKAATOKAUHA pultattu terä Myyntikoodi Q41 Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) QC Kauhan tilavuus (ISO 7546 kukkura) m³ 3,1 Materiaalin tiheys t/m³ 1,0 Nimelliskuorma kg Kauhan leveys mm Kauhan paino kg A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm b Saranatapin korkeus mm a b c d A c Suurin kuormaus. 45º tyhjennyskulmalla mm d Tyhjennys. 45º tyhjennyskulmalla mm Tyyppi B: Kaatosylinterit ovat kauhan ulkopuolella HIGH-DUMP BUCKET (WASTE HANDLING) pultattu terä Myyntikoodi Q86 Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) QC Kauhan tilavuus (ISO 7546 kukkura) m³ 2,5 Materiaalin tiheys t/m³ 1,0 Nimelliskuorma kg Kauhan leveys mm Kauhan paino kg A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm b Saranatapin korkeus mm a b c d A c Suurin kuormaus. 45º tyhjennyskulmalla mm d Tyhjennys. 45º tyhjennyskulmalla mm Tyyppi B: Kaatosylinterit ovat kauhan ulkopuolella Ilmoitetut mitat perustuvat 20.5 R25 renkaisiin & lisävastapainoilla varustettuna 23

24 Pyöräkuormaaja WA270-7 Vakio- ja lisävarusteet MOOTTORI Komatsu SAA6D107E-2 turboahdettu yhteispaineruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU Vaihe IIIB ja EPA Tier 4 interim -päästömääräykset Komatsu SmartLoader Logic Säädettävä tyhjäkäynnin sammutus Polttoainesuodattimen vedenerotin Akut Ah/2 12 V VOIMANSIIRTO JA JARRUT Elektronisesti ohjattu hydrostaattinen kahden moottorin järjestelmä Ajonopeuden hienosäätö 1. ajonopeusalueella Vetokyvyn rajoitin (K-TCS) Täyshydrauliset jarrut Yhdistetty jarru/ryömintäpoljin 20 km/h rajoitettu hydrostaattinen voimansiirtolaitteisto 25 km/h rajoitettu hydrostaattinen voimansiirtolaitteisto AKSELIT JA RENKAAT Järeät HD-akselit Momentin suhteuttava tasauspyörästö eteen ja taakse Voimansiirtolaitteiston suoja Automaattiset tasauspyörästön kitkalukot eteen ja taakse Renkaat 20.5 R25 L2, L3, L4, L5 Maatalouskäyttöön tarkoitetut renkaat TYÖLAITTEET Hydraulinen pikaliitin (sis. koneen sivulle asennettavat suuremmat lisävastapainot) Sorakauhat Tasauskauhat Irtomateriaalikauhat Lavahaarukat Korkeakaatokauhat Kevyen tavaran kauhat Jätteenkäsittelykauhat OHJAAMO Tilava kaksiovinen DIN/ISO normit täyttävä ohjaamo SAE vaatimukset täyttävä ROPS/FOPS -ohjaamorakenne Lämmitettävä, niskatuella varustettu ilmajousitettu istuin jossa ristiselän tuki, konsoliin kiinnitetyt säädettävät käsinojat Kelautuva turvavyö Automaattinen ilmastointi Koneen valvonta- ja näyttöjärjestelmän (EMMS) monta toimintoa sisältävä värimonitori CD-radio, MP3 liitin Kylmä/kuuma eväslaatikko Sähkölämmitteinen takalasi Takalasin pyyhkijä Säädettävä ohjauspilari 2 12 V ulosotto ohjaamossa 3-piste turvavyö Häikäisyä estävä rullakaihdin HUOLTO JA KUNNOSSAPITO Automaattisesti pyörimissuuntaa vaihtava, hydraulikäyttöinen tuuletin Harvaripainen jäähdytin KOMTRAX Komatsun langaton kaluston seurantajärjestelmä Komatsu CARE Työkalut Keskusvoitelujärjestelmä Täyttötyökalu keskusvoitelujärjestelmää varten Syklonityyppinen Turbo II, ilman esipuhdistin HYDRAULIJÄRJESTELMÄ 2-karainen päähallintaventtiili Proportionaalinen yksivipuhallinta, sähköisellä kolmannen hallintaventtiilin ohjauksella (EPC) Automaattinen kauhan kaivukulman asetinlaite Automaattinen nostokorkeuden rajoitin 3-karainen päähallintaventtiili Hydrauliikkajärjestelmän biohajoava öljy TURVALAITTEET Varaohjausjärjestelmä Suojat ilkivaltaa vastaan Peruutushälytin Päävirtakatkaisin Kädensijat vasen/oikea Peruutuskamerajärjestelmä Tuulilasin suojaritilä Pirstoutumaton tuulilasi Jauhesammutin Vilkkumajakka Elektroninen varkaudenestolukko Sähköinen varaslukko, johon hallinta-avain omistajalle Kattokisko Kupera, taaksepäin suunnattu lisäpeili Optinen peruutushälytin (vilkkuvalo) VALAISTUSJÄRJESTELMÄ 2 eteen suunnattua halogeeni työvaloa 2 valonheitintä edessä ja takana Peruutusvalo Lisävalot eteen ja taakse Xenon -työvalot MUUT VARUSTEET PZ-kinematiikka: Z-aisasto suunnikasnostolla Vastapaino Elektronisesti ohjattu ajon vakaaja (ECSS) Lisävastapainot sivuille Maalaus asiakkaan toivomiin erikoisväreihin Erikoisvarustus erittäin syövyttäviin olosuhteisiin Lämmityslaitteet kylmiä olosuhteita varten (moottori ja ohjaamon esilämmitys) WA270-7 on varustettu 89/392 EWG ff ja EN474 -koneohjeistossa annettujen turvasäädösten mukaisesti. vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VFISS /2014 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
