Käyttöohje. Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W. Julkaisuajankohta 02/ / FI

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Käyttöohje. Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W. Julkaisuajankohta 02/2009 16773330 / FI"

Transkriptio

1 Käyttötekniikka \ Käyttöautomaatio \ Kokonaistoimitukset \ Palvelut Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W Julkaisuajankohta 02/ / FI Käyttöohje

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Yleisiä ohjeita Käyttöohjeen käyttöä koskevia huomautuksia Turvaohjeiden rakenne Korvausvaatimukset Vastuun rajoitus Tekijänoikeusmerkintä Turvaohjeita Huomautuksia Yleistä Kohderyhmä Määräysten mukainen käyttö Muut voimassa olevat dokumentit Kuljetus Pitkäaikaisvarastointi Kokoonpano/asennus Käyttöönotto/käyttö Tarkastus/huolto Tarkistuslistat Ennen käyttöönottoa Käyttöönoton aikana Vaihteen rakenne Hammasvaihteen rakenne Lieriövaihteen rakenne Kartiopyörävaihteen rakenne Kierukkavaihteen rakenne SPIROPLAN -vaihteen W10-W30 rakenne SPIROPLAN -vaihteen W37-W47 rakenne Tyyppikilpi/tyyppimerkintä Mekaaninen asennus Tarvittavat työkalut / apuvälineet Asennustyöhön ryhtymisen edellytykset Vaihteen asentaminen paikalleen Umpiakselilla varustettu vaihde Kategorian II2GD mukaiset vaihteet ja vaihdemoottorit Momenttituki alennusvaihteiden yhteydessä Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella Kutisteholkilliset alennusvaihteet Alennusvaihteet, joissa kutisteholkki TorqLOC Suojakannen asennus AM-adapterin kytkentä AQ.-adapterin kytkentä Liukukytkimellä AR varustetut adapterit Ensiöpuolen kansi AD Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 3

4 Sisällysluettelo 6 Käyttöönotto Öljymäärän tarkastaminen Vaihteen pintalämpötilan ja öljyn lämpötilan mittaus Kierukka- ja SPIROPLAN W-vaihteiden käyttöönotto Hammas-/lieriö-/kartiopyörävaihteet Takaisinpyörintäesteellä varustetut vaihteet Käyntinopeuden valvonta WEX-pyörimisnopeusvahdin asennus ja säätö Jännitepulssianturin asennus Tarkastus/huolto Vaihteiden tarkastus- ja huoltotöiden valmistelut Tarkastusvälit/huoltovälit Voiteluaineen vaihtovälit Adapterin AL / AM / AQ. tarkastus-/huoltovälit Adapteri AR Ensiönpuoleisen kannen AD tarkastus-/huoltotoimet Vaihteen tarkastus-/huoltotoimet Asennusasennot Asennusasentojen merkintä Selitykset Hammasvaihdemoottorit R Hammasvaihdemoottorit RX Lieriövaihdemoottorit F Kartiopyörävaihdemoottorit K Kierukkavaihdemoottorit S SPIROPLAN W-vaihdemoottorit Tekniset tiedot Pitkäaikainen varastointi Voiteluaineet Käyttöhäiriöt/huolto Vaihde Adapteri AM / AQ. / AL Ensiöpuolen kansi AD Liukukytkimellä AR varustetut adapterit Asiakaspalvelu Hävittäminen Vaatimustenmukaisuusvaatimukset Kategorian II2G ja II2D vaihdemoottorit Kategorian II2G ja II2D vaihde, jossa adapteri AM / AQA / AL / AD Kategorian II3G ja II3D vaihde, jossa adapteri AR Osoiteluettelo Hakemisto Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

5 Yleisiä ohjeita Käyttöohjeen käyttöä koskevia huomautuksia 1 1 Yleisiä ohjeita 1.1 Käyttöohjeen käyttöä koskevia huomautuksia Käyttöohje on tuotteen osa, ja se sisältää käyttöä ja huoltoa koskevia tärkeitä ohjeita. Käyttöohje on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Käyttöohjeen on oltava käytettävissä luettavassa kunnossa. Varmista, että laitteistosta ja sen käytöstä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet käyttöohjeen kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. 1.2 Turvaohjeiden rakenne Tämän käyttöohjeen turvaohjeiden rakenne on seuraavanlainen: Kuvasymboli MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. Kuvasymboli Merkkisana Merkitys Laiminlyönnin seuraukset Esimerkki: VAARA! Välittömästi uhkaava vaara Kuolema tai erittäin vakava loukkaantuminen Yleinen vaara VARO! Mahdollinen vaaratilanne Lievä vammautuminen Erityinen vaara, esim. sähköisku VARO! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen RÄJÄHDYSSUOJA- USTA KOSKEVA OHJE Räjähdyssuojaukseen liittyvä tärkeä ohje Räjähdyssuojauksen väheneminen ja sen aiheuttamat vaarat HUOM! Hyödyllinen ohje tai vihje. Helpottaa käyttölaitejärjestelmän käsittelyä. Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 5

6 1 Yleisiä ohjeita Korvausvaatimukset 1.3 Korvausvaatimukset Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue käyttöohje ennen kuin käytät laitetta! 1.4 Vastuun rajoitus Käyttöohjeen noudattaminen on sarjaan R..7, F..7, K..7, S..7, Spiroplan W kuuluvien räjähdyssuojattujen vaihteiden turvallisen käytön sekä tuotteen ilmoitettujen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö- tai omaisuusvahingoista, joiden syynä on käyttöohjeen noudattamatta jättäminen. Tuotevastuu raukeaa sellaisissa tapauksissa. 1.5 Tekijänoikeusmerkintä SEW-EURODRIVE. Kaikki oikeudet pidätetään. Kaikenlainen myös osittainen kopiointi, muokkaaminen, levittäminen tai muu hyödyntäminen on kielletty. 6 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

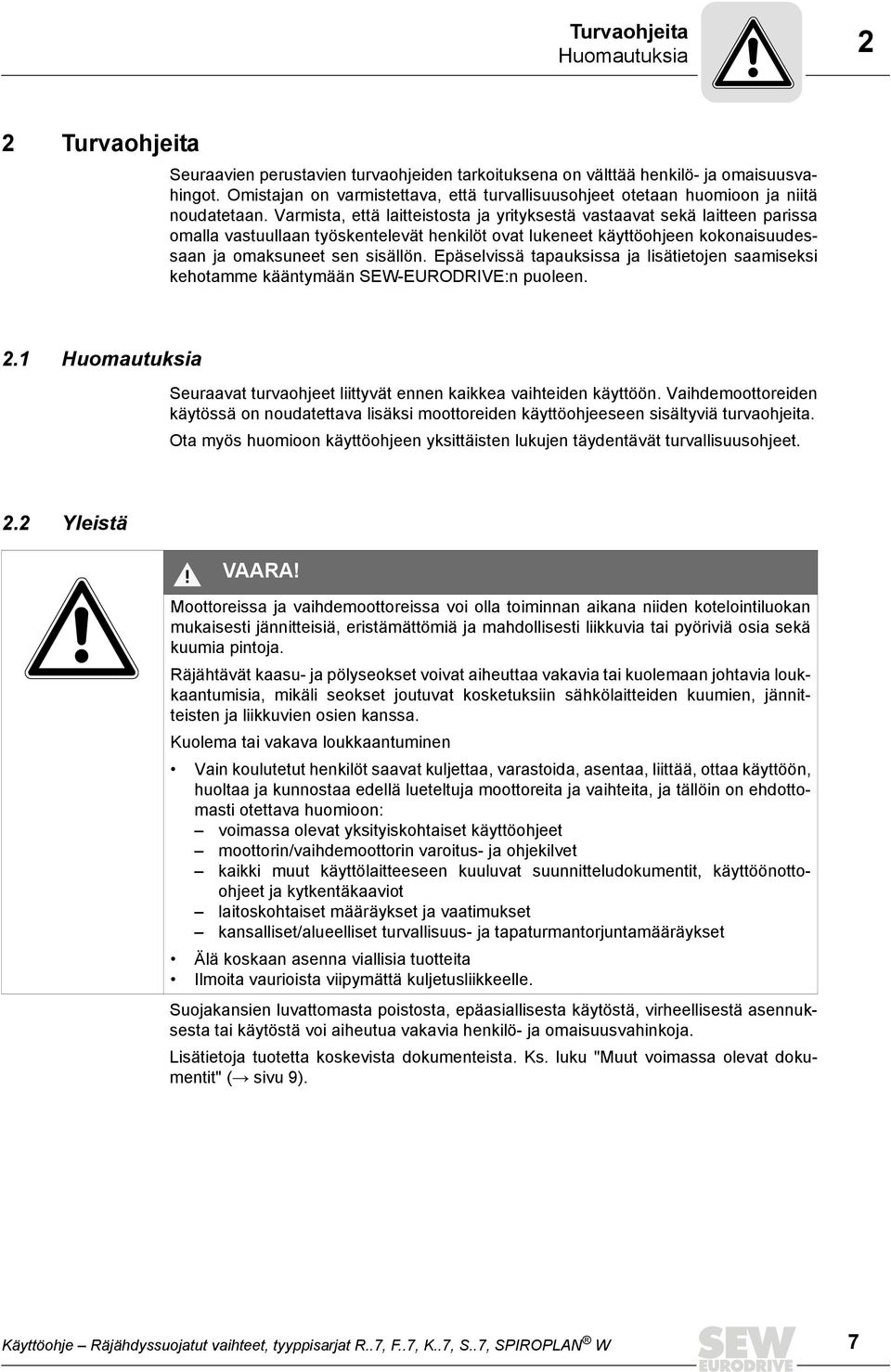

7 Turvaohjeita Huomautuksia 2 2 Turvaohjeita Seuraavien perustavien turvaohjeiden tarkoituksena on välttää henkilö- ja omaisuusvahingot. Omistajan on varmistettava, että turvallisuusohjeet otetaan huomioon ja niitä noudatetaan. Varmista, että laitteistosta ja yrityksestä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet käyttöohjeen kokonaisuudessaan ja omaksuneet sen sisällön. Epäselvissä tapauksissa ja lisätietojen saamiseksi kehotamme kääntymään SEW-EURODRIVE:n puoleen. 2.1 Huomautuksia Seuraavat turvaohjeet liittyvät ennen kaikkea vaihteiden käyttöön. Vaihdemoottoreiden käytössä on noudatettava lisäksi moottoreiden käyttöohjeeseen sisältyviä turvaohjeita. Ota myös huomioon käyttöohjeen yksittäisten lukujen täydentävät turvallisuusohjeet. 2.2 Yleistä VAARA! Moottoreissa ja vaihdemoottoreissa voi olla toiminnan aikana niiden kotelointiluokan mukaisesti jännitteisiä, eristämättömiä ja mahdollisesti liikkuvia tai pyöriviä osia sekä kuumia pintoja. Räjähtävät kaasu- ja pölyseokset voivat aiheuttaa vakavia tai kuolemaan johtavia loukkaantumisia, mikäli seokset joutuvat kosketuksiin sähkölaitteiden kuumien, jännitteisten ja liikkuvien osien kanssa. Kuolema tai vakava loukkaantuminen Vain koulutetut henkilöt saavat kuljettaa, varastoida, asentaa, liittää, ottaa käyttöön, huoltaa ja kunnostaa edellä lueteltuja moottoreita ja vaihteita, ja tällöin on ehdottomasti otettava huomioon: voimassa olevat yksityiskohtaiset käyttöohjeet moottorin/vaihdemoottorin varoitus- ja ohjekilvet kaikki muut käyttölaitteeseen kuuluvat suunnitteludokumentit, käyttöönottoohjeet ja kytkentäkaaviot laitoskohtaiset määräykset ja vaatimukset kansalliset/alueelliset turvallisuus- ja tapaturmantorjuntamääräykset Älä koskaan asenna viallisia tuotteita Ilmoita vaurioista viipymättä kuljetusliikkeelle. Suojakansien luvattomasta poistosta, epäasiallisesta käytöstä, virheellisestä asennuksesta tai käytöstä voi aiheutua vakavia henkilö- ja omaisuusvahinkoja. Lisätietoja tuotetta koskevista dokumenteista. Ks. luku "Muut voimassa olevat dokumentit" (Æ sivu 9). Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 7

8 2 Turvaohjeita Kohderyhmä 2.3 Kohderyhmä Vain ammattitaitoiset henkilöt saavat suorittaa mekaanisia töitä. Ammattitaitoiset henkilöt ovat henkilöitä, jotka hallitsevat tuotteen rakenteeseen, mekaaniseen asennukseen, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Mekaniikkaan liittyvä koulutus (esimerkiksi mekaanikko tai mekatronikko) ja hyväksytty loppututkinto Tämän käyttöohjeen tuntemus Vain ammattitaitoiset sähköasentajat saavat suorittaa sähköteknisiä töitä. Ammattitaitoiset sähköasentajat ovat henkilöitä, jotka hallitsevat tuotteen sähköasennukseen, käyttöönottoon, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Sähkötekniikkaan liittyvä koulutus (esimerkiksi elektronikko tai mekatronikko) ja hyväksytty loppututkinto Tämän käyttöohjeen tuntemus Muut kuljetukseen, varastointiin, käyttöön ja jätteiden hävittämiseen liittyvät työt saa suorittaa vain henkilöt, jotka ovat saaneet kyseisen tehtävän vaatimaa opastusta. 2.4 Määräysten mukainen käyttö Vaihteet/vaihdemoottorit on tarkoitettu ammattikäyttöön ja niitä saa käyttää vain SEW- EURODRIVEn teknisten dokumenttien sekä tyyppikilpeen merkittyjen tietojen mukaisesti. Ne vastaavat voimassa olevia normeja ja määräyksiä ja täyttävät direktiivin 94/9/EY vaatimukset. RÄJÄHDYSSUOJAUSTA KOSKEVIA OHJEITA Vaihteeseen kytkettyä käyttömoottoria saa käyttää vain luvussa "Vaihteiden / vaihdemoottorien käyttöönotto räjähdysvaarallisella alueella" kuvattujen ehtojen ollessa voimassa. Vaihteeseen kytkettyä moottoria saa käyttää taajuusmuuttajan yhteydessä vain jos vaihteen tyyppikilpeen merkityt tiedot ovat voimassa! Jos vaihdetta käytetään variaattoriin yhdistettynä, variaattorin käyttöohjetta on noudatettava erikseen. Vaihteeseen adapterin tai hihnojen avulla kytkettyä moottoria saa käyttää vain, jos vaihteen tyyppikilpeen merkityt ehdot täyttyvät! Vaihteen läheisyydessä ei saa esiintyä syövyttäviä aineita, jotka voivat vaurioittaa vaihteen maalipintaa ja tiivisteitä. 8 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

9 Turvaohjeita Muut voimassa olevat dokumentit Muut voimassa olevat dokumentit Lisäksi on noudatettava seuraavia julkaisuja ja dokumentteja: Vaihdemoottoreiden ja asynkronisten servovaihdemoottoreiden osalta käyttöohjetta "Räjähdyssuojatut kolmivaihemoottorit, asynkroniset servomoottorit" Synkronisten CFM- ja CMP-servovaihdemoottorien osalta käyttöohjetta "Räjähdyssuojatut servomoottorit" Mahdollisten lisälaitteiden käyttöohjeita Luetteloa "Vaihteet" tai Luetteloa "Räjähdyssuojatut vaihteet" 2.6 Kuljetus Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Ilmoita niistä välittömästi kuljetusliikkeelle. Käyttöönotto on tarvittaessa estettävä. Kiristä nostosilmukat. Silmukat on mitoitettu moottorin/vaihdemoottorin painon mukaan; niihin ei saa kiinnittää ylimääräisiä kuormia. Asennetut nostosilmukat ovat normin DIN 580 mukaisia, jossa määritettyjä kuormia ja määräyksiä on noudatettava. Jos vaihdemoottoriin on asennettu kaksi nostosilmukkaa tai silmukkaruuvia, kuorma on kiinnitettävä molemmista silmukoista. Kiinnitysvälineen vetosuunta ei saa ylittää standardin DIN 580 mukaista 45 :n kaltevuutta. Käytä tarvittaessa tarkoitukseen sopivia ja riittävästi mitoitettuja kuljetusvälineitä. Irrota käytetyt kuljetusvarmistimet ennen käyttöönottoa. Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 9

10 2 Turvaohjeita Pitkäaikaisvarastointi 2.7 Pitkäaikaisvarastointi Noudata luvussa "Pitkäaikainen varastointi" olevia ohjeita (Æ sivu 132). 2.8 Kokoonpano/asennus Noudata luvussa "Mekaaninen asennus" olevia ohjeita (Æ sivu 21)! 2.9 Käyttöönotto/käyttö Tarkasta öljyn määrä ennen käyttöönottoa luvussa "Tarkastus/huolto" olevien ohjeiden mukaan (Æ sivu 80). Tarkasta oikea pyörimissuunta vaihteen ollessa kytkemättömässä tilassa. Tarkkaile samalla epätavallisia hankaavia ääniä vaihteen pyöriessä. Lukitse kiila ennen koekäyttöä ilman kytkintä tai vastaavaa. Valvonta- ja suojalaitteita ei saa poistaa toiminnasta koekäytönkään ajaksi. Jos havaitset normaalista poikkeavia muutoksia (esim. nousseita lämpötiloja, melua, värähtelyjä), vaihdemoottori on tarvittaessa pysäytettävä. Selvitä syy, ota tarvittaessa yhteys SEW-EURODRIVEen Tarkastus/huolto Noudata luvussa "Tarkastus/huolto" olevia ohjeita (Æ sivu 80)! 10 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

11 Tarkistuslistat Ennen käyttöönottoa 3 3 Tarkistuslistat 3.1 Ennen käyttöönottoa Tähän tarkistuslistaan on poimittu kaikki toimenpiteet, jotka tulee suorittaa direktiivin 94/9/EY mukaisesti ennen vaihteen käyttöönottoa räjähdysvaarallisilla alueilla. Tarkasta ennen käyttöönottoa räjähdysvaarallisilla alueilla Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Ilmoita niistä välittömästi kuljetusliikkeelle. Käyttöönotto on tarvittaessa estettävä. Kuljetusvarmistimet on irrotettava ennen käyttöönottoa. Vastaavatko seuraavat vaihteen tyyppikilpeen merkityt arvot hyväksytyllä räjähdysvaarallisella käyttöalueella vallitsevia arvoja: Laiteryhmä Atex-kategoria Atex-alue Lämpötilaluokka suurin pintalämpötila Tarkastettu Lisätietoja luvussa ja 5.4 Onko varmistettu, ettei räjähtävää ilmapiiriä, öljyjä, happoja, kaasuja, höyryjä tai säteilyä esiinny vaihteen 5.2 asennuksen aikana? Pysyykö ympäristön lämpötila voiteluainetaulukon mukaisissa rajoissa? 9.2 Onko varmistettu, että vaihteet on tuuletettu riittävästi ja ettei niihin pääse siirtymään lämpöä ulkopuolelta 5.3 ja 5.4 (esim. kytkimistä). Jäähdytysilman lämpötila ei saa olla yli 40 C. Onko vaihteen asennusasento vaihteen tyyppikilvessä mainitun asennusasennon mukainen? 5.3 ja 8.1 Huomioitavaa: Rakenteen muuttamisesta on sovittava etukäteen SEW-EURODRIVEn kanssa. ATEX-hyväksyntä raukeaa, ellei asiasta sovita etukäteen! Onko asennusasennon mukainen öljytaso vaihteen tyyppikilvessä mainitun öljymäärän mukainen? 5.3 Päästäänkö kaikkiin öljyn tarkastus- ja poistoruuveihin sekä ilmausruuveihin ja -venttiileihin käsiksi? 5.3 Onko kaikilla ensiöön ja toisioon asennettavilla elementeillä ATEX-hyväksyntä? 5.5 Onko varmistettu, ettei vaihteen tyyppikilvessä annettuja arvoja ylitetä, kun vaihde on varustettu adapterilla 6.2 tai kun ensiö on varustettu kannella? Holkkiakselilla ja kutisteholkilla varustettuja vaihteita asennettaessa: 5.8 Onko peitekansi asennettu asianmukaisesti? Adapterien AM tai AQA kytkinosaa asennettaessa: Väliholkkeja ei saa käyttää asennusapuvälineenä! Kun moottori asennetaan vaihteen ensiönpuoleiseen AD-kanteen: Onko ensiönpuoleisen akselinpään ja moottorinakselin välisen hihnan sähköinen resistanssi riittävän pieni < 10 9 Ê? Ennen suojakannen asennusta: Onko suojakannen valmistajan suorittaman riskianalyysin avulla todistettu, ettei kipinälähteitä (esimerkiksi hankauksesta johtuvia kipinöitä) voi syntyä? Kun moottori on liitetty suoraan verkkoon: Tarkasta, että vaihteen ja moottorin tyyppikilvissä mainitut tiedot vastaavat käyttöpaikalla vallitsevia ympäristöoloja. Kun vaihdemoottori on taajuusmuuttajakäyttöinen: Tarkasta, että vaihdemoottori on hyväksytty taajuusmuuttajakäyttöön. Taajuusmuuttaja on parametroitava siten, ettei vaihde pääse ylikuormittumaan (Æ vaihteen tyyppikilpi) 5.11 ja Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 11

12 3 Tarkistuslistat Käyttöönoton aikana 3.2 Käyttöönoton aikana Tähän tarkistuslistaan on poimittu kaikki toimenpiteet, jotka tulee suorittaa direktiivin 94/9/EY mukaisesti vaihteen käyttöönoton yhteydessä räjähdysvaarallisilla alueilla. Tarkasta räjähdysvaarallisilla alueilla käyttöönoton aikana Mittaa pintalämpötila noin 3 tunnin kuluttua. Arvo ei saa poiketa yli 70 K ympäristön lämpötilasta. Mikäli arvo > 70 K, käyttölaite on pysäytettävä välittömästi ja on otettava yhteyttä SEW-EURODRIVEen! Mittaa öljyn lämpötila. Lisää mitattuun arvoon 10 K. Määrää voiteluaineen vaihtoväli tämän arvon perusteella. Kun vaihteessa on adapteri AM tai ensiönpuoleinen kansi AD, jossa on takaisinpyörintäeste RS, tulee huomioida seuraavaa: Takaisinpyörimisesteiden vähimmäisnostopyörimisnopeuksia ei saa alittaa nimelliskäytössä. Tarkastettu Lisätietoja luvussa ja Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

13 Vaihteen rakenne Hammasvaihteen rakenne 4 4 Vaihteen rakenne HUOM! Seuraavat kuvat ovat periaatekuvia. Ne helpottavat varaosaluettelon käyttöä. Vaihteiden kokojen ja mallien välillä voi esiintyä eroja! 4.1 Hammasvaihteen rakenne [181] [42] [41] [8] [7] [19] [43] [3] [9] [2] [12] [45] [11] [515] [516] [517] [47] [17] [6] [101] [100] [102] [59] [25] [88] [521] [522] [523] [59] [20] [24] [1] [22] [59] [31] [32] [30] [5] [34] [4] [37] [506] [39] [507] [131] [508] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] Hammaspyörä Pyörä Hammastettu akseli Pyörä Hammastettu akseli Pyörä Toisioakseli Kiila Akselitiiviste Vierintälaakeri Varmistin Väliputki [19] [20] [22] [24] [25] [30] [31] [32] [34] [37] [39] [41] Kiila Ilmanvaihtoventtiili Vaihdekotelo Silmukkaruuvi Vierintälaakeri Vierintälaakeri Kiila Väliputki Vierintälaakeri Vierintälaakeri Varmistin Varmistin [42] [43] [45] [47] [59] [88] [100] [101] [102] [131] [181] [506] Vierintälaakeri Kiila Vierintälaakeri Varmistin Sulkutulppa Varmistin Vaihteen kansi Kuusiokantaruuvi Tiiviste Sulkutulppa Sulkutulppa Sovitelevy [507] [508] [515] [516] [517] [521] [522] [523] Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 13

14 4 Vaihteen rakenne Lieriövaihteen rakenne 4.2 Lieriövaihteen rakenne [515] [516] [517] [41] [42] [181] [506] [507] [131] [508] [3] [37] [39] [43] [5] [2] [31] [45] [4] [30] [32] [183] [20] [59] [22] [1] [161] [59] [165] [19] [160] [7] [94] [92] [93] [91] [25] [88] [521] [522] [523] [59] [102] [100] [101] [81] [9] [17] [11] [6] [14] [16] [1] [2] [3] [4] [5] [6] [7] [9] [11] [14] [16] [17] [19] [20] Hammaspyörä Pyörä Hammastettu akseli Pyörä Hammastettu akseli Pyörä Holkkiakseli Akselitiiviste Vierintälaakeri Kuusiokantaruuvi Toisiolaippa Väliputki Kiila Ilmanvaihtoventtiili [22] [25] [30] [31] [32] [37] [39] [41] [42] [43] [45] [59] [81] [88] Vaihdekotelo Vierintälaakeri Vierintälaakeri Kiila Väliputki Vierintälaakeri Varmistin Varmistin Vierintälaakeri Kiila Vierintälaakeri Sulkutulppa Jousirengas Varmistin [91] [92] [93] [94] [100] [101] [102] [131] [160] [161] [165] [181] [183] Varmistin Levy Jousilaatta Kuusiokantaruuvi Vaihteen kansi Kuusiokantaruuvi Tiiviste Sulkukapseli Sulkutulppa Sulkukapseli Sulkutulppa Sulkukapseli Akselitiiviste [506] [507] [508] [515] [516] [517] [521] [522] [523] Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy 14 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

15 Vaihteen rakenne Kartiopyörävaihteen rakenne Kartiopyörävaihteen rakenne [100] [102] [3] [536] [43] [537] [538] [533] [534] [535] [45] [2] [114] [20] [22] [59] [101] [42] [119] [113] [59] [25] [84] [19] [523] [522] [88] [521] [116] [89] [59] [1] [8] [7] [59] [6] [59] [83] [17] [11] [12] [9] [131] [31] [5] [37] [506] [507] [137] [508] [4] [30] [135] [132] [161] [133] [542] [543] [544] [39] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] [19] [20] [22] Hammaspyörä Pyörä Hammastettu akseli Pyörä Hammastettu akseli Pyörä Toisioakseli Kiila Akselitiiviste Vierintälaakeri Varmistin Väliputki Kiila Ilmanvaihtoventtiili Vaihdekotelo [25] Vierintälaakeri [30] Vierintälaakeri [31] Kiila [37] Vierintälaakeri [39] Varmistin [42] Vierintälaakeri [43] Kiila [45] Vierintälaakeri [59] Sulkutulppa [83] Jousirengas [84] Jousirengas [88] Varmistin [89] Sulkukapseli [100] Vaihteen kansi [101] Kuusiokantaruuvi [102] Tiiviste [113] Lukitusmutteri [114] Lukituslevy [116] Kierrelukite [119] Väliputki [131] Sulkukapseli [132] Varmistin [133] Tukilevy [135] Jousirengas [161] Sulkukapseli [506] Sovitelevy [507] Sovitelevy [508] Sovitelevy [521] Sovitelevy [521] Sovitelevy [522] [523] [533] [534] [535] [536] [537] [538] [542] [543] [544] Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 15

16 4 Vaihteen rakenne Kierukkavaihteen rakenne 4.4 Kierukkavaihteen rakenne [101] [59] [20] [131] [506] [507] [39] [137] [37] [5] [43] [30] [102] [2] [61] [59] [100] [22] [1] [19] [25] [523] [522] [521] [89] [88] [59] [7] [9] [12] [520] [519] [518] [11] [6] [1] [2] [5] [6] [7] [9] [11] [12] [19] Hammaspyörä Pyörä Kierukka Kierukkapyörä Toisioakseli Akselitiiviste Vierintälaakeri Varmistin Kiila [20] [22] [25] [30] [37] [39] [43] [59] [61] Ilmanvaihtoventtiili Vaihdekotelo Vierintälaakeri Vierintälaakeri Vierintälaakeri Varmistin Kiila Sulkutulppa Varmistin [88] [89] [100] [101] [102] [131] [137] [506] [507] Varmistin Sulkukapseli Vaihteen kansi Kuusiokantaruuvi Tiiviste Sulkukapseli Tukilevy Sovitelevy Sovitelevy [518] [519] [520] [521] [522] [523] Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy 16 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

17 Vaihteen rakenne SPIROPLAN -vaihteen W10-W30 rakenne SPIROPLAN -vaihteen W10-W30 rakenne [100] [101] [102] [22] [65] [66] [68] [71] [143] [72] [1] [89] [88] [521] [522] [523] [25] [6] [8] [19] [7] [250] [251] [17] [11] [518] [519] [12] [520] [9] [1] [6] [7] [8] [9] [11] [12] [17] Hammaspyörä Pyörä Toisioakseli Kiila Akselitiiviste Vierintälaakeri Varmistin Väliputki [19] [22] [25] [65] [66] [71] [72] [143] Kiila Vaihdekotelo Vierintälaakeri Akselitiiviste Vierintälaakeri Tukilevy Varmistin Tukilevy [88] [89] [100] [101] [102] [132] [183] [250] Varmistin Sulkukapseli Vaihteen kansi Kuusiokantaruuvi Tiiviste Varmistin Akselitiiviste Varmistin [251] [518] [519] [520] [521] [522] [523] Varmistin Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 17

18 4 Vaihteen rakenne SPIROPLAN -vaihteen W37-W47 rakenne 4.6 SPIROPLAN -vaihteen W37-W47 rakenne [521] [522] [523] [88] [89] [6] [25] [22] [19] [7] [8] [518] [519] [11] [520] [12] [9] [59] [44] [133] [506] [37] [5] [59] [31] [5] [1] [33] [32] [30] [137] [2] [61] [26] [36] [1] [2] [5] [6] [7] [8] [9] [11] [12] [19] Hammaspyörä Pyörä Hammastettu akseli Pyörä Toisioakseli Kiila Akselitiiviste Urakuulalaakeri Varmistin Kiila [22] [24] [25] [26] [30] [31] [32] [33] [36] [37] Vaihdekotelo Nostosilmukka Urakuulalaakeri Kotelo 1. aste Urakuulalaakeri Kiila Väliputki Varmistin Kuusiokantaruuvi Urakuulalaakeri [44] [59] [61] [68] [72] [80] [88] [89] [106] [133] O-rengas Sulkutulppa Varmistin Varmistin Varmistin Kiila Varmistin Sulkukapseli Vaarnaruuvi Sovitelevy [137] [150] [183] [506] [518] [519] [520] [521] [522] [523] Sovitelevy Kuusiokantamutteri Akselitiiviste Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy Sovitelevy 18 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

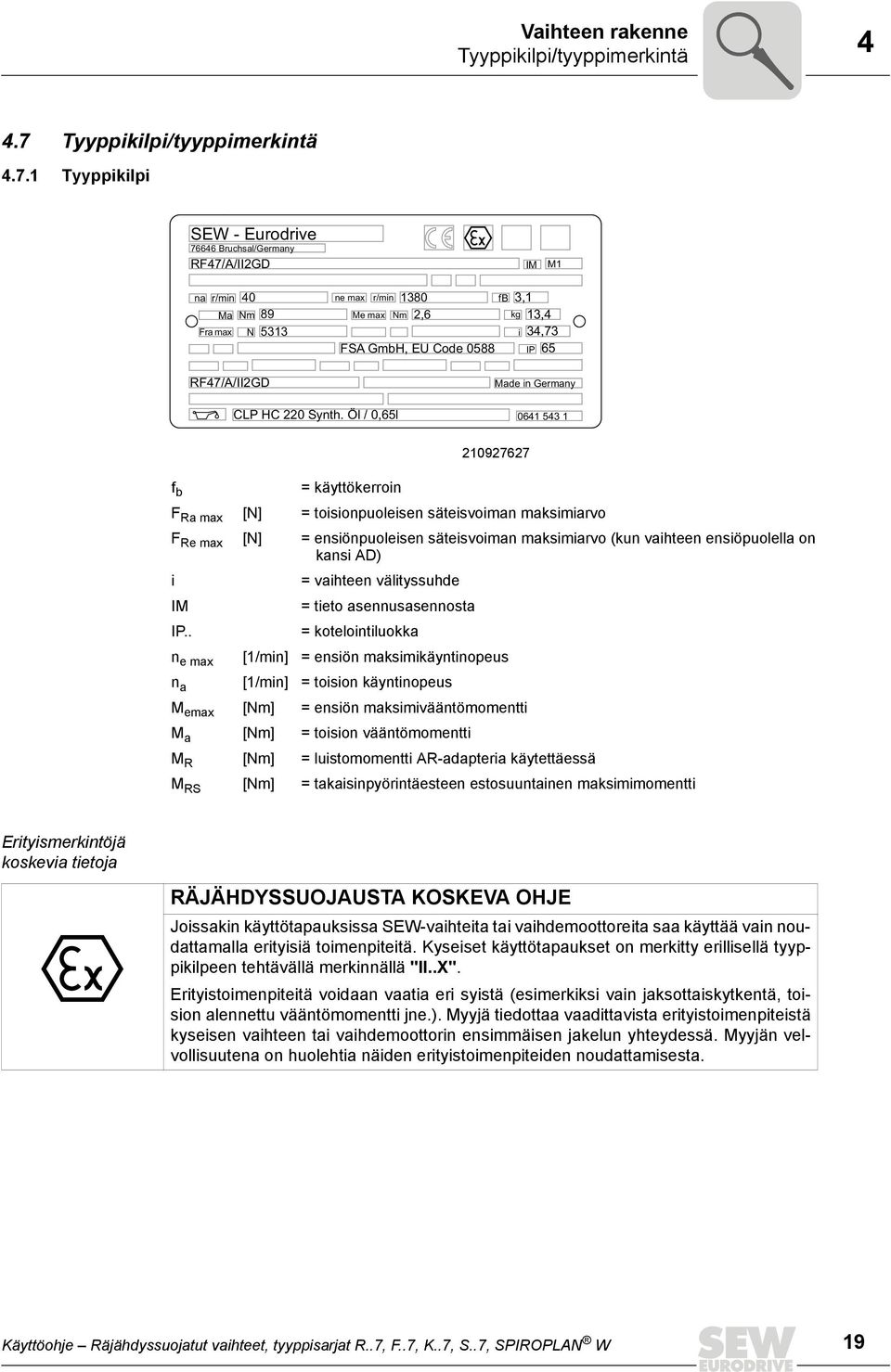

19 Vaihteen rakenne Tyyppikilpi/tyyppimerkintä Tyyppikilpi/tyyppimerkintä Tyyppikilpi SEW - Eurodrive Bruchsal/Germany RF47/A/II2GD IM M1 na r/min 40 ne max r/min 1380 fb 3,1 Ma Nm 89 Me max Nm 2,6 kg 13,4 Fra max N 5313 i 34,73 FSA GmbH, EU Code 0588 IP 65 RF47/A/II2GD CLP HC 220 Synth. Öl / 0,65l Made in Germany f b = käyttökerroin F Ra max [N] = toisionpuoleisen säteisvoiman maksimiarvo F Re max [N] = ensiönpuoleisen säteisvoiman maksimiarvo (kun vaihteen ensiöpuolella on kansi AD) i = vaihteen välityssuhde IM = tieto asennusasennosta IP.. = kotelointiluokka n e max [1/min] = ensiön maksimikäyntinopeus n a [1/min] = toision käyntinopeus M emax [Nm] = ensiön maksimivääntömomentti M a [Nm] = toision vääntömomentti M R [Nm] = luistomomentti AR-adapteria käytettäessä M RS [Nm] = takaisinpyörintäesteen estosuuntainen maksimimomentti Erityismerkintöjä koskevia tietoja RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE Joissakin käyttötapauksissa SEW-vaihteita tai vaihdemoottoreita saa käyttää vain noudattamalla erityisiä toimenpiteitä. Kyseiset käyttötapaukset on merkitty erillisellä tyyppikilpeen tehtävällä merkinnällä "II..X". Erityistoimenpiteitä voidaan vaatia eri syistä (esimerkiksi vain jaksottaiskytkentä, toision alennettu vääntömomentti jne.). Myyjä tiedottaa vaadittavista erityistoimenpiteistä kyseisen vaihteen tai vaihdemoottorin ensimmäisen jakelun yhteydessä. Myyjän velvollisuutena on huolehtia näiden erityistoimenpiteiden noudattamisesta. Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 19

20 4 Vaihteen rakenne Tyyppikilpi/tyyppimerkintä Tyyppimerkintä HUOM! Tyyppimerkintöjen tarkka kuvaus ja lisätiedot käyvät ilmi seuraavista julkaisuista: Luettelo "Vaihteet" Luettelo "Vaihdemoottorit" Luettelo "Räjähdyssuojatut käytöt" Esimerkki: Hammasvaihteet, kategoria II2GD RF 47 / A / II2GD EU-direktiivin 94/9/EY mukainen räjähdyssuojattu malli Suoraan asennettavaa moottoria varten Vaihteen rakennekoko Hammasvaihdesarja (laipparakenne) 20 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

21 Mekaaninen asennus Tarvittavat työkalut / apuvälineet 5 5 Mekaaninen asennus 5.1 Tarvittavat työkalut / apuvälineet Ruuviavainsarja Momenttiavain seuraavia elementtejä varten: Kiristysholkit Moottorin sovite Ensiönpuoleinen kansi, jossa ohjausolake Asennustyökalu Mahd. tasauselementit (aluslevyt, välirenkaat) Ensiö- ja toisiopuolen asennusosien kiinnitysmateriaali Asennustahna (esim. NOCO ) Kierrelukitetta (ohjausolakkeella varustettua ensiöpuolen kantta käytettäessä), esim. Loctite 243 Normiosat eivät sisälly toimitukseen Toleranssit kokoonpanotöissä Akselin pää DIN 748 mukainen läpimittatoleranssi ISO k6 umpiakseleilla, joiden á Â 50 mm ISO m6 umpiakseleilla, joiden á > 50 mm ISO H7 holkkiakseleiden yhteydessä Keskiöreikä normin DIN 332 mukaan, muoto DR Laippa DIN mukainen keskitysreunan toleranssi ISO j6, kun b1 Â 230 mm ISO h6, kun b1 > 230 mm Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 21

22 5 Mekaaninen asennus Asennustyöhön ryhtymisen edellytykset 5.2 Asennustyöhön ryhtymisen edellytykset VARO! Vaihde tai vaihdemoottori voi vaurioitua epäasiallisen asennuksen seurauksena. Mahdollisten aineellisten vahinkojen vaara! Noudata tässä luvussa annettuja ohjeita. Varmista, että seuraavat ehdot ovat voimassa: Vaihdemoottorin tyyppikilven tiedot vastaavat sähköverkon arvoja. Koneikko ei ole vaurioitunut kuljetuksen ja varastoinnin aikana. Varmista, että seuraavat edellytykset ovat voimassa: Vakiovaihteiden yhteydessä: Ympäristön lämpötila on teknisen dokumentaation, tyyppikilven ja luvun "Voiteluaineet" (Æ sivu 133) mukainen. Käyttölaitteita ei saa asentaa, jos läheisyydessä esiintyy öljyjä, happoja, kaasuja, höyryjä, säteilyä tms. Erikoisversioiden yhteydessä: Käyttölaite on toteutettu ympäristössä vallitsevien ehtojen mukaisesti. Noudata tyyppikilven ohjeita. Kierukka-/SPIROPLAN W-vaihteiden yhteydessä: Suuria ulkoisia massahitausmomentteja, jotka voivat kuormittaa vaihdetta regeneratiivisesti, ei saa esiintyä. [Hyötysuhteen ollessa η (regeneratiivinen) = 2 1/η < 0,5 itsepidätteinen] Poista korroosiosuoja-aine, lika tai vastaavat huolellisesti toisioakseleista ja laippapinnoista. Käytä tavanomaisia liuottimia. Liuotinta ei saa päästää akselitiivisteen huulitiivisteisiin vaurioitumisvaara! Suojaa toision puoleiset akselitiivisteet hiovilta aineilta ympäristöolojen ollessa kuluttavia. 22 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

23 Mekaaninen asennus Vaihteen asentaminen paikalleen Vaihteen asentaminen paikalleen Vaihteen tai vaihdemoottorin saa asentaa vain sille määriteltyyn asennusasentoon. Noudata tyyppikilven ohjeita. Rakennekokojen W10-W30 SPIROPLAN -vaihteet ovat asennusasennosta riippumattomia. Alustarakenteen on oltava ominaisuuksiltaan seuraavanlainen: Tasainen Tärinää vaimentava Vääntöjäykkä Suurin sallittu poikkeama tasopinnasta on jalka- ja laippa-asennuksen yhteydessä (viitestandardi DIN ISO 1101): Vaihteen koko  67: maks. 0,4 mm Vaihteen koko : maks. 0,5 mm Vaihteen koko : maks. 0,7 mm Vaihteen koko : maks. 0,8 mm Kotelon jalkojen ja asennuslaipan välille ei saa muodostua jännityksiä. Ota huomioon sallitut säteis- ja aksiaalivoimat! Kiinnitä vaihdemoottorit laatuluokan 8.8 mukaisilla ruuveilla. Kiinnitä seuraavat vaihdemoottorit laatuluokan 10.9 mukaisilla ruuveilla: RF37, R37F joissa laipan á on 120 mm RF47, R47F joissa laipan á on 140 mm RF57, R57F joissa laipan á on 160 mm sekä RZ37, RZ47, RZ57, RZ67, RZ77, RZ87 RÄJÄHDYSSUOJAUSTA KOSKEVIA OHJEITA Öljyn määrä on voitava tarkastaa ja öljy on voitava tyhjentää esteettömästi! Voimakasta staattista sähkölatausta synnyttäviä nopeita liikkeitä lakkakerroksen päällä tulee välttää. Ennen käyttöönottoa on tarkastettava ohjeiden mukainen asennusasentokohtainen öljymäärä! Ks. luku "Voiteluaineet" (Æ sivu 133), tai tyyppikilven tiedot. Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 23

24 5 Mekaaninen asennus Vaihteen asentaminen paikalleen Tarkasta samalla myös ilmoitettu asennusasentokohtainen öljymäärä. Ks. luku "Voiteluaineet" (Æ sivu 133), tai tyyppikilven tiedot. Vaihteisiin on tehtaalla lisätty vaadittu öljymäärä. Öljymäärän tarkastusruuvista mitattaessa voi esiintyä vähäisiä asennusasentokohtaisia poikkeamia, jotka ovat valmistustoleranssin puitteissa sallittuja. Mikäli asennusasentoa muutetaan, sovita voiteluaineiden täyttömäärät ja ilmausventtiilin asento sopiviksi. Kun K-vaihteiden asennusasentoa muutetaan asentoon M5 tai M6 tai näiden sisällä asennosta toiseen, kehotamme kääntymään SEW-asiakaspalvelun puoleen. Kun rakennekokoa S47... S97 olevien S-vaihteiden asennusasento muutetaan asentoon M2 ja M3, kehotamme kääntymään SEW-huollon puoleen. RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE Rakenteen muuttamisesta on sovittava etukäteen SEW-EURODRIVEn kanssa. ATEXhyväksyntä raukeaa, ellei asiasta sovita etukäteen! Mikäli vaarana on vaihteen ja koneen välinen sähkömekaaninen korroosio, käytä mm:n paksuisia muovisia välikappaleita. Käytetyn muovin sähköisen resistanssin tulee olla < 10 9 Ê. Sähkökemiallista korroosiota voi esiintyä eri metallien, kuten esimerkiksi valuraudan ja ruostumattoman teräksen välillä. Käytä ruuvien yhteydessä muovisia aluslevyjä! RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE Huolehdi aina vaihdekotelon lisämaadoituksesta. 24 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

25 Mekaaninen asennus Vaihteen asentaminen paikalleen Kiinnitysruuvien kiristysmomentit Kiristä vaihdemoottorit seuraavilla kiristysmomenteilla: Kiristysmomentti ruuvi / mutteri Ruuvi / mutteri Lujuusluokka 8.8 [Nm] M6 11 M8 25 M10 48 M12 86 M M M M M M M M Kiristä alla mainitut laipparakenteiset hammasvaihdemoottorit seuraavilla korotetuilla kiristysmomenteilla: Kiristysmomentti ruuvi / mutteri Ruuvi / mutteri Laippa Vaihde Lujuusluokka 10.9 [Nm] 120 RF37 M RF47 M RF57 M ZR RZ37 M ZR RZ47 M ZR RZ57 M ZR RZ67 M ZR RZ77 M ZR RZ87 M Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 25

26 5 Mekaaninen asennus Vaihteen asentaminen paikalleen Vaihteen kiinnitys Jalkarakenteinen vaihde Seuraavassa taulukossa on esitetty jalkarakenteisten vaihteiden kierrekoot eri vaihdetyyppejä ja rakennekokoja varten: Ruuvi R / R..F RX F / FH..B / FA..B Vaihteen tyyppi K / KH..B / KV..B / KA..B M /20 M8 17/27/37 27/ /37/47 M /47 47/57 M12 47/57/ /67 57/67 67 M16 77/87 77/87 77/ M / M M /167 M36 147/ /157/187 S W B14-laipparakenteinen ja/tai holkkiakselilla varustettu vaihde Seuraavassa taulukossa on esitetty B14-laipparakenteisten ja/tai holkkiakselilla varustettujen vaihteiden kierrekoot eri vaihdetyyppejä ja rakennekokoja varten: Vaihteen tyyppi Ruuvi RZ FAZ / FHZ KAZ / KHZ / KVZ SA / SAZ / SHZ M6 07/17/ /20/30 M8 37/47 27/37/47 37/47 47/57 37 M10 57/67 47 M12 77/87 57/67/77 57/67/77 67/77 M16 87/97 87/97 87/97 M20 107/ /127 M WA B5-laipparakenteinen vaihde Seuraavassa taulukossa on esitetty B5-laipparakenteisten vaihteiden kierrekoot eri vaihdetyyppejä ja rakennekokoja ja laipan halkaisijoita varten: á laippa [mm] Ruuvi RF / R..F / RM FF / FAF / FHF Vaihteen tyyppi KF / KAF / KHF / KVF SF / SAF / SHF WF / WAF 80 M M M6 07/17/ /20/30/ M8 07/17/ M8 07/17/27/37/47 27/ /47 30/37/ M10 37/47/57/ / M12 57/67/77/87 57/67 57/ M12 67/77/ M16 77/87/97/ M16 97/107/137/147 97/107 97/ M16 107/137/147/ M20 147/ Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

27 Mekaaninen asennus Vaihteen asentaminen paikalleen Asennus kosteisiin tiloihin tai ulos Kosteissa tiloissa tai ulkona käytettävät moottorit toimitetaan pintasuojauksella varustettuina rakenteina. Mahdollisesti syntyneet maali- tai lakkapinnan vauriot (esim. ilmausventtiilissä tai nostosilmukoissa) tulee korjata. Kun moottorit asennetaan adapteriin AM, AQ, AR, AT, laippapinnat on tiivistettävä sopivalla valmisteella, esim. Loctite 574:llä Vaihteen ilmaus Seuraavia vaihteita ei tarvitse ilmata: R07 asennusasennoissa M1, M2, M3, M5 ja M6 R17, R27 ja F27 asennusasennoissa M1, M3, M5 ja M6 SPIROPLAN W -vaihteet W10, W20, W30 SPIROPLAN W-vaihteet W37 ja W47 asennusasennoissa M1, M2, M3, M5, M6 SEW-EURODRIVE toimittaa kaikki muut vaihteet asennusasentojen mukaisesti asennetulla ja aktivoidulla ilmausventtiilillä varustettuina. Poikkeukset: 1. SEW toimittaa seuraavat vaihteet tarkoitukseen varattuun ilmausreikään asennetulla sulkutulpalla varustettuina: Asennusasennoltaan kääntyvät vaihteet, jos mahdollista Vinoon asentoon asennettavat vaihteet Ilmausventtiili sijaitsee moottorin liitäntärasiassa. Ennen käyttöönottoa korkeimmassa kohdassa sijaitseva sulkutulppa on vaihdettava mukana toimitettuun ilmausventtiiliin. 2. SEW toimittaa ilmausventtiilin erikseen muovipussiin pakattuna erillisvaihteisiin, jotka vaativat ensiöpuolen ilmausta. 3. SEW toimittaa rakenteeltaan umpinaiset vaihteet ilman ilmausventtiiliä. RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE Vain valtuutetut henkilöt saavat yhdistää erillisvaihteita moottoreihin tai sovitteisiin. Ota yhteys SEW-EURODRIVEen. Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 27

28 5 Mekaaninen asennus Vaihteen asentaminen paikalleen Ilmausventtiilin aktivointi Varmista, että ilmausventtiili on aktivoitu. Mikäli ilmausventtiiliä ei ole aktivoitu, sen kuljetusvarmistus on irrotettava ennen vaihteen käyttöönottoa! 1. Kuljetusvarmistuksella varustettu ilmausventtiili Kuljetusvarmistuksen irrotus Aktivoitu ilmausventtiili Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

29 Mekaaninen asennus Umpiakselilla varustettu vaihde Vaihteen maalaus/lakkaus VARO! Ilmausventtiilit ja akselitiivisteet voivat vaurioitua käyttölaitetta maalattaessa/lakattaessa tai pintakäsittelyä korjattaessa. Aineellisten vahinkojen vaara. Peitä ilmausventtiilit ja akselitiivisteen suojaushuuli huolellisesti ennen maalausta/lakkausta. Poista maalarinteipit maalaus-/lakkaustöiden päätyttyä. 5.4 Umpiakselilla varustettu vaihde Asennusohjeita RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE ATEX-hyväksynnän mukaisia kytkentäelementtejä saa käyttää vain, jos ne kuuluvat direktiivin 94/9/EY piiriin. Käytä päällevetolaitetta ensiö- ja toisiopuolen osien asentamiseen. Käytä akselille vetämiseen akselin päässä olevaa kierteitettyä keskiöreikää. RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE Käytä vain sellaisia hihnoja, joiden resistanssi on riittävä eli < 10 9 Ê. Niiden tulee olla standardin IEC , kategorian FV-0 mukaisia. Asennettujen osien tulee olla tasapainotettuja eivätkä ne saa aiheuttaa liian suuria säteis- tai aksiaalivoimia (sallitut arvot, ks. luettelo "Vaihdemoottorit" tai "Räjähdyssuojatut käytöt"). HUOM! Voit helpottaa asennusta sivelemällä toisiopuolen osaan asennustahnaa tai lämmittämällä sitä hetken aikaa ( C:een). Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 29

30 5 Mekaaninen asennus Umpiakselilla varustettu vaihde Ensiön- ja toisionpuoleisten osien asennus VARO! Laakerit, kotelot ja akselit voivat vaurioitua epäasiallisen asennuksen seurauksena. Mahdollisten aineellisten vahinkojen vaara! Käytä ensiön- ja toisionpuoleisten osien asennukseen vain asennustyökalua. Käytä hyväksi akselin päässä olevaa kierteitettyä keskiöreikää. Älä lyö hihnapyöriä, kytkimiä, hammaspyöriä jne. vasaralla paikalleen akselin päähän. Hihnapyöriä asennettaessa tulee ottaa huomioon valmistajan ilmoittama hihnan oikea kireys. Asennettujen osien tulee olla tasapainotettuja eivätkä ne saa aiheuttaa liian suuria säteis- tai aksiaalivoimia (sallitut arvot, ks. luettelo "Vaihdemoottorit" tai "Räjähdyssuojatut käytöt"). Asennus asennustyökalua käyttämällä Kuva esittää asennustyökalua, jota käytetään kytkinten tai napojen asentamiseen vaihteen tai moottorien akselin päihin. Asennustyökalun aksiaalilaakeria ei aina tarvita, mikäli ruuvin voi kiristää vaivattomasti. [1] [2] [3] [1] Vaihteen akselin pää [2] Aksiaalilaakeri [3] Kytkimen napa 30 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

31 Mekaaninen asennus Umpiakselilla varustettu vaihde 5 Suurten säteisvoimien välttäminen Suurten säteisvoimien välttämiseksi: Asenna hammas- tai ketjupyörät kuvan B mukaisesti. [1] [1] [A] [B] [1] Napa [A] Väärin [B] Oikein HUOM! Voit helpottaa asennusta sivelemällä toisiopuolen osaan asennustahnaa tai lämmittämällä sitä hetken aikaa ( C:een) Kytkinten asennus VARO! Kytkinosat, kuten hihnapyörät, kytkimet jne., liikkuvat nopeasti käytön aikana. Puristumisvaara. Peitä kytkinosat kosketussuojalla. Kytkimet on asennettava sovitettava kytkimen valmistajan ohjeiden mukaisesti. a) maksimi- ja minimivälys b) aksiaalisiirtymä c) kulmasiirtymä a) b) c) Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 31

32 5 Mekaaninen asennus Kategorian II2GD mukaiset vaihteet ja vaihdemoottorit 5.5 Kategorian II2GD mukaiset vaihteet ja vaihdemoottorit RÄJÄHDYSSUOJAUSTA KOSKEVIA OHJEITA Sarjan R, F, K, W ja S mukaiset räjähdyssuojatut vaihteet ja vaihdemoottorit vastaavat laitteistoryhmän II, kategorian 2G (räjähdysvaarallinen ympäristö kaasu) ja 2D (räjähdysvaarallinen ympäristö pöly) rakennusmääräyksiä. Ne on tarkoitettu käytettäviksi alueilla 1 ja 21. Sarjan R, F, K ja S mukaiset, AR-sovittimella (luistonvalvonnalla) varustetut, räjähdyssuojatut vaihteet vastaavat laitteistoryhmän II, kategorian 3G (räjähdysvaarallinen ympäristö kaasu) ja 3D (räjähdysvaarallinen ympäristö pöly) rakennusmääräyksiä. Ne on tarkoitettu käytettäviksi alueilla 2 ja 22. Sarjan W10.. vaihteita ja vaihdemoottoreita ei saa käyttää räjähdyssuojatulla alueella Ympäristön lämpötila Kategorian II2D mukaisia vaihteita saa käyttää vain ympäristölämpötiloissa -20 C +40 C. RÄJÄHDYSSUOJAUSTA KOSKEVA OHJE Tästä poikkeavat ympäristön lämpötilat on merkittävä tyyppikilpeen Lämpötilaluokka Kategorian II2G mukaisia verkkosyöttöisiä vaihteita/vaihdemoottoreita (räjähdysvaarallinen ympäristö kaasu) saa käyttää lämpötilaluokissa T3 T6 alennussuhteen ja asennusasennon mukaan. Vaihteen lämpötilaluokka on merkitty tyyppikilpeen. Yksittäisvaihteet sekä taajuusmuuttajakäyttöiset vaihemoottorit (vain 4- ja 6-napaiset) määritellään sovelluskohtaisesti SEW-EURODRIVEn toimesta Pintalämpötila Kategorian II2D vaihteiden suurin pintalämpötila on 120 C tai 140 C käyntinopeuden, alennussuhteen ja rakennekoon mukaan. Sitä pienemmistä pintalämpötiloista on sovittava erikseen SEW-EURODRIVEn kanssa ja ne on merkittävä tyyppikilpeen. Järjestelmän käyttäjän on varmistettava, etteivät pölykerrostumat ylitä standardin EN maksimipaksuutta 5 mm. 32 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

33 Mekaaninen asennus Kategorian II2GD mukaiset vaihteet ja vaihdemoottorit Kotelointiluokka Kaikissa vaihdemalleissa on standardin EN mukainen kotelointiluokka IP Ympäristöehdot Huolehdi siitä, että vaihteet on tuuletettu hyvin ja ettei siihen pääse siirtymään lämpöä ulkopuolelta (esim. kytkimistä) Toisioakselin teho ja vääntömomentti Varmista, ettei toision sallittua vääntömomenttia ja sallittuja säteisvoimia ylitetä Erityisrakenteet Räjähdysvaarallisilla alueilla saa käyttää erityisrakenteita (esim. modifioitua toisioakselia) vain SEW-EURODRIVEn suostumuksella. Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 33

34 øb +0.5 øa 5 Mekaaninen asennus Momenttituki alennusvaihteiden yhteydessä 5.6 Momenttituki alennusvaihteiden yhteydessä VARO! Vaihde voi vaurioitua epäasiallisen asennuksen seurauksena. Mahdollisten aineellisten vahinkojen vaara! Momenttitukeen ei asennuksen yhteydessä saa kohdistua jännityksiä. Momenttitukien kiinnitykseen käytetään periaatteessa laatuluokan 8.8 ruuveja Lieriövaihde Seuraava kuva esittää lieriövaihteiden momenttitukea. [1] [3] c d ΔL [2] [1] Ruuvi [2] Aluslevy [3] Mutteri Vaihde Halkaisija Kumivaimennin Asenna kumivaimentimet seuraavalla tavalla: 1. Käytä seuraavan taulukon mukaisia ruuveja [1] ja aluslevyjä. 2. Lukitse ruuviliitos kahdella mutterilla [3]. 3. Kiristä ruuvia, kunnes taulukon mukainen kumivaimentimen esijännitys "Í L" on saavutettu. Sisähalkaisija Pituus (ennen kiristystä) Levyn leveys Í L (kiristettynä) a [mm] b [mm] c [mm] d [mm] [mm] FA FA FA FA FA FA FA FA FA FA FA Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

35 Mekaaninen asennus Momenttituki alennusvaihteiden yhteydessä Kartiopyörävaihde Seuraava kuva esittää kartiopyörävaihteiden momenttitukea. Laakeroi holkki [1] molemmin puolin. Asenna liitoksen B-puoli peilikuvamaisesti A-puoleen nähden. [1] Vaihde Ruuvit Kiristysmomentti KA37 4 M Nm KA47 4 M Nm KA67 4 M Nm KA77 4 M Nm KA87 4 M Nm KA97 4 M Nm KA107 4 M Nm KA127 4 M Nm KA157 4 M Nm Kierukkavaihde Seuraava kuva esittää kierukkavaihteiden momenttitukea. Laakeroi holkki [1] molemmin puolin. [1] Vaihde Ruuvit Kiristysmomentti SA37 4 x M Nm SA47 4 x M Nm SA57 6 x M Nm SA67 8 x M Nm SA77 8 x M Nm SA87 8 x M Nm SA97 8 x M Nm Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 35

36 5 Mekaaninen asennus Momenttituki alennusvaihteiden yhteydessä SPIROPLAN W-vaihteet Seuraava kuva esittää SPIROPLAN W-vaihteiden momenttitukea. Laakeroi holkki [1] molemmin puolin. 45 [1] Vaihde Ruuvit Kiristysmomentti WA10 4 x M Nm WA20 4 x M Nm WA30 4 x M Nm WA37 4 x M Nm WA47 4 x M Nm 36 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

37 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella HUOM! Asiakaskohtaisia akseliratkaisuja tehtäessä tulee noudattaa myös vaihdemoottoriluettelossa olevia rakennetta koskevia ohjeita! Asennusohjeita 1. Levitä NOCO -asennustahna huolellisesti ja tasaisesti. NOCO FLUI NOCO FLUI Asenna akseli ja lukitse se akselin suunnassa (asennustyökalun käyttö helpottaa asennusta). Seuraavaksi kuvataan kaikki kolme asennustapaa: 2A: Vakiotoimitussisältö 2B: Asiakkaan olakkeellisen akselin asennus asennus-/irrotussarjaa käyttämällä 2C: Asiakkaan olakkeettoman akselin asennus asennus-/irrotussarjaa käyttämällä 2A: Asennus vakiotoimitussisältöä käyttämällä [1] [2] [3][4] A [5] [1] Lyhyt kiinnitysruuvi (vakiotoimitussisältö) [2] Jousialuslevy [3] Aluslevy [4] Varmistin [5] Asiakkaan oma akseli Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 37

38 5 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella 2B: Asennus SEW-EURODRIVE-asennus-/irrotussarjaa käyttämällä (Æ sivu 42) Asiakkaan olakkeellinen akseli [1] [2] [3] [4] B [5] [1] Kiinnitysruuvi [2] Jousialuslevy [3] Aluslevy [4] Varmistin [5] Asiakkaan olakkeellinen akseli 2C: Asennus SEW-EURODRIVE-asennus-/irrotussarjaa käyttämällä (Æ sivu 42) Asiakkaan olakkeeton akseli [1] [2] [3] [4] [5] C [6] [1] Kiinnitysruuvi [2] Jousialuslevy [3] Aluslevy [4] Varmistin [5] Väliputki [6] Asiakkaan olakkeeton akseli 38 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

39 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella 5 3. Kiristä kiinnitysruuvi taulukon mukaiseen kiristysmomenttiin Ruuvi Kiristysmomentti [Nm] M5 5 M6 8 M10/12 20 M16 40 M20 80 M HUOM! Sovitesyöpymän välttämiseksi on suositeltavaa pyöräyttää akselia molempien vastinpintojen välissä! Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 39

40 5 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella Irrotusohjeita Oheiset ohjeet ovat voimassa vain, jos vaihde on koottu käyttämällä SEW-EURODRIVEn asennus-/irrotussarjaa (Æ sivu 42). Ks. luvun "Asennusohjeita" (Æ sivu 37) ohjeet, kohta 2B tai 2C. 1. Irrota kiinnitysruuvi [1]. 2. Irrota osat [2] [4] ja mahdollinen väliputki [5]. [1] [2] [3] [4] [5] [6] [1] Kiinnitysruuvi [2] Jousialuslevy [3] Aluslevy [4] Varmistin [5] Väliputki [6] Asiakkaan oma akseli 3. Asenna asiakkaan oman akselin [6] ja varmistimen [4] väliin SEW-EURODRIVEn asennus- ja irrotussarjaan kuuluva irrotuslevy [8] ja itsevarmisteinen mutteri [7]. 4. Asenna varmistin [4] takaisin paikoilleen. 40 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

41 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella 5 5. Kiristä kiinnistysruuvi [1] takaisin paikalleen. Nyt vaihteen voi painaa pois akselilta ruuvia kiristämällä. [1] [4] [7] [8] [6] [1] Kiinnitysruuvi [4] Varmistin [6] Asiakkaan oma akseli [7] Itsevarmisteinen mutteri [8] Irrotuslevy Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 41

42 5 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella SEW-asennus-/irrotussarja SEW-EURODRIVEn asennus-/irrotussarjan voi tilata taulukossa mainitulla tuotenumerolla. [1] [7] [8] [7] [1] [1] Kiinnitysruuvi [7] Itsevarmisteinen mutteri irrotusta varten [8] Irrotuslevy Tyyppi D H7 [mm] M 1) C4 [mm] C5 [mm] C6 [mm] U -0.5 [mm] T -0.5 [mm] D3-0.5 [mm] L4 [mm] SEW-asennus-/ irrotussarjan tuotenumero WA M WA M X WA..20, WA..30, SA..37, WA M FA..27, SA..47, WA M FA..37, KA..37, SA..47, SA..57, WA M FA..47, KA..47, SA M FA..57, KA..57, FA..67, KA..67, SA M SA M FA..77, KA..77, SA M FA..87, KA..87, SA..77, SA M FA..97, KA..97, SA..87, SA M FA..107, KA..107, SA M FA..127, KA M FA..157, KA M ) Kiinnitysruuvi 42 Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W

43 Mekaaninen asennus Alennusvaihteet, varustettuina akselin kiilauralla tai urituksella 5 HUOM! SEW-EURODRIVE suosittelee, että kuvassa näkyvää asennussarjaa käytetään asiakkaan akselin kiinnittämiseen. Samalla on aina tarkastettava, että rakenne riittää esiintyvien aksiaalivoimien kompensointiin. Tiettyjen sovellusten yhteydessä (esim. sekoitinakseleita asennettaessa) akselin lukitsemiseen tulee käyttää tarvittaessa toisenlaista rakennetta. Asiakas voi näissä tapauksissa käyttää itse kehittämäänsä akselin lukitusta. Tällöin on kuitenkin varmistettava, ettei itse tehty rakenne aiheuta potentiaalisia standardin DIN EN mukaisia kipinälähteitä (esim. iskukipinöintiä). Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W 43

44 5 Mekaaninen asennus Kutisteholkilliset alennusvaihteet 5.8 Kutisteholkilliset alennusvaihteet Asennusohjeita VARO! Älä kiristä kiristysruuveja, ennen kuin akseli on asennettu. Holkkiakseli voi vääntyä. Mahdollisten aineellisten vahinkojen vaara! Kiristä kiristysruuvit vain akselin ollessa asennettuna. 1. Löysää kiristysruuveja muutama kierros (älä irrota niitä kokonaan!). A B Poista rasva huolellisesti holkkiakselin reiästä ja käyttöakselilta käyttämällä tavallista kaupoista saatavaa liuotinta Käyttöohje Räjähdyssuojatut vaihteet, tyyppisarjat R..7, F..7, K..7, S..7, SPIROPLAN W
