ECL Comfort 110 Sovellus 130 (voimassa ohjelmistoversiosta 1.08 alkaen)

Koko: px
Aloita esitys sivulta:

Download "ECL Comfort 110 Sovellus 130 (voimassa ohjelmistoversiosta 1.08 alkaen)"

Transkriptio

1 Käyttöohje *087R9796* *VIKTG520* Oy Danfoss Ab Danfoss Lämpö PL 19, Teollisuustie Leppävirta Puh: Faksi: Sähköposti: ECL Comfort 110 Sovellus 130 (voimassa ohjelmistoversiosta 1.08 alkaen) Ulkolämpötilan mukaan menoveden lämpötilan säätävä säädin lämmitys- ja kattilajärjestelmiin Käyttöopas, asennus ja ylläpito Danfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. 52 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/2015

2 Miten asiat löytyvät? Lämpötilojen ja arvojen säätö. Siirtyminen valikkoriviltä toiselle. Valitse / palaa. 2 s Paluu päivittäiskäytön valikkoon. Mitä symbolit tarkoittavat? 1000 T 19@½ Tila NORM.< Haluttuun menoveden lämpötilaan vaikuttaa esim. huone- tai paluuveden lämpötila. Moottori sulkee säätöventtiilin. Moottori aukaisee säätöventtiilin. Moottori ei aktivoi säätöventtiiliä. Pumppu on PÄÄLLÄ. Pumppu on POIS PÄÄLTÄ. Säätölaite on pudotuslämpötilassa. Säätölaite on menossa pudotuslämpötilaan (symboli vilkkuu). Säätölaite on normaalilämpötilassa. Säätölaite on menossa normaalilämpötilaan (symboli vilkkuu). Turvallisuushuomautus Jottei sattuisi henkilö- tai laitevahinkoja, nämä ohjeet on luettava ja niitä on noudatettava tarkasti. Varoitusmerkkiä käytetään korostamaan erityistilanteita, jotka on otettava huomioon. Tämä merkki tarkoittaa, että juuri tämä nimenomainen tieto on luettava erityisen tarkasti. VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK

3 Sisällysluettelo Rivi Sivu Esittely... 6 Asetusten pääkohdat 7 Päivittäiskäyttö... 8 Lämpötilat 8 Säätötilan valinta 9 Henkilökohtainen ajastus 9 Ylläpito Pvm - kello Menovesi T (menoveden lämpötilan säätö) Käyrä (lämmityskäyrä) Siirto (suuntaissiirto) T min (menoveden minimiraja) T maks (menoveden maksimiraja) Huone T raj. (huonelämpötilan raja) Intg. aika (huonelämpötilan aikavakio) Vaik. maks. (huonelämpötilaraja, maksimivaikutus) Vaik. min. (huonelämpötilaraja,minimivaikutus) Paluu T raj. (paluulämpötilan rajoitus) Raja (paluulämpötilarajoitus) Vaik. maks. (paluulämpötilarajoitus-maksimivaikutus) Vaik. min. (paluulämpötilarajoitus-minimivaikutus) Intg. aika (paluulämpötilarajoituksen aikavakio) Etusija (paluulämpörajoituksen Etusija-aste) Optimointi Auto-reduk. (pudotuslämpötila riippuu ulkolämpötilasta) Kiihdytys (pikalämmitys) Kulma Optimointi (aikavakion optimointi) Säätöper. (optimoinnin peruste, huone-/ulkolämpötila) Kok. pys S1 T suod. (ulkolämpösuodin) Lopetus (lämmityksen lopetusraja) Säätöarvot (säätöjen määreet) Moott.suoja (moottorinsuojaus) Xp (suhdealue) Tn (integroinnin aikavakio) M1 aika (moottoriventtiilin ajoaika) Nz (neutraalialue) Tuotteen hävittäminen jätteenä: Mikäli mahdollista tämä tuote tulee purkaa ja lajitella puretut osat ennen niiden kierrättämistä tai hävittämistä jätteenä. Noudata aina paikallista lainsäädäntöä ja jätehuoltomääräyksiä jätteiden hävittämisestä. DEN-SMT/DK VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK VI.KT.G5.20 Danfoss 04/2015

4 Sovellus ECA-osoite (valinta, huoneyksikkö / kaukosäädin) P1 voim. (pumpun voimistelu) M1 voim. (venttiilin voimistelu) Toimilaite (hammasvaihdemoottori / termomoottori) LKV prior. (venttiili kiinni / normaalikäyttö) P1 jäät. T (jäätymissuoja) P1 lämm. T (lämmöntarve) Valmius T (pysäytyslämpötila) Ulk. (ulkoinen ohitus) Murtopiste Min. aika (minimiheräteaika hammasvaihdemoottori) Kesäaika (siirtyminen kesäaikaan) ECL-osoite (pää- / alasäätimen osoite) Sov Huolto Koodi (tilausnumero) Vers. (versionumero) Taustava. (näytön kirkkaus) Kontr. (näytön kontrasti) Kieli MOD-osoite (MODBUS-osoite) Asennus...36 ECL Comfort - säätimen asennus 36 Sähköliitännät V a.c. - yleistä 37 Sähköliitännät - 24 V a.c. - yleistä 38 Lämpöanturien ja ECL BUS -väylän liittäminen 39 Miten tunnistat järjestelmäsi tyypin 40 ECL Comfort 110 -säätimen käynnistys 41 Käsikäyttö 42 Lämpöanturien sijoittaminen 43 Huoneyksikön / kaukosäätimen liittäminen 44 Tarkistuslista, sähköliitännät...45 Usein kysyttyä...46 ECL-sanastoa...47 LKV piiri Lämpimän käyttöveden piiri (LKV). Menoveden / käyttövesipiirin lämpötila Kierrosta milloin tahansa mitattu lämpötila. Minimilämpötila Lämmitys- tai lämpimän käyttöveden piirin pudotustilajaksojen aikana ylläpidettävä lämpötila. Normaalilämpötilajakso Aikaohjelman mukaan säätyvä normaalilämpötila. Lämmittämisen aikana haluttua huonelämpötilaa ylläpidetään korkeammalla menoveden lämpötilalla. Jäähdytyksen aikana haluttua huonelämpötilaa ylläpidetään matalammalla menoveden lämpötilalla. Normaalilämpötila Lämmityspiirin normaalilämpötilajaksojen aikana ylläpitämä lämpötila. Optimointi Säädin optimoi ajastettujen lämpötilajaksojen alku- ja loppuajat. Säädin laskee ulkolämpötilan perusteella automaattisesti alku- ja loppuajan asetetulle mukavuuslämpöjaksolle. Mitä matalampi ulkolämpötila on sitä aiemmin on alkuaika. Mukavuus- / minimimerkki vilkkuu optimoinnin aikana. Paluuveden lämpötila Paluusta mitattu lämpötila voi vaikuttaa haluttuun menoveden lämpötilaan. Pt anturi Kaikki ECL Comfort -säätimen kanssa käytettävät anturit perustuvat Pt malliin. Vastus on 1000 ohmia 0 C:ssa ja muutos on n. 3,9 ohmia/aste. Tehdasasetukset Asetukset, jotka ovat säätimellä tallennettuina ensiasennuksen helpottamiseksi. Ulkoilmakompensointi Menoveden lämpötilan säätö, joka perustuu ulkoilman lämpötilaan. Säätö perustuu käyttäjän valitsemaan lämpökäyrään. Määrittelyt koskevat Comfort 110 -sarjaa. Voit huomata ilmaisuja, joita ei ole käyttöohjeessasi. VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

5 ECL-sanastoa Aikajana Aikajanat kuvaavat normaalilämpötilan ajastusjaksoja. Ajastus Aikataulu normaali- ja pudotuslämpötilojen jaksoille. Ajastus voidaan suorittaa erikseen joka viikonpäivälle ja päivän aikana on kaksi normaalilämpöjaksoa. Haluttu menoveden lämpötila Lämpötila, jonka säädin on laskenut ulkolämpötilan sekä huonelämpötilan ja paluuveden lämpötilan havaintojen perusteella. Tätä lämpötilaa käytetään lähtökohtana säädöissä. Haluttu huonelämpötila Lämpötila, joka on asetettu halutuksi huonelämpötilaksi. Tätä lämpötilaa voidaan säätää vain ECL Comfort -säätimellä vain, jos huonelämpötilan anturi on asennettuna. Jos anturia ei ole asennettuna, vaikuttaa haluttu huonelämpötila siitä huolimatta menoveden lämpötilaan. Molemmissa tapauksissa lämpöpatterien termostaatit ja venttiilit säätävät huonelämpötilaa. Esittely Asetusten pääkohdat Päivittäiskäyttö Haluttu lämpötila Perustuu asetukseen tai säätimen laskennalliseen perustuvaan arvoon. Huoneanturi Viitearvohuoneeseen, jonka lämpötilaa halutaan säädellä, sijoitettu lämpötila-anturi (yleensä olohuone). Huonelämpötila Huoneanturilla, huoneyksiköllä tai kaukosäätimellä mitattu lämpötila. Huonelämpötilaa voidaan säätää suoraan vain, jos huoneen lämpötilaa mitataan. Huonelämpötila voi vaikuttaa haluttuun menoveden lämpötilaan. Lämpötilarajoitus Lämpötila, joka vaikuttaa haluttuun menoveden / tasoituslämpötilaan. Lämmityspiiri Huoneen / rakennuksen lämmityspiiri. Lämmityskäyrä Käyrä, jolla näkyy todellisen ulkolämpötilan ja tarvittavan menoveden lämpötilan suhde. Ylläpito Asennus Tarkista 48 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/2015 5

6 Esittely Tämän ohjeen käyttö Ohjeet on jaettu kuuteen osa-alueeseen: Esittely Asetusten pääkohdat Päivittäiskäyttö Ylläpito Asennus Tarkista Sovelluksen 130 perusperiaatteet ECL Comfort 110:lle Menoveden lämpötila säädetään aina normaalisti vaatimustesi mukaiseksi. Menoveden lämpötila-anturi (S3) on tärkein anturi. Haluttu menoveden lämpötila S3:ssa lasketaan ECL Comfort -säätimellä ulkolämpötilan perusteella (S1). Mitä matalampi on ulkolämpötila sitä korkeampi on haluttu menoveden lämpötila. Moottoriventtiili (M1) avataan vähitellen, jos menoveden lämpötila on alempi kuin menoveden haluttu lämpötila ja päinvastoin. Paluuveden lämpötila (S4) kaukolämpöverkkoon ei saa olla liian korkea. Jos näin on, voidaan menoveden lämpötilaa säätää (tavallisesti alempaan arvoon) ja moottoriventtiili sulkeutuu vähitellen. Kattilajärjestelmissä paluuveden lämpötila ei saa olla liian alhainen (sama säätö kuin yllä). Jos mitattu huoneen lämpötila ei vastaa haluttua huonelämpötilaa, menoveden haluttua lämpötilaa voidaan kompensoida. Kiertovesipumppu P1 on PÄÄLLÄ (ON), kun haluttu menoveden lämpötila on yli 20 C (tehdasasetus) tai ulkoilman lämpötila on alle 2 C (tehdasasetus). Usein kysyttyä Näytöllä näkyvä aika on tunnin väärässä? Katso siirtyminen kesäaikaan rivillä Näytöllä näkyvä aika ei ole oikein? Sisäinen kello on saattanut nollautua, jos on ollut yli 36 tunnin sähkökatko. Aseta aika ja päivämäärä. Katso rivi Mitä tarkoittaa merkintä? Menoveden lämpötila on alle asetuksen: huonelämpötilan raja, paluuveden lämpötilarajoitus, kiihdytys, kulma, kok. pys., etusija, jne. Onko huonelämpötila liian matala? Varmista, etteivät termostaattiset patteriventtiilit rajoita huonelämpötilaa. Jos et termostaatteja säätämälläkään saavuta haluttua huonenlämpötilaa, menoveden lämpötila on liian alhainen. Korota asetettua huonelämpötilaa (rivi 3000). Jos tämä ei auta, säädä käyrää / haluttua lämpötilaa (rivi 2000). Huonelämpötila on liian korkea minimilämpötilajaksojen aikana? Varmista että menoveden minimilämpötilan rajoitus ei ole liian korkea. Katso rivi Lämpötila on epävakaa? Tarkista, että menoveden lämpötila-anturi on liitetty oikein ja oikeaan paikkaan. Jos säätimessä on huonelämpötilan mittaus (rivi 3000), tarkista huonelämpötilan rajat. Aseta säätöarvot (rivi 6000). Säädin ei toimi ja säätöventtiili on suljettuna? Tarkista, että menoveden lämpötila-anturi mittaa oikean arvon. Katso Päivittäinen käyttö. Tarkista muiden mitattujen lämpötilojen vaikutus ( ). Miten palautat tehdasasetukset? Katso rivi Mitä tarkoittavat P- ja PI-säätö? P-säätö: Suhteellinen säätö. P-säädöllä säädin muuttaa menoveden lämpötilaa suhteessa eroon halutun ja todellisen lämpötilan väliseen eroon, esim. huonelämpötila. P-säädöllä on aina siirtymä, joka ei ajan kuluessa häviä. PI-säätö: Suhteellinen ja integroiva säätö. PI-säätö toimii kuten P-säätö, mutta siirtymä katoaa ajan myötä. Suuri Integrointi aika -arvo tarkoittaa hidasta, mutta vakaata säätöä ja pieni Integrointi aika -arvo nopeaa säätöä ja suurempaa värinäriskiä. C on ehdoton lämpötila, kun taas Kelvin on suhteellinen lämpötila. 6 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

7 Tarkistuslista, sähköliitännät Onko ECL Comfort -säädin valmiina käyttöön? Varmista, että oikea virtalähde on kiinnitettynä liittimiin 21 (L) ja 20 (N). Tarkista, että tarvittavat säätöyksiköt (moottori, pumppu, jne.) on liitetty oikeisiin liittimiin. Tarkista, että kaikki anturit on liitetty oikeisiin liittimiin. Kytke virta päälle. Valitse käsikäyttö säädintilassa. Tarkista, että venttiilit avautuvat ja sulkeutuvat ja tarvittavat säätöyksiköt (pumppu, jne.) käynnistyvät ja pysähtyvät käsikäytöllä. Varmista, että näytöllä näkyvät lämpötilat vastaavat antureiden tilannetta. Asetusten pääkohdat Rivi Sivu Käyrä (lämmityskäyrä) Siirto (suuntaissiirto) T min (menoveden minimiraja) T maks (menoveden maksimiraja) Intg. aika (huonelämpötilan aikavakio) Vaik. maks. (huonelämpötilaraja, maksimivaikutus) Vaik. min. (huonelämpötilaraja,minimivaikutus) Raja (paluulämpötilarajoitus) Vaik. maks. (paluulämpötilarajoitus-maksimivaikutus) Vaik. min. (paluulämpötilarajoitus-minimivaikutus) Intg. aika (paluulämpötilarajoituksen aikavakio) Etusija (paluulämpörajoituksen Etusija-aste) Auto-reduk. (pudotuslämpötila riippuu ulkolämpötilasta) Kiihdytys (pikalämmitys) Kulma Optimointi (aikavakion optimointi) Säätöper. (optimoinnin peruste, huone-/ulkolämpötila) Kok. pys S1 T suod. (ulkolämpösuodin) Lopetus (lämmityksen lopetusraja) Moott.suoja (moottorinsuojaus) Xp (suhdealue) Tn (integroinnin aikavakio) M1 aika (moottoriventtiilin ajoaika) Nz (neutraalialue) ECA-osoite (valinta, huoneyksikkö / kaukosäädin) P1 voim. (pumpun voimistelu) M1 voim. (venttiilin voimistelu) Toimilaite (hammasvaihdemoottori / termomoottori) LKV prior. (venttiili kiinni / normaalikäyttö) P1 jäät. T (jäätymissuoja) P1 lämm. T (lämmöntarve) Valmius T (pysäytyslämpötila) Ulk. (ulkoinen ohitus) Murtopiste Min. aika (minimiheräteaika hammasvaihdemoottori) Kesäaika (siirtyminen kesäaikaan) ECL-osoite (pää- / alasäätimen osoite) Tyyppi Koodi (tilausnumero) Vers. (versionumero) Taustava. (näytön kirkkaus) Kontr. (näytön kontrasti) Kieli MOD-osoite (MODBUS-osoite) C 90 C C s -15 C ULKO C 80 K 30 s 35 s 3 K ON VAIH 2 C 20 C 10 C 40 C 10 ON XXXX XXXX English 0 Oma asetus 46 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/2015 7

8 Päivittäiskäyttö Lämpötilat Paina mistä tahansa painikkeesta taustavalo päälle. Huoneyksikön / kaukosäätimen liittäminen T Tila 19 ½ NORM. Halutun huonelämpötilan asettaminen Halutun huonelämpötilan muutos. * Liitä ECL-liitin 9-1:een ja liitin 8-2:een Halutun huonelämpötilan asettaminen on tärkeää, vaikka huonelämpötilan anturia / huoneyksikköä / kaukosäädintä ei olisi kytketty. Onko huonelämpötila liian matala? Varmista, etteivät termostaattiset patteriventtiilit rajoita huonelämpötilaa. Jos et termostaatteja säätämälläkään saavuta haluttua huonelämpöä, menoveden lämpötila on liian alhainen. Korota asetettua huonelämpötilaa. ECA 61 aktivoidaan rivin 7010 asetuksella. ECA 61 saavat virtansa ECL BUS -väylästä, mikä tarkoittaa, että väylän on oltava aktiivisena. VÄYLÄ (bus) aktivoidaan asettamalla säädinosoitteeksi 15 (rivi 7199). Yleistä lämpötilasta 2 sek. Paina painiketta ja näet anturien (S1-S4) lämpötilat. Vaihda lämpötilanäyttöjen välillä: S1: Todellinen ulkolämpötila Laskennallinen ulkolämpötila S2: Todellinen huonelämpötila Haluttu huonelämpötila S3: Todellinen menoveden lämpötila Haluttu menoveden lämpötila S4: Todellinen paluuveden lämpötila Haluttu paluuveden lämpötilarajoitus S1 ulko T 13@ S1 lask. T 12@ S2 huone T 20@ S2 asethu T 21@ S3 meno T 43@ S3 asme 42@ S4 paluu T 28@ S4 raj. T 30@ 8 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

9 Lämpöanturien sijoittaminen On tärkeää, että järjestelmäsi anturit sijoitetaan oikein. ECL Comfort -sarjalle käytetään alla mainittuja lämpötila-antureita, joita kaikkia ei tarvita käyttösovelluksessasi! Ulkoanturi (ESMT) Ulkoanturi pitäisi asentaa sille puolelle rakennusta, jossa se ei todennäköisesti joudu alttiiksi suoralle auringonvalolle. Sitä ei pitäisi asentaa ovien, ikkunoiden tai ilmaaukkojen lähelle. Menovesianturi (ESMU, ESM-11 tai ESMC) Aseta anturi enintään 15 cm:n päähän sekoituspisteestä. Lämmönsiirrinjärjestelmissä suositellaan käytettäväksi ESMU-tyyppisiä antureita lämmönsiirtimen menoputkessa. Paina poistuaksesi Lämpötilan yhteenveto -näytöstä Jos lämpötila-arvo esitetään muodossa - - anturia ei ole kytketty anturi on oikosulussa. Varmista, että putken pinta on anturin asennuskohdassa puhdas ja tasainen. Paluuvesianturi (ESMU, ESM-11 tai ESMC) Paluuveden anturin pitäisi aina olla putkessa / putkella, jossa paluuvesi virtaa. Huoneanturi (ECM-10 tai ECA 61) Aseta huoneanturi huoneeseen, jonka lämpötilaa säädetään. Älä asenna sitä ulkoseinille, lämmityslaitteiden, ikkunoiden tai ovien lähelle. Säätötilan valinta Ajastetussa käytössä (AUTO) symbolit näyttävät säätötilan. Tila NORM< Keskiviikko Vaihda tilaa (AUTO, normaali, pudotus tai valmius). Henkilökohtainen ajastus LKV lämpötila-anturi (ESMU tai ESMB-12) Aseta lämpimän käyttöveden anturi valmistajan suositusten mukaisesti. Kattilalämpötila-anturi (ESMU, ESM-11 tai ESMC) Aseta lämpötila-anturi kattilanvalmistajan suositusten mukaisesti. Virtaus- / ilmakanavan lämpöanturi (ESM-11, ESMB-12, ESMC tai ESMU) Aseta anturi niin, että se mittaa edustavaa lämpötila-arvoa. Pintalämpötila-anturi (ESMB-12) Aseta anturi lattiapintaan. Omia ajastuksia voi tehdä vain, jos ECL Comfort 110 -säätimessä on sisäänrakennettuna ECA 110 -ajastusohjelma. Keskiviikko < :32 Tässä näytössä näkyvät päivä ja aika. ESM-11: Älä siirrä anturia sen jälkeen, kun se on kiinnitetty, jottei anturielementti vahingoitu. 44 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/2015 9

10 Valitse päivä, jolle haluat muuttaa asetuksia. Päiväohjelma Ensimmäisessä näytössä näkyy ensimmäisen mukavuusjakson alku ( Start1 ). Katso tai muuta tämän jakson alkua. Ensimmäinen palkki vilkkuu. Start1 09:00 Ke ]]]][!]]]!!] Katso tai muuta ensimmäisen mukavuusjakson loppua ( Stop1 ). Seuraava palkki vilkkuu. Stop1 12:00 Ke ]]]][!{]]!!] Katso tai muuta seuraavan mukavuusjakson alkua ( Start2 ). Start2 18:00 Ke ]]]][!{]]!!] Katso ja muuta tarvittaessa seuraavia alku- / loppuaikoja. Stop2 22:00 Ke ]]]][!{]]!!] Käsikäyttö Säätötilan valinta. Tila NORM< Keskiviikko 5 sek. Siirry käsikäyttöön. Moottori M1 avautuu ( ) Käsikäyttö Moottori M1 sulkeutuu ( ) Venttiili SEIS Pumppu P1 on PÄÄLLÄ ( ) Käsikäyttö Pumppu P1 on POIS PÄÄLTÄ ( ) Pumppu1 ON Säätötilan valinta. Tila Keskiviikko MAN< Käsikäyttöä tulisi käyttää vain ylläpitotarkoituksiin. Käsikäytössä kaikki säätö- ja turvatoiminnot ovat pois käytöstä! Ajastuksissa on aina kaksi mukavuusjaksoa päivässä. Alku- ja loppuajat voidaan asettaa puolen tunnin välein (30 min). 10 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

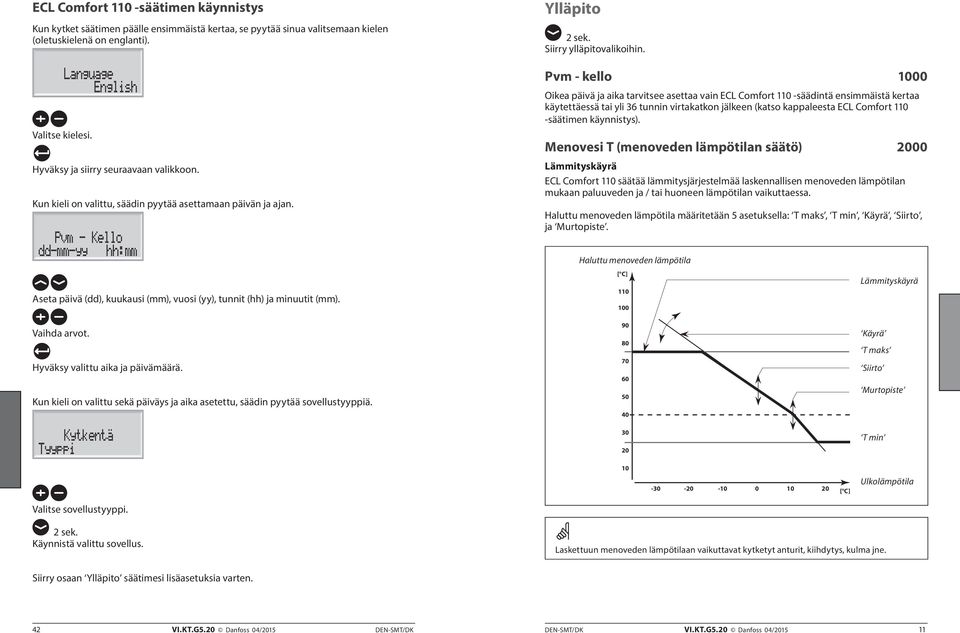

11 ECL Comfort 110 -säätimen käynnistys Kun kytket säätimen päälle ensimmäistä kertaa, se pyytää sinua valitsemaan kielen (oletuskielenä on englanti). Valitse kielesi. Hyväksy ja siirry seuraavaan valikkoon. Kun kieli on valittu, säädin pyytää asettamaan päivän ja ajan. Pvm - Kello dd-mm-yy hh:mm Aseta päivä (dd), kuukausi (mm), vuosi (yy), tunnit (hh) ja minuutit (mm). Ylläpito 2 sek. Siirry ylläpitovalikoihin. Pvm - kello 1000 Oikea päivä ja aika tarvitsee asettaa vain ECL Comfort 110 -säädintä ensimmäistä kertaa käytettäessä tai yli 36 tunnin virtakatkon jälkeen (katso kappaleesta ECL Comfort 110 -säätimen käynnistys). Menovesi T (menoveden lämpötilan säätö) 2000 Lämmityskäyrä ECL Comfort 110 säätää lämmitysjärjestelmää laskennallisen menoveden lämpötilan mukaan paluuveden ja / tai huoneen lämpötilan vaikuttaessa. Haluttu menoveden lämpötila määritetään 5 asetuksella: T maks, T min, Käyrä, Siirto, ja Murtopiste. Haluttu menoveden lämpötila Lämmityskäyrä Vaihda arvot. Hyväksy valittu aika ja päivämäärä. Kun kieli on valittu sekä päiväys ja aika asetettu, säädin pyytää sovellustyyppiä. Tyyppi Kytkentä Käyrä T maks Siirto Murtopiste T min Ulkolämpötila Valitse sovellustyyppi. 2 sek. Käynnistä valittu sovellus. Laskettuun menoveden lämpötilaan vaikuttavat kytketyt anturit, kiihdytys, kulma jne. Siirry osaan Ylläpito säätimesi lisäasetuksia varten. 42 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

12 Käyrä (lämmityskäyrä) Lämmitysjärjestelmä 3: Kattilajärjestelmä Säädä tarvittaessa lämmityskäyrän jyrkkyys. Lämmityskäyrän jyrkkyys riippuu lämmitysjärjestelmästä ja aluekohtaisista suunnittelumääreistä. Esimerkki I Suunnittelumääre: Suunniteltu ulkolämpötila (T ulko ) -12 C Suunniteltu menoveden lämpötila (T meno ) 80 C Suunniteltu huonelämpötila (T huone ) 20 C Jos suunniteltu menoveden lämpötila on yli 40 C, lämmityskäyrä (S) voidaan laskea seuraavasti: S = T meno ,5 x T huone - T ulko - 30 S = ,5 x 20 - (- 12) - 30 S 1,7 Esimerkki II Suunnittelumääre: Suunniteltu ulkolämpötila (T ulko ) -20 C Suunniteltu menoveden lämpötila (T meno ) 35 C Suunniteltu huonelämpötila (T huone ) 21 C Jos suunniteltu menoveden lämpötila on alle 40 C, lämmityskäyrä (S) voidaan laskea seuraavasti: S = T meno ,3 (2,5 x T huone - T ulko - 30) S = ,3 (2,5 x 21 - (- 20) - 30) S 0,3 Piirrettyä lämmityskäyrää voidaan käyttää pika-asetukseen. Käyrä on tarkoitettu T huone - huonelämpötilalle 20 C. Jos käytetään esimerkin I suunnittelutietoja, lämmityskäyrä on n. 1,7. 12 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

13 Miten tunnistat järjestelmäsi tyypin ECL Comfort -säädin on yleissäädin, jota voidaan käyttää monissa eri järjestelmissä. Esitettyjen vakiojärjestelmien perusteella voidaan koota lisäjärjestelmiä. Tästä osiosta löydät useimmin käytetyt järjestelmät. Jos järjestelmäsi ei aivan vastaa alla esitettyjä järjestelmiä, etsi eniten järjestelmääsi muistuttava kaavio ja tee omat yhdistelmäsi. Lämmitysjärjestelmä 1: Kaukolämpöjärjestelmä, jossa lämmönsiirrin [oc] [oc] Lämmitysjärjestelmä 2: Kattilajärjestelmä Miten tarvittaessa voidaan määrittää muu lämmityskäyrä: Valitse laskennallinen menoveden lämpötila järjestelmällesi ja alueellesi määritetty ulkolämpötilan minimi. Valitse käyrä, joka kuvaa parhaiten näitä molempia arvoja. Halutun huonelämpötilan asetuksella on vaikutusta laskennalliseen menoveden lämpötilaan (lämmityskäyrään), olipa huonelämpötilan anturi kytkettynä tai ei. Lattialämmitysjärjestelmät Tämä säädin on tehtaalla asetettu patterilämmitysjärjestelmille, jotka ovat yleensä suurten virtaamien lämmitysjärjestelmiä. Lämmityskäyrän jyrkkyyttä on muutettava lattialämmitysjärjestelmiä varten, sillä ne ovat yleensä pienten virtaamien lämmitysjärjestelmiä (tyypillisesti: 1.0). 40 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

14 Lämpöanturien ja ECL BUS -väylän liittäminen Siirto (suuntaissiirto) Tee lämmityskäyrän suuntaissiirto tarvittavalla astemäärällä. Lämmityskäyrän muuttamisen (ulkolämpötilan ollessa alle 0 C) ja suuntaissiirron (ulkolämpötilan ollessa yli 0 C) tekemisen järkevyys riippuu rakennuksen lämmitystarpeesta. Pienet muutokset ja vähennykset lämmityslämpötilassa voidaan toteuttaa suuntaissiirrolla. T min (menoveden minimiraja) C 10 C Valitse järjestelmäsi menoveden sallittu minimilämpötila. Säädä tarvittaessa tehdasasetusta. Liitin Kuvaus Malli (suositeltu) 1 ja 2 S1 Ulkoanturi ESMT 3 ja 4 S3 Menovesianturi ESM-11 / ESMC / ESMU 5 ja 6 S4 Paluuanturi ESM-11 / ESMC / ESMU 7 ja 8 S2 Huoneanturi ESM-10 8 ja 9 ECL BUS, Huoneyksikkö/ ECA 61 Kauko-ohjain 10 Ei käytössä 11 ja 12 Ulkoinen ohitus T maks (menoveden maksimiraja) C 90 C Valitse järjestelmäsi menoveden sallittu maksimilämpötila. Säädä tarvittaessa tehdasasetusta. Anturiliitäntäjohdon poikkileikkaus: 0,4-0,75 mm 2 Kaapelin kokonaispituus: Maks. 125 m (kaikki anturit ja ECL BUS yht.) Yli 125 m:n pituiset kaapelit saattavat olla häiriöalttiita (EMC). Maksimiasetuksella T maks on korkeampi etusija-aste kuin minimiasetuksella T min. 14 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

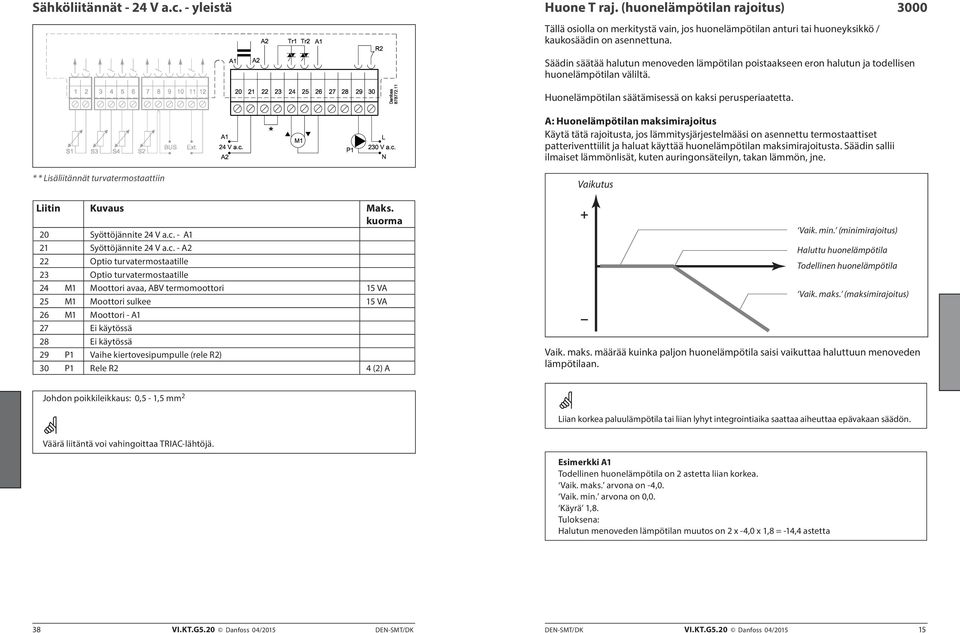

15 Sähköliitännät - 24 V a.c. - yleistä Huone T raj. (huonelämpötilan rajoitus) 3000 Tällä osiolla on merkitystä vain, jos huonelämpötilan anturi tai huoneyksikkö / kaukosäädin on asennettuna. Säädin säätää halutun menoveden lämpötilan poistaakseen eron halutun ja todellisen huonelämpötilan väliltä. Huonelämpötilan säätämisessä on kaksi perusperiaatetta. A: Huonelämpötilan maksimirajoitus Käytä tätä rajoitusta, jos lämmitysjärjestelmääsi on asennettu termostaattiset patteriventtiilit ja haluat käyttää huonelämpötilan maksimirajoitusta. Säädin sallii ilmaiset lämmönlisät, kuten auringonsäteilyn, takan lämmön, jne. * * Lisäliitännät turvatermostaattiin Liitin Kuvaus Maks. kuorma 20 Syöttöjännite 24 V a.c. - A1 21 Syöttöjännite 24 V a.c. - A2 22 Optio turvatermostaatille 23 Optio turvatermostaatille 24 M1 Moottori avaa, ABV termomoottori 15 VA 25 M1 Moottori sulkee 15 VA 26 M1 Moottori - A1 27 Ei käytössä 28 Ei käytössä 29 P1 Vaihe kiertovesipumpulle (rele R2) 30 P1 Rele R2 4 (2) A Vaikutus Vaik. min. (minimirajoitus) Haluttu huonelämpötila Todellinen huonelämpötila Vaik. maks. (maksimirajoitus) Vaik. maks. määrää kuinka paljon huonelämpötila saisi vaikuttaa haluttuun menoveden lämpötilaan. Johdon poikkileikkaus: 0,5-1,5 mm 2 Liian korkea paluulämpötila tai liian lyhyt integrointiaika saattaa aiheuttaa epävakaan säädön. Väärä liitäntä voi vahingoittaa TRIAC-lähtöjä. Esimerkki A1 Todellinen huonelämpötila on 2 astetta liian korkea. Vaik. maks. arvona on -4,0. Vaik. min. arvona on 0,0. Käyrä 1,8. Tuloksena: Halutun menoveden lämpötilan muutos on 2 x -4,0 x 1,8 = -14,4 astetta 38 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

16 Sähköliitännät V a.c. - yleistä B: Huonelämpötilan referenssisäätö Käytetään, jos lämmitysjärjestelmässäsi ei ole termostaatteja ja sijoitat huonelämpötilaanturin valitsemaasi seurantahuoneeseen ja käytät sitä muidenkin huoneiden lämmönsäädön perustana. Aseta positiivinen arvo kohtaan Vaik. min. ja negatiivinen arvo kohtaan Vaik. maks.. Vaikutus Vaik. min.. Haluttu huonelämpötila Todellinen huonelämpötila Vaik. maks. Huoneen lämpöanturi seurantahuoneessa mittaa todellista huonelämpötilaa. Jos todellisen ja halutun huonelämpötilan välille syntyy ero, haluttua menoveden lämpötilaa voidaan korjata. Korjaus perustuu asetuksiin riveillä 3182 ja Tämä korjaus haluttuun menoveden lämpötilaan johtaa yleensä oikeaan huonelämpötilaan. Katso myös riviä Esimerkki B1 Todellinen huonelämpötila on 2 astetta liian matala. Vaik. maks. arvona on -3,5. Vaik. min. arvona on 2,0. Käyrä 1,8. Tuloksena: Halutun menoveden lämpötilan muutos on 2 x 2.0 x 1,8 = 7,2 astetta. * Lisäliitännät turvatermostaattiin Liitin Kuvaus Maks. kuorma 20 Syöttöjännite 230 V a.c. - (N) 21 Syöttöjännite 230 V a.c. - (L) 22 Optio turvatermostaatille 23 Optio turvatermostaatille 24 M1 Moottori avaa, ABV termomoottori 15 VA 25 M1 Moottori sulkee 15 VA 26 M1 Moottori nolla 27 P1 Kiertovesipumppu nolla 28 P1 Vaihe kiertovesipumpulle (rele R1) 4 (2) A 29 Ei käytössä 30 Ei käytössä Johdon poikkileikkaus: 0,5-1,5 mm 2 Väärä liitäntä voi vahingoittaa TRIAC-lähtöjä. Esimerkki B2 Todellinen huonelämpötila on 2 astetta liian korkea. Vaik. maks. arvona on -3,5. Vaik. min. arvona on 2,0. Käyrä 1,8. Tuloksena: Haluttua menoveden lämpötilaa muutetaan 2 x (-3,5) x 1,8 = -12,6 astetta. 16 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

17 Asennus ECL Comfort - säätimen asentaminen ECL Comfort -säädin on asennettava järjestelmän lähelle, jotta se olisi hyvin käsillä. Valitse joku seuraavista kolmesta tavasta: Asennus seinälle Asennus DIN-kiskoon Asennus paneeliin Ruuveja ja kiinniketulppia ei toimiteta säätimen mukana. Asennus seinälle Asenna säädin tasapintaiselle seinälle ja asenna sähköliitännät. Tämä rajoitus perustuu PI-säätöön, jossa P(Xp) vastaa nopeasti poikkeamiin ja I ( Intg. aika ) vastaa hitaammin ja ajan mittaan poistaa pienet kompensaatiot halutun ja todellisen arvon välillä. Tämä tehdään muuttamalla haluttua menoveden lämpötilaa. Intg. aika (huonelämpötilan aikavakio) 3015 / Säätää sitä, miten nopeasti huonelämpötila sopeutuu haluttuun huonelämpötilaan (I-säätö). : Säätötoimintoon ei vaikuta Intg. aika -aikavakio. 1: Haluttu lämpötila säätyy nopeasti. 50: Haluttu lämpötila säätyy hitaasti. Asennus DIN-kiskoon Asenna säädin DIN-kiskoon ja asenna sähköliitännät. Vaik. maks. (huonelämpötilaraja, maksimivaikutus) Määrittää kuinka paljon menoveden lämpötilaan vaikuttaa (vähentävästi) se, että huonelämpötila on korkeampi kuin haluttu huonelämpötila (P-säätö). -9.9: Huonelämpötilalla on suuri vaikutus. 0.0: Huonelämpötilalla ei ole vaikutusta. Asennus paneeliin Asennussarja: Tuotteen tilausnumero 087B1249. Paneelilevyn paksuus ei saa olla enemmän kuin 5 mm. Valmistele 93 x 139 mm:n aukko. Laita säädin paneelin aukkoon ja kiinnitä se vaakasuuntaisesti säätimeen asennetulla kiinnikkeellä. Asenna sähköliitännät. Vaik. min. (huonelämpötilaraja, minimivaikutus) Määrittää kuinka paljon menoveden lämpötilaan vaikuttaa (lisäävästi) se, että huonelämpötila on matalampi kuin haluttu huonelämpötila (P-säätö). 0.0: Huonelämpötilalla ei ole vaikutusta. 9.9: Huonelämpötilalla on suuri vaikutus. Katso asennusohjeesta lisätietoja asennuksesta. 36 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

18 Paluu T raj. (paluulämpötilan rajoitus) 4000 Säädin muuttaa automaattisesti haluttua menoveden lämpötilaa, jotta saavutetaan hyväksyttävä paluuveden lämpötila, kun se menee asetetun rajoituksen ala- tai yläpuolelle. Vaikutus Vaik. min. > 0 Rajoitus Vaik. maks. > 0 Paluuveden lämpötila Vaik. maks. < 0 Vaik. min. < 0 Kieli 8315 Valinnainen English Valitse kieli. MOD-osoite (MODBUS-osoite) Aseta MODBUS-osoite, jos säädin on osa MODBUS-verkkoa. Määritä MODBUS-osoitteet mainitulla asetusvälillä. Tämä rajoitus perustuu PI-säätöön, jossa P vastaa nopeasti poikkeamiin ja I vastaa hitaammin ja ajan mittaan poistaa pienet kompensaatiot halutun ja todellisen arvon välillä. Tämä tehdään muuttamalla haluttua menoveden lämpötilaa. Jos P on liian iso ja/tai I on liian pieni on vaara, että säätö huojuu. Raja (paluulämpötilarajoitus) C 50 C Aseta hyväksyttävä paluuveden lämpötila järjestelmälle. Aseta hyväksyttävä paluuveden lämpötilan rajoitus. Kun paluuveden lämpötila menee asetetun rajan ala- tai yläpuolelle, säädin vaihtaa automaattisesti haluttua menoveden lämpötilaa, jotta saavutetaan hyväksyttävä paluuveden lämpötila. Vaikutus asetetaan riveillä 4035 ja VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

19 Huolto 8000 Koodi (tilausnumero) 8300 Näyttö 087BXXXX Vers. (versionumero) 8301 Näyttö ABBBCCWWYY A = Laiteversio BBB = Ohjelmistoversio CC = Sovellusversio WW = Tuotantoviikko YY = Tuotantovuosi Mainitse aina mahdollisten tuotetta koskevien kysymysten yhteydessä versio. Taustava. (näytön kirkkaus) 8310 / Näytön kirkkautta voidaan säätää. : Ei taustavaloa. 1: Heikko taustavalo. 30: Voimakas taustavalo. Kontr. (näytön kontrasti) Näytön kontrastia voidaan säätää. 0: Suuri kontrasti 20: Pieni kontrasti Vaik. maks. (paluulämpötilarajoitus-maksimivaikutus) Määrittää kuinka paljon menoveden lämpötilaan vaikuttaa se, että paluuveden lämpötila on korkeampi kuin haluttu Raja (rivi 4030) (P-säätö). Vaikutus enemmän kuin 0: Haluttua menoveden lämpötilaa nostetaan, kun paluuveden lämpötila nousee yli asetetun lämpötilan. Vaikutus vähemmän kuin 0: Haluttua menoveden lämpötilaa lasketaan, kun paluuveden lämpötila nousee yli asetetun lämpötilan. Esimerkki Paluuraja on aktiivinen yli 50 C:ssä. Vaikutuksen arvona on -2,0. Todellinen paluuveden lämpötila on 2 astetta liian korkea. Tuloksena: Halutun menoveden lämpötilan muutos on -2,0 x 2 = -4,0 astetta. Tavallisesti asetus rivillä 4035 on alle 0 kaukolämpöjärjestelmissä, jottei paluuveden lämpötila olisi liian korkea. Yleisesti asetus rivillä 4035 on 0 kattilajärjestelmissä, koska korkeampi paluuveden lämpötila on hyväksyttävissä (katso myös rivi 4036). Vaik. min. (paluulämpötilarajoitus-minimivaikutus) Määrittää kuinka paljon menoveden lämpötilaan vaikuttaa se, että paluuveden lämpötila on alempi kuin haluttu raja (rivi 4030) (P-säätö). Vaikutus enemmän kuin 0: Haluttua menoveden lämpötilaa nostetaan, kun paluuveden lämpötila laskee alle asetetun lämpötilan. Vaikutus vähemmän kuin 0: Haluttua menoveden lämpötilaa lasketaan, kun paluuveden lämpötila laskee alle asetetun lämpötilan. 34 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

20 Esimerkki Paluuraja on aktiivinen alle 50 C:ssä. Vaikutuksen arvona on -3,0. Todellinen paluuveden lämpötila on 2 astetta liian matala. Tuloksena: Halutun menoveden lämpötilan muutos on -3,0 x 2 = -6,0 astetta. Normaalisti asetus rivillä 4036 on 0 kaukolämpöjärjestelmissä, koska alempi paluuveden lämpötila on hyväksyttävissä. Yleisesti asetus rivillä 4036 on yli 0:n kattilajärjestelmissä, jotta paluuveden lämpötila ei olisi liian matala (katso myös rivi 4035). Jos paluuveden lämpötilan mittausta käytetään vain lämpömittaritoimintona, rivien 4035 ja 4036 asetusten on oltava 0.0. Intg. aika (paluulämpötilarajoituksen aikavakio) 4037 / s Säätää sitä, miten nopeasti paluuveden lämpötila sopeutuu haluttuun paluuveden lämpötilaan (I-säätö). : Säätötoimintoon ei vaikuta Intg. aika -aikavakio. 1: Haluttu lämpötila säätyy nopeasti. 50: Haluttu lämpötila säätyy hitaasti. 0: Säädin toimii alasäätimenä. Alasäädin saa tiedon ulkolämpötilasta (S1), järjestelmän ajasta ja lämpimän käyttöveden tarpeesta päälaitteelta : Säädin toimii alasäätimenä. Alasäädin saa tiedon ulkolämpötilasta (S1), järjestelmän ajasta ja signaalin lämpimän käyttöveden tarpeesta päälaitteelta. Alasäädin lähettää tietoa halutusta menoveden lämpötilasta päälaitteelle : Ei käytössä. 15: Säädin on pääsäätimenä. Pääsäädin lähettää tietoa ulkolämpötilasta (S1) ja järjestelmän ajasta. ECL BUS -väylä on aktiivisena ja liitetyissä ECA-laitteissa on virta kytkettynä. ECL Comfort -säätimiä voi yhdistää ECL BUS -väylän avulla suuremmaksi järjestelmäksi. Säädin, johon ulkolämpötila-anturi on kytketty, toimii koko järjestelmän pääsäätimenä ja sillä on oltava osoite 15. Kullekin alasäätimelle on määritettävä oma osoite (1... 9). Useammilla alasäätimellä voi kuitenkin olla osoite 0, jos niiden tarvitsee vain saada tietoa ulkolämpötilasta ja järjestelmän ajasta. Tyyppi / Käytä tätä asetusta vaihtaaksesi sovellustasi tai palauttaaksesi tehdasasetukset. 116: Lämpimän käyttövesipiirin lämpötilan säätö. 130: Ulkoilman mukaan toimiva lämmitys- ja kattilajärjestelmien säätö. Etusija (paluulämpörajoituksen Etusija-aste) 4085 ON / Valitse pitääkö paluuveden lämpötilarajan sivuuttaa asetettu menoveden lämpötilan minimi T min (rivi 2177). Valitse haluttu sovellustyyppi. 5 sek. Käynnistä valittu sovellus. ON: : Menoveden lämpötilan minimi sivuutetaan. Menoveden lämpötilan minimiä ei sivuuteta. Tahdasasetukset palautetaan. Kaikki omat asetukset poistetaan. Suosittelemme, että kirjaat talteen tekemäsi henkilökohtaiset säädöt Asetusten pääkohdat -osioon vastaisen varalle. Sovellusta ei voi vaihtaa 116:sta 130:een tai päinvastoin, jos ECL Comfort 110 on esiohjelmoitu lämmönjakokeskuksen valmistajan toimesta. 20 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

21 Optimointi 5000 Murtopiste 7162 / C 40 C Valitse lämpötila, jossa käyrän pitäisi taipua. : Lattialämmitysjärjestelmät : Patterilämmitysjärjestelmät. Min. aika (minimiheräteaika hammasvaihdemoottori) Ilmoittaa millisekuntteina minimipulssinpituuden, jonka ajan moottori on aktiivisena. Auto-reduk. (pudotuslämpötila riippuu ulkolämpötilasta) 5011 / C -15 C Tämän ulkolämpötilan alapuolella pudotuslämpötilan asetuksella ei ole vaikutusta : Pudotuslämpötila riippuu ulkolämpötilasta, kun ulkolämpötila on asetetun rajan yläpuolella. Mitä matalampi ulkolämpötila on sitä pienempi on lämpötilan vähennys. Kun ulkolämpötila on alle asetetun rajan, ei lämpötilavähennystä ole. : Pudotuslämpötila ei riipu ulkolämpötilasta. Vähennys Asetus Arvo x 20 ms 2 40 ms ms ms 100% Asetus on pidettävä mahdollisimman suurena moottorin käyttöiän pidentämiseksi. 0% Asetusrivi 5011 Ulkolämpö C Kesäaika (siirtyminen kesäaikaan) 7198 ON / ON Valitse haluatko siirtymän kesä- ja talviaikaan tapahtuvan automaattisesti vai käsin. Kiihdytys (pikalämmitys) 5012 / % Lyhentää lämmitysjaksoa nostamalla haluttua menoveden lämpötilaa asettamallasi prosenttimäärällä. ON: : Säätimen sisäinen kello vaihtuu automaattisesti tunnilla eteen- tai taaksepäin Keski-Euroopan vakiosiirtymäpäivinä. Asetat itse kesä- ja talviajan siirtämällä kelloa eteen- tai taaksepäin. Aseta prosenttimäärä, jolla haluat väliaikaisesti nostaa haluttua menoveden lämpötilaa. Lämmitysjakson lyhentämiseksi pudotuslämpötilajakson jälkeen voidaan haluttua menoveden lämpötilaa nostaa väliaikaisesti (maks. 1 tunniksi). Optimoitaessa pikalämmitys on aktiivisena optimointijakson ajan (rivi 5014). ECL-osoite (pää- / alasäätimen osoite) Tämä säätö on tarpeellinen, jos samassa ECL Comfort -järjestelmässä on useampia säätimiä (liitettynä ECL BUS:illa) ja/tai ECA-yksiköitä on liitetty siihen. Jos huonelämpötilan anturi tai huoneyksikkö / kaukosäädin on liitettynä, pikalämmitys loppuu, kun huonelämpötila saavutetaan. 32 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

22 Kulma 5013 / min. Aika jona haluttu menoveden lämpötila nousee vähitellen, jottei lämmönlähteeseen kohdistuisi kuormituspiikkejä. Aseta noston aika. Lämpö C P1 lämm. T (lämmöntarve) C 20 C Kun haluttu menoveden lämpötila on yli asetetun lämpötilan tilassa P1 jäät. T, säädin kytkee automaattisesti kiertovesipumpun PÄÄLLE lämmöntarpeen tyydyttämiseksi : Kiertovesipumppu on PÄÄLLÄ asetetun arvon yläpuolella. Venttiili on kokonaan kiinni, kun pumppu ei ole päällä. Asetusrivi 5013 Aika (min.) Jotta vältyttäisiin kuormituspiikeiltä kaukolämpöverkostossa, voidaan menoveden lämpötila asettaa nousemaan vähitellen pudotuslämpötilajakson jälkeen. Tämä saa venttiilin avautumaan vähitellen. Optimointi (aikavakion optimointi) 5014 / Optimoi mukavuuslämpötilajakson alku- ja loppuajat, jotta saavutettaisiin mukavuuslämpötila mahdollisimman alhaisella energiankulutuksella. Mitä matalampi on ulkolämpötila sitä aiemmin lämmitys aloitetaan. Säädä optimoinnin aikavakiota. Arvo on kaksinumeroinen. Numeroilla on seuraava merkitys: Vasen numero Rakennuksen lämpökertymä Järjestelmän tyyppi 1X kevyt Patterilämmitys- 2X keski järjestelmät 3X voimakas 4X keski Lattialämmitysjärjestelmät 5X voimakas Valmius T (pysäytyslämpötila) C 10 C Aseta haluttu menoveden lämpötila pysäytykselle (esim. kokonaispysäytyksen ajaksi) : Haluttu menoveden lämpötila pysäytyksessä Ulk. (ulkoinen ohitus) 7141 / PUDOTUS / NORM Valitse tila asetukselle Ulk. (ulkoinen ohitus). Ohitus voidaan aktivoida pudotus- tai normaali -tiloille. Ohitusta varten pitää säätimen olla tilassa AUTO (ajastettu käyttö). : Säätimen ajastusta ei ohiteta. PUDOTUS: Säädin on pudotuslämpö-tilassa, kun liittimet 11 ja 12 on oikosuljettu. NORM: Säädin on normaali-tilassa, kun liittimet 11 ja 12 on oikosuljettu. 22 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

23 LKV prior. (venttiili kiinni / normaalikäyttö) 7052 ON / Vesilämmityspiiri voidaan sulkea, kun ohjain toimii alasäätimenä ja kun käyttövesijärjestelmävaraus on yläsäätimessä aktiivisena. ON: : Lämmityspiirin venttiili on suljettuna* aktiivisen käyttövesipiirin varauksen aikana yläsäätimessä. * Haluttu menoveden lämpötila asetettuna Valmius T (rivi 7093) Menoveden lämpötilan säätö pysyy muuttumattomana aktiivisen käyttövesipiirin varauksen aikana yläsäätimessä. Rivin 7052 asetusta pitää harkita, jos tämä säädin on alasäätimenä. : Oikea numero Mitoituslämpötila Kapasiteetti X0-50 C suuri X1-45 C X5-25 C normaali X9-5 C pieni Ei optimointia. Lämmitys alkaa ja loppuu ajastuksessa asetettuina aikoina. Mitoituslämpötila: Alin ulkolämpötila (jonka yleensä määrittävät järjestelmäsi suunnittelija ja lämpöjärjestelmäsi tyyppi), jossa lämmitysjärjestelmä voi säilyttää halutun huonelämpötilan. P1 jäät. T (jäätymissuoja) 7077 / C 2 C Kun ulkolämpötila on alle asetetun lämpötilan tilassa P1 jäät. T, säädin kytkee automaattisesti kiertovesipumpun PÄÄLLE järjestelmän suojaamiseksi. : Ei jäätymissuojaa : Kiertovesipumppu on PÄÄLLÄ, kun ulkolämpötila on asetetun arvon alapuolella. Normaalioloissa järjestelmäsi ei ole jäätymissuojattu, jos asetuksesi on alle 0 C tai (pois päältä). Vesijärjestelmissä suositellaan asetusta 2 C. Esimerkki Käytössä on patterilämmitysjärjestelmä ja rakennuksen lämpökertymän arvo on keskimääräinen. Vasen numero on 2. Mitoituslämpötila on -25 C ja kapasiteetti on normaali. Oikea numero on 5. Tuloksena: Asetus muutetaan arvoksi 25. Optimointi -toimintoa voi käyttää vain, jos ECL Comfort 110 -säätimessä on sisäänrakennettuna ECA 110 -ajastusohjelma tai se on liitettynä laitteeseen ECA 61. Säätöper. (optimoinnin peruste, huone-/ulkolämpötila) 5020 HUO/ULKO ULKO Optimoidut alku- ja loppuajat voivat perustua joko huone- tai ulkolämpötilaan. HUO: Optimointi perustuu huonelämpötilaan, jos sitä mitataan. ULKO: Optimointi perustuu ulkolämpötilaan. Käytä tätä asetusta, jos huonelämpötilaa ei mitata. 30 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

24 Sovellus 7000 Kok. pys ON / Päätä haluatko kokonaispysäytyksen pudotuslämpötilajakson aikana. ON: Haluttu järjestelmän lämpötila alennettu arvoon Valmius T (rivi 7093). T min (rivi 2177) sivuutetaan. Järjestelmän haluttu lämpötila C ECA-osoite (valinta, huoneyksikkö / kaukosäädin) 7010 / A / B Päättää viestinnästä huoneyksikön tai kaukosäätimen kanssa. : Huonelämpötila-anturi (ei huoneyksikköä / kaukosäädintä) A: Huoneyksikkö ECA 61, jolla osoite A B: Huoneyksikkö ECA 61, jolla osoite B Valmius T Pysäytyslämpötila : Ei kokonaispysäytystä. Järjestelmän haluttu lämpötila C Aika P1 voim. (pumpun voimistelu) 7022 ON / ON Vetreyttää pumppua jumiutumisen estämiseksi lämmityskauden ulkopuolella. ON: : Pumppu kytkeytyy PÄÄLLE minuutiksi joka kolmas päivä keskipäivän aikoihin. Pumpun voimistelu ei ole käytössä. M1 voim. (venttiilin voimistelu) 7023 ON / Vetreyttää venttiiliä jumiutumisen estämiseksi lämmityskauden ulkopuolella. ON: : Venttiili saa avautumis- ja sulkemiskäskyn joka kolmas päivä keskipäivän aikoihin. Venttiilin voimistelu ei ole käytössä. Valmius T Pysäytyslämpötila S1 T suod. (ulkolämpösuodin) Vaimentaa mitattuja ulkolämpötiloja asetetulla kertoimella. 1: Nopea (pieni suodinvakio) 200: Hidas (iso suodinvakio) Aika Toimilaite (hammasvaihdemoottori / termomoottori) 7024 VAIH / TERM VAIH Valitse venttiilisi käyttölaitteen tyyppi. VAIH: Hammasvaihdemoottori TERM: Termomoottori (Danfoss, tyyppi ABV) Säätöjen määreet (rivit ) ohitetaan, jos valitaan termomoottori (TERM). 24 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

25 Jos haluat virittää PI-säädön tarkasti, voit käyttää seuraavaa menetelmää: Aseta Tn (integrointivakion aika rivillä 6185) maksimiarvoonsa (999 sek). Vähennä arvoa Xp (suhdealue, rivi 6184), kunnes järjestelmä alkaa hakea vakioheilahteluvälillä (järjestelmää on ehkä pakotettava asettamalla ääriarvo). Etsi lämmönseurannasta kriittinen aikajakso tai käytä ajanottokelloa. Lämpötila Kriittinen aikajakso Lopetus (lämmityksen lopetusraja) 5179 / C 18 C Aseta ulkolämpötilan raja, jossa haluat lämmitysjärjestelmän pysähtyvän. Venttiili sulkeutuu ja n. 3 minuutin jälkeen lämmityksen kiertovesipumppu pysähtyy. Rivillä 2177 asetettava T min sivuutetaan. Lämpö Todellinen ulkolämpö Kertynyt ulkolämpötila 18 C Aika Tämä aikajakso on järjestelmälle ominainen ja voit arvioida asetuksia tämän kriittisen jakson perusteella. Tn = 0.85 x kriittinen aikajakso Xp = 2.2 x kriittisen aikajakson mittaamisen aikana käytetty suhdealue Jos säätö tuntuu liian hitaalta, niin voit pienentää suhdealuetta 10%. Aika Lämmitys Lämmitys Lämmitys Tämä toiminto voi säästää energiaa pysäyttämällä lämmitysjärjestelmän, kun ulkolämpötila nousee asetetun rajan yli. Lämmitysjärjestelmä tulee taas PÄÄLLE, kun ulkolämpötila ja kertynyt ulkolämpötila alittavat asetetun rajan. Lämmityksen lopetus on aktiivisena vain, jos säätimen tilana on AUTO (ajastettu käyttö). Kun raja-arvon asetus on (pois päältä), ei lämmitystä lopeteta. 28 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/

26 Säätöarvot (säätöjen määreet) 6000 Moott. suoja (moottorinsuojaus) 6174 / min. Ehkäisee säätimen epävakaata lämmönsäätöä (joka johtaa moottorin värinään). Tämä voi tapahtua hyvin alhaisella kuormituksella. Moottorinsuojaus pidentää kaikkien siihen liittyvien osien käyttöikää. : Moottorinsuojaus ei ole käytössä : Moottorinsuojaus on käytössä asetetun heräteajan jälkeen. Miten lasketaan moottoroidun säätöventtiilin ajoaika Moottoroidun säätöventtiilin ajoaika lasketaan seuraavasti: Istukkaventtiilit Ajoaika = Venttiilin iskunpituus (mm) kerrotaan moottorin ajonopeudella (sek/mm) Esimerkki: 5,0 mm x 15 sek/mm = 75 sek Pyörivät venttiilit Ajoaika = Kääntymän asteet kerrotaan moottorin ajonopeudella (sek/aste) Esimerkki: 90 astetta x 2 sek/aste = 180 sek Käytetään yleensä käyttövesijärjestelmissä. Voidaan myös käyttää hyvin vähän kuormitetuille lämmitysjärjestelmille. Xp (suhdealue) K 80 K Aseta suhteellinen taajuusalue. Suurempi arvo johtaa vakaaseen, mutta hitaaseen menoveden lämpötilan säätöön. Tn (integroinnin aikavakio) s 30 s Nz (neutraalialue) K 3 K Aseta sallittu menoveden lämpötilan poikkeama. Aseta neutraalivyöhykkeen arvo suureksi, jos hyväksyt suuret vaihtelut menoveden lämpötilassa. Säädin ei muuta moottoriventtiilin asentoa, kun menoveden lämpötilan poikkeama asetusarvosta on neutraalialueen sisällä. Neutraalialue on symmetrinen menoveden asetusarvon molemmin puolin siten, että puolet neutraalialueesta on alle ja puolet yli säädettävän lämpötilan. Aseta suuri integroinnin aikavakio, jotta poikkeamiin reagoidaan hitaasti ja vakaasti. Pienemmällä integroinnin aikavakiolla säädin reagoi nopeasti, mutta epävakaammin. M1 aika (moottoriventtiilin ajoaika) s 35 s M1 aika on aika, joka moottorilla kestää ajaa venttiili täysin kiinni -asennosta täysin auki - asentoon. Aseta M1 aika esimerkin mukaisesti. 26 VI.KT.G5.20 Danfoss 04/2015 DEN-SMT/DK DEN-SMT/DK VI.KT.G5.20 Danfoss 04/
