1 OptiLine asennusjärjestelmä Tuoteluettelo 200

2 P04 OptiLine asennusjärjestelmä 2

3 00 % 75 % 50 % 25 % 0 % uusi Täysin uusi OptiLine-asennusjärjestelmämme tarjoaa useita hyötyjä. Tärkeimpiä ovat puolittunut asennusaika, suunnittelun ja määrittelyn helppous, joustavat käyttömahdollisuudet niin omistajan kuin vuokralaisen näökulmasta katsoen. vähemmän osia Tehokkaan asennusjärjestelmän pitäisi olla yksinkertainen. Siksi OptiLinessa on vain noin 360 osaa, kun aikaisemmissa järjestelmissä niitä oli yli nopeampi OptiLine sisältää muun muassa pikaliittimiä, irrotettavalla yläkannella varustettuja johtokanavia sekä esijohdotettuja tuotteita. Nämä sekä ilman työkaluja onnistuva napsautuskiinnitys puolittavat asennusajan. enemmän vastinetta rahalle OptiLinessa on vain vähän osia, ja näppärät ratkaisut helpottavat asennusta sekä uudelleenkäyttöä. Ympäristönäkökohdat on otettu huomioon niin materiaalivalinnoissa kuin toimintojen suunnittelussakin. Tuloksena on aikaa säästävä asennus ja alemmat kokonaiskustannukset kuin aikaisemmissa järjestelmissä. ongelmia Yksinkertaisuus on valttia niin OptiLinen rakenteessa kuin sen toiminnassakin. Ratkaisu on helppokäyttöinen eikä edellytä erityisiä säätöjä, joten ongelmien todennäköisyys pienenee. 3

4 P % uusi OptiLine on täysin uusi asennusjärjestelmä. Järjestelmän kehittämisessä on käytetty hyväksi edellisen järjestelmän parhaita ominaisuuksia ja täydennetty niitä uusilla innovaatioilla hyödyntäen Schneider Electricin asiantuntemusta. Järjestelmä on keskeinen osa koko rakennukselle laadittua kokonaisratkaisua. Innovatiivinen OptiLine-tuotteiden asennus on nopeaa pikaliitäntöjen, valmiiksi asennettujen kaapeleiden, esiasennettujen tuotteiden sekä ilman työkaluja paikalleen napsautettavien click-in -osien ansiosta. Järjestelmä on lisäksi yhteensopiva Schneider Electricin muiden tuotteiden kanssa. Tehokas Työskentely on nopeaa ja tehokasta, koska OptiLine sisältää kaiken tarvittavan. 4

5 P272 Pikaliitännät Kaksiosaisissa pistorasioissa on uusi liitäntärajapinta ja markkinoiden pienin kolmivaihehaaroitin, joka mahtuu johtokanavaan. P2698 Pistorasiat piilossa 40H-johtokanavassa pistorasiat ovat siististi kannen alla. Lopputulos on huoliteltu, siivoaminen helpottuu ja sähkömagneettinen kenttä pienenee jopa 85 %. Asennusaika puolittuu OptiLine täydentää Schneider Electricin koko rakennuksen sähköasennustarpeet kattavan tarjonnan. OptiLinen ansiosta nopeiden ja järkevien ratkaisujen ketju jatkuu katkeamattomana käyttäjälle saakka. P2344 P2675 P2345 P2692 P2339 P36 Lattialäpivienti Uusi tapa toteuttaa virranjakelu huoneen keskiosiin. Lattialäpiviennit ovat käytännöllisiä ja tyylikkäitä. Virta ja dataverkko ovat saatavilla lattian alle sijoitettujen Canalis-virtakiskojen ja johtokanavien kautta. Avataan vain kansi ja asennetaan lattialäpivienti ja lattiapylväs. Jos lattiapylvästä ei tarvita, tilalle laitetaan kansi, joka kestää suurtakin kuormitusta. P27 P2709 Mini pop-up Erinomainen ratkaisu vähäiseen tai tilapäiseen tarpeeseen. Huomaamaton Mini pop-up soveltuu hyvin esimerkiksi työpöydälle, odotushuoneisiin, kouluihin, julkisiin tiloihin ja kirjastoihin. 5

6 75 % vähemmän osia Tavanomaisessa asennusjärjestelmässä voi olla jopa osaa. OptiLine sisältää vain noin 360 osaa, siksi se helpottaa asentajan työtä huomattavasti. Asennuksen suunnittelu ja osien tilaaminen on merkittävästi vaivattomampaa. Itse asennustyö helpottuu, koska järjestelmään on valittu selkeimmät ja aikaa säästävimmät asennusratkaisut. Ei työkaluja Esiasennettujen tuotteiden laajan valikoiman ja click-in -tekniikan ansiosta asennuksessa ei juurikaan tarvita työkaluja. Napsauta kiinni ja liitä - helppoa. Siistiä ja tyylikästä OptiLine-asennuksen suunnittelu tehdään pääosin jo tilauksen yhteydessä, joten asennuspaikalla ei tarvitse improvisoida. Osat ja kaapelit toimitetaan valmiina kokonaisuuksina. Siistin OptiLine-asennuksen jälkeen tila on siisti ja puhdas. Ainutlaatuinen lattialäpivienti lisää joustavuutta. Lattiarasian kansi poistetaan ja esiasennetun lattiapylvään tai pöytärasian kaapelit liitetään. Kun lattiapylväs pitää siirtää, kansi laitetaan paikalleen ja tehdään haluttuun kohtaan uusi reikä läpiviennille. P2433 6

7 Nopeat ja helpot esiasennetut tuotteet Esiasennettujen tuotteiden tilaaminen on nopein ja helpoin tapa toimia. Se edellyttää hieman enemmän suunnittelua ennen asennusta, mutta säästää aikaa asennuspaikalla. Liitetään vain osat ja asennus on valmis. OptiLinen joustavuus ei helpota pelkästään asennuksen laajentamista. Järjestelmä voidaan purkaa ja osat käyttää uudelleen, jos perusteellinen muutos on tarpeen. P297 P2683 P2690 P2344 P3609 P2336 Napsauta paikalleen ja valmis OptiLine-kanavien click-in -tekniikka on pitkälle kehitettyä. Kaikki osat, myös pistorasiat ja pikaliitännät, kiinnitetään kanavaan napsauttamalla. Tekniikan ansiosta asennus on nopea ja luotettava. Asennusta on helppo muokata, koska kokoonpanot voidaan helposti purkaa. 7

8 P % nopeampi Pienemmän komponenttimäärän ja aikaa säästävien ominaisuuksien, kuten pikaliitäntöjen ja avattavien kanavien ansiosta OptiLine puolittaa asennukseen tarvittavan ajan. OptiLine tuo asentajan työhön uusia mahdollisuuksia. Uusi työtapa ja ajattelutapa Voit unohtaa kaapeleiden kuorinnan ja ruuvien kiertämisen: on helpompia ja ennen kaikkea nopeampia tapoja työskennellä. OptiLine-tuotteet mahdollistavat asentajalle uuden, joustavan ja aikaa säästävän työskentelytavan. Yhteensopivuus Sähköisten toimintojen liittäminen OptiLinejärjestelmään on yhtä helppoa kuin OptiLineosien asentaminen: kytke ja liitä. 8

9 Järjestelmä puolittaa työajan LexCom-liitin oli heti menestys. Sitä on kehitelty OptiLinejärjestelmässä edelleen virtaliitäntöjä varten. Tuloksena oli -vaihehaaroitin, jossa on sisäänrakennettu OptiLineliitäntä. P270 P2946 Pikaliitännät Kaksoispistorasia on todellinen tehokkaan ajankäytön sankari. Uusi liityntä mahdollistaa useiden pistorasioiden suoran liitännän. Yhdessä gesis-pikaliittimien kanssa käytettynä pistorasia sopii sekä yksi- että kolmivaihevirralle. Liitynnän avulla voit myös haaroittaa maadoitusjohtimen etukanteen ja pohjaan. Pistorasia soveltuu käytettäväksi markkinoiden yleisimpien merkintäjärjestelmien kanssa. Käyttämällä erilaisia jakelulohkoja voit haaroittaa kolmivaihesyötön haluamassasi paikassa. Jos tavallinen johto on tarpeen, voit käyttää yksivaihevirran jakelulohkoa ja integroitua OptiLine-liitäntää. Kytkennän voi tehdä nopeasti ja ilman työkaluja. OptiLinen perusajatus Pikaliittimet liittävät OptiLinen eri osat yhteen. Ne ovat yhteensopivia myös muiden Schneider Electricin järjestelmien ja tuotteiden kanssa. Pikaliittimet ovat erittäin tärkeässä asemassa, kun halutaan lyhentää asennusaikoja. P2677 OptiLine-liitännällä varustettu haaroitin OptiLine-liitin on nopea asentaa ilman johtimien kuorimista. Asetat vain johtimet haaroittimeen, painat kiinni ja kytkentä on valmis. Verkkoon nolla-ajassa Myös LexCom-liittimet asennetaan samalla tekniikalla. Arvioitu asennusaika on 30 sekuntia liitintä kohti! P268 P2676 9

10 25 % enemmän vastinetta rahalle Jatkuvat haasteelliset muutokset kiinteistön mukauttamiseksi kunkin vuokralaisen erityisvaatimusten mukaiseksi vievät sekä aikaa että rahaa. Kun olet varustanut kiinteistön OptiLine-järjestelmällä, voit tehdä muutoksia ilman virta-, data- ja puhelinlinjojen siirtämisen aiheuttamia suuria kustannuksia. OptiLine-asennusjärjestelmä on täysin joustava, ja kun järjestelmä on asennettu paikalleen, voit siirtää kokonaisia moduuleja yksittäisten osien asemesta. P243 0

11 P234 P06 P0877 Enemmän vastinetta rahalle Koska suurin osa OptiLine-järjestelmästä koostuu valmiista yksiköistä erillisten osien asemesta, järjestelmä on helppo käyttää uudelleen. Lisäksi asentajalta kuluu työhön vain murto-osa perinteisen sähköasennuksen edellyttämästä ajasta. Esiasennetut OptiLineyksiköt, nopeuttavat asennusta jopa 80 %. Järkevä sijoitus Opti Line-järjestelmän valinta on taloudellisesti järkevä investointi nykyaikaiseen infrastruktuuriin, joka ei rajoita tilojesi vuokrausmahdollisuuksia. Lisäksi OptiLinessa on otettu ympäristöasiat huomioon esimerkiksi materiaalivalinnoissa. P2682

12 P % ongelmia OptiLIne on tulos aikaisemmasta asennusjärjestelmästä saaduista kokemuksista ja Schneider Electricin kehitystyöstä. OpliLine on vaivaton niin loppukäyttäjälle kuin asentajallekin. Schneider Electricin tukipalvelu tarjoaa ohjelmia määrien laskemiseen, sekä yleisimpien CAD-ohjelmien tuomaa tukea suunnittelun alkuun pääsemiseksi. Yhteistyössä yli 250 asentajaa, konsulttia ja käyttäjää OptiLinen kehitystyö toteutettiin läheisessä yhteistyössä konsulttien, asentajien ja käyttäjien kanssa. Tavoitteena oli löytää ratkaisuja, jotka tehostaisivat käyttöä ja kiinteistön hallintaa parhaalla mahdollisella tavalla sekä helpottaisivat suunnittelua ja asennusta. Virheetön asennus OptiLine-järjestelmällä on lähes mahdotonta tehdä kytkentävirheitä. Uusi pikaliitäntäjärjestelmä selviytyy jopa 3-vaihesyötöstä. Se on erittäin hyödyllistä suurten, monia ulosottoja vaativien tilojen asennuksissa. 2

13 P2687 P2692 Mitään ei jätetä sattuman varaan OptiLinen yksityiskohdat ovat tarkkaan harkittuja. Vasemmanpuoleisen kuvan lattiapylvään lattiakiinnikkeessä on pyöristetyt reunat estämässä lattian naarmuuntumista sekä tiiviste, joka suojaa kosteudelta ja kompensoi epätasaisuuksia. Oikeanpuoleisessa kuvassa näkyy uusi joustavuutta parantava lattialäpivienti. P94545 P94466 Monet mahdollisuudet OptiLine on yhteensopiva muiden Schneider Electricin järjestelmien kanssa. Kiinnikkeet esimerkiksi Canalis-kiskokanavaan, kaapelikouruihin ja sisäkattoon ovat valmiina. Yksityiskohdat tärkeitä Ammattiasentaja tietää, että pienet yksityiskohdat, kuten pyöristetyt reunat, irrotettavat kannet ja clickin -tekniikka takaavat joustavan, toimivan ja käyttötarkoitukseen sopivan lopputuloksen: vaivattoman asennusjärjestelmän. P94465 P274 P2688 Vapaasti seisovat pylväät liitetään kattoon johtospiraalilla, jonka ansiosta pylvästä voidaan siirtää 3 metrin säteellä. Raskas ja tukeva jalka on pyöreä tai suorakaiteen muotoinen. P273 P275 P2689 P9932 3

14 OptiLine-asennusjärjestelmä tuo muutoksen OptiLine-asennusjärjestelmä on merkki muutoksesta. OptiLine-asennusjärjestelmä luo uuden tehokkaan asennustavan. Maailmanlaajuisen yrityksen ansiosta monipuolisia ja kehittyviä asennustuotteita on saatavilla jatkossakin. Uusi työskentelytapatapa varmistaa työn sujuvuuden. 00 % uusi 75 % vähemmän osia P0877 P % nopeampi 25 % enemmän vastinetta rahoille P % ongelmia P03 P2344 P2345 4

15 Sisältö P2683 Pikaliitännät ja pistorasiat Valintaohje... 8 Valikoima Tekniset tiedot P2357 Johtokanavat OptiLine-johtokanavat Rakenne ja mitat Kaapelikapasiteetti Valintaohje, muoviset johtokanavat Valintaohje, alumiiniset johtokanavat Valikoima Tekniset tiedot P2685 Pistorasiapylväät OptiLine-pistorasiapylväät Valikoima Tekniset tiedot Lattiapylväät OptiLine-lattiapylväät Valikoima Tekniset tiedot P2682 Pöytäpaneelit OptiLine-pöytäpaneelit... 7 Valikoima Tekniset tiedot P2699 Lattiarasiat OptiLine-lattiarasiat Valikoima... 8 Tekniset tiedot Muuta Sähkönumerohakemisto P2679 5

16 Pikaliitännät ja pistorasiat Nopea pikaliitäntä Suurin ajansäästö syntyy, kun valitaan pikaliitännät ja click-in -tekniikka kaapelien kuorimisen ja ruuvaamisen sijaan. Normaalisti 20 minuutin työvaihe kestää silloin vain 20 sekuntia. P2938 P2939 P2940 P294 P2942 Markkinoiden pienin 3-vaihejärjestelmä Pikaliitin Wieland GST5i5 ja markkinoiden pienin 3-vaihehaaroitin on suunniteltu erityisesti OptiLine-järjestelmää varten. Valittu vaihe voidaan liittää sekunneissa. Kolmen haaroittimen, L, L2 ja L3, ansiosta vaiheiden kuormitus pidetään järjestelmällisenä. OSI kytkentä napsauttamalla Käytettäessä haaroitinta ja OSI-liitännällä varustettua pistorasiaa vältytään kaapelin kuorimiselta ja kytkemiseltä sekä vedonpoistosta huolehtimiselta. Yksinkertainen ja selkeä merkintä Merkintäikkuna soveltuu Dymon, Brotherin ja Fleximarkin merkintäjärjestelmille. Käytännölliset vinoon asetetut pistorasiat Pistorasioiden käytön joustavuutta parantaa pistorasiakaivojen 45 asteen kulma. 6

17 P2935 P2934 P2945 P2944 P2932 P2943 P2936 P2928 Järjestelmällinen vaiheiden kuormitus Vaiheiden epätasainen kuormitus on yleinen ongelma, mutta siihen on nyt ratkaisu. OptiLine-liitäntä LexComin verkkoliitin on menestystuote. Nyt samaa periaatetta käytetään myös virran pikakytkennöissä. OSI pikaliitäntöjä koko pituudelta OSI-pikaliitännän ansiosta on helppo kytkeä tarvittava määrä pistorasioita. Kiiltäväpintainen tummanharmaa tai valkoinen Pistorasiat ovat tyylikkään kiiltäväpintaisia, mikä helpottaa puhdistamista. Verkkoliitäntä 30 sekunnissa LexCom-liitin ei vaadi työkaluja, voit liittää dataverkon 30 sekunnissa. Laaja valikoima pistorasioita ja kalusteita OptiLinen pistorasioiden ja kalusteiden valikoima on kattava. Erilliset datapistorasiat Kun pistorasiassa on merkintä DATA, ei tietokonetta ja imuria kytketä samaan ryhmään. OSI Open Schneider Interface OptiLine-järjestelmä on avoin ja liitettävissä yleisimpiin markkinoilla oleviin järjestelmiin. Tunteja, minuutteja, sekunteja... Aika ratkaisee. P2946 P9 OptiLine-liitin Tämä -vaihehaaroitin pelastaa asennuksen, jos pikaliitäntäkaapeli ei sovi. Sisäänrakennettu OptiLine liitäntä. P90 Maadoitussovitin Maadoitus tehdään nopeasti kahdella runkoon ja kanteen kiinnitettävällä pikaliittimellä. P269 Haaroitin Markkinoiden pienimmästä haaroittimesta on saatavana useita versioita eri tarpeisiin. P8 Muut järjestelmät OptiLine sisältää -vaihehaaroittimet myös Wago- ja Ensto-järjestelmiä varten. 7

18 Pikaliitännät ja pistorasiat Pistorasiat Adapteri GST8/OSI Haaroitin GST8/OSI Haaroitin GST5/ Haaroitin GST5/OSI Valintaohje OptiLineliitin Maadoitusliitin -vaihe suojattu tai suojaamaton Jäykät ja hienosäikeiset kaapelit 0,75 2,5 mm 2 3-vaihe suojattu tai suojaamaton Jäykät ja hienosäikeiset kaapelit 0,5 2,5 mm 2 Liitin, 3-vaihe, naaras Liitin, 3-vaíhe, uros Liitin, -vaihe, naaras Liitin, -vaíhe, uros Syöttökaapelit GST 5i5, naaras, 2,5mm Suojattu Syöttökaapelit GST 8i3, naaras Suojattu Jatkokaapelit GST 5i5, naaras / uros, 2,5mm Suojattu Jatkokaapelit GST 8i3, naaras/uros Suojattu Liitäntäkaapelit GST 8i3, uros Suojattu vaihe asennuskaapeli Jäykät kaapelit,5 2,5 mm 2 8

19 Asennus 2.0 Pikaliitäntöjä kautta linjan P6477 P6476 P2677 P2432 Nopea infrastruktuuri Canalis-virtakiskoja on saatavissa jokaiseen tarpeeseen. Monet niistä soveltuvat täydellisesti OptiLinen syöttöinfrastruktuuriksi. OptiLine-liitin Pikaliitäntä perustuu valmiiksi kytkettyihin kaapeleihin. Joskus on kuitenkin käytettävä perinteistä kaapelia. Silloin OptiLine-liittimestä on suuri apu. Pikaliitäntä Samat pikaliitännät sopivat sekä OptiLineasennusjärjestelmän sisällä että järjestelmien välillä ja järjestelmään liittämiseen. P268 Click-in OptiLinen click-in -asennuksissa ei tarvita työkaluja. OptiLinen perusajatus OptiLine on homogeeninen ja nopeasti asennettava järjestelmä. Kaikki osat sopivat yhteen ja kytkennän virhemahdollisuudet on eliminoitu. Lisäksi liitännät sopivat yhteen muiden tuotteiden, kuten Canalis-virranjakelujärjestelmän kanssa. 9

20 Johtokanavakalusteet OptiLinejohtokanavakalusteet Valikoima Adaperit P80 P78 P76 Haaroittimet P269 P268 P9 P8 P79 P77 Liittimet P82 Tyyppi Väri Mitat A/B/C (mm) Adapteri GST8/OSI Adapteri, jossa gesis GST 8i3 uros ja OSI-liitäntä, 3-napainen. 6A / 250V. Materiaali: PA. Kpl/ Sähkönro Uros, 3-napainen 6/37/ Adapteri Wago/OSI Sovitin, jossa Wago Winsta uros ja OSI-liitäntä, 3-napainen. 6A / 250V. Materiaali: PA. Uros, 3-napainen Vaaleanharmaa 8/37/ Adapteri Ensto/OSI Sovitin, jossa Ensto-Net uros ja OSI-liitäntä, 3-napainen. 6A / 250V. Materiaali: PA. Uros, 3-napainen Harmaa 4/37/ Haaroitin GST8/OSI Haaroitin, jossa gesis GST 8i3 naaras/uros- ja OSI-liitäntä, 3-napainen. 6A / 250V. Materiaali: PA. Naaras/uros, 3-napainen 32/40/ Haaroitin Wago/OSI Haaroitin, jossa Wago Winsta naaras/uros- ja OSI-liitäntä, 3-napainen. 6A / 250V. Materiaali: PA. Naaras/uros, 3-napainen Vaaleanharmaa 36/40/ Haaroitin Ensto/OSI Haaroitin, jossa Ensto-Net naaras/uros- ja OSI-liitäntä, 3-napainen. 6A / 250V. Materiaali: PA. Naaras/uros, 3-napainen Harmaa 30/40/ Haaroitin OptiLine Haaroitin, jossa kaksi OptiLine-liitäntää, 3-napainen, suojaliitäntä ja yksi OSI naaras.,5mm 2-2,5mm 2, 6A / 250V. Materiaali: PA. OptiLine 44/35/ Haaroitin GST5/8 Haaroitin, jossa yksi uros tulo GST 5i5, 5-napainen ja yksi naaras lähtö L, L2 tai L3 GST 8i3, 3-napainen. 6A, 250/400V. Materiaali: PA. L 35/32/ L2 35/32/ L3 35/32/ Sarja, jossa yksi kutakin: L, L2, 35/32/ L3 Haaroitin GST5/OSI Haaroitin, jossa yksi uros tulo GST 5i5, 5-napainen ja yksi naaras lähtö L, L2 tai L3 OSI, 3-napainen. 6A, 250/400V. Materiaali: PA. L 33/39/ L2 33/39/ L3 33/39/ Sarja, jossa yksi kutakin: L, L2, 33/39/ L3 Liittimet, 5-napaiset Kaapeliliitin GST 5i5, 5-napainen, ruuviliitäntä ja vedonpoistin. Jäykkiin ja hienosäikeisiin 0,5 2,5 mm 2 :n kaapeleihin, Ø 7,8 3,5 mm, 6A, 250/400V, asentamaton. Eriste kuoritaan 8 mm:n osuudelta, vaippa 40 mm:n osuudelta. Materiaali: PA. Naaras 5/32/ P83 Uros 5/32/

21 Johtokanavakalusteet OptiLinejohtokanavakalusteet Valikoima Liittimet P85 Tyyppi Väri Mitat A/B/C (mm) Liittimet, 3-napaiset Kpl/ Sähkönro Kaapeliliitin GST 8i3, 3-napainen, S B ZR, ruuviliitäntä ja vedonpoistin. Jäykkiin ja hienosäikeisiin 0,75 2,5 mm²:n kaapeleihin, Ø 6,5 0,5 mm, 6A / 250V, asentamaton. Eriste kuoritaan 7 mm:n osuudelta. Vaippa kuoritaan 3 mm:n osuudelta. Materiaali: PA. Naaras 3/28/ P84 Uros 3/28/ Pistorasiat P0473 P0474 Pistorasiat, kaksiosaiset Kaksiosainen pistorasia, maadoitettu, etiketti-ikkuna ja etiketti. Rei issä sulkimet. Reikien kulma 45. Pikaliitäntä etuaukkoon. 6A / 250V. Materiaali: PC/ABS. OSI-liitäntä 50/40/ Tummanharmaa P0475 P0476 OSI-liitäntä, DATA Tummanharmaa 50/40/ Kytkimet P68 P70 P69 P565 Liitäntäsarja, kytkin Kytkinliitäntäsarja, joka sisältää keinukytkimet, kannellisen sovittimen, suojakotelon sekä etiketti-ikkunan ja etiketin. Kytkin-/ keinukytkinosaa voidaan kiertää 90 sen mukaan, halutaanko sarja vaaka- vai pystyasentoon (katso kuvat vasemmalla). Pikaliitäntä etuaukkoon. 6A / 250V. Materiaali: PC/ABS. 2-kytkin 00/40/ Tummanharmaa P66 P67 6T-vipukytkin Tummanharmaa 00/40/ P70 P7 5-kytkin Tummanharmaa 00/40/ P72 P73 4T-verhokytkin Tummanharmaa 00/40/ P66 P67 6-kytkin Tummanharmaa 00/40/ Elektroniikka ja muut sähkötuotteet Liitäntäsarja, himmennin P238 P239 P0478 P0479 Säädinliitäntäsarja, joka sisältää himmentimen, kannellisen sovittimen, suojakotelon sekä etiketti-ikkunan ja etiketin. Pikaliitäntä etuaukkoon. 6A / 250V. Materiaali: PC/ABS. Säädin W/VA RL, kierrettävä Säädin, -0 V, kierrettävä Tummanharmaa Tummanharmaa 50/40/ /40/ DIN-kotelo 2-moduulinen DIN-kotelo johtokanava-asennukseen etulevyn F50-kanssa. Soveltuu 2 DIN-kotelon moduuleihin. Saranoitu kansi suojaa kalusteita. Pikaliitäntä etuaukkoon. Materiaali: PC/ABS. DIN-kotelo 50/86/ Tummanharmaa P0480 P048 Jakorasia Kannella varustettu jakorasia, etiketti-ikkuna. Pikaliitäntä etuaukkoon. Materiaali: PC. Jakorasia 50/55/ Tummanharmaa

22 Johtokanavakalusteet OptiLinejohtokanavakalusteet Valikoima Elektroniikka ja muut sähkötuotteet Tyyppi Väri Mitat A/B/C (mm) P0482 P0483 P90 VDI-perussarjat/lisävarusteet Asennuslevy P0598 P0599 P0584 P0585 Kpl/ Sähkönro Etiketti-ikkuna Merkintätarvikesarja, johon sisältyy ikkunapidike, läpinäkyvä (savunharmaa) etiketti-ikkuna ja etiketti. Soveltuu pistorasioihin. Materiaali: PC/ABS. Etiketti-ikkunatarvikkeet 50/20/ Tummanharmaa Maadoitusliitin Maadoitusliitin, OSI-liitäntä jossa kaksi 25 cm:n kaapelia ja litteät nastaliittimet kanavan rungon tai kannen maadoitusta varten. Materiaali: PA6. Maadoitusliitin 20/40/ Peitelevy, jonka tilalle voidaan myöhemmin asentaa Data-lisäpistorasia. Pikaliitäntä etuaukkoon. Materiaali: PC/ABS. Asennuslevy Tummanharmaa 50/20/ Perussarjat Perussarja, joka sisältää asennuskehyksen, vinon tai suoran pika-asennuskannen, etiketti-ikkunan ja etiketin. Pikaliitäntä etuaukkoon. Tarkoitettu erilaisille Data-liittimille, katso alla. Materiaali: PC/ABS. 2 x LexCom/pölyluukut Tummanharmaa 50/30/ P0590 P059 2 x LexCom/vino Tummanharmaa 50/40/ P0586 P0587 x AMP 0 Keystone, Krone, CET, pölyluukku Tummanharmaa 50/30/ P93 P94 2 x AMP 0 Keystone, vino Tummanharmaa 50/40/ P0584 P x AMP 0 Keystone, pölyluukut Tummanharmaa 50/30/ P0586 P0587 x R&M FreeNet, pölyluukku Tummanharmaa 50/30/ P0596 P x Lucent M- ja G-tyyppi, pölyluukut Tummanharmaa 50/30/ P0584 P x Panduit Mini-COM, pölyluukut Tummanharmaa 50/30/ P0584 P x Alcatel/Nexan LANmark, pölyluukut Tummanharmaa 50/30/ P0604 P0605 x D-sub 9 / VGA Tummanharmaa 50/30/ P0600 P060 Pölyluukku/suljin Suojaa RJ45-dataliittimiä pölyltä silloin, kun pistoke ei ole liitettynä. Materiaali: PC/ABS. Pölyluukku/suljin 2// Tummanharmaa

23 Johtokanavakalusteet OptiLinejohtokanavakalusteet Valikoima Kaapelit, 3-vaihe P74 P74 P0667 P0667 Tyyppi Väri Mitat A/B/C (mm) Jatkokaapelit GST 5i5 Kpl/ Sähkönro Jatkokaapeli, 3-vaihe GST 5i5 H05ZA7Z-F5G2.5, 5-napainen 5 x 2,5 mm². Halogeeniton kaapeli Ø 2,3 mm, 6A, 250/400V, naaras/uros. Materiaali: PE/PP (FR), PA. 2 m 5/33/ m 5/33/ m 5/33/ m 5/33/ m 5/33/ Jatkokaapelit GST 5i5, suojatut Jatkokaapeli, 3-vaihe, GST 5i5 S05ZA7Z-F5G2.5, 5-napainen 5 x 2,5 mm². Halogeeniton kaapeli, suojattu, Ø 2,5 mm, 6A, 250/400V, naaras/uros. Materiaali: PE/PP (FR), PA. 2 m 5/33/ m 5/33/ m 5/33/ m 5/33/ m 5/33/ Syöttökaapelit GST 5i5 Syöttökaapeli, 3-vaihe, GST5i5 S05ZA7Z-F5G2.5, 5-napainen 5 x 2,5 mm². Halogeeniton kaapeli, Ø 2,3 mm, 6 A 250 V, naaras/juotetut vapaat johdonpäät. Materiaali: PE/PP (FR), PA. m 5/33/ m 5/33/ m 5/33/ m 5/33/ Syöttökaapelit GST 5i5, suojatut Syöttökaapeli, 3-vaihe GST 5i5 S05ZA7Z-F5G2.5, 5-napainen 5 x 2,5 mm². Halogeeniton kaapeli, suojattu, Ø 2,5 mm, 6 A 250 V, naaras/juotetut vapaat johdonpäät. Materiaali: PE/PP (FR), PA. m 5/33/ m 5/33/ m 5/33/ m 5/33/

24 Johtokanavakalusteet OptiLinejohtokanavakalusteet Valikoima Kaapelit -vaihe P0738 P0734 P0734 P0733 P0733 Tyyppi Väri Mitat A/B/C (mm) Jatkokaapelit GST 8i3 Kpl/ Sähkönro Jatkokaapeli -vaihe GST 8i3 H05VV-F3G 2.5, 3-napa, 3x2.5 mm². PVC-kaapeli Ø0.2 mm, 6A 250V, naaras/uros. Materiaali: PVC, PA. Jatkokaapeli, m 2.6/28/ Jatkokaapeli, 2 m 2.6/28/ Jatkokaapeli, 3 m 2.6/28/ Jatkokaapeli, 4 m 2.6/28/ Jatkokaapeli, 5 m 2.6/28/ Jatkokaapeli, 8 m 2.6/28/ Jatkokaapelit GST 8i3, suojattu Jatkokaapeli, suojattu, -vaihe GST 8i3 S05ZA7Z-F3G2.5, 3-pole 3x2.5 mm². Halogeeniton kaapeli kaapeli Ø0.2 mm, 6A 250V, naaras/uros. Materiaali: PE/PP (FR), PA. Jatkokaapeli, suojattu, m 2.6/28/ Jatkokaapeli, suojattu, 2 m 2.6/28/ Jatkokaapeli, suojattu, 3 m 2.6/28/ Jatkokaapeli, suojattu, 4 m 2.6/28/ Jatkokaapeli, suojattu, 5 m 2.6/28/ Jatkokaapeli, suojattu, 8 m 2.6/28/ Syöttökaapelit GST 8i3 Syöttökaapeli -vaihe GST 8i3 H05VV-F3G2.5, 3-napa 3x2.5 mm². PVC-kaapeli Ø0.2 mm, 6A 250V, naaras/juotetut vapaat johdonpäät. Materiaali: PVC, PA. Syöttökaapeli, m 2.6/28/ Syöttökaapeli, 5 m 2.6/28/ Syöttökaapeli, 8 m 2.6/28/ Syöttökaapeli, 0 m 2.6/28/ Syöttökaapelit GST 8i3, suojattu Syöttökaapeli, suojattu, -vaihe GST 8i3 S05ZA7Z-F3G2.5, 3-pole 3x2.5 mm². Halogeeniton kaapeli Ø0.2 mm, 6A 250V, naaras/juotetut johdonpäät. Materiaali: PE/PP (FR), PA. Syöttökaapeli, 2.6/28/ suojattu, m Syöttökaapeli, 2.6/28/ suojattu, 5 m Syöttökaapeli, 2.6/28/ suojattu, 8 m Syöttökaapeli, 2.6/28/ suojattu, 0 m Liitäntäkaapelit GST 8i3 Liitäntäkaapeli -vaihe GST 8i3 H05VV-F3G2.5, 3-napa 3x2.5 mm². PVC-kaapeli Ø0.2 mm, 6A 250V, uros/juotetut vapaat johdonpäät. Materiaali: PVC, PA. Liitäntäkaapeli GST 8i3 2.6/28/ P0738 Liitäntäkaapelit GST 8i3, suojattu Liitäntäkaapeli, suojattu, -vaihe GST 8i3 S05ZA7Z-F3G2.5, 3-pole 3x2.5 mm². Halogeeniton kaapeli Ø0.2 mm, 6A 250V, uros/juotetut vapaat johdonpäät. Materiaali: PE/PP (FR), PA. Liitäntäkaapeli GST 8i3, suojattu 2.6/28/ Kaapelit GST 8 GST8 kaapeli ja tarvikkeet asiakkaan tilauksen mukaisesti. kaikentyyppiset kaapelit ja tarvikkeet mahdollisia asiakassovelluksiin. Vaatii tarkan erittelyn. Kaapeli GST 8 Valinnainen Valinnainen Valinnainen 95 xxx 24

25 Johtokanavakalusteet OptiLinejohtokanavakalusteet Tekniset tiedot P272 Standardit SS , IEC 6535, VDE 0606, DIN VDE Tekniset ja materiaalitiedot Kaapelit Materiaalina kuparijohtimet ja suojajohdin alumiinisidosta. Johdineriste PE/PP (polyetyleeni/polypropeeni, FR (itsestään sammuva). Liittimet ja haaroittimet Materiaali: PA (polyamidi), pintasilattu messinki ja galvanoitu kromiteräs. Kytkimet, pistorasiat, Materiaali: PC/ABS (polykarbonaati/akryylinitriiliperussarjat jne. butadieenistyreeni) Tiheys:,4 g/cm 3 Veden imeytyminen: 0,6 % Ominaisvastus: > 0 3 Ω cm Dielektrinen lujuus: 9 kv/mm Värit: RAL 900 Tummanharmaa RAL 7043 Sähkötiedot 6 A 250/400 VAC. Lämpötila-alue Käyttölämpötila C. Sopivuus ulkokäyttöön Ei sovellu. Suojausluokka IP 20. P2693 Kaapelimääritelmät. Jatkokaapeli: Kaapeli, jossa on uros- ja naarasliitin 2. Syöttökaapeli: Kaapeli, jossa on vapaa pää ja naarasliitin P0667 P74 2 P270 25

26 P

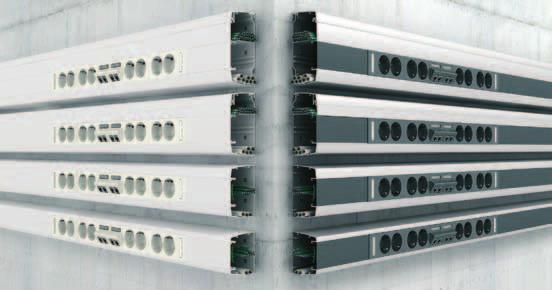

27 Johtokanavat OptiLine-johtokanavat Uuden OptiLine-asennusjärjestelmän runkona ovat uudet johtokanavat, jotka on suunniteltu helpottamaan ja tehostamaan asentajan työtä. Suunnittelun ja asennuksen joustavuus perustuu johtokanavien vapaaseen sijoittamiseen ja käyttöön Ne voidaan sijoittaa pöytätason ylä- tai alapuolelle, viedä seinän läpi tai kulmien ympäri. Kanavat ovat tilavia, ja niissä on erotetut lokerot vahvavirta- ja muille kaapeleille. Sopivin johtokanava voidaan valita neljästä halogeenittomasta muovikanavasta ja lyijyttömästä PVC-kanavasta tai viidestä eri kokoisesta alumiinikanavasta. Kanavat ovat helppoja käsitellä ja katkaista. Kannella varustettu uutuus 40H Tässä kanavassa yhdistyy järkevyys ja käytännöllisyys. Kansi pienentää pistorasiaan kytketyn muuntajan sähkömagneettisia kenttiä jopa 85%. Käytännöllisyyttä lisää pistorasioiden vaivaton käyttö ja siivoamisen helpottuminen. Yleisvaikutelma on siisti kannen peittäessä liitännät ja pistorasiat. 50 % OptiLine lyhentää asennusaikaa 50 %. Johtojen syöttö yläkautta, click-in -tekniikalla asennettavat lisävarusteet ja pikaliitännällä kytkettävät pistorasiat ovat ominaisuuksia, joiden ansiosta asennus on nopeaa ja vaivatonta. P2690 P2684 P2698 P2948 Halogeeniton muovi vai alumiini? Halogeenittomasta muovista tai lyijyttömästä PVC:stä valmistettujen johtokanavien pistorasioiden ja etukansien väriksi voidaan valita valkoinen tai antrasiitti. Alumiinikanavat ovat joko luonnonvärisiksi anodisoituja tai valkoisia, etukannet voivat olla alumiinia tai halogeenitonta muovia. 27

28 Johtokanavat OptiLine-johtokanavat Rakenne ja mitat Räjäytyskuva P Johtokanavarunko 2. Irrotettava yläkansi 3. Etukansi 4. Sisäkulma 5. Ulkokulma 6. Pääty 7. Seinäkehys 8. Kannen saumakappale 9. T-kappale 0. Yläkannen saumakappale. Johtohylly 2. Etukannen saumakappale 3. Rungon jatkokappaleet (2 tai 3 johtokanavan koon mukaan) 4. Maadoitussarja 5 4 P H Johtokanavarunko 2. Yläkansi 3. Sisäkulma ja yläkansi 4. Ulkokulma ja yläkansi 5. Pääty 6. Yläkannen saumakappale 7. Saumakappale, pistorasiakansisarja 6 8. Pistorasiasarja (saranoitu pistorasian kansi, etukannet, päädyt, johtopidikkeet) 9. Syöttökappalesarja (perusyksikkö, kansi, ruuvit, maadoitusliitin, kaapelin taivutussuojat) 4 9 Rakenne ja mitat Muovinen johtokanava Alumiininen johtokanava 40H P502 Alumiininen johtokanava P503 P2428 P2429 P2430 P2425 P2426 P2427 P504 P235 28

29 Johtokanavat OptiLine-johtokanavat Kaapelikapasiteetti Kaapelikapasiteetti Suositeltu täyttöaste: 50 % Esimerkeissä käytetyt kaapelit: Data Ø 7 mm Virta Ø 2 mm (3 x 2,5 mm 2 ) Tarkempiin laskelmiin voit käyttää kaapelikapasiteettiohjelmiamme. Johtokanavat, joissa käytetään pistorasioita ja GST-asennusliittimiä P230 P23 Koko 80 Suositeltu kaapelikapasiteetti*: Data- tai virta Data: Enintään 4 kaapelia Virta: Enintään 5 kaapelia Koko 00 Suositeltu kaapelikapasiteetti*: Data- tai virta Data: Enintään 26 kaapelia Virta: Enintään 9 kaapelia Data- ja virta Suositeltu kaapelikapasiteetti*, kun yhdistellään data- ja virtakaapeleita samaan johtokanavaan: Koko 00 Koko 80 Virtakaapelien määrä, Ø 2 mm (3 x 2,5 mm 2 ) Data- ja virta Katso yhdistelmiä koskeva kaavio oikealla. *Kun täyttöaste 50 %. Datakaapelien määrä, Ø 7 mm Johtokanavat, joissa käytetään pistorasioita ja GST-asennusliittimiä P232 Koko 20 Suositeltu kaapelikapasiteetti*:. Data: Enintään 6 kaapelia 2. Virta: Enintään 5 kaapelia 2 P233 P234 Koko 40 Suositeltu kaapelikapasiteetti*:. Data: Enintään 24 kaapelia 2. Virta: Enintään 6 kaapelia Koko 40H Suositeltu kaapelikapasiteetti*:. Data: Enintään 20 kaapelia 2. Virta: Enintään 4 kaapelia 2 2 *Kun täyttöaste 50 %. Johtokanava ilman pistorasioita P27 Koko 80 Suositeltu kaapelikapasiteetti*: Data- tai virta Data: Enintään 3 kaapelia Virta: Enintään 0 kaapelia Data- ja virta Suositeltu kaapelikapasiteetti*, kun yhdistellään data- ja virtakaapeleita samaan johtokanavaan: Koko 00 Koko 80 Virtakaapelien määrä, Ø 2 mm (3 x 2,5 mm 2 ) 20 P29 Koko 00 Suositeltu kaapelikapasiteetti*: Data- tai virta Data: Enintään 50 kaapelia Virta: Enintään 7 kaapelia 5 Data- ja virta Katso yhdistelmiä koskeva kaavio oikealla. *Kun täyttöaste 50 % Datakaapelien määrä, Ø 7 mm 29

30 Johtokanavat OptiLine-johtokanavat Valintaohje, muoviset johtokanavat PVC- ja halogeenittomat muovijohtokanavat ja lisävarusteet, koot Johtokanavan koko PVC 80 P26 Johtokanavarunko Sisäkulma, kiinteä Ulkokulma, kiinteä Kulmakappale 90º Pääty Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro m Kpl/ 00 P m Halogeeniton 80 P m P m Yhteiset lisävarusteet Tyyppi Väri Kpl/ Sähkönro P047 P0472 Etukannen saumakappale 50 mm Tummanharmaa P85787 Kaapelipidin Vihreä P03979 Rungon jatkokappale

31 Johtokanavat Seinä-/kattokehys Saumakappalesarja T-kappale, pysty 80 T-kappale, pysty 00 Etukansi Johtohylly Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ m m m m * * 30 m 30 m 30 m 30 m m m *Tummanharmaa *Tummanharmaa Lisätietoja johtokanavista sivulla 40 > 3

32 Johtokanavat OptiLine-johtokanavat Valintaohje, muoviset johtokanavat PVC- ja halogeenittomat muovijohtokanavat ja lisävarusteet, koot Johtokanavan koko PVC 20 P220 Johtokanavarunko Sisäkulma, säädettävä Ulkokulma, säädettävä Pääty Seinäkehys Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro m Kpl/ 40 P m Halogeeniton 20 P m P m Yhteiset lisävarusteet Tyyppi Väri Kpl/ Sähkönro P047 P0472 Etukannen saumakappale 50 mm Tummanharmaa P85787 Kaapelipidin Vihreä P04058 Yläkannen saumakappale P0672 Johtokanavan rungon suojaushylly P0099 Suojaushyllyn kulma P03979 P09864 Rungon jatkokappale Kaapelin taivutussuoja

33 Johtokanavat Saumakappalesarja T-kappale, pysty 80 T-kappale, pysty 00 Etukansi Johtohylly Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ m m m m * 30 m 30 m m *Tummanharmaa * 30 m 30 m m *Tummanharmaa Thorsman-tuotemerkki Esimerkkejä kannakkeista ja lisävarusteista Esimerkkejä asennuksen kiinnityksistä Työkalut ja kiinnitystarvikkeet nopeaan ja turvalliseen asennukseen. Kannakkeet ja lisävarusteet seinäkiinnitykseen. Lisätietoja johtokanavista sivulla 40 > 33

34 Johtokanavat OptiLine-johtokanavat Valintaohje, alumiiniset johtokanavat Alumiiniset johtokanavat ja lisävarusteet, koot Johtokanavan koko 80 P27 Johtokanavarunko Sisäkulma, kiinteä Ulkokulma, kiinteä Kulmakappale 90º Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro V A 0 m 0 m V M V M V M Kpl/ 00 P V A 0 m 0 m V M V M V M V = valkoinen, A = anodisoitu, M = alumiinimetalli Yhteiset lisävarusteet Tyyppi Väri Kpl/ Sähkönro P06223 P06222 P03977 Etukansi Anodisoitu Tummanharmaa 25 m 25 m 30 m P047 P98 P0472 Etukannen saumakappale 50 mm Alumiinimetalli Tummanharmaa P85788 Johtohylly Anodisoitu 24 m 24 m P85787 Kaapelipidin Vihreä P03979 Rungon jatkokappale

35 Johtokanavat Pääty Seinä-/kattokehys Saumakappalesarja T-kappale, pysty 80 T-kappale, pysty 00 Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ V M V V M V M V V M V M V M Alumiinisten johtokanavien lisävarusteet Tyyppi Väri Kpl/ Sähkönro P0470 Maadoituskiinnike 0 mm 2 _ P8796 EMC-sukka Musta P8796 Maadoituskiinnike _ P85796 P85794 Maadoitussarja, pituus 200 mm Maadoitussarja, pituus 300 mm Keltainen/vihreä Maadoitus- ja jatkokappale _ Lisätietoja johtokanavista sivulla 43 > 35

36 Johtokanavat OptiLine-johtokanavat Valintaohje, alumiiniset johtokanavat Alumiiniset johtokanavat ja lisävarusteet, koot Johtokanavan koko 20 P22 Johtokanavarunko Sisäkulma, säädettävä Ulkokulma, säädettävä Pääty Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro V A 0 m 0 m V M V M V M Kpl/ P V A 0 m 0 m V M V M V M 2 2 V = valkoinen, A = anodisoitu, M = alumiinimetalli, T = tummanharmaa Yhteiset lisävarusteet Tyyppi Väri Kpl/ Sähkönro P06223, P06222, P03977 Etukansi Anodisoitu Tummanharmaa 25 m 25 m 30 m P047 P98 P0472 Etukannen saumakappale 50 mm Alumiinimetalli Tummanharmaa P85788 Johtohylly Anodisoitu 24 m 24 m P85787 Kaapelipidin Vihreä P04058 P0622 Yläkannen saumakappale Alumiinimetalli P03979 P09864 Rungon jatkokappale Kaapelin taivutussuoja

37 Johtokanavat Seinäkehys Saumakappalesarja T-kappale T-kappale, pysty 00 Syöttökappale Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro Kpl/ Sähkönro V V M V M V M V A Kpl/ V V M V M V M V A Alumiinisten johtokanavien lisävarusteet Tyyppi Väri Kpl/ Sähkönro P0470 Maadoituskiinnike 0 mm 2 _ P242 EMC-sukka Musta P8796 Maadoituskiinnike _ P85796 P85794 Maadoitussarja, pituus 200 mm Maadoitussarja, pituus 300 mm Keltainen/vihreä Maadoitus- ja jatkokappale _ Thorsman-tuotemerkki Esimerkkejä kannakkeista ja lisävarusteista Esimerkkejä asennuksen kiinnityksistä Työkalut ja kiinnitystarvikkeet nopeaan ja turvalliseen asennukseen. Kannakkeet ja lisävarusteet seinäkiinnitykseen. Lisätietoja johtokanavista sivulla 43 > 37

38 Johtokanavat OptiLine-johtokanavat Valintaohje, alumiiniset johtokanavat Alumiiniset johtokanavat ja lisävarusteet, koko 40H Johtokanavarunko Pistorasiakansisarja Yläkansi Sisäkulma, kiinteä Ulkokulma, kiinteä Johtokanavan koko 40H P224 Sähkönro V A Kpl/ 5 m 5 m Sähkönro V A Kpl/ Sähkönro V A Kpl/ 5 m 5 m Sähkönro V A Kpl/ Sähkönro V A Kpl/ V = valkoinen, A = anodisoitu Yhteiset lisävarusteet Tyyppi Väri Kpl/ Sähkönro P03979 P09864 Rungon jatkokappale Kaapelin taivutussuoja = t Alumiinisten johtokanavien lisävarusteet Tyyppi Väri Kpl/ Sähkönro P0470 Maadoituskiinnike 0 mm 2 _ P8796 Maadoituskiinnike _ P85796 P85794 Maadoitussarja, pituus 200 mm Maadoitussarja, pituus 300 mm Keltainen/vihreä Maadoitus- ja jatkokappale _

39 Johtokanavat Pääty Seinäkehys Yläkannen saumakappale Saumakappale, pistorasiakansi Sähkönro V A Kpl/ 2 2 Sähkönro Kpl/ Sähkönro V V A Kpl/ Sähkönro V A Kpl/ Syöttökappalesarja Sähkönro V A Kpl/ Thorsman-tuotemerkki Esimerkkejä kannakkeista ja lisävarusteista Esimerkkejä asennuksen kiinnityksistä Työkalut ja kiinnitystarvikkeet nopeaan ja turvalliseen asennukseen. Kannakkeet ja lisävarusteet seinäkiinnitykseen. Lisätietoja johtokanavista sivulla 46 > 39

40 Johtokanavat OptiLine-johtokanavat Valikoima Muovinen johtokanava Tyyppi Väri Mitat A/B/C (mm) P03970 Kpl/ Sähkönro Johtokanava, PVC Johtokanava, jossa yksilokeroinen johtokanavarunko. Johtokanavan rungossa on valmiit asennusreiät 25 cm:n välein. Etuaukkoon voidaan asentaa vaivattomasti click-in -tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu seinäpintaan asennettavaksi. Johtokanavan runko toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: PVC. 80, yksilokeroinen 80/63/ m P , yksilokeroinen 00/63/ m P03973 Johtokanava, jossa kaksilokeroinen johtokanavarunko ja irrotettava yläkansi. Yläkansi napsautetaan kiinni ylälokeroon. Kansi voidaan irrottaa helposti ja kaapelit asentaa ergonomisesti ylhäältä päin. Johtokanavan rungossa on valmiit asennusreiät 25 cm:n välein. Integroitu väliseinä on varustettu reikäaihioilla 25 cm:n välein kaapelien asennuksen helpottamiseksi. Etuaukkoon voidaan asentaa vaivattomasti click-in-tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu joko suoraan seinäpintaan tai kannakkeille asennettavaksi. Johtokanavan runko ja yläkansi toimitetaan kokoamattomina erikseen suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: PVC. 20, kaksilokeroinen 20/63/ m P , kaksilokeroinen 40/63/ m P03970 Johtokanava, halogeeniton Johtokanava, jossa yksilokeroinen johtokanavarunko. Johtokanavan rungossa on valmiit asennusreiät 25 cm:n välein. Etuaukkoon voidaan asentaa vaivattomasti click-in-tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu seinäpintaan asennettavaksi. Johtokanavan runko toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Halogeeniton. Materiaali: PC/ABS. 80, yksilokeroinen 80/63/ m P , yksilokeroinen 00/63/ m P03973 Johtokanava, jossa kaksilokeroinen johtokanavarunko ja irrotettava yläkansi. Yläkansi napsautetaan kiinni ylälokeroon. Kansi voidaan irrottaa helposti ja kaapelit asentaa ergonomisesti ylhäältä päin. Johtokanavan rungossa on valmiit asennusreiät 25 cm:n välein. Integroitu väliseinä on varustettu reikäaihioilla 25 cm:n välein kaapelien asennuksen helpottamiseksi. Etuaukkoon voidaan asentaa vaivattomasti click-in -tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu joko suoraan seinäpintaan tai kannakkeille asennettavaksi. Johtokanavan runko ja yläkansi toimitetaan kokoamattomina erikseen suojakalvolla päällystettynä, pituus 2,5 m. Halogeeniton. Materiaali: PC/ABS. 20, kaksilokeroinen 20/63/ m P , kaksilokeroinen 40/63/ m Muovisten johtokanavien lisävarusteet Sisäkulma, kiinteä P0404 Kiinteä sisäkulma muovisen johtokanavan 90 asteen kulmaa varten. Materiaali: PC/ABS. Sisäkulma 80 85/5/ Sisäkulma 00 05/5/ P04060 Sisäkulma, säädettävä Säädettävä sisäkulma muovisen johtokanavan asteen kulmaa varten. Materiaali: PC/ABS. Sisäkulma 20 29/50/ Sisäkulma 40 49/50/

41 Johtokanavat OptiLine-johtokanavat Valikoima Muovisten johtokanavien lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P04029 Kpl/ Sähkönro Ulkokulma, kiinteä Kiinteä ulkokulma muovisen johtokanavan 90 asteen kulmaa varten. Materiaali: PC/ABS. Ulkokulma 80 85/05/ Ulkokulma 00 05/5/ P0450 P04033 P0403 P02827 P04038 Ulkokulma, säädettävä Säädettävä ulkokulma muovisen johtokanavan asteen kulmaa varten. Materiaali: PC/ABS. Ulkokulma 20 29/53/ Ulkokulma 40 49/53/ Kulmakappale 90º 90 asteen kulma muoviseen johtokanavaan. Sisältää kulmakappaleen ja ruuveilla seinäpintaan kiinnitettävän kiinnitysosan. Materiaali: PC/ABS. 90 O kulma, 80 02/63/ O kulma, 00 22/63/ T-kappale T-kappale pysty- ja vaakasuuntaisten muovisten johtokanavien liittämistä varten. Materiaali: PC/ABS. Pystyyn asennettaville 52/63/ johtokanaville 80 ja vaakaan asennettaville johtokanaville 00, 20 ja 40 Pystyyn asennettaville 52/63/ johtokanaville 00 ja vaakaan asennettaville johtokanaville 00, 20 ja 40 Pääty Muovisen johtokanavan pääty. Ruuvikiinnitys. Materiaali: PC/ABS. Pääty 80 84/30/ Pääty 00 04/30/ P0406 Pääty 20 24/30/ Pääty 40 44/30/ P274 P03978 P04040 P04035 Seinä-/kattokehys Muoviseen johtokanavaan seinä- tai kattoläpiviennissä kiinnitettävä seinä-/kattokehys. Paikalleen napsautettava, ruuvikiinnitysvaihtoehto. Materiaali: PC/ABS. Katto-/seinäkehys 80 30/22.5/ Katto-/seinäkehys 00 50/22.5/ Seinäkehys Muoviseen johtokanavaan seinäläpiviennissä kiinnitettävä seinäkehys. Erillistä takakappaletta käytetään, kun johtokanava on kiinnitetty kannakkeille. Paikalleen napsautettava, ruuvikiinnitysvaihtoehto. Materiaali: PC/ABS. Seinäkehys 20 70/22.5/ Seinäkehys 40 90/22.5/ Saumakappalesarja Saumakappale, toimitetaan ja asennetaan yhdessä kahden jatkokappaleen kanssa. Käytetään peittämään kahden muovisen johtokanavaosan välinen saumakohta. Helppo irrottaa, kun asennukseen tehdään muutoksia. Materiaali: PC/ABS. Saumakappale 80 84/65/ Saumakappale 00 04/65/ Saumakappale, toimitetaan ja asennetaan yhdessä kolmen jatkokappaleen kanssa. Käytetään peittämään kahden muovisen johtokanavaosan ja irrotettavan yläkannen välinen saumakohta. Helppo irrottaa, kun asennukseen tehdään muutoksia. Materiaali: PC/ABS. Saumakappale 20 24/65/ Saumakappale 40 44/65/

42 Johtokanavat OptiLine-johtokanavat Valikoima Muovisten johtokanavien lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P03977 Kpl/ Sähkönro Etukansi Etukansi napsautetaan johtokanavan 50 mm:n etuaukkoon. Toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: PVC tai PC/ABS. Etukansi F50 50/3/ m PC/ABS P06223 Etukansi F50 PC/ABS Tummanharmaa 50/3/ m P03977 Etukansi F50 PVC 50/3/ m P0672 P0099 P09864 P03979 P85788 P04058 P047 Etukannen saumakappale Käytetään peittämään kahden etukannen välinen saumakohta. Materiaali: PC/ABS. Kannen saumakappale 5/20/ Yläkannen saumakappale Käytetään peittämään kahden yläkannen välinen saumakohta. Materiaali: PC/ABS. Kannen saumakappale 20/40 27/65/ Johtohylly Johtokanavan runkoon asennettava yhden kaapelin hylly, erottelee vahva- ja heikkovirtajohdot samassa kanavassa. Toimitetaan m:n pituisina. Materiaali: PC/ABS tai PVC. Johtohylly 7/48/ m PC/ABS Johtohylly 7/47/ m PVC Rungon jatkokappale Sisäpuolinen jatkokappale, jonka avulla kaksi johtokanavan runkoa liitetään toisiinsa. Voidaan käyttää myös kannen saumakappaleen asentamiseen. Materiaali: PC/ABS. Rungon jatkokappale 5/30/ Kaapelin taivutussuoja Pääasiassa data- ja telekaapelien suojaukseen käytetty osa kulmissa ja taivutuskohdissa tai johtokanavaan vienneissä. Varmistaa, että kaapelia ei taivuteta alle pienimmin sallitun taivutussäteen. Materiaali: PC/ABS. Kaapelin taivutussuoja 20/40 68/20/ Suojaushyllyn kulma Suojaushyllyn kulma muovisen kaksilokeroisen johtokanavan ylälokeron sisä- tai ulkokulmien kautta kulkevien data- ja telekaapelien suojaukseen sähkömagneettisilta häiriöiltä. Sisältää kiinnitysruuvin. Materiaali: teräs. Suojaushyllyn kulma 20/40 /74/ Johtokanavan rungon suojaushylly Reikäaihioilla varustettu suojaushylly muovisen kaksilokeroisen johtokanavan ylälokeron data- ja telekaapelien suojaukseen sähkömagneettisilta häiriöiltä. Sisältää kiinnitysruuvin. Materiaali: teräs. Suojaushylly 20/40 7/57/ P85787 Kaapelipidin Johtokanavan takaosaan kiinnitettävä kaapelipidin, joko pitää kaapelit paikallaan asennusvaiheessa. Kaapelipidintä ei tarvitse irrottaa etukannen kiinnittämistä varten. Pakkaus sisältää viisi kaapelipidintä. Materiaali: PA. Kaapelipidin Vihreä 32/42/

43 Johtokanavat OptiLine-johtokanavat Valikoima Alumiininen johtokanava Tyyppi Väri Mitat A/B/C (mm) P03962 Kpl/ Sähkönro Johtokanavat Johtokanava, jossa yksilokeroinen johtokanavarunko. Johtokanavan rungossa on valmiit asennusreiät 25 cm:n välein. Etuaukkoon voidaan asentaa vaivattomasti click-in -tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu seinäpintaan asennettavaksi. Johtokanavan runko toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. 80, yksilokeroinen Anodisoitu 80/63/ m P54 00, yksilokeroinen Anodisoitu 00/63/ m P03966 Johtokanava, jossa kaksilokeroinen johtokanavarunko ja irrotettava yläkansi. Yläkansi napsautetaan kiinni ylälokeroon. Kansi voidaan irrottaa helposti ja kaapelit asentaa ergonomisesti ylhäältä päin. Johtokanavan rungossa on valmiit asennusreiät 25 cm:n välein. Integroitu väliseinä on rei itetty 25 cm:n välein kaapelien asennuksen helpottamiseksi. Etuaukkoon voidaan asentaa vaivattomasti click-in -tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu joko suoraan seinäpintaan tai kannakkeille asennettavaksi. Johtokanavan runko ja yläkansi toimitetaan kokoamattomina erikseen suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. 20, kaksilokeroinen Anodisoitu 20/63/ m P540 40, kaksilokeroinen Anodisoitu 40/63/ m Alumiinisten johtokanavien lisävarusteet Sisäkulma, kiinteä P0404 P04042 P04060 P0502 P04029 P04030 P04038 P04039 P02827 P0627 Kiinteä sisäkulma alumiinisen johtokanavan 90 asteen kulmaa varten. Materiaali: PC/ABS. Sisäkulma 80 Sisäkulma 00 Alumiinimetalli Alumiinimetalli 85/5/ /5/ Sisäkulma, säädettävä Säädettävä sisäkulma alumiinisen johtokanavan asteen kulmaa varten. Materiaali: PC/ABS. Sisäkulma 20 29/50/ Alumiinimetalli Sisäkulma 40 Alumiinimetalli 49/50/ Ulkokulma, kiinteä Kiinteä ulkokulma alumiinisen johtokanavan 90 asteen kulmaa varten. Materiaali: PC/ABS. Ulkokulma 80 85/05/ Alumiinimetalli Ulkokulma 00 Alumiinimetalli 05/5/ Ulkokulma, säädettävä Säädettävä ulkokulma alumiinisen johtokanavan asteen kulmaa varten. Materiaali: PC/ABS. Ulkokulma 20 29/53/ Alumiinimetalli Ulkokulma 40 Alumiinimetalli 49/53/ Kulmakappale 90º 90 asteenkulma alumiinisen johtokanavan kulman suurentamista tai pienentämistä varten. Sisältää kulmakappaleen ja ruuveilla seinäpintaan kiinnitettävän kiinnitysosan. Materiaali: PC/ABS. 90 O kulma, 80 Alumiinimetalli 90 O kulma, 00 Alumiinimetalli 02/63/ /63/

44 Johtokanavat OptiLine-johtokanavat Valikoima Alumiinisten johtokanavien lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P0403 P04032 P0450 P0628 P0406 P06220 P04035 P04040 P03978 P0629 P274 P275 P03977 T-kappale T-kappale pysty- ja vaakasuuntaisten alumiinisten johtokanavien liittämistä varten. Materiaali: PC/ABS. Pystyyn asennettaville johtokanaville 80 ja vaakaan asennettaville johtokanaville 00, 20 ja 40 Pystyyn asennettaville johtokanaville 00 ja vaakaan asennettaville johtokanaville 00, 20 ja 40 Alumiinimetalli Alumiinimetalli Pääty Alumiinisen johtokanavan pääty. Ruuvikiinnitys. Materiaali: PC/ABS. Pääty 80 Alumiinimetalli Pääty 00 Alumiinimetalli Pääty 20 Alumiinimetalli Pääty 40 Alumiinimetalli Kpl/ Sähkönro 52/63/ /63/ /30/ /30/ /30/ /30/ Seinä-/kattokehys Alumiinisen johtokanavaan seinä- tai kattoläpiviennissä kiinnitettävä seinä-/kattokehys. Paikalleen napsautettava, ruuvikiinnitysvaihtoehto. Materiaali: PC/ABS. Katto-/seinäkehys 80 30/22.5/ Katto-/seinäkehys 00 50/22.5/ Seinäkehys Alumiinisen johtokanavaan seinäläpiviennissä kiinnitettävä seinäkehys. Erillistä takakappaletta käytetään, kun johtokanava on kiinnitetty kannakkeille. Paikalleen napsautettava, ruuvikiinnitysvaihtoehto. Materiaali: PC/ABS. Seinäkehys 20 70/22.5/ Seinäkehys 40 90/22.5/ Saumakappalesarja Saumakappale, toimitetaan ja asennetaan yhdessä kahden jatkokappaleen kanssa. Käytetään peittämään kahden alumiinisen johtokanavaosan välinen saumakohta. Helppo irrottaa, kun asennukseen tehdään muutoksia. Materiaali: PC/ABS. Saumakappale 80 84/65/ Alumiinimetalli Saumakappale 00 04/65/ Alumiinimetalli Saumakappale, toimitetaan ja asennetaan yhdessä kolmen jatkokappaleen kanssa. Käytetään peittämään kahden alumiinisen johtokanavaosan ja irrotettavan yläkannen välinen saumakohta. Helppo irrottaa, kun asennukseen tehdään muutoksia. Materiaali: PC/ABS. Saumakappale 20 Saumakappale 40 Alumiinimetalli Alumiinimetalli 24/65/ /65/ Etukansi Etukansi napsautetaan alumiinisen johtokanavan 50 mm:n etuaukkoon. Alumiinikansissa reiät maadoitusta varten. Toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus tai PC/ABS. Etukansi F50 50/7/ m Alumiini P06222 Etukansi F50 Alumiini Anodisoitu 50/7/ m P06223 Etukansi F50 PC/ABS Tummanharmaa 50/3/ m P04058 P047 P0622 P98 P0472 Etukannen saumakappale Käytetään peittämään kahden etukannen välinen saumakohta. Materiaali: PC/ABS. Kannen saumakappale Alumiinimetalli Tummanharmaa Yläkannen saumakappale Käytetään peittämään kahden yläkannen välinen saumakohta. Materiaali: PC/ABS. Kannen saumakappale 20/40 Alumiinimetalli 5/20/ /65/

45 Johtokanavat OptiLine-johtokanavat Valikoima Alumiinisten johtokanavien lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P85788 P03979 Kpl/ Sähkönro Johtohylly Johtokanavan runkoon asennettava yhden kaapelin hylly, erottelee vahva- ja heikkovirtajohdot samassa kanavassa. Toimitetaan m:n pituisina. Materiaali: PC/ABS tai alumiini, luonnonvärinen anodisointi. Johtohylly 7/48/ m PC/ABS Johtohylly Anodisoitu 7/48/ m Alumiini Rungon jatkokappale Sisäpuolinen jatkokappale, jonka avulla kaksi alumiinista johtokanavan runkoa liitetään toisiinsa. Voidaan käyttää myös kannen saumakappaleen asentamiseen. Materiaali: PC/ABS. Rungon jatkokappale 5/30/ P09864 P85787 P0468 Kaapelin taivutussuoja Pääasiassa data- ja telekaapelien suojaukseen käytetty osa kulmissa ja taivutuskohdissa tai johtokanavaan vienneissä. Varmistaa, että kaapelia ei taivuteta alle pienimmin sallitun taivutussäteen. Materiaali: PC/ABS. Kaapelin taivutussuoja 68/20/ /40 Kaapelipidin Johtokanavan takaosaan kiinnitettävä kaapelipidin, joko pitää kaapelit paikallaan asennusvaiheessa. Kaapelipidintä ei tarvitse irrottaa etukannen kiinnittämistä varten. Pakkaus sisältää viisi kaapelipidintä. Materiaali: PA. Kaapelipidin Vihreä 32/42/ Syöttökappale Syöttökappaletta käytetään kaapelin sisäänvientiliitäntänä vaaka- ja pystysuoran johtokanavan välissä. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Syöttökappale 20 20/63/ Anodisoitu P0469 Syöttökappale 40 Anodisoitu 40/63/ P242 P85794 P85796 P8796 P0470 Maadoituskiinnike Potentiaalimaadoituskiinnike, sopii enintään 0 mm 2 :n maadoituskaapelille. Materiaali: sinkki. Maadoituskiinnike 9/20/ Maadoituskiinnike Kiinnike etukannen, johtokanavan rungon ja lisävarusteiden maadoitusta varten. Alumiiniselle johtokanavalle Materiaali: teräs. Maadoituskiinnike 9/9/ Maadoitussarja Sisältää maadoitusjohtimen litteillä nastaliittimillä ja maadoituskiinnikkeillä varustettuna. Käytetään maadoittamaan etukansi runkoprofiiliin tai runkoprofiili toiseen runkoprofiiliin. Alumiiniselle johtokanavalle Maadoitussarja Keltainen/vihreä P = 200 P = 300 Maadoitus- ja jatkokappale Sisäpuolinen maadoitus- ja jatkokappale, jonka avulla kaksi alumiinista johtokanavan runkoa liitetään toisiinsa ja maadoitetaan. Sisältää kaksi ruuvia. Alumiiniselle johtokanavalle. Materiaali: sinkki. Maadoitus- ja jatkokappale Käsittelemätön 4/6/ EMC-sukka EMC-sukka parantamaan kaapelien suojausta. Materiaali: nailon, kuparoitu. EMC-sukka Musta P =

46 Johtokanavat OptiLine-johtokanavat Valikoima Alumiininen johtokanava 40H Tyyppi Väri Mitat A/B/C (mm) P554 P45 Kpl/ Sähkönro Johtokanavarunko Kaksilokeroinen johtokanavarunko, jossa yksi etu- ja yksi takalokero. Molempien lokeroiden aukko on 50 mm. Integroitu väliseinä on rei itetty 25 cm:n välein kaapelien asennuksen helpottamiseksi. Takalokeron etuaukkoon voidaan asentaa vaivattomasti click-in-tekniikalla 50 mm:n johtokanavakaluste. Tarkoitettu joko suoraan seinäpintaan tai kannakkeille asennettavaksi. Käytetään yhdessä pistorasiakansisarjan ja yläkannen kanssa. Johtokanavan runko toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. 40H, kaksilokeroinen Anodisoitu 40/6/ m P560 P420 Yläkansi Yläkansi johtokanvan runkoon 40H. Toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Yläkansi 40H 92/08/ m Anodisoitu P559 P536 Pistorasiakansisarja Pistorasiakansisarja, joka sisältää saranoidun kannen (pituus 950 mm), halogeenittomat etukannet, vasemman ja oikean päätykappaleen ja johtopidikkeet. Käytetään yhdessä johtokanavan rungon kanssa. Paljastaa ja peittää johtokanavakalusteasennukset ja pitää kaapelit järjestyksessä. Varmistaa tehokkaan EMC-suojan ja ergonomisen pääsyn pistorasioihin ja kaapeleihin. Saranoitu kansi voidaan avata ja sulkea. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Pistorasiakansisarja 40H 70/25/ Anodisoitu Alumiinisen johtokanavan 40H lisävarusteet Sisäkulma, kiinteä P553 P546 P552 P547 P555 P46 P49 Kiinteä sisäkulma ja yläkansi alumiinisen johtokanavan 90 asteen kulmaa varten. Mukana toimitetaan kaksi kaapelin taivutussuojaa. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Sisäkulma 40H Anodisoitu 40/300/ Ulkokulma, kiinteä Kiinteä ulkokulma ja yläkansi alumiinisen johtokanavan 90 asteen kulmaa varten. Mukana toimitetaan kaksi kaapelin taivutussuojaa. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Ulkokulma 40H 40/300/ Anodisoitu Pääty Alumiinisen johtokanavan pääty. Ruuvikiinnitys johtokanavan runkoon. Materiaali: Teräs, valkoinen jauhemaalaus tai alumiinimetalli. Pääty 40H Alumiinimetalli 42/8/ Seinäkehys Alumiinisen johtokanavaan seinäläpiviennissä kiinnitettävä seinäkehys. Kiinnitetään seinään, ruuvikiinnitysvaihtoehto. Materiaali: Vaahtomuovi. Seinäkehys 40H 200/78/ P558 P557 P556 P537 P48 P47 Yläkannen saumakappale Kappaletta käytetään peittämään kahden alumiinisen johtokanavaosan ja yläkannen välinen saumakohta. Helppo irrottaa, kun asennukseen tehdään muutoksia. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Kannen saumakappale 40H 4/8/ Anodisoitu Saumakappale, pistorasiakansisarja Kappaletta käytetään peittämään kahden alumiinisen johtokanavaosan ja pistorasiakannen välinen saumakohta. Helppo irrottaa, kun asennukseen tehdään muutoksia. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Kannen saumakappale 40H Anodisoitu 73/8/ Syöttökappalesarja Syöttökappalesarjaa käytetään kaapelin sisäänvientiliitäntänä vaaka- ja pystysuoran johtokanavan välissä. Sisältää runkoyksikön, kannen, ruuvit, maadoitussarjan ja kaapelin taivutussuojat. Käytetään vain, kun johtokanava on kiinnitetty kannakkeille. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus. Syöttökappalesarja 40H 42/9/ Anodisoitu

47 Johtokanavat OptiLine-johtokanavat Valikoima Alumiinisen johtokanavan 40H lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P03979 Kpl/ Sähkönro Rungon jatkokappale Sisäpuolinen jatkokappale, jonka avulla kaksi alumiinista johtokanavan runkoa liitetään toisiinsa. Materiaali: PC/ABS. Rungon jatkokappale 5/30/ P85794 P85796 P8796 P0470 Maadoituskiinnike Potentiaalimaadoituskiinnike, sopii enintään 0 mm:n maadoituskaapelille 2. Materiaali: sinkki. Maadoituskiinnike 9/20/ Maadoituskiinnike Kiinnike etukannen, johtokanavan rungon ja lisävarusteiden maadoitusta varten. Alumiiniselle johtokanavalle. Materiaali: teräs. Maadoituskiinnike 9/9/ Maadoitussarja Sisältää maadoitusjohtimen litteillä nastaliittimillä ja maadoituskiinnikkeillä varustettuna. Käytetään maadoittamaan etukansi runkoprofiiliin tai runkoprofiili toiseen runkoprofiiliin. Alumiiniselle johtokanavalle Maadoitussarja Keltainen/vihreä P = 200 P = 300 Maadoitus- ja jatkokappale Sisäpuolinen maadoitus- ja jatkokappale, jonka avulla kaksi alumiinista johtokanavan runkoa liitetään toisiinsa ja maadoitetaan. Sisältää kaksi ruuvia. Alumiiniselle johtokanavalle. Materiaali: sinkki. Maadoitus- ja jatkokappale Käsittelemätön 4/6/

48 Johtokanavat OptiLine-johtokanavat Valikoima Yhteensopivat Thorsman-tuotemerkin tuotteet Tyyppi Väri Mitat A/B/C (mm) P6520 P6393 Kpl/ Sähkönro Kiinteä kannake, irrallinen ritiläpidike Kiinteä seinäkannake, johon sisältyy teräskiinnikkeellä varustettu irrallinen muovinen ritiläpidike TTA-GH, johtokanavan seinäkiinnitystä varten. Irrallinen ritiläpidike sopii ritilälistoille TTA-G0 ja TTA-G3. Materiaali: Alumiini, käsittelemätön, PC/ABS. TTA-KV5 3/23/ TTA-KV35 32/43/ TTA-KV56 32/64/ TTA-KV79 32/86/ TTA-KV0 32/09/ TTA-KV23 32/3/ TTA-KV46 32/53/ P6520 P656 P360 P6880 Säädettävä seinäkannake Säädettävä seinäkannake johtokanavan seinäkiinnitystä varten. Sopii käytettäväksi ritiläpidikesarjan TTA-GH ja ritiläpidikkeen TTA-GH6 kanssa. Materiaali: Teräs, maalaamaton/alumiini. TTA-TN50 2/67/ Säädettävä TTA-TN70 2/67/ Säädettävä 70 0 TTA-TN0 2/67/ Säädettävä 0 70 TTA-TN60 80/67/ Säädettävä Säädettävä seinäkannake, irrallinen ritiläpidike Säädettävä seinäkannake, johon sisältyy teräskiinnikkeellä varustettu irrallinen muovinen ritiläpidike TTA-GH, johtokanavan seinäkiinnitystä varten. Irrallinen ritiläpidike sopii ritilälistoille TTA-G0 ja TTA-G3. Materiaali: Teräs, maalaamaton, PC/ABS. TTA-KVS60A 77/30/ Säädettävä Aluslevy Aluslevy, jota käytetään kannakkeen ja seinän tai johtokanavan ja seinän välissä seinän epätasaisuuksien kompensoimiseksi. Materiaali: PP. TTA-KM3 Harmaa 4/3/ TTA-KM5 Harmaa 4/5/ Ritilälista ja pidike -sarja Sarja, johon sisältyy 0 muovista ritiläpidikettä ja 0 teräskiinnikettä, ritilälistojen G3 ja G0 kiinnittämiseksi seinäkannakkeisiin. Soveltuu TTA-TN-, TTA-KV- ja TTA-KVS-seinäkannakkeille. Materiaali: PC/ABS (ritiläpidike), teräs (kiinnike). TTA-GH Harmaa 5/20/

49 Johtokanavat OptiLine-johtokanavat Valikoima Yhteensopivat Thorsman-tuotemerkin tuotteet Tyyppi Väri Mitat A/B/C (mm) P6940 Kpl/ Sähkönro Ritilälistat Ritilälistaa käytetään johtokanavan seinäkannakkeen ja ritiläpidikkeen kanssa. Materiaali: Alumiini, luonnonvärinen anodisointi tai jauhemaalaus. TTA-G3 Anodisoitu 20/3/ RAL P6406 TTA-G0 RAL 900 Anodisoitu 20/0/ P6938 Ritilälistan jatkokappale Jatkokappale ritilälistojen yhdistämistä varten. Materiaali: Alumiini, käsittelemätön. TTA-GS3 9/6/ P675 TTA-GS0 3/0/ P688 P6537 Asennuslevy Seinäasennuslevy, jossa ruuvireikä uppokantaruuvikiinnitystä varten. Asennuslevyt asetetaan linjaan seinälle. Johtokanava on tämän jälkeen helppo ripustaa asennuslevyihin ja kiinnittää ruuveilla seinään. Materiaali: PA, ruiskuvalettu. TTI-MB Musta 5/5/ Äänieristyssauva Äänieristyssauvaa käytetään enintään 53 db:n äänen eristykseen johtokanavan seinien läpivienneissä. Toimitetaan neljän sarjana enintään neljää johtokanavan lokeroa varten. Materiaali: Vaahtomuovi. TTI-T3045 Musta 30/45/ TTI-T5070 Musta 50/70/

50 Johtokanavat OptiLine-johtokanavat Tekniset tiedot P2675 P2680 P2674 Tekniset ja materiaalitiedot PVC (polyvinyylikloridi, Tiheys,5 g/cm 3 itsestään sammuva, Lineaarinen laajeneminen 60 x 0 6 / C ei sisällä lyijyä eikä Veden imeytyminen: Alle 0,2 % kadmiumia) Ominaisvastus > 0 3 Ω cm Paloluokitus UL 94 V0 (0,8 mm) Väri RAL 900 Alumiini Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Luonnonvärinen anodisointi tai jauhemaalaus Väri RAL 900 PC/ABS (polykarbonaatti/ Tiheys,4 g/cm 3 akryylinitriilibutadieeni- Lineaarinen laajeneminen 70 x 0 6 / C styreeni) Veden imeytyminen: 0,6 % Ominaisvastus > 0 3 Ω cm Dielektrinen lujuus 9 kv/mm Paloluokitus UL 94 HB Värit RAL 900 Tummanharmaa RAL 7043 Alumiinimetalli (maalattu) PA (polyamidi), Tiheys,6 g/cm 3 halogeeniton Veden imeytyminen: 2,0 % Ominaisvastus > 0 2 Ω cm Dielektrinen lujuus 45 kv/mm Paloluokitus UL 94 V0 Värit Vihreä Teräspelti Tekniset tiedot Korroosiosuojattu kylmävalssattu teräs, kerrospaksuus vähintään 7 µm/puoli. Tiheys 7,646 g/cm 3 Lineaarinen laajeneminen,5 x 0 6 / C Pintakäsittely Kuumasinkitty Z00 Värit RAL 900 (jauhemaalaus) Alumiinimetalli Suojausluokka IP 40 Lämpötila-alue Käyttölämpötila C Iskunkestävyys Muovinen johtokanava 2J (IK07) PC/ABS-lisävarusteet 2J (IK07) Standardit ja sertifikaatit Tuotteet täyttävät seuraavien standardien vaatimukset EN :2005 pr EN :2006 Tuotteet täyttävät pienjännitedirektiivin ja 73/23/ETY ja direktiivin 93/68/ETY CE-merkinnälle asettamat vaatimukset. Tuotteet täyttävät vaarallisten aineiden käytön rajoittamisesta annetun RoHS-direktiivin 2002/95/EY vaatimukset. 50

51 Johtokanavat 5

52 P

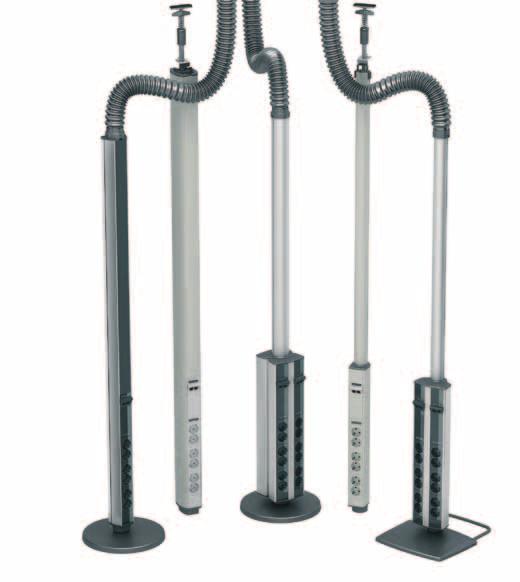

53 Pistorasiapylväät OptiLinepistorasiapylväät Seinään kiinnitetyt pistorasiat rajoittavat tilan käyttömahdollisuuksia. OptiLinepistorasiapylväiden ansiosta jakelupisteet on tarpeen mukaan siirrettävissä. Pylväitä käyttämällä infrastruktuuri on valmis jo varhaisessa rakennusvaiheessa, koska virta syötetään katon kautta esimerkiksi Canalis-virranjakelujärjestelmää ja data- ja telekaapeleiden kaapelikouruja käyttämällä pylväisiin. Pylväät voidaan asentaa vasta rakennustyön loppuvaiheessa. Pylväät voivat olla vapaasti seisovia, lattian ja katon väliin kiristettäviä tai seinään kiinnitettäviä. Vakiopylväät ovat luonnonväristä anodisoitua alumiinia tai valkoisia. Jos tilaan halutaan yksilöllinen leima, voidaan väri valita Schneider Electricin väripaletista tai NCS-värisävyistä. Pylväät toimitetaan pistorasiat ja liitännät esiasennettuina. 00% OptiLine-pylväillä varmistetaan, että sähkövirta, tele- ja tietoliikenne ovat aina 00-prosenttisesti ja joustavasti loppukäyttäjän käytettävissä. P298 Yksi- ja kaksipuoleiset Pylväiden kalusteet ovat joko yhdellä tai kahdella sivulla. Pylväissä on esiasennettuna vakiokalusteet tai asiakkaan määrittämät kalusteet. Yksi-, kaksi- tai neljä pistorasiakalustetta Lattian ja katon väliin kiristettävä vai vapaasti seisova pylväs? Yksi, kaksi vai neljä pistorasiakalustetta? Valittavana ovat vakiokalusteet tai täysin oma kalustus. 53

54 Pylväät OptiLine-pylväät Valikoima Pistorasiapylväät, yksi- ja kaksipuoleiset Tyyppi Väri Mitat A/B/C (mm) P277 P280 Kpl/ Sähkönro Pylväs, lattian ja katon väliin kiristettävä, yksipuoleinen, esimäärityksen mukainen ja esikytketty Vapaasti seisova sekä lattian ja katon väliin kiristettävä pistorasiapylväs, yksipuoleinen. Esikytketty, varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää muovisen etukannen, kattokiinnikkeen, kattokehyksen, päädyn, lattiakiinnikkeen, lattiakiinnityslevyn (sinkkiä) ja asennusohjeen. Kattokiinnikkeen säätövara 400 mm. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalattu RAL 900, PC/ABS (etukansi). Pylväs, yksipuoleinen Anodisoitu /68/ Pylväs, lattian ja katon väliin kiristettävä, kaksipuoleinen, esimäärityksen mukainen ja esikytketty Vapaasti seisova sekä lattian ja katon väliin kiristettävä pistorasiapylväs, kaksipuoleinen. Esikytketty, kumpikin puoli varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää muovisen etukannen, kattokiinnikkeen, kattokehyksen, päädyn, lattiakiinnikkeen, lattiakiinnityslevyn (sinkkiä) ja asennusohjeen. Kattokiinnikkeen säätövara 400 mm. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai jauhemaalattu valkoinen RAL 900, PC/ABS (etukansi). Pylväs, kaksipuoleinen Anodisoitu /6/ P87 P279 Pylväs, vapaasti seisova, yksipuoleinen, esimäärityksen mukainen ja esikytketty Vapaasti seisova ja siirrettävä pistorasiapylväs, yksipuoleinen. Esikytketty, varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää muovisen etukannen, joustavan johdonsuojan sovittimella, vedonpoistimen ja asennusohjeen. Joustavan johdonsuojan pituus 2.0 m, käyttösäde,5 m katon kiinnityskohdasta. Maadoitettu. Jalka tilattava erikseen. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalattu RAL 900, PC/ABS (etukansi). Pylväs, yksipuoleinen Anodisoitu /68/ Pylväs, vapaasti seisova, kaksipuoleinen, esimäärityksen mukainen ja esikytketty Vapaasti seisova ja siirrettävä pistorasiapylväs, kaksipuoleinen. Esikytketty, kumpikin puoli varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää muovisen etukannen, joustavan johdonsuojan sovittimella, vedonpoistimen ja asennusohjeen. Joustavan johdonsuojan pituus 2.0 m, käyttösäde,5 m katon kiinnityskohdasta. Maadoitettu. Jalka tilattava erikseen. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalattu RAL 900, PC/ABS (etukansi). Pylväs, kaksipuoleinen Anodisoitu /6/ Pylväs, asiakkaan määritysten mukainen / esikytketty Yksi- tai kaksipuoleinen pistorasiapylväs asiakkaan tilauksen mukaan. Vapaasti seisova tai lattian ja katon väliin kiristettävä, esikytketty. Pituus, pintakäsittely ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen ja sähkökytkentäkaavion mittoineen. Maadoitettu. Vapaasti seisovan pylvään jalka tilattava erikseen. Materiaali: Alumiini. Yksipuoleinen, asiakkaan Valinnainen Valinnainen/68/89 934xxx määritysten mukaan. Kaksipuoleinen, asiakkaan määritysten mukaan. Valinnainen Valinnainen/6/90 935xxx 54

55 Pylväät OptiLine-pylväät Valikoima Pistorasiapylväät, yksi, kaksi ja neljä rasiaa Tyyppi Väri Mitat A/B/C (mm) P285, P389 P394 P282 P287 P39 Kpl/ Sähkönro Pylväs, lattian ja katon väliin kiristettävä, yksi rasia, esimäärityksen mukainen ja esikytketty Lattian ja katon väliin kiristettävä pistorasiapylväs, varustettuna yhdellä asennusrasialla. Esikytketty, varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää kattokiinnikkeen, kattokehyksen, päädyn, lattiakiinnikkeen, lattiakiinnityslevyn (sinkkiä) ja asennusohjeen. Kattokiinnikkeen säätövara 400 mm. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalattu RAL 900. Yhden rasian pylväs Anodisoitu /85/ Pylväs, lattian ja katon väliin kiristettävä, kaksi rasiaa, esimäärityksen mukainen ja esikytketty Lattian ja katon väliin kiristettävä pistorasiapylväs, varustettuna kahdella asennusrasialla. Esikytketty, kummassakin rasiassa kolme kaksiosaista pistorasiaa, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää kattokiinnikkeen, kattokehyksen, päädyn, lattiakiinnikkeen, lattiakiinnityslevyn (sinkkiä) ja asennusohjeen. Kattokiinnikkeen säätövara 400 mm. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Kahden rasian pylväs Anodisoitu /04/ Pylväs, lattian ja katon väliin kiristettävä, neljä rasiaa, esimäärityksen mukainen ja esikytketty Lattian ja katon väliin kiristettävä pistorasiapylväs, varustettuna neljällä asennusrasialla. Esikytketty, kussakin rasiassa kolme kaksiosaista pistorasiaa, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää kattokiinnikkeen, kattokehyksen, päädyn, lattiakiinnikkeen, lattiakiinnityslevyn (sinkkiä) ja asennusohjeen. Kattokiinnikkeen säätövara 400 mm. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Neljän rasian pylväs Anodisoitu /49/ Pylväs, vapaasti seisova, yksi rasia, esimäärityksen mukainen ja esikytketty Vapaasti seisova ja siirrettävä pistorasiapylväs, yksi asennusrasia. Esikytketty, varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää joustavan johdonsuojan sovittimella ja asennusohjeen. Joustavan johdonsuojan pituus 2.0 m, käyttösäde,5 m katon kiinnityskohdasta. Maadoitettu. Jalka tilattava erikseen. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Yhden rasian pylväs Anodisoitu /85/ Pylväs, vapaasti seisova, kaksi rasiaa, esimäärityksen mukainen ja esikytketty Vapaasti seisova ja siirrettävä pistorasiapylväs, kaksi asennusrasiaa. Esikytketty, kummassakin rasiassa kolme kaksiosaista pistorasiaa, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää joustavan johdonsuojan sovittimella ja asennusohjeen. Joustavan johdonsuojan pituus 2.0 m, käyttösäde,5 m katon kiinnityskohdasta. Maadoitettu. Jalka tilattava erikseen. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Kahden rasian pylväs Anodisoitu /04/ Pylväs, vapaasti seisova, neljä rasiaa, esimäärityksen mukainen ja esikytketty Vapaasti seisova ja siirrettävä pistorasiapylväs, neljä asennusrasiaa. Esikytketty, kummassakin rasiassa kolme kaksiosaista pistorasiaa, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää joustavan johdonsuojan sovittimella ja asennusohjeen. Joustavan johdonsuojan pituus 2.0 m, käyttösäde,5 m katon kiinnityskohdasta. Maadoitettu. Jalka tilattava erikseen. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Neljän rasian pylväs Anodisoitu /49/ Pylväs, asiakkaan määritysten mukainen / esikytketty Pistorasiapylväs asiakkaan tilauksen mukaan. Pylväs on saatavana yhdellä, kahdella tai neljällä asennusrasialla varustettuna. Vapaasti seisova tai lattian ja katon väliin kiristettävä, esikytketty. Pituus, pintakäsittely ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen ja sähkökytkentäkaavion mittoineen. Maadoitettu. Vapaasti seisovan pylvään jalka tilattava erikseen. Materiaali: Alumiini. Yksi rasia, asiakkaan Valinnainen Valinnainen/85/73 936xxx määritysten mukaan. Kaksi rasiaa, asiakkaan määritysten mukaan. Neljä rasiaa, asiakkaan määritysten mukaan. Valinnainen Valinnainen/04/40 939xxx Valinnainen Valinnainen/49/ xxx 55

56 Pylväät OptiLine-pylväät Valikoima Pistorasiapylväät, seinään asennettavat Tyyppi Väri Mitat A/B/C (mm) P40 P400 Pistorasiapylväiden lisävarusteet Etukannet P03977 Kpl/ Sähkönro Tyhjä pistorasiapylväs Tyhjä pistorasiapylväs seinäasennusta varten. Sisältää muovisen etukannen, kaksi päätyä, maadoitussarjan ja asennusohjeen. Päädyissä on kaksi paikkaa DMT mini -johtokanaville 8 x 35 ja 25 x 60. Johtokanavakalusteet voidaan asentaa koko pylvään pituudelle. Toimitetaan ilman johtokanavakalusteita ja kaapeleita. Huomautus: Seinäpylväiden asennussyvyys on pienempi, eivätkä ne ole yhteensopivia 3-vaihehaaroittimien, IDC-haaroittimen, haaroitusrasian ja DIN-kotelon kanssa. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalattu RAL 900, PC/ABS (etukansi). Seinään asennettava pylväs Anodisoitu 2000/90/ Pylväs, asiakkaan määritysten mukainen / esikytketty Seinään asennettava pistorasiapylväs asiakkaan tilauksen mukaan. Esikytketty. Pituus, pintakäsittely ja kokoonpano voidaan valita. Huomautus: Käytettäväksi eivät sovellu 3-vaihehaaroittimet, IDC-haaroitin, haaroitusrasia tai DIN-kotelo. Sisältää tarkan erittelyn. Sisältää asennusohjeen ja sähkökytkentäkaavion mittoineen. Maadoitettu. Materiaali: Alumiini. Asiakkaan määritysten mukaan. Valinnainen Valinnainen/90/52 932xxx Etukansi napsautetaan pylvään 50 mm:n etuaukkoon. Alumiinikansissa reiät maadoitusta varten. Toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai jauhemaalattu valkoinen RAL 900 tai PC/ABS. Etukansi F50 50/7/ m Alumiini P06222 Etukansi F50 Alumiini Anodisoitu 50/7/ m P03977 Etukansi F50 PC/ABS 50/3/ m P06223 Etukansi F50 PC/ABS Tummanharmaa 50/3/ m P86528 Vapaasti seisovan ja siirrettävän pistorasiapylvään jalka Suorakaiteen muotoinen vapaasti seisovan ja siirrettävän pylvään jalka, kiinnitetään pylvään pohjalevyyn kahdella M6-pultti (sisältyy toimitukseen). Jalassa on terästuki, joka voidaan taittaa tarvittaessa auki. Kun tukea ei tarvita, se voidaan taittaa sisään jalan alla olevaan syvennykseen. Jalan rakenteen ansiosta pylväs voidaan sijoittaa lähelle seinää tai kaksi pylvästä voidaan sijoittaa selät vastakkain. Materiaali: Maalattu valurauta. Paino: 3,4 kg Suorakaiteen muotoinen jalka Harmaa 33/250/ P8547 P86529 Vapaasti seisovan ja siirrettävän pylvään pyöreä jalka, kiinnitetään pylvään pohjalevyyn kahdella M6-pultti (sisältyy toimitukseen). Soveltuu sekä yksi- että kaksipuoleisiin pylväisiin. Materiaali: Maalattu valurauta. Paino:,9 kg Pyöreä jalka Harmaa 29 / Ø P86527 P86532 Kattokehys Kattokehystä käytetään johdonsuojan alakattoasennukseen. Soveltuu myös Ø52 ja Ø65 mm:n pylväsprofiileihin (lattian ja katon väliin kiristettäviin pylväisiin). Asennetaan pyöreään Ø25 mm:n asennusaukkoon kolmen mukana toimitettavan kiinnikkeen avulla. Mukana toimitetaan myös nippusiteillä kiinnitettävä muovilevy joustavan johdonsuojan lukitsemiseen. Levyä voidaan käyttää myös apuna Ø 25 mm:n asennusaukon poraamisessa. Materiaali: PC/ABS. Kattokehys 89 / Ø Kattokehys Yksi- tai kaksipuoleisen pylvään kattokehys. Viimeistelee alakattoläpiviennin. Itsestäänkiinnittyvä. Materiaali: Vaahtomuovi. Yksipuoleisen pylvään /08/ kattokehys P8653 Kaksipuoleisen pylvään kattokehys /56/ P86524 Kaapelihyllykiinnike Kaapelihyllykiinnike, sisältää kiinnitystarvikkeet, kiinnittää joustavan johdonsuojan kaapelihyllyyn. Kiinnitetään kaapelihyllyyn. Materiaali: Teräs, jauhemaalattu valkoinen RAL 900. Kaapelihyllykiinnike 00/5/

57 Pylväät OptiLine-pylväät Valikoima Pistorasiapylväiden lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P92607 P86530 Kpl/ Sähkönro Kaapelihyllykiinnike Kaapelihyllykiinnike, sisältää kiinnitystarvikkeet, kiinnittää pistorasiapylvään kaapelihyllyyn tai kaapelitikkaaseen. Pylväs voidaan liittää eri suunnista. Materiaali: Teräs, valkoinen jauhemaalaus RAL 900. Kaapelihyllykiinnike 75/56/ Ø 52 mm:n pylvääseen Kaapelihyllykiinnike 75/70/ Ø 65 mm:n pylvääseen Kaapelihyllykiinnike kiinnitetään kaapelihyllyn reunaan tai katon syöttökanavaan. Sisältää ruuvit. Voidaan käyttää koko pylvään pituudella. Hyllyn/kanavan maksimipaksuus kiinnityskohdassa = 0 mm. Materiaali: Alumiini, valkoinen jauhemaalaus RAL 900. Kaapelihyllykiinnike 75/50/ P86526 P94503 Kattokiinnike Kattokiinnikettä käytetään johdonsuojan kiinnitykseen kattoon tai seinään. Ei sisällä kiinnitysvälineitä. Materiaali: Alumiini, valkoinen jauhemaalaus RAL 900. Kattokiinnike 50/56/ RAL 900 Vaihekiskokiinnike Vaihekiskokiinnike Ø 55 mm:n johtosuojille, kiinnittää joustavan johdonsuojan vaihekiskokanavaan. Materiaali: Teräs, valkoinen jauhemaalaus RAL 900. Vaihekiskokiinnike 05/90/ P8788 Lattiakiinnike, jossa ura johdonsuojalistaa varten Lattiakiinnike yksi- tai kaksipuoleiseen pylvääseen. Kiinnitetään lattiaan ruuveilla. Ura, johon voidaan kiinnittää 8 x 75 mm:n johdonsuojalista. Materiaali: Alumiini, harmaa jauhemaalaus RAL Yksipuoleiseen pylvääseen Harmaa 38/25/ P8789 Kaksipuoleiseen pylvääseen Harmaa 38/25/ P86523 Johdonsuojalista Johdonsuojalista, joka koostuu kolmilokeroisesta runko-osasta ja kannesta, pituus 2 m. Peittää lattialla olevat johdot. Kiinnitetään pistorasiapylvääseen, jossa on uralla varustettu lattiakiinnike. Materiaali: PVC. Johdonsuojalista Harmaa 8/75/ m P399 Johdonsuojalista, joka koostuu kolmilokeroisesta runko-osasta ja kannesta. Pituus 2 m. Peittää lattialla olevat johdot. Kiinnitetään pylvääseen tai lattiapylvääseen, jonka lattiakiinnikkeessä on ura 8 x 75 mm:n johdonsuojalistaa varten. Materiaali: Alumiini, luonnonvärinen anodisointi. Johdonsuojalista Anodisoitu 8/75/ m P8652 P86522 P879 Johdonsuojalistan jatkokappale Jatkokappaletta käytetään peittämään kahden johdonsuojalistan välinen saumakohta. Materiaali: PVC. Rungon jatkokappale Harmaa 20/50/ Johdonsuojalistan kulmakappale Kulmakappaletta käytetään, kun johdonsuojalistat muodostavat 90 asteen kulman. Materiaali: PVC. Johdonsuojalistan Harmaa 20/20/ kulmakappale Koristenauha Koristenauha voidaan asentaa pylväiden ja lattiapylväiden sivuilla oleviin uriin. Toimitetaan 5 m:n pituisina. Materiaali: Silikonikumia. Koristenauha Harmaa 5000 / Ø 3,5 5 m P8792 Koristenauha RAL / Ø 3,5 5 m P8793 Koristenauha Oranssi / Ø 3,5 5 m

58 Pylväät OptiLine-pylväät Valikoima Pistorasiapylväiden lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P8796 Kpl/ Sähkönro Maadoituskiinnike Kiinnike etukannen, runkoprofiilin ja lisävarusteiden maadoitusta varten. Materiaali: teräs. Maadoituskiinnike 9/9/ P85796 Maadoitussarja Sisältää maadoitusjohtimen litteillä nastaliittimillä ja maadoituskiinnikkeillä varustettuna. Käytetään kytkemään etukansi runkoprofiiliin. Maadoitussarja Keltainen/vihreä P = 200 P =

59 Pylväät OptiLine-pylväät Tekniset tiedot P2685 Tekniset ja materiaalitiedot Puristettu alumiini Tekniset tiedot EN-AW-6063 Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Luonnonvärinen anodisointi tai jauhemaalaus Väri RAL 900 Ruiskuvalettu alumiini Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Jauhemaalaus Väri RAL 900 Harmaa RAL 9007 Valurauta Tiheys 7,3 g/cm Lineaarinen laajeneminen,2 x 0 5 / C Pintakäsittely Kirkas lakkapinnoite Sinkki Tiheys 7, g/cm 3 Lineaarinen laajeneminen 2,7 x 0 5 / C Pintakäsittely Käsittelemätön PC/ABS (polykarbonaatti/ Tiheys,4 g/cm 3 akryylinitriilibutadieeni- Lineaarinen laajeneminen 70 x 0 6 / C styreeni) Ominaisvastus > 0 3 Ω cm Veden imeytyminen 0,6 % Dielektrinen lujuus 9 kv/mm Paloluokitus UL 94 HB Väri RAL 900 Tummanharmaa RAL 7043 Vaahtomuovi (PS) Tiheys,04 g/cm 3 Väri RAL 900 Muut tiedot Halogeeniton PVC (polyvinyylikloridi) Tiheys,5 g/cm 3 Lineaarinen laajeneminen 60 x 0 6 / C Ominaisvastus > 0 3 Ω cm Veden imeytyminen < 0,2 % Väri Harmaa RAL 7030 Teräs Tekniset tiedot SS 42 Tiheys 7,8 g/cm 3 Lineaarinen laajeneminen,2 x 0 5 / C Pintakäsittely Jauhemaalaus Väri RAL 900 Suojausluokka IP 40 Lämpötila-alue Käyttölämpötila C Standardit ja sertifikaatit Tuotteet täyttävät seuraavien standardien vaatimukset: IEC lauseke EN :2005 EN lauseke Tuotteet täyttävät pienjännitedirektiivin ja 73/23/ETY ja direktiivin 93/68/ETY CE-merkinnälle asettamat vaatimukset. 59

60 Pylväät OptiLine-pylväät Tekniset tiedot Rakenne ja mitat P2455 Lattian ja katon väliin kiristettävät pylväät, yksi- ja kaksipuol. P2456 Lattian ja katon väliin kiristettävät, yksi, kaksi ja neljä rasiaa P2439 P2449 Vapaasti seisovat pylväät, yksi- ja kaksipuoleiset P2450 Vapaasti seisovat pylväät, yksi, kaksi ja neljä rasiaa Lattian ja katon väliin kiristettävät pylväät A B Kokonaiskorkeus Korkeus ilman kattokiinnikettä Min mm Maks mm Vapaa korkeus maks mm mm Min mm mm Maks mm Min mm mm Maks mm Vapaasti seisovat pylväät A Pylvään kokonaiskorkeus (ilman jalkaa) C Joust. johtosuojan pituus 2 50 mm mm mm mm mm mm Lattian ja katon väliin kiristettävät pylväät, rasia(t) A Kokonaiskorkeus Min mm Maks mm Min mm Maks mm Rasian korkeus 558 mm (C) B Korkeus ilman kattokiinnikettä 2 50 mm 2 90 mm Vapaasti seisovat pylväät, rasia(t) A Pylvään kokonaiskorkeus (ilman jalkaa) 2 50 mm Rasian korkeus 558 mm (C) B Joust. johtosuojan pituus mm mm mm mm mm P2453 Kaapelikapasiteetti Osa Maks. Ø mm Poikkipinta- ala mm 2 Kaapelikapas.*) mm 2 40 % 50 % 60 % Yksipuoleinen pylväs Yksipuoleinen pylväs, ohjainprofiili Yksipuoleinen pylväs, pistorasiakaluste Kaksipuoleinen pylväs Yksipuoleinen pylväs, ohjainprofiili Kaksipuoleinen pylväs, pistorasiakalusteet Yhden rasian pylväs Yhden rasian ja pistorasiakalusteen pylväs Kahden rasian pylväs Kahden rasian ja pistorasiakalusteen pylväs Neljän rasian pylväs Neljän rasian ja pistorasiakalusteen pylväs Pylväsprofiilit Yhden tai kahden rasian pylväs Neljän rasian pylväs Seinäpylväs Seinäpylväs, pistorasiakaluste *) Suosittelemme 40 prosentin kaapelikapasiteetin käyttöä. P2438 P2443 P2457 P P2454 P246 P2460 P2862 P245 2 P2458 P2437 P2442 P2440 P2448 P2863 P P2447 P2864 P244 P2459 Johdonsuojalistan räjäytyskuva - ja 2-puoleinen pylväs P b 4 2b 2a. Lattiakiinnike, jossa ura johdonsuojalistaa varten 2. Johdonsuojalista 2a. Runkoprofiili 2b. Kansi 3. Johdonsuojalistan jatkokappale 4. Johdonsuojalistan kulmakappale 60

61 Pylväät 6

62 P243 62

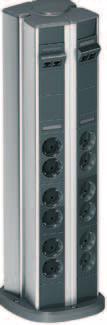

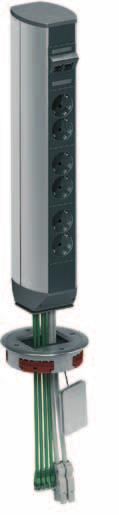

63 Lattiapylväät OptiLine-lattiapylväät Lattiapylväät ovat hyvä vaihtoehto, kun kaapelit tulevat lattian alta. OptiLine-lattiapylväät sulautuvat hyvin ympäristöönsä pehmeän ja kompaktin muotoilunsa ansiosta. Esiasennetut lattiapylväät on tarkoitettu kiinteään asennukseen, joustavampia ratkaisuja löytyy edistyksellisistä lattialäpivientiratkaisuista. Kaksipuoleinen lattiapylväs voidaan tilata varustettuna erityisellä lattiakiinnikkeellä, joka sopii siihen tarkoitettuun lattialäpivientiin. P43 P397 P89 P395 Lattialäpivienti Ainutlaatuinen lattialäpivienti lisää merkittävästi joustavuutta. Poistetaan vain lattiarasian kansi ja liitetään lattiapylväs. Kun on tarvetta siirtää lattiapylväs, kansi laitetaan paikalleen ja tehdään haluttuun kohtaan uusi reikä ja läpivienti. Yksi-, kaksi- ja nelipuoleinen Lattiapylväiden väri on valkoinen tai luonnonväriseksi anodisoitu alumiini. Pylväitä on saatavana yksi-, kaksi- tai nelipuoleisena. Vakiokorkeus on noin 600 mm, mutta erikoistilauksesta pylvään saa myös muun korkuisena, värisenä tai muulla kalustuksella. P

64 Lattiapylväät Siirreltävät lattia pyl väät lattialäpiviennillä Johtospiraalisovitin Virta ja datakaapelit voidaan johtaa lattialäpiviennistä pöytärasiaan asentamalla lattialäpivientiin johtospiraalisovitin. Kestävä ja tiivis Kun lattialäpivientiä ei käytetä, se voidaan peittää kannella, joka kestää kostealla pyyhintää ja kuormitusta. Rajatonta joustavuutta Kun halutaan erityisen joustava ratkaisun, kannattaa valita kaksipuoleinen lattiapylväs varustettuna erityisellä lattiakiinnikkeellä. Virta ja datakaapelit tuodaan lattian alta Canalis-virtakiskoja ja johtokanavia pitkin ja ylös lattiapylvääseen lattialäpiviennin kautta. Kaikille lattiarakenteille soveltuva lattialäpivienti asennetaan sopivaan kohtaan. Jos käyttötarve muuttuu, lattialäpivienti peitetään kannella ja pylväs voidaan siirtää uuteen läpivientikohtaan. P36 P2433 P3608 Kiinteät lattiapylväät 4 työpisteelle Vinot datapistorasiat Lattiapylvään vinot datapistorasiat suojaavat datakaapeleita ja varmistavat hyvän kiinnityksen. Kiinteät lattiapylväät Kiinteästi asennettavat lattiapylväät ovat yksi-, kaksi- tai nelipuoleisia, joten ne palvelevat jopa neljää työpistettä. Esiasennetut lattiapylväät tilataan tuotenumerolla, mutta pylväitä voi tilata myös asiakkaan määritysten mukaisesti varustettuna. P2937 P360 Syöttö lattian alta tai lattiaa pitkin Lattiapylväisiin syötetään johdot lattian alta tai lattiaa pitkin käyttämällä johdonsuojalistaa, jonka materiaali on PVC:tä tai alumiinia. P398 P2687 Lattiatiiviste Lattiakiinnikkeessä on pyöristetyt reunat sekä tiiviste, joka suojaa kosteudelta ja kompensoi lattian epätasaisuuksia. 64

65 Lattiapylväät OptiLine-lattiapylväät Valikoima Lattiapylväät P88 P89 Tyyppi Väri Mitat A/B/C (mm) Yksipuoleinen lattiapylväs, esimäärityksen mukainen ja esikytketty Kpl/ Sähkönro Yksipuoleinen lattiakiinnikkeellä asennettu lattiapylväs. Esikytketty, varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää päädyn ja asennusohjeen. Lattiakiinnike sisältää tiivisteen. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Yksipuoleinen lattiapylväs Anodisoitu 602/02/ P395 P396 Kaksipuoleinen lattiapylväs, esimäärityksen mukainen ja esikytketty Kaksipuoleinen lattiakiinnikkeellä asennettu lattiapylväs. Esikytketty, kumpikin puoli varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää päädyn ja asennusohjeen. Lattiakiinnike sisältää tiivisteen. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Kaksipuoleinen lattiapylväs Anodisoitu 602/56/ P397 P398 Nelipuoleinen lattiapylväs, esimäärityksen mukainen ja esikytketty Nelipuoleinen lattiakiinnikkeellä asennettu lattiapylväs. Esikytketty, kumpikin puoli varustettu kolmella kaksiosaisella pistorasialla, maadoitettu, mukana kaapeli, kaksi Cat6 UTP -liitintä ja kaapeli. Sisältää päädyn ja asennusohjeen. Lattiakiinnike sisältää tiivisteen. Maadoitettu. Virta- ja datakaapelien kokonaispituus: 0 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900. Nelipuoleinen lattiapylväs Anodisoitu 592/200/ Lattiapylväiden lisävarusteet Etukannet P03977 Lattiapylväs, asiakkaan määritysten mukainen/esikytketty Lattiapylväs asiakkaan tilauksen mukaan. Esikytketty. Lattiapylväs on saatavana yksi-, kaksi- tai nelipuoleisena. Pituus, pintakäsittely ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen, lattiakiinnikkeen tiivisteineen sekä sähkökytkentäkaavion mittoineen. Maadoitettu. Kaksipuoleinen lattiapylväs voidaan vaihtoehtoisesti asentaa myös lattiarasiaan. Materiaali: Alumiini. Yksipuoleinen, asiakkaan Valinnainen Valinnainen/02/ xxx määritysten mukaan. Kaksipuoleinen, asiakkaan Valinnainen Valinnainen/56/ xxx määritysten mukaan. Nelipuoleinen, asiakkaan määritysten mukaan. Valinnainen Valinnainen/200/ xxx Etukansi napsautetaan pylvään 50 mm:n etuaukkoon. Alumiinikansissa reiät maadoitusta varten. Toimitetaan suojakalvolla päällystettynä, pituus 2,5 m. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalaus RAL 900 tai PC/ABS. Etukansi F50 50/7/ m Alumiini P06222 Etukansi F50 Alumiini Anodisoitu 50/7/ m P03977 Etukansi F50 PC/ABS 50/3/ m P06223 Etukansi F50 PC/ABS Tummanharmaa 50/3/ m P8788 Lattiakiinnike, jossa ura johdonsuojalistaa varten Lattiakiinnike yksi- tai kaksipuoleiseen lattiapylvääseen. Kiinnitetään lattiaan ruuveilla. Ura, johon voidaan kiinnittää 8 x 75 mm:n johdonsuojalista. Materiaali: Alumiini, harmaa jauhemaalaus RAL Yksipuoleiseen lattiapylvääseen Harmaa 38/25/ P8789 Kaksipuoleiseen lattiapylvääseen Harmaa 38/25/

66 Lattiapylväät OptiLine-lattiapylväät Valikoima Lattiapylväiden lisävarusteet Tyyppi Väri Mitat A/B/C (mm) P86523 Kpl/ Sähkönro Johdonsuojalista, PVC Johdonsuojalista, joka koostuu kolmilokeroisesta runko-osasta ja kannesta, pituus 2 m. Peittää lattialla olevat johdot. Kiinnitetään lattiapylvääseen, jonka lattiakiinnikkeessä on ura 8 x 75 mm:n johdonsuojalistaa varten. Materiaali: PVC. Johdonsuojalista Harmaa 8/75/ m P879 P86522 P8652 P399 Johdonsuojalista, alumiini Johdonsuojalista, joka koostuu kolmilokeroisesta runko-osasta ja kannesta. Pituus 2 m. Peittää lattialla olevat johdot. Kiinnitetään pylvääseen tai lattiapylvääseen, jonka lattiakiinnikkeessä on ura 8 x 75 mm:n johdonsuojalistaa varten. Materiaali: Alumiini, luonnonvärinen anodisointi. Johdonsuojalista Anodisoitu 8/75/ m Johdonsuojalistan jatkokappale Jatkokappaletta käytetään peittämään kahden johdonsuojalistan välinen saumakohta. Materiaali: PVC. Rungon jatkokappale Harmaa 20/50/ Johdonsuojalistan kulmakappale Kulmakappaletta käytetään, kun johdonsuojalistat muodostavat 90 asteen kulman. Materiaali: PVC. Johdonsuojalistan Harmaa 20/20/ kulmakappale Koristenauha Koristenauha voidaan asentaa pylväiden ja lattiapylväiden sivuilla oleviin uriin. Toimitetaan 5 m:n pituisina. Materiaali: Silikonikumia. Koristenauha Harmaa / Ø 3,5 5 m P8792 Koristenauha RAL / Ø 3,5 5 m P8793 Koristenauha Oranssi / Ø 3,5 5 m P8796 P85796 P03324 Maadoituskiinnike Kiinnike etukannen, runkoprofiilin ja lisävarusteiden maadoitusta varten. Materiaali: teräs. Maadoituskiinnike 9/9/ Maadoitussarja Sisältää maadoitusjohtimen litteillä nastaliittimillä ja maadoituskiinnikkeillä varustettuna. Käytetään kytkemään etukansi runkoprofiiliin. Maadoitussarja Keltainen/vihreä P = 200 P = 300 Lattiarasia Rasia lattia-asennuksiin, sopii tiettyyn kaksipuoleisen lattiapylvään versioon. Sisältää säätökehyksen ja kiinnikkeet, kaksiosaisen kannen sekä pölyltä ja kosteapyyhinnältä suojaavan vaahtomuovitiivisteen. Kansi toimii vedenpitävänä peitelevynä, kun lattiapylvästä ei ole asennettuna. Kun lattiapylväs asennetaan, kannen irrotettava osa jää rasiaan, johon se on kiinnitetty hihnalla. Asennusaukon läpimitta 27 mm. Materiaali: Kromattu sinkki. Lattiarasia 38 / Ø

67 Lattiapylväät OptiLine-lattiapylväät Tekniset tiedot P2682 Tekniset ja materiaalitiedot Puristettu alumiini Tekniset tiedot EN-AW-6063 Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Luonnonvärinen anodisointi tai jauhemaalaus Väri RAL 900 Ruiskuvalettu alumiini Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Jauhemaalaus Väri Harmaa RAL 9007 PVC (polyvinyylikloridi) Tiheys,5 g/cm 3 Lineaarinen laajeneminen 60 x 0 6 / C Ominaisvastus > 0 3 Ω cm Veden imeytyminen <0.2% Väri Harmaa RAL 7030 PC/ABS (polykarbonaatti/ Tiheys,4 g/cm 3 akryylinitriilibutadieeni- Lineaarinen laajeneminen 70 x 0 6 / C styreeni) Ominaisvastus > 0 3 Ω cm Veden imeytyminen 0,6 % Ominaisvastus > 0 3 Ω cm Dielektrinen lujuus 9 kv/mm Paloluokitus UL 94 HB Väri RAL 900 Tummanharmaa RAL 7043 Teräs Tekniset tiedot SS 42 Tiheys 7,8 g/cm 3 Lineaarinen laajeneminen,2 x 0 5 / C Suojausluokka IP 40 Lämpötila-alue Käyttölämpötila C Standardit ja sertifikaatit Tuotteet täyttävät seuraavan standardin vaatimukset: EN : 2005 Tuotteet täyttävät pienjännitedirektiivin 73/23/ETY ja direktiivin 93/68/ETY CE-merkinnälle asettamat vaatimukset. 67

68 Lattiapylväät OptiLine-lattiapylväät Tekniset tiedot Johdonsuojalistan räjäytyskuva - ja 2-puolinen pylväs P b 4 2b Kaapelikapasiteetti Osa Maks. Ø mm Poikkipinta-ala mm 2 Kaapelikapas.*) mm 2 40 % 50 % 60 % Yksipuoleinen lattiapylväs Yksipuoleinen lattiapylväs, pistorasiakalusteet P2438 P a. Lattiakiinnike, jossa ura johdonsuojalistaa varten 2. Johdonsuojalista 2a. Runkoprofiili 2b. Kansi 3. Johdonsuojalistan jatkokappale 4. Johdonsuojalistan kulmakappale Kaksipuoleinen lattiapylväs Kaksipuoleinen lattiapylväs, pistorasiakalusteet Nelipuoleinen lattiapylväs Nelipuoleinen lattiapylväs, pistorasiakalusteet P2436 P2443 P2437 P Pylväsrakenne 2-puolista lattiarasiaa käytettäessä P543. Lattiapylväs 2. Lattiarasia 3. Kannen keskuskappale 2 3 *) Suosittelemme 40 prosentin kaapelikapasiteetin käyttöä. Rakenne ja mitat P2446 P2445 Yksi- ja kaksipuoleiset lattiapylväät Nelipuoleiset lattiapylväät Yksi- ja kaksipuoleiset lattiapylväät A Kokonaiskorkeus, mm Min. 602 (vakio) Maks. 702 Kaksipuoleinen lattiapylväs ja lattiarasia A Kokonaiskorkeus, mm B Runkoprofiili, mm B Runkoprofiili, mm Maks. 602 Maks. 558 Nelipuoleiset lattiapylväät A Kokonaiskorkeus, mm Min. 592 (vakio) Maks. 692 B Runkoprofiili, mm 558 Kaksipuolinen pylväs on myös mahdollista asentaa lattiarasiaan (vain asiakkaan määrityksestä). P2439 Yksipuoleinen P244 Kaksipuoleinen Nelisivuinen lattia-asennuksella P2444 Lattiakiinnitys, yksipuoleinen P744 P7442 Lattiakiinnitys, kaksipuoleinen 68

69 Lattiapylväät 69

70 P

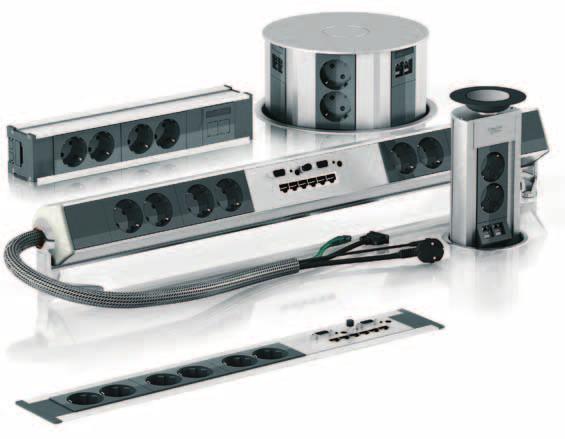

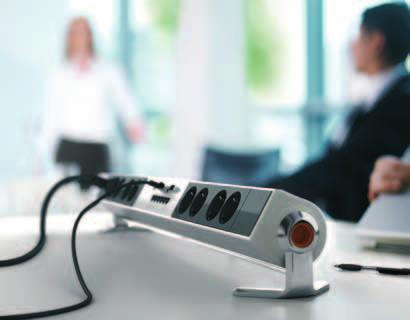

71 Pöytäpaneelit OptiLine-pöytäpaneelit OptiLine-pöytäpaneelit luovat työpaikalle modernia tyylikkyyttä. Uudet avattavalla kannella varustetut, esiin ponnahtavat ja muut pöytäpaneelit tuovat sähkö- ja verkkoliitännät ovat niin lähellä käyttäjää kuin mahdollista P2340 P2699 Kaikki pöytäpaneelit toimitetaan esiasennettuina. Useimmat niistä voidaan tilata myös esimääritettyinä ja asiakkaan toiveiden mukaisesti varustettuina. P2339 P234 7

72 Pöytäpaneelit OptiLine-pöytäpaneelit Kannelliset ja pop-up-paneelit P3609 P2433 P9490 P2709 P2858 P6429 P6428 P2346 Kannella varustettu paneeli Upotettu paneeli, jonka jousitettu kansi avautuu kevyesti painamalla. Pöytäpaneelin alle voidaan asentaa kaapelikori. Upotetut paneelit P2860 P4 Pop-up Suurikapasiteettinen, kuusipuoleinen pöytäpaneeli. Kaasujousi nosta paneelin käyttöasentoon, kun paneelin päältä painetaan kevyesti. Upotetut paneelit Paneelin laippa peittää pöydän aukon. Paneelissa on Wieland-pikaliitäntäpistorasia virran nopeaan ja turvalliseen liitäntään. Soveltuu enintään 24 mm:n paksuisiin pöytälevyihin. Pinta-asennettavat paneelit Pinta-asennuspaneelit kaikkiin tarpeisiin Yleiskäyttöiset paneelit kätevillä kiinnikkeillä. Voidaan asentaa pöytään, seinään tai kaapelikouruun. Paneeleissa on Wieland-pikaliitäntäpistorasia virran nopeaan ja turvalliseen liitäntään. Käännettävät paneelit P42 P2859 Käännettävät pöytäpaneelit Viimeistellyt pöytäpaneelit, jotka sopivat ulkoasunsa puolesta vaativaankin ympäristöön. Voidaan kääntää akselinsa ympäri, jolloin paneeli palvelee joustavasti pöydän molempia puolia. Kromatut jalat lisäävät tyylikkyyttä. P40 P286 Mini pop-up Manuaalisesti esiin nostettava pop-up-pöytäpaneeli, joka voidaan yläosan kumikalvon ansiosta painaa alas, vaikka pistokkeet ja kaapelit ovat kytkettyinä. 72

73 Pöytäpaneelit OptiLine-pöytäpaneelit Valikoima Peruspöytäpaneelit P2860 P2859 Tyyppi Väri Mitat A/B/C (mm) Kpl/ Sähkönro Peruspaneeli, esimäärityksen mukainen ja esikytketty Yksipuoleinen peruspaneeli, jossa kaksiosaiset virtapistorasiat ja useita datapistorasioita, katso alla. Voidaan asentaa työpöytään, kaapelihyllyyn tai seinään tarkoitukseen sopivilla kiinnikkeillä (tilattava erikseen). Virtakaapeli tilattava erikseen (Wieland-liitäntä). Maadoitettu. Materiaali: Alumiini, luonnonvärinen anodisointi. Kaksi kaksiosaista virtapistorasiaa, Anodisoitu 60/62/ kaksi RJ45-datapistora- sian sokkolevyä Kaksi kaksiosaista virtapistorasiaa, Anodisoitu 60/62/ kaksi Cat6 UTP -datapistorasiaa ja 0 m:n kaapeli Kaksi kaksiosaista virtapistorasiaa, Anodisoitu 60/82/ kaksi RJ45-liitännän sokkolevyä + USB 4 + P286 Kolme kaksiosaista virtapistorasiaa, Anodisoitu 60/82/ porttinen Ethernet-kytkin Kolme kaksiosaista virtapistorasiaa, porttinen Ethernet-kytkin, 2 + VGA/ audiokytkintä Anodisoitu 60/82/ Peruspaneeli, asiakkaan määrityksen mukainen ja esikytketty Yksipuoleinen peruspaneeli asiakkaan tilauksen mukaan. Esikytketty. Pituus ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen ja sähkökytkentäkaavion mittoineen. Maadoitettu. Materiaali: Alumiini, luonnonvärinen anodisointi. Asiakkaan määritysten mukaan. Anodisoitu 60/62/valinnainen 9460xxx Yksipuoleinen peruspaneeli asiakkaan tilauksen mukaan. Esikytketty. Tarkoitettu sähkölaitteille sekä LAN- ja AV-kytkinten ja USB-keskittimen yhdistelmille. Pituus ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen ja sähkökytkentäkaavion mittoineen. Maadoitettu. Materiaali: Alumiini, luonnonvärinen anodisointi. Asiakkaan määritysten mukaan. Anodisoitu 60/82/valinnainen 946xxx P3022 Peruspaneelin kiinnikket Kaapelihyllykiinnike. Pakkaus sisältää kaksi yleiskiinnitintä, kaksi kaapelihyllykiinnikettä, kaksi ruuvia ja kaksi mutteria. Voidaan asentaa kolmeen eri asentoon rasian uriin. Materiaali: Sinkkipäällystetty teräs. Kaapelihyllykiinnike 42/45/ P302 P3020 Yleiskiinnike. Voidaan asentaa kolmeen eri asentoon paneelin uriin. Pakkaus sisältää kaksi kiinnikettä. Materiaali: Sinkkipäällystetty teräs. Yleiskiinnike 5/30/ Seinäkiinnike. Kiinnitetään seinään ruuveilla. Rasia työnnetään paikalleen kiinnikkeeseen, voidaan asentaa kolmeen eri asentoon. Soveltuu myös kahden rasian yhteenliittämiseen. Materiaali: Sinkkipäällystetty teräs. Seinäkiinnike 5/30/ Uppoasennettavat pöytäpaneelit Uppoasennettava pöytäpaneeli, laipallinen, esimäärityksen mukainen ja esikytketty Uppoasennettava laipallinen pöytäpaneeli. Kaksiosaiset virtapistorasiat, maadoitetut, ja useita datapistorasioita, katso alla. Pöytäasennukseen. Sisältää kiinnitysvälineet. Virtakaapeli tilattava erikseen (Wieland-liitäntä). Maadoitettu. Pöytälevyn paksuus: Enintään 24 mm, asennusaukon koko: 60 x 40 ja 60 x 50 mm. P2858 Materiaali: Alumiini, luonnonvärinen anodisointi. Kaksi kaksiosaista virtapistorasiaa, Anodisoitu 82/78/ kaksi RJ45-liitännän sokkolevyä + USB 4 + Kolme kaksiosaista virtapistorasiaa, Anodisoitu 82/78/ porttinen Ethernet-kytkin Kolme kaksiosaista virtapistorasiaa, porttinen Ethernet-kytkin, 2 + VGA/ audiokytkintä Anodisoitu 82/78/ Uppoasennettava pöytäpaneeli, laipallinen, asiakkaan määrityksen mukainen ja esikytketty Uppoasennettava pöytäpaneeli, laipallinen, asiakkaan tilauksen mukainen ja esikytketty. Esikytketty. Tarkoitettu sähkölaitteille sekä LAN- ja AV-kytkinten ja USB-keskittimen yhdistelmille. Pituus ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen, kiinnitystarvikkeet ja sähkökytkentäkaavion mittoineen. Maadoitettu. Materiaali: Alumiini, luonnonvärinen anodisointi. Asiakkaan määritysten mukaan. Anodisoitu 82/78/valinnainen 9462xxx 73

74 Pöytäpaneelit OptiLine-pöytäpaneelit Valikoima Uppoasennettavat pöytäpaneelit Tyyppi Väri Mitat A/B/C (mm) P2320 Kpl/ Sähkönro Uppoasennettava pöytäpaneeli, avattava kansi, esimäärityksen mukainen ja esikytketty Uppoasennettava pöytäpaneeli, avattava kansi. Kaksi kaksiosaista virtapistorasiaa, maadoitettuja, ja useita datapistorasioita, katso alla. Pöytäasennukseen. Sisältää kiinnitysvälineet. Maadoitettu. Virtakaapeli tilattava erikseen (Wieland-liitäntä). Pöytälevyn paksuus: 0 40 mm, asennusaukon koko: 42 x 295 mm. Materiaali: Luonnonvärinen anodisointi alumiini ja teräs, harmaa jauhemaalattu RAL Kaksi RJ45-sokkolevyä Harmaa 05/60/ Kaksi Cat6 UTP -datapistorasiaa, Harmaa 05/60/ m:n kaapeli Pinta-asennettava pöytäpaneeli, avattava kansi, asiakkaan määrityksen mukainen ja esikytketty Uppoasennettava pöytäpaneeli, avattava kansi, asiakkaan tilauksen mukainen ja esikytketty. Kokoonpano asiakkaan määrityksen mukainen. Sisältää tarkan erittelyn. Sisältää asennusohjeen, kiinnitystarvikkeet ja sähkökytkentäkaavion mittoineen. Maadoitettu. Materiaali: Luonnonvärinen anodisointi alumiini ja teräs, harmaa jauhemaalattu RAL Asiakkaan määritysten Harmaa 05/60/ xxx mukaan. P232 Kaapelikori avattavalla kannella varustettuun pöytäpaneeliin Kaapelikori. Asennetaan avattavalla kannella varustetun rasian kehykseen, esimerkiksi pöydän alle. Materiaali: teräs. Kaapelikori Harmaa 70/50/ Käännettävät pöytäpaneelit Käännettävä pöytäpaneeli, esimäärityksen mukainen ja esikytketty P4 Yksipuoleinen käännettävä pöytäpaneeli. Kaksi jalkaa, voidaan kääntää akselinsa ympäri haluttuun asentoon. Neljä kaksiosaista virtapistorasiaa, maadoitettuja, kaapeli ja useita datapistorasioita, katso alla. Maadoitettu. Virta- ja datakaapelien kokonaispituus 6 m. Materiaali: Alumiini, luonnonvärinen anodisointi. Kaksi Cat6 UTP -datapistorasiaa Anodisoitu 92/30/ ja kaapeli P42 6-porttinen Ethernet-kytkin ja kaapeli Anodisoitu 92/30/ P40 6-porttinen Ethernet-kytkin, 2 + VGA/audiokytkin ja kaapeli Anodisoitu 92/30/ Pop-up-pöytäpaneelit P402 Manuaalisesti esiin nostettava pöytäpaneeli, esimäärityksen mukainen ja esikytketty Pop-up-pöytäpaneeli, yksipuoleinen, manuaalinen käyttö. Yksi kaksiosainen virtapistorasia, maadoitettuja, virtakaapeli 6 m ja useita datapistorasioita, katso alla. Paneelin kansi on pöytäpinnan tasolla, kun liityntöjä ei tarvita. Paneeli nostetaan ylös painamalla kevyesti pöydän tasossa olevaa paneelipintaa. Paneeli painetaan takaisin pöydän tasoon käytön jälkeen. Jatkuvasti käytettävät virta- ja dataliittimet voivat jäädä kiinni pistorasiaan, kun paneeli painetaan alas, sillä kannessa on pehmeä kumikalvo, jonka kautta johdot voidaan ohjata. Katso kuva oikealla. Maadoitettu. Asennusaukon koko: Ø 00 mm Materiaali: Luonnonvärinen anodisointi alumiini sekä jauhemaalattu sinkki ja alumiini. Kaksi RJ45-datapistorasian Anodisoitu 267 / Ø sokkolevyä Kaksi Cat6 UTP -datapistorasiaa, Anodisoitu 267 / Ø m:n kaapeli Manuaalisesti esiin nostettava pöytäpaneeli, asiakkaan määrityksen mukainen ja esikytketty Pop-up-pöytäpaneeli, manuaalinen käyttö, asiakkaan tilauksen mukainen. Pituus ja kokoonpano voidaan valita. Sisältää tarkan erittelyn. Sisältää asennusohjeen ja sähkökytkentäkaavion mittoineen. Maadoitettu. Materiaali: Alumiini, luonnonvärinen anodisointi. Asiakkaan määritysten Anodisoitu Valinnainen/Ø xxx mukaan. P0606 Kaasujousitoiminen pop-up-pöytäpaneeli, esimäärityksen mukainen ja esikytketty Pop-up-pöytäpaneeli, kuusipuoleinen, kaasujousitoiminen. Kolmella kaksiosaista virtapistorasialla, maadoitettuja, 6 m:n virtakaapeli, 6-porttinen Ethernet. Sisältää kiinnikkeet ja koukut ylimääräiselle johdolle. Paneelin kansi on pöytäpinnan tasolla, kun liityntöjä ei tarvita. Kaasujousi nostaa paneelin ylös, kun pöydän tasossa olevaa paneelipintaa painetaan kevyesti. Paneeli painetaan takaisin pöydän tasoon käytön jälkeen. Maadoitettu. Asennusaukon koko: Ø 26 mm. Materiaali: Alumiini, jauhemaalattu harmaa RAL porttinen Ethernet-kytkin Harmaa 325 / Ø

75 Pöytäpaneelit OptiLine-pöytäpaneelit Valikoima Lisävarusteet P2435 P90978 Tyyppi Väri Mitat A/B/C (mm) Virtakaapelit Kpl/ Sähkönro Jatkokaapeli -vaihe 250/400 V 6 A, sisältää liittimet. Kaapeli: halogeeniton Ø0,2 mm, S05ZA7Z-F3G.5, 3 x,5 mm². Liittimet: naaras GST 8i3 ja urosvirtaliitin (maadoitettu). Huomautus: Voidaan käyttää vain Schneider Electric -pöytäpaneeleiden kanssa! Materiaali: PA, PE/PP, FR. Kaapeli, 2 m Pituus Kaapeli, 3 m Pituus Kaapeli 5 m Pituus Kaapelin alaslaskuputki Kaapelin alaslaskuputki. Koostuu erillisestä rungosta ja kannesta. Läpimitta 52 mm. Kaapelin syöttämiseen katosta työpisteeseen. Materiaali: Alumiini, luonnonvärinen anodisointi tai valkoinen jauhemaalattu RAL 900. Kaapelin alaslaskuputki Anodisoitu / Ø Pöytäläpivienti Pyöreä ohjausholkki, laippa ja lukituslaite. Käytetään alaslaskuputken vientiin pöydän läpi. Materiaali: Alumiini, jauhemaalattu harmaa RAL 9007 tai valkoinen RAL 900. P8796 P85796 P86527 P85094 P8509 P9098 P90977 P90980 Pöytäläpivienti Harmaa 70 / Ø Alaslaskuputken sovitin Alaslaskuputken sovitin. Käytetään joustavan johdonsuojan Ø 55 mm kiinnittämiseen. Materiaali: Alumiini, jauhemaalattu harmaa RAL 9007 tai valkoinen RAL 900. Sovitin Harmaa 25 / Ø 58, Joustavat johdonsuojat Joustava johdonsuoja, Ø 55 mm, ohjaa kaapelit katosta kaapelien alaslaskuputkeen. Materiaali: PUR (polyuretaani). Joustava johdonsuoja Alumiinimetalli NCS Ø 55 / m Joustava johdonsuoja (johtospiraali), Ø 25 mm, ohjaa kaapelit katosta pylvääseen. Kaapelien läpiviennissä on käytettävä erillistä asennustarviketta. Materiaali: PP. Joustava johdonsuoja Harmaa metalli Ø 25 / Asennustarvike Asennustarvike kaapelien viemiseksi johtospiraaliin. Materiaali: PP. Johtosuojaan Ø 25 mm Ø 5 / 36 / Kattokehys Kattokehystä käytetään johdonsuojan alakattoasennukseen. Soveltuu myös Ø52 mm:n alaslaskuputkeen. Asennetaan pyöreään Ø25 mm:n asennusaukkoon kolmen mukana toimitettavan kiinnikkeen avulla. Mukana toimitetaan myös nippusiteillä kiinnitettävä muovilevy joustavan johdonsuojan lukitsemiseen. Levyä voidaan käyttää myös apuna Ø25 mm:n asennusaukon poraamisessa. Materiaali: PC/ABS. Kattokehys RAL / Ø Maadoitussarja Sisältää maadoitusjohtimen litteillä nastaliittimillä ja maadoituskiinnikkeillä varustettuna. Käytetään kytkemään etukansi runkoprofiiliin. Maadoitussarja Keltainen/vihreä P = 200 P = 300 Maadoituskiinnike Kiinnike etukannen, runkoprofiilin ja lisävarusteiden maadoitusta varten. Materiaali: teräs Maadoituskiinnike 9/9/

76 Pöytäpaneelit OptiLine-pöytäpaneelit Valikoima Lisävarusteet P03324 P03325 Tyyppi Väri Mitat A/B/C (mm) Lattiarasia Kpl/ Sähkönro Rasia lattia-asennuksiin, sopii käytettäväksi lattiapylväiden tai johtospiraalisovittimen kanssa. Sisältää säätökehyksen ja kiinnikkeet, kaksiosaisen kannen sekä pölyltä ja kosteapyyhinnältä suojaavan vaahtomuovitiivisteen. Kansi toimii vedenpitävänä peitelevynä, kun siihen ei ole asennettu lattiapylvästä tai johtospiraalisovitinta. Kun lattiapylväs tai johtospiraalisovitin asennetaan, kannen irrotettava osa jää rasiaan, johon se on kiinnitetty hihnalla. Asennusaukon läpimitta 27 mm. Materiaali: Kromattu sinkki. Lattiarasia 38 / Ø Johtospiraalisovitin Kaksiosainen johtospiraalisovitin lattiarasiaan. Tarkoitettu Ø25 mm:n johtospiraaleille. Integroitu johtospiraalin vedonpoistin. Käytetään esimerkiksi johtospiraalin ja pöytärasian kanssa. Materiaali: Kromattu sinkki. Johtospiraalisovitin 39/64/

77 Pöytäpaneelit OptiLine-pöytäpaneelit Tekniset tiedot P2695 P2699 Syöttöjärjestelmän räjäytyskuva P Tekniset ja materiaalitiedot Alumiini; pöytäpaneeli Tekniset tiedot EN-AW-6063 Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Luonnonvärinen anodisointi Alumiini; lisävarusteet Tekniset tiedot EN-AW-6063 Tiheys 2,7 g/cm 3 Lineaarinen laajeneminen 2,4 x 0 5 / C Pintakäsittely Luonnonvärinen anodisointi tai jauhemaalaus Värit RAL 900 Harmaa RAL 9007 Teräs Tekniset tiedot SS 42 Tiheys 7,8 g/cm 3 Lineaarinen laajeneminen,2 x 0 5 / C Pintakäsittely Jauhemaalaus Väri RAL 900 Harmaa RAL 9006 Alumiinimetalli PUR (polyuretaani) Tiheys,2 g/cm 3 Väri NCS S 0402-B9G Alumiinimetalli PC/ABS (polykarbonaatti/ Tiheys,4 g/cm 3 akryylinitriilibutadieeni- Lineaarinen laajeneminen 70 x 0 6 / C styreeni) Ominaisvastus > 0 3 Ω cm Veden imeytyminen 0.6% Paloluokitus UL 94 HB Väri RAL 900 Suojausluokka Pistorasia IP 40 Pop-up-pöytäpaneeli IP 30 Lämpötila-alue Käyttölämpötila C Standardit ja sertifikaatit Tuotteet täyttävät seuraavien standardien vaatimukset: IEC 084- (vain peruspistorasia) IEC (vain peruspistorasia) SS : 989 Tuotteet täyttävät pienjännitedirektiivin 73/23/ETY ja /direktiivin 93/68/ETY CE-merkinnälle asettamat vaatimukset Syöttöjärjestelmä. Perusprofiili 2. Kansi 3. Pöytäläpivienti 4. Syöttöadapteri 5. Joustava johdinsuoja 6. Kattokehys istukalla ja lukituslevyllä 7. Kattokiinnike 8. Kaapelihyllykiinnike 9. Vaihekaapelikiinnike

78 P

79 Lattiarasiat OptiLine-lattiarasiat Virta- ja datakaapelien tuominen tilaan lattiaan kautta sisältää monia etuja. Kun käytetään lattiarasiaa, virta on käytettävissä kaikkialla tilassa, jolloin tilasuunnitelma ei ole riippuvainen infrastruktuurista. Käytettävyys hyödyttää niin käyttäjää kuin asentajaakin. OptiLine-lattiarasiat soveltuvat korotetuille lattioille ja ontelolaatoille sekä koolatuille tai valetuille lattioille. Vahva kansi Rasiat eivät heikennä lattian kuormitettavuutta. Kannen vahvisteena on 3 mm:n paksuinen teräspelti. Kaapelien ulosotot Kaapelien ulosottojen ympärillä on vaahtomuovireunus, joka estää likaa pääsemästä rasiaan. Kantta voidaan kääntää 80 astetta, kun kaapeliulosotto halutaan vastakkaiseen suuntaan. Kansi on helppo nostaa pois käsin. Sovita väreihin Kannessa on syvennys, joka voidaan päällystää lattiamateriaalilla. Muovirasian kannen pinnoitepaksuus on enintään 6 mm ja teräsrasian 5 mm. Itselukittuva Rasioissa on kaikissa lattiarakenteissa toimiva lukitustoiminto: Quick Fix. Työkaluja ei tarvita. Mitä enemmän rasiaa kuormitetaan, sitä tiiviimmin sen kiinnittyy lattiaa vasten. P3603 Pikaliitännällä verkkoon LexCom-liittimillä teet Cat6- liitännän 30 sekunnissa. Ilman työkaluja! Asennus ilman työkaluja Pistorasioissa on pikaliitännät ja ne asennetaan click-in -tekniikalla pistorasiakehykseen. DIN-kotelointi Rasiaan voidaan haluttaessa asentaa sulake tai vikavirtakatkaisin. Pikaliitäntä Pikaliitännällä varustettu kaapeli säästää aikaa. Eri pituuksia ja kokoonpanoja. Älykäs valurasia Galvanoidusta levystä valmistettu rasia on täytetty solumuovilla, jotta betonia ja vettä ei pääse valurasiaan rakennusaikana. Näin ei myöskään ole vaaraa, että se astutaan rikki. Täyte otetaan pois valun jälkeen. Tason säätö Valurasiassa on neljä korotuskappaletta, joilla rasia säädetään oikeaan tasoon. P3605 Järeät putket Valmiit pikaliitäntäkaapelit on helppo viedä valurasiaan 50 mm:n putkien/letkujen sovittimien kautta. Saatavilla on myös pienennyssovitin 6 mm. P360 P3602 Muovirasia Muovinen lattiarasia on tarkoitettu tilaan, joissa kauttakulku on vähäistä tai kohtalaista ja kuormitus vähäisempää. Rasia kestää suurtakin kuormitusta 3 mm:n paksuisen teräspeltivahvisteisen kantensa ansiosta. Muovi kestää naarmutusta, joten kansilaippa pysyy käytössä siistinä. Ruostumaton teräs Teräsrasiaa suositellaan tiloihin, joissa kauttakulku on vilkasta, kuten aulat ja käytävät. Rasia on lujatekoinen ja sen pinta vanhenee arvokkaasti käytössä. Myös teräsrasiassa on 3 mm:n paksuinen teräsvahvisteinen kansi, joka voidaan päällystää lattiamateriaalilla. 79

80 Lattiarasiat Kaikille lattiarakenteille sopiva järjestelmä P74 P565 P238 P0478 P2952 P2953 P2954 P2955 P2947 P2949 P2950 P295 P3606 Lattiarasian kalustus valitaan aina käyttötarpeiden mukaan. Asennus on aina vaivatonta ja nopeaa ilman työkaluja tehtävien dataliitäntöjen ja virran pikaliitäntöjen ansiosta. Asennuslattia Asennuslattioissa rasioiden sijoittelu voidaan valita vapaasti. Paikalla valettu betoni Käytä valurasiaa. Kaapeliputket asetetaan raakalattialle tai raudoituksen päälle. Lattia voidaan jälkihioa, sillä valulaatikon osat eivät ole näkyvissä. Ontelolattia Sahaa tai vala reikä rasiaa varten. Ontelolattiaan kaapelit voidaan syöttää kaikista suunnista. P2946 Click-in-asennus Pistorasiat ja muut kalusteet napsautetaan suoraan pistorasiakehyksiin. Pikaliitäntä Pikaliitännät lyhentävät asennusaikaa ja lisäävät joustavuutta muuttuvissa tilanteissa. Tilava ja koteloitu Hyväksytty virta- ja dataasennuksiin. Lisärasioita tai väliseiniä ei tarvita. Ei ongelmia kaapelien taivutussäteestä. Suuri kapasiteetti Rasiassa on tilaa 5 moduulille, jotka voidaan tarpeen mukaan jakaa vapaasti virralle ja datalle. Kaapelipidikkeet Pidikkeet pitävät kaapelit paikoillaan, jotta ne eivät repeydy irti eivätkä joudu puristuksiin. Kaapelien ulosotot Kannessa on kaksi kaapeliulosottoa. Kantta voidaan kääntää 80 astetta ja asentaa haluttuun suuntaan. Itsesulkeutuva Kansi on itsesulkeutuva onnettomuuksien ehkäisemiseksi. Kestää kuormitusta Vahvistetun kannen ansiosta rasia kestää kuormitusta. Muut kalustevaihtoehdot Syöttökaapeli 0 m Virtakytkin Himmennin DIN-kotelo virkavirtakatkaisimelle jne. 80

81 Lattiarasiat OptiLine-lattiarasiat Valikoima Lattiarasiat P2322 P44 Lisävarusteet P3607 Tyyppi Väri Mitat Kpl/ Sähkönro A/B/C (mm) Muovinen lattiarasia Suorakaiteen muotoinen lattiarasia, sisältää kehyksen, pikakiinnittimen ja kaksi kaapeliulosottoa. Pistorasian kapasiteetti on enintään 5 kooltaan 50 x 50 mm:n OptiLine -johtokanavakalustetta. Saranoitu kansi voidaan asentaa kahteen suuntaan, ja kansi on helppo poistaa. Kansi voidaan päällystää enintään 6 mm:n paksuisella lattiamateriaalilla tai lisävarusteena saatavalla lattiarasian pinnoitteella. Materiaali: PA/ABS, teräs. 5 moduulin rasia Harmaa 75/222/ Metallinen lattiarasia Suorakaiteen muotoinen lattiarasia, sisältää kehyksen, pikakiinnittimen ja kaksi kaapeliulosottoa. Pistorasian kapasiteetti on enintään 5 kooltaan 50 x 50 mm:n OptiLine -johtokanavakalustetta. Saranoitu kansi voidaan asentaa kahteen suuntaan, ja kansi on helppo poistaa. Kansi voidaan päällystää enintään 5 mm:n paksuisella lattiamateriaalilla. Materiaali: Ruostumaton teräs. 5 moduulin rasia 86/222/ Valurasia Metallinen valurasia valulattiaan upotukseen, valun paksuus vähintään 5 mm. Neljä korotuskappaletta lattiatasoon säätöä varten ja syöttöaukot kaikilla neljällä sivulla. Mukana sovittimet 50 mm:n putkia varten, soveltuu vaihtoehtoisesti enintään 250 mm:n levyisiin lattiakanaviin. Materiaali: PP, PS, teräspelti. Valurasia 5/342/ P8509 P85838 P2555 P2335 Lattiarasian kannen pinnoite, linoleum Lattiarasian kannen pinnoite muovisiin lattiarasioihin. Tarrapinta. Materiaali: Linoleum, kumi. 5 moduulin muovirasiaan Harmaa 6/62/ Lattiarasian kannen pinnoite, ruostumatonta terästä Lattiarasian kannen pinnoite muovisiin lattiarasioihin. Yläpinta päällystetty suojakalvolla, alapuolelle pehmeä kumikerros ja tarrapinta. Materiaali: Ruostumaton teräs, kumi. 5 moduulin muovirasiaan 6/62/ Lisäkiinnike Lisäkiinnikkeet asennetaan lattiarasian kullekin sivulle. Käytetään lisäkiinnityksenä korotetuille lattioille, joissa lattian paksuus on mm. Materiaali: PA6, teräs. Lisäkiinnike Sininen 58/2/ Joustava johdonsuoja Joustava johdonsuoja (johtospiraali), Ø 25 mm, ohjaa kaapelit lattiarasiasta työpisteeseen. Kaapelien läpiviennissä on käytettävä asennustarviketta Materiaali: PP. Joustava johdonsuoja Harmaa metalli Ø 25 / P85094 P85095 Asennustarvike Asennustarvike kaapelien viemiseksi 25 mm:n johtospiraaliin. Materiaali: PP. Asennustarvike 5/36/ Erotin Kahteen johtospiraaliin napsautettava erotin, jonka avulla vahva- ja heikkovirtakaapelit pidetään erillään. Kaapelien erotusetäisyys = 25 mm. Asennetaan 200 mm:n välein. Materiaali: PP. Erotin Harmaa metalli 34/28/

82 Lattiarasiat OptiLine-lattiarasiat Tekniset tiedot P2694 Räjäytyskuva P Tekniset ja materiaalitiedot PA6 Tiheys,3 g/cm 3 Lineaarinen laajeneminen x 0 6 m/m C Paloluokitus UL94 V2 (3,2 mm) Väri Sininen RAL 5003 PC/ABS (polykarbonaatti/ Tiheys,2 g/cm 3 akryylinitriilibutadieeni- Lineaarinen laajeneminen 70 x 0 6 m/m C styreeni) Veden imeytyminen: 0,9 % Ominaisvastus 0 4 Ω cm Dielektrinen lujuus 9 kv/mm Paloluokitus UL 94 HB (halogeeniton) Väri Harmaa RAL 70 Teräspelti Tekniset tiedot S 350 GD Tiheys 7,8 g/cm 3 Pintakäsittely Sinkitty Ruostumaton teräs Erittely X5CrNi 8-0 Tiheys 7,8 g/cm 3 Suojausluokka IP 20 Standardit Tuotteet täyttävät standardin IEC vaatimukset. Tuotteet täyttävät pienjännitedirektiivin 73/23/ETY ja direktiivin 93/68/ETY/ CE-merkinnälle asettamat vaatimukset. Kaapelikapasiteetti 720 mm 2, kaapelin enimmäisläpimitta mm Lämpötila-alue Käyttölämpötila C 3 5. Lattiarasia 2. Saranoitu kansi ja kaksi kaapeliulosottoa 3. Valurasia 4. Johtospiraalisovitin 5. Säädettävä tuki 4 Asennusaukon koko 82

83 Lattiarasiat 83

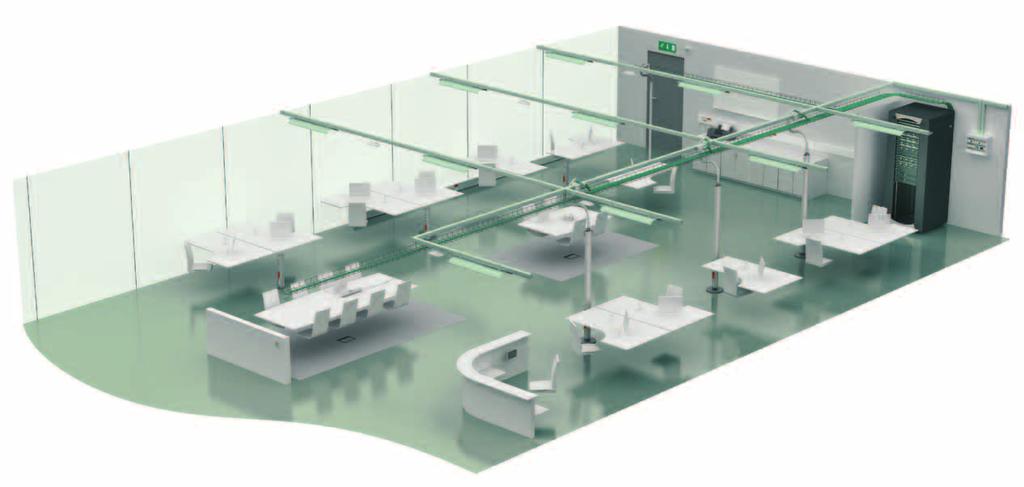

84 P2420 OptiLine koko ratkaisun avain Täydellinen ratkaisu. Koko rakennukseen! OptiLine-järjestelmää käyttäessäsi voit valita haluamasi Schneider Electricin järjestelmät ja tuotteet kaikkiin rakennuksen sähköasennuksiin kellarista kattoon, virtalähteestä käyttäjien pistorasioihin Keskittäminen kannattaa OptiLine-järjestelmää käyttäessäsi voit valita haluamasi Schneider Electricin tuotteet ja järjestelmät kaikkialle koko rakennukseen. Tästä on useita hyötyjä. Rakennuksen erilaiset toiminnot täydentävät toisiaan. Kaikki sopii yhteen. Koska olemme suuri kansainvälinen yhtiö, voit myös luottaa siihen, että tuotteitamme on saatavilla vielä tulevaisuudessakin. Tuotteemme ovat tunnettuja sekä tukkumyyjien että sähköasentajien ja suunnittelijoiden parissa. Tuotteitamme osataan siis jo yleisesti käyttää, mikä vähentää viallisten asennusten määrää sekä tarpeettomia kustannuksia LexCom-verkkoratkaisut OptiLine-johtokanava OptiLine-pistorasiapylväs OptiLine-lattiapylväs OptiLine-lattiarasia OptiLine-pöytäpaneeli Canalis virtakisko Canalis KDP -virtakisko Lankahyllyt KNX-valaistuksenohjaus Connect-johdoton järjestelmä Multi9-pääkeskus KNX-liiketunnistin 84
