K AIR elegance 140 elegance cool 3.3
|
|
- Elisabet Aaltonen
- 4 vuotta sitten
- Katselukertoja:
Transkriptio

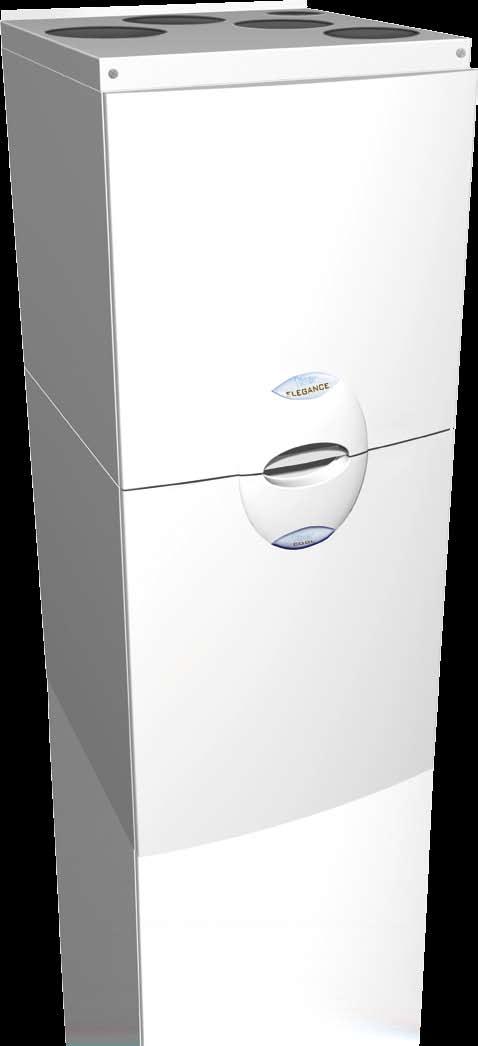

1 ilmastoinnin uusi suunta. K AIR elegance 14 elegance cool 3.3 L ÄMMÖNTALTEENOT TOKOJE JA JÄ ÄHDY TIN
2 KAIR elegance on ilmastoinnin uusi aikakausi äänettömyyttä käytön ja huollon helppoutta asennettavuutta uutta puhtautta uutta energiataloudellisuutta muunneltavuutta uutta viileyttä VALITSE KAIR- ILMASTOINTI. OTA YHTEYTTÄ! ILMASTOINNIN UUSI AIKAKAUSI KAIR elegance on täysin uusi koje kodin ilmanvaihtoon. Ilmanvaihto ja jäähdytys voidaan integroida yhdeksi kojeeksi. Pystymallisena ja moduulimittaisena se vie erittäin vähän tilaa. Alhaisen äänitason ansiosta kojeet voidaan sijoittaa vaikka kodinhoitohuoneeseen ilmatorniksi pesutornin viereen. Tyylikäs ovien muotoilu ja kojeen värinen pohjalevy viimeistelevät kokonaisuuden....äänettömyyttä Elegancessa ilmastoinnin äänilähde puhaltimet - on sijoitettu kojeen ulkopuolelle. Ilmastointikojeesta ei tule juurikaan puhallinääniä. Ominaisuus antaa vapautta kojeen sijoittamiselle ja asuintiloihin sijoitettuna se täyttää rakentamismääräyksien tiukat äänivaatimukset. KAIR elegance dm³/s, 12 Pa KAIR elegance cool 3.3 Kompressorijäähdytin lisävaruste KAIR elegance-kojeisiin. KÄYTÖN JA HUOLLON HELPPOUTTA Elegancessa on ajateltu käyttäjiä. Elegance säätyy automaattisesti siten, että paras energiatalous ja sisäilman laatu saavutetaan jatkuvasti. Käyttäjälle jää vain tehon säätö kauko-ohjauskytkimestä. Tyylikkäästi muotoillun oven takana kaikki puhdistusta tarvitsevat elementit ovat helposti käsillä. ASENNETTAVUUTTA Elegance on pikalukitusjärjestelmällä kiinni asennuslevyssä ja on kätevästi asennettavissa ja irroitettavissa ilman, että kanavistoon tarvitsee koskea. Asennuslevy on helppo kiinnittää niin puurakenteiseen kuin kiviaineiseenkin kattoon.
3 KANAVOINTIRATKAISUJA Tuloilmapuhallin asennetaan tuloilmakanavaan. Tuloilman äänenvaimennin (ÄV2) sijaitsee kojeesta katsottuna puhaltimen jälkeen. Puhaltimelta lämmöntalteenottokojeen tilaan johtuvaa ääntä voidaan vaimentaa asentamalla äänenvaimennin (ÄV4) myös ennen puhallinta. Poistoilmapuhallin asennetaan jäteilmakanavaan. Poistoilmaäänenvaimennin (ÄV1) asennetaan puhaltimen ja lämmöntalteenottokojeen väliin, jolloin puhallinäänet eivät tule kojeelle. Poistoilmakanava ei tarvitse äänenvaimenninta. Puhaltimille tehdään tarvittavat huoltoluukut tai puhaltimet asennetaan ullakkotilaan siten, että ne päästään tulevaisuudessa huoltamaan. ÄV2 TF1 ÄV4 ÄV3 PF1 ÄV1 kair elegance 14 kair elegance cool 3.3 tf1 tuloilmapuhallin pf1 poistoilmapuhallin äv1 poistoilman äänenvaimennin, esim. klt-16-1 äv2 tuloilman äänenvaimennin, esim. klt-16-1 äv3 kiertoilman äänenvaimennin, esim. klt-1-6 äv4 tuloilman äänenvaimennin, esim. klt-16-6 KAIR elegance 14 ASENNETTUNA Jäähdytysyksikkö asennetaan tai voidaan myöhemmin asentaa ilmastointikojeen alle ilmatorniksi. elegance cool -jäähdytysyksikön liittäminen ei tarvitse kanavointia. Lämmöntalteenotto ja jäähdytys ovat yhtenä toimivana kokonaisuutena. ÄV2 TF1 ÄV4 ÄV3 kair elegance cool 3.3 PF1 ÄV1 tf1 tuloilmapuhallin pf1 poistoilmapuhallin äv2 poistoilman äänenvaimennin, esim. klt-16-1 äv4 tuloilman äänenvaimennin, esim. klt-16-1 äv3 kiertoilman äänenvaimennin, esim. klt-1-6 äv4 tuloilman äänenvaimennin, esim. klt-16-6 kair elegance 14 LÄMMÖNTALTEEOTTOKOJE JA JÄÄHDYTYSYKSIKKÖ RINNAKKAIN Jäähdytysyksikkö on mahdollista sijoittaa myös lämmöntalteenottokojeen viereen, jos ilmastointikojeen alla ei ole tilaa jäähdytysyksikölle. Molempiin kojeisiin tulee omat asennuslevyt ja kojeiden yhdistäminen tehdään kanavoinnilla. Suunnittelussa on huomioitava kanavoidun jäähdytysyksikön suurempi painehäviö.
4 KAIR elegance 14 KAIR elegance 14 Ilmamääräkäyrät poistoilmamäärä...uutta PUHTAUTTA Elegancen suodattimet ovat aivan uudessa kokoluokassa. Ennennäkemättömän kookkaat suodattimet takaavat pienen painehäviön ja pitkät vaihtovälit. Isojen suodattimien ansiosta tulo- ja poistoilmamäärät pysyvät säädetyissä arvoissa. Hienosuodattimelle vaihtoehdoksi löytyy KAIRin tapaan sähkösuodatin....uutta ENERGIA- TALOUDELLISUUTTA Elegancessa on tehokas lämmöntalteenotto. Koko kojeen syvyinen lämmöntalteenottokenno takaa hyvän hyötysuhteen. Automaattinen lämmöntalteenoton ohitus ja puutulisijojen lämmöntasaus kiertoilmalla ovat luonnollisesti vakiovarusteena. Uuden rakenteen ansiosta puhaltimet käyttävät vähän sähköä. Elegancen pienet sisäiset painehäviöt varmistavat hyvän ominaissähkötehon (SFP). Kiertoilmalla tasataan esim. takan ja leivinuunin antamaa lämpöä. PAINE KANAVAAN, Pa PAINE KANAVAAN, Pa Tehot ilmoitettu tulo- ja poistopuhaltimien verkosta ottamalla yhteisteholla ILMAN TILAVUUSVIRTA, dm³/s Poistoilmamääräkäyrien paksunnetulla alueella ominaissähköteho SFP alle 2,5 kw/(m³/s). Tuloilmamäärä 1 %:a pienempi kuin poistoilmamäärä. tuloilmamäärä ILMAN TILAVUUSVIRTA, dm³/s Tuloilman hienosuodatin EU7 kiertoilmamäärä 4
5 VARUSTELUETTELO KAIR elegance 14 + lämmöntalteenotto (ristivirtaus) + jälkilämmitys sähköllä (SP-malli) 17 W + jälkilämmitys vedellä (VP-malli) 52 W, 6/4 C,,6 l/s 1) 315 W, 35/28 C,,11 l/s 1) 315 W, 28/23 C,,16 l/s + automaattinen lämmöntalteenoton ohitus + tuloilman esisuodatin (EU3) + poistoilman esisuodatin (EU3) + tuloilman hienosuodatin (EU7) + kondenssivesiallas ruostumatonta terästä + kondenssivesiyhde+letku + kattoasennuslevy + nopeuden kauko-ohjauskytkin (KO-kytkin) + paineentasaustoiminto liesituulettimen ja keskuspölynimurin virtaustunnistimelta + ylipaineautomatiikka helpottaa tulisijojen syttymistä + tuloilmapuhallin (KAIR PU-KA) (ulkopuolinen) + poistoilmapuhallin (KAIR PU-KA) (ulkopuolinen) 1) kytketään jakotukilta omaksi piiriksi lisävarusteet + jäähdytysyksikkö KAIR elegance cool 3.3 (kojeen alle) + sähkösuodatin (kojeeseen) + maakylmäpatteri (kojeeseen) + maakylmän säätöryhmä (ulkopuolinen) + liesituulettimen virtaustunnistin (ulkopuolinen) + keskuspölynimurin virtaustunnistin (ulkopuolinen) + kosteusanturilla varustettu venttiili (ulkopuolinen) kosteudenpoiston tehostukseen + vesipatterin termostaattiventtiili (-VP mallissa) (ulkopuolinen) Kosteusanturiventtiili 334 Tulo-/poistoilmapuhallin Sähkösuodatin MAAKYLMÄ Kesällä maajäähdytyksessä hyödynnetään maalämmön keruuliuosta talon viilentämiseen. Maajäähdytystä voidaan käyttää kohteissa, joissa on maalämpö porakaivolla. Maakylmäpatteri sijoitetaan elegancessakin edelleen KAIRin tapaan lämmöntalteenottokojeen sisään. Tällöin kanavapattereille tavanomaisia kanaviston kondenssivesiongelmia ei pääse syntymään. Patterille tiivistyvä kondenssivesi johdetaan turvallisesti kojeen kondenssivesialtaan kautta viemäriin. Elegancen maakylmäpatteri on asennettavissa myös jälkeenpäin. KAIR elegance 14 -MAAKYLMÄPATTERIN TEHO JA PAINEHÄVIÖ MAAKYLMÄN KYTKENTÄKAAVIO JÄÄHDYTYSTEHO, kw 2,5 2 1,5 1,5 Teho Painehäviö ILMAMÄÄRÄ, l/s T TV1 ILMASTOINTIKOJE KAIR elegance-vp LY + TV3 M TV2 M JÄ - MAALÄMPÖ- PUMPPU P2 M P1 Jäähdytyspatterille tulevan ilman lämpötila 26 C / 5% Liuoksen lämpötila 4/7 C Liuosmäärä.11 l/s Liuoksen painehäviö 14 kpa M 5

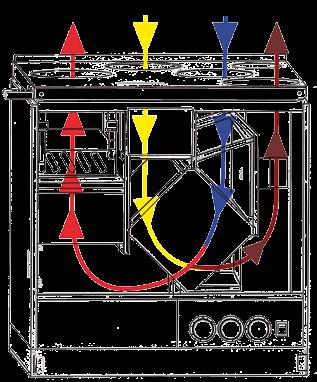

6 TOIMINTAKAAVIO KAIR elegance 14 SÄHKÖPATTERI (SP) KAIR elegance 14-SP Kojeen nopeutta ohjataan erillisestä kauko-ohjauskytkimestä. Kojeen käydessä LTO:n ohitustermostaatti T1 ohjaa LTO:n ohituspeltiä ulkolämpötilan mukaan siten, että ulkolämpötilan laskiessa asetusarvon (+15 C) alapuolelle ulkoilma tulee LTO:n kautta. Lämpöä siirtyy poistoilmasta ulkoa tulevaan ilmaan. Tuloilmatermostaatti T3 ohjaa sähkölämmittimen tehoa pitäen tuloilman lämpötilan asetusarvossa. Takkakytkimellä sekä liesituulettimen ja keskuspölynimurin paineentasauskytkimellä ohjataan kojeen tuloilmapuhallin isommalle ja poistoilmapuhallin pienemmälle nopeudelle. Kytkimien liitäntävalmius on kojeessa vakiona. LTO:n huurteenestotermostaatin T2 lämpötilan laskiessa asetusarvon (+3 C) alapuolelle ulkoilma tulee LTO:n ohi. Sähkölämmittimen LY ympäristön lämpötilan noustessa yli +9 C:een, ylikuumenemissuoja TY laukeaa ja lämmitin kytkeytyy pois päältä. Ylikuumenemissuoja kuitataan käsin lämmittimen jäähdyttyä. ÄÄNIARVOT, KAIR elegance 14 Äänitiedot oktaavikaistoittain, kanavapuhallin d= mm TULO poisto Oktaavikaistat (keskitaajuus Hz) Ilmamäärä k 2k 4k 8k l/s V Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) Jännite IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) ) Valmistaja Fläkt Woods Oy 2) Valmistaja Fläkt Woods Oy, LVI-nro

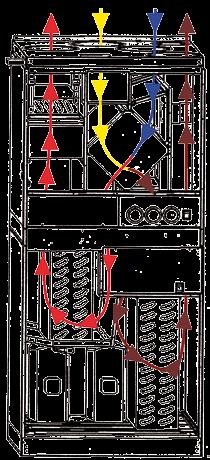

7 TOIMINTAKAAVIO KAIR elegance 14 VESIPATTERI (VP) KAIR elegance 14-VP Kojeen nopeutta ohjataan erillisestä kauko-ohjauskytkimestä. Kojeen käydessä LTO:n ohitustermostaatti T1 ohjaa LTO:n ohituspeltiä ulkolämpötilan mukaan siten, että ulkolämpötilan laskiessa asetusarvon (+15 C) alapuolelle ulkoilma tulee LTO:n kautta. Lämpöä siirtyy poistoilmasta ulkoa tulevaan ilmaan. Tuloilman termostaattiventtiili TV1 säätää veden virtausta siten, että tuloilman lämpötila pysyy vakiona. Takkakytkimellä sekä liesituulettimen ja keskuspölynimurin paineentasauskytkimellä ohjataan kojeen tuloilmapuhallin isommalle ja poistoilmapuhallin pienemmälle nopeudelle. Kytkimien liitäntävalmius on kojeessa vakiona. Lto:n huurteenestotermostaatin T2 lämpötilan laskiessa asetusarvon (+3 C) alapuolelle ulkoilma tulee LTO:n ohi. Vesipatterin jäätymissuojatermostaatin T3 lämpötilan laskiessa alle asetusarvon (+1 C) koje pysähtyy ovi Toimintakaaviot DWG-muodossa osoitteesta 7
8 ...MUUNNELTAVUUTTA Elegancea on helppo täydentää asiakkaiden tarpeiden mukaan. Viilennys voidaan toteuttaa joko kojeen alle integroitavalla elegance cool yksiköllä tai maalämmön keruuliuosta hyödyntävällä jäähdytyspatterilla. Lämmöntalteenottokojeen alapuolelle sijoitettava jäähdytysyksikkö voidaan helposti asentaa myös jälkeenpäin. Kiinnikkeet jäähdyttimelle ovat valmiina lämmöntalteenottokojeessa. KAIR elegance 14 + elegance cool 3.3 KAIR elegance 14 ja cool 3.3 ILMAMÄÄRÄKÄYRÄT 3 poistoilmamäärä PAINE KANAVAAN, Pa Tehot ilmoitettu tulo- ja poistopuhaltimien verkosta ottamalla yhteisteholla ILMAN TILAVUUSVIRTA, dm³/s tuloilmamäärä...uutta VIILEYTTÄ KAIRin jäähdytysratkaisuissa jäähdytys on integroitu ilmanvaihtoon. Jäähdytetty ilma kuljetetaan talon ilmanvaihtokanavia pitkin. Näin saadaan jäähdytettyä koko koti. Järjestelmässä ei tarvita erillistä ulkoyksikköä. Kaikki jäähdytyksen komponentit sijaitsevat yhdessä kojeessa sisätiloissa. Jäähdytysyksiköiden pattereille (lauhdutin ja höyrystin) menevä ilma on suodatettu, mikä estää pattereiden likaantumisen, vähentää huollon tarvetta ja takaa jäähdytyksen toimintavarmuuden. PAINE KANAVAAN, Pa ILMAN TILAVUUSVIRTA, dm³/s Poistoilmamääräkäyrien paksunnetulla alueella ominaissähköteho SFP alle 2,5 kw/(m³/s). Tuloilmamäärä 1 %:a pienempi kuin poistoilmamäärä Tuloilman hienosuodatin EU7 kiertoilmamäärä 8
9 VARUSTELUETTELO KAIR elegance 14 + lämmöntalteenotto (ristivirtaus) + jälkilämmitys sähköllä (SP-malli) 17 W + jälkilämmitys vedellä (VP-malli) 52 W, 6/4 C,,6 l/s 1) 315 W, 35/28 C,,11 l/s 1) 315 W, 28/23 C,,16 l/s + automaattinen lämmöntalteenoton ohitus + jäähdytys kahdella kompressorilla jäähdytysteho n. 3,3 kw + tuloilman esisuodatin (EU3) + poistoilman esisuodatin (EU3) + tuloilman hienosuodatin (EU7) + kondenssivesiallas ruostumatonta terästä + kondenssivesiyhde+letku + kattoasennuslevy + nopeuden kauko-ohjauskytkin (KO-kytkin) + paineentasaustoiminto liesituulettimen ja keskuspölynimurin virtaustunnistimelta + ylipaineautomatiikka helpottaa tulisijojen syttymistä + tuloilmapuhallin (KAIR PU-KA) (ulkopuolinen) + poistoilmapuhallin (KAIR PU-KA) (ulkopuolinen) + jäähdytystermostaatti 1) kytketään jakotukilta omaksi piiriksi lisävarusteet + jäähdytysyksikkö KAIR elegance cool 3.3 (kojeen alle) + sähkösuodatin (kojeeseen) + liesituulettimen virtaustunnistin (ulkopuolinen) + keskuspölynimurin virtaustunnistin (ulkopuolinen) + kosteusanturilla varustettu venttiili (ulkopuolinen) kosteudenpoiston tehostukseen + äänenvaimentimet (ulkopuolinen) + vesipatterin termostaattiventtiili (VP malli) (ulkopuolinen) Kosteusanturiventtiili 334 Tulo-/poistoilmapuhallin (KAIR PU-KA) Sähkösuodatin MITTATIEDOT JA TOIMINTAPERIAATE tekniset tiedot 4 4 malli kair elegance cool Jäähdytysteho (26 C / 5%) Tuloilman lämpötilan pudotus Ottoteho Käyntivirta Syöttösulake Jännite/ Taajuus Kondenssivesiallas Kylmäaine Kylmäainemäärä 3,3kW (13 l/s) n. 14 C (13 l/s) 1,4 kw 7,6 A 1 x 16 A 5 Hz / 23 V Ruostumaton teräs R134a 1,5kg ovi
10 TOIMINTAKAAVIO KAIR elegance 14 -VESIPATTERI (VP) + cool 3.3 sähkön syöttö sähkökytkentärasia t1 t2 ilmastointikojeen t3 sähkö- ja ohjauskeskus jäähdyttimen sähkö- ja ohjauskeskus es es t4 t5 ko1 ko2 jäähdytysyksikön toimitusraja tv1 t pf1 + äv1 la1 hö1 lp ly äv4 tf1 äv2 m fg1 + ls + fg3 äv3 s1 s2 s3 s4 s1= kauko-ohjauskytkin s2= takkakytkin s3= liesituulettimen paineentasauskytkin s4= keskuspölynimurin paineentasauskytkin s5= jäähdytyksen ohjausyksikkö (käyttökytkin ja lämpötilamittaus) s6 fg1 : sähköurakka : kytketään tarvittaessa ms1 ilmanvaihtokojeen toimitusraja ms2 KAIR elegance 14 -VP + cool 3.3 Kojeen nopeutta ohjataan erillisestä kaukoohjauskytkimestä. Kojeen käydessä LTO:n ohitustermostaatti T1 ohjaa LTO:n ohituspeltiä ulkolämpötilan mukaan siten, että ulkolämpötilan laskiessa asetusarvon (+15 C) alapuolelle ulkoilma tulee LTO:n kautta. Lämpöä siirtyy poistoilmasta ulkoa tulevaan ilmaan. Tuloilmantermostaattiventtiili TV1 säätää veden virtausta siten, että tuloilman lämpötila pysyy vakiona. Takkakytkimellä sekä liesituulettimen ja keskuspölynimurin paineentasauskytkimellä ohjataan kojeen tuloilmapuhallin isommalle ja poistoilmapuhallin pienemmälle nopeudelle. Kytkimien liitäntävalmius on kojeessa vakiona. Lto:n huurteenestotermostaatin T2 lämpötilan laskiessa asetusarvon (+3 C) alapuolelle ulkoilma tulee LTO:n ohi. Vesipatterin jäätymissuojatermostaatin T3 lämpötilan laskiessa alle asetusarvon (+1 C) koje pysähtyy. Jäähdytystä ohjataan huonesäätimestä. Ilmastointikoje ohjautuu jäähdytysaikana maksiminopeudelle. Tuloilman minimirajoitustermostaatti T4 sammuttaa ensin toisen kompressorin KO2 (+16 C). Jos tuloilman lämpötila laskee vielä alemmaksi, sammuttaa termostaatti T5 myös toisen kompressorin KO1 (+14 C). 11
11 TOIMINTAKAAVIO KAIR elegance 14 -SÄHKÖPATTERI (SP) + cool 3.3 sähkön syöttö sähkökytkentärasia t1 t2 ilmastointikojeen t3 sähkö- ja ohjauskeskus jäähdyttimen sähkö- ja ohjauskeskus es es t4 t5 ko1 ko2 jäähdytysyksikön toimitusraja ty pf1 + äv1 la1 hö1 lp ly äv4 tf1 äv2 m fg1 + ls + fg3 äv3 s1 s2 s3 s4 s1= kauko-ohjauskytkin s2= takkakytkin s3= liesituulettimen paineentasauskytkin s4= keskuspölynimurin paineentasauskytkin s5= jäähdytyksen ohjausyksikkö (käyttökytkin ja lämpötilamittaus) s6 fg1 : sähköurakka : kytketään tarvittaessa ms1 ilmanvaihtokojeen toimitusraja ms2 KAIR elegance 14 -SP + cool 3.3 Kojeen nopeutta ohjataan erillisestä kaukoohjauskytkimestä. Kojeen käydessä LTO:n ohitustermostaatti T1 ohjaa LTO:n ohituspeltiä ulkolämpötilan mukaan siten, että ulkolämpötilan laskiessa asetusarvon (+15 C) alapuolelle ulkoilma tulee LTO:n kautta. Lämpöä siirtyy poistoilmasta ulkoa tulevaan ilmaan. ÄÄNIARVOT, KAIR elegance 14 + cool 3.3 Äänitiedot oktaavikaistoittain, kanavapuhallin d= mm Oktaavikaistat (keskitaajuus Hz) k 2k 4k 8k l/s V Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) Ilmamäärä Jännite Tuloilmatermostaatti T3 ohjaa sähkölämmittimen tehoa pitäen tuloilman lämpötilan asetusarvossa. Takkakytkimellä sekä liesituulettimen ja keskuspölynimurin paineentasauskytkimellä ohjataan kojeen tuloilmapuhallin isommalle ja poistoilmapuhallin pienemmälle nopeudelle. Kytkimien liitäntävalmius on kojeessa vakiona. Lto:n huurteenestotermostaatin T2 lämpötilan laskiessa asetusarvon (+3 C) alapuolelle ulkoilma tulee LTO:n ohi. Sähkölämmittimen LY ympäristön lämpötilan noustessa yli +9 C:een, ylikuumenemissuoja TY laukeaa ja lämmitin kytkeytyy pois päältä. Ylikuumenemissuoja kuitataan käsin lämmittimen jäähdyttyä. Jäähdytystä ohjataan huonesäätimestä. Ilmastointikoje ohjautuu jäähdytysaikana maksiminopeudelle. Tuloilman minimirajoitustermostaatti T4 sammuttaa ensin toisen kompressorin KO2 (+16 C). Jos tuloilman lämpötila laskee vielä alemmaksi, sammuttaa termostaatti T5 myös toisen kompressorin KO1 (+14 C). TULO poisto ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) Puhallin, db(a) IV-koje vaimennnus ÄV, KLT ) Kanavaan, db(a) ) Valmistaja Fläkt Woods Oy, LVI-nro 2) Valmistaja Fläkt Woods Oy, LVI-nro
12 kair - kaikkiin tiloihin KAIR elegance dm³/s, 12 Pa KAIR elegance cool 3.3 Kompressorijäähdytin lisävaruste KAIR elegance-kojeisiin. KAIR comfort KAIR comfort 1 1 dm³/s, 15 Pa KAIR comfort dm³/s, 15 Pa KAIR comfort dm³/s, 15 Pa KAIR comfort dm³/s, 15 Pa SÄHKÖ- TIEDOT kair elegance 14-sp kair elegance 14-vp 1) kair elegance 14-sp + kair cool 3.3 syöttö sulake 16 A (1 A) 2) 6 A 16 A 16 A ottovirta 9 A 1,6 A 9 A 8,5 A kair elegance 14-vp + kair cool 3.3 ottoteho 27 W 37 W 27 W 25 W jännite/taajuus 23 V / 5 Hz 23 V / 5 Hz 23 V / 5 Hz 23 V / 5 Hz sähköjälkilämmitys 1,7 kw 1,7 kw jäähdytyksen ottoteho 1,55 kw 1,55 kw johdotukset: syöttö MMJ 3x2,5 S MMJ 3x1,5 S MMJ 3x2,5 S MMJ 3x2,5 S kauko-ohjauskytkin MMO 7x1,5 tuloilmapuhallin poistoilmapuhallin takkakytkin liesituulettimen paineentasaus keskuskpölynimurin paineentasaus MMJ 3x1,5 S MMJ 3x1,5 S MMJ 3x1,5 S MMJ 3x1,5 S MMJ 3x1,5 S jäähdytyksen huonetermostaatti 3) MMJ 3x1,5 S 4) MMJ 3x1,5 S 4) MMJ 3x1,5 S MMJ 3x1,5 S 1) jos halutaan varautua mahdolliseen jäähdytysyksikköön, käytetään tietoja kair elegance 14-vp + cool 3,3 2) 16 A syöttöön voidaan kytkeä jälkeenpäin jäähdytysyksikkö kair elegance cool A syöttöön voidaan kytkeä ainoastaan lämmöntalteenottokoje kair elegance 14 3) termostaatti toimitetaan jäähdytysyksikön mukana 4) Kaapeli vedetään valmiiksi jos varaudutaan jälkeenpäin asennettavaan jäähdytysyksikköön KAIR elegance cool 3.3 KAIR cool Kompressorijäähdytin lisävaruste KAIR comfort -kojeisiin KANAVALÄHDÖT KAIR elegance 14 -R KAIR elegance 14 -L KAIR control KAIR control 36 1 dm³/s, 15 Pa KAIR control dm³/s, 15 Pa KAIR control dm³/s, 15 Pa KAIR control dm³/s, 15 Pa KAIR variant KAIR variant dm³/h,22-,5 dm³/s Toimistot, koulut, työtilat, ravintolat... 1 = Tuloilma Ø16 2 = Poistoilma Ø16 3 = Ulkoilma Ø16 4 = Jäteilma Ø16 5 = Kiertoilma Ø1 6 = Jälkilämmitys meno Ø15 Cu 7 = Jälkilämmitys paluu Ø15 Cu KAIR power KAIR power 3 3 m³/h,8 m³/s KAIR power 5 5 m³/h 1,4 m³/s KAIR power 7 7 m³/h 2, m³/s Toimistot, koulut, työtilat, ravintolat... VALITSE KAIR-ILMASTOINTI. OTA YHTEYTTÄ! Valmistus: Oy Pamon Ab Puurtajantie Hollola Puh , fax tekninentuki@pamon.fi Jälleenmyyjäsi: 12
VALLOX TSK. VALLOX TSK mallit R ja L
VALLOX TSK mallit R ja L 2 m 3 /h Puhallinkäyrät P = Poistoilmapuhallin T = Tuloilmapuhallin PUHALTIMET 180 W Suositeltava toiminta-alue PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä
LisätiedotAsennusohje KAIR elegance 140
Asennusohje KAIR elegance 140 Valmistaja Oy Pamon Ab Puurtajantie 3 15880 HOLLOLA puh 0424 9581 www.kair.fi Onnittelemme järkevästä päätöksestänne valita kotiinne KAIR-ilmastointi. KAIRinne asennus on
