1 KUPUKONEET DS40E DS50E ELECTRON 400 ELECTRON 400 CLEAN ELECTRON 500 ELECTRON 500 CLEAN ELECTRON 1000 G600 LP1S5 astianpesukoneet

2 Maahantuonti ja markkinointi VP-Service Oy PL KLAUKKALA GSM: PUH: (09) FAX: (09) Kiitämme uuden pesukoneemme hankkimisesta. Tämän vihkon sisältämät ohjeet on tarkoitettu varmistamaan koneen pitkä ikä ja hyvä toiminta. Noudata ohjeita huolellisesti. Kone on rakennettu uusinta tekniikkaa hyväksikäyttäen. Nyt on sinun vuorosi huolehtia laitteesta. Tyytyväisyytesi on paras palkkiomme. Sisällysluettelo Käyttöohjeet 3 1. Koneen asennus Koneen vastaanotto Vesiliitos Sähköliitos Huuhtelukirkasteannostelijan käyttö Pesuaineannostelijan asennus 6 2. Käyttöpaneeli ja symbolit Näppäinten perustoiminnot käytön aikana Näppäinten toiminnot ohjelmoinnin aikana 7 3. Ominaisuudet Yleiskuvaus 7 4. Koneen ohjelmointi Parametrien valinta Parametrien ohjelmointi 8 Taulukko Lämmön säätö Energiansäästö Thermo-Stop Vedentäyttö veden täytön esteitä Boilerin täyttö (paineistamattomat boilerit) boilerin täytön esteitä Pesuaineen täyttö Tyhjennyspumpun käyttö 11.1 Käsintyhjennys Automaattityhjennys Paineenkorotuspumppu (lisävaruste) Pesuohjelman valinta Peruskäyttö CLEAN WATER-toiminto Vakiopesuohjelma Pesuohjelman pysäyttäminen Pesuohjelman estyminen Pesuohjelman pysähtyminen Käyttäminen Pesuaineen käyttäminen Huuhtelukirkasteen käyttäminen H.A.C.P.P. ja hygieniastandardit Tyhjennyspumppu (lisävaruste vakiomalleissa, vakiona CLEAN WATER-malleissa) Paineenkorotuspumppu (lisävaruste) Kylmävesihuuhtelu (lisävaruste) Energiansäästötoiminto Thermostop-toiminto Ylläpito Perusylläpito Erityishuolto Ympäristö Pakkaus Ekologia Koneen ympäristöystävällinen ja taloudellinen käyttö HÄLYTYKSET JA VIKOJENETSINTÄ Vianetsintä Vian ilmoittaminen Hälytysten ja vikailmoitusten peruutus Boilerin ylikuumenemishälytys Ongelmanratkaisu 24 2

3 Käyttöohjeet Käyttäjälle Huom. Säilytä tämä käyttöohje myöhempää tarvetta varten. Jos kone myydään edelleen, toimita ohje koneen mukana uudelle omistajalle, että hän pystyy käyttämään konetta oikein ja turvallisesti. Ohjeet on luettava huolellisesti ennen koneen asennusta ja käyttöönottoa. Nämä ohjeet on tuotettu direktiivin 73/72 ja standardien EN ja mukaisesti. - VAIN ASIANMUKAISET LUVAT OMAAVA AMMATTITAITOINEN HENKILÖ SAA TEHDÄ KONEEN SÄHKÖ- JA VESIJÄRJESTELMIÄ KOSKEVIA TÖITÄ. - Konetta saavat käyttää vain aikuiset. Kone on tarkoitettua ammattikäyttöön, asianmukaisesti käyttöön koulutettujen henkilöiden käytettäväksi. Laitteen asennus- ja huoltotyöt on teetettäva asianmukaisen ammattitaidon omaavalla henkilöllä. Valmistaja ei vastaa koneen väärästä käytöstä, ylläpidosta tai korjaamisesta johtuvista vahingoista. - Pidä koko ajan kuvun kahvasta kiinni kuvun nostamisen ja laskun yhteydessä. - Varmista, että konetta ei ole asetettu sähköjohtojen tai vesiletkujen päälle. Säädä kone vaakasuoraan säätöjalkojen avulla. - Astianpesukone on tarkoitettu lautasten, lasien, tarjottimien ja pienten ruoanlaittovälineiden pesuun. Muuta käyttöä ei pidetä koneelle asianmukaisena. Koneella EI SAA pestä bensiiniin tai maaliin, teräs tai rautajäämiin tms. aineisiin tahriutuneita astioita, hauraita esineitä tai astioita, jotka eivät kestä konepesua. - Älä käytä syövyttäviä puhdistusaineita, liuottimia tai klooripohjaisia pesuaineita koneen puhdistamiseen. - Älä nosta koneen luukkua pesun aikana. Koneessa on turvakytkin, joka pysäyttää pesun jos luukku avataan. Kytke aina koneesta virta pois päältä ja tyhjennä säiliö ennen koneen sisäosien puhdistusta tms. laitteen sisällä tapahtuvaa huoltotoimenpidettä. - Käytön jälkeen suositellaan koneen kytkemistä pois päältä ja virran katkaisua seinäkytkimestä. Sulje koneen vesihana. - Käyttäjä ei saa korjata/huoltaa konetta itse. - Teetä huolto- ja korjaustyöt valtuutella huoltajalla. Käytä korjauksissa vain alkuperäisiä osia, muiden osien käyttäminen aiheuttaa koneen takuun raukeamisen ja valmistajan vastuun loppumisen. - Tärkeitä ohjeita koneen käyttöön: 1) Älä koske koneeseen kädet tai jalat märkinä. 2) Älä ikinä käytä konetta paljain jaloin. 3) Älä asenna konetta paikkaan, jossa siihen voi kohdistua vesisuihkuja. - Kone on asennettava sopiviin tiloihin, sopivat käyttölämpötilat +5ºC.. +35ºC. HUOM! Koneen valmistaja ei vastaa vahingoista, jotka johtuvat ed. ohjeiden noudattamatta jättämisestä. HUOM: ODOTA VÄH. 10 MINUUTTIA VIRRAN KATKAISUSTA ENNEN KONEEN SISÄPUOLISTA PUHDISTAMISTA. 3 VAROITUS: ÄLÄ TYÖNNÄ KÄTTÄ KONEEN SISÄLLE TAI KOSKE SÄILIÖN POHJAOSAA KUN KONE ON KÄYNNISSÄ TAI KUUMA.

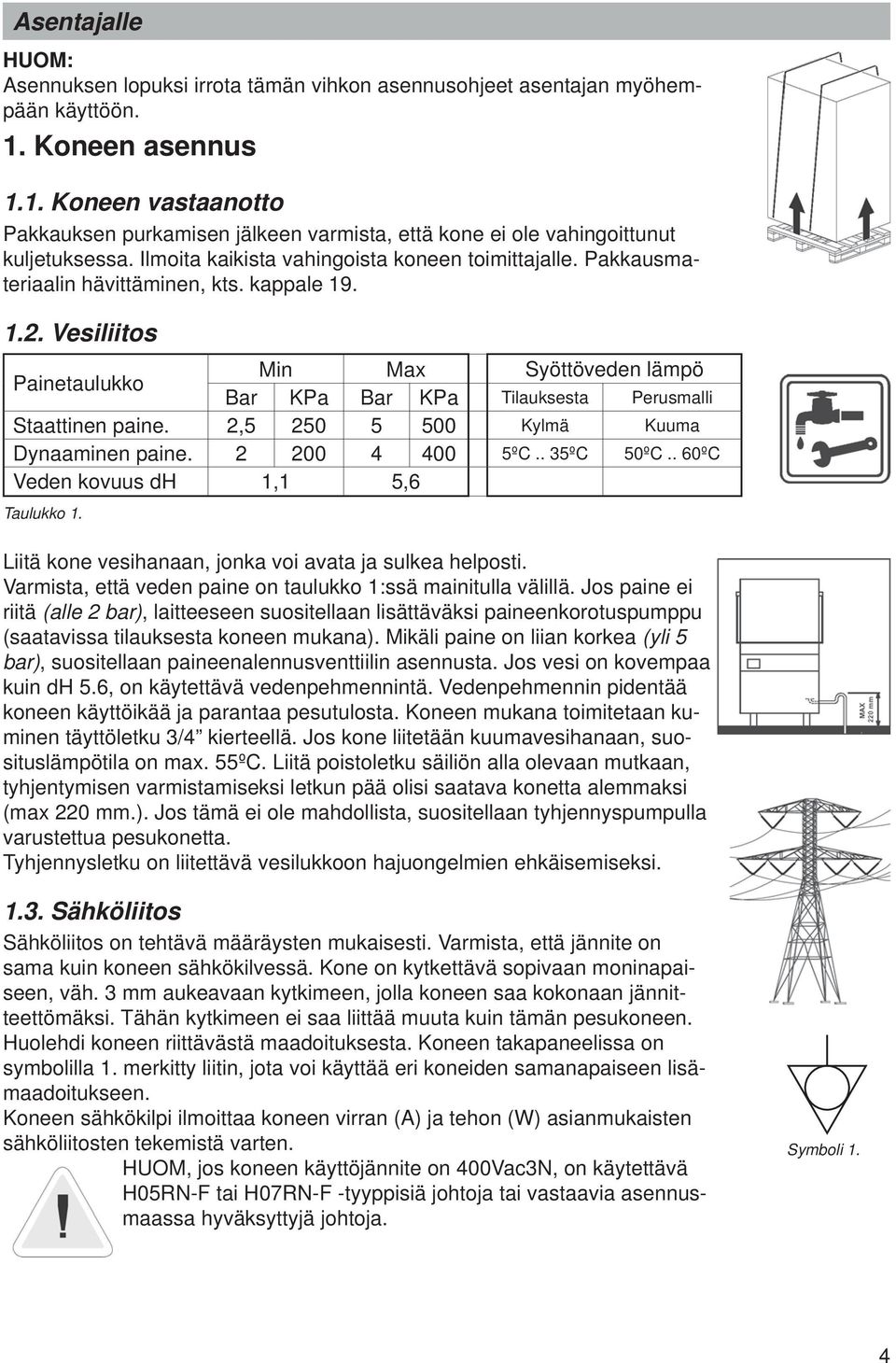

4 Asentajalle HUOM: Asennuksen lopuksi irrota tämän vihkon asennusohjeet asentajan myöhempään käyttöön. 1. Koneen asennus 1.1. Koneen vastaanotto Pakkauksen purkamisen jälkeen varmista, että kone ei ole vahingoittunut kuljetuksessa. Ilmoita kaikista vahingoista koneen toimittajalle. Pakkausmateriaalin hävittäminen, kts. kappale Vesiliitos Painetaulukko Min Max Syöttöveden lämpö Bar KPa Bar KPa Tilauksesta Perusmalli Staattinen paine. 2, Kylmä Kuuma Dynaaminen paine ºC.. 35ºC 50ºC.. 60ºC Veden kovuus dh 1,1 5,6 Taulukko 1. Liitä kone vesihanaan, jonka voi avata ja sulkea helposti. Varmista, että veden paine on taulukko 1:ssä mainitulla välillä. Jos paine ei riitä (alle 2 bar), laitteeseen suositellaan lisättäväksi paineenkorotuspumppu (saatavissa tilauksesta koneen mukana). Mikäli paine on liian korkea (yli 5 bar), suositellaan paineenalennusventtiilin asennusta. Jos vesi on kovempaa kuin dh 5.6, on käytettävä vedenpehmennintä. Vedenpehmennin pidentää koneen käyttöikää ja parantaa pesutulosta. Koneen mukana toimitetaan kuminen täyttöletku 3/4 kierteellä. Jos kone liitetään kuumavesihanaan, suosituslämpötila on max. 55ºC. Liitä poistoletku säiliön alla olevaan mutkaan, tyhjentymisen varmistamiseksi letkun pää olisi saatava konetta alemmaksi (max 220 mm.). Jos tämä ei ole mahdollista, suositellaan tyhjennyspumpulla varustettua pesukonetta. Tyhjennysletku on liitettävä vesilukkoon hajuongelmien ehkäisemiseksi Sähköliitos Sähköliitos on tehtävä määräysten mukaisesti. Varmista, että jännite on sama kuin koneen sähkökilvessä. Kone on kytkettävä sopivaan moninapaiseen, väh. 3 mm aukeavaan kytkimeen, jolla koneen saa kokonaan jännitteettömäksi. Tähän kytkimeen ei saa liittää muuta kuin tämän pesukoneen. Huolehdi koneen riittävästä maadoituksesta. Koneen takapaneelissa on symbolilla 1. merkitty liitin, jota voi käyttää eri koneiden samanapaiseen lisämaadoitukseen. Koneen sähkökilpi ilmoittaa koneen virran (A) ja tehon (W) asianmukaisten sähköliitosten tekemistä varten. HUOM, jos koneen käyttöjännite on 400Vac3N, on käytettävä H05RN-F tai H07RN-F -tyyppisiä johtoja tai vastaavia asennusmaassa hyväksyttyjä johtoja. Symboli 1. 4

5 Asentajalle Kolmevaihevirtakoneissa varmista pumpun pyörimissuunta. Käynnistä kone ja kalibroi tarvittaessa pesuaineannostelija seuraavasti. 1) Kytke virta seinäkytkimestä ja avaa vesihana. 2) Käynnistä kone kytkimestä B (kts kappale 2). Vihreä LED-valo syttyy. 3) Kone alkaa täyttyä vedellä (TÄRKEÄÄ: Älä avaa kupua) 4) Kun säiliö on täyttynyt, boilerin ja säiliön lämmitys alkaa. 5) Kone on valmis pesemään. HUOM: Jos vesihana on suljettu tai täyttö kestää liian kauan, kone voi mennä "säiliön täyttöongelma"-virhetilaan (ohjelmointiparametri (B)), jolloin ruudulle tulee häiriökoodi (3). Kuva Huuhtelukirkasteannostelijan käyttö Annostelijan käyttövoimana on paine-ero huuhteluveden ja pesupumpun tuottaman paineen välillä. Vesiliitos: 1) Liitä annostelija letkukiinnikkeestään (A) pumppuun koneeseen kytketyllä kumiletkulla (pumpun paine). 2) Liitä musta kumiletku annostelijan ulostuloon (B) ja boilerin lähellä olevaan liittimeen (injektori). 3) Liitä vihreä imuletku liittimeen (C) ja varmista, että imusuodatin + paino ovat kunnolla kiinni letkussa. Annostelijan täyttäminen: Annostelijan voi täyttää joko käynnistämällä kone ja ajamalla muutama pesuvuoro tai paina säätöruuvia (D) pesun aikana. Voit myös painaa ruuvia (D) ja avata ja sulkea kupua, silloin pumppu täyttyy nopeammin. Säätäminen: Annostelija ottaa jokaisella huuhtelukerralla 0-4 ml kirkastetta. Letkussa määrä on 0-30 cm. Kiertämällä säätöruuvi (D) täysin sisään (myötäpäivään), annostus on minimissään, täysin auki käännettynä saadaan maksimiannostus. Koko säätöalue on. n 20 ruuvin kierrosta. Oikean annostuksen valintaa varten lue kappale Jokainen ruuvin (D) kierros muuttaa letkusta vedettävää kirkastemäärää n. 1,6 cm / n. 0,2 ml. (n. 0,21 g jos kirkasteen ominaispaino on 1,05 g/ ml). Maksimi korkeusero huuhteluainesäiliön ja koneen pohjan välillä on 80 cm, suuremmilla korkeuseroilla annostelija ei toimi tarkoitetusti. Kuva 3. 5 ANNOSTELIJA ON SÄÄDETTY TEHTAALLA OTTAMAAN 5 CM PESUAINET- TA. KONEEN ASENNUKSEN YHTEYDESSÄ ANNOSTELIJA ON SÄÄDETTÄ- VÄ KIRKASTEEN TYYPIN JA VEDEN KOVUUDEN MUKAAN SOPIVAKSI.

6 Asentajalle Ongelma Kirkasteletkusta palautuu vettä huuhteluainesäiliöön Annostelija ei ime kirkastetta. Korjaus Venttiili ei ole tiivis, koska siinä on vieraita esineitä. Puhdista venttiili ja varmista, että kirkastesuodatin on paikallaan. Varmista, että kirkastesäiliössä ei ole kiteytynyttä vanhaa kirkastetta. Vaihda venttiili tarvittaessa. a) Kuten ed. tarkista venttiili ja varmista, että syöttöveden paine ei ole alle 200 kpa. Lisää tarvittaessa määrää keskimmäisestä ruuvista. b) Tarkista kalvo ja männäntiiviste 10806, vaihda tarvittaessa alkuperäiseen varaosaan Pesuaineannostelijan asennus Sähköliitos Katso koneeseen liitettyä kytkentäkaaviota. Vesiliitos. a) Vesiliitosta varten tarvitaan Ø 12 mm reikä koneen takapaneeliin. Joissakin koneissa reikä on valmiina muovitulpalla peitettynä. b) Tee injektorille sopivan kokoinen reikä VEDENPINNAN YLÄ- PUOLELLE (kts. kuva 4). HUOM: Älä laita reikää ylivuotoputken lähelle jotta vältetään pesuaineen suihkuttaminen suoraan ylivuotoon. Asenna annostelija pystyyn niin, että letkut osoittavat alaspäin. Älä asenna annostelijaa jännitteisten osien yläpuolelle tai siten, että se voi häiritä suodattimia. c) Liitä injektori (C) sopivia tiivisteitä käyttäen. d) Liitä imuletku annostelijan imuliittimeen. (Kts kuva 4, kohta A) e) Liitä pesuaineen syöttöputki kuvan 4, kohta B mukaisesti pesuainepumppuun ja injektoriin. f) Aseta imuletku pesuainesäiliöön. g) Täytä annostelija ja siirry annostuksen säätämiseen. Annostuksen säätäminen Pesuaineannostelun voi säätää kuvan 5 mukaisesti ruuvitaltalla. Käännä se loppuun asti myötäpäivään, syötä kortin ohjelma ja säädä suihkutusaika (kts. taulukot 2 ja 3, sivut xxx, parametrit 15.) 2 cm pesuainetta on 0,25 ml, n. 3 g jos pesuaineen ominaispaino on 1,2 g/ml. Kts. myös kappale HUOM: ÄLÄ LAITA PESU- JA HUUHTELUAINELETKUJA RISTIIN, VÄÄRÄN AINEEN KÄYTTÄMINEN VOI RIKKOA ANNOSTELIJAN JA PESUKONE EI TOIMI HALUTUSTI. Kuva 4 Kuva 5 6

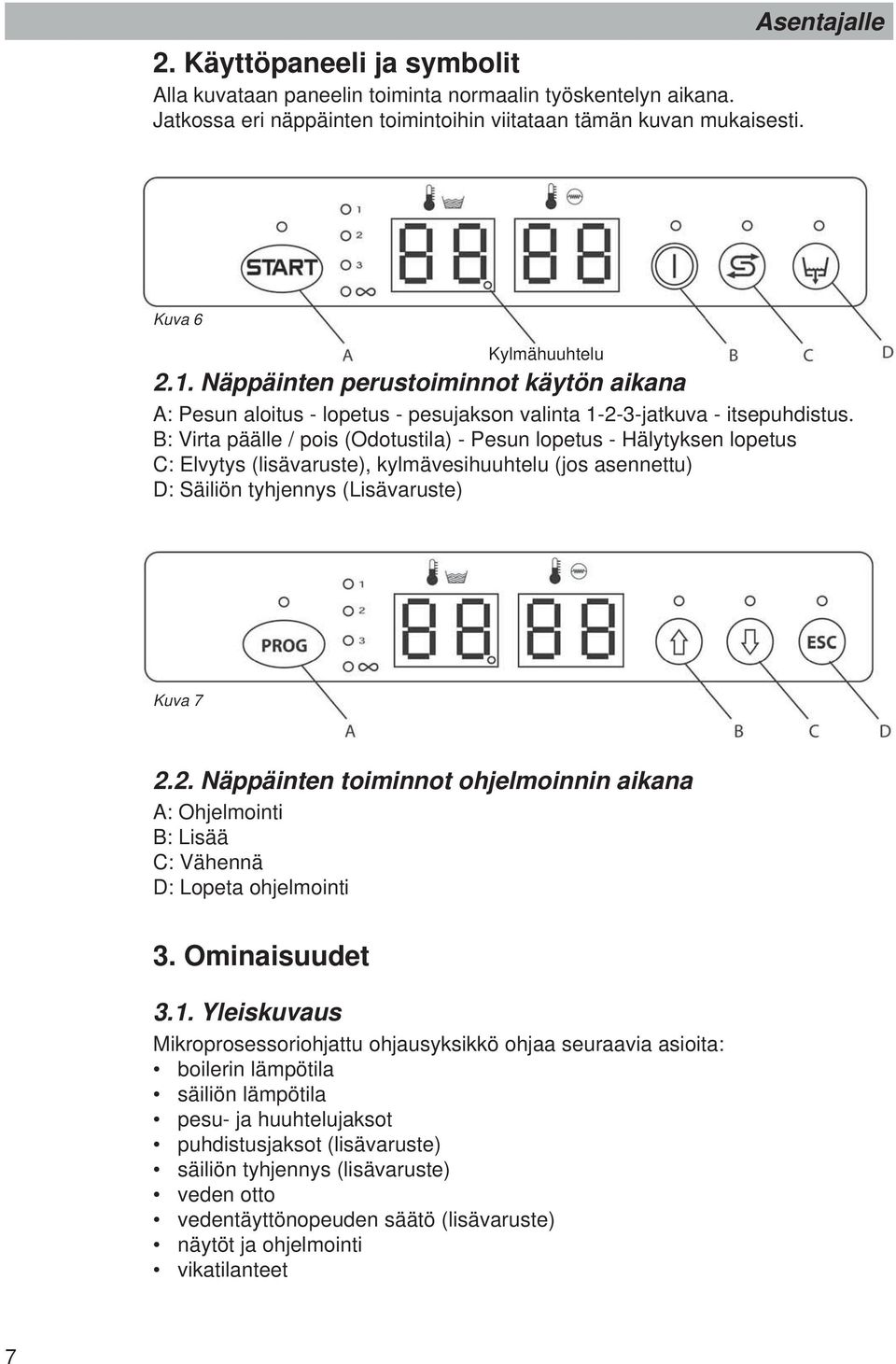

7 Asentajalle 2. Käyttöpaneeli ja symbolit Alla kuvataan paneelin toiminta normaalin työskentelyn aikana. Jatkossa eri näppäinten toimintoihin viitataan tämän kuvan mukaisesti. Kuva 6 Kylmähuuhtelu 2.1. Näppäinten perustoiminnot käytön aikana A: Pesun aloitus - lopetus - pesujakson valinta jatkuva - itsepuhdistus. B: Virta päälle / pois (Odotustila) - Pesun lopetus - Hälytyksen lopetus C: Elvytys (lisävaruste), kylmävesihuuhtelu (jos asennettu) D: Säiliön tyhjennys (Lisävaruste) Kuva Näppäinten toiminnot ohjelmoinnin aikana A: Ohjelmointi B: Lisää C: Vähennä D: Lopeta ohjelmointi 3. Ominaisuudet 3.1. Yleiskuvaus Mikroprosessoriohjattu ohjausyksikkö ohjaa seuraavia asioita: boilerin lämpötila säiliön lämpötila pesu- ja huuhtelujaksot puhdistusjaksot (lisävaruste) säiliön tyhjennys (lisävaruste) veden otto vedentäyttönopeuden säätö (lisävaruste) näytöt ja ohjelmointi vikatilanteet 7

8 Asentajalle 4. Koneen ohjelmointi Tämä kappale koskee elektronisella käyttöpaneelilla varustettuja malleja, sekä tavallisia, että "CLEAN WATER"-koneita, jotaka vaihtavat veden jokaisen pesukerran yhteydessä. Ohjelmoinnin aloitus: Paina nappeja A ja B n. viiden sekunnin ajan niin, että painat ensin kevyesti nappia B, näytölle tulee teksti "Key". Aseta käyttäjän salasanaksi "15" nuolilla. Hyväksy salasana napilla A. Jos salasana on oikein, pääset ohjelmoimaan. Muussa tapauksessa näytölle tulee viesti "Key Err". Konetta ei voi ohjelmoida pesun aikana, jos ohjelmointia yritetään silloin, näytölle tulee viesti "Err" n. 4 sek. ajaksi. Kone poistuu ohjelmointitilasta n. 20 sekunnissa jos mitään nappia ei paineta Parametrien valinta Ohjelmoinnin alussa ruudulle ilmestyy teksti "P". A-näppäintä toistuvasti painamalla voi valita halutun muutettavan parametrin numeron. (P1, P2.. P20). Tässä kohdassa on mahdollista: Valita nuolia -painamalla muutettava parametri. Nappia "A"-painamalla aloittaa ko. parametrin muuttaminen. Poistua ohjelmoinnista napilla "B" Parametrien ohjelmointi Ohjelmointitilassa näytöllä alkaa välkkyä "P" jas parametrin numero. Tässä kohdassa voi: Vaihtaa parametrin arvoa nuolilla. Vahvistaa valittu arvo ja siirtyä seuraavaan kohtaan painamalla nappia "A" Poistua parametrinohjelmoinnista muuttamatta arvoa painamalla nappia "D" Muutettavissa olevat parametrit ovat taulukossa 2. 8

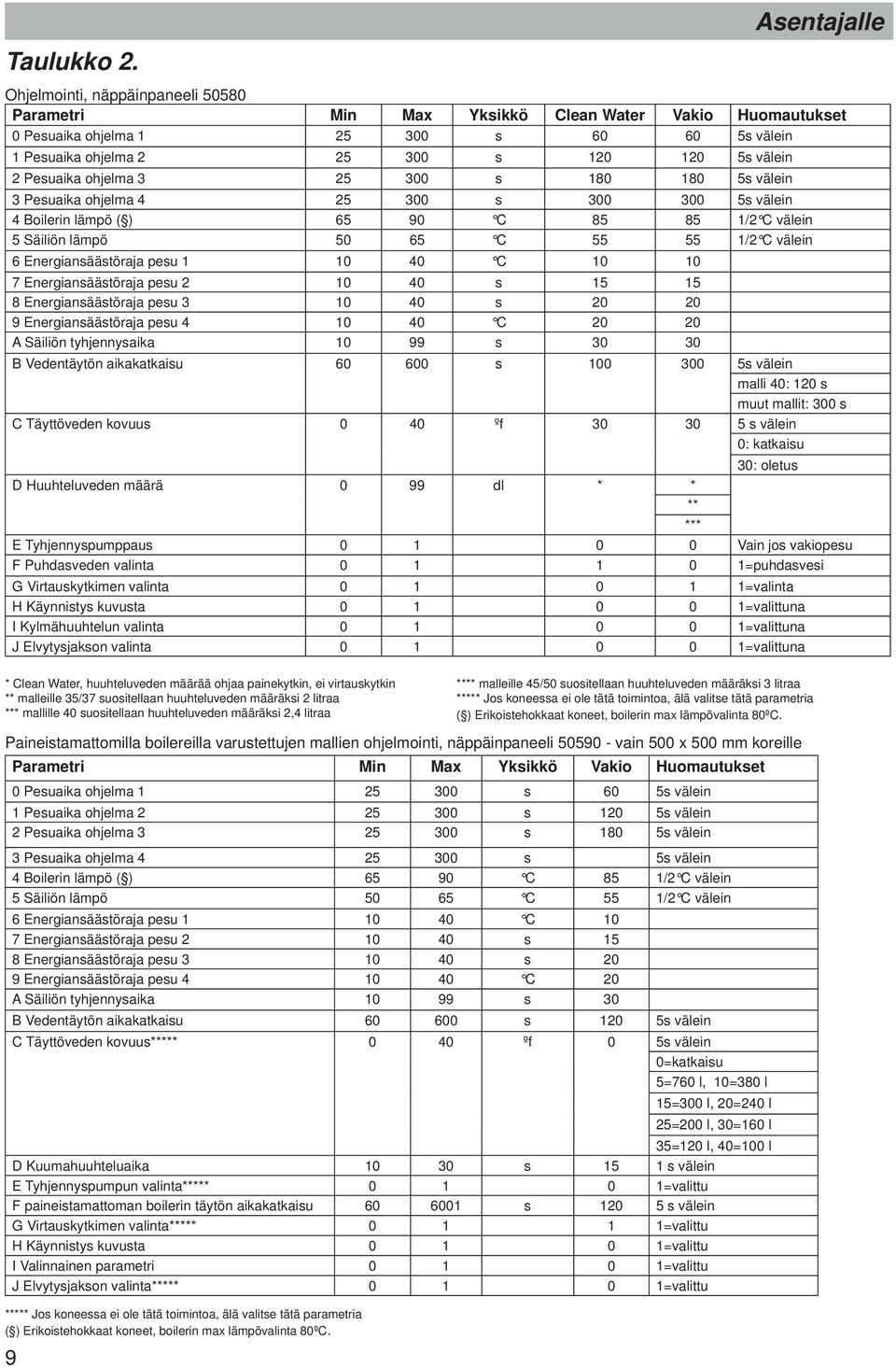

9 Taulukko 2. 9 Asentajalle Ohjelmointi, näppäinpaneeli Parametri Min Max Yksikkö Clean Water Vakio Huomautukset 0 Pesuaika ohjelma s s välein 1 Pesuaika ohjelma s s välein 2 Pesuaika ohjelma s s välein 3 Pesuaika ohjelma s s välein 4 Boilerin lämpö ( ) C /2 C välein 5 Säiliön lämpö C /2 C välein 6 Energiansäästöraja pesu C Energiansäästöraja pesu s Energiansäästöraja pesu s Energiansäästöraja pesu C A Säiliön tyhjennysaika s B Vedentäytön aikakatkaisu s s välein malli 40: 120 s muut mallit: 300 s C Täyttöveden kovuus 0 40 ºf s välein 0: katkaisu 30: oletus D Huuhteluveden määrä 0 99 dl * * ** *** E Tyhjennyspumppaus Vain jos vakiopesu F Puhdasveden valinta =puhdasvesi G Virtauskytkimen valinta =valinta H Käynnistys kuvusta =valittuna I Kylmähuuhtelun valinta =valittuna J Elvytysjakson valinta =valittuna * Clean Water, huuhteluveden määrää ohjaa painekytkin, ei virtauskytkin ** malleille 35/37 suositellaan huuhteluveden määräksi 2 litraa *** mallille 40 suositellaan huuhteluveden määräksi 2,4 litraa **** malleille 45/50 suositellaan huuhteluveden määräksi 3 litraa ***** Jos koneessa ei ole tätä toimintoa, älä valitse tätä parametria ( ) Erikoistehokkaat koneet, boilerin max lämpövalinta 80ºC. Paineistamattomilla boilereilla varustettujen mallien ohjelmointi, näppäinpaneeli vain 500 x 500 mm koreille Parametri Min Max Yksikkö Vakio Huomautukset 0 Pesuaika ohjelma s 60 5s välein 1 Pesuaika ohjelma s 120 5s välein 2 Pesuaika ohjelma s 180 5s välein 3 Pesuaika ohjelma s 5s välein 4 Boilerin lämpö ( ) C 85 1/2 C välein 5 Säiliön lämpö C 55 1/2 C välein 6 Energiansäästöraja pesu C 10 7 Energiansäästöraja pesu s 15 8 Energiansäästöraja pesu s 20 9 Energiansäästöraja pesu C 20 A Säiliön tyhjennysaika s 30 B Vedentäytön aikakatkaisu s 120 5s välein C Täyttöveden kovuus***** 0 40 ºf 0 5s välein 0=katkaisu 5=760 l, 10=380 l 15=300 l, 20=240 l 25=200 l, 30=160 l 35=120 l, 40=100 l D Kuumahuuhteluaika s 15 1 s välein E Tyhjennyspumpun valinta***** =valittu F paineistamattoman boilerin täytön aikakatkaisu s s välein G Virtauskytkimen valinta***** =valittu H Käynnistys kuvusta =valittu I Valinnainen parametri =valittu J Elvytysjakson valinta***** =valittu ***** Jos koneessa ei ole tätä toimintoa, älä valitse tätä parametria ( ) Erikoistehokkaat koneet, boilerin max lämpövalinta 80ºC.

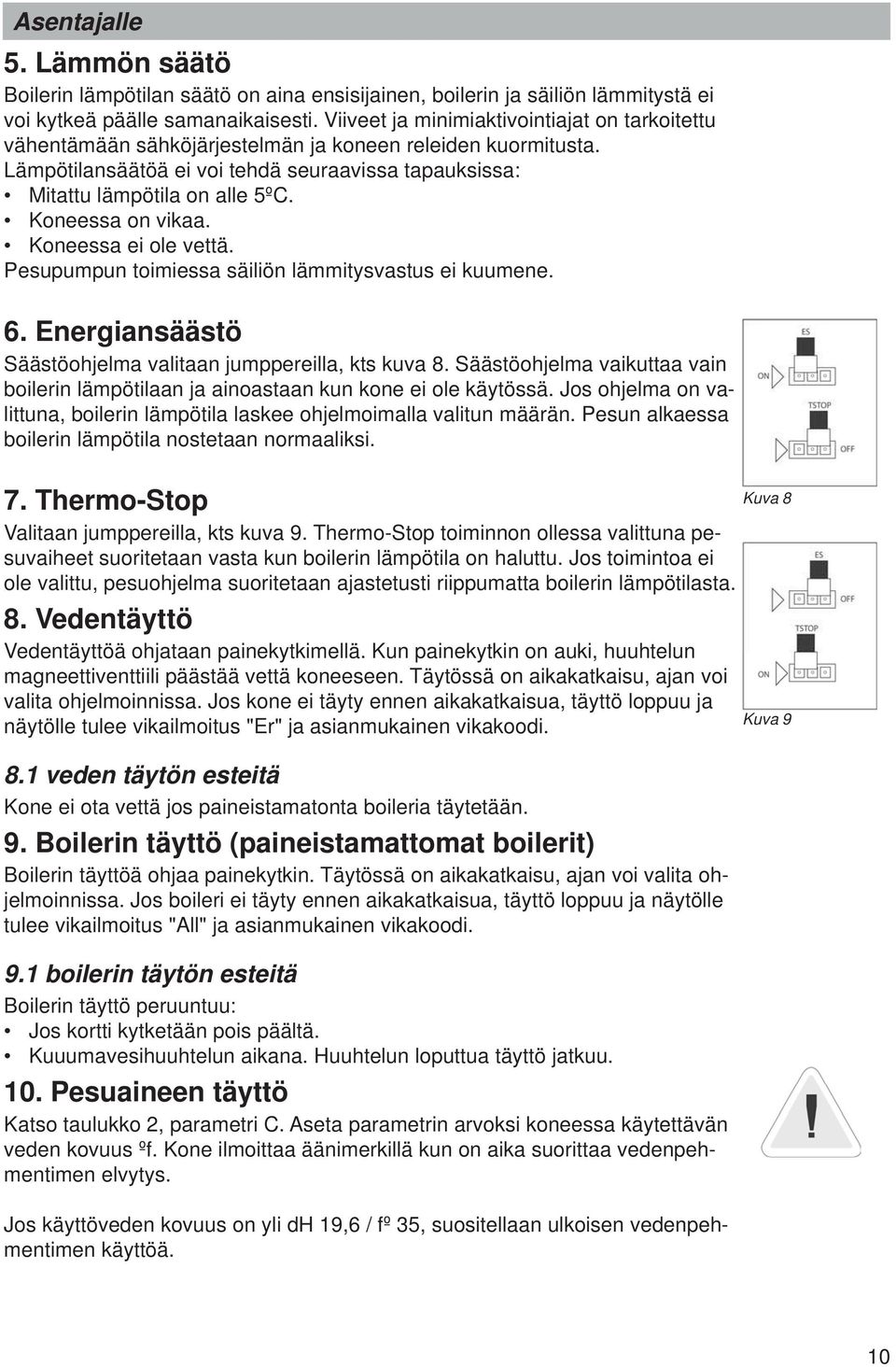

10 Asentajalle 5. Lämmön säätö Boilerin lämpötilan säätö on aina ensisijainen, boilerin ja säiliön lämmitystä ei voi kytkeä päälle samanaikaisesti. Viiveet ja minimiaktivointiajat on tarkoitettu vähentämään sähköjärjestelmän ja koneen releiden kuormitusta. Lämpötilansäätöä ei voi tehdä seuraavissa tapauksissa: Mitattu lämpötila on alle 5ºC. Koneessa on vikaa. Koneessa ei ole vettä. Pesupumpun toimiessa säiliön lämmitysvastus ei kuumene. 6. Energiansäästö Säästöohjelma valitaan jumppereilla, kts kuva 8. Säästöohjelma vaikuttaa vain boilerin lämpötilaan ja ainoastaan kun kone ei ole käytössä. Jos ohjelma on valittuna, boilerin lämpötila laskee ohjelmoimalla valitun määrän. Pesun alkaessa boilerin lämpötila nostetaan normaaliksi. 7. Thermo-Stop Valitaan jumppereilla, kts kuva 9. Thermo-Stop toiminnon ollessa valittuna pesuvaiheet suoritetaan vasta kun boilerin lämpötila on haluttu. Jos toimintoa ei ole valittu, pesuohjelma suoritetaan ajastetusti riippumatta boilerin lämpötilasta. 8. Vedentäyttö Vedentäyttöä ohjataan painekytkimellä. Kun painekytkin on auki, huuhtelun magneettiventtiili päästää vettä koneeseen. Täytössä on aikakatkaisu, ajan voi valita ohjelmoinnissa. Jos kone ei täyty ennen aikakatkaisua, täyttö loppuu ja näytölle tulee vikailmoitus "Er" ja asianmukainen vikakoodi. 8.1 veden täytön esteitä Kone ei ota vettä jos paineistamatonta boileria täytetään. 9. Boilerin täyttö (paineistamattomat boilerit) Boilerin täyttöä ohjaa painekytkin. Täytössä on aikakatkaisu, ajan voi valita ohjelmoinnissa. Jos boileri ei täyty ennen aikakatkaisua, täyttö loppuu ja näytölle tulee vikailmoitus "All" ja asianmukainen vikakoodi. 9.1 boilerin täytön esteitä Boilerin täyttö peruuntuu: Jos kortti kytketään pois päältä. Kuuumavesihuuhtelun aikana. Huuhtelun loputtua täyttö jatkuu. 10. Pesuaineen täyttö Katso taulukko 2, parametri C. Aseta parametrin arvoksi koneessa käytettävän veden kovuus ºf. Kone ilmoittaa äänimerkillä kun on aika suorittaa vedenpehmentimen elvytys. Jos käyttöveden kovuus on yli dh 19,6 / fº 35, suositellaan ulkoisen vedenpehmentimen käyttöä. Kuva 8 Kuva 9 10

11 Asentajalle 11. Tyhjennyspumpun käyttö (lisävaruste perusmalleissa) Tyhjennys tapahtuu manuaalisesti tai automaattisesti. Perusmalleissa pumppu on lisävaruste, joka aktivoidaan ohjelmoinnissa. CLEAN WATERmalleissa pumppu on vakiona ja oletuksena aktivoituna. Viemärin max. korkeus on 0,8 m lattiasta, liitos on tehtävä vesilukon edelle. (Kts. kuva 10.) Kuva Käsintyhjennys Irrota ylivuotoputki ja paina nappia. Tyhjennyspumppu toimii ohjelmoinnissa määritellyn ajan. Tyhjennyspumppu aktivoidaan seuraavasti: 5 sekunnin viive käynnistyksessä. Pumpun käyminen ohjelmoidun ajan painekytkimellä ohjatulle tasolle. Huom: Pumpun käytyä määritellyn ajan, kone menee odotustilaan jos painekytkimen mukaan kone on tyhjä. Muussa tapauksessa n. 3 min. kuluttua kone hälyttää tyhjennysongelmasta (hälytykset 8, tasulukko 2, kpl 19.2.) Ohjauskortissa ei saa olla virta päällä tyhjennyksen aikana Automaattityhjennys Kone tyhjentää itsensä automaattisesti seuraavissa tilanteissa: pesun jälkeen (CLEAN WATER-asetuksella) 5 sek kuumahuuhtelun jälkeen kun boilerin jäähdytys lämpötilahälytyksen jälkeen aloitetaan Tyhjennyspumpun aktivointi tapahtuu aina seuraavasti: Perusmallit: 5 sekunnin viive käynnistyksessä Jos kylmävesihuuhtelu on valittuna: poiston lopetus 10 sek kylmävesihuuhtelun loputtua Jos kylmävesihuuhtelua ei ole valittuna: poiston lopetus 10 sek kuumavesihuuhtelun loputtua CLEAN WATER-asetuksella tyhjennyspumppu käynnistyy pumppu käy kunnes minimitaso saavutetaan (painekytkin aukeaa) pumpun käyntiaika = minimitason saavutus + ohjelmointu tyhjennysaika. HUOM: VÄÄRIN ASETETTU TYHJEN- NYSLETKU HUOM: OIKEIN ASETETTU TYHJEN- NYSLETKU 11

12 Asentajalle Tyhjennyspumppu käy vaikka koneen luukku avataan tai kone hälyttää viasta. 12. Paineenkorotuspumppu (lisävaruste) Jos koneen käytössä on pitkä tauko tai hälytykset (täyttönopeushälytys 9, kts. kappale 19.2) toistuvat, tarkista pumpun pyöriminen. Pyöritä pumpun akselia ruuvitaltalla (kts. kuva 11). Jos akseli on juuttunut, pyöritä akselia edestakaisin kunnes se pyörii vapaasti. Kuva 11 12

13 13 Asentajalle

14

15 13. Pesuohjelman valinta E F Käyttäjälle Kuva 6 A Kylmähuuhtelu B C D A: Pesun aloitus - lopetus - pesujakson valinta jatkuva - itsepuhdistus. B: Virta päälle / pois (Odotustila) - Pesun lopetus - Hälytyksen lopetus C: Elvytys (lisävaruste), kylmävesihuuhtelu (jos asennettu) D: Säiliön tyhjennys (Lisävaruste) E: Säiliön lämpötila F: Boilerin lämpötila Pesuohjelma valitaan painamalla START-nappia (A) yli viiden sekunnin ajan, valittu ohjelma näkyy START-napin oikealla puolella olevista vihreistä merkkivaloista. Valittavana on neljä ohjelmaa, niiden tehdasasetukset ovat 1: Pesu 60 sek. 2: Pesu 120 sek. 3: Pesu 180 sek. 4: Pesu 300 sek. HUOM: Jokaiseen ohjelmaan kuuluu vakiona, ilman muuttamismahdollisuutta 3 sek. tauko pesun jälkeen ja 15 sek. kuumavesihuuhtelu. Lisäksi koneessa voi olla 10 sek. kylmähuuhtelu järjestelmän lämpötilassa. 14. Peruskäyttö. Kun koneessa on virta päällä, paina START-nappia alle sekunnin ajan ja päästä nappi ylös, kone alkaa pesemään valitulla pesuohjelmalla. Jos haluat vaihtaa pesuohjelmaa, paina START-nappia yli 5 sek. ajan. Valitun pesuohjelman merkkivalo jää palamaan CLEAN WATER-toiminto Tämä toiminto on käytettävissä vain CLEAN WATER-koneissa. Pesujakso CLEAN WATER-toiminnolla: Valitun ohjelman merkkivalo syttyy. Pesupumppu käy ohjelmassa valitun ajan. HUOM: Jos koneessa on valittuna THERMOSTOP-toiminto, pesuaika voi pidentyä, koska silloin kone odottaa boilerin lämpötilan nousua halutulle tasolle ennen ohjelman etenemistä. Pesun loputtua pumppu pysähtyy ja pesusäiliö tyhjennetään. Tyhjennyksen jälkeen pesusäiliö täyttyy (huuhtelu). Huuhtelun jälkeen pesuohjelma loppuu, näytölle tulee teksti "End". 15

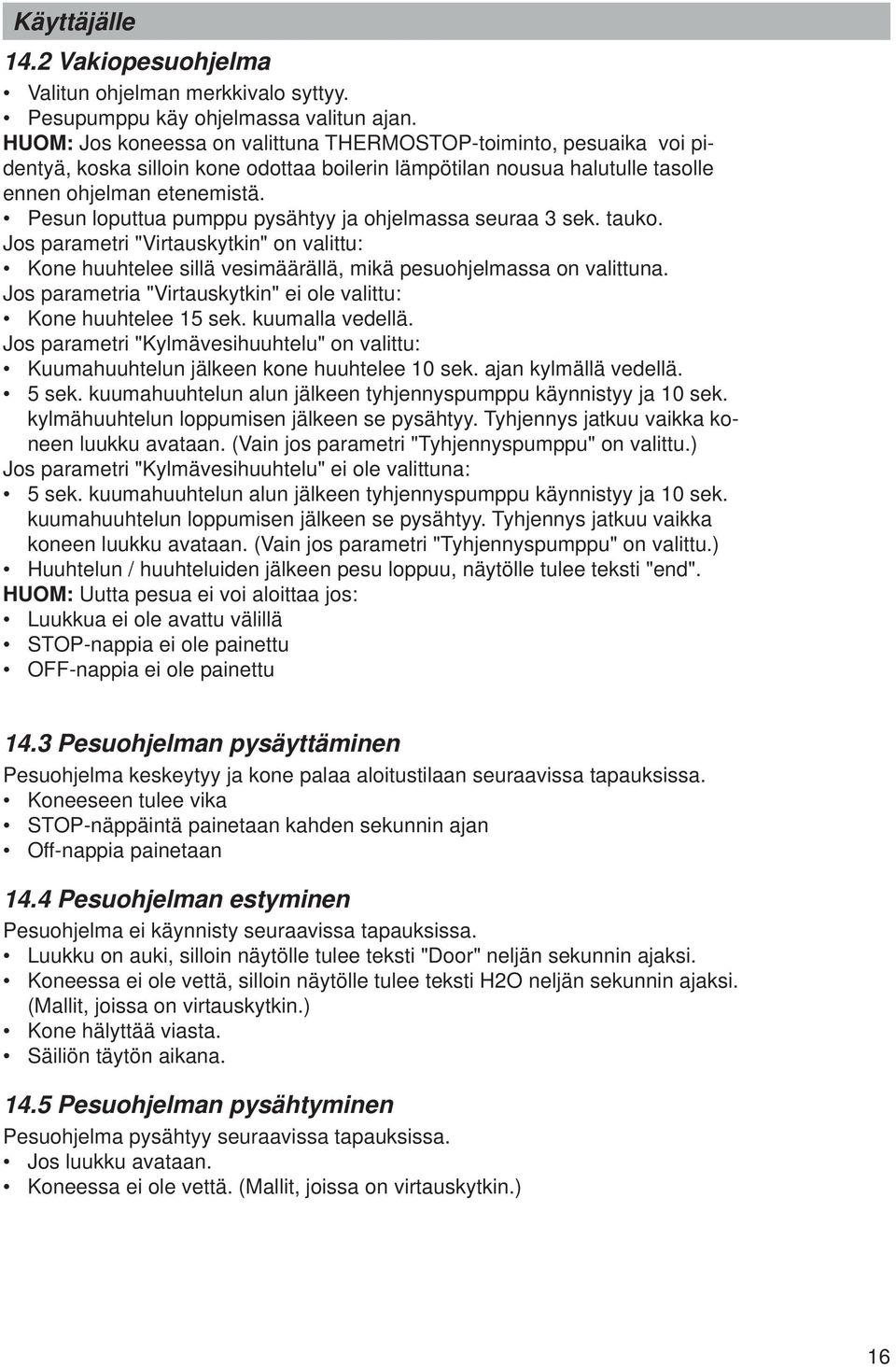

16 Käyttäjälle 14.2 Vakiopesuohjelma Valitun ohjelman merkkivalo syttyy. Pesupumppu käy ohjelmassa valitun ajan. HUOM: Jos koneessa on valittuna THERMOSTOP-toiminto, pesuaika voi pidentyä, koska silloin kone odottaa boilerin lämpötilan nousua halutulle tasolle ennen ohjelman etenemistä. Pesun loputtua pumppu pysähtyy ja ohjelmassa seuraa 3 sek. tauko. Jos parametri "Virtauskytkin" on valittu: Kone huuhtelee sillä vesimäärällä, mikä pesuohjelmassa on valittuna. Jos parametria "Virtauskytkin" ei ole valittu: Kone huuhtelee 15 sek. kuumalla vedellä. Jos parametri "Kylmävesihuuhtelu" on valittu: Kuumahuuhtelun jälkeen kone huuhtelee 10 sek. ajan kylmällä vedellä. 5 sek. kuumahuuhtelun alun jälkeen tyhjennyspumppu käynnistyy ja 10 sek. kylmähuuhtelun loppumisen jälkeen se pysähtyy. Tyhjennys jatkuu vaikka koneen luukku avataan. (Vain jos parametri "Tyhjennyspumppu" on valittu.) Jos parametri "Kylmävesihuuhtelu" ei ole valittuna: 5 sek. kuumahuuhtelun alun jälkeen tyhjennyspumppu käynnistyy ja 10 sek. kuumahuuhtelun loppumisen jälkeen se pysähtyy. Tyhjennys jatkuu vaikka koneen luukku avataan. (Vain jos parametri "Tyhjennyspumppu" on valittu.) Huuhtelun / huuhteluiden jälkeen pesu loppuu, näytölle tulee teksti "end". HUOM: Uutta pesua ei voi aloittaa jos: Luukkua ei ole avattu välillä STOP-nappia ei ole painettu OFF-nappia ei ole painettu 14.3 Pesuohjelman pysäyttäminen Pesuohjelma keskeytyy ja kone palaa aloitustilaan seuraavissa tapauksissa. Koneeseen tulee vika STOP-näppäintä painetaan kahden sekunnin ajan Off-nappia painetaan 14.4 Pesuohjelman estyminen Pesuohjelma ei käynnisty seuraavissa tapauksissa. Luukku on auki, silloin näytölle tulee teksti "Door" neljän sekunnin ajaksi. Koneessa ei ole vettä, silloin näytölle tulee teksti H2O neljän sekunnin ajaksi. (Mallit, joissa on virtauskytkin.) Kone hälyttää viasta. Säiliön täytön aikana Pesuohjelman pysähtyminen Pesuohjelma pysähtyy seuraavissa tapauksissa. Jos luukku avataan. Koneessa ei ole vettä. (Mallit, joissa on virtauskytkin.) 16

17 Käyttäjälle 15. Käyttäminen Aseta ylivuotoputki paikalleen säiliöön. Tarkista, että siivilät ovat kunnolla paikoillaan. Siivilät pitää puhdistaa pesun välein tai tarvittaessa. (Älä käytä konetta ilman siivilöitä, erityisesti pumpun imusiivilää.) Sulje luukku. Avaa vesihana, kytke virta seinäkytkimestä, käynnistä kone napista B. (Kts kuva 6). Vihreä LED syttyy, kone alkaa täyttää säiliötä automaat tisesti. Täytön jälkeen kone alkaa lämmittää säiliötä. Kone on valmis pesemään kun boilerin ja säiliön lämpömittarit näyttävät riittäviä lämpötiloja (boileri 80-85ºC, säiliö 50-55ºC) Aseta vihreä huuhtelukirkasteletku huuhteluaineastiaan (kirkas letku on pesuaineelle, sen saa laittaa ainoastaan pesuaineastiaan), tarkista, että kirkaste riittää päivän tarpeisiin. Aseta pesukori koneeseen, sulje luukku. Valitse haluttu pesuohjelma painamalla START nappia (kts kuva 6, kohta A) viiden sekunnin ajan, päästä nappi ylös kun halutun pesuohjelman merkkivalo syttyy. Paina START-nappia lyhyesti, kone ilmoittaa pesusta välkyttämällä valitun pesuohjelman merkkivaloa. pesun ajan. Kun pesu loppuu, merkkivalo jää palamaan välkkymättä, näytölle tulee teksti "End". Kone on valmis uuteen pesuun. Veden vaihtamista suositellaan ainakin kahdesti päivässä tai pesun välein. HUOM: Kone ei ala pesemään uudelleen ennen kuin luukku on avattu tai START-nappia on painettu kahdesti (kts. kuva 6). Pesuohjelmien tehdasasetukset ovat sek. Asentaja voi vaihtaa pesujakson pituutta. Puhdista kone (kts. kappale 16, ylläpito) työpäivän lopussa. Sammuta kone ja sulje vesihana Pesuaineen käyttäminen Koneessa on käytettävä vaahtomatonta, ammattipesukoneisiin sopivaa pesuainetta, nestemäisiä pesuaineita suositellaan. Pesuaine lisätään säiliöön. Pesu aineen annostelu tapahtuu aineen valmistajan ohjeiden mukaisesti. Tarvittaessa koneeseen voi asentaa automaattisen pesuaineannostelijan (suositellaan). 1 cm ainetta pesuaineletkussa on n. 0,15 g. Tehokas pesu edellyttää oikeaa annostelua Huuhtelukirkasteen käyttäminen Koneessa on vakiona huuhtelukirkasteannostelija. Kone imee kirkasteen itse. Annostelua voi säätää annostelijan mikrometriruuvista. Myötäpäivään kääntämällä annostus kasvaa, vastapäivään se pienenee. 2-5 cm huuhteluaineletkusta on suositeltu määrä. Kirkkaiden, nopeasti kuivuvien astioiden aikaansaaminen edellyttää oikeaa annostelua. Yliannostelu aiheuttaa vaahtoamista ja heikentää pesupumpun tehoa. 17

18 Käyttäjälle 15.3 H.A.C.P.P. ja hygieniastandardit. Koneessa on pesu- ja huuhteluveden lämpötila-anturit, varmista, että koneella ei pestä ennen riittävän lämpötilan saavuttamista. Poista ruokajäämät pestävistä astioista, että koneen siivilät, putket ja suuttimet eivät tukkiudu. Tyhjennä pesuvesisäiliö ja puhdista siivilät vähintään kahdesti päivässä. Huolehdi pesuaineen ja huuhtelukirkasteen oikeasta annostelusta (valmistajan ohjeiden mukaisesti). Tarkista ennen työvuoron alkua, että aineita on riittävä määrä päivän tarpeeseen. Pidä tarjotintuki puhtaana. Käytä puhtaita käsineitä tai huuhtele kädet ensin desinfi ointihuuhteella kun otat pestyt astiat koneesta astioiden kontaminaation välttämiseksi. Älä kuivaa tai kiillota astioita steriloimattomilla liinoilla Tyhjennyspumppu (lisävaruste vakiomalleissa, vakiona CLEAN WATER-malleissa) Tyhjennyspumppu toimii automaattisesti erillään muun koneen toiminnasta. Päivän lopussa tyhjennä kone kokonaan. Paina nappia, punainen merkkivalo syttyy ja kone siirtyy valmiustilaan. Irrota ylivuotoputki (vain vakiomallit). Sulje luukku, paina nappia, tyhjennyksen merkkivalo syttyy ja tyhjennyspumppu käy ohjelmassa valitun ajan. Kun kone on tyhjä, merkkivalo sammuu ja kone siirtyy valmiustilaan. Jos näytölle tulee hälytys (8) (kts. taulukko 3, kappale 19.2), kone ei tyhjentynyt määritellyssä ajassa. Tarkista onko ylivuotoputki irrotettu tai CLEAN WATER-malleissa siivilä tukossa sekä vetääkö viemäri. Jos syynä on joku muu, kutsu huoltohenkilö tarkistamaan kone. HUOM: Konetta ei saa laittaa käyntiin tyhjennyksen aikana. Irrota siivilät ja puhdista ne juoksevan veden alla. TÄRKEÄÄ: Kytke aina virta pois koneesta seinäkytkimestä ja sulje vesihana työn loputtua Paineenkorotuspumppu (lisävaruste) Jos koneen käytössä on pitkä tauko tai hälytykset (täyttönopeushälytys 9, kts. kappale 19.2) toistuvat, tarkista pumpun pyöriminen. Pyöritä pumpun akselia ruuvitaltalla (kts. kuva 11). Jos akseli on juuttunut, pyöritä akselia edestakaisin kunnes se pyörii vapaasti. Kuva 12 Kuva 13 18

19 Käyttäjälle 15.6 Vedenpehmentimen elvytys (lisävaruste) Kone ilmoittaa vedenpehmentimen elvytystarpeesta merkkivalolla C (kts kuva 6). Elvytyksen aikana Elvytystä ei voi suorittaa: Ohjelmoinnin aikana. Pesun aikana. Manuaalisen tyhjennyksen aikana. Koneen ollessa valmiustilassa. Jos luukku on auki (silloin näytöllä näkyy 4 sek ajan teksti "Door") Jos koneen säiliössä on vettä, silloin näytölle tulee n. neljän sek. ajaksi teksti "Er8". Jos kone on käynnissä. TÄRKEÄÄ: Varmista, että säiliössä on suolaa ennen elvytystä. Sammuta kone, kaada 1 kg karkeaa suolaa elvytyssuolasäiliöön. Huuhtele pesusäiliö puhtaaksi jos sinne menee suolaa elvytyssuolasäiliön täytön yhteydessä. Elvytyksen aloittamiseksi,sammuta kone kytkimestä (B), punainen merkkivalo syttyy. Tyhjennä kone. Vakiomalleissa irrota ylivuotoputki. Koneissa, joissa on tyhjennyspumppu, kts. kappale Sulje luukku ja paina elvytyskytkintä 3 sek. ajan. Elvytyksen alkaessa vihreä merkkivalo syttyy. Elvytys kestää n. 20 min, sitten kone siirtyy valmiustilaan. Huom: Elvytys keskeytyy jos luukku avataan kesken elvytyksen Kylmävesihuuhtelu (lisävaruste) Kylmävesihuuhtelu edellyttää: Parametri on valittuna ohjelmoinnissa ja tarvittava magneettiventtiili on asennettu. Koneen on oltava käynnissä. Perusmallissa on oltava valittuna tomintoasetukset (ei CLEAN WATER malleissa) Jos kylmävesihuuhtelutoiminto on mahdollinen, sen voi valita painamalla nappia väh. kolmen sekunnin ajan koneen ollessa päällä. Pesun tai huuhtelun aikana tätä toimintoa ei voi vaihtaa. Kone ilmoittaa kylmävesihuuhtelun valinnasta näyttämällä toisella näytöllä desimaalipisteen. HUOM: Kylmävesihuuhtelun valinta ei jää muistiin, vaan se on valittava tarvittaessa aina erikseen kun kone sammutetaan ja käynnistetään Energiansäästötoiminto Jos tämä toiminto on ohjelmoituna, kone säästää energiaa laskemalla boilerin lämpötilaa pesujen välillä Thermostop-toiminto Thermostop-toiminto varmistaa huuhteluveden riittävän lämpötilan, se pidentää pesuaikaa tarvittaessa niin kauan, että boilerin lämpötila ehtii nousta halutuksi. Tämä toiminto takaa H.A.C.P.P-normin mukaisen astioiden puhdistuksen. 19

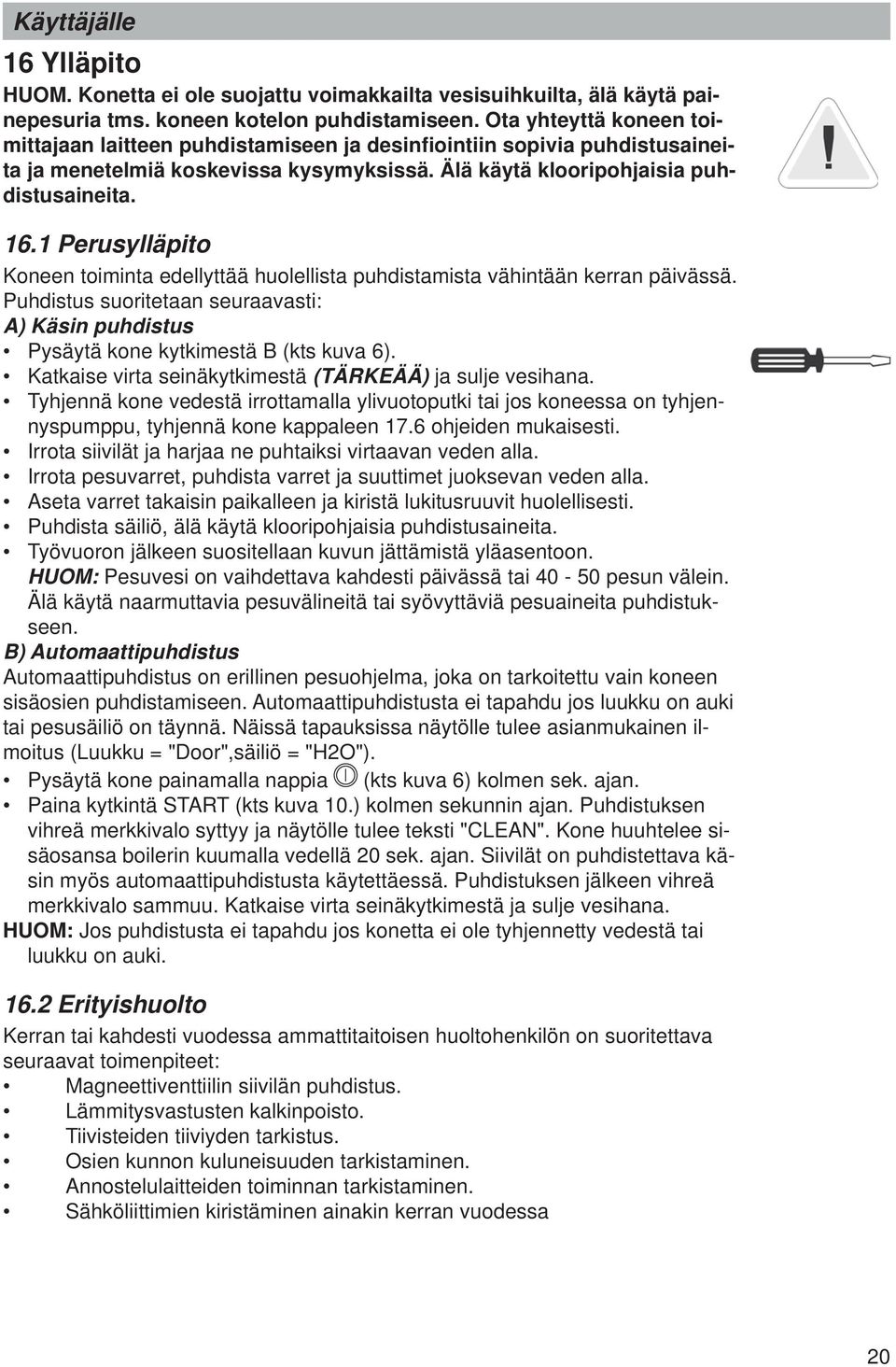

20 Käyttäjälle 16 Ylläpito HUOM. Konetta ei ole suojattu voimakkailta vesisuihkuilta, älä käytä painepesuria tms. koneen kotelon puhdistamiseen. Ota yhteyttä koneen toimittajaan laitteen puhdistamiseen ja desinfiointiin sopivia puhdistusaineita ja menetelmiä koskevissa kysymyksissä. Älä käytä klooripohjaisia puhdistusaineita Perusylläpito Koneen toiminta edellyttää huolellista puhdistamista vähintään kerran päivässä. Puhdistus suoritetaan seuraavasti: A) Käsin puhdistus Pysäytä kone kytkimestä B (kts kuva 6). Katkaise virta seinäkytkimestä (TÄRKEÄÄ) ja sulje vesihana. Tyhjennä kone vedestä irrottamalla ylivuotoputki tai jos koneessa on tyhjennyspumppu, tyhjennä kone kappaleen 17.6 ohjeiden mukaisesti. Irrota siivilät ja harjaa ne puhtaiksi virtaavan veden alla. Irrota pesuvarret, puhdista varret ja suuttimet juoksevan veden alla. Aseta varret takaisin paikalleen ja kiristä lukitusruuvit huolellisesti. Puhdista säiliö, älä käytä klooripohjaisia puhdistusaineita. Työvuoron jälkeen suositellaan kuvun jättämistä yläasentoon. HUOM: Pesuvesi on vaihdettava kahdesti päivässä tai pesun välein. Älä käytä naarmuttavia pesuvälineitä tai syövyttäviä pesuaineita puhdistukseen. B) Automaattipuhdistus Automaattipuhdistus on erillinen pesuohjelma, joka on tarkoitettu vain koneen sisäosien puhdistamiseen. Automaattipuhdistusta ei tapahdu jos luukku on auki tai pesusäiliö on täynnä. Näissä tapauksissa näytölle tulee asianmukainen ilmoitus (Luukku = "Door",säiliö = "H2O"). Pysäytä kone painamalla nappia (kts kuva 6) kolmen sek. ajan. Paina kytkintä START (kts kuva 10.) kolmen sekunnin ajan. Puhdistuksen vihreä merkkivalo syttyy ja näytölle tulee teksti "CLEAN". Kone huuhtelee sisäosansa boilerin kuumalla vedellä 20 sek. ajan. Siivilät on puhdistettava käsin myös automaattipuhdistusta käytettäessä. Puhdistuksen jälkeen vihreä merkkivalo sammuu. Katkaise virta seinäkytkimestä ja sulje vesihana. HUOM: Jos puhdistusta ei tapahdu jos konetta ei ole tyhjennetty vedestä tai luukku on auki Erityishuolto Kerran tai kahdesti vuodessa ammattitaitoisen huoltohenkilön on suoritettava seuraavat toimenpiteet: Magneettiventtiilin siivilän puhdistus. Lämmitysvastusten kalkinpoisto. Tiivisteiden tiiviyden tarkistus. Osien kunnon kuluneisuuden tarkistaminen. Annostelulaitteiden toiminnan tarkistaminen. Sähköliittimien kiristäminen ainakin kerran vuodessa 20

21 17 Ympäristö Käyttäjälle 17.1 Pakkaus Pakkauksessa on. puulava. polyeteenisäkki (LDPE). moninkertainen pahvilaatikko. polystyreenivaahtoa (PS). polypropyleenihihnoja (PP) Hävitä em. materiaalit määräysten mukaisesti. Ennen koneen siirtämistä romutettavaksi katkaise sähköjohto. Koneen metalliosat ovat kierrätyskelpoista ruostumatonta terästä. Kierrätettävät muoviosat on merkitty materiaalin mukaisesti. 18 Ekologia 18.1 Koneen ympäristöystävällinen ja taloudellinen käyttö Suola Suolaa lisätään hartsiin jokaisen elvytyksen yhteydessä, käytettävä suolamäärä on asetettu tehtaalla. Elvytys on suoritettava kappaleen 17.7 ohjeiden mukaisesti suolan tuhlauksen ja saostumien välttämisksi. Pese täysiä koneellisia, jos mahdollista Täysien koneellisien pesulla säästetään vettä, energiaa ja pesuaineita. Pesuaine ja huuhtelukirkaste Käytä mahdollisimman hyvin biohajoavia pesuaineita ympäristön suojelemiseksi. Annostus on tarkistettava vahintään kerran vuodessa veden kovuuden mukaisesti. Liika-annostus saastuttaa ympäristöä ja liian pieni annostus heikentää pesutulosta ja hygieniaa. Säiliön ja boilerin lämpötila Koneen veden lämpötilat on asetettu tehtaalla useimmille pesuaineille sopivaksi. Lämpötila-asetukset voi vaihtaa eri pesuaineille sopiviksi. Ruokajäämien poistaminen Poista ruokajäämät ja rasva pestävistä astioista huoneenlämpöisellä vedellä. Jos astioissa on pinttynyttä likaa, liota astioita ennen pesua jäämien pehmentämiseksi. Huomautuksia Pese astiat mahdollisimman pian käytön jälkeen, siten ruokajäämät eivät pinty astioihin ja pesutulos on paras mahdollinen. Koneen puhtaanapito ja säännöllinen huolto ovat edellytyksiä tehokkaalle pesutoiminnalle. (Kts kappale 16.) Edelläolevien ohjeiden noudattamatta jättäminen tuhlaa vettä, energiaa, pesuaineita ja heikentää pesutulosta. 21

22 Käyttäjälle 19. HÄLYTYKSET JA VIKOJENETSINTÄ 19.1 Vianetsintä Seuraavista vikatilenteista tulee ilmoitus näytölle. Anturit: Kun antureissa on vikaa tai lämpötilat ovat alle 0ºC tai yli 125ºC. Boilerin ylikuumeneminen, jos boilerin lämpö nousee yli 105ºC:n. Säiliön ylikuumeneminen, jos säiliön lämpö nousee yli 90ºC:n. Boilerin lämmitysongelmat, jos boileri ei lämpene halutuun lämpötilaan 15 minuutissa lämmityksen alettua. Säiliön lämmitysongelmat, jos säiliö ei lämpene halutuun lämpötilaan tunnissa lämmityksen alettua. Täyttöongelma, jos säiliö ei täyty asetetussa ajassa. Tyhjennysongelma, jos säiliö ei ole tyhjentynyt 3 min. kuluessa tyhjennyksen alusta. Virtausnopeushälytys, jos täyttöveden virtaus on alle 4 l/min (jos valittuna) Siivilähälytys, jos siivilöissä on ongelmaa (jos valittuna) 19.2 Vian ilmoittaminen Kone ilmoittaa kaikki em. viat esittämällä vikakoodin näytöllä, kts taulukot 3-4 seuraavalla sivulla Hälytysten ja vikailmoitusten peruutus Painamalla nappia (B) n. 3 sekunnin ajan kone palautuu valmiustilaan, näytölle tulee teksti "Std". Koneen voi käynnistää uudelleen napista (B). Jos vika on korjattu, näytölle tulee boilerin ja säiliön lämpötilat, muussa tapauksessa vikakoodi näytetään uudelleen Boilerin ylikuumenemishälytys Jos boilerin lämpötila nousee yli 105ºC, näytölle tulee ilmoitus ylikuumenemisesta ja kone jäähdyttää boilerin avaamalla kylmän veden magneettiventtiilin 17 sekunnin ajaksi, minkä jälkeen odotetaan 43 sek, jos lämpö ei ole laskenut riittävän alas, jäähdytysjakso toistetaan kunnes boileri on viilentynyt. Jäähdytystä ei suoriteta, tai se pysäytetään jos koneen kupu on auki/avataan. 22

23 Käyttäjälle Vikakoodit, näppäinpaneeli Taulukko 3 Vikatyyppi Vikakoodi Korjaus Boilerin anturi rikki 1 Vaihda anturi Säiliön anturi rikki 2 Vaihda anturi Veden täyttö 3 Hana kiinni, vedensyöttö poikki, paineenkorotuspumppu tukossa Boileri ei lämpene 4 Tarkista anturi ja vastus, ota yhteyttä huoltoon Säiliö ei lämpene 5 Tarkista anturi ja vastus, ota yhteyttä huoltoon Boilerin ylikuumeneminen 6 Viallinen anturi / ohjausyksikkö, ota yhteyttä huoltoon Säiliön ylikuumeneminen 7 Viallinen anturi / ohjausyksikkö, ota yhteyttä huoltoon Tyhjennys 8 Ylivuotoputkea ei irrotettu Tyhjennyssiivilä tukossa (CLEAN WATER-mallit) Viemäri tukossa Tyhjennyspumppu rikki Virtausno peushälytys 9 Tarkista vedensyöttö, min 4 l/min. Hana kiinni. Tarkista, että paineenkorotuspumppu ei ole tukossa. Ota yhteyttä huoltoon. Suodatinongelma 10 Ei suodatinta Luukku auki / Luukun Door Sulje luukku. Tarkista luukun turvakytkin. kytkin Vikakoodit, näppäinpaneeli vain 500x500 korit. Taulukko 4 Vikatyyppi Vikakoodi Korjaus Boilerin anturi rikki 1 Vaihda anturi Säiliön anturi rikki 2 Vaihda anturi Veden täyttö 3 Hana kiinni, vedensyöttö poikki, paineenkorotuspumppu tukossa Boileri ei lämpene 4 Tarkista anturi ja vastus, ota yhteyttä huoltoon Säiliö ei lämpene 5 Tarkista anturi ja vastus, ota yhteyttä huoltoon Boilerin ylikuumeneminen 6 Viallinen anturi / ohjausyksikkö, ota yhteyttä huoltoon Säiliön ylikuumeneminen 7 Viallinen anturi / ohjausyksikkö, ota yhteyttä huoltoon Tyhjennys 8 Ylivuotoputkea ei irrotettu Viemäri tukossa Tyhjennyspumppu rikki Virtausno peushälytys 9 Tarkista vedensyöttö, min 4 l/min. Hana kiinni. Tarkista, että paineenkorotuspumppu ei ole tukossa. Ota yhteyttä huoltoon. Boileri ei täyty 10 Hana kiinni tai vesensyöttö poikki Ei huuhtelua 11 Tyhjennyspumppu rikki, ota yhteyttä huoltoon 23

24 Käyttäjälle 20 Ongelmanratkaisu Ongelma Mahd.syyt Korjaus Kone ei käynnisty Virta katkaistu pääkytkimestä. Kytke virta pääkytkimeen. Kone ei ota vettä Vesihana kiinni Avaa hana. Huuhteluvarsien suuttimet ovat tukossa. Puhdista huuhteluvarren suuttimet, putket ja magneettiventtiilin suodatin. Varmista, että syöttöveden kovuus on alle 5,6 dh. Jos kone on puhdas, tarkista suola ja elvytä vedenpehmennin useammin. Magneettiventtiilin suodatin tukkeutunut hiekasta Puhdista suodatin Huono pesutulos Viallinen painekytkin. Pesusuuttimet ovat tukossa tai pesuvarret eivät pyöri. Liian vähän pesuainetta. Likaiset siivilät. Koneessa vaahtoa. Rasva- tai tärkkelys ei irtoa pesussa. Pesuveden lämpötila väärä. Liian lyhyt pesuohjelma. Pesuvesi likaantunut. Vaihda painekytkin. Irrota suuttimet ja pesuvarsi, puhdista suuttimet, kiinnitä osat huolellisesti takaisin paikalleen. Lisää pesuaineannostusta. Irrota siivilät ja harjaa ne puhtaiksi virtaavan veden alla, aseta ne takaisin paikalleen. Käytä vaahtoamatonta pesuainetta tai vähennä annostusta. Tarkista huuhtelukirkasteannostus. Lisää pesuaineannostusta. Tarkista, että pesuveden lämpö on välillä 50-60ºC. Säädä termostaatti ja tarkista, että boilerin kuumennusvastus toimii oikein. Valitse pitempi pesu. Toista tarvittaessa pesu. Tyhjennä pesuvesisäiliö, puhdista siivilät, täytä säiliö ja aseta siivilät takaisin. Padat ja tarjottimet eivät kuivu kunnolla pesun jälkeen. Astioissa raitoja tai tahroja. Liian pieni huuhtelu kirkaste annostus. Kori ei sovellu padoilla ja tarjottimille. Astiat on jätetty liian pitkäksi aikaa koneeseen pesun jälkeen. Huuhteluveden lämpötila alle 80ºC. Kori ei sovellu laseille ja aterimille. Kone on kytketty kylmävesihanaan. Lisää annostusta annostelijan ruuvista (kts. kappale Huuhtelukirkaste annostelijan käyttö. ) Käytä koria, johon padat saa sopivasti viistoon, jotta vesi pääsee valumaan kuivattavista astioista. Ota astiat heti pesun jälkeen kuivumaan koneen ulkopuolella. Tarkista huuhteluveden lämpötila boilerin mittarista, kutsu tarvittaessa huoltohenkilö säätämään kone. Käytä sopivaa koria. Käytä pitkää pesuohjelmaa. Liian paljon huuhtelukirkastetta. Pienennä annostusta annostelijasta. Liian kova vesi. Tarkista veden kovuus, dh arvo saa olla max 5.6. Vedenpehmentimellä varustetut koneet: Elvytyssäiliössä liian vähän suolaa tai elvytystä ei ole suoritettu ohjeiden mukaan. Täytä elvytyssäiliö karkealla suolalla (raekoko n. 1-2 mm) ja elvytä pehmennin entistä useammin. Jos koneessa on mineraalikerrostumia, pyydä huoltohenkilö tarkistamaan vedenpehmennin. Aseta ohjausyksikköön oikea vedenkovuus. Kone pysähtyy kesken käytön. Kone pysähtyy kesken pesun ja lisää vettä. Suolaa pesusäiliössä. Kone on kytketty ylikuormitettuun sähköpiiriin. Joku turvalaitteista on lauennut. Vettä ei ole vaihdettu ed. päivänä. Säiliön vesi liian kuumaa. Painekytkin rikki. Puhdista ja huuhtele kone, varo kaatamasta suolaa koneeseen kun täytät elvytyssuolasäiliötä. Kytke kone omaan piiriinsä. (Teetä kytkentä ammattilaisella.) Tarkista turvalaitteet. (Teetä kytkentä ammattilaisella.) Tyhjennä kone ja täytä uudelleen. Pyydä huoltohenkilö tarkastamaan termostaatti ja painekytkin. Ylivuotoputki huonosti paikallaan Irrota putki ja aseta se oikein paikalleen. Pesupumppu ei täyty Liian pieni vedenpaine Irrota boilerin putki ja tyhjennä pumppu Kone ei pese ja kolmevaihekoneen Pumppu pyörii väärään suuntaan koska johdot Tarkista ja kytke johdot oikein päin. pe- supumppu pitää kovaa ääntä. on kytketty väärinpäin. Huuhtelukirkasteann ostelijassa ongelmia Kts. kappale 1.4 Kts kappale
