1 UUTTA KATTOA VALITSEMASSA Savi- ja betonitiilikatot, aluskatteet ja kattotarvikkeet 2010 ROOFS ROOFS FOR FOR LIVING I

2 TALOSI ON UUDEN KATON ARVOINEN Ormax Minster harmaa II

3 Uusi katto on aina viisas investointi. Jokainen kattoon investoitu euro nostaa talosi arvoa. Kun uusit kattosi, voit tehdä siitä myös samalla entistä kauniimman. Meiltä löytyy kattoja kaikenlaisille ja -kokoisille taloille linnoista leikkimökkeihin. Aina ultramodernista arkkitehtuurihelmestä pittoreskeihin kulttuurimuistoihin. Tervetuloa valitsemaan kattoa. Tervetuloa Monierille. 1

4 NYT KATTOA KORJAAMAAN Uusi katto on monella tapaa järkevä investointi. Hyvä katto suojaa talon rakenteita ilmaston vaikutuksilta. Se pitää sateen loitolla, tuulettaen kuitenkin rakenteen sisäpuolisen kosteuden ulos. Vahingoittunut tai huonokuntoinen katto voi valitettavasti nopeasti johtaa vakaviin vaurioihin. Uusi katto myös kaunistaa taloasi. Hyvin toimiva, kaunis katto nostaa talosi arvoa. Katso siis taloasi ja kattoasi oikein kunnolla. Korjaa ajoissa, se kannattaa. 1 KATSO TALOASI Katsele taloasi hiukan kauempaa. Pohdi uuden katon suomia mahdollisuuksia: Mieti värejä, rakennetta. Miltä ympäristö näyttää, minkä tyyppinen katto siihen soveltuisi parhaiten? Kun olet aloittanut, huomaat, kuinka paljon mahdollisuuksia on tarjolla. Uusi väri, uudentyyppinen kattotiili tai uusi katemateriaali voivat antaa talollesi aivan uuden ilmeen. 2 VALITSE KATTO Jälleenmyyjäsi luota löydät MONIER tiilikattomyymälän, jossa voit valita uuden kattotiilesi. Löydät sieltä laajan valikoiman erityylisiä kattotiiliä ja kattotarvikkeita erilaisiin tarkoituksiin. Sieltä saat myös vastaukset käytännön kysymyksiin kuten kuinka katon tuuletus tai kattoturvallisuus ratkaistaan jne. Jälleenmyyjältä voit pyytää tarjouksen täydellisestä kattopaketista. Mikäli olet päättänyt ostaa kattosi asennettuna, saat valtuuttamiltamme asennusliikkeiltä suoraan tarjouksen kattopaketista asennuksineen. 3 VIIMEINEN TARKISTUS Kun olet päättänyt, miltä haluat talosi näyttävän, ota yhteys paikkakunnan rakennusvalvontaan selvittääksesi, etteivät esimerkiksi kaavamääräykset rajoita valintaasi ja tarvitsetko projektiasi varten rakennustai toimenpideluvan. SITTEN TÖIHIN Kattoremontti on melko suuritöinen ja osaamistakin vaativa projekti. Vaikka tiilikatto on helppo asentaa itsekin, usein kannattaa etsiä siihen ammattilainen joka tekee työn turvallisesti ja ammattitaidolla. Me autamme sinua löytämään lähimmät MONIERin valtuuttamat kattourakoitsijat. Löydät myös kattourakoitsijoita osoitteesta 2 4

5 VAIHDA VANHA KATTOSI AITOON JA UPEAAN TIILIKATTOON Kattotiiliä on asennettu katoille tuhansien vuosien ajan. Ja hyvällä syyllä. Kattotiili toimii ja kestää pitkään. Eikö talosi olekin aidon betoni- tai savitiilikaton arvoinen? On tietysti ja vaihto kannattaa. EI HUOLTA PAINOSTA Kattotiili painaa peltiä enemmän, mutta kattosi on suunniteltu kestämään erittäin suuria kuormia, kuten lumikuormaa. Näiden rinnalla muutamien kymmenien kilojen neliöpainoerot materiaalien välillä eivät vaikuta. Jos oman katon kantavuus kuitenkin askarruttaa, ota yhteys tekniseen neuvontaamme niin kerromme lisää. ASENTAMINEN JA YLLÄPITO ON HELPPOA! Tiilikaton asentaminen on helppoa itsekin. Kun kaipaat apua, meidän kauttamme löydät ammattitaitoiset ja luotettavat tiilikattoasentajat. Tiilikatto on jatkossa erittäin helppohoitoinen. Säännöllinen puhdistus riitää! SINULLA ON SIIHEN VARAA! Aito on edullisempi kuin jäljitelmä! Nyt kannattaa toteuttaa kattoremontti tiilikatolla, sillä viimeisimmässä riippumattoman tahon hintavertailussa se todettiin edullisimmaksi vaihtoehdoksi. Muista myös kotitalousvähennys asennuskuluista! 16% Tuuli 60% Lumi 13% Vesikatto 11% Rakenteet Varsinaisen katemateriaalin, eli vesikaton, osuus katon kokonaiskuormasta on varsin pieni. KATEMATERIAALI MATERIAALI- TYÖME- APUTYÖ % TYÖKUS- KUSTANNUS - KUSTANNUS /M 2 NEKKI tth TANNUS /M 2 YHTEENSÄ /M 2 BETONITIILIKATE 26,80 0, ,11 35,91 KONESAUMATTU PELTIKATE 30,86 0, ,60 47,46 MUOTOLEVY PELTIKATE 33,01 0, ,38 43,39 KATTOHUOPALAATTAKATE 27,03 0, ,99 40,02 Lähde: Rakennustieto Oy, Rakennusosien kustannuksia

6 KUINKA KATTOTIILI VALITAAN Oikeat kattotiilet valmistetaan betonista tai savesta. Savi on klassinen kattomateriaali. Se on vahva, kaunis ja kestävä. Puhtaana, luonnollisena materiaalina savi vain kaunistuu vuosien mittaan. Lasitetulla kattotiilellä on erityisen kestävä pinta. Betoni on kustannustehokas kattotiilimateriaali. Erilaisilla pintakäsittelyillä betonikattotiilille voidaan antaa erilaisia toiminnallisia ja ulkonäöllisiä ominaisuuksia. Kaikki Monierin kattotiilet klassista Vittingeä lukuun ottamatta ovat lukkiutuvia. Lukkiutuvat kattotiilet ovat helpompia asentaa ja ne muodostavat mahdollisimman tiiviin pinnan. Arkkitehtimme on jakanut kattotiilemme kuuteen erilaiseen tyylikategoriaan. Mikä niistä sopii sinulle? Arvokas Ainutlaatuiseen taloon tarvitaan myös ainutlaatuinen kattotiili. Lasitetuilla savikattotiilillä saadaan aikaan kiiltäväpintainen katto, joka korostaa talon ylellisyyttä. Hollander on lukkiutuva savikattotiili, jota saa sekä lasitettuna, enkopoituna että luonnollisena savitiilenpunaisena. Yksinkertaisesti markkinoiden parasta laatua. Katso myös Nortegliä, lukkiutuvaa ja helposti asennettavaa savikattotiiltä, jolla on klassinen skandinaavinen muoto. Sivulla Perinteinen Huom! Kaikki esitteen kuvissa näkyvät rakentamistavat eivät ole Suomen rakennusmääräysten mukaisia. Painoteknisistä syistä esitteen kuvien värit saattavat poiketa todellisista tuotteista. Tässä painotuotteessa annetut hinnat ovat esimerkkejä ja saattava poiketa jälleenmyyjittäin. Vittinge on perinteinen savikattotiili pohjoismaiseen tyyliin. Se on varma valinta sekä kattokorjauksiin että perinnerakentamiseen. Sivu 18. Klassinen ja kaunis profiili yhdistettynä moderniin lukkiutuvaan ratkaisuun on monen saneerauskohteen valinta. GRANAT-savikattotiilemme tarjoaa tähän ratkaisun. Sivu 15. 4

7 Moderni UUTUUS! Uutta luova Moderni omakotitalo laajoine, tasaisine kattopintoineen vaatii katteekseen harmonisen kattotiilen. Uudenaikaisin vaihtoehtomme on täysin litteä betonikattotiili ormax Minster. Sivu 21. Turmalin on todella uudenaikainen lukkiutuva savikattotiili. Se antaa talolle tyylipuhtaan vaikutelman. Turmalin on kehitetty nimenomaan nykyarkkitehtuurin tarpeisiin. Sivu 8. Etsitkö fiksuja ratkaisuja kattoosi? Niitä meiltä löytyy! Meiltä löytyy esimerkiksi likaa ja kasvillisuutta hylkivä kattotiili ORMAX PROTECTOR. Sivu 22. Taloudellinen UUTUUS! Suuret kohteet Betonikattotiili on taloudellinen ja helppo asentaa. Useimpiin taloihin sopivaa Ormaxia on lukuisia värivaihtoehtoja. Sivu 25. Lukkiutuva Rubin savikattotiili edustaa perinteistä keski-eurooppalaista suunnittelua. Useina värivaihtoehtoina saatava Rubin on juuri sopivan hintainen savikattotiili. Sivu 16. Katto on aina katto koosta riippumatta. Maailman suurimman kattotoimittajan tekniset, logistiset ja määrälaskennan resurssit ovat omaa luokkaansa. Monista erilaisista kattoprojekteista saamastamme kokemuksesta puhumattakaan. Tämä kaikki on asiakkaidemme käytettävissä. Sivu 34. 5

8 Ammattilainen avuksi kattoasennukseen? Valtuutetut asennusliikkeemme auttavat! Löydät sinua lähimmän Valtuutetun asentajan internetsivuiltamme tai kysymällä asiakaspalvelustamme. Kun haluat varmistaa, että kotisi on katettu korkealaatuisilla kattotiilillä sekä juuri niihin suunnitelluilla kattotarvikkeilla, valintasi on Monier Kattopaketti. Monier on paikallinen kattoasiantuntijasi ja meiltä saat kattosi kokonaisratkaisuna. Jälleenmyyjiltämme (asennusliikkeet ja rautakaupat) saat tarjouksen kaikesta, mitä kattoosi tarvitset. Valikoimastamme löytyvät niin kattotiilet, kiinnikkeet ja tiivisteet kuin myös kattoturvatuotteet, rännit ja aluskatteet. Lisätietoja Monier Kattopaketista löydät tämän esitteen sivulta 28 alkaen. Mitä tulee uuden kattosi asennukseen, parhaan asiantuntemuksen tarjoaa Monierin Valtuutettujen asentajien verkosto. Verkoston jäsenillä on viimeisin tieto Monier tuotteista ja ratkaisuista ja he osallistuvat säännöllisesti järjestämäämme koulutusohjelmaan. Nämä kattoammattilaiset tuntevat tuotteemme ja osaavat toteuttaa vaativimmatkin kattoprojektit. Valtuutetut asentajamme ovat luotettavia ammattilaisia juuri tiilikattojen asentamisessa. Valtuutettujen asentajien verkoston ansiosta löydät helposti asiantuntevan kattoasennuskumppanin lähes kaikkialta Suomessa. Saat kaiken kattoprojektiisi tarvittavan kätevästi saman katon alta. Ja mikä tärkeämpää; löydät asiantuntevan ammattilaisen toteuttamaan työn alusta loppuun tai juuri haluamassasi laajuudessa. Meillä on pitkät suhteet Valtuutettujen asennusliikkeidemme kanssa. Asentajat ovat alansa huippuammattilaisia ja lisäksi läpikäyneet koulutuksemme. Kaikki tämä takaa sen, että voimme lämpimästi suositella heitä toteuttamaan Monier-tiilikattonne! Internetsivuiltamme löydät lisätietoja tuotteistamme sekä Valtuutetuista asentajistamme. Sivuilta löydät myös sinua lähimmän kattoammattilaisen yhteystietoineen. Tervetuloa tutustumaan! 6

9 MONIERin suomalaiset juuret Tuotteidemme juuret ovat syvällä Suomessa. Kotimaisia Ormax -betonikattotiiliä on valmistettu jo yli kaksikymmentä vuotta ja niiden edeltäjiä aina vuodesta 1974 alkaen. Nykyiset Ormax-tiilet sekä uuden sukupolven Ormax Protector -tiilet valmistetaan omalla tehtaallamme Orimattilan Pennalassa, pohjoismaiden nykyaikaisimmissa olosuhteissa. Olemme ylpeitä kotimaisista juuristamme! MONIER myy Suomen suosituimmat kattotiilet. Kotimaisen markkinajohtajuuden rinnalla kansainvälisen organisaatiomme markkinajohtajuus maailmalla takaa meille vahvan pohjan laadunvalvontaan ja tuotekehitykseen. Näin saamme yhdistettyä parhaalla mahdollisella tavalla kotimaisen ja kansainvälisen osaamisen. Suomessa kehitetyt ja valmistetut ORMAX- sekä ORMAX PROTECTOR -betonikattotiilet ovat laadultaan vesikatteiden eliittiä. Olemme ylpeitä siitä, että näille tuotteille on myönnetty Avainlippu-tunnus merkiksi kotimaisuudesta. Kotimainen Ormax Suomen suosituimpia kattotiiliä jo vuodesta 1974! Ormax on TM Testivoittaja! Tekniikan Maailman rinnakkaisjulkaisu TM Rakennusmaailma (numero 6/2009) laittoi betonikattotiilet paremmuusjärjestykseen. Arvostetun ja tunnetun tekniikan asiantuntijalehden testissä oli mukana neljä Suomessa myytävää betonikattotiiltä. Testin voittaja oli Ormax korkeimmalla pistemäärällä ja neljällä tähdellä! Tarkat testit Kaikki betonikattotiilien mittaukset ja tutkimukset tehtiin VTT:llä. Testausmenetelmät olivat SFS-EN 491 -standardin mukaisia. Testattavia ominaisuuksia olivat: pakkaskesto, vedenpitävyys, murtolujuus, värimuutokset, pintavauriot ja mittatarkkuus. Pakkasenkesto tutkittiin standardin mukaisen 25 jäädytys-sulatuskierroksen lisäksi kovennetulla, 300 pakkassyklin, testillä. Pakkasenkesto onkin yksi tärkeimmistä kattotiilen ominaisuuksista Suomen ilmasto-oloissa. Ormax selvisi pakkasenkestävyyskokeista lähes ongelmitta saaden 9 pistettä kymmenestä. Muutoinkin Ormax tiilet näyttivät testissä laatunsa: vedenpitävyystestissä vesi pysyy oikealla puolella tiilipintaa, murtolujuus ylittää koko testin ajan standardin vaatimukset komeasti eikä mittatarkkuudessa ollut huomauttamista. Laatua myös toimitustavassa Varmistaakseen tutkimuksen riippumattomuuden valmistajista, tiilet tilattiin rautakaupan kautta. Näin varmistuttiin siitä, että tuotteet ja palvelu vastasivat todellista kuluttajakauppaa. Ormax sai erityiskiitosta tuotteidensa pakkauksesta. Tiilet oli huolella pakattu eikä kuormassa ollut rikkoutuneita tiiliä. Betonikattotiili kestää Testin tärkein loppupäätelmä oli, että betoniset kattotiilet ovat yleisesti hyvin kestäviä. Testin kovennetut pakkaskestotestit vastaavat vuosien rasitusta todellisissa oloissa ja tiilet ylittivät standardin lujuusvaatimukset tämänkin rasituksen jälkeen lähes kaksinkertaisesti. Kuluttaja voi olla varsin huoleton. Jos betonitiilikatteeseen suhtaudutaan kunnioituksella, sille voi luvata pitkää ikää. (TM Rakennusmaailama 6/09). Tutustu ORMAX-betonikattotiiliin sivulta 22 alkaen! 7

10 TURMALIN Todella upea, kevytilmeinen laattamainen savikattotiili Turmalin on lukkiutuva ja helposti asennettava. Sen värit ja pintakäsittelyt on suunniteltu sopimaan harmonisesti yhteen nykyarkkitehtuurin kanssa. Lopputuloksena on tyylikäs ja nykyaikainen katto. Turmalin-tiileen saat täydellisen valikoiman erikoistiiliä ja kattotarvikkeita, joilla viimeistelet katon ilmeen. TURMALIN Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 475 mm 278*/280 mm mm 238*/240 mm Paino: n. 4,4 kg/kpl, 50 kg/m 2 Lavakoko: 216 kpl Menekki: 11,1 11,8 kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) väh. TL4 luokan aluskate * antrasiitti ja musta Uutuus! Enkopoitu Lasitettu Enkopoitu Enkopoitu Savitiilenpunainen Lasitettu Lasitettu antrasiitti koralli harmaa kuparinpunainen musta harmaa MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla 62. 8

11 KATTOPAKETTI TURMALIN Enkopoitu antrasiitti Arvio suositushinnasta kuvan mallitalolle 180 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Todella nykyaikainen, lukkiutuva savikattotiili. Antaa talolle tyylipuhtaan ilmeen. Kehitetty modernin arkkitehtuurin tarpeisiin. Turmalin on uusin lisäys laajaan savikattotiilivalikoimaamme. Nyt myös savitiilistä löytyy laattamainen vaihtoehto. 9

12 KATTOPAKETTI HOLLANDER Lasitettu musta Arvio suositushinnasta kuvan mallitalolle 240 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Hollanderissa yhdistyvät savikattotiilen perinteet moderniin rakennustekniikkaan. Se on suunniteltu mahdollisimman helpoksi asentaa lopputuloksesta tinkimättä. 10

13 hollander Ainutlaatuinen, lukkiutuva savikattotiili antaa katolle ja koko talolle hienostuneen yleisilmeen. Lukkiutuvan savikattotiilen vaihteleva limitys helpottaa asentamista. Hollander sopii niin korjaamiseen kuin uudisrakentamiseenkin. HOLLANDER Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 410 mm 265 mm mm mm Paino: n. 3,1 kg/kpl, 40 kg/m 2 Lavakoko: 288 kpl Menekki: kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) väh. TL4 luokan aluskate Enkopoitu musta Savitiilenpunainen Lasitettu musta Enkopoitu harmaa Enkopoitu ruskea Lasitettu mattamusta MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

14 nortegl Lukkiutuva, pohjoismaiseen makuun kehitetty savikattotiili. Helposti asennettava, varma ja taloudellinen. Tavanomaista suuremman kokonsa vuoksi Nortegl sopii myös laajoille kattopinnoille. Se vastaa limitykseltään useimpia betonikattotiiliä, joten se on omiaan vanhojen betonitiilikattojen saneerauksiin. NORTEGL Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 450 mm 280 mm mm 259 mm Paino: n. 3,8 kg/kpl, 42 kg/m 2 Lavakoko: 252 kpl Menekki: 10,2 12,2 kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) väh. TL4 luokan aluskate Savitiilenpunainen Enkopoitu antiikki Enkopoitu antrasiitti Lasitettu musta Lasitettu koralli MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

15 KATTOPAKETTI NORTEGL Savitiilenpunainen Arvio suositushinnasta kuvan mallitalolle 180 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet, kattoturvatuotteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Klassinen, syvä aaltomuoto sopii hyvin suomalaiseen rakennusperinteeseen. Vaikutelma on rauhallinen ja varma. Voisi jopa sanoa, että Nortegl on lukkiutuva Vittinge-savikattotiili. Yhtä kaunis, tiiviimpi ja helpompi asentaa. 13

16 KATTOPAKETTI GRANAT Savitiilenpunainen Arvio suositushinnasta kuvan mallitalolle 245 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet, läpiviennit, kattoturvatuotteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Granat on todellakin ajaton savikattotiili. Suorahkon ja kulmikkaan aaltomuotonsa vuoksi se sopii yhtä hyvin nykyaikaisiin taloihin kuin kattokorjauksiinkin. 14

17 GRANAT Lukkiutuvalla savikattotiili Granatilla on luonteenomainen, selkeä kaksoisaaltomuoto. Tämäntyyppisiä savikattotiiliä on aiemmin valmistettu ja käytetty paljon Suomessa ja se soveltuukin siksi hyvin kattokorjauksiin, mutta myös uudisrakennusten kattoihin. GRANAT Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 430 mm 255 mm 360 mm 215 mm Paino: n. 3,8 kg/kpl, 49 kg/m 2 Lavakoko: 256 kpl Menekki: kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) väh. TL4 luokan aluskate Savitiilenpunainen Enkopoitu kuparinpunainen Enkopoitu antrasiitti Mattalasitettu kastanjanruskea Mattalasitettu punainen MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

18 RUBIN Laadukas, sopivan hintainen kattotiili antaa talollesi mannermaisen silauksen. Rubin on itse asiassa suosituin savikattotiilemme esimerkiksi Saksassa. Sen hieman erilainen aaltomuoto antaa talollesi jämäkkyyttä. Värivaihtoehtoja on useita. Rubiniin saa laajan valikoiman kattotarvikkeita. RUBIN Kokonaispituus: Kokonaisleveys: Hyötypituus: Hyötyleveys: 390 mm 265 mm n mm n. 224 mm Paino: n. 2,5 kg/kpl, 33 kg/m 2 Nippukoko: Lavakoko: 6 kpl 288 kpl Menekki: 13 kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) väh. TL4 luokan aluskate Uutuus! Enkopoitu Savitiilen- Enkopoitu Enkopoitu Mattalasitettu Lasitettu Mattalasitettu Lasitettu Lasitettu kuparinpunainen punainen ruskea antrasiitti koralli kastanja punainen vihreä musta MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

19 KATTOPAKETTI RUBIN Lasitettu musta Arvio suositushinnasta kuvan mallitalolle 200 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. RUBINilla saat jämäkkyyttä ja vaikuttavuutta ja vielä kohtuuhintaan. 17

20 vittinge Perinteinen savikattotiili pohjoismaiseen rakennusperinteeseen. Ainutlaatuinen väri ja pintarakenne ovat varmasti tuttuja, sillä se on yleisin savikattotiilemme. Vittinge soveltuu siksi hyvin sekä kattokorjauksiin että uusiin perinnetaloihin. Vittinge savikattotiili on erittäin pitkäikäinen ja vuosien myötä vain kaunistuu. VITTINGE YKSIKOURUINEN E13 Kokonaispituus: Kokonaisleveys: Hyötypituus: Hyötyleveys: 420 mm 235 mm n. 375 mm n. 200 mm Paino: n. 2,5 kg/kpl, 33 kg/m 2 Nippukoko: Lavakoko: 6 kpl 288 kpl Menekki: 13,3 kpl/m 2 Min. kattokaltevuus: 1:3 (18 ) VITTINGE KAKSIKOURUINEN T11 Kokonaispituus: Kokonaisleveys: Hyötypituus: Hyötyleveys: 420 mm 280 mm n. 375 mm n. 240 mm Paino: n. 2,8 kg/kpl, 30 kg/m 2 Nippukoko: Lavakoko: 6 kpl 288 kpl Menekki: 10,7 kpl/m 2 Min. kattokaltevuus: 1:3 (18 ) HUOM! Vittinge tiilten kanssa on aina käytettävä vähintään TL4 luokan aluskatetta. MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

21 KATTOPAKETTI VITTINGE E13 Savitiilenpunainen Arvio suositushinnasta kuvan mallitalolle 195 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet sekä tiivisteet. Hinta ei sisällä asennus- eikä toimituskuluja. Aito savikattotiili on luonnontuote. Vittinge valmistetaan lähes käsityönä. Savi puristetaan muotoonsa muottilevyn päälle ja katkotaan oikeaan mittaansa. Tiilet kuivatetaan huolellisesti ja poltetaan uunissa noin tuhannen asteen lämmössä. Aikaa savenottopaikalta valmiiksi kattotiileksi kuluu ainakin kuusi viikkoa. Yksikouruinen Vittinge on ollut samanmuotoinen jo yli 300 vuotta. Kaksikouruinen vaihtoehto syntyi vuoden 1900 paikkeilla. Aitona savikattotiilenä Vittinge vanhenee arvokkaasti. Vittingellä luot ajattoman katon, joka kestää tyylikkäänä kaikki trendit. 19

22 KATTOPAKETTI ORMAX MINSTER Harmaa Arvio suositushinnasta kuvan mallitalolle 215 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet, kattoturvatuotteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Ainutlaatuinen tyylipuhdas laattakattotiili ORMAX Minster antaa yhdessä siihen suunniteltujen kattotarvikkeiden kanssa katolle eksklusiivisen, modernin ilmeen. 20

23 ormax minster Ormax Minster on täysin uudenlainen, laattamallinen betonikattotiili. Tasainen muoto luo kevytilmeisen ja näyttävän kattopinnan, joka sopii niin nykyarkkitehtuuriin kuin vaikka hirsirakentamiseen. Ormax Minster on hiljainen ja kokonaistaloudellinen vaihtoehto pellille. ORMAX Minster Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 418 mm 334 mm mm 296 mm Paino: n. 5,1 kg/kpl, 51 kg/m 2 Nippukoko: Lavakoko: 4 kpl 108 kpl Menekki: kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) väh. TL4 luokan aluskate Harmaa Savitiilenpunainen Antrasiitti MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

24 ORMAX PROTECTOR Ormax Protectorissa yhdistyvät kaunis ulkonäkö ja pitkä elinkaari. Ainutlaatuinen Protector-pinnoite antaa tiilelle kauniin pinnan, joka hylkii tehokkaasti likaa ja kasvillisuutta. Pinnoite suojaa myös uv-säteilyltä, jolloin väri pysyy pitkään haalistumattomana. Kotimainen Ormax Protector -betonikattotiili antaa katolle laadukkaan ja harmonisen ilmeen. ORMAX PROTECTOR Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 420 mm 330 mm mm 298 mm Paino: n. 4,2 kg/kpl, 42 kg/m 2 Nippukoko: Lavakoko: 6 kpl 252 kpl Menekki: 9,5 11 kpl/m 2 Min. kattokaltevuus: 1:4 (18,4 ) kevyt aluskate 1:5 (11,3 ) väh. TL4 luokan aluskate TAKUU 30 V. Katso tarkemmat takuuehdot internetsivuiltamme tai kysy lisää asiakaspalvelusta. Savitiilenpunainen Tupapunainen Tummanharmaa Musta Ruskea MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

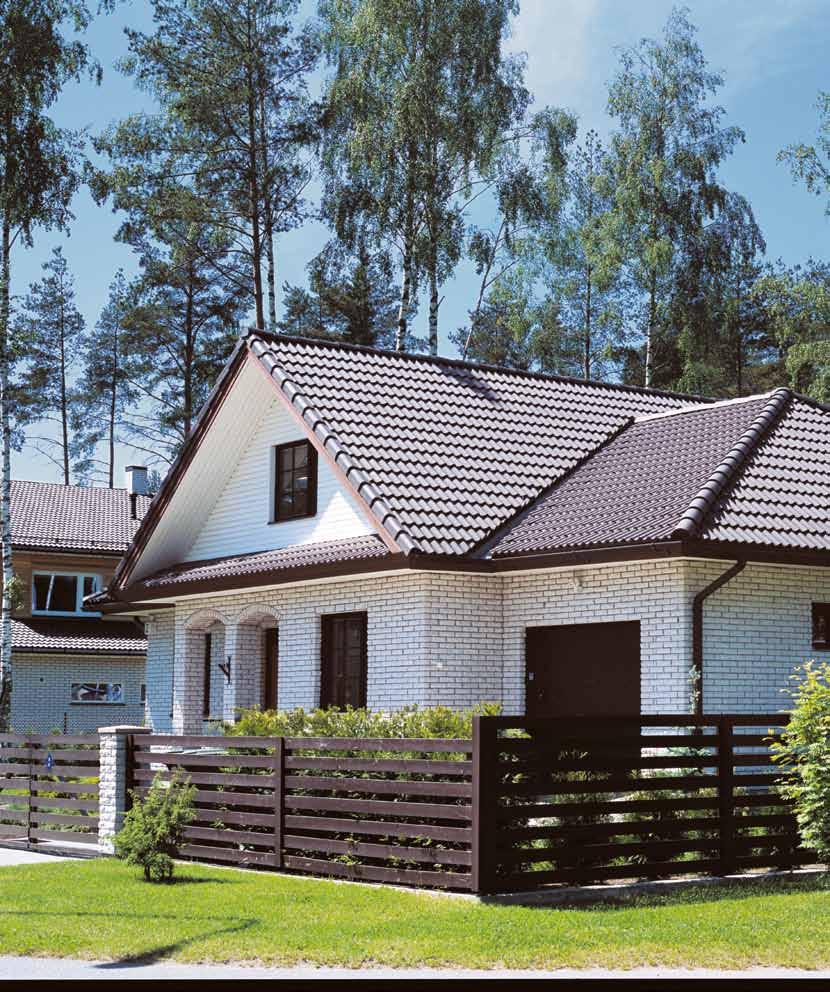

25 KATTOPAKETTI ORMAX PROTECTOR Tummanharmaa Arvio suositushinnasta kuvan mallitalolle 210 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Symmetrisesti aaltoileva betonikattotiili Ormax Protector soveltuu monenlaisiin taloihin. Kauniin kiiltävä pinta ja syvän hehkuvat värit henkivät laatua, joka kestää pitkään. Ormax Protector jatkaa perinteisten Ormax-betonikattotiilten kehityskulkua ja edustaa alan ehdotonta huipputekniikkaa. Protector-tiilille myönnämmekin sen ainutlaatuisten ominaisuuksien vuoksi 30 vuoden takuun. Ormax Protector on kotimainen Avainlipputuote, joka valmistetaan tehtaallamme Orimattilan Pennalassa. 23

26 KATTOPAKETTI ORMAX Savitiilenpunainen Arvio suositushinnasta kuvan mallitalolle 195 m 2 kattoneliöillä. MONIER kattopaketti sisältää tarvittavat tiilet, kiinnikkeet, tiivisteet, sekä aluskatteen. Hinta ei sisällä asennus- eikä toimituskuluja. Ormax on perinteinen kaksiaaltoinen betonikattotiili, joka antaa katollesi harmonisen ilmeen. Se on niin uudisrakentajien kuin korjaajien suosikki ja siten Suomen eniten myyty kattotiili. Ormax on ollut betonikattotiilien markkinajohtaja Suomessa jo pitkään. Juuremme juontavat aivan kotimaisen betonikattotiiliteollisuuden alkuaikoihin saakka. Pitkä historia alan edelläkävijänä mahdollistaa parhaan asiantuntemuksen ja siten erittäin korkealaatuiset tuotteet. Annammekin Ormax-tiilille 15 vuoden takuun. Ormax on kotimainen Avainlipputuote, joka valmistetaan tehtaallamme Orimattilan Pennalassa. 24

27 ORMAX Klassinen betonikattotiili, helppo asentaa ja lukuisia värivaihtoehtoja. Ormaxia saa seitsemää eri väriä tietenkin laajalla tarvikevalikoimalla. Suomessa kehitetty ja valmistettu Ormax on kattotiili vaativiin sääoloihin, ja siinä on kestävä pintamaalaus. ORMAX Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 420 mm 330 mm mm 298 mm Paino: n. 4,2 kg/kpl, 42 kg/m 2 Nippukoko: Lavakoko: 6 kpl 252 kpl Menekki: 9,5 11 kpl/m 2 Min. kattokaltevuus: 1:4 (18,4 ) kevyt aluskate 1:5 (11,3 ) väh. TL4 luokan aluskate TAKUU 15 V. Katso tarkemmat takuuehdot internetsivuiltamme tai kysy lisää asiakaspalvelusta. Savitiilenpunainen Tupapunainen Antiikinpunainen Harmaa Tummanharmaa Ruskea Musta MONIERIN KATTOPAKETTIIN KUULUVAT: Kattotiilet, erikoistiilet ja kaikki tarvittavat kiinnikkeet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kaikki erikoistiilet ja kattotarvikkeet löytyvät sivulta 36 alkaen. VÄRIKOODIT JA PINTAKÄSITTELYT: sivu Vertaa kattotiilien hintoja sivulla

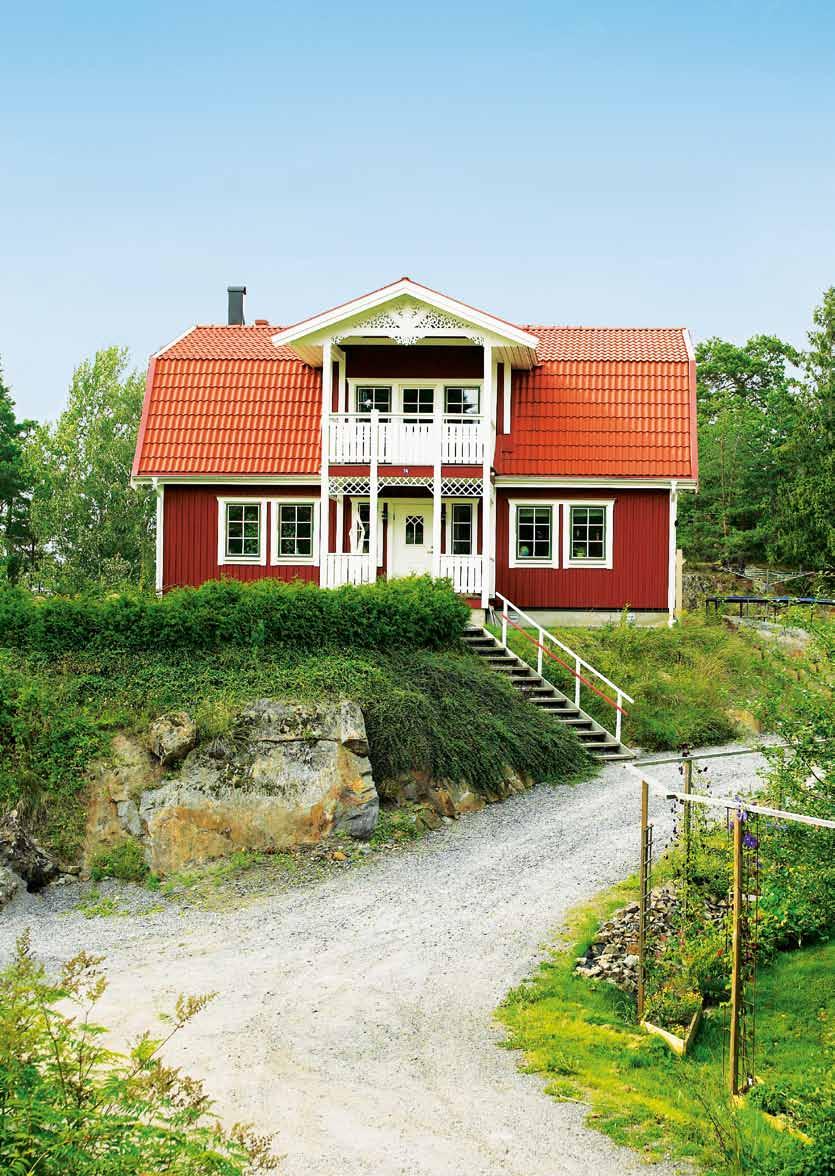

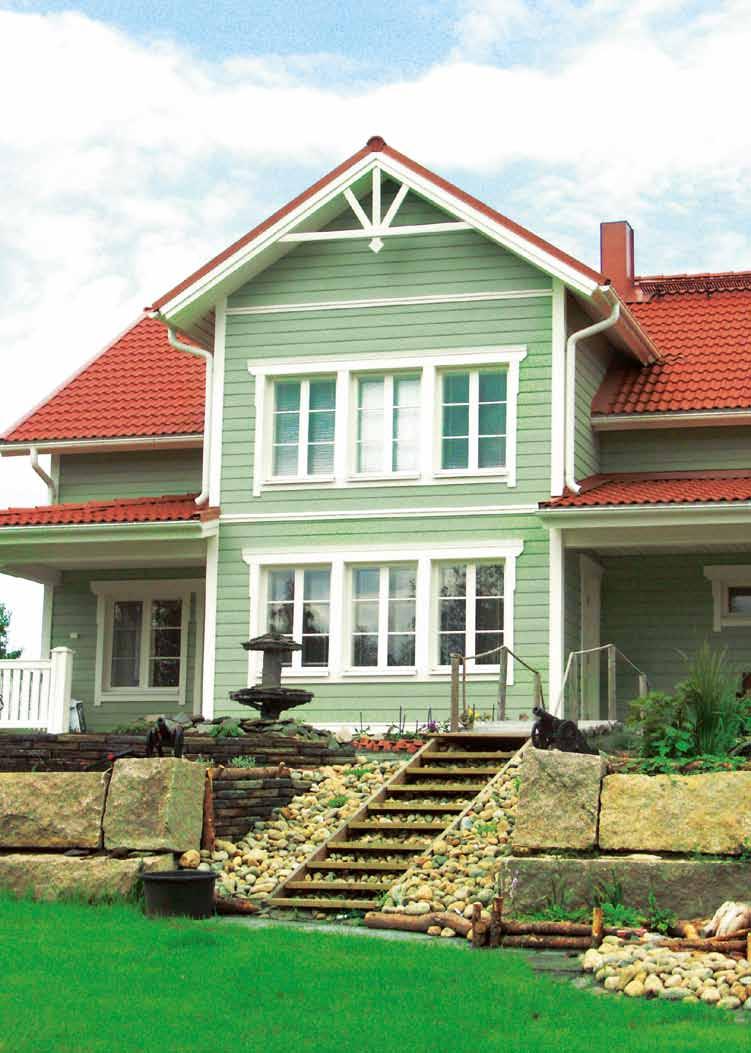

28 Ormax savitiilenpunainen 26

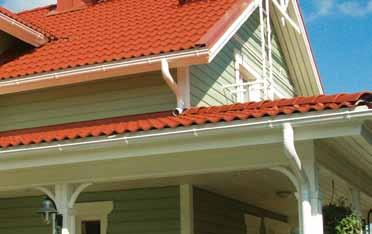

29 Sadevesijärjestelmä Oikein suunniteltu sadevesijärjestelmä on tärkeä osa vesikaton toimivuutta. Sadevesijärjestelmän eri osat on kehitetty yhteensopiviksi mitoituksiltaan ja rakenneratkaisuiltaan. Niiden asentaminen on tehty mahdollisimman helpoksi. Tehdasvalmisteiset kourut ovat tiiviitä, mittatarkkoja ja sileän pintansa ansiosta erittäin helppoja puhdistaa. Tilaa myös sadevesijärjestelmä tiilikattosi toimituksen yhteydessä. Näin varmistut, että saat todella viimeistellyn ja toimivan kattoratkaisun, jonka kaikki osat toimitetaan sinulle yhdellä kertaa sovittuna ajankohtana. Värit: valkoinen, harmaa, punainen, ruskea ja musta. Pyöreät räystäskourut Osat: 1. Räystäskouru 2. Kulmakappale 90 ulko 3. Kulmakappale 90 sisä 4. Kulmakappale 45 ulko 5. Kulmakappale 45 sisä 6. Tukkopää oikea ja vasen 7. Kourun kannake suora 8. Kourun kannake vino 9. Syöksytorven lähtökappale 10. Ylämutka 11. Välimutka 12. Suora torvi 13. Ulosheittäjä 14. Syöksytorven kiinnike 27

30 MONIER KATTOPAKETTI Katon valinta voi olla hankalaa, mutta sen ostaminen on oikeastaan melko yksinkertaista. Pyydät vain kattopakettia. Siten voit olla varma, että siihen kuuluvat kaikki, mitä tarvitset: kattotiilet, tiivisteet, kiinnikkeet, ilmanvaihtoläpiviennit ja kattoturvatuotteet. Kattopaketti merkitsee myös turvallisuutta. Kaikki yksityiskohdat ovat alkuperäisosia, jotka ovat käyneet läpi tarkan testauksen ja on suunniteltu toimiviksi ja luotettaviksi. Kattopaketti on koottu noudattamaan Suomen rakennusmääräyksiä. Kattopaketin sisältö 1. LAPETIILET JA ERIKOISTIILET. On erittäin tärkeää, että katon kaikki osat ovat katettu laadukkailla ja yhteensopivilla kattotiilillä. Se voidaan tehdä kauniisti ja tehokkaasti tavallisilla lapetiilillä ja erikoistiilillä. 2. KIINNIKKEET. Katon toiminnan ja luotettavuuden takaamiseksi kaikissa sääolosuhteissa kattotiilet tulee kiinnittää oikealla tavalla ja oikeilla tuotteilla. 3. TIIVISTYS. Terveeseen taloon tarvitaan tiivis ja oikein tuulettuva katto. MONIERilla on nykyaikaiset tuulettuvat aluskatteet, jotka voidaan asentaa joko raakaponttikatolle tai kattoristikoille sekä fiksut, helppokäyttöiset harja-, ja taitetiivisteet, peltiosat ja tiivistenauhat. 4. ILMANVAIHTO. Talon ilmanvaihto edellyttää ilmanvaihtoläpivientien asentamista katolle. Erityisesti tähän tarkoitukseen suunnitellut ja yhdessä kattotiilien kanssa testatut tuotteet takaavat toimivan ja kauniin ratkaisun. 5. KATTOTURVA. Talon omistaja on vastuussa niin katolla kuin sen allakin olevien turvallisuudesta. Katolta tippuvan lumen aiheuttamat vahingot ovat myös talonomistajan vastuulla. MONIERilla on täysi valikoima testattuja, viranomaisten hyväksymiä kattoturvatuotteita, jotka sopivat yhteen kattotiiliemme kanssa. 6. SADEVESIJÄRJESTELMÄ. Laadukas sadevesijärjestelmä viimeistelee katon. Lue lisää MONIER sadevesijärjestelmästä sivulta Ulkotaitteen päätyharjatiili 3 Metalroll/Figaroll ulkotaitetiiviste 1 Harjanjakokappale 3 Sisätaite 3 Wakaflex 4 Kattosilta 5 Kattoluukku 3 Harjatiili 2 Harjatiilen kiinnike 1 Aloitusharjatiili 2 Kattotiilinaula 5 Antennin läpivienti 5 Lämpöeristetty tuuletusputki 4 Lumieste 6 Sadevesijärjestelmä 1 Päätyreunatiili 1 Päätyräystäspelti 4 Tikasaskelma 4 Seinätikas 5 Viemärintuuletusputki 3 Lintueste 3 Aluskate 1 Puolitiili 28

31 1 KATTOTIILET Kattotiilet muodostavat katon pintakerroksen, joka paitsi suojaa, myös antaa katolle sen ominaisilmeen. Monierin valikoimiin kuuluvat sekä savi- että betonikattotiilet. Kattotiilet voidaan jakaa lapetiiliin, harjatiiliin ja päätytiiliin. Savi on puhdas luonnon materiaali, joka kestää erittäin kauan ja ikääntyy kauniisti. MONIERin savikattotiilivalikoimaan kuuluvat: Turmalin, Hollander, Nortegl, Granat, Rubin ja Vittinge. Betoni on erittäin kestävä materiaali ja betonikattotiilillä on paljon erilaisia väri- ja pintakäsittelyvaihtoehtoja. MONIERin betonikattotiilivalikoimaan kuuluvat: Ormax Minster, Ormax Protector ja Ormax. 2 KIINNIKKEET Kiinnitykseen käytettävät naulat, ruuvit tai muut kiinnikkeet pitävät kattotiilet paikallaan kaikissa olosuhteissa. Katon jokaista tiiltä ei kuitenkaan tarvitse kiinnittää vaan ne ladotaan ruoteiden varaan. MONIER on kehittänyt erityiskiinnikkeet jokaiselle kattotiilelle. Ruostesuojatut, vahvat kiinnikkeet kestävät yhtä kauan kuin itse kattotiiletkin. 29

32 3 TIIVISTYS ALUSKATTEET Aluskate suojaa katon rakenteita kosteuden vaikutukselta. MONIERilla on valikoima aluskatteita käytettäväksi erityyppisissä katoissa. Korkealaatuisin aluskatteemme on DIVOROLL TOP RU. Sitä voidaan käyttää kaikenlaisissa katoissa. Se korvaa jopa umpilaudan ja huovan ja sillä on monia hyviä ominaisuuksia: Tuulen- ja vedenpitävä, mutta samaan aikaan tuulettuva, se toimii kuten nykyaikaisissa ulkoiluvaatteissa käytettävät vedenpitävät ja hengittävät materiaalit. Hyvä hengittävyys, mikä nopeuttaa kuivumisprosessia. Nopeampi asentaa. Edullisempi kuin umpilauta ja huopa. Ergonominen, sillä rulla ei ole kovin painava (16 kg/75 m 2 ). Säästää energiaa, sillä tuuletusrakoa ei tarvita, vaan sekin tila voidaan täyttää eristeellä. Lämmöneristys toimii tehokkaammin, kun Divoroll Top RU suojaa sitä tuulelta. SUOSITELLAAN KÄYTETTÄVÄKSI DIVOROLL TOP RU DIVOROLL UNIVERSAL 150 SPANFLEX WF Kattopalkkirakenne Uudisrakennus ja peruskorjaus Vaakasuuntainen asennus * DIF = Diffuusioavoin, hengittävä ** KON = Kondenssisuojattu Raakaponttilaudoitus Uudisrakennus ja peruskorjaus Raakaponttilaudoitus bitumisen aluskatteen päällä, Peruskorjaus + KATTORAKENNETYYPIT Lämpimät katot. Täysin lämpöeristetyt katot Ei tuuletusrakoa Lämpimät katot. Täysin lämpöeristetyt katot Tuuletusraolla Kylmät katot Minimi kattokaltevuus (asteina) Lukkiutuvat betoni- ja savikattotiilet Vesilukottomat savikattotiilet, optimaalinen ladonta ++ TUOTETIEDOT Tuotetyyppi DIF* DIF* KON** SUOSITUKSET CE-merkintä kyllä kyllä kyllä Kattoliitto kyllä kyllä kyllä 30

33 ULKOTAITTEIDEN ja harjan TIIVISTYS Katon ULKOTAITTEET ja HARJA tulee tiivistää tarkoitukseen sopivilla tuotteilla, jotta katto olisi tiivis ja silti tuulettuva. Katon alaräystäälle tulee asentaa lintueste estämään lintuja tai muita pieniä eläimiä pääsemästä kattotiilien alle ja tukkimasta tuuletusta. MONIERilla on useita tiivistevaihtoehtoja perus muovisesta tiivisteestä kaikkein kehittyneimpiin tuulettuviin ulkotaitetiivisteisiin. Tiivistystuotteidemme eliittiä on METALROLL, jolla on nämä edut: Vesitiivis. Tuulettuva. Taipuisa niin pitkittäin kuin poikittain, joten helposti muotoiltavissa. TIIVISTE Metalroll Figaroll BETONINEN HARJATIIV. MUOVInenharjatiiv Harja Ulkotaite Savikattotiilet Betonikattotiilet Vesitiivis Tuulettuvuus Helppo asentaa Taipuisuus pitkittäin Taipuisuus poikittain MUIDEN KATON ERIKOISKOHTIEN TIIVISTYS Katon lappeen sekä kattolyhtyjen, sisäänkäyntikatosten ja savuhormien liitosten taitteisiin tarvitaan erityistiivisteitä kosteutta vastaan. Sisätaitteiden tiivistys tehdään turpoavalla sisätaitetiivisteellä. Näin estetään roskien ja veden pääsy tiilien alle. MONIERin Wakaflexillä voi korvata perinteiset pelti- ja lyijytiivisteet. Wakaflexin edut ovat: Lyijyä ympäristöystävällisempi. Taipuisa ja helposti työstettävä. Venyy sekä pituus- että leveyssuunnassa, joten sopii kaikkiin kattoihin. Tarttuu alustaansa pysyvästi. Sekä mustana että savitiilen värisenä. Edullisempi, sillä peltityöt vähenevät. 31

34 4 ILMANVAIHTO- LÄPIVIENNIT Ilmanvaihtoläpiviennit ja muut katon läpiviennit läpäisevät koko kattorakenteen. Ne ovat yksi katon riskialtteimmista kohdista, joten niiden tulee olla tiiviit sekä aluskatteessa että tiilikatteessa. MONIER toimittaa erityisiä läpivientitiiliä sekä kylmille, että lämpöeristetyille tuuletusputkille ja viemärintuuletusputkille sekä antennin läpivienneille. Kaikki vaatimukset täyttävät läpivientien osat on suunniteltu MONIERin kattotiilille. 5 KATTOTURVA Minimoidakseen riskit niin katon päällä kuin talon ympäristössä liikkuville ihmisille Monierilla on valikoima laadukkaita kattoturvatuotteita. Rakennuksesta ja sen korkeudesta riippuen vaaditaan eritasoista kattoturvaa. MONIERilla on sertifioidut tuotteet täyttämään kaikenlaisten rakennusten ja kattotiilien edellyttämät vaatimukset. MONIERin kattoturvatuotevalikoima on suunniteltu meidän kattotiilillemme. Katolla liikkumisen turvaamista varten on seinätikkaita, tikasaskelmia ja kattosiltoja. Talon ympäristön turvallisuutta varten meillä on lumiesteitä. Kattoturvaratkaisu tulee valita kattotiilen ja kattotyypin perusteella. 6 sadevesijärjestelmä Laadukas ja hyvin suunniteltu sadevesijärjestelmä kannattaa hankkia yhtäaikaa muun katon kanssa. Näin saat kattopaketistasi täydellisen ja toimivan. Lisätietoja MONIER sadevesijärjestelmästä löydät sivulta

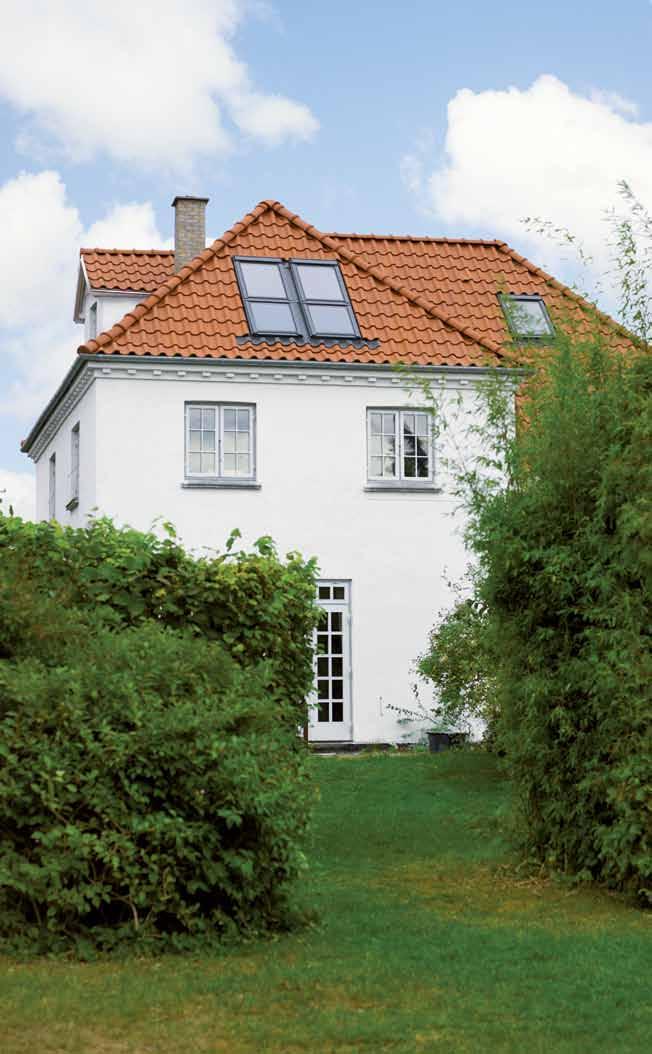

35 Hollander savitiilenpunainen 33

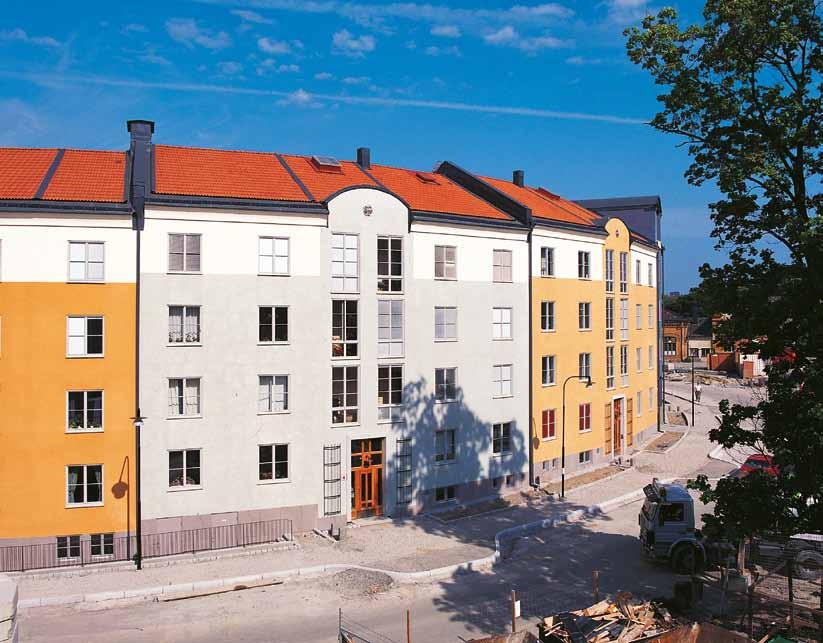

36 TUKENASI SUURISSA PROJEKTEISSA Katon koolla ei ole väliä, kun ajatellaan toimivuutta. Suuret katot vain edellyttävät eritasoista panostusta. Kun rakennetaan tai remontoidaan julkisia kohteita sekä muita suuria kattopintoja, haluamme tukea ammattirakentajaa koko kattoprojektin ajan. MONIER on maailman suurin katejärjestelmien valmistaja. Meillä on runsaasti kokemusta erilaisista tiilikattoprojekteista aina näyttävistä julkiskohteiden saaneerauksista laadukkaisiin taloyhtiöratkaisuihin. Toisin sanoen: Meillä on laaja kokemus tuhansista onnistuneista rakennusprojekteista. Tiedämme, kuinka tärkeää on välttyä rakennusvalvonnan huomautuksilta ja luonnollisestikin pysyä sekä aikataulussa että budjeteissa. Voimme tukea kattoprojektin eri vaiheissa. Kutsumme sitä MPS:ksi: MONIER Projektitueksi. Se on kehitetty siirtämään kokemuksemme ammattira kentajan käyttöön. 34

37 MPS Monier Project Support Katto on rakennuksen yksi tärkeimmistä osista niin talon ulkonäön, kuin toiminnallisuuden kannalta. Jotta kaikki rakennusprojektin kattoa koskevat osatekijät, suunnittelu, rakentaminen ja ylläpito, onnistuisivat parhaalla tavalla suosittelemme seuraavaa neliportaista yhteistyötä. 1. Suunnittelu 2. Ostoprosessi Arkkitehdeille ja muille suunnitteluun osallistuville tarjoamme aktiivisesti tukea aloituskokouksen puitteissa. Aloituskokous käsittää: ~ Aluskatteen valinta tiivis vai kevyt rakenne ~ Kattotiilien sekä kiinnikkeiden ja tarvikkeiden valinta ~ Mallitiilet ~ Referenssirakennukset ja -projektit ~ Lait, säännöt ja tavalliset käytännöt ~ Yhteiset käynnit rakennuspaikalla ja/tai tiilitehtaalla Urakoitsijoille ja ostajille tarjoamme katsauksen projektin kattoratkaisuihin. Käsittelemme seuraavia asioita: ~ Arkkitehdin valitsema kattotiili ~ Tiilien sekä kiinnikkeiden ja tarvikkeiden määrälaskenta ~ Kattoturvallisuuden vaatimukset ~ Ratkaisut huomioiden lait ja säännöt ~ Toimitusajat ~ Toimitusehdot (katollenosto) ~ Asentajien koulutus 3. TOTEUTUS 4. Ylläpito Ennen asennustyön alkamista kattoasentajalle tarjotaan mahdollisuutta tapaamiseen rakennuspaikalla. Myös arkkitehti kutsutaan keskustelemaan seuraavista asioista: ~ Asennusohjeiden läpikäynti ~ Tarkastuslista ja työn kontrollointitavat ~ Ruodejako, tuuletus ja läpiviennit ~ Toimitussuunnitelma tapa ja aikataulu ~ Neuvoja, vinkkejä ja käytäntöjä Kun katto on asennettu, kokoamme halutessanne täydellisen dokumentaation ylläpitoa varten sisältäen: ~ Asennusohjeet ~ Tuote-esitteet ~ Ympäristöselvitykset ~ Takuutodistukset ~ Huolto-ohjeet KATTOPROJEKTIN VAIHEET (B2B) 1. Suunnittelu 2. Ostoprosessi 3. TOTEUTUS 4. Ylläpito PROJEKTIN AIKAJÄNNE 35

38 Ormax musta 36

39 KAIKKI, MITÄ TÄYDELLISEEN KATTOON TARVITAAN Seuraavilta sivuilta löydät valikoiman kaikesta, mitä täydelliseen kattoon tarvitaan. Kaikkiin kattotiiliin kuuluu oma valikoimansa juuri sille tiilelle suunniteltuja alkuperäisosia. Löydät ne samassa järjestyksessä kuin esitteen alun esittelyosasta ja jokaisella kattotiilellä on oma aukeamansa. Täältä löydät kaiken kattopakettiisi: lapetiilet, erikoistiilet, kiinnikkeet, tiivisteet, läpiviennit ja kattoturvatuotteet. Sadevesijärjestelmän esittelemme sivulla

40 TURMALIN turmalin KatemateriaalitTurmalin Lapetiili Leveys: 280 mm, pituus: 475 mm. Hyötyleveys: 238 / 240 mm. Minimimyyntierä: 1 lava. Lavakoko: 216 kpl. Lavan paino n.1000 kg. Menekki n. 11,5 kpl/m² Puolitiili Menekki joka toinen tiilirivi. Lava koko 216 kpl. Harjatiili Leveys: 275 mm. Pituus: 385 mm. Pakkauskoko: 5 kpl/nippu. Menekki: 3 kpl/jm. Lavakoko 80 kpl. Lopetusharjatiili Käytetään harjan lopetuksissa. Aloitusharjatiili Käytetään harjan aloituksissa. Tilaustuote Harjanjakokappale Aumakatossa harjan ja ulkotaitteiden liitoskohdassa. Päätytiili, vasen Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Puolipäätytiili vasen Käytetään päädyissä korvaamaan yhden puolitiilen. Päätytiili, oikea Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Puolipäätytiili oikea Käytetään päädyissä, korvaa yhden puolitiilen. Päätyräytäspelti vasen Käytetään vasemmassa päädyssä viimeistelemään lappeen ja räystään liittymän. Päätyräystäspelti oikea Käytetään oikeassa päädyssä viimeistelemään lappeen ja räystään liittymän. Tuplatiili Käytetään lappeen vasemmassa reunassa, mikäli ei käytetä päätytiiltä. Korvaa yhden lapetiilen. Menekki: noin 3 kpl/jm. KiinnikkeetTurmalin Harjatiilen kiinnike Alumiinia. 50 kpl/pussi. Menekki: 1 kpl/harjatiili. Lapetiilen kiinnike Ruostumaton teräs. 250 kpl/ltk. Menekki n. 1/3 lapetiilien määrästä. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki: 1 kpl/kattoristikko. LäpiviennitTurmalin Antennin läpivienti Antennin läpivientien kanssa käytettävä läpivientilevyä. Sarja sisältää läpivientikappaleen. Läpivientilevy Korvaa yhden lapetiilen, peltinen. Viemärin tuuletusputki 110 mm Tuuletusputkien kanssa käytettävä läpivientilevyä. Sarja sisältää läpivientikappaleen. 125 mm lämpöeristetty tuuletusputki Tuuletusputkien kanssa käytettävä läpivientilevyä. Sarja sisältää läpivientikappaleen. 160 mm lämpöeristetty tuuletusputki Tuuletusputkien kanssa käytettävä läpivientilevyä. Sarja sisältää läpivientikappaleen. Radonimuri Korkeus 700 mm 2-nopeuksinen radonimuri. Sisäputki Ø 110 mm. Erikoissuojattu moottori. Ei sisällä läpivientikappaletta eikä -levyä. Muovia. Huippuimuri Korkeus 700 mm. Ei sisällä läpivientikappaletta eikä -levyä. Erillistä huoltokytkintä ei tarvita. Sisäputki Ø 125 mm. Teho 90 l/s, kun vastus on 150 Pa. Läpivientikappale Käytetään tuuletusputkien kanssa Aluskatteet ja tiivistystuotteetturmalin Divoroll Top RU -aluskate Hengittävä aluskate, 75 m²/rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m 2 /rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m2/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Sisätaitteen pohjapelti Pituus: 3000 mm, hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen. Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiv. Metalroll Leveys mm ja pituus 5000 mm. Keskiosassa tuuletusaukot, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Pulpettikaton yläräystäspelti Yläräystäälle pituus 2000 mm, hyötypituus 1800 mm. Tippapelti Pituus: 2000 mm. Alaräystäälle, valkoinen. Rintapelti 90 astetta Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 astetta Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Kiviliima / tiivistemassa Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Tiivistepala Käytetään 90 rintapeltien ja 2 m:n päätyräystäspeltien kanssa tiivistämässä pellin ja lapetiilen väliin jäävän raon. 25 kpl/pussi. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. 38

41 TURMALIN KattoturvatuotteetTurmalin Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusarja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Unissakävelijä Kattokoriste. Korkeus 48 cm. Kissa Kattokoriste. Korkeus 25 cm. Pöllö Kattokoriste. Korkeus 56 cm. turmalin Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti 3 m Turmalin kattosiltapaketti. Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti 3 m Turmalin lumiestepaketti. Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. LisätarvikkeetTurmalin Kattoluukku Turmalin Aukon koko 600x600. Sisältää kiinnitys ruuvit.peltinen. Kukko Kattokoriste. Korkeus 50 cm. Hevonen Kattokoriste. Korkeus 52 cm. 39

42 HOLLANDER hollander KatemateriaalitHollander Lapetiili Leveys 264 mm, pituus 410 mm. Hyötyleveys 225 mm. Minimimyyntierä 1/2 lavaa, pakkauskoko: 8 kpl/nippu, lavakoko: 288 kpl. Paino: 3,2 kg/kpl. Lavapaino n. 967 kg/lava. Menekki keskimäärin: 12,5 kpl/m². 2/3 lapetiili Käytetään kun vaakajako ei ole jaollinen koko tiilellä Päätytiili, vasen Korvaa yhden lapetiilen päädyssä. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Päätytiili, oikea Korvaa yhden lapetiilen päädyssä. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Päätytiili tupla-aaltotiili Käytetään lappeen vasemmassa reunassa, mikäli ei käytetä päätytiiltä. Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. Harjatiili Leveys 225 mm, pituus 375 mm. Hyötypituus 340 mm. Menekki 3 kpl/jm. Aloitusharjatiili Leveys 225 mm, pituus 305 mm. Hyötypituus 250 mm. Menekki: 1 kpl/harja aloitus. Lopetusharjatiili Leveys 225 mm, pituus 310 mm. Hyötypituus 290 mm. Menekki: 1 kpl/harjan lopetus. Y-harjatiili Aumakatossa harjan ja ulkotaitteiden liitoskohdassa. KiinnikkeetHollander Listaruuvi 4,5x25 mm. Tiivisteellinen listaruuvi pääty ja rintapeltien kiinnittämiseen. Maalattu kantaosa. Menekki: 5 kpl/pelti. 250 kpl/ltk. Harjatiilen kiinnike Harjatiilen kiinnike ruuvilla. Menekki: 1 kpl/harjatiili. Alumiinia. 50 kpl/pussi. Lapetiilen kiinnike Sinkitty teräs. Menekki n. 1/3 lapetiilien määrästä. 75 kpl/ltk. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki 1 kpl/kattoristikko. Aluskatteet ja tiivistystuotteethollan Divoroll Top RU -aluskate Hengittävä aluskate, 75 m 2 /rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki n. 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m2/rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki n. 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate 75 m2/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki n. 1,15 x katon ala. Sisätaitteen pohjapelti Pituus: 3000 mm, hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen, Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiv. Metalroll Leveys mm ja pituus 5000 mm. Keskiosassa tuuletusaukot, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Rintapelti 90 astetta Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 astetta Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Tippapelti Pituus: 2000 mm. Alaräystäälle, valkoinen. Kiviliima / tiivistemassa Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetHollander Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusrja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. 40

43 HOLLANDER Kattosiltapaketti 3 m Hollander / Nortegl kattosiltapeketti. Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti 3 m Hollander / Nortegl lumiestepaketti. Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. LisätarvikkeetHollander Kukko Kattokoriste. Korkeus 50 cm. Hevonen Kattokoriste. Korkeus 52 cm. hollander Unissakävelijä Kattokoriste. Korkeus 48 cm. Kissa Kattokoriste. Korkeus 25 cm. Pöllö Kattokoriste. Korkeus 56 cm. Paikkamaali Paikkamaalia käytetään kun halutaan tiilten leikatut pinnat katon väriseksi. 0,4 litraa. 41

44 NORTEGL KatemateriaalitNortegl Lapetiili Leveys: 280 mm, pituus: 450 mm. Hyötyleveys: 259 mm. Minimimyyntierä: 1/2 lavaa. Pakkauskoko: 6 kpl/nippu. Paino 3,8 kg/kpl. Lavakoko: 126/252 kpl. Lavapaino: n kg/lava. Menekki keskimäärin 11 kpl/m². Ylimmän rivin lapetiili Käytetään lapetiilien liitoksessa harjaan. Pakkauskoko: 6kpl/nippu. Menekki sama, kuin pystyrivien määrä. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiv. Metalroll Leveys mm ja pituus 5000 mm. Keskiosassa tuuletusaukot, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. nortegl Harjatiili Leveys: 315 mm. Pituus: 450 mm. Pakkauskoko: 5 kpl/nippu. Menekki: 2,5 kpl/jm. Harjan aloitus- / lopetuskappale Käytetään harjan aloituksissa/ lopetuksissa. Savea. Menekki: 1 kpl/aloitus tai lopetus. Liitosharjatiili Kääntää harjan etenemissuunnan. Harjanjakokappale Aumakatossa harjan ja ulkotaitteiden liitoskohdassa. Ulkotaitteen harjatiili Käytetään vain ulkotaitteissa. Menekki: 3 kpl/jm. Ulkotaitteen aloitusharjatiili Käytetään vain ulkotaitteen aloituksessa. Menekki: 1 kpl/ulkotaite. Päätytiili, vasen Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Päätytiili, oikea Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Ylimmän rivin päätytiili, vasen Tarvitaan käytettäessä päätytiiltä. Menekki 1 kpl/ylimmän rivin vasen reuna. Ylimmän rivin päätytiili, oikea Tarvitaan käytettäessä päätytiiltä. Menekki 1 kpl/ylimmän rivin oikea reuna. Päätytiili tupla-aaltotiili Käytetään lappeen vasemmassa reunassa, mikäli ei käytetä päätytiiltä tms. Korvaa yhden lapetiilen. Menekki: noin 3 kpl/jm. Ylimmän rivin tupla -aaltotiili Käytetään ylimmän rivin vasemmassa reunassa mikäli käytetään tupla-aalto tiiltä. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. KiinnikkeetNortegl Harjatiilen kiinnike Alumiinia. 50 kpl/pussi. Menekki: 1 kpl/harjatiili. Lapetiilen kiinnike Ruostumaton teräs. 250 kpl/ltk. Menekki n. 1/3 lapetiilien määrästä. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki: 1 kpl/kattoristikko. Aluskatteet ja tiivistystuotteetnortegl Divoroll Top RU -aluskate Hengittävä aluskate, 75 m 2 /rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m2/rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m2/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Sisätaitteen pohjapelti Pituus: 3000 mm, hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen, Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Rintapelti 90 astetta Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 astetta Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Tippapelti Pituus: 2000 mm. Alaräystäälle, valkoinen. Kiviliima / tiivistemassa Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetNortegl Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusrja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. 42

45 NORTEGL Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti 3 m Hollander / Nortegl kattosiltapaketti. Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti 3 m Hollander / Nortegl lumiestepaketti. Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. nortegl LisätarvikkeetNortegl Kukko Kattokoriste. Korkeus 50 cm. Hevonen Kattokoriste. Korkeus 52 cm. Unissakävelijä Kattokoriste. Korkeus 48 cm. Kissa Kattokoriste. Korkeus 25 cm. Pöllö Kattokoriste. Korkeus 56 cm. 43

46 GRANAT granat KatemateriaaliGranat Lapetiili Leveys: 255 mm, pituus: 430 mm. Hyötyleveys: 215 mm. Minimimyyntierä:1/2 lavaa. Paino 3,8 kg/kpl. Lavakoko: 256 kpl. Lavapaino: n.967 kg/lava. Menekki: 13 kpl/m². Puolitiili Käytetään sisä- ja ulkotaitteissa. Menekki joka kolmas tiilirivi. Tarvittaessa myös päätyräystäillä. Tupla-aaltotiili Pituus 430 mm. Leveys 265 mm. Menekki: 2,8 kpl/m Harjatiili Leveys: 275 mm. Pituus: 380 mm. Pakkauskoko: 5 kpl/nippu. Menekki: 3 kpl/m. Päätyharjatiili Leveys: 265 mm. Pituus: 430 mm. Käytetään harjan aloituksissa ja lopetuksissa. Liitosharjatiili Kääntää harjan etenemissuunnan. Leveys: 275 mm. Pituus: 385 mm. Harjanjakokappale Käytetään aumakatossa harjan ja ulkotaitteiden liitoskohdassa. Menekki: 1 kpl jokaiseen liitoskohtaan. Kattokaltevuus max. 55 astetta. Päätytiili, vasen Korvaa yhden lapetiilen. Leveys: 265 mm. Pituus: 430 mm. Menekki: 2,8 kpl/m. Päätytiili, oikea Korvaa yhden lapetiilen. Leveys: 255 mm. Pituus: 430 mm. Menekki: 2,8 kpl/m. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. KiinnikkeetGranat Listaruuvi Tiivisteellinen listaruuvi pääty- ja rintapeltien kiinnittämiseen. Maalattu kantaosa. 250 kpl/ltk. Menekki 5 kpl/pelti. Aluskatteet ja tiivistystuotteetgranat Divoroll Top RU -aluskate Hengittävä aluskate, 75 m 2 /rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m 2 /rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m2/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Sisätaitteen pohjapelti Pituus: 3000 mm, hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen. Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tippapelti Pituus: 2000 mm. Alaräystäälle, valkoinen. Kiviliima / tiivistemassa Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetGranat Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusrja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Harjatiilen kiinnike Alumiinia 40 kpl/pussi. Lapetiilen kiinnike Ruostumaton teräs, 250 kpl/ltk. Tilaustuote Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki: 1 kpl/kattoristikko. Tuulettuva ulkotaitetiiv. Metalroll Leveys mm ja pituus 5000 mm. Keskiosassa tuuletusaukot, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Rintapelti 90 astetta Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 astetta Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. 44

47 GRANAT Kattosiltapaketti 3 m Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti 2-putkinen 3m Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. LisätarvikkeetGranat Kukko Korkeus 50 cm. Hevonen Korkeus 52 cm. Unissakävelijä Korkeus 48 cm. Kissa Korkeus 25 cm. Pöllö Korkeus 56 cm. granat 45

48 RUBIN 13V KatemateriaalitRubin 13V Lapetiili Pituus: 435 mm. Leveys: 275 mm Hyötypituus: 360 mm. Hyötyleveys: 224 mm. Paino: 3 kg/kpl. Lavakoko: 256 kpl. Menekki: 13 kpl/m². Harjatiili Pituus: 380 mm. Leveys: 240 mm Menekki: noin 3 kpl/jm Tilaustuote Aloitus- / lopetusharjakappale Käytetään harjan aloituksissa ja lopetuksissa. Korvaa yhden harjatiilen. Liitosharjatiili Kääntää harjan suunnan. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m2/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Aluskatteen läpivientitiiviste Sisätaitteen pohjapelti Pituus: 3000 mm. Hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen. Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetRubin 13V Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. rubin Päätytiili, vasen Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Päätytiili, oikea Korvaa yhden lapetiilen. Menekki sama kuin tiilirivien määrä, noin 3 kpl/jm. Päätytiili tupla-aaltotiili Käytetään lappeen vasemmassa reunassa, mikäli ei käytetä päätytiiltä tms. Korvaa yhden lapetiilen. Menekki: noin 3 kpl/jm. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. KiinnikkeetRubin 13V Lapetiilen kiinnike Ruostumaton teräs, 250 kpl/ltk. Harjatiilen kiinnike Alumiinia, 40 kpl/pussi. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki: 1 kpl/kattoristikko. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiv. Metalroll Pituus: 5000 mm. Keskiosassa isot tuuletusaukot, jotka takaavat hyvän ilmanvaihdon. Kaksinkertainen suoja ulkoa tulevaa kosteutta vastaan. Kiinnitetään ulkotaitteen harjapuun yli. Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusrja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Aluskatteet ja tiivistystuotteetrubin 13V Divoroll Top RU -aluskate Hengittävä aluskate, 75 m 2 /rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m 2 /rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Tippapelti Alaräystäälle, pituus: 2000 mm. Valkoinen. Rintapelti 90 ast. Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 ast. Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti Sis.kattosillan ja 4 kpl kiinnikeitä. Kiviliima Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Lumiestepaketti 2-putkinen 3m Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. 46

49 RUBIN 13V LisätarvikkeetRubin 13V Kukko Korkeus 50 cm. Hevonen Korkeus 52 cm. Unissakävelijä Korkeus 48 cm. Kissa Korkeus 25 cm. Pöllö Korkeus 56 cm. rubin 47

50 VITTINGE T11 vittinge T11 KatemateriaalitVittinge T11 Lapetiili 2-kouruinen. Leveys: 280 mm, pituus: 420 mm. Hyötyleveys: 240 mm. Minimimyyntierä: 1/2 lavaa. Nippukoko: 6 kpl. Lavakoko: 288 kpl. Lavan paino: n. 800 kg. Menekki: 10,7 kpl/m². Harjatiili TYP1 <36 astetta Myydään yksittäin. Lavakoko: 100 kpl. Lavan paino: n. 300 kg. Menekki: 3,5 kpl/jm. Harjatiili TYP1A >36 astetta Myydään yksittäin. Lavakoko: 100 kpl. Lavan paino: n. 300 kg. Menekki: 3,5 kpl/jm. Päätyharjatiili TYP1 <36 astetta Käytetään harjan ja ulkotaitteiden aloituksissa. Päätyharjatiili TYP1A >36 astetta Käytetään harjan ja ulkotaitteiden aloituksissa. Liitosharjatiili < 36 astetta Kääntää harjan etenemissuunnan. Liitosharjatiili TYP1A >36 astetta Kääntää harjan etenemissuunnan. Y-harjatiili TYP1 <36 astetta Käytetään harjan ja ulkotaitteiden liittymäkohdassa. Y-harjatiili TYP1A >36 astetta Käytetään harjan ja ulkotaitteiden liittymäkohdassa. T-harjatiili < 36 astetta. Käytetään kolmen harjan liittymäkohdassa. X-harjatiili < 36 astetta. Käytetään neljän harjan liittymäkohdassa. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. Päätytiili tupla-aaltotiili Käytetään lappeen vasemmassa reunassa, mikäli ei käytetä päätyräystäspeltiä tms. Menekki sama, kuin tiilirivien määrä n. 2,7 kpl/m. KiinnikkeetVittinge T11 Harjatiilinaula Ruostumaton, tiivisteellä. Menekki: 1 kpl/harjatiili. 50 kpl/ltk. Listaruuvi 4,5x25 mm. Tiivisteellinen listaruuvi pääty- ja rintapeltien kiinnittämiseen. Menekki: 5 kpl/pelti. Maalattu kantaosa. 250 kpl/ltk. U-koukku Ruostumaton, 100 kpl/ltk. Menekki noin 1/3 lapetiilien määrästä. S-koukku Ruostumaton, 100 kpl/ltk. Käytetään jyrkillä katoilla. Menekki noin 1/3 lapetiilien määrästä. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki: 1 kpl/kattoristikko. LäpiviennitVittinge T11 Viemärin tuuletusputki Sisältää läpivientitiilen, 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Muovia. 125 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen, 125 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Muovia. 160 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen, 160 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Muovia. Huippuimuri Korkeus 700 mm. Ei sisällä läpivientitiiltä. Erillistä huoltokytkintä ei tarvita. Sisäputki halkaisija 125 mm. Teho 90 l/s, kun vastus on 150 Pa. Radonimuri Korkeus 700 mm 2-nopeuksinen radonimuri. Sisäputki Ø 110 mm. Erikoissuojattu moottori. Ei sisällä läpivientitiiltä. Muovia. Läpivientitiili Sisältää aluskatteen läpivientitiivisteen ja kiinnitysruuvit. Muovia. Tuuletusputken hattu, 110 mm Käytetään tuuletusputki 110 mm sarjan kanssa, kun putkea käytetään alipainetuuletukseen. Muovia. TiivistystuotteetVittinge T11 Sisätaitteen pohjapelti Pituus: 3000 mm, hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen, Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiv. Metalroll 3 Leveys mm ja pituus 5000 mm. Keskiosassa tuuletusaukot, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Rintapelti 90 astetta Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 astetta Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Tippapelti Pituus: 2000 mm. Alaräystäälle, valkoinen. Kiviliima / tiivistemassa Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetVittinge T11 Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusrja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. 48

51 VITTINGE T11 Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti Vittinge T11 Sisältää kattosillan 3 m ja 4 kpl kiinnikkeitä. Lumiestepaketti Vittinge T11 Sisältää 2 kpl lumiesteputkia ja 4 kpl kiinnikkeitä. LisätarvikkeetVittinge T11 Kukko Korkeus 50 cm. vittinge T11 49

52 VITTINGE E13 vittinge E13 KatemateriaalitVittinge E13 Lapetiili 1-kouruinen. Leveys: 235 mm, pituus: 420 mm. Hyötyleveys: 200 mm. Minimimyyntierä: 1/2 lavaa. Nippukoko: 6 kpl. Lavakoko: 288 kpl. Lavan paino: n. 800 kg. Menekki: 13,3 kpl/m². Harjatiili TYP1 <36 astetta Myydään yksittäin. Lavakoko: 100 kpl. Lavan paino: n. 300 kg. Menekki: 3,5 kpl/jm. Harjatiili TYP1A >36 astette Myydään yksittäin. Lavakoko: 100 kpl. Lavan paino: n. 300 kg. Menekki: 3,5 kpl/jm. Päätyharjatiili TYP1 <36 astetta Käytetään harjan ja ulkotaitteiden aloituksissa. Päätyharjatiili TYP1A >36 astetta Käytetään harjan ja ulkotaitteiden aloituksissa. Liitosharjatiili < 36 astetta Kääntää harjan etenemissuunnan. Liitosharjatiili TYP1A >36 astetta Kääntää harjan etenemissuunnan. Y-harjatiili TYP1 <36 astetta Käytetään harjan ja ulkotaitteiden liittymäkohdassa. Y-harjatiili TYP1A >36 astetta Käytetään harjan ja ulkotaitteiden liittymäkohdassa. T-harjatiili < 36 astetta. Käytetään kolmen harjan liittymäkohdassa. X-harjatiili < 36 astetta. Käytetään neljän harjan liittymäkohdassa. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. Päätytiili tupla-aaltotiili Käytetään lappeen vasemmassa reunassa, mikäli ei käytetä päätyräystäspeltiä tms. Menekki sama, kuin tiilirivien määrä n. 2,7 kpl/m. KiinnikkeetVittinge E13 Harjatiilinaula Ruostumaton, tiivisteellä. Menekki: 1 kpl/harjatiili. 50 kpl/ltk. Listaruuvi 4,5x25 mm. Tiivisteellinen listaruuvi pääty- ja rintapeltien kiinnittämiseen. Menekki: 5 kpl/pelti. Maalattu kantaosa. 250 kpl/ltk. U-koukku Ruostumaton, 100 kpl/ltk. Menekki noin 1/3 lapetiilien määrästä. S-koukku Ruostumaton, 100 kpl/ltk. Käytetään jyrkillä katoilla. Menekki noin 1/3 lapetiilien määrästä. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl / pussi. Harjapuun kiinnityskulma Sinkitty. Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Menekki: 1 kpl/kattoristikko. LäpiviennitVittinge E13 Viemärin tuuletusputki Sisältää läpivientitiilen, 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. 125 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen, 125 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. 160 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen, 160 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Huippuimuri Korkeus 700 mm. Ei sisällä läpivientitiiltä. Erillistä huoltokytkintä ei tarvita. Sisäputki halkaisija 125 mm. Teho 90 l/s, kun vastus on 150 Pa. Radonimuri Korkeus 700 mm 2-nopeuksinen radonimuri. Sisäputki Ø 110 mm. Erikoissuojattu moottori. Ei sisällä läpivientitiiltä. Muovia. Läpivientitiili Sisältää aluskatteen läpivientitiivisteen ja kiinnitysruuvit. Tuuletusputken hattu, 110 mm Käytetään tuuletusputki 110 mm sarjan kanssa, kun putkea käytetään alipainetuuletukseen. Muovia. TiivistystuotteetVittinge E13 Sisätaitteen pohjapelti Pituus: 3000 mm, hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen, Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Tuulettuva ulkotaitetiiv. Metalroll Leveys mm ja pituus 5000 mm. Keskiosassa tuuletusaukot, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Rintapelti 90 astetta Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 astetta Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Tippapelti Pituus: 2000 mm. Alaräystäälle, valkoinen. Kiviliima / tiivistemassa Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetVittinge E13 Lapetikas 3,3 Lapetikasrunko, lisäksi tarvitset lapetikkaan asennussarjan. Lapetikkaan asennusarja 3,3-6,6 m Käytetään tikasrungon kanssa. 1 asennusrja riittää 6,6 metrille. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. 50

53 VITTINGE E13 Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti Vittinge E13 Sisältää kattosillan 3 m ja 4 kpl kiinnikkeitä. Lumiestepaketti Vittinge E13 Sisältää 2 kpl lumiesteputkia 3 m ja 4 kpl kiinnikkeitä. LisätarvikkeetVittinge E13 Kukko Korkeus 50 cm. vittinge E13 51

54 ORMAX MINSTER ormax minster KatemateriaalitMinster Lapetiili Leveys: 334 mm, pituus: 418 mm. Hyötyleveys: 296 mm. Minimimyyntierä: 1 lava. Lavakoko: 108 kpl. Lavan paino: 600 kg. Menekki n. 11 kpl/m². Harjatiili Leveys: 250 mm, pituus: 450 mm. Lavakoko: 88 kpl. Lavan paino: n. 250 kg. Myydään yksittäin. Menekki 2,3 kpl/m. Aloitus- / lopetusharjakappale Harjatiilen päätyihin, peltinen. Päätyräystäspelti vasen Pituus: 410 mm. 160 mm lämpöer. tuuletusputki Tuuletusputkien kanssa käytettävä Minster-läpivientilevyä. Sarja sisältää läpivientikappaleen. Radonimuri Korkeus 700 mm 2-nopeuksinen radonimuri. Sisäputki Ø 110 mm. Erikoissuojattu moottori. Ei sisällä läpivientilevyä eikä -kappaletta. Muovia. Huippuimuri Korkeus 700 mm. Ei sisällä läpivientilevyä eikä -kappaletta. Erillistä huoltokytkintä ei tarvita. Sisäputki Ø 125 mm. Teho 90 l/s, kun vastus on 150 Pa. Minster-läpivientikappale Käytetään tuuletusputkien kanssa Aluskatteet ja tiivistystuotteetminster Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiv. Metalroll Pituus: 5000 mm. Keskiosassa isot tuuletusaukot, jotka takaavat hyvän ilmanvaihdon. Kaksinkertainen suoja ulkoa tulevaa kosteutta vastaan. Kiinnitetään ulkotaitteen harjapuun yli. Pulpettikaton yläräystäspelti Yläräystäälle, pituus: 2000 mm. Tippapelti Alaräystäälle, pituus: 2000 mm. Valkoinen. Rintapelti 90 ast. Pituus: 2000 mm. Seinän ja lappeen liitokseen. Päätyräystäspelti oikea Pituus: 410 mm. Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. KiinnikkeetMinster Harjatiilinaula Minster 50 kpl/ltk, ruostumaton, musta kantaosa, tiivisteellä, 110 mm. Lapetiilen kiinnike Ruostumaton teräs, 250 kpl/ltk. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl/pussi. Harjapuun kiinnityskulma Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Sinkitty. Menekki 1 kpl / kattoristikko. LäpiviennitMinster Antennin läpivienti Antennin läpivientien kanssa käytettävä Minster-läpivientilevyä. Sarja sisältää läpivientikappaleen. Läpivientilevy Korvaa yhden lapetiilen, peltinen. Viemärin tuuletusputki 110 mm Tuuletusputkien kanssa käytettävä Minster-läpivientilevyä. Sarja sisältää läpivientikappaleen. 125 mm lämpöerist. tuuletusputki Tuuletusputkien kanssa käytettävä Minster-läpivientilevyä. Sarja sisältää läpivientikappaleen. Divoroll Top RU -aluskate Hengittävä aluskate, 75 m²/rulla. Leveys 1,5 m, pituus 50 m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m²/rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m²/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Aluskatteen läpivientitiiviste Sisätaitteen pohjapelti Pituus: 3000 mm. Hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen. Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Rintapelti 135 ast. Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Kiviliima Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Minster-tiivistepala Käytetään 90 rintapeltien ja 2 m:n päätyräystäspeltien kanssa tiivistämässä pellin ja lapetiilen väliin jäävän raon. 25 kpl/pussi. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetMinster Tikasaskelma Ruodepaksuus mm. Tikasaskelma lautaruoteelle Ruodepaksuus < 25 mm. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. 52

55 ORMAX MINSTER Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. ormax minster Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti Minster Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti Minster 3m Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. LisätarvikkeetMinster Kattoluukku Minster Aukon koko 600x600. Sisältää kiinnitysruuvit, peltinen. Kukko Korkeus 50 cm. Hevonen Korkeus 52 cm. Unissakävelijä Korkeus 48 cm. Kissa Korkeus 25 cm. Pöllö Korkeus 56 cm. 53

56 ORMAX PROTECTOR ormax protector KatemateriaalitOrmax Protector Lapetiili Leveys: 330 mm, pituus: 420 mm. Hyötyleveys: 298 mm. Nippukoko: 6 kpl. Minimimyyntierä: 1/2 lavaa. Lavakoko: 252 kpl. Lavan paino: n kg. Pyöristetty alareuna. Menekki n. 9,5 kpl/m². Puolitiili Leveys: 180 mm. Pituus: 420 mm. Pyöristetty alareuna. Käytetään sisä- ja ulkotaitteissa. Menekki joka kolmas tiilirivi. Harjatiili Leveys: 260 mm. Pituus: 420 mm. Lavakoko: 120 kpl. Lavan paino: n. 480 kg. Myydään 4 kpl paketeissa. Menekki 3 kpl/m. Päätykappale Harjatiilien päätyihin, muovia. Lopetusharjatiili Käytetään harjan lopetuksissa. Aloitusharjatiili Käytetään harjan aloituksissa. Y-harjatiili Betoninen, aumakatossa harjan ja ulkotaitteiden liitoskohdassa. X-harjatiili Betoninen, käytetään neljän harjan liittymässä. Ulkotaitteiden X-harjatiili Betoninen, käytetään neljän ulkotaitteen liittymässä. Ulkotaitteen aloitusharjatiili Betoninen, käytetään ulkotaitteen aloituksissa. Päätyreunatiili Leveys: 140 mm. Pituus: 420 mm. Tiileen saatavana ruostumaton tiilenvärinen kiinnitysruuvi. Menekki sama kuin tiilirivien määrä, noin 3 kpl/m Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. Pulpettikaton yläräystäspelti Yläräystäälle, pituus 2 m. KiinnikkeetOrmax Protector Kattotiilinaula Kampanaula, ruostumaton, 200 kpl/ltk, 75 mm. Menekki 1 ltk / 100 m². Listaruuvi Tiivisteellinen listaruuvi päätyja rintapeltien kiinnittämiseen. Maalattu kantaosa. 250 kpl/ltk. Menekki: 5 kpl/pelti. Reunatiiliruuvi Ruostumattomasta teräksestä valmistettu ruuvi reunatiilien kiinnittämiseen, maalattu kantaosa. 100 kpl/ltk. Menekki 2 kpl / reunatiili. Harjatiilen kiinnike 50 kpl/pussi, alumiinia. Menekki 1 kpl / harjatiili. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl/pussi. Harjapuun kiinnityskulma Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Sinkitty. Menekki 1 kpl / kattoristikko. LäpiviennitOrmax Protector Antennin läpivienti Sisältää läpivientitiilen, antenniputken läpivientikauluksen ja aluskatteen läpivientitiivisteen. Muovia. Kartio-osa kumia. Tuuletustiili Sisältää aluskatteen läpivienti tiivisteen. Muovia. Piippukumi Käytetään XL-läpivientitiilen kanssa pyöreiden piippujen läpivientien yhteydessä. Huippuimuripaketti Korkeus 700 mm. Sisältää läpivientitiilen. Erillistä huoltokytkintä ei tarvita. Sisäputki Ø 125 mm. Teho 90 l/s, kun vastus on 150 Pa. Viemärin tuuletusputki Sisältää läpivientitiilen, 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Muovia. 110 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen, eristetyn 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Muovia. 125 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen,125 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Muovia. 160 mm lämpöeristetty tuuletusp. Sisältää läpivientitiilen,160 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Muovia. XL-putkiputkipaketti 160 mm Sisältää 160 mm lämpöeristetyn putken ja sadehatun ja XL-läpivientitiilen. Muovia. XL-putkipaketti 200 mm Sisältää 200 mm lämpöeristetyn putken sadehatun ja XL-läpivientitiilen. Muovia. XL-putkipaketti 250 mm Sisältää 250 mm lämpöeristetyn putken ja sadehatun ja XL-läpivientitiilen. Muovia. Keskuspölynimurin poistoputki Sisältää läpivientitiilen, 75 mm:n lämpöeristetty putken, sadehatun, aluskatteen läpivientitiivisteen ja liittimet halkaisija 50 ja 44 mm. Muovia. Radonimuri Korkeus 700 mm 2-nopeuksinen radonimuri. Sisäputki Ø 110 mm. Erikoissuojattu moottori. Ei sisällä läpivientitiiltä. Muovia. Läpivientitiili Sisältää aluskatteen läpivientitiivisteen ja kiinnitysruuvit. XL-läpivientitiili Sisältää XL-läpivientitiivisteen ja kiinnitysruuvit. Tilaustuote Tuuletusputken hattu 110 mm Käytetään tuuletusputki 110 mm sarjan kanssa, kun putkea käytetään alipainetuuletukseen. Muovia. Tuuletusputken hattu, 160 Käytetään eristetyn tuuletusputki 110 mm sarjan kanssa, kun putkea käytetään alipainetuuletukseen. Muovia. Aluskatteet ja tiivistystuotteetormax Pr Divoroll Top RU -aluskate Hengittävä aluskate, 75 m²/rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m²/rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m²/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Aluskatteen läpivientitiiviste Sisätaitteen pohjapelti Pituus: 3000 mm. Hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen. Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. 54

57 ORMAX PROTECTOR Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Ormax-harjatiiviste Harjatiilen ja kattotiilen väliin, muovia. Pituus: 900 mm. Menekki 2,3 kpl / harjametri. Ormax betoninen harjatiiviste Harjatiilen ja kattotiilen väliin. Menekki 6,7 kpl harjametrille. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiv. Metalroll Pituus: 5000 mm. Keskiosassa isot tuuletusaukot, jotka takaavat hyvän ilmanvaihdon. Kaksinkertainen suoja ulkoa tulevaa kosteutta vastaan. Kiinnitetään ulkotaitteen harjapuun yli. Lintueste 5 m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Tippapelti Alaräystäälle, pituus: 2000 mm. Valkoinen. Rintapelti 90 ast. Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 ast. Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Kiviliima Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. KattoturvatuotteetOrmax Protector Tikasaskelma Ruodepaksuus mm. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti 3m Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti 1-putkinen 3m Sis. putken 3 m ja tarvittavat kiinnikkeet 4 kpl. Lumiestepaketti 2-putkinen. 3 m Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. LisätarvikkeetOrmax Protector Kattoluukku Ormax Aukon koko 600x600. Sisältää kiinnitysruuvit. Muovia. Valotiili Korvaa yhden lapetiilen. Materiaali hyvin läpinäkyvää akryylilasia, valonläpäisevyys noin 92%. Kukko Korkeus 50 cm. Kissa Korkeus 25 cm. Pöllö Korkeus 56 cm. ormax protector Tikasaskelma lautaruoteelle Ruodepaksuus < 25 mm. Hevonen Korkeus 52 cm. Unissakävelijä Korkeus 48 cm. 55

58 ORMAX KatemateriaalitOrmax Lapetiili Ormax Leveys: 330 mm, pituus: 420 mm. Hyötyleveys: 298 mm. Nippukoko: 6 kpl. Minimimyyntierä: 1/2 lavaa. Lavakoko: 252 kpl. Lavan paino: n kg. Pyöristetty alareuna. Menekki n. 9,5 kpl/m². Puolitiili Ormax Leveys: 180 mm. Pituus: 420 mm. Pyöristetty alareuna. Käytetään sisä- ja ulkotaitteissa. Menekki n. joka kolmas tiilirivi. Harjatiili Ormax Leveys: 260 mm. Pituus: 420 mm Lavakoko: 120 kpl. Lavan paino: n. 480 kg. Myydään 4 kpl paketeissa. Menekki 3 kpl/m. Päätykappale Harjatiilien päätyihin, muovia. Lopetusharjatiili Ormax Käytetään harjan lopetuksissa. Aloitusharjatiili Ormax Käytetään harjan aloituksissa. Reunatiiliruuvi Ruostumattomasta teräksestä valmistettu ruuvi reunatiilien kiinnittämiseen, maalattu kantaosa. 100 kpl/ltk. Menekki 2 kpl / reunatiili. Harjatiilen kiinnike 50 kpl/pussi, alumiinia. Menekki 1 kpl / harjatiili. Leikatun tiilen kiinnike Ulkotaitteiden reunoille tulevien leikattujen tiilien kiinnittämiseen. 25 kpl/pussi. Harjapuun kiinnityskulma Voidaan säätää oikeaan kulmaan kaltevuuden mukaan. Sinkitty. Menekki 1 kpl / kattoristikko. LäpiviennitOrmax Antennin läpivienti Sisältää läpivientitiilen, antenniputken läpivientikauluksen ja aluskatteen läpivientitiivisteen. Muovia. Kartio-osa kumia. Tuuletustiili Sisältää aluskatteen läpivienti tiivisteen. Muovia. Piippukumi Käytetään XL-läpivientitiilen kanssa pyöreiden piippujen läpivientien yhteydessä. Keskuspölynimurin poistoputki Sisältää läpivientitiilen, 75 mm:n lämpöeristetty putken, sadehatun, aluskatteen läpivientitiivisteen ja liittimet halkaisija 50 ja 44 mm. Muovia. Radonimuri Korkeus 700 mm 2-nopeuksinen radonimuri. Sisäputki Ø 110 mm. Erikoissuojattu moottori. Ei sisällä läpivientitiiltä. Muovia. Läpivientitiili Sisältää aluskatteen läpivientitiivisteen ja kiinnitysruuvit. Tuuletusputken hattu 110 mm Käytetään tuuletusputki 110 mm sarjan kanssa, kun putkea käytetään alipainetuuletukseen. Muovia. Tuuletusputken hattu, iso Käytetään eristetyn tuuletusputki 110 mm sarjan kanssa, kun putkea käytetään alipainetuuletukseen. Muovia. Aluskatteet ja tiivistystuotteetormax Divoroll Top RU -aluskate Hengittävä aluskate, 75 m²/rulla. Leveys 1,5 m, pituus 50m. Paloluokitus (DIN 4102) B2. Paino 228 g/m². Menekki 1,15 x katon ala. ormax Y-harjatiili Ormax Betoninen, aumakatossa harjan ja ulkotaitteiden liitoskohdassa. Ulkotaitteiden X-harjatiili Ormax Betoninen, käytetään neljän ulkotaitteen liittymässä. Ulkotaitteen aloitusharjatiili Ormax Betoninen, käytetään ulkotaitteen aloituksissa. Päätyreunatiili Ormax Leveys: 140 mm. Pituus: 420 mm. Tiileen saatavana ruostumaton. tiilenvärinen kiinnitysruuvi. Menekki sama kuin tiilirivien määrä, noin 3 kpl/m Päätyräystäspelti Pituus: 2000 mm. Hyötypituus: 1900 mm. Pulpettikaton yläräystäspelti Yläräystäälle, pituus 2 m. KiinnikkeetOrmax Kattotiilinaula Kampanaula, ruostumaton, 200 kpl/ltk, 75 mm. Menekki 1 ltk / 100 m². Listaruuvi Tiivisteellinen listaruuvi päätyja rintapeltien kiinnittämiseen. Maalattu kantaosa. 250 kpl/ltk. Menekki: 5 kpl/pelti. Huippuimuripaketti Korkeus 700 mm. Sisältää läpivientitiilen. Erillistä huoltokytkintä ei tarvita. Sisäputki Ø 125 mm. Teho 90 l/s, kun vastus on 150 Pa. Viemärin tuuletusputki Sisältää läpivientitiilen, 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Muovia. 110 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen, eristetyn 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Muovia. 125 mm lämpöerist. tuuletusputki Sisältää läpivientitiilen,125 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Muovia. 160 mm lämpöeristetty tuuletusp. Sisältää läpivientitiilen,160 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Muovia. XL-putkipaketti 160 mm Sisältää 160 mm lämpöeristetyn putken ja sadehatun ja XL-läpivientitiilen. Muovia. XL-putkipaketti 200 mm Sisältää 200 mm lämpöeristetyn putken sadehatun ja XL-läpivientitiilen. Muovia. XL-putkipaketti 250 mm Sisältää 250 mm lämpöeristetyn putken ja sadehatun ja XL-läpivientitiilen. Muovia. Divoroll Universal -aluskate Leveys: 1,5 m, pituus: 50 m. Hengittävä aluskate, 75 m²/rulla. Paloluokitus (DIN 4102) B2. Paino 151 g/m². Menekki 1,15 x katon ala. Span-Flex -aluskate Leveys: 1,5 m, pituus: 50 m. Kondenssisuojattu aluskate, 75 m²/rulla. Kahdelta puolelta pinnoitettu polypropyleeni-kudos. Paloluokitus (DIN 4102) B2. Paino 140 g/m². Menekki 1,15 x katon ala. Aluskatteen läpivientitiiviste Sisätaitteen pohjapelti Pituus: 3000 mm. Hyötypituus: 2800 mm. Korvaa sisätaitteen pohjalaudoituksen. Sisätaitepelti Pituus: 2000 mm, hyötypituus: 1800 mm. Sisätaitepellin aloituskappale Räystäälle sisätaitteen aloitukseen. Sisätaitepellin lopetuskappale Harjalle sisätaitteen lopetukseen. Sisätaitteen nostopelti, oikea Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. Sisätaitteen nostopelti, vasen Veden ohjaamiseksi sisätaitteen pohjalta, kun sisätaite alkaa keskeltä lapetta. 56

59 ORMAX Sisätaitetiiviste Tuulettuva, turpoava (25->60 mm) tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus: 5000 mm. Sisätaitetiiviste 1 m Tiiviste sisätaitteiden tiivistämiseen. Ormax-harjatiiviste Harjatiilen ja kattotiilen väliin, muovia. Pituus: 900 mm. Menekki 2,3 kpl / harjametri. Ormax betoninen harjatiiviste Harjatiilen ja kattotiilen väliin. Menekki 6,7 kpl harjametrille. Tuulettuva ulkotaitetiiviste Figaroll Leveys: 280 mm ja pituus: 5000 mm. Keskeltä tuulettuva, reunoilta tiivis, kiinnitetään ulkotaitteen harjapuun yli. Tuulettuva ulkotaitetiiv. Metalroll Pituus: 5000 mm. Keskiosassa isot tuuletusaukot, jotka takaavat hyvän ilmanvaihdon. Kaksinkertainen suoja ulkoa tulevaa kosteutta vastaan. Kiinnitetään ulkotaitteen harjapuun yli. Lintueste 5m Pituus: 5000 mm. Musta, muovia. Asennetaan alaräystäälle kattotiilen ja räystään väliin. Tippapelti Alaräystäälle, pituus: 2000 mm. Valkoinen. Rintapelti 90 ast. Pituus: 2000 mm. Seinän ja lappeen liitokseen. Rintapelti 135 ast. Pituus: 2000 mm. Seinän ja lappeen sivuttaisliitokseen, kun seinän ja lappeen liitoskulma on Kiviliima Katon erikoiskohtiin. Leikattujen tiilien liimaamiseen. Pakkauksen koko 0,3 l. Erikoistiiviste Wakaflex, pituus 5m Leveys: 280 mm, pituus: 5000 mm. Itseliimautuva, erikoiskohtiin. Erikoistiiviste Wakaflex, pituus 1m Leveys: 280 mm, pituus: 1000 mm. Itseliimautuva, erikoiskohtiin. Joustava liimanauha Flexiroll Leveys: 88 mm ja pituus: 5000 mm. Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. Seinätikaspaketti 3,3 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 4,2 m Paketti sisältää tikasrungon ja asennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Seinätikaspaketti 5,1 m Paketti sisältää tikasrungon, asennus- ja lisäasennussarjan, lisäksi tarvitaan yläkaaren liitossarja. Turvatikaspaketti 3,3 m Sis. tikasrungon 3,3 m ja turvatikkaan asennussarjan. Turvatikkaan sivutankosarja 1,5 m Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Yläkaaren liitossarja kattosiltaan Kiinnittää yläkaaren tukevasti kattosiltaan. Yläkaaren liitossarja tiilikattoon Kiinnittää yläkaaren tukevasti tiilikattoon. Tikkaan lisäasennussarja 1,2 m Sis. 2 kpl 1,2 m seinäjalka, 2 kpl klemmari ja ruuvit. Tikkaan asennussarja 1,2 m Sis. 2 kpl yläkaari, 4 kpl 1,2 m seinäjalka, 4 kpl klemmari, 2 kpl räystästuki, 2 kpl U-kiinnike, 2 kpl L-kiinnike ja ruuvit. Kattosiltapaketti 3m Sis.kattosillan ja 4 kpl kiinnikeitä. Lumiestepaketti 1-putkinen 3m Sis. putken 3 m ja tarvittavat kiinnikkeet 4 kpl. Lumiestepaketti 2-putkinen 3 m Sis. 2 kpl 3 m putkia ja tarvittavat kiinnikkeet 4 kpl. LisätarvikkeetOrmax Kattoluukku Ormax Aukon koko 600x600. Sisältää kiinnitysruuvit. Muovia. Valotiili Korvaa yhden lapetiilen. Materiaali hyvin läpinäkyvää akryylilasia, valonläpäisevyys noin 92%. Kissa Korkeus 25 cm. Pöllö Korkeus 56 cm. KattoturvatuotteetOrmax Tikasaskelma Ruodepaksuus mm. Tikasaskelma lautaruoteelle Ruodepaksuus < 25 mm. Kukko Korkeus 50 cm. Hevonen Korkeus 52 cm. Unissakävelijä Korkeus 48 cm. ormax 57

60 YMPÄRISTÖ Ympäristöstrategiamme korostaa ennaltaehkäisevää toimintaa ja ekokilpailukykyä. Perusarvoina toiminnassamme ovat vastuullisuus, rehellisyys ja avoimuus. Tuotteidemme ympäristövaikutukset mittaamme elinkaarianalyysiä käyttäen aina raaka-aineiden tuotannosta tuotteen elinkaaren loppuun asti. Tiilikatto on ekologisesti kestävä valinta. Sen valmistus ei kuormita ympäristöä yhtä suuresti kuin monien kilpailevien katemateriaalien valmistus. Lisäksi sen pitkä elinikä ja helppohuoltoisuus takaavat erittäin pitkän vaihtovälin. Ympäristöjärjestelmä (ISO 14001) auttaa meitä hallitsemaan yhä paremmin toimintamme vaikutuksia ympäristöön sekä osoittamaan hyvää ympäristöasioiden hallintaa. ISO on johtamisjärjestelmä, jonka tarkoituksena on tukea ympäristönsuojelua ja ympäristön pilaantumisen ehkäisemistä yrityksissä. Järjestelmä ottaa huomioon myös sosiaaliset ja taloudelliset tarpeet. Sen avulla yritys voi määritellä ympäristöpolitiikkansa ja päämääränsä, saavuttaa asetetut vaatimukset, parantaa toimintaansa ja osoittaa sen muille. LAATU Laatujärjestelmät ovat osa johtamisjärjestelmäämme ja jokapäiväistä toimintaa. Olemme sitoutuneet toimittamaan asiakkaiden vaatimukset täyttäviä virheettömiä tuotteita ja palveluja sopimusten mukaisesti ja ajallaan. Tuotteemme ja toimintamme täyttävät erittäin korkeat laatuvaatimukset. Meille on myönnetty ISO 9001:2008 -laatusertifikaatti takeeksi tuotteidemme ja palveluidemme korkeasta laadusta. Sertifiointiin sisältyvä toiminta kattaa betonikattotiilten tuotekehityksen, valmistuksen, markkinoinnin ja toimitukset Espoossa ja Orimattilan tehtaalla. Sertifikaattien voimassaolo edellyttää, että toimintamme täyttää jatkuvasti standardien vaatimukset. Tuotteidemme laatu varmistetaan tarkoin laadunvalvontarutiinein. Turvallisuus Työskentelemme MONIERilla tärkeiden tavoitteiden eteen: ei onnettomuuksia, tapaturmia tai ammattitauteja. Kaikilla työntekijöillämme on oikeus hyvään työympäristöön, jota toivomme myös kaikkien yhdessä rakentavan. Siksi me kaikki MONIERilla työskentelevät olemme osoittaneet aktiivisuuttamme tässä asiassa ja allekirjoittaneet yrityksen terveys- ja turvallisuuspolitiikan. Olemme entistä paremmin tiedostaneet eri työvaiheiden riskit ja tätä kautta vähentäneet riskitekijöitä radikaalisti. Myös sinun on hyvä ottaa huomioon muutamia tärkeitä turvallisuus seikkoja ennen kuin aloitat katon asentamisen. Käytä aina asianmukaisia turvavarusteita työskennellessäsi, valitse esimerkiksi hyväksytyt tikkaat tai rakennustelineet. Kun leikkaat kattotiiliä käytä aina hengitys- ja silmäsuojia, sillä leikkaustyössä syntyy aina pölyä. Ajattele myös ympäristöä ja vie ylimääräiset materiaalit jäteasemalle. Jos haluat lisätietoja ympäristö-, laatu ja turvallisuusasioista, katso MONIER TUOTETAKUU Olemme aina vastanneet tuotteidemme korkeasta laadusta tarkan laadunvarmistuksen keinoin sekä lakeja ja säännöksiä noudattaen. Haluamme antaa tuotteillemme lisäksi takuun kertomaan luottamuksestamme korkeaan laatutasoon. Vuoden 2009 alusta alkaen tuotteillamme on voimassa seuraavat takuut: - ormax PROTECTOR -betonikattotiili TAKUU 30 v. - ormax -betonikattotiili TAKUU 15 v. Lisätietoja takuuasioista saat asiakaspalvelustamme tai internetsivuiltamme. 58

61 Ormax antiikinpunainen 59

62 Värit ja kiillot TIILI Väri Pinnoite Kiiltoaste NCS koodi Vittinge Savitiilenpunainen Pinnoittamaton <5 S3040-Y50R Turmalin Enkopoitu antrasiitti Enkopoitu <5 S8000-N Lasitettu musta Lasitettu 50 S9000-N Enkopoitu harmaa Enkopoitu 5 S4000N Lasitettu harmaa Lasitettu 50 S4502-B Lasitettu koralli Lasitettu 50 S5040-Y90R Savitiilenpunainen Pinnoittamaton 1 S5030-Y60R Enkopoitu kuparinpunainen Enkopoitu <5 S5040-Y70R Hollander Lasitettu musta Lasitettu 95 S9000-N Mattamusta Lasitettu 30 S9000-N Enkopoitu musta Enkopoitu 10 S8500-N Enkopoitu harmaa Enkopoitu <10 S7005-R50B Enkopoitu ruskea Enkopoitu <10 S4550-Y60R Savitiilenpunainen Pinnoittamaton 1 S4040-Y60R Nortegl Lasitettu musta Lasitettu 80 S9000-N Lasitettu koralli Lasitettu 50 S5040-Y90R Enkopoitu antrasiitti Enkopoitu <5 S8000-N Enkopoitu antiikki Enkopoitu <5 Monivärinen (punainen-musta) Savitiilenpunainen Pinnoittamaton 1 S5030-Y60R Granat Enkopoitu antrasiitti Enkopoitu <5 S8000-N Mattalasitettu punainen Mattalasitettu 50 S5040-Y90R Mattalasitettu kastanjanruskea Mattalasitettu 50 S4050-R Savitiilenpunainen Pinnoittamaton 1 S5030-Y60R Enkopoitu kuparinpunainen Enkopoitu <5 S5040-Y70R Rubin Lasitettu musta Lasitettu 50 S9000-N Enkopoitu antrasiitti Enkopoitu <5 S8000-N Mattalasitettu punainen Mattalasitettu 50 S8010-Y70R Mattalasitettu koralli Mattalasitettu 50 S5040-Y90R Lasitettu kastanja Lasitettu 50 S7020-Y70R Enkopoitu ruskea Enkopoitu 5 S4050-R Savitiilenpunainen Pinnoittamaton 1 S5030-Y60R Enkopoitu kuparinpunainen Enkopoitu 5 S5040-Y70R Lasitettu vihreä Lasitettu 80 S6520-G50N 60

63 TIILI Väri Pinnoite Kiiltoaste NCS koodi Ormax Minster Harmaa Kirkas lakka <10 S6500-N Savitiilenpunainen Maalattu <10 S4040-Y70R Antrasiitti Maalattu <10 S8000-N Ormax Protector Musta Protector <20 S9000-N Savitiilenpunainen Protector <20 S3560-Y60R Tummanharmaa Protector <20 S7500-N Tupapunainen Protector <20 S4050-Y90R Ruskea Protector <20 S8010-Y70R Ormax Musta Maalattu <5 S8000-N Tummanharmaa Maalattu <5 S7000-N Harmaa Maalattu <5 S3000-N Ruskea Maalattu <5 S8010-Y70R Tupapunainen Maalattu <5 S4550-Y80R Antiikinpunainen Maalattu <5 Monivärinen (punainen-musta) Savitiilenpunainen Maalattu <5 S4040-Y70R Savitiilenpunainen Maalattu <5 S4040-Y70R Kuinka taulukoita luetaan Helpottaaksemme uuden kattosi värin valintaa ja sen määritystä, olemme määritelleet värimme kansainvälisten standardien mukaan. Huomaa kuitenkin, että nämä värikoodit ovat suuntaa antavia, sillä kattotiilissämme käytettyjen luonnonmateriaalien värisävyt ja kiillot saattavat hieman vaihdella. NCS-järjestelmä lähtee ihmisen tavasta hahmottaa värit, ja siksi se sopii käytettäväksi kaikkien värien, myös kattojen että julkisivujen, yhteydessä. Tämän ansiosta sinun on myös helpompi esimerkiksi sovittaa yhteen katon ja seinän värisävyt. Kiiltoaste puolestaan kertoo kuinka kiiltävältä pinta näyttää. Suurin arvo on 100 ja pienin arvo 0, mikä merkitsee täysin mattaa pintaa. Käytämme standardien ASTM D523, DIN ja ISO 2813 mukaisia menetelmiä. TUOTE Väri Pinnoite Värikoodi Kattoturva musta maalattu RR33 ruskea maalattu RR32 harmaa maalattu RR23 savitiilenpunainen maalattu RR750 tupapunainen maalattu RR29 valkoinen maalattu RR20 Pellit musta Väripinnoitettu RR33 ruskea Väripinnoitettu RR32 harmaa Väripinnoitettu RR23 savitiilenpunainen Väripinnoitettu RR730 tupapunainen Väripinnoitettu RR29 valkoinen Väripinnoitettu RR20 MONIER pidättää oikeuden muuttaa valikoimaa, materiaalierittelyjä, tuoteominaisuuksia ja mittoja ennalta ilmoittamatta. 61

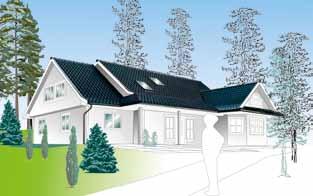

64 KATTOTIILIEMME HINTAVERTAILU Eri kattotiilet ovat tietenkin eri hintaisia. Mutta voidaksesi kunnolla vertailla, sinun on verrattava koko kattopakettien hintaa, sillä eri kattotiilet tarvitsevat erilaisia osia. TEEMME SEN HELPOKSI: Alla olevat hinnat on laskettu samalle tyyppitalolle. Viereisen kuvan tyyliselle perustalolle, jossa on 180 m 2 :n katto ja jonka lappeen pituus on 5 metriä. Siinä on yksi tuloilma- ja yksi poistoilmaventtiili, kymmenen kattoaskelmaa ja yksi piippu. Aluskate on Divoroll Top RU. Hinta on laskettu kattopaketille, johon kuuluvat kattotiilet, tiivisteet, ilmanvaihtoläpiviennit ja kattoturvatuotteet normaalista hinnastostamme. Se antaa sinulle hyvän käsityksen hinnasta, mutta ei todellista hintaa. Sen saat omalta MONIER-jälleenmyyjältäsi. KATTO- PAKETTI HINTAVERTAILU 180 M 2 KATOLLE SAVIKATTOTIILET Lasitettu ENKOPOITU SAVITIILENPUNAINEN TURMALIN Hollander NORTEGL GRANAT RUBIN VITTINGE E VITTINGE T HINTAVERTAILU 180 M 2 KATOLLE BETONIKATTOTIILET ORMAX MINSTER ORMAX PROTECTOR ORMAX Tässä painotuotteessa annetut hinnat ovat esimerkkejä ja saattava poiketa jälleenmyyjittäin. 62

65 SAVIKATTOTIILET TURMALIN Enkopoitu Lasitettu Enkopoitu Enkopoitu Savitiilen- Lasitettu Lasitettu antrasiitti koralli harmaa kuparinpunainen punainen musta harmaa HOLLANDER NORTEGL Enkopoitu Savitiilen- Lasitettu Enkopoitu Enkopoitu Lasitettu musta punainen musta harmaa ruskea mattamusta Savitiilen- Enkopoitu Enkopoitu Lasitettu Lasitettu punainen antiikki antrasiitti musta koralli GRANAT Savitiilenpunainen Enkopoitu Enkopoitu Mattalasitettu Mattalasitettu kuparinpunainen antrasiitti kastanjanruskea punainen RUBIN VITTINGE Enkopoitu kuparinpunainen, Savitiilenpunainen, Enkopoitu ruskea, Enkopoitu antrasiitti, Mattalasitettu koralli, Lasitettu kastanja, Mattalasitettu punainen, Lasitettu vihreä, Lasitettu musta Yksikouruinen E13 Kaksikouruinen T11 BETONIKATTOTIILET ORMAX MINSTER ORMAX PROTECTOR Harmaa Savitiilenpunainen Antrasiitti Savitiilenpunainen Tupapunainen Tummanharmaa Musta Ruskea ORMAX Savitiilenpunainen Tupapunainen Antiikinpunainen Harmaa Tummanharmaa Ruskea Musta Huom! Painoteknisistä syistä esitteen kuvien värit saattavat poiketa todellisista tuotteista. 63

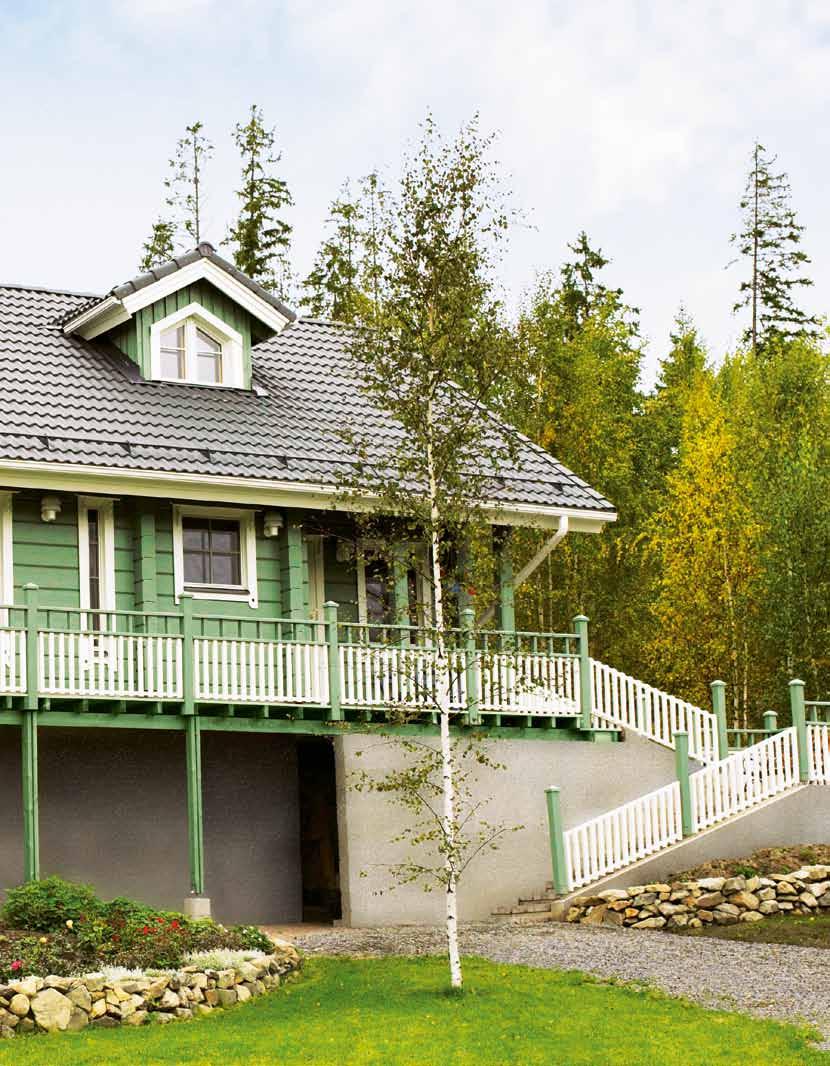

66 Ormax tummanharmaa 64
