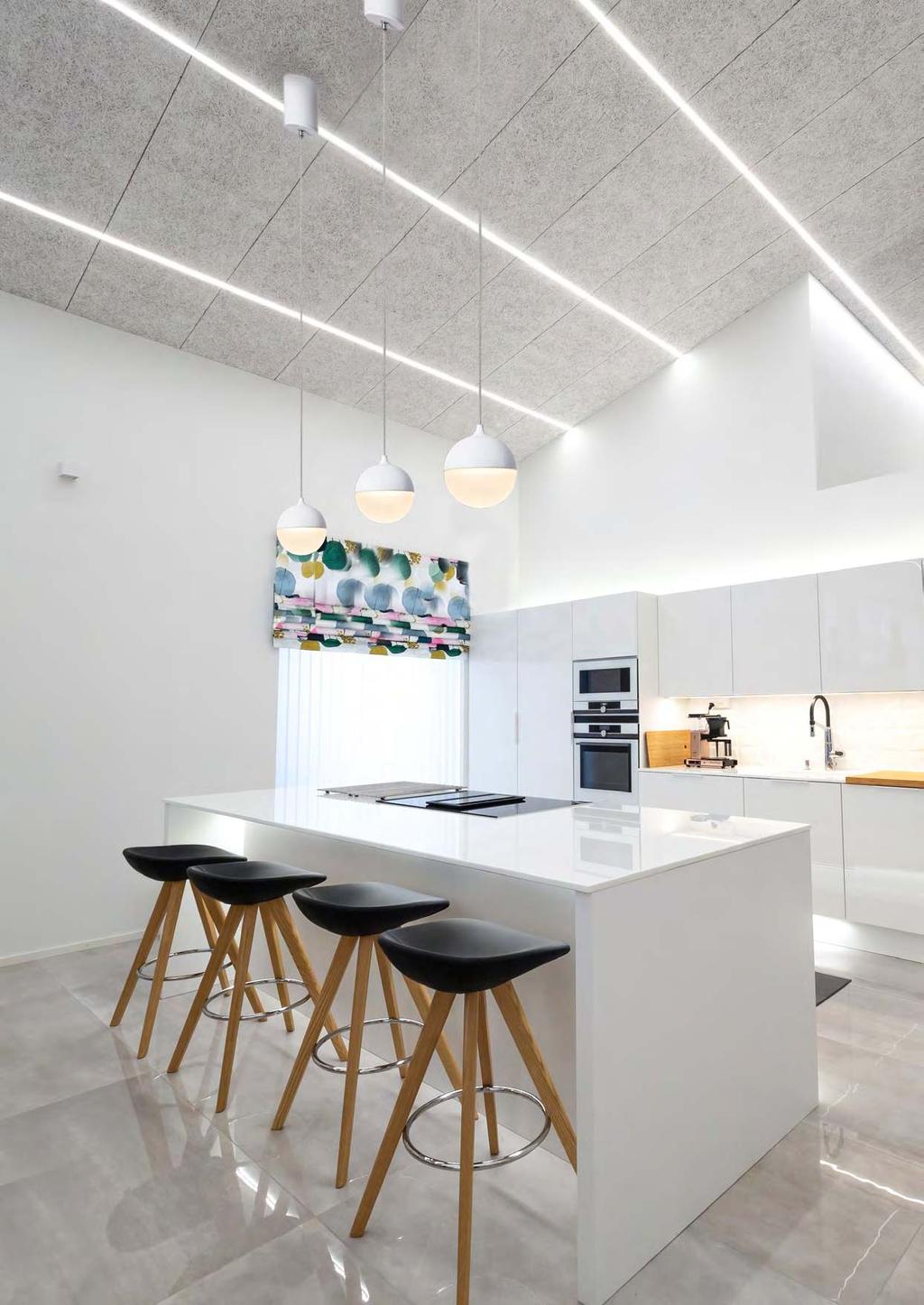

1 2019

2 MYYMÄLÄT JA LIIKETILAT TOIMISTOT JA TOIMITILAT ULKOVALAISTUS OMAKOTITALOT MAATALOUS TEOLLISUUS JA TUOTANTOTILAT URHEILUKENTÄTJA LIIKUNTAPAIKAT JÄÄHALLIT JA STADIONIT LASKETTELURINTEET OPPILAITOKSET JA PÄIVÄKODIT RAVINTOLAT JA BAARIT PYSÄKÖINTI- & PARKKIALUEET

3 SISÄLLYS ALASVALOT s PLAFONDIT JA PINTA-ASENNETTAVAT s PORRASVALAISIMET s RIIPPUVALAISIMET s VALONAUHAT JA EPÄSUORA VALO s TOIMITILAVALAISTUS s SEINÄ- JA ULKOVALAISIMET s ALUEVALAISTUS s TEOLLISUUSVALAISTUS s

4 Me Winledillä haluamme tarjota asiakkaillemme paremman arjen, koska sen myötä myös meillä on mahdollisuus saavuttaa parempi tulevaisuus. Missiomme onkin mahdollistaa kaikille sidosryhmillemme valoisampi arki. - VILLE REIJASALO, toimitusjohtaja / Winled Oy MEISTÄ W inled Oy on vuonna 2009 perustettu kotimainen LED-valaistusyritys. Emme ole ainoastaan valaisinkauppa vaan pyrimme aina tuomaan asiakkaiden arkeen lisäarvoa kokonaisvaltaisilla valaistusratkaisuilla. LAATULUPAUS, JOKA PITÄÄ Winled on LED-valaisimiin erikoistunut valaisinvalmistaja ja kodin rakentajien keskuudessa Winled onkin noussut Suomen suosituimmaksi valaisinmerkiksi. Erityisen hyviä olemme uudiskohteiden 3D-valaistussuunnittelussa sekä tietomalliin (BIM) pohjautuvassa suunnittelussa. Tuotteemme ovat laadultaan ja kestävyydeltään markkinoiden kärkeä. Olemme varmistaneet tuotteidemme erinomaisuuden sillä, että tuotetiimimme on ajan hermoilla käytettävien komponenttien laatuun ja ominaisuuksiin liittyvistä seikoista. Asiakkaamme voivat olla luottavaisin mielin sen suhteen, että saavat aina parasta mahdollista laatua kohteisiinsa. 4

5 MISTÄ WINLED -TUOTTEITA OSTETAAN? Tuotteet ovat helposti saatavilla mistä päin Suomea tahansa. Yli 750 jälleenmyyjäkumppanimme verkosto palvelee teitä nopeasti ja luotettavasti. Pääsääntöisesti jälleenmyyjiemme kautta hoituvat valaisintilauksen lisäksi myös tuotteiden asennukset sekä muut sähkötyöt kattavasti. Lähimmän jälleenmyyjäsi löydät helposti verkkosivultamme osoitteesta Ammattilaiset voivat hankkia tuotteitamme nyt myös neljästä Suomen suurimmasta sähkötukusta, joita ovat onninen, SLO, ahlsell ja. TYYPILLINEN ESIMERKKI Myymälätiloissa 12kpl ikääntyneitä loisteputkia ja hallitiloissa 400W HQL-valaisimia 50kpl. Loisteputkien tilalle vaihdetaan 8kpl Runkovalaisin 60W. 400W HQL-valaisimien tilalle vaihdetaan 35kpl Titan Linear 150W. Watt/valaisin: Watt/valaisin: # kpl määrä: Yhteisteho: Kustannus / kwh: Käyttötunteja / päivä: Käyttöpäiviä / vuosi: Lopullinen sähkönkulutus: Sähkön hinta: Vuosittainen säästö sähkössä 6648 /v. (Säästölaskelmassa on huomioitu ainoastaan valaisimien sähkönkulutus, ei esimerkiksi huoltotöistä syntyviä säästöjä.) VANHA VALAISTUS Loisteputki 2x 58W # kpl määrä: 12 kpl 36KK 48KK HQL 400W 50 kpl W 0,12 10 h 350 d kwh 9055 /v LEASING KK-ERÄT MAKSUAIKA KK-ERÄ 363,37 280,20 60KK 230,20 Urakkahinta (sis. valaisimet + tarvikkeet + asennus): ,00 Watt/valaisin: Watt/valaisin: # kpl määrä: Yhteisteho: Kustannus / kwh: Käyttötunteja / päivä: Käyttöpäiviä / vuosi: Lopullinen sähkönkulutus: Sähkön hinta: Säästö sähkössä: UUSI VALAISTUS Runkovalaisin 60W # kpl määrä: 8 kpl Titan Linear 150W 35 kpl 5730 W 0,12 10 h 350 d kwh 2407 /v vuodessa / 554 kuukaudessa VALAISIMET MAKSAVAT ITSENSÄ TAKAISIN N. 1,82V SÄHKÖLASKU PUTOAA 73% VALAISTUKSEN CO2 PÄÄSTÖJEN SÄÄSTÖ 10,03t LED-VALAISTUS LEASINGILLA Miltä kuulostaisi, jos valaistukseen ei tarvitsisi investoida kassasta latiakaan ja yrityksesi saisi nykyaikaisen valaistuksen asennettuna avaimet käteen -periaatteella niin, että alkaisitte säästämään rahaa heti, kun valaisimet on asennettu? Usein vanhemmissa kiinteistöissä tilanne on se, että vanha valaistus on varsinainen energiasyöppö ja muutenkin parhaat päivänsä nähnyt. Kun valaisimet päivitetään tehokkaisiin ledeihin, päädytään tyypillisesti tilanteeseen, jossa sähköä säästyy euroissa enemmän kuin leasing kuukaudessa maksaa. Samalla valaistus paranee ja valaistuksen huoltotarve poistuu. Kysy tarjousta omaan kohteeseesi rohkeasti. WINLED-VALAISIMET & TALOAUTOMAATIOT Tänä päivänä rakennettavissa kohteissa käytetään usein erilaisia älykkäitä ratkaisuja ja etenkin taloautomaatiojärjestelmät päätyvätkin monesti rakennettavaan kohteeseen. Winled -valaisimet ovat yhteensopivia useiden eri järjestelmien kanssa, kuten Dali, KNX sekä ABB:n free@home. Yhteensopivien tuotteiden lisäksi olemme tottuneet työskentelemään edellä mainittujen ohjausjärjestelmien kanssa, joten tarvittaessa kykenemme antamaan myös teknistä tukea näiden tiimoilta. 5

6 VALAISTUSSUUNNITTELU Tekemämme valaistussuunnitelmat jaksavat ällistyttää kerta toisensa jälkeen - ja aivan syystä. Valaistussuunnittelu on yhdistelmä käytännöllisyyttä ja taidetta, jossa me olemme kuin Gustave Eiffelin ja Pablo Picasson kauan kadoksissa ollut perillinen. Valaistussuunnittelumme avulla rakennuksellenne annetaan hyppysellinen taikaa. Kohde 3D-mallinnetaan huolellisesti ja jokainen valaisin valitaan oikein. Vuosien varrella jo tuhannet asiakkaamme ovat päässeet 3D-kuvien ansiosta "vierailemaan" rakentamassaan kohteessa ennen kuin varsinaisia rakennustöitä on edes aloitettu. Huolellinen valaistussuunnittelu on varsinkin uudiskohteissa erittäin tärkeää. Lopputuloksen kannalta on hurja ero sillä, minkä tehoiset, sävyiset tai millä avautumiskulmalla varustetut valaisimet valitaan kuhunkin tilaan. Ja toisin kuin usein luullaan, huolellinen valaistussuunnittelu yleensä säästää rahaa eikä suinkaan lisää rakennuskustannuksia. Näin ollen, jos olet rakentamassa uutta tai saneeraamassa vanhaa, älä epäröi, vaan ota yhteyttä pikimmiten! 6

7 PALVELUT AMMATTILAISILLE TYÖKALUT ARKKITEHDEILLE JA SUUNNITTELIJOILLE LIGHTS on Winledin Autodeskin Revittiin tekemä lisäosa, joka on arkkitehtien käytössä jo yli sadassa eri maassa. Valaisinobjektimme mm. leikkaavat reiän automaattisesti, sisältävät valonjakotiedoston ja ovat suunnattavissa. LIGHTS on ladattavissa Autodeskin Appstoresta ja on kerännyt jo tuhansia latauksia ja lukuisia viiden tähden arvioita. MagiCAD & MagiCloud -ohjelmistot Revitille ja AutoCADille ovat yksiä käytetyimmistä tietomallinnusohjelmista. MagiCAD mahdollistaa tehokkaat piirustukset ja laskelmat, jotka tekevät suunnittelusta helpompaa ja nopeampaa. Winledin suosituimpien tuoteperheiden laadukkaat valaisinmallit löytyvät nyt MagiCADista sähköiseen suunnitteluun. ProdLib on suomalaislähtöinen BIM-tuotekirjasto suunnittelijoille. Muista kirjastoista poiketen ProdLibin kautta jaeltavassa sisällössä on panostettu eritoten objektin toimivuuteen ja laatuun. Mukana on useita kansainvälisiä valmistajia omine tuotteineen. Winled on ensimmäinen valaisinvalmistaja, jonka tuotteet ovat käytettävissä ProdLib -kirjaston kautta. Voit huoletta suunnitella kohteita Winled -valaisimin. Koko Winled -mallistosta löytyy kolmannen osapuolen Suomessa huolellisesti mittaamat valonjakotiedostot, joten yllätyksiä valon määrissä ei pääse syntymään. Valonjakotiedostot, kuormitus- ja himmennystaulukot ovat ladattavissa verkkosivuiltamme. 7

8 KANNA Kannan kaunis valonjako yhdistettynä moderniin kulmikkaaseen muotoon valkoisine kehyksineen takaavat täydellisen valaistuksen tilaan kuin tilaan. Upotussyvyytensä ansiosta Kannan saa ujutettua matalampaankin koolaukseen. Tämä suosittu valaisin valaisee tälläkin hetkellä mm. useita asuntomessukohteita, ravintoloita sekä julkisrakennuksia. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ravintolat ja baarit» Käytävät 8

9 60,0 40,00 2,0 20,0 2,0 20,0 2,0 20,0 X Y KANNA 6W 108mm x 108mm 108,0 120,0 X Y KANNA 12W 160mm x 160mm 160,0 170,0 X Y KANNA 18W 208mm x 208mm 208,0 225,0 KANNA 12W pinta-asennettava 166,0 14,8 170,00 170,00 55,8 14,8 9

10 ALASVALOT KANNA Yleiset Kanna 6W Kanna 6W Kanna 12W Kanna 12W Kanna 18W Kanna 18W Kanna 12W Pintaasennettava Kanna 12W Pintaasennettava Tuotekoodi 02WP993L006R 02WP993N006R 02WP993L012R 02WP993N012R 02WP993L018R 02WP993N018R 02PP993L012R 02PP993N012R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Lisätietoja Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Saatavilla DALI-ohjaustavalla Mitat & Asennustavat Pituus 120mm 170mm 225mm 170mm Leveys 120mm 170mm 225mm 170mm Korkeus 20mm 20mm 20mm 40mm Paino 0,3kg 0,5kg 0,7kg 0,5kg Upotussyvyys 30mm 30mm 30mm - Asennusreikä (X x Y) 108mm x 108mm 160mm x 160mm 208mm x 208mm - Asennustila (P x L x K) 300mm x 300mm x 30mm 350mm x 350mm x 30mm 425mm x 425mm x 30mm - Asennustavat Uppoasennus Uppoasennus Uppoasennus Pinta-asennus Materiaalit & Värit Väri Valkoinen Valkoinen Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Alumiini Alumiini Optiikan materiaali Muovi Muovi Muovi Muovi Värilämpötila laskennallinen ulostuleva 100lm/W 600lm 55lm/W 328lm 105lm/W 630lm 62lm/W 373lm 100lm/W 1200lm 65lm/W 784lm 105lm/W 1260lm 72lm/W 859lm 100lm/W 1800lm 69lm/W 1238lm 105lm/W 1890lm 74lm/W 1339lm 100lm/W 1200lm 65lm/W 784lm Värintoisto Häikäisy (UGR) MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h h Syttymiskertoja Optiikka Valaisukulma lm/W 1260lm 72lm/W 859lm Kotelointi IP-luokka IP44 IP44 IP44 IP40 Suojausluokitus III III III III Käyttölämpötila -20 C C -20 C C -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Pikaliitin Pikaliitin Pikaliitin Liitäntäkaapelin pituus 0,30m 0,30m 0,30m 0,30m Jännitealue 18-19,2V DC 36-38,4V DC 54,0-57,6V DC 36-38,4V DC Maksimi vakiovirta 300mA 300mA 300mA 300mA Maksimi teho 6W 12W 18W 12W Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite WIN 300mA/9W IP V DIM WIN 300mA/12W IP V DIM WIN 300mA/18W IP V DIM WIN 300mA/12W IP V DIM Ohjaustapa TRIAC TRIAC TRIAC TRIAC Jännitealue (DC) 12-30V DC 21-40V DC 54-61V DC 21-40V DC Vakiovirta 300mA 300mA 300mA 300mA Kytkentätapa Ruuviliitin Ruuviliitin Ruuviliitin Ruuviliitin Jännite (AC) 230V AC /50Hz Virta 0,06A 0,08A 0,07A 0,08A Tehokerroin 0,90 0,95 0,90 0,95 Liitäntälaitteen elinikä h h h h IP-luokka, liitäntälaite IP20 IP20 IP20 IP20 Suojausluokitus, liitäntälaite II II II II Ketjutettavuus Ei Ei Ei Ei 10

11 Liitäntälaitteet: TRIAC, DALI & 1-10V TRIAC: 6W TRIAC: 12W TRIAC: 18W DALI: 6W 12W 18W 1-10V: 6W 12W 18W Tuotekoodi 10TA990M009W 10TA990M012W 10TA30018M 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Tuotenimi WIN 300mA/9W IP V DIM WIN 300mA/12W IP V DIM WIN 300mA/18W IP V DIM WIN 700mA/30W IP V DALI PushDIM: 6W 12W 18W WIN 700mA/25W IP V 1-10V Jännitealue (DC) 12-30V DC 21-40V DC 54-61V DC 6-58V DC 6-58V DC Vakiovirta 300mA 300mA 300mA 250mA - 700mA 250mA - 700mA Kytkentätapa Ruuviliitin Ruuviliitin Ruuviliitin Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,06A 0,08A 0,07A 0,18A 0,15A Tehokerroin 0,90 0,95 0,90 0,90 0,90 Liitäntälaitteen elinikä h h h h h IP-luokka IP20 IP20 IP20 IP20 IP20 Suojausluokka II II II II II Pituus [Y] 98mm 98mm 113mm 103mm 150mm Leveys [X] 39mm 39mm 44mm 67mm 52mm Korkeus [Z] 22mm 22mm 28mm 22mm 28mm Runkomateriaali Muovi Muovi Muovi Muovi Muovi Himmennysalue 10% - 100% 10% - 100% 10% - 100% 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei Ei Ei Ei Himmentimet Tuotenimi Sarja Sähkönumero ABB LED-valonsäädin 2-100VA RL Impressivo Jussi TRIAC: 6W TRIAC: 12W TRIAC: 18W WIN 300mA/9W WIN 300mA/12W WIN 300mA/18W 12-30V DIM 21-40V DIM 54-61V DIM Z ABB Valonsäädin VA RC Impressivo Jussi X Y Schneider Electric Valonsäädin VA RC Exacct Artic Schneider Electric Valonsäädin 420VA RCL Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. IP-luokitus & asennustila IP20 IP20 IP44 11

12 LILJA Lilja on Kannan pyöreä sisko, joka ei häviä kulmikkaammalle perheenjäsenelleen millään osa-alueella. Valkoinen kehys, pyöreä muoto sekä pieni upotussyvyys tekevät Liljasta täydellisen valaisimen joka huoneeseen ja tilaan. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ravintolat ja baarit» Käytävät 12

13 36,0 60,0 20,0 2,0 2,0 20,0 2,0 20,0 Ø LILJA 6W 110mm 110,0 120,0 LILJA 12W Ø 160mm 160,0 170,0 LILJA 18W Ø 208mm 208,0 225,0 LILJA 12W pinta-asennettava 55,8 166,0 14,8 14,8 170,00 13

14 ALASVALOT LILJA Yleiset Lilja 6W Lilja 6W Lilja 12W Lilja 12W Lilja 18W Lilja 18W Lilja 12W Pintaasennettava Lilja 12W Pintaasennettava Tuotekoodi 02WP996L006R 02WP996N006R 02WP996L011R01 02WP996N011R01 02WP996L018R 02WP996N018R 02PP996L011R01 02PP996N011R01 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Lisätietoja Saatavilla DALI, 1-10V & Saatavilla DALI, 1-10V & Saatavilla DALI, 1-10V & Saatavilla DALI-ohjaustavalla PushDIM ohjaustavalla PushDIM ohjaustavalla PushDIM ohjaustavalla Mitat & asennustavat Halkaisija 120mm 170mm 224mm 170mm Korkeus 20mm 20mm 20mm 36mm Paino 0,3kg 0,5kg 0,7kg 0,5kg Upotussyvyys 30mm 30mm 30mm - Asennusreikä (ø) 110mm 160mm 208mm - Asennustila (P x L x K) 300mm x 300mm x 30mm 350mm x 350mm x 30mm 425mm x 425mm x 30mm - Asennustavat Uppoasennus Uppoasennus Uppoasennus Pinta-asennus Materiaalit & värit Väri Valkoinen Valkoinen Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Alumiini Alumiini Optiikan materiaali Muovi Muovi Muovi Muovi Värilämpötila laskennallinen ulostuleva 100lm/W 600lm 55lm/W 330lm 105lm/W 630lm 62lm/W 372lm 100lm/W 1200lm 71lm/W 852lm 105lm/W 1260lm 78lm/W 936lm 100lm/W 1800lm 69lm/W 1242lm 105lm/W 1890lm 74lm/W 1332lm 100lm/W 1200lm 71lm/W 852lm Värintoisto Häikäisy (UGR) MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h h Syttymiskertoja Optiikka Valaisukulma Kotelointi IP-luokka IP44 IP44 IP44 IP40 Suojausluokitus III III III III Käyttölämpötila -20 C C -20 C C -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Pikaliitin Pikaliitin Pikaliitin Liitäntäkaapelin pituus 0,30m 0,30m 0,30m 0,30m Jännitealue 18-19,2V DC 36-38,4V DC 54,0-57,6V DC 36-38,4V DC Maksimi vakiovirta 300mA 300mA 300mA 300mA Maksimi teho 6W 12W 18W 12W 105lm/W 1260lm 78lm/W 936lm Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite WIN 300mA/9W IP V DIM WIN 300mA/12W IP V DIM WIN 300mA/18W IP V DIM WIN 300mA/12W IP V DIM Ohjaustapa TRIAC TRIAC TRIAC TRIAC Jännitealue (DC) 12-30V DC 21-40V DC 54-61V DC 21-40V DC Vakiovirta 300mA 300mA 300mA 300mA Kytkentätapa Ruuviliitin Ruuviliitin Ruuviliitin Ruuviliitin Jännite (AC) 230V AC /50Hz Virta 0,06A 0,08A 0,07A 0,08A Tehokerroin 0,90 0,95 0,90 0,95 Liitäntälaitteen elinikä h h h h IP-luokka, liitäntälaite IP20 IP20 IP20 IP20 Suojausluokitus, liitäntälaite II II II II Ketjutettavuus Ei Ei Ei Ei 14

15 Liitäntälaitteet: TRIAC, DALI & 1-10V TRIAC: 6W TRIAC: 12W TRIAC: 18W DALI: 6W 12W 18W 1-10V: 6W 12W 18W Tuotekoodi 10TA990M009W 10TA990M012W 10TA30018M 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Tuotenimi WIN 300mA/9W IP V DIM WIN 300mA/12W IP V DIM WIN 300mA/18W IP V DIM WIN 700mA/30W IP V DALI PushDIM: 6W 12W 18W WIN 700mA/25W IP V 1-10V Jännitealue (DC) 12-30V DC 21-40V DC 54-61V DC 6-58V DC 6-58V DC Vakiovirta 300mA 300mA 300mA 250mA - 700mA 250mA - 700mA Kytkentätapa Ruuviliitin Ruuviliitin Ruuviliitin Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,06A 0,08A 0,07A 0,18A 0,15A Tehokerroin 0,90 0,95 0,90 0,90 0,90 Liitäntälaitteen elinikä h h h h h IP-luokka IP20 IP20 IP20 IP20 IP20 Suojausluokka II II II II II Pituus [Y] 98mm 98mm 113mm 103mm 150mm Leveys [X] 39mm 39mm 44mm 67mm 52mm Korkeus [Z] 22mm 22mm 28mm 22mm 28mm Runkomateriaali Muovi Muovi Muovi Muovi Muovi Himmennysalue 10% - 100% 10% - 100% 10% - 100% 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei Ei Ei Ei Himmentimet Tuotenimi Sarja Sähkönumero TRIAC: 6W WIN 300mA/9W 12-30V DIM TRIAC: 12W WIN 300mA/12W 21-40V DIM TRIAC: 18W WIN 300mA/18W 54-61V DIM ABB LED-valonsäädin 2-100VA RL Impressivo Jussi Z ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Impressivo Jussi Exacct Artic X Y Schneider Electric Valonsäädin 420VA RCL Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. IP-luokitus & asennustila IP20 IP20 IP44 15

16 IIRIS Pienikokoinen Iiris tarjoaa käyttäjälleen tehokasta valaistusta, joka kruunaa huoneen kuin huoneen tuoden pienimmätkin yksityiskohdat esiin. Se ei ole syyttä yksi suosituimmista Winledin tuotteista, vaan lunastaa paikkansa myydyimpien valaisinten kärkikastista upean valonjakonsa, tehokkuutensa sekä huomaamattomuutensa ansiosta. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ravintolat ja baarit» Käytävät 16

17 45,0 42,9 45,0 42,9 40,0 37,9 IIRIS 10W Ø 92mm 110,0 IIRIS 13W Ø 121mm 145,0 IIRIS 18W Ø 144mm 170,0 17

18 ALASVALOT IIRIS Yleiset Iiris 10W valkoinen (hopea) Iiris 10W valkoinen (hopea) Iiris 13W valkoinen (hopea) Iiris 13W valkoinen (hopea) Iiris 18W valkoinen (hopea) Iiris 18W valkoinen (hopea) Tuotekoodi Valkoinen 34AV996L010X 34AV996N010X 34AV996L013X 34AV996N013X 34AV996L018X 34AV996N018X Hopea 34AV998L010X 34AV998N010X 34AV998L013X 34AV998N013X 34AV998L018X 34AV998N018X Sähkönumero Valkoinen Hopea Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Lisätietoja Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Mitat & Asennustavat Halkaisija 110mm 145mm 170mm Korkeus 40mm 45mm 45mm Paino 0,2kg 0,3kg 0,4kg Upotussyvyys 55mm 60mm 60mm Asennusreikä (ø) 92mm 121mm 144mm Asennustila (P x L x K) 300mm x 300mm x 60mm 350mm x 350mm x 60mm 350mm x 350mm x 60mm Asennustavat Uppoasennus Uppoasennus Uppoasennus Materiaalit & Värit Väri Valkoinen Hopeanharmaa Valkoinen Hopeanharmaa Valkoinen Hopeanharmaa Runkomateriaali Alumiini Alumiini Alumiini Optiikan materiaali Muovi (PMMA) Muovi (PMMA) Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 100lm/W 1000lm 68lm/W 678lm 120lm/W 1200lm 69lm/W 693lm 100lm/W 1300lm 65lm/W 888lm 105lm/W lm 71lm/W 920lm 100lm/W 1800lm 78lm/W 1398lm Värintoisto Häikäisy (UGR) MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h LED-elinikä LxBx L70B10 L70B10 L70B10 Syttymiskertoja Optiikka Valaisukulma Kotelointi IP-luokka IP44 IP44 IP44 Suojausluokitus III III III Käyttölämpötila -20 C C -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Pikaliitin Pikaliitin Liitäntäkaapelin pituus 0,30m 0,30m 0,30m Jännitealue 28,0-32,0V DC 27,0-30,0V DC 28,0-32,0V DC Maksimi vakiovirta 260mA 350mA 2450mA Maksimi teho 10W 13W 18W 105lm/W 2160lm 79lm/W 1427lm Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite WIN 260mA/12W IP V DIM WIN 350mA/12W IP V DIM WIN 450mA/18W IP V DIM Ohjaustapa TRIAC TRIAC TRIAC Jännitealue (DC) 23-46V DC 18-35V DC 20-40V DC Vakiovirta 260mA 350mA 450mA Kytkentätapa Ruuvilitiin Ruuvilitiin Ruuvilitiin Jännite (AC) 230V AC /50Hz Virta 0,08A 0,08A 0,12A Tehokerroin 0,95 0,95 0,95 Liitäntälaitteen elinikä h h h IP-luokka, liitäntälaite IP20 IP20 IP20 Ketjutettavuus Ei Ei Ei 18

19 Liitäntälaitteet: TRIAC, DALI & 1-10V TRIAC: 10W TRIAC: 13W TRIAC: 18W DALI: 10W 13W 18W 1-10V: 10W 13W 18W Tuotekoodi 10TA26012M 10TA35012M 10TA45018M 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Tuotenimi WIN 260mA/12W IP V DIM WIN 350mA/12W IP V DIM WIN 450mA/18W IP V DIM WIN 700mA/30W IP V DALI PushDIM: 10W 13W 18W WIN 700mA/25W IP V 1-10V Jännitealue (DC) 23-46V DC 18-35V DC 20-40V DC 6-58V DC 6-58V DC Vakiovirta 260mA 350mA 450mA 250mA - 700mA 250mA - 700mA Kytkentätapa Ruuvilitiin Ruuvilitiin Ruuvilitiin Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,08A 0,08A 0,12A 0,18A 0,15A Tehokerroin 0,95 0,95 0,95 0,90 0,90 Liitäntälaitteen elinikä h h h h h IP-luokka IP20 IP20 IP20 IP20 IP20 Suojausluokka II II II II II Pituus [Y] 113mm 113mm 113mm 103mm 150mm Leveys [X] 44mm 44mm 44mm 67mm 52mm Korkeus [Z] 28mm 28mm 28mm 22mm 28mm Runkomateriaali Muovi Muovi Muovi Muovi Muovi Himmennysalue 10% - 100% 10% - 100% 10% - 100% 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei Ei Ei Ei Himmentimet Tuotenimi Sarja Sähkönumero TRIAC: 10W WIN 260mA/12W IP V DIM TRIAC: 13W WIN 350mA/12W IP V DIM TRIAC: 18W WIN 450mA/18W IP V DIM Z ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Impressivo Jussi Impressivo Jussi X Y Schneider Electric Valonsäädin VA RC Exacct Artic Schneider Electric Valonsäädin 420VA RCL Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. IP-luokitus & asennustila IP20 IP20 IP44 19

20 Ø HELMI 80mm Suunniteltu käytettäväksi: Helmi Lasikuutio lukeutuu Winledin ehdottomiin hittituotteisiin. Valaisin soveltuu mainiosti esimerkiksi kylpy- tai makuuhuoneiden tyylikkääseen tunnelmavalaistukseen. Kaunis läpinäkyvä kehys hajottaa valoa laajalle alueelle ja luo tyylikkään tunnelman kodin eri tiloihin. Helmi Lasikuutio on himmennettävissä, ja voit tehdä valinnan kahden eri värilämpötilan välillä.» Koti» Toimistot ja toimitilat» Ravintolat ja baarit 20

21 Yleiset Helmi lasikuutio 8W Helmi lasikuutio 8W Tuotekoodi 04AV992L008L 04AV992N008L Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Mitat & Asennustavat Pituus Leveys Korkeus Paino Upotussyvyys Asennusreikä (ø) Asennustila (P x L x K) Asennustavat Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali 92mm 92mm 80mm 0,45kg 60mm 80mm 300mm x 300mm x 60mm Uppoasennus Läpinäkyvä Alumiini Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 110lm/W 880lm 70lm/W 556lm Värintoisto 80 LED, kiinteä LED-elinikä h Optiikka Valaisukulma 120 Kotelointi IP-luokka IP20 Suojausluokitus III Käyttölämpötila -20 C C 120lm/W 960lm 75lm/W 597lm Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Liitäntäkaapelin pituus 0,30m Jännitealue 12,0-30,0V DC Maksimi vakiovirta 300mA Maksimi teho 8W Liitäntälaite: sähkötekniset tiedot & kytkentä Tuotekoodi 10TA990M009W Sähkönumero Tuotenimi WIN 300mA/9W IP V DIM Ohjaustapa TRIAC Jännitealue (DC) 12-30V DC Vakiovirta 300mA Kytkentätapa Ruuviliitin Jännite (AC) 230V AC /50Hz Virta 0,06A Tehokerroin 0,90 Liitäntälaitteen elinikä h IP-luokka IP20 Suojausluokka II Pituus [Y] 98mm Leveys [X] 39mm Korkeus [Z] 22mm Himmennysalue 10% - 100% Ketjutettavuus Ei Liitäntälaitteet: TRIAC, DALI & 1-10V DALI: 8W 1-10V: 8W Tuotekoodi 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Tuotenimi WIN 700mA/30W IP V DALI PushDIM: 8W WIN 700mA/25W IP V 1-10V Jännitealue (DC) 6-58V DC 6-58V DC Vakiovirta 250mA - 700mA 250mA - 700mA Kytkentätapa Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,18A 0,15A Tehokerroin 0,90 0,90 Liitäntälaitteen elinikä h h IP-luokka IP20 IP20 Suojausluokka II II Pituus [Y] 103mm 150mm Leveys [X] 67mm 52mm Korkeus [Z] 22mm 28mm Runkomateriaali Muovi Muovi Himmennysalue 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei Himmentimet TRIAC: 8W Tuotenimi Sarja Sähkönumero WIN 300mA/9W 12-30V DIM ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC X Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. IP-luokitus & asennustila IP20 IP21 IP20 Y Z 21

22 30,0 24,7 87,0 Ø LIBRA 75mm Libra 6W on upea suunnattava alasvalo, joka on täydellinen valinta koristamaan jokaista tilaa mihin se päätetään laittaa. Se on noussut nopeasti yhdeksi suosituimmista alasvaloistamme, sillä ainoastaan 40mm upotussyvyys takaa sen soveltuvuuden tilaan kuin tilaan. Libraa on saatavissa sekä valkoisella että hopeisella kehyksellä. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ravintolat ja baarit» Käytävät 22

23 Yleiset Libra 6W valkoinen (hopea) Libra 6W valkoinen (hopea) Tuotekoodi Valkoinen 62AV996L006M 62AV996N006M Hopea 62AV998L006M 62AV998N006M Sähkönumero Valkoinen Hopea Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Mitat & Asennustavat Halkaisija Korkeus Paino Upotussyvyys Asennusreikä (ø) Asennustila (P x L x K) Asennustavat Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali 87mm 30mm 0,24kg 40mm 75mm 300mm x 300mm x 60mm Uppoasennus Valkoinen / Hopeanharmaa Alumiini Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 115lm/W 600lm 66lm/W 397lm Värintoisto 85 Häikäisy (UGR) 19 MacAdam SDCM 3 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B10 Syttymiskertoja lm/W 732lm 71lm/W 426lm Optiikka Valaisukulma 36 Kallistuskulma Suunnattavissa, 20 kääntösäde Kotelointi IP-luokka IP44 Suojausluokitus III Käyttölämpötila -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Liitäntäkaapelin pituus 0,30m Jännitealue 8,0-18,0V DC Maksimi vakiovirta 500mA Maksimi teho Liitäntälaite: sähkötekniset tiedot & kytkentä Tuotekoodi 10TA919M009X Sähkönumero Tuotenimi WIN 500mA/9W IP V DIM Ohjaustapa TRIAC Jännitealue (DC) 9-18V DC Vakiovirta 500mA Kytkentätapa Ruuviliitin Jännite (AC) 230V AC /50Hz Virta 0,06A Tehokerroin 0,95 Liitäntälaitteen elinikä h IP-luokka IP20 Suojausluokka II Pituus [Y] 113mm Leveys [X] 44mm Korkeus [Z] 28mm Himmennysalue 10% - 100% Ketjutettavuus Ei 6W Liitäntälaitteet: TRIAC, DALI & 1-10V DALI: 6W 1-10V: 6W Tuotekoodi 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Tuotenimi WIN 700mA/30W IP V DALI PushDIM: 6W WIN 700mA/25W IP V 1-10V Jännitealue (DC) 6-58V DC 6-58V DC Vakiovirta 250mA - 700mA 250mA - 700mA Kytkentätapa Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,18A 0,15A Tehokerroin 0,90 0,90 Liitäntälaitteen elinikä h h IP-luokka IP20 IP20 Suojausluokka II II Pituus [Y] 103mm 150mm Leveys [X] 67mm 52mm Korkeus [Z] 22mm 28mm Runkomateriaali Muovi Muovi Himmennysalue 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei Himmentimet TRIAC: 6W Tuotenimi Sarja Sähkönumero WIN 500mA/9W IP V DIM ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL X Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. IP-luokitus & asennustila IP20 IP44 IP20 Y Z 23

24 52,0 49,3 90,0 Ø ANTLIA 83mm Antlia luo kauniin kapean valokeilan koristamaan kotiasi tai vaikkapa toimistotilaa. Valaisimen spottimainen valokeila on omiaan korostamaan tilan sisustusta ja arkkitehtuuria. Antlia 6W on tyylikäs suunnattava alasvalo, jota on saatavissa sekä valkoisella että hopeisella kehyksellä. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ravintolat ja baarit» Käytävät 24

25 Yleiset Tuotekoodi Antlia 6W valkoinen (hopea) Antlia 6W valkoinen (hopea) Valkoinen 62AV996L006X 62AV996N006X Hopea 62AV998L006X 62AV998N006X Sähkönumero Valkoinen Hopea Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Mitat & Asennustavat Halkaisija Korkeus Paino Upotussyvyys Asennusreikä (ø) Asennustila (P x L x K) Asennustavat Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali 90mm 52mm 0,235kg 65mm 83mm 300mm x 300mm x 65mm Uppoasennus Valkoinen / Hopeanharmaa Alumiini Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 93lm/W 558lm 71lm/W 426lm Värintoisto 85 Häikäisy (UGR) 19 MacAdam SDCM 3 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B10 Syttymiskertoja lm/W 606lm 82lm/W 489lm Optiikka Valaisukulma 36 Kallistuskulma Suunnattavissa, 20 kääntösäde Kotelointi IP-luokka IP44 Suojausluokitus III Käyttölämpötila -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Liitäntäkaapelin pituus 0,30m Jännitealue 8,0-18,0V DC Maksimi vakiovirta 500mA Liitäntälaite: sähkötekniset tiedot & kytkentä Tuotekoodi 10TA919M009X Sähkönumero Tuotenimi WIN 500mA/9W IP V DIM Ohjaustapa TRIAC Jännitealue (DC) 9-18V DC Vakiovirta 500mA Kytkentätapa Ruuviliitin Jännite (AC) 230V AC /50Hz Virta 0,06A Tehokerroin 0,95 Liitäntälaitteen elinikä h IP-luokka IP20 Suojausluokka II Pituus [Y] 113mm Leveys [X] 44mm Korkeus [Z] 28mm Himmennysalue 10% - 100% Ketjutettavuus Ei Liitäntälaitteet: TRIAC, DALI & 1-10V IP-luokitus & asennustila IP20 IP44 DALI: 6W IP V: 6W Tuotekoodi 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Tuotenimi WIN 700mA/30W IP V DALI PushDIM: 6W WIN 700mA/25W IP V 1-10V Jännitealue (DC) 6-58V DC 6-58V DC Vakiovirta 250mA - 700mA 250mA - 700mA Kytkentätapa Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,18A 0,15A Tehokerroin 0,90 0,90 Liitäntälaitteen elinikä h h IP-luokka IP20 IP20 Suojausluokka II II Pituus [Y] 103mm 150mm Leveys [X] 67mm 52mm Korkeus [Z] 22mm 28mm Runkomateriaali Muovi Muovi Himmennysalue 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei X Himmentimet TRIAC: 6W Tuotenimi Sarja Sähkönumero WIN 500mA/9W IP V DIM ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Y Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. Z 25

26 52,0 Ø 83mm 74,0 62,1 62,1 12,0 10,0 180,0 86mm SPECTRI & TUPLASPECTRI 83mm 83mm 8W Spectri sekä 2x8W Tuplaspectri luovat kulmikkaan muotonsa sekä kapean, suunnattavan valokeilansa ansiosta moderneja valaistusratkaisuja esimerkiksi olohuoneisiin. Näillä tyylikkäillä valaisimilla on vain 65 millimetrin upotussyvyys ja lisäksi ne molemmat ovat suunnattavissa 20 asteen kulmassa. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ravintolat ja baarit» Käytävät 26

27 Yleiset Spectri 8W Spectri 8W Tuplaspectri 2x8W Tuplaspectri 2x8W Tuotekoodi 62AV996L005G 62AV996N005G 62AV996L010G 62AV996N010G Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Lisätietoja Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Saatavilla DALI, 1-10V & PushDIM ohjaustavalla Mitat & Asennustavat Pituus 90mm 180mm Leveys 90mm 90mm Korkeus 52mm 52mm Paino 0,2kg 0,4kg Upotussyvyys 65mm 65mm Asennusreikä (ø) 83mm 168mm x 83mm Asennustila (P x L x K) 300mm x 300mm x 65mm 300mm x 400mm x 65mm Asennustavat Uppoasennus Uppoasennus Materiaalit & Värit Väri Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Optiikan materiaali Muovi (PMMA) Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 93lm/W 605lm 75lm/W 489lm 101lm/W 657lm 81lm/W 524lm 93lm/W 1209lm 75lm/W 978lm Värintoisto Häikäisy (UGR) MacAdam SDCM 3 3 LED, kiinteä LED, kiinteä LED-elinikä h h LED-elinikä LxBx L70B10 L70B10 Syttymiskertoja lm/W 1313lm 81lm/W 1048lm Optiikka Valaisukulma Kallistuskulma Suunnattavissa pidemmän sivun Suunnattavissa, 20 kääntösäde suuntaisesti, 20 kääntösäde Kotelointi IP-luokka IP44 IP44 Suojausluokitus III III Käyttölämpötila -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Pikaliitin Liitäntäkaapelin pituus 0,30m 0,30m Jännitealue 8,0-18,0V DC 8,0-18,0V DC Maksimi vakiovirta 500mA 500mA Liitäntälaite: sähkötekniset tiedot & kytkentä Tuotekoodi 10TA919M009X 10TA900M018W Sähkönumero Tuotenimi WIN 500mA/9W IP V DIM WIN 500mA/18W IP V DIM Ohjaustapa TRIAC TRIAC Jännitealue (DC) 9-18V DC 9-36V DC Vakiovirta 500mA 500mA Kytkentä Ruuviliitin Ruuviliitin Jännite (AC) 230V AC /50Hz Virta 0,06A 0,11A Tehokerroin 0,95 0,90 Liitäntälaitteen elinikä h h IP-luokka IP20 IP20 Suojausluokka II II Pituus [Y] 113mm 113mm Leveys [X] 44mm 44mm Korkeus [Z] 28mm 28mm Himmennysalue 10% - 100% 10% - 100% Ketjutettavuus Ei Ei TRIAC, DALI & 1-10V DALI: 8W 2x8W 1-10V: 8W 2x8W PushDIM: 8W 2x8W Tuotekoodi 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Tuotenimi WIN 700mA/30W IP V DALI WIN 700mA/25W IP V 1-10V Jännitealue (DC) 6-58V DC 6-58V DC Vakiovirta 250mA - 700mA 250mA - 700mA Kytkentä Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,18A 0,15A Tehokerroin 0,90 0,90 Liitäntälaitteen elinikä h h IP-luokka IP20 IP20 Suojausluokka II II Pituus [Y] 103mm 150mm Leveys [X] 67mm 52mm Korkeus [Z] 22mm 28mm Runkomateriaali Muovi Muovi Himmennysalue 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei X Himmentimet Tuotenimi ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Sarja Y Liitäntälaitteet: Sähkönumero Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic TRIAC: 8W WIN 500mA/9W IP V DIM TRIAC 16W WIN 500mA/18W IP V Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. IP-luokitus & asennustila IP20 IP44 IP20 Z DIM 27

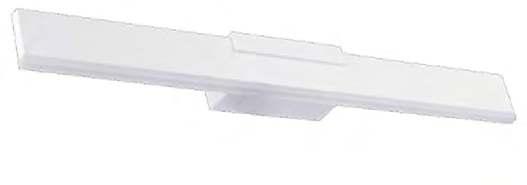

28 PENELOPE Tyylikäs ja kaunisrakenteinen Penelope -peilivalaisin on teholtaan 17W, joka 120 asteen valokeiloineen sekä runsaine valotehoineen tekee WC- ja kylpyhuonetiloissa toimimisesta helppoa ja miellyttävää. Penelopen uudistunut malli mahdollistaa läpijohdotuksen ja kulmarauta tekee asentamisesta helppoa. Suunniteltu käytettäväksi:» Koti» Julkiset WC-tilat 28

29 Yleiset Penelope 17W Penelope 17W Tuotekoodi 53SI395L017R1 53SI395N017R1 Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Ketjutettavissa myös pintakaapeleilla, mukana myös asennuskulmarauta Mitat & Asennustavat Pituus Leveys Korkeus Paino Asennustavat Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali 600mm 60mm 63mm 1,4kg Pinta-asennus Valkoinen Alumiini Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 130lm/W 2210lm 42lm/W 711lm Värintoisto 80 MacAdam SDCM 5 LED, kiinteä LED-elinikä h Optiikka Valaisukulma 120 Kotelointi IP-luokka IP54 Suojausluokitus I Käyttölämpötila -20 C C Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off Kytkentätapa Pikaliitin Jännite 230V AC /50Hz Virta 0,17A Nimellisteho 17W Ketjutettavuus 135lm/W 2295lm 46lm/W 788lm Ketjutettavissa myös pintakaapeleilla 29

30 LUMINA Lumina-tuoteperheen valaisimet ovat pinta-asennettavia LED-plafondeja. Niiden vahvuus on monikäyttöisyys, ja valaisimet soveltuvat asennettavaksi eri tilojen sisäkattoihin tai tarvittaessa esimerkiksi seinävaloksi. Lumina-plafondeista löytyy myös liiketunnistimella varustettuja malleja. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Koulut ja päiväkodit» Käytävät ja varastot 30

31 LUMINA 12W LUMINA 18W LUMINA 22W LUMINA 40W D4 D5 ØD6 ØD7 D1 D2 D3 D4 D5 D6 D7 12W 280,0 95,0 210,0 77,9 48,0 5,0 18,0 18W 360,0 105,0 280,0 112,8 70,0 5,0 18,0 22W 410,0 115,0 340,0 139,5 80,0 5,0 18,0 40W 500,0 140,0 430,0 182,0 70,0 (110,0) 5,0 18,0 31

32 Yleiset Lumina 12W Lumina 12W Lumina 18W Lumina 18W Lumina 22W Lumina 22W Lumina 40W Lumina 40W Tuotekoodi 02SI391L012R 02SI391N012R 02SI391L018R01 02SI391N018R01 02SI391L022R 02SI391N022R 02SI391L040R 02SI391N040R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Mitat & Asennustavat Halkaisija 280mm 360mm 410mm 500mm Korkeus 95mm 105mm 115mm 140mm Paino 0,7kg 1,0kg 1,4kg 1,6kg Asennusreikä, peitto 210mm 290mm 340mm 430mm Asennustavat Pinta-asennus Pinta-asennus Pinta-asennus Pinta-asennus Materiaalit & Värit Väri Valkoinen Valkoinen Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Alumiini Alumiini Optiikan materiaali Muovi (PMMA) Muovi (PMMA) Muovi (PMMA) Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 110lm/W 1320lm 77lm/W 924lm 125lm/W 1500lm 85lm/W 1020lm 110lm/W 1980lm 77lm/W 1386lm 125lm/W 2250lm 85lm/W 1530lm 110lm/W 2420lm 80lm/W 1760lm 125lm/W 2750lm 90lm/W 1980lm 110lm/W 4400lm 95lm/W 3800lm Värintoisto Häikäisy (UGR) MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h h Syttymiskertoja Optiikka Valaisukulma Kotelointi IP-luokka IP44 IP44 IP44 IP44 IK-luokka IK02 IK02 IK02 IK02 Suojausluokitus I I I I Käyttölämpötila -20 C C -20 C C -20 C C -20 C C 125lm/W 5000lm 103lm/W 4120lm Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off On/Off On/Off On/Off Kytkentätapa Jousiliitin Jousiliitin Jousiliitin Jousiliitin Jännite 230V AC / 50Hz 230V AC / 50Hz 230V AC / 50Hz 230V AC / 50Hz Virta 0,09A 0,09A 0,14A 0,14A 0,17A 0,17A 0,29A 0,29A Nimellisteho 12W 12W 18W 18W 22W 22W 40W 40W Tehokerroin 0,90 0,90 0,90 0,90 0,90 0,90 0,90 0,90 Ketjutettavuus Kyllä, jousiliittimessä 2 kytkentäpistettä Kyllä, jousiliittimessä 2 kytkentäpistettä Kyllä, jousiliittimessä 2 kytkentäpistettä Kyllä, jousiliittimessä 2 kytkentäpistettä 32

33 Yleiset Lumina 12W liiketunnistin Lumina 12W liiketunnistin Lumina 22W liiketunnistin Lumina 22W liiketunnistin Tuotekoodi 02SI391L012X 02SI391N012X 02SI391L022X 02SI391N022X Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Mitat & Asennustavat Halkaisija 280mm 410mm Korkeus 95mm 115mm Paino 0,7kg 1,4kg Asennusreikä, peitto 210mm 340mm Asennustavat Pinta-asennus Pinta-asennus Materiaalit & Värit Väri Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Optiikan materiaali Muovi (PMMA) Muovi (PMMA) Värilämpötila laskennallinen ulostuleva 110lm/W 1320lm 77lm/W 924lm 125lm/W 1500lm 85lm/W 1020lm 110lm/W 2420lm 80lm/W 1760lm Värintoisto Häikäisy (UGR) MacAdam SDCM 6 6 LED, kiinteä LED, kiinteä LED-elinikä h h Syttymiskertoja lm/W 2750lm 90lm/W 1980lm ON ON ON TUNNISTUSALUE Tällä asetuksella säädetään tunnistusalueen suuruutta. Seinäasennuksessa suosi- ON ON ON 100% teltu asennuskorkeus on 1-1.8m ja kattoasennuksessa - ON ON 75% ON - ON 50% 2.5-6m. - - ON 25% % PITOAIKA Tällä asetuksella säädetään kuinka kauan valaisin pysyy päällä tunnistimen havaittua ON ON ON 5s liikettä. - ON ON 30s ON - ON 90s - - ON 3min ON ON - 20min min PÄIVÄNVALOSENSORI Tällä asetuksella säädetään vähimmäis valonmäärä, jolla liiketunnistin toimii. Esim. ON ON ON 2lux 50lux asetuksella liiketunnistin alkaa toimia, ON ON - 10lux - ON - 30lux kun valonmäärä tilassa on alle 50lux. Optiikka Valaisukulma Kotelointi IP-luokka IP44 IP44 IK-luokka IK02 IK02 Suojausluokitus I I Käyttölämpötila -20 C C -20 C C ON lux Disable Päivänvalosensori Käyttövalo DIP-kytkin Antenni Ulostulo Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off & liiketunnistin On/Off & liiketunnistin Kytkentätapa Jousiliitin Jousiliitin Jännite 230V AC / 50Hz 230V AC / 50Hz Virta 0,09A 0,09A 0,17A 0,17A Nimellisteho 12W 12W 22W 22W Tehokerroin 0,90 0,90 0,90 0,90 Ketjutettavuus Kyllä, jousiliittimessä 2 kytkentäpistettä Kyllä, jousiliittimessä 2 kytkentäpistettä Sisääntulo 33

34 FRISBEE Pinta-asennettavien valaisimien valikoimamme tarjoaa niin teholtaan kuin muilta ominaisuuksiltaankin joka tilanteeseen sopivia ratkaisuja. Frisbee 18W sopii loistavasti niin kotiin kuin toimistoonkin. Pinta-asennettava Frisbee valaisee 120 asteen kulmassa ja on himmennettävissä. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Koulut ja päiväkodit» Käytävät ja varastot 34

35 Himmentimet TRIAC: Tuotenimi Sarja Sähkönumero Frisbee 18W ABB LED-valonsäädin 2-100VA RL Impressivo Jussi Yleiset Frisbee 18W Frisbee 18W Tuotekoodi 34SI991L018R 34SI991N018R Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Mitat & Asennustavat Halkaisija Korkeus Paino Asennusreikä, peitto Asennustavat 300mm 48mm 1,0kg 158mm Pinta-asennus ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Impressivo Jussi Exacct Artic Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Valkoinen Alumiini Muovi (PC) Värilämpötila laskennallinen ulostuleva 110lm/W 1980lm 87lm/W 1567lm Värintoisto 80 Häikäisy (UGR) 25 MacAdam SDCM 5 LED, kiinteä LED-elinikä LED-elinikä LxBx L70B10 Syttymiskertoja lm/W 2160lm 89lm/W 1610lm 23,0 111,0 5,0 Optiikka Valaisukulma 120 Kotelointi IP-luokka IK-luokka Suojausluokitus Käyttölämpötila IP40 IK08 I -20 C C 116,0 Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC Kytkentätapa Ruuviliitin Jännite 230V AC / 50Hz Virta 0,1A Nimellisteho 18W Tehokerroin 0,90 Ketjutettavuus Ei 35

36 DONUT Donut on LED-valaisin, jonka muotoilu sekä valokeila tekevät siitä tyylikkään vaihtoehdon perinteisille plafondeille. Valaisimella on tehoa 25W ja se on himmennettävä. Tuoteperheestä on saatavilla myös himmennettävä Donut -riippuvalaisin, jonka kaapelin pituus on 1,5 metriä. Kaapeli voidaan säätää haluttuun mittaan. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Koulut ja päiväkodit» Käytävät ja varastot 36

37 50,0 max ,0 15,1 Yleiset Donut 25W Donut 25W Donut 25W riippuvalaisin Donut 25W riippuvalaisin Tuotekoodi 34SI991L025R 34SI991N025R 34SI991L025X 34SI991N025X Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Lisätietoja kanta: 100mm x 25mm, Peitelevy erikseen tilattavissa. kaapelin pituus: 1,5m Mitat & Asennustavat Halkaisija 298mm 298mm Korkeus 51mm 51mm Paino 1,0kg 1,0kg Asennustavat Pinta-asennus Pinta-asennus Materiaalit & Värit Väri Musta Musta Runkomateriaali Alumiini Alumiini Optiikan materiaali Muovi (PC) Muovi (PC) Himmentimet TRIAC: Tuotenimi Sarja Sähkönumero Donut 25W ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. Värilämpötila laskennallinen ulostuleva 145lm/W 3250lm 70lm/W 1760lm 145lm/W 3625lm 76lm/W 1900lm 145lm/W 3250lm 70lm/W 1760lm Värintoisto Häikäisy (UGR) MacAdam SDCM 5 5 LED, kiinteä LED, kiinteä LED-elinikä h h LED-elinikä LxBx L70B10 L70B10 Syttymiskertoja Optiikka Valaisukulma lm/W 3625lm 76lm/W 1900lm 111,0 112,7 4,4 12,8 Kotelointi IP-luokka IP40 IP40 IK-luokka IK06 IK06 Suojausluokitus I I Käyttölämpötila -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC TRIAC Kytkentätapa Ruuviliitin Ruuviliitin Jännite 230V AC / 50Hz 230V AC / 50Hz Virta 0,11A 0,11A Nimellisteho 25W 25W Tehokerroin 0,90 0,90 Ketjutettavuus Ei Ei 100,0 50,0 10,0 5,0 Tarvikkeet Tuotekoodi Peitelevy Donut 25W 34SI991X025RTA Sähkönumero Tuotetakuu Saatavuus Määrä (kpl) Runkomateriaali Halkaisija Korkeus Asennusreikä, peitto 5 vuotta Varastotuote 1kpl Alumiini 255mm 14mm 250mm 25,0 100,0 298,0 37

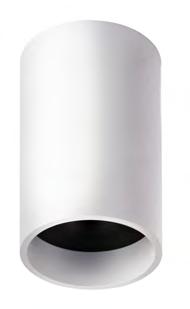

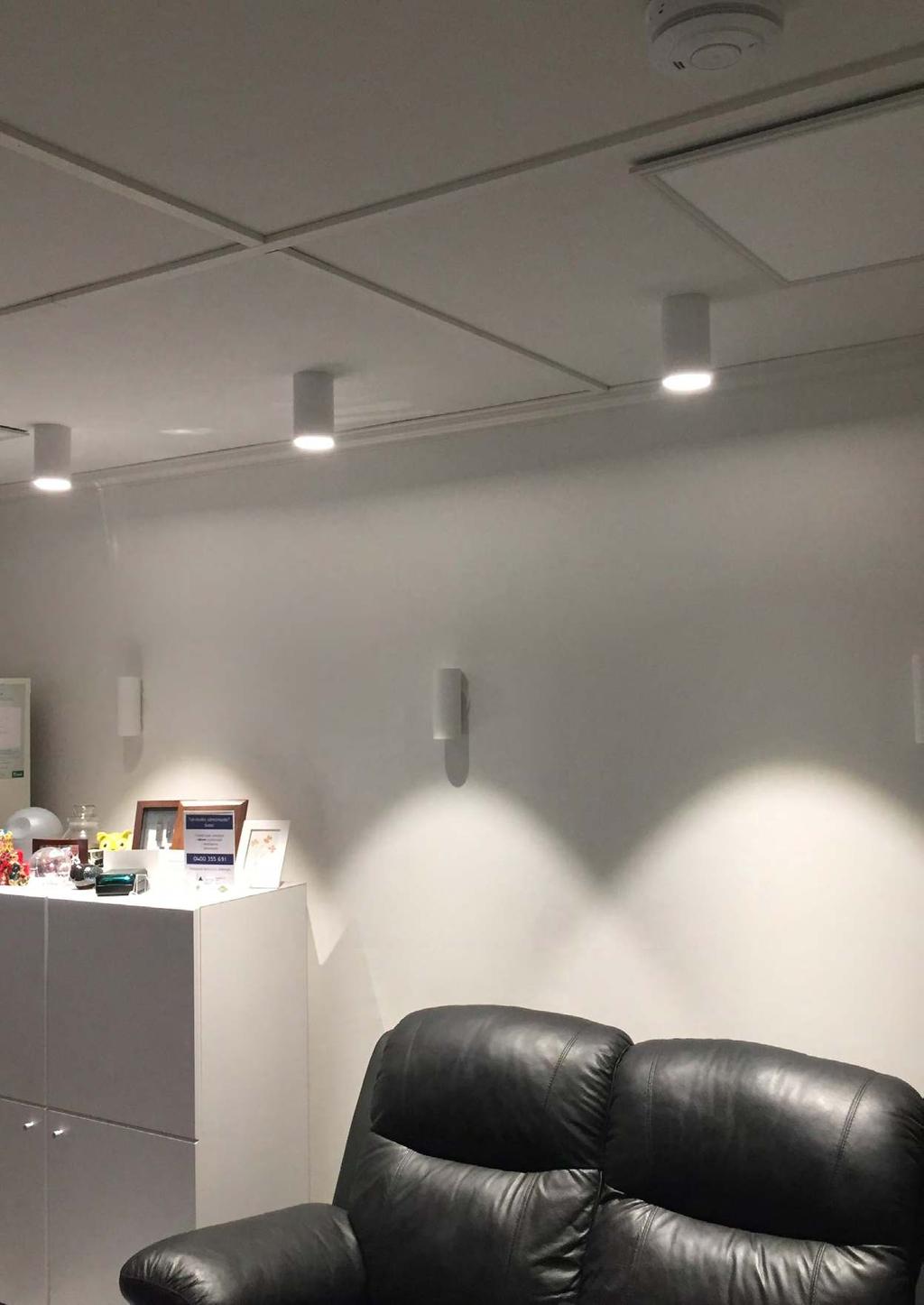

38 CONE Pinta-asennettavien valaisimien valikoimamme tarjoaa niin teholtaan kuin muilta ominaisuuksiltaankin joka tilanteeseen sopivia ratkaisuja. Cone 9W on tyylikäs pinta-asennettava kattovalaisin. Valaisin on himmennettävissä TRIAC-, transistori- ja tyristorisäätimillä. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Käytävät 38

39 150,0 Himmentimet TRIAC: Tuotenimi Sarja Sähkönumero Cone 9W ABB Valonsäädin VA RL ABB Valonsäädin VA RC Impressivo Jussi Impressivo Jussi Yleiset Cone 9W valkoinen Cone 9W valkoinen Cone 9W musta Cone 9W musta Tuotekoodi 53AV995L009L 53AV995N009L 53AV999L009L 53AV999N009L Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Mitat & Asennustavat Halkaisija 90mm 90mm Korkeus 150mm 150mm Paino 1,2kg 1,2kg Asennusreikä, peitto 70mm 70mm Asennustavat Pinta-asennus Pinta-asennus Schneider Electric Valonsäädin VA RC Schneider Electric LED-painikesäädin 5-200VA Exacct Artic Exacct Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. Materiaalit & Värit Väri Valkoinen Musta Runkomateriaali Alumiini Alumiini Optiikan materiaali Muovi (PC) Muovi (PC) Värilämpötila laskennallinen ulostuleva 100lm/W 900lm 73lm/W 657lm 105lm/W 945lm 84lm/W 757lm 100lm/W 900lm 73lm/W 657lm Värintoisto MacAdam SDCM 3 3 LED, kiinteä LED, kiinteä LED-elinikä h h 105lm/W 945lm 84lm/W 757lm 90,0 72,2 Optiikka Valaisukulma ,6 Kotelointi IP-luokka IP20 IP20 Suojausluokitus I I Käyttölämpötila -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC TRIAC Kytkentätapa Ruuviliitin Ruuviliitin Jännite 230V AC / 50Hz 230V AC / 50Hz Virta 0,08A 0,08A Nimellisteho 9W 9W Tehokerroin 0,70 0,70 Ketjutettavuus Ei Ei 39

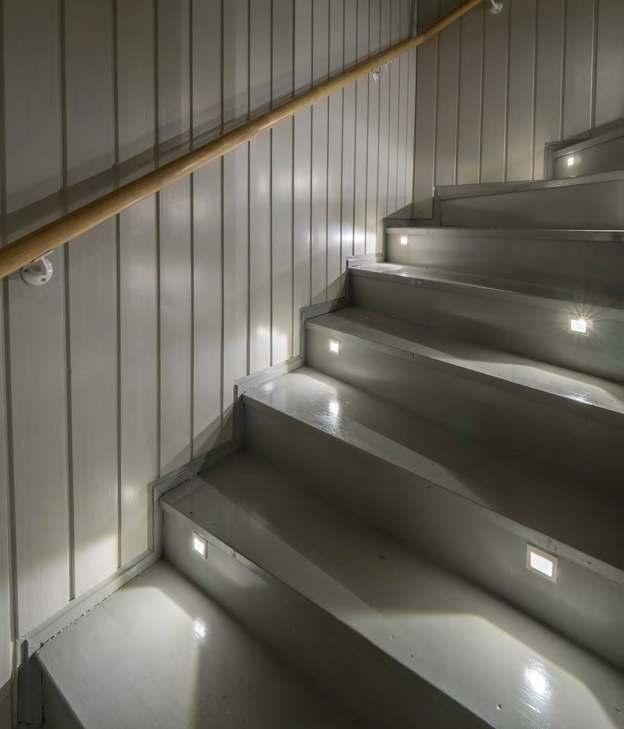

40 24,0 22,6 45,0 25,0 21,9 45,0 36,6 45,0 36,3 NOKO & PIKO Porrasvalaisimemme Noko 3W ja Piko 3W ovat sekä tyylikäs että tehokas valaistusratkaisu niin kotien kuin esimerkiksi yökerhojenkin portaikkojen valaisuun. Porrasvalovalikoimamme pitää sisällään kahta eri vaihtoehtoa: neliskanttinen Noko 3W ja pyöreä Piko 3W. Molemmat asennetaan 3-6 kappaleen sarjoissa. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Käytävät 40

41 Yleiset Noko 3W Noko 3W Piko 3W Piko 3W Tuotekoodi 62AV996L003N 62AV996N003N 62AV996L003P 62AV996N003P Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Lisätietoja Mitat & Asennustavat Asennus 3-6kpl sarjoissa, kaapelin pituus 2,4m Asennus 3-6kpl sarjoissa, kaapelin pituus 2,4m Pituus / Halkaisija 45mm 45mm Leveys 45mm - Korkeus 25mm 24mm Paino 0,1kg 0,1kg Upotussyvyys 40mm 40mm Asennusreikä 40mm 40mm Asennustavat Uppoasennus Uppoasennus Materiaalit & Värit Väri Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Värilämpötila laskennallinen ulostuleva 100lm/W 300lm 32lm/W 96lm 120lm/W 360lm 40lm/W 120lm 100lm/W 300lm 23lm/W 69lm Värintoisto Häikäisy (UGR) LED, kiinteä LED, kiinteä LED-elinikä h h Syttymiskertoja Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 Suojausluokitus III III Käyttölämpötila -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Kytkentätapa Pikaliitin Pikaliitin Liitäntäkaapelin pituus 2,0m 2,0m Jännitealue 13-26V DC 13-26V DC Maksimi vakiovirta 700mA 700mA Maksimi teho 3W 3W 120lm/W 360lm 25lm/W 75lm Liitäntälaitteet: TRIAC, DALI & TRIAC: 3W DALI: 3W 1-10V / PushDIM 3W 1-10V Tuotekoodi 10TA919M018W 214TA030DA 214TA02510 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Tuotenimi WIN 700mA/18W IP V DIM WIN 700mA/30W IP V DALI WIN 700mA/25W IP V 1-10V Jännitealue (DC) 13-26V DC 6-58V DC 6-58V DC Vakiovirta 700mA 250mA - 700mA 250mA - 700mA Kytkentätapa Ruuviliitin Pikaliitin Pikalitiin Jännite (AC) 230V AC /50Hz Virta 0,11A 0,18A 0,15A Tehokerroin 0,95 0,90 0,90 Liitäntälaitteen elinikä h h h IP-luokka IP20 IP20 IP20 Suojausluokka II II II Pituus [Y] 113mm 103mm 150mm Leveys [X] 44mm 67mm 52mm Korkeus [Z] 28mm 22mm 28mm Runkomateriaali Muovi Muovi Muovi Himmennysalue 10% - 100% 1% - 100% (87-254) 1V - 10V (1% - 100%) Ketjutettavuus Ei Ei Ei X Himmentimet TRIAC: 3W Tuotenimi Sarja Sähkönumero WIN 700mA/18W IP V DIM ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Tarvikkeet Tuotekoodi Haaroitusrasia 1/6 62TA001 Sähkönumero Tuotetakuu Saatavuus Määrä (kpl) 5 vuotta Varastotuote 1kpl Kaapelin pituus 2,0m Runkomateriaali Minimi määrä valaisimia Jännite Maksimi virta (DC) Y Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. Muovi 3kpl Z 6-24V DC 3A 41

42 PEARL Winledin valikoimasta löytyy riippuvalaisimia, jotka tuovat taatun lisäsäväyksen joka kodin valaistukseen valaisten tehokkaasti sekä näyttävästi. Pearl -riippuvalaisinsarjaan kuuluu kolme erilaista himmennettävää valaisinta: Single 5W, Cluster 15W ja Line 15W. Pearl-valaisimien 1,5 metriä pitkä kaapeli on säädettävissä haluttuun mittaan, jolloin tilaan saadaan juuri oikea valaistus. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat 42

43 60,0 90,0 Max 1,5 m 40,0 60,0 10,0 90,0 90,0 max. 1500,0 60,0 Yleiset Pearl Single 5W Pearl Single 5W Pearl Line 15W Pearl Line 15W Pearl Cluster 15W Pearl Cluster 15W Tuotekoodi 53SI995L005J 53SI995N005J 53SI995L015L 53SI995N015L 53SI995L015J 53SI995N015J Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Lisätietoja kanta: 86mm x 60mm, kaapelin pituus: 1,5m kanta: 400mm x 50mm x 50mm, kaapelin pituus: 1,5m kanta: 150mm x 40mm, kaapelin pituus: 1,5m Mitat & Asennustavat Halkaisija 90mm 90mm 90mm Korkeus 78mm 78mm 78mm Paino 0,86kg 2,3kg 2,3kg Asennusreikä, peitto 80mm - 140mm Asennustavat Pinta-asennus Pinta-asennus Pinta-asennus PEARL SINGLE 5W 86,0 78,0 Materiaalit & Värit Väri Valkoinen Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Alumiini Optiikan materiaali Muovi (PMMA) Muovi (PMMA) Muovi (PMMA) 14,1 4,9 24,7 Värilämpötila laskennallinen ulostuleva 100lm/W 500lm 78lm/W 390lm 105lm/W 525lm 84lm/W 488lm 100lm/W 1500lm 78lm/W 1170lm 105lm/W 1575lm 84lm/W 1260lm 100lm/W 1500lm 78lm/W 1170lm Värintoisto MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä lm/W 1575lm 84lm/W 1260lm max 1.5m 50,0 PEARL LINE 15W 400,0 Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 IP20 Suojausluokitus I I I Käyttölämpötila -20 C C -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC TRIAC TRIAC Kytkentätapa Pikaliitin Pikaliitin Pikaliitin Jännite 230V AC /50Hz Virta 0,02A 0,07A 0,07A Nimellisteho 5W 15W 15W Tehokerroin Ketjutettavuus Ei Ei Ei 78,0 400,0 55,0 44,9 150,0 16,0 PEARL CLUSTER 15W 5,0 Himmentimet TRIAC: TRIAC: TRIAC: Tuotenimi Sarja Sähkönumero Pearl single Pearl line Pearl Cluster 5W 15W 15W ABB LED-valonsäädin 2-100VA RL Impressivo Jussi ABB Valonsäädin VA RC Impressivo Jussi Schneider Electric Valonsäädin VA RC Exacct Artic ,0 Schneider Electric Valonsäädin 420VA RCL Exacct Artic X Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. 105,0 43

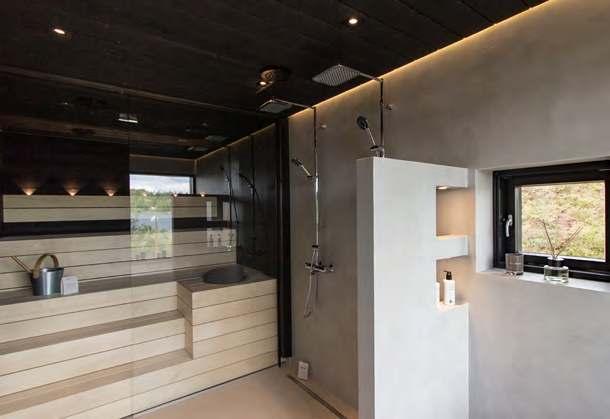

44 NURRO Nurro 19W on rakenteeltaan pelkistetty ja tyylikäs roikkuvalaisin, joka soveltuu monipuoliseen käyttöön. Se valaisee 60 asteen kulmassa ja on ulkonäöltään ylvään elegantti. Vahva alumiinirunko takaa kantavan rakenteen ja yli kahden metrin mittainen johto mahdollistaa valaisimen asentamisen korkeampiinkin tiloihin. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat 44

45 7,5 180,0 max ,0 80,0 Yleiset Nurro 19W Nurro 19W Tuotekoodi 53SI395L019J 53SI395N019J Sähkönumero Tuotetakuu 5 vuotta Saatavuus Tilaustuote Lisätietoja kanta: 80mm x 55mm, kaapelin pituus: 2,1m 80,0 Mitat & Asennustavat Halkaisija Korkeus Paino Asennusreikä, peitto Asennustavat 180mm 80mm 1.86kg 70mm Pinta-asennus Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Valkoinen Alumiini Muovi (PC) 4,5 Värilämpötila laskennallinen ulostuleva 140lm/W 2660lm 79lm/W 1501lm Värintoisto 80 MacAdam SDCM 3 LED, kiinteä LED-elinikä h 145lm/W 2755lm 87lm/W 1653lm 55,8 Optiikka Valaisukulma 60 Kotelointi IP-luokka Suojausluokitus Käyttölämpötila IP20 I -20 C C Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off Kytkentätapa Pikaliitin Jännite 230V AC /50Hz Virta 0,08A Nimellisteho 19W Tehokerroin 0,90 Ketjutettavuus Ei 45

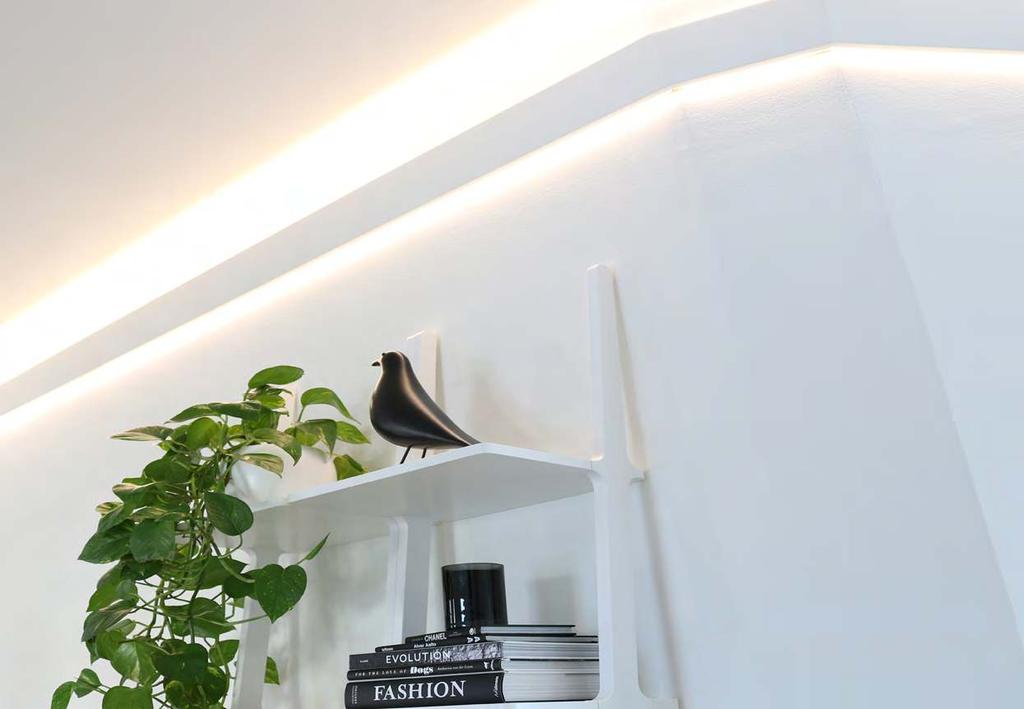

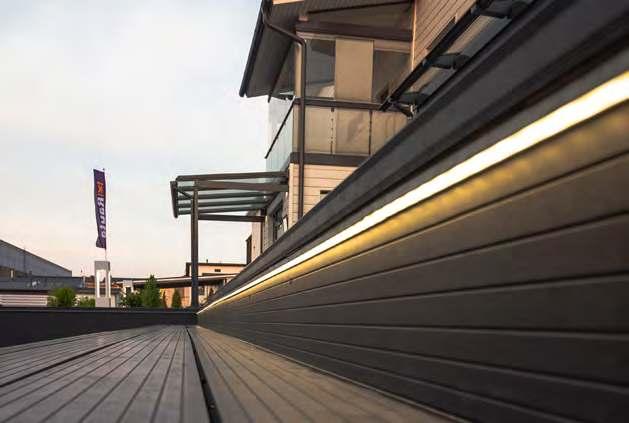

46 VALONAUHAT KODIN JA TOIMITILOJEN VALAISTUS Valonauhat tarjoavat monipuolisia ratkaisuita kodeista konttoreihin. Ne tekevät tiloista hetkessä tyylikkäitä ja näyttäviä, ja ovatkin usein kekseliään käyttäjän suosikkeja. Nauhat soveltuvat erinomaisesti niin korostamaan tunnelmaa, kuin yleisvalaistukseksikin. Nauhojen kanssa suositellaan käytettäväksi aina alumiiniprofiileita. 46

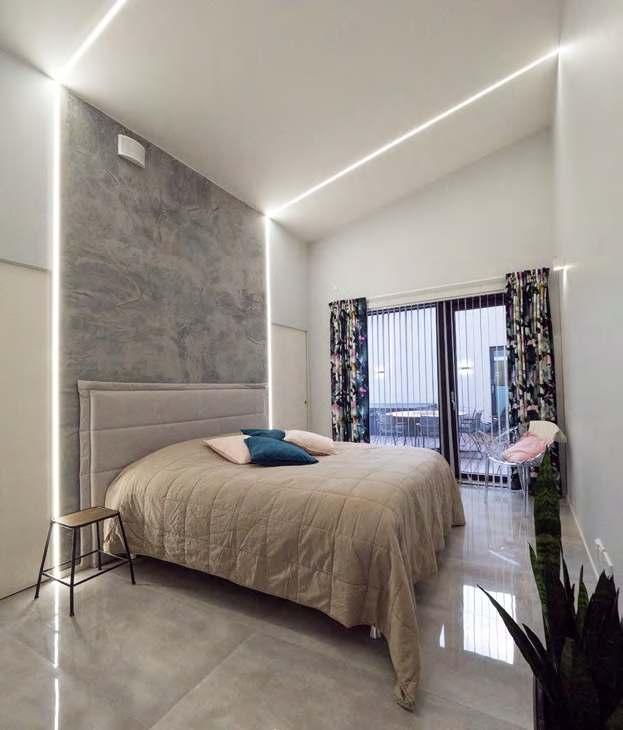

47 MONIPUOLINEN VALAISTUSRATKAISU Valonauhoja on saatavana IP20 ja IP65 -luokiteltuina, joten nauhoja voidaan käyttää myös kosteissa tiloissa. Nauhat ovatkin siksi suosittu valinta myös kylpyhuoneeseen ja saunaan. Lisäksi laaja valikoimamme takaa sen, että saat myös kaikki tarvitsemasi lisätarvikkeet (virtalähteet, himmentimet, asennuslistat ja - tarvikkeet) helposti meiltä. Suunniteltu käytettäväksi:» Keittiön välitilat» Olohuoneet» Kaapit ja kaiteet» Makuuhuoneet» Kylpyhuoneet» Saunat ja WC 47

48 VALONAUHAT Valonauhat IP20 Yleiset Valonauha 4,8W IP20 Valonauha 4,8W IP20 Valonauha 9,6W IP20 Valonauha 9,6W IP20 Valonauha 12,0W IP20 Valonauha 12,0W IP20 Valonauha 16,8W IP20 Valonauha 16,8W IP20 Tuotekoodi 54VN186LV005R 54VN186NV005R 54VN186LV010R 54VN186NV010R 54VN186LV012R 54VN186NV012R 54VN186LV017R 54VN186NV017R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Lisätietoja Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Mitat & Asennustavat Rullan pituus 5,0m 5,0m 5,0m 5,0m Leveys 8mm 8mm 8mm 10mm Korkeus 2,1mm 2,1mm 1,4mm 1,4mm Paino (rulla) 0,10kg 0,11kg 0,18kg 0,11kg Asennustavat Pinta-asennus Pinta-asennus Pinta-asennus Pinta-asennus Materiaalit & Värit Kiinnitysmateriaali 3M-teippi 3M-teippi 3M-teippi 3M-teippi Värilämpötila laskennallinen ulostuleva 75lm/W 360lm/m 57lm/W 274lm/m 88lm/W 422lm/m 64lm/W 307lm/m 75lm/W 720lm/m 57lm/W 547lm/m 88lm/W 845lm/m 64lm/W 614lm/m 100lm/W 1200lm/m 100lm/W 1200lm/m 120lm/W 1440lm/m 120lm/W 1440lm/m 107lm/W 1798lm/m 89lm/W 1495lm/m Värintoisto MacAdam SDCM (chip) , määrä (LED-chip/m) 60kpl/m 120kpl/m 120kpl/m 60kpl/m LED-elinikä h h h h Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 IP20 IP20 Suojausluokitus III III III III Käyttölämpötila -25 C C -25 C C -25 C C -25 C C Valaisin: sähkötekniset tiedot & kytkentä Jännite 12V DC 12V DC 12V DC 12V DC Teho 4,8W/m 9,6W/m 12,0W/m 16,8W/m Liitäntäkaapeli poikkipinta-ala 0,85mm 2 0,85mm 2 0,85mm 2 0,85mm 2 Liitäntäkaapeli, pituus 0,5m 0,5m 0,5m 0,5m Katkaisuväli 50mm 25mm 25mm 50mm 125lm/W 2100lm/m 95lm/W 1596lm/m 48

49 Valonauhat IP65 Yleiset Valonauha 4,8W IP65 Valonauha 4,8W IP65 Valonauha 9,6W IP65 Valonauha 9,6W IP65 Valonauha 12,0W IP65 Valonauha 12,0W IP65 Valonauha 16,8W IP65 Valonauha 16,8W IP65 Tuotekoodi 54VN185LV005R 54VN185NV005R 54VN185LV010R 54VN185NV010R 54VN185LV012R 54VN185NV012R 54VN185LV017R 54VN185NV017R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Lisätietoja Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Mitat & Asennustavat Rullan pituus 5,0m 5,0m 5,0m 5,0m Leveys 8mm 8mm 8mm 10mm Korkeus 2,2mm 2,2mm 1,5mm 1,5mm Paino (rulla) 0,19kg 0,20kg 0,18kg 0,20kg Asennustavat Pinta-asennus Pinta-asennus Pinta-asennus Pinta-asennus Materiaalit & Värit Kiinnitysmateriaali 3M-teippi 3M-teippi 3M-teippi 3M-teippi Värilämpötila laskennallinen ulostuleva 75lm/W 360lm/m 57lm/W 274lm/m 88lm/W 422lm/m 64lm/W 307lm/m 75lm/W 720lm/m 57lm/W 547lm/m 88lm/W 845lm/m 64lm/W 614lm/m 100lm/W 1200lm/m 100lm/W 1200lm/m 120lm/W 1440lm/m 120lm/W 1440lm/m 107lm/W 1798lm/m 89lm/W 1495lm/m Värintoisto MacAdam SDCM (chip) , määrä (LED-chip/m) 60kpl/m 120kpl/m 120kpl/m 60kpl/m LED-elinikä h h h h Optiikka Valaisukulma lm/W 2100lm/m 95lm/W 1596lm/m Kotelointi IP-luokka IP65 IP65 IP65 IP65 Suojausluokitus III III III III Käyttölämpötila -25 C C -25 C C -25 C C -25 C C Valaisin: sähkötekniset tiedot & kytkentä Jännite 12V DC 12V DC 12V DC 12V DC Teho 4,8W/m 9,6W/m 12,0W/m 16,8W/m Liitäntäkaapeli poikkipinta-ala 0,85mm 2 0,85mm 2 0,85mm 2 0,85mm 2 Liitäntäkaapeli, pituus 0,5m 0,5m 0,5m 0,5m Katkaisuväli 50mm 25mm 25mm 50mm 49

50 VALONAUHAT Valonauhat Erikoistuotteet Yleiset Valonauha S-Shape 8,6W IP20 Valonauha S-Shape 8,6W IP20 Valonauha 14,4W -6000K IP20 Valonauha 14,4W -6000K IP65 Valonauha 14,4W RGB IP20 Valonauha 14,4W RGB IP65 Tuotekoodi 54VN186LV009R 54VN186NV009R 54VN186XV014A 54VN185XV014A 54VN186RGB14A 54VN185RGB14A Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Lisätietoja Valonauhan muotoilu mahdollistaa Sisältää ohjauslaitteen Sisältää ohjauslaitteen kaarevat asennukset. ja kaukosäätimen. ja kaukosäätimen. Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Mitat & Asennustavat Rullan pituus 5,0m 5,0m 5,0m 5,0m 5,0m Leveys 6mm 10mm 10mm 10mm 10mm Korkeus 1,4mm 1,9mm 2,0mm 1,9mm 2,0mm Paino (rulla) 0,10kg 0,12kg 0,21kg 0,12kg 0,21kg Asennustavat Pinta-asennus Pinta-asennus Pinta-asennus Materiaalit & Värit Kiinnitysmateriaali 3M-teippi 3M-teippi 3M-teippi Värilämpötila K - laskennallinen ulostuleva 93lm/W 800lm/m 84lm/W 722lm/m 100lm/W 860lm/m 99lm/W 851lm/m Värintoisto MacAdam SDCM (chip) , määrä (LED-chip/m) 72kpl/m 60kpl/m 60kpl/m LED-elinikä h h h Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 IP65 IP20 IP65 Suojausluokitus III III III Käyttölämpötila -25 C C -25 C C -25 C C Valaisin: sähkötekniset tiedot & kytkentä Jännite 12V DC 12V DC 12V DC Teho 8,6W/m 14,4W/m 14,4W/m Liitäntäkaapeli poikkipinta-ala 0,85mm 2 0,85mm 2 0,85mm 2 Liitäntäkaapeli, pituus 0,5m 0,5m 0,5m Katkaisuväli 41,7mm 50mm 50mm 50

51 Valonauhat 50 metrin rullat Yleiset Valonauha 9,6W IP20 Valonauha 9,6W IP20 Valonauha 12,0W IP20 Valonauha 12,0W IP20 Valonauha 9,6W IP65 Valonauha 9,6W IP65 Valonauha 12,0W IP65 Valonauha 12,0W IP65 Tuotekoodi 54VN186LV010R50 54VN186NV010R50 54VN186LV012R50 54VN186NV012R50 54VN185LV010R50 54VN185NV010R50 54VN185LV012R50 54VN185NV012R50 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Tilaustuote Varastotuote Lisätietoja Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Asennetaan nauhan omalla liimapinnalla lämpöä johtavan materiaalin pintaan jäähdytyksen varmistamiseksi esim. alumiiniprofiiliin Mitat & Asennustavat Rullan pituus 50m 50m 50m 50m Leveys 8mm 8mm 8mm 8mm Korkeus 2,1mm 1,4mm 2,2mm 1,5mm Paino (rulla) 1,1kg 1,8kg 2,0kg 1,8kg Asennustavat Pinta-asennus Pinta-asennus Pinta-asennus Pinta-asennus Materiaalit & Värit Kiinnitysmateriaali 3M-teippi 3M-teippi 3M-teippi 3M-teippi Värilämpötila laskennallinen ulostuleva 75lm/W 720lm/m 57lm/W 547lm/m 88lm/W 845lm/m 64lm/W 614lm/m 100lm/W 1200lm/m 100lm/W 1200lm/m 120lm/W 1440lm/m 120lm/W 1440lm/m 75lm/W 720lm/m 57lm/W 547lm/m 88lm/W 845lm/m 64lm/W 614lm/m 100lm/W 1200lm/m 100lm/W 1200lm/m Värintoisto MacAdam SDCM (chip) , määrä (LED-chip/m) 120kpl/m 120kpl/m 120kpl/m 120kpl/m LED-elinikä h h h h Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 IP65 IP65 Suojausluokitus III III III III Käyttölämpötila -25 C C -25 C C -25 C C -25 C C Valaisin: sähkötekniset tiedot & kytkentä Jännite 12V DC 12V DC 12V DC 12V DC Teho 9,6W/m 12,0W/m 9,6W/m 12,0W/m Liitäntäkaapeli poikkipinta-ala 0,85mm 2 0,85mm 2 0,85mm 2 0,85mm 2 Liitäntäkaapeli, pituus 0,5m 0,5m 0,5m 0,5m Katkaisuväli 25mm 25mm 25mm 25mm 120lm/W 1440lm/m 120lm/W 1440lm/m 51

52 VALONAUHAT TARVIKKEET Liitäntälaitteet: On/Off On/Off: 20W IP20 On/Off: 36W IP20 On/Off: 60W IP20 On/Off: 75W IP20 On/Off: 80W 2UT IP67 On/Off: 150W 3UT IP67 Tuotekoodi 10TA586M20W 10TA586M36W 10TA586M60W 10TA586M75W 33TA589M080W 33TA589M150W Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Tuotenimi WIN 20W IP20 12V WIN 36W IP20 12V WIN 60W IP20 12V WIN 75W IP20 12V WIN 80W IP67 12V 02 WIN 150W IP67 12V 03 Jännite (DC) 12V DC 12V DC 12V DC 12V DC 12V DC 12V DC Virta (DC) 1,67A 3,0A 5.0A 6,3A 6,7A 12,5A Kytkentätapa Ruuviliitin Ruuviliitin Ruuviliitin Ruuviliitin Liitäntäkaapeli Liitäntäkaapeli Jännite (AC) 230V AC /50Hz Virta (AC) 0,14A 0,50A 0,45A 0,45A 1,2A 2,5A Tehokerroin 0,80 0,95 0,95 0, Liitäntälaitteen elinikä h h h h - - IP-luokka IP20 IP20 IP20 IP20 IP67 IP67 Suojausluokka II II II II I I Käyttölämpötila -25 C C -25 C C -25 C C -25 C C -25 C C -25 C C Pituus [Y] 113mm 166mm 184mm 184mm 202mm 253mm Leveys [X] 44mm 52mm 61mm 61mm 68mm 68mm Korkeus [Z] 28mm 24mm 32mm 32mm 55mm 55mm Runkomateriaali Muovi Muovi Muovi Muovi Alumiini Alumiini Ketjutettavuus Ei Ei Ei Ei Ei Ei Lisätietoja kpl ulostuloja 3kpl ulostuloja Liitäntälaitteet: TRIAC TRIAC: 25W IP20 TRIAC: 50W IP20 TRIAC: 100W IP20 TRIAC: 100W IP67 TRIAC: 200W IP67 Tuotekoodi 10TA986M25W 10TA986M50W 10TA986M100W 10TA989M100W 10TA986M200W Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Tuotenimi WIN 25W IP20 12V DIM WIN 50W IP20 12V DIM WIN 100W IP20 12V DIM WIN 100W IP67 12V DIM WIN 200W IP67 12V DIM Jännite (DC) 12V DC 12V DC 12V DC 12V DC 12V DC Virta (DC) 0,2A - 2,08A 1,0A - 4,16A 2,7A - 8,3A 2,7A - 8,3A 5,5A - 16,7A Kytkentätapa Jousiliitin Ruuviliitin Ruuviliitin Liitäntäkaapeli Liitäntäkaapeli Jännite (AC) 230V AC /50Hz Virta (AC) 0,16A 0,31A 0,60A 0,60A 1,30A Tehokerroin 0,95 0,95 0,95 0,95 0,95 Liitäntälaitteen elinikä h h h h h IP-luokka IP20 IP20 IP20 IP67 IP67 Suojausluokka II II II I I Käyttölämpötila -25 C C -25 C C -25 C C -25 C C -25 C C Pituus [Y] 120mm 166mm 210mm 191mm 249mm Leveys [X] 52mm 52mm 67mm 70mm 72mm Korkeus [Z] 30mm 24mm 34mm 40mm 40mm Runkomateriaali Muovi Muovi Muovi Alumiini Alumiini Himmennysalue 10% - 100% 10% - 100% 10% - 100% 10% - 100% 10% - 100% Ketjutettavuus Ei Ei Ei Ei Ei X Y Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winledvalaisimien kanssa. Z Himmentimet TRIAC: TRIAC: TRIAC: TRIAC: TRIAC: Win 25W IP20 12V Win 50W IP20 12V Win 100W IP20 12V Win 100W IP67 12V Win 200W IP67 12V Tuotenimi Sarja Sähkönumero ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic DIM DIM DIM DIM DIM 10% 50% 100% 10% 50% 100% 10% 50% 100% 10% 50% 100% 10% 50% 100% X X X X X - - X - - X X X - X - X X X - X X - X X = Hyvä - = kohtalainen X = ei toimi 52

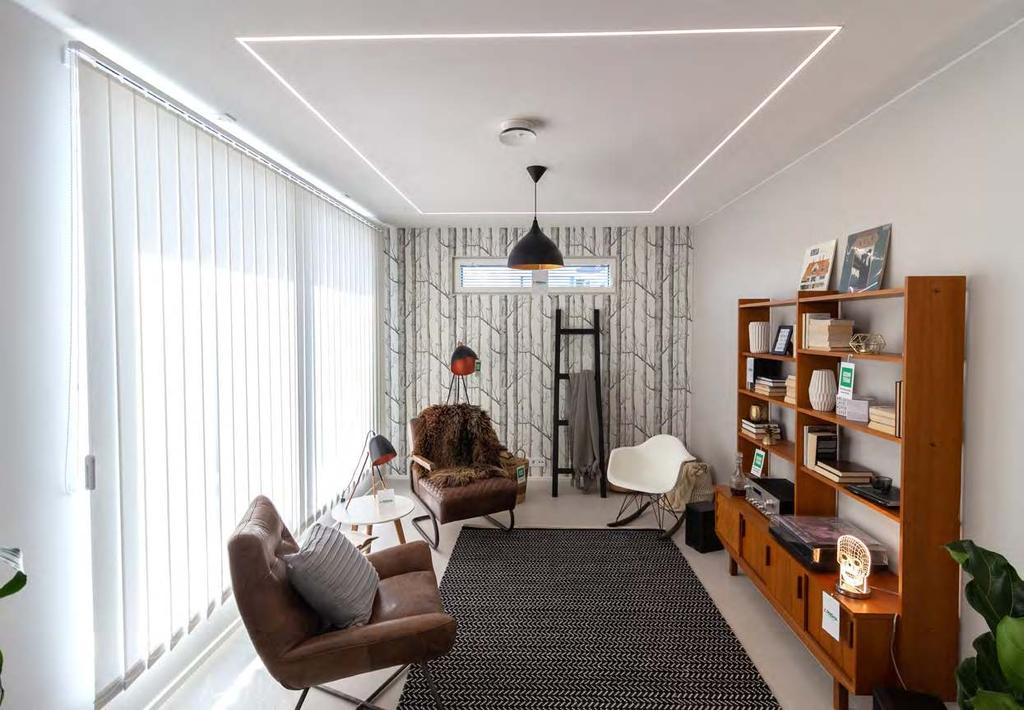

53 Alumiiniprofiilit 11,2 mm 30 mm 90 45,6 mm 16 mm 26 mm 15,2 mm 6 mm 13,2 mm 7 mm 13,2 mm 30 mm 10,5 mm 52 mm 22 mm 26,7 mm 11,2 mm 18,5 mm 15,8 mm 11,2 mm 22 mm 12 mm 25 mm 24 mm 46 mm 19 mm Tarvikkeet Miniprofiili Tasoprofiili Kulmaprofiili Iso kulmaprofiili Pyöröprofiili Uppoprofiili Iso uppoprofiili Tuotekoodi 121TA TA TA TA TA TA TA022 Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Pituus 2,0m 2,0m 2,0m 2,0m 2,0m 2,0m 2,0m Leveys 15,2mm 30mm 30mm 45,6mm 18,5mm 22mm 46mm Korkeus 6mm 7mm 10,5mm 26,7mm 16mm 11mm 25mm Leveys, valonauha 11,2mm 13,2mm 13,2mm 22mm 11,2mm 11,2mm 24mm Materiaali Alumiini Valaisukulma 110 Lisätietoja Profiilien IP-luokitus käytettäessä suojusta ja päätytulppia: IP44 Profiilisuojat Tarvikkeet Mini-, Uppo-, & Pyöröprofiili Kulma- & Tasoprofiili Iso kulmaprofiili Iso Uppoprofiili Matta Matta Matta Matta Tuotekoodi 121TA TA TA TA023 Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Pituus 2,0m 2,0m 2,0m 2,0m Materiaali Muovi Muovi Muovi Muovi Valaisukulma Profiilipäädyt & Muut tarvikkeet Tarvikkeet Pääty, aukoton Miniprofiili Tasoprofiili Uppoprofiili Pääty, aukollinen Asennuskiinnike Pääty, aukoton Pääty, aukoton Iso kulmaprofiili Pääty, vasen Pääty, oikea Pääty Iso uppoprofiili Kiinnikejousi Tuotekoodi 121TA TA TA TA TA TA TA TA TA025 Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Materiaali Muovi Muovi Muovi Muovi Muovi - Valolistat Tarvikkeet Kuu Linna Kumpu Kulma Tuotekoodi 121TA TA TA TA019 Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Pituus 1,99m 2,0m 2,0m 2,0m Korkeus 80mm 120mm 130mm 90mm Syvyys 45mm 46mm 130mm 90mm Materiaali Muovi (PS) Muovi (PS) Muovi (PS) Muovi (PS) Lisätietoja Maalattavissa Sisältää alumiiniprofiilin 1kpl & kirkkaat profiilisuojat Maalattavissa Sisältää alumiiniprofiilin 2kpl & kirkkaat profiilisuojat Maalattavissa Sisältää alumiiniprofiilin 1kpl & kirkkaat profiilisuojat Maalattavissa Sisältää alumiiniprofiilin 2kpl & kirkkaat profiilisuojat 53

54 Yhteistyöyrityksemme, Epäsuoravalo Oy, on nimensä mukaan erikoistunut tuottamaan visuaalisesti upeita valaistusratkaisuja, joissa valonlähde jää kokonaan silmältä piiloon. Alumiiniprofiilien ja valolistojen avulla on mahdollisuus loihtia upeita ratkaisuja kattoon, seinille, porraskäytäviin, keittiöihin ja julkisivuihin - ainoa käyttöä rajoittava tekijä on lähinnä mielikuvitus. Suosituimmat mallit niin profiileista kuin valolistoistakin löytyvät meiltä varastotuotteina. Lisää malleja löytyy osoitteesta: PROFIILIT Valonauhat suositellaan aina asennettavaksi alumiiniprofiilin sisään siistin ja kestävän lopputuloksen saavuttamiseksi. Profiileita on useita erilaisia ja ne toimitetaan aina toivottuine suojuksineen ja asennustarvikkeineen. Valittavissa on joko kirkas suojus tai valonauhan pistemäisyyden poistava mattasuojus. VALOLISTAT Epäsuoran valon listoilla saat tilaan kuin tilaan rutkasti uutta ilmettä. Listat ovat kevyitä, edullisia ja helposti asennettavia ja ne soveltuvat niin uudis- kuin saneerauskohteisiinkin. Mukana toimitetaan aina vastaava määrä miniprofiilia. Kaikki listat voidaan maalata sopivan värisiksi, esimerkiksi sisustusta mukaillen. 54

55 KOKOONPANOPALVELU Epäsuoravalo Oy:n kautta on saatavissa myös kokoonpanopalvelu, jossa LED-profiilit ovat mahdollista tilata asennusvalmiina pakettina. Kokoonpanotyö onnistuu esimerkiksi keittiön välitilan valaistuksesta, aina julkisivuvalaistukseen asti. Kokoonpanotyö sisältää: Profiilin ja suojuksen leikkaamisen haluttuun mittaan Led-nauhan asennuksen valmiiksi profiiliin Johdon juottamisen valmiiksi led-nauhaan Mittatilaus onnistuu kaikista profiileista, jonka jälkeen asentaminen on jo lähes liian helppoa ja mukavaa. Epäsuoravalo Oy asiakaspalvelu:

56 AADA Aada -sarjoista on tarjolla monipuolinen kattaus LED-paneeleita, jotka ovat asennettavissa helposti hankalimpiinkin kohteisiin. Laadukkaat paneelit takaavat tasaisen ja tehokkaan valaistusratkaisun, joka ei ainoastaan näytä hyvältä vaan lisää huomattavasti myös työtehokkuutta. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Kaupat ja myymälät Valaisimet sisältävät flicker-free -ominaisuuden, joka tarkoittaa sitä, ettei valaisimesta lähde aivojen aistimaa haitallista välkyntää. Tämän vuoksi tuote soveltuu tiloihin missä työskennellään, videokuvataan tai on migreenistä kärsiviä ihmisiä. 56

57 X Y X Y 280mm x 280mm 280mm x 580mm X Y X Y 580mm x 580mm 280mm x 1180mm AADA Valkokehyksinen Aada-sarja tarjoaa laajan kattauksen valaisimia niin kotiin kuin toimistoonkin. Valaisin ei ole himmennettävissä, mutta siinä on flicker-free -ominaisuus. Soveltuu asennettavaksi monenlaisiin kohteisiin useiden eri asennustapojen ansiosta. X Y X Y 580mm x 580mm 280mm x 1180mm AADA MIKROPRISMA Teholtaan Aada Mikroprisma on 42W, jossa on flicker-free -ominaisuus. Valkokehyksinen Aada 60x60 ja 30x120 on monipuolinen valaisin, joka on toimiva valaisinratkaisu yhtä hyvin kotiin tai toimistoon. Tämän valaisimen tuoteperheelle on valittavissa useita eri ohjaus- ja asennustapoja. 57

58 TOIMITILAVALAISTUS AADA Yleiset Aada 30x30 Aada 30x30 Aada 30x60 Aada 30x60 Aada 60x60 Aada 60x60 Aada 30x120 Aada 30x120 Tuotekoodi 67VP398L018R 67VP398N018R 67VP398L022R 67VP398N022R 67VP398L036R 67VP398N036R 67VP398L036X 67VP398N036X Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Lisätietoja Flicker-free Flicker-free Flicker-free Flicker-free Mitat & Asennustavat Pituus 295mm 595mm 580mm 1195mm Leveys 295mm 295mm 580mm 295mm Korkeus 10mm 10mm 11mm 11mm Paino 1,08kg 1,61kg 2,8kg 3,0kg Upotussyvyys 60mm 60mm 60mm 60mm Asennusreikä (X x Y) 280mm x 280mm 280mm x 580mm 580mm x 580mm 280mm x 1180mm Asennustila (P x L x K) 500mm x 500mm x 60mm 750mm x 500mm x 60mm 750mm x 750mm x 60mm 1350mm x 500mm x 60mm Asennustavat Pinta-asennuskehys, asennusjouset & vaijerikiinnitys Pinta-asennuskehys, asennusjouset & vaijerikiinnitys Pinta-asennuskehys, asennusjouset & vaijerikiinnitys Pinta-asennuskehys, asennusjouset & vaijerikiinnitys Materiaalit & Värit Väri Valkoinen (RAL9016) Valkoinen (RAL9016) Valkoinen (RAL9016) Valkoinen (RAL9016) Runkomateriaali Alumiini Alumiini Alumiini Alumiini Optiikan materiaali Muovi (PS) Muovi (PS) Muovi (PS) Muovi (PS) Värilämpötila laskennallinen 106lm/W 1908lm 120lm/W 2160lm 106lm/W 2332lm 120lm/W 2640lm 106lm/W 3850lm 120lm/W 4300lm 106lm/W 3850lm 120lm/W 4300lm ulostuleva 87lm/W 1561lm 91lm/W 1651lm 87lm/W 1914lm 91lm/W 2018lm 98lm/W 3540lm 111lm/W 4008lm 98lm/W 3540lm 111lm/W 4008lm Värintoisto Häikäisy (UGR) MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h h LED-elinikä LxBx L70B20 L70B20 L70B20 L70B20 Syttymiskertoja Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 IP20 IP20 IK-luokka Suojausluokitus III III III III Käyttölämpötila -20 C C -20 C C -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Jännitealue 27-42V DC 27-42V DC 27-42V DC 27-42V DC Maksimi vakiovirta 500mA 550mA 1050mA 1050mA Maksimi teho 18W 22W 42W 42W Liitäntälaite: sähkötekniset tiedot & kytkentä Tuotenimi WIN 500mA/20W 25-40V WIN 550mA/22W 33-40V WIN 900mA/36W 27-42V WIN 900mA/36W 27-42V Ohjaustapa On/Off On/Off On/Off On/Off Jännitealue (DC) 25-40V DC 33-40V DC 27-42V DC 27-42V DC Vakiovirta 500mA 550mA 900mA 900mA Kytkentätapa Pikaliitin Pikaliitin Pikaliitin Pikaliitin Jännite (AC) 230VAC / 50Hz 230VAC / 50Hz 230VAC / 50Hz 230VAC / 50Hz Virta 0,2A 0,25A 0,2A 0,2A Tehokerroin 0,90 0,90 0,94 0,94 Liitäntälaitteen elinikä h h h h IP-luokka IP20 IP20 IP20 IP20 Suojausluokka II II II II Pituus [Y] 115mm 115mm 139mm 115mm Leveys [X] 41mm 41mm 44mm 41mm Korkeus [Z] 28mm 28mm 25mm 28mm Ketjutettavuus Ei Ei Ei Ei 58

59 Yleiset Aada Mikroprisma 60x60 Aada Mikroprisma 60x60 Aada Mikroprisma 30x120 Aada Mikroprisma 30x120 Tuotekoodi 67VP398L036RP 67VP398N036RP 67VP398L036XP 67VP398N036XP Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Lisätietoja Valaisimeen saatavilla eri ohjaustapoja (On-Off, DALI, 1-10V ja TRIAC). Valaisimeen saatavilla eri ohjaustapoja (On-Off, DALI, 1-10V ja TRIAC). DALI/1-10V-liitäntälaitteessa säädettävä vakiovirta. DALI/1-10V-liitäntälaitteessa säädettävä vakiovirta. Mitat & Asennustavat Pituus 595mm 1195mm Leveys 595mm 295mm Korkeus 10mm 10mm Paino 2,15kg 2,3kg Upotussyvyys 60mm 60mm Asennusreikä (X x Y) 580mm x 580mm 280mm x 1180mm Asennustila (P x L x K) 750mm x 750mm x 60mm 1350mm x 500mm x 60mm Asennustavat Materiaalit & Värit Pinta-asennuskehys, uppoasennuskehys asennusjouset, vaijerikiinnitys Pinta-asennuskehys, uppoasennuskehys asennusjouset, vaijerikiinnitys Väri Valkoinen (RAL9016) Valkoinen (RAL9016) Runkomateriaali Alumiini Alumiini Optiikan materiaali Muovi (PS) Muovi (PS) Värilämpötila laskennallinen ulostuleva 1050mA ulostuleva 950mA ulostuleva 850mA 130lm/W 4680lm 135lm/W 4860lm 130lm/W 4680lm 135lm/W 4860lm 4010lm 4130lm 4010lm 4130lm 3674lm 3794lm 3674lm 3794lm 3311lm 3431lm 3311lm 3431lm ulostuleva 700mA 2747lm 2867lm 2747lm 2867lm Värintoisto Häikäisy (UGR) MacAdam SDCM 3 3 LED, kiinteä LED, kiinteä LED-elinikä h h LED-elinikä LxBx L70B20 L70B20 Syttymiskertoja Optiikka Valaisukulma Lisätietoja Mikroprisma Mikroprisma Kotelointi IP-luokka IP20 IP20 IK-luokka - - Suojausluokitus III III Käyttölämpötila -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Jännitealue 27-42V DC 27-42V DC Maksimi vakiovirta 1050mA 1050mA 59

60 TOIMITILAVALAISTUS AADA Mitat: 30x60 & 30x120 Mitat: 30x30 & 60x60 L P a b c K Mitat 30x60 30x120 Pituus [P] 595mm 1295mm Leveys [L] 295mm 295mm Korkeus [K] 10mm 10mm Mitat 30x30 60x60 Pituus [b] 295mm 595mm Leveys [a] 295mm 595mm Korkeus [c] 10mm 10mm IP-luokitus & asennustila IP20 IP20 IP20 Tarvikkeet Tarvikkeet Pintaasennuskehys 30x30 Pintaasennuskehys 30x60 Pintaasennuskehys 60x60 Pintaasennuskehys 30x120 Asennusjouset 4kpl Asennusjouset 6kpl Kiinnitysvaijerit Uppoasennuskehys 60x60 Tuotekoodi 67TA10AADA 67TA11AADA 67TA03AADA 67TA07AADA 67TA01AADA 67TA06AADA 67TA02AADA 67TA04AADA Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Määrä (kpl) 1kpl 1kpl 1kpl 1kpl 4kpl 6kpl 2kpl 1kpl Pituus 300mm 600mm 600mm 1200mm mm Leveys 300mm 300mm 600mm 300mm mm Korkeus 45mm 45mm 45mm 45mm mm Runkomateriaali Alumiini Alumiini Alumiini Alumiini Alumiini Asennusreikä mm x 635mm Lisätietoja - - Koottava asennuskehys Koottava asennuskehys Koottava asennuskehys Koottava asennuskehys Sisältää varmistusvaijerin. Sisältää varmistusvaijerin. Suositellaan 30x30, 30x60 & 60x60 valaisimille Suositellaan 30x120 valaisimelle 60

61 Liitäntälaitteet: On/Off On/Off: 30x30 On/Off: 30x60 On/Off: 60x60 30x120 On/Off: 60x60 30x120 Tuotekoodi 67TA12AADA 67TA13AADA 69TA09AADA 67TA14AADA Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Sisältyy Sisältyy Sisältyy tuotepakkaukseen tuotepakkaukseen tuotepakkaukseen Varastotuote Tuotenimi WIN 500mA/20W 25-40V WIN 550mA/22W 33-40V WIN 900mA/36W 27-42V WIN 950mA/38W IP V Jännitealue (DC) 25-40V DC 33-40V DC 27-42V DC 33-40V DC Vakiovirta 500mA 550mA 900mA 950mA Kytkentä Pikaliitin Pikaliitin Pikaliitin Pikaliitin Jännite (AC) 230V AC / 50Hz 230V AC / 50Hz 230V AC / 50Hz 230V AC / 50Hz Virta 0,2A 0,25A 0,2A 0,35A Tehokerroin 0,90 0,90 0,94 0,90 Liitäntälaitteen elinikä h h h h IP-luokka IP20 IP20 IP20 IP20 Suojausluokka II II II II Pituus [Y] 115mm 115mm 139mm 115mm Leveys [X] 41mm 41mm 44mm 41mm Korkeus [Z] 28mm 28mm 25mm 28mm Runkomateriaali Muovi Muovi Muovi Muovi Ketjutettavuus Ei Ei Ei Ei Lisätietoja Flicker-free Flicker-free Flicker-free Flicker-free X Y Z Liitäntälaitteet: DALI, 1-10V & TRIAC DALI: 30x30 30x V & PushDIM 30x30 30x60 TRIAC: 30x30 TRIAC: 30x60 DALI: 60x60 30x V: 60x60 30x120 TRIAC: 60x60 30x120 PushDIM: 60x60 30x120 Tuotekoodi 214TA030DA 214TA TA900M018W 10TA50030M 67TA15AADA 67TA16AADA Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Varastotuote Tuotenimi WIN 700mA/30W IP V DALI WIN 700mA/25W IP V 1-10V WIN 500mA/18W IP V DIM WIN 500mA/30W IP V DIM WIN 1100mA/41W 3-38V DALI/1-10V WIN 1050mA/40W 22-38V DIM Mean Well LCM-40DA Jännitealue (DC) 6-58V DC 6-58V DC 9-36V DC 30-56V DC 3-38V DC 22-38V DC 2-40V DC Vakiovirta 250mA - 700mA 250mA - 700mA 500mA 500mA 600mA mA 1050mA 1050mA Kytkentä Pikaliitin Pikalitiin Ruuviliitin Ruuviliitin Pikaliitin Johdinliitos Pikaliitin Jännite (AC) 230V AC / 50Hz 230V AC / 50Hz 230V AC / 50Hz Virta 0,18A 0,15A 0,11A 0,18A 0,3A 0.60A 0,23A Tehokerroin 0,90 0,90 0,90 0,95 0,95 0,95 0,975 Liitäntälaitteen elinikä h h h h h - - IP-luokka IP20 IP20 IP20 IP20 IP20 IP42 IP20 Suojausluokka II II II II II II Pituus [Y] 103mm 150mm 113mm 166mm 123mm 142mm 123,5mm Leveys [X] 67mm 52mm 44mm 52mm 79mm 60mm 81,5mm Korkeus [Z] 22mm 28mm 28mm 24mm 30mm 32mm 23mm Runkomateriaali Muovi Muovi Muovi Muovi Muovi Muovi Muovi Himmennysalue 1% - 100% 1V - 10V 1% - 100% 10% - 100% 10% - 100% (87-254) (1% - 100%) (87-254) 10% - 100% 10% - 100% Ketjutettavuus Ei Ei Ei Ei Ei Ei Ei Lisätietoja Flicker-free Flicker-free - - Flicker-free MEAN WELL PCD B MEAN WELL PCD B Himmentimet TRIAC: 30x30 Tuotenimi Sarja Sähkönumero WIN 500mA/18W 9-36V DIM ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric Valonsäädin 420VA RCL Impressivo Jussi Impressivo Jussi Exacct Artic Exacct Artic TRIAC: 30x60 WIN 500mA/30W 30-60V DIM TRIAC: 60x60 & 30x120 WIN 1050mA/40W 22-38V DIM Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. 61

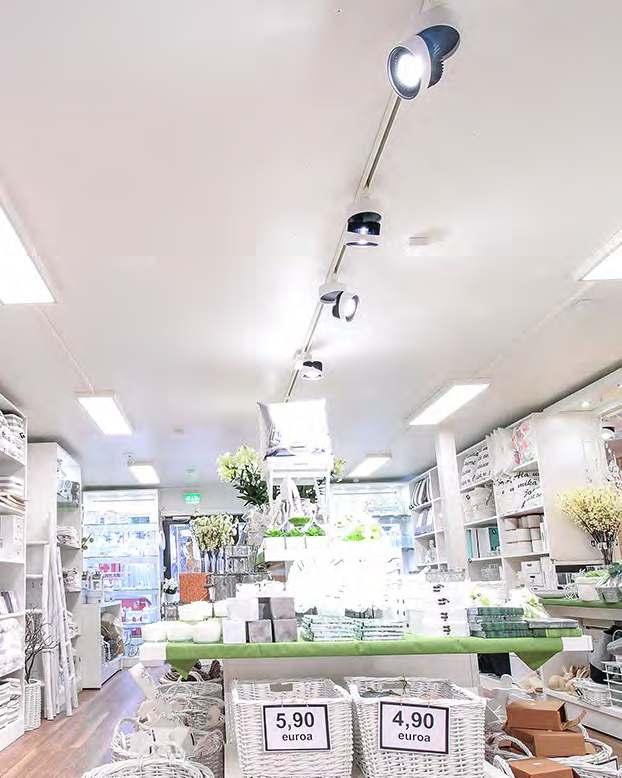

62 TINKA Global Track-kiskoon soveltuvat Tinka -valaisimet ovat erinomainen vaihtoehto esimerkiksi myymälävalaistukseen sekä kauniiksi sisustuselementeiksi. Tinka -kiskovalaisimesta on saatavilla neljää teholuokkaa: 7W, 15W, 26W ja 40W. Näistä himmennettäviä valaisimia ovat 7W ja 15W mallit, jotka ovat myös mahdollista saada mustana. Suunniteltu käytettäväksi:» Toimistot ja toimitilat» Kaupat ja myymälät 62

63 Yleiset Tinka 7W valkoinen Tinka 7W valkoinen (musta) Tinka 15W valkoinen Tinka 15W valkoinen (musta) Tinka 26W valkoinen Tinka 26W valkoinen Tinka 40W valkoinen Tinka 40W valkoinen Tuotekoodi Valkoinen 53ER997L007E 53ER997N007E 53ER997L015E 53ER997N015E 53ER397L026E 53ER397N026E 53ER397L040E 53ER397N040E Musta - 53ER996N007E - 53ER996N015E Sähkönumero Valkoinen Musta Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Varastotuote Mitat & Asennustavat Halkaisija 72mm 90mm 129mm 180mm Korkeus 225mm 238mm 113mm 129mm Paino 1,0kg 1,05kg 1,54kg 1,54kg Asennustavat Global Track 3 Global Track 3 Global Track 3 Global Track 3 Materiaalit & Värit Väri Valkoinen Valkoinen Musta Valkoinen Valkoinen Musta Valkoinen Valkoinen Runkomateriaali Alumiini Alumiini Alumiini Alumiini Optiikan materiaali Lasi Lasi Lasi Lasi Värilämpötila laskennallinen ulostuleva 100lm/W 700lm 80lm/W 562lm 105lm/W 735lm 86lm/W 602lm 100lm/W 1500lm 78lm/W 1172lm 105lm/W 1575lm 82lm/W 1227lm 100lm/W 2600lm 90lm/W 2340lm 105lm/W 2730lm 100lm/W 2595lm 140lm/W 5600lm 80lm/W 3200m Värintoisto MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h h Optiikka Valaisukulma Kotelointi IP-luokka IP20 IP20 IP20 IP20 Suojausluokitus I I I I Käyttölämpötila -20 C C -20 C C -20 C C -20 C C Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC TRIAC - - Kytkentätapa Valaisinkisko Valaisinkisko Valaisinkisko Valaisinkisko Jännite 230V AC /50Hz Nimellisteho 7W 15W 26W 40W 145lm/W 5800lm 89lm/W 3550lm TINKA 7W TINKA 15W TINKA 26W TINKA 40W 63

64 LINEAARI Lineaari on ripustettava työpistevalaisin. Valaisimen ulkomitat ja suorakaidemuoto tekevät siitä loistavan ja monipuolisen valaistusratkaisun toimistoihin ja työpisteille. Lineaari -valaisimia on saatavilla sekä 20W että 40W tehoisena. Suunniteltu käytettäväksi:» Toimitilat» Kaupat ja myymälät» Teollisuusvalaistus Valaisin on mahdollista ketjuttaa sekä mekaanisesti että sähköisesti. Saatavilla on ketjutukseen tarkoitettu lisävaruste. 64

65 Yleiset Lineaari 20W Lineaari 20W Lineaari 40W Lineaari 40W Tuotekoodi 02SI998L020R 02SI998N020R 02SI998L040R 02SI998N040R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Lisätietoja Valaisin on mahdollista ketjuttaa sekä mekaanisesti että sähköisesti. Saatavilla on ketjutukseen tarkoitettu lisävaruste. Valaisin on mahdollista ketjuttaa sekä mekaanisesti että sähköisesti. Saatavilla on ketjutukseen tarkoitettu lisävaruste. Tarvikkeet Ketjutustarvike Lineaari 20W/40W Mitat & Asennustavat Pituus 614mm 1217mm Leveys 64mm 64mm Korkeus 75mm 75mm Paino 1,2kg 2,1kg Asennustavat Pinta-asennus Riippuasennus Pinta-asennus Riippuasennus Materiaalit & Värit Väri Harmaa Harmaa Runkomateriaali Alumiini Alumiini Optiikan materiaali Muovi (PS) Muovi (PS) Tuotekoodi 02TA01LINEAARI Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Määrä (kpl) 1kpl Runkomateriaali Alumiini Lisätietoja Sisältää valonvuotosuojan Värilämpötila laskennallinen ulostuleva 151lm/W 3020lm 93lm/W 1860lm 162lm/W 3240lm 106lm/W 2126lm 151lm/W 6040lm 96lm/W 3840lm Värintoisto Häikäisy (UGR) MacAdam SDCM 6 6 LED, kiinteä LED, kiinteä LED-elinikä h h LED-elinikä LxBx L70B50 L70B50 Syttymiskertoja lm/W 6480lm 106lm/W 4252lm L P K Optiikka Valaisukulma P L K Kotelointi IP-luokka IP20 IP20 IK-luokka IK02 IK02 Suojausluokitus I I Käyttölämpötila -20 C C -20 C C 20W 614,0 64,0 75,0 40W 1217,0 64,0 75,0 Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off On/Off Kytkentätapa Jousiliitin (450V, 16A) Jousiliitin (450V, 16A) Soveltuva kaapeli 1,5mm 2-2,5mm 2 1,5mm 2-2,5mm 2 Jännite 230V AC / 50Hz 230V AC / 50Hz Virta 0,20A 0,25A Nimellisteho 20W 40W Tehokerroin 0,90 0,90 Ketjutettavuus Kyllä, valaisimen molemmissa päädyissä on jousiliitin. Huom! Sähköisen ketjutuksen maksimimäärä on 15kpl Kyllä, valaisimen molemmissa päädyissä on jousiliitin. Huom! Sähköisen ketjutuksen maksimimäärä on 15kpl 65

66 HYDRA Hydra 2W ja 12W ovat seinävalaisinten aatelia. Hydra -valaisimien suunnattava valokeila sekä mahdollisuus pinta- ja läpijohdotukseen, yhdessä modernin, neliskanttisen muotoilun kanssa tekevät niistä upean lisän koristamaan niin ulko- kuin sisäseiniäkin. Valaisimen valokeila on itse säädettävissä valaisimen sisällä olevia heijastuspintoja kääntämällä. Hydra 12W -mallista saatavissa myös himmennettävä sekä mustarunkoinen versio. Suunniteltu käytettäväksi:» Koti» Toimistot ja toimitilat» Ulkovalaistus» Käytävät 66

67 15,9 5,0 28,1 75,0 22,0 28,5 d3 Yleiset Hydra 2W valkoinen Hydra 2W valkoinen Hydra 12W valkoinen Hydra 12W valkoinen Hydra 12W Musta Hydra 12W Musta Tuotekoodi 53UL395L002X1 53UL395N002X1 53UL995L012X1 53UL995N012X1 53UL995L012M1 53UL995N012M1 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Lisätietoja - Ketjutettavissa myös pintakaapeleilla Ketjutettavissa myös pintakaapeleilla d1 d2 Mitat & Asennustavat Pituus 80mm 150mm 150mm Leveys 80mm 150mm 150mm Korkeus 80mm 150mm 150mm Paino 0,58kg 2,32kg 2,32kg Asennustavat Pinta- ja seinäasennus Pinta- ja seinäasennus Pinta- ja seinäasennus Materiaalit & Värit Väri Valkoinen Valkoinen Musta Runkomateriaali Alumiini Alumiini Alumiini Optiikan materiaali Lasi Lasi Lasi D1 D2 D3 2W 80,0 80,0 80,0 12W 150,0 150,0 150,0 Värilämpötila laskennallinen ulostuleva 100lm/W 200lm 57lm/W 113lm 105lm/W 210lm 65lm/W 120lm 100lm/W 1200lm 55lm/W 658lm 105lm/W 1260lm 60lm/W 724lm 100lm/W 1200lm 55lm/W 658lm Värintoisto MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h 105lm/W 1260lm 60lm/W 724lm HYDRA 2W 22,2 13,0 20,0 Optiikka Valaisukulma Säädettävä Säädettävä Säädettävä 5,0 Kotelointi IP-luokka IP54 IP54 IP54 IK-luokka Suojausluokitus I I I Käyttölämpötila -20 C - +40ºC -20 C - +40ºC -20 C - +40ºC HYDRA 12W Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off TRIAC TRIAC Kytkentätapa Ruuviliitin Pikaliitin Pikaliitin Jännite 230V AC /50Hz Nimellisteho 3W 14,5W 14,5W Ketjutettavuus Ei Kyllä Kyllä 20,0 45,0 Himmentimet TRIAC: Tuotenimi Sarja Sähkönumero 12W ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric LED-Valonsäädin 4-400VA RCL Impressivo Jussi Impressivo Jussi Exacct Artic Exacct ,0 25,8 Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. 67

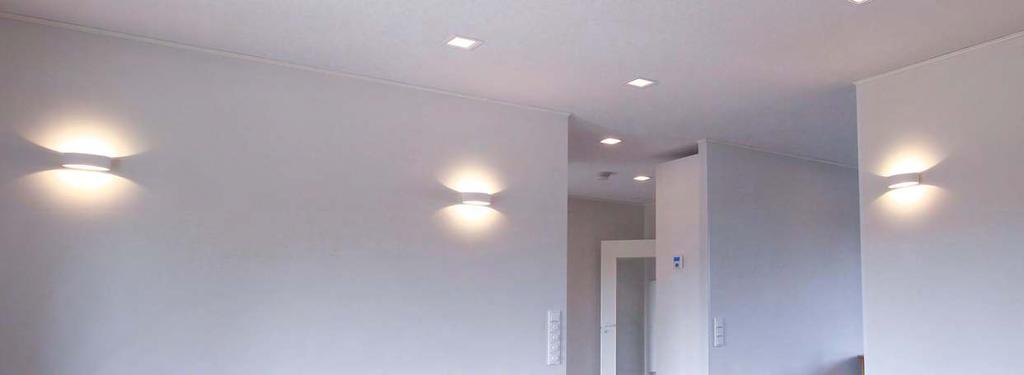

68 VERDE Verde 9W on sekä sisä- että ulkotiloihin soveltuva ovaalin muotoinen seinävalaisin. Valaisimen kaunis valonjako koristaa seiniä ympäri Suomen, ja se on myös ollut suosittu ratkaisu esimerkiksi Asuntomessukohteiden pihoissa. Verde-valaisin antaa tyylikkään epäsuoran valoefektin kahteen suuntaan. Valaisimen uudistunut malli mahdollistaa pintaja läpijohdotuksen. Verde 9W -valaisinta on saatavilla valkoisena sekä värilämpötilalla mustana. Suunniteltu käytettäväksi:» Koti» Ulkovalaistus» Käytävät 68

69 19,9 5,0 19,2 188,0 60,00 100,0 Yleiset Verde 9W valkoinen Verde 9W valkoinen Verde 9W Musta Tuotekoodi 53UL395L009R1 53UL395N009R1 53UL395N009M1 Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Ketjutettavissa myös pintakaapeleilla Mitat & Asennustavat Pituus Leveys Korkeus Paino Asennustavat 180mm 100mm 60mm 1,24kg Pinta- ja seinäasennus 8,5 26,0 17,0 Materiaalit & Värit Väri Valkoinen Musta Runkomateriaali Optiikan materiaali Alumiini Lasi Värilämpötila laskennallinen ulostuleva 140lm/W 1680lm 58lm/W 691lm Värintoisto 80 MacAdam SDCM 5 LED, kiinteä LED-elinikä h Optiikka Valaisukulma lm/W 1740lm 64lm/W 764lm 24,0 80,0 Kotelointi IP-luokka Suojausluokitus Käyttölämpötila IP54 I -20 C - +40ºC Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off Kytkentätapa Pikaliitin Jännite Nimellisteho Ketjutettavuus 230V AC /50Hz 9W Kyllä 69

70 LINDER Linder -tuoteperheeseen kuuluvat sylinterinmuotoiset valaisimet korostavat kauniisti seinäpintoja sekä antavat tehokasta yleisvaloa upean muotoilunsa sekä kaksisuuntaisen valokeilansa ansiosta. Nämä himmennettävät valaisimet eivät sovellu pintajohdotukseen eivätkä läpiketjutettaviksi. Suunniteltu käytettäväksi:» Koti» Ulkovalaistus» Terassit ja pihat» Käytävät 70

71 84,9 4,80 97,3 80,8 22,8 250,0 180,0 Yleiset Linder 8W valkoinen Linder 16W valkoinen Tuotekoodi 53UL995N008L 53UL995N016L Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Ei sovellu pintajohdotukseen eikä läpiketjutettavaksi Mitat & Asennustavat Halkaisija 72mm 130mm Korkeus 180mm 250mm Paino 1,0kg 3,0kg Asennustavat Seinäasennus 72,0 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Valkoinen Alumiini Lasi 29,9 60,2 Värilämpötila laskennallinen ulostuleva 90lm/W 720lm 83lm/W 665lm Värintoisto 82 MacAdam SDCM 3 LED, kiinteä LED-elinikä h 100lm/W 1600lm 72lm/W 1154lm 4,8 16,9 Optiikka Valaisukulma 60 Kotelointi IP-luokka Suojausluokitus Käyttölämpötila IP65 I -20 C - +50ºC 130,0 Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC TRIAC Kytkentätapa Jousiliitin Jousiliitin Jännite 230V AC /50Hz Nimellisteho 8W 16W Ketjutettavuus Ei Ei 60,0 Himmentimet TRIAC: TRIAC: Tuotenimi Sarja Sähkönumero 8W 16W ABB LED-valonsäädin 2-100VA RL ABB Valonsäädin VA RC Schneider Electric Valonsäädin VA RC Schneider Electric LED-Valonsäädin 4-400VA RCL Impressivo Jussi Impressivo Jussi Exacct Artic Exacct X Yhteensopivuus Winled-valaisimien ja valonsäätimien välillä on varmennettu tuotetestausympäristössä yksittäisen tuotteen ja valonsäätimen välillä. Winled Oy Ltd ei ole vastuussa kolmannen osapuolen valonsäätimien toiminnasta tai niiden yhteensopivuudesta Winled-valaisimien kanssa. 71

72 LACUNA Lacuna-pollarisarjan valaisimilla varmistetaan riittävä ja näyttävä valo kulkureiteille, puutarhaan, terasseille, portaille tai sisäänkäynneille. Lacuna-pollarivalaisinsarjasta on saatavilla kolmea erilaista valaisinta: Solo 9W, Duo 10W ja Plaza 12W. Valaisimissa on sisäinen virtalähde ja valaisimet asennetaan maahan pinta-asennuksena. Suunniteltu käytettäväksi:» Koti» Ulkovalaistus» Terassit ja pihat» Pihatiet 72

73 200,0 719,0 75,0 894,0 900,0 600,0 300,0 7,0 142,0 Yleiset Lacuna Solo 9W valkoinen Lacuna Duo 10W valkoinen Lacuna Plaza 12W valkoinen Tuotekoodi 53UL392N009X 53UL392N010X 53UL392N012X Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Lisätietoja toimitetaan asennuslevyn kanssa - Mitat & Asennustavat Pituus 150mm 150mm 150mm Leveys 50mm 50mm 150mm Korkeus 900mm 900mm 600mm Paino 5,0kg 5,0kg 4,5kg Asennustavat Asennus maahan 176,0 670,0 50,0 150,0 40,0 21,8 20,0 143,0 110,0 7,0 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Valkoinen Alumiini Lasi Värilämpötila laskennallinen ulostuleva 97lm/W 810lm 73lm/W 656lm 80lm/W 1120lm 47lm/W 656lm Värintoisto 83 MacAdam SDCM 3 LED, kiinteä LED-elinikä h 100lm/W 1200lm 72lm/W 866lm 50,0 90,0 150,0 120,0 97,0 20,0 8,v 217,1 240,0 Optiikka Valaisukulma 120º Kotelointi IP-luokka Suojausluokitus Käyttölämpötila IP54 I -20 C - +50ºC Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa On/Off On/Off On/Off Kytkentätapa Kiinteä liitäntäkaapeli Kiinteä liitäntäkaapeli Kiinteä liitäntäkaapeli Jännite 230V AC /50Hz Nimellisteho 9W 10W 12W Ketjutettavuus Ei Ei Ei 80,0 80,0 97,0 140,0 100,0 150,0 150,0 73

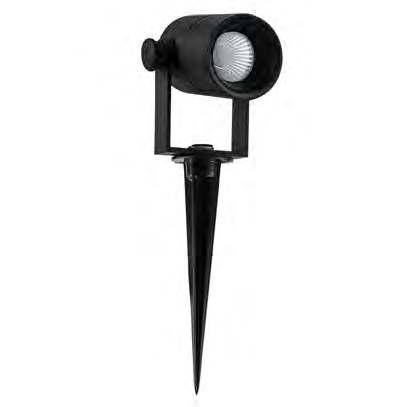

74 SPIKE Spike -valaisimella saadaan korostettua pihojen yksityiskohtia tehokkaasti ja näyttävästi. Asennus on mahdollista myös asennuspiikin (168mm) avulla. Valaisin on teholtaan 4W ja himmennettävissä. Suunniteltu käytettäväksi:» Ulkovalaistus» Terassit ja pihat» Pihatiet 74

75 168,00 296,00 296,0 168,0 93,0 Yleiset Spike 4W musta Tuotekoodi 53UL995N004L Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Mitat & Asennustavat Halkaisija Korkeus Paino Asennustavat Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Värilämpötila laskennallinen ulostuleva Kytkentätarviketta ei sisälly pakkaukseen. Valaisimen maapiikki on irroitettavissa. 96mm 54mm 0,8kg Pinta- & maa-asennus maapiikki 168mm Musta Alumiini Muovi (PC) 90lm/W 360lm 56lm/W 225lm Värintoisto 83 MacAdam SDCM 3 LED (AC), kiinteä LED-elinikä h Optiikka Valaisukulma 40º 85,0 54,5 Kotelointi IP-luokka Suojausluokitus Käyttölämpötila IP65 I -20 C - +50ºC Valaisin: sähkötekniset tiedot & kytkentä Ohjaustapa TRIAC Kytkentätapa Kiinteä liitäntäkaapeli Jännite 230V AC /50Hz Nimellisteho 4W Ketjutettavuus Ei 54,50 75

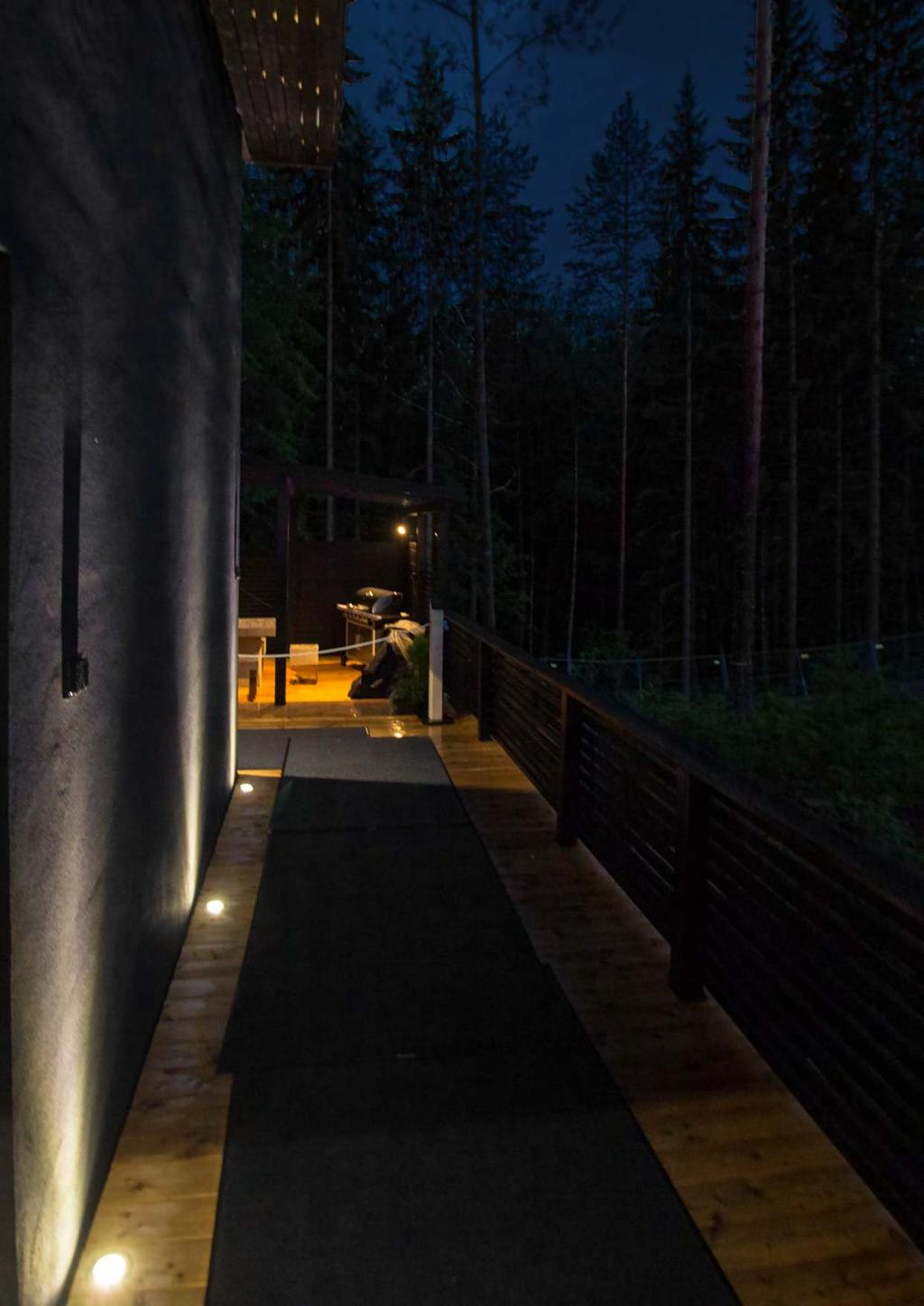

76 VELMU Uusi päivitetty Velmu on 3W upotettava terassivalaisin, joka toimii 12V jännitteellä. Valaisin on valmistettu ruostumattomasta teräksestä sekä iskunkestävästä lasista, jotka yhdessä IP67-luokituksen kanssa tekevät siitä täydellisen esimerkiksi terassien valaisuun. Suunniteltu käytettäväksi:» Koti» Ulkovalaistus» Terassit ja pihat» Pihatiet 76

77 Yleiset Velmu 3W hopea Tuotekoodi 82UL191N3X1C01 Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Lisätietoja Kytkentätarviketta ei mukana. HUOM! asennusreiän tarkka mitta Mitat & Asennustavat Halkaisija Korkeus Paino Upotussyvyys Asennusreikä Asennustavat Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali 110mm 83mm 0,4kg 95mm 96mm Uppoasennus Hopea Alumiini/Muovi Lasi Värilämpötila laskennallinen ulostuleva 130lm/W 390lm 37lm/W 111lm Värintoisto 80 LED, kiinteä LED-elinikä h Optiikka Valaisukulma 15 Kotelointi IP-luokka IK-luokka Suojausluokitus Käyttölämpötila IP67 IK10 III -40 C C Valaisin: sähkötekniset tiedot & kytkentä Jännite 12V DC Teho 3W Kytkentäkaapeli 0,5mm poikkipinta-ala 2 Kytkentäkaapeli, pituus 0,20m Lisätietoja Katso soveltuvat liitäntälaitteet valonauhojen tarvikesivuilta. Liitäntälaitteet: On/Off On/Off: 20W IP20 On/Off: 36W IP20 Tuotekoodi 10TA586M20W 10TA586M36W Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Tuotenimi WIN 20W IP20 12V WIN 36W IP20 12V Jännite (DC) 12V DC 12V DC Virta (DC) 1,67A 3,0A Kytkentätapa Ruuviliitin Ruuviliitin Jännite (AC) 230V AC /50Hz Virta (AC) 0,14A 0,50A Tehokerroin 0,80 0,95 Liitäntälaitteen elinikä h h IP-luokka IP20 IP20 Suojausluokka II II Käyttölämpötila -25 C C -25 C C Pituus [Y] 113mm 166mm Leveys [X] 44mm 52mm Korkeus [Z] 28mm 24mm Runkomateriaali Muovi Muovi Ketjutettavuus Ei Ei 77

78 CAJON & PILKE Oli sitten kyse pelikentän, pihatien tai vaikkapa leikkipuiston laidasta, niin tehokkaat Cajon & Pilke -valaisimet ovat pihavalaisimien kruunamattomia kuninkaita, jotka karkottavat pimeyden ympäriltään tehokkaasti. Nämä tyylikkäät valopilkut pimeyden keskellä ja niiden korkea IP-luokka, 40W tehonsa sekä monikäyttöisyys tekevät niistä erinomaisen vaihtoehdon ulkovalaistukseen. Suunniteltu käytettäväksi:» Ulkovalaistus» Parkkipaikat» Leikkikentät» Pihatiet ja puutarhat 78

79 720,0 560,0 Yleiset Cajon 40W tummanharmaa Pilke 40W tummanharmaa Tuotekoodi 20UL390K040Z 20UL399K040X Sähkönumero Tuotetakuu 5 vuotta 5 vuotta Saatavuus Varastotuote Lisätietoja Liitäntäkaapeli 6,0m Mitat & Asennustavat Halkaisija 560mm 720mm Korkeus 450mm 490mm Paino 7,0kg 10,0kg Asennustavat Pylväsasennus, max ø48-60mm tolppa Pylväsasennus, max ø48-60mm tolppa Materiaalit & Värit Väri Grafiitinharmaa (RAL 7024) Runkomateriaali Alumiini Optiikan materiaali Muovi (PC) 450,0 Värilämpötila laskennallinen ulostuleva 105lm/W 4200lm 104lm/W 4162lm Värintoisto 75 LED, kiinteä LED-elinikä h Optiikka Valaisukulma ,0 Kotelointi IP-luokka Suojausluokitus Käyttölämpötila IP66 I -40 C C Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Philips Xitanium 50W Liitäntälaitteen elinikä (h) h Ohjaustapa On/Off Kytkentätapa Liitäntäkaapeli (6,0m) Jännite 230V AC /50Hz Virta 0,70A Nimellisteho 50W Tehokerroin 0,95 Ketjutettavuus Ei 79

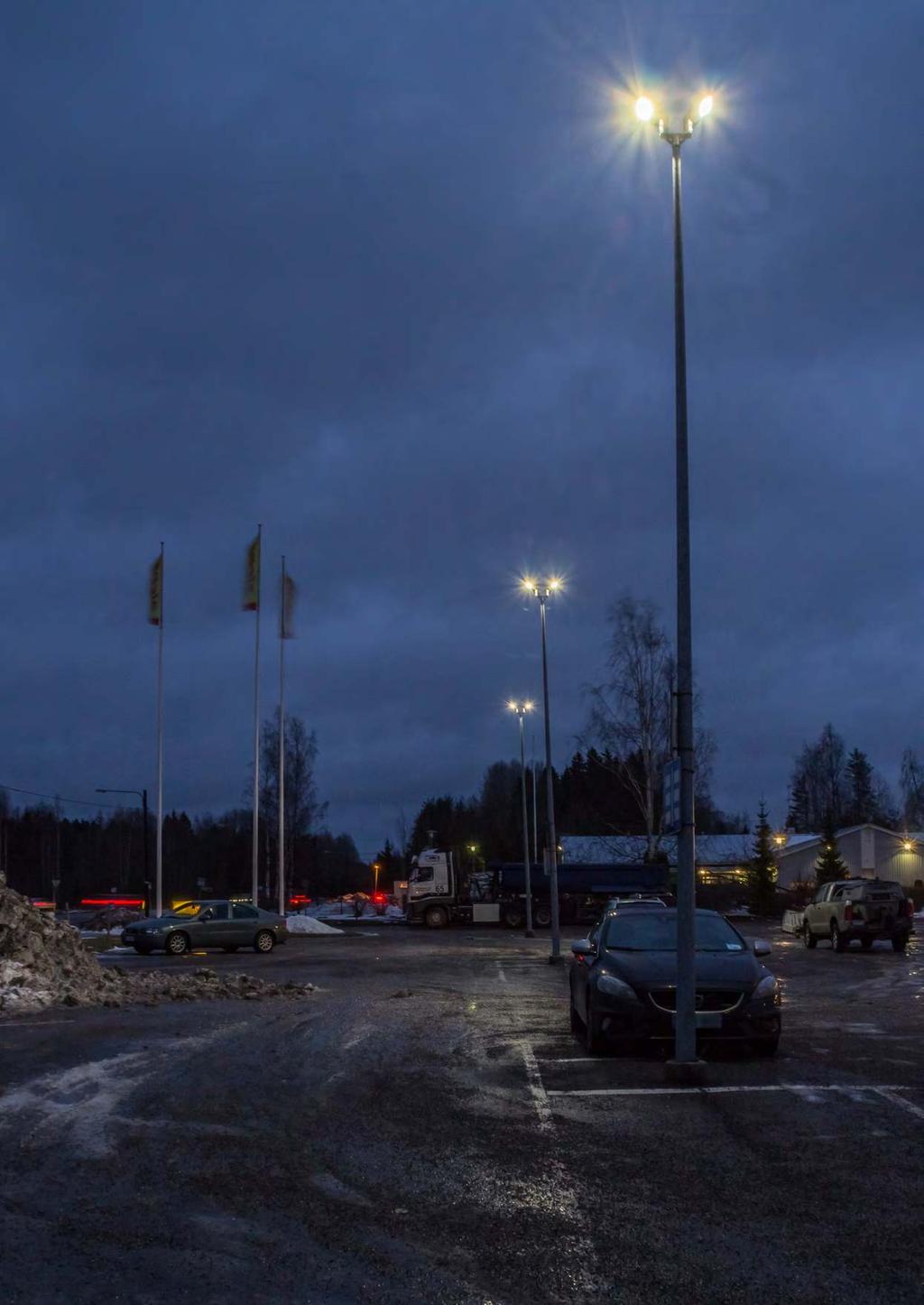

80 MAZA Maza -katuvalaisimet ovat helppokäyttöinen ratkaisu vaikkapa parkkipaikoille tai puutarha-alueiden valaisuun. Leveälle suuntautuvan epäsymmetrisen valokeilan ansiosta valaisin soveltuu myös erinomaisesti muun muassa pihateille ja pururadoille. Säädettävän kiinnityksen ansiosta valaisimet voidaan asentaa suoraan tai taivutettuun valaisinpylvääseen. IP66-luokitellut Maza -valaisimet ovat kestäviä ja tarjoavat erinomaisen valotehon. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Parkkipaikat ja leikkikentät» Puutarhat» Pihatiet ja pururadat 80

81 d3 Yleiset MAZA 60W MAZA 120W Tuotekoodi 64KV390N060X 64KV390N120X Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Mitat & Asennustavat Pituus 437,5mm 547,5mm Leveys 271mm 271mm Korkeus 81mm 81mm Paino 3,2kg 4,4kg Asennustavat Pylväsasennus, max ø60mm Pylväsasennus, max ø60mm Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Harmaa Alumiini Muovi (PC) Ød5 Värilämpötila laskennallinen ulostuleva 130lm/W 7800lm 116lm/W 6961lm Värintoisto 70 Häikäisy (UGR) 21 MacAdam SDCM 5 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70/B10 Syttymiskertoja lm/W lm 116lm/W lm d1 X Ø d2 d4 Optiikka Valaisukulma Kotelointi IP-luokka IK-luokka Suojausluokitus Käyttölämpötila X135 /Y65 IP66 IK09 I -40 C - +60ºC d1 d2 d3 d4 d5 X ø 60W 271,0 227,0 81,0 437,5 64,0 76,0 64,0 120W 271,0 337,0 81,0 547,5 64,0 76,0 64,0 Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Mean Well HLG-60H-36A Mean Well ELG A Liitäntälaitteen elinikä (h) h h Ohjaustapa On/Off On/Off Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC / 50Hz 230V AC / 50Hz Virta 0,28A 0,55A Nimellisteho 60W 120W Tehokerroin 0,95 0,95 Ketjutettavuus Ei EI 81

82 RUNKOVALAISIN Tehokkaat, energiapihit sekä pitkäikäiset Runkovalaisimet ovat oiva korvaaja vanhoille loisteputkille ja ne soveltuvat sisä- kuin ulkokäyttöönkin. D-merkityt Runkovalaisin 42W ja 60W ovat varustettu IP65- sekä IK10-luokituksella, ja ne kestävätkin hyvin esimerkiksi pölyä, kosteutta ja likaa. Opaalipintainen suojakupu takaa tasaisen sekä häikäisemättömän valaistuksen. Useita valaisimia on mahdollista kytkeä sarjaan. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Myymälät» Varastot» Toimitilat» Urheilutilat D 82

83 7,0 36,0 76,0 d2 d3 Yleiset Runkovalaisin 42W Runkovalaisin 42W DALI Runkovalaisin 60W Runkovalaisin 60W DALI Tuotekoodi 67UL395N042X 67UL395N042XDA 67UL395N060R 67UL395N060RDA Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Tilaustuote Varastotuote Tilaustuote Lisätietoja Saatavilla 1-10V ohjaustavalla ja & 5000K värilämpötilalla Mitat & Asennustavat Pituus 1200mm 1500mm Leveys 75mm 75mm Korkeus 64mm 64mm Paino 1,4kg 1,7kg Asennustavat Pinta-asennus Lisätietoja Valaisimen kiinnike on yhteensopiva MEKA-kiinnikkeiden kanssa: MEK AH-70 (snro: ) MEK AH-110 (snro: ) d1 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Valkoinen Muovi (PC) Muovi d6 Värilämpötila laskennallinen ulostuleva 110lm/W 4620lm 106lm/W 4457lm Värintoisto 80 Häikäisy (UGR) 25 MacAdam SDCM 5 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B20 Syttymiskertoja lm/W 6600lm 106lm/W 6368lm d5 d4 Optiikka Valaisukulma 100 Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila IP65 IK10 Kyllä I -20 C C Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Sisäinen Sisäinen Sisäinen Sisäinen Liitäntälaitteen elinikä (h) h h h h Ohjaustapa On/Off DALI On/Off DALI Kytkentätapa Pikaliitin (3-nap) Pikaliitin (5-nap) & Liitäntäkaapeli (1,0m) Pikaliitin (3-nap) Pikaliitin (5-nap) & Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Virta 0,19A 0,7A 0,31 0,9A Nimellisteho 42W 42W 60W 60W Tehokerroin 0,98 0,92 0,98 0,92 Himmennysalue Ketjutettavuus - 8% - 100% ( ) Kyllä, läpiketjutettava Maksimimäärä ketjutuksessa 20kpl - 8% - 100% ( ) Kyllä, läpiketjutettava Maksimimäärä ketjutuksessa 20kpl 42W 60W d1 73,0 73,0 d2 63,0 63,0 d3 72,5 72,5 d4 1219,0 1519,0 d d6 5,7 5,7 7,0 24,0 83

84 TITAN & TITAN LINEAR Yhdessä huippuluokan LED-tekniikan ja suorituskykyisten ominaisuuksien kanssa, Titan-sarja on monipuolinen valaistusratkaisu. Valaisin minimoi varjot, häikäisyn sekä heijastumat, joita perinteisemmät valonlähteet aiheuttavat. Laadukas valaisinperhe tarjoaa mallivaihtoehtoja niin asennustapansa, muotoilunsa kuin tehonsakin puolesta. D-merkityistä Titan -teollisuusvalaisimista löytyy eri teholuokkia, jotka ovat sekä IP66- että IK10-luokiteltuja. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Urheilutilat ja stadionit» Varastot D 84

85 Irrotettava / vaihdettava polykarbonaattioptiikka, jolla on suuri valonläpäisy, auttaa keskittymään valoon, jotta saadaan symmetrinen / epäsymmetrinen kapea, keski- ja leveä valokulma. Alumiininen piirilevy, jossa on käytetty takapinnalla 4,0 kerroin lämpövoidetta: auttaa lämmön hukkaan tehokkaasti. Vahvistettu 304 ruostumaton teräskehys korroosiosuojalla märkä / ulkokäyttöön. Yksiosainen tiiviste takaa mekaanisesti IP65-suojauksen, joka estää kosteuden ja pölyn. Korkean suorituskyvyn omaava IP67- ohjain, joka on pitkäikäinen. Pystysuora vaakasuuntainen: -90 / +90, jossa 1 alkusäätö ja 2 hienosäätö 10 asteen tarkkuudella helpottamaan useita liitäntöjä. TITAN D-merkityistä Titan -teollisuusvalaisimista löytyy teholtaan 150W, 300W, 450W sekä 600W mallit, jotka ovat sekä IP66- että IK10-luokiteltuja. Korkea suorituskyky pitkälle ajalle. Inventronicsin korkealaatuinen DALI-liitäntälaite mahdollistaa käyttäjän muokata valaistusvaikutuksia ja energiansäästöratkaisuja. TITAN LINEAR Yksittäispuristettu 6063AL-kotelo, jossa on jäähdytysreikiä, maksimaalisen lämpötilan säätöä varten. Titan Linear on tehokas teollisuusvalaisin, jota on saatavilla teholtaan 100W, 150W ja 200W. Titan Linear on IP66- ja IK10-luokiteltu, sekä D-merkinnällä varustettu valaisin, joka on omiaan kestämään kovempiakin olosuhteita. Irrotettava / vaihdettava polykarbonaattioptiikka, jolla on suuri valonläpäisy, auttaa keskittymään valoon, jotta saadaan symmetrinen / epäsymmetrinen kapea, keski- ja leveä valokulma. Alumiininen piirilevy, jossa on käytetty takapinnalla 4,0 kerroin lämpövoidetta: auttaa lämmön hukkaan tehokkaasti. 85

86 TEOLLISUUSVALAISTUS TITAN Yleiset Titan 150W Titan 150W DALI Titan 300W Titan 300W DALI Titan 450W Titan 450W DALI Titan 600W Titan 600W DALI Tuotekoodi 67TE395N150R 67TE395N150RDA 67TE395N300R 67TE395N300RDA 67TE395N450R 67TE395N450RDA 67TE395N600R 67TE395N600RDA Sähkönumero Tuotetakuu 5 vuotta Saatavuus Tilaustuote Lisätietoja Saatavilla 1-10V ohjaustavalla Mitat & Asennustavat Pituus 373mm 373mm 373mm 516mm Leveys 275mm 544mm 755mm 755mm Korkeus 110mm 110mm 110mm 110mm Paino 4,8kg 7,0kg 10,0kg 19,0kg Asennustavat Ripakiinnitys Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Musta Alumiini Muovi (PC) Värilämpötila laskennallinen 130lm/W lm 130lm/W lm 126lm/W 126lm/W ulostuleva lm lm Värintoisto 80 Häikäisy (UGR) 22 MacAdam SDCM 5 LED-elinikä LED-elinikä LxBx LED, kiinteä h L70B20 Syttymiskertoja lm/W lm 126lm/W lm 130lm/W lm 126lm/W lm Optiikka Valaisukulma Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila Saatavilla 30, 45, 70, 60 x130 & 70 x110 IP66 IK10 Kyllä I -30 C - +45ºC Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite Philips Xitanium 150W (1kpl) Inventronics EUD-150 (1kpl) Philips Xitanium 150W (2kpl) Inventronics EUD-150 (2kpl) Philips Xitanium 150W (3kpl) Inventronics EUD-150 (3kpl) Philips Xitanium 150W (4kpl) Inventronics EUD-150 (4kpl) Liitäntälaitteen elinikä (h) h h h h h h h h Ohjaustapa On/Off DALI On/Off DALI On/Off DALI On/Off DALI Kytkentätapa Liitäntäkaapeli Liitäntäkaapeli Liitäntäkaapeli Liitäntäkaapeli Liitäntäkaapeli Liitäntäkaapeli Liitäntäkaapeli Liitäntäkaapeli (1,0m) (1,0m) (1,0m) (1,0m) (1,0m) (1,0m) (1,0m) (1,0m) Jännite 230V AC /50Hz Virta 1,05A 0,85A 1,05A 0,85A 1,05A 0,85A 1,05A 0,85A Nimellisteho 150W 150W 150W 150W 150W 150W 150W 150W Tehokerroin 0,98 0,96 0,98 0,96 0,98 0,96 0,98 0,96 Himmennysalue 10% - 100% 10% - 100% 10% - 100% 10% - 100% ( ) ( ) ( ) ( ) Ketjutettavuus Ei Ei Ei Ei Ei Ei Ei Ei 86

87 d1 d3 d2 d4 d1 d1 d2 d3 d4 150W 373,0 275,0 110,0 220,0 300W 373,0 544,0 110,0 220,0 450W 373,0 755,0 110,0 220,0 600W 516,0 755,0 110,0 220,0 d2 d5 d6 d3 d4 d1 d2 d3 d4 d5 d6 150W 40,0 291,0 86,7 58,8 12,4 24,9 300W 40,0 530,0 200,5 64,5 20,3 41,8 450W 40,0 763,0 317,0 64,5 20,3 41,8 600W 40,0 763,0 317,0 64,5 20,3 41, x x110 87

88 TEOLLISUUSVALAISTUS TITAN LINEAR Yleiset Titan Linear 100W Titan Linear 100W DALI Titan Linear 150W Titan Linear 150W DALI Titan Linear 200W Titan Linear 200W DALI Tuotekoodi 67TE395N100L 67TE395N100LDA 67TE395N150L 67TE395N150LDA 67TE395N200L 67TE395N200LDA Sähkönumero Tuotetakuu 5 vuotta Saatavuus Tilaustuote Lisätietoja Saatavilla 1-10V ohjaustavalla Mitat & Asennustavat Pituus 500mm 745mm 990mm Leveys 125mm 125mm 125mm Korkeus 89,5mm 89,5mm 89,5mm Paino 2,4kg 3,2kg 5,8kg Asennustavat Pinta- ja ripustusasennus Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Musta Alumiini Muovi (PC) Värilämpötila laskennallinen 130lm/W lm 130lm/W lm 130lm/W lm ulostuleva 126lm/W lm 126lm/W lm 126lm/W lm Värintoisto 80 Häikäisy (UGR) 22 MacAdam SDCM 5 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B20 Syttymiskertoja Optiikka Valaisukulma Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila Saatavilla 45, 70, 30 x60 & 60 x130 IP66 IK10 Kyllä I -30 C - +50ºC Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite Liitäntälaitteen elinikä (h) Philips Xitanium 100W Inventronics EUD-096 Philips Xitanium 150W Inventronics EUD-150 Philips Xitanium DIM 250W Inventronics EUD h h h h h h Ohjaustapa On/Off DALI On/Off DALI On/Off DALI Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Virta 0,50A 0,60A 1,05A 0,85A 1,20A 1,30A Nimellisteho 100W 100W 150W 150W 200W 200W Tehokerroin 0,95 0,96 0,98 0,96 0,95 0,96 Himmennysalue 10% - 100% 10% - 100% 10% - 100% ( ) ( ) ( ) Ketjutettavuus Ei Ei Ei Ei Ei Ei 88

89 X K P L Tarvikkeet IP68-kytkentärasia K L P X 100W 89,5 125,0 500,0 1000,0 150W 89,5 125,0 745,0 1000,0 200W 89,5 125,0 990,0 1000,0 Tuotekoodi 09TAIP68M20 Sähkönumero Tuotetakuu 5 vuotta Saatavuus Varastotuote Määrä (kpl) 1kpl Runkomateriaali Muovi x60 60 x130 89

90 AREA Suosittu Area -teollisuusvalaisin on moduulein toteutettu tehokas valonheitin, jonka ripakiinnitys sekä monipuolinen suunnattavuus tekevät siitä erinomaisen tuotteen vaativiinkin olosuhteisiin niiden IP65-luokituksen vuoksi. Yleisimmin käytössä teollisuusvalaistuksessa, mutta niitä voidaan käyttää monipuolisesti myös ulkotilojen, kuten pihan valaisuun. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Varastot 90

91 d2 d4 d5 d3 d2 Yleiset Area 100W 5000K Area 150W 5000K Area 200W 5000K Area 300W 5000K Tuotekoodi 65TE395K100R 64TE395K150R 64TE395K200R 64TE395K300R Sähkönumero Tuotetakuu 5 vuotta Saatavuus Tilaustuote Mitat & Asennustavat Pituus 243mm 243mm 438mm 438mm Leveys 221mm 340mm 221mm 340mm Korkeus 200mm 200mm 395mm 395mm Paino 3,2kg 4,1kg 5,5kg 7,5kg Asennustavat Ripakiinnitys d1 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Musta Alumiini Muovi (PC) Värilämpötila 5000K 5000K 5000K 5000K laskennallinen 160lm/W lm 160lm/W lm 160lm/W lm 160lm/W lm ulostuleva 93lm/W 9288lm 96lm/W lm 98lm/W lm 94lm/W lm Värintoisto 80 Häikäisy (UGR) 19 MacAdam SDCM 5 LED, kiinteä LED-elinikä L70B h LED-elinikä L90B h Syttymiskertoja Optiikka Valaisukulma 60 Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila IP65 IK09 Ei I -40 C - +60ºC 100W 150W 200W 300W D1 221,0 340,0 221,0 340,0 D2 244,0 243,0 244,0 243,0 D3 117,0 117,0 117,0 117,0 D4 200,0 200,0 395,0 395,0 D5 243,0 243,0 438,0 438,0 Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Meanwell HLG-100H Meanwell HLG-150H Meanwell HLG-100H (2kpl) Meanwell HLG-150H (2kpl) Liitäntälaitteen elinikä (h) h h h h Ohjaustapa On/Off On/Off On/Off On/Off Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Virta 2,65A 4,17A 2,65A 4,17A Nimellisteho 100W 150W 200W 300W Tehokerroin 0,95 0,95 0,95 0,95 Ketjutettavuus Ei Ei Ei Ei d3 d4 d5 d6 d7 d1 100W 150W 200W 300W D1 243,0 243,0 438,0 438,0 D2 38,0 38,0 38,0 38,0 D3 62,7 62,7 89,4 89,4 D4 58,8 58,8 129,3 129,3 D ,0 59,0 D6 24,9 24,9 24,9 24,9 D7 12,2 12,2 12,2 12,2 AREA 100W AREA 150W AREA 200W AREA 300W 91

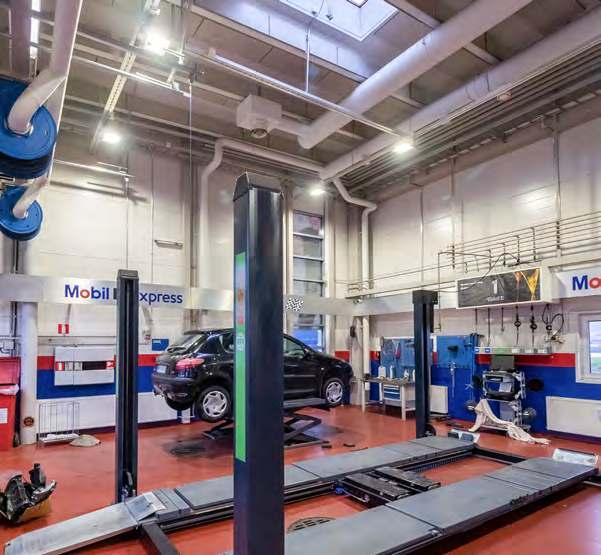

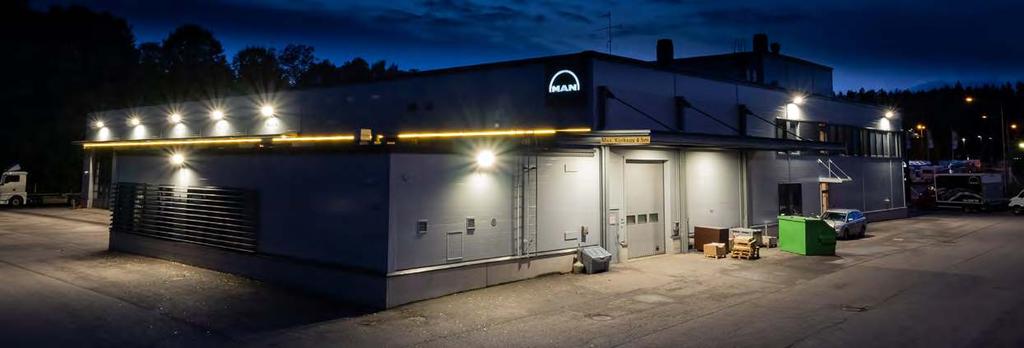

92 JUPITER Jupiter -valonheitin sopii loistavasti teollisuustiloihin tai ulkovalaistukseen. Tämä näppärän kokoinen ja rakenteeltaan kevyt valaisin on helppo asentaa ja tarvittaessa siirtää. Jupiterilla on D-merkintä sekä IP65- sekä IK08-luokitukset. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Maatalous» Varastot D 92

93 d2 d5 d6 d3 d2 Yleiset Jupiter 20W Jupiter 50W Jupiter 80W Tuotekoodi 67TE385N020R 67TE385N050R 67TE385N080R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Mitat & Asennustavat Pituus 190mm 266mm 300mm Leveys 152mm 220mm 245mm Korkeus 40mm 50mm 55mm Paino 1,2kg 2,4kg 3,5kg Asennustavat Ripakiinnitys d1 d4 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Musta Alumiini Lasi Värilämpötila laskennallinen 140lm/W 2800lm 140lm/W 7000lm 140lm/W lm ulostuleva 125lm/W 2500lm 125lm/W 6250lm 125lm/W lm Värintoisto 70 Häikäisy (UGR) 25 MacAdam SDCM 5 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B50 Syttymiskertoja Optiikka Valaisukulma 100 Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila IP65 IK08 Kyllä I -30 C - +45ºC Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Sisäinen Sisäinen Sisäinen Liitäntälaitteen elinikä (h) h h h Ohjaustapa Ei Ei Ei Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Nimellisteho 20W 50W 80W Tehokerroin 0,90 0,90 0,90 Ketjutettavuus Ei Ei Ei D1 D2 D3 D4 D5 D6 20W 190,0 90,0 40,0 41,0 152,0 169,0 50W 266,0 102,0 50,0 50,0 220,0 240,0 80W 300,0 157,0 55,0 79,0 245,0 267,0 d1 d5 d6 d3 d4 D1 D2 D3 D4 D5 D6 150W 221,0 29,8 61,3 49,2 13,5 35,0 300W 227,0 29,8 64,3 81,4 13,5 35,0 450W 253,4 40,0 51,8 74,9 13,5 35,0 JUPITER 20W JUPITER 50W JUPITER 80W 93

94 SATURNUS Pitkällä käyttöiällä ja erinomaisilla ominaisuuksilla varustetut Saturnus -valaisimet ovat sekä sisä- että ulkotiloihin erinomaisesti soveltuvia teollisuusvalaisimia, jotka valaisevat tehokkaasti isompiakin alueita. D-merkintä ja IP65-luokitus takaavat sen, että valaisimet kestävät vaihtuvissakin olosuhteissa. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Urheilutilat» Maatalous» Varastot D 94

95 d2 d5 d6 d3 d2 Yleiset Saturnus 100W Saturnus 150W Saturnus 200W Tuotekoodi 67TE385N100R 67TE385N150R 67TE385N200R Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Lisätietoja Saatavilla 1-10V ohjaustavalla Mitat & Asennustavat Pituus 345mm 365mm 400mm Leveys 295mm 330mm 360mm Korkeus 60mm 60mm 60mm Paino 4,6kg 5,2kg 6,8kg Asennustavat Ripakiinnitys d1 d4 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Musta Alumiini Lasi Värilämpötila laskennallinen 140lm/W lm 140lm/W lm 140lm/W lm ulostuleva 125lm/W lm 125lm/W lm 125lm/W lm Värintoisto 70 Häikäisy (UGR) 25 MacAdam SDCM 5 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B20 Syttymiskertoja D1 D2 D3 D4 D5 D6 100W 345,0 144,0 60,0 81,0 295,0 320,0 150W 365,0 196,0 60,0 94,0 330,0 356,8 200W 400,0 196,0 60,0 110,0 360,0 376,0 Optiikka Valaisukulma 100 d1 d5 d6 Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Philips Xitanium 100W IP65 IK08 Kyllä I -30 C - +45ºC Philips Xitanium 150W Philips Xitanium DIM 250W Liitäntälaitteen elinikä (h) h h h Ohjaustapa On/Off On/Off On/Off Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Virta 0,50A 1,05A 1,20A Nimellisteho 100W 150W 200W Tehokerroin 0,95 0,98 0,95 Ketjutettavuus Ei Ei Ei d3 d4 D1 D2 D3 D4 D5 D6 100W 305,4 40,0 78,0 74,7 13,4 34,6 150W 340,0 40,0 95,1 74,9 13,4 34,8 200W 367,0 40,0 118,5 65,0 12,6 44,1 SATURNUS 100W SATURNUS 150W SATURNUS 200W 95

96 MODUULIVALAISIN Moduulivalaisinvalikoima tarjoaa erinomaisen teollisuusvalaisinratkaisun, joka kestää vuodesta toiseen olosuhteista riippumatta ovathan ne olleet jo vuosia käytössä esimerkiksi biohajottamon sataprosenttisessa kosteudessa sekä jatkuvassa ammoniakkihöyryssäkin. Moduulivalaisimia on saatavilla eri tehoisina ja niillä on IP67- ja IK08-luokitukset sekä ne ovat korroosiotestattuja. Tälle tuoteperheelle on valittavissa useita eri ohjaus- ja asennustapoja. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Biohajottamot 96

97 ESIMERKKIKOKOONPANO Katso lisää seuraavalta sivulta. Yleiset Moduulivalaisin 100W Moduulivalaisin 150W Moduulivalaisin 200W Moduulivalaisin 250W Moduulivalaisin 300W Moduulivalaisin 350W Tuotekoodi 27TE397N100Q 27TE397N150Q 27TE397N200Q 27TE397N250Q 27TE397N300Q 27TE397N350Q Sähkönumero Tuotetakuu 7 vuotta Saatavuus Tilaustuote Lisätietoja Mitat & Asennustavat Pituus 430mm 510mm 590mm 670mm 750mm 830mm Leveys 340mm 340mm 340mm 340mm 340mm 340mm Korkeus 335mm 335mm 335mm 475mm 475mm 475mm Paino 6,4kg 7,4kg 8,3kg 11,1kg 12,5kg 13,7kg Asennustavat Useita asennustapoja Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Musta Alumiini Muovi (PC) Värilämpötila laskennallinen 160lm/W lm 160lm/W lm 160lm/W lm 160lm/W lm 160lm/W lm 160lm/W lm ulostuleva 156lm/W lm 156lm/W lm 156lm/W lm 156lm/W lm 156lm/W lm 156lm/W lm Värintoisto 70 MacAdam SDCM 7 LED, kiinteä LED-elinikä h LED-elinikä LxBx L70B10 Optiikka Valaisukulma Saatavilla 12, 25, 40, 60, 90 & 125 Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila IP67 IK08 Ei I -40 C - +50ºC Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite Inventronics EBD Inventronics EBD Inventronics EBD Inventronics EBD Inventronics EBD Inventronics EBD Liitäntälaitteen elinikä (h) h h h h h h Ohjaustapa On/Off On/Off On/Off On/Off On/Off On/Off Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Nimellisteho 100W 150W 200W 250W 250W 250W Tehokerroin 0,95 0,95 0,95 0,95 0,95 0,95 Ketjutettavuus Ei Ei Ei Ei Ei Ei 97

98 MODUULIVALAISIN & Moduuli Valaisinmoduuli M1/M2 - sarja M8 - sarja M16 - sarja Valaisinmoduulin teho 40W 50W 60W 40W 50W 60W 40W 50W 60W Vakiovirta 700mA 860mA 1050mA 700mA 860mA 1050mA 700mA 860mA 1050mA laskennallinen 110lm/W 5500lm 105lm/W 5250lm 100lm/W 6000lm 130lm/W 5200lm 125lm/W 6250lm 117lm/W 7020lm 158lm/W 6320lm 152lm/W 7600lm 145lm/W 8700lm Värintoisto Värilämpötila K 6000K Symmetrinen Avauskulma Asymmetrinen 40 x x x 40 98

99 Hr h L Valaisinrunko Valaisinmoduulien määrä Teho laskennallinen 40W 50W 60W 80W 100W 120W 120W 150W 180W 160W 200W 240W 110lm/W - 158lm/W 105lm/W - 152lm/W 100lm/W - 145lm/W Pituus (L) 350mm 430mm 510mm 590mm 670mm 750mm 830mm Leveys (W) 330mm 330mm 330mm 330mm 330mm 330mm 330mm Korkeus (h) 90mm 90mm 90mm 90mm 90mm 90mm 90mm Rungon väri Ohjaus Musta Harmaa Valkoinen 200W 250W 300W 240W 300W 360W 280W 350W 420W Ohjaustavat On/Off 1-10V DALI W Kiinnitys Ripakiinnitys Kiinnitystavat Valaisinpylväskiinnitys Pintakiinnitys 99

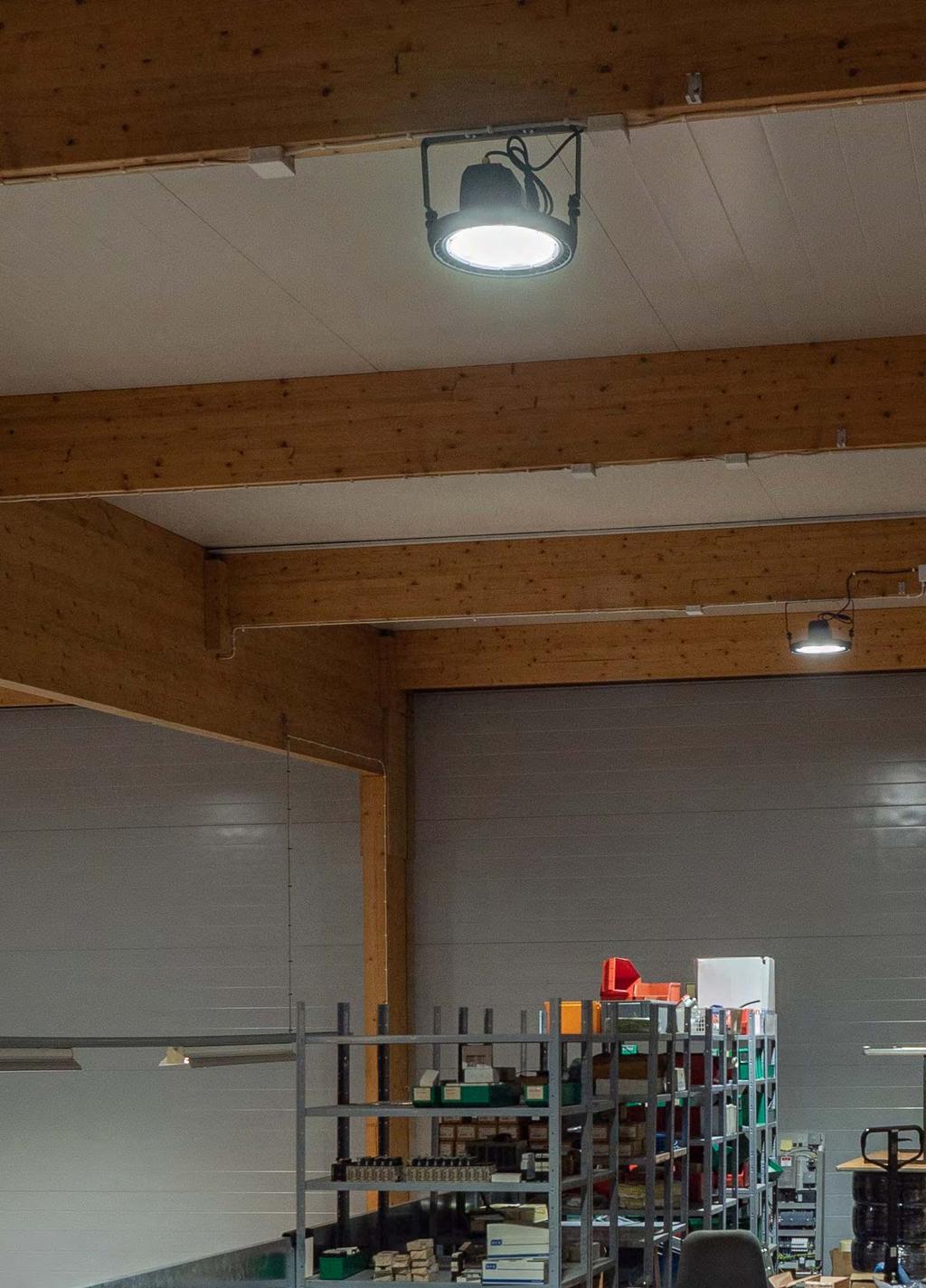

100 NOVA Nova -valaisimet ovat pitkällä käyttöiällä, korkeilla luokituksilla sekä erinomaisilla ominaisuuksilla varustettuja teollisuusvalaisimia sekä sisä- että ulkotiloihin. Valaisimien käyttöikä on jopa h, ja sen valonalenema tunnin jälkeen on vain alle 2 %. Nova -sarjalla on D-merkintä sekä IP65- ja IK10-luokitukset. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus D 100

101 20,2 d2 d10 d4 d5 d3 d2 Yleiset Nova 310W Nova 420W Nova 520W Tuotekoodi 79TE395N310R 79TE395N420R 79TE395N520R Sähkönumero Tuotetakuu 7 vuotta Saatavuus Tilaustuote Lisätietoja Saatavilla 1-10V ja DALI -ohjaustavalla Mitat & Asennustavat Pituus 600mm 600mm 600mm Leveys 410mm 507mm 604mm Korkeus 105mm 105mm 105mm Paino 17,5kg 21,0kg 23,0kg Asennustavat Ripakiinnitys d1 Materiaalit & Värit Väri Runkomateriaali Optiikan materiaali Hopea Alumiini Muovi (PC) Värilämpötila laskennallinen 140lm/W lm 140lm/W lm 140lm/W lm ulostuleva 114lm/W lm 114lm/W lm 114lm/W lm Värintoisto 80 Häikäisy (UGR) 19 MacAdam SDCM 3 LED, kiinteä LED-elinikä (L70B10) h LED-elinikä (L80B10) h LED-elinikä (L90B10) h Optiikka Valaisukulma Saatavilla 15, 30, 60 & 135 Kotelointi IP-luokka IK-luokka D-merkintä Suojausluokitus Käyttölämpötila IP65 IK10 Kyllä I -40 C C D1 D2 D3 D4 D5 310W 600,0 384,8 105,0 354,0 407,3 420W 600,0 381,5 105,0 451,0 505,3 520W 600,0 378,8 105,0 547,0 600,7 d1 Liitäntälaite: sähkötekniset tiedot & kytkentä Liitäntälaite Philips Xitanium 150W Philips Xitanium 150W & 250W Philips Xitanium 250W Liitäntälaitteen elinikä (h) h h h Ohjaustapa On/Off On/Off On/Off Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Virta 1,05A 2,25A 1,20A Nimellisteho 310W 310W 310W Tehokerroin 0,98 0,98 0,98 Ketjutettavuus Ei Ei Ei d3 d7 d4 d8 A 44,0 d5 A d9 d6 D1 D2 D3 D4 D5 310W 402,0 60,0 83,6 117,4 120,2 420W 500,0 60,0 78,9 167,0 167,0 520W 595,4 60,0 81,9 215,8 221,9 D6 D7 D8 D9 D10 310W 80,8 23, ,0 420W 87,2 23,0 100,0 67,0 23,0 520W 75,8 23,0 99,9 122,0 36,0 101

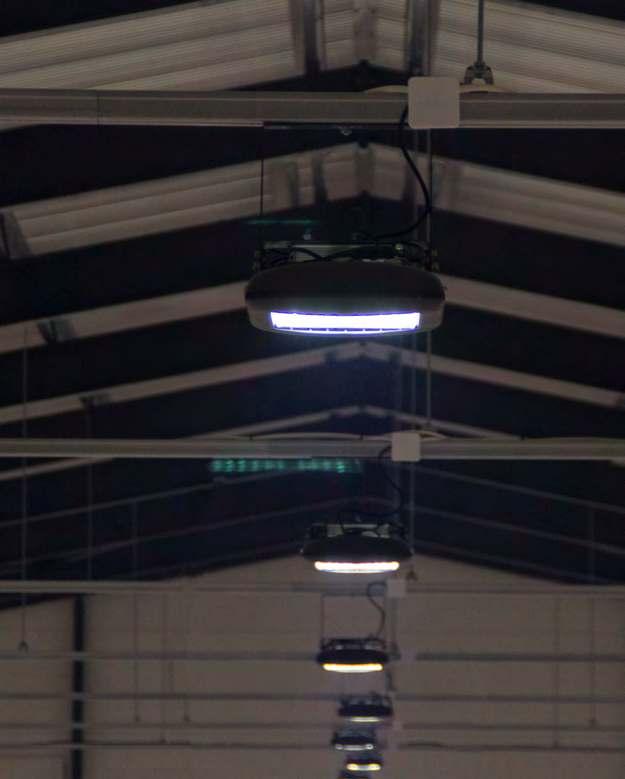

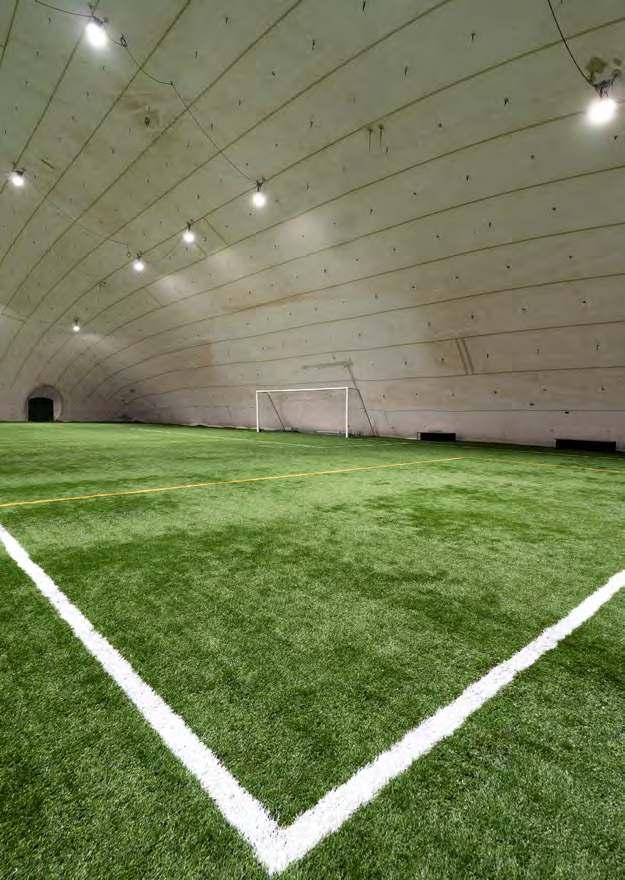

102 UFO Ufo muistuttaa nimensä mukaisesti lentävää lautasta. Sen laaja valokeila takaa tasaisen ja tehokkaan valaistusratkaisun niin suuriin teollisuushalleihin kuin esimerkiksi varastoihinkin. Valaisimen asennukseen saatavilla erikseen tilattava asennusripa. Suunniteltu käytettäväksi:» Teollisuusvalaistus» Ulkovalaistus» Varastot» Urheiluhallit D 102

103 UFO Ufosta on kolme eri tehovaihtoehtoa: 100W, 150W sekä 200W. Valaisimen asennukseen saatavilla erikseen tilattava asennusripa. Ufo on erikseen tilattavissa myös 1-10V ja DALI -virtalähteellä. Ufojen värilämpötila on. 103

104 Yleiset UFO 100W UFO 100W DALI UFO 150W UFO 150W DALI UFO 200W UFO 200W DALI Tuotekoodi 67HV385N100X 67HV385N100XDA 67HV385N150X 67HV385N150XDA 67HV385N200X 67HV385N200XDA Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Tilaustuote Varastotuote Tilaustuote Varastotuote Tilaustuote Lisätietoja Saatavilla 1-10V ohjaustavalla Saatavilla 1-10V ohjaustavalla Saatavilla 1-10V ohjaustavalla Mitat & Asennustavat Pituus 296mm 296mm 339mm Leveys 204mm 204mm 233mm Korkeus 137mm 173mm 166mm Paino 3,2kg 3,5kg 4,5kg Asennustavat Ripustus- ja pinta-asennus Ripustus- ja pinta-asennus Ripustus- ja pinta-asennus Materiaalit & Värit Väri Musta Musta Musta Runkomateriaali Alumiini Alumiini Alumiini Optiikan materiaali Muovi (PC) Muovi (PC) Muovi (PC) Värilämpötila laskennallinen ulostuleva 150lm/W lm 143lm/W lm 150lm/W lm 143lm/W lm 150lm/W lm 143lm/W lm Värintoisto Häikäisy (UGR) MacAdam SDCM LED, kiinteä LED, kiinteä LED, kiinteä LED-elinikä h h h LED-elinikä LxBx L70B20 L70B20 L70B20 Syttymiskertoja Optiikka Valaisukulma Lisätietoja Tilattavissa 60 & 100 Tilattavissa 60 & 100 Tilattavissa 60 & 100 Kotelointi IP-luokka IP65 IP65 IP65 IK-luokka IK10 IK10 IK10 D-merkintä Kyllä Kyllä Kyllä Suojausluokitus I I I Käyttölämpötila -30 C C -30 C C -30 C C Valaisin: sähkötekniset tiedot & kytkentä Liitäntälaite Philips Xitanium 100W Mean Well ELG-100-C Philips Xitanium 150W Mean Well ELG-150-C Philips Xitanium DIM 250W Mean Well ELG-200-C Liitäntälaitteen elinikä (h) h h h h h h Ohjaustapa On/Off DALI On/Off DALI On/Off DALI Kytkentätapa Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Liitäntäkaapeli (1,0m) Jännite 230V AC /50Hz Virta 0,50A 0,60A 1,05A 0,90A 1,20A 1,00A Nimellisteho 100W 100W 150W 150W 200W 200W Tehokerroin 0,95 0,95 0,98 0,95 0,95 0,95 Himmennysalue - 8% - 100% ( ) - 8% - 100% ( ) - 8% - 100% ( ) Ketjutettavuus Ei Ei Ei Ei Ei Ei 104

105 d1 d5 d2 d2 d3 d3 35,0 11,8 35,0 11,8 Tarvikkeet Kytkentärasia IP68 UFO 100W UFO 150W UFO 200W Kiinnitysripa UFO 100W UFO 150W Kiinnitysripa UFO 200W Suojakupu, muovi UFO 100W UFO 150W Suojakupu, alumiini UFO 100W UFO 150W Suojakupu, muovi UFO 200W Suojakupu, alumiini UFO 200W Verkkosuoja UFO 100W UFO 150W Verkkosuoja UFO 200W Tuotekoodi 09TAIP68M20 67TAUFO1 67TAUFO2 67TAUFO3 67TAUFO4 67TAUFO5 67TAUFO6 67TAUFO8 67TAUFO9 Sähkönumero Tuotetakuu 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta 5 vuotta Saatavuus Varastotuote Varastotuote Varastotuote Tilaustuote Tilaustuote Tilaustuote Tilaustuote Tilaustuote Tilaustuote Pituus / Halkaisija 136mm 324,30mm 363,50mm 410mm 410mm 410mm 410mm - - Leveys 140mm 35mm 35mm Korkeus 40mm 270mm 270mm 110mm 120mm 130mm 151mm - - Runkomateriaali Muovi Alumiini Alumiini Muovi (PC) Alumiini Muovi (PC) Alumiini - - Kiinnitysripa Ufo 100W/150W Kiinnitysripa Ufo 200W 363,5 324,3 64,2 44,8 64,2 44,8 Koukkukiinnitys Ripakiinnitys d4 d1 d1 D1 D2 D3 100W 296,0 114,0 188,0 150W 296,0 114,0 188,0 200W 340,0 143,0 217,0 D1 D2 D3 D4 100W 296,0 137,0 270,0 324,0 150W 296,0 137,0 270,0 324,0 200W 340,0 166,0 270,0 363,5 d3 d4 Ripa d6 d2 D1 D2 D3 D4 D5 D6 100W 35,0 324,0 98,0 64,2 12,8 44,8 150W 35,0 324,0 98,0 64,2 12,8 44,8 200W 35,0 363,5 117,6 64,2 12,8 44,8 105
