1 KORIKUL JETIN - ASTIAN PESU KONEET

2 AX 161 EL AX 161 EL Mitat mm (l x s x k) 1080 x 720 x 1375/2010 Tunnelin mitat mm (l x k) 510 x 400 Korit / tunti (2) 70 / 100 Lautaset / tunti (2) 1260 / 1800 Ottoteho k 25,7 Jännite Energiankulutus (55ºC vesi) 22,4 kh Kuljettimen moottori 0,18 k Kuljettimen alennusvaihde 1 : 80 Syöttöveden paine kpa min/max 150 / 400 Koneen paino kg 230 Kuljetuspakkauksen paino kg 95 Pesu Pesupumppu k 1,75 k Pesupumpun tuotto I/min 500 Pesupaine kpa 0,45 Säiliön tilavuus I 80 Lämmitys k / kg/h 9 / Pesuvarret Ylä/ala 3 / 2 Pesulämpötila ºC 55 Huuhtelu Boilerin tilavuus I 10 Lämmittimen ottoteho k / kg/h 12 Huuhtelulämpötila ºC 85 Veden kulutus 0,8 l/h 250 kpa Huuhtelusuuttimet kpl 6 Vakiovarusteet Lautaskori kpl 2 Yleiskori kpl 1 Ruokailuvälinekori kpl 1 Uusi, pieneen tilaan mahtuva tehokas korikuljetinastianpesukone. Eristetty kuori pitää koneen käyntiäänen ja pintalämpötilan alhaisena. Pienet ulkomitat säästävät arvokasta tilaa keittiössä. Uusi malli, joka korvaa mallit AX 151/160/210. Maahantuonti ja markkinointi RESTHOT VP-Service Oy PL KLAUKKALA Puh: (09) Fax: (09) resthot@resthot.fi

3 Ominaisuudet: Kompakti rakenne, mahtuu pieneen tilaan Elektroninen käyttöpaneeli Digitaalinen termostaatti, tarkka lämmönsäätö ja vähäinen lämmönhukka Automaattiajastin Monikielinen ongelmaraportointi Kaksinopeuksinen Taloudellinen, tehokas pesu- ja huuhtelujärjestelmä Paineenalennusventtiili, jossa siivilä ja veden käyttöohjain. Kaksikuoriset, eristetyt, vastapainotetut luukut, joissa putoa misenesto. Luukkujen jouset rakenteiden sisällä, ei takertumisvaaraa Eristetty kaksikuorinen takaseinä Kaksoisvetojärjestelmä, estää korien putoamisen kuljettimelta Käyttöpaneeli hyvällä työskentelykorkeudella Veden paluunestoventtiili Puhdistaminen ja hygienia Muottipuristettu, saumaton säiliö, pyöristetyt kulmat, helppo pitää puhtaana. Itsepuhdistuvat pystyasentoiset pumput Helposti irrotettavat ja puhdistettavat pesu- ja huuhteluvarret Pikaliittimillä varustetut pesuvarret, itsepuhdistuvat suuttimet ruostumatonta terästä Valettu säiliön siivilä Säiliössä kaksinkertainen siivilä roskankeruujärjestelmällä ja pumppusiivilällä. AX 161 EL LISÄVARUSTEET KUIVAIN 6-k Mitat (l x s x k) mm 500x645x395 Lämmitysvastus k 6 Puhaltimen moottori k 0,55 Ilmantarve m 3 /h 750 Paine Pa 800 Melutaso (1 m ) db (A) 70 Ilman nopeus m/s 9,3 Nettopaino Kg 55 LÄMMÖNVAIHDIN HR Mitat (l x s x k) mm 300x645x250 Puhaltimen moottori k 0,18 Lämmönvaihtimen pinta-ala m 2 5 Veden kulutus lt/h 250 Ilmantarve m 3 /h 330 Tuloveden lämpö C min. +15 Lämmön talteenotto k 6 Nettopaino Kg 30 HÖYRYNKONDENSOIJA CV Mitat (l x s x k) mm 300x645x250 Puhaltimen moottori k 0,18 Lämmönvaihtimen pinta-ala m 2 5 Veden kulutus l/min 2 5 Ilmantarve m 3 /h 330 Ottoveden lämpö C 10 Absoluuttinen kosteus (max) g / ilmakilo 21 Suhteellinen kosteus % 70 Kondenssivesi l/min 0,51 Poistoilman lämpö C 23 Poistoilman kosteuden lasku % 82 Kastepiste C 21 Nettopaino Kg 30

4

5 DIHR AX151 pesukone on monipuolinen ratkaisu erilaisiin pesutarpeisiin. Koneen voi asentaa toimimaan vasen- tai oikeakätisesti. Myös lisävarusteet voi kiinnittää koneen kummalle puolelle tahansa. Helppo muunneltavuus tarkoittaa nopeita toimituksia, koska sopivan kokoonpanon eri kohteisiin voi toimittaa pienestä määrästä varastonimikkeitä.

6 Räätälöity pesuratkaisu

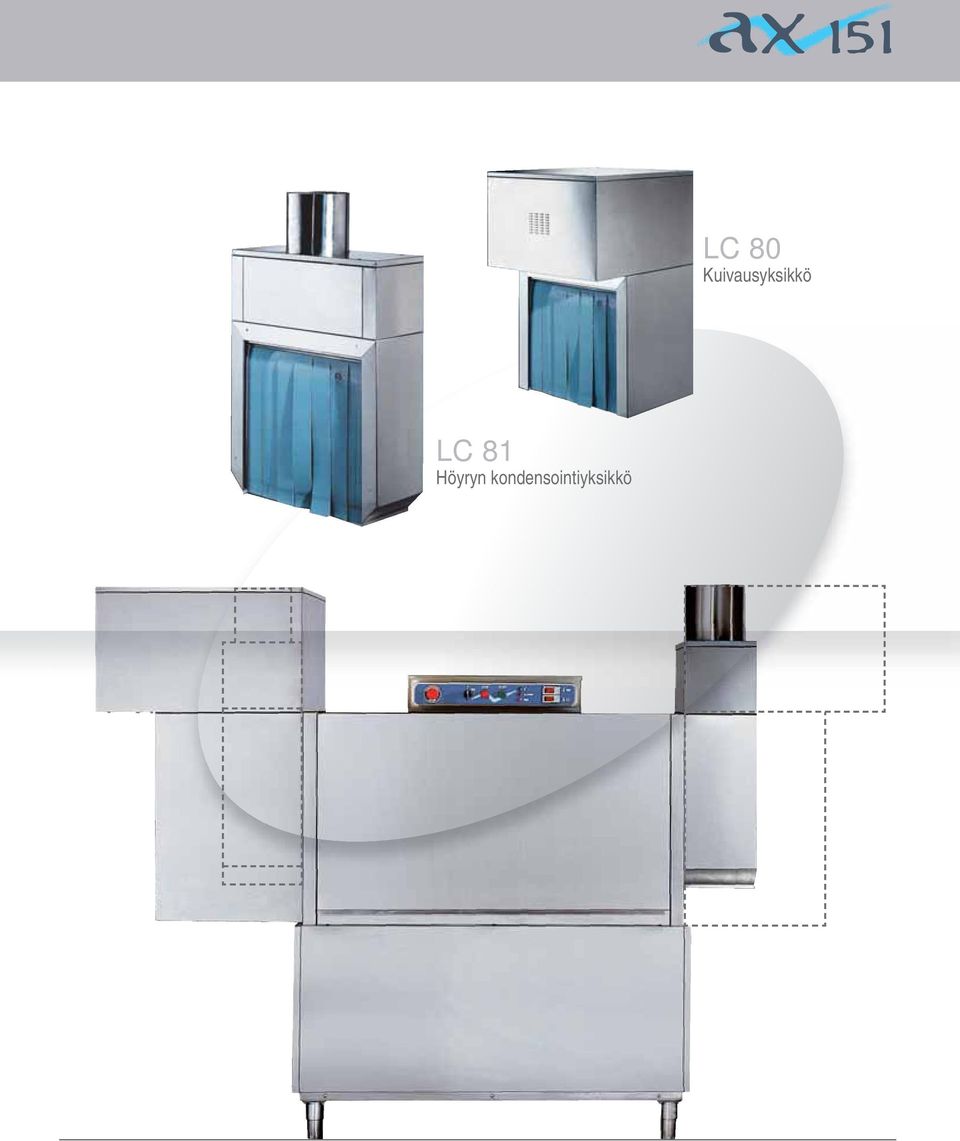

7 LC 81 Höyryn kondensointiyksikkö LC 80 Kuivausyksikkö

8 AX 160 R AX 210 R 1800 AX 160, AX 210 Pesu- ja huuhteluyksikkö AX 220 RRR 1800 AX 220 Tehopesu- ja kaksoishuuhteluyksikkö

9 AX 160 AX

10 AX R P AX RR P AX Tehostettu esipesu/pesu- ja huuhteluyksikkö AX 250 2R 2000 AX 250 Tehopesu- ja kaksoishuuhteluyksikkö

11 AX AX 250

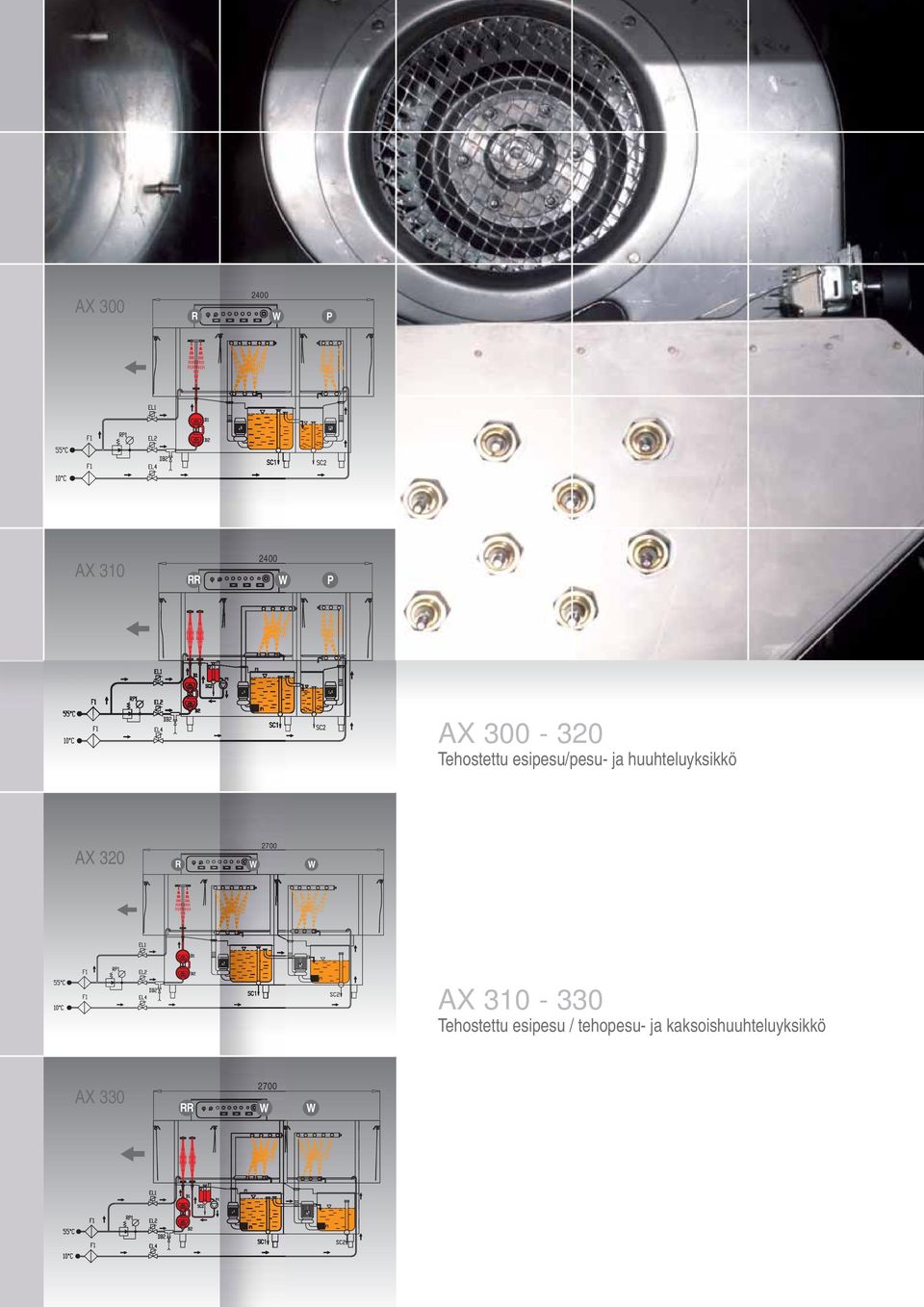

12 2400 AX 300 R P 2400 AX 310 RR R P AX Tehostettu esipesu/pesu- ja huuhteluyksikkö AX R AX Tehostettu esipesu / tehopesu- ja kaksoishuuhteluyksikkö AX RR R

13 AX AX 300LC - 310LC

14 AX R P AX Tehostettu esipesu / tehopesu- ja kaksoishuuhteluyksikkö AX R

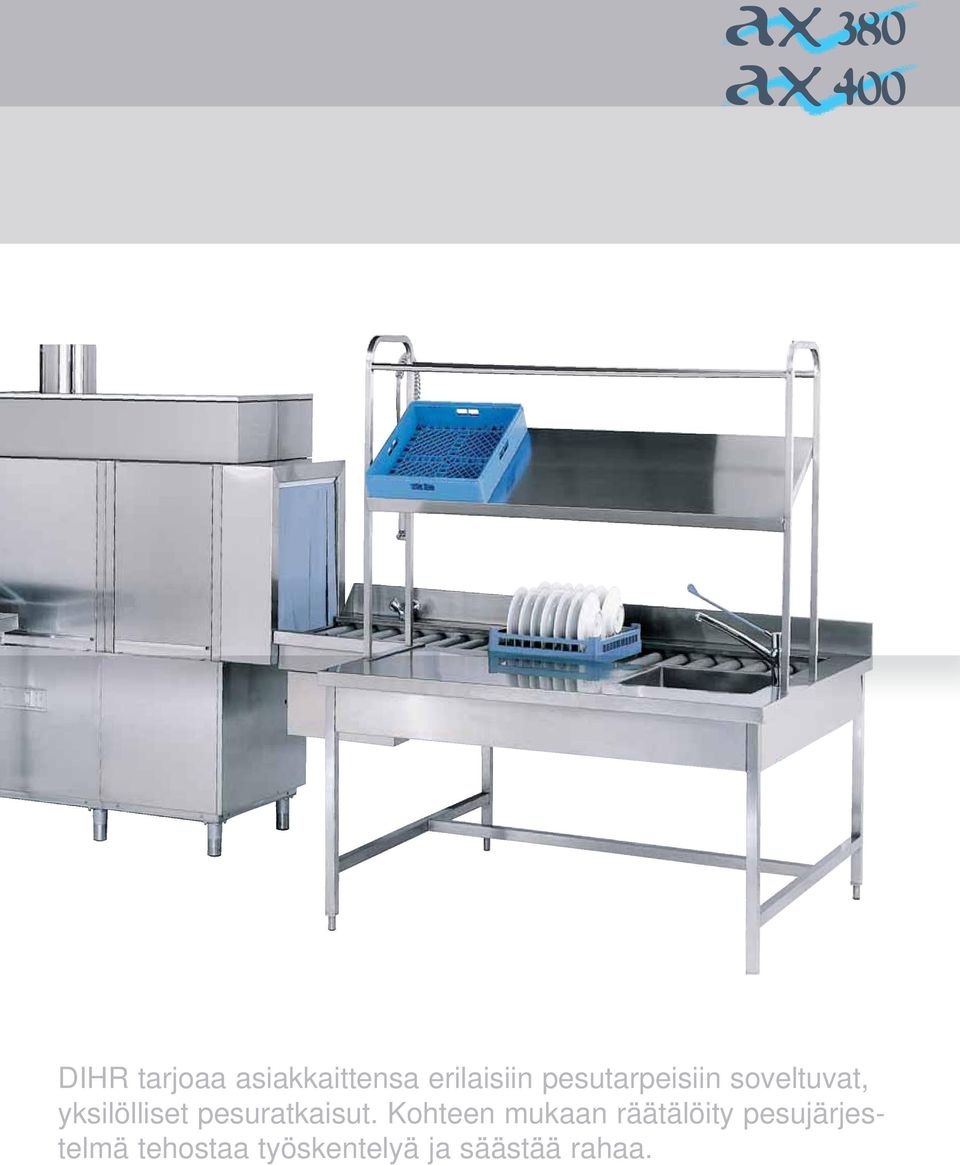

15 DIHR tarjoaa asiakkaittensa erilaisiin pesutarpeisiin soveltuvat, yksilölliset pesuratkaisut. Kohteen mukaan räätälöity pesujärjestelmä tehostaa työskentelyä ja säästää rahaa.

16 AX moduulit 1 Esipesu 2 Ensimmäinen pesu 3 Tehopesu 4 Höyryn kondensointi ja energian talteenotto 5 Tehostettu esihuuhtelu 6 Loppuhuuhtelu 7 Kuivaus

17

18 AX RR P AX R P AX Tehostettu esipesu / kaksoistehopesu / kaksoishuuhteluyksikkö

19

20 HACCP-seurantaohjelmisto. Tilauksesta on saatavissa myös seuranta- ja tallennusohjelmisto pesutiedon hallintaan. DIHR kuivausjärjestelmä, voimakas kuumailmapuhallus takaa astioiden kuivumisen. Kaksoisvetojärjestelmä varmistaa korien pysymisen radalla pesun aikana. Lämpöeristetyt boilerit AISI 316-ruostumatonta terästä. Eristys minimoi lämpöhukan ja korkealaatuinen materiaali tekee boilerista pitkäikäisen.

21 Eristetyt kaksikuoriset ovet. Ovissa on käyttöä keventävät vastapainot ja putoamisen estävä turvalaite. Pikaliittimillä kiinnitettävät pesuvarret, itsepuhdistuvat koverat suuttimet. Varsissa virtaussäädin. Pesusäiliöt ruostumatonta AISI 316-terästä. Saumattomat, pyöreäkulmaiset säiliöt on helppo pitää puhtaina. Ylivuotoputken avulla säiliöt saa tyhjennettyä kokonaan ilman irrottamista. Kaksinopeuksinen vetojärjestelmä sisäänrakennetulla kytkimellä. Tilauksesta saatavissa säädettävä invertteri nopeuden säätämiseen halutuksi.

22 Kattopuhallin on suunniteltu poistamaan kosteus tehokkaasti kaikilta pinnoilta. Kosteudenkondensoija kuivaa poistoilman, suositellaan erityisesti paikkoihin, jossa ei ole tehokasta ilmanvaihtoa. Tehokkaat itsepuhdistuvat pystyasentoiset pesupumput. Muottiinpuristettu saumaton esihuuhtelusäiliö. Säiliö on suunniteltu pitämään lämpöhukan mahdollisimman pienenä ja takaamaan riittävän korkean kaksoishuuhtelun lämpötilan. Esihuuhtelu- ja huuhtelusuuttimet ruostumatonta terästä.

23 HIDAS NOPEA DIN standardi määrittelee pestävän kohteen bakteerikuormasta riippuvan pesuaineen minimikontaktiajan (kts. kaavio). Kontaktiaika (sek.) DIN Erittäin likainen Tavallinen a Kevyt lika Tarjottimet Pölyn poisto Lautasta /tunti STANDARD system 360 lt/h 360 lt/h 360 lt/h DDSS system 360 lt/h PESUAINE 300 lt/h 60 lt/h 60 lt/h 360 lt/h Lisävarusteena saatava DDSSjärjestelmä ohjaa osan huuhteluvedestä esipesusäiliöön vähentäen pesuainetarvetta varsinaisessa pesussa. PESUAINE 360 lt/h

24 TR98 lämmönvaihdin, TR99 lämmönvaihdin lämpö pum pulla. Lämmönvaihtimen avulla koneita voi käyttää kylmällä vedellä (ensimmäinen pesu on kuitenkin ajettava kuumalla vedellä). Lämmönvaihdin kerää talteen muuten hukkaan menevän huuhtelu- ja pesuveden lämmön lämmittäen kylmän sisään tulo veden n. 45ºC-asteiseksi (TR98 ) tai 65ºC-asteiseksi (TR99). Energiaa säästyy mallissa TR98 n. 12k, mallissa TR99 n. 20k.

25 Lisävarusteet Kuivain Kuivain moottoroidulla 90º siirtoradalla Kuivain Kuivain moottoroidulla 180º siirtoradalla Höyryn kondensoija Lämmönvaihdin Kulmaesipesumoduuli Lämmönvaihdin lämpöpumpulla

26

27 DIHR toimittaa täydelliset, asiakkaan tarpeiden mukaan räätälöidyt, asiakkaan tiloihin sovitetut laitteistot. Edistykselliset pesuratkaisut tehostavat astioden käsittelyä ja takaavat korkean työtehon.

28 OMINAISUUDET AX 151 AX 160 AX 210 AX 220 AX 230 AX 240 AX 250 Korit / tunti (1)(2) DIN /110 80/110 87/130 90/ /143 Sähköliitäntä Esipesu Esipesupumppu k / / / / / / / Esipesupumpun tuotto I/min / / / / / Säiliön tilavuus I / / / / / / / 1. pesu Pesupumppu k / / / / / / / Pesupumpun tuotto I/min / / / / / / / Säiliön tilavuus I / / / / / / / Lämmitys k / kg/h / / / / / / / Tehopesu Pesupumppu k 1,5 1,5 2 1,5 1,5 2 2 Pesupumpun tuotto I/min Säiliön tilavuus I Lämmitys k kg/h 12 / / / 19 9 /15 12 / 19 9 / / 19 Huuhtelu Vedenkulutus I/hr / 370 / / Lämmittimen ottoteho k / kg/h 12 / / / 19 / 18 / 31 / / Boilerin tilavuus I / 2x10 / 14 / / Kaksoishuuhtelu Vedenkulutus (3) I/hr / / / 245 / Lämmittimen ottoteho k / kg/h / / / 12 / 19 / 14 / 24,5 18 / 30 Boilerin tilavuus l / / / 10 / 14 / 2x10 / 14 2x10 / 14 Säiliön tilavuus l / / / 3 / 3 10 Huuhtelupumppu k / / / 0,2 / 0,2 0,2 Huuhtelupumpun tuotto I/min / / / 80 / Hihnan moottori k 0,18 0,18 0,22 0,22 0,22 0,22 0,22 Vedenpaine kpa Höyrynkulutus (4) kg/h 0 / 40 0 / 40 0 / 45 0 / 34 0 / 50 0 / 40 0 / 49 Lisävarusteet KUIVAIN LC80 LC90 LC90 LC90 LC90 LC90 LC90/2 Pituus mm Puhallin k 0,55 0,75 0,75 0,75 0,75 0,75 0,75 Ilmamäärä m 3 /h Lämmitin kw / kg/h 6 / 0 6 / 23 6 / 23 6 / 23 6 / 23 6 / / 23 HÖYRYN KONDENSOIJA Ottoteho k 0,18 0,18 0,18 0,18 0,18 0,18 0,18 Ilmamäärä m 3 /h LÄMMÖNVAIHDIN (5) Ottoteho k / / / 0,18 / 0,18 0,18 Ilmamäärä m 3 /h / / / 350 / (1) Syöttövesi 55ºC (15ºC vedelle lisätehotarve 12 k) (2) Korin koko 500 x 500 mm, vapaa korkeus 400mm Laitteita kehitetään jatkuvasti, joten muutokset tiedoissa ovat mahdollisia.

29 AX 300 AX 310 sähköhöyry AX 320 AX 330 AX 380 AX 400 AX 440 AX 510 AX / / / / / / / / /306 1,1 1, ,1 2 1,1 1,1 1, / / / / / / / / / / / / / / / / / / 6/10 9/15 9/15 2 1, / / / / / / / / / / 470 / / / / / / 9+12 / 38 / 2x12 / 38 / / / / / / 2x10 / 14 / 2 x 10 / 14 / / / / / / / 360 / / 18 / 30 / 21 / 34,5 18 / 29,5 18 / 29,5 2x12 / / 34,5 2x12 / 42 / 2x10 / 14 / 2x10 / 14 2x10 / 14 2x10 / 14 2x10 / 14 2x10 / 14 2x10 / 14 / 3 / / 0,2 / 0,2 0,2 0,2 0,2 0,2 0,2 / 80 / ,22 0,22 0,22 0,22 0,22 0,22 0,22 0,22 0, / 5,7 0 / / 54,5 0 /48,5 0 / 48,5 0 / 71 0 / 68,5 0 / 76 LC90/2 LC90/2 LC90/2 LC90/2 LC90/2 LC90/900 LC90/900 LC90/900 LC90/ ,75 0,75 0,75 0,75 0,75 0,75 0,75 0,75 0, / / / / / / / / / 23 0,18 0,18 0,18 0,18 0,18 0,18 0,18 0,18 0, ,18 0,18 0,18 0,18 0,18 0,18 0,18 0,18 0, (3) 100 kpa - max dh 5,6 (4) 50 / 40 kpa (5) 12 k
