Käyttöopas Magneettitoiminen annostelupumppu Beta b BT4b ja BT5b

Koko: px
Aloita esitys sivulta:

Download "Käyttöopas Magneettitoiminen annostelupumppu Beta b BT4b ja BT5b"

Transkriptio

1 Käyttöopas Magneettitoiminen annostelupumppu Beta b BT4b ja BT5b Lue käyttöohjeet huolellisesti läpi ennen käyttöönottoa! Älä hävitä käyttöohjetta! Käyttäjä vastaa virheellisestä asennuksesta ja käytöstä johtuvista vahingoista! Oikeus teknisiin muutoksiin pidätetään! Osan nro Alkuperäinen käyttöohje (006/4/EY) BA BE /3 FI

2 Täydentävät ohjeet Täydentävät ohjeet Lue seuraavat täydentävät ohjeet! Kun olet tutustunut niihin, voit hyödyntää käyttöohjetta paremmin. Tekstissä ovat erityisesti korostettuina: Luettelot Kuva. : Lue! Käsittelyohjeet ð Käsittelyohjeiden tulokset Lisätiedot Lisätiedot sisältävät tärkeitä ohjeita laitteen oikeanlaisesta toiminnasta tai niissä on käyttöä helpottavia ohjeita. Turvallisuusohjeet Turvallisuusohjeet on merkitty kuvakkeilla - katso turvallisuutta käsittelevä luku. Laitekoodin ja sarjanumeron antaminen Anna tyyppikilvessä oleva laitekoodi ja sarjanumero aina, kun otat yhteyttä asiakaspalveluun tai kun tilaat varaosia. Näin laitteen tyyppi ja materiaalivaihtoehdot voidaan yksilöidä.

3 Sisällysluettelo Sisällysluettelo Laitekoodi... 5 Tietoja tästä pumpusta Turvallisuus Varastointi, kuljetus ja pakkauksesta purkaminen Laitteen yleiskatsaus ja ohjaimet Laitteen yleiskuvaus Ohjauslaitteet Pulssin ohjauskytkin Iskunpituuden säätönuppi Monitoimikytkin Toiminto- ja virhenäytöt Liitin "ulkoinen ohjaus" Liitin "pintakytkin" Toiminnan kuvaus Annostusyksikkö Käyttöyksikkö Tuottotiedot Itsenäinen kaasunpoisto Käyttötavat Toiminnot Rele Käyttötapojen, toimintojen ja häiriötilojen hierarkia Asennus Asennus, hydrauliikka Letkujohtojen asennus Ilman kaasunpoistoa olevien annostelupumppujen asennus Kaasunpoistolla varustettujen annostelupumppujen asennus Asennus annostelupumpuilla, joissa on itsenäinen kaasunpoisto (SEK-tyyppi) Perustavat asennusohjeet Sähköasennus Syöttöjännitteen liitäntä Liittimien kuvaus Liitin "ulkoinen ohjaus" Liitin "pintakytkin" Rele "Häiriönilmoitusreleen" lähtö (laitekoodi + 3) "Häiriönilmoitusreleen + ajastinreleen" lähtö (laitekoodi 4 + 5) Käyttöönotto... 3 Käyttö Manuaalisesti Tuottotiedot Toiminnot Ulkoinen kontakti Etäkäyttö Huolto Korjaaminen Venttiilien puhdistaminen Annostelukalvon vaihto

4 Sisällysluettelo 4 Toimintahäiriöiden poisto Virhe ilman virheilmoitusta Häiriöilmoitukset Varoitusilmoitukset Kaikki muut viat Käytöstä poistaminen Tekniset tiedot Tehotiedot Tarkkuudet Standardi-syöttöyksikkö Itsenäisesti kaasunpoistava syöttöyksikkö Viskositeetti Materiaalien tiedot Sähkötiedot Lämpötilat Ilmasto Suojausluokka ja suojausvaatimukset Yhteensopivuus Äänenpainetaso Lähetyksen paino Mittakaaviot Kaaviot annostelutehon säätöä varten Annostusyksiköiden räjäytyskuva Muut tilaustiedot EY-vaatimustenmukaisuusvakuutus koneille EY-vaatimustenmukaisuusvakuutus koneille Hakemisto

5 Laitekoodi Laitekoodi Mallisarja Beta b BT4 b BT5 b Tyypp i Tuottomäärä bar l/h , ,0 60 6, , , , , , , , ,0 03 3,00 Materiaalin annostuspää/venttiilit PP NP PV TT Polypropyleeni/PVDF. Itsenäisesti kaasunpoistava versio (SEK): Polypropyleeni/Polypropyleeni Akryylilasi/PVDF. Itsenäisesti kaasunpoistava versio (SEK): Akryylilasi/PVC PVDF/PVDF PTFE/PTFE SS Haponkestävä teräs.4404/.4404 Tiivisteiden/kalvon materiaali T E B S PTFE/PTFE-pinnoitettu EPDM/PTFE-pinnoitettu, itsenäisesti kaasunpoistava (SEK) vain PP:n ja NP:n yhteydessä FPM-B/PTFE -pinnoitettu, itsenäisesti kaasunpoistava (SEK) vain PP:n ja NP:n yhteydessä Kalvossa on lisäksi FPM-pinnoite silikaattipitoisia aineita varten Annostuspään versio 0 Ilman kaasunpoistoa, ilman venttiilijousta vain NP:lle, TT:lle, SS:lle ja tyypille 03 Ilman kaasunpoistoa, venttiilijousella vain NP:lle, TT:lle, SS:lle ja tyypille 03 Kaasunpoistolla, ilman venttiilijousta vain PP:lle, PV:lle, NP:lle, ei tyypille 03 3 Kaasunpoistolla, venttiilijousella vain PP:lle, PV:lle, NP:lle, ei tyypille 03 4 Versio suuriviskoosisille aineille vain PVT:lle, tyypit 604, 504, 0708, 008, 043, 073, 00, Itsenäisesti kaasunpoistava (SEK) vain PP:lle/NP:lle, ei tyypeille 000 ja 03 Hydrauliliitäntä 0 Standardiliitäntä teknisten tietojen mukaisesti 5 Liitäntä letkulle /6, vain painepuoli 9 Liitäntä letkulle 0/4, vain painepuoli 5

6 Laitekoodi Mallisarja Beta b Versio 0 Vakio Logo 0 ProMinent-logolla Sähköliitäntä U V ± 0 %, 50/60 Hz* Johto ja liitin A B C D m Eurooppa m Sveitsi m Australia m USA m avoin pää Rele 0 ilman relettä Häiriönilmoitusrele avautuva, (vaihtokytkinrele) 3 Häiriönilmoitusrele sulkeutuva, (vaihtokytkinrele) 4 kuten + ajastinrele, (x PÄÄLLE) 5 kuten 3 + ajastinrele, (x PÄÄLLE) Lisävarusteet 0 ilman lisävarustetta Jalka- ja annosteluventtiilillä, m PVC-imujohto, 5 m PE-annostelujohto Ohjauksen tyyppi 0 Ilman lukitusta Lukituksella: manuaalinen käyttö, kun liitetty ulkoinen johto suljettu H Ulkoisesti ilman pysäytystä PCS:llä Ohjausversio 0 Vakio Lisäasetukset 00 ei lisäasetusta 6

7 Tietoja tästä pumpusta Tietoja tästä pumpusta Laitteen ominaisuudet Magneettiannostelupumppu Beta b on varustettu kaikilla modernissa vedenkäsittelyssä ja kemikaalien annostelussa tarvittavilla säätö- ja ohjaustoiminnoilla. Aiemmista malleista poiketen siinä on impulssin välitys. Se mahdollistaa tarkemman mukauttamisen ulkoiseen signaalianturiin. Tuloksena kemikaalin kulutus voidaan mukauttaa tosiasialliseen tarpeeseen tarkemmin ja yksinkertaisemmin. Aiempaan malliin verrattuna sen hyötysuhde ja energiatehokkuus on noin 0 % parempi. Beta b:n säätö on mahdollista käytön aikana. 7

8 Turvallisuus 3 Turvallisuus Turvallisuusohjeiden merkitseminen Tässä käyttöohjeessa käytetään seuraavia merkkisanoja ilmaisemaan erilaisia vaarallisuusasteita: Merkkisana VAROITUS VARO Merkitys Kuvaa mahdollisesti vaarallista tilannetta. Jos sitä ei vältetä, altistutaan hengenvaaraan tai seurauksena voi olla vakavia vammoja. Kuvaa mahdollisesti vaarallista tilannetta. Jos sitä ei vältetä, seurauksena voi olla lieviä tai keskivakavia vammoja tai esinevahinkoja. Erilaisiin vaaratyyppeihin liittyvät varoitusmerkit Tässä käyttöohjeessa käytetään seuraavia varoitusmerkkejä ilmaisemaan erilaisia vaaratyyppejä: Varoitusmerkki Vaaratyyppi Varoitus automaattisesta käynnistyksestä. Varoitus vaarallisesta sähköjännitteestä. Varoitus vaarasta. Määräysten mukainen käyttö Pumppua saa käyttää vain nestemäisten annosteluaineiden annostelemiseen. Pumppua saa käyttää vain oikein asennettuna ja oikein käyttöön otettuna ja noudattaen käyttöohjeessa määritettyjä teknisiä tietoja ja spesifikaatioita. Huomioi viskositeettirajoja, kemikaalien kestävyyttä ja tiheyttä koskevat yleiset rajoitukset - katso myös ProMinent -kestävyysluettelo tuotekatalogista tai osoitteesta Kaikki muu käyttö tai muutostyöt on kielletty. Pumppu ei sovellu kaasumaisten aineiden tai kiinteiden aineiden annostelemiseen. Pumppu ei sovellu palavien aineiden annostelemiseen ilman soveltuvia varotoimenpiteitä. Pumppu ei sovellu räjähdysvaarallisten aineiden annostelemiseen. Pumppu ei sovellu käytettäväksi räjähdysvaarallisilla alueilla. Pumppu ei sovellu ulkokäyttöön ilman asianmukaisia varotoimia. Pumppua saavat käyttää vain siihen koulutetut ja valtuutetut henkilöt - katso seuraava taulukko "Pätevyysvaatimukset". Heidän velvollisuutenaan on noudattaa käyttöohjetta laitteen koko elinkaaren aikana. 8

9 Turvallisuus Turvallisuusohjeet VAROITUS! Varoitus henkilö- ja esinevahinkojen vaarasta Pumppu voi alkaa pumpata, kun se kytketään verkkovirtaan. Asenna pumpun verkkojohtoon hätäpysäytyskytkin tai integroi pumppu laitteiston hätäpysäytyspiiriin. VAROITUS! Sähköiskun vaara Pumpun käyttöyksikön sisäosissa voi olla verkkovirran jännitettä. Jos pumpun käyttöyksikkö vioittuu, se on kytkettävä heti irti verkosta. Sen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjautettu valtuutetussa korjaamossa. VAROITUS! Varoitus vaarallisista tai tuntemattomista annosteluaineista Jos käytetään vaarallista tai tuntematonta annosteluainetta: Sitä voi purkautua ulos pumpun tai hydraulisten osien käytön aikana. Ryhdy sopiviin varotoimiin ennen kuin alat työskennellä pumpulla (kuten esim. suojalasit, suojahansikkaat,...). Huomioi annosteluaineen käyttöturvallisuustiedote. Tyhjennä ja huuhtele syöttöyksikkö ennen kuin alat työskennellä pumpulla. VAROITUS! Tulipalovaara Helposti syttyvien aineiden kuljetuksessa on käyttäjäyrityksen ryhdyttävä soveltuviin suojatoimiin. VAROITUS! Vaarallisen aineen aiheuttama vaara! Mahdollinen seuraus: Kuolema tai vakava vammautuminen. Vaarallisia aineita käsiteltäessä on huomioitava vaarallisen aineen valmistajan laatimat, voimassa olevat käyttöturvallisuustiedotteet. Tarvittavat toimenpiteet määritetään käyttöturvallisuustiedotteen sisällön mukaan. Koska yksittäisen aineen potentiaalista vaarallisuutta voidaan uusien tutkimustietojen perusteella joutua arvioimaan uudelleen, on käyttöturvallisuustiedote tarkastettava säännöllisesti ja se on tarvittaessa vaihdettava uudempaan versioon. Laitteiston omistaja on vastuussa siitä, että käyttöturvallisuustiedote on saatavilla ja että sen tiedot ovat ajan tasalla ja että kyseisten työpaikkojen vaarallisuuden arviointi suoritetaan asianmukaisesti näiden tietojen mukaan. 9

10 Turvallisuus HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostusyksikön ja siihen rajoittuvien laitteiston osien paine voi aiheuttaa annosteluaineen roiskumisen ulos hydraulisista osista, jos niitä käsitellään tai jos ne avataan. Kytke pumppu irti verkosta ja varmista se luvatonta/tahatonta uudelleenkäynnistystä vastaan. Ennen kuin mitään töitä aletaan tehdä, on laitteiston hydrauliikkaosat tehtävä paineettomiksi. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Sopimaton annosteluaine voi vahingoittaa pumpun niitä osia, jotka altistuvat kyseiselle aineelle. Aineelle altistuvien annostelupumpun osien valinnassa on huomioitava niiden kestävyys - katso ProMinent-tuotekatalogi tai HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostelupumppu voi tuottaa paineen, joka vastaa sen moninkertaista nimellispaineitta. Jos painejohto on suljettu, hydrauliset osat voivat rikkoutua paineen vaikutuksesta. Asenna ohivirtausventtili asianmukaisesti painejohtoon annostelupumpun taakse. HUOMIO! Henkilö- ja esinevahinkojen vaara Jos käytetään tarkastamattomia muiden valmistajien osia, seurauksena voi olla henkilö- tai esinevahinkoja. Asenna annostelupumppuun vain ProMinentin tarkastamia ja suosittelemia osia. HUOMIO! Virheellisesti käytetyn tai puutteellisesti huolletun pumpun aiheuttama vaara Jos pumppuun on vaikeaa päästä käsiksi, pumpun virheellinen käyttö tai puutteellinen huolto voivat aiheuttaa vaaroja. Pidä pumppu aina helposti käsiteltävänä. Noudata annettuja huoltovälejä. HUOMIO! Virheannostuksesta aiheutuva vaara Jos asennetaan eri kokoinen annostusyksikkö, pumpun annostelu muuttuu. Pumppu on ohjelmoitava tehtaalla uudelleen. 0

11 Turvallisuus HUOMIO! Varoitus luvattomasta käytöstä Huomioi laitteen asennuspaikalla voimassa olevat määräykset. Kiinteät, erottavat suojalaitteet Annostuspää Kotelo Suojus (kannattelee ohjauselementtejä) Asiakas saa poistaa annostuspään vain luvun "Korjaus" mukaisesti. Vain ProMinent-asiakaspalvelu saa poistaa kotelon ja suojuksen. Hätätapauksia koskevat tiedot Hätätapauksessa joko irrota verkkovirran pistoke, käännä monitoimikytkin asentoon "Stop" (jos tämä asento on olemassa) tai paina asiakkaan toimesta asennettua hätäpysäytyskytkintä tai irrota pumppu verkkovirrasta laitteiston hätäpysäytyspiirin mukaisesti! Jos annosteluainetta vuotaa ulos, on pumpun hydraulinen ympäristö tehtävä lisäksi paineettomaksi. Huomioi annosteluaineen käyttöturvallisuustiedote. Henkilöstön pätevyys Tehtävä Varastointi, kuljetus, pakkauksesta purkaminen Asennus Hydraulisen asennuksen suunnittelu Hydrauliikan asennus Sähköasennus Käyttö Huolto, korjaus Käytöstä poistaminen, tuotteen hävitys Virheiden korjaus Pätevyys Opastetut henkilöt Ammattihenkilöstö, asiakaspalvelu Ammattihenkilöstö, jolla on todistettavasti tiedot värähtelevien annostuspumppujen käytöstä Ammattihenkilöstö, asiakaspalvelu Valtuutetut sähköasentajat Opastetut henkilöt Ammattihenkilöstö, asiakaspalvelu Ammattihenkilöstö, asiakaspalvelu Ammattihenkilöstö, valtuutetut sähköasentajat, opastetut henkilöt, asiakaspalvelu Taulukoiden selitykset: Ammattihenkilöstö Ammattihenkilöstö tarkoittaa henkilöitä, jotka ammatillisen koulutuksensa, asiantuntemuksensa ja kokemuksensa sekä asianmukaisten määräysten tuntemisen nojalla omaavat riittävät tiedot ja taidot kyetäkseen tunnistamaan ja arvioimaan mahdolliset vaarat/riskit. Huomautus: Ammatillista koulutusta vastaavana pätevöitymisenä voidaan pitää myös useita vuosia kestänyttä menestyksellistä toimintaa kyseisissä työtehtävissä. Valtuutetut sähköasentajat Valtuutetut sähköasentajat ovat henkilöitä, jotka ammatillisen koulutuksensa, asiantuntemuksensa ja kokemuksensa sekä asianmukaisten normien ja määräysten tuntemuksen nojalla ovat siinä asemassa, että he kykenevät työskentelemään itsenäisesti sähkölaitteiden parissa ja tunnistamaan ja välttämään mahdolliset vaarat.

12 Turvallisuus Valtuutetuilla sähköasentajilla on tehtäviinsä soveltuva erikoiskoulutus ja he tuntevat asianmukaiset normit ja määräykset. Valtuutettujen sähköasentajien on täytettävä voimassa olevat lakiin kirjatut tapaturmantorjuntamääräykset. Opastetut henkilöt Opastettuina henkilöinä pidetään henkilöitä, jotka ovat saaneet ja saavat ohjausta ja opetusta heille annettaviin työtehtäviin ja niihin mahdollisesti sisältyviin vaaroihin/riskeihin ja joille on annettu koulutusta näissä töissä vaadittavista suojalaitteista ja varotoimenpiteistä. Asiakaspalvelu Asiakaspalvelulla tarkoitetaan huoltoteknikoita, jotka ProMinent tai Pro Maqua on kouluttanut ja valtuuttanut työskentelemään laitteiston parissa. Äänenpainetaso Äänenpainetaso LpA < 70 db standardin EN ISO 036 mukaan maksimaalisella iskunpituudella, maksimaalisella taajuudella, maksimaalisella vastapaineella (vesi)

13 Varastointi, kuljetus ja pakkauksesta purkaminen 4 Varastointi, kuljetus ja pakkauksesta purkaminen Turvallisuusohjeet VAROITUS! Radioaktiivisten annosteluaineiden pumppaamiseen käytetyn pumpun lähettäminen on kielletty! ProMinent ei ota niitä vastaan! VAROITUS! Lähetä annostelupumppu korjattavaksi vain puhdistettuna ja annostusyksikkö huuhdeltuna - katso "Käytöstä poistaminen"! Lähetä annostelupumput vain yhdessä täytetyn puhdistustodistuksen kanssa. Puhdistustodistus on tarkastus-/korjaussopimuksen osa. Tarkastus tai korjaus suoritetaan vain, kun pumpun mukana seuraa pumpun omistajan valtuutetun ja pätevän henkilöstön oikein ja täydellisesti täyttämä puhdistustodistus. Lomake "Puhdistustodistus" löytyy osoitteesta tai CD-levyltä. HUOMIO! Esinevahinkojen vaara Jos laitetta varastoidaan tai kuljetetaan epäasianmukaisesti, laite voi vioittua! Varastoi tai kuljeta laitetta vain hyvin pakattuna - mieluiten alkuperäisessä pakkauksessaan. Varastoi tai kuljeta myös pakattua laitetta vain varastointiehtojen mukaisesti. Myös pakattu laite on suojattava kosteudelta tai kemikaalien vaikutuksilta. Ympäristöolosuhteet Tieto Arvo Yksikkö Varastointi- ja kuljetuslämpötila, min. -0 C Varastointi- ja kuljetuslämpötila, maks. +60 C Ilmankosteus, maks.* 95 % suht. kosteus *ei kondensoiva Toimituksen sisältö Vertaa lähetysluetteloa toimituksen sisältöön: Annostelupumppu ja verkkokaapeli Letku-/putki-liitännän liitinsarja Tuotekohtainen käyttöohje ja EY-vaatimustenmukaisuusvakuutus mahdolliset lisävarusteet 3

14 Laitteen yleiskatsaus ja ohjaimet 5 Laitteen yleiskatsaus ja ohjaimet 5. Laitteen yleiskuvaus 3 P_BE_003_SW Kuva. : Yleiskuvaus Ohjausyksikkö Käyttöyksikkö 3 Annostusyksikkö a b c d e f P_BE_0008_SW Kuva. 3: Syöttöyksikön yleiskatsaus (PV) a Paineventtiili b Kalvon takalevy c Annostuspää d Ilmanpoistoventtiili e Ohituksen letkuliitäntä f Imuventtiili 4

15 Laitteen yleiskatsaus ja ohjaimet 5. Ohjauslaitteet P_BE_00_SW Kuva. 4 Pulssin ohjauskytkin Iskunpituuden säätönuppi 3 Häiriönäyttö (punainen) 4 Varoitusnäyttö (keltainen) 5 Käyttönäyttö (vihreä) 6 Monitoimikytkin 7 Liitin "ulkoinen ohjaus" 8 Releliitäntä (lisävaruste) 9 Liitin "pintakytkin" 5.. Pulssin ohjauskytkin Ulkoinen kontakti -käyttötavassa Pulssin ohjaus -kytkimellä voidaan laukaista yksittäisellä koskettimella (liittimessä "ulkoinen ohjaus") joko iskujen sarja tai kontaktien sisään tuleva sarja voidaan välittää. 5.. Iskunpituuden säätönuppi Iskunpituuden säätönupilla voidaan säätää iskunpituutta Monitoimikytkin Monitoimikytkimellä voidaan asettaa seuraavat toiminnot, käyttötavat ja taajuus. Asetettavat käyttötavat ovat: Testi (imutoiminto) Pysäytys (saattaa puuttua lisäasetuksena) Ulkoinen (kosketin) Manuaalinen (taajuuden säätö 0 % vaiheissa) 5

16 Laitteen yleiskatsaus ja ohjaimet 5..4 Toiminto- ja virhenäytöt Häiriönäyttö (punainen) Häiriönäyttö palaa, jos annostelusäiliön nesteen pinnantaso laskee alle tasokytkimen toisen kytkentäpisteen (0 mm jäännösmäärä annostelusäiliössä). Tämä LED vilkkuu, kun käyttötila on määrittämätön. Varoitusnäyttö (keltainen) Varoitusnäyttö palaa, jos annostelusäiliön nesteen pinnantaso laskee alle tasokytkimen ensimmäisen kytkentäpisteen. Käyttönäyttö (vihreä) Käyttönäyttö palaa, jos pumppu on käyttövalmiina eikä häiriö- tai varoitusilmoituksia ole. Se sammuu pian sen jälkeen, kun pumppu suorittaa iskun Liitin "ulkoinen ohjaus" Liitin "ulkoinen ohjaus on viisinapainen asennettava liitin. Sen avulla voidaan käyttää seuraavia toimintoja ja käyttötapoja: Tauko Ulkoinen kontakti Apuiskutaajuus (Ulkoinen taajuuden vaihtokytkentä) Aiemmin käytettyjä kaksi- ja neljänapaisia johtoja voidaan edelleen käyttää. Toimintoa Apuiskutaajuus voidaan kuitenkin käyttää vain viisinapaisella johdolla Liitin "pintakytkin" On mahdollista liittää -tasoinen tasokytkin esivaroituksella ja loppukatkaisulla. 6

17 Toiminnan kuvaus 6 Toiminnan kuvaus 6. Annostusyksikkö Annostelu tapahtuu seuraavasti: Annostelukalvoa painetaan annostelupäässä; annostelupään paine sulkee imuventtiilin ja kemikaalia virtaa paineventtiilin läpi ulos annostelupäästä. Nyt annostelukalvo vedetään pois annostelupäästä; annostelupään alipaine sulkee paineventtiilin ja tuoretta kemikaalia virtaa imuventtiilin läpi annostelupäähän. Työvaihe on päättynyt. 6. Käyttöyksikkö Annostelukalvoa käytetään sähkömagneetilla, jota ohjataan elektronisella ohjaimella. 6.3 Tuottotiedot Tuottotiedot määrittyy iskunpituudesta ja taajuudesta. Iskunpituutta säädetään iskunpituuden säätönupilla alueella %. Suositeltava iskunpituus on välillä % (SEK-tyyppi: %), jotta annettu uusittavuus saavutettaisiin! Tieto Arvo Yksikkö Suositeltu iskunpituus, standardityyppi % Suositeltu iskunpituus, SEK-tyyppi % Taajuutta voidaan säätää monitoimikytkimellä alueella %. 6.4 Itsenäinen kaasunpoisto Itsenäisestä kaasunpoistavat syöttöyksiköt (= SEK-tyypit) voivat itse imeä olemassa olevan ilman liitetystä painejohdosta ja johtaa sen ulos ohitusventtiilin kautta. Kaasut voidaan johtaa pois myös käytön aikana riippumatta asetetusta käyttöpaineesta. paineenpidätysventtiilin avulla voidaan annostella tarkasti myös paineettomassa käytössä. 6.5 Käyttötavat Käyttötavat valitaan monitoimikytkimellä. Käyttötapa "Manuaalinen" Heti, kun taajuus on säädetty monitoimikytkimellä, pumppu on käyttötavassa "Manuaalinen". 00 % vastaa 80 iskua/min. Käyttötapa "Ulkoinen" Käyttötapa "Ulkoinen" on kuvattu lähemmin alempana - luku Käyttö. 6.6 Toiminnot Toiminnot on kuvattu lähemmin alempana - luku Käyttö. 7

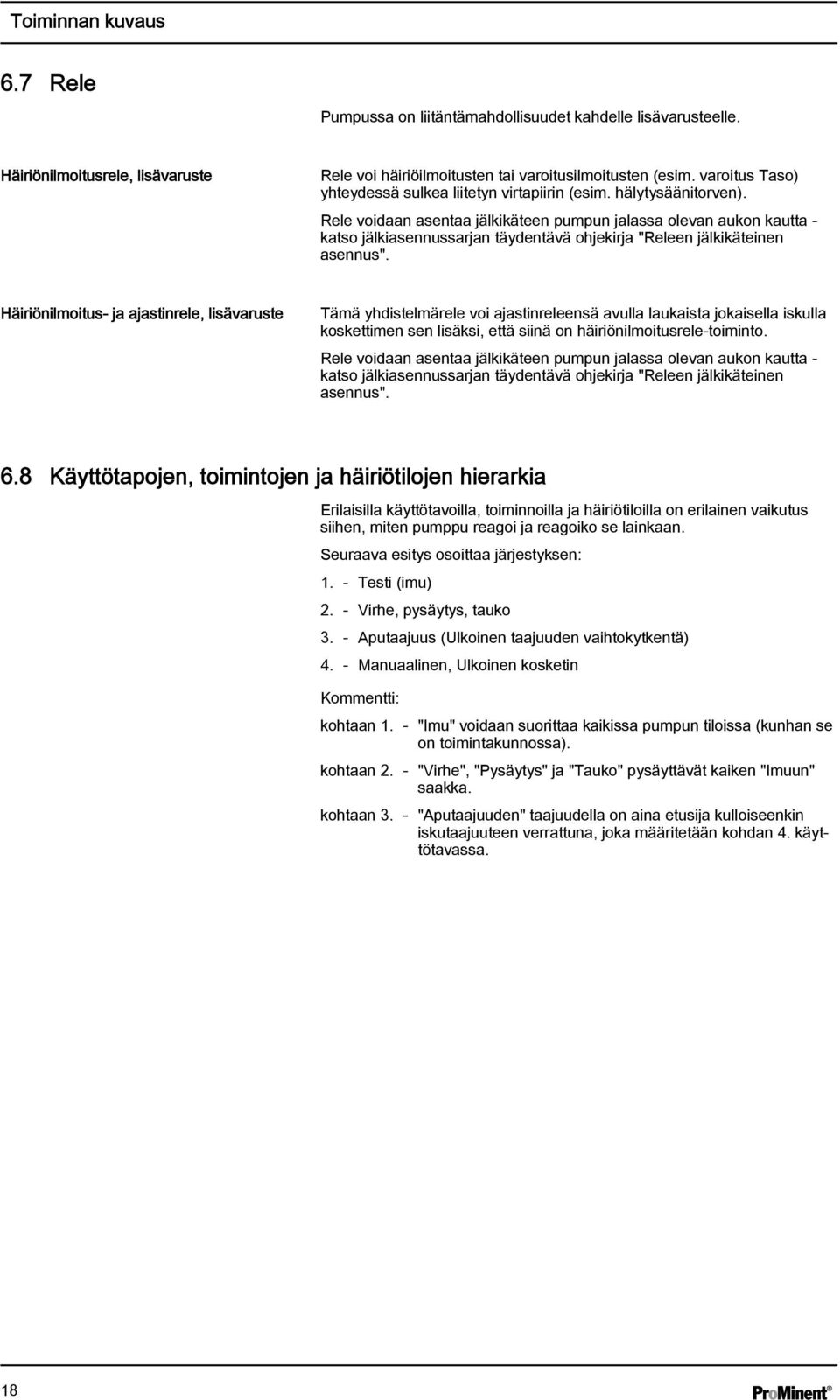

18 Toiminnan kuvaus 6.7 Rele Pumpussa on liitäntämahdollisuudet kahdelle lisävarusteelle. Häiriönilmoitusrele, lisävaruste Rele voi häiriöilmoitusten tai varoitusilmoitusten (esim. varoitus Taso) yhteydessä sulkea liitetyn virtapiirin (esim. hälytysäänitorven). Rele voidaan asentaa jälkikäteen pumpun jalassa olevan aukon kautta - katso jälkiasennussarjan täydentävä ohjekirja "Releen jälkikäteinen asennus". Häiriönilmoitus- ja ajastinrele, lisävaruste Tämä yhdistelmärele voi ajastinreleensä avulla laukaista jokaisella iskulla koskettimen sen lisäksi, että siinä on häiriönilmoitusrele-toiminto. Rele voidaan asentaa jälkikäteen pumpun jalassa olevan aukon kautta - katso jälkiasennussarjan täydentävä ohjekirja "Releen jälkikäteinen asennus". 6.8 Käyttötapojen, toimintojen ja häiriötilojen hierarkia Erilaisilla käyttötavoilla, toiminnoilla ja häiriötiloilla on erilainen vaikutus siihen, miten pumppu reagoi ja reagoiko se lainkaan. Seuraava esitys osoittaa järjestyksen:. - Testi (imu). - Virhe, pysäytys, tauko 3. - Aputaajuus (Ulkoinen taajuuden vaihtokytkentä) 4. - Manuaalinen, Ulkoinen kosketin Kommentti: kohtaan. - "Imu" voidaan suorittaa kaikissa pumpun tiloissa (kunhan se on toimintakunnossa). kohtaan. - "Virhe", "Pysäytys" ja "Tauko" pysäyttävät kaiken "Imuun" saakka. kohtaan 3. - "Aputaajuuden" taajuudella on aina etusija kulloiseenkin iskutaajuuteen verrattuna, joka määritetään kohdan 4. käyttötavassa. 8

19 Asennus 7 Asennus Vertaa mittalehden ja pumpun mittoja. VAROITUS! Sähköiskun vaara Jos vettä tai muuta sähköä johtavaa nestettä pääsee pumppuun muuta kautta kuin imuventtiilin läpi, seurauksena voi olla sähköisku. Pumppu on asetettava siten, että siihen ei tulvi vettä. HUOMIO! Virheellisesti käytetyn tai puutteellisesti huolletun pumpun aiheuttama vaara Jos pumppuun on vaikeaa päästä käsiksi, pumpun virheellinen käyttö tai puutteellinen huolto voivat aiheuttaa vaaroja. Pidä pumppu aina helposti käsiteltävänä. Noudata annettuja huoltovälejä. Annosteluteho liian pieni Tärinä voi häiritä annostusyksikön venttiilejä. Annostelupumppu on kiinnitettävä siten, ettei tärinää esiinny. Annosteluteho liian pieni Jos annostusyksikön venttiilit eivät ole pystysuorassa ylöspäin, ne eivät pääse sulkeutumaan oikein. Imu- ja paineventtiilien on oltava pystysuorasti ylöspäin (itsetuulettuvalla annostusyksiköllä ilmanpoistoventtiili). Asenna annostelupumppu siten, että pumpun jalka on vaakasuoralla, tasaisella ja tukevalla alustalla. 9

20 Asennus, hydrauliikka 8 Asennus, hydrauliikka Turvallisuusohjeet HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Sopimaton annosteluaine voi vahingoittaa pumpun niitä osia, jotka altistuvat kyseiselle aineelle. Aineelle altistuvien annostelupumpun osien valinnassa on huomioitava niiden kestävyys - katso ProMinent-tuotekatalogi tai HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Pumppu, jonka hydrauliikkaa ei ole asennettu täydellisesti, voi alkaa pumpata annosteluainetta paineventtiilin ulostuloaukosta heti, kun laite liitetään verkkoon. Suorita pumpun hydraulinen asennus ensin täydellisesti ja suorita sähköasennus vasta sitten. Jos tämä on laiminlyöty, käännä monitoimikytkin asentoon [STOP] (jos olemassa) tai paina asennuspaikalla olevaa päälle-/pois-kytkintä tai hätäpysäytyspainiketta. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostusyksikön ja siihen rajoittuvien laitteiston osien paine voi aiheuttaa annosteluaineen roiskumisen ulos hydraulisista osista, jos niitä käsitellään tai jos ne avataan. Kytke pumppu irti verkosta ja varmista se luvatonta/tahatonta uudelleenkäynnistystä vastaan. Ennen kuin mitään töitä aletaan tehdä, on laitteiston hydrauliikkaosat tehtävä paineettomiksi. HUOMIO! Paineen vaikutuksesta hajoavien hydraulisten osien aiheuttama vaara Annostelun aikaisissa painehuipuissa paine voi ylittää laitteiston ja pumpun suurimman sallitun käyttöpaineen. Aseta painejohdot asianmukaisesti. HUOMIO! Henkilö- ja esinevahinkojen vaara Jos käytetään tarkastamattomia muiden valmistajien osia, seurauksena voi olla henkilö- tai esinevahinkoja. Asenna annostelupumppuun vain ProMinentin tarkastamia ja suosittelemia osia. 0

21 Asennus, hydrauliikka 8. Letkujohtojen asennus 8.. Ilman kaasunpoistoa olevien annostelupumppujen asennus Turvallisuusohjeet HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Jos johdot asennetaan epäasianmukaisesti, ne voivat irrota tai hajota paineen vaikutuksesta. Asenna kaikki letkujohdot ilman mekaanista jännitystä ja siten, että niissä ei ole taitoksia. Käytä vain alkuperäisiä letkuja, joiden mitat ja seinämäpaksuudet ovat ohjeiden mukaisia. Jotta liitosten pitävyys olisi taattu, käytä vain kyseiseen letkun läpimittaan sopivia kiristysrenkaita ja liitinhylsyjä. HUOMIO! Vaara hydraulisten osien hajoamisesta paineen vaikutuksesta Jos hydraulisten osien suurin sallittu käyttöpaine ylittyy, ne voivat hajota paineen vaikutuksesta. Noudata ehdottomasti kaikkien hydraulisten osien suurinta sallittua käyttöpainetta - katso tuotekohtaiset käyttöohjeet ja kyseisten laitteiden dokumentaatiot. Älä koskaan käytä annostelupumppua sulkulaitteen ollessa suljettuna. Asenna ohivirtausventtiili. HUOMIO! Vaarallisia annosteluaineita voi purkautua ulos Annostelupumppujen normaaleissa kaasunpoistotoimenpiteissä ulos voi purkautua vaarallisia tai erittäin syövyttäviä annosteluaineita. Asenna kaasunpoistojohtoon palautus varastosäiliöön. HUOMIO! Vaarallisia annosteluaineita voi purkautua ulos Kun annostelupumppu poistetaan kokoonpanosta, ulos voi purkautua vaarallisia tai erittäin syövyttäviä annosteluaineita. Asenna annostelupumpun paine- ja imupuolille sulkuventtiilit. HUOMIO! Hallitsemattomasti virtaava annosteluaine Vastapaineella annosteluaineitta voi virrata pysäytetyn annostelupumpun läpi. Käytä annosteluventtiiliä tai paluuvirtauksen estoa.

22 Asennus, hydrauliikka HUOMIO! Hallitsemattomasti virtaava annosteluaine Jos tulopaine on liian suuri, annosteluainetta voi virrata hallitsemattomasti annostelupumpun läpi. Annostelupumpun suurinta sallittua tulopainetta ei saa ylittää. Järjestä johdot siten, että annostelupumppu ja annostusyksikkö voidaan tarvittaessa poistaa. Letkujohtojen asennus - versiot PP, NP, PV, TT. Lyhennä letkujen päät suorasti.. Vedä kiinnitysmutteri () ja kiristysrengas (3) letkun () päälle - katso Kuva Työnnä letkun pää () letkuistukan (4) päälle vasteeseen saakka, laajenna letkun päätä tarvittaessa. Huolehdi siitä, että O-rengas tai tasotiiviste (5) on venttiilissä (6) oikein. Käytettyjä PTFE-tiivisteitä ei saa käyttää uudelleen. Tällaisella tiivisteellä tehty asennus ei ole tiivis. Näiden tiivisteiden muoto muuttuu pysyvästi puristettaessa. Versiossa PV on FPM-tasotiivisteessä yksi piste erotukseksi EPDM-tasotiivisteestä. 4. Aseta letku () letkuistukan (4) kanssa venttiilin (6) päälle. 5. Letkunliittimen kiinnittäminen: Kiristä kiinnitysmutteri () ja purista samalla letkua (). 6. Letkunliittimen kiristäminen: Vedä annostuspäähän kiinnitettyä letkujohtoa () vähän ja kiristä sitten kiinnitysmutteria () lisää letku Kiinnitysmutteri 3 Kiristysrengas 4 Letkuistukka 5 O-rengas tai tasotiiviste 6 Venttiili P_MAZ_00_SW

23 Asennus, hydrauliikka Kuva. 5: Versiot PP, NP, PV, TT Haponkestävän teräsputken asennus - versiot SS. Työnnä kiinnitysmutteri () ja kiristysrenkaat (3, 4) noin 0 mm putken () päälle - katso Ä Haponkestävän teräsputken asennus - versiot SS sivulla 3.. Liitä putki () venttiiliin (5) vasteeseen saakka. 3. Kiristä kiinnitysmutteri () Putki Kiinnitysmutteri 3 Taempi kiristysrengas 4 Etummainen kiristysrengas 5 Venttiili P_MAZ_00_SW Kuva. 6: Versiot SS Letkujohtojen asennus - versiot SS HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Jos letkujohdot asennetaan epäasianmukaisesti haponkestäviin teräsventtiileihin, liitos voi irrota. Käytä vain PE- tai PTFE-letkujohtoja. Aseta letkujohtoon lisäksi haponkestävästä teräksestä valmistettu tukiholkki. 8.. Kaasunpoistolla varustettujen annostelupumppujen asennus Turvallisuusohjeet HUOMIO! Lisäksi pätevät kaikki samat asennus- ja turvallisuusohjeet kuin annostelupumpuille ilman kaasunpoistoa. Paluujohdon asennus Imu- ja painejohdon lisäksi liitetään paluujohto.. Liitä letkujohto paluujohdon liitinhylsyyn tai kiinnitä se annostusyksikön kaasunpoistoventtiiliin. Suositus: PVC-letku, pehmeä, 6x4 mm.. Ohjaa paluujohdon vapaa pää takaisin varastosäiliöön. 3. Lyhennä paluujohto siten, että se ei voi upota varastosäiliössä olevaan annosteluaineeseen. 3

24 Asennus, hydrauliikka 8..3 Asennus annostelupumpuilla, joissa on itsenäinen kaasunpoisto (SEK-tyyppi) Turvallisuusohjeet HUOMIO! Lisäksi pätevät kaikki samat asennus- ja turvallisuusohjeet kuin annostelupumpuille ilman itsenäistä kaasunpoistoa. Imukorkeuden, tulopaineen ja annosteluaineen viskositeetin maksimiarvoja ei saa ylittää. Imupuolen johdon halkaisija ei saa olla suurempi kuin imuventtiilin johdon halkaisija. Tulopaineen tiedot Kun imupuolella on tulopaine, paluujohdossa on oltava vähintään sama paine. Paluujohdon tulopaine heikentää kaasunpoistotoimintoa. Sitä vastoin käyttö on mahdollista, kun paluujohdossa on tulopaine ja imupuoli on paineeton. Paluujohdon asennus Imu- ja painejohdon lisäksi liitetään paluujohto. Paluujohto liitetään annostusyksikön yläpuoliseen pystyasennossa olevaan venttiiliin. Se on merkitty tehtaalla punaisella holkilla - katso Ä Paluujohdon asennus sivulla 4. Painejohto liitetään vaakasuorassa asennossa olevaan venttiiliin.. Liitä letkujohto paluujohdon liitinhylsyyn tai kiinnitä se annostusyksikön kaasunpoistoventtiiliin. Suositus: PVC-letku, pehmeä, 6x4 mm.. Ohjaa paluujohdon vapaa pää takaisin varastosäiliöön. 3. Vain SEK: Aseta paluujohto taivutussuojaan kaasunpoistoventtiilissä ja vedä se sitten niin alas, että se lukittuu taivutussuojaan. Taivutussuoja estää paluujohdon taittumisen ja itsenäisen kaasunpoiston epäkuntoon menemisen. 4. Lyhennä paluujohto siten, että se ei voi upota varastosäiliössä olevaan annosteluaineeseen. 4

25 Asennus, hydrauliikka Kuva. 7: SEK-annostusyksikkö P_MAZ_003_SW Taivutussuoja Ilmanpoistoventtiili varastosäiliöön menevää paluujohtoa varten, 6/4 mm 3 Punainen holkki 4 Paineventtiili inokulointikohdan painejohtoa varten, 6/4 - /9 mm 5 Imuventtiili varastosäiliön imujohtoa varten, 6/4 - /9 mm 8..4 Perustavat asennusohjeet Turvallisuusohjeet HUOMIO! Vaara hydraulisten osien hajoamisesta paineen vaikutuksesta Jos hydraulisten osien suurin sallittu käyttöpaine ylittyy, ne voivat hajota paineen vaikutuksesta. Älä koskaan käytä annostelupumppua sulkulaitteen ollessa suljettuna. Annostelupumpuissa ilman integroitua ylivirtausventtiiliä: Asenna ylivirtausventtiili painejohtoon. HUOMIO! Vaarallisia annosteluaineita voi purkautua ulos Vaarallisia annosteluaineita käytettäessä: Annostelupumppujen tavanomaisissa ilmanpoistomenettelyissä saattaa vaarallista annosteluainetta päästä ulos. Asenna kaasunpoistojohtoon palautus varastosäiliöön. Lyhennä paluujohto siten, että se ei voi upota varastosäiliössä olevaan annosteluaineeseen. 5

26 Asennus, hydrauliikka P_MAZ_000_SW Kuva. 8: Vakioasennus Pääputki Varastosäiliö Hydraulikaavion selitys Symboli Selitys Symboli Selitys Annostelupumppu Pohjaventtiili ja seula Annosteluventtiili Monitoimiventtiili Tasokytkin Painemittari 6

27 Sähköasennus 9 Sähköasennus VAROITUS! Sähköiskun vaara Laitteen sisäosissa voi olla verkkovirran jännitettä. Irrota verkkojohto verkosta ennen kuin alat työskennellä laitteella. VAROITUS! Sähköiskun vaara Tämä pumppu on varustettu suojajohtimella ja suojamaadoitetulla liittimellä. Sähköiskun vaaran vähentämiseksi on varmistettava, että ne liitetään vain yhteen asianmukaisesti suojamaadoitettuun pistorasiaan. VAROITUS! Sähköiskun vaara Sähkötapaturman yhteydessä pumppu on voitava nopeasti irrottaa verkosta. Asenna hätäpysäytyskytkin pumpun verkkojohtoon tai yhdistä pumppu laitteiston turvapiiriin ja tiedota henkilökunnalle tavoista, joilla laite kytketään nopeasti irti syötöstä. VAROITUS! Sähköiskun vaara Pumpun käyttöyksikön sisäosissa voi olla verkkovirran jännitettä. Jos pumpun käyttöyksikkö vioittuu, se on kytkettävä heti irti verkosta. Sen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjautettu valtuutetussa korjaamossa. HUOMIO! Jännitepiikkien aiheuttamat esinevahingot mahdollisia Jos pumppu liitetään induktiisisten kuluttajien kanssa samaan verkkoon (esim. magneettiventtiili, moottori), voivat induktio-jännitepiikit aiheuttaa vahinkoja ohjausta poiskytkettäessä. Järjestä pumpulle omat koskettimet ja järjestä jännitteensyöttö apureleen avulla. Henkilöstö: valtuutetut sähköasentajat Asenna pumppu asianmukaisesti ja käyttöohjeen sekä voimassa olevien määräysten mukaisesti. 7

28 Sähköasennus 9. Syöttöjännitteen liitäntä VAROITUS! Odottamaton käynnistyminen mahdollista Heti, kun pumppu liitetään verkkoon, se voi alkaa pumpata ja silloin annosteluainetta tulee ulos. Estä vaarallisten annosteluaineiden ulos purkautuminen. Jos tämä ohje on laiminlyöty, on [STOP/START] -painiketta painettava heti tai pumppu on irrotettava verkosta esim. hätäpysäytyskytkimellä. HUOMIO! Jos pumppu on integroitu laitteistoon: Jos pumpun itsenäinen käynnistyminen teholähteen tahattoman virransyöttökatkoksen jälkeen voi johtaa vaaratilanteisiin, laitteisto on varustettava siten, että tämä estetään. HUOMIO! Varusta pumppu ilman hätäpysäytyskatkaisinta mahdollisuudella verkosta irrottamiseen. Pumppu liitetään verkkoon verkkokaapelilla. Rinnakkainen kytkentä induktiivisiin kuluttajiin Jos pumppu liitetään induktiisisten kuluttajien kanssa rinnakkain samaan verkkoon (esim. magneettiventtiili, moottori), pumppu on poiskytkettäessä irrotettava sähköisesti näistä kuluttajista: Syötä pumppuun jännitettä apureleen avulla ja käytä pumpulla omia koskettimia. Jos tämä ei ole mahdollista, kytke varistori tai RC-piiri, 0, µf / 0 Ω rinnakkain. Häiriönpoisto-ohjeet Tuote Tilausnumero Varistori: 709 RC-piiri, 0, µf / 0 Ω: Liittimien kuvaus 9.. Liitin "ulkoinen ohjaus" Liitin "ulkoinen ohjaus on viisinapainen asennettava liitin. Se on yhteensopiva kaksi- ja neljänapaisten johtojen kanssa. Toimintoa apuiskutaajuus voidaan kuitenkin käyttää vain viisinapaisella johdolla. 8

29 Sähköasennus Sähköiset liitännät Pin Tauko - Pin Ulkoinen kosketin - Pin 5 Apuiskutaajuus P_BE_004_SW Kuva. 9: Varaukset pumpussa Tieto Arvo Yksikkö Jännite avoimilla koskettimilla 5 V Tulovastus 0 kω Impulssitaajuus, max. 5 Imp./s Impulssin kesto, min. 0 ms Ohjaus: potentiaaliton kosketin (kuorma: 0,5 ma / 5 V) tai Puolijohdekytkin (jäännösjännite < 0,7 V) Pin 3:n sähköinen liitäntä ma-tulo (laitekoodi-tunnus "Ohjausversiot": 3, 5 ja R) Tieto Arvo Yksikkö Tuloimpedanssi, n. 0 Ω Kun n. 0,4 ma (4,4 ma), annostelupumppu suorittaa ensimmäisen annosteluiskun, ja kun n. 9, ma, pumppu siirtyy jatkuvaan käyttöön P_BE_005_SW Kuva. 0: Varaukset johdossa Pin Toiminta 5-johtiminen kaapeli -johtiminen kaapeli Tauko ruskea silloitettu Pin 4:ään Ulkoinen kontakti valkoinen 3 ma-lähtö* sininen - ruskea 4 Maa GND musta valkoinen 5 Apuiskutaajuus harmaa - * laitekoodi-tunnuksella "Ohjausversiot": 3, 5 ja R Toimintojen ja käyttötapojen hierarkia - katso toimintojen kuvaus. "Tauko"-toiminto Pumppu ei toimi, jos: johto on liitetty ja Pin ja Pin 4 ovat auki. Pumppu toimii, jos: johto on liitetty ja Pin ja Pin 4 on yhdistetty. yhtään johtoa ei ole liitetty. Käyttötapa "Ulkoinen kosketin" Pumppu suorittaa yhden tai useita iskuja, jos: Pin ja Pin 4 yhdistetään toisiinsa vähintään 0 ms ajaksi. Tällöin myös Pin :n ja Pin 4:n on oltava yhdistettyinä toisiinsa. Käyttötapa "Apuiskutaajuus" Pumppu toimii esiasetetulla taajuudella, jos: Pin 5 ja Pin 4 yhdistetään toisiinsa. Tällöin myös Pin :n ja Pin 4:n on oltava yhdistettyinä toisiinsa. Apuiskutaajuus on asetettu tehtaalla maksimaaliseen taajuuteen. 9

30 Sähköasennus 9.. Liitin "pintakytkin" On mahdollista liittää -tasoinen pintakytkin esivaroituksella ja loppukatkaisulla. Sähköliitäntä 3 P_BE_006_SW Tieto Arvo Yksikkö Jännite avoimilla koskettimilla 5 V Tulovastus 0 kω Ohjaus: potentiaaliton kosketin (kuorma: 0,5 ma / 5 V) tai Puolijohdekytkin (jäännösjännite < 0,7 V) Kuva. : Varaukset pumpussa 3 Pin Toiminta 3-johtiminen kaapeli Maa GND musta Minimi-esivaroitus sininen 3 Minimi-loppukatkaisu ruskea P_BE_007_SW Kuva. : Varaukset johdossa 9.3 Rele 9.3. "Häiriönilmoitusreleen" lähtö (laitekoodi + 3) Häiriönilmoitusrele voidaan tilata erikseen. Sitä käytetään signaalien lähettämiseen pumpun häiriöilmoitusten sekä varoitusilmoituksen "Tasovaje. taso" ja häiriöilmoituksen "Tasovaje. taso" yhteydessä. Poiskytkentärele kytkee pumpun pois päältä pumpun häiriöilmoitusten ja häiriöilmoituksen "Tasovaje. taso" yhteydessä. Häiriönilmoitusrele voidaan asentaa laitteistoon jälkikäteen ja se on toimintakunnossa, kun relepiirilevy on liitetty - katso "Jälkiasennusohje rele Beta b ja delta". Sähköliitäntä Tieto Arvo Yksikkö 3 4 Koskettimen kuormitus, maks. 30 V ja 50/60 Hz: 8 A Mekaaninen elinikä, min.: Kytkentäjaksot P_SI_000_SW Kuva. 3: Varaus pumpussa Laitekoodi + 3 Pin-varaus P_SI_

31 Sähköasennus Kuva. 4: Varaukset johdossa Pin:iin VDE-johto Kontakti CSA-johto valkoinen NO (normally open) valkoinen vihreä NC (normally closed) punainen 4 ruskea C (common) musta 9.3. "Häiriönilmoitusreleen + ajastinreleen" lähtö (laitekoodi 4 + 5) Häiriönilmoitus-/ajastinrele voidaan tilata lisävarusteena. Ajastinreleen lähtö on sähköisesti eristetty optoeristimellä, jossa on puolijohdekytkin. Toinen kytkin on rele. Häiriönilmoitus-/ajastinrele voidaan asentaa laitteistoon jälkikäteen ja se on toimintakunnossa, kun relepiirilevy on liitetty - katso "Jälkiasennusohje rele Beta b ja delta". 3 4 P_SI_000_SW Kuva. 5: Varaus pumpussa Sähköliitäntä häiriönilmoitusrele: Tieto Arvo Yksikkö Koskettimen kuormitus, maks. 4 V ja 50/60 Hz: 8 A Mekaaninen elinikä, min.: Kytkentäjaksot puolijohdekytkintä varten, ajastinrele: Tieto Arvo Yksikkö Jäännösjännite enintään, kun I c = ma 0,4 V Virta, maks. 00 ma Jännite, maks. 4 VDC Ajastimen impulssin kesto, noin 00 ms Laitekoodi Pin-varaus Pin:iin VDE-johto Kontakti Rele P_SI_0044 Kuva. 6: Varaukset johdossa keltainen NO (normally open) Häiriönilmoitusrele 4 vihreä C (common) Häiriönilmoitusrele 3 valkoinen NO (normally open) Ajastinrele ruskea C (common) Ajastinrele 3

32 Käyttöönotto 0 Käyttöönotto VAROITUS! Kyseisen annosteluaineen vaaralliset reaktiot veden kanssa ovat mahdollisia Annosteluaineet voivat sekoittua ja reagoida annostusyksikössä oleviin vesijäämiin, jotka ovat perua tehtaalla suoritetuista tarkastuksista. Huomioi annosteluaineen käyttöturvallisuustiedote. Annostusyksikkö on puhallettava kuivaksi paineilmalla. Annostusyksikkö on huuhdeltava sopivalla aineella imuliitännän kautta. VAROITUS! Palovaara käytettäessä palavia aineita Vain palavien aineiden yhteydessä: Voit aloittaa polttamisen hapen kanssa. Annostusyksikön täytössä ja tyhjennyksessä on ammattilaisen huolehdittava siitä, ettei annostusaine joudu kosketuksiin ilman kanssa. HUOMIO! Vaara vaarallisten annostelumäärien yhteydessä Seuraavissa käsittelyohjeissa on mahdollista, että annosteluaineeseen kosketaan. Jos annosteluaine on vaarallista, seuraavia käsittelyohjeita noudatettaessa on ryhdyttävä asianmukaisiin varotoimenpiteisiin. Huomioi annosteluaineen käyttöturvallisuustiedotteet. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Sopimaton annosteluaine voi vahingoittaa pumpun niitä osia, jotka altistuvat kyseiselle aineelle. Aineelle altistuvien annostelupumpun osien valinnassa on huomioitava niiden kestävyys - katso - katso ProMinent -kestävyysluettelo tuotekatalogista tai osoitteesta Kun annostelupumppu on ollut pitkään poissa toiminnasta, annostuksen täyttä luotettavuutta ei voida taata, koska annosteluainetta voi kovettua venttiileihin ja kalvoihin. Tarkasta venttiilit ja kalvo säännöllisesti. Säädä iskunpituutta vain pumpun käydessä. Annostelupumpun on imettävä 00%:n iskunpituudella, koska tyhjällä annostusyksiköllä imukorkeus riippuu iskutilavuudesta. Jos annostelupumpun on imettävä pienemmällä iskunpituudella, pienennä imukorkeutta (esim. nosta lyhyesti astiaa, jossa on annosteluainetta). Vain SEK-tyyppi: Imukorkeus vastaa imukorkeutta, koska kaasuuntuvilla aineilla annosteluyksikköön jää aina jonkin verran kaasua. 3

33 Käyttöönotto Annostelupumpun käyttöönotto. Täytä annosteluyksikkö - Ä Annosteluyksikön täyttö sivulla 33.. Tarkasta pumpun liitäntöjen ja liitosten tiiviys. 3. Tarkasta imuventtiilin ja paineventtiilin tiiviys ja kiristä tarvittaessa 4. Tarkasta annostusyksikön tiiviys ja kiristä annostuspäässä olevat ruuvit tarvittaessa - katso kiristysmomentit alla. 5. Vain ilmanpoiston ollessa olemassa: Tarkasta, että ilmanpoisto on suljettu. 6. Ota laitteiston ylivirtausventtiili käyttöön käyttöohjeen mukaisesti. 7. Ota laitteisto käyttöön käyttötunnin jälkeen: Kiristä annostelupään ruuvit uudelleen - katso kiristysmomentit alta. Vääntömomentit Tieto Arvo Yksikkö Ruuvien kiristyksen vääntömomentit: 4,5... 5,0 Nm Vedenpoisto annosteluyksiköstä Annosteluaineilla, jotka eivät saa joutua kosketuksiin veden kanssa:. Kierrä pumppu ja paineliitäntä alaspäin.. Anna veden valua ulos annosteluyksiköstä. 3. Huuhtele ylhäältä imuliitännän kautta soveltuvalla aineella tai puhalla paineilmalla. Annosteluyksikön täyttö Annosteluyksikössä ilman ilmanpoistoa:. Liitä imuputki annosteluyksikköön, mutta ei vielä paineputkea.. Jos olemassa: Sulje paineen puoleinen sulkuventtiili. 3. Liitä lyhyt, läpinäkyvä letkukappale paineventtiiliin. 4. Kytke annostelupumppu päälle ja anna sen käydä maksimaalisella iskunpituudella ja iskutaajuudella, kunnes lyhyeen letkukappaleeseen tulee näkyviin hieman annosteluainetta. ð Annosteluyksikkö on täytetty kokonaan ja kuplattomasti. 5. Sammuta annostelupumppu. 6. Liitä paineletku annosteluyksikköön. ð Annostelupumppu on käyttövalmis. Ilmanpoistolla varustetuissa annosteluyksiköissä (ei SEK):. Liitä imu- ja paineletku annosteluyksikköön.. Liitä palautusputki. 3. Avaa ilmanpoistoventtiili kiertämällä tähtikahvaa vastapäivään. ð Reitti ilmanpoistoa varten paluuputken kautta on vapaa. 4. Kytke annostelupumppu päälle ja anna sen käydä maksimaalisella iskunpituudella ja iskutaajuudella, kunnes paluu- tai paineputkessa tulee näkyviin hieman annosteluainetta. ð Annosteluyksikkö on täytetty kokonaan ja kuplattomasti. 5. Sammuta annostelupumppu. 6. Sulje ilmaventtiili. ð Annostelupumppu on käyttövalmis. 33

34 Käyttöönotto Itseilmaavilla annostelupumpuilla (SEK-tyyppi): Paluuputki on liitetty annostusyksikön yläpuolella olevaan pystyasennossa olevaan venttiiliin. Se on merkitty tehtaalla punaisella holkilla. Paineputki on liitetty vaakasuorassa asennossa olevaan venttiiliin.. Kytke annostelupumppu päälle ja anna sen käydä maksimaalisella iskunpituudella ja iskutaajuudella, kunnes paluu- tai paineputkessa tulee näkyviin hieman annosteluainetta. ð Annosteluyksikkö on täytetty kokonaan ja kuplattomasti.. Sammuta annostelupumppu. ð Annostelupumppu on käyttövalmis. Tarkan annostuksen säätäminen Iskunpituus ja iskutaajuus Kaasuuntuville annosteluaineille on valittava mahdollisimman suuri iskunpituus. Hyvää sekoitusta varten on valittava mahdollisimman korkea iskutaajuus. Määräsuhteessa tapahtuvan annostuksen tarkkaa annostusta varten ei iskunpituutta saa säätää alle 30 %:iin. Prosessiin sopivan iskupituuden valitsemisen jälkeen sitä ei saa enää määräysten mukaisesti muuttaa. 34

35 Käyttö Käyttö VAROITUS! Palovaara käytettäessä palavia aineita Vain palavien aineiden yhteydessä: Voit aloittaa polttamisen hapen kanssa. Annostusyksikön täytössä ja tyhjennyksessä on ammattilaisen huolehdittava siitä, ettei annostusaine joudu kosketuksiin ilman kanssa. VAROITUS! Sähköiskun vaara Sähköisten lisävarusteiden epätäydellinen asennus voi aiheuttaa kosteuden pääsyn kotelon sisälle. Pumpun käyttöyksikössä oleviin aukkoihin on liitettävä sopivat moduulit tai ne on suljettava kosteuden tiiviisti eristävillä sulkimilla. VAROITUS! Sähköiskun vaara Pumpun käyttöyksikön sisäosissa voi olla verkkovirran jännitettä. Jos pumpun käyttöyksikkö vioittuu, se on kytkettävä heti irti verkosta. Sen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjautettu valtuutetussa korjaamossa.. Manuaalisesti Henkilöstö: Opastetut henkilöt.. Tuottotiedot Tuottotiedot määrittyy iskunpituudesta ja taajuudesta. Iskunpituutta säädetään iskunpituuden säätönupilla alueella %. Suositeltava iskunpituus on välillä % (SEK-tyyppi: %), jotta annettu uusittavuus saavutettaisiin! Tieto Arvo Yksikkö Suositeltu iskunpituus, standardityyppi % Suositeltu iskunpituus, SEK-tyyppi % Taajuutta voidaan säätää monitoimikytkimellä alueella %... Toiminnot Pumpussa ovat seuraavat toiminnot: "Tauko"-toiminto Pumppu voidaan etäpysäyttää "ulkoinen ohjaus" -liittimen kautta. "Tauko"- toiminto toimii vain "ulkoinen ohjaus" -liittimen kautta. 35

36 Käyttö "Stop"-toiminto (lisäasetus) Pumppu voidaan pysäyttää kiertämällä monitoimikytkin asentoon "Stop" kytkemättä sitä irti verkosta. "Imu"-toiminto Imu (lyhytaikainen pumppaus maksimitaajuudella) voidaan suorittaa kiertämällä monitoimikytkin asentoon "Test". "Pintakytkin"-toiminto Annostelusäiliön täyttömäärän tiedot välitetään pumppuun. Tätä varten täytyy pintakytkimen olla asennettuna; se liitetään "pintakytkin"-liittimeen. "Aputaajuus"-toiminto Mahdollistaa iskutaajuuden kytkemisen "ulkoinen ohjaus" -liittimen kautta. Tällä apuiskutaajuudella on etusija käyttötapojen iskutaajuusasetuksiin nähden. Standardiversiossa "Apuiskutaajuus"-toiminto on ohjelmoitu 00%:n iskutaajuuteen...3 Ulkoinen kontakti Käyttötapa "Ulkoinen" Ulkoinen kosketin -käyttötavassa Pulssin ohjauskytkimellä voidaan laukaista yksittäisellä koskettimella liittimessä "ulkoisen ohjauksen liitin" joko iskujen sarja tai koskettimien sarja voidaan välittää. Tätä varten monitoimikytkimen on oltava asennossa "Ulkoinen". Välitysarvojen selitykset: Säädettävissä olevat arvot sisään tulevat koskettimet : : :4 4 :8 8 :6 6 :3 3 :64 64 suoritetut iskut Välitysarvojen selitykset: Säädettävissä olevat arvot sisään tulevat koskettimet : : 4: 4 8: 8 6: 6 3: 3 64: 64 suoritetut iskut. Etäkäyttö Pumppua voidaan etäohjata ohjauskaapelilla - katso laitteiston dokumentaatio ja sähköasennuksen tiedot. 36

37 Huolto Huolto VAROITUS! Ennen kuin pumppu lähetetään, on ehdottomasti huomioitava luvussa "Varastointi, kuljetus ja pakkauksesta purkaminen" olevat turvallisuusohjeet! VAROITUS! Palovaara käytettäessä palavia aineita Vain palavien aineiden yhteydessä: Voit aloittaa polttamisen hapen kanssa. Annostusyksikön täytössä ja tyhjennyksessä on ammattilaisen huolehdittava siitä, ettei annostusaine joudu kosketuksiin ilman kanssa. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostusyksikön ja siihen rajoittuvien laitteiston osien paine voi aiheuttaa annosteluaineen roiskumisen ulos hydraulisista osista, jos niitä käsitellään tai jos ne avataan. Kytke pumppu irti verkosta ja varmista se luvatonta/tahatonta uudelleenkäynnistystä vastaan. Ennen kuin mitään töitä aletaan tehdä, on laitteiston hydrauliikkaosat tehtävä paineettomiksi. Jos pumpussa käytetään muiden valmistajien varaosia, pumpun toiminnassa voi esiintyä ongelmia. Käytä vain alkuperäisiä varaosia. Tarkista oikeat varaosasarjat ja käytä niitä. Jos jokin asia on epäselvä, käytä apuna räjäytyskuvia ja tilaustietoja, jotka löytyvät liitteestä. Standardi-annostusyksiköt: Väli Huoltotyö Henkilöstö Neljännesvuosittain* Tarkasta, onko annostelukalvossa vaurioita** - katso Korjaukset. Tarkasta hydraulisten johtojen kiinnitys annostusyksikössä. Tarkasta paine- ja imuventtiilien kiinnitys. Tarkasta koko annostusyksikön tiiviys - erityisesti vuotoaukko - katso Ä Standardi-annostusyksiköt: sivulla 37! Tarkasta oikeanlainen syöttö: Anna pumpun imeä - aseta monitoimikytkin vähäksi aikaa asentoon "Testi". Tarkasta sähköliitäntöjen moitteeton kunto. Tarkasta kotelon moitteeton kunto. Tarkasta annostuspään ruuvien kiinnitys. Ammattihenkilöstö * normaalissa kuormituksessa (n. 30 % jatkuvasta käytöstä). Voimakkaassa kuormituksessa (esim. jatkuva käyttö): lyhemmät aikavälit. ** Kun annosteluaineet kuormittavat annostelukalvoja erityisen paljon, esim. hiovien lisäaineiden yhteydessä, pitää annostelukalvo tarkastaa lyhemmin aikavälein. 37

38 Huolto P_BE_00_SW Kuva. 7: Vuotoaukko Annostusyksiköt, joissa on ilmanpoistoventtiili: Väli Neljännesvuosittain* Huoltotyö Lisäksi: Tarkasta ohitusjohdon kiinnitys syöttöyksikössä. Tarkasta ilmanpoistoventtiilin kiinnitys. Tarkasta paine- ja ohitusjohdot mahdollisten taipumien varalta. Tarkasta ilmanpoistoventtiilin toiminta. * normaalissa kuormituksessa (n. 30 % jatkuvasta käytöstä). Voimakkaassa kuormituksessa (esim. jatkuva käyttö): lyhemmät aikavälit. Vääntömomentit Tieto Arvo Yksikkö Ruuvien kiristyksen vääntömomentit: 4,5... 5,0 Nm 38

39 Korjaaminen 3 Korjaaminen Turvallisuusohjeet VAROITUS! Sähköiskun vaara Pumpun sisäosien valtuuttamattomat korjaukset voivat aiheuttaa esim. sähköiskuja. Sen vuoksi pumpun sisäosia saa korjauttaa vain ProMinent - yhtiöllä tai sen valtuuttamalla korjaamolla, tämä koskee erityisesti seuraavia toimia: Vioittuneiden verkkojohtojen vaihto Sulakkeiden vaihto Sähköisen ohjauksen vaihto VAROITUS! Palovaara käytettäessä palavia aineita Vain palavien aineiden yhteydessä: Voit aloittaa polttamisen hapen kanssa. Annostusyksikön täytössä ja tyhjennyksessä on ammattilaisen huolehdittava siitä, ettei annostusaine joudu kosketuksiin ilman kanssa. VAROITUS! Ennen kuin pumppu lähetetään, on ehdottomasti huomioitava luvussa "Varastointi, kuljetus ja pakkauksesta purkaminen" olevat turvallisuusohjeet! VAROITUS! Annosteluaineen koskettaminen Aineeseen koskevat osat irrotetaan ja niihin kosketaan korjauksen yhteydessä. Suojaudu annosteluaineelta, jos se on vaarallista. Huomioi annosteluaineen käyttöturvallisuustiedote. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostusyksikön ja siihen rajoittuvien laitteiston osien paine voi aiheuttaa annosteluaineen roiskumisen ulos hydraulisista osista, jos niitä käsitellään tai jos ne avataan. Kytke pumppu irti verkosta ja varmista se luvatonta/tahatonta uudelleenkäynnistystä vastaan. Ennen kuin mitään töitä aletaan tehdä, on laitteiston hydrauliikkaosat tehtävä paineettomiksi. Korjaukset, jotka pätevä ammattihenkilöstö saa suorittaa - käyttöohjeen mukaisesti: Venttiilien puhdistaminen Kalvon vaihtaminen Kaikki muut korjaukset: Käänny ProMinentin edustajan puoleen! 3. Venttiilien puhdistaminen 39
