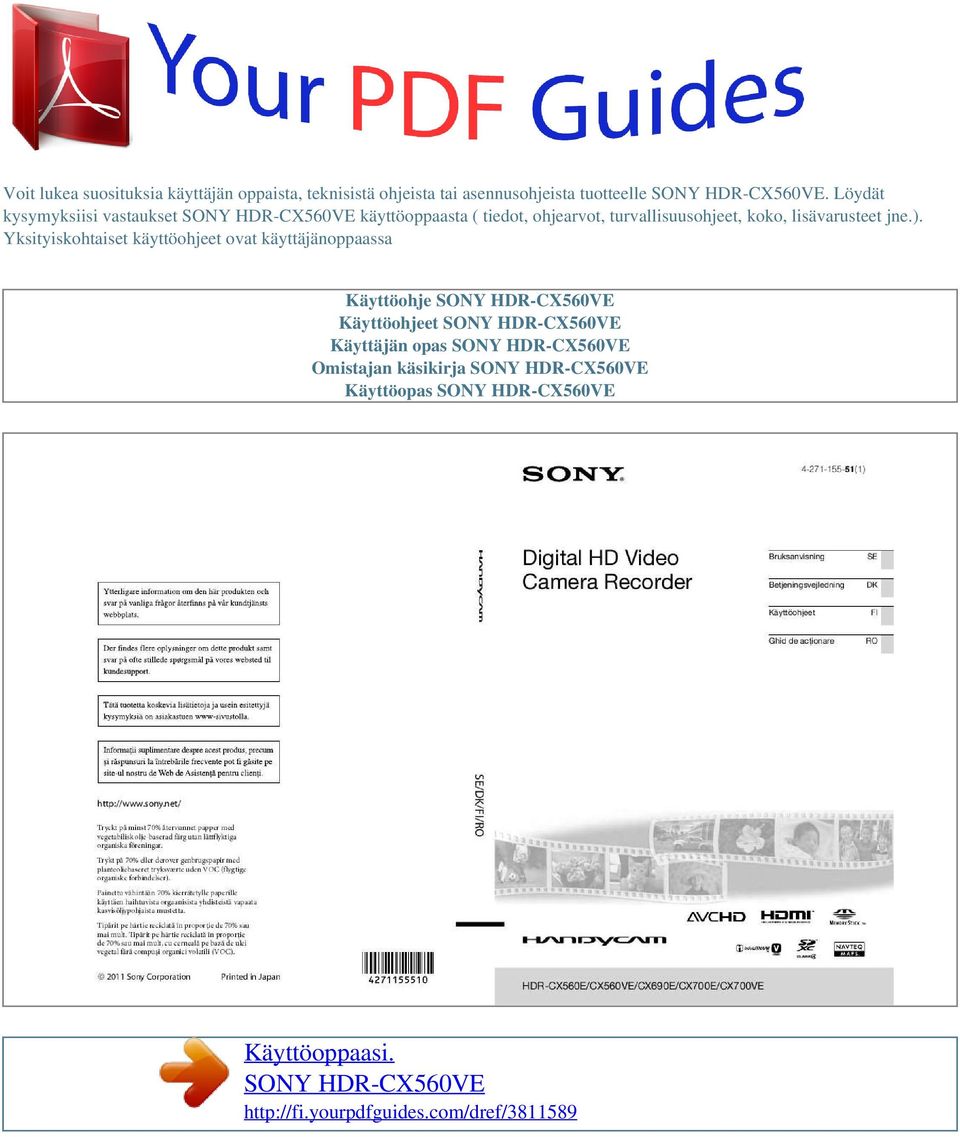

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

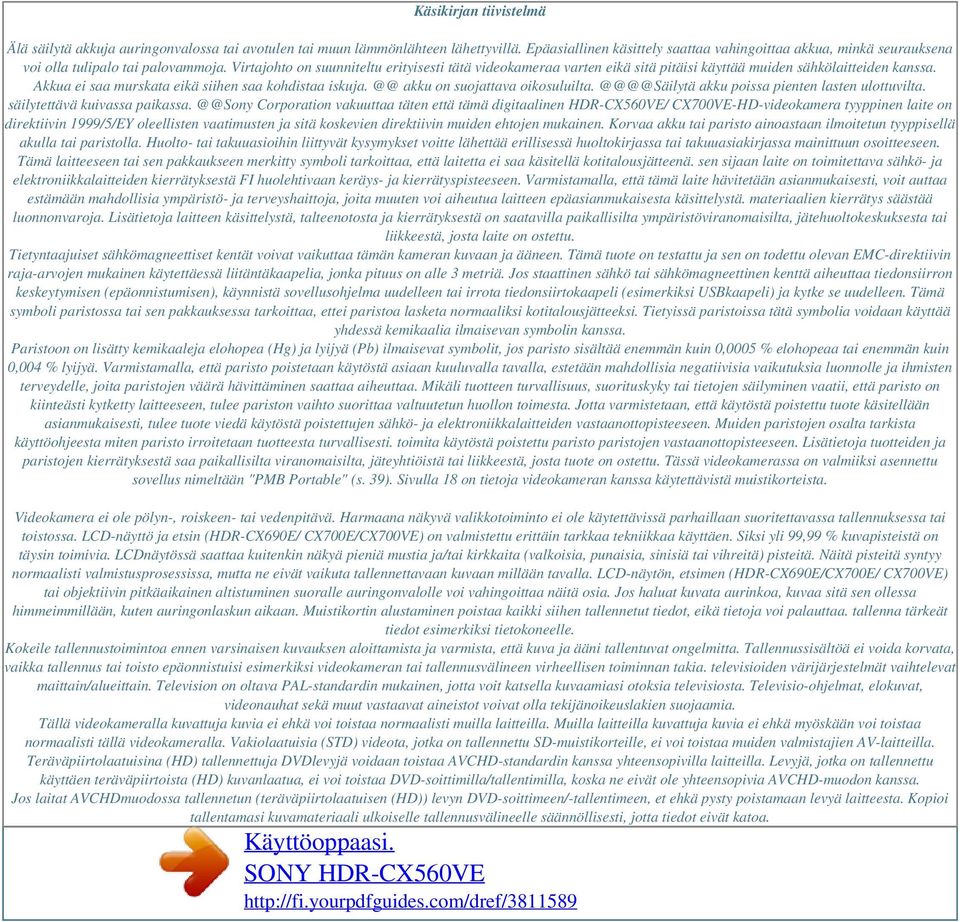

2 Käsikirjan tiivistelmä Älä säilytä akkuja auringonvalossa tai avotulen tai muun lämmönlähteen lähettyvillä. Epäasiallinen käsittely saattaa vahingoittaa akkua, minkä seurauksena voi olla tulipalo tai palovammoja. Virtajohto on suunniteltu erityisesti tätä videokameraa varten eikä sitä pitäisi käyttää muiden sähkölaitteiden kanssa. Akkua ei saa murskata eikä siihen saa kohdistaa iskuja. akku on suojattava oikosuluilta. akku poissa pienten lasten ulottuvilta. säilytettävä kuivassa paikassa. Corporation vakuuttaa täten että tämä digitaalinen HDR-CX560VE/ CX700VE-HD-videokamera tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Korvaa akku tai paristo ainoastaan ilmoitetun tyyppisellä akulla tai paristolla. Huolto- tai takuuasioihin liittyvät kysymykset voitte lähettää erillisessä huoltokirjassa tai takuuasiakirjassa mainittuun osoitteeseen. Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä FI huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Tietyntaajuiset sähkömagneettiset kentät voivat vaikuttaa tämän kameran kuvaan ja ääneen. Tämä tuote on testattu ja sen on todettu olevan EMC-direktiivin raja-arvojen mukainen käytettäessä liitäntäkaapelia, jonka pituus on alle 3 metriä. Jos staattinen sähkö tai sähkömagneettinen kenttä aiheuttaa tiedonsiirron keskeytymisen (epäonnistumisen), käynnistä sovellusohjelma uudelleen tai irrota tiedonsiirtokaapeli (esimerkiksi USBkaapeli) ja kytke se uudelleen. Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. Tässä videokamerassa on valmiiksi asennettu sovellus nimeltään "PMB Portable" (s. 39). Sivulla 18 on tietoja videokameran kanssa käytettävistä muistikorteista. Videokamera ei ole pölyn-, roiskeen- tai vedenpitävä. Harmaana näkyvä valikkotoiminto ei ole käytettävissä parhaillaan suoritettavassa tallennuksessa tai toistossa. LCD-näyttö ja etsin (HDR-CX690E/ CX700E/CX700VE) on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99 % kuvapisteistä on täysin toimivia. LCDnäytössä saattaa kuitenkin näkyä pieniä mustia ja/tai kirkkaita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Näitä pisteitä syntyy normaalisti valmistusprosessissa, mutta ne eivät vaikuta tallennettavaan kuvaan millään tavalla. LCD-näytön, etsimen (HDR-CX690E/CX700E/ CX700VE) tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa näitä osia. Jos haluat kuvata aurinkoa, kuvaa sitä sen ollessa himmeimmillään, kuten auringonlaskun aikaan. Muistikortin alustaminen poistaa kaikki siihen tallennetut tiedot, eikä tietoja voi palauttaa. tallenna tärkeät tiedot esimerkiksi tietokoneelle. Kokeile tallennustoimintoa ennen varsinaisen kuvauksen aloittamista ja varmista, että kuva ja ääni tallentuvat ongelmitta. Tallennussisältöä ei voida korvata, vaikka tallennus tai toisto epäonnistuisi esimerkiksi videokameran tai tallennusvälineen virheellisen toiminnan takia. televisioiden värijärjestelmät vaihtelevat maittain/alueittain. Television on oltava PAL-standardin mukainen, jotta voit katsella kuvaamiasi otoksia televisiosta. Televisio-ohjelmat, elokuvat, videonauhat sekä muut vastaavat aineistot voivat olla tekijänoikeuslakien suojaamia. Tällä videokameralla kuvattuja kuvia ei ehkä voi toistaa normaalisti muilla laitteilla. Muilla laitteilla kuvattuja kuvia ei ehkä myöskään voi toistaa normaalisti tällä videokameralla. Vakiolaatuisia (STD) videota, jotka on tallennettu SD-muistikorteille, ei voi toistaa muiden valmistajien AV-laitteilla. Teräväpiirtolaatuisina (HD) tallennettuja DVDlevyjä voidaan toistaa AVCHD-standardin kanssa yhteensopivilla laitteilla. Levyjä, jotka on tallennettu käyttäen teräväpiirtoista (HD) kuvanlaatua, ei voi toistaa DVD-soittimilla/tallentimilla, koska ne eivät ole yhteensopivia AVCHD-muodon kanssa. Jos laitat AVCHDmuodossa tallennetun (teräväpiirtolaatuisen (HD)) levyn DVD-soittimeen/-tallentimeen, et ehkä pysty poistamaan levyä laitteesta. Kopioi tallentamasi kuvamateriaali ulkoiselle tallennusvälineelle säännöllisesti, jotta tiedot eivät katoa.

3 Jos haluat tallentaa kuvia tietokoneelle, katso sivu 35, ja jos haluat tallentaa kuvia ulkoisille laitteille, katso sivu 42. Se, minkätyyppisille levyille tai tallennusvälineille kuvia voidaan tallentaa, REC Mode] on valittu riippuu siitä, mikä [ ] kuvia kuvattaessa. [50p Quality -laadun kanssa tallennetut videot voidaan tallentaa käyttämällä ulkoista tallennusvälinettä ]-laadun kanssa (s. 44). [Highest Quality tallennetut videot voidaan tallentaa ulkoisille tallennusvälineille tai Blu-ray-levyille. Jos kuvien tallennus tai toisto ei onnistu, suorita [Format] Jos tallennat ja poistat kuvia toistuvasti, tallennusvälineellä olevat tiedot muuttuvat ajan myötä pirstaleisiksi. Tällöin kuvia ei voi enää tallentaa eikä toistaa. Tallenna sellaisessa tapauksessa kuvat ensin jollekin ulkoiselle tallennusvälineelle ja suorita sitten [Format] (MENU) [Setup] koskettamalla [ (Media Settings)] [Format] haluamasi tallennusväline (HDR- CX560E/ CX560VE/CX700E/CX700VE). Muista irrottaa akku tai verkkovirtalaite, kun olet katkaissut virran videokamerasta. Irrota verkkovirtalaite videokamerasta pitäen kiinni sekä videokamerasta että DC-liittimestä. Jos videokameran tai akun lämpötila muuttuu poikkeuksellisen korkeaksi tai matalaksi, tallennus tai toisto videokameralla voi estyä. Tämä johtuu siitä, että videokameran suojaustoiminnot voivat aktivoitua näissä tilanteissa. Siinä tapauksessa LCD-näyttöön tai etsimeen (HDR- CX690E/CX700E/CX700VE) tulee ilmaisin. Kun kytket videokameran toiseen laitteeseen tietoliikennekaapelilla, varmista, että liitin on oikeassa asennossa. Jos työnnät liittimen liitäntään väkisin, liitäntä vioittuu ja videokameraan voi tulla toimintahäiriö. Tässä käyttöoppaassa olevat esimerkkikuvat on otettu digitaalikameralla, joten ne voivat poiketa todellisista videokameran näytössä näkyvistä kuvista ja ilmaisimista. Lisäksi videokameraa ja sen näyttöjä esittävät kuvat ovat havainnollisuuden vuoksi liioittelevia tai yksinkertaistettuja. Tässä käyttöoppaassa sisäistä muistia (HDRCX560E/CX560VE/CX700E/CX700VE) ja muistikorttia kutsutaan "tallennusvälineeksi". Tässä oppaassa DVD-levyä, joka on tallennettu teräväpiirtolaatuisena (HD) kutsutaan AVCHD-levyksi. Tämän sarjan tärkeimmät erot teknisissä tiedoissa ovat seuraavat. Muutoin tallennusväline voi vioittua, tallennettuja kuvia ei voida toistaa tai ne voivat kadota tai kameraan voi tulla muu toimintahäiriö. muistikortin poistaminen, kun käyttövalo (s. 19) palaa tai välkkyy akun tai verkkovirtalaitteen irrottaminen videokamerasta, tai videokameran altistaminen iskuille tai tärinälle, kun (video)/ (valokuva)-valo (s. 21) tai käyttövalo (s. 19) palaa tai välkkyy Kun käytät olkahihnaa (myydään erikseen), varo iskemästä videokameraa muihin esineisiin. Teräväpiirtolaatuisen (HD) levyn luominen muulla DVD-tallentimella tai vastaavalla kuin DVDirect Express. Huomautuksia Älä kiinnitä videokameraan mitään muuta "InfoLITHIUM"-akkua kuin V-sarjaa. Kiinnitä akku liu'uttamalla sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. Tämä tapa on hyödyllinen, kun verkkovirtalaite ei ole käytettävissä. Jos kytket videokameran kannettavaan tietokoneeseen, jota ei ole kytketty sähköverkkoon, tietokoneen akun varaus heikkenee. Älä jätä videokameraa kytketyksi tietokoneeseen tällä tavalla. Lataamisen onnistumista itse kootun tai muunnetun tietokoneen tai USB-keskittimen kautta ei taata. Et voi käyttää kannettavaa Sony CP-AH2R- tai CP-ALlaturia (myydään erikseen) videokameran lataamiseen. usb-laturia/verkkovirtalaite ei ehkä ole saatavilla kaikissa maissa. /CHG (salama/lataus)-merkkivalo ei ehkä syty, jos akun varaus on liian vähissä. Kun videokamera on päällä, akun jäljellä oleva keskimääräinen aika näkyy LCD-näytön oikeassa yläkulmassa olevasta ilmaisimesta. Vaikka akku olisi kiinnitetty, se ei purkaudu. Ennen kuin irrotat akun tai verkkovirtalaitteen, sammuta videokamera ja varmista, että (video)/ (valokuva)-merkkivalot (s. Videon kuvausvaloa (myydään erikseen) kytkettäessä kannattaa käyttää NP-FV70- tai NP-FV100-akkua. NP-FV30-akun käyttöä ei suositella, sillä tällöin muistikorttia paikalleen tai poistat sitä kamerasta, varo, että muistikortti ei ponnahda ulos ja putoa. Avaa kansi ja työnnä korttia kerran kevyesti sisään. Kosketa missä tahansa LCD-näyttöä painikkeita lukuun ottamatta, jotta voit käyttää vaihtoehtoja. Noin 4 sekunnin kuluttua Huomautuksia Jos suljet LCDnäytön videon kuvauksen aikana, videokamera lopettaa tallennuksen. videoiden yht&auma toistoa edellisestä kerrasta. MOVIE/PHOTO] (oletusasetus) tai Seuraava kuva näytetään, kun valitset [ MOVIE] koskettamalla Vaihda kuvatyyppiä-painiketta tapahtumahakemistonäytöllä. Huomautuksia Kuvia ei ehkä voi toistaa muilla laitteilla kuin videokameralla. Vihjeitä Koskettamalla -painiketta avaat näytön, jossa on käytettävissä olevat toiminnot, joita voit helposti käyttää näytöltä. Kun valittu kuva on toistettu kokonaan, INDEX-näyttö tulee jälleen näkyviin. / -painiketta taukotilan aikana. Videota voi toistaa hidastettuna koskettamalla / -painikkeen koskettamista toiston aikana, videoita toistetaan noin 5 kertaa Kun jatkat noin 10 kertaa noin 30 kertaa noin 60 kertaa nopeammin. kuvauspäivämäärä ja-kellonaika, kuvausolot sekä koordinaatit (HDR- CX560VE/CX700VE) tallennetaan automaattisesti kuvauksen aikana. Näitä tietoja ei näytetä kuvauksen aikana, mutta voit näyttää ne toiston (MENU) [Setup] [ (Playback Settings)] [Data Code] aikana koskettamalla. Seuraava PHOTO] koskettamalla Vaihda kuvatyyppiä-painiketta kuva näytetään, kun valitset [ tapahtumahakemistonäytöllä. Liitäntätapa ja televisiossa näkyvän kuvan laatu (teräväpiirto (HD) tai vakiolaatu (STD)) määräytyvät liitettävän television tyypin ja käytettävien liitäntöjen mukaan. Toista video tai valokuva videokameralla (s. Jos kytket ainoastaan komponenttivideoliittimet, audiosignaalia ei lähetetä.

4 Kytke valkoinen ja punainen liitin, jos haluat lähettää audiosignaalin. Käytä HDMI-kaapelia, jossa on HDMI-logo. Käytä HDMI-miniliitintä toisessa päässä (videokamera) ja toisessa päässä televisioon sopivaa liitintä. tekijänoikeuksilla suojattuja kuvia ei toisteta videokameran HDMI OUT-liitännästä. Jotkin televisiot eivät ehkä toimi oikein (esimerkiksi ääntä tai kuvaa ei ole) tätä liitäntätapaa käytettäessä. Kun liitäntä tehdään A/Vliitäntäkaapelilla, jossa on S-Video Jos haluat, että audiosignaalit lähetetään, kytke valkoinen ja punainen liitin television audiotuloliitäntöihin. Tätä liitäntätapaa käyttämällä saadaan parempi kuva kuin A/V-liitäntäkaapelin kautta. Jos televisio on monoääninen (televisiossa on vain yksi audiotuloliitäntä) Kytke A/V-liitäntäkaapelin keltainen liitin television tai videonauhurin videotuloliitäntään ja valkoinen (vasen kanava) tai punainen (oikea kanava) liitin audiotuloliitäntään. Vihjeitä Jos kytket videokameran televisioon useammalla kuin yhdellä kaapelilla, television tuloliitäntöjä käytetään seuraavassa järjestyksessä: HDMI komponentti S VIDEO video HDMI (High Definition Multimedia Interface) on liitäntä, jonka kautta lähetetään sekä videoettä audiosignaalit. HDMI OUT-liitännän kautta saadaan erittäin laadukas kuva ja digitaalinen ääni. Kytkemällä Sonyn Photo TV HD-yhteensopivat laitteet HDMIkaapelilla* tai komponentti-av-kaapelilla** saat aivan uuden valokuvien maailman nautittavaksi henkeäsalpaavalla, täydellä HD-laadulla. Huomautuksia Kun toistat vakiolaatuisia (STD) videoita 4:3-televisiolla, joka ei ole yhteensopiva 16:9-signaalin kanssa, tallenna videot 4:3(MENU) kuvasuhteella. Jos televisiossa tai videonauhurissa on 21-nastainen sovitin (EUROCONNECTOR) Jos haluat katsella toistokuvia, käytä 21nastaista sovitinta (myydään erikseen). Jos poistat tallennetuihin malleihin sisältyviä videoita tai valokuvia, myös mallit poistetaan. Vihjeitä Jos alat toistaa kuvaa valitsemalla sen tapahtumahakemistonäytöltä, voit poistaa kuvan käyttämällä -toimintoa toistonäytöllä. Jos haluat poistaa kaikki tallennusvälineellä olevat kuvat ja palauttaa tallennusvälineen koko tallennuskapasiteetin, alusta tallennusväline. Pienennettyjä kuvia, joiden ansiosta voit tarkastella useita kuvia samanaikaisesti hakemistonäytössä, kutsutaan "pikkukuviksi". Kaikkien tapahtuman videoiden/ valokuvien poistaminen kerralla PMB-ohjelmisto, joka löytyy CD-ROM-levyltä (vakiovaruste) sisältää toimintoja, joiden avulla voit tehdä enemmän videokameralla tallentamillesi kuville. PMB Portable-ohjelmiston, joka on valmiiksi asennettu videokameraan, avulla voit matkoilla ollessasi toistaa kuvia tai lähettää niitä verkkoon kytkemällä videokameran tietokoneeseen. Käyttöjärjestelmä*1 Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7 Suoritin*4 Intel Core Duo 1,66 GHz tai nopeampi tai Intel Core 2 Duo 1,66 GHz tai nopeampi (Intel Core 2 Duo 2,26 GHz tai nopeampi vaaditaan käsiteltäessä FX- tai FH-videoita ja Intel Core 2 Duo 2,40 GHz tai nopeampi vaaditaan käsiteltäessä PS-videoita. ) Kuitenkin, Intel Pentium III 1 GHz tai nopeampi riittää seuraaviin toimintoihin: Videoiden ja valokuvien tuominen tietokoneeseen One Touch Disc Burn Blu-ray-levyn/AVCHD-levyn/DVD-videon luominen (Intel Core Duo 1,66 GHz tai nopeampi vaaditaan luotaessa DVDvideo muuntamalla teräväpiirtoinen kuvalaatu (HD) vakiotarkkuudeksi (STD). ) Muisti Windows XP: 512 Mt tai enemmän (suositus: vähintään 1 Gt) Vain vakiolaatuisten (STD) videoiden käsittelyyn riittää kuitenkin vähintään 256 Mt. Windows Vista/Windows 7: 1 Gt tai enemmän Kiintolevy Asennukseen vaadittava levytila: Noin 500 Mt (10 Gt tai enemmän voidaan tarvita luotaessa AVCHD-levyjä. Joko NTFS tai exfat on suositeltava kiintolevyn tiedostojärjestelmä. Jos käyttöjärjestelmä on päivitetty tai samassa koneessa on useita että videokameraa ei ole kytketty tietokoneeseen. Sulje kaikki sovellukset ennen ohjelmiston voivat vahingoittua tai niitä ei voi sopimus huolella ja valitse sitten [I samoin kuin muissa, tapauksissa, Sony ei ole millään tavalla vastuussa mistään palvelun käytöstä aiheutuvista menetyksistä, vahingoista tai ongelmista sinun ja kolmannen osapuolen välillä. sony-palvelin ohjaa sinut sivustoille. Et ehkä kuitenkaan pysty käyttämään sivustoja jostain syystä kuten palvelimen huoltotoimet. Jos Sony päättää lopettaa palvelimen toiminnan, siitä ilmoitetaan etukäteen Sonyn sivustolla jne. Sellaisia tietoja kuten sen sivuston URL-osoite, johon sinut ohjataan Sony-palvelimelta, voidaan tallentaa Sonyn tulevaisuudessa tarjoamien tuotteiden ja palvelujen parantamiseksi. Henkilökohtaisia tietoja ei kuitenkaan tallenneta. Levyjä, joihin on tallennettu teräväpiirtolaatuisia (HD) kuvia, ei pitäisi käyttää DVD-soittimissa/tallentimissa. Koska DVD-soittimet/tallentimet eivät ole yhteensopivia AVCHD-muodon kanssa, DVDsoittimet/tallentimet eivät ehkä poista levyä oikein. poista esittelyvideo, kun kopioit tai luot levyjä. Jos sitä ei poisteta, videokamera ei ehkä toimi oikein. Et kuitenkaan voi palauttaa esittelyvideota, jos poistat sen. Laitteet, joilla luotua levyä voidaan toistaa Huomautuksia Pidä huolta, että PlayStation3-laitteessasi on viimeisin PlayStation3-ohjelmisto. Voit myös toistaa kuvia videokameralla tai toisella toistolaitteella. Huomautuksia Et ehkä voi käyttää ulkoista tallennusvälinettä kooditoiminnolla. NTFS-tiedostojärjestelmällä, alusta ulkoinen tallennusväline videokameralla ennen käyttöä. alustusnäyttö tulee esille, kun ulkoinen tallennusväline kytketään videokameraan. Varmista, että ulkoiselle tallennusvälineelle ei ole tallennettu tärkeitä tietoja, ennen kuin alustat sen videokameralla. Toimintaa ei voi taata kaikille laitteille, jotka täyttävät toimintavaatimukset.

5 Vihjeitä Voit tuoda ulkoiselle tallennusvälineelle tallennettuja kuvia tietokoneelle käyttämällä toimitettua "PMB"-ohjelmistoa. Laitteet, joita ei voi käyttää ulkoisina tallennusvälineinä. Tallennusväline, jonka kapasiteetti on yli 2 Tt tavallinen levyasema kuten CD- tai DVD-asema tallennusväline, joka on kytketty USBkeskittimen kautta tallennusväline, jossa on sisäänrakennettu USB-keskitin kortinlukija HDR-CX560E/CX560VE/CX700E/ CX700VE: Videot ja valokuvat, jotka on tallennettu videokameran [Media Select]-näytöllä valitulle tallennusvälineelle ja joita ei ole vielä tallennettu ulkoiselle tallennusvälineelle, voidaan tässä vaiheessa tallentaa kytketylle ulkoiselle tallennusvälineelle. Tämä toiminto on käytössä vain, kun on kuvattu uusia kuvia. HDR-CX690E: Videot ja valokuvat, jotka on tallennettu (videokameraan laitetulle) muistikortille ja joita ei vielä ole tallennettu ulkoiselle tallennusvälineelle, voidaan tallentaa kytketylle tallennusvälineelle tässä vaiheessa. Kuitenkin vaikka ulkoisessa tallennusvälineessä olisi vapaata tilaa, voit tallentaa korkeintaan seuraavat määrät kohtauksia. Vahvista kuvan valinta pitämällä kuvaa painettuna LCD-näytössä. Valitse haluamasi kuva ja toista se (s. Voit katsoa kuvia myös videokameraan kytketyllä televisiolla (s. Voit luoda levyn tai toistaa luodulla levyllä olevia kuvia DVD-tallentimella, DVDirect Express (myydään viimeinen video saattaa jäädä (HD) levyn luominen muulla DVDtallentimella tai vastaavalla kuin DVDirect Express kytke videokamera USBkaapelilla teräväpiirtolaatuisia (HD) videoita tukevaan levytallennuslaitteeseen, esimerkiksi Sony DVD-tallentimeen. Katso lisätietoja myös liitettävän laitteen kopioida videokameralla toistettavia kuvia levylle tai videokasetille kytkemällä videokameran A/V-liitäntäkaapelilla tallentimeen, muuhun Sony DVDtallentimeen kuin DVDirect Express jne. Liitä laite joko tavalla tai. Katso lisätietoja myös liitettävien laitteiden mukana toimitetuista lisätietoja liitettävän laitteen mukana toimitetusta käyttöohjeista. Kun kopiointi on valmis, pysäytä tallentavana laitteena käytettävä laite ja sitten videokamera. A/V-liitäntäkaapeli (vakiovaruste) A/V-liitäntäkaapeli, jossa on S VIDEO (myydään erikseen) Tätä kaapelia käyttämällä voidaan tuottaa korkeampilaatuisia kuvia kuin A/V-liitäntäkaapelilla. kytke valkoinen ja Punainen liitin (vasen/oikea äänikanava) sekä S VIDEO-liitin (S VIDEO-kanava) A/V-liitäntäkaapelissa, joka on varustettu S VIDEO-kaapelilla. Jos kytket vain S VIDEO-liittimen, et kuule lainkaan ääntä. keltaista liitintä (video) ei tarvitse kytkeä. Huomautuksia Koska kopiointi tehdään analogisesti, kuvan laatu voi heikentyä. Kuvia ei voi kopioida tallentimiin, jotka on kytketty HDMI-kaapelilla. Jos kytket monoääniseen laitteeseen, kytke A/Vliitäntäkaapelin keltainen liitin toisen laitteen videoliitäntään ja valkoinen (vasen kanava) tai punainen (oikea kanava) liitin laitteen audiotuloliitäntään. Jos tallentavana laitteena käytettävässä laitteessa on tulokanavan valinta, valitse siitä oikea tulokanava. Jakaa kaksi sekuntia nopeaa liikettä kuviin, jotka tallennetaan sitten videona ja valokuvina. Terävöittää kohteen tausta sumennettuna tai terävöittää koko kuvan. Jos kuvaat liikkuvan kohteen suuremmalla suljinnopeudella, se vaikuttaa kuvassa jähmettyneeltä. Hitaammalla suljinnopeudella kohde näkyy ikään kuin liukuvana., jos kohde on valkoinen tai taustavalo on AE Shift. säätää valotuksen. Kosketa, jos kohde on musta tai valo on himmeä. Valitsee sopivan kuvausasetuksen kohtauksen tyypin mukaan, esimerkiksi yönäkymän tai hiekkarannan. Ottaa automaattisesti kuvan aina, kun tunnistaa hymyn. Suurentaa näytön keskellä olevan kuvan noin 2,0-kertaiseksi. guide Frame. Näyttää kehyksen, jolla voi varmistaa, että kohde on pysty- tai vaakasuorassa. Näyttää seeprakuvion auttamaan kirkkauden säätämisessä. peaking*1. Näyttää LCD-näytöllä kuvan ääriviivat korostettuina. Poistaa kaikki sisäisen tallennusvälineen tai muistikortin tiedot. Valitse tämä asetus, jos liität videokameran televisioon, jossa on komponenttituloliitäntä (s. Säätää ajan aikaeron mukaan pysäyttämättä kelloa (s. Jos haluat asentaa "Handycam"käsikirjan Windows tietokoneelle, laita vakiovarusteisiin sisältyvä CD-ROM-levy tietokoneen levyasemaan. Jos näyttö ei tule näkyviin, valitse [Start] [Computer] (Windows XP:ssä [My Computer]) ja kaksoisnapsauta kohtaa [SONYPMB(E:)](CD- ROM)* [install. Jos käytössä on Macintosh, avaa [Handbook] [FI]-kansio CD-ROM-levyllä ja kopioi [Handbook. Jos sitä ei ole asennettu tietokoneeseesi, voit ladata sen Adobe Systemsverkkosivustolta: Jos videokameran käytössä ilmenee ongelma, suorita seuraavat vaiheet. Irrota virtalähde ja liitä se uudelleen noin 1 minuutin kuluttua. RESET-painikkeen painaminen palauttaa kaikki asetukset oletusarvoihin, myös kellonajan. Ota yhteyttä Sony-jälleenmyyjään tai lähimpään valtuutettuun Sonyhuoltoon. Videokamera ei toimi, vaikka siihen on kytketty virta. Videokamera on ehkä alustettava tai videokameran sisäinen muisti (HDR-CX560E/ CX560VE/CX700E/CX700VE) vaihdettava ongelmasta riippuen. Jos tämä on tarpeen, sisäiseen muistiin tallennetut tiedot katoavat. Tallenna (varmuuskopioi) sisäiseen muistiin tallennetut tiedot muuhun tallennusvälineeseen, ennen kuin lähetät videokameran korjattavaksi. emme vastaa sisäisestä muistista mahdollisesti katoavista tiedoista. Videokameraa korjattaessa pientä osaa sisäiseen muistiin tallennetuista tiedoista saatetaan katsoa ongelman selvittämiseksi. Sony-huolto ei kuitenkaan kopioi tai säilytä tietoja. Virran kytkemisen jälkeen kestää muutama sekunti, ennen kuin videokamera on valmis kuvaukseen. Tämä ei ole merkki viasta. Irrota verkkovirtalaite pistorasiasta tai poista akku ja aseta se takaisin noin 1 minuutin kuluttua.

6 Jos videokamera ei vieläkään toimi, paina RESET-painiketta (s. 74) teräväkärkisellä esineellä. (RESET-painikkeen painaminen palauttaa kaikki asetukset oletusarvoihin, myös kellonajan. ) Videokameran lämpötila on erittäin korkea. Katkaise videokamerasta virta ja jätä se joksikin aikaa viileään paikkaan. Jos et vieläkään pysty käyttämään videokameraa, katkaise siitä virta ja vie se lämpimään paikkaan. Anna videokameran olla lämpimässä paikassa jonkin aikaa ja kytke siihen sitten virta. Tämä ei ole merkki viasta. Jos LCD-näytössä tai etsimessä (HDRCX690E/CX700E/CX700VE) näkyy ilmaisimia, tarkista seuraavat asiat. Jos ongelma ei poistu, vaikka olet yrittänyt korjata sitä muutaman kerran, ota yhteys Sony-jälleenmyyjään tai lähimpään valtuutettuun Sonyhuoltoon. Anna heille tässä tapauksessa kaikki virhekoodin C:llä tai E:llä alkavat luvut. Paina MODE-painiketta, jolloin (video)merkkivalo tai (valokuva)-merkkivalo syttyy. Videokamera tallentaa juuri otettua kuvaa tallennusvälineelle. Uutta kuvaa ei voi ottaa tänä aikana. Videokameran lämpötila on erittäin korkea tai alhainen. Katkaise videokamerasta virta ja jätä se joksikin aikaa viileään tai lämpimään paikkaan. Aseta virtalähde takaisin paikalleen ja yritä käyttää videokameraa uudelleen. Kytke sitten tietokone ja videokamera uudelleen oikeassa järjestyksessä. Kun sekä Built-in USB cable että toinen USB-kaapeli (joka on kytketty videokameran USB-porttiin) on kytketty ulkoisiin laitteisiin samanaikaisesti, irrota kaapeli, jota ei ole kytketty tietokoneeseen. Kun ilmaisin vilkkuu, vapaa tila ei riitä kuvien tallentamiseen. poista tarpeettomat kuvat (s. 34) tai alusta muistikortti tallennettuasi kuvat toiselle tallennusvälineelle. Huomaa kuitenkin, ettei kameran tärinästä varoittava ilmaisin poistu näkyvistä. Ylempi: Kun LCD-näyttö on auki Alempi: Kun toistetaan etsimen kanssa avaamatta LCD-näyttöä Jos haluat tallentaa taulukon mukaisen maksimiajan verran, sinun on poistettava videokameran esittelyvideo (HDR-CX560E/CX560VE/CX700E/CX700VE). videokamera käyttää VBR (Variable Bit Rate, vaihtuva bittinopeus)-muotoa kuvanlaadun säätämiseen automaattisesti kohtauksen mukaan. Tämä tekniikka aiheuttaa vaihteluita tallennusajoissa. Nopeasti liikkuvia ja monimutkaisia kuvia sisältävät videot kuvataan suuremmalla bittinopeudella, mikä vähentää tallennusvälineelle mahtuvaa tallennusaikaa. Todellinen tallennettavien valokuvien määrä näytetään LCDnäytöllä kuvauksen aikana (s. Huomautuksia Tallennettava aika voi vaihdella kuvauksen ja REC kohteen olosuhteista sekä asetuksista [ Frame Rate] riippuen (s. Vihjeitä Voit käyttää valokuvien kuvaamisen myös muistikorttia, jonka koko on alle 1 Gt. Älä käytä tai säilytä videokameraa ja sen tarvikkeita seuraavassa kuvatuissa paikoissa: Hyvin kuumassa, kylmässä tai kosteassa paikassa. Älä jätä videokameraa tai sen tarvikkeita alttiiksi yli 60 C:n lämpötiloille, kuten suoraan auringonvaloon, lämmityslaitteen lähelle tai aurinkoiseen paikkaan pysäköityyn autoon. Muutoin laitteet voivat vioittua tai niiden kotelo voi muuttaa muotoaan. Paikassa, joka on lähellä voimakkaita magneettikenttiä tai jossa on tärinää. muutoin videokamera voi vioittua. Paikassa, jossa on voimakkaita radioaaltoja tai säteilyä. videokamera ei ehkä tallenna oikein. Paikassa, jonka lähellä on AM-vastaanotin ja videolaitteita. Jos videokameran sisään pääsee hiekkaa tai pölyä, videokamera voi vioittua. joskus näitä vikoja ei voi korjata. Ikkunoiden lähellä tai ulkoilmassa, jossa LCD-näyttö, etsin (HDR-CX690E/CX700E/ CX700VE) tai objektiivi voi olla alttiina suoralle auringonvalolle. Tämä vahingoittaa etsimen (HDR-CX690E/CX700E/CX700VE) tai LCD-näytön sisäosia. Käytä videokameraa 6,8 V:n/7,2 V:n tasavirtajännitteellä (akku) tai 8,4 V:n tasavirtajännitteellä (verkkovirtalaite). Käytä tasavirta- tai vaihtovirtakäytössä tässä käyttöohjeessa suositeltuja varusteita. Jos kotelon sisään pääsee jokin esine tai nestettä, irrota videokamera virtalähteestä ja vie se Sony-jälleenmyyjän tarkistettavaksi, ennen kuin jatkat sen käyttöä. vältä kovakouraista käsittelyä ja iskuja (älä kolhi, pudota tai tallo kameraa). Älä pura videokameraa osiin tai tee siihen muutoksia. varo erityisesti objektiivia. Pidä videokameran virta katkaistuna, kun et käytä videokameraa. Kun irrotat verkkovirtajohdon, vedä aina pistokkeesta, älä johdosta. Älä aseta verkkovirtajohdon päälle painavia esineitä, jotta se ei vioitu. Älä käytä epämuodostunutta tai vaurioitunutta akkua. pidä metalliset kosketuspinnat puhtaina. Jos akun elektrolyyttinestettä on päässyt vuotamaan, toimi seuraavasti: Ota yhteys lähimpään valtuutettuun Sony-huoltoon. pese iholle päässyt neste pois. Jos vuotanutta nestettä pääsee silmiisi, huuhtele ne runsaalla vedellä ja hakeudu lääkärin hoitoon. Jos videokameran kotelo likaantuu, puhdista se pehmeällä, kevyesti veteen kostutetulla liinalla ja pyyhi kotelo sitten kuivalla, pehmeällä liinalla. Vältä seuraavia toimia, jotta pinnoite ei vaurioidu: Älä käsittele laitetta ohentimilla, bensiinillä, alkoholilla, kemikaaleilla käsitellyillä liinoilla, hyönteissuihkeilla tai aurinkovoiteilla Älä kosketa laitetta, jos käsissäsi edellä mainittuja aineita Älä jätä koteloa kosketuksiin kumi- tai vinyyliesineen kanssa pitkäksi ajaksi Jos videokameraa ei aiota käyttää pitkään aikaan Jotta videokamera pysyisi optimaalisessa tilassa pitkään, käynnistä se ja suorita tallennuksia ja toistoja vähintään kerran kuukaudessa. Kuluta akun varaus täysin loppuun ennen akun varastointia. Puhdista objektiivin pinta pehmeällä liinalla, jos objektiivin pinnalla on sormenjälkiä käytät objektiivia kuumassa tai kosteassa paikassa käytät objektiivia suolapitoisessa ympäristössä, kuten meren rannalla Säilytä objektiivia hyvin ilmastoidussa paikassa, jossa ei ole likaa eikä pölyä.

7 Puhdista objektiivi säännöllisesti, jotta homeitiöt eivät pääse kasvamaan sen pinnalla. Älä paina LCD-näyttöä voimakkaasti, sillä seurauksena voi olla vahinkoja. jos käytät videokameraa kylmässä ympäristössä, LCD-näytössä voi näkyä jälkikuva. Tämä ei ole merkki viasta. videokameran käytön aikana LCDnäytön takaosa voi lämmetä. Tämä ei ole virhetoiminto. Videokameran sisällä on akku, jonka ansiosta päivämäärä, kellonaika ja muut asetukset säilyvät, vaikka videokameran virta katkaistaan. Sisäinen akku latautuu aina, kun kamera on kytketty verkkovirtalaitteella pistorasiaan tai kun siinä on akku. Akun varaus purkautuu kokonaan noin 3 kuukauden kuluessa, jos et käytä videokameraa poistaisit kaikki videot ja valokuvat tai suorittaisit [Format]-toiminnon, sisäiselle tallennusvälineelle voi jäädä tietoja. Lisäksi videokameraa hävitettäessä on suositeltavaa tuhota kameran varsinainen runko. Kun litiumpariston varaus heikkenee, langattoman kaukosäätimen käyttöetäisyys saattaa lyhentyä tai kaukosäädin saattaa alkaa toimia huonosti. Vaikka poistat muistikortin tiedot tai alustat muistikortin videokameran tai tietokoneen avulla, muistikortilta ei voi poistaa tietoja lataa paristoa uudelleen, pura sitä tai hävitä sitä polttamalla. 3-yhteensopiva MPF Baseline-yhteensopiva Tallennusväline (video/valokuva) Sisäinen muisti HDR-CX560E/CX560VE: 64 Gt HDR-CX700E/CX700VE: 96 Gt "Memory Stick PRO Duo" SD-kortti (luokka 4 tai nopeampi) Tallennusvälineen kapasiteettia mitattaessa 1 Gt on 1 miljardia tavua, joista osa on järjestelmänhallinnan ja/tai sovellustiedostojen käytössä. seuraavassa näytetään käyttäjän käytettävissä oleva kapasiteetti. HDR-CX560E: noin 63,9 Gt HDR- CX560VE: noin 63,1 Gt HDR-CX700E: noin 96,0 Gt HDR-CX700VE: noin 95,2 Gt Etsin: Elektroninen etsin: väri (HDR-CX690E/ CX700E/CX700VE) Kuvalaite: 6,2 mm:n (1/2,88-tyyppi) CMOS-anturi Tallennuspikselit (valokuva, 16:9): Enintään 12,3 megapikseliä ( ) pikseliä*1 Brutto: Noin pikseliä Tehokkaat (video, 16:9)*2: Noin pikseliä Tehokkaat (valokuva, 16:9): Noin pikseliä Tehokkaat (valokuva, 4:3): Noin pikseliä Objektiivi: G-objektiivi 10 (optinen)*2, 14 (laajennettu)*3, 120 (digitaalinen) Suodattimen halkaisija: 37 mm F 1,8 ~ 3,4 Polttoväli: f = 3,8 mm ~ 38,0 mm Muunnettuna 35 mm:n valokuvakameraan Videoille*2: 26,3 mm ~ 263 mm (16:9) Valokuville: 26,3 mm ~ 263 mm (16:9) Värilämpötila: [Auto], [One Push], [Indoor] (3 200 K), [Outdoor] (5 800 K) Minimivalaistus 11 lx (luksia) (oletusasetus, suljinnopeus 1/50 sekuntia) 3 lx (luksia) ([Low Lux]-asetuksena [On], suljinnopeus 1/25 sekuntia) 0 lx (luksia) (NIGHTSHOT-asetuksena [On]) Tehovaatimukset: DC 6,8 V/7,2 V (akku), DC 8,4 V (verkkovirtalaite) USB Lataus: DC 5 V 500 ma Keskimääräinen virrankulutus: HDR-CX560E/CX560VE: HD: 3,0 W STD: 2,9 W HDR- CX690E/CX700E/CX700VE: Kuvattaessa ja käytettäessä etsintä normaalilla kirkkaudella: HD: 2,8 W STD: 2,7 W Kuvattaessa ja käytettäessä LCD-näyttöä normaalilla kirkkaudella: HD: 3,0 W STD: 2,9 W Käyttölämpötila: 0 C - 40 C Säilytyslämpötila: 20 C C Mitat (noin): HDR-CX560E/CX560VE: 62 mm 67 mm 126 mm (l/k/s) mukaan lukien ulkonevat osat 62 mm 67 mm 133,5 mm (l/k/s) mukaan lukien ulkonevat osat ja vakiovarusteisiin sisältyvä akku kiinnitettynä HDR-CX690E/CX700E/CX700VE: 62 mm 72,5 mm 139 mm (l/k/s) mukaan lukien ulkonevat osat 92 mm 76,5 mm 174 mm (l/k/s) mukaan lukien ulkonevat osat ja vakiovarusteisiin sisältyvä akku kiinnitettynä Paino (noin) HDR-CX560E/CX560VE: 385 g vain pääyksikkö 435 g mukaan lukien vakiovarusteisiin sisältyvä akku HDR-CX690E/CX700E/CX700VE: 395 g vain pääyksikkö 490 g mukaan lukien vakiovarusteisiin sisältyvä akku Tehovaatimukset: 100 V V AC, 50 Hz/60 Hz Virrankulutus: 0,35 A - 0,18 A Tehonkulutus: 18 W Lähtöjännite: DC 8,4 V* Käyttölämpötila: 0 C - 40 C Säilytyslämpötila: 20 C C Mitat (noin): 48 mm 29 mm 81 mm (l/k/s) ilman ulkonevia osia Paino (noin): 170 g ilman verkkovirtajohtoa * Katso muut tekniset tiedot verkkovirtalaitteen "Memory Stick", " ", "Memory Stick Duo", " ", "Memory Stick PRO Duo", " ", "Memory Stick PRO-HG Duo", " ", "MagicGate", " ", "MagicGate Memory Stick" ja "MagicGate Memory Stick Duo" ovat Sony Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Microsoft, Windows, Windows Vista ja DirectX ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Intel, Intel Core ja Pentium ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Adobe, Adobe-logo ja Adobe Acrobat ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tässä mainitut tuotenimet voivat olla vastaavien yritysten tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Lisäksi merkkejä ja ei ole mainittu kaikissa asianomaisissa kohdissa tässä käyttöoppaassa. Nauti kamerasta PlayStation 3:n kanssa lataamalla sovelluksen PlayStation 3:a varten PlayStation Store-sivustosta (siellä, missä se on käytettävissä. Ilmaisin Merkitys Tallennuslaatu (HD/STD), kuvanopeus (50p/50i/25p) ja kuvaustila (PS/FX/FH/ HQ/LP) Akun jäljellä oleva aika Tallennus/toisto/ muokkaus, tallennusväline 0:00:00 00Min Laskuri (tunnit:minuutit: sekunnit) Arvioitu jäljellä oleva tallennusaika Kuvakoko Tallennettavien valokuvien arvioitu määrä ja valokuvan koko Toistokansio Parhaillaan toistettavan videon tai valokuvan numero/tallennettujen videoiden tai valokuvien kokonaismäärä Pikaopas Active Interface Shoe antaa virtaa lisävarusteille, kuten kuvausvalolle, salamalle tai mikrofonille.

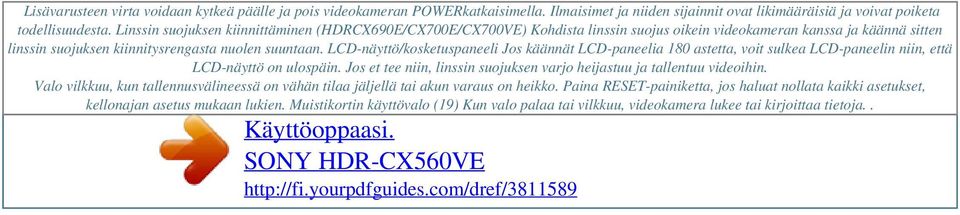

8 Powered by TCPDF ( Lisävarusteen virta voidaan kytkeä päälle ja pois videokameran POWERkatkaisimella. Ilmaisimet ja niiden sijainnit ovat likimääräisiä ja voivat poiketa todellisuudesta. Linssin suojuksen kiinnittäminen (HDRCX690E/CX700E/CX700VE) Kohdista linssin suojus oikein videokameran kanssa ja käännä sitten linssin suojuksen kiinnitysrengasta nuolen suuntaan. LCD-näyttö/kosketuspaneeli Jos käännät LCD-paneelia 180 astetta, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Jos et tee niin, linssin suojuksen varjo heijastuu ja tallentuu videoihin. Valo vilkkuu, kun tallennusvälineessä on vähän tilaa jäljellä tai akun varaus on heikko. Paina RESET-painiketta, jos haluat nollata kaikki asetukset, kellonajan asetus mukaan lukien. Muistikortin käyttövalo (19) Kun valo palaa tai vilkkuu, videokamera lukee tai kirjoittaa tietoja..
