Lincolnweld 761. Luokittelu. Yleiskuvaus. Hyväksymiset. Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Lincolnweld 761. Luokittelu. Yleiskuvaus. Hyväksymiset. Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine"

Transkriptio

1 Luokittelu Lincolnweld 761 Flux EN 760: S A CS/MS 1 88 AC H5 Jauhe/Lanka AWS A5.17/A5.23 EN 756:MR EN 756: TR L-60 (LNS143) F7A2-EL12 S 38 2 MS S1 L-61 (LNS129) F7A2-EM12K S 42 2 MS S2Si S 4T 0 MS S2Si L-70 (LNS 140A) F9A0-EA2-G S 50 0 MS S2Mo S 4T 2 MS S2Mo Yleiskuvaus Korkea virransietokyky Aktiivinen jauhe rajoitetun palkolukumäärän hitsaamiseen Hyvä vastustuskyky halkeamille Soveltuu ruosteisille/likaisille levyille (suurella virralla) Soveltuu matalan laatutason teräksille Huom: Käytä toista jauhetta ohuille levyille ja paksuille levyille monipalkohitsaukseen (ilman erityistä varovaisuutta) Hyväksymiset Lanka Luokka ABS DNV G L Controlas RINA RMRS PRS LRS L-61(LNS129) 3YM/2YT 2YT 2YT/3YM + 3YM/2YT 2YT 3YM/2YT 3YM/2YT L-70 2YM / 2YT 2Y40M/3Y40T 3YM/3YT + 3YM/3YT 3YT/2YM (LNS 140A) LRS BV L-61 3YM/2YT L-70 3YM/2YT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Mn Si P S Mo L-60 (LNS 143) <0.030 <0.025 L-61 (LNS 129) <0.030 <0.025 L-70 (LNS 140A) <0.030 < Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C -20 C L-60 (LNS 143) MR AW L-61 (LNS 129) MR AW TR AW >420 > L-70 (LNS 140A) TR AW >420 > AW = hitsattuna SR = myöstetty MR= monipalko TR= kaksi palkoa Vastuu: 496 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 761: rev. EN 20

2 Lincolnweld 761 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Grades A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 API 5LX X42, X46 X52 X56, X60 Gaz de France X42 X52 X65 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S Kuumalujat teräkset EN Jauhe/lanka valinta, kaksi palkoa Lanka Tila T C Soveltuvuus L-60(LNS143) AW L-61(LNS129) AW L-70 AW -20 (LNS 140A) (0 C) T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset L-60 Edullisin yhdistelmä Jalkopiena, suuri a -mitta L-61 Luotettavat ominaisuudet Päittäishitsit kahdella palolla, keskivahvat ja vahvat levyt L-70 Hyvä iskusitkeys Jauhetuki, modifioitu sarjakaari hitsaus hitsattuna TR voidaan valita Matalan laatutason teräkset Jauheen ominaisuudet Max. virta, yksi lanka (A) 800 Virtatyyppi AC, DC Emäksisyysaste (Boniszewski) 0.8 Jähmettymisnopeus hidas, kuona jähmeä Tiheys (kg/dm 3 ) 1.2 Raekoko: 1-16 Pakkaus Yksikkö Nettopaino (kg) säkki 25 teräsastia 250 BigBag 1000 kg 497

3 Luokittelu Lincolnweld 780 Flux EN 760: S A AR /AB 1 78 AC H5 Jauhe/Lanka AWS A /A5.23 EN 756:MR EN756:TR L-60 (LNS143) F7A0-EL12 S 42 0 AR/AB S1 S 4T 0 AR/AB S1 L-61(LNS129) F7A2-EM12K S 42 0 AR/AB S2Si S 4T 2 AR/AB S2Si L-70 (LNS 140A) F8A2-EA2-G S 4T AR/AB S2Mo Yleiskuvaus Aktiivinen jauhe rajoitetun palkolukumäärän hitsaamiseen Hyvä yleisjauhe, myös puoliautomaattihitsaukseen Suuri nopeus likaisella levyllä Ei huokosherkkä ruosteisilla tai primerpinnoitetuilla levyillä Hyvä kuonan irtoaminen, hyvä palon muoto Huom: Käytä toista jauhetta ohuille levyille ja paksuille levyille monipalkohitsaukseen (ilman erityistä varovaisuutta) ja huonolaatuisille teräksille Hyväksymiset Lanka Luokka BV ABS LRS DNV GL RINA RMRS CRS L-60(LNS143) A2TM/A2YTM/ 2YM/ 2YM/2YT 2YM/2YT 2YM/3YT 2YT 2YT 2YT L-61 A3YT 3YM/3YT 3YM/3YT 3YT 3YT 3YT 3YT LNS 140 3YT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Mn Si P S Mo L-60(LNS143) <0.030 <0.015 LNS <0.025 <0.020 L-61(LNS129) <0.030 <0.015 L-70(LNS 140A) <0.030 < Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) +20 C 0 C -20 C L-60 MR AW > LNS 135 MR AW L-61 TR AW L-70 TR AW (LNS 140A) AW = hitsattuna MR = monipalko TR = kaksi palkoa Vastuu: 498 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 780: rev EN 20

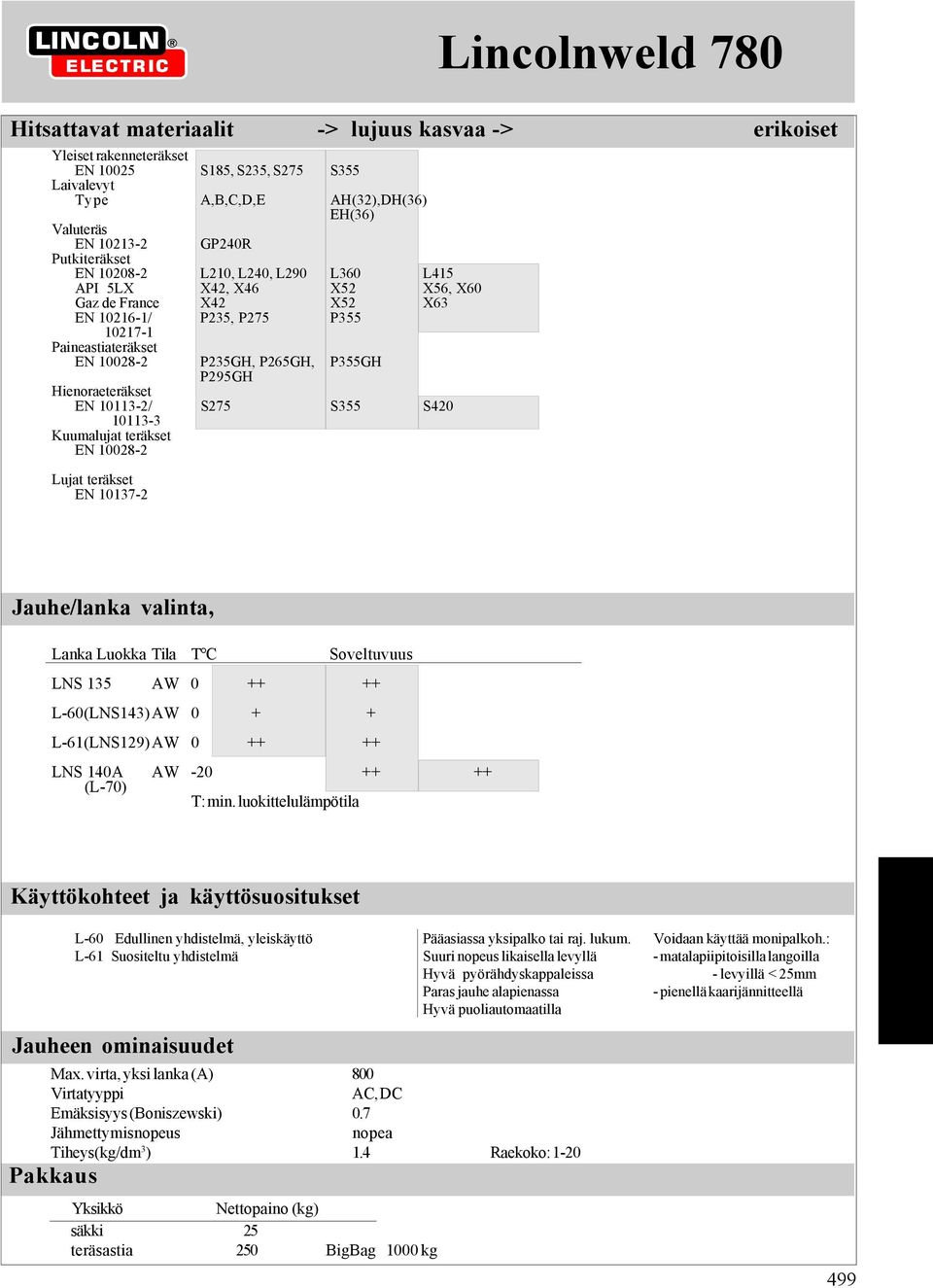

4 Lincolnweld 780 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 API 5LX X42, X46 X52 X56, X60 Gaz de France X42 X52 X63 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S Kuumalujat teräkset EN Lujat teräkset EN Jauhe/lanka valinta, Lanka Luokka Tila T C Soveltuvuus LNS 135 AW L-60(LNS143) AW L-61(LNS129) AW LNS 140A AW (L-70) T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset Jauheen ominaisuudet Max. virta, yksi lanka (A) 800 Virtatyyppi AC, DC Emäksisyys (Boniszewski) 0.7 Jähmettymisnopeus nopea Tiheys(kg/dm 3 ) 1.4 Raekoko: 1-20 Pakkaus L-60 Edullinen yhdistelmä, yleiskäyttö Pääasiassa yksipalko tai raj. lukum. Voidaan käyttää monipalkoh.: L-61 Suositeltu yhdistelmä Suuri nopeus likaisella levyllä - matalapiipitoisilla langoilla Hyvä pyörähdyskappaleissa - levyillä < 25mm Paras jauhe alapienassa - pienellä kaarijännitteellä Hyvä puoliautomaatilla Yksikkö Nettopaino (kg) säkki 25 teräsastia 250 BigBag 1000 kg 499

5 Luokittelu Jauhe EN 760: S A ZS 1 87 AC H5 Lanka / Jauhe AWS A5.17/A5.23 EN 756:TR L-61 (LNS129) F7A0-EM12K S 4T 2 ZS S2Si L-70 (LNS 140A) S 4T 2 ZS S2Mo L50M (LNS 133U) S 4T 2 ZS S3Si Lincolnweld 781 Yleiskuvaus Aktiivinen jauhe rajoitetun palkolukumäärän hitsaamiseen Suuri nopeus Hyvä iskusitkeys kaksipalkotekniikalla Hyväksymiset Lanka Luokka BV ABS DNV RINA L-50M A3 3YT+ 4YT 3YTT 3YT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Mn Si P S Mo L-61 (LNS 129) <0.03 <0.010 L-50M ,0 <0.03 <0.010 L-70 (LNS 140A) <0.03 < Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C L-50M AW L-61(LNS129) AW L-70 (LNS 140A) AW AW = hitsattuna (kaksi palkoa) Vastuu: 500 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 781: rev EN 20

6 Lincolnweld 781 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 API 5LX X42, X46 X52 X56, X60 Gaz de France X42 X52 X65 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S Kuumalujat teräkset EN Lujat teräkset EN Matalalämpötilateräkset EN / Jauhe/lanka valinta, Lanka Luokka Tila T C Soveltuvuus L-50M AW L-60(LNS143)AW 0 ++ L-61(LNS129) AW LNS140A AW (0 C) (L-70) T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset Jauheen ominaisuudet Pakkaus L-60 suuri nopeus puhtaalla levyllä Pääasiassa yksipalko tai raj. palkolukum. L-61 " " " " Suuri nopeus puhtaalla levyllä (tandem 12mm:iin saakka) L-50M hyvin suuri nopeus Hyvä iskusitkeys yhdellä ja kahdella palolla langalla L-70 L-70 hyvä iskusitkeys Parhaat tulokset - puhtaat levyt, - korkea Si/Mn langat - pieni virta Max. virta, yksi lanka (A) 700 Virtatyyppi AC, (DC) Emäksisyysaste (Boniszewski) 0.7 Jähmettymisnopeus nopea, hyvin juokseva kuona Tiheys (kg/dm 3 ) 1.5 Raekoko: 1-16 Yksikkö Nettopaino (kg) säkki 25 teräsastia

7 Luokittelu Lincolnweld 782 Jauhe EN 760: S A AR/AB 1 98 AC H5 Lanka / Jauhe AWS A5.17/A5.23 EN 756 : MR EN 756 : TR 782/L-60 S 42 A AR/AB S1 S 4T A AR/AB S1 782/LNS-135 F7AZ-EM12 S 4T 0 AR/AB S2 782/L-61 F7AZ-EM12K S 46 0 AR/AB S2Si S 4T 0 AR/AB S2Si 782/LM50M(LNS133U) S 45 0 AR/AB S3Si S 5T 2 AR/AB S3Si 782/LNS 140 S 46 0 AR/AB S2Mo S 5T 2 AR/AB S2M0 Yleiskuvaus Aktiivinen jauhe rajoitetun palkolukumäärän hitsaamiseen Hyvä ulkonäkö ja ihanteellinen kostutus Suuri nopeus ohuilla levyillä Yksi ja kaksilankahitsaus: päittäis- ja pienaliitokset Hyväksymiset Lanka Luokka BV ABS LRS DNV RINA L50M 4YT 4Y400T 4YT 4YT 3YT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Mn Si P S Mo L <0.030 < LNS <0.030 < L <0.030 < L50M(LNS133U) <0.030 < LNS 140A <0.030 < Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) 0 C -20 C L-60 AW >420 > LNS135 AW >420 > L-61 AW >420 > L50M (LNS 133U) AW >460 > LNS140A AW > AW = hitsattuna (kaksi palkoa) Vastuu: Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 782: rev. EN20

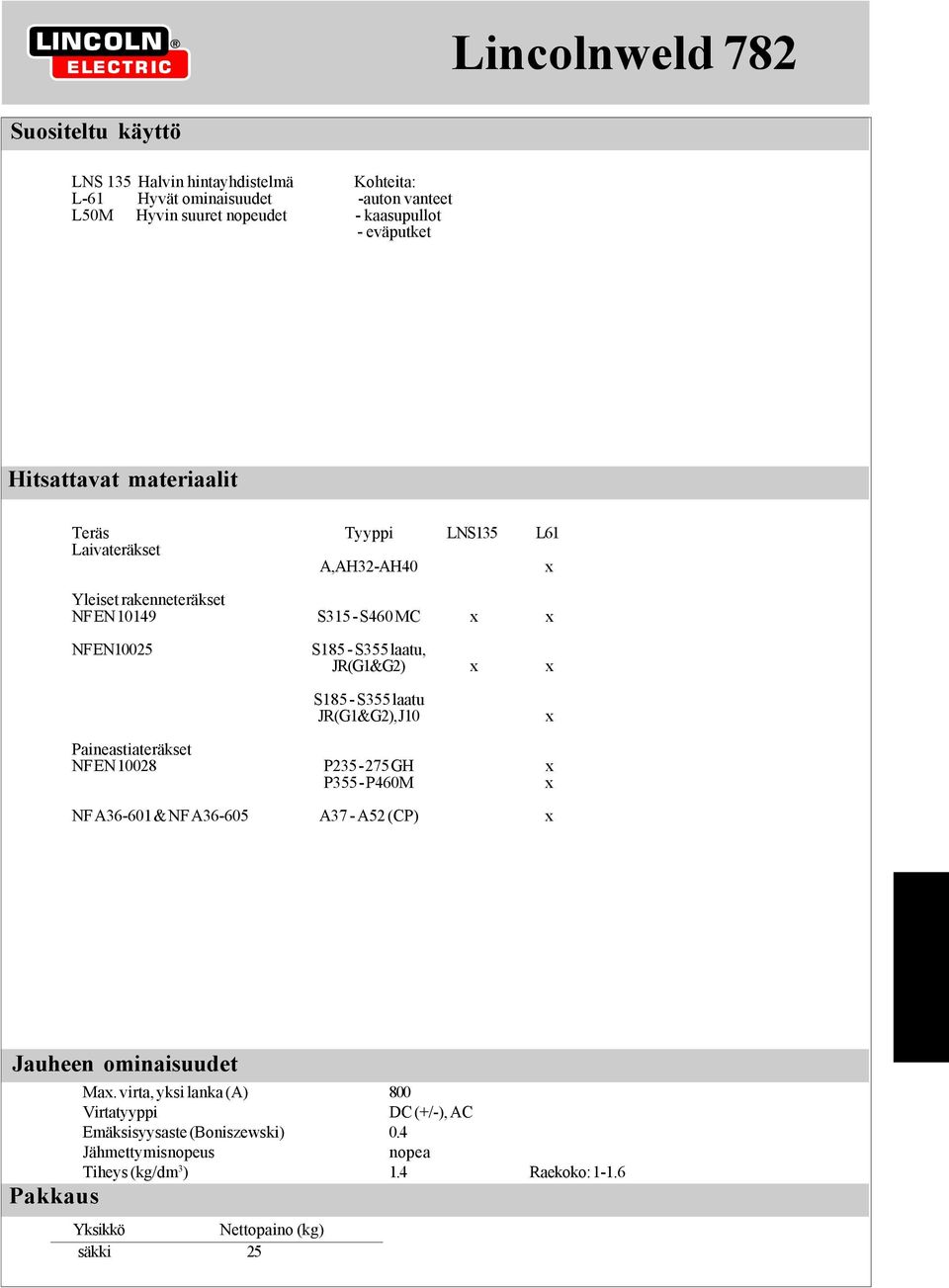

8 Lincolnweld 782 Suositeltu käyttö LNS 135 Halvin hintayhdistelmä Kohteita: L-61 Hyvät ominaisuudet -auton vanteet L50M Hyvin suuret nopeudet - kaasupullot - eväputket Hitsattavat materiaalit Teräs Laivateräkset Tyyppi LNS135 L61 A,AH32-AH40 x Yleiset rakenneteräkset NF EN S315 - S460 MC x x NF EN10025 S185 - S355 laatu, JR(G1&G2) x x S185 - S355 laatu JR(G1&G2), J10 x Paineastiateräkset NF EN P GH x P355 - P460M x NF A & NF A A37 - A52 (CP) x Jauheen ominaisuudet Pakkaus Max. virta, yksi lanka (A) 800 Virtatyyppi DC (+/-), AC Emäksisyysaste (Boniszewski) 0.4 Jähmettymisnopeus nopea Tiheys (kg/dm 3 ) 1.4 Raekoko: Yksikkö Nettopaino (kg) säkki 25

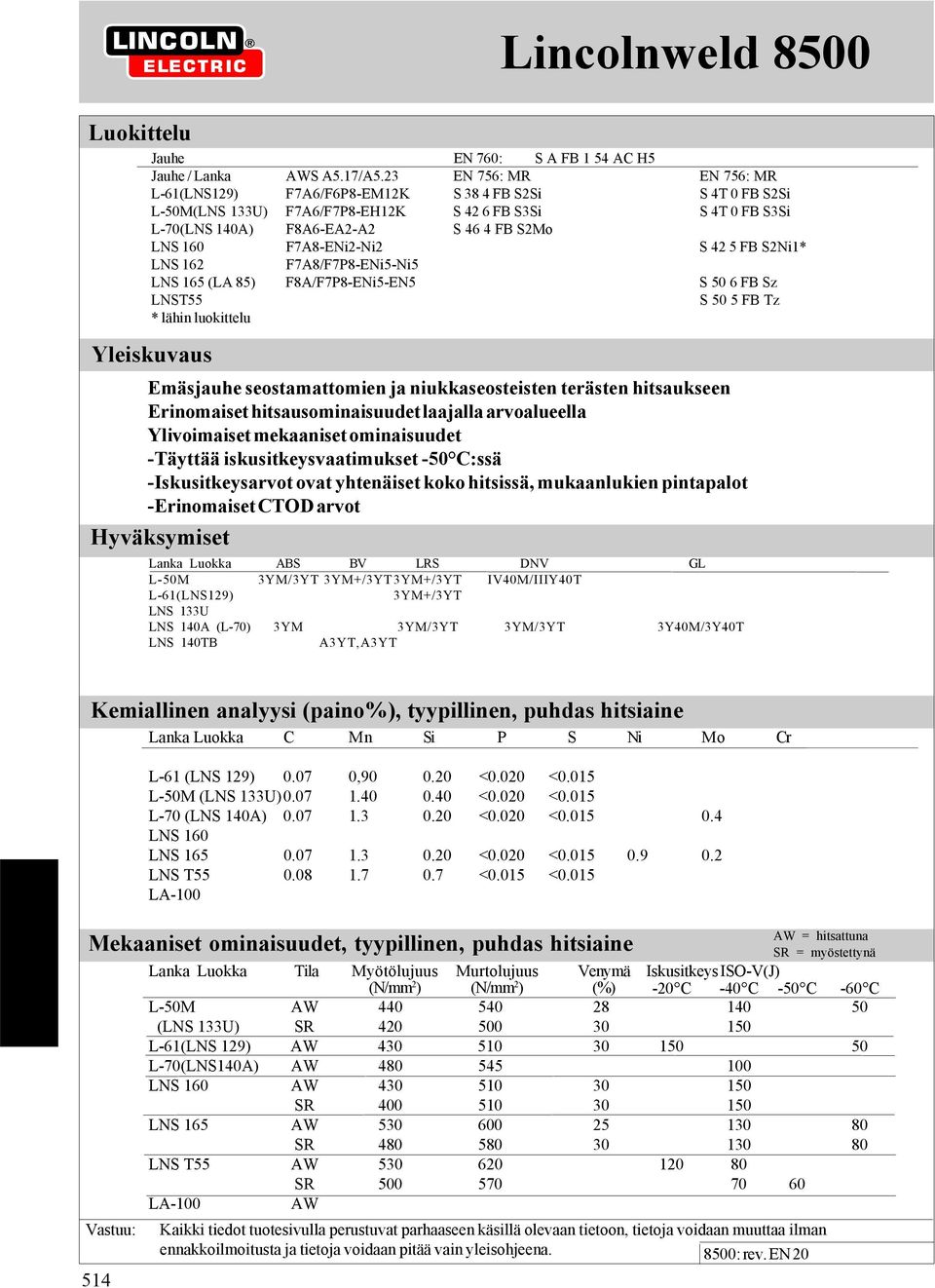

9 Luokittelu Lincolnweld 8500 Jauhe EN 760: S A FB 1 54 AC H5 Jauhe / Lanka AWS A5.17/A5.23 EN 756: MR EN 756: MR L-61(LNS129) F7A6/F6P8-EM12K S 38 4 FB S2Si S 4T 0 FB S2Si L-50M(LNS 133U) F7A6/F7P8-EH12K S 42 6 FB S3Si S 4T 0 FB S3Si L-70(LNS 140A) F8A6-EA2-A2 S 46 4 FB S2Mo LNS 160 F7A8-ENi2-Ni2 S 42 5 FB S2Ni1* LNS 162 F7A8/F7P8-ENi5-Ni5 LNS 165 (LA 85) F8A/F7P8-ENi5-EN5 S 50 6 FB Sz LNST55 S 50 5 FB Tz * lähin luokittelu Yleiskuvaus Emäsjauhe seostamattomien ja niukkaseosteisten terästen hitsaukseen Erinomaiset hitsausominaisuudet laajalla arvoalueella Ylivoimaiset mekaaniset ominaisuudet -Täyttää iskusitkeysvaatimukset -50 C:ssä -Iskusitkeysarvot ovat yhtenäiset koko hitsissä, mukaanlukien pintapalot -Erinomaiset CTOD arvot Hyväksymiset Lanka Luokka ABS BV LRS DNV GL L-50M 3YM/3YT 3YM+/3YT3YM+/3YT IV40M/IIIY40T L-61(LNS129) 3YM+/3YT LNS 133U LNS 140A (L-70) 3YM 3YM/3YT 3YM/3YT 3Y40M/3Y40T LNS 140TB A3YT,A3YT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Vastuu: 514 Lanka Luokka C Mn Si P S Ni Mo Cr L-61 (LNS 129) , <0.020 <0.015 L-50M (LNS 133U) <0.020 <0.015 L-70 (LNS 140A) <0.020 < LNS 160 LNS <0.020 < LNS T <0.015 <0.015 LA-100 AW = hitsattuna SR = myöstettynä Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -40 C -50 C -60 C L-50M AW (LNS 133U) SR L-61(LNS 129) AW L-70(LNS140A) AW LNS 160 AW SR LNS 165 AW SR LNS T55 AW SR LA-100 AW Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 8500: rev. EN 20

10 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Tyyppi A,B,C,D,E AH(32),DH(36) H(36) Valuteräs Lincolnweld 8500 EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 L445, L480 API 5LX X42, X46 X52 X56, X60 X65, X70 Gaz de France X42 X52 X63 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P295GH Hienoraeteräkset EN / S275 S355 S420 S Kuumalujat teräkset EN Mo 3 Lujat teräkset S460, S500 EN Matalalämpötilateräkset EN / 11MnNi MnNi6-3 Jauhe/lanka valinta, TR: kaksilanka ja MR: monipalko Lanka Luokka Tila T C Käyttökohteet ja käyttösuositukset Paineastiateräkset Off-shore ja on-shore sovellutukset Ydinvoimalakomponentit Hitsiaineen korkea puhtausaste ja hyvä sitkeys Jauheen ominaisuudet Max. virta, yksi lanka (A) 700 Virtatyyppi AC, DC Emäksisyysaste (Boniszewski) 2.8 Jähmettyminen neutral Tiheys (kg/dm 3 ) 1.3 Raekoko: 2-20 Pakkaus Yksikkö säkki 25 Nettopaino (kg) Soveltuvuus L-61(LNS129) AW MR L-50M AW MR (LNS 133U) SR MR L-70 AW MR (LNS 140A) SR MR LNS 160 AW MR SR MR LNS 165 AW MR SR MR LNS T55 AW MR SR MR LA-100 AW MR ++ LNS 140TB AW TR T: min. luokittelulämpötila Soveltuu normaalia kapeampien railojen hitsaukseen Matalalämpötilalaitteet Ankarasti kuormitetut rakenteet Yksi- ja moni-lanka järjestelmät Hitsaus pitkällä vapaalla langalla 515

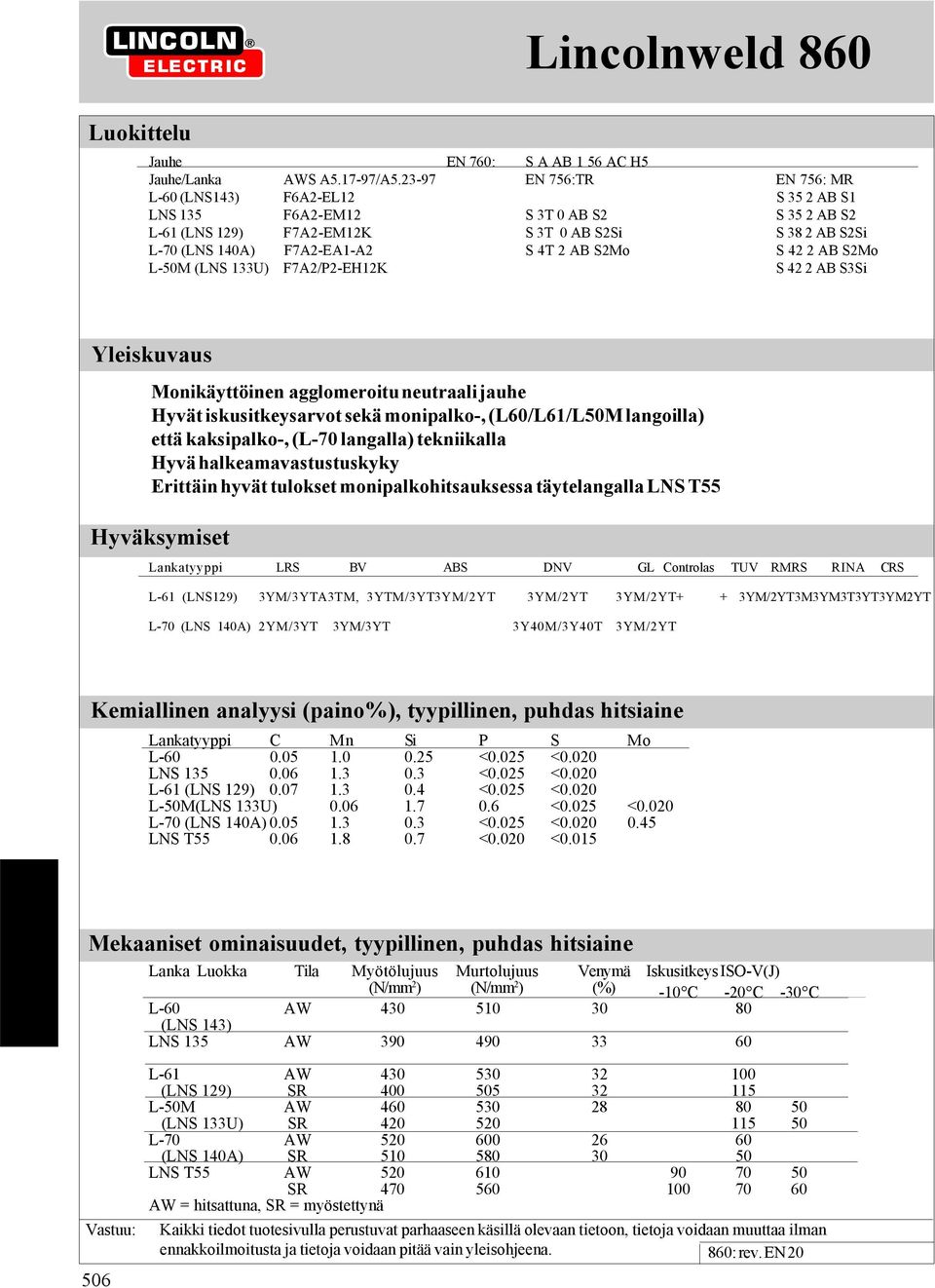

11 Luokittelu Lincolnweld 860 Jauhe EN 760: S A AB 1 56 AC H5 Jauhe/Lanka AWS A /A EN 756:TR EN 756: MR L-60 (LNS143) F6A2-EL12 S 35 2 AB S1 LNS 135 F6A2-EM12 S 3T 0 AB S2 S 35 2 AB S2 L-61 (LNS 129) F7A2-EM12K S 3T 0 AB S2Si S 38 2 AB S2Si L-70 (LNS 140A) F7A2-EA1-A2 S 4T 2 AB S2Mo S 42 2 AB S2Mo L-50M (LNS 133U) F7A2/P2-EH12K S 42 2 AB S3Si Yleiskuvaus Monikäyttöinen agglomeroitu neutraali jauhe Hyvät iskusitkeysarvot sekä monipalko-, (L60/L61/L50M langoilla) että kaksipalko-, (L-70 langalla) tekniikalla Hyvä halkeamavastustuskyky Erittäin hyvät tulokset monipalkohitsauksessa täytelangalla LNS T55 Hyväksymiset Lankatyyppi LRS BV ABS DNV GL Controlas TUV RMRS RINA CRS L-61 (LNS129) 3YM/3YTA3TM, 3YTM/3YT3YM/2YT 3YM/2YT 3YM/2YT+ + 3YM/2YT3M3YM3T3YT3YM2YT L-70 (LNS 140A) 2YM/3YT 3YM/3YT 3Y40M/3Y40T 3YM/2YT Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lankatyyppi C Mn Si P S Mo L <0.025 <0.020 LNS <0.025 <0.020 L-61 (LNS 129) <0.025 <0.020 L-50M(LNS 133U) <0.025 <0.020 L-70 (LNS 140A) <0.025 < LNS T <0.020 <0.015 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -10 C -20 C -30 C L-60 AW (LNS 143) LNS 135 AW Vastuu: 506 L-61 AW (LNS 129) SR L-50M AW (LNS 133U) SR L-70 AW (LNS 140A) SR LNS T55 AW SR AW = hitsattuna, SR = myöstettynä Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 860: rev. EN 20

12 Lincolnweld 860 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 L445, L480 API 5LX X42, X46 X52 X56, X60 X65, X70 Gaz de France X42 X52 X63 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S420 S Kuumalujat teräkset EN Lujat teräkset EN Matalalämpötilateräkset EN / S460, S500 Jauhe/lanka valinta, Lanka Luokka Tila T C TR: kaksipalko ja MR: monipalko Soveltuvuus L-60(LNS143) AW MR LNS 135 AW MR L-61(LNS129) AW MR L-50M AW MR (LNS 133U) SR MR L-70 AW MR (LNS 140A) TR SR MR TR LNS T55 AW MR SR MR Käyttökohteet ja käyttösuositukset T: min. luokittelulämpötila Jauheen ominaisuudet Max. virta yksi lanka (A) 700 Virtatyyppi AC, DC Emäksisyysaste (Boniszewski) 1.0 Jähmettymisnopeus nopea Tiheys (kg/dm 3 ) 1.4 Raekoko 1-16 Pakkaus Yksikkö Nettopaino (kg) säkki

13

14

15 Luokittelu Lincolnweld 960 Jauhe EN 760: S A AB 1 66 AC H5 Jauhe/lanka AWS A5.17/A5.23 EN 756:TR EN :MR L-50M (LNS 133U) F7A2-EH12K S 3T 2 AB S3Si S 38 2 AB S3Si L-61 (LNS 129) F7A2-EM12K S 3T 2 AB S2Si S 38 2 AB S2Si Yleiskuvaus Yleiskäyttöinen neutraali jauhe Kiinnostava "ainoana" jauheena konepajassa Erittäin hyvät tulokset puoliautomaattihitsauksessa Erittäin hyvät hitsausominaisuudet (kuonan irtoaminen ) Hyväksymiset Lanka Luokka ABS UDT L-61 (LNS 129) + + L-50M (LNS 133M) + + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka L-50M C 0.07 Mn 1.6 Si 0.6 P <0.03 S <0.025 (LNS 133U) L-61 (LNS 129) <0.03 <0.025 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C L-50M AW (LNS 133U) L-61 AW (LNS 129) AW = hitsattuna Vastuu: 508 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 960 : rev EN 20

16 Lincolnweld 960 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 API 5LX X42, X46 X52 X56, X60 Gaz de France X42 X52 X65 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S Kuumalujat teräkset EN Lujat teräkset EN Matalalämpötilateräkset EN / Jauhe/lanka valinta, TR: kaksipalko ja MR: monipalko Lanka Luokka Tila T C Soveltuvuus L-50M AW MR TR L-61(LNS129) AW MR TR T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset L-50M Likaisille levyille Pienahitsit L-61 Yleiskäyttö Päittäishitsit (yksipalko ja monipalko) Jauheen ominaisuudet Pakkaus Max. virta yksi lanka (A) 800 Virtatyyppi AC Emäksisyysaste (Boniszewski) 1.0 jähmettyminen fast Tiheys (kg/dm 3 ) 1.4 Raekoko: 1-16 Yksikkö Nettopaino (kg) säkki

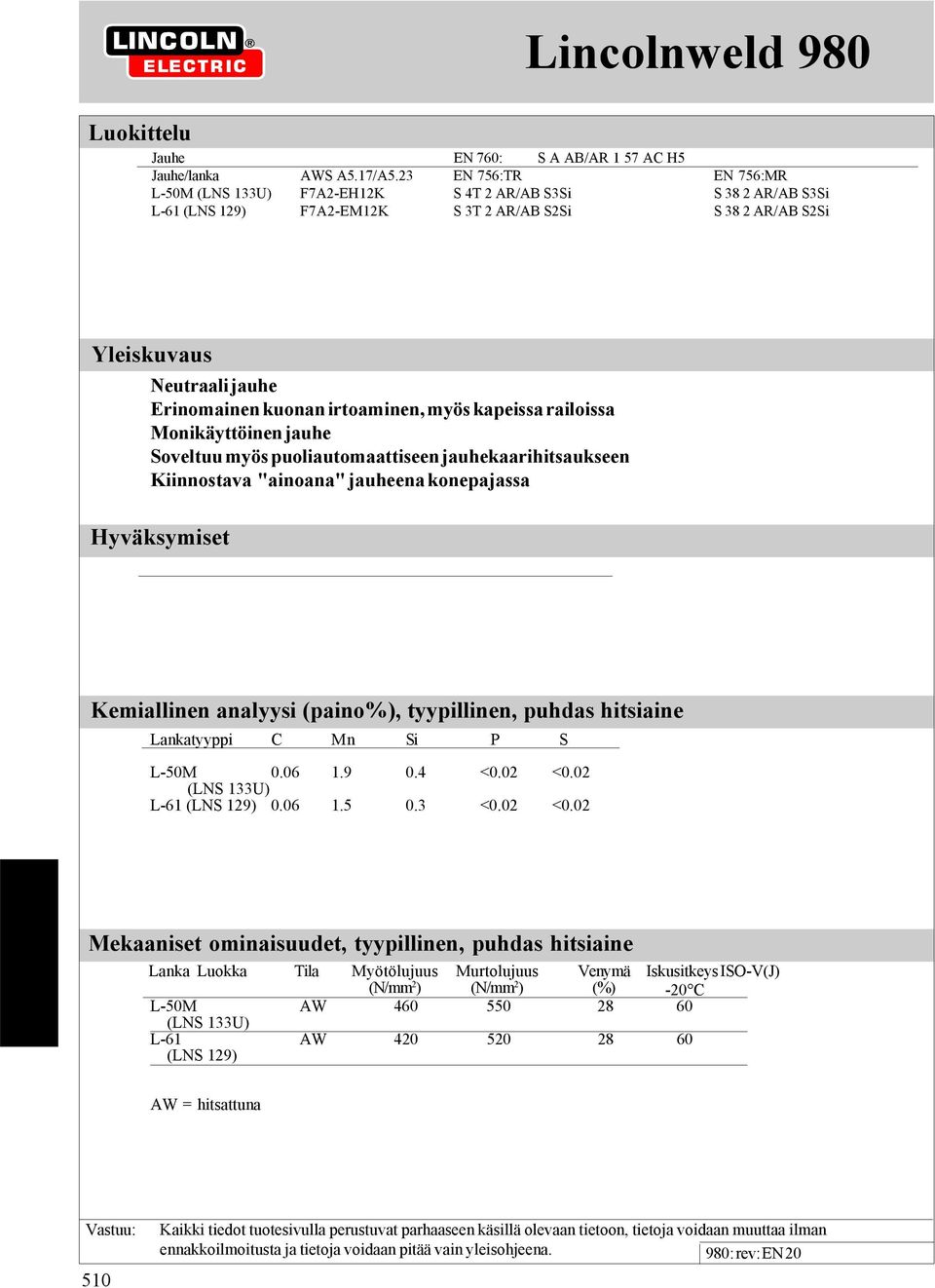

17 Luokittelu Lincolnweld 980 Jauhe EN 760: S A AB/AR 1 57 AC H5 Jauhe/lanka AWS A5.17/A5.23 EN 756:TR EN 756:MR L-50M (LNS 133U) F7A2-EH12K S 4T 2 AR/AB S3Si S 38 2 AR/AB S3Si L-61 (LNS 129) F7A2-EM12K S 3T 2 AR/AB S2Si S 38 2 AR/AB S2Si Yleiskuvaus Neutraali jauhe Erinomainen kuonan irtoaminen, myös kapeissa railoissa Monikäyttöinen jauhe Soveltuu myös puoliautomaattiseen jauhekaarihitsaukseen Kiinnostava "ainoana" jauheena konepajassa Hyväksymiset Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lankatyyppi C Mn Si P S L-50M <0.02 <0.02 (LNS 133U) L-61 (LNS 129) <0.02 <0.02 Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C L-50M AW (LNS 133U) L-61 AW (LNS 129) AW = hitsattuna Vastuu: 510 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 980: rev: EN 20

18 Lincolnweld 980 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 API 5LX X42, X46 X52 X56, X60 Gaz de France X42 X52 X65 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S Kuumalujat teräkset EN Lujat teräkset EN Matalalämpötilateräkset EN / Jauhe/lanka valinta, TR: kaksipalko ja MR: monipalko Lanka Luokka Tila T C Soveltuvuus L-50M AW MR (LNS 133U) L-61 AW MR (LNS 129) T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset L-50M (LNS 133U) Parhaat hitsausominaisuudet Parhaat iskusitkeysarvoti monipalkotekniikalla (AW tai SR) Jauheen ominaisuudet Max. virta (A) 700 Virtatyyppi AC, DC Emäksisyysaste (Boniszewski) 0.6 Tiheys (kg/dm 3 ) 1.4 Raekoko 1-16 Pakkaus Yksikkö Nettopaino (kg) säkki

19 Luokittelu Jauhe EN 760: S A AB 1 67 AC H5 Jauhe/lanka EN 756:TR LNS 140A (L-70) S 4T 2 AB S2Mo LA-81 (LNS 140TB) S 5T 5 AB Sz Lincolnweld 995N Yleiskuvaus Sovellutukset arktisilla putkiluokilla ainepaksuuteen 40mm saakka Suunniteltu pituussauma-, ja kierresaumaputkien hitsaukseen monilankajärjestelmissä (aina 5:een saakka) Erinomaiset hitsausominaisuudet ja hyvä hitsin ulkonäkö Korkeat kuljetusnopeudet (aina 3.5 m/min) 5 lankajärjetelmissä Ylivoimaiset mekaaniset ominaisuudet johtuen matalasta hitsin typpipitoisuudesta Matala vetypitoisuus hitsissä (H DM < 5 ml/100g) Kemiallinen analyysi (paino%), hitsi API X65 tyypillinen, putkeen, tyypillinen puhdas analyysi hitsiaine %) Lanka Luokka C Mn Si P S Mo Ti B N LNS 140A (L-70) <0.015 < LA-81 (LNS140TB) <0.015 < Mekaaniset ominaisuudet, tyypillinen, putki puhdas API X65, hitsiaine päittäishitsi) Lanka Luokka Tila Myötölujuus (N/mm 2 ) Murtolujuus (N/mm 2 ) Venymä (%) Iskusitkeys ISO-V(J) Proced.1 L-70 AW (LNS140A) LA-81 (LNS140TB) AW LA-90) (LNS 140) AW Proced.2 Vastuu: 512 Huomautus: kemiallinen analyysi riippuu perusaineen analyysistä L-70 AW (LNS140A) LA-81 AW (LNS140TB) Huom: mekaaniset ominaisuudet putkien päittäisliitoksista riippuvat perusaineen kemiallisesta analyysistä Proced 1: tandem s=12.5 mm X65 Proced 2: monilankahitsi (4/5 lankaa) s=19-25 mm X65. AW = hitsattuna Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 995N: rev. EN 20

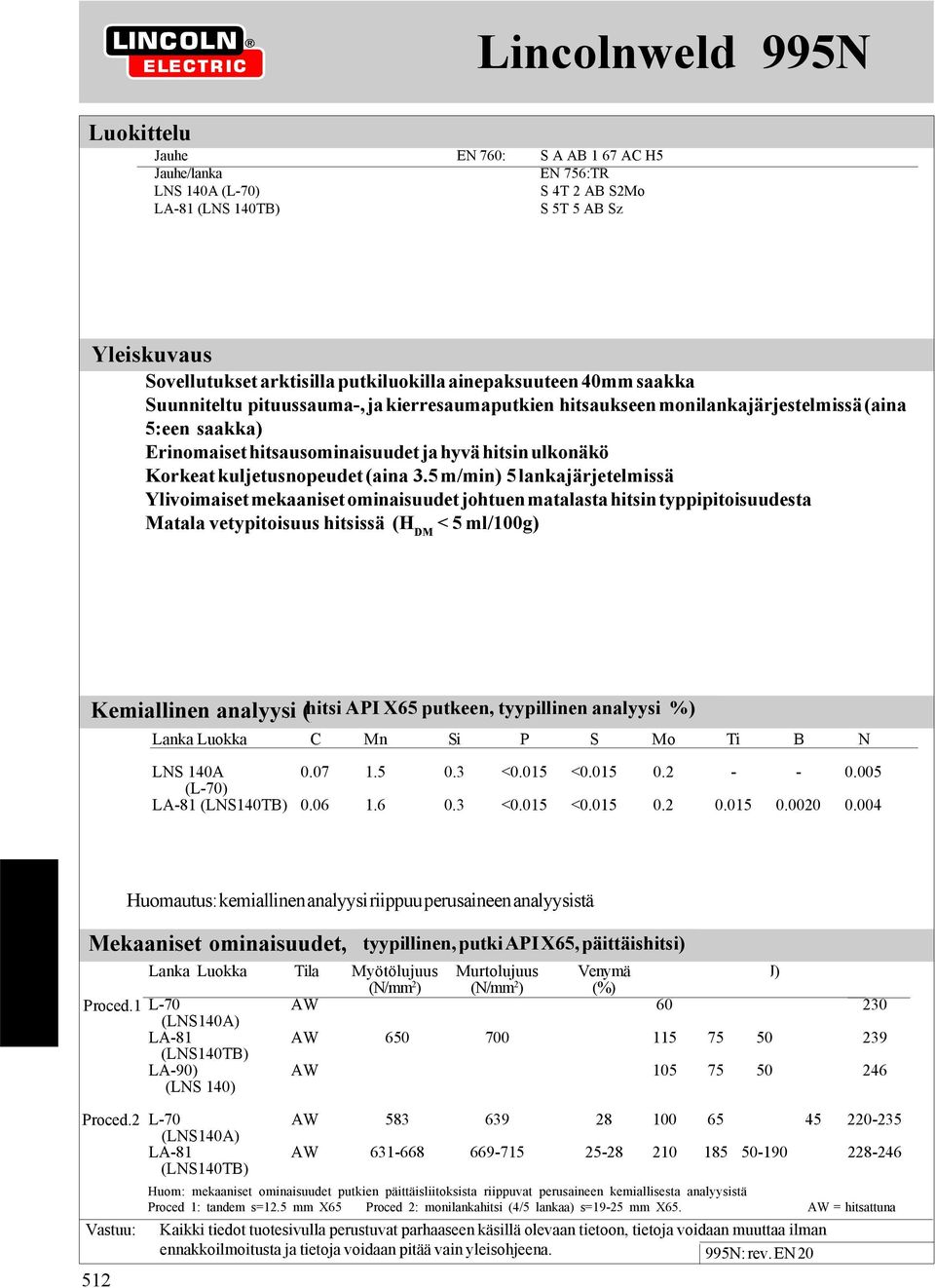

20 Lincolnweld 995N Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Putkiteräkset EN L210, L240, L290 L360 L415 L460 API 5LX X42, X46 X52 X56, X60 X65, X70 Gaz de France X42 X52 X63 EN / P235, P275 P Jauhe/lanka valinta, TR: kaksipalko Lanka Luokka Tila T C Soveltuvuus L-70 AW (LNS 140A) LA-81 AW (LNS 140TB) LA-91 AW (LNS 140) T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset Yksi palko kummallekin puolelle kierresaumaputkien suurnopeushitsaukseen Jauheen ominaisuudet Max. virta, viisi lankaa (A) 5000 Virtatyyppi AC, DC Emäksisyysaste (Boniszewski) 1.3 Raekoko: 2-20 Pakkaus Yksikkö Nettopaino (kg) säkki BigBag /

21 Luokittelu Jauhe 998N EN 760: S A AB 1 67 AC H5 Jauhe/lanka AWS: A5.23 EN756: TR 998N/LNS 140A S 4T 2 AB S2Mo 998N/ (LNS 140TB) F9A2-EG-G S 5T 5 AB Sz Lincolnweld 998N Yleiskuvaus Jauhe on suunniteltu pitkittäishitsaukseen monikaarella pipeline asemalla Vaativiin sovellutuksiin aina X80 teräkseen saakka Erinomainen vastustuskyky reunahaavoja vastaan ohuilla materiaaleilla suurella nopeudella Suunniteltu toimimaan kaikilla putkiainepaksuuksilla (6-50 mm) Typpikontroloidun hitsiaineen ansiosta hyvä iskusitkeyden arktisilla teräslaaduilla Hyvin matala vetypitoisuus hitsissä Kemiallinen analyysi Perusaine Lanka C Mn Si P S Mo Ti B N X65 LNS140TB 0.067/ / / / / / / / /0.01 X80 LNS140TB / / / / / / / / /0.006 Huom. päittäisliitosten kemiallinen kokoomus riippuu perusaineen analyysistä Prosed1: kolmekaari sov. X65 levyllä, ainep. 15,9 mm. Prosed2: tandem sov. X80 levyllä ainep. 12,7 mm Mekaaniset ominaisuudet, tyypillinen, putki puhdas API X65, hitsiaine päittäishitsi) Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 )(%) -20 C -40 C -50 C -60 C HV30 Proced.1 L-70 (LNS140A) AW LNS140TB(LA81) AW Proced.2 LNS140TB(LA81) AW Vastuu: Huom: mekaaniset ominaisuudet putkien päittäisliitoksista riippuvat perusaineen kemiallisesta analyysistä Proced 1: tandem s=12.5 mm X65 Proced 2: monilankahitsi (4/5 lankaa) s=19-25 mm X65. AW = hitsattuna Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. 998N: rev. EN20

22 Lincolnweld 998N Hitsattavat materiaalit Teräs Tyyppi Kaksi palkoa LNS 140TB L70/LNS 140A Laivalevyt A - E x x A,B,D,E A 32 - FH40 x x Yleiset rakenneteräkset NF EN A & AL x x NF EN S275 - S460 kaikki laadut x x NF EN S315 - S650 kaikki laadut x x NF EN S185 - S355 kaikki laadut x x Paineastiateräkset NF EN P235 - P460 kaikki laadut x x P235 - P275 x A37 - A52 kaikki laadut x x PF24 - PF36 kaikkia laadut x x P265 - P460 kaikki laadut x x A37 - A52, CP x x X42 - X80 x x Yksi palko kummallekin puolelle kierresaumaputkien suurnopeushitsaukseen Jauheen ominaisuudet Max. virta, viisi lankaa (A) 1000 Virtatyyppi DC(+, -)/AC Emäksisyysaste (Boniszewski) 1.3 Jähmettymisnopeus nopea Raekoko: 2-20 Pakkaus Yksikkö Nettopaino (kg) säkki 25 Isosäkki 500/600

23 P 223 Luokittelu Jauhe P223 EN 760: S A AB 1 67 AC H5 Jauhe/lanka AWS A5.17& A5.23 EN 756: TR P233/L-61 F7A4-EM12K S 4T 2 AB S2Si P233/LM50M F7A5-EH12K S 4 T AB S3Si P233/LNS140A F8A4-EA2-A2 S 4T 4 AB S2Mo Yleiskuvaus Aluminaatti emäksinen agglomeroitu jauhe Hyvä iskusitkeys kaksi-, ja monipalkotekniikalla Matala vetypitoisuus Erityisen sopiva putkien pitkittäis- ja spriraalirailojen hitsaukseen Käyttökelpoinen 3 lankajärjestelmissä Kemiallinen analyysi (paino%) Huomautus: kemiallinen analyysi putkien päittäishitseissä riippuu perusaineen kemiallisesta koostumuksesta Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -40 C -60 C L-61 TR L50M(LNS133U) TR LNS140A TR Vastuu: TR=kaksi palkoa, Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. P223: rev. EN20

24 P 223 Käyttehdotukset Yksipalko/monipalkohitsaus Putkien pituus/spriraalisaumahitsaus Hitsattavat materiaalit Teräs Tyyppi L61 L50M L70/LNS140A LNS140TB AW AW AW AW Laivateräkset A - H AH32 - EH36 Yleiset rakenneteräkset NF EN NF EN A S N & M x S N, NL, M&ML NF EN S275 - S460 N, NL M&ML x NF EN10025 S315& S355 MC & NC S315 - S420 MC & NC S315 - S460 MC & NC S315 - S500 MC & NC x Putkiteräkset API 5XL X42 - X80 x Paineastiateräkset NF EN NF EN NF A & NF A NF EN10222 S185 - S355 laatu JR(G1&G2), J10 P235 - P355 GH,N,NH,Q&M P235 - P420 kaikki laadut x P235 - P275 S P235 - P275 S & SL x A37 - A52 CP & AP A37 - A52 CP, AP & FP x P285 & P355 NH P285 & P420 kaikki laadut x Offshore levyt NF A PF 24 - PF 36-4 PF 24 - PF 36 kaikki laadut x Jauheen ominaisuudet Max. virta yksi lanka (A) 700 Virtatyyppi DC(+, -)/ AC Emäksisyysaste (Boniszewski) 1.6 Jähmettymisnopeus suuri Tiheys (kg/dm 3 ) 1.2 Raekoko: 2-20 Pakkaus Yksikkö Nettopaino (kg) säkki 25

25 Luokittelu Yleiskuvaus Neutraali aluminaatti emäksinen agglomeroitu jauhe Matala vetypitoisuus ja hyvin hitaasti kosteutta imevä Yksi jauhe monille lankalaaduille Hyvä iskusitkeys kaksi-, ja monipalkotekniikalla Hyvin tasainen laatu Eri lankavaihtoehdoilla käyttölämpötilat C Hyväksymiset Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Vastuu: 516 Lanka Luokka C Mn Si P S Ni Mo LNS L-61 (LNS129) L-50M(LNS 133U) L-70 (LNS 140A) LNS LNS T LNS LNS LNS T P 230 Jauhe EN 760: S A AB1 55 AC H5 Jauhe/lanka AWS A /A EN 756:TR EN 756: MR LNS 135 F7A4/F7P6-EM12 S 4T 2 AB S2 S 38 4 AB S2 L-61(LNS129) F7A4/F6P5-EM12K S 38 4 AB S2Si LNS 133 U F7A5/F7P5-EH12K S 42 4 AB S3Si LNS 140A (L-70) F8A4 EA2-A2 S 4T 4 AB S2Mo S 46 4 AB S2Mo LNS 160 F7A8/F7P8-ENi1-Ni1 S 46 4 AB S2Ni1* LNS 162 F7A8/F7P8-ENi2-Ni2 S 46 6 AB S2Ni2* LNS 150 F8P2-EB2-B2R S CrMo1 LNS 151 F9PZ-EB3R-B3R S CrMo 2 LNS T55 F7A4/F7P5-EC1 S50 4 AB Tz * lähin luokittelu Lanka Luokka LR BV ABS DNV GL Controlas TÜV DB UDT RINA L-135 3YM 3TM,2YTM IIIYTM 3YTM 3YT L-61(LNS129) 3YM 3M,3YM 3YM 3M,3YM L-50M(LNS 133U)3M-4Y40M 3YM IVYM 3YM + + L-70 (LNS 140A) 3YTM 3YM,2YT 3YTM 3YTM LNS 160 4Y40M 3YM 3YM IVYM 3YM + + LNS 162 3YM 3YM IVYM 3YM + + LNS T Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -40 C -60 C LNS135 AW SR L-61 AW (LNS129) SR L-50M AW (LNS133U) SR L-70 AW (LNS140A) SR LNS T55 AW SR LNS 160 AW SR LNS 162 AW SR AW=hitsattuna, SR=myöstettynä Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. P230: rev EN 20

26 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 L445, L480 API 5LX X42, X46 X52 X56, X60 X65, X70 Gaz de France X42 X52 X63 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S420 S Kuumalujat teräkset EN Mo 3 13CrMo4-5 10CrMo9-10 Lujat teräkset EN S460, S500 Matalalämpötilateräkset EN / 11MnNi MnNi6-3 15NiMn6 Jauhe/lanka valinta, Lanka Luokka Tila T C Soveltuvuus L-61(LNS129) AW SR LNS 133U AW SR LNS 135 AW SR LNS 140A AW (16Mo3) SR LNS 160 AW SR LNS 162 AW (S460) ++ ( Ni-teräs) SR -60 LNS 140TB AW -60 LNS T55 AW SR T: min. luokittelulämpötila Käyttökohteet ja käyttösuositukset LNS 140A soveltuu monipalko ja kaksipalkotekniikkaan Jauhetta voidaan käyttää yksilanka-, tai tandem sovellutuksissa P 230 Jauheen ominaisuudet Max. virta yksi lanka (A) 700 Virtatyyppi AC, DC Emäksisyysaste (Boniszewski) 1.55 Jähmettymisnopeus suuri Tiheys (kg/dm 3 ) 1.25 Raekoko: 2-20 Pakkaus Yksikkö Nettopaino (kg) säkki

27 Luokittelu Yleiskuvaus Korkeaemäksinen agglomeroitu fluoridi jauhe Luotettavat, hyvät iskusitkeysarvot, soveltuu hyvin offshore rakenteisiin Hyvät CTOD arvot CMn ja Ni-seostetuilla langoilla Erittäin matala vetypitoisuus (H DM < 5ml/100g) Hyvin hitaasti kosteutta imevä Hyvin sopiva yksi/monilankahitsaukseen ja pitkällä vapaalangalla hitsaukseen Hyväksymiset P 240 Jauhe EN 760: S A AB1 55 AC H5 Jauhe/lanka AWS A5.17/A5.23 EN 756:MR L-50M (LNS 133 U) F7A8/F7P8-EH12K S 42 6 FB S3Si LNS140A F7A/P4-EA2-A2 S 46 4 FB S2Mo LNS 160 F7A/P10-ENi1-Ni1 S 46 6 FB S2Ni1* LNS 162 F7A/P10-ENi2-Ni2 S 46 6 FB S2Ni2* LNS 165 F8A/P8-ENi5-Ni5 S 50 6 FB Sz LNS 150 F8P2-EB2-B2R LNS 151 F9P0-EB3-B3R * lähin luokittelu Lanka Luokka LR BV ABS DNV GL Controlas CRS L-50M (LNS 133U) 3YM A3 3YM YM>47J 4Y40M 6YM + 3YM Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Mn Si P S Ni Mo Cr L-50M <0.015 <0.010 (LNS 133U) LNS <0.015 < LNS <0.015 < LNS <0.015 < LNS <0.015 < LNS <0.015 < Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) -60 C LNS 133U AW SR LNS 160 AW SR LNS 162 AW SR LNS 165 AW SR LNS 150 SR LNS 151 SR Vastuu: 520 AW=hitsattuna, SR=myöstettynä Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. P240: rev EN 20

28 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset Jauhe/lanka valinta, P 240 Yleiset rakenneteräkset EN S185, S235, S275 S355 Laivalevyt Type A,B,C,D,E AH(32),DH(36) EH(36) Valuteräs EN GP240R Putkiteräkset EN L210, L240, L290 L360 L415 L445, L480 API 5LX X42, X46 X52 X56, X60 X65, X70 Gaz de France X42 X52 X63 EN / P235, P275 P Paineastiateräkset EN P235GH, P265GH, P355GH P295GH Hienoraeteräkset EN / S275 S355 S420 S Kuumalujat teräkset EN Mo 3 13 CrMo CrMo 9-10 Lujat teräkset EN S460, S500 Matalalämpötilateräkset EN / 11MnNi MnNi6-3 15NiMn6 Lanka Luokka Tila T C Soveltuvuus LNS 133U AW SR LNS 160 AW SR LNS 162 AW ( Ni-staal) SR ( Ni-staal) LNS 165 AW SR LNS 150 SR CrMo 4-5 LNS 151 SR CrMo 9-10 Käyttökohteet ja käyttösuositukset Paineastiat Off-shore sovellutukset Ydinvoimalakomponentit Hyvin puhdas hitsiaine ja hyvä sitkeys Soveltuu normaalia kapeampien railojen hitsaukseen Matalalämpötilasovellutukset Ankarasti kuormitetut rakenteet Yksi- ja monilankajärjestelmät Pitkällä vapaalangalla hitsaus Jauheen ominaisuudet Pakkaus Max. virta, yksi lanka (A) 700 Virtatyyppi AC, DC Emäksisyysaste (Boniszweski) 2.9 Jähmettymisnopeus suuri Tiheys (kg/dm 3 ) 1.3 Raekoko: 1-16 Yksikkö Nettopaino (kg) säkit

29 Luokittelu Jauhe EN 760 S A AF 2 63 AC H5 Lanka EN Lanka EN LNS 304L S 19 9 L LNS 4439Mn S N L LNS 309L S L LNS 4455 S Mn L LNS 316L S L LNS 4462 S N L LNS 318 S Nb LNS 4500 S Cu L LNS 347 S 19 9 Nb LNS Zeron 100X S N L LNS NiCro 60/20 EN xx: R-NiCr 21 Mo 9Nb Yleiskuvaus Täydellinen jauhe ruostumattomille teräksille Erinomainen kuonan irtoaminen, myös kapeista railoista Pieni jauheen kulutus Hitaasti kosteutta imevä ja matala vetypitoisuus Ei jäännöskuonaa hitsin päälle Soveltuu 3.5, 5 ja 9% nikkeliteräksille Hyväksymiset P 2000 Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Wire Grade C Mn Si Cr Ni Mo Nb N Cu W FN LNS 304L LNS 309L LNS 316L LNS LNS LNS 4439Mn LNS LNS LNS LNS Zeron 100X LNS NiCro 60/ Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila 0.2% Proof Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) +20 C -40 C -120 C -196 C LNS 304L LNS 309L LNS 316L LNS LNS LNS LNS 4439Mn LNS LNS Zeron 100X LNS NiCro 60/ Vastuu: 522 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. P2000: rev. EN 20

30 P 2000 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset AISI Mat.nr. EN /2 ASTM/ACI UNS Wire LNS 304L X2 CrNi (TP) 304L S L 304LN X2 CrNiN (TP) 304LN S L 316LN X2 CrNiMoN (TP) 316LN S L 316L X2 CrNiMo (TP) 316L S L 316L X2 CrNiMo (TP) 316L S L 316LN X2 CrNiMoN L/4455/4439Mn X4 CrNi (TP) 304 S L X6 CrNiTi (TP) 321 S L/ X4 CrNiMo (TP) 316 S L X4 CrNiMo L X6 CrNiNb (TP) 347 S L/ X6 CrNiMoNb Cb S L/ X10 CrNiMoNb 18-12(DIN) 316L/ LN X2 CrNiMoN LN S Mn X1 NiCrMoCu X2 CrNiMoN (DIN) X2 CrNiMoN Zeron 100 S32760 Zeron 100 X NiCr22Mo9Nb(DIN) N06625 NiCro 60/ Ni14 (DIN) NiCro 60/ Ni19 (DIN) NiCro 60/ X8Ni9 (DIN) Nicro 60/20 Jauhe/lanka valinta, Käyttökohteet ja käyttösuositukset Yleisjauhe ruostumattomille teräksille Erityisen käyttökelpoinen paineastiateollisuudessa ja putkien valmistuksessa Suhteellisen pienestä Si-pitoisuudesta johtuen erittäin hyvät iskusitkeysarvot matalissa lämpötiloissa Jauheen ominaisuudet Pakkaus Max. virta, yksi lanka (A) 700 Virtatyyppi DC Emäksisyysaste (Boniszweski) 1.7 Jähmettymisnopeus nopea Tiheys (kg/dm 3 ) 1.0 Raekoko: 2-20 Yksikkö Nettopaino (kg) säkki

31 P 2000 S Luokittelu Jauhe EN 760: S A AF 2 63 AC H5 Lanka EN LNS 309L LNS 4462 LNS Zeron 100X S L S N L S N L Yleiskuvaus Ruostumattoman teräksen hitsaus seostamattomaan teräkseen Käytetään ensimmäisen palon hitsaukseen seostamattoman teräksen päälle yliseostetulla langalla Käyttökelpoinen, kun tarvitaan korkeampaa ferriittipitoisuutta Kompensoi Cr-palohäviön ja nostaa Cr-pitoisuutta hitsiaineessa Hyväksymiset Lanka Luokka TÜV LNS 309L + LNS Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Mn Si Cr Ni Mo Nb N Cu W FN LNS 309L LNS LNS Zeron 100X Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila0.2% Myötölujuus Proof Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) +20 C -40 C LNS 309L LNS LNS Zeron 100X Vastuu: 524 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. P2000S: rev. EN 20

32 P 2000 S Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset AISI Mat.nr. EN /2 ASTM/ACI UNS 304L X2 CrNi (TP) 304L S LN X2 CrNiN (TP) 304LN S LN X2 CrNiMoN (TP) 316LN S L X2 CrNiMo (TP) 316L S L X2 CrNiMo (TP) 316L S LN X2 CrNiMoN X4 CrNi (TP) 304 S X6 CrNiTi (TP) 321 S X4 CrNiMo (TP) 316 S X4 CrNiMo X6 CrNiNb (TP) 347 S X6 CrNiMoNb Cb S X10 CrNiMoNb 18-12(DIN) 317LN X2 CrNiMoN LN S X1 NiCrMoCu X2 CrNiMoN (DIN) X2 CrNiMoN X1 CrNiMoN Zeron 100 S32760 Ruostumattomien terästen hitsausi C-Mn teräksiin suositellaan langalla LNS 309L tietyin edellytyksin: C-Mn teräksen sekoittuminen pitää olla pieni Jauhe/lanka valinta, Käyttökohteet ja käyttösuositukset Erityisesti kehitetty ruostumattoman teräksen liittämiseen seostamattomaan teräkseen.. Käytetään myös pohjapalkojen hitsaukseen compound teräksissä ja typpiseostetuissa täysin austenittiisissa teräksissä kuumahalkeamien välttämiseksi Jauheen ominaisuudet Pakkaus Max. virta, yksi lanka (A) 700 Virtatyyppi DC Emäksisyysaste (Boniszweski) 1.7 Jähmettymisnopeus suuri Tiheys (kg/dm 3 ) 1.0 Raekoko: 1-16 Yksikkö Nettopaino (kg) säkki

33 Luokittelu Jauhe EN 760: S A AB/AR 2 69 AC H5 Lanka AWS 5.9 / 5.14 EN /EN xx: LNS 4439 Mn S L LNS 4455 S Mn L LNS 4465 S L LNS 4500 ER 385 L S Cu L LNS NiCro 31/27 LNS NiCro 70/19 NiCr-3 R-NiCr 20 Nb LNS NiCro 60/20 NiCrMo-3 R-NiCr 21 Mo 9 Nb P 7000 Yleiskuvaus Agglomeroitu aluminaattiemäksinen jauhe, joka lisää hitsin Mn pitoisuutta - täysin austeniittisille ruostumattomille teräksille, - soveltuu Ni-valtaisille seoksille monipalkohitsaukseen (Alloy 625) - niukkaseosteisille Ni-seosteisille rakenneteräksille (12Ni14, 12Ni19, X8Ni9) - hyvä vastustuskyky kuumahalkeamia vastaa Hyväksymiset Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Lanka Luokka C Si Mn Ni Cr Nb Mo N2 Fe LNS bal. LNS bal. LNS bal. LNS NiCro 31/ bal. LNS NiCro 70/ bal LNS Ni Cro 60/ bal Mekaaniset ominaisuudet, tyypillinen, puhdas hitsiaine Lanka Luokka Tila 0.2% Myötölujuus Proof str. Murtolujuus Venymä Iskusitkeys ISO-V(J) (N/mm 2 ) (N/mm 2 ) (%) RT LNS 4455 AW Testtemp C AW SR LNS NiCro 60/20 AW Testlämp C AW Testlämp C Vastuu: 526 Kaikki tiedot tuotesivulla perustuvat parhaaseen käsillä olevaan tietoon, tietoja voidaan muuttaa ilman ennakkoilmoitusta ja tietoja voidaan pitää vain yleisohjeena. P7000: rev. EN 20

34 P 7000 Hitsattavat materiaalit -> lujuus kasvaa -> erikoiset AISI W.Nr. EN UNS 317L X2 CrNiMo LN X2 CrNiMoN L X1 NiCrMoCu N X1 NiCrMoCu N08028 Alloy 254 S31254 Alloy NiCr 22 Mo 9 Nb N06625 Erikoiset Ni Ni X8 Ni 9 Jauhe/lanka valinta, P7000 / LNS NiCro 60/20 Halkaisija Virta Virta Jännite Kuljetusnopeus (mm) tyyppi (A) (V) (mm/min) 1.6 DC DC Käyttökohteet ja käyttösuositukset Jauheen ominaisuudet Pakkaus Hyvä kuonan irtoaminen. AC/DC hitsaus monilankajärjestelmissä. Lämmöntuonti max. 12 KJ/cm. Palkojen välinen lämpötila max. 150 C. Uudelleenkuivaus: 2h / ~ 375 C Max. virta, yksi lanka (A) 700 Virtatyyppi AC, DC+ Emäksisyysaste (Boniszewski) 2.5 Tiheys (kg/dm 3 ) 1.1 Raekoko: 2-20 Voidaan käyttää yksilanka- ja monilankajärjestelmissä. Yksikkö tynnyri 40 Nettopaino (kg) 527
