VÄLIAIKAINEN REUNASUOJUS. JÄRJESTELMÄN KUVAUS Teräsverkkokaide S-järjestelmä. Combisafe International AB
|
|
- Anna Rantanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 VÄLIAIKAINEN REUNASUOJUS JÄRJESTELMÄN KUVAUS Teräsverkkokaide S-järjestelmä Combisafe International AB
2 Teräsverkkokaide S-järjestelmä Combisafe International AB 2
3 Combisafe International AB Teräsverkkokaide S-järjestelmä Sisältö Turvaohjeet... 4 Tärkeää... 5 Yleistä... 5 Tekniset tiedot... 6 Kaidetolppa Kaidetolppa Flex-tolppa Säädettävä kaidetolppa 1,5 m Teräsverkkokaide 3203 Mk II... 9 Teräsverkkokaide 1,3 m 3204 Mk II... 9 Teräsverkkokaiteen yläosa 2,6 m 3217 Mk II Teräsverkkokaiteen yläosa 1,3 m 3218 Mk II Teräsverkkokaide portaisiin Jalkalistan pidike 1111 Mk II Teräsverkkokaiteen nostolaite Teräsverkkokaiteen sarana Käyttö Valinta ja mitoitus Asennus Tarkastus Valvonta Purkaminen Porraskaideverkkojen pakkaaminen Kunnossapito Turvallisuustarkastukser Kunnostus Käytöstä poistaminen Varastointi
4 Turvaohjeet Teräsverkkokaide S-järjestelmä Combisafe International AB Turvaohjeet! VAROITUS! Tarkasta aina tuotteet ja laitteet ennen käyttöä. Älä koskaan käytä vioittunutta tai ruostunutta materiaalia, joka voi vaikuttaa suojan turvallisuuteen.! VAROITUS! Muiden kuin Combisafe-tuotteiden asennus, yhdisteleminen tai liittäminen ei ole suositeltavaa.! VAROITUS! Jos reunasuojukseen kohdistuu kova kuorma esim. putoamisen johdosta, se tulee tarkastaa ennen kuin se otetaan uudelleen käyttöön. Ota tarvittaessa yhteys Combisafeen.! VAROITUS! Käytä aina henkilökohtaisia putoamissuojavarusteita, kun on olemassa putoamisvaara. Tämä koskee myös työskentelyä henkilönostimella. Combisafen tuotevastuu koskee vain Combisafetuotteiden yhdistelmiä, jotka on asennettu Combisafen teknisen esitteen ja järjestelmäkuvauksen mukaisesti. 1974_600 4

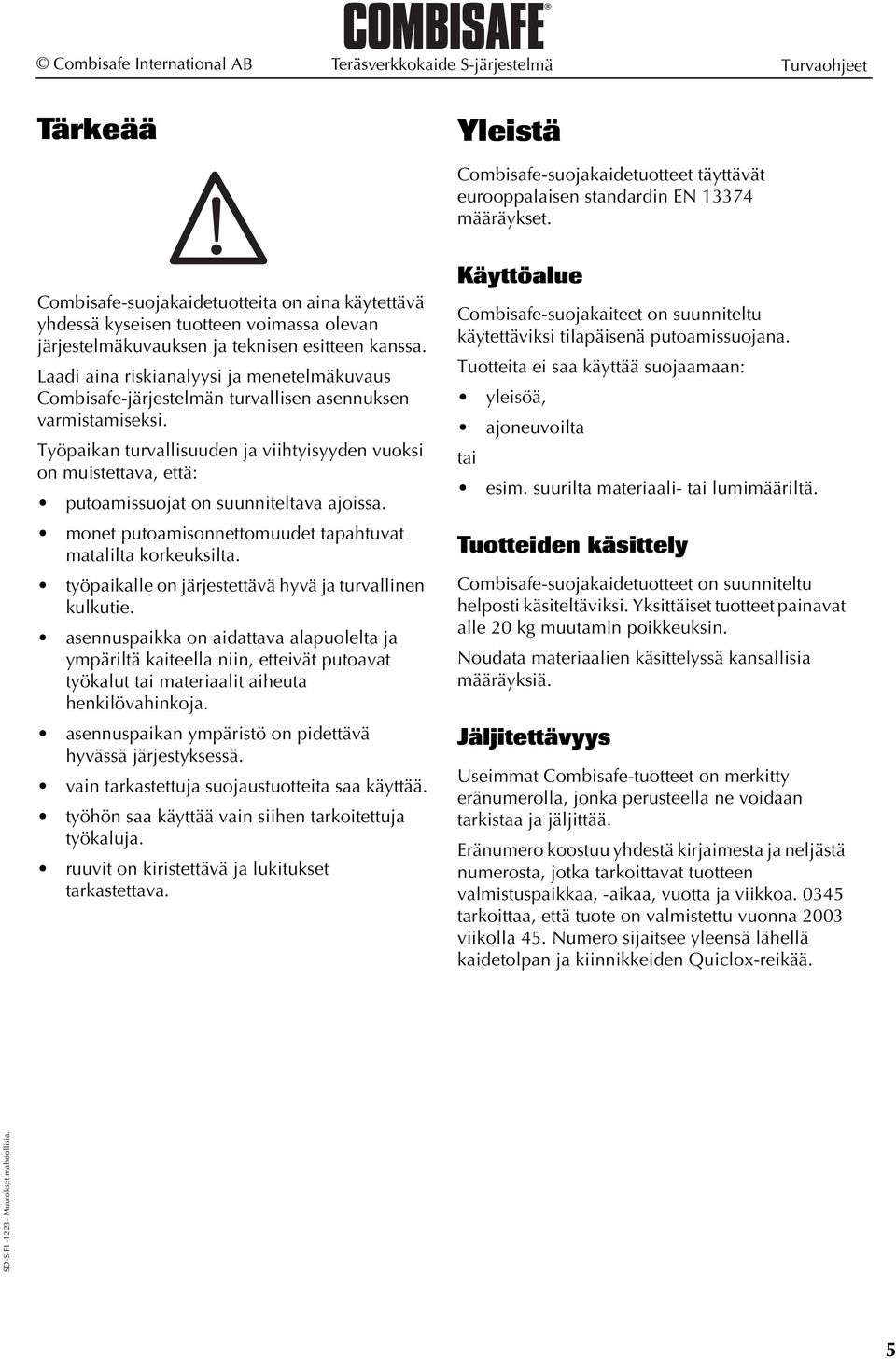

5 Combisafe International AB Teräsverkkokaide S-järjestelmä Turvaohjeet Tärkeää Yleistä Combisafe-suojakaidetuotteet täyttävät eurooppalaisen standardin EN määräykset. Combisafe-suojakaidetuotteita on aina käytettävä yhdessä kyseisen tuotteen voimassa olevan järjestelmäkuvauksen ja teknisen esitteen kanssa. Laadi aina riskianalyysi ja menetelmäkuvaus Combisafe-järjestelmän turvallisen asennuksen varmistamiseksi. Työpaikan turvallisuuden ja viihtyisyyden vuoksi on muistettava, että: putoamissuojat on suunniteltava ajoissa. monet putoamisonnettomuudet tapahtuvat matalilta korkeuksilta. työpaikalle on järjestettävä hyvä ja turvallinen kulkutie. asennuspaikka on aidattava alapuolelta ja ympäriltä kaiteella niin, etteivät putoavat työkalut tai materiaalit aiheuta henkilövahinkoja. asennuspaikan ympäristö on pidettävä hyvässä järjestyksessä. vain tarkastettuja suojaustuotteita saa käyttää. työhön saa käyttää vain siihen tarkoitettuja työkaluja. ruuvit on kiristettävä ja lukitukset tarkastettava. Käyttöalue Combisafe-suojakaiteet on suunniteltu käytettäviksi tilapäisenä putoamissuojana. Tuotteita ei saa käyttää suojaamaan: yleisöä, ajoneuvoilta tai esim. suurilta materiaali- tai lumimääriltä. Tuotteiden käsittely Combisafe-suojakaidetuotteet on suunniteltu helposti käsiteltäviksi. Yksittäiset tuotteet painavat alle 20 kg muutamin poikkeuksin. Noudata materiaalien käsittelyssä kansallisia määräyksiä. Jäljitettävyys Useimmat Combisafe-tuotteet on merkitty eränumerolla, jonka perusteella ne voidaan tarkistaa ja jäljittää. Eränumero koostuu yhdestä kirjaimesta ja neljästä numerosta, jotka tarkoittavat tuotteen valmistuspaikkaa, -aikaa, vuotta ja viikkoa tarkoittaa, että tuote on valmistettu vuonna 2003 viikolla 45. Numero sijaitsee yleensä lähellä kaidetolpan ja kiinnikkeiden Quiclox-reikää. 5
6 Tekniset tiedot Teräsverkkokaide S-järjestelmä Combisafe International AB Tekniset tiedot Kaidetolppa Mallisuojattu 1132 Patenttia haettu Järjestelmä... SMB System S Paino... 3,5 kg Pintakäsittely... Kuumasinkitty Täyttää standardin EN luokkien A, B, C vaatimukset Varaosaluettelo Kohta Tuote nro Tiedot Quiclox PVC Kaidetolppa Patenttia haettu Järjestelmä... SMB System S Paino... 3,6 kg Pintakäsittely... Kuumasinkitty Täyttää standardin EN luokkien A, B, C vaatimukset Varaosaluettelo Kohta Tuote nro Tiedot Quiclox PVC 6

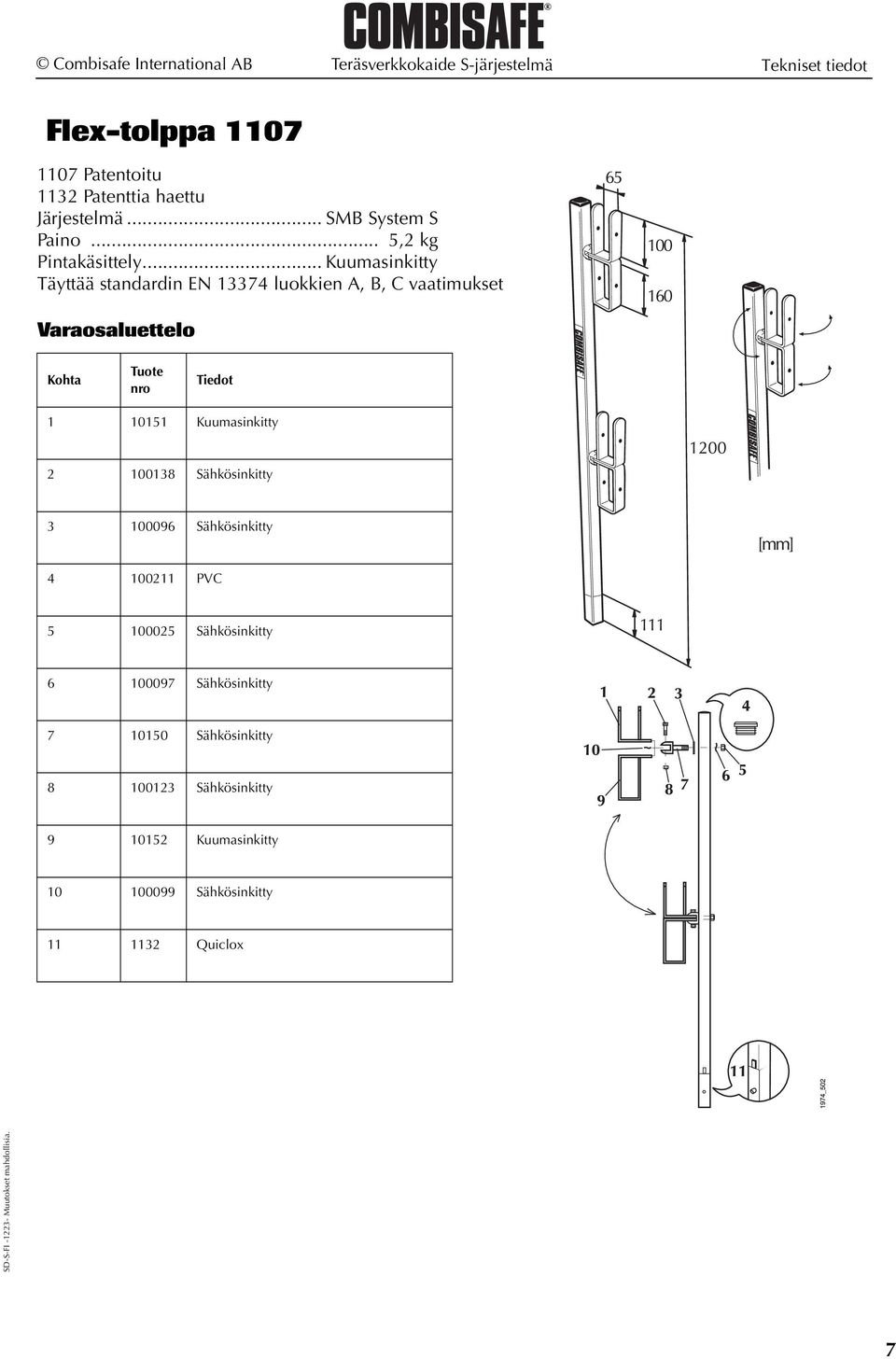

7 Combisafe International AB Teräsverkkokaide S-järjestelmä Tekniset tiedot Flex-tolppa Patentoitu 1132 Patenttia haettu Järjestelmä... SMB System S Paino... 5,2 kg Pintakäsittely... Kuumasinkitty Täyttää standardin EN luokkien A, B, C vaatimukset Varaosaluettelo Kohta Tuote nro Tiedot Kuumasinkitty Sähkösinkitty Sähkösinkitty PVC Sähkösinkitty Sähkösinkitty Sähkösinkitty Sähkösinkitty Kuumasinkitty Sähkösinkitty Quiclox 7
8 Tekniset tiedot Teräsverkkokaide S-järjestelmä Combisafe International AB Säädettävä kaidetolppa 1,5 m 1140 Patenttia haettu Järjestelmä... SMB System S Paino... 3,5 kg Pintakäsittely... Kuumasinkitty Täyttää standardin EN luokkien A, B, C vaatimukset Varaosaluettelo Kohta Tuote nro Tiedot Quiclox PVC 8
9 Combisafe International AB Teräsverkkokaide S-järjestelmä Tekniset tiedot Teräsverkkokaide 3203 Mk II Mallisuojattu Järjestelmä... SMB System S Paino... 19,4 kg Pintakäsittely...Pulverimaalattu Täyttää standardin EN luokkien A, B, C vaatimukset Teräsverkkokaide 1,3 m 3204 Mk II Mallisuojattu Järjestelmä... SMB System S Paino... 10,5 kg Pintakäsittely...Pulverimaalattu Täyttää standardin EN luokkien A, B, C vaatimukset 9
10 Tekniset tiedot Teräsverkkokaide S-järjestelmä Combisafe International AB Teräsverkkokaiteen yläosa 2,6 m 3217 Mk II Mallisuojattu Järjestelmä... SMB System S Paino... 9,3 kg Pintakäsittely...Pulverimaalattu Täyttää standardin EN luokkien A, B vaatimukset Teräsverkkokaiteen yläosa 1,3 m 3218 Mk II Mallisuojattu Järjestelmä... SMB System S Paino... 5 kg Pintakäsittely...Pulverimaalattu Täyttää standardin EN luokkien A, B vaatimukset 10
11 160 Combisafe International AB Teräsverkkokaide S-järjestelmä Tekniset tiedot Teräsverkkokaide portaisiin 3226 Mallisuojattu Järjestelmä... SMB System S Paino... 14,1 kg Pintakäsittely...Pulverimaalattu Tarkoitettu 30 kulmassa oleville portaille, mutta toimii myös +/- 5 portaikoissa. Täyttää standardin EN luokan A vaatimukset Jalkalistan pidike 1111 Mk II Mallisuojattu Järjestelmä... SMB System S Paino... 0,5 kg Pintakäsittely... Kuumasinkitty Täyttää standardin EN luokan A vaatimukset 1111_ > 150 [mm] 1111_ _011 11

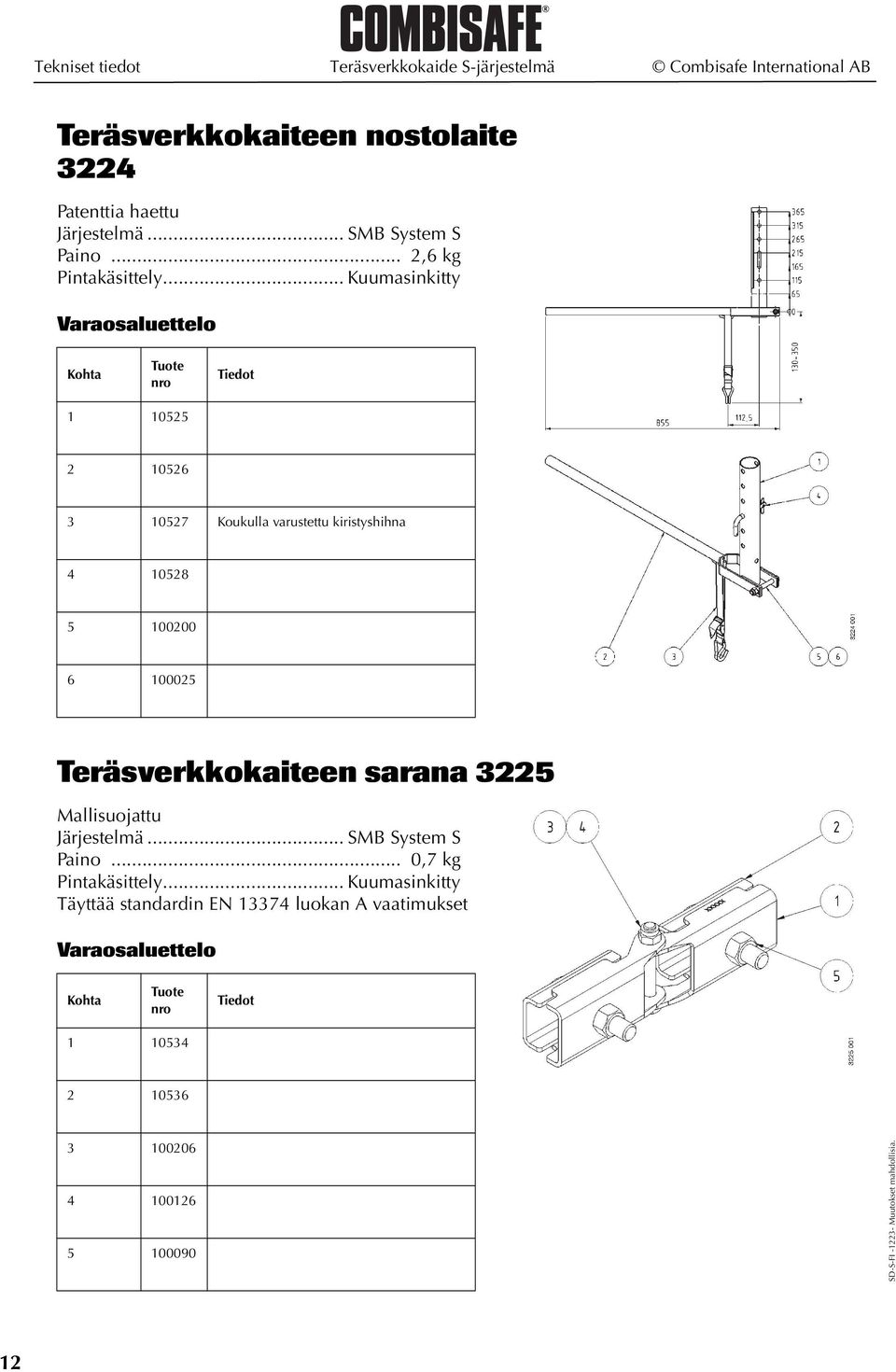

12 Tekniset tiedot Teräsverkkokaide S-järjestelmä Combisafe International AB Teräsverkkokaiteen nostolaite 3224 Patenttia haettu Järjestelmä... SMB System S Paino... 2,6 kg Pintakäsittely... Kuumasinkitty Varaosaluettelo Kohta Tuote nro Tiedot Koukulla varustettu kiristyshihna Teräsverkkokaiteen sarana 3225 Mallisuojattu Järjestelmä... SMB System S Paino... 0,7 kg Pintakäsittely... Kuumasinkitty Täyttää standardin EN luokan A vaatimukset Varaosaluettelo Kohta Tuote nro Tiedot
13 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Käyttö Valinta ja mitoitus Luokitus Suojakaiteet jaetaan EN 13374:n mukaan kolmeen eri luokkaan niiden kuormituskestävyyden mukaan. Luokka A vastaa staattista kuormitusta, joka syntyy, kun henkilö nojaa kaiteeseen/pitää kiinni kaiteesta tai kävelee/kaatuu kaidetta vasten. Luokka B vastaa staattista ja pientä dynaamista kuormitusta, joka syntyy, kun henkilö nojaa kaiteeseen/pitää kiinni kaiteesta, kävelee/kaatuu kaidetta vasten tai putoaa kaidetta vasten kaltevalta pinnalta. Luokka C vastaa suurta dynaamista kuormitusta, joka syntyy, kun henkilö kaatuu kaidetta vasten jyrkältä pinnalta Suositeltu luokka työtaso ja putoamiskorkeus huomioiden. Luokka A tarkoittaa työtasoa, jonka kaltevuuskulma,α, on Luokka B tarkoittaa työtasoa, jonka kaltevuuskulma, α, on 0 30, tai enintään 60, jos putoamiskorkeus, Hf, ei ole yli 2,0 m. Luokka C tarkoittaa työtasoa, jonka kaltevuuskulma, α, on 30 45, tai enintään 60, jos putoamiskorkeus, Hf, ei ole yli 5,0 m. Valitse tuotteet työpaikan tarpeet huomioiden. Tiettyjä tuotteita voidaan käyttää useissa luokissa, mutta silloin niiden käyttöedellytykset ovat erilaiset. 13

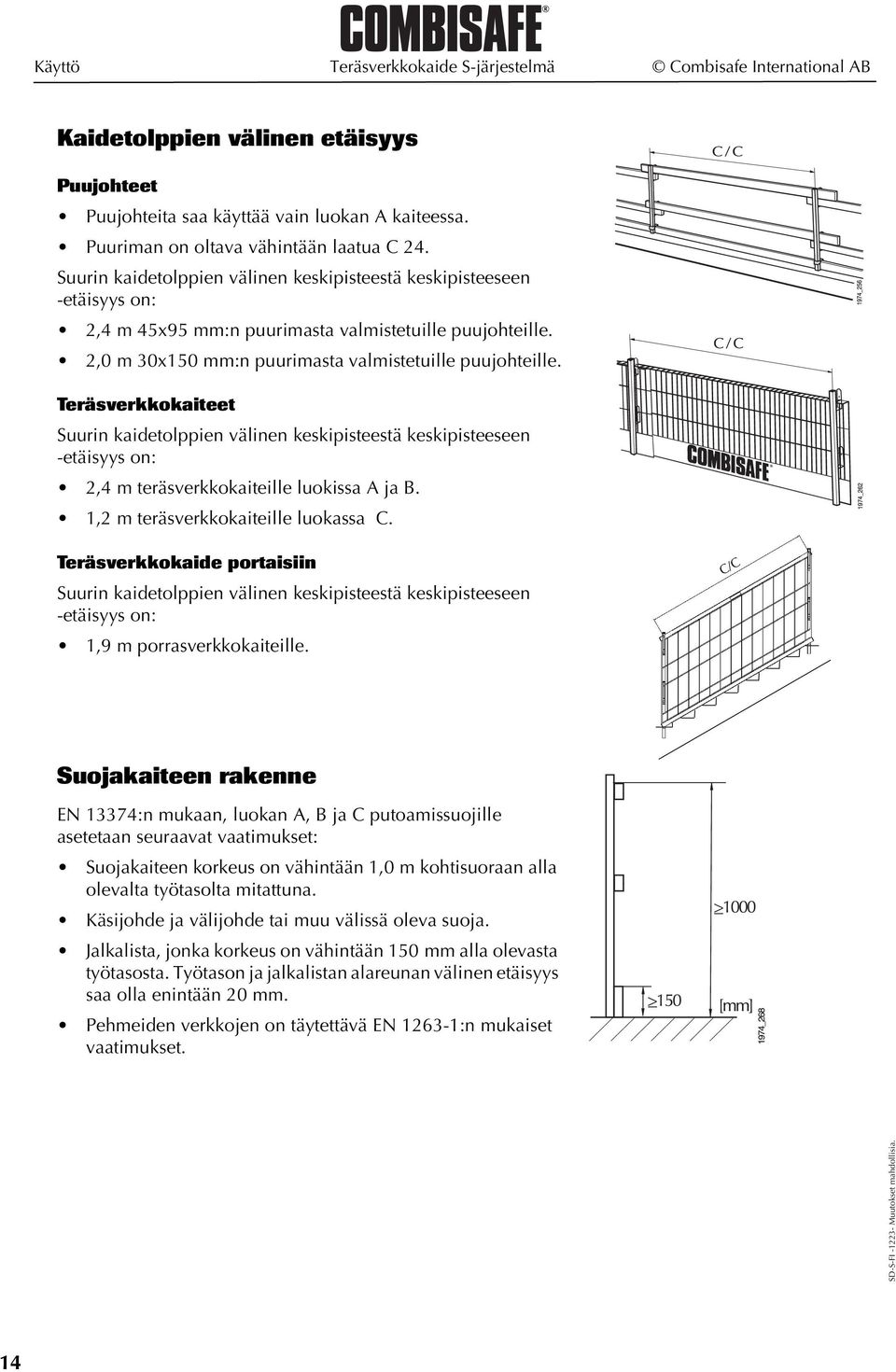

14 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB Kaidetolppien välinen etäisyys Puujohteet Puujohteita saa käyttää vain luokan A kaiteessa. Puuriman on oltava vähintään laatua C 24. Suurin kaidetolppien välinen keskipisteestä keskipisteeseen -etäisyys on: 2,4 m 45x95 mm:n puurimasta valmistetuille puujohteille. 2,0 m 30x150 mm:n puurimasta valmistetuille puujohteille. Teräsverkkokaiteet Suurin kaidetolppien välinen keskipisteestä keskipisteeseen -etäisyys on: 2,4 m teräsverkkokaiteille luokissa A ja B. 1,2 m teräsverkkokaiteille luokassa C. Teräsverkkokaide portaisiin Suurin kaidetolppien välinen keskipisteestä keskipisteeseen -etäisyys on: 1,9 m porrasverkkokaiteille. C/C Suojakaiteen rakenne EN 13374:n mukaan, luokan A, B ja C putoamissuojille asetetaan seuraavat vaatimukset: Suojakaiteen korkeus on vähintään 1,0 m kohtisuoraan alla olevalta työtasolta mitattuna. Käsijohde ja välijohde tai muu välissä oleva suoja. Jalkalista, jonka korkeus on vähintään 150 mm alla olevasta työtasosta. Työtason ja jalkalistan alareunan välinen etäisyys saa olla enintään 20 mm. Pehmeiden verkkojen on täytettävä EN :n mukaiset vaatimukset. 14

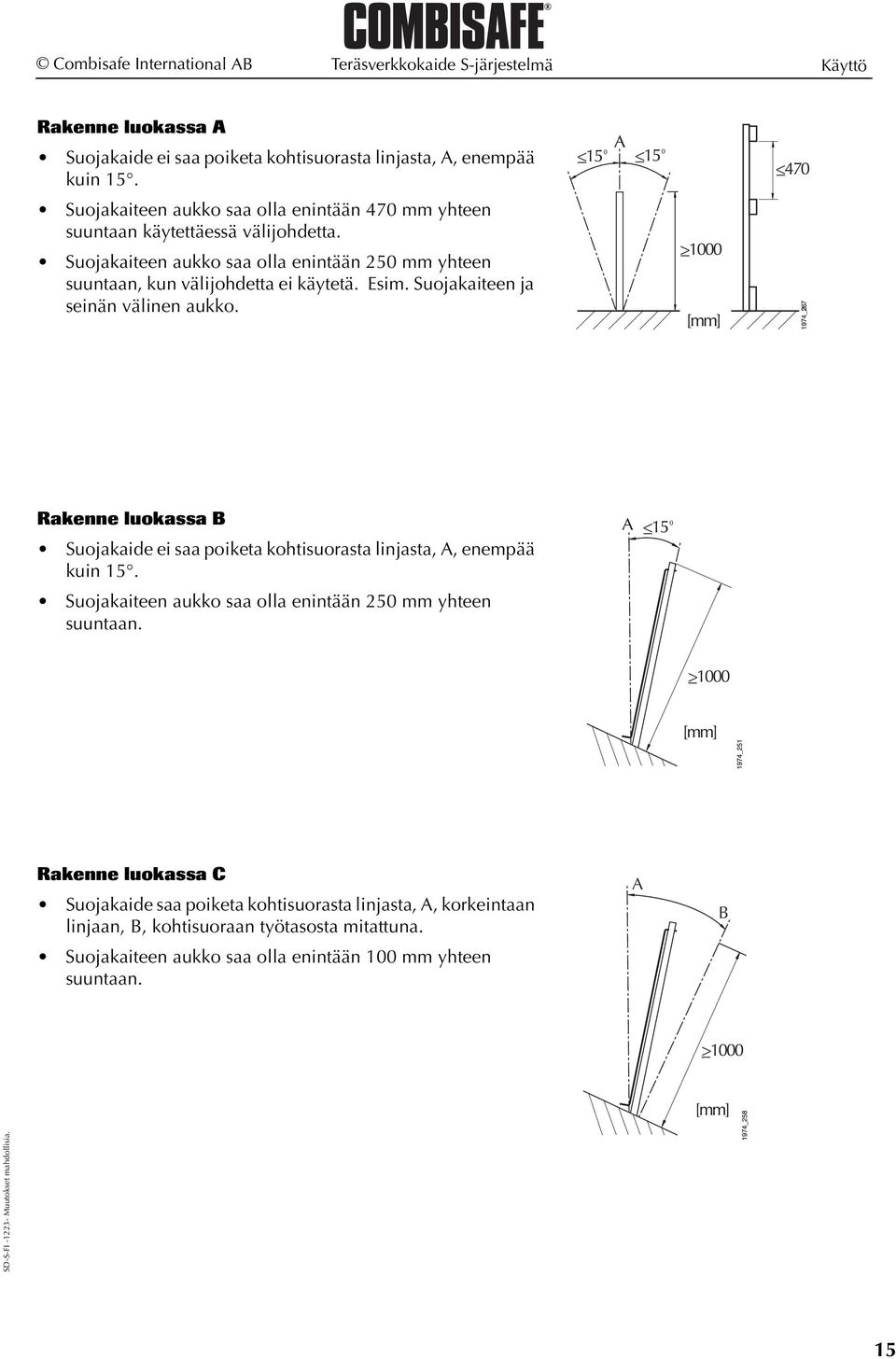

15 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Rakenne luokassa A Suojakaide ei saa poiketa kohtisuorasta linjasta, A, enempää kuin 15. Suojakaiteen aukko saa olla enintään 470 mm yhteen suuntaan käytettäessä välijohdetta. Suojakaiteen aukko saa olla enintään 250 mm yhteen suuntaan, kun välijohdetta ei käytetä. Esim. Suojakaiteen ja seinän välinen aukko. Rakenne luokassa B Suojakaide ei saa poiketa kohtisuorasta linjasta, A, enempää kuin 15. Suojakaiteen aukko saa olla enintään 250 mm yhteen suuntaan. Rakenne luokassa C Suojakaide saa poiketa kohtisuorasta linjasta, A, korkeintaan linjaan, B, kohtisuoraan työtasosta mitattuna. Suojakaiteen aukko saa olla enintään 100 mm yhteen suuntaan. A B 15

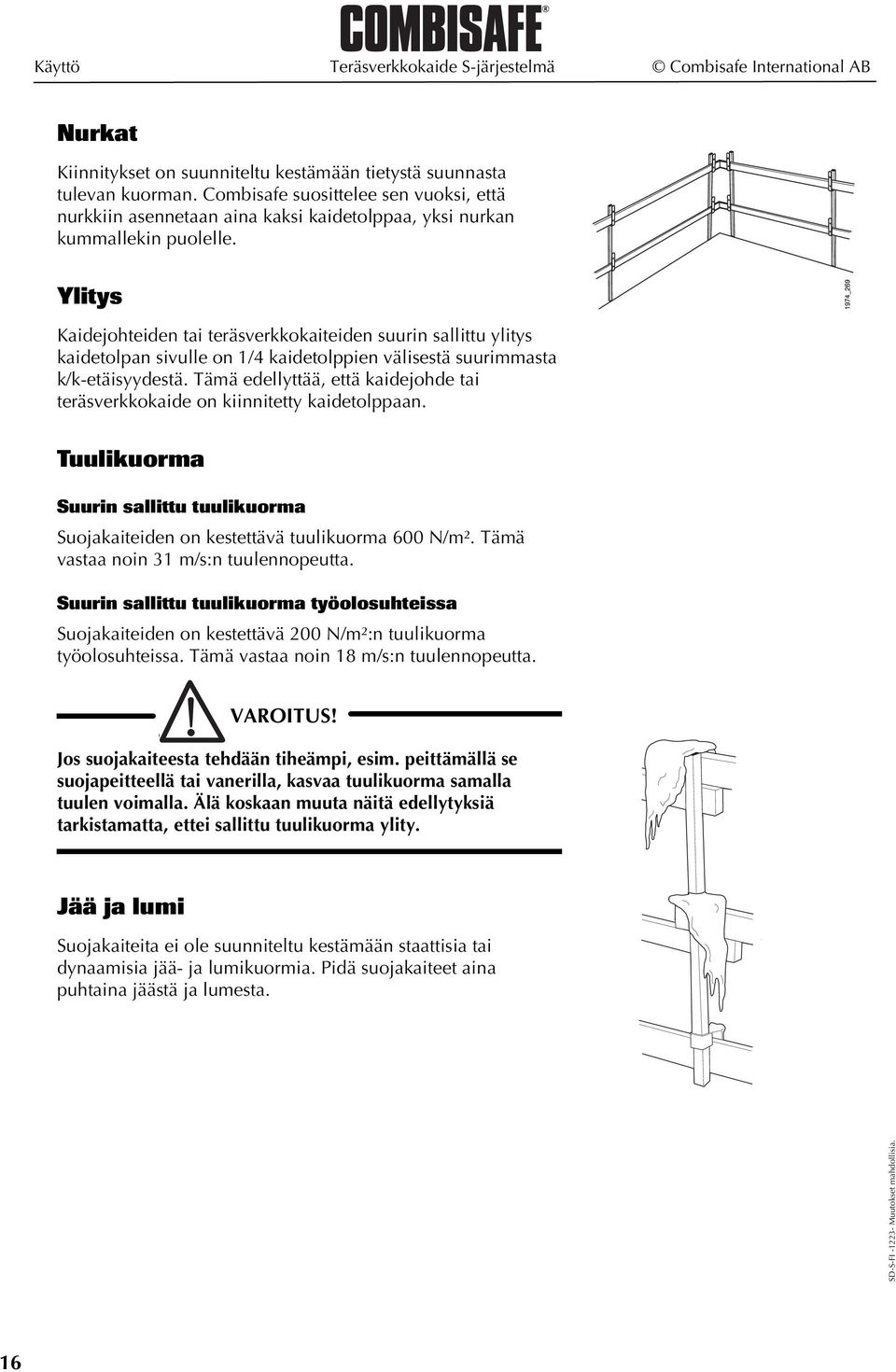

16 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB Nurkat Kiinnitykset on suunniteltu kestämään tietystä suunnasta tulevan kuorman. Combisafe suosittelee sen vuoksi, että nurkkiin asennetaan aina kaksi kaidetolppaa, yksi nurkan kummallekin puolelle. Ylitys Kaidejohteiden tai teräsverkkokaiteiden suurin sallittu ylitys kaidetolpan sivulle on 1/4 kaidetolppien välisestä suurimmasta k/k-etäisyydestä. Tämä edellyttää, että kaidejohde tai teräsverkkokaide on kiinnitetty kaidetolppaan. Tuulikuorma Suurin sallittu tuulikuorma Suojakaiteiden on kestettävä tuulikuorma 600 N/m². Tämä vastaa noin 31 m/s:n tuulennopeutta. Suurin sallittu tuulikuorma työolosuhteissa Suojakaiteiden on kestettävä 200 N/m²:n tuulikuorma työolosuhteissa. Tämä vastaa noin 18 m/s:n tuulennopeutta.! VAROITUS! Jos suojakaiteesta tehdään tiheämpi, esim. peittämällä se suojapeitteellä tai vanerilla, kasvaa tuulikuorma samalla tuulen voimalla. Älä koskaan muuta näitä edellytyksiä tarkistamatta, ettei sallittu tuulikuorma ylity. Jää ja lumi Suojakaiteita ei ole suunniteltu kestämään staattisia tai dynaamisia jää- ja lumikuormia. Pidä suojakaiteet aina puhtaina jäästä ja lumesta. 16
17 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Asennus Kiinnitys Kiinnitysosien kiinnittäminen rakennuksen rakenteeseen, katso ao. tekninen esite. Tärkeää Huomioi kaikki voimat, jotka vaikuttavat kiinnityksiin ja rakennuksen rakenteeseen. Kiinnitysosat Kiinnitysosien (ruuvin, paisuntatulpan jne.) kiinnittämisessä on aina noudatettava osan valmistajan antamia ohjeita. Huom On tärkeää ottaa huomioon betoni- tai puulaatu, poraus, etäisyys reunaan tai kiinnitysosien välinen etäisyys ym. tekijät, jotka voivat vaikuttaa lujuuteen. Kaidetolpat Yleistä 1. Aseta kaidetolppa kiinnitykseen niin, että suojakaiteen kiinnikkeet tulevat sisäänpäin. 2. Paina kaidetolppa kiinnitysosaan, Quiclox lukittuu automaattisesti kiinnitysosan aukkoon. 17
18 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB Painamalla Quiclox-painike täysin alas, kaidetolppa voidaan asentaa alemmaksi. Käytettäessä valettuja holkkeja on holkin pituus sovitettava niin, että kaidetolppa tai kaidetolpan jatke painuu vähintään 100 mm betoniin. Holkin pohjassa oleva muovitulppa rajoittaa kaidetolpan painumista holkin sisälle, mikä on huomioitava holkin pituutta määritettäessä. Kun kaidetolppa asennetaan välipohjarakenteen kiinnikkeisiin, tarkista ensin, että kaidetolppa painuu vähintään 100 mm:n verran kiinnikkeen metalliholkkiin ellei tuotteen tiedoissa toisin neuvota.! VAROITUS! Jos kaidetolpan jatketta 1242/1245 käytetään, tulee ottaa yhteyttä Combisafeen varmistaaksesi, ettei maksimikuormaa ylitetä. Flex-tolppa 1107 Flex-tolppaa 1107 voidaan käyttää vain puujohteiden kanssa. Kiinnikkeet voidaan kääntää kahdessa tasossa, mikä helpottaa sovitusta kaltevaan alustaan ja kiertyviin tasoihin, esim. kierreportaisiin. 1974_ _603 18
19 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Säädettävä kaidetolppa Säädä teräsverkkokaiteen pidike sopivalle korkeudelle. Holkin yläreunan on oltava 1150 mm teräsverkkokaiteen alareunan yläpuolella. Etäisyys (D) vaihtelee holkin ja porrasverkkokaiteen kaideverkon alareunan välillä riippuen portaikon kallistuskulmasta ja siitä, mihin kohtaa porrasta kaidetolppa on asennettu. 2. Teräsverkkokaiteen pidikkeen silmien on oltava kohtisuorassa Quicloxiin nähden _ Kiristä teräsverkkokaiteen pidikkeen lukitusruuvi kunnolla (n. 50 Nm). 19
20 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB 4. Asenna teräsverkkokaide kaideverkon pidikkeeseen kiinnittämällä verkon silmä teräsverkkokaiteen pidikkeen ylempään silmukkaan ja teräsverkkokaiteen keskimmäiset pystysuorat langat teräsverkkokaiteen pidikkeen alempaan silmään. Turvakaiteet asetetaan teräsverkkokaiteen ylempään silmukkaan teräsverkkokaiteen yläpuolelle. Etäisyys, D, on ihanteellinen, kun turvakaide on ylemmässä silmukassa. Kolmas lanka asennetaan teräsverkkokaiteen pidikkeen alempaan silmukkaan. Kolmas lanka ei aina lepää alemman teräsverkkokaiteen pidikkeen päällä riippuen portaikon kallistuskulmasta, mutta on aina sen takana. Vaakatasossa oleva lanka tai litteä teräslevy portaan päissä toimii portaiden suuntaisena rajoittimena. 5. Suunnittele limitys. Jos yksi tai useampi teräsverkkokaiteista on voitava poistaa helposti esim. materiaalin sisäänkuljetuksen ajaksi, on nämä osastot limitettävä päällimmäiseksi molemmista päistään. 6. Yhdistä teräsverkkokaiteet limittämällä ne teräsverkkokaiteen pidikkeessä. Combistrap voi olla hyödyllinen teräsverkkokaiteen pidikkeen ylemmän silmukan ja turvakaiteen sekä alemman silmukan ja kolmannen langan väliin syntyvän välyksen pitämiseksi mahdollisimman pienenä. Tärkeää Käytettäessä teräsverkkokaiteita ja niiden pidikkeitä luokan B rakenteissa, on teräsverkkokaide kiinnitettävä teräsverkkokaiteen pidikkeeseen. Tämä tehdään Combistrap avulla. 20
21 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Puujohteet 1. Valitse oikeankokoiset ja -laatuiset puujohteet. Tarkasta, että kaidetolppien etäisyys on oikea. Katso Kaidetolppien välinen etäisyys, sivu Aseta johteet kaidetolppien kiinnikkeisiin. Tämä voidaan tehdä kahdella tavalla kaidetolpille 1102 ja 1107: I. Aseta johde kiinnikkeen ylä- tai alaosaan. Aseta johteet samaan kohtaan sekä kaidetolpan ylempään että alempaan kiinnikkeeseen ja vastaavaan kohtaan seuraavan kaidetolpan kiinnikkeissä. Tällöin suojakaide tulee vuoroin korkeammalle ja matalammalle.! VAROITUS! Älä koskaan aseta johteita ylemmän kiinnikkeen yläosaan ja alemman kiinnikkeen alaosaan. Johteiden väli kasvaa silloin liian suureksi. II. Aseta johde johteen yläpuolelle seuraavassa kiinnikkeessä. Aseta johde vastaavalla tavalla alemmassa kiinnikkeessä. Tämä on tehokkain tapa rakentaa suojakaide. Lisäksi suojakaiteen keskimääräinen korkeus on tällöin suurempi. 3. Kiinnitä johteet nauloilla tai ruuveilla kiinnikkeisiin. Tee kiinnitys niin, että johteet on myöhemmin helppo irrottaa. 21
22 R R R R 1974_255 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB Teräsverkkokaiteet 1. Aseta teräsverkkokaide kaidetolppaan pujottamalla verkon taivutettu osa kaidetolpan yläpään päälle ja kiinnittämällä se samalla kiinnikkeisiin. Teräsverkkokaiteessa käsijohde asetetaan ylempään pidikkeeseen. Kolmas lanka asennetaan alimman pidikkeen yläpuolelle. Kolmas lanka ei aina lepää alemman teräsverkkokaiteen pidikkeen päällä riippuen portaikon kallistuskulmasta ja kaidetolppien paikasta, mutta on aina sen takana. Vaakatasossa oleva lanka tai litteä teräslevy portaan päissä toimii portaiden suuntaisena rajoittimena. 1974_254 Combistrap voi olla hyödyllinen teräsverkkokaiteen pidikkeen ylemmän pidikkeen ja käsijohteen sekä alemman pidikkeen ja kolmannen langan väliin syntyvän välyksen pitämiseksi mahdollisimman pienenä. 2. Tarkasta, että teräsverkkokaiteen vaakasuorat langat ovat kaidetolpan kiinnikkeissä. 3. Suunnittele limitys. Jos yksi tai useampi teräsverkkokaiteista on voitava poistaa helposti esim. materiaalin sisäänkuljetuksen ajaksi, on nämä osastot limitettävä päällimmäiseksi molemmista päistään. R 4. Yhdistä teräsverkkokaide asettamalla se limittäin kaidetolppiin. Säädä myös teräsverkkokaiteen pituus tällä tavalla. Yhdistä teräsverkkokaide asettamalla se limittäin vierekkäin pidikkeisiin. 22
23 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Jalkalistan pidike 1111 Mk II 1. Pidä jalkalistan pidike kohtisuorassa kaidetolppaan nähden ja työnnä se kaidetolppaa vasten. Käännä jalkalistan pidikettä 90 astetta niin, että se tuleen samaan suuntaan kaidetolpan kanssa. Jalkalistan pidike voidaan asettaa kiinnike käännettynä alaspäin, joka on normaalitilanne, tai ylöspäin. - Aseta jalkalistan pidike kiinnike käännettynä alaspäin, jolloin jalkalista lepää työtasoa vasten. - Aseta jalkalistan pidike kiinnike käännettynä ylöspäin, jolloin se pitää jalkalistan ylhäällä. 1111_ _ Aseta jalkalistat jalkalistan pidikkeisiin ja kiinnitä ne nauloilla tai ruuveilla. Tee kiinnitys niin, että jalkalistat on myöhemmin helppo irrottaa. Tietyn kokoiset jalkalistat voidaan jatkaa limittämällä ne jalkalistan pidikkeeseen. Jos tämä ei ole mahdollista, jatka jalka listoja limittämällä ne jalkalistan pidikkeen ulkopuolella. HUOM! Ota huomioon, että jalkalistan korkeuden on oltava vähintään 150 mm. > 150 [mm] 1111_014 23
24 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB Teräsverkkokaiteen nostolaite 3224 Nostaminen 1. Aseta nostolaite kaidetolpan päähän. Pane lukkosokka sopivaan aukkoon niin, että vipu tulee ergonomisesti oikealle työkorkeudelle. 2. Kiinnitä silmä verkon pidikkeen silmukkaan ja kiristä kiristyshihna niin, että vipu tulee alaspäin sopivaan nostoasentoon. 3. Pidä nostolaitteen vivusta toisella kädellä ja löysää verkon pidikkeen ruuvia toisella kädellä. Löysää ruuvia vain noin 1 kierros niin, että verkon pidike juuri ja juuri irtoaa. Nosta vipua niin, että teräsverkkokaide nousee haluttuun asentoon. Huom Suurin nostokorkeus on noin 20 cm nostokertaa kohti. Tee vielä yksi nosto, jos teräsverkkokaide on saatava ylemmäksi.! VAROITUS! Pidä aina kiinni vivusta, kun löysäät verkon pidikkeen ruuvia. 24
25 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö 4. Kun teräsverkkokaiteet on nostettu, kiristä verkon pidikkeen ruuvi uudestaan pitäen samalla toisella kädellä kiinni vivusta. Kiristä ruuvi kunnolla (50 Nm). 5. Nosta teräsverkkokaiteet peräkkäin. Aloita toisesta päästä ja jatka seuraavaan osastoon. Laskeminen Teräsverkkokaiteet lasketaan samalla tavalla, aloita vipu yläasennossa ja laske teräsverkkokaiteet. Teräsverkkokaiteen sarana Asenna sarana teräsverkkokaiteen päälle, mahdollisimman korkealle. Käännä vastakappaletta 90 astetta ja paina se verkon aukon läpi. 2. Käännä vastakappale takaisin ja kiristä se, tarkasta, että vastakappaleen u-profiili asettuu saranaosan u-profiilin laippojen väliin. 25
26 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB 3. Tarkasta, että saranan korkea osa menee pystylankojen väliin. 4. Kiristä mutteri. 5. Yhdistä verkot asentamalla saranan toinen vastakappale samalla tavalla seuraavaan verkkoon. Muista, että toisen verkon alataitteen täytyy olla ensimmäisen verkon alataitteen päällä. 6. Asenna toinen sarana verkkojen väliin hieman jalkalistan yläpuolelle. HUOM! Sarana voidaan sijoittaa paitsi verkon päätyyn myös sen keskelle. Saranalla voidaan myös kiinnittää porrasverkkokaide päistään. Verkkojen nurkkakytkennällä voidaan joissakin tapauksissa korvata toinen nurkkatolppa, jolloin nurkassa tarvitaan vain yksi kaidetolppa. Tarkista Combisafelta, millä kytkennöillä voidaan hyväksytysti korvata kaidetolppa. 26
27 Combisafe International AB Teräsverkkokaide S-järjestelmä Käyttö Tarkastus Asentajan on tarkastettava suojakaide aika ajoin asennustyön yhteydessä. Kun asennus on valmis, suojakaiteelle on tehtävä lopputarkastus seuraavan tarkistuslistan mukaisesti. Suojakaiteen tarkistuslista Tarkasta, että suojakaide täyttää EN 13374:n vaatimukset: valittu kaidetyyppi täyttää turvallisuusluokan vaatimukset puurimoissa käytetyn puutavaran laatu ja koko ovat oikeat sallittu k/k-etäisyys ei ylity kaiteen korkeus on vähintään 1,0 m käsijohde ja välijohde/välisuoja on asennettu, jos suojakaiteessa ei ole verkkoa suojakaiteessa on jalkalista, jonka korkeus on vähintään 150 mm rimat ja jalkalistat on kiinnitetty nauloilla tai ruuveilla suojakaiteen aukot ovat vaatimusten mukaiset kiinnitysosat on kiinnitetty oikein rakennuksen rakenteeseen kaidetolpat on kiinnitetty oikein kiinnitysosiin suojakaiteeseen ei kohdistu liian suuria tuulikuormia. Valvonta Poikkeamaraportti Olemassa olevan suojakaiteen poikkeamat, esim. vauriot tai poistetut osat, on välittömästi ilmoitettava vastuuhenkilölle välitöntä korjausta varten. Säännölliset tarkastukset Suojakaide on tarkastettava säännöllisesti käytön aikana. Tarkastus on suositeltavaa tehdä suojelukierrosten yhteydessä. Purkaminen Purettaessa on työvaiheet tehtävä päinvastaisessa järjestyksessä asennukseen nähden. 1. Poista johteet tai teräsverkkokaiteet. Pakkaa teräsverkkokaiteet. Katso ohjeet kaidelaatikolle Poista kaidetolppa kiinnitysosasta painamalla Cloxy sisään. 3. Poista kiinnitysosa rakennuksen rakenteesta. 27
28 655 Käyttö Teräsverkkokaide S-järjestelmä Combisafe International AB Porraskaideverkkojen pakkaaminen Portaat voidaan pakata kahdella sahatulla puulevyllä varustettuun Multibox verkkokehikkoon. Multiboxiin voidaan pakata korkeintaan 30 porraskaideverkkoa. Puulevyt ovat kolmion muotoisia. Käytä 15 mm paksua levyä. Sahausmitat näet kuvasta. Irrota Multiboxin päät ja aseta puulevyt kulmassa olevia päätytolppia vasten. Pakkaa porraskaideverkko nyt niin, että portaan alareuna tukeutuu molempiin päätytolppiin Multiboxin yhdessä päässä. Valitse mieluummin puoli, jossa ei ole sivuluukkua. Siten voit varastoida materiaaleja portaan alle pakkaamisen jälkeen. Katso kuvat. Lukitse paketti kahdella teräslenkillä
29 Combisafe International AB Teräsverkkokaide S-järjestelmä Kunnossapito Kunnossapito Turvallisuustarkastukser Kaikkien tuotteiden turvallisuus on tarkastettava, ennen kuin ne otetaan uudelleen käyttöön. Tarkastus on suositeltavaa tehdä käytön jälkeen ennen tuotteiden siirtoa varastoon. Turvallisuustarkastus on annettava pätevän henkilön tehtäväksi. Combisafe suosittelee, että vain Combisafen kouluttama henkilö tekee turvallisuustarkastuksen. Tarkasta, että: yhtään osaa ei ole katkaistu tai jatkettu yksikään osa ei ole taipunut voimakkaasti tai vääntynyt muulla tavoin osissa ei ole uusia poranreikiä osissa ei ole ruostetta, joka voi vaikuttaa lujuuteen hitsauksissa tai materiaaleissa ei ole halkeamia osat sopivat yhteen. Käytä tulkkia. Kunnostus Turvatarkastuksessa poistetut vialliset tuotteet voidaan kunnostaa. Kunnostus on annettava pätevän henkilön tehtäväksi. Combisafe suosittelee, että kunnostuksen tekee vain Combisafen kouluttama henkilö. Kunnostuksessa on noudatettava seuraavia ohjeita: Vain kylmäkäsittelyt ovat sallittuja. Puhdista osat. Korvaa vahingoittuneet osat, joita ei voi korjata tai kunnostaa. Poista käytöstä ne osat, joissa on murtumien merkkejä tai jotka eivät tule tyydyttävään kuntoon kunnostuksen aikana. Käytöstä poistaminen Ne osat, joita ei voi kunnostaa, tulee tunnistaa kunnostuksen aikana ja ne tulee poistaa käytöstä ja tuhota niin, ettei niitä voi enää käyttää. Useimmat Combisafe-tuotteet on valmistettu teräksestä ja ne voidaan hävittää kokonaan teräksenä. Joitakin poikkeuksia esiintyy. Ota tarvittaessa yhteys Combisafeen. Varastointi Säilytä Combisafe-tuotteet kuivassa, tuulettuvassa tilassa suojassa ulkoisilta rasituksilta, esim. säätilan vaihteluilta ja syövyttäviltä aineilta. 29
30 Combisafe International AB
