15 vuotta teollisen internetin sovelluksia Matti Uusitalo, Andritz Oy, Kraft and Paper Mill Services

Transkriptio

1 Matti Uusitalo, Andritz Oy, Kraft and Paper Mill Services We accept the challenge!

2 Sisältö Teollinen internet - Mistä on kysymys? OPE On-line diagnostics konsepti ja työkalut Katsaus konseptin taustaan ja historiaan Kehitysnäkymiä Mikä muuttuu tulevaisuudessa?

3 Mitä teollinen internet tarkoittaa? 3 LÄHDE: VTT, Teknologiateollisuus ry 2014

4 OPE - Overall Production Efficiency OPE tarkoittaa asiakkaan ja Andritzin välistä sopimusta tavoitteena tehtaan tuottavuuden maksimoiminen ja kustannusten minimoiminen. OPE On-line diagnostics tarkoittaa järjestelmää, jossa kerätään tehtaan prosessi- ja laitedataa tietokantoihin ja online näyttöihin asiantuntijan etä- ja mobiiilikäyttöä varten. Ensimmäinen etätukisovellus avattiin huhtikuussa 1997 Savonlinnasta Australian Paper Burnien tehtaalle Australiaan Tasmanian saarelle. Nykytilanteessa meillä on useita kymmeniä tehdasosastoja Suomessa ja ulkomailla etäyhteyden piirissä. 4

5 OPE - Overall Production Efficiency Mill Experts Definition of needs and objectives End product expertise Operation, process and maintenance expertise ANDRITZ Experts Process Expertise Equipment Expertise Benchmarking know-how of best maintenance practices Added Value of Cooperation (OPE) Improved capacity utilization Improved availability performance Improved technical performance Increased actual production Cost efficiency Process savings 5

6 OPE On-line diagnostics ACD Trend tool Tallennetut trendit Ad hoc trendit Live trendit Laskenta- ja analyysityökaluja Mahdollisuus siirtää dataa edelleen PPTool työkaluun tarkempaan analyysiin (korrelaatioanalyysi, hermoverkot, SOM, ) 6

7 OPE - On-line diagnostics ACD Tool Esimerkki on-line prosessinäytöstä 7

8 On-line diagnostiikkatyökalut Andritzilla - Yhteenveto Wedge järjestelmä (Savcor Oy) ACD Tool Wedge ja ACD Tool ovat on-line diagnostiiikan perustyökalut Kaupallinen Wedge-järjestelmä on parhaillaan käyttöönottovaiheessa OPP tool Alkuperä: Sindus (Andritz), Brasilia Instrumentaation toiminnan seuranta, analyysi ja optimointi PPTool Alkuperä: Kuopion Yliopisto Korrelaatioanalyysi Mallinnus, SOM 8

9 Mistä kaikki alkoi? 1. DD washer toimitus, Australian Paper, Burnie mill, Tasmania Päätös rakentaa etätukisovellus paikallisten operaattorien tueksi DD washer käynnistettiin ja etäyhteys välille Savonlinna Tasmania avattiin huhtikuussa Globeman21 - Enterprise Integration for Global Manufacturing for the 21st Century Osa kansainvälista Intelligent Manufacturing Systems (IMS) -ohjelmaa Yrityksiä ja tutkimuslaitoksia Euroopasta, Australiasta, Japanista, Kanadasta ja USA:sta Suomesta mukana VTT, TKK, Ahlstrom Machinery, YIT Work Package 5: Operations Support and Reneval AhlRemote oli yksi WP 5:n ns demonstraattoreista AhlRemote partnerit: Ahlstrom (pj), VTT, CSIRO Australia 9

10 Mistä kaikki alkoi Globeman21 -projekti HUOM. Seuraavat kalvot no t ovat peräisin Globeman21 -projektista, aikakaudelta ! 10

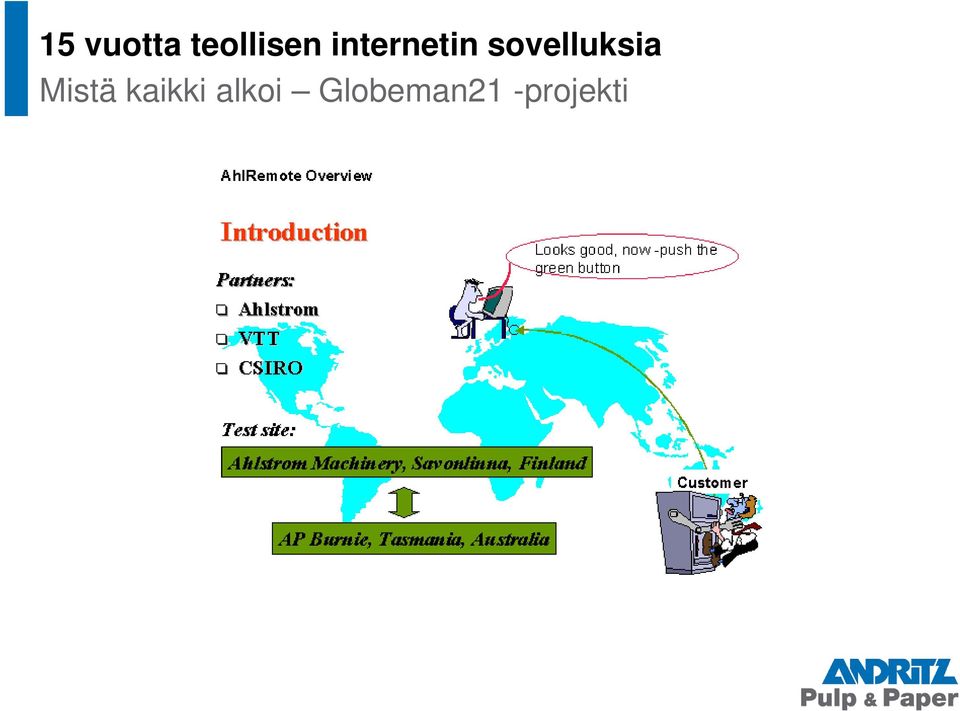

11 Mistä kaikki alkoi Globeman21 -projekti

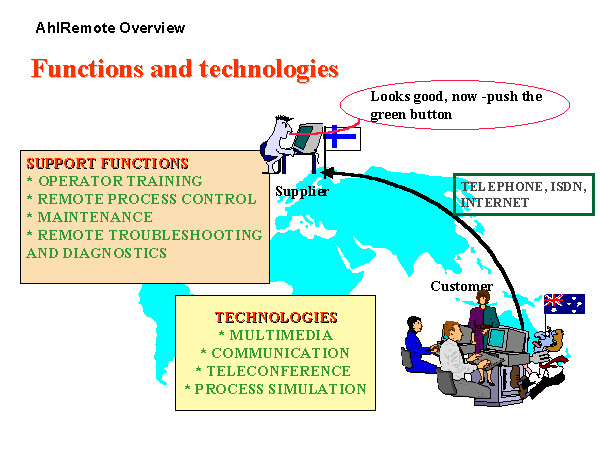

12 Mistä kaikki alkoi Globeman21 -projekti

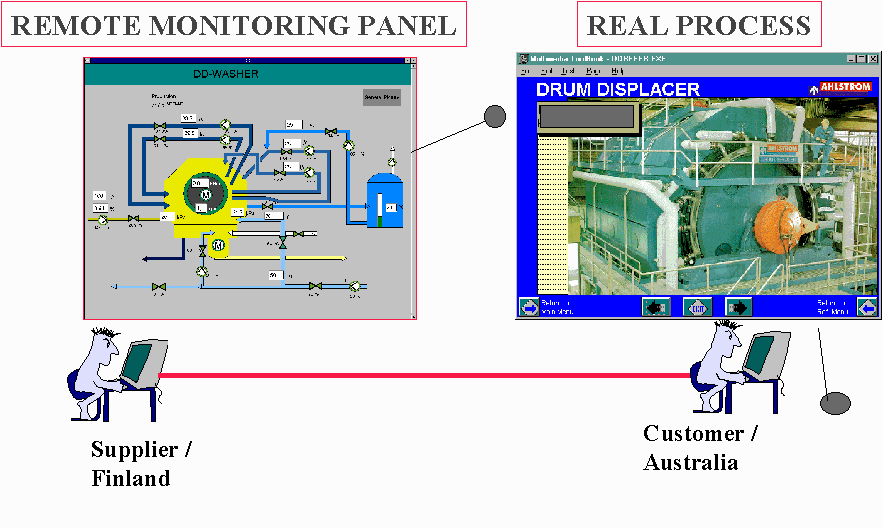

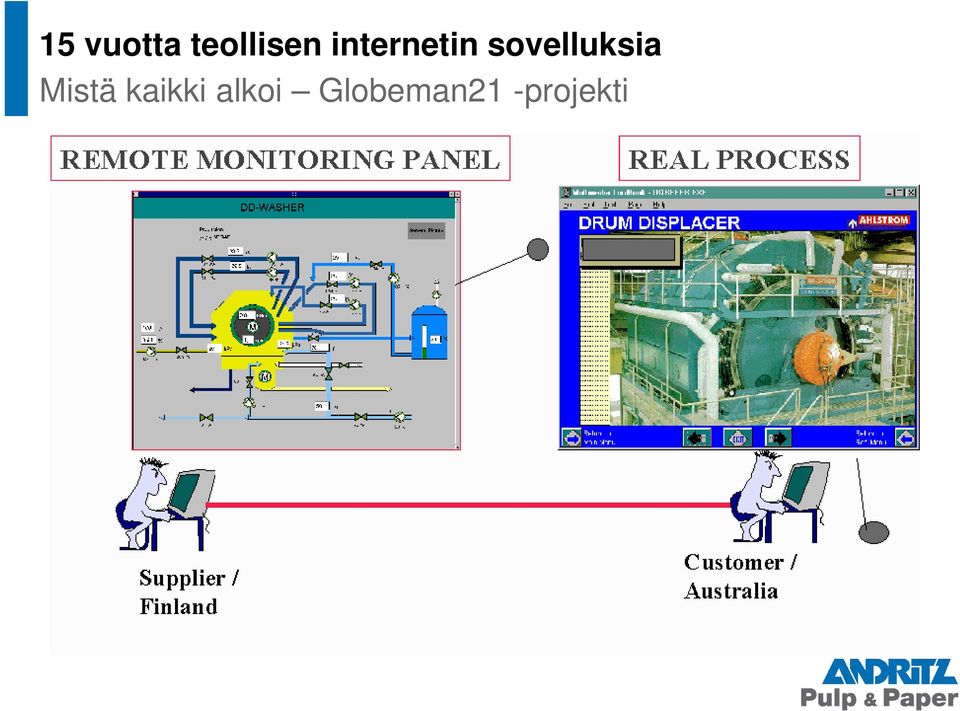

13 Mistä kaikki alkoi Globeman21 -projekti

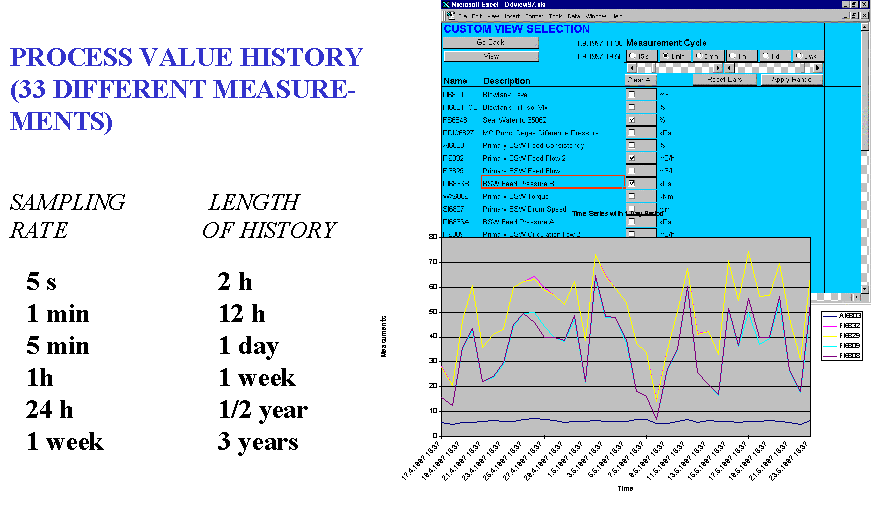

14 Mistä kaikki alkoi Globeman21 -projekti Process data can be viewed graphically for different sample histories.

15 Mistä kaikki alkoi Globeman21 -projekti

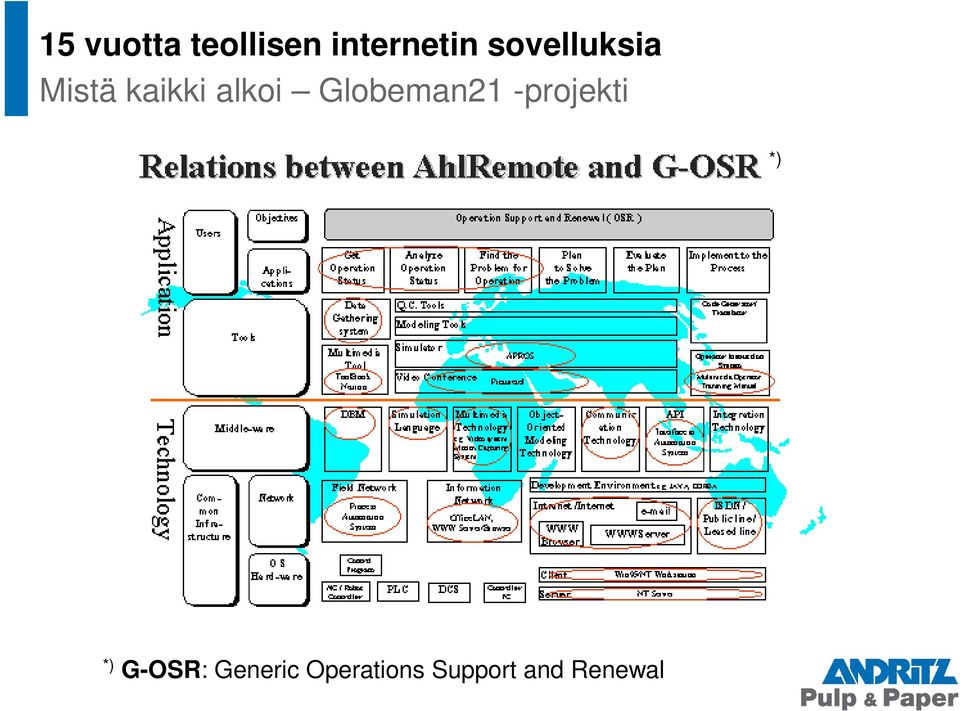

16 Mistä kaikki alkoi Globeman21 -projekti *) *) G-OSR: Generic Operations Support and Renewal

17 Globeman21 - AhlRemote Competition between Globeman21 demonstrators Winner: AhlRemote Plenary session no 4 Mt Eliza (Melbourne), Autralia, April 1998

18 Vertailua 1990-luku vs Järjestelmän toiminnot Perusajatus pysynyt samana, etätuki, analyysi Työkalusetti laajentunut huimasti Mobiilikäyttö tullut mukaan Datan määrä 1997: vähän dataa ja ainoastaan yksi tehdas omalla yhteydellään 2014: paljon dataa, pitkät historiat, useita tehtaita, erillinen verkko Järjestelmäarkkitehtuuri Teknologia Sovelluskerrokset edelleen voimassa 1997: sekä teknologiatason liittymä automaatiojärjestelmään että itse sovellus piti rakentaa räätälöitynä 2014: standardiliittymät käytettävissä (OPC, ODBC); kaupallinen sovellusalusta käytettävissä (Wedge) Teollinen internet 2014 Teknologiataso: kaupallisia alustoja ja palveluntarjoajia käytettävissä, pilvipalvelut käytettävissä Sovelluskerros: liiketoiminnan tuotteet a) Nykyisten tuotteiden optimointi, älykkyyden lisääminen, liittäminen verkkoon b) Uusien tuoteideoiden toteutus

19 On-line diagnostics sukupolvet Andritzilla 1. Räätälöity sovellus Räätälöity liittymä (AhlRemote, 1997) 2. Kaupallinen sovellus Räätälöity liittymä (Intellution, 1999) 3. Oma sovellus (ACD Tool) - Standardiliittymä (2002 alkaen, OPE ) 4. Kaupallinen sovellus (Wedge) Standardiliittymä (2014 alkaen) 19

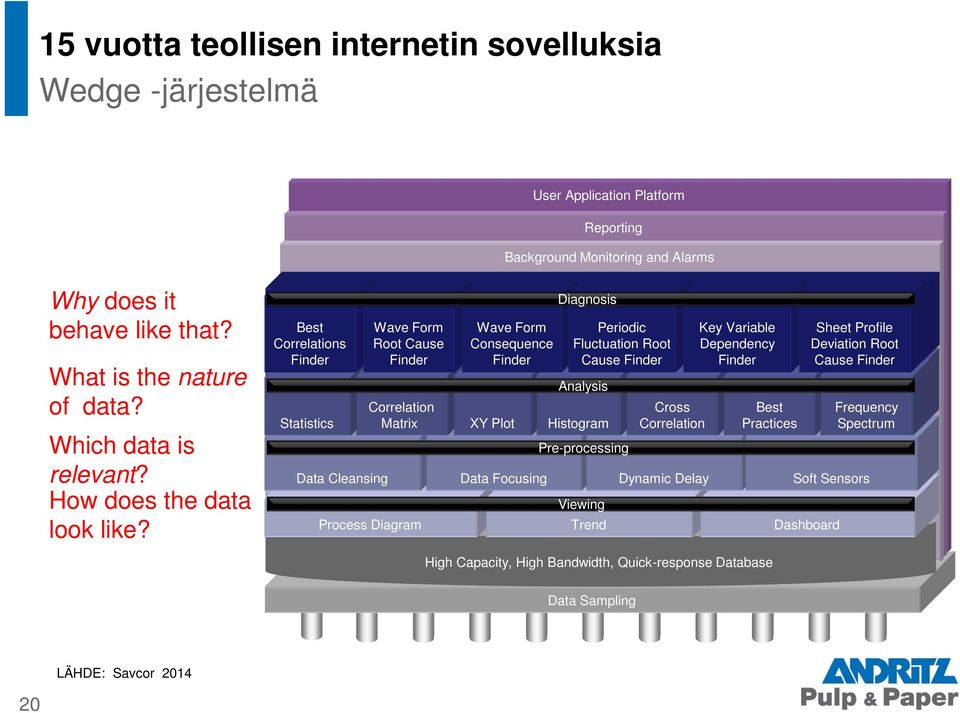

20 Wedge -järjestelmä User Application Platform Reporting Background Monitoring and Alarms Why does it behave like that? What is the nature of data? Which data is relevant? How does the data look like? Best Correlations Finder Statistics Wave Form Root Cause Finder Analysis Analysis Correlation Matrix XY Plot Histogram Pre-processing Pre-Processing Data Cleansing Data Focusing Dynamic Delay Soft Sensors Process Diagram Wave Form Consequence Finder Diagnosis Diagnosis Periodic Fluctuation Root Cause Finder Viewing Viewing Trend Cross Correlation Key Variable Dependency Finder Best Practices High Capacity, High Bandwidth, Quick-response Database Dashboard Sheet Profile Deviation Root Cause Finder Frequency Spectrum Data Sampling LÄHDE: Savcor

21 OPE - On-line diagnostics - Kehitysnäkymiä Tekniikka - Laitekohtaiset anturoinnit ja analyysisovellukset ovat loputon sovelluskenttä - Mobiilitoiminnallisuuden laajentaminen Business - Asiakaskattavuuden laajentaminen - Erityisesti Etelä-Amerikka, USA, Aasia 21

22 Mikä muuttuu tulevaisuudessa? Yhteenliitettävien, älykkäiden laitteiden kattavuus kasvaa koko ajan Datamäärät kasvavat Pilvipalvelut yleistyvät Alustan tarjonta jo nyt kattavaa, ei tarvitse kehittää itse Liiketoimitamallit muuttuvat Tuote muuttuu, palvelujen merkitys kasvaa Kyberrikollisuus lisääntyy, vastaavasti tietoturvan merkitys kasvaa Teollinen internet sisältää suuria mahdollisuuksia liiketoiminnan kehittämiselle Suomen lähtöasemat ovat hyvät Kyse on tieto-taidosta, ei niinkään rahasta Pitkällä tähtäimellä teollisen internetin sovellukset vaikuttavat koko tuotepakettiin Onko tuote rautaa vai palvelua? 22

23 Kiitos! 23
