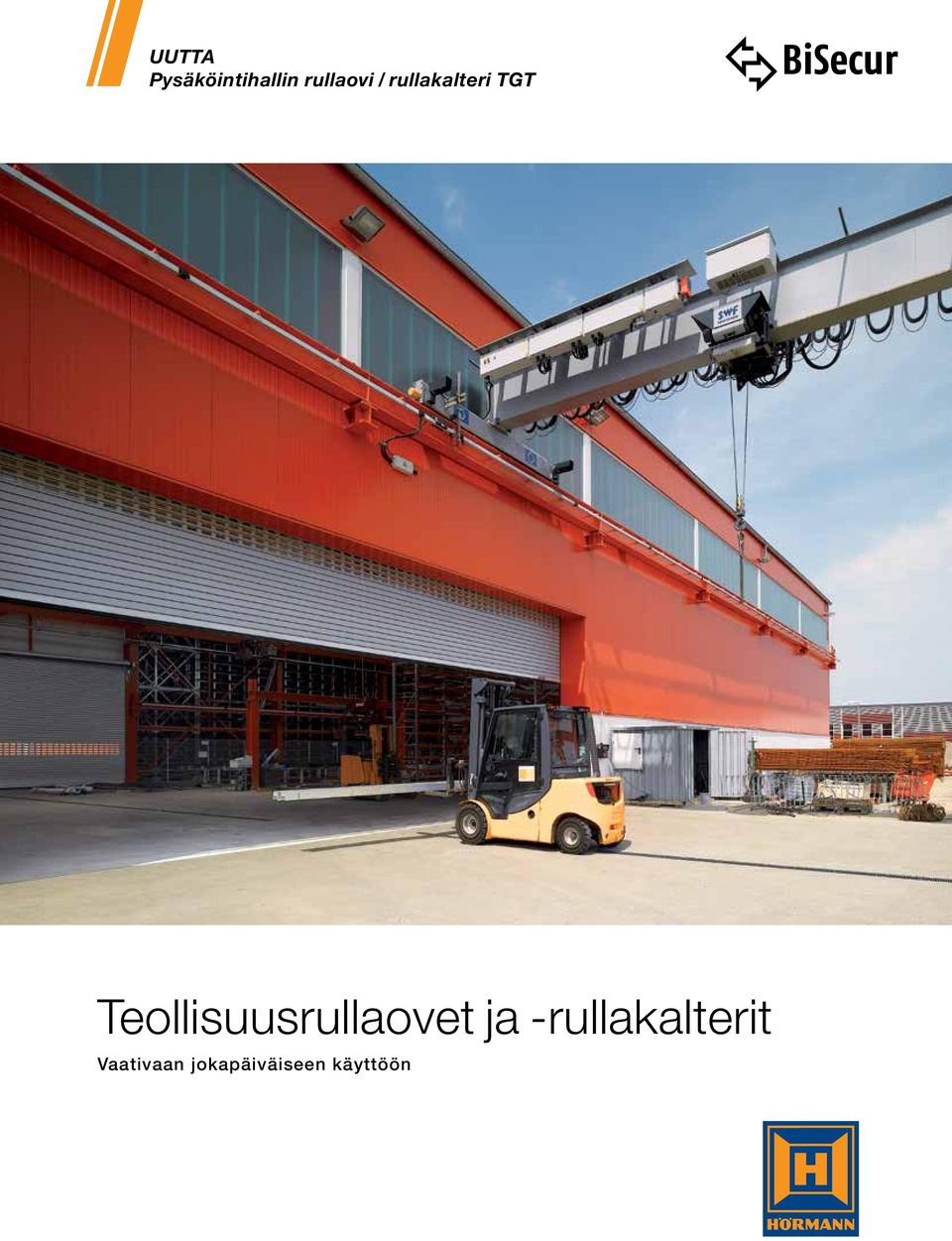

UUTTA Pysäköintihallin rullaovi / rullakalteri TGT. Teollisuusrullaovet ja -rullakalterit. Vaativaan jokapäiväiseen käyttöön

Transkriptio

1 UUTTA Pysäköintihallin rullaovi / rullakalteri TGT Teollisuusrullaovet ja -rullakalterit Vaativaan jokapäiväiseen käyttöön

2 2

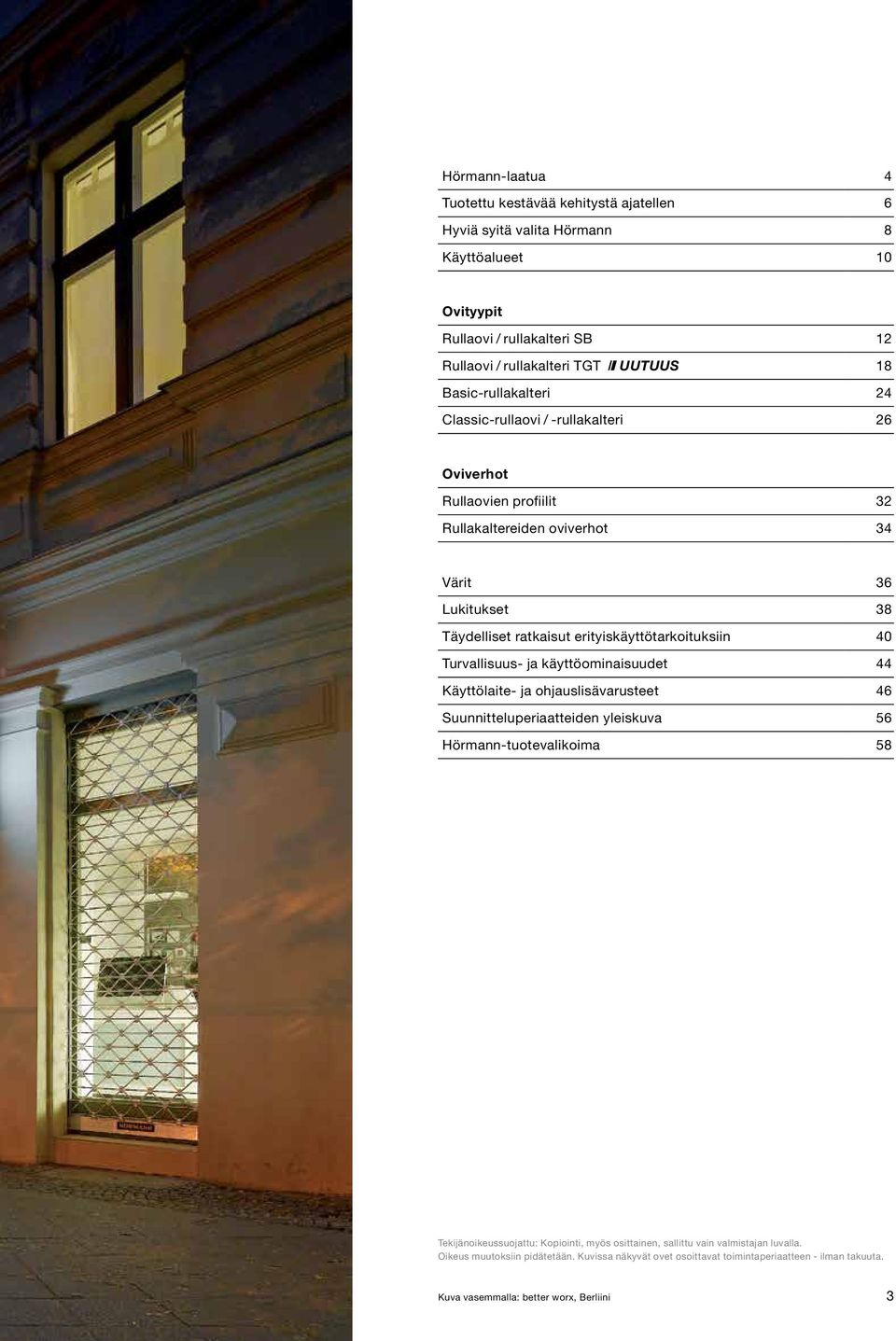

3 Hörmann-laatua 4 Tuotettu kestävää kehitystä ajatellen 6 Hyviä syitä valita Hörmann 8 Käyttöalueet 10 Ovityypit Rullaovi / rullakalteri SB 12 Rullaovi / rullakalteri TGT UUTUUS 18 Basic-rullakalteri 24 Classic-rullaovi / -rullakalteri 26 Oviverhot Rullaovien profiilit 32 Rullakaltereiden oviverhot 34 Värit 36 Lukitukset 38 Täydelliset ratkaisut erityiskäyttötarkoituksiin 40 Turvallisuus- ja käyttöominaisuudet 44 Käyttölaite- ja ohjauslisävarusteet 46 Suunnitteluperiaatteiden yleiskuva 56 Hörmann-tuotevalikoima 58 Tekijänoikeussuojattu: Kopiointi, myös osittainen, sallittu vain valmistajan luvalla. Oikeus muutoksiin pidätetään. Kuvissa näkyvät ovet osoittavat toimintaperiaatteen - ilman takuuta. Kuva vasemmalla: better worx, Berliini 3

4 Hörmann-laatua Tulevaisuuteen suuntautunut ja luotettava Sennebogen Maschinenfabrik GmbH, Straubing Oma tuotekehitys Innovatiiviset tuotteet syntyvät Hörmannin omassa tiimissä: kehitysosaston ammattilaiset parantavat tuotteita ja kehittävät uusia ratkaisuja jatkuvasti. Näin syntyy käyttövalmiita tuotteita, joiden laatu ja maine maailmalla ovat huippuluokkaa. Modernit valmistusmenetelmät Hörmann kehittää itse kaikki tärkeät oviosat, kuten ohjainkiskot, konsolit, helat ja ohjaustekniikan. Näin varmistetaan oven, käyttölaitteen ja ohjauksen saumaton yhteensopivuus. Sertifioidun laadunvalmistusmenetelmän avulla saavutetaan korkea laatu aina suunnittelusta tuotantoon ja tuotteiden toimitukseen. Se on todellista Hörmann-laatua Made in Germany. 4

5 Made in Germany Johtava asema Euroopan ovi-, karmi- ja käyttölaitemarkkinoilla velvoittaa Hörmannia varmistamaan korkean laadun säilymisen sekä tuotteiden valmistuksessa että huoltopalveluiden toteutuksessa. Se tekee Hörmannista uraa uurtavan yrityksen myös kansainvälisillä markkinoilla. Huippuunsa erikoistuneissa tehtaissa kehitellään ja valmistetaan rakenneelementtejä, jotka erottuvat edukseen niiden laadun, toimintavarmuuden ja pitkän käyttöiän ansiosta. Energiansäästökompassi interaktiivinen suunnitteluapuväline on internetissä osoitteessa VUODEN JÄLKIOSTOTAKUU Näkyvyys tärkeimmillä kansainvälisillä talousalueilla tekee yrityksestämme vahvan ja tulevaisuuteen suuntautuneen, yksityisen ja teollisen rakennusalan yhteistyökumppanin. Hörmann-ovien, -käyttölaitteiden ja -ohjausyksiköiden varaosilla on 10 vuoden taattu jälkiostotakuu. Asiantunteva neuvonta Asiakaslähtöisen jakeluorganisaation kokeneet asiantuntijat neuvovat tuotesuunnittelusta ja teknisistä tiedoista lähtien aina lopputarkastukseen saakka. Täydelliset työohjeet, kuten esim. asennustiedot, saa kirjallisten ohjeiden lisäksi aina myös osoitteesta Nopeampi palvelu Tavoitat meidät huoltopäivystyksen kautta ympäri vuorokauden. Siitä on hyötyä tarkastus-, huolto- ja korjaustöitä suunniteltaessa. 5

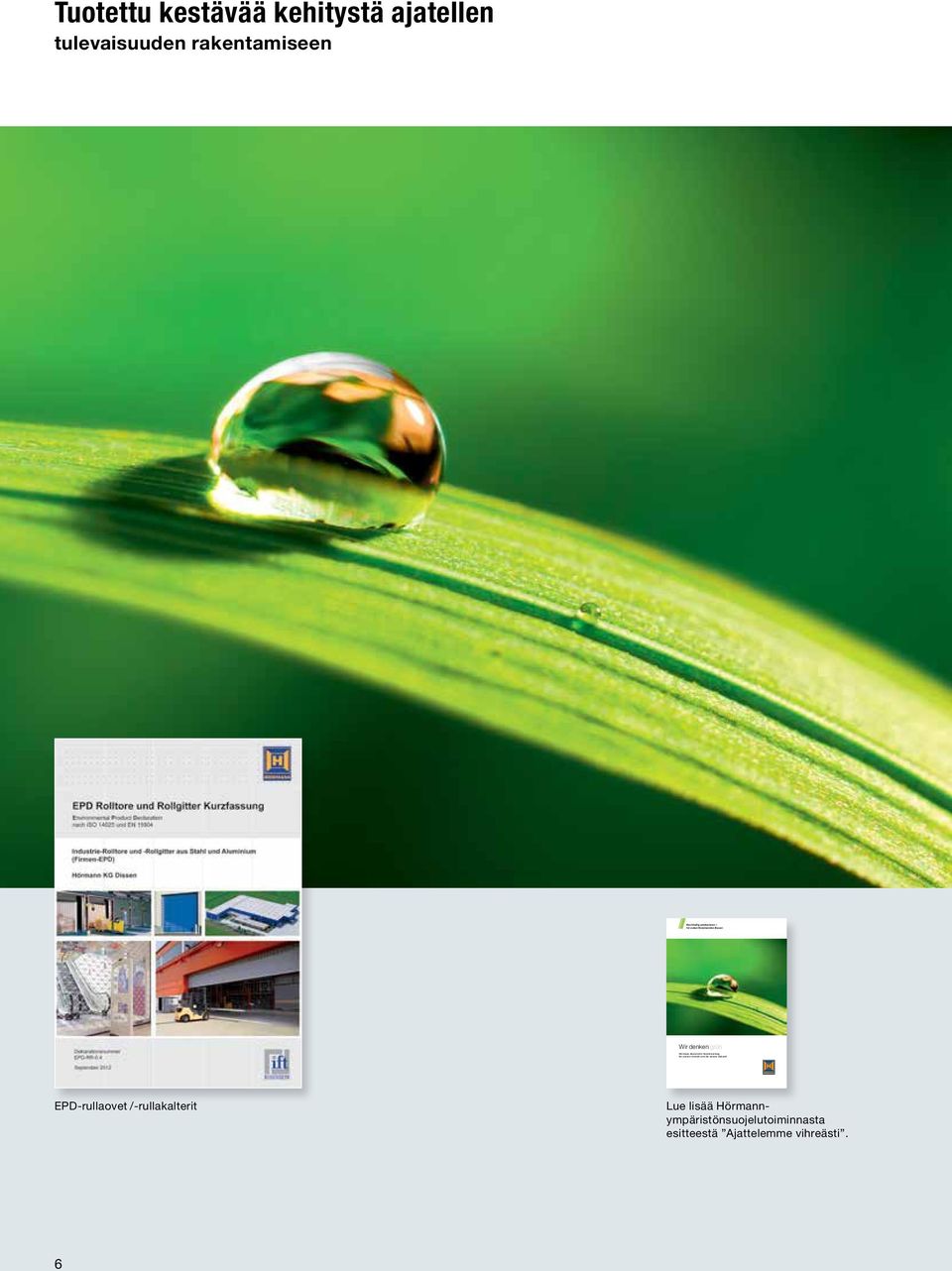

6 Nachhaltig produzieren für zukunftsweisendes Bauen Hörmann übernimmt Verantwortung für unsere Umwelt und für unsere Zukunft Tuotettu kestävää kehitystä ajatellen tulevaisuuden rakentamiseen Wir denken grün EPD-rullaovet /-rullakalterit Lue lisää Hörmannympäristönsuojelutoiminnasta esitteestä Ajattelemme vihreästi. 6

7 Vain Hörmannilta Kestävän kehityksen huomioon ottavaa tuotantoa: Hörmann-rullaovet ja -rullakalterit Hörmannin toteuttamia kestävän kehityksen mukaisia ratkaisuja Ekologista laatua Laajalla energianhallintajärjestelmällä varmistetaan ympäristöystävällinen tuotanto, esim. käyttämällä tuotantolaitosten prosessilämpöä hallien lämmitykseen. Taloudellista laatua Pitkä käyttöikä ja alhaiset huoltokustannukset korkealaatuisten materiaalien käytön ansiosta (esim. pintasuojajärjestelmällä varustettu väripinta). Toimivaa laatua Erikoisteräksestä valmistetut, energiaa säästävät oviverhot sekä termisesti optimoidut ohjauskiskot mahdollistavat rakennuksen erinomaisen energiataseen. ThyssenKrupp, Essen Prosessilaatu Resursseja säästyy tehokkaan materiaalinkäytön ja tuotannossa syntyvien lajipuhtaiden metallijätteiden hyödyntämisen ansiosta. Kestävän kehityksen vahvistaa Rosenheimissa sijaitseva IFT-instituutti Hörmann on hankkinut kaikille rullaoville / rullakaltereille Rosenheimissa sijaitsevan Institut für Fenstertechnik (ift) -instituutin myöntämän, standardien ISO ja EN mukaisen ympäristöselosteen (EPD). Tarkistus perustuu tuoteryhmäkohtaisiin ohjeisiin Ovet ja portit (Product Category Rules = PCR). Ympäristöä säästävä tuotantoprosessi on vahvistettu standardien DIN ISO / mukaisella ekotaseella kaikkien rullaovien / rullakaltereiden kohdalla. Kestävää kehitystä ja Hörmannin osaamista Hörmannilla on jo pitkä kokemus kestävään kehitykseen perustuvasta rakentamisesta. Osaamista hyödynnetään myös sinun rakennuksesi suunnittelussa. dm-logistiikkakeskus, Weilerswist Immogate-logistiikkakeskus, München Nordex-Forum, Hampuri Unilever Hafen-City, Hampuri Deutsche Börse, Eschborn Opernturm, Frankfurt Skyline-Tower, München Prologis Pineham Sites, Sainsbury 7

8 Hyviä syitä valita Hörmann Innovatiivinen markkinajohtaja Vain Hörmannilta 1Innovatiivinen vetojousitekniikka Yksityiskohtia myöten suunniteltu ovi- 2ja käyttölaitejärjestelmä Luotettava ja hyväksi todettu Oven manuaalinen avaaminen ja sulkeminen helpottuu vetojousitekniikan ansiosta huomattavasti. Enintään mm:n korkuisia rullaovia / rullakaltereita voi siten liikuttaa ilman suurta voimankäyttöä. Valinnaisella käyttölaitteella varustetuissa rullaovissa / rullakaltereissa vetojousitekniikka säästää oven mekaanisia osia ja käyttölaitetta. Kaikki sopii saumattomasti yhteen Rullaoven / rullakalterin sujuva toiminta varmistetaan oven, käyttölaitteen ja ohjauksen saumattomalla yhteensopivuudella. Kun koko oviratkaisu on peräisin samalta valmistajalta, kaikki sopii täydellisesti yhteen. Hörmannin rullaovet ja rullakalterit eivät ole ainoastaan pitkäikäisiä ja toimintavarmoja, vaan sen lisäksi myös erittäin huoltoystävällisiä. Lisätietoja on sivulla 15. 8

9 Vain Hörmannilta 3 4 Käyttöturvallisuutta voimanrajoituksen avulla Aktiivisella työntöjärjestelmällä varustettu ZAK-järjestelmä Vakiovarusteena mallissa WA 300 R S4 Rullaovet SB ja TGT yhdessä käyttölaitteen WA 300 R S4 kanssa vakuuttavat turvallisuudellaan avattaessa ja suljettaessa. Vakiovarusteisen voimanrajoituksen ansiosta suunnassa Ovi-auki ja Ovi-kiinni tietyissä verhovaihtoehdoissa ja tietyillä kokoalueilla ei tarvita alareunan tuntoreunaa standardin DIN EN vaatimusten täyttämiseksi. Lisätietoja on sivulla 22. Minimaalinen lämpöhävikki ja ovea säästävä liike Lisävarusteisella ZAK-järjestelmällä varustetut Hörmannin classic-rullaovet sulkeutuvat tiiviimmin ja minimoivat siten lämpöhävikin. ZAK-järjestelmä siirtää ovirullaa konsolien päällä ja ohjaa oviverhon aina pystysuorassa ohjainkiskojen sisään. Se säästää ovea ja vähentää liikkeen aiheuttamaa melua ja kulumista. Yläpielen alueella tarvitaan myös vähemmän asennustilaa. 9

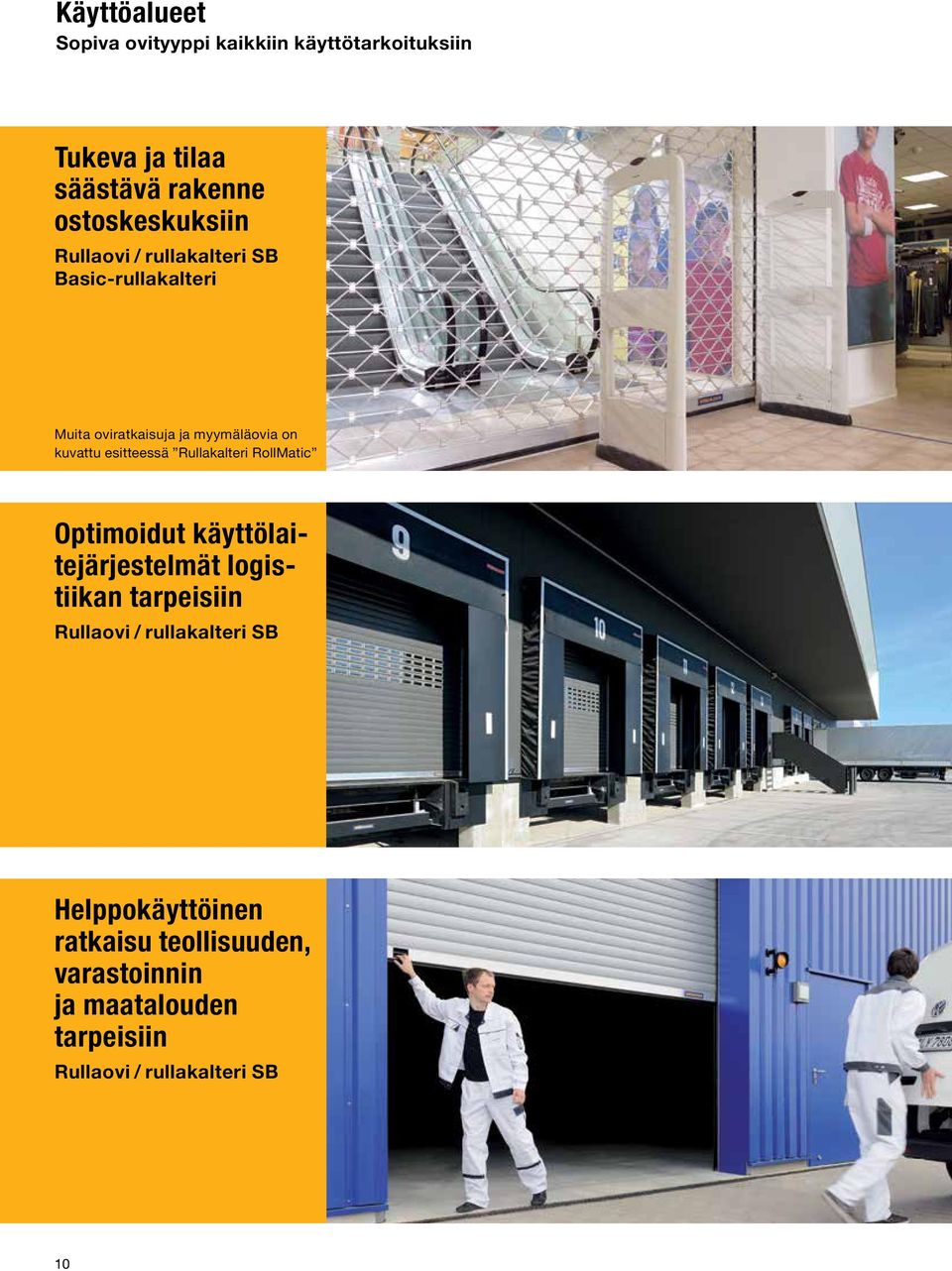

10 Käyttöalueet Sopiva ovityyppi kaikkiin käyttötarkoituksiin Tukeva ja tilaa säästävä rakenne ostoskeskuksiin Rullaovi / rullakalteri SB Basic-rullakalteri Muita oviratkaisuja ja myymäläovia on kuvattu esitteessä Rullakalteri RollMatic Optimoidut käyttölaitejärjestelmät logistiikan tarpeisiin Rullaovi / rullakalteri SB Helppokäyttöinen ratkaisu teollisuuden, varastoinnin ja maatalouden tarpeisiin Rullaovi / rullakalteri SB 10

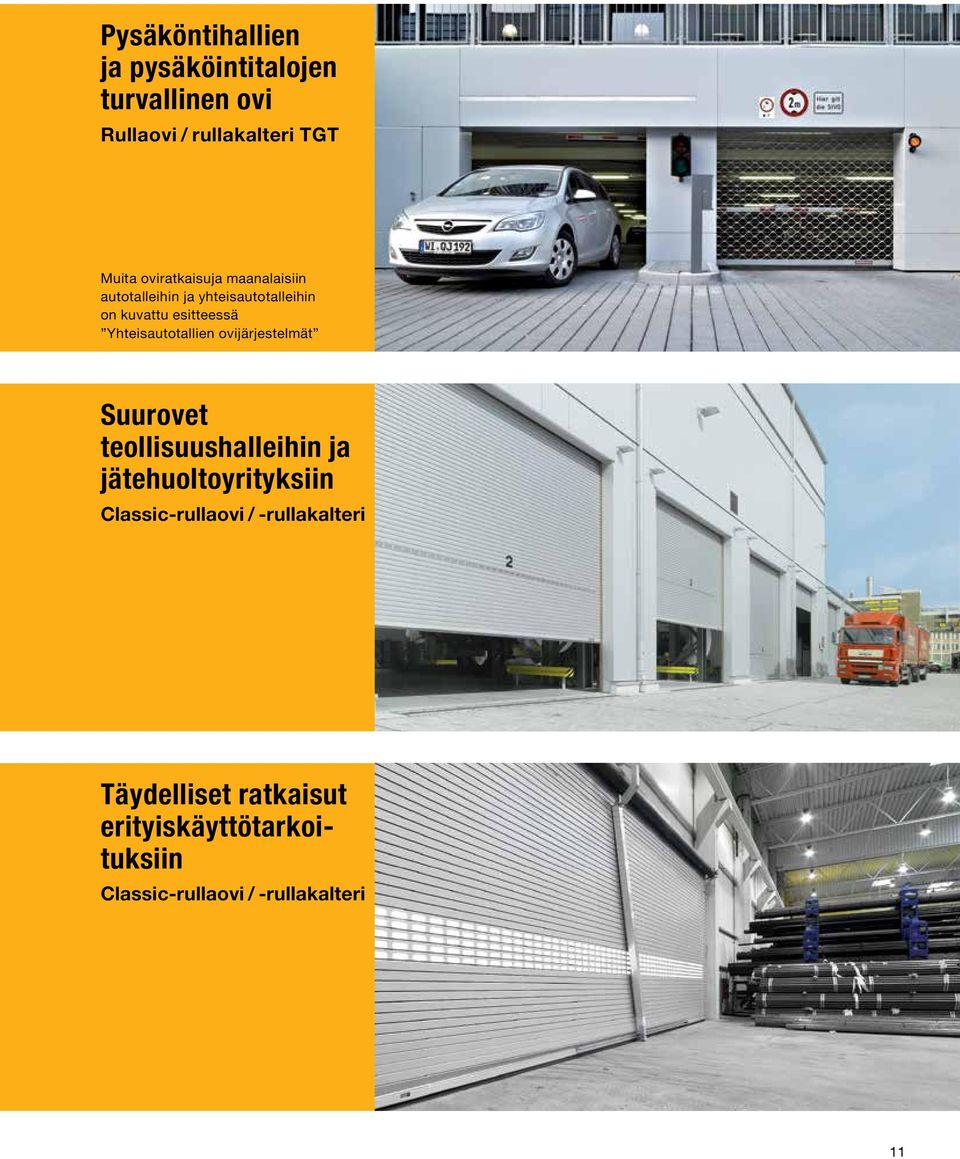

11 Pysäköntihallien ja pysäköintitalojen turvallinen ovi Rullaovi / rullakalteri TGT Muita oviratkaisuja maanalaisiin autotalleihin ja yhteisautotalleihin on kuvattu esitteessä Yhteisautotallien ovijärjestelmät Suurovet teollisuushalleihin ja jätehuoltoyrityksiin Classic-rullaovi / -rullakalteri Täydelliset ratkaisut erityiskäyttötarkoituksiin Classic-rullaovi / -rullakalteri 11

12 Rullaovi / rullakalteri SB Maksimaalista mukavuutta mm:n oviaukkoihin Varastohallit Helppo käyttää käsirullaovena vetojousitekniikan ansiosta. 12

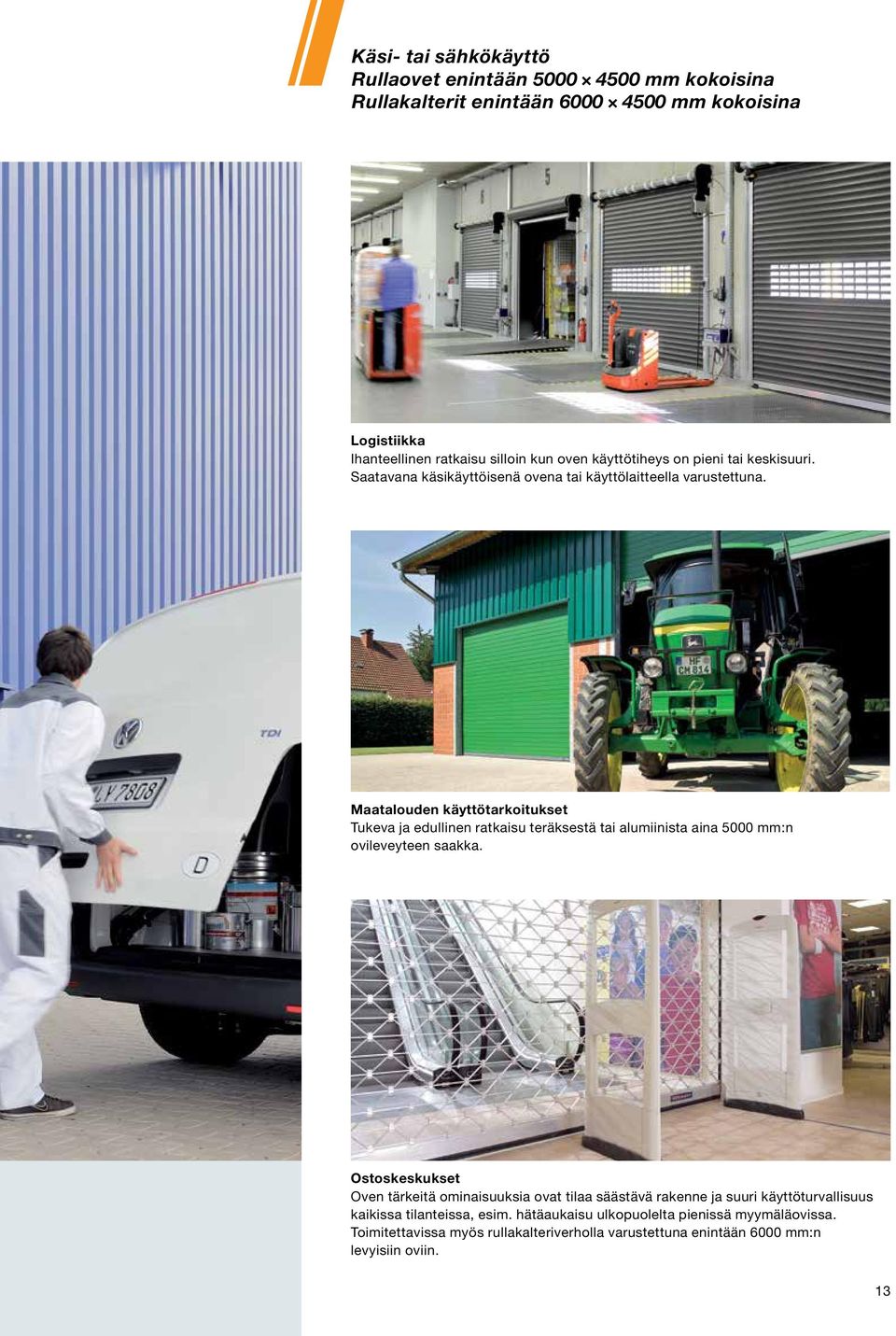

13 Käsi- tai sähkökäyttö Rullaovet enintään mm kokoisina Rullakalterit enintään mm kokoisina Logistiikka Ihanteellinen ratkaisu silloin kun oven käyttötiheys on pieni tai keskisuuri. Saatavana käsikäyttöisenä ovena tai käyttölaitteella varustettuna. Maatalouden käyttötarkoitukset Tukeva ja edullinen ratkaisu teräksestä tai alumiinista aina 5000 mm:n ovileveyteen saakka. Ostoskeskukset Oven tärkeitä ominaisuuksia ovat tilaa säästävä rakenne ja suuri käyttöturvallisuus kaikissa tilanteissa, esim. hätäaukaisu ulkopuolelta pienissä myymäläovissa. Toimitettavissa myös rullakalteriverholla varustettuna enintään 6000 mm:n levyisiin oviin. 13

14 Rullaovi / rullakalteri SB Helppo käsikäyttö innovatiisen vetojousitekniikan ansiosta Käsikäyttöinen SB-rullaovi 14

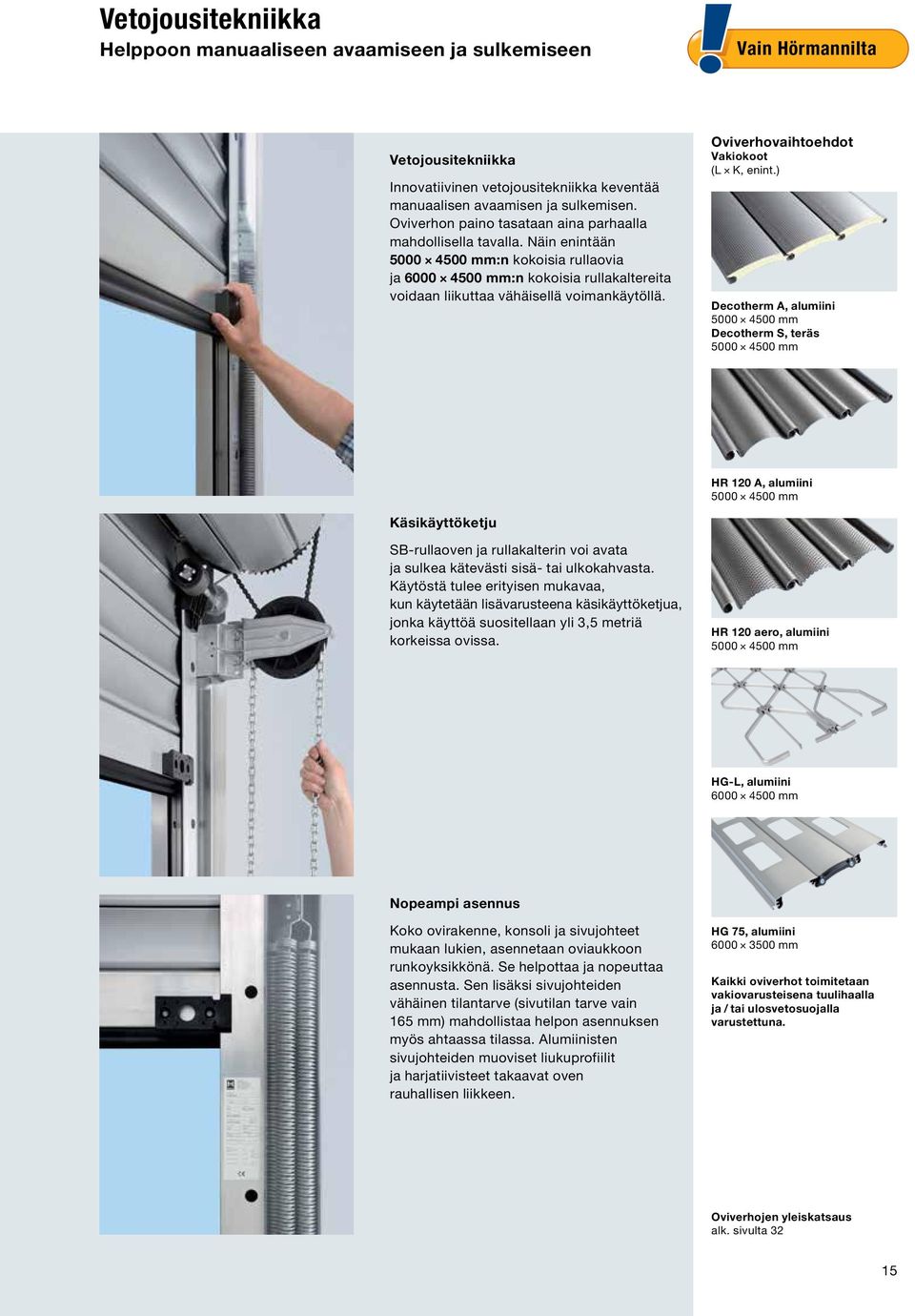

15 Vetojousitekniikka Helppoon manuaaliseen avaamiseen ja sulkemiseen Vain Hörmannilta Vetojousitekniikka Innovatiivinen vetojousitekniikka keventää manuaalisen avaamisen ja sulkemisen. Oviverhon paino tasataan aina parhaalla mahdollisella tavalla. Näin enintään mm:n kokoisia rullaovia ja mm:n kokoisia rullakaltereita voidaan liikuttaa vähäisellä voimankäytöllä. Oviverhovaihtoehdot Vakiokoot (L K, enint.) Decotherm A, alumiini mm Decotherm S, teräs mm HR 120 A, alumiini mm Käsikäyttöketju SB-rullaoven ja rullakalterin voi avata ja sulkea kätevästi sisä- tai ulkokahvasta. Käytöstä tulee erityisen mukavaa, kun käytetään lisävarusteena käsikäyttöketjua, jonka käyttöä suositellaan yli 3,5 metriä korkeissa ovissa. HR 120 aero, alumiini mm HG-L, alumiini mm Nopeampi asennus Koko ovirakenne, konsoli ja sivujohteet mukaan lukien, asennetaan oviaukkoon runkoyksikkönä. Se helpottaa ja nopeuttaa asennusta. Sen lisäksi sivujohteiden vähäinen tilantarve (sivutilan tarve vain 165 mm) mahdollistaa helpon asennuksen myös ahtaassa tilassa. Alumiinisten sivujohteiden muoviset liukuprofiilit ja harjatiivisteet takaavat oven rauhallisen liikkeen. HG 75, alumiini mm Kaikki oviverhot toimitetaan vakiovarusteisena tuulihaalla ja / tai ulosvetosuojalla varustettuna. Oviverhojen yleiskatsaus alk. sivulta 32 15

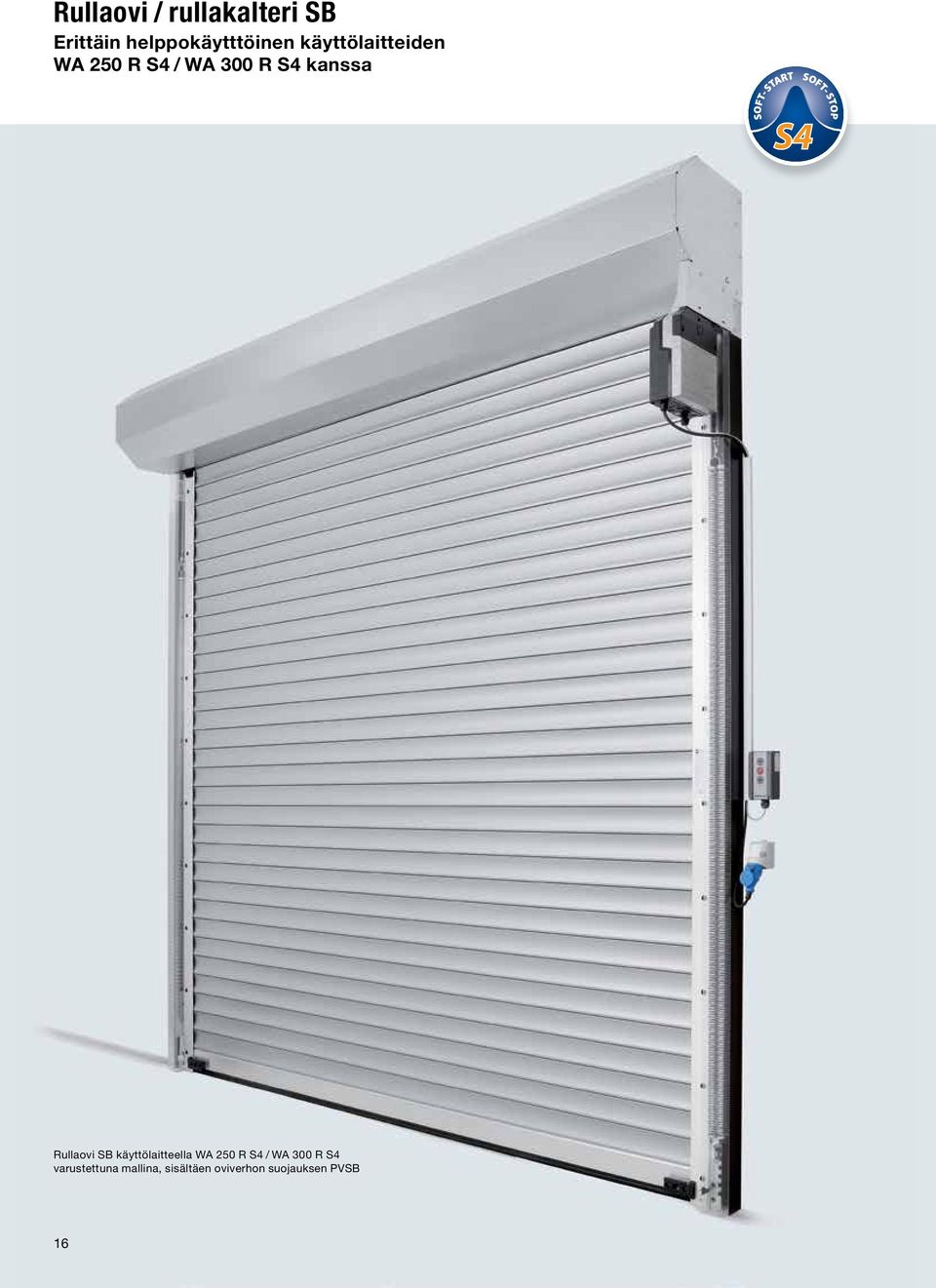

16 Rullaovi / rullakalteri SB Erittäin helppokäytttöinen käyttölaitteiden WA 250 R S4 / WA 300 R S4 kanssa Rullaovi SB käyttölaitteella WA 250 R S4 / WA 300 R S4 varustettuna mallina, sisältäen oviverhon suojauksen PVSB 16

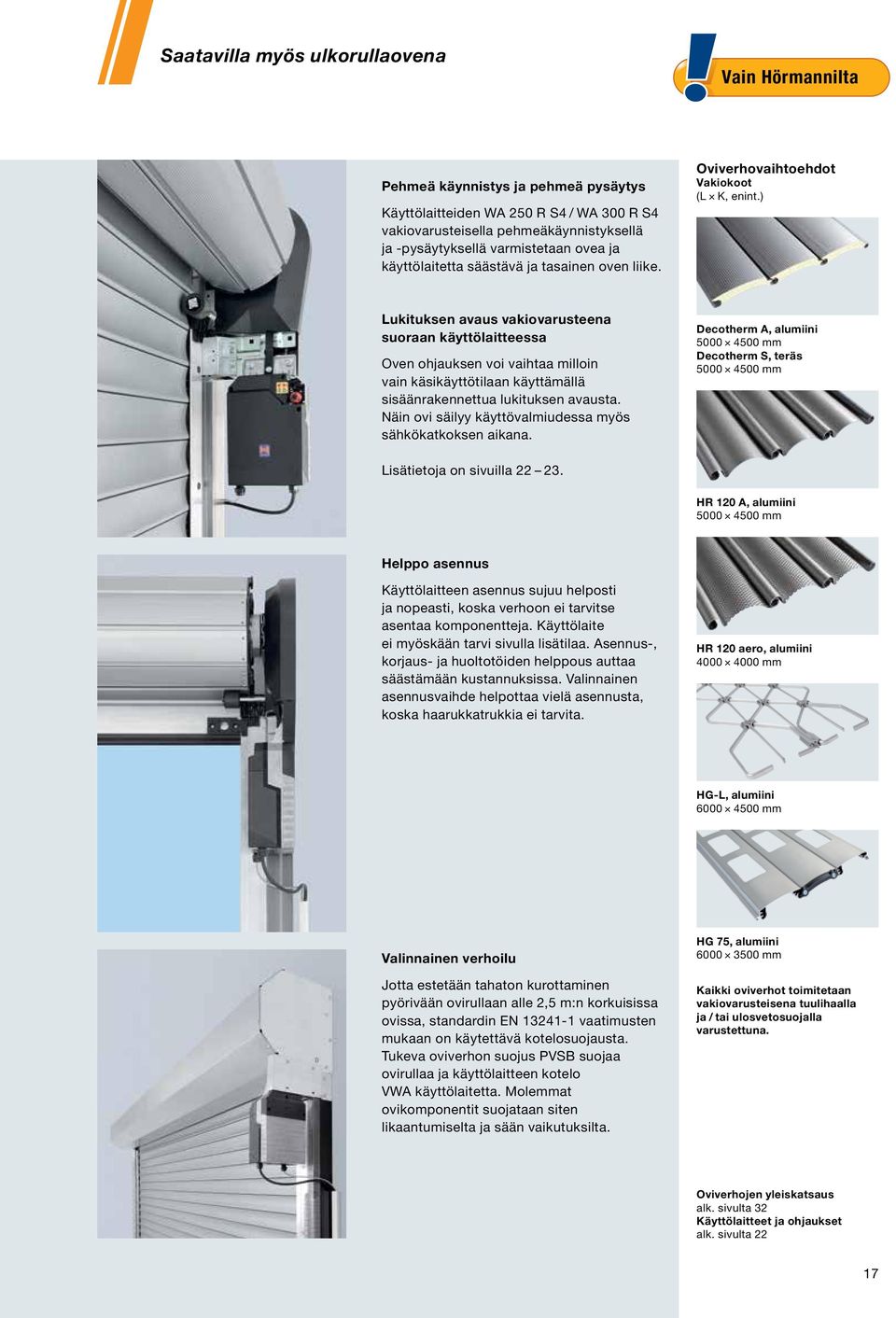

17 Saatavilla myös ulkorullaovena Vain Hörmannilta Pehmeä käynnistys ja pehmeä pysäytys Käyttölaitteiden WA 250 R S4 / WA 300 R S4 vakiovarusteisella pehmeäkäynnistyksellä ja -pysäytyksellä varmistetaan ovea ja käyttölaitetta säästävä ja tasainen oven liike. Oviverhovaihtoehdot Vakiokoot (L K, enint.) Lukituksen avaus vakiovarusteena suoraan käyttölaitteessa Oven ohjauksen voi vaihtaa milloin vain käsikäyttötilaan käyttämällä sisäänrakennettua lukituksen avausta. Näin ovi säilyy käyttövalmiudessa myös sähkökatkoksen aikana. Decotherm A, alumiini mm Decotherm S, teräs mm Lisätietoja on sivuilla HR 120 A, alumiini mm Helppo asennus Käyttölaitteen asennus sujuu helposti ja nopeasti, koska verhoon ei tarvitse asentaa komponentteja. Käyttölaite ei myöskään tarvi sivulla lisätilaa. Asennus-, korjaus- ja huoltotöiden helppous auttaa säästämään kustannuksissa. Valinnainen asennusvaihde helpottaa vielä asennusta, koska haarukkatrukkia ei tarvita. HR 120 aero, alumiini mm HG-L, alumiini mm Valinnainen verhoilu Jotta estetään tahaton kurottaminen pyörivään ovirullaan alle 2,5 m:n korkuisissa ovissa, standardin EN vaatimusten mukaan on käytettävä kotelosuojausta. Tukeva oviverhon suojus PVSB suojaa ovirullaa ja käyttölaitteen kotelo VWA käyttölaitetta. Molemmat ovikomponentit suojataan siten likaantumiselta ja sään vaikutuksilta. HG 75, alumiini mm Kaikki oviverhot toimitetaan vakiovarusteisena tuulihaalla ja / tai ulosvetosuojalla varustettuna. Oviverhojen yleiskatsaus alk. sivulta 32 Käyttölaitteet ja ohjaukset alk. sivulta 22 17

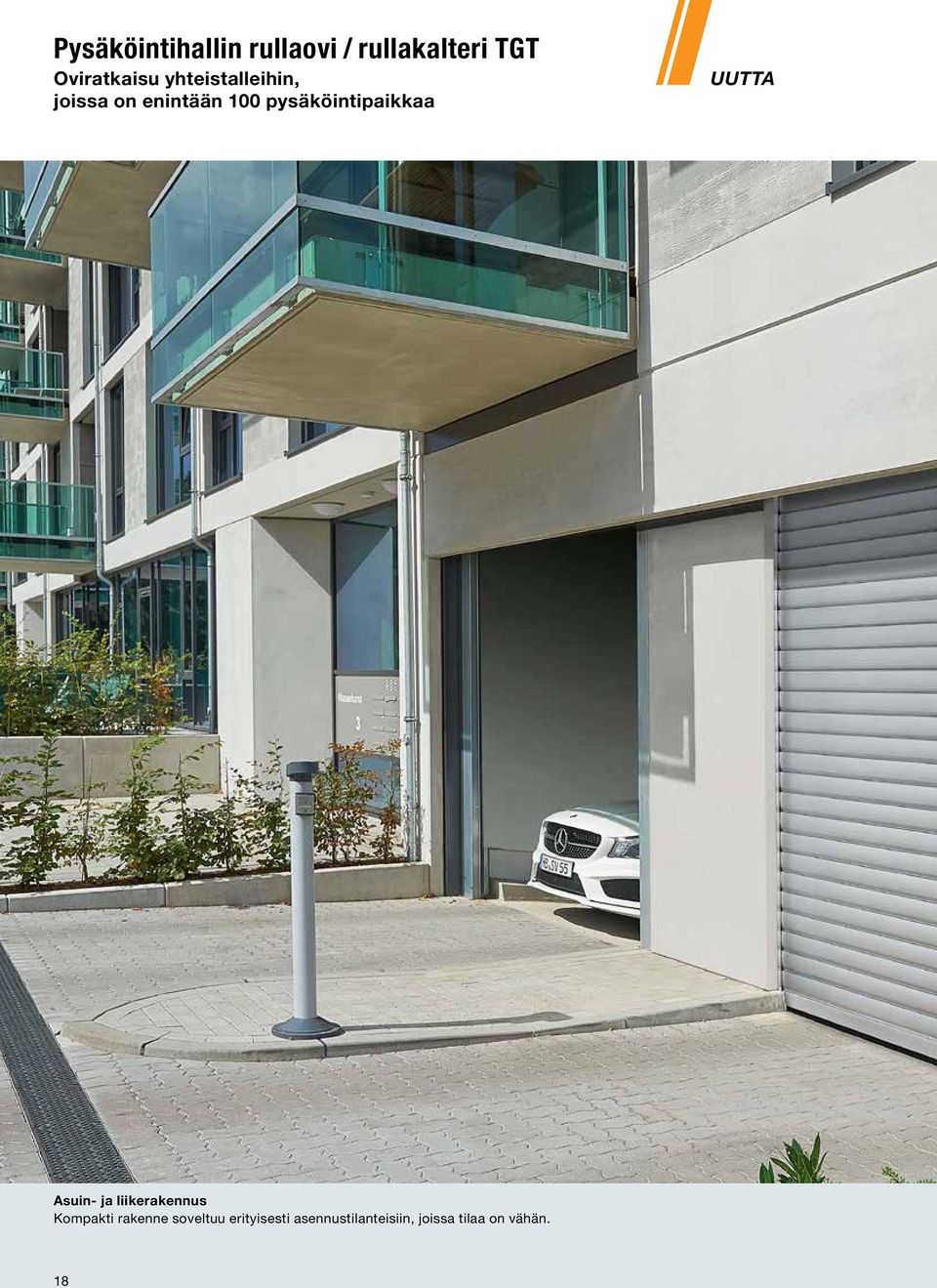

18 Pysäköintihallin rullaovi / rullakalteri TGT Oviratkaisu yhteistalleihin, joissa on enintään 100 pysäköintipaikkaa UUTTA Asuin- ja liikerakennus Kompakti rakenne soveltuu erityisesti asennustilanteisiin, joissa tilaa on vähän. 18

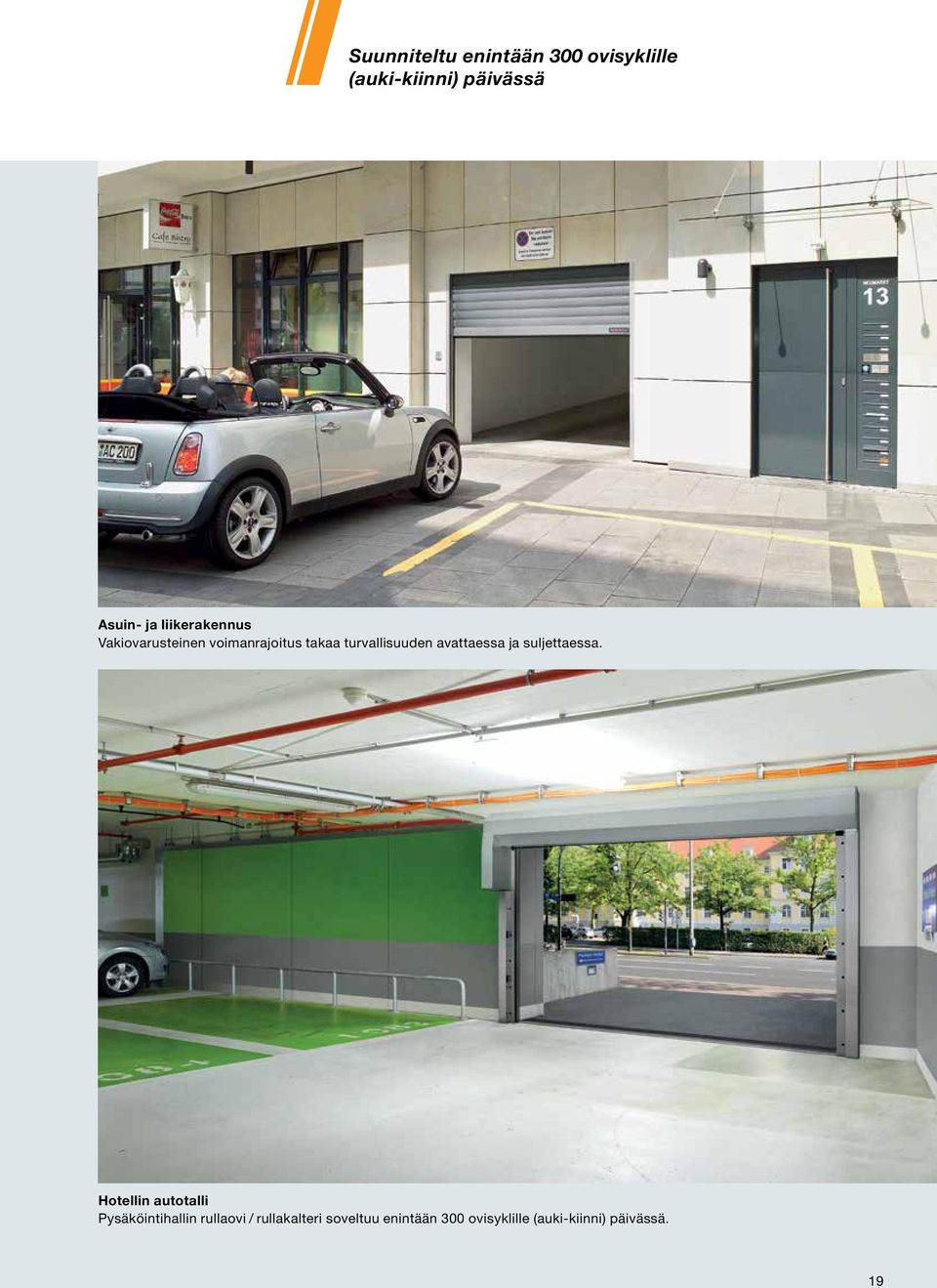

19 Suunniteltu enintään 300 ovisyklille (auki-kiinni) päivässä Asuin- ja liikerakennus Vakiovarusteinen voimanrajoitus takaa turvallisuuden avattaessa ja suljettaessa. Hotellin autotalli Pysäköintihallin rullaovi / rullakalteri soveltuu enintään 300 ovisyklille (auki-kiinni) päivässä. 19

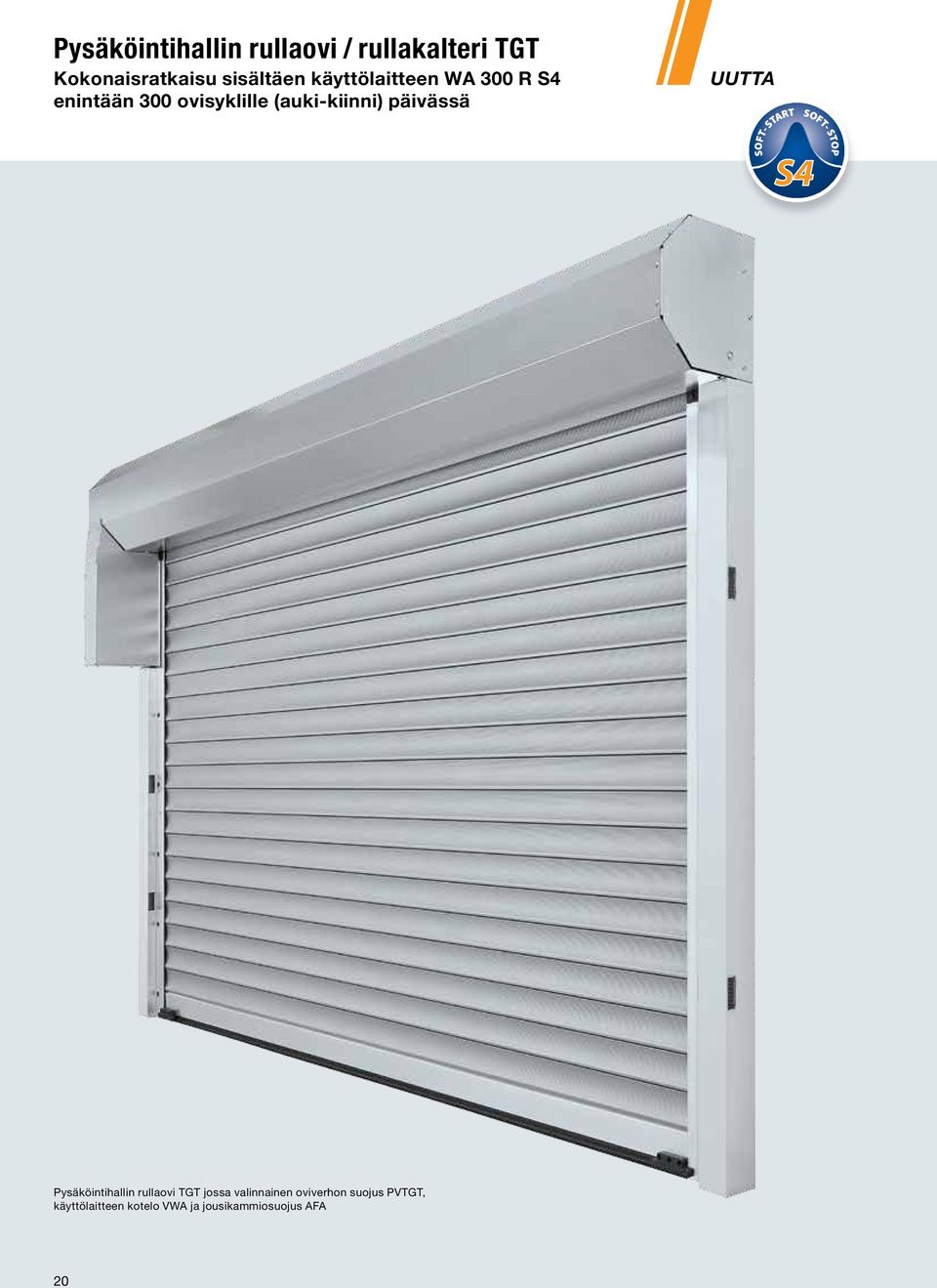

20 Pysäköintihallin rullaovi / rullakalteri TGT Kokonaisratkaisu sisältäen käyttölaitteen WA 300 R S4 enintään 300 ovisyklille (auki-kiinni) päivässä UUTTA Pysäköintihallin rullaovi TGT jossa valinnainen oviverhon suojus PVTGT, käyttölaitteen kotelo VWA ja jousikammiosuojus AFA 20

21 Sovellusoptimoitua ovitekniikkaa Yli käyttösykliä (auki-kiinni) Vain Hörmannilta Vetojousitekniikka Vetojousitekniikka tukee käyttölaitetta avattaessa ja suljettaessa. Se säästää ovea. Sen lisäksi jousien erityinen mitoitus varmistaa pitkän, yli ovisyklin elinkaaren. Valinnainen alumiininen jousikammiosuojus AFA suojaa vetojousia, jotta niihin ei voi kurottaa vahingossa. Jousien kunnon voi tarkastaa ikkunan kautta milloin vain. Pieni ylätilan tarve Oviverhovaihtoehdot Vakiokoot (L K, enint.) Decotherm A, alumiini mm Decotherm S, teräs mm Rullaovi tai -kalteri kelataan kompaktisti ja turvallisesti oviverhon suojukseen PVTGT. Kompaktin rakenteen ansiosta yläpielen alueella tarvitaan vain vähän tilaa: 380 mm (Decotherm S / A) ja / tai 350 mm (HG-L). Nopea käyttölaite WA 300 R S4 Käyttölaitteen paras mahdollinen välitys mahdollistaa oven avautumisen jopa 20 % nopeammin rullaoveen / rullakalteriin SB verrattuna. Käyttölaite on asennettu turvallisesti sinkityn teräspeltisuojuksen alle. HG-L, alumiini mm Kaikki oviverhot toimitetaan vakiovarusteisena tuulihaalla ja / tai ulosvetosuojalla varustettuna. Vakiovarusteinen voimanrajoitus Vakiovarusteinen voimanrajoitus suunnassa Ovi-auki ja Ovi-kiinni varmistaa pysäköintihallien rullaovissa / rullakaltereissa parhaan mahdollisen turvallisuuden ovea avatessa ja suljettaessa. Alareunan tuntoreunaa tai yläpielen väliinvetosuojaa ei tarvita. Helppo lukituksen hätäavaus Virtakatkoksen yhteydessä oven voi avata lukituksen hätäavauksella nopeasti ja helposti käsin. Näin sisään- ja ulosajo on mahdollista myös sähkökatkosten aikana. Lisätietoja on sivulla 23. Ohje: Standardin DIN 4109 mukaisten melusuojavaatimusten noudattaminen riippuu rungon meluteknisestä suunnittelusta ja toteutuksesta. Oviverhojen yleiskatsaus alk. sivulta 32 Käyttölaitteet ja ohjaukset alk. sivulta 22 21

22 Käyttölaitteet WA 250 R S4 / WA 300 R S4 Rullaoville / rullakaltereille SB / TGT WA 250 R S4 UUTUUS varustettu pakko-ohjauksella Tämä edullinen käyttölaite rullaovelle / rullakalterille SB soveltuu oviin, joita ei käytetä usein. Painikkeella DTH R varustettu sisäänrakennettu käyttölaitteen ohjaus mahdollistaa avaamisen ja sulkemisen pakko-ohjatusti. käytössä. Sen lisäksi voidaan kytkeä valinnaisesti lisäohjauskorttien kautta pääteasentoilmoitus tai käynnistysvaroitus signaalivalojen kanssa. WA 300 R S4 Varustettu impulssiohjauksella ja vakiovarusteisella voimanrajoituksella Rullaovien / rullakaltereiden SB / TGT mukavuuskäyttölaite tarjoaa impulssiohjauksen lisäksi turvallisen käytön sekä avautumis- että sulkeutumissuuntiin, vakiovarusteisen voimanrajoituksen ansiosta. Sen lisäksi painikkeella DTH R varustettua sisäänrakennettua käyttölaiteohjausta voi laajentaa ohjauksella 360. Sen avulla voidaan integroida muita toimintoja, kuten toinen avautumiskorkeus, automaattinen sulkeutuminen (vain käytettäessä merkkivalojen liitäntää ja valokennoa) tai ajoradan valvontaa (vain yhdessä merkkivalojen liitännän kanssa). Vakiovarusteinen voimanrajoitus Ilmoitetuissa verhovaihtoehdoissa ja ilmoitetuilla kokoalueilla (ks. kuva Impulssikäyttö ilman alareunan tuntoreunaa ) ei tarvitse asentaa alareunan tuntoreunaa, jotta täytetään standardin DIN EN vaatimukset. Käyttölaitteen asennus sujuu helposti ja nopeasti, koska verhoon ei tarvitse asentaa komponentteja. Asennus-, korjaus- ja huoltotöiden helppous auttaa säästämään kustannuksissa. Helppo asennus Decotherm-oviverhoilla varustetuissa rullaovissa valinnainen asennusvaihde helpottaa asennusta, koska haarukkatrukkia ei tarvita. Impulssikäyttö ilman alareunan tuntoreunaa Rullaovien SB Decotherm A / S, rullakaltereiden HG-L ja kaikkien rullaovien / rullakaltereiden TGT kokoalue 4500 Oven korkeus Oven leveys Kaikki mitat mm 22

23 Ohjainyksiköt Käyttölaitteille WA 250 R S4 / WA 300 R S4 Sisäinen ohjaus WA 250 R S4 Sisäinen ohjaus WA 300 R S4 Ulkopuolinen ohjaus 360 KÄYTTÖLAITTEET WA 250 R S4 UUTUUS WA 300 R S4 Toiminnot / ominaisuudet Ohjainyksikkö asennettavissa erilleen käyttölaitteesta Asetukset voidaan suorittaa mukavasti suoraan ohjauksesta Pehmeäkäynnistyksellä ja -pysäytyksellä varmistetaan tasainen oven liike Voiman rajoitus suuntaan Ovi-auki / Ovi-kiinni 4) Toinen avautumiskorkeus laitteen kotelossa olevalla lisäpainikkeella 2) Tila- ja virhenäyttö LED:illä Valikkovalinta ulkopuolelta 2-kertaisen 7-segmenttinäytön avulla (huolto-, sykli- ja käyttötuntilaskuri sekä virheanalyysi) Yhteishäiriöilmoitus asennuspaikalla olevilla yksilöllisillä näyttömahdollisuuksilla: akustisesti, optisesti tai esim. matkapuhelimella Voidaan laajentaa ulkopuolisella radiovastaanottimella Automaattinen sulkeutuminen 1) Ajokaistan säätely 1) Muiden signaalinantajien integroidut liittimet Toiminnan esto pienoislukon avulla 5) Alareunan tuntoreunalla SKS: ks. grafiikka Impulssikäyttö ilman alareunan tuntoreunaa Ilman alareunan tuntoreunaa pakko-ohjauskäytössä Vakiovarusteisena painokytkin DTH R [ 1 ] [ 2 ] Varmistettu vapautus Käyttölaitteen voi lisävarustaa milloin vain varmistetulla vapautuksella, jotta käyttölaitteen voi irrottaa helposti lattialta käsin. Se on saatavilla kahtena eri mallina: sisäpuolelle [ 1 ] ja ulkopuolelle [ 2 ] lukitussa painevalukotelossa. Jännitesyöttö 230 V 230 V 230 V Pääkytkin sisällytetty ohjauksen koteloon 3) Ohjainyksikön ja ovilehtikomponenttien suojausluokka IP 65 (suojattu roiskevedeltä). vakiovaruste mahdollisen lisäohjauksen kanssa, mikäli tarvittava varustelu on olemassa ei tilattavissa 1) Vain käytettäessä varoitusvaloliitäntää ja valokennoa tai valoverhoa 2) Mahdollinen käytettäessä malleja UAP 300 ja DTH I tai DTH IM 3) Mahdollinen käytettäessä painikeohjausta 300 U 4) Voimanrajoitus suunnassa Ovi-kiinni on saatavissa vain ilmoitettuihin verhovaihtoehtoihin ja ilmoitetuille kokoalueille (ks. Impulssikäyttö ilman alareunan tuntoreunaa ) 5) Voidaan varustaa puolipyöreällä profiililla Valinnainen painikeohjaus 300 U Painikeohjaus 300 U (kuva yllä) muodostaa kuormaussiltaohjausten 420 S ja 420 T kanssa kompaktin yksikön. Kuormaussiltaohjaukseen yhdistettynä säästetään energiaa käytettäessä uutta energiansäästötoimintoa. Painikeohjauksen 300 U voi tilata valinnaisesti myös sisäänrakennetulla pääkytkimellä varustettuna (ilman kuvaa). 23

24 Basic-rullakalteri Kompakti rakenne Ostoskadut Luotettava yösulku enintään mm:n kokoisiin, suuriin oviaukkoihin Pysäköintihallit Sisään- ja ulosajon esto ja samalla hyvä ilmanvaihto 24

25 Pienet tilantarpeet oven koko enintään mm Tukeva rakenne Rullaoviverhot kiinnitetään suoraan kelausakselille. Ohjauskisko toimitetaan, mustalla liukuprofiililla varustettuna. Kiskon pieni korkeus (40 mm) takaa sopivuuden kaikkiin kohteisiin. Oviverhomalli Vakiokoot (L K, enint.) Ostoskeskukset Pienet tilantarpeet kapeiden alumiinisten ohjauskiskojen ansiosta, parhaat edellytykset myymäläovelle ja yösululle HG-L, alumiini mm Oviverhojen yleiskatsaus alk. sivulta 32 Käyttölaitteet ja ohjaukset alk. sivulta 30 25

26 Classic-rullaovi / -rullakalteri Yksilölliset ratkaisut enintään mm:n oviaukkoihin Suurovet Valinnaisella ZAK-järjestelmällä varustetut ovet sulkeutuvat tiiviimmin ja oven kuluminen vähenee. 26

27 Vähäinen yläpielen tilantarve ja parempi tiiviys ZAK-järjestelmän ansiosta Jätehuoltoyritykset Tukeva rakenne enint mm:n korkuisiin oviin Pysäköintihallit Yösulku suuriin oviaukkoihin, koko enint mm Ostoskeskukset Osittain läpinäkyvä profiili HR 120 aero enintään mm:n oviaukkoihin 27

28 Classic-rullaovi / -rullakalteri Tukeva ja luotettava, varustettu valinnaisella ZAK-järjestelmällä Kuvassa näkyvässä mallissa on akselille asennettu käyttökoneisto ja valinnainen ZAK-järjestelmä 28

29 Vain Hörmannilta ZAK-järjestelmä Ohjauskiskot Hörmannin kehittämä ratkaisu on erittäin tukeva siinä käytetyn 2-2,5 mm paksun sinkityn teräksen ansiosta. Sisäänrakennetulla harjatiivisteellä varustetut muoviset liukuprofiilit takaavat oven rauhallisen liikkeen. Nivelletty tuulihaka Tuulihaan nivellyksen ansiosta rullaovi kestää suurempaa tuulikuormitusta. Oviverhovaihtoehdot Vakiokoot (L K, enint.) Decotherm A, alumiini mm Decotherm S, teräs mm Muunneltavaa kannatintekniikkaa Asennus- ja huoltoystävällinen ruuviliitos, jossa on muunneltava 30 mm:n porrastus ja hyvät tiivisteet, on myös optisesti tyylikäs ratkaisu. Erityisesti teräsrakentamiseen: hitsattava kannatinpohja Kannatinpohja hitsataan suoraan teräsrakenteeseen. Hitsattavat kannatinpohjat täydentävät ihanteellisesti teräsrakennettujen hallien kannatintekniikkaa. Taivutusjäykät alaprofiilit Tukeva alumiiniprofiili vahvistaa oviverhoa. Säänkestävä, pysyvästi taipuisa tiivisteprofiili suojaa lian ja sateen sisäänpääsyltä, tasaa lattian pieniä epätasaisuuksia ja asettuu pääteasentoon äänettömästi. HR 116 A, alumiini mm HR 120 A, alumiini HR 120 S, teräs mm HR 120 aero, alumiini mm Valinnainen ZAK-järjestelmä (vakiovarusteena rullakalterissa classic) Oviverho menee ohjauskiskoihin aina pystysuorassa, takeltelematta. Ovirulla liikkuu: oven avautuessa pois päin yläpielestä oven sulkeutuessa kohti yläpieltä. Oviverho kulkee ohjauskiskoihin aina pystysuoraan, kallistumatta. Ovi on erittäin tiivis yläpielen alueelta ja liikkeen aiheuttamat äänet ja kuluminen vähenevät huomattavasti. HG-A, alumiini mm HG-V, alumiini (vahvistettu) mm HG-S, teräs mm Oviverhojen yleiskatsaus alk. sivulta 32 Käyttölaitteet ja ohjaukset alk. sivulta 30 29

30 Yksityiskohtia myöten suunniteltu ovi- ja käyttölaitejärjestelmä Basic-rullakaltereihin ja classic-rullaoviin / -rullakaltereihin Akselille asennettu käyttökoneisto Ihanteellinen käyttölaite pienille ja keskikokoisille rullaoville ja rullakaltereille, varustettu sisäänrakennetulla romahdussuojalla. Suosittelemme: Classic-rullaoven suorakäyttöisen käyttölaitteen yhdistämistä Hörmannin kätevään ZAK-järjestelmään. ZAK-järjestelmä akselille asennettuihin käyttökoneistoihin ZAK-järjestelmä sisältyy vakiovarusteena Classic-rullakaltereihin ja valinnaisesti Classicrullaoviin. Sen edut: liikkeen aiheuttama melu ja oven kuluminen vähenevät, tilantarve pienenee ja yläpielen alue on tiivistetty parhaalla mahdollisella tavalla. Ketjukäyttö Suuriin rullaoviin tarkoitettu tehokas käyttölaite voidaan yhdistää suuriin oviin tarkoitetun ZAK XL -järjestelmän kanssa. Se on varustettu pistoliitännöillä verkko- ja ohjausjohtoja varten sekä vakiovarusteena erillisellä romahdussuojalla. ZAK XL-ketjukäyttökoneistolla varustettuihin suuroviin Erityisen suuriin Classic rullaoviin / rullaverkkoihin soveltuu vaihtoehtoisesti toimitettava ZAK XL -järjestelmä. Akseleille asennetun käyttökoneiston kuluminen pienenee ZAK-järjestelmää käytettäessä, samoin liikkeen aiheuttamat äänet sekä yläpielen tilantarve, ja ovi myös sulkeutuu tiiviimmin yläpielen alueelta. Putkimoottorikäyttö Ratkaisu pienempiin oviin silloin, kun sivulle jää vain vähän asennustilaa ja ovea käytetään vain muutaman kerran päivässä. Vakiovarusteena erillinen romahdussuoja. 30

31 Ohjainyksiköt Yhteensopivat järjestelmäratkaisut Perusohjaus 435 R Impulssiohjaus 445 R Komfortohjaus 460 R Komfortohjainyksikkö B 455 R KÄYTTÖLAITTEET Akselille asennettu käyttölaite / ketjukäyttö Putkimoottorikäyttö Toiminnot / ominaisuudet Ohjainyksikkö asennettavissa erilleen käyttölaitteesta Asetuksia voi muuttaa mukavasti suoraan ohjauksesta Toinen avautumiskorkeus laitteen kotelossa olevalla lisäpainikkeella Tila- ja virhenäyttö LED:illä Valikkovalinta ulkopuolelta 2-kertaisen 7-segmenttinäytön avulla (huolto-, sykli- ja käyttötuntilaskuri sekä virheanalyysi) Yhteishäiriöilmoitus asennuspaikalla olevilla yksilöllisillä näyttömahdollisuuksilla: akustisesti, optisesti tai esim. matkapuhelimella Voidaan laajentaa ulkopuolisella radiovastaanottimella Automaattinen sulkeutuminen 1) Ajokaistan säätely 1) Muiden signaalinantajien integroidut liittimet Toiminnan esto pienoislukon avulla 2) Alareunan tuntoreunalla varustettuna: impulssiohjaus Ilman alareunan tuntoreunaa: Pakko-ohjaus Jännitesyöttö 400 / 230 V 400 / 230 V 400 / 230 V 230 V Pääkytkin sisällytetty ohjauksen koteloon Ohjainyksikön ja ovilehtikomponenttien suojausluokka IP 65 (suojattu roiskevedeltä). vakiovaruste mahdollisen lisäohjauksen kanssa, mikäli tarvittava varustelu on olemassa 1) Vain käytettäessä varoitusvaloliitäntää ja valokennoa tai valoverhoa 2) Voidaan varustaa puolipyöreällä profiililla 31

32 Rullaovien profiilit Decotherm A / S, HR 116 A Lämpöeristetty Decotherm A, alumiini Älykäs alumiininen kevytprofiili kelautuu erittäin hiljaisesti ja kulumistä estäen. Valinnan mukaan kirkkaan metallin värisenä tai maalattuna. Decotherm S, teräs Erikoisteräs tekee profiileista erityisen kestäviä ja suojaa niitä kuljetuksen, asennuksen ja käytön aiheuttamilta vaurioilta. Valinnan mukaan maalattuna tai ilman maalausta. Sisäpuoli Profiilin strukturoitu sisäpinta sopii täydellisesti yhteen mikroprofiilistrukturoidun ulkopuolen kanssa. HR 116 A, alumiini Tukeva HR 116 A -profiili on tarkoitettu käyttöön teollisuushalleissa, joissa on suuret oviaukot. Stucco-pinta erottuu edukseen tyylikkään pintakuvioinnin ansiosta. Ovesta tulee samalla kestävämpi optisia pintavaurioita vastaan. Sisäpuoli Samannäköinen sisä- ja ulkopuoli, myös toiveväreillä päällystetyissä ovissa Profiilityyppi Decotherm A Decotherm S HR 116 A Materiaali alumiini teräs alumiini Pinnat, joissa ei ole maalausta valssattu metalli, jossa läpinäkyvä suojamaali sinkitty ilman suojamaalausta* Stucco-kuviointi ilman suojamaalia Pinnat, joissa on maalaus Ulko- ja sisäpintoihin samanvärinen maalaus valinnan mukaan Ulko- ja sisäpintoihin samanvärinen maalaus valinnan mukaan Ulko- ja sisäpintoihin samanvärinen maalaus valinnan mukaan Vakiovärit RAL 9002 RAL 9006 RAL 9002 RAL 9006 RAL 9002 RAL 9006 Suosikkivärit Erikoisvärit Profiilin korkeus 109 mm 109 mm 119 mm Oviverhon paino n. 4,2 kg/m² n. 10,3 kg/m² n. 10,0 kg/m² Tuulikuormitusluokka 2 ovileveyteen saakka Lämmönsiirto EN (yksittäinen profiili) 5000 mm mm mm 4,6 W/ (m² K) 3,9 W/ (m² K) 5,3 W/ (m² K) Ovimalli SB-rullaovi Rullaovi TGT Classic-rullaovi SB-rullaovi Rullaovi TGT Classic-rullaovi Classic-rullaovi Ikkuna Tuuletusritilät * kahden oven välillä voi olla teknisistä syistä johtuvia ulkonäöllisiä eroja tilattavissa lisävarusteena ei tilattavissa 32

33 Rullaovien profiilit HR 120 A / S, HR 120 aero Eristämätön Sisäpuoli Sisäpuoli HR 120 A, alumiini Profiili HR 120 A soveltuu erityisen hyvin kylmiin halleihin. Valssattu alumiinipinta on kyseisissä profiileissa yleisimmin käytettävä pinta. Alumiinikalvopäällysteisessä pinnassa profiilin ulkopuoli on maalattu korkealaatuisella maalilla. Oman toiveen mukaisessa väripinnassa sisäpinta on basaltinharmaa, RAL HR 120 aero, alumiini Pienillä rei'illä varustettu profiili päästää valon ja ilman läpi. Puiden lehdet, paperit ja muu lika jää ulkopuolelle. Valssattu pinta sopii hyvin esim. pysäköintihalleihin. Kalvopäällysteisessä pinnassa ulkopuoli on maalattu korkealaatuisella maalilla. Oman toiveen mukaisessa väripinnassa sisäpinta on basaltinharmaa, RAL HR 120 S, teräs Profiililla HR 120 S varustettu ovi on valmistettu erittäin tukevasta teräksestä ja siinä on sinkitty pinta. Ovi kestää sen vuoksi erittäin suurta kuormitusta. Profiilityyppi HR 120 A HR 120 S HR 120 aero Materiaali alumiini teräs alumiini Pinnat, joissa ei ole maalausta kirkas metalli ilman suojamaalia sinkitys ilman suojamaalausta kirkas metalli ilman suojamaalia Pinnat, joissa on maalaus ulkopuoli: maalaus valinnan mukaan sisäpuoli: basaltinharmaa suojamaali, RAL 7012 ulkopuoli: maalaus valinnan mukaan sisäpuoli: basaltinharmaa suojamaali, RAL 7012 Vakiovärit RAL 9002 RAL 9006 RAL 9002 RAL 9006 Suosikkivärit Erikoisvärit Profiilin korkeus 119 mm 119 mm 119 mm Oviverhon paino n. 6,0 kg/m² n. 15,0 kg/m² n. 5,5 kg/m² Tuulikuormitusluokka 2 ovileveyteen saakka Lämmönsiirto EN (yksittäinen profiili) 7500 mm mm 4500 mm Ovimalli SB-rullaovi Classic-rullaovi Classic-rullaovi SB-rullaovi Classic-rullaovi Ikkuna Tuuletusritilät * * tuuletusprofiilit HR 120 aero tilattavissa lisävarusteena ei tilattavissa 33

34 Rullakaltereiden oviverhot HG-A, HG-V, HG-S, HG-L, HG 75 HG-A, alumiini (vakio) Tämä alumiininen oviverho soveltuu erityisesti kylmien hallien pieniin oviaukkoihin. Tai rullakaltereihin silloin kun ovea käytetään vain muutamia kertoja päivässä, esimerkiksi yösulkuna. HG-S, teräs Sinkitty teräsmalli on tukeva ja edullinen ja soveltuu siten leveisiin ja tiheästi käytettäviin oviin. HG-V, alumiini (vahvistettu) (ilman kuvaa) Teräksestä V2 A valmistetuilla saranoilla tuettu alumiininen oviverho soveltuu ihanteellisesti leveisiin aukkoihin esim. pysäköintihalleissa tai pysäköintitaloissa, joissa oven avaamis-/sulkeutumistiheys on myös yleensä suuri. Oviverhomalli HG-A HG-V HG-S HG-L HG 75 Materiaali alumiini alumiini teräs alumiini alumiini Pinnat, joissa ei ole maalausta valssattu metalli valssattu metalli sinkitty valssattu metalli Pinnat, joissa on maalaus värillinen maalaus valinnan mukaan tai vaihtoehtoisesti luonnonsävyiseksi eloksoituna (E6 / EV 1) - maalaus valinnan mukaan värillinen maalaus valinnan mukaan tai vaihtoehtoisesti luonnonsävyiseksi eloksoituna (E6 / EV 1) RAL 9016, RAL 7035, RAL 9006, RAL 5011, RAL 8028, RAL 7016, RAL 9005 Oviverhon omapaino n. 6 kg/m² n. 7 kg/m² n.14 kg/m² n. 6,5 kg/m² n. 6,7 kg / m 2 Ovimalli Classic-rullakalteri Classic-rullakalteri Classic-rullakalteri SB-rullakalteri Rullakalteri TGT Basic-rullakalteri SB-rullakalteri 34

35 NEU Kompakte Bauweise optimal für Ladenabschlüsse mit engen Platzverhältnissen HG-L, kevyttä ja tiivistä alumiinia Tyylikäs ja tilaa säästävä alumiininen malli, joka soveltuu erityisesti kauppojen kulkuaukkoihin. Verkko- ja kennoliitännät on varustettu lisäksi alumiinisilla poikkitangoilla raajojen läpikurottamisen estämiseksi. HG 75, alumiini Säleiksi puristettuja alumiiniprofiileja on saatavilla pulverimaalatulla pinnalla mm:n kokoiset suorakulmaiset reiät voi tilata sijoitettuna limitetysti tai kohdistettuna. Pieni tilantarve ihanteellinen ratkaisu myymäläoviin Uusi RollMatic-rullakalteri soveltuu sen tilaa säästävän rakenteen ja vain 335 mm:n yläpielen tilantarpeen ansiosta erityisen hyvin myymälöiden oveksi silloin, kun tilaa on vain vähän. Ovi tarvitsee silloin vain 100 mm:n tilan sivulla ja 200 mm:n tilan käyttölaitteen puolella. RollMatic-rullakaltereita on saatavilla oviverhovaihtoehtoina HG-L ja HG 75. Rollgitter RollMatic Lisätietoja on esitteessä RollMatic-rullakalteri. 35

36 Värilliset ovet Edustavan tyylikäs 36

37 Korkealaatuinen maalipinta Suojaa kulumiselta Oven väri sopii julkisivun ulkonäköön Modernissa teollisuus- ja halliarkkitehtuurissa käytetään usein värillisiä ovia. Teollisuusrullaovilla on jo niiden suuren koon vuoksi olennainen vaikutus julkisivun ulkoasuun. Siksi Hörmannin rullaovia ja rullakaltereita on saatavilla yli 1000 RAL-värissä. Korkeatasoinen maalaus Pinnoitetut rullaoviprofiilit tarjoavat pinnalle pitkäaikaisen suojauksen sään vaikutuksilta. Polyamidihiukkasia sisältävä suojamaali vähentää kulumista ja liikkeen aiheuttamaa melua. Vakiovärit maalarinvalkoinen RAL 9002 valkoalumiini RAL 9006 Suosikkivärit Alaprofiili toimitetaan kaikkiin oviverhoja ovityyppeihin kirkkaan metallin värisenä. harmaanalumiini RAL 9007 terranruskea RAL 8028 antrasiitinharmaa RAL 7016 lehtipuun vihreä RAL 6002 enzianinsininen RAL 5010 RAL-erikoisvärit taivaansininen RAL 5009 liekinpunainen RAL 3000 Värit voivat poiketa kuvan väreistä painoteknisistä syistä. Kaikki väritiedot on ilmoitettu RAL-väreinä. Pienet väripoikkeamat ovat sallittuja. * Ei Decotherm 37

38 Oven aukimurtaminen ei onnistu! Paranna rakennuksesi murtosuojaa 38

39 Murronkestävät lukitukset kiinnittävät alaprofiilin ohjainkiskoihin. Näkymä ulkoa Lukittava alalamelliprofiili ja profiilisylinteri Ohjaus voi tapahtua valinnaisesti sisältä tai ulkoa tai vain sisältä. Näkymä sisältä SB-rullaoven / -rullakalterin työntösalpa Työntösalvat asennetaan sisäpuolelle lattiaprofiilin oikeaan ja vasempaan päätyyn (ei sovellu ulkorullaoviin). Classic-rullaoven / -rullakalterin työntösalpa Työntösalvan voi sijoittaa valinnaisesti ohjauskiskon vasemmalla tai oikealle puolelle. Lukitus varmistetaan riippulukolla (ei sovellu ulkorullaoviin). Sähkömagneettinen lukitus Automaattinen lukitus asennossa Ovi-kiinni voidaan kytkeä myös keskusohjaukseen. 39

40 Täydelliset ratkaisut erityiskäyttötarkoituksiin Classic-rullaovi / -rullakalteri Erityisen leveisiin oviin ja silloin, kun oveen kohdistuu voimakas tuulikuormitus Wind Protection System (WPS) WPS tehostaa oven kestävyyttä tuulikuormituksen osalta. Alumiininen teleskooppikara jäykistää suljetun oven turvallisesti. Avautuessa se kääntyy itsestään yläpielen taakse, sulkeutuessa se kiilautuu hallin lattiaan. Näin myös yli 10 m:n levyiset ovet kestävät tuulikuormitusluokan 2 tai suuremmankin kuormituksen. 40

41 Useita ovia erityisen leveissä oviaukoissa, enint. 30 m Kytketyt rakenteet (SSG) SSG-järjestelmällä yhteen oviaukkoon voidaan yhdistää jopa kolme rullaovea tai rullakalteria. Oven aukaisemisen jälkeen keskipylväät avataan manuaalisesti ja siirretään sivulla olevaan pysäköintiasentoon. Näin voidaan toteuttaa jopa 30 m leveitä ja 6 m korkeita oviaukkoja. Näkymä ulkoa on jaettu harmonisesti samankokoisiin segmentteihin. Jos tarvitaan vain osaa aukosta, jokaista ovea voidaan käyttää myös yksittäin. SSG-järjestelmiä voi yhdistellä kaikkien classic-sarjan profiilija kalteriverhojen kanssa. 41

42 Täydelliset ratkaisut erityiskäyttötarkoituksiin Classic-rullaovi / -rullakalteri FC Schalke 04:n urheilustadionille tarkoitettu erikoisratkaisu 11 alumiinista, eteenasetetuilla rullakaltereilla varustettua rullaovea pitää lähes 80 metriä leveän aukon vapaana, jotta koko nurmikko voidaan siirtää pois stadionilta. 42

43 ATEX-sertifioitu Hörmann-rullaovia ja -kaltereita saa tilattua ATEX-sertifioituina, jolloin niitä voidaan asentaa myös räjähdysalttiille alueille. Kun alusta on kalteva Kalteva alaprofiili Hörmannin rullaovet ja rullakalterit sopivat ongelmitta myös kalteville alustoille. Viisto lattiaprofiili tasaa kätevästi kaltevat alustat. Siten jopa portaat eivät tuota ongelmia. Henkilöiden joustavaa läpikulkua varten Käyntiovella varustettu sivuelementti Käyntiovella varustettu kiinteä sivuosa mahdollistaa henkilöiden helpon läpikulun ilman että koko ovea tarvitsee avata. Käyntiovella varustetun kääntyvän sivuosan (ei kuvaa) etuna on lisäksi, että koko oviaukon tila saadaan tarvittaessa käyttöön. Kun ovea ei voi sijoittaa sisäpuolelle Ulkorullaovet Mikäli hallin ovessa ei ole sisäasennusmahdollisuutta, rullaoven voi sijoittaa ulkopuolelle. Ulkorullaovilla on etuja myös räjähdysalttiilla alueilla. Oven käyttölaitteen ja ohjauksen voi sijoittaa kaikkein vaarallisimman alueen ulkopuolelle, jolloin suojaustarve pienenee huomattavasti. Katoksen puuttuessa Hörmannilta voi tilata erityisen panssarisuojuksen, joka on valmistettu teräspellistä tai ruostumattomasta teräksestä valmistetusta pellistä. Sertifioituun tartuntasuojaan voi myös tilata täydennysosan. 43

44 Hörmann-rullaovien ja -rullakaltereiden turvallisuus on sertifioitu Eurooppalaisen standardin EN mukaiset turvallisuusominaisuudet Hörmannin tarkastama ja sertifioima: Romahdussuoja Sormisuoja Tartuntasuoja Romahdussuoja Sisäänrakennettu romahdussuoja akselille asennetuissa käyttölaitteissa Romahdussuoja tarjoaa erityisen hyvän vaimennuksen, tehoreservin ja estää luotetavasti oviverhon romahtamisen. Ketju- ja putkimoottorikäyttöisissä laitteissa erillinen romahdussuoja Malli on yhtä tehokas kuin integroitu romahdussuoja ja reagoi jo vähäistenkin rajakierroslukujen ylitysten yhteydessä. Hörmann-rullaovet ja -kalterit ovat turvallisia jokaisessa avautumisja sulkeutumisvaiheessa. Niin käsi- kuin konekäyttöisinä. Impulssiohjauksella varustetuissa ovissa on valvontajärjestelmät, joissa on itsetestaus määritettyjen dynaamisten sulkeutumisvoimien noudattamiseksi. Hörmann on sovittanut oven ja käyttölaiteen sataprosenttisesti toisiinsa ja turvallisuutesi vuoksi niille on tehty TÜV- ja vakiotarkastus. Kannattaa vertailla! Sormisuoja ja tartuntasuoja SB- ja TGT-rullaovissa putoaminen estetään kaksinkertaisesti varmistetulla vetojousitekniikalla. Sormisuoja Mustat muovilistat suojaavat ohjauskiskojen reunojen muodostamalta puristumisriskiltä.. Rullakalterit julkisissa tiloissa, jonne on helppo pääsy Alueilla, joilla voi olla lapsia, on käytettävä erityisiä turvalaitteita, jotta estetään lasten roikkuminen rullakaltereissa. Impulssiohjauksella varustettuihin basicja classic-rullakaltereihin on yleensä ottaen asennettava väliinvetosuojat. Väliinvetosuoja TES (valinnainen) Erittäin tukevasti erikoiskudoksesta valmistettu verhoilu estää kurottamasta pyörivän ovirullan vaara-alueelle. Rullakalteri SB ja käyttölaite WA 300 R S4 täyttävät standardin DIN mukaiset turvavaatimukset sen vakiovarusteisen avautumissuuntaisen voimanrajoituksen johdosta. Myös WA 300 R S4 -käyttölaitteen kanssa on suositeltavaa käyttää lisänä väliinvetosuojaa, jotta täytetään julkisille tiloille asetetut vaatimukset. Turvalaitteet Alareunan tuntoreuna, väliinvetosuoja ja läpiajovalokenno testaavat itsensä ennen oven jokaista käyttösykliä. Mikäli yhdessäkin yksikössä ilmenee häiriö, oven ohjaus siirtyy automaattisesti pakko-ohjaustilaan. 44 Määräysten mukaista turvallisuutta Noudata koneellisten ovien vuosittaista tarkastusvelvollisuutta.

45 Vakuuttavan tehokkaat, harkitut rakenteet Käyttöominaisuudet vastaavat eurooppalaista standardia Hörmannin tarkastama ja sertifioima: Lämmöneristys ja äänenvaimennus Lämpöeristys Melunvaimennus Tiiviys Tuulikuorma Jatkuvan tuote- ja jatkokehityksen ansiosta Hörmannin rullaovet ovat olleet jo vuosia aikaansa edellä. Ne täyttävät myös eurooppalaisten standardien mukaiset suorituskykyvaatimukset vakuuttavin arvoin. Decotherm Tiiviys Lämpöeristys Minimoidut kylmäsillat ja hienohuokoinen PU-kovavaahtotäyte takaavat kaikkien eristettyjen oviprofiilien hyvän lämmöneristyksen muihin rullaoviin verrattuna. Melunvaimennus Koko ovea ympäröivä verho ja tiivistystekniikka vähentävät ulkoa tulevaa melua. Pielitiiviste Molemmin puolin pinnoitetut classicrullaovet ovat erittäin tiiviitä. Tämä varmistetaan lattiassa olevalla pakkasenkestävällä profiiliputkitiivisteellä, yläpielessä olevalla nukkamaisella erikoismateriaalilla sekä ohjauskiskoissa olevilla hienojakoisilla harjatiivisteillä. Harjatiiviste Tukevuus Wind Protection System (WPS) Ovi on suojattu voimakasta tuulikuormitusta vastaan tukevilla tuulihaka-päätekappaleilla ja taipumattomilla alaprofiileilla. Valinnainen WPS takaa erityisen hyvän tuulikuormitusuojan. 45

46 Ohjausjärjestelmät Ihanteellisesti yhteensopivat järjestelmäratkaisut koostuen ovesta, käyttölaitteesta ja ohjauksesta Hörmann toimittaa kaikki osat tuotekehityksestä tuotantoon saakka, mistä johtuen kaikki sopii saumattomasti yhteen. Asiakas hyötyy yhtenäisestä käyttökonseptista, jossa käytetään vakiokokoisia koteloita ja samoja kaapelisarjoja sekä oviohjausten asennuksessa että kuormaussilloissa. Kaikki akseli- ja ketjukoneistolla varustetut ovet on esivalmisteltu helposti käyttölaitteeseen ja ohjaukseen asennettavilla yksittäisosilla. 46

47 Individuelle Lösungen in Serienqualität für Industrie und Gewerbe Hörmannilta saa erikoisratkaisuja kaikkiin tarkoituksiin Hörmannilta saa koko ohjausjärjestestelmän, kaikki samalta valmistajalta. Hörmannin erikoisohjaus sisällytetään asiakkaan yksilölliseen ohjausjärjestelmään, keskusohjaukseen sisällytetään kaikki toiminnot ja kaikki ovet ja kuormauskomponentit visualisoidaan tietokonepohjaisesti. Yksilöllinen tuotekehittely omalla tehtaalla Lisävarusteena: Profiilipuolisylinteri Kaikkiin ulkopuolisiin ohjainyksiköihin Modulaariset ratkaisut, jotka on sovitettu parhaalla mahdollisella tavalla yhteen ohjausjärjestelmien kanssa Lisävarusteena: Pääkytkin Kaikkiin ulkopuolisiin ohjainyksiköihin Valvotut vaiheet ohjauspaneelin tai verkkosovelluksen avulla tapahtuvan visualisoinnin ansiosta. Lisävarusteena: Ohjainpylväs STI 1 korkeintaan 2 lisäkotelolla varustetun ohjainyksikön asennukseen, Väri: valkoalumiini, RAL 9006 Mitat: mm, korkeus 1660 mm Sondersteuerungssysteme Lisätietoja on Erikoisohjausjärjestelmät -esitteessä. 47

48 Tarvikkeet Kaukosäädin, vastaanotin Vain Hörmannilta PATENTOITU RATKAISU Hörmann BiSecur (BS) Teollisuusovien käyttölaitteiden moderni radio-ohjausjärjestelmä Kaksisuuntainen radio-ohjattu BiSecur-järjestelmä edustaa tulevaisuuteen suuntautunutta teknologiaa teollisuusovien mukavaan ja turvalliseen avaamiseen. Erittäin luotettava BiSecur-salausmenetelmä takaa, että kukaan ulkopuolinen henkilö ei voi kopioida radiosignaalia. Menetelmälle on myönnetty Bochumissa sijaitsevan Ruhr-yliopiston turva-asiantuntijoiden sertifiointi. Edut 128-bittinen salaus, joka on erittäin turvallinen, kuten esim. verkkopankkipalveluissa Häiriöihin reagoimaton radiosignaali, jolla on luotettava kantama Oven asennon helppo kysely* Yhteensopiva aikaisempien tuotteiden kanssa: BiSecur-ohjauselementeillä voi ohjata myös 868 MHz:n radiotaajuudella toimivia radiokoodivastaanottimia (mallit vuodesta 2005 vuoden 2012 kesäkuuhun saakka). 5-painikkeinen käsilähetin HS 5 BS Varustettu lisäpainikkeella oven asennon kyselyä* varten, musta tai valkoinen, kiiltävä, varustettu kromikansilla 5-painikkeinen käsilähetin HS 5 BS UUTUUS Varustettu lisäpainikkeella oven asennon kyselyä varten*, musta rakenne, varustettu kromikansilla 4-painikkeinen käsilähetin HS 4 BS Musta kiiltopintainen, kromikannet 1-painikkeinen käsilähetin HS 1 BS Musta kiiltopintainen, kromikannet 4-painikkeinen turvakäsilähetin HSS 4 BS Lisätoiminto: kopiosuojattu käsilähettimen koodaus, kromiset kannet 2-painikkeinen käsilähetin HSE 2 BS Musta tai valkoinen kiiltopintainen, kromikannet 2-painikkeinen käsilähetin HSE 2 BS UUTUUS Musta pintakuvio, kromi- tai muovikannet 1-painikkeinen käsilähetin HSE 1 BS UUTUUS Musta kiiltopintainen, kromikannet * mallissa WA 300 S4 valinnaisesti kaksisuuntaisella vastaanottimella ESEi BS varustettuna, kaikissa muissa käyttölaitteissa valinnaisesti kaksisuuntaisella vastaanottimella HET-2 24 BS ja pääteasentojen paluuilmoituksella varustettuna. 48

49 Teollisuuskäsilähetin HSI BS Enintään 1000 oven ohjaamiseen, varustettu näytöllä ja erittäin suurilla lyhytvalintapainikkeilla käytön helpottamiseksi käsineillä, käsilähetinkoodausten siirtäminen muihin laitteisiin mahdollista Radiokoodipainike FCT 3 BS Varustettu valaistuillla painikkeilla ja 3 toimintokoodilla Radiokoodipainike FCT 10 BS Varustettu valaistuilla painikkeilla ja suojakannella, 10 toimintokoodia Radio-ohjattu sormilukija FFL 12 BS 2 toimintokoodia ja enintään 12 sormenjälkeä 1-kanavainen relevastaanotin HER 1 BS Varustettu potentiaalivapaalla relelähdöllä 2-kanavainen relevastaanotin HER 2 BS Varustettu 2 potentiaalivapaalla lähdöllä ja ulkoisella antennilla 2-kanavainen relevastaanotin HET-E2 24 BS UUTUUS Varustettu 2 potentiaalivapaalla relelähdöllä suunnanvalintaa varten, 2-napaisella tulolla potentiaalivapaata Ovi-auki- / Ovi-kiinni-ilmoitusta varten, oven asennon kyselyä varten 4-kanavainen relevastaanotin HER 4 BS Varustettu 4 potentiaalivapaalla relelähdöllä 3-kanavainen vastaanotin HEI 3 BS 3 toiminnon ohjaukseen Kaksisuuntainen vastaanotin ESEi BS UUTUUS Oven asennon kyselyä varten 49

50 Tarvikkeet Painike Painike DTH R Oven erilliseksi ohjaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erillinen pysäytyspainike, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 360, 435 R, 445 R, 460 R, B 455 R ja sisäänrakennettu ohjaus WA 250 R S4, WA 300 R S4 Painike DTH RM Oven erilliseksi ohjaamiseksi asentoihin Ovi-auki /Ovi-kiinni, erillinen pysäytyspainike, varustettu pienoislukolla (ovikoneiston käyttö deaktivoidaan, ovea ei voi enää liikuttaa), 2 avainta sisältyy toimitukseen, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 360, 435 R, 445 R, 460 R, B 455 R ja sisäänrakennettu ohjaus WA 250 R S4, WA 300 R S4 Painike DTH I Oven ohjaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erillinen pysäytyspainike, 1/2-auki-painike oven avaamiseksi ohjelmoituun välipääteasentoon saakka, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 360, 460 R ja sisäänrakennettu ohjaus WA 250 R S4, WA 300 R S4 Painike DTH IM oven ohjaamiseksi asentoihin Ovi-auki / Ovi-kiinni erillisellä seis-painikkeella, 1/2-auki-painike oven avaamiseksi ohjelmoituun välipääteasentoon, varustettu pienoislukolla (käyttölaitteen ohjaus deaktivoidaan, käyttölaitteen, ovea ei voi enää liikuttaa), toimitukseen sisältyy 2 avainta, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 360, 460 R ja sisäänrakennettu ohjaus WA 250 R S4, WA 300 R S4 Painike DT 02 Oven erilliseksi ohjaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erillinen pysäytyspainike, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 435 R (vain SKS:n kanssa), 445 R, 460 R ja B 455 R Painike DT 04 Oven erilliseksi ohjaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erillinen pysäytyspainike, 1/2-auki-painike oven avaamiseksi ohjelmoituun välipääteasentoon saakka, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 460 R ja B 455 R Painike DTN A 30 Oven erilliseksi ohjaamiseksi asentoihin Ovi-auki /Ovi-kiinni, erillinen pysäytyspainike (painike jää alas painamisen jälkeen, jotta estetään laitteiston asiaton käyttö, lukituksen avaus avaimella), 2 avainta sisältyy toimitukseen, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille: 435 R, 445 R, 460 R ja B 455 R 50
