1 luettelo 2019 Kuva: Serum Architects Icopal Ormax icopal.fi ormax.fi

2 BMI Suomi palvelee BMI Icopal asiakaspalvelu BMI Ormax asiakaspalvelu Avoinna arkisin klo Avoinna arkisin klo p p ja asennusneuvonta - ja asennusneuvonta p p myynti@bmigroup.com katot@bmigroup.com Varaston aukioloajat Varaston aukioloajat Juvanmalmi Pennala klo klo Lastausaikojen varaus Lastausaikojen varaus p p p myynti urakoitsijoille ja rakennusliikkeille sähköposti: etunimi.sukunimi@bmigroup.com Loivat katot, vedeneristeet, telinepeitteet Jari Kortesalmi p Mikael Risikko p Aleksandr Svidkovski p ja talotehtaat Mikko Kuoppa p Teemu Talvia p Petri Vaitovaara p Risto Hiukka p

3 3 Ii ÅBO LOJO Ingå AKAA Vörå Simo VASA Juva PORI Sund Geta Eura SALO ESBO Lemi OULU KEMI Aura Luoto Malax Sibbo KUHMO Inari Salla Pello Vaala Muhos Teuva Tervo Juuka KITEE Iitti KOTKA Luvia RAUMA Vårdö Kökar Föglö LAHTI Loppi NOKIA Lavia Sauvo HANKO LOHJA BORGÅ Sysmä Kaavi JÄMSÄ Perho LAPUA Soini KASKÖ Sievi RAAHE Ypäjä Vihti Ranua Posio Oripää ULVILA NÄRPIÖ Eckerö PAIMIO Muonio Veteli Halsua KEURUU LIEKSA NURMES HAMINA Pyhtää PARGAS SOMERO FORSSA Urjala VIRRAT Kihniö Köyliö Karvia RAISIO LOIMAA Vehmaa Brändö Askola VANTAA KERAVA IMATRA Liperi KUOPIO Joutsa Laukaa Multia Laihia ÄHTÄRI ALAVUS KANNUS NIVALA TORNIO Säkylä Kolari Sjundeå Muurame Pälkäne KAJAANI KUUSAMO Kronoby Kittilä Sotkamo Tyrnävä Pyhäntä KARLEBY KAUHAVA KURIKKA Puumala TAMPERE PARKANO Lemland Kustavi Hollola Tammela Ruovesi LOVIISA Luumäki KOUVOLA HEINOLA MIKKELI Sulkava JOENSUU Valtimo VARKAUS Vesanto IISALMI Vieremä Kinnula Isokyrö Isojoki Korsnäs Liminka Paltamo Tervola Vimpeli Utsjoki Nastola Keitele Korsholm KALAJOKI Hailuoto OULAINEN NAANTALI Koski Tl HYVINKÄÄ HELSINKI Asikkala Lempäälä KOKEMÄKI Pomarkku Eurajoki Kimitoön Sottunga Kumlinge Mäntsälä RASEBORG KARKKILA Joroinen Rääkkylä Maaninka Uurainen Karstula Kyyjärvi Evijärvi ALAJÄRVI Kuortane Ilmajoki Pyhäjoki Utajärvi Puolanka Karijoki Lappträsk ÄÄNEKOSKI Siikajoki KAUHAJOKI JUANKOSKI HAAPAVESI PYHÄJÄRVI Enontekiö Sodankylä Savukoski JAKOBSTAD NYKARLEBY Siikainen MARIEHAMN Pyhäranta Hausjärvi Padasjoki Kangasala Juupajoki IKAALINEN HUITTINEN Honkajoki Rautjärvi Parikkala Pertunmaa Enonkoski Heinävesi Ilomantsi Tuusniemi Pielavesi KIURUVESI Kuhmoinen JYVÄSKYLÄ Kivijärvi Pedersöre SEINÄJOKI Toholampi Merijärvi Alavieska YLIVIESKA Reisjärvi Kärsämäki Ylitornio ROVANIEMI KEMIJÄRVI Kaustinen PIEKSÄMÄKI PUDASJÄRVI Hammarland VIITASAARI HAAPAJÄRVI Tohmajärvi Miehikkälä Taivassalo Hämeenkyrö Merikarvia ORIMATTILA Ruokolahti Mäntyharju Rantasalmi SAVONLINNA Polvijärvi Leppävirta SUONENJOKI Rautalampi Rautavaara Lapinlahti Sonkajärvi Petäjävesi SAARIJÄRVI Pihtipudas Lappajärvi Jalasjärvi Siikalatva Ristijärvi Hyrynsalmi Taipalsaari HÄMEENLINNA VALKEAKOSKI Savitaipale Hirvensalmi Kontiolahti Kannonkoski Suomussalmi Taivalkoski Siilinjärvi Kangasniemi KRISTINESTAD UUSIKAUPUNKI Pelkosenniemi MÄNTTÄ-VILPPULA Myynti jälleenmyyjille sähköposti: Risto Hiukka p Ari Filatoff p Monica Henriksson p Harri Munter p

4 BMI yhdistää kattoalan parhaat Bitumikatevalmistaja BMI Icopal, kattourakointiyhtiö Icopal Katto Oy ja tiilikatevalmistaja BMI Ormax kuuluvat nyt saman katon alle: yhdessä olemme BMI Suomi. Luotetut brändit tukevat luontevasti toisiaan yhdistymisen myötä pystymme tarjoamaan nyt entistä kattavamman tuotevalikoiman kaikille katoille, kaikkiin teknisiin tarpeisiin. Autamme löytämään parhaat ratkaisut kaikkeen kattamiseen ja vedeneristykseen. Kun ostat katon BMI:ltä, ostat erinomaista laatua, palvelua, perinnettä ja uudenlaisia ratkaisuja. Vesikatteen lisäksi saat meiltä kaikki tarpeelliset ja määräysten mukaiset tarvikkeet. BMI Suomi on osa BMI Groupia joka on Euroopan suurin loivien ja jyrkkien kattojen sekä vedeneristyksen ratkaisujen valmistaja. BMI Groupiin kuuluu Icopalin ja Ormaxin lisäksi useita vahvoja ja vakiintuneita brändejä kuten Braas, Monier, Icopal, Siplast, Vedag, Bramac, Villas ja Monarflex. BMI Icopal BMI Icopal tarjoaa täyden palvelun ratkaisuja rakennusten ja rakenteiden suojaamiseen ja peittämiseen. Päätuotteitamme ovat kate- ja vedeneristämismateriaalit ja niihin liittyvät rakennusmateriaalit. Suomen urakointiyhtiömme Icopal Katto Oy palvelee muun muassa bitumikattourakoinnissa ja muussa vedeneristysurakoinnissa sekä kattojen huoltopalveluissa. Suomen tuotantolaitoksemme ja keskusvarastomme sijaitsevat Espoon Juvanmalmilla. BMI Ormax BMI Ormaxin valikoimassa on kaikki mitä toimivalle tilikatolle tarvitaan. Päätuotteitamme ovat kattotiilet, joiden lisäksi valikoimastamme löytyvät Divoroll-aluskatteet sekä kaikki tarvikkeet kuten kiinnikkeet, läpiviennit, tiivistys- sekä kattoturvatuotteet. Betonikattotiiliä valmistava tuotantolaitoksemme sekä varastomme sijaitsevat Orimattilan Pennalassa. TIETOJA BMI GROUPISTA 9600 työntekijää 128 tuotantolaitosta Toimintaa maailmanlaajuisesti 40 maassa Pääkonttori Lontoossa 4

5 Sisällysluettelo Loivat katot Viherkatot Aluskatteet Bitumi Tiili Vapaasti asennettavat 9 Kiinteälle alustalle 10 Kattolaatat Plano Natur 13 Plano Pro 14 Plano XL 15 Tiivissaumakatteet 16 Kolmiorimakatteet 18 Tarvikkeet 19 Betonikattotiilet Ormax Evo tiilet ja tarvikkeet 24 Ormax Protector+ tiilet ja tarvikkeet 37 Ormax tiilet ja tarvikkeet 40 Pesuaineet 57 Sadevesijärjestelmä Sadetar 58 Valokate Fastlock Uni 64 Höyrynsulut ja teipit 68 Bitumikatot Aluskermit 69 Pintakermit Polar 70 Eco Active 71 Metallic 71 PVC-katteet 72 Jyrkät 73 Loivat 74 Nestemäiset vedeneristeet 75 Liimat ja liuokset 78 Pihakannet ja siltakermit Salaojalevy Fonda Geoplex Kermit 82 Perusmuuri- ja radontuotteet Sokkelilevyt 84 Sokkelilevyjen tarvikkeet 85 Radon ja sokkelikermit 86 Sokkelikaistat 87 Teline- ja suojapeitteet 88 Varastointi- ja käsittelyohjeet 92 Myynti- ja toimitusehdot 94 5

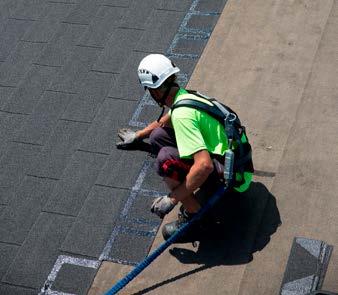

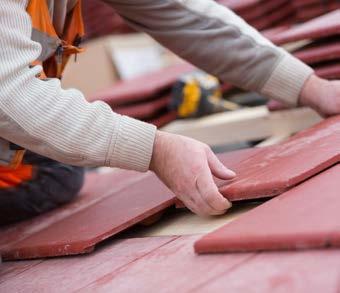

6 BMI-kattopaketti Uuden katon hankinta saattaa vaikuttaa suuritöiseltä, mutta sen ei tarvitse olla hankalaa. Autamme sinua löytämään kaiken tarvitsemasi kattoon, oli sitten kyse aluskatteesta, tiivistys- tai kattoturvatuotteista, itse katemateriaalista puhumattakaan. Meiltä saat kaiken katto projektiisi tarvittavan helposti saman katon alta. BMI Suomella on laaja valikoima kattotarvikkeita, joiden avulla saat kauniin ja toimivan katon. Helpoin tapa on valita valmis kattopaketti, joka sisältää katteen, aluskatteet, läpiviennit, kattoturvatuotteet, kiinnikkeet sekä tiivisteet. Kaikki kattotarvikkeet on testattu perusteellisesti, joten voit olla varma hankkimasi katon laadusta. Tarvikkeet on räätälöity eri katemateriaaleille, ja ne täyttävät kaikki viranomaisvaatimukset ja standardit. KATTOPAKETIN SISÄLTÖ 1. KATE ERIKOISTUOTTEINEEN. On erittäin tärkeää, että katon kaikki osat katetaan laadukkailla ja yhteensopivilla tuotteilla. Se voidaan tehdä kauniisti ja tehokkaasti peruskatemateriaaleilla ja erikoisosilla. 2. KIINNIKKEET. Katon toiminnan ja luotettavuuden takaamiseksi kaikissa sääolosuhteissa kate tulee kiinnittää oikealla tavalla ja oikeilla tuotteilla. 3. TIIVISTYS. Pitkäikäinen ja toimiva katto vaatii kunnollisen aluskatteen. Sen on oltava kestävä ja vedenpitävä, jotta se suojaa taloa ulkoa tulevalta kosteudelta. Valikoimamme sisältää teknisesti edistyneitä hengittäviä, diffuusioavoimia aluskatteita ja kiinteälle alustalle asennettavia aluskatteita tarvikkeineen. 4. ILMANVAIHTO. Talon ilmanvaihto edellyttää ilmanvaihtoläpivientien asentamista katolle. Erityisesti tähän tarkoitukseen suunnitellut ja yhdessä katemateriaalin kanssa testatut tuotteet takaavat turvallisen ja kauniin ratkaisun. 5. KATTOTURVA. Talon omistajana vastuullasi on varmistaa, että katolle kiipeäminen ja sillä liikkuminen ja työskentely onnistuvat turvallisesti. Talon omistaja vastaa myös siitä, että lakeja ja määräyksiä noudatetaan kattoturvatuotteiden määrän ja laadun suhteen. Kaikki tuotteemme ovat läpäisseet tiukat sää- ja turvallisuustestit, ja niitä on saatavilla kaikille kattotiili- ja bitumityypeille. 6. SADEVESIJÄRJESTELMÄ. Laadukas sadevesijärjestelmä viimeistelee katon. 6

7 Aluskatteet Valitse oikea aluskate erilaisille materiaaleille Aluskate on tärkeä osa katon rakennetta. Käyttämällä laadukasta aluskatetta varmistetaan rakenteen toimivuus koko varsinaisen katemateriaalin käyttöiän ajan. BMI Suomen tuotevalikoimassa on useita erilaisia aluskatteita erilaisiin käyttökohteisiin. Aluskatteen valintaan vaikuttavat mm. varsinaisen vesikatteen materiaali sekä katon rakenne ja kaltevuus. Aluskatteen valintataulukko helpottaa juuri sinun katollesi oikeanlaisen tuotteen löytämistä. 7

8 Aluskatteet Aluskatteet valintataulukko Valintataulukko Vapaasti asennettavat (kattokannattajiin kiinnitettävät) diffuusioavoimet aluskatteet Kiinteälle alustalle (raakaponttilaudoitus, kosteudenkestävä pontattu rakennuslevy) kiinnitettävät kumibitumiset aluskatteet / aluskermit Divoroll Universal Divoroll Universal 2S Divoroll TOP RU Fel x Plus Flexisteel Plano Aluskermi TarraLight TarraPolar Aluskatteiden tuoteluokka AKV1 AKV1 AKV1 AKK2 AKK1 AKK2 AKK1 AKK1 Bitumikatteiden tuoteluokka TL3 TL2 Neliöpaino g/m Tarrareuna ei kyllä kyllä kyllä kyllä kyllä kyllä kyllä Ominaisuudet Liitosten ja yksityiskohtien tiivistettävyys Voidaan käyttää ilmatiiviissä rakenteissa Soveltuvuus eri olosuhteisiin ja eri katemateriaaleille Katto talven yli aluskatteen varassa Aluskate suoraan lämmöneristeen päällä (kaltev. >1:3) Aluskatteen alapuolinen tuulettuvuus epävarmaa Metallikatteet Decra-kiviteräskate vaativa tai monimuotoinen kattorakenne Profiilipelti- ja pystysaumakatteet vaativa tai monimuotoinen kattorakenne Saumattu teräskate - aluskatteen päälle tuuletusrimat ja ruoteet ennen katetta - kaltevuus jyrkempi kuin 1: kaltevuus jyrkempi kuin 1: kaltevuus 1:7 1: kate suoraan aluskatteen päälle - kaltevuus jyrkempi kuin 1: kaltevuus 1:7 1: vaativa tai monimuotoinen kattorakenne Bitumikattolaatta - kaltevuus > 1: kaltevuus 1:4...1: vaativa tai monimuotoinen kattorakenne Tiilikatteet Betonikattotiilet - kaltevuus > 1: kaltevuus 1:3 1: kaltevuus 1:4 1: vaativa tai monimuotoinen kattorakenne Savikattotiilet - lukkiutumaton, kaltevuus > 1: lukkiutuva, kaltevuus > 1: Taulukko on suuntaa-antava. Aluskatteen valinta tulee tehdä kohteeseen tapauskohtaisesti ja huomioiden voimassa olevat rakentamismääräykset ja -ohjeet, katemateriaalin valmistajan antamat ohjeet, olosuhteet sekä katteen minimikaltevuudet. Taulukko pohjautuu RIL Rakennusten veden- ja kosteudeneristysohjeisiin, Kattoliiton Toimivat Katot 2013-julkaisuun sekä Icopalin suosituksiin. Lisätietoa saatavana aluskatteiden asennusohjeesta ja Icopal Oy:n teknisestä neuvonnasta sekä yllämainituista ohjekirjoista Hiekaton pinta Hiekaton pinta lukkiutuva, kaltevuus 1:3 1: vaativa tai monimuotoinen kattorakenne

9 Divoroll hengittävät aluskatteet Aluskatteet Vapaasti asennettavat Diffuusioavoimet modernit aluskatteet hengittävät. Niitä voi hyvin verrata teknisiin urheiluvaatteisiin. Ormax-tiilikaton aluskatteeksi suositellaan diffuusioavoimia, moderneja aluskatteita, jotka hengittävät hikoilun aiheuttaman kosteuden ulos. Kuten hyvien ulkoiluvaatteiden, myös aluskatteiden on oltava erittäin kestäviä. Laadukas aluskate varmistaa kattosi toimivuuden koko sen eliniän ajan. Aluskatteen menekki: Katon pinta-ala + 15 %. Divoroll Universal UUSI TUOTE Divoroll Universal 2S UUSI TUOTE Divoroll Top RU UUSI TUOTE numero Rullan/ tuotteen koko / lava tai ltk 1,5 x 50 m ;?C20"DDGKHG 1,5 x 50 m )0=14B@"FFDLEK 1,5 x 50 m 17,9 12 )0=14B@"EEDMDG kuvaus Vahva aluskate ilman tarrareunaa. Aluskatteiden tuoteluokka AKV g/m 2 Vahva tarrareunainen aluskate. Aluskatteiden tuoteluokka AKV g/m 2 Vahva tarrareunainen aluskate. Aluskatteiden tuoteluokka AKV g/m 2 9

10 KUMIBITUMIALUSKERMIT Aluskatteet Kiinteälle alustalle asennettavat Kumibitumista valmistetut umpialustalle asennettavat aluskermit ovat kaikkein varmin aluskateratkaisu. Se on pitkäikäinen, joustava ja vesitiivis ratkaisu, johon läpiviennit saa varmimmin toteutettua. Katto voidaan jättää talveksi TarraPolar tai TarraLight-aluskermin varaan. Muut aluskatteet ja -kermit tulee peittää mahdollisimman pian. Tarrareunaiset aluskermit voidaan asentaa pysty- tai vaakasuuntaisesti. Ne naulataan kiinni alustaan leveäkantaisilla kuumasinkityillä huopanauloilla, joiden tulee olla riittävän pitkiä. Päätysaumoihin ja yksityiskohtiin tarvitaan lisäksi Kumibitumiliimaa. Aluskermin menekki: Katon pinta-ala +15 %. TarraPolar Aluskermi TL2/AKK1 (K-MS 170/3000) TarraLight Aluskermi TL3/AKK1 (K-MS 120/2200) hiekka musta rae/hiekka numero Rullan/ tuotteen koko /lava tai ltk x 10 m >@;93"GDGKEH x 10 m ;@;93"FGDEEM kuvaus Kumibituminen tarrareunainen molemmilta puolilta hiekkapintainen polyesterirunkoinen aluskermi g/m². Monikerroskatteiden liimareunainen aluskermi uudella mustalla kitkapinnalla. Kitkapinta parantaa työturvallisuutta varsinkin jyrkillä katoilla. Plano Aluskermi AKK2 (K-EL 60/2200) hiekka x 10 m ;@;93"FFDDEE Kumibituminen tarrareunainen molemmilta puolilta hiekkapintainen lasikuiturunkoinen aluskermi g/m². KUITUKANGASPINTAISET KUMIBITUMIALUSKERMIT Kumibitumista valmistetut umpialustalle asennettavat aluskermit joissa hiekka on korvattu kuitukankaalla (polypropeeni). Tuotteet soveltuvat hyvin erilaisten katemateriaalien aluskatteeksi esim. tiili, metalli tai bitumikattolaatta. Voidaan asentaa vaaka-tai pystysuuntaisesti. Muista kumibitumiliima, läpivientitiivisteet ja huopanaulat. Aluskatteen menekki : Katon pintaala +15 %. Flexisteel AKK 1/ TL 2 numero Rullan/ tuotteen koko /lava tai ltk x 13 m ;@;93"GJLGGE kuvaus Polyesterirunkoinen kumibitumialuskermi jossa pituussuuntaiset tarrareunat. Aluskatteiden tuoteluokka AKK1. Fel'x Plus AKK2 musta/musta ,2 x 25 m (30 m 2 ) ;@;93"GJLGKM Lasikuiturunkoinen kumibitumialuskermi jossa pituussuuntaiset tarrareunat. Aluskatteiden tuoteluokka AKK2. 10

11 numero Tarvikkeet Rullan/ tuotteen koko / lava tai ltk kuvaus TIIVISTEET Figaroll Plus tuulettuva ulkotaitetiiviste savitiilenpunainen ,28 x 5 m 1,1 5 )0=14B@"FDMDDG musta ,28 x 5 m 1,1 5 )0=14B@"FDMDGH Tiili- tai peltikaton harjan tiivistämiseen ja tuuletuksen varmistamiseen. Erikoistiiviste Wakaflex musta m 5,3 4 )0=14B@"DKIIDM ruskea m 5,3 4 )0=14B@"DKIHMG savitiilenpunainen m 5,3 4 )0=14B@"DKIIEJ Tiili- ja peltikattojen erikoiskohtien tiivistäminen. tummanharmaa m 5,3 4 )0=14B@"DMMJMK tupapunainen m 5,3 4 )0=14B@"EMMFDI TEIPIT Laadukkaat teipit soveltuvat muovipohjaisten aluskatteiden liitoskohtien ja yksityiskohtien tiivistämiseen sekä aluskatteen asennusaikaisten vaurioiden korjaamiseen. Soveltuvat myös höyrynsulkujen, tuulensuojien ja telinepeitteiden liitoksiin. Kaksipuolinen butyyliteippi Universal FT teippi musta valkoinen/sininen mm x 30 mm x 5 m 2 mm x 10 mm x 22,5 m 100 mm x 22,8 m 51 mm x 22,8 m 30 *7:B60<"FKFFDE 12 *7:B60<"EIFDHJ 1 12,3C1A3B"DEGDHJ 1 24,3C1A3B"DEGDFF Kaksipuolinen butyylipohjainen teippi. Soveltuu esimerkiksi muovipohjaisille aluskatteille. Tarttuu hyvin ja säilyttää joustavuutensa. Vanhenemisenkestävä vesitiivis teippi joka soveltuu mm. muovipohjaisten höyrynsulkujen, tuulensuojien, diffuusioavoimien aluskatteiden ja teline- ja suojapeitteiden tiivistykseen. Halkaistu suojapaperitausta. Kestää sääaltistusta 6 kk ja tarttuu myös kylmissä olosuhteissa. Joustava liimanauha Flexiroll )0=14B@"FGILDH 88 mm x 5 m 0,58 6 Joustava liimanauha aluskatteen teippaamiseen esim. ylösnostoissa ja läpivienneissä. Sopii käytettäväksi vapaasti asennettavien aluskatteiden kanssa. 11

12 Bitumi Icopal kattolaatoilla kestävää tyylikkyyttä Bitumikattolaatta eli palahuopa on moneen mukautuva vesikate. Se soveltuu erityisen hyvin monimuotoisille katoille: taipuisana sillä saa toimivasti tiivistettyä myös jiirit, kulmat ja muut yksityiskohdat Kattolaatta sopii moneen kohteeseen moderneista kivitaloista kesähuviloihin ja katoksiin. Suomen olosuhteisiin suunnitellut Icopal bitumikattolaatat valmistetaan Espoon tehtaallamme. Kattokaltevuudet Kattokaltevuus suhdelukuna Kaltevuus asteina Kaltevuus prosentteina % cm/m 1:1 45,0 100,0 100,0 1:1,5 33,7 66,7 66,7 1:2 26,6 50,0 50,0 1:2,5 21,8 40,0 40,0 1:3 18,4 33,3 33,3 1:3,5 16,0 28,6 28,6 1:4 14,0 25,0 25,0 1:4,5 12,5 22,2 22,2 1:5 11,3 20,0 20,0 1:6 9,5 16,7 16,7 1:7 8,1 14,3 14,3 1:8 7,1 12,5 12,5 1:9 6,3 11,1 11,1 1:10 5,7 10,0 10,0 1:16 3,6 6,3 6,3 1:20 2,9 5,0 5,0 LiimaUltra minimi 1:10 TopSafe Pro minimi 1:20 Soveltuvat tuotteet PintaUltrakolmiorimakate minimi 1:3 Plano XL-, Plano Pro- ja Plano-kattolaattakatteet minimi 1: Kattokaltevuus asteina Suhdelukuna 1:2 Asteina 26,6 50 cm/m 1 m 2 m Kattokaltevuuden laskenta Plano kattolaattojen värimallit Plano XL Musta antrasiitti Harmaa graniitti Plano Pro Grafiitinmusta+ Musta antrasiitti Hiilenharmaa Luonnonruskea Metsänvihreä Tiilenpunainen Plano Natur Musta 12

13 VALMISTETTU PLANO NATUR SUOMESSA Bitumi Kattolaatat Plano on kumibitumista valmistettu kattolaatta. Alapuolella on liimamassa, jota suojaa asennuksen yhteydessä poistettava muovikalvo. Sopii uudis- ja korjausrakentamiseen katoille, joiden kaltevuus on 1:5 tai jyrkempi. Kattolaatat asennetaan tasaiselle alustalle. Vaatii aina aluskermin. Paketissa 22 laattaa. Plano Natur kattolaatta 1,0m numero Rullan/ tuotteen koko / lava tai ltk 0,32m musta m² ;@;93"FJDDII kuvaus Yksivärinen kattolaatta. 3 m² valmista kattopintaa per pkt. Katso aluskermit s. 10. Plano Combi harja-/ räystäslevy 0,25m 0,33m 1,0m musta /16 kpl 17, ;@;93"FIJDIL Yhdistetty harja- ja räystäslevy. Paketillisesta saadaan 9,6 m harjaa tai 16 m alaräystästä. Harjalla limitetään ja räystäällä asennetaan puskusaumaan. Alapuolella on liimamassa, jota suojaa asennuksen yhteydessä poistettava muovikalvo. Ei suositella taivutettavaksi tippanokaksi, vaan räystäille asennetaan räystäspellit. Menekkitaulukko minimikaltevuus 1:5 Näitä tarvitset Menekki Kattolaatta (3 m²/paketti) Katon pinta-ala +5% Fel x Plus (30 m²/rulla) tai Katon pinta-ala +15% TarraLight (10 m²/rll) Tarrapolar (10 m 2 /rll) Plano aluskermi (10 m 2 /rll) Päätyräystäspelti (2 m/kpl) Päätyräystään pituus + 1 pelti/lape Sivuräystäspelti (2 m/kpl) Sivu-/alaräystään pituus + 1 pelti/lape Harja-/räystäslevy Plano Combi: 9,6 m harja tai 16 m räystästä PintaUltra (10x0,7 m) Jiirien kokonaispituus + hormien läpiviennit Läpivientitiivisteet Läpivientien määrän mukaan Alipainetuuletin Tarpeen mukaan Huopanaulat, leveäkantaiset (25 35 mm) n. 1 /10 m², 4 naulaa/laatta Saumaliima tai Kumibitumiliima Päätyräystäs: 0,1 l/m + jiiri: 0,4 l/m + piiput 3 l/piippu QuickSeal Astia/m² VALMISTETTU LIIMAKAISTA SUOMESSA Liimakaista musta ,25 x 10 m ;@;93"FIFKIG Vaihtoehto Plano Combi -levylle räystäällä. (Huom ei sovellu Plano Pro -laattojen kanssa). Ei suositella tippanokka-asennusta. Suojamuovi irroitetaan 13

14 VALMISTETTU PLANO PRO SUOMESSA Bitumi Kattolaatat Plano Pro on nykyaikainen kumibitumikattolaatta. Se on nopeampi ja helpompi asentaa kuin perinteiset kattolaatat, koska siinä ei ole irtirevittävää muovia. Muilta ominaisuuksiltaan ja valmiin katon ulkonäöltään Plano Pro on kuten perinteinen Plano Natur -kattolaatta. Sopii uudis- ja korjausrakentamiseen katoille, joiden kaltevuus on 1:5 tai jyrkempi. Kattolaatat asennetaan tasaiselle alustalle. Vaatii aina aluskermin. Paketissa 22 laattaa. Plano Pro kattolaatta 0,32m 1,0m numero Rullan/ tuotteen koko / lava tai ltk grafiitinmusta m² ;@;93"FJILGL musta antrasiitti 3 m² ;@;93"FJKMEK hiilenharmaa m² ;@;93"FJKJED luonnonruskea m² ;@;93"FJJHEI metsänvihreä m² ;@;93"FJJIEH tiilenpunainen m² ;@;93"FJJEEL kuvaus Yksivärinen kattolaatta. Ei irroitettavaa suojamuovia. 3 m² valmista kattopintaa per pkt. Katso aluskermit s. 10. Plano Pro Combi harja/räystäslevy 0,5m 14 0,33m 1,0m musta antrasiitti harmaa graniitti /10 kpl ;@;93"FJKKGG /10 kpl ;@;93"FJKLGF grafiitinmusta /10 kpl ;@;93"FJJLGI hiilenharmaa /10 kpl ;@;93"FJJMED luonnonruskea /10 kpl ;@;93"FJKDEJ metsänvihreä /10 kpl ;@;93"FJKEEI tiilenpunainen /10 kpl ;@;93"FJJKEF Hitsattava Pinta GM+ varustekermi grafiitinmusta x 8 m ;@;93"GEDFGE Menekkitaulukko Minimikaltevuus 1:5 Näitä tarvitset Menekki Kattolaatta (3 m²/paketti) Katon pinta-ala +5% Fel x Plus (30 m²/rulla) tai TarraLight (10 m²/rll) Katon pinta-ala +15% Päätyräystäspelti (2 m/kpl) Päätyräystään pituus Sivuräystäspelti (2 m/kpl) Sivu-/alaräystään pituus Harja-/räystäslevy Plano Pro Combi: noin 10 m harjaa tai räystästä PintaUltra (10x0,7 m) Jiirien kokonaispituus + hormien läpiviennit Läpivientitiivisteet Läpivientien määrän mukaan Alipainetuuletin Tarpeen mukaan Huopanaulat, leveäkantaiset (25 35 mm) n. 1 /10 m², 4 naulaa/laatta Saumaliima tai Kumibitumiliima Päätyräystäs: 0,1 l/m + jiiri: 0,4 l/m + piiput 3 l/piippu QuickSeal Astia/m² Yhdistetty harja- ja räystäslevy. Paketillisesta saadaan noin 10 m harjaa tai 10 m alaräystästä. Harjalla limitetään ja räystäällä asennetaan puskusaumaan. Alapuolella on liimamassa, jota suojaa asennuksen yhteydessä poistettava muovikalvo. Ei suositella taivutettavaksi tippanokaksi, vaan räystäille asennetaan räystäspellit. Hitsattava pintakermi IS-reunalla ammattilaisasennukseen.

15 VALMISTETTU PLANO XL SUOMESSA Bitumi Kattolaatat Plano XL on nykyaikainen kumibitumikattolaatta modernilla ulkonäollä. Tuotteessa ei ole irtirevittäviä suojamuoveja, joten asennustyö on helpompaa kuin perinteisillä kattolaatoilla. Sopii uudis- ja korjausrakentamiseen katoille, joiden kaltevuus on 1:5 tai jyrkempi. Kattolaatat asennetaan tasaiselle alustalle. Vaatii aina aluskermin. Paketissa 10 laattaa. Plano XL kattolaatta musta antrasiitti numero Rullan/ tuotteen koko / lava tai ltk ,3 m² ;@;93"FJKKEM kuvaus Yksivärinen kattolaatta. Ei irroitettavaa suojamuovia. 2,3 m² valmista kattopintaa per pkt. 0,5m 1,0m harmaa graniitti ,3 m² ;@;93"FJKLEL Yksivärinen kattolaatta. Ei irroitettavaa suojamuovia. 2,3 m² valmista kattopintaa per pkt. Harmaa graniitti on vaihtelevan värinen. Huom. Plano XL Kattolaattojen kanssa käytetään Plano Pro combi harja- räystäslevyä. Menekkitaulukko Minimikaltevuus 1:5 Näitä tarvitset Menekki Kattolaatta (2,3 m²/paketti) Katon pinta-ala +5% Fel x Plus (30 m²/rulla) tai Katon pinta-ala +15% TarraLight (10 m²/rll) Päätyräystäspelti (2 m/kpl) Päätyräystään pituus Sivuräystäspelti (2 m/kpl) Sivu-/alaräystään pituus Harja-/räystäslevy Plano Pro Combi: noin 10 m harjaa tai räystästä LiimaUltra (10 x 1 m) Jiirien kokonaispituus + ylösnostot + hormien läpiviennit Läpivientitiivisteet Läpivientien määrän mukaan Alipainetuuletin Tarpeen mukaan Huopanaulat, leveakantaiset (25 35 mm) n. 1 /10 m², 7 naulaa/laatta Saumaliima tai Kumibitumiliima Päätyräystäs: 0,1 l/m + jiiri: 0,4 l/m + piiput 3 l/piippu QuickSeal Astia/m 2 15

16 VALMISTETTU LIIMAULTRA SUOMESSA Bitumi Tiivissaumakatteet LiimaUltra on kovalle ja tasaiselle alustalle tarkoitettu tiivissaumakate. Kermin reunoissa on n. 100 mm leveä liimaraita jota suojaa muovikalvo. Naulataan alustaan saumakohdasta piilonaulaten. Sopii yksikerroskatteeksi uusille ja vanhoille katoille, joiden kaltevuus on 1:10 tai jyrkempi. Käytetään myös kattolaattakattojen ylösnostoissa ja jiireissä. LiimaUltra tiivissaumakatteen alle voidaan myös asentaa aluskate. Katso aluskermit s. 10. LiimaUltra Nimi vaihtuu vuoden 2019 aikana. Uusi nimi on TopSafe Uni numero Rullan/ tuotteen koko / lava tai ltk musta antrasiitti 1 x 8 m ;@;93"FHHLEM harmaa graniitti 1 x 8 m ;@;93"FHHMEL grafiitinmusta x 8 m ;@;93"FHIEGK hiilenharmaa x 8 m ;@;93"FHIDEH metsänvihreä x 8 m ;@;93"FHIFEF tiilenpunainen x 8 m ;@;93"FHIGEE kuvaus Menekkitaulukko Minimikaltevuus 1:10 Katto m² Rulla (8 m²) Huopanauloja () (25x28) , , , , , , , ,4 Liiman menekkiarviot: Kumibitumiliima 3,6 l / 100 m² tai Saumaliima 5,0 l / 100 m² QuickSeal: astia/m² Monimuotoisilla katoilla ja läpivientien osalta on menekki arvioitava erikseen. 16

17 VALMISTETTU TOPSAFE PRO SUOMESSA Bitumi Tiivissaumakatteet TopSafe Pro on tiivissaumakate modernien kattojen vedeneristykseen. Soveltuu loiville harja- ja pulpettikatoille. TopSafe Pro:ssa on 500 mm leveä liimareuna, joka takaa tiiveyden loivemmillakin kattopinnoilla. Alapinnaltaan tuote on kauttaaltaan itseliimautuva. Minimikaltevuus 1:20. numero Rullan/ tuotteen koko / lava tai ltk kuvaus TopSafe Pro musta antrasiitti x 8 m ;@;93"FHJDIM hiilenharmaa x 8 m ;@;93"FHJDEE Hyötyneliöt noin 3,8 m 2. Menekkitaulukko Minimikaltevuus 1:20 Katto m² Rulla (8 m²) Huopanauloja () (25x28) , , , , , ,8 Liiman menekkiarviot: Kumibitumiliima 2,4 l/ 100 m² QuickSeal: astia/m² Monimuotoisilla katoilla ja läpivientien osalta on menekki arvioitava erikseen. 17

18 VALMISTETTU PINTAULTRA SUOMESSA Bitumi Kolmiorimakatteet PintaUltra on kovalle ja tasaiselle alustalle tarkoitettu naulaamalla kiinnitettävä kolmiorimakate. Se soveltuu yksikerroskatteeksi uusille ja vanhoille katoille, joiden vähimmäiskaltevuus 1:3. Käytetään myös kattolaattakattojen ylösnostoissa ja jiireissä. PintaUltra 0,7 m Nimi vaihtuu vuoden 2019 aikana. Uusi nimi on TopSafe Classic PintaUltra-kaistanauha Nimi vaihtuu vuoden 2019 aikana. Uusi nimi on TopSafe Classic kaistanauha numero Rullan/ tuotteen koko / lava tai ltk musta ,7 x 10 m ;@;93"FHFGIL grafiitinmusta ,7 x 10 m ;@;93"FHFGGH hiilenharmaa ,7 x 10 m ;@;93"FHFDEG metsänvihreä ,7 x 10 m ;@;93"FHFIEL tiilenpunainen ,7 x 10 m ;@;93"FHFJEK luonnonruskea ,7 x 10 m ;@;93"FHFHEM musta ,1 x 10 m ;=;93"FHEGID grafiitinmusta ,1 x 10 m ;@;93"FHEGFD hiilenharmaa ,1 x 10 m ;@;93"FHEGGK metsänvihreä ,1 x 10 m ;@;93"FHEGKI tiilenpunainen ,1 x 10 m ;@;93"FHEGLF kuvaus Kolmiorimakate/harjakatto Minimikaltevuus 1:3 Katto m² Rullia (7 m²) Kaistanauhoja rll Huopanauloja (25x28) Kolmiorimaa (jm) Lankanauloja kpl (75x28) , , , QuickSeal: astia/m² Saumaliimaa l 18

19 LÄPIVIENNIT numero Rullan/ tuotteen koko Bitumikatolle suunnitelluilla läpivienneillä varmistat katon tiiveyden. Läpivientitiiviste mm / lava tai ltk kpl 10 +4;@;93"GJIEDE Läpivientitiiviste kork. 130 mm mm kpl 10 halk. 530 mm +4;@;93"GJIEEL Läpivientikappale harjakatto Läpivientikappale korkea Läpivientikappale tiivissaumakate kpl 1 +4;:>57"HEDJFD kpl 7 +4;:>57"HDKIFE kpl 1 +4;A=23"KHDDFK Alipainetuuletin harjalle kpl 5 +4;:>57"GDEGDD Alipainetuuletin loiva/kalteva kpl 6 +4;A=23"KGDEHE Alipainetuuletin 110 mm kpl 1 +4;@;93"GJIEFI Tuuletusputki 110P/ ER / 500, musta + taipuisa putki Tuuletusputki (eristämätön) 110P/500 + hattu, musta Poistoputki 125/ER/700, musta ;:>57"JFDGFJ ;:>57"JFDHFI ;:>57"JFDEFL Poistoputki 160/ER/700, musta ;:>57"JFDFFK Huippuimuri E190/125/700 (AC-moottorilla), musta Huippuimuri ECO190/125/700 (DC-tasavirta moottorilla), musta Tuuletusputkenhattu iso Bitumi Tarvikkeet ;A=23"KGIGFD ;:>57"GKGDFH kuvaus Käytetään bitumikatteiden läpivienteihin, joiden halkaisija on mm. Käytetään bitumikatteiden läpivienteihin, joiden halkaisija on mm. Käytetään bitumikatteiden läpivienteihin kun kattokaltevuus >1:5, soveltuu mm halkaisijoilla oleville putkille. Käytetään bitumikatteiden läpivienteihin kun kattokaltevuus <1:10, soveltuu mm halkaisijoilla oleville putkille. Käytetään bitumisten tiivissaumakatteiden läpivientien tiivistämiseen kun kattokaltevuus >1:5, soveltuu mm hal-kaisijoilla oleville putkille. Yläpohjan tuuletukseen. Asennetaan harjalle. Yläpohjan tuuletukseen loiville bitumikatoille. Asennetaan lappeelle. Padotuskorkeus 200 mm. Yläpohjan tuuletukseen. Varustettu nivelillä. Asennetaan lähelle harjaa. Käytetään viemärin tuuletukseen. Tarvitset myös kattokaltevuuteen sopivan läpiviennin. Käytetäään rakenteiden tuuletukseen. Tarvitset myös kattokaltevuuteen sopivan läpiviennin. Käytetään liesituulettimen poistoon ja pienemmille ilmastointi koneille. Tarvitset myös kattokaltevuuteen sopivan läpiviennin. Käytetään ilmastointikoneen poistoon. Tarvitset myös kattokaltevuuteen sopivan läpiviennin. Käytetään esim liesikuvun kanssa. Säätö muuntajasäätimellä, Eristetty putki jonka korkeus 700 mm ja sisäputkenhalkaisija 125 mm. Tarvitset myös kaltevuudenmukaisen kattoläpiviennin ;A=23"KGHHFF Poistoputken hattu eristetylle 110 putkelle. BMI Harjatuuletin matala ;A=23"KGDMDI Käytetään kattorakenteiden tuuletukseen harjalla. 19

20 numero Bitumi Tarvikkeet Rullan/ tuotteen koko / lava tai ltk kuvaus RÄYSTÄSPELLIT (pellin paksuus 0,5 mm) Räystäspelti, perus Sivuräystäspelti musta RR m 10 +4;@;93"GJHLIF musta RR m 10 +4;@;93"GJFLIL tummanharmaa RR m 10 +4;@;93"GJEFJH ruskea RR m 10 +4;@;93"GJFLJI Sivu- eli alaräystäille. Soveltuu myös päätyräystäille. Laipan leveys 150 mm. tiilenpunainen RR750 2 m 10 +4;@;93"GJFLKF valkoinen RR20 2 m 10 +4;@;93"GJFLLM Päätyräystäspelti ns. olallinen musta RR m 5 +4;@;93"GJFHKJ tumman harmaa RR23 2 m 5 +4;@;93"GJEFKE ruskea RR m 5 +4;@;93"GJFHJM Päätyräystäille. Soveltuu pulpettikaton harjalle. Laipan leveys 150 mm. tiilenpunainen RR750 valkoinen RR m 5 +4;@;93"GJFHLG m 5 +4;@;93"GJFHMD NAULAT Kuumasinkintyt, leveäkantaiset huopanaulat kattolaatta- kolmiorima- ja tiivissaumakatteiden kiinnitykseen. Huopanaula 25x2,8 Huopanaula 35x 2,8 Rullahuopanaula 32x3,1 Rullahuopanaula 38x3, rll/ltk rll/ltk 1 = 620 naulaa 1 = 460 naulaa n. 3,5 = 2160 naulaa n. 4 = 1800 naulaa ;A:64"DGFDHK ;A:64"DGFDLI ;A:64"DGFEGM ;A:64"DGFEIG Huom Varmista naulan pituus. Naulan tulee lävistää alustan paksuus. 20

21 KATTOTURVA numero Bitumi Tarvikkeet Rullan/ tuotteen koko / lava tai ltk kuvaus Kattosillat, lumiesteet ja seinätikkaat varmistavat turvallisen liikkumisen katolla. Rakentamismääräykset vaativat turvatuotteiden käyttöä kaikilla katoilla. Tilauksesta saatavana myös muita värejä Kattosiltapaketti 3 m musta ;@;93"HDDDEK Paketti sisältää kattosillan 3 m ja 4 kpl tukijalkoja ruuveineen. Lumiestepaketti 3 m musta ;@;93"HDDEEJ Paketti sisältää profiiliesteen 3 m ja 4 kpl tukijalkoja ruuveineen. Seinätikaspaketti 3,6 m musta ;@;93"HDDFDL Paketti sisältää tikasrungon 3,6 m, yläkaaren, seinäjalat ja tarvittavat ruuvit. Seinätikaspaketti 4,2 m musta ;@;93"HDDFHJ Paketti sisältää tikasrungon 4,2 m, yläkaaren, seinäjalat ja tarvittavat ruuvit. Seinätikaspaketti 7,2 m Lapetikaspaketti 3,6 m musta ;@;93"HDDFKK musta ;@;93"HDDGDK Paketti sisältää tikasrungon 3 m ja 4,2 m, yläkaaren, seinäjalat ja tarvittavat ruuvit. Paketti sisältää tikasrungon 3,6 m ja lapetikkaan asennussarjan. 21

22 22

23 Tiili Betonikattotiilet Kotimainen Ormax-tiilikatto on kaunis ja kestävä Suomen olosuhteisiin suunniteltu katto. Ormax-betonikattotiili on kestävä, kaunis ja hiljainen katemateriaali sekä uudisrakentamiseen että vanhan katon korjaamiseen. Kattokaltevuudet Kattokaltevuus suhdelukuna Ormax Evo Kaltevuus asteina Kaltevuus prosentteina % cm/m 1:1 45,0 100,0 100,0 1:1,5 33,7 66,7 66,7 1:2 26,6 50,0 50,0 1:2,5 21,8 40,0 40,0 1:3 18,4 33,3 33,3 1:3,5 16,0 28,6 28,6 1:4 14,0 25,0 25,0 1:4,5 12,5 22,2 22,2 1:5 11,3 20,0 20,0 *) katso ruodejako asennusohjeesta **) katso alusrakenne ja ruodejako asennusohjeesta Ormax kattotiilien värimallit Soveltuvat tuotteet Ormax Evo Ormax Protector+ Ormax *) Ormax Protector+ Ormax **) Kattokaltevuus asteina Kattokaltevuuden laskenta Suhdelukuna 1:2 Asteina 26,6 50 cm/m 1 m 2 m Musta Ruskea Savitiilenpunainen Tummanharmaa Tupapunainen Ormax Protector+ Musta Ruskea Savitiilenpunainen Tummanharmaa Tupapunainen Ormax Antiikki Harmaa Tummanharmaa Musta Ruskea Savitiilenpunainen Tupapunainen 23

24 Betonikattotiilet EVO Ormax EVO -kattotiili Ormax EVO -kattotiili on kehitetty Suomen vaativiin ilmasto-olosuhteisiin. Moderni ja linjakas muoto sopii sekä uudis- että korjauskohteisiin. Ekologinen ja kestävä Ormax EVO tiilikatto suojaa taloasi jopa seuraavat 70 vuotta. Tiili lukkiutuu saumaansa tiivisti mittatarkan lukkosauman ansiosta ja pysyy vakaasti paikallaan erilaisissa olosuhteissa. Kotimainen läpivärjätty Ormax EVO -tiili valmistetaan Orimattilassa, yhdessä Euroopan edistyksellisemmistä kattotiilitehtaista. Valmistusprosessissa jokainen kattotiili läpivalaistaan tasaisen laadun varmistamiseksi. Saatavana viisi upeaa värisävyä numero Nippukoko kpl Lavakoko kpl kuvaus LAPETIILI PUOLITIILI musta ;?C20"HGGLDM ruskea ;?C20"HGGLFG savitiilenpunainen ;?C20"HGGLGD tummanharmaa ;?C20"HGGLEJ tupapunainen ;?C20"HGGLHK musta ;?C20"HGGLJE ruskea ;?C20"HGGLLI savitiilenpunainen ;?C20"HGGLMF tummanharmaa ;?C20"HGGLKL tupapunainen ;?C20"HGGMDL Leveys 330 mm. Pituus 420 mm. Hyötyleveys 298 mm. Minimimyyntierä 108 kpl. Lavan paino n Menekki n. 10,2 kpl/m². Ruodejako mm. Leveys 180 mm. Pituus 420 mm. Käytetään sisä- ja ulkotaitteissa, sekä jokaisella tiilirivillä jotta saadaan puolen tiilen mittainen limitys. 24

25 numero Betonikattotiilet EVO Nippukoko kpl Lavakoko kpl kuvaus LOVETTU TIILI HARJATIILI musta ;?C20"HGMHLE ruskea ;?C20"HGMLJG savitiilenpunainen ;?C20"HGMMDD tummanharmaa ;?C20"HGMLFI tupapunainen ;?C20"HGMMHL musta ;?C20"HGLELK ruskea ;?C20"HHDFDG savitiilenpunainen ;?C20"HHDFED tummanharmaa ;?C20"HGLEMH tupapunainen ;?C20"HHDFFK Lovettu lapetiili, käytetään kattoturvatuotteiden kiinnitysrautojen kanssa. Leveys 260 mm. Pituus 420 mm. Lavan paino n Myydään yksittäin. Menekki 3 kpl/m. HARJATIILEN ALOITUS musta ;?C20"HHDFGH ruskea ;?C20"HHDFIL savitiilenpunainen ;?C20"HHDFJI tummanharmaa ;?C20"HHDFHE tupapunainen ;?C20"HHDFKF Käytetään harjan aloituksissa. 25

26 numero Betonikattotiilet EVO Nippukoko kpl Lavakoko kpl kuvaus HARJATIILEN LOPETUS musta ;?C20"HHDFLM ruskea ;?C20"HHDGDF savitiilenpunainen ;?C20"HHDGEM tummanharmaa ;?C20"HHDFMJ tupapunainen ;?C20"HHDGFJ Käytetään harjan lopetuksissa. Y-HARJATIILI musta ;?C20"HEEJMF ruskea ;?C20"HGHEJI savitiilenpunainen ;?C20"HEGKMI tummanharmaa ;?C20"HFHFHE tupapunainen ;?C20"HEGKKE Käytetään aumakatossa harjan ja ulkotaitteiden liitoskohdassa. ULKOTAITTEEN ALOITUSHARJATIILI musta ;?C20"HEGHLE ruskea ;?C20"HGHKKJ savitiilenpunainen ;?C20"HEGILD tummanharmaa ;?C20"HFHFGH tupapunainen ;?C20"HEGIJJ Käytetään ulkotaitteen aloituksissa. 26

27 numero Lisätarvikkeet EVO Nippukoko kpl Lavakoko kpl kuvaus PÄÄTYPELTI OIKEA PÄÄTYPELTI VASEN musta =B<82"JEEJGD ruskea =B<82"JEEJFG savitiilenpunainen =B<82"JEEJHK tummanharmaa =B<82"JEEJDM tupapunainen =B<82"JEEJEJ musta =B<82"JEEKGM ruskea =B<82"JEEKFF savitiilenpunainen =B<82"JEEKHJ tummanharmaa =B<82"JEEKDL tupapunainen =B<82"JEEKEI Tiivistää ja viimeistelee oikean päädyn räystään ja katonliitoksen. Pituus 410 mm. Menekki 3 kpl/m. Tiivistää ja viimeistelee vasemman päädyn räystään ja katonliitoksen. Pituus 410 mm. Menekki 3 kpl/m. 27

28 Lisätarvikkeet EVO numero Nippukoko kpl kuvaus KIINNIKKEET Lapetiilen kiinnike Evo&Minster 125 kpl sinkitty ;?C20"DGHDMM Menekki n. 1/3 lapetiilien määrästä. Harjatiilen kiinnike Ormax musta ;?C20"DLEKIL Alumiinia. 50 kpl/pussi. Menekki 1 kpl / harjatiili. savitiilenpunainen ;?C20"DLEKMJ LÄPIVIENNIT Eristämätönsarja 110 Evo musta ;:>57"HIGHFM ruskea ;:>57"HIGHHG savitiilenpunainen ;:>57"HIGHML tummanharmaa ;:>57"HIGHKH tupapunainen ;:>57"HIGHLE Huippuimuripaketti 125 mm Evo musta ;?C20"HHDJFG ruskea ;?C20"HHDJGD savitiilenpunainen ;?C20"HHDJHK tummanharmaa ;?C20"HHDJIH tupapunainen ;?C20"HHDJJE Sisältää läpivientitiilen, 110 mm:n putken, sadehatun ja 2K -aluskatteen läpivientitiivisteen. Käytetään kattorakenteiden tuuletuksessa. Korkeus 700 mm. Sisältää läpivientitiilen. Sisäputki Ø125 mm. Teho 80 l/s, kun vastus on 150 Pa. Erillistä huoltokytkintä ei tarvita. Läpivientitiili Evo musta ;:>57"HIGDFG ruskea ;:>57"HIGDHK savitiilenpunainen ;:>57"HIGDMF tummanharmaa ;:>57"HIGDKL tupapunainen ;:>57"HIGDLI Sisältää 2K -aluskatteen läpivientitiivisteen ja kiinnitysruuvit. 28

29 Radonimuripaketti Evo Lisätarvikkeet EVO numero Nippukoko kpl musta ;?C20"HHDIHL ruskea ;?C20"HHDIII savitiilenpunainen ;?C20"HHDIJF tummanharmaa ;?C20"HHDIKM tupapunainen ;?C20"HHDILJ Tuuletusputkisarja 110 Evo musta ;:>57"HIGEFF ruskea ;:>57"HIGEHJ savitiilenpunainen ;:>57"HIGEME tummanharmaa ;:>57"HIGEKK tupapunainen ;:>57"HIGELH Tuuletusputkisarja 125 Evo musta ;:>57"HIGFFE ruskea ;:>57"HIGFHI savitiilenpunainen ;:>57"HIGFMD tummanharmaa ;:>57"HIGFKJ tupapunainen ;:>57"HIGFLG Tuuletusputkisarja 160 Evo musta ;:>57"HIGGFD ruskea ;:>57"HIGGHH savitiilenpunainen ;:>57"HIGGMM tummanharmaa ;:>57"HIGGKI tupapunainen ;:>57"HIGGLF kuvaus Energiaa säästävä tasavirtamoottori (EC), säädetään hatun alla olevasta potentiometristä (tehdassäätö 3 V), ei tarvita erillistä säädintä. Sisäputki Ø 110 mm. sisältää läpivientitiilen ja aluskatteen läpivientitiivisteen. Sisältää läpivientitiilen, eristetyn 110 mm:n putken, taipuisan putken ja 2K -aluskatteen läpivientitiivisteen. Suositellaan viemärin tuuletukseen. Sisältää läpivientitiilen, 125 mm:n lämpöeristetyn putken, sadehatun ja 2K -aluskatteen läpivientitiivisteen. Sisältää läpivientitiilen, 160 mm:n lämpöeristetyn putken, sadehatun ja 2K -aluskatteen läpivientitiivisteen. 29

30 Lisätarvikkeet EVO numero Nippukoko kpl kuvaus Harjatuuletustiili Ormax tummanharmaa ;:>57"GGMDKI musta ;?C20"FIIDDI ruskea ?C<00"DDLKMD savitiilenpunainen ;?C20"FIHMFG tupapunainen ;:>57"GGMDMM Harjatiilituuletin on alipainetuuletin, joka korvaa yhden harjatiilen. Harjatiilituuletin koostuu Ø110 mm putkesta, sadehatusta ja harjanläpivientisuppilosta. Putken korkeus on 150 mm ja tuotteen korkeus 300 mm. Alaräystään tuulettuva koroke musta )0=14B@"FGGHKG Alaräystäälle tiilen ja alimmaisen tiiliruoteen väliin varmistamaan katon tuuletus. Pituus 1m. Myydään kappaleittain. TIIVISTYSTUOTTEET Päätykappale muovia Ormax tummanharmaa ;?C20"DDGJGK musta ;?C20"DDGJIE ruskea ;?C20"DDGJHH savitiilenpunainen ;?C20"DDGJEG tupapunainen ;?C20"DDGJFD Käytetään harjatiilien päätyihin. Evo/Minster/Turmalin Tiivistepala Sisätaitetiiviste 5 m turpoava tummanharmaa ;?C20"GMGKHI ;?C20"DDHGKI Käytetään 90 rintapeltien ja 2 m:n päätyräystäspeltien kanssa tiivistettäessä pellin ja lapetiilen väliin jäävä rako. 25 kpl/pussi. Tuulettuva, 35 mm asti turpoava tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus 5000 mm. Sisätaitteen pohjapelti 3 m Sinkitty =B<82"JDKDDL Korvaa sisätaitteen pohjalaudoituksen. Pituus 3000 mm. Hyötypituus 2800 mm. 30

31 Sisätaitepelti 2 m Lisätarvikkeet EVO numero Nippukoko kpl musta =B<82"JDEDHH ruskea =B<82"JDEDGK savitiilenpunainen =B<82"JDEDIE tummanharmaa =B<82"JDEDEG tupapunainen =B<82"JDEDFD Sisätaitteen aloituskappale musta =B<82"JDFDHE ruskea =B<82"JDFDGH savitiilenpunainen =B<82"JDFDIL tummanharmaa =B<82"JDFDED tupapunainen =B<82"JDFDFK Sisätaitteen lopetuskappale musta =B<82"JDFIHJ ruskea =B<82"JDFIGM savitiilenpunainen =B<82"JDFIIG tummanharmaa =B<82"JDFIEI tupapunainen =B<82"JDFIFF kuvaus Pituus 2000 mm. Hyötypituus 1800 mm. Leveys n. 380 mm. Sisäkourun leveys n. 280 mm. Keskitaitos 150. Räystäälle sisätaitteen aloitukseen. Harjalle sisätaitteen lopetukseen. 31

32 numero Nippukoko kpl Sisätaitteen nostopelti oikea musta =B<82"JDJDHM ruskea =B<82"JDJDGF savitiilenpunainen =B<82"JDJDIJ tummanharmaa =B<82"JDJDEL tupapunainen =B<82"JDJDFI Sisätaitteen nostopelti vasen musta =B<82"JDJIHH ruskea =B<82"JDJIGK savitiilenpunainen =B<82"JDJIIE tummanharmaa =B<82"JDJIEG Rintapelti 135 ast. Rintapelti 90 ast. Lisätarvikkeet EVO tupapunainen =B<82"JDJIFD musta =B<82"JDGIHG ruskea =B<82"JDGIGJ savitiilenpunainen =B<82"JDGIID tummanharmaa =B<82"JDGIEF tupapunainen =B<82"JDGIFM musta =B<82"JDGDHL ruskea =B<82"JDGDGE savitiilenpunainen =B<82"JDGDII tummanharmaa =B<82"JDGDEK tupapunainen =B<82"JDGDFH kuvaus Veden ohjaamiseksi sisätaitteen pohjalta,kun sisätaite alkaa keskeltä lapetta. Veden ohjaamiseksi sisätaitteen pohjalta,kun sisätaite alkaa keskeltä lapetta. Käytetään seinän ja lappeen sivuttaisliitokseen,kun seinän ja lappeen liitoskulma on Pituus 2000 mm. Hyötypituus 1900 mm. Sivujen leveydet 205 mm ja 295 mm. Käytetään seinän ja lappeen liitokseen. Pituus 2000 mm. Hyötypituus 1900 mm. Sivujen leveydet 205 mm ja 295 mm. 32

33 Lisätarvikkeet EVO numero Nippukoko kpl kuvaus Päätyräystäspelti 2 m musta =B<82"JDDDHK ruskea =B<82"JDDDGD savitiilenpunainen =B<82"JDDDIH tummanharmaa =B<82"JDDDEJ tupapunainen =B<82"JDDDFG Pituus 2000 mm. Hyötypituus 1900 mm. Lappeen peittävä leveys 165 mm. Pystyleveys 110 mm. KATTOTURVATUOTTEET Kattosiltapaketti Evo musta ;?C20"HHDEMK ruskea ;?C20"HGMJGH savitiilenpunainen ;?C20"HGMJIL tummanharmaa ;?C20"HGMJFK tupapunainen ;?C20"HGMJHE Sisältää kattosillan 3 m, 5 kpl kiinnikkeitä sekä 5 kpl lovettuja tiiliä. Lumiaitapaketti Evo musta ;?C20"HHDJEJ ruskea ;?C20"HHDIEK savitiilenpunainen ;?C20"HHDIGE tummanharmaa ;?C20"HHDIDD tupapunainen ;?C20"HHDIFH Sisältää 20 cm korkean ja 3 m pitkän lumiaidan, 5 kpl kiinnikkeitä sekä 5 kpl lovettuja tiiliä. 33

34 Lisätarvikkeet EVO numero Nippukoko kpl kuvaus Lumiestepaketti Evo musta ;?C20"HGMJJI ruskea ;?C20"HGMJLM savitiilenpunainen ;?C20"HHDJDM tummanharmaa ;?C20"HGMJKF Sisältää 2 kpl 3 m lumiesteputkia, 5 kpl kiinnikkeitä sekä 5 kpl lovettuja tiiliä. tupapunainen ;?C20"HGMJMJ Tikasaskelmapaketti Evo musta ;?C20"HHDJKL ruskea ;?C20"HHDJMF savitiilenpunainen ;?C20"HHDKEI tummanharmaa ;?C20"HHDJLI Ruodepaksuus mm. Menekki 1 kpl/per tiilirivi. Sisältää myös 2 kpl lovettuja tiiliä. tupapunainen ;?C20"HHDKDL Seinätikaspaketti 3,3 m musta ;?C20"DIKHIJ ruskea ;?C20"HHDMGK savitiilenpunainen ;?C20"HHDMIE tummanharmaa ;?C20"DMEFMD tupapunainen ;?C20"HHDMHH valkoinen ;?C20"DIKHKD Paketti sisältää tikasrungon 3,3 m ja asennussarjan 1 m seinäjaloilla,lisäksi tarvitaan yläkaaren liitossarja. 34

35 Lisätarvikkeet EVO numero Nippukoko kpl kuvaus Seinätikaspaketti 4,2 m musta ;?C20"DIKHLK ruskea ;?C20"HHDIMG savitiilenpunainen ;?C20"HHDMFD tummanharmaa ;?C20"DMEFLG tupapunainen ;?C20"HHDMDJ Paketti sisältää tikasrungon 4,2 m ja asennussarjan 1 m seinäjaloilla,lisäksi tarvitaan yläkaaren liitossarja. valkoinen ;?C20"DIKIDD Seinätikaspaketti 5,4 m musta ;?C20"GJKEDH ruskea ;?C20"HHEFGE savitiilenpunainen ;?C20"HHEFII tummanharmaa ;?C20"GJGEKI tupapunainen ;?C20"HHEFHL Paketti sisältää 2 x 2,7 m tikasrungon, asennus- ja lisäasennussarjan1 m seinäjaloilla, lisäksi tarvitaan yläkaaren liitossarja. valkoinen ;?C20"GJJGLE Turvatikaspaketti 3,3 m musta ;?C20"DIKIHL ruskea ;?C20"HHDMJL savitiilenpunainen ;?C20"HHDMLF tummanharmaa ;?C20"DJJJEL tupapunainen ;?C20"HHDMKI valkoinen ;?C20"DIKIJF Sisältää tikasrungon 3,3 m ja turvatikkaan asennussarjan. 35

36 numero Nippukoko kpl Turvatikkaan sivutankosarja Musta musta =B<82"EJKDLG ruskea =B<82"EJKDKJ savitiilenpunainen =B<82"EJKDMD tummanharmaa =B<82"EJKDIF tupapunainen =B<82"EJKDJM Turvakiskopaketti 3 m Turvakiskon vaunu RST Lisätarvikkeet EVO valkoinen =B<82"EJKDFE musta =B<82"GEDDJM ruskea =B<82"GEDDIF savitiilenpunainen =B<82"GEDDKJ tummanharmaa =B<82"GEDDGL tupapunainen =B<82"GEDDHI =B<82"GEFDDE kuvaus Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Turvakiskon vaunu. Ruostumaton teräs. Yläkaaren liitos tiilikattoon musta ;?C20"HHDKFF turvakiskon vaunu rst ;?C20"HHDKHJ savitiilenpunainen ;?C20"HHDKJD tummanharmaa ;?C20"HHDKGM tupapunainen ;?C20"HHDKIG Kiinnittää yläkaaren tukevasti tiilikattoon. Sisältää myös 2 kpl lovettuja tiiliä. 36

37 Betonikattotiilet Ormax Protector+ Ormax Protector+ Ormax Protector+ betonitiilikatossa yhdistyvät kaunis, perinteinen ulkonäkö ja pitkä elinkaari. Kotimaisen läpivärjätyn Ormax Protector+ -kattotiilen rauhallinen aaltomainen muoto sopii suomalaiseen luontoon ja perinteiseen arkkitehtuuriimmme niin uudis- kuin korjausrakentamiseen. Ainutlaatuinen Protector+ -pinnoite hylkii tehokkaasti likaa sekä kasvillisuutta. Lämpöä heijastava pinta takaa lisäksi miellyttävän sisäilman myös kesän helteillä. Ormax Protector + betonitiilkaton pinnoite suojaa UV-säteilyltä, jolloin väri pysyy pitkään haalistumatta. Saatavana viisi upeaa värisävyä numero Nippukoko Lavakoko kuvaus LAPETIILI PUOLITIILI musta ;?C20"GLLJDH ruskea ;?C20"GLJGMJ savitiilenpunainen ;?C20"GLJGJI tummanharmaa ;?C20"HDJGDL tupapunainen ;?C20"GLJGKF musta ;?C20"GLLJIM ruskea ;?C20"GLLJHF savitiilenpunainen ;?C20"GLLJEE tummanharmaa ;?C20"HDJGEI tupapunainen ;?C20"GLLJFL Leveys 330 mm. Pituus 420 mm. Hyötyleveys 298 mm. Minimimyyntierä 1/2 lavaa. Lavan paino n Menekki n. 9,5 /m². Ruodejako mm. Leveys 180 mm. Pituus 420 mm. Käytetään sisäja ulkotaitteissa. Menekki n. joka kolmas tiilirivi. 37

38 numero Betonikattotiilet Ormax Protector+ Nippukoko Lavakoko kuvaus PÄÄTYREUNATIILI musta ;?C20"GLLKDG ruskea ;?C20"GLLJMK savitiilenpunainen ;?C20"GLLJJJ tummanharmaa ;?C20"HDJHDK tupapunainen ;?C20"GLLJKG Leveys 140 mm. Pituus 420 mm. Myydään yksittäin. Päätyreunatiileen on saatavana ruostumaton kattotiilenvärinen kiinnitysruuvi. Menekki sama kuin tiilirivien määrä, noin 3 /m. HARJATIILI musta ;?C20"GLLGKJ ruskea ;?C20"GLLGJM savitiilenpunainen ;?C20"GLLGGL tummanharmaa ;?C20"HDJGFF tupapunainen ;?C20"GLLGHI Leveys 260 mm. Pituus 420 mm. Lavan paino n Myydään yksittäin. Menekki 3 /m. HARJATIILEN ALOITUS musta ;?C20"GLLKIL ruskea ;?C20"GLLKHE savitiilenpunainen ;?C20"GLLKED tummanharmaa ;?C20"HDJGME tupapunainen ;?C20"GLLKFK Käytetään harjan aloituksissa. 38

39 numero Betonikattotiilet Ormax Protector+ Nippukoko Lavakoko kuvaus HARJATIILEN LOPETUS musta ;?C20"GLKKFD ruskea ;?C20"GLLIFM savitiilenpunainen ;?C20"GLKFEL tummanharmaa ;?C20"HDJGLH tupapunainen ;?C20"GLKKDJ Käytetään harjan lopetuksissa. Y-HARJATIILI musta ;?C20"GLKFDE ruskea ;?C20"GLLIEF savitiilenpunainen ;?C20"GLKEKE tummanharmaa ;?C20"HDJGKK tupapunainen ;?C20"GLKELL Käytetään aumakatossa harjan ja ulkotaitteiden liitoskohdassa. ULKOTAITTEEN ALOITUSHARJATIILI musta ;?C20"GLKEJH ruskea ;?C20"GLLIDI savitiilenpunainen ;?C20"GLKEGG tummanharmaa ;?C20"HDJGJD tupapunainen ;?C20"GLKEHD Käytetään ulkotaitteen aloituksissa. 39

40 Betonikattotiilet Ormax Ormax Ormax on Suomen suosituin kattotiiili. Klassisen kaksoisaaltoprofiilinsa vuoksi kotimainen Ormax sopii suomalaisiin taloihin. Läpivärjätylle ja kahteen kertaan pintamaalatulle Ormax-kattotiilelle myönnetään 30 vuoden takuu. Valittavana on seitsemän luonnonläheistä värisävyä. numero Nippukoko Lavakoko kuvaus LAPETIILI PUOLITIILI antiikki ;?C20"HDKKDE harmaa ;?C20"DEHJJH tummanharmaa ;?C20"HHEEMH musta ;?C20"HHEKDI ruskea ;?C20"HHEKEF savitiilenpunainen ;?C20"HHEKFM tupapunainen ;?C20"HHEKGJ harmaa ;?C20"DEKKKE musta ;?C20"HGHJHJ ruskea ;?C20"HGHJJD savitiilenpunainen ;?C20"HGHJIG tummanharmaa ;?C20"HHEJDJ tupapunainen ;?C20"HGHJFF Leveys 330 mm. Pituus 420 mm. Hyötyleveys 298 mm. Minimimyyntierä 1/2 lavaa. Lavan paino n Menekki n. 9,5 /m². Ruodejako mm. Leveys 180 mm. Pituus 420 mm. Käytetään sisäja ulkotaitteissa. Menekki n. joka kolmas tiilirivi. 40

41 numero Betonikattotiilet Ormax Nippukoko Lavakoko kuvaus PÄÄTYREUNATIILI antiikki ;?C20"DFFEDF harmaa ;?C20"DEJKJK musta ;?C20"HGHLEG ruskea ;?C20"HGHLDJ savitiilenpunainen ;?C20"HGHLFD tummanharmaa ;?C20"HHEEKD tupapunainen ;?C20"HGHLIE Leveys 140 mm. Pituus 420 mm. Myydään yksittäin. Päätyreunatiileen on saatavana ruostumaton kattotiilenvärinen kiinnitysruuvi. Menekki sama kuin tiilirivien määrä, noin 3 /m. HARJATIILI antiikki ;?C20"HHEELK harmaa ;?C20"DEJDIK musta ;?C20"HGLELK ruskea ;?C20"HHDFDG savitiilenpunainen ;?C20"HHDFED tummanharmaa ;?C20"HGLEMH tupapunainen ;?C20"HHDFFK Leveys 260 mm. Pituus 420 mm. Lavan paino n Myydään yksittäin. Menekki 3 /m. 41

42 numero Betonikattotiilet Ormax Nippukoko Lavakoko kuvaus HARJATIILEN ALOITUS HARJATIILEN LOPETUS antiikki ;?C20"DFFGFH harmaa ;?C20"DGEGEM musta ;?C20"HHDFGH ruskea ;?C20"HHDFIL savitiilenpunainen ;?C20"HHDFJI tummanharmaa ;?C20"HHDFHE tupapunainen ;?C20"HHDFKF antiikki ;?C20"DFFGMG harmaa ;?C20"DGEGKE musta ;?C20"HHDFLM ruskea ;?C20"HHDGDF savitiilenpunainen ;?C20"HHDGEM tummanharmaa ;?C20"HHDFMJ tupapunainen ;?C20"HHDGFJ Käytetään harjan aloituksissa. Käytetään harjan lopetuksissa. 42

43 numero Betonikattotiilet Ormax Nippukoko Lavakoko kuvaus Y-HARJATIILI antiikki ;?C20"DFFHJE harmaa ;?C20"DJGGGH tummanharmaa ;?C20"HFHFHE musta ;?C20"HEEJMF ruskea ;?C20"HGHEJI savitiilenpunainen ;?C20"HEGKMI tupapunainen ;?C20"HEGKKE Käytetään aumakatossa harjan ja ulkotaitteiden liitoskohdassa. ULKOTAITTEEN ALOITUSHARJATIILI antiikki ;?C20"DFFFDE harmaa ;?C20"DJGGED musta ;?C20"HEGHLE ruskea ;?C20"HGHKKJ savitiilenpunainen ;?C20"HEGILD tummanharmaa ;?C20"HFHFGH tupapunainen ;?C20"HEGIJJ Käytetään ulkotaitteen aloituksissa. 43

44 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus KIINNIKKEET Harjatiilen kiinnike Ormax musta ;?C20"DLEKIL Alumiinia. 50 kpl/pussi. Menekki 1 kpl / harjatiili. savitiilenpunainen ;?C20"DLEKMJ Reunatiiliruuvi Ormax Lapetiilen kiinnike Easy clip 32x100 mm tummanharmaa ;?C20"DIJJMI musta ;?C20"DIJKEL ruskea ;?C20"DIJKDE savitiilenpunainen ;?C20"DIJJKE tupapunainen ;?C20"DIJJLL ;?C20"HFHEMK Ruostumattomasta teräksestä valmistettu ruuvireunatiilien kiinnittämiseen, maalattu kantaosa. 100 kpl/ ltk. Menekki 2 kpl / reunatiili. Koko 5x60 mm. Ruostumaton lapetiilen klipsikiinnike. Kiinnitetään lapetiilen sivuvesilukkouraan ja alla olevaan tiiliruoteeseen. Korkeus 32 mm, pituus 100 mm. 500 kpl/ltk. Menekki 1 ltk/250 m². Lapetiilen kiinnike Easy clip 48x48 mm ;?C20"HFHEKG Ruostumaton lapetiilen klipsikiinnike. Kiinnitetään lapetiilen sivuvesilukkouraan ja alla olevaan tiiliruoteeseen. Korkeus 48 mm, pituus 48 mm. 500 kpl/ltk. Menekki 1 ltk/250 m². Lapetiilen kiinnike Easy clip 50x70 mm ;?C20"HFGLDD Ruostumaton lapetiilen klipsikiinnike. Kiinnitetään lapetiilen sivuvesilukkouraan ja alla olevaan tiiliruoteeseen. Korkeus 50 mm, pituus 70 mm. 250 kpl/ltk. Menekki 1 ltk/125m². Lapetiilen kiinnike Minster 125 kpl ;?C20"EHHFJF Lapetiilinaula 3,1 x 75 Ormax 200 kpl ;?C20"HGEGHL Ruostumatonta terästä oleva lapetiilen kiinnike. 125 kpl/ltk. Menekki n. 1/3 lapetiilien määrästä. Ruostumaton kampanaula. 200 kpl/ltk. Menekki 1 ltk/100 m². Koko 3,1x75 mm. 44

45 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus LÄPIVIENNIT Eristämätön sarja 110 mm Ormax musta ;A=23"KHGDFL ruskea ;A=23"KHGDHF savitiilenpunainen ;A=23"KHGDMK tummanharmaa ;A=23"KHGDKG tupapunainen ;A=23"KDEFIK Huippuimuripaketti 125 mm Ormax tummanharmaa ;?C20"DMEFIF musta ;?C20"DMEFGL ruskea ;?C20"DMEFHI savitiilenpunainen ;?C20"DMEFJM tupapunainen ;?C20"DLKIKJ Sisältää läpivientitiilen, 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Eristämätön Ormax 110 sisältää kaksi tiivistettä ja hatun. Korkeus 700 mm. Sisältää läpivientitiilen. Sisäputki Ø125 mm. Teho 80 l/s, kun vastus on 150 Pa. Erillistä huoltokytkintä ei tarvita. Kattoluukku Ormax tummanharmaa ;?C20"DIEJDK musta ;?C20"DEJIIF ruskea ;?C20"DEJILG savitiilenpunainen ;?C20"DEJIKJ tupapunainen ;?C20"DEJIJM Aukon koko 600x600 mm. Sisältää kiinnitysruuvit. Muovia. 45

46 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus Läpivientitiili Ormax tummanharmaa ;A=23"KHGEKF musta ;?C20"DDFJHK ruskea ;?C20"DDFJGD savitiilenpunainen ;A=23"KHGEMJ Sisältää aluskatteen läpivientitiivisteen ja kiinnitysruuvit. tupapunainen ;?C20"DDFJEJ Radonimuripaketti Ormax musta ;?C20"HEEFED ruskea ;?C20"HEEGLL savitiilenpunainen ;?C20"HEEFFK tummanharmaa ;?C20"HEEFDG 2-nopeuksinen radonimuri. Korkeus 700 mm. Sisäputki Ø 110 mm. Sisältää läpivientitiilen. Erikoissuojattu ECO-moottori. tupapunainen ;?C20"HEEFGH Solar-läpivienti Ormax tummanharmaa ;A=23"KIJDKG musta ;?C20"GJGDEH ruskea ;?C20"GJGDFE savitiilenpunainen ;A=23"KIJDMK tupapunainen ;?C20"GJGDHI Tuuletusputkisarja 110 mm Ormax tummanharmaa ;?C20"DDFHFI musta ;?C20"DDFHHM ruskea ;?C20"DDFHGF savitiilenpunainen ;?C20"DDFHDE tupapunainen ;?C20"DDFHEL Käytetään aurinkokeräinten meno- ja paluuputkien, kaapeleiden tai muidenpienempien putkien läpivientiin katon läpi. Tilaustuote. Sisältää läpivientitiilen, eristetyn 110 mm:n putken, taipuisan letkun, kiristimen ja aluskatteen läpivientitiivisteen. Suositellaan viemärin tuuletukseen. 46

47 numero Nippukoko kpl Tuuletusputkisarja 125 mm Ormax tummanharmaa ;A=23"KHGHKM musta ;A=23"KHGHFH ruskea ;A=23"KHGHHL savitiilenpunainen ;A=23"KHGHMG tupapunainen ;A=23"KHGHLJ Tuuletusputkisarja 160 mm Ormax tummanharmaa ;A=23"KHGJKK musta ;A=23"KHGJFF ruskea ;A=23"KHGJHJ savitiilenpunainen ;A=23"KHGJME XL-läpivientitiili Ormax Lisätarvikkeet Ormax ja Ormax Protector+ tupapunainen ;A=23"KHGJLH tummanharmaa ;?C20"DEJIHI musta ;?C20"DEJIDK ruskea ;?C20"DEJIEH savitiilenpunainen ;?C20"DEJIFE tupapunainen ;?C20"DEJIGL XL-putkipaketti 160 mm Ormax tummanharmaa ;?C20"DMEFDK musta ;?C20"DMEELH ruskea ;?C20"DMEEME savitiilenpunainen ;?C20"DMEFFE tupapunainen ;?C20"DMEFEH kuvaus Sisältää läpivientitiilen, 125 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Sisältää läpivientitiilen, 160 mm:n lämpöeristetyn putken, sadehatun ja aluskatteen läpivientitiivisteen. Sisältää XL-läpivientitiivisteen ja kiinnitysruuvit.tilaustuote. Sisältää 160 mm lämpöeristetyn putken, sadehatun jaxl-läpivientitiilen. Tilaustuote. 47

48 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl XL-putkipaketti 200 mm Ormax tummanharmaa ;?C20"DMEEIG musta ;?C20"DMEEGM ruskea ;?C20"DMEEHJ savitiilenpunainen ;?C20"DMEEKK tupapunainen ;?C20"DMEEJD XL-putkipaketti 250 mm Ormax tummanharmaa ;?C20"DMEEDL musta ;?C20"DMEDLI ruskea ;?C20"DMEDMF savitiilenpunainen ;?C20"DMEEFF tupapunainen ;?C20"DMEEEI kuvaus Sisältää 200 mm lämpöeristetyn putken, sadehatun jaxl-läpivientitiilen. Tilaustuote. Sisältää 250 mm lämpöeristetyn putken, sadehatun jaxl-läpivientitiilen. Tilaustuote. Harjatuuletustiili Ormax tummanharmaa ;:>57"GGMDKI musta ;?C20"FIIDDI ruskea ?C<00"DDLKMD savitiilenpunainen ;?C20"FIHMFG tupapunainen ;:>57"GGMDMM Harjatiilituuletin on alipainetuuletin, joka korvaa yhden harjatiilen. Harjatiilituuletin koostuu Ø110 mm putkesta, sadehatusta ja harjanläpivientisuppilosta. Putken korkeus on 150 mm ja tuotteen korkeus 300 mm. 48

49 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus TIIVISTYSTUOTTEET Päätykappale muovia Ormax tummanharmaa ;?C20"DDGJGK musta ;?C20"DDGJIE ruskea ;?C20"DDGJHH savitiilenpunainen ;?C20"DDGJEG tupapunainen ;?C20"DDGJFD Käytetään harjatiilien päätyihin. Sisätaitetiiviste 5 m turpoava ;?C20"DDHGKI Tuulettuva, 35 mm asti turpoava tiivistenauha sisätaitteen tiivistämiseen. Rullan pituus 5000 mm. Sisätaitteen pohjapelti 3 m Sinkitty =B<82"JDKDDL Korvaa sisätaitteen pohjalaudoituksen. Pituus 3000 mm. Hyötypituus 2800 mm. Sisätaitepelti 2 m musta =B<82"JDEDHH ruskea =B<82"JDEDGK savitiilenpunainen =B<82"JDEDIE tummanharmaa =B<82"JDEDEG tupapunainen =B<82"JDEDFD Sisätaitteen aloituskappale musta =B<82"JDFDHE ruskea =B<82"JDFDGH savitiilenpunainen =B<82"JDFDIL tummanharmaa =B<82"JDFDED tupapunainen =B<82"JDFDFK Pituus 2000 mm. Hyötypituus 1800 mm. Leveys n. 380 mm. Sisäkourun leveys n. 280 mm. Keskitaitos 150. Räystäälle sisätaitteen aloitukseen. 49

50 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl Sisätaitteen lopetuskappale musta =B<82"JDFIHJ ruskea =B<82"JDFIGM savitiilenpunainen =B<82"JDFIIG tummanharmaa =B<82"JDFIEI tupapunainen =B<82"JDFIFF Sisätaitteen nostopelti oikea musta =B<82"JDJDHM ruskea =B<82"JDJDGF savitiilenpunainen =B<82"JDJDIJ tummanharmaa =B<82"JDJDEL tupapunainen =B<82"JDJDFI Sisätaitteen nostopelti vasen musta =B<82"JDJIHH ruskea =B<82"JDJIGK savitiilenpunainen =B<82"JDJIIE tummanharmaa =B<82"JDJIEG tupapunainen =B<82"JDJIFD kuvaus Harjalle sisätaitteen lopetukseen. Veden ohjaamiseksi sisätaitteen pohjalta,kun sisätaite alkaa keskeltä lapetta. Veden ohjaamiseksi sisätaitteen pohjalta,kun sisätaite alkaa keskeltä lapetta. 50

51 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus Rintapelti 135 ast. musta =B<82"JDGIHG ruskea =B<82"JDGIGJ savitiilenpunainen =B<82"JDGIID tummanharmaa =B<82"JDGIEF Käytetään seinän ja lappeen sivuttaisliitokseen,kun seinän ja lappeen liitoskulma on Pituus 2000 mm. Hyötypituus 1900 mm. Sivujen leveydet 205 mm ja 295 mm. tupapunainen =B<82"JDGIFM Rintapelti 90 ast. musta =B<82"JDGDHL ruskea =B<82"JDGDGE savitiilenpunainen =B<82"JDGDII tummanharmaa =B<82"JDGDEK Käytetään seinän ja lappeen liitokseen. Pituus 2000 mm. Hyötypituus 1900 mm. Sivujen leveydet 205 mm ja 295 mm. tupapunainen =B<82"JDGDFH Päätyräystäspelti 2 m musta =B<82"JDDDHK ruskea =B<82"JDDDGD savitiilenpunainen =B<82"JDDDIH tummanharmaa =B<82"JDDDEJ tupapunainen =B<82"JDDDFG Pituus 2000 mm. Hyötypituus 1900 mm. Lappeen peittävä leveys 165 mm. Pystyleveys 110 mm. 51

52 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl Harjatiiviste betonia Ormax harmaa ;?C20"DEJHGM musta ;?C20"DEJDMI ruskea ;?C20"DEJHDL savitiilenpunainen ;?C20"DEJHEI tummanharmaa ;?C20"DIHDEE tupapunainen ;?C20"DEJHFF kuvaus Harjatiilen ja kattotiilen väliin, betonia. Menekki 6,7 kpl / harjametri. Harjatiiviste muovia 900 mm Ormax musta ;?C20"DGGDFG Harjatiilen ja kattotiilen väliin, muovia. Pituus 900 mm. Menekki 2,3 kpl / harjametri. tupapunainen ;?C20"DGGDEJ Päätykappale muovia Ormax tummanharmaa ;?C20"DDGJGK musta ;?C20"DDGJIE ruskea ;?C20"DDGJHH savitiilenpunainen ;?C20"DDGJEG tupapunainen ;?C20"DDGJFD Käytetään harjatiilien päätyihin. KATTOTURVATUOTTEET Kattosiltapaketti 3 m tummanharmaa ;?C20"DIKGDF musta ;?C20"DIKGEM ruskea ;?C20"DJJIDF savitiilenpunainen ;?C20"DIKGFJ tupapunainen ;?C20"DIKGHD Sisältää kattosillan 3 m ja tarvittavat kiinnikkeet 4 kpl. 52

53 Lumiaitapaketti 3 m Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl musta ;?C20"HFFIDJ ruskea ;?C20"HFFIEG savitiilenpunainen ;?C20"HFFIFD tummanharmaa ;?C20"HFFIHH tupapunainen ;?C20"HFFIGK Lumiestepaketti 1-putk. 3 m tummanharmaa ;?C20"DIKGIK musta ;?C20"DIKGJH ruskea ;?C20"DILLDH savitiilenpunainen ;?C20"DIKGKE tupapunainen ;?C20"DIKGMI Lumiestepaketti 2-putk. 3 m tummanharmaa ;?C20"DILLFL musta ;?C20"DILLGI ruskea ;?C20"DILLEE savitiilenpunainen ;?C20"DILLHF tupapunainen ;?C20"DILLJJ kuvaus Sisältää 20 cm korkean ja 3 m pitkän lumiaidan sekä tarvittavat kiinnikkeet 4 kpl. Sisältää lumiesteputken 3 m ja tarvittavat kiinnikkeet 4 kpl. Sisältää 2 kpl 3 m lumiesteputkia ja tarvittavat kiinnikkeet 4 kpl. 53

54 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus Tikasaskelma Ormax musta ;?C20"HDLJLI ruskea ;?C20"HEDMHK savitiilenpunainen ;?C20"HDLJJE tummanharmaa ;?C20"HDLJKL Ruodepaksuus mm. Menekki 1 kpl/per tiilirivi. tupapunainen ;?C20"HEDJGG Seinätikaspaketti 3,3 m musta ;?C20"DIKHIJ ruskea ;?C20"HHDMGK savitiilenpunainen ;?C20"HHDMIE tummanharmaa ;?C20"DMEFMD tupapunainen ;?C20"HHDMHH Paketti sisältää tikasrungon 3,3 m ja asennussarjan 1 m seinäjaloilla,lisäksi tarvitaan yläkaaren liitossarja. valkoinen ;?C20"DIKHKD Seinätikaspaketti 4,2 m musta ;?C20"DIKHLK ruskea ;?C20"HHDIMG savitiilenpunainen ;?C20"HHDMFD tummanharmaa ;?C20"DMEFLG tupapunainen ;?C20"HHDMDJ valkoinen ;?C20"DIKIDD Paketti sisältää tikasrungon 4,2 m ja asennussarjan 1 m seinäjaloilla,lisäksi tarvitaan yläkaaren liitossarja. 54

55 Seinätikaspaketti 5,4 m Turvatikaspaketti 3,3 m Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl musta ;?C20"GJKEDH ruskea ;?C20"HHEFGE savitiilenpunainen ;?C20"HHEFII tummanharmaa ;?C20"GJGEKI tupapunainen ;?C20"HHEFHL valkoinen ;?C20"GJJGLE musta ;?C20"DIKIHL ruskea ;?C20"HHDMJL savitiilenpunainen ;?C20"HHDMLF tummanharmaa ;?C20"DJJJEL tupapunainen ;?C20"HHDMKI valkoinen ;?C20"DIKIJF Turvatikkaan sivutankosarja musta =B<82"EJKDLG ruskea =B<82"EJKDKJ savitiilenpunainen =B<82"EJKDMD tummanharmaa =B<82"EJKDIF tupapunainen =B<82"EJKDJM valkoinen =B<82"EJKDFE kuvaus Paketti sisältää 2 x 2,7 m tikasrungon, asennus- ja lisäasennussarjan 1 m seinäjaloilla, lisäksi tarvitaan yläkaaren liitossarja. Sisältää tikasrungon 3,3 m ja turvatikkaan asennussarjan. Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. 55

56 Lisätarvikkeet Ormax ja Ormax Protector+ numero Nippukoko kpl kuvaus Turvakiskopaketti 3 m musta =B<82"GEDDJM ruskea =B<82"GEDDIF savitiilenpunainen =B<82"GEDDKJ tummanharmaa =B<82"GEDDGL tupapunainen =B<82"GEDDHI Käytetään tarvittaessa hätäpoistumisteiden yhteydessä. Sisältää 2 kpl 1,5 m tankoja + 4 kpl seinäjalkoja ja kiinnitysruuvit. Turvakiskon vaunu RST =B<82"GEFDDE Turvakiskon vaunu. Ruostumaton teräs. Yläkaaren liitos tiilikattoon tummanharmaa =B<82"EEIDFF musta =B<82"EEIDIG ruskea =B<82"EEIDHJ savitiilenpunainen =B<82"EEIDJD tupapunainen =B<82"EEIDGM Kiinnittää yläkaaren tukevasti tiilikattoon. LISÄTARVIKKEET Valotiili Ormax ;?C20"DEKKLL Materiaali hyvin läpinäkyvää akryylimuovia,jonka valonläpäisevyys noin 92%. Korvaa yhden lapetiilen. Tilaustuote. 56

57 BMI Tehopesu Pesuaineet BMI Tehopesu on tehokas katonpuhdistaja. Se soveltuu käytettäväksi koko katon käsittelyyn, tai vaihtoehtoisesti sillä voi käsitellä paikallisesti paljon kasvillisuutta keränneitä tai likaisia kohtia kuten savupiipun tai liesituulettimen poistoputken ympäristöä. Tehopesu irrottaa tehokkaasti myös lehtipuista irtoavaa tahmeaa lehtimahlaa. Tehopesu levitetään matalapaineruiskulla alueittain märälle kattopinnalle ja huuhdellaan pois. Pesutulosta tehostetaan harjaamalla.katto voidaan käsitellä Tehopesu -käsittelyn jälkeen BMI Siisti katolla tai vaihtoehtoisesti pinnoittaa tai maalata. BMI Tehopesu ei kuluta kattotiilen pintaa ja se soveltuu lisäksi myös useimmille katemateriaaleille, kuten bitumikate, pelti ja mineriitti. BMI Siisti katto BMI Siisti katto puhdistaa ja antaa katolle pitkäaikaisen suojan kasvillisuutta vastaan. Siisti Katto on myös helppokäyttöinen vain levitys ja huuhtelua ei tarvita.siisti Katto levitetään kuivalle kattopinnalle matalapaineruiskulla eikä se vaadi erillistä poishuuhtelua. Käsittelyn jälkeen katto puhdistuu itsestään kasvillisuudesta seuraavien viikkojen aikana ja on suojattu kasvillisuutta vastaan vuosiksi eteenpäin. Soveltuu lisäksi myös useimmille katemateriaaleille, kuten bitumikate, pelti ja mineriitti. Kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus BMI Tehopesu l 5, ;?C20"HFHEFL BMI Siisti katto l 5, ;?C20"HFHEHF 57

58 Sadevesijärjestelmä Sadetar Teräksinen 2. kourun pääte kouru 1. kourun kannattimet kuvaus Sadetar-sadevesijärjestelmä on tarkoitettu rakennuksen ulkopuoliseen vedenpoistoon. Sadetar on valmistettu sinkitystä ja molemmin puolin muovipinnoitetusta teräsohutlevystä. Tekniset tiedot Materiaali: Valmistettu sinkitystä ja High Build Polyester -pinnoitetusta 0,6 mm vahvuisesta teräsohutlevystä. Kouru: leveys 125 mm, pituus 4 m. Syöksy: halkaisija 90 mm, pituus 3 m. 5. väliputki katkaistaan 1m:n syöksyputkesta suppilo 7. syöksyn mutka kourujen liitoskappale 6. kourun ulkokulma kourun sisäkulma Syöksyputken mitoitus: katteen maksimivaakapinta-ala 80 m²/syöksy. syöksyputki 8. syöksyn kiinnike numerot kuvassa viittaavat asennusohjeen vaiheisiin ulosheittäjä Sadetar- kannattimen valintataulukko Otsalauta suorassa kulmassa kattopintaan nähden Kattokaltevuus 0º Kattokaltevuus 1:8 (7º) Kattokaltevuus 1:4 (14º) Kattokaltevuus 1:3 (18º) Kattokaltevuus 1:2,5 (22º) Kattokaltevuus 1:2 (27º) Kattokaltevuus (1:1,3) 38º Kattokaltevuus jyrkempi kuin 38º Säädettävä kannatin Säädettävä kannatin Säädettävä kannatin Säädettävä kannatin Säädettävä kannatin Säädettävä kannatin Säädettävä kannatin Suora 160 mm kannatin taivutettuna Otsalauta pystysuorassa Suora 70 mm kannatin tai säädettävä kourunkannatin Ei otsalautaa Suora 160 mm kannatin taivutettuna kohteeseen sopivaksi 58

59 SADETAR numero Rullan/ tuotteen koko / lava tai ltk kuvaus Sadetar on laadukas puolipyöreä sadevesijärjestelmä. Kaikki osat ovat kuumasinkittyjä ja molemmin puolin High Build Polyester-pinnoitettuja. Osat ovat pinnaltaan sileitä ja kourun kannattimet ovat kourun ulkopuolella, joten puhtaanapito on helppoa. Kestää kovia sääolosuhteita. Soveltuu uudis- ja saneerauskohteisiin. Sadetar kouru Sadevesijärjestelmä Sadetar Teräksinen musta (RAL 9011) 4 m 4,5 5,3<1B7:"DDEEHH valkoinen (RAL 9002) 4 m 4,5 5,3<1B7:"DDEFHG tummanruskea (RAL 6022) 4 m 4,5 5,3<1B7:"DDEJHM tummanharmaa (RAL 7011) 4 m 4,5 5,3<1B7:"DDEIHD musta m 6,7 3,3<1B7:"DDEEJL valkoinen m 6,7 3,3<1B7:"DDEFJK tummanruskea m 6,7 3,3<1B7:"DDEJJG tummanharmaa m 6,7 3,3<1B7:"DDEIJH Sadetar kourujen liitoskappale musta ,2 25,3<1B7:"DDJEDE valkoinen ,2 25,3<1B7:"DDJFDD tummanruskea ,2 25,3<1B7:"DDJJDJ tummanharmaa ,2 25,3<1B7:"DDJIDK Sadetar kourun pääte Combi musta ,1 25,3<1B7:"DDKEDL valkoinen ,1 25,3<1B7:"DDKFDK tummanruskea ,1 25,3<1B7:"DDKJDG tummanharmaa ,1 25,3<1B7:"DDKIDH Laskentaohje: Sivuräystään pituus/kourun pituus. Sisämitta 125 mm Ulkomitta 145 mm Tiivis liitos ilman lisäkappaleita. Asennetaan kourujen liitoskohtaan. Laskentaohje: 1 kpl/ kourujen liitos, 2 kpl/kourunkulma. Asennetaan kourun päähän. Sopii kourun molempiin päihin. 59

60 numero Rullan/ tuotteen koko / lava tai ltk Sadetar kourun kannatin 70 mm musta ,3 80,3<1B7:"DDLEEF valkoinen ,3 80,3<1B7:"DDLFEE tummanruskea ,3 80,3<1B7:"DDLJEK tummanharmaa ,3 80,3<1B7:"DDLIEL Sadetar kourun kannatin 160 mm musta ,4 70,3<1B7:"DEDEEI valkoinen ,4 70,3<1B7:"DEDFEH tummanruskea ,4 70,3<1B7:"DDMJEH Sadetar säädettävä kourun kannatin 0-38 Sadevesijärjestelmä Sadetar Teräksinen tummanharmaa ,4 70,3<1B7:"DDMIEI musta ,3 40,3<1B7:"DMIEDI valkoinen ,3 40,3<1B7:"DMIFDH tummanruskea ,3 40,3<1B7:"DMIJDD tummanharmaa ,3 40,3<1B7:"DMIIDE kuvaus Kannattimien määrä (kpl) = sivuräystään pituus m / kannatinjako (esim 0,9 m) x 1,1. Kannattimien maksimietäisyys toisiinsa on mm (keskeltä keskelle). Max mm välein. Soveltuu asennukseen eri kattokaltevuuksille. 60

61 numero Rullan/ tuotteen koko / lava tai ltk Sadetar kourun sisäkulma 90 musta ,7 5,3<1B7:"DDFEDG valkoinen ,7 5,3<1B7:"DDFFDF tummanruskea ,7 5,3<1B7:"DDFJDL tummanharmaa ,7 5,3<1B7:"DDFIDM Sadetar kourun ulkokulma 90 musta ,7 5,3<1B7:"DDGEDD valkoinen ,7 5,3<1B7:"DDGFDM tummanruskea ,7 5,3<1B7:"DDGJDI tummanharmaa ,7 5,3<1B7:"DDGIDJ Sadetar kourun sisäkulma 45 musta ,0 5,3<1B7:"DDFEED valkoinen ,0 5,3<1B7:"DDFFEM tummanruskea ,0 5,3<1B7:"DDFJEI tummanharmaa ,0 5,3<1B7:"DDFIEJ Sadetar kourun ulkokulma 45 musta ,0 5,3<1B7:"DDGEEK valkoinen ,0 5,3<1B7:"DDGFEJ tummanruskea ,0 5,3<1B7:"DDGJEF Sadetar suppilo Sadevesijärjestelmä Sadetar Teräksinen tummanharmaa ,0 5,3<1B7:"DDGIEG musta ,4 25,3<1B7:"DEJEEK valkoinen ,4 25,3<1B7:"DEJEFH tummanruskea ,4 25,3<1B7:"DEJEJF tummanharmaa ,4 25,3<1B7:"DEJEII kuvaus Huom. Tarvitaan 2 kpl liitoskappaleita per kulmakappale. Ohjaa veden kourusta syöksyputkeen. 1 kpl / alastulo. 61

62 Harmaalla taustalla merkityt tilaustuotteita. Sadetar pyöreä suppilo numero Sadevesijärjestelmä Sadetar Teräksinen Rullan/ tuotteen koko / lava tai ltk musta ,8 10,3<1B7:"DFJDEK valkoinen ,8 10,3<1B7:"DFJDFH tummanharmaa ,8 10,3<1B7:"DFJDII kuvaus Sopii katoille, joissa on jalkaränni. Sadetar syöksyputki 3 m musta m 4,0 2,3<1B7:"DEIEGH valkoinen m 4,0 2,3<1B7:"DEIFGG tummanruskea m 4,0 2,3<1B7:"DEIJGM tummanharmaa m 4,0 2,3<1B7:"DEIIGD Sadetar syöksyputki (jatkos) 1 m musta m 1,3 2,3<1B7:"DEIEED valkoinen m 1,3 2,3<1B7:"DEIFEM tummanruskea m 1,3 2,3<1B7:"DEIJEI tumman-harmaa m 1,3 2,3<1B7:"DEIIEJ Sadetar syöksyn kiinnike musta ,1 50,3<1B7:"DFDEDK valkoinen ,1 50,3<1B7:"DFDFDJ tummanruskea ,1 50,3<1B7:"DFDJDF Sadetar ulosheittäjä tummanharmaa ,1 50,3<1B7:"DFDIDG musta ,4 10,3<1B7:"DEMEEL valkoinen ,4 10,3<1B7:"DEMEFI tummanruskea ,4 10,3<1B7:"DEMEJG tummanharmaa ,4 10,3<1B7:"DEMEIJ 1 kpl / alastulo kun räystäskorkeus n. 3 m. ø 90 mm, pituus 3,0 m. Lyhyisiin syöksyihin, jatkoksiin, väliputkeksi. ø 90 mm, pituus 1,0 m. Normaalisti 2 kpl / alastulo kun räystäskorkeus n. 3 m. 1kpl/alastulo ellei alastuloa yhdistetä suoraan sadevesikaivoon. 62

63 Harmaalla taustalla merkityt tilaustuotteita. numero Rullan/ tuotteen koko / lava tai ltk Sadetar käännettävä ulosheittäjä musta ,7 15,3<1B7:"DEMGEJ valkoinen ,7 15,3<1B7:"DEMGFG tummanruskea ,7 15,3<1B7:"DEMGJE tummanharmaa ,7 15,3<1B7:"DEMGIH Sadetar syöksyn mutka 70 astetta musta ,4 20,3<1B7:"DGDEDJ valkoinen ,4 20,3<1B7:"DGDFDI tummanruskea ,4 20,3<1B7:"DGDJDE Sadetar syöksyn haara Sadevesijärjestelmä Sadetar Teräksinen tummanharmaa ,4 20,3<1B7:"DGDIDF musta ,8 4,3<1B7:"DEHEDJ valkoinen ,8 4,3<1B7:"DEHFDI tummanruskea ,8 4,3<1B7:"DEHJDE tummanharmaa ,8 4,3<1B7:"DEHIDF kuvaus Mahdollistaa veden keräämisen astiaan. 2 kpl / alastulo. Yhdistää kaksi alastuloa yhdeksi. 63

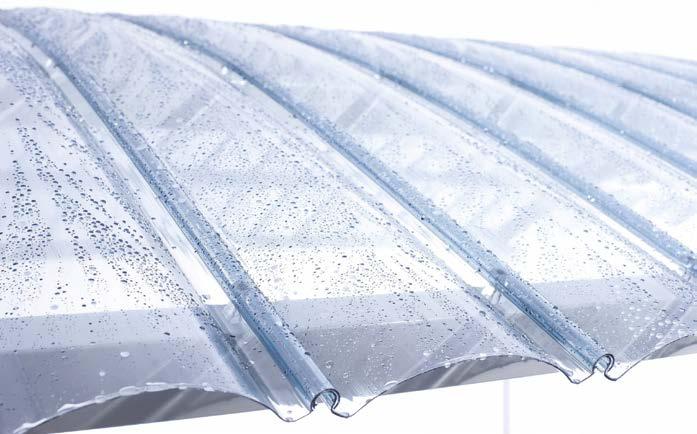

64 Valokatteet Tiivisteet seinäliitoksiin, pituus 1 m (ala- ja yläpuolinen ruodetiiviste sekä sivutiiviste) Sivu- ja päätypelti seinäliitoksiin, hyötypituus 0,9 m Sivukiinnike jokaisen ruoteen molempiin päihin Esim. levyn pituus 4 m (4 / 0,6 +1) x 2 = 16 kpl eli 2 pussia Ruodejako max. k600 mm, koko min. 45 x 45 mm Levyn hyötyleveys 200 mm Ylitys ruoteelta max. 50 mm yläja alaräystäällä Levyjen kappalemäärä = katettavan alan leveys (m) / 0,2 Esim. leveys 4 m / 0,2 = 20 levyä Levyn pituus = katteen pituus, huomioi tarvittava ylitys alaräystäällä. Kiinnikkeiden menekki n. 10 kpl/m 2, jokaiseen ruoteeseen ja jokaiseen putkisaumaan. Kiinnitykseen suositellaan piiloon jäävää muovikiinnikettä, joka asennetaan ruoteen päälle. Muovikiinnike soveltuu sekä puu- että metalliruoteille, ja on ainoa suositeltava kiinnike kaareviin katoksiin sekä pitkille levyille. Vaihtoehtona puuruoteisiin on altapäin kiinnitettävä etumuovikiinnike. 64

65 Harmaalla taustalla merkityt tilaustuotteita. FASTLOCK UNI numero Rullan/ tuotteen koko / lava tai ltk kuvaus Fastlock Uni -valokatteen putkisaumojen ansiosta kiinnityksessä ei tehdä läpireikiä, joten kate on tiivis. Materiaali on UVsuojattua polykarbonaattia ja säilyttää kirkkautensa vuosia pitempään kuin perinteiset valokatteet. Soveltuu koti-, mökki- ja liikerakentamiseen, myös kaareviin katoksiin. Varastopituuksien lisäksi levyjä voidaan toimittaa määrämittaisena, mutta niitä voi lyhentää itsekin. Takuu 10 v. Levyjen hyötyleveys on 200 mm ja profiilikorkeus 26 mm. Minimikaltevuus 1:40 (25 mm/m). Fastlock Uni Valokatteet kirkas ,22 x 3 m 6 *7:B61?"DFMJJG kirkas ,22 x 3.5 m 6 *7:B61?"DFMJKD kirkas ,22 x 4 m 6 *7:B61?"DFMJLK kirkas ,22 x 5 m 6 *7:B61?"DFMKDD kirkas ,22 x 6 m 6 *7:B61?"DFMKEK Valonläpäisy n. 72 % Fastlock Uni - erikoispituus kirkas ,22 x X m Toimitusaika noin 4 viikkoa. FASTLOCK-TARVIKKEET Muovikiinnike, n. 10 kpl / m² Pakkaus sisältää sapluunan ja ruuvit kpl/pss 16 pss *7:B61?"DFLIGJ Puu- ja metalliruoteeseen, pitkille levyille sekä kaareviin katoksiin. Menekki: n. 10 kpl/ m². Asennetaan ruoteen yläpintaan. Etumuovikiinnike, n. 10 kpl / m² Pakkaus sis. ruuvit kpl/pss 16 pss/ ltk *7:B61?"DDIHMD Sivukiinnike Pakkaus sis. naulat kpl/pss 75 pss *7:B61?"DFLGJM Puuruoteeseen. Menekki: n. 10 kpl/m². Asennetaan alhaaltapäin, kiinnitys ruoteen sivuun. Etumuovikkeen sijaan suositellaan muovikiinnikettä mikäli levyt ovat pitkiä tai katto on kaareva. Ruoteen päätyyn. Menekki: n. 1 kpl/60 cm. Yläpuolinen ruodetiiviste m 50 kpl/ltk *7:B61?"DFLHLF Tiiviste seinäliitoksiin ja harjalle. Asennetaan valokatteen päälle. Alapuolinen ruodetiiviste m 100 kpl/ltk*7:b61?"dflhki Tiiviste seinäliitoksiin ja harjalle. Asennetaan ruoteen päälle ennen valokatteen asennusta. 65

66 numero Valokatteet Rullan/ tuotteen koko / lava tai ltk kuvaus Profiloitu sivutiiviste m 50 kpl/ltk *7:B61?"DFLJFL Tiiviste sivuseinäliitoksiin. Asennetaan reunimmaisen putkisauman päälle. 1,0m Sivu- ja päätypelti m 25 *7:B61?"DFLGLG Alumiinia. Käsittelemätön. Hyötypituus 0,9 m. Mm. seinäliitoksiin Harjapelti Mukana 3 kpl ruuveja ja muoviprikat ,25 m *7:B61?"DFLHJL Muovipinnoitettua vaalean harmaata teräsohutlevyä. Hyötypituus 1,15 m

67 Loivat katot Käänny ammattilaisen puoleen loivien kattojen toteutuksessa Suosittelemme loivien bitumikattojen asennukseen ammattilaisasennusta (kattotulityökortti). Katso lisää ja ota yhteyttä Icopal Katto Oy urakointi- ja huoltopalveluihin tai Icopalin yhteistyökumppanibitumiurakoitsijoihin. Lisätietoa loivista katoista löydät Kattoliiton Toimivat Katot kirjasta, jonka voi tilata tai ladata osoitteesta Yläpohjan höyrynsulkutuotteen valinta Ristikko- tai puuyläpohjat joissa tuuletustila Betoniyläpohjat joissa puurakenteinen katto ja tuuletustila Betoniyläpohjat joissa rajallinen tuuletus (esim. uravilla, tuulettuva räystäsrakenne ja alipainetuulettimet) Kantavat profiiliyläpohjat joissa rajallinen tuuletus (esim. uravilla, tuulettuva räystäsrakenne ja alipainetuulettimet) Suuri käytön aiheuttama ilmankosteus Esimerkiksi uimahallit, laitoskeittiöt, teollisuuden kosteusrasitetut tilat, maatalouden tuotantolaitokset, eläinsuojat Normaali käytön aiheuttama ilmankosteus Esimerkiksi asuinrakennukset, toimisto- ja liikerakennukset, ravintolat, päiväkodit, sairaalat Pieni käytön aiheuttama ilmankosteus Esimerkiksi vapaa-ajan asunnot, varastot, puolilämpimät tai kylmillään olevat rakennukset Reflex V-TEK Reflex V-TEK 0,2 mm PE -kalvo Polar VB Polar VB Polar VB AluWillaTherm, Polar VB Polar VB Polar VB AluWillaTherm, Polar VB Polar VB Polar VB LOIVATKATOT Kattokaltevuudet Käyttöluokat VE20-40 minimi 1:40 ja 1:20 VE80 ja VE80 R minimi 1:80 Kattokaltevuus suhdelukuna Kaltevuus asteissa Kaltevuus prosentteina % cm/m 1:20 2,9 5,0 5,0 1:40 1,4 2,5 2,5 1:50 1,15 2,0 2,0 1:60 0,95 1,7 1,7 1:80 0,72 1,3 1,3 Ammattilaisasennus Bitumikermien käyttö- ja tuoteluokat Oikea Icopal-bitumikermi jokaiseen tuoteluokkaan Kattorakenteet jaotellaan loiville katoille käyttötarkoituksen ja katon kaltevuuden mukaan kolmeen eri kaltevuuteen: VE20, VE40 ja VE80. Nämä kuvaavat vesikaton minimikaltevuutta, eli esim. VE40 minimikaltevuus on 1:40. Kussakin käyttöluokassa on suositeltavaa välttää minimikaltevuuden käyttöä kermiyhdistelmää valittaessa. Katerakenteet kaltevuuksien mukaan Icopal-bitumikermit tuoteluokittain TL1 Katerakenne VE20-40 VE80 VE80R TL3 + TL2 TL2 + TL2 X X TL2 + TL1 X X X X TL2 + TL2 + TL2 X X X TL2 + TL2 + TL1 X X X TL1 MonoPolar-R MonoPolar-T TL2 Polar Polar hits. VentiPolar TarraPolar DeckPolar PintaPolar PintaPolar hits. Graviflex PolarTop Noxite TL3 Light VentiLight TarraLight Light hitsattava lajien merkintä lajit ilmaistaan kirjaimista ja numeroista yhdistetyllä lajitunnuksella, esimerkiksi K-MS 170/4000, jonka merkitys on seuraava: KIRJAIMET ilmaisevat tuotteen pääryhmän ja tukikerroksen seuraavasti: E eristyskermi M eristyskermi, jonka tukikerroksena on kudos tai suuren repäisy- ja puhkaisulujuuden omaava tukikerros P pintakermi T paineentasauskermi K tuotteen valmistukseen on käytetty kumibitumia L tukikerroksena lasikuitutukikerros S tukikerroksena polyesteritukikerros Y yksikerroskatteena käytettävä kermi ENSIMMÄINEN LUKU ilmaisee tukikerroksen neliömassan, g/m². TOINEN LUKU ilmaisee valmiin tuotteen neliömassan, g/m². 67

68 Loivat katot Höyrynsulut ja teipit numero Rullan/ tuotteen koko / lava tai ltk kuvaus HÖYRYNSULUT Alumiinieristyskermi (Alu-Villatherm K) BHA x 7,5 m )0<89<;"DDGDGJ Alumiinilaminoitu, raitahitsattava, bituminen höyrynsulkukermi. LOIVATKATOT Polar VB reunahitsattava BH 1 VALMISTETTU SUOMESSA x 10 m ;@;93"FGEDEK Reunahitsattava bituminen höyrynsulkukermi. Tuotteen reunassa on 100 mm leveä hitsattava kalvo. Asennettaessa päädyt limitetään 150 mm matkalta. Polar VB hitsattava BH 1 VALMISTETTU SUOMESSA x 10 m ;@;93"FGEEEJ Hitsattava bituminen höyrynsulkukermi. Reflex V-TEK sininen/valkoinen x 80 m 38,5 16 *7:B60<"DILIHJ 5-kerroksinen alumiini/ muovipohjainen höyrynsulku esim. loiville katoille. Saatavilla tilauksesta myös itseliimautuvana. Universal FT teippi sininen/valkoinen mm x 22,8 m 51 mm x 22,8 m 1 12,3C1A3B"DEGDHJ 1 24,3C1A3B"DEGDFF Vanhenemisenkestävä vesitiivis teippi joka soveltuu mm. muovipohjaisten höyrynsulkujen, tuulensuojien, diffuusioavoimien aluskatteiden ja teline- ja suojapeitteiden tiivistykseen. Halkaistu suojapaperitausta. Kestää sääaltistusta 6 kk ja tarttuu myös kylmissä olosuhteissa. Kiinnikkeet loiville katoille tulevat tuotevalikoimiimme vuoden 2019 aikana. Kysy tarjous 68

69 Loivat katot Bitumikatot Aluskermit numero Rullan/ tuotteen koko / lava tai ltk kuvaus VALMISTETTU ALUSKERMIT SUOMESSA Tuotteen nimen perässä oleva TL tarkoittaa bitumikatteiden tuoteluokkaa ja BH höyrynsulkujen tuoteluokkaa. TarraPolar TL 2 / BH 1 (K-MS 170/3000) Polar TL 2 / BH 1 (K-MS 170/3000) Polar hits. TL 2 / BH 1 (K-MS 170/4000) x 10 m ;@;93"GDGKEH x 10 m ;@;93"GDGFEM x 10 m ;@;93"GDGJEI Monikerroskatteiden liimareunainen aluskermi sekä höyrynsulkukermi. Monikerroskatteiden liimattava aluskermi sekä höyrynsulkukermi. Monikerroskatteiden hitsattava aluskermi sekä höyrynsulkukermi. LOIVATKATOT VentiPolar TL 2 / BH 1 (K-TMS 170/3250) x 10 m 32, ;@;93"GDGIEJ Monikerroskatteiden raitahitsattava paineentasauskermi sekä höyrynsulkukermi. DeckPolar TL 2 / BH 1 (K-MS 180/4600) x 8 m ;@;93"GDLJED Hitsattava aluskermi pihakansiin ja perusmuureihin. Erinomainen tartunta alapinnassa olevan paksun bitumikerroksen vuoksi. Light TL 3 / BH 3 (K-MS 120/2200) x 10 m ;@;93"FGDDED Monikerroskatteiden liimattava aluskermi sekä höyrynsulkukermi. VentiLight TL 3 / BH 3 (K-TMS 120/2800) x 9 m ;@;93"FGDFEL Light hitsattava TL 3 / BH3/ AKK x 7,5 m ;@;93"FGDGEH TarraLight TL 3 / BH 3 (K-MS 120/2200) x 10 m ;@;93"FGDEEM Monikerroskatteiden hitsattava paineentasauskermi sekä höyrynsulkukermi. Monikerroskatteiden hitsattava aluskermi ja höyrynsulkukermi. Monikerroskatteiden liimareunainen aluskermi uudella mustalla kitkapinnalla. Kitkapinta parantaa työturvallisuutta varsinkin jyrkillä katoilla. VALMISTETTU LAIPPAPOLAR SUOMESSA LaippaPolar KUUMENNETTAVAT LIIMAUSBITUMIT Stelox puhallettu bitumi 95/35 Vedagum EBH kumibitumi (KB 100/50) x 8 m 31, ;@;93"GDDFEL ;@;93"IHMEML Lasikuiturunkoinen, molemmin puolin hitsattava helposti muotoiltava vedeneristyskermi läpivientien- ja kaivon laippojen tiivistämiseen ja liittämiseen. Molemmin puolin hitsattava erikoiskermi esimerkiksi läpivientilaippojen ja kaivojen liittämiseen. Kuumennettavia liimausbitumeja käytetään bitumikermien kiinnittämiseen. Menekki kauttaaltaan kiinnityksessä on n. 1,5 /m² sekä piste- ja saumakiinnityksessä n. 0,5 /m². Käyttölämpötila C. Liimausbitumi vaativiin kohteisiin kuten piha- ja siltakansiin. Käyttölämpötila C. Käyttölämpötilan seurantaan tarvitaan termostaattiohjattu lämmityspata sekä esim. infrapunalämpömittari Bitumin lämpötila ei saa ylittää 210 C. 69

70 Loivat katot Harmaalla taustalla merkityt tilaustuotteita. Bitumikatot Pintakermit numero Rullan/ tuotteen koko / lava tai ltk kuvaus VALMISTETTU PINTAKERMIT SUOMESSA MonoPolar-T, TL 1 (K-YS 225/5500) hiilenharmaa LOIVATKATOT MonoPolar-R, TL 1 (K-TYS 225/5250) musta antrasiitti hiilenharmaa x 7 m 38, ;@;93"FFDIEJ Hitsattava pintakermi. Saatavana tilauksesta myös muissa väreissä x 7 m '64;@1C"GFFEKE musta antrasiitti x 7 m Raitahitsattava pintakermi +4;@;93"FFDHEK (paineentasauskermi). Saatavana tilauksesta myös muissa väreissä x 7 m ;@;93"FFEJEF PintaPolar, TL 2 (K-PS 170/4000) hiilenharmaa x 10 m ;@;93"GDMHEM Liimattava monikerroskatteiden pintakermi. PintaPolar hits. TL 2 (K-PS 170/5000) hiilenharmaa x 8 m ;@;93"GDMIGF musta antrasiitti harmaa graniitti x 8 m ;@;93"GEDKEF x 8 m ;@;93"GEDJEG valkoinen x 8 m ;@;93"GDMLEI metsänvihreä x 8 m ;@;93"GEDDEM Kauttaaltaan hitsattava monikerroskatteiden pintakermi. tiilenpunainen x 8 m ;@;93"GDMMEH luonnonruskea x 8 m ;@;93"GEDEEL PintaPolar FireSmart TL 2 (K-PS 170/4375) hiilenharmaa x 8 m ;@;93"GDGDEE Itseliimautuva kumibitumikermi esim. parvekkeille. 70

71 Loivat katot Harmaalla taustalla merkityt tilaustuotteita. Bitumikatot Pintakermit numero Rullan/ tuotteen koko / lava tai ltk kuvaus ECO ACTIV -PINTAKERMIT PolarTop Noxite hits. TL 2 (K-PS 170/5000) VALMISTETTU SUOMESSA Graviflex, juurisuojattu pintakermi, hits. TL2 (K-PS 180/5000) vaaleanharmaa x 8 m ;@;93"GDMGED x 5 m ;@;93"FGLLHM Hitsattava monikerroskatteiden pintakermi ilmaa puhdistavalla Noxite sirotteella. Suomessa valmistettu. Viherkatteen kumibitumipintakermi. LOIVATKATOT METALLIC Alumiinipintainen pintakermi, hits x 6 m ;@;93"FGLLDE Huom Alumiinipintaista pintakermiä saatavilla RST-pintainen pintakermi, hits x 8 m ;@;93"FGLLFI tilauksesta myös muissa väreissä. Ilmaa puhdistavaa Noxite-katetta Suomessa jo yli neliötä Tiesitkö, että Tampere-talon katto puhdistaa ilmaa? Niin tekevät myös Ouluhallin, kaareva katto sekä Helsingin yliopiston pääkirjaston katto Kaisaniemessä näissä kaikissa on kattomateriaalina Icopalin kehittämä ilmasta typenoksideja neutraloiva bitumikermi Noxite. Suomeen asennetut neliötä Noxite-katetta pystyy puhdistamaan ilmasta yli 1000 henkilöauton tuottaman määrän typenoksideja vuodessa. Noxite löytyy monen tutun rakennuksen katolta. 71

72 Loivat katot PVC-katteet MONARPLAN FM Monarplan FM PVC-kate on kehitetty nykyaikaiseen vedeneristykseen vesikatoille uudis- ja saneerauskohteisiin. Käytetään yksikerroskatteena. Tilauksesta saatavana myös vaaleanharmaana. numero Rullan/ tuotteen koko / lava tai ltk kuvaus LOIVATKATOT Monarplan FM EM 1,2 mm 1,06 x 20 m Monarplan FM EM 1,2 mm 1,50 x 20 m tumman harmaa, kuvioitu vaalean harmaa tumman harmaa, kuvioitu ,2 mm 1,06 x 20 m 1,2 mm 1,06 x 20 m 1,2 mm 1,50 x 20 m Paksuus 1,2 mm. EM= kitkakuvioitu pinta. vaalean harmaa ,2 mm 1,50 x 20 m Monarplan FM EM 1,5 mm 1,06 x 15 m Monarplan FM EM 1,5 mm 1,06 x 20 m tumman harmaa, kuvioitu vaalean harmaa ,5 mm 1,06 x 15 m 1,5 mm 1,06 x 15 m Paksuus 1,5 mm. EM= kitkakuvioitu pinta. Monarplan D 1,5 mm 1,40x15 m (vahvikkeeton sileä) tumman harmaa vaalean harmaa ,5 mm 1,40 x 15 m 1,5 mm 1,40 x 15 m Yksityiskohtien tekoon ilman tukikerrosta. Monarplan Walkway 1,06 x 15 m tumman harmaa ,06 x 15 m Kulkuväylien vahvistamiseen. Karheapintainen. Monarplan ulkokulma tumman harmaa vaalean harmaa Valmis kappale ulkokulmien tekoon. Monarplan sisäkulma tumman harmaa vaalean harmaa Valmis kappale sisäkulmien tekoon. Monarplan putkiläpivienti mm tumman harmaa mm 160 mm vaalean harmaa tumman harmaa vaalean harmaa tumman harmaa Viimeistelyosa läpivientien tekoon. vaalean harmaa Monarplan metallinen kiinnityslista ,0 m 100 PVC-katteen mekaaniseen kiinnittämiseen. PVC-tasku FM = alustaan mekaanisesti kiinnitettävä EM = kitkakuvioitu pinta ,5 cm x 20 m 50 Käytetään metallisen kiinnityslistan kanssa ylösnostojen mekaaniseen kiinnittämiseen. 72

73 Viherkatot Jyrkät viherkatot VIHERKATON PERUSTA Icopal Green -viherkattojen tuotevalikoimaan kuuluu viherkaton perustan tuotteet: vedeneristeet, juurisuojaus ja salaojitus. Uutuutena valikoimassa on lisäksi erityisesti kevytrakenteisille viherkatoille suunnitellut viherkaton räystäspellit, joiden avulla saadaan toteutettua vesitiivis ja tyylikäs räystäsrakenne. Vedeneristys valitaan kohteen mukaan. Esimerkiksi Graviflex juurisuojattu hitsattava pintakermi + TarraPolar aluskermi soveltuvat loivillekin, jopa 1:60 viherkatoille, ammattilaisen asentamana. Kaltevuudeltaan 1:6 ja jyrkemmille viherkatoille soveltuu vedeneristykseksi myös omatoimirakentajan ratkaisu: TopSafe Pro tai LiimaUltra-tiivissaumakate + Fonda Green -järjestelmä. Tällöin Fonda Green toimii juurisuojakerroksena. FONDA GREEN JYRKILLE VIHERKATOILLE Fonda Green on salaojalevy jyrkille viherkatoille. Levyt asennetaan vaakasuuntaisesti ja kiinnitetään yläreunoistaan Fonda tulpilla ja ruuveilla. Kaikki kiinnikkeet jäävät limityksen alle piiloon. Kaikki limitykset tiivistetään Icopal butyylimassalla. Huomioitava limityksistä tuleva hukka: Levyt limittyvät pituussuunnassa min. 250 mm ja päätysaumoissa min. 500 mm. Jos katon kaltevuus on loivempi kuin 1:2,5 pitkittäissaumojen tulee limittyä min. 350 mm ja päätysaumojen min. 850 mm. Viherkatto jyrkille katoille ns. turvekatto Minimikaltevuus 1:6 Myös tee se itse-rakentajalle Rakenne Kasvualusta ja kasvillisuus Fonda Green -salaojalevy ja juurisuoja jyrkille viherkatoille, kiinnitys Fonda-tulpilla ja Icopal butyylimassalla Vedeneristys esim. TopSafe Pro tai LiimaUltra VIHERKATOT numero Rullan/ tuotteen koko / lava tai ltk kuvaus Fonda Green ,08 x 10 m (20,8 m²) 11 20,0<5@7="MHHDGH Salaojalevy jyrkille viherkatoille. Fonda tulpat Icopal butyylimassa kpl/pss 0,1 10 pss,0<5@7:"dedhjj ,3 l 0,4 12 tb,0<5@7="kkkmlh Tulpat Fonda Green -levyn kiinnittämiseen. Levyn kiinnitetään yläreunasta: n. 9 kpl/jm. Huom. Lisäksi tarvitaan ruuveja, esim. säänkestävä matalakantaruuvi 4,2 mm x pituus 38 mm. Saumamassa Fonda Green -levyn saumakohtiin, yksityiskohtiin ja harjakaistan kiinnityskohtien tiivistämiseen. Pursotus patruunapuristimella. N. 3 jm saumaa/ tuubi. 73

74 Viherkatot Loivat viherkatot VIHERKATOT Kevyt viherkatto Minimikaltevuus 1:60 Kevytrakenteinen, soveltuu usein myös saneerauskohteisiin Rakenne Kasvualusta ja kasvillisuus tai esim. vedenpitomatto ja maksaruohomatto Fonda GreenXtra -salaojalevy ja vesivarasto loiville viherkatoille Vedeneristys Polar aluskermit + Graviflex juurisuojattu pintakermi numero Rullan/ tuotteen koko Viherkatto käännetyllä rakenteella Minimikaltevuus 1:60 Suositellaan pihakansiin ja uudiskohteisiin Ei rajoita kasvivalintaa vaan mahdollistaa esimerkiksi kattopuutarhan toteutuksen oleskelutiloineen Rakenne Kasvillisuus Kasvualusta (kerrospaksuus kasvillisuuden mukaan) Fonda GreenXtra -salaojalevy ja vesivarasto loiville viherkatoille Lämmöneristys XPS Fonda Geoplex 10 -salaojalevy Vedeneristys Polar aluskermit + Graviflex juurisuojattu pintakermi / lava tai ltk Graviflex, juurisuojattu pintakermi, hits. TL x 5 m rll +4;@;93"FGLLHM kuvaus Viherkatteen juurisuojattu kumibitumipintakermi. Aluskermit ks. s Fonda GreenXtra Fonda Geoplex x 5 m 10,3 9 rll,0c0:0c"hmjeef x 15 m 27 6 rll,0<5@7:"ddjdmh Salaojalevy ja vesivarasto loiville viherkatoille (1:10...1:60). Nystyrälevyyn on valmiiksi kiinnitetty suodatinkangas. Salaojalevy pihakansiin ja viherkatoille (käännetyt rakenteet). Huom Rullan halkaisija on noin 50 cm. VIHERKATON TARVIKKEET Viherkaton räystäspelti ,5 m +4;@;93"GJIDMI Ruostumattomasta teräksestä valmistettu laipallinen räystäspelti viherkatoille. Korotusosa on varustettu vedenpoistorei'illä.kiinnitysruuvit mukana pakkauksessa. Hyötypituus 2,485 m. Viherkaton räystäskoukku Vaihtoehtoinen viherkaton räystäsratkaisu perinteisellä ulkonäöllä. Tarkoitettu jyrkille viherkatoille. Alaräystäälle asennettavan räystäslankun (esim. 50x150 mm kestopuu) kiinnittämiseen. Polyesterijauhemaalattu. Leveys 30 mm, pituus 280 mm, korkeus 120 mm (väkäsen päältä 88 mm). Lisäksi tarvitaan kuumasinkittyjä puuruuveja räystäskoukun kiinnittämiseksi alustaan (koko 8,0 x 60 mm, 2 kpl/koukku) ja Kumibitumiliimaa kiinnityksen tiivistämiseen. Räystäslankku suojataan Fonda Green-kaistalla. Viherkaton räystäskoukku ,4 25 kpl,0<5@7:"dedjke 74

75 Nestemäiset vedeneristeet Icopal Vedeneristemassat on tuoteperhe monipuolisia nestemäisenä levitettäviä ulkokäyttöön tarkoitettuja vedeneristetuotteita. Massoilla voidaan nopeasti ja luotettavasti vedeneristää pinnat ja monimutkaiset muodot. Vedeneristemassat muodostavat saumattoman, yhtenäisen pinnan. Niiden avulla on helppo vedeneristää myös hankalat yksityiskohdat, kuten putkien läpiviennit, kattoikkunat, kynnykset, parvekkeet ja terassit. Profi-Dicht Faserfix Enduroflex QuickSeal Suositeltu käyttökohde Läpiviennit Vaativat yksityiskohdat Läpiviennit Erittäin vaativat yksityiskohdat Täyttäminen Laajat pinnat Vaativat yksityiskohdat Läpiviennit Vaativat yksityiskohdat Paikkaus Kovettumisaika kalvo/täysin Sateenkestävä: n. 30 min. +20 C Täysin: n. 12 h +20 C Sateenkesätävä: n.30 min. +20 C Täysin: n. 12 h +20 C Kalvo: 2-4 h +20 C Täysin: 48 h +20 C Sateenkestävä: 2-4 h +20 C Täysin: 48 h +20 C Käyttölämpötila Ympäristön lämpötila: -5 C +50 C Ympäristön lämpötila: 0 C +45 C Ympäristön lämpötila: 0 C +45 C Ympäristön lämpötila: 0 C C Menekkiarvio n. 3 /m 2 alustasta riippuen n. 3 /m 2 alustasta riippuen n. 2 /m 2 alustasta riippuen n. 3 /m 2 alustasta riippuen Käyttötapa 2 Komponenttinen 2 Komponenttinen 1 Komponenttinen 1 Komponenttinen Massan väri Harmaa Harmaa Harmaa Musta Erityisominaisuudet Nopea Kulutuksen kestävä Alhainen käyttölämpötila Soveltuvat pinnat Kivi, metallit, bitumikermi Primer: betoni ja puu Komponentit Perusmassa, johon katalyytti sekoitetaan Katalyyttia tarvitaan 4-6 pss / 10 Ei tarvitse vahvikekangasta Kivi, metallit, bitumikermi Primer: betoni ja puu Perusmassa, johon katalyytti sekoitetaan Katalyyttia tarvitaan 2-3 pss / 5 Myrkytön ja hajuton Helposti levittyvä Vähäinen hukka Sietää vettä heti Paloturvallinen M1-sisäilmaluokittelu Kivi, betoni, puu, metallit, lasi, bitumikermi Primer: PVC, kumit Perusmassa 6 / 22,5 Myrkytön ja hajuton Pysyy pystypinnoilla Paloturvallinen Kivi, betoni, puu, metallit, bitumikermi Perusmassa 4 NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET Profi-Dicht primer Katalyyttia tarvitaan 3 pss / 5 Profi-Dicht primer Katalyyttia tarvitaan 3 pss / 5 Primer 4 Vahvikekangas Vahvikekangas 0,26 x 50 m, 1,05 x 50 m Katalyytti (kovetin) 100 g/pss Vahvikekangas 0,3 x 15 m, 0,3 x 92 m, 1,0 x 30 m myydään pakkauksessa, joka sisältää 0,3 x 6 m vahvikekankaan, siveltimen ja työohjeen Katalyytti (kovetin) 100 g/pss Puhdistusaine 5 L Puhdistusaine 5 L Työkalupakkaus sis. 3 sankoa, telanvarren, 10 telan päätä, 3 sivellintä ja sakset Tuotteet suositellaan varastoitavaksi kuivassa ja viileässä tilassa. reagoimattomat tuotteet eivät saa jäätyä. Tarkennetut ohjeet, tuoteselosteet ja käyttöturvatiedotteet löydät nettisivuiltamme osoitteesta 75

76 Nestemäiset vedeneristeet QUICKSEAL kuvaus: Käyttövalmis tiivistysmassa. Pakkauksessa mukana vahvikekangas ja sivellin levitykseen. Käyttötarkoitus: QuickSeal -massaa käytetään läpivientien ja yksityiskohtien tiivistämiseen katoilla. soveltuu myös erilaisiin korjauksiin. Ominaisuudet: Levityksen ja kuivumisen aikana QuickSeal ei siedä vesisadetta. Pintakuiva 2-4 h, täysin kuiva 48 h (20 C ). Menekki 3 /m². Käyttölämpötila C. Piipun tiivistyksessä astia/piippu. Käyttöohje: Katon tulee olla puhdas ja kuiva. Käsiteltävä alue rajataan teipillä. Massa levitetään kahdessa kerroksessa, joiden välissä käytetään vahvikekangasta. Voidaan päällystää sirotteella tai kermillä. Astiakoko: 4 / 2,5 l + kangas 0,3 x 6 m. Varastointi: Säilytettävä kuivassa ja viileässä. ei saa jäätyä. : Musta Kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus QuickSeal ,5 l 4,2 *7:B61?"DKJIDJ NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET ENDUROFLEX kuvaus: Käyttövalmis tiivistemassa. M1 sisäilmaluokiteltu. Käyttötarkoitus: Enduroflex-massaa käytetään läpivientien ja yksityiskohtien tiivistämiseen katoilla. soveltuu myös laajemmille pinnoille. Ominaisuudet: Enduroflex sietää kosteutta levittämisen aikana. Pintakuiva 2-4 h, täysin kuiva 48 h (20 C). Massan menekki: 2,0 /m². Käyttölämpötila C. Pohjusteen menekki: 0,1-0, 3 /m 2. Käyttöohje: Katon tulee olla puhdas. Käsiteltävä alue rajataan teipillä. Massa levitetään kahdessa kerroksessa, joiden välissä käytetään Sealoflex-vahvikekangasta. Astiakoko: 6 / 4 l tai 22,5 / 15 l. Varastointi: Säilytettävä kuivassa ja viileässä. ei saa jäätyä. : Harmaa Kuva numero Rullan/ tuotteen koko Enduroflex Vedeneristemassa /4 l Enduroflex EP1 Pohjuste ,5 /15 l / lava tai ltk kuvaus Käyttövalmis vedeneristemassa /4 l Pohjustusaine SEALOFLEX -VAHVIKEKANGAS, KEVYT Sealoflex -vahvikekangas, kevyt ,3 x 91 m 0,3 x 15 m 1,0 x 30 m Vahvike paikkaukseen, jyrkkiin taitoksiin ym. 76

77 Nestemäiset vedeneristeet PROFI-DICHT -VEDENERISTE Profi-Dicht on nestemäinen, kaksikomponenttinen, lujitekankaalla vahvistettu saumaton vedeneriste. Se soveltuu mm. läpivientien, elementtien kannattajien ja erilaisten vaativien yksityiskohtien vedeneristysten varmistamiseen esimerkiksi vesikatoilla ja pihakansissa. Yhteensopiva useimpien materiaalien kanssa. Huom. Tarkoitettu vain ammattikäyttöön. Suojalasien ja -käsineiden käyttö välttämätöntä. kuvaus: Kaksikomponenttinen tiivistemassa Käyttötarkoitus: Profi-Dicht -massaa käytetään läpivientien ja yksityiskohtien tiivistämiseen katoilla. soveltuu myös laajemmille pinnoille. Ominaisuudet: Nopeasti kovettuva massa toimii hyvin myös alhaisissa lämpötiloissa. Pintakuiva 30 min, täysin kuiva 12 h (20 C). Käyttölämpötila C. Massan menekki: 3,0 /m². Pohjusteen menekki: 0,5-1 /m 2. Käyttöohje: Katon tulee olla puhdas. Käsiteltävä alue rajataan teipillä. Massa levitetään kahdessa kerroksessa, joiden välissä käytetään Profi-Dicht-vahvikekangasta. Astiakoko: 10 Varastointi: Säilytettävä kuivassa ja viileässä. : Harmaa Paloluokka: III luokan palavat nesteet. Profi-Dicht tiivistemassa Kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus Perusmassa, johon katalyytti sekoitetaan. Katalyyttiä tarvitaan asennuslämpötilasta riippuen pss/10 astia. Profi-Dicht vahvikekangas ,26 x 50 m Profi-Dicht primer Profi-Dicht katalyytti ,05 x 50 m ,1 (100 ml) Vahvikekangas. Pohjustusaine ennen Profi- Dicht -käsittelyä. Katalyyttiä lisätään 3 pss/5 astia. Huokoisille alustoille, kuten puu- ja kivipinnoille. Kovetin, joka sekoitetaan perusmassaan ja primeriin. Menekki: 4-6 pss/10 astia tiivistemassaa asennuslämpötilasta riippuen. NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET Profi-Dicht puhdistusaine l Eristettävän pinnan puhdistukseen tai uudelleenaktivointiin. Profi-Dicht työkalupakkaus Työkalut Profi-Dichtin asennukseen. Sisältää 3 sankoa, telanvarren ja 10 telan vaihtopäätä, 3 sivellintä ja sakset. Profi-Dicht Faserfix kuitumassa komponenttinen kuitumassa erikoiskohteisiin. Kovettimena käytetään Profi-Dicht katalyyttia- 2-3 pss/5. 77

78 Liimat ja liuokset Bitumiliuos Siplast Primer Bitumilakka Kumibitumiliima Saumaliima Kattokitti Katonpesuaineet Ormax Tehopesu Ormax Siisti katto Käyttötarkoitus Pintojen pohjustus Vedeneristys Kermien liimaus Katon paikkaus Läpivientien tiivistys + + Yksityiskohtien vedeneristys + + Katon puhdistus ja hoito Pintamateriaali Bitumikermit Kivipinnat Puupinnat Muovipinnat (ei PVC) + + Teräspinnat Taulukko on suuntaa-antava. Aineen valinta tulee tehdä kohteeseen tapauskohtaisesti ja huomioiden voimassa olevat rakentamismääräykset ja -ohjeet, katemateriaalin valmistajan antamat ohjeet, olosuhteet sekä erityispiirteet. Lisätietoa saatavana asennusohjeista ja BMI Suomen teknisestä neuvonnasta. NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET ICOPAL BITUMILIUOS kuvaus: Kylmänä juokseva bitumipohjainen esisivelyaine BIL 20/85. Käyttötarkoitus: Icopal Bitumiliuosta käytetään betonipintojen ulkopuolisten kosteus- ja vedeneristysten esisivelyyn. Ei sisätiloihin. Ominaisuudet: Levityksen ja kuivumisen aikana bitumiliuos ei siedä vesisadetta. Icopal Bitumiliuoksen kuivumisaika on 2 3 tuntia +20 C. Menekki: n. 0,3 l/m² Käyttöohje: Käsiteltävän pinnan on oltava puhdas ja kuiva. Harkkopinnat tulee slammata ennen käsittelyä. Liuos voidaan levittää harjalla, telalla tai ruiskuttamalla. Mikäli Icopal Bitumiliuos on kylmästä johtuen kankeaa, voidaan sitä lämmittää varovasti vesihauteessa. Työvälineiden puhdistamiseen soveltuu mineraalitärpätti. Astiakoot: 2,5 l, 10 l ja 20 l (väri: musta). Varastointi: Varastoitava pystyasennossa ja sisätiloissa (väh. +5 C). Paloluokka: III luokan palavat nesteet. Bitumiliuos (BIL 20/85) / kuva numero Rullan/ tuotteen koko / lava tai ltk l 33 *7:B61?"DKEEKH kuvaus Bitumiliuos (BIL 20/85) l 56 *7:B61?"DKEEJK Bitumiliuos (BIL 20/85) ,5 l 6 *7:B61?"DGKMDG Liimat ja liuokset vain ulkokäyttöön. 78

79 Liimat ja liuokset ICOPAL BITUMILAKKA kuvaus: Kylmänä juokseva bitumipohjainen kosteuseriste ja katonhoitoaine BIL 80/85. Käyttötarkoitus: Soveltuu kermikattojen hoitoon sekä betonipinnoille siveltäväksi kosteuseristeeksi. Alusta esisivellään Bitumiliuoksella. Ei sisätiloihin. Ominaisuudet: Levityksen ja kuivumisen aikana bitumilakka ei siedä vesisadetta. Icopal Bitumilakan kuivumisaika on 3 4 tuntia +20 C. Menekki: n. 0,5 1,0 l/m² pinnasta riippuen. Käyttöohje: Käsiteltävän pinnan on oltava puhdas ja kuiva. Jos kysymyksessä on betonipinta, se esisivellään Icopal Bitumiliuoksella BIL20/85. Jotta kuivumisaika saadaan lyhyeksi, sivellään lakkaa hyvin ohuelti. Lakka voidaan levittää harjalla, telalla tai ruiskuttamalla. Mikäli Icopal Bitumilakka on kylmästä johtuen liian kankeaa, voidaan sitä varovasti lämmittää vesihauteessa. Työvälineiden puhdistamiseen soveltuu mineraalitärpätti. Astiakoot: 2,5 l, 10 l ja 20 l (väri: musta). Varastointi: Varastoitava pystyasennossa ja sisätiloissa (väh. +5 C). Paloluokka: III luokan palavat nesteet. Bitumilakka (BIL 80/85) / kuva numero Rullan/ tuotteen koko / lava tai ltk l 33 *7:B61?"DDHIJE kuvaus Bitumilakka (BIL 80/85) l 56 *7:B61?"DDDKHK KUMIBITUMILIUOS kuvaus: Kylmänä juokseva bitumipohjainen esisivelyaine Siplast Primer KBL 20/100. Käyttötarkoitus: Siplast Primer-liuosta käytetään betonipintojen ulkopuolisten kosteus- ja vedeneristysten esisivelyyn vaativissa käyttökohteissa. Ei sisätiloihin. Ominaisuudet: Levityksen ja kuivumisen aikana ei siedä vesisadetta. Kuivumisaika on 2 3 tuntia +20 C. Menekki: n. 0,5 l/m² Käyttöohje: Käsiteltävän pinnan on oltava puhdas ja kuiva. Harkkopinnat tulee slammata ennen käsittelyä. Liuos voidaan levittää harjalla, telalla tai ruiskuttamalla. Mikäli liuos on kylmästä johtuen kankeaa, voidaan sitä lämmittää varovasti vesihauteessa. Työvälineiden puhdistamiseen soveltuu mineraalitärpätti. Astiakoot: 25 l (väri: musta). Varastointi: Varastoitava pystyasennossa ja sisätiloissa (väh. +5 C). Paloluokka: III luokan palavat nesteet. NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET / kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus Siplast Primer kumibitumiliuos (KBL 20/100) l 24 (34A?=0"DKJJDL 79

80 Liimat ja liuokset ICOPAL KATTOKITTI kuvaus: Käyttövalmis bitumipohjainen korjausmassa. Käyttötarkoitus: Icopal Kattokittiä käytetään pelti- ja bitumikermikattojen korjauksissa, naularivien, saumojen, jatkoksien ja savupiippujen tai muiden läpivientien yhtymäkohtien sekä betonipinnoissa esiintyvien halkeamien tiivistykseen. Ominaisuudet: Levityksen aikana Kattokitti ei siedä sadetta. Kattokitin kuivumisaika on 1 3 vuorokautta +20 C riippuen kerroksen paksuudesta. Käyttöohje: Käsiteltävän pinnan on oltava puhdas ja kuiva. Kattokitti levitetään korjattavalle pinnalle lastalla. Työvälineiden puhdistamiseen soveltuu mineraalitärpätti. Astiakoot: 1 l ja 2,5 l (väri: musta). Varastointi: Varastoitava pystyasennossa sisätiloissa. Paloluokka: III luokan palavat nesteet. / kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus Kattokitti musta ,5 l 6 *7:B61?"DDDLEI Bitumikattojen korjaukseen. Naularivien, saumojen, jatkosten ja katteen läpivientien tiivistämiseen. NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET ICOPAL SAUMALIIMA kuvaus: Bitumipohjainen liima Käyttötarkoitus: Icopal Saumaliima on tarkoitettu tiivissauma-, kolmiorima- ja kattolaattojen limiliitosten liimaamiseen sekä kermi- ja peltikattojen tiivistämiseen. Liima levitetään lastalla. Kuivumisaika on noin 6 tuntia. Menekki: n. 1,0 l/m² Käyttöohje: Käsiteltävän pinnan on oltava puhdas ja kuiva. Työvälineiden puhdistamiseen soveltuu mineraalitärpätti. Astiakoko: 10 l (väri: musta). Varastointi: Varastoitava pystyasennossa sisätiloissa. Paloluokka: III luokan palavat nesteet Saumaliima / kuva numero Rullan/ tuotteen koko / lava tai ltk l *7:B61?"DDDLLH kuvaus 80

81 Liimat ja liuokset ICOPAL KUMIBITUMILIIMA kuvaus: Elastinen kumibitumiliima ja saumamassa. Käyttötarkoitus: Bitumikermien liimaamiseen. Vanhojen kermikattojen korjaukseen, tiili- ja mineriittikattojen tiivistämiseen sekä asfaltti- ja bitumipohjaisten materiaalien saumaukseen. Ominaisuudet: Kestää liikettä +/- 7,5 % ja lämpötiloja -20 C +90 C. Käyttölämpötila +0 C +50 C. Pölykuiva noin 15 min. Kuivumisaika n. 8 vrk. Maalattavissa akryylilateksilla. Menekki: Räystäskiinnityksissä noin 5 jm/tuubi Käyttöohje: Pintojen tulee olla puhtaat ja kuivat. Levitetään patruunapuristimella. Tasoitetaan veteen kastetulla lastalla. Työvälineiden puhdistamiseen soveltuu mineraalitärpätti. Varastointi: Sisätiloissa. Astiakoot: 0,3 ja 2,5 l astia. Paloluokka: III luokan palavat nesteet. : Musta Kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus Kumibitumiliima ,3 l 0,36 12 *7:B61?"DHDHKK Kumibitumiliima ,5 l 2,8 6 *7:B61?"DDFLIK NESTEMÄISET VEDENERISTEET LIIMAT JA LIUOKSET 81

82 Pihakannet ja siltakermit SALAOJALEVYT Fonda Geoplex 10 on laadukas salaojalevy, joka parantaa pihakansirakenteiden toimivuutta. Sen avulla vesi voidaan johtaa hallitusti pois rakenteista. Soveltuu pihakansiin, loiville viherkatoille ja pystysalaojitukseen Luja ja pitkäikäinen Erittäin suuri puristuslujuus Erittäin hyvä vedenjohtokapasiteetti myös rasituksen alaisena Suojaa varsinaista vedeneristystä Kestää hyvin asennuksen aikaiset rasitukset Asennus Geoplex 10 -levyä voidaan käyttää sekä vaaka- että pystysuuntaisesti asennettuna. Vaakarakenteissa levy asennetaan vedeneristeen päälle ennen lämmöneristettä, suodatinkangaspuoli ylöspäin. Pystysuuntaisesti esimerkiksi perusmuuriin asennettaessa suodatinkangaspuoli asennetaan ulospäin. Levyt voidaan asentaa 60 mm limittäin. Hyötyleveys on tällöin 1,94 m. Vaihtoehtoisesti nystyrälevyt voidaan asentaa puskuun ja taittaa ylimääräinen suodatinkangaskaista (leveys 100 mm) limityskohdan päälle. Hyötyleveys on tällöin 2 m. Fonda Geoplex 10 numero Rullan/ tuotteen koko / lava tai ltk x 15 m 27 6,0<5@7:"DDJDMH kuvaus Salaojalevy pihakansiin ja viherkatoille. Profiilinkorkeus 11 mm. Pakattu lavalle pystyasentoon. SILTAKERMIT Icopalin siltakermit ovat Liikenneviraston SILKO-hyväksyttyjä kumibitumikermejä siltojen ja pihakansien vedeneristyksiin. SiltaPolar x 10 m ;@;93"GDLDEJ Liimattava aluskermi. DeckPolar SiltaPinta x 8 m ;@;93"GDLJED Hitsattava aluskermi x 10 m 40, ;@;93"GDLFEH Liimattava pintakermi. PIHAKANSI, SILTAKERMI JA PERUSMUURITUOTTEET SiltaPinta 250 hitsattava x 8 m 39, ;@;93"GDLHEF Hitsattava pintakermi. Vedagum EBH kumibitumi (KB 100/50) Käyttölämpötilan seurantaan tarvitaan termostaattiohjattu lämmityspata sekä esim. infrapunalämpömittari Bitumin lämpötila ei saa ylittää 210 C Liimausbitumi vaativiin kohteisiin kuten piha- ja siltakansiin. Käyttölämpötila C. 82

83 Perusmuuri- ja radontuotteet OIKEAN VEDENERISTYKSEN VALINTA Perusmuurin vedeneristykseen on kaksi menetelmää, joista rakennesuunnittelija määrittelee kuhunkin kohteeseen sopivan eristyksen. Pelkkään kosteuseristykseen soveltuu muovinen perusmuurieriste (nystyrälevy) ja vaativampaan vedeneristykseen käytetään kumibitumisia kermieristeitä. Matalaperustuksissa maaperän olosuhteet määrittävät vaaditun eristyksen, kun taas kellarillisissa perustuksissa tarvitaan yleensä bitumieristys. Perusmuurilevyä voidaan yleensä käyttää kun pohjaveden pinta on jatkuvasti perustamistason alapuolella ja maaperän kuivumisominaisuudet ovat hyvät. Muussa tapauksessa tarvitaan bitumikermieristys. BITUMIKERMI PERUSMUURIERISTEENÄ: RADON/SOKKELIPOLAR Hitsattavalla kumibitumikermillä voidaan toteuttaa jatkuva vedeneristys. Koko maanpinnan alapuolelle jäävä perusmuuri käsitellään Bitumiliuoksella (BIL 20/85). Liuoksen kuivuttua kiinnitetään hitsattavat Radon/SokkeliPolar-kumibitumikermit nestekaasupolttimen lämmön avulla. Mikäli kyseessä on harkoista muurattu sokkeli, tulee se slammata ennen bitumiliuostusta ja kermien hitsaamista. Kermi hitsataan koko leveydeltään alustaan niin, että hitsauspinnan suojamuovi sulaa ja sulaa bitumia vyöryy rullan edessä. Suosittelemme hitsattaville bitumikermeille ammattilaisasennusta (kattotulityökortti). PERUSMUURIERISTYKSEN ESISIVELY numero Rullan/ tuotteen koko / lava tai ltk kuvaus BITUMILIUOS Bitumiliuos (BIL 20/85) Bitumiliuos (BIL 20/85) Bitumiliuos (BIL 20/85) ,5 l 6 *7:B61?"DGKMDG l 33 *7:B61?"DKEEKH Perusmuurin vedeneristyksen tartuntasivelyyn hit l 56 *7:B61?"DKEEJK sattavan kermin alle. Liuoksen annetaan kuivua ennen hitsausta. Harkkopinnat slammattava ennen käsittelyä. PIHAKANSI, SILTAKERMI JA PERUSMUURITUOTTEET Liimat ja liuokset vain ulkokäyttöön. 83

84 Perusmuuri- ja radontuotteet Sokkelilevyt ja tarvikkeet Perusmuurin pituus ja korkeus anturan yläpinnasta lähelle maanpintaa (5-15 cm maanpinnan alapuolelle) mitataan ja valitaan oikea levyn koko. Perusmuurilevyt limitetään minimissään 100 mm vaakasaumoissa ja 200 mm pystysaumoissa., koko ja Icopal tuotenumero Sokkelilevy PP-levy 1 x 20 m/rll 20 m² (55 030) Sokkelilevy PP-levy 2 x 20 m/rll 40 m² (55 033) Sokkelilevy PP Slim-levy 1 x 16 m/rll (55 040) Sokkelilevy PP Slim-levy 2 x 16 m/rll (55 050) Sokkelilevy peitelista 2 m (55 120) esirei itetty 20 cm:n välein 20 kpl/nippu Kiinnikevaihtoehdot Universal naulat ja tulpat 60 mm (55 106) - harkkoperustukseen kpl/ltk Universal lyöntitulpat 50 mm, muovia (55 112) - porattava betoniperustukseen 6 mm:n reikä kpl/pss Universal tulpat (55 107) - vapaavalintaisille nauloille kpl/pss Bitumiliuos BIL 20/85-2,5 L/astia (54 514) - 10 L/astia (54 515) - 20 L/astia (54 516) Radon/SokkeliPolar hitsattava kumibitumikermi TL 2-0,5 x 10 m (30 347) - sokkelin ja anturan yhtymäkohtaan Hyöty Asennetaan nystyrät seinään päin 19,8 jm/rll Asennetaan urat seinään päin 15,8 jm/rll 2 jm/kpl 40 jm/nippu Sokkelilevyn yläreunaan kiinnitys: 25 jm/ltk tai pss Peitelistan kiinnitys: naulat 20 jm/ltk tai pss Menekki n. 0,3-0,5 l/m² eli 0,5 m levyisen bitumikermin alle: n. 8 jm/2,5 L astia n. 30 jm/10 L astia n. 60 jm/20 L astia n. 9 jm/rll 1. Sokkelilevy PP tai Sokkelilevy Slim 2. Peitelista 3. Kiinnikkeet naulat (60 mm) ja tulpat harkkoperustuksiin lyöntitulppa (50 mm) betoniperustuksiin tulpat poraproppuja ja naulaimia varten 4. Radon/SokkeliPolar 5. Bitumiliuos tai kumibitumiliuos primerointi. 6. Slammaus 7. Viiste 8. Radon/SokkeliPolar tai Sokkelikaista PIHAKANSI, SILTAKERMI JA PERUSMUURITUOTTEET 84

85 Perusmuuri- ja radontuotteet Sokkelilevyt ja tarvikkeet SOKKELILEVY PP JA SLIM Sokkelilevy PP on perusmuuriin tarkoitettu nystyrälevy. Sokkelilevy PP Slim on uritettu, kestävä ja taipuisa perusmuurilevy. Molemmat perusmuurilevyt on valmistettu kestävästä polypropeenista. Perusmuurilevyjä asennettaessa tarvitset myös kiinnikkeet, peitelistaa, Radon/SokkeliPolaria ja bitumiliuosta. numero Rullan/ tuotteen koko / lava tai ltk kuvaus Sokkelilevy PP, 20 m² x 20 m 8 32 rll,0c0:0c"hmghlk Sokkelilevy PP, 40 m² x 20 m rll,0c0:0c"hmghkd Sokkelilevy PP Slim x 16 m 6,7 30 rll,0c0:0c"hmgleh x 16 m 13,4 30 rll,0c0:0c"hmglfe PERUSMUURILEVYJEN TARVIKKEET Peitelista ja kiinnikkeet sokkelilevy PP Slimin ja sokkelilevy PP:n kiinnitykseen eri alustoille. Kiinnikkeiden menekki levyn yläreunan kiinnitykseen 25 jm/ltk tai pss ja peitelistan kiinnitykseen 20 jm/ltk tai pss. Sokkelilevyn peitelista UUSI TUOTE Fonda Naulat ja tulpat, 60 mm harkkoalustalle numero Rullan/ tuotteen koko / lava tai ltk mm x 2 m 0,2 10 kpl *7:B61?"DMEMDI kuvaus Peitelista asennetaan perusmuurilevyn yläreunaan. Tiivistää ja varmistaa kiinnityksen. Reiät 20 cm välein. Hyötypituus 2 jm/kpl (40 jm/nippu) kpl/ltk 1,5 10 ltk,0<5@7:"dedhee Harkkoalustalle. Fonda tulpat Fonda Universal lyöntitulppa betoniin, 50 mm kpl/pss 0,2 10 ltk,0<5@7:"dedhjj kpl/pss 0,2 10 pss/ltk,0<5@7:"ddjimm Tulppa vapaavalintaisille kiinnikkeille. Betonialustalle. Betoniin tulee porata 6 mm:n reikä. PIHAKANSI, SILTAKERMI JA PERUSMUURITUOTTEET 85

86 Perusmuuri- ja radontuotteet Radon ja sokkelikermit Perusmuurin vedeneristys ja radonsuojaus Radonturvallisen rakentamisen tavoitteena on estää maaperän radonpitoisen ilman pääsy sisätiloihin. Radon kulkeutuu rakennuksiin ilmavirran mukana joko suoraan rakennusosien läpi tai rakennusosien liitosten tai halkeamien kautta. Radonin kulku sisäilmaan voidaan estää rakenteiden riittävällä tiivistämisellä, jolloin alapohjarakenteisiin luodaan ilmasulku. Oikeaoppinen tiivistäminen tapahtuu helposti Radon/SokkeliPolar-bitumikaistoilla ja tiivistämällä läpiviennit tiivistämiseen tarkoitetuilla massoilla, kuten Icopal Kumibitumiliimalla, sekä läpivientitiivisteillä. Bitumikaistojen jatkoskohdat tehdään aina 50 mm:n limityksillä ja limitykset liimataan tai hitsataan tiiviisti yhteen. Kuva numero Rullan/ tuotteen koko / lava tai ltk kuvaus RADON JA SOKKELIKERMIT Radon/SokkeliPolar TL 2 (K-MS 170/4000) ,5 x 10 m ;@;93"GDGHKM Hitsattava kumibitumikermi. Anturan ja sokkelin yhtymäkohtaan tai koko perusmuurin vedeneristykseen x 6 m HARSOPINTAINEN ;@;93"GDHIEG Radon/SokkeliPolar on molemmilta puolilta hitsattava bitumikermi perusmuurien ja maanvastaisten seinien vedeneristykseen. Harsopinta kermin yläpinnassa mahdollistaa lämmön-eristelevyn kiinnittämisen kermin pintaan ilman erillistä liimaa. PIHAKANSI, SILTAKERMI JA PERUSMUURITUOTTEET 86

87 Perusmuuri- ja radontuotteet Sokkelikaistat Kumibituminen kaista Katkaistaan kapillaarisen kosteuden nouseminen rakenteessa. Kuva numero Rullan koko Rullaa/ lava kuvaus SOKKELIKAISTAT Sokkelikaista 10 cm Sokkelikaista 16 cm Sokkelikaista 20 cm ,1 x 10 m ;@;93"FFKKDJ ,167 x 10 m ;@;93"FFKLDI ,2 x 10 m ;@;93"FFKLGJ Sokkelikaista 33 cm hitsattava ,33 x 8 m 13, ;@;93"FFKKHH PIHAKANSI, SILTAKERMI JA PERUSMUURITUOTTEET 87

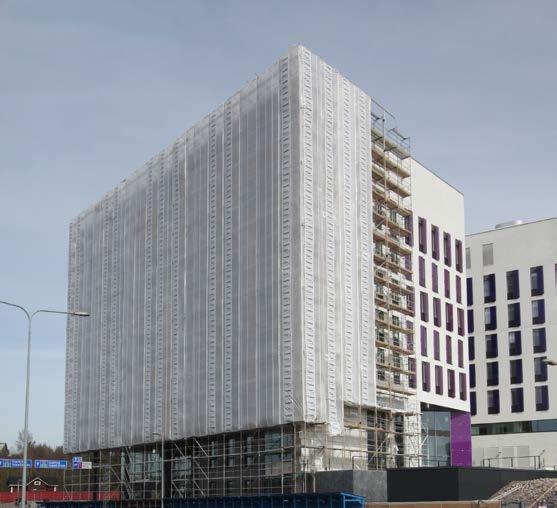

88 Teline- ja suojapeitteet MONARFLEX -TELINEPEITTEET Monarflex telinepeitteet ovat korkealaatuisia ja verkkovahvistettuja. Rakentaminen ja saneeraus sujuvat vaivatta ympäri vuoden, säällä kuin säällä. Sääsuojan käyttö ehkäisee kosteusvaurioiden syntyä. Monarflex-telinepeitteet parantavat työolosuhteita ja auttavat pysymään aikataulussa sekä mahdollistavat turvallisen ja tehokkaan työskentelyn. Kestäviä ja vesitiivitä sääsuojia. Ne valmistetaan kaksikerroksisesta UV-suojatusta polyeteenimuovikalvosta, joiden välissä on luja tukikerrosverkko. Monarflex Light ja Super Light Flamesafe -peitteisiin on laminoitu muoviset kiinnityssilmäkkeet. Monarflex Band -peitteissä puolestaan on vahvikenauhat, joissa on esilävistetyt reiät 100 mm:n välein. Monarlex Super Light Flamesafe ja ScaffBand Flamesafe ovat paloalevittämättömiä telinepeitteitä. Monarflex -peitteet voidaan asentaa markkinoiden yleisimpiin telinemalleihin, joko pysty- tai vaakasuuntaisesti. Kiinnikkeitä suositellaan asennettavaksi vähintään 1 kpl/m² olosuhteista riippuen. Peitteitä saatavana myös logopainatuksella, jopa 7-väripainatuksena. Logon leveys mm, ja logon toistuma 1100 mm sisältäen tyhjän välin. Saatavana myös Kederflex-sääsuojapeitteet keder-telinejärjestelmiin. Ota yhteyttä myyntiimme. TELINEPEITTEET 88

89 Teline- ja suojapeitteet Telinepeitteen valinta Telinepeitteen valintaan vaikuttavat käyttökohteen olosuhteet sekä tarvittava suojaamisaika. Apua valintaan saat oheisesta suuntaa-antavasta valintataulukosta. Suojaamisaika Käyttö olosuhteet Suojainen sijainti Kaupunki / teollisuusalue <3 kk 3-6 kk 6-12 kk >12 kk Band 160 Light Band 160 Light Band 160 Light Scaff Band Light ScaffBand Light Scaff Band Light ScaffBand Kederflex Kederflex Rannikkoalue Light Light Light Light Paloalevittämätön vaihtoehto Tekniset tiedot Super Light Flamesafe ScaffBand Flamesafe Super Light Flamesafe ScaffBand Flamesafe Super Light Flamesafe ScaffBand Flamesafe Super Light Flamesafe Kederflex Flamesafe Kederflex Light Scaff Band Band 160 MultiCover Pääasiallinen käyttötarkoitus Sääsuojaus Telinepeite Telinepeite Telinepeite Suojapeite Kiinnitystapa Koko Keder-kisko, silmäkkeet Useita kokovaihtoehtoja Kiinnityssilmäkkeet 2,25x36 m 2,75x30 m 3,25x36 m 4x36 m Vahvikenauha, esirei itetty 2,7x50 m 3,2x50 m Vahvikenauha, esirei itetty 2,8x50 m 3,3x50 m 4,3x50 m Kiinnityssilmäkkeet 4x30 m (kirkas) Bruttopaino 360 g/m g/m 2 kirkas 175 g/m g/m g/m 2 FS 180 g/m 2 Vetolujuus kn/m 18 kn/m > 7,5 kn/m > 13 kn/m 12 kn/m >11 kn/m Silmäkkeen/vahvikenauhan vetolujuus kedernauha >1400 N/100 mm 386 N > 700 N > 500 N > 600 N Paloalevittämätön vaihtoehto Super Light Flamesafe ScaffBand Flamesafe Pääasiallinen käyttötarkoitus Sääsuojaus Telinepeite Kiinnitystapa Kiinnityssilmäkkeet Vahvikenauha, esirei itetty Koko 3,25x36 m 4x36 m (LPS 1215) 2,8x50 m Bruttopaino kirkas 190 g/m 2 kirkas 175 g/m 2 FS 200 g/m 2 FS 180 g/m 2 Vetolujuus kn/m > 10 kn/m > 13 kn/m Silmäkkeen/vahvikenauhan vetolujuus kirkas 611 N FS >500 N > 700 N 89 TELINEPEITTEET

90 Teline- ja suojapeitteet numero Rullan/ tuotteen koko / lava tai ltk kuvaus MONARFLEX -TELINEPEITTEET Monarflex Band g/m² kirkas ,8 x 50 m *7:B60<"DKKMFM 140 m²/rll kirkas ,3 x 50 m *7:B60<"DJGEMM 165 m²/rll kirkas ,3 x 50 m *7:B60<"DLMEGK 215 m²/rll Monarflex Light Clear 165 g/m² kirkas x 36 m *7:B61?"DGMHIK 144 m²/rll kirkas ,25 x 36 m *7:B61?"DGKLKG 117 m²/rll kirkas ,75 x 30 m *7:B60<"DHMFFG 82,5 m²/rll kirkas ,25 x 36 m *7:B61?"DGMHDF 81 m²/rll Monarflex Super Light Flamesafe 185 g/m² valkoinen x 36 m *7:B60<"DHMHIF 144 m²/rll valkoinen ,25 x 36 m *7:B60<"DHMHHI 117 m²/rll Monarflex ScaffBand Flamesafe 180 g/m² valkoinen ,8 x 50 m 16 *7:B60<"DJKLDK 140 m²/rll TELINEPEITTEET 90

91 Teline- ja suojapeitteet numero Rullan/ tuotteen koko / lava tai ltk kuvaus MONARFLEX MULTICOVER -SUOJAPEITTEET MONARFLEX MULTICOVER -SUOJAPEITTEET Kestävä ja vesitiivis suojapeite, joka soveltuu erilaisiin suojauksiin työmaalla ja puutarhassa,. MultiCover valmistetaan kaksikerroksisesta polyeteenimuovikalvosta, joiden välissä on luja tukikerrosverkko. Peitteisiin on laminoitu muoviset kestävät kiinnityssilmäkkeet, jotka ovat vesitiiviitä, kunnes ne puhkaistaan. Tuotteen neliöpaino on 210 g/m². Rullassa on 3 metrin välein 2 riviä kiinnityssilmäkkeitä joten suojapeiterullasta voidaan leikata esim. 10 kpl 4x3 m peitteitä tai 5 kpl 4x6 m peitteitä. Rullassa 120 m². Monarflex MultiCover kirkas x 30 m *7:B60<"DIEFFJ SUOJAPEITTEIDEN JA TELINEPEITTEIDEN TARVIKKEET Flexitie joustava kiinnike musta/sininen kpl/pss 10 pss/ltk 24 ltk/lava*7:b60<"didfle Suositus n. 1 kpl/m² Universal FT teippi valkoinen/sininen mm x 22,8 m 51 mm x 22,8 m 1 12,3C1A3B"DEGDHJ 1 24,3C1A3B"DEGDFF Vanhenemisenkestävä vesitiivis teippi joka soveltuu mm. muovipohjaisten höyrynsulkujen, tuulensuojien, diffuusioavoimien aluskatteiden ja teline- ja suojapeitteiden tiivistykseen. Halkaistu suojapaperitausta. Kestää sääaltistusta 6 kk ja tarttuu myös kylmissä olosuhteissa. 91 TELINEPEITTEET

92 Varastointi ja käsittelyohjeet BITUMISET RULLATAVARAT Varastoitava tasaiselle ja tukevalle alustalle. Pitkäaikaista suojaamatonta ulkovarastointia tulee välttää. Lavoja päällekkäin kuljetettaessa/varastoitaessa tulee aina käyttää tasaisia ja riittävän vahvoja välilevyjä, mutta silti tulee varmistaa, etteivät rullien päät painu kasaan. Korkeintaan kaksi lavaa päällekkäin. Yksittäiset rullat varastoitava pystyasennossa. PLANO-KATTEET Varastoitava tasaiselle alustalle. Tuotteet tulee suojata suoralta auringonvalolta. Lavoja ei tule varastoida/kuljettaa päällekkäin. FASTLOCK UNI JA SADETAR SADEVESIJÄRJESTELMÄ Varastoitava tasaiselle alustalle. Varastoinnin aikana on avaamaton pakkaus suojattava suoralta auringonvalolta. LIIMAT JA LIUOKSET Varastoitava pystyasennossa sisätiloissa tuotteen etiketissä olevan ohjeen mukaisesti. ALUSKATTEET JA TELINEPEITTEET Varastoinnin aikana on avaamaton pakkaus suojattava suoralta auringonvalolta. Varastoidaan katoksen alla. PERUSMUURILEVYT JA SALAOJALEVYT Varastoitava pystyasennossa. Ei suositella pitkäaikaista ulkovarastointia. KATTOTIILET JA TARVIKKEET Tiilet puretaan tasaiselle alustalle. Tarvittaessa käytetään tukilankkuja lavojen alla. Varastoitaessa tuotteita ulkona, ne on suojattava. 92

93 93
