NK8232 Ethernet-portti yhdelle alajärjestelmälle

Transkriptio

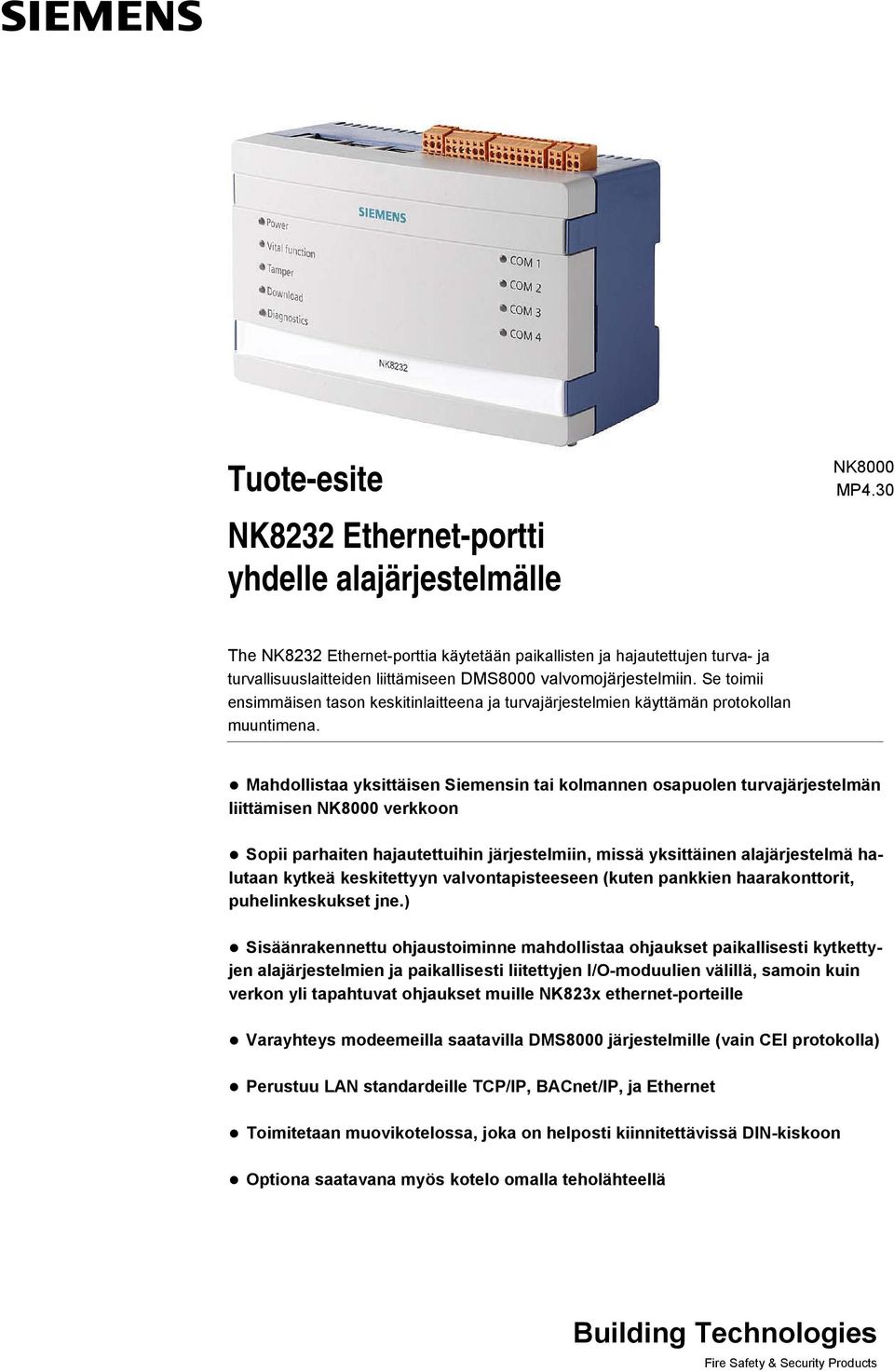

1 Tuote-esite NK8000 MP4.30 NK8232 Ethernet-portti yhdelle alajärjestelmälle The NK8232 Ethernet-porttia käytetään paikallisten ja hajautettujen turva- ja turvallisuuslaitteiden liittämiseen DMS8000 valvomojärjestelmiin. Se toimii ensimmäisen tason keskitinlaitteena ja turvajärjestelmien käyttämän protokollan muuntimena. Mahdollistaa yksittäisen Siemensin tai kolmannen osapuolen turvajärjestelmän liittämisen NK8000 verkkoon Sopii parhaiten hajautettuihin järjestelmiin, missä yksittäinen alajärjestelmä halutaan kytkeä keskitettyyn valvontapisteeseen (kuten pankkien haarakonttorit, puhelinkeskukset jne.) Sisäänrakennettu ohjaustoiminne mahdollistaa ohjaukset paikallisesti kytkettyjen alajärjestelmien ja paikallisesti liitettyjen I/O-moduulien välillä, samoin kuin verkon yli tapahtuvat ohjaukset muille NK823x ethernet-porteille Varayhteys modeemeilla saatavilla DMS8000 järjestelmille (vain CEI protokolla) Perustuu LAN standardeille TCP/IP, BACnet/IP, ja Ethernet Toimitetaan muovikotelossa, joka on helposti kiinnitettävissä DIN-kiskoon Optiona saatavana myös kotelo omalla teholähteellä

2 Edut NK8232 MP4.30 perustuu uuteen laitteistoon, joka täyttää RoHS määräykset. Kaikki ohjelmalliset toiminnot tässä ovat samoja kuin NK8225 portissa. Ainoa ero on, että NK8232 tukee vain yhtä alajärjestelmää. Uusi laitteisto antaa kuitenkin pohjan ohjelmistoparannuksiin (aikaisempaan NK822xx versioon nähden): Kaksi 10/100 Mbps Ethernet-liitäntää mahdollistaa varmennetun verkkoon ja/tai protokollan hajauttamisen kahdelle linjalle tarvittaessa 3 tulopiiriä; 1 relelähtö emokortilla USB portti Mahdollisuus tallennuskapasiteetin kasvattamiseen tuleviin ratkaisuihin Yhteensopiva NK822x porttien kanssa Huom: DF8000 I/O-moduuleja I 2 C-väylässä ei tueta vielä. CS6 Guartoa ei tueta NK823x Ethernet-porteilla Liitettävyys Seuraavat liitäntämahdollisuudet liitännöille NK8232 portilla: Samanaikainen reititys neljälle valvomolle CMSDL/IP protokollalla (ilman salausta); Sarjaliitäntä paikalliselle valvomolle (MM8000 / MK8000 / MT8001). Liitäntäesimerkki hajautetulle järjestelmälle 2

3 Liitäntä yläjärjestelmiin: CMSDL/IP Ethernet Samanaikainen liitäntä useaan valvomoon (maks. 4) Protokolla voidaan jakaa kahdelle linjalle varmennuksen toteuttamiseksi Valvomojärjestelmä varustettuna NS8210 verkkoajurilla CEI 79-5 Ethernet ja/tai PSTN Vain yksi valvomo Salaus (optio) Protokolla voidaan jakaa kahdelle linjalle varmennuksen toteuttamiseksi Huom.: CEI 79-5/IP ei voida käyttää yhdessä CMSDL protokollan kanssa Modeemin kautta tapahtuva kytkentä laajoissa järjestelmissä Valvomojärjestelmä varustettuna NS8210 verkkoajurilla CMSDL/sarjaliitäntä RS232 Paikallinen valvomo (MM8000, MK8000, MT8001) varustettuna NS8012 CDI-Net ajurilla Liitäntä alajärjestelmiin: 1 sarjaliitäntä tukemaan yhtä paloilmoituskeskusta, rikosilmoitinta, kaasuhälytyskeskusta, videota tai I/O järjestelmää Sovellusesimerkkejä DMS8000 Application & Planning Guide (A6V ). 3

4 Sisäinen rakenne Paikallinen valvomo MM NS8012 tai MK NS8012 tai MT8000 Upstream Upstream device device Upstream Valvomot device MM NS8210 MM NS8210 MM NS8210 or MM8000 ja/tai or MK8000 or MK NS8210 MK NS8210 MK NS8210 NS8210 Maks. neljä valvomoa CMSDL/IP protokollalla 3 x In 1 x Out 1 x RS232/RS485 1 x RS232 Ethernet 1 Jännitesyöttö, MPC885 CPU, Flash, RAM, RTC USB Ethernet 2 NK8232 I²C 1 RS232 alajärjestelmälle Kts. Tekniset tiedot osasta tuetut alajärjestelmät Optiona modeemi Useita numeroita tuettu (maks. 5) Tehonsyötön valvonta DF8090 I/O-moduulit 2 x DF x DF8020 NK8232 perustuu MPC885 PowerPC:n CPU-yksikköön ja koostuu seuraavista osista: Emokortista jännitesyötöllä, CPU moduulista ja liitäntöjen perusohjelmista Emokortilla: Jännitesyöttö 2 sarjaporttia (2 RS232 tai 1 RS485 ja 1 RS232) Kaksi Ethernet 10/100Base-T liitäntää Tukee optiona varmistettua yhteyttä CMSDL/IP tai CEI 79-5 protokollille Mahdollistaa CMSDL/IP protokollan jakamisen kahdelle Ethernet linjalle MPC885 PowerPC CPU moduuli: 64MB RAM 32MB Flash EPROM levy Real Time Clock (RTC) LINUX käyttöjärjestelmä I 2 C-väylä Diagnostiikka LED:it 3 digitaalista tulopiiriä 1 ; 1 relelähtö USB-portti (ei toistaiseksi käytössä) 1 Voidaan käyttää teholähteen valvontasignaalin vastaanottoon. 4

5 Kokoonpano Laitteistokokoonpanot NK8232 on saatavilla toistaiseksi yhdellä HW-kokoonpanolla: NK Ethernet-liitäntä etävalvomolle 2 sarjaporttia yhdelle alaj. / paikalliselle valvomolle / modeemille Lisäoptiot: NE8001 NE8002 DF8090 jännitesyötön valvontamoduuli I 2 C väylään NK8021 Seinään asennettava metallinen kotelo DIN-kiskolla. Sisältää teholähteen. Ensiö: Vac; Toisio: 12Vdc 4A. Seinään asennettava metallinen kotelo DIN-kiskolla. Optio NK8232-portin jännitesyötön valvontaan havaitsemaan jännitesyötön vikoja ja akkujen tilaa. Tätä ei tarvita, jos NK8222 saa jännitteen palo- tai rikosilmoittimelta, jonka jännite on jo valvottu. Analoginen modeemin yleiseen puhelinverkkoon Ohjelmointi NK8232 määrittely on osa Composer-ohjelman ympäristöä. NK8232 ohjelmointi vaatii Composer lisenssin. Katso WW8000 Composer Datasheet (STEP #A6V ) lisenssistä tarkemmin. Tiedot miten löydät tämän dokumentin, katso DMS8000 Documentation Resource Information and Glossary Guide (STEP #A6V ). Ohjelmointi pitää sisällään kytkentöjen määrittelyt sekä mahdolliset ohjaukset (AND, OR, XOR, ja NOT loogisilla kombinaatioilla). Ohjaukset Ohjaukset on mahdollista tehdä NK8232 porttiin kytketyn keskuksen ja paikallisen I/Omoduulin välillä. Tulevat viestit aktivoivat yhden tai useamman ohjauskäskyn alakeskukselle tai I/O-moduulille. Huom.: Tulevia viestejä voidaan yhdistää loogisilla operaattoreilla AND, OR, XOR, ja NOT. Määrittelyt tehdään Composer-ohjelmalla ja ajetaan NK8232 Ethernet-porttiin. Paikalliset ohjaukset NK8232 portilla Huom.: Katso Tekniset tiedot osasta, mitkä alajärjestelmät tukevat paikallisia ja verkon yli tapahtuvia ohjauksia. 5

6 DF8090 Tehonsyötön valvontamoduuli DF8090 on valinnainen ulkopuolinen moduuli, joka voidaan asentaa I 2 C väylään valvomaan NK8232 portin tehon syöttöä. Se kykenee havaitsemaan seuraavat tilat, jotka ilmaistaan DF8090 moduulissa (LED:it), ja raportoidaan NK8232 portille I 2 C väylän kautta: Verkkovika; Alhainen akkujännite; Teholähteen vika; Akkusulake palanut. DF8090 voidaan asentaa DIN-kiskoon, NK8232 portin viereen. Koteloratkaisut NK8232 Ethernet-portille NE8001 ja NE8002 ovat kompakteja ja käteviä koteloratkaisuja NK8232 porteille: NE8001 metallinen kotelo, joka on helposti asennettavissa seinään. Pitää sisällään DIN-kiskon ja esijohdotetun jännitelähteen NK8232 portille ja paikallisille I/Olaitteille; NE8002 tyhjä metallinen kotelo DIN-kiskolla. NE8001 kotelo varustettuna NK8232:lla ja I/O-moduuleilla Kytkennät NK8232 Ethernet-portti Valvomojärjestelmät 1 RS232 linja Tiedonsiirtoprotokolla: CMSDL Valvomo (vain yksi): MM8000 tai MK8000 varustettuna NS8012 CDI-Net ajurilla MT8001 Maks baud Alajärjestelmät Maks. 1 alajärjestelmä Alajärjestelmäö voidaan kytkeä joko RS232- tai RS485-linjaan I 2 C bus 1 tehonsyötön valvontamoduuli (1 DF8090) 6

7 Tekniset tiedot NK8232 Ethernet-portti Linjat valvomojärjestelmään 1 st ja 2 nd Ethernet IEEE Tiedonsiirtoprotokolla: CMSDL/IP Valvomot (maks. neljä): MM8000 ja/tai MK8000, varustettuna NS8210 verkkoajurilla (tuki maks. 500 NK823x:lle) tai Tiedonsiirtoprotokollal: CEI 79-5 tyyppiä A ja tyyppiä B Valvomo (vain yksi valvomo): MM8000 tai MK8000, varustettuna NS8210 verkkoajurilla (tuki maks. 500 NK823x:lle) FEAL 64-bittinen salaus Tuki modeemilinjoille (tyyppiä A) 10/100 Mbit/s Huom.: Optiona varmennettu yhteys CMSDL/IP tai CEI 79-5 protokollille Huom.: Ota yhteys asiakaspalveluun, mikäli tarve on yli 100 NK823x:lle Huom.: Ota yhteys asiakaspalveluun, mikäli tarve on yli 100 NK823x:lle Modeemiyhteydet valvomolle (backup-linjoina) 1 RS232 linja Maks. 5 puhelinnumeroa NK8021 Analoginen modeemi Siemens M20 tai MC35i GSM modeemi Linjat alajärjestelmille Ohjaukset Ethernet liikennöinti 1 RS232/RS485 linja, protokolla ja siirtonopesu ohelmoidaan NK8000 ohjelmointiohjelmalla (Composer): Cerban protokolla (CS11 AlgoRex, CZ10, CZ12, CS4, CS440, CC60) CNDL protocol: CS1115, FC330A FSI protokolla: XLS / XNET Sintony sarjaliikenneprotokolla (SI410/420) ISO1745 protokolla (Cerloop MK7022 kytkennällä: CS11 AlgoRex, CZ10, CZ12, CS4, CS440, CC60, STT11, STT20, STT2410, DMS7000 yksiköt) CMXDL protokolla (DF8003) CMXDL protokolla (CF9003) Burle protokolla (Philips-Burle) CDDL/CDSF (Siemens SIMATRIX) CDDL/CDSF (muut keskusyksiköt) Modbus (FibroLaser, S7, ja muut) VBF (SIGMASYS, D100) Ohjelmoitavat ohjaukset sisältävät yhden tai useamman liipaisun (tapahtumat kentältä) ja yhden tai useamman vaikutuksen (ohjauskäskyt ulospäin). Ohjaukset ovat mahdollisia paikallisesti kytketyn alajärjestelmän ja I/O-piirien välillä. Alajärjestelmät, jotka tukevat paikallisia ohjauksia: CS11 AlgoRex, FC700A, SIGMASYS/D100, CS1115, FC330A, STT20, STT2410, CS6 Gurato, SI410/420 Sintony, DF8000/CF9000, DF80xx moduuli, MK7022, Philips-Burle Loogiset kombinaatiot: AND, OR, XOR, NOT Viiveet vaikutuksille : ohjelmoitavissa s. Maks. # ohjauksia: 1000 Maksimimäärä # datapisteitä liipaisuihin/vaikutuksiin: 5000 Maksimimäärä # datapisteitä/ohjauksia, joita voidaan yhdistää liipaisuissa: 255 Hyvin alhainen kuormitus verkolle: Keep-alive viesti: 1 tyhjä TCP/IP paketti Määräaikainen tunnistus: (CEI 79-5 ainoastaan) kolmen maks. 30 tavun paketin vaihto Yksittäinen hälytystapahtuma: tavua RS232: 300 tai 600 baudia RS232: 9600 baudia RS232: baudia RS232: 9600 baudia RS232: 1200 tai 2400 baudia RS485: maks baudia RS485 :maks baudia RS232: maks baudia RS232: 2400 baudia RS232: maks baudia RS232: maks baudia RS , 9600 baudia Ohjelmoitavissa, oletus 30 s välein Ohjelmoitavissa, oletus 10 min. välein 7

8 Liittimet D-liitin 9 nastainen, naarasmalli (sarjaporteille ja modeemilinjoille) RJ-45 liitäntä Ethernet verkkoon Kaapelit RS232 linjat: kaksi paria, suojaamaton parikierretty Cat.3 UTP, maks. 15 m Tehon syötön vaatimukset Syöttöjännite (DC-jännitesyöttö NK8232-portille) Tehonkulutus (sisältäen 4 DF moduulia) NE Vdc 7,5 W Vac, 50/60Hz Käyttöolosuhteet Mitat Paino Lämpötila-alue Kosteus NK8232 kortit NK8232 muovikotelo DIN-kiskoon NK8232 kotelossa NE8001 / seinään asennettava NK8232 kortit NK8232 muovikotelo DIN-kiskoon NK8232 kotelossa NE C % ei kondensiota L x K [mm] 160 x 100 (Euro-koko PCB) L x K x S [mm] 180 x 108* x 80 L x K x S [mm] 385 x 450 x 150 *liittimiä ei huomioitu 0,28 kg 0,49 kg (täysin varustettuna) 8,5 kg (täysin varustettuna) Portin paikalliset tulopiirit 3 kosketintuloa (vastaavat kuin DF8040 moduulissa) Ei käytössä Portin paikalliset lähdöt 1 relelähtö (vastaava kuin DF8020 moduulissa) Ei käytössä Jännitesyötön valvontamoduuli DF8090 tehonsyötön valvontamoduuli kytkettynä I 2 C- väylään Hyväksynnät EN (CE, FCC mukaisuus) EN EN FCC Osa 15 Luokka B Jännitesyötön ja akkujen valvonta EMC emissio EMC immuniteetti LVD (NK82xx kotelossa NE8001) EMC emissio Hävittäminen Tämä laite pitää sisällään sähköisiä komponentteja. Laitetta ei saa hävittää kotitalousjätteen mukana. Voimassa olevia paikallisia asetuksia tulee noudattaa. Tekniset tiedot DF8090 Jännitesyötön valvontamoduuli DF8090 Jännitesyötön valvontamoduuli Verkkovika: 220 Vac puuttuu Alhainen akkujännite Teholähteen vika: vika AC/DC muuntimessa Akkusulake palanut Akku: 12V, maks. 27 Ah Akkusulake on moduulin DF8090 sisällä Mikrosulake tyyppiä: MSF 3.15A/250V 8

9 Tekniset tiedot koteloista NE8001 Seinään asennettava metallikotelo DIN-kiskolla ja jännitelähteellä NK8232-portille Kotelossa on seuraavat esijohdotetut yksiköt: Jännitelähde: Tulo: VAC / Hz 2 A / sulake F3.15AL / 250 V / 3-napainen ruuviliitin Lähtö: 12 VDC 4 A / kaksi kaksinapaista ruuviliitintä Jännitesyötön valvonta: 1x DF8090- moduuli NE8001-kotelo tukee seuraavia yksiköitä (eivät mukana): 1x NK8232 2x DF8040-moduulia (kytkentä I 2 C väylään) 1x DF8020-moduuli (kytkentä I 2 C väylään) Akku: maks. 27 Ah Suositus: FIAMM-65 malli FG22703 ( B3P suodatin 250 VAC 6 A Z ylijännitesuoja 230 Vac NK8021 analoginen modeemi NE8002 Seinään asennettava metallikotelo DIN-kiskolla NE8002-kotelo tukee seuraavia yksiköitä (eivät mukana): AC/DC-muunnin 1x NK8232 1x DF8090-moduuli 2x DF8040-moduulia (kytkentä I 2 C-väylään) 1x DF8020-moduuli (kytkentä I 2 C-väylään) Akku: maks. 27 Ah Suositus: FIAMM-65 malli FG22703 ( B3P suodatin 250 VAC 6 A Z ylijännitesuoja 230 Vac NK8021 analoginen modeemi Mitat NE8001/NE8002 L x K x S [mm] 390 x 450 x 150 Väri NE8001/NE8002 RAL7035 vaalean harmaa Kotelo, suojausluokka NE8001/NE8002 Standardi IP-42 (kuten S3G300 standardi Guarto kotelo). Käyttöolosuhteet NE8001/NE8002 Kuljetus/varastointi: C Käyttö: C Kosteus %, ei kondensiota Paino NE8002 kotelo yksinään NE8001 kotelo teholähteellä NE NK8232 (täysin varustettuna) 6,2 Kg 7,3 Kg 8,5 Kg Muut tuotteet Huom.: Tarkempaa tietoa tuotekohtaisista esitteistä. Täydellinen lista dokumenteista DMS8000 MP4.30 (STEP #A6V ). NK8235 Ethernet portti (korvaava tuote NK8223 ja NK8225 porteille) NK8225 Ethernet portti NK8223 Ethernet portti NK8222 Ethernet portti yhdelle alajärjestelmälle NS8210 Verkkoajuri (MM8000, MK8000) NS8012 CDI-Net ajuri (MM8000, MK8000, MT8001) MM8000 Valvomo-ohjelmisto MK8000 OPC-palvelin MT8001 Valvomopääte WW8000 Composer DF8000 / CF9000 I/O-järjestelmät I/O-järjestelmä (I/O-moduuleille DF8020, DF8040, DF8045, DF8046)

10 Tilaustiedot NK8232 Ethernet-portit yhdelle alajärjestelmälle S54461-C2-A3 NK Perusmoduuli 1 Ethernet etävalvomolle 2 sarjaporttia yhdelle alaj. / paikalliselle valvomolle / modeemille NK823x HW lisävarusteet A6E NE8001 Seinään asennettava metallinen kotelo DIN-kiskolla Kotelo pitää sisällään esijohdotetun jännitelähteen Tulo: 220 VAC; lähtö: 12 VDC 3 A A6E NE8002 Seinään asennettava metallinen kotelo DIN-kiskolla Vain kotelo: 385(L) x 450(K) x 140(S) mm; RAL7035 vaalean harmaa; IP-42 (kuten S3G300-standardi Guarto-kotelo) A6E DF8090 Jännitesyötön valvontamoduuli Jännitesyötön ja akkujen valvonta S54461-B4-A1 NKA8011-A1 Asennussarja NK82xx A6E NZ8201 NK82xx asennussarja CS11 A6E NZ8203 NK82xx asennussarja SI410 Huom.: Kaapeli välille SI410/420 - NK82xx tulee tilata erikseen turvatuotepuolelta ( SAQ18 Cable link X25 SAQ18) A6E NK8021 NK8021 Analoginen modeemi Analoginen modeemi yleiseen puhelinverkkoon (PSTN) Markkinointi ja tekninen dokumentaatio Vientirajoitukset salausalgoritmeille Huom.: WW8000-Composer ja muut tarvittavat NK8000-ohjelmointityökalut ovat CD-levyllä DMS8000 MP4.30. Katso DMS8000 MP4.20 Documentation Resource Information and Glossary Guide (STEP#A6V ) saadaksesi täydellisen listan kaikista DMS8000 liittyvistä dokumenteista. NK8000 Ethernet-portit sisältävät laitteita ja ohjelmia, joita käytetään salausalgoritmeille. Salaustekniikoita koskevat vientirajoitukset kieltävät NK8000 ohjelman viennin ja asennuksen seuraaviin maihin: Kuuba Iran Pohjois-Korea Ruanda Sudan Syyria Siemens Osakeyhtiö PL 60 (Majurinkatu 6) Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään Dokumentti A6V _a_fi_-- Julkaisu
