1 TUOTELUETTELO

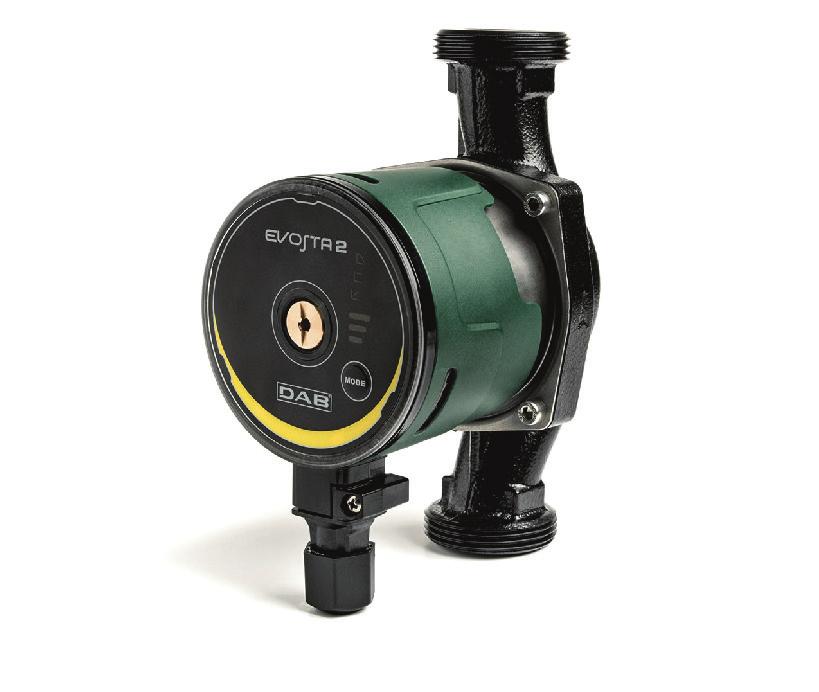

2 DAB on yksi Euroopan johtavista vesipumppujen valmistajista, jonka tuotevalikoimiin kuuluvat kaikki talotekniset ja teollisuuden tarvitsemat pumppuratkaisut. DAB on toiminut pumppualalla vuosikymmenten ajan ja on tänä päivänä alan johtavia toimijoita maailmassa. DAB valmistaa yli 2 miljoonaa pumppua vuosittain mitä erilaisimpiin vaatimuksiin, aina tiukimpia laatukriteereitä noudattaen. EVOSTA 2 Evosta 2-sarjan pumput ovat hiljaisia ja automaattisesti verkoston mukaan säätyviä täyttäen kaikki tämän päivän energiatehokkuusindeksit. Pumppujen nostokyky on Max. 7 m ( 70kPa), joten ne sopivat erinomaisesti myös pitkiin patteri- ja lattialämmitysjärjestelmiin hyvän nostokykynsä ansiosta. Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitäntäpituus Lämpötila-alue EVOSTA / x 230V 5-35 W 180mm/DN oC EVOSTA 2 SAN Q USgpm Q IMPgpm V m/s Ø 1" 0 0,5 ½ P kpa H/m - H ft EVOSTA SAN lämpimän käyttöveden sarjan pumput ovat taajuusmuuttajaohjattuja, hiljaisia ja automaattisesti verkoston mukaan säätyviä kiertovesipumppuja jotka täyttävät kaikki tämän päivän energiatehokkuusindeksit Q m 3/h Q m3/ h 0 0,5 Q l/s Q l/min Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitäntäpituus Lämpötila-alue EVOSTA 2 SAN 11/139 V x 230V 7 W 139mm/1-1/2 UK oC EVOSTA 2 SAN 11/85 R x 230V 7 W 89mm/1/2 SK oC 2

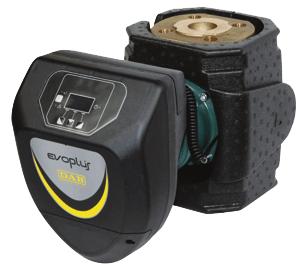

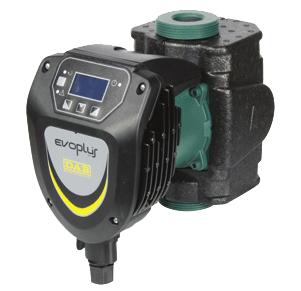

3 Kiertovesi- ja lämpimän käyttöveden kiertopumput pientalokäyttöön EVOPLUS Evoplus sarjan pumput ovat tehokkaita taajuusmuuttajaohjattuja, hiljaisia ja automaattisesti verkoston mukaan säätyviä kiertovesipumppuja jotka täyttävät kaikki tämän päivän energiatehokkuusindeksit. Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitäntäpituus Lämpötila-alue EVOPLUS /180M x 230V 170 W 180mm/DN25UK oC EVOPLUS /180XM x 230V 170 W 180mm/DN32UK oC EVOPLUS SAN Evoplus SAN lämpimän käyttöveden sarjan pumput ovat tehokkaita taajuusmuuttajaohjattuja, hiljaisia ja automaattisesti verkoston mukaan säätyviä kiertovesipumppuja jotka täyttävät kaikki tämän päivän energiatehokkuusindeksit. Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitäntäpituus Lämpötila-alue EVOPLUS SAN 25-80/ x 230V 135 W 180mm/DN25UK oC EVOPLUS B-SARJA Evoplus B-sarjan pumput ovat laippakiinnitteisiä taajuusmuuttajaohjattuja, hiljaisia ja automaattisesti verkoston mukaan säätyviä kiertovesipumppuja jotka täyttävät kaikki tämän päivän energiatehokkuusindeksit. Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitäntäpituus Lämpötila-alue EVOPLUS B / x 230V 200 W 220mm/DN32M oC EVOPLUS B / x 230V 190 W 250mm/DN32M oC EVOPLUS B 50-60/ x 230V 260 W 240mm/DN50M oC EVOPLUS B / x 230V 430 W 280mm/DN50M oC EVOPLUS B / x 230 V 730 W 340mm/DN65M oC

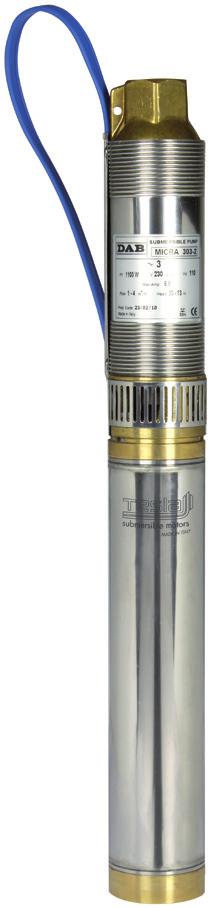

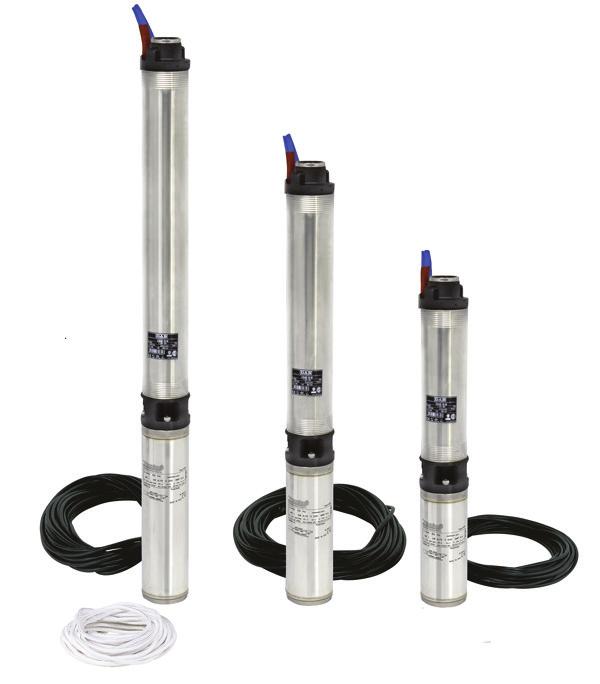

4 Porakaivopumput S4B -SARJA DAB S 4 ruostumattomat 4 porakaivopumppupaketit eri asennussyvyyksiin. Porakaivopumppu paketti sisältää kaapelin, liitettynä haponkestävään vaijerilukkoon. Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Kaapeli Liitännät Hmax Qmax S4B 12M x 230V 0,55 kw 50m 1 1/4 SK 70m 40 l/h S4B 12T x 400V 0,55 kw 50m 1 1/4 SK 70m 40 l/h S4B 16T x 400V 0,75 kw 80m 1 1/4 SK 100m 40 l/h S4B 24T x 400V 1,1 kw 100m 1 1/4 SK 100m 40 l/h S4C 19T x 400V 1,1 kw 100m 1 1/4 SK 100m 80 l/h MICRA 3 3 Porakaivopumppupaketti 40 m kaapelilla varustettuna asennussyvyyden mukaan. Sisäänrakennettu takaiskuventtiili, täysin ruostumaton rakenne. Sisältää ohjainyksikön käyttökytkimellä. Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Kaapeli Liitännät Hmax Qmax MICRA 75 M x 230V 0,55 kw 40 m 1 SK 75m 45 l/h MICRA 75 T x 230V 0,55 kw - 1 SK 75m 45 l/h MICRA 100T x 400V 0,75 kw - 1 SK 95m 45 l/h 4

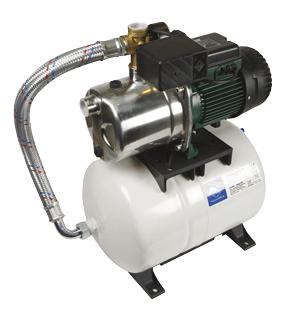

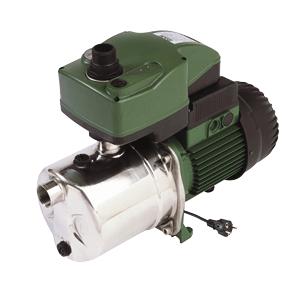

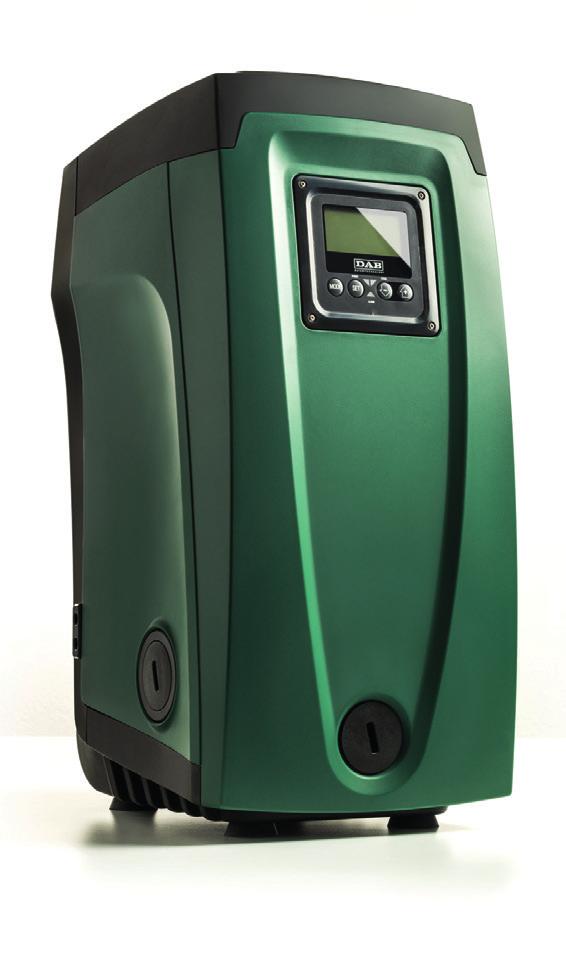

5 Kiertovesipumput lämmitys- ja jäähdytysjärjestelmiin Vesiautomaatit E.SYBOX E.sybox on ergonominen, helppokäyttöinen ja energiaa säästävä järjestelmä veden paineistukseen. Tämä patentoitu järjestelmä on tehokas, kompakti ja hiljainen (vain 45 db). DAB E.sybox on helppo asentaa ja käyttää. Käyttökohteita ovat esimerkiksi: - Paineenkorotus heikkopaineisissa verkostoissa - Kaivoveden pumppaus Paineenkorottaminen ei voi enää tämän helpompaa olla! E.Sybox mini x 230V 0,85 kw 1 SK 50 m 80 l/min E.Sybox x 230V 1,55 kw 1 SK 65 m 125 l/min AQUAJET INOX Painesäiliöllä varustettu ruostumaton runsastuottoinen vesiautomaatti (70 l/min).kotiin ja kesäasunnolle. AQUAJET INOX 112 M-G x 230V 1,0 kw 1 SK/1 SK 62m 70 l/min ACTIVE JI Kompakti pieneen tilaan sopiva ruostumaton runsastuottoinen (70 l/min) vesiautomaatti sisäänrakennetulla painesäädöllä. ACTIVE JI 102 RST x 230V 0,75 kw 1 SK 53m 70 l/min

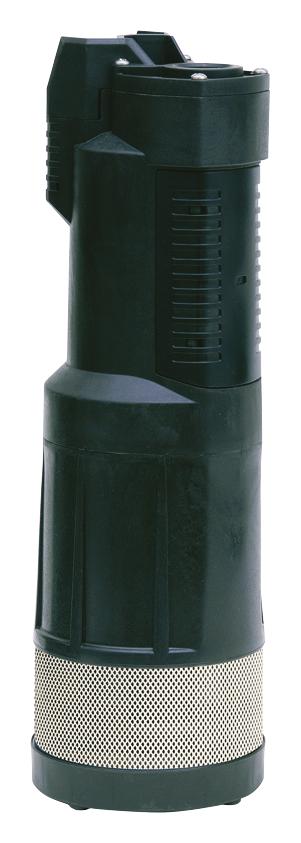

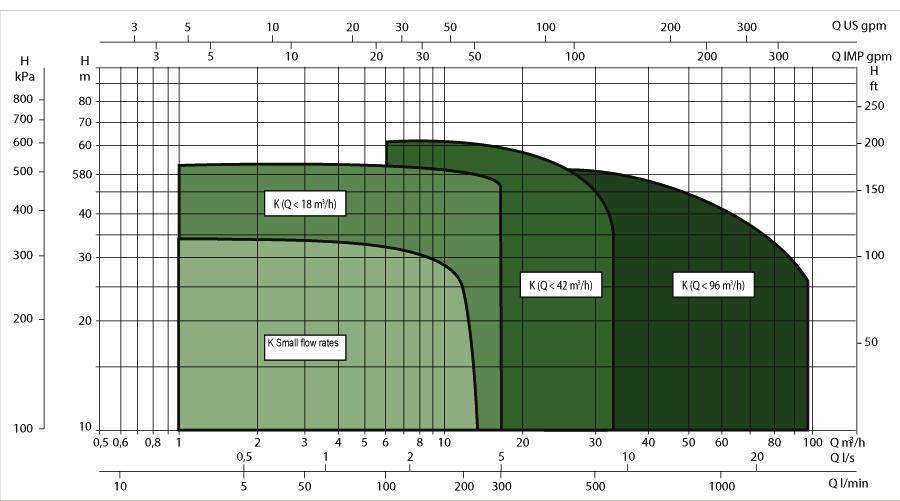

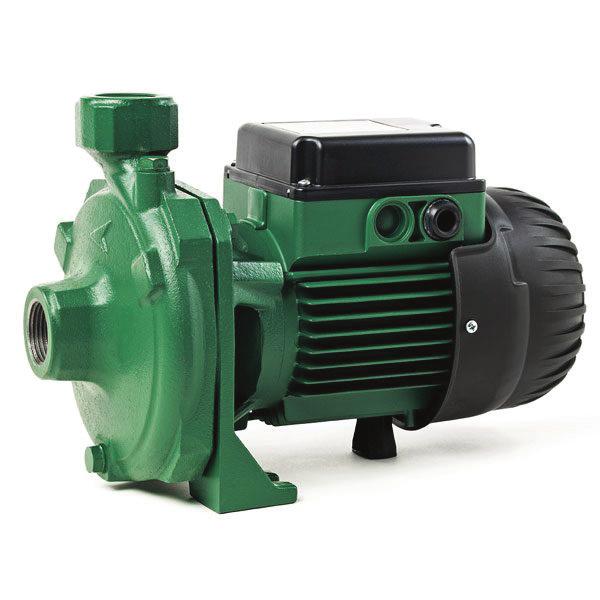

6 Kiertovesipumput lämmitys- ja jäähdytysjärjestelmiin Keskipako ja avokaivopumput K Kompakti pieneen tilaan sopiva keskipakopumppu runsaalla veden tuoteolla ja tarvittaessa VITON tiivisteillä. K 20/41M x 230V 0,22 kw 1 1/4 SK 22 m 100 l/min K 20/41M VITON x 230V 0,22 kw 1 1/4 SK 22 m 100 l/min DIVERTRON Upotettava avokaivopumppu, jossa sisäänrakennettu paineautomatiikka. Runsaastuottoinen (95 l/min) ruostumaton uppopumppu on helpoin tapa tehdä painevesijärjestelmä. Sopii kotiin, kesäasunnolle ja lukuisiin muihin käyttökohteisiin jossa tarvitaan reilu vedentuotto vähällä vaivalla. X-malli imuletkulla DIVERTRON 1000M x 230V 0,65 kw 1 SK 36 m 95 l/min DIVERTRON 1200M x 230V 0,75 kw 1 SK 48 m 100 l/min DIVERTRON 1200X x 230V 0,75 kw 1 SK 48 m 100 l/min DIVER Ruostumattomat, upotettavat avokaivopumput kotiin, mökille ja maatalouden käyttökohteisiin. Hyvä pumppu pitkille matkoille kun tarvitaan hyvää tuottoa ja nostokykyä. DIVER 100 M-A x 230 V 0,75 kw 1 1/4 SK 55m 90 l/min DIVER 200 T-NA x 400 V 1,5 kw 1 1/4 SK 100m 90 l/min 6

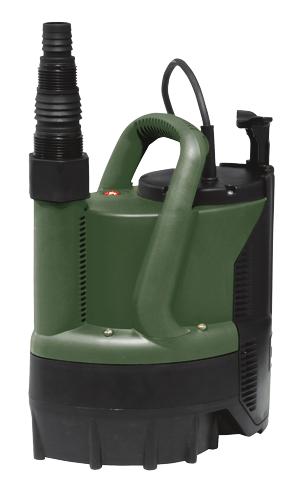

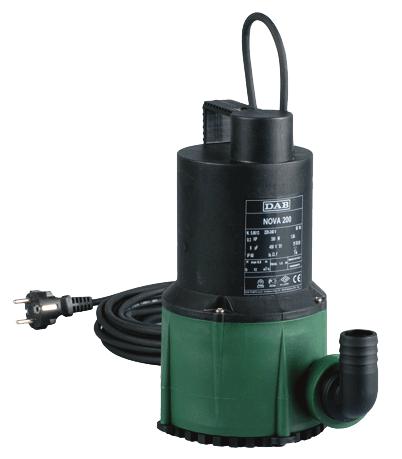

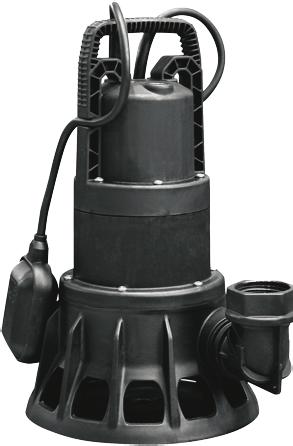

7 Kiertovesipumput lämmitys- ja jäähdytysjärjestelmiin Tyhjennyspumput NOVA 1-vaiheinen vipu-pintakytkimellä varustettu kotitalouksien yleis-uppopumppu kellariin, suihkulähteisiin, sadevesien poistoon ja lukuisiin eri käyttötarkoituksiin. Pumppu soveltuu puhtaille ja harmaille vesille. NOVA 300 M-A x 230V 0,22 kw 1 1/4 SK 7 m 200 l/min NOVA SALT W M-A Pintakytkimellä varustettu tyhjennyspumppu, joka kestää myös merivettä. Pumppu soveltuu puhtaille ja harmaille vesille. NOVA SALT x 230V 0,2 kw 1 1/4 SK 6 m 140 l/min VERTY NOVA 1-Vaiheinen sisäänrakennetulla pintakytkimellä varustettu uppopumppu. Eriomainen sadevesien poistossa, sillä toimii pienissä ahtaissa poistokaivoissa/ putkissa. Voidaan sijoittaa sisähalkaisijaltaan 200mm:n putkeen. VERTY NOVA 400 M-A x 230V 0,4 kw 1 1/4 UK 9m 190 l/min FEKA BVP Tyhjennyspumppu likaiselle vedelle. Maksimi kiintoaineen läpäisykyky 35mm. Soveltuu erinomaisesti kotitalouksien vaativampiin pumppaustarpeisiin, yleispumpuksi ammattikäyttöön, maatalouden tyhjennystarpeisiin. FEKA BVP x 230V 0,75 kw 1/2 SK 12 m 410 l/min

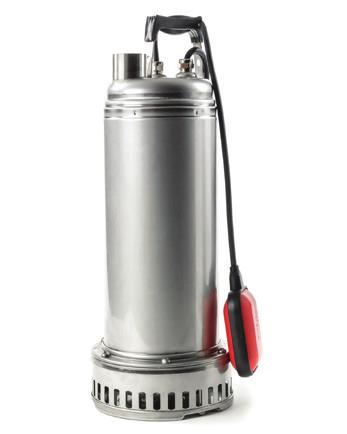

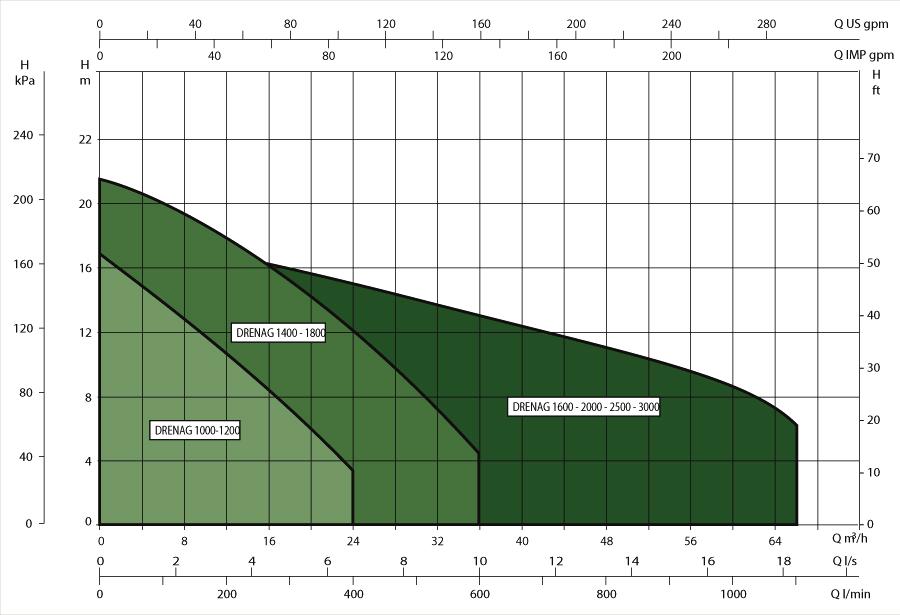

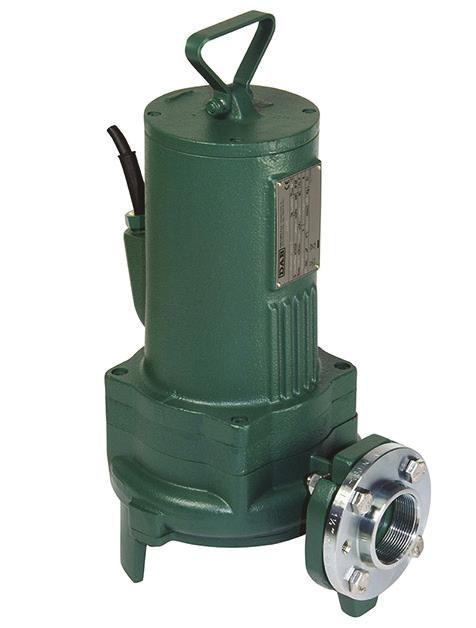

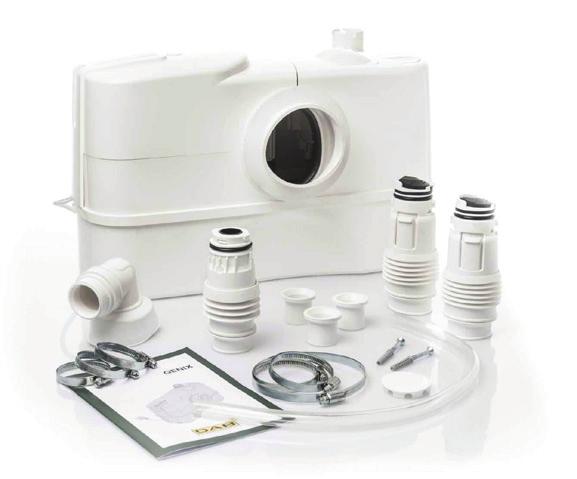

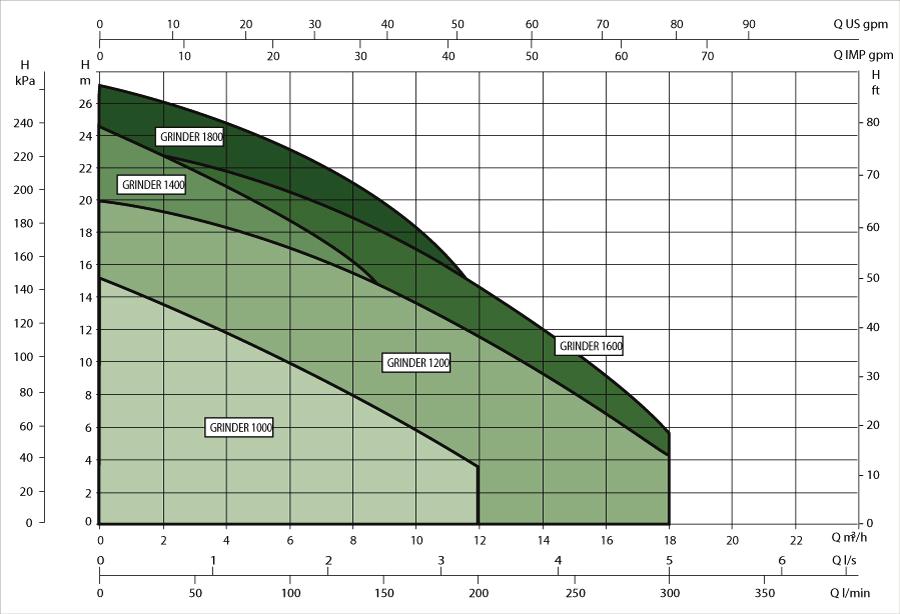

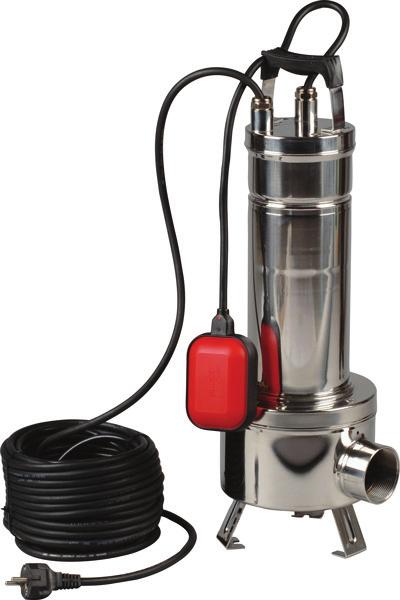

8 Vesiautomaatit Kiertovesipumput kotiin lämmitys- ja mökilleja jäähdytysjärjestelmiin Tyhjennyspumput FEKA VS RST Vahva vortex-yleispumppu likaiselle vedelle (<50 mm kiintoaine). Vesijäähdytetty moottori ylikuumenemis suojalla.täysin ruostumaton teräsrakenne AISI 304, myös siipipyörä ja akseli AISI 316. Sallittu veden lämpö 50C Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitännät Pintakat. Hmax Qmax FEKA VS 750 M-A x 230V 0,75kW 2 SK on l/min DRENAG 1200 DRENAG-sarjan pumput soveltuvat erinomaisesti maanrakennustöihin pumppaamaan vesiä pois kaivannoista, rakennusmontuista ja vesivahinkokohteista. DRENAG x 230V 1,85 kw 2 1/2 SK l/min GRINDER 1000 Silppuripumppu mahdollistaa pienten putkikokojen käytön kiintoaineita sisältävien kotitalouksien WC-vesien pumppaamisessa. GRINDER 1000 T-NA x 230V 1,1 kw 2 SK 25m 250 l/min GENIX GENIX 130 pienpumppaamon voi kytkeä suoraan taaksepoistavan WC-istuimen taakse. Lisäksi siihen voi kytkeä vielä lavuaarin tai pesukoneen. Huollettevissa ulkoapäin sisältöön puuttumatta! NOVA 300 M-A x 230V 0,22 kw 1 1/4 SK 7 m 200 l/min 8

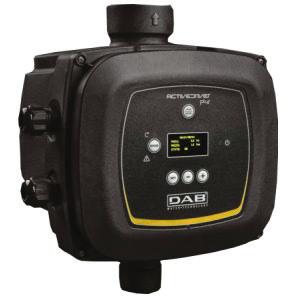

9 Kiertovesipumput lämmitys- Vesiautomaatit kotiin ja mökille ja jäähdytysjärjestelmiin Ohjainyksiköt E.BOX Yhdellä mallilla on mahdollista hallita täysin automaatisesti sekä yksi- ja kolmivaihepumppuja. Uusi käyttöliittymä tekee e.boxin käytöstä intuitiivisempaa ja nopeampaa. Pumppujen tilan ja niiden tai järjestelmän häiriöiden ymmärtaminen on helpompaa kuin koskaan ennen. E-Box-ohjainkeskuksen avulla ohjataan pumppujärjestelmiä. Käynnistys ja pysäytys pisteet voidaan ilmaista joko paineanturilla, pintakatkaisijalla tai painekytkimellä. E.BOX PLUS D x 230V 3 x 230V 3 x 400V 0,22 kw 1 1/4 SK 7 m 200 l/min ACTIVE DRIVER Nykyaikainen taajuusmuuttaja joka ohjaa pumppua. Laite korvaa vanhanaikaiset painekytkin ja säiliöjärjestelmät. Täysin tasainen virtaus ja paine joka asetetaan käyttöpaneelista, digitaalinen näyttö kertoo asetetun paineen. Aina tasainen paine Vähemmän ääntä ja säästää tilaa Jopa 60 % energiansäästö Pehmokäynnistys pidentää pumpun ikää Kuivakäyntisuoja ACTIVE DRIVER PLUS M/M 1.1 ACTIVE DRIVER PLUS T/T 3.0 ACTIVE DRIVER PLUS T/T 5.5 Pumpun moottorin max teho Pumpun moottorin max. virta Imuliitäntä Malli Tuotekoodi LVI-numero Syöttöjännite Paineliitäntä Paineenkesto Säätöalue x 230V 1,1 kw 8,5 A 1 1/4 UK 1 1/2 SK 16 bar 1-6 bar x 400V 3,0 kw 7,5 A 1 1/4 UK 1 1/2 SK 16 bar 1-13 bar x 400V 5,5kW 13,3 A 1 1/4 UK 1 1/2 SK 16 bar 1-13 bar

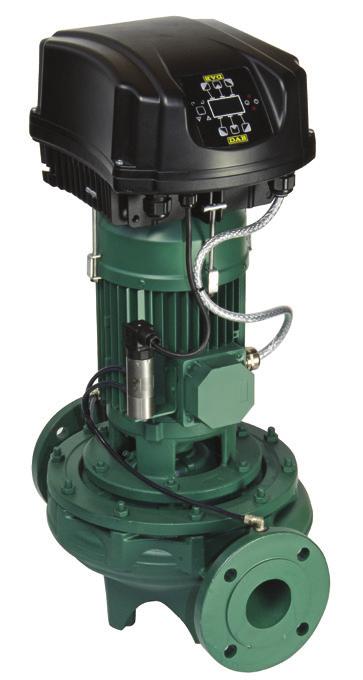

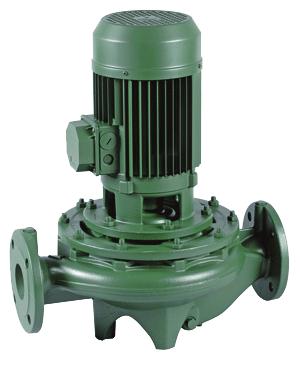

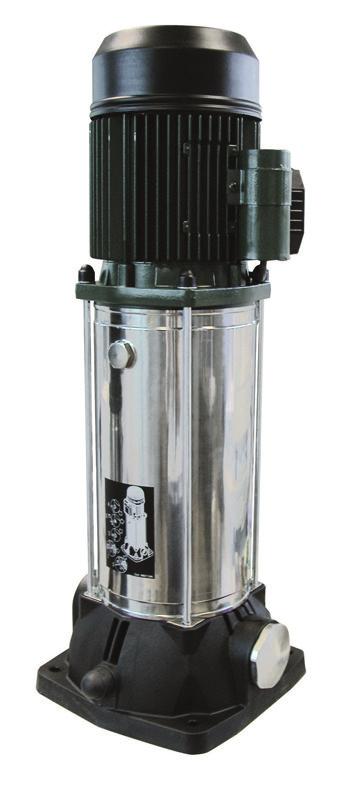

10 Kiertovesipumput Pumppuja ja pumppujärjestelmiä lämmitys- ja jäähdytysjärjestelmiin lukuisiin eri käyttötarkoituksiin KVC KVC Pystyasentoiset monivaiheiset paineenkorotuspumput. 1 ¼ sisäkierteellä. Soveltuu erilaisiin pesu, kastelu ja jäähdytysjärjestelmiin. In-line kytkentä säästää tilaa koneikkoratkaisuja toteutettaessa. KVC 40-80T x 230V 0,55 kw 1 1/4 SK 55 m 55 l/min KVC 30-50T x 230V 1,0 kw 1 1/4 SK 69 m 80 l/min NKV / NKVE Pystyasentoiset paineenkorotuspumput laippaliitoksella. NKVE-mallit integroidulla taajuusmuuttajalla Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitännät Pintakat. Hmax Qmax NKV IE moot 0,75kW DN m3/h CP/CP-G/DCP PUMPUT IE 2 normimoottorilla GE-DCEP integroidulla taajuusmuuttajalla Malli Tuotekoodi LVI-numero Syöttöjännite Ottoteho Liitännät Pintakat. Hmax Qmax CP/CP-G/DCP 1 x 230V 0,75kW DN m3/h 10

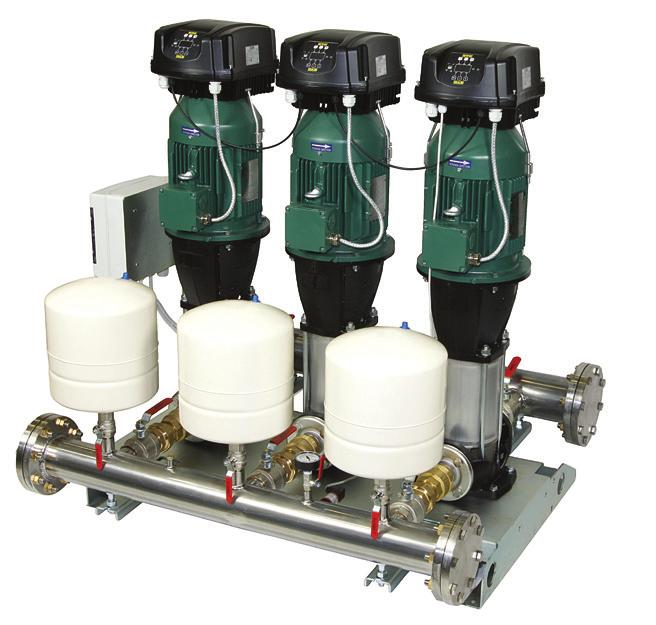

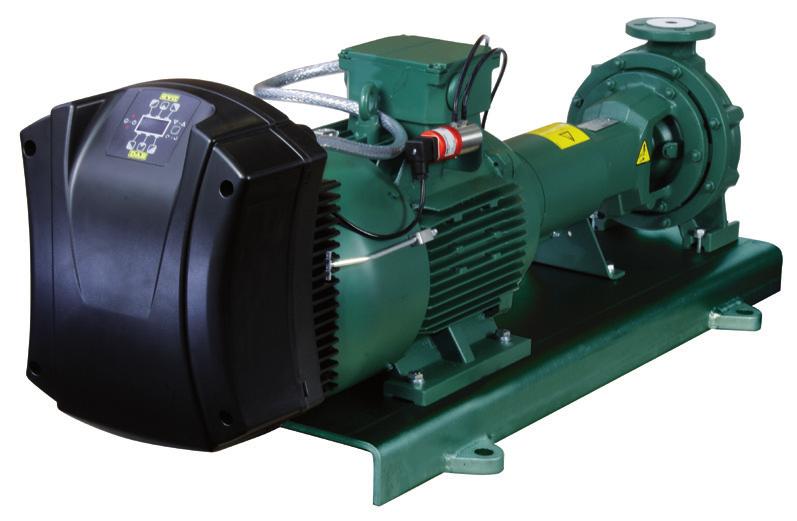

11 Kiertovesipumput Pumppuja ja pumppujärjestelmiä lämmitys- ja jäähdytysjärjestelmiin lukuisiin eri käyttötarkoituksiin KDNE petipumput IEC 2 normimoottorilla ja integroidulla taajuusmuuttajalla. KDNE 3 x 400V <110 kw 2 1/2 SK l/min 2/3 NKVE MCE Paineenkorotusasema. 3- pumpun valmis kokonaisuus integroiduilla taajuusmuuttajilla. 2/3 NKVE MCE 3x400V <110 kw 2 SK 25m 250 l/min 1/2 KDN Paineenkorotukseen, palontorjunta järjestelmät sähkö- tai dieselmoottorilla. Suunniteltu rakennuksien kiinteäksi järjestelmäksi sprinkeli tai palopostijärjestelmiin. KDN 3 x 400V <110 kw 2 SK 120m 650 m3/h Diesel

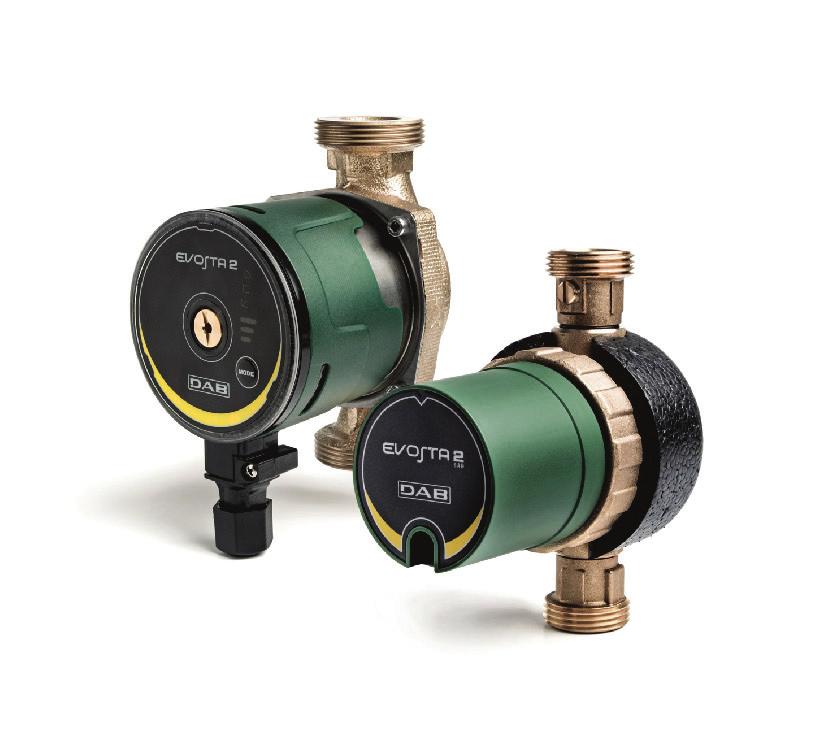

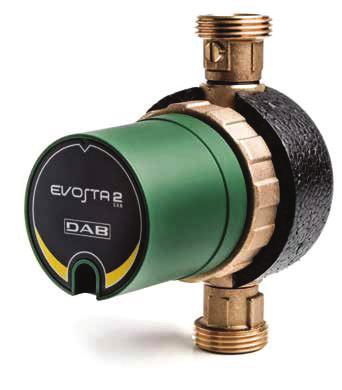

12 UUTUUDET EVOSTA 2 EVOSTA 2 SAN KÄYTTÖKOHDE: Patteri- ja lattialämmitys Käyttövesi KÄYTTÖALUE: 0,4-3,6 m3 h Nostokyky 6,9 m 0-0,6 m3/h Nostokyky 1,1 m NESTEEN LÄMPÖTILA: - 10 oc oc +2oC oc OTTOTEHO: 4-35 W 7 W KÄYTTÖPAINE: 10 bar (1000 kpa) 10 bar (1000 kpa) SUOJAUSLUOKKA: IPX5 IP42 ERISTYSLUOKKA: F II LIITÄNTÄ: DN /2 1 JÄNNITE: 230 V ~ 50/60 Hz 230 V ~ 50/60 Hz LIITÄNTÄPITUUS: 180mm 139mm TUOTEKOODI: LVI-NUMERO: JÄLLEENMYYJÄT Hyvin varustetut LVI-alan vähittäis- ja tukkuliikkeet HUOLTOPALVELUT IPF Tekniikka Oy:n maata kattava huolto organisaatio on palveluksessanne! Maahantuonti: IPF Tekniikka Oy Sienitie Helsinki puh: myynti@dab.fi
