KÄYTTÖ- JA HUOLTO-OHJEET

Transkriptio

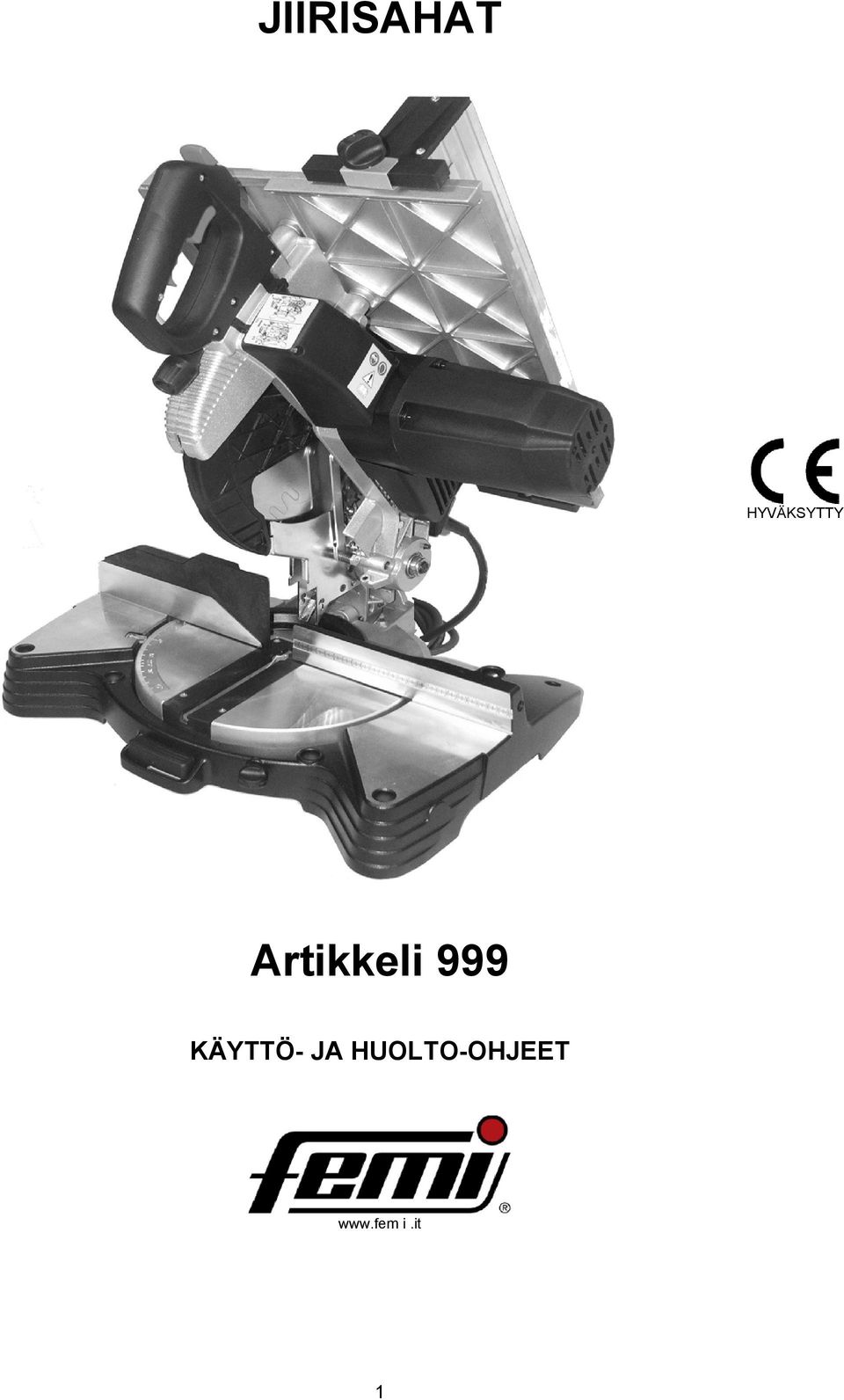

1 JIIRISAHAT HYVÄKSYTTY Artikkeli 999 KÄYTTÖ- JA HUOLTO-OHJEET i.it 1

2 EU-YHDENMUKAISUUSVAKUUTUS VALMISTAJA FEMI S.p.A. Via Salieri, Castel San Pietro Terme (BC) - ITALIA Puh Faksi Vakuutamme, että seuraava kone, johon vakuutus viittaa, on Konedirektiivin 98/37/CE mukainen ja sama kuten direktiivin liitteessä IV ilmoitetaan, koskien CEtyyppihyväksyntää (katso vastaava tarra), jonka on julkaissut ICE (Istituto Certificazione Europea SpA), Tarkastuslaitoksen toimesta. Tämän lisäksi, se on seuraavien standardien mukainen: 2006/95/CE, 2004/108/CE. Sarja: SUOMI

3 SISÄLTÖ 1 KÄYTTÖKUVAUS ASENNUS SÄÄTÖ KÄYTTÖ VARUSTELU HUOLTO VIANETSINTÄ KÄYTTÖKUVAUS Lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä niin, että opit tuntemaan laitteesi kokonaisuudessaan sekä sen tarkoituksenmukaiset käyttötavat. Älä kadota käyttöohjetta, se on yksi laitteen sisäinen osa. Suosittelemme, että tarkastat käyttöohjeet siitä, koneen parhaan ja turvallisimman käytön takaamiseksi. Säilytä käyttöohjetta helposti käsillä olevassa paikassa. Käytä laitetta vain ja ainoastaan alapuolella kuvattuihin toimintoihin tämän käyttöohjeen mukaisella tavalla ja älä pakota tai muokkaa sitä tai käytä sitä sopimattomalla tavalla. 1.1 KÄYTTÖKOHTEITA ON KUVATTU VASTAAVILLA SYMBOLEILLA Älä koskaan aliarvioi tässä käyttöohjeessa kuvattuja varoituksia HUOMIO VAROITUS. Käyttäjän huomion kiinnittämiseksi ja turvallisuuden varmistamiseksi on vaarallisia toimintoja kuvattu vaaratilanteita osoittavilla symboleilla ja huomautuksilla sisältäen toimenpiteet minkä tahansa vaaratilanteen välttämiseksi. Nämä symbolit ja huomautukset ovat jaettu kolmeen luokkaan ja niitä kuvataan seuraavilla sanoilla: VAARA/VAROITUS: vaarallinen toimenpide, joka voi aiheuttaa vakavia tapaturmia. VAROITUS: toimenpiteet, jotka voivat aiheuttaa vähäisiä tapaturmia tai omaisuusvahinkoja. 1.3 TURVALLISUUS JA MÄÄRÄYKSET Laite on suunniteltu ja valmistettu seuraavien voimassaolevien EUdirektiivien mukaisesti: 98/37/CE, 2006/95/CE, 2004/108/CE. Mukana toimitettu EU-yhdenmukaisuustodistus yhdessä tuotteen CE-merkinnän kanssa muodostavat yhdessä yhden laitteen sisäisen osan: molemmat varmistavat tuotteen yhdenmukaisuuden edellä mainittujen turvallisuutta koskevien direktiivien kanssa. 1.4 SUOSITELTU JA SUOSITTELEMATON KÄYTTÖ Tämä jiirisaha on suunniteltu ja valmistettu viimeisen teknologian kehityksen mukaisesti. Laite on tarkoitettu käytettäväksi kaikkiin teollisuudessa ja käsityöammateissa käytettäviin yleisiin puun, alumiinin ja muovin katkaisuvaatimuksiin. OIKEA KÄYTTÖ Sahaaminen: - KOVA JA PEHMEÄ, KOTIMAISET JA EKSOOTTISET PUULAADUT, PITKITTÄIS- JA POIKITTAISSUUNNASSA ja sopivilla säädöillä (määritetyt terät ja kiinnikkeet jiirisahatilassa): - MUOVIT - ALUMIINI JA ALUMIINISEOKSIA VÄÄRINKÄYTTÖ Älä sahaa: - RAUTAMATERIAALEJA, TERÄSTÄ JA VALURAUTAA TAI MUITA YLLÄ MAINITSEMATTOMIA MATERIAALEJA JA ETENKÄÄN ELINTARVIKKEITA. - PYÖRÖSAHAA ILMAN SUOJAA. 1.5 NORMAALIT VAROTOIMENPITEET - Poista kaikki lastut työpinnalta ja varmista, että se on puhdas. - Älä käytä laitetta erittäin kosteissa paikoissa, tai herkästi syttyvien nesteiden tai kaasujen läheisyydessä. - Älä käytä laitetta ulkona ja epäsuotuisissa ympäristön olosuhteissa (esim. räjähdysvaarallinen ympäristö, ukkosen tai sateen aikana). - Käytä työhön soveltuvaa vaatetusta: Älä käytä väljää vaatetusta tai irtokoruja, kuten huivit, ketjut tai rannekorut, sillä ne voivat takertua laitteen liikkuviin osiin. - Käytä aina henkilösuojia: käytä suojalaseja, vartalonmyötäisiä vaatteita, kuulosuojia tai -tulppia ja hiusverkkoa tarvittaessa. - Käsittele virtajohtoa varovasti: älä nosta konetta siitä tai irrota sitä pistorasiasta johdosta vetämällä. Pidä se poissa teristä, öljypinnoilta ja korkeista lämpötiloista. - Pidä kone poissa lasten ulottuvilta: älä anna lasten lähestyä tai koskea koneeseen. - Käytä tarvittaessa vain hyväksyttyjä jatkojohtoja. - Sähköiskunvaara: vältä kehokosketusta maadoitettujen kohteiden kanssa, kuten putket, patterit, liedet ja jääkaapit. HUOMAUTUS: tällä symbolilla merkityt huomautukset ovat erityisalaa vaativia ja ovat tarkoitettu helpottamaan käyttäjän työsuorituksia. 1.2 KOKONAISMITAT Pituus 580 mm L x 540 mm K x 650 mm Ylempi työpinta x 325 mm * * Ylempi työpinta x 305 mm Ylemmän työpinnan terän maks. ulkonema mm Pakkaus... kg.18 3

4 1.6JÄÄNNÖSRISKEJÄ KOSKEVAT VAROTOIMENPITEET - Älä käytä laitetta tarkoituksenvastaisesti tai voimakeinoin: liiallinen leikkuupaine voi aiheuttaa terän nopeaa kulumista, laitteen suorituskyvyn heikkenemistä sekä viimeistely- ja sahaustarkkuuden alentumista. - Kun alumiinia tai muovia sahataan, suosittelemme tähän tarkoitukseen asennettujen kiinnikkeiden käyttämistä: kaikki työkappaleet on kiinnitettävä kunnolla. - Vältä odottamattomia käynnistyksiä. älä paina käynnistyspainiketta liittäessäsi virtapistokkeen pistorasiaan. - Laitteen parhaan suorituskyvyn varmistamiseksi käytä aina tässä käyttöohjeessa suositeltuja työkaluja. - Pidä aina kätesi kaukana työalueelta laitteen ollessa käynnissä; ennen minkään toimenpiteen suorittamista, vapauta pääkytkimen painike kahvassa koneen kytkemiseksi irti. - Pidä aina kätesi kaukana työalueelta laitteen ollessa käynnissä; ennen minkään toimenpiteen suorittamista, vapauta pääkytkimen painike kahvassa koneen kytkemiseksi irti. 1,7 MELU- JA TÄRINÄTASOJA KOSKEVAT TIEDOT Melutaso Melutaso käyttäjän työpisteessä (kuormittamaton)... 89,9 db(a) Melutaso käyttäjän työpisteessä (kuormitettu)... 88,9 db(a) Testiolosuhteet kuormitettuna: Lankun (90x30 mm) sahaaminen 2,850 kierr/min nopeudella Äänen tehotaso (kuormittamaton)... Lwa 100,0 db (A) Äänen tehotaso (kuormitettu)... Lwa 102,5 db (A) Mittaukset suoritettiin standardin UNI EN ISO 3746 mukaisesti. Tärinätaso Keskimääräinen säännöllisesti mitattu käsiin ja käsivarsiin kohdistuva tärinätaso ei ylitä 2.5 m/s 2.. Mittaukset suoritettiin standardin UNI EN ISO ja mukaisesti. HUOMAUTUS: Alumiinia sahatessa kuulosuojaimia on ehdottomasti käytettävä. Niiden käyttöä suositellaan myös muita materiaaleja sahattaessa. 1,8 TIETOA ELEKTROMAGNEETTISESTA YHTEENSOPIVUUDESTA Eurooppalaiset turvallisuusmääräykset, ja erityisesti direktiivi 2004/108/EEC harkitsevat, tuleeko kaikkien laitteistojen olla varustettuna suojalaitteilla ulkopuolisia radiohäiriöitä vastaan. Tämä kone on turvallinen ja täyttää yläpuolella kuvatut määräykset. Testit on suoritettu turvastandardien EN , EN mukaan. 1,9 LAITEKUVAUS (Kuva 1) Jiirisaha sisältää kolme perusosaa: laiterunko varustettuna moottorilla 6, alaosan kiinteällä käyttölaitteella 3, puristimella 4 ja kääntyvällä kannattimella 5 ja yläosasta, joka koostuu työpöydästä 15, neliötuesta 17 ja liikuteltavasta teräsuojasta 16. Alustaa 3 käytetään tukena, kun katkaisu- ja puskutoiminnot on suoritettava eri kulmissa; yläpöytää käytetään tukena suurten puulevyjen katkaisussa tai halkaisussa ja etenkin katkaisussa kasvusyiden mukaisesti. Kuva 1: 1 - Käyttökahva 2 - Pääkytkin, käynnistyspainike 3 - Pohjaosa 4 - Rungon/pohjan kääntönivel 5 - Kuulalaakeri 6 - Moottori 7 - Terä 8 - Asteikon vapautusvipu 9 - Rungon laskun avaamispainike 10 - Kiinteä teräsuoja 11 - Liikutettava teräsuoja 12 - Kiinnitysakseli 13 - Pölynpoisto 14 - Työkappaleen puristimet (lisävaruste) 15 - Ylempi työpinta 16 - Liikutettava yläturvasuoja 17 - Laakerikannatin 18 - Tukijalat 19 - Kuljetuksen lukitustappi 51 - Pääkytkimen lukituslaite 52 - Pääkytkimen vapautuslaite 2 ASENNUS 2.1 PAKKAUKSEN PURKU Poista koneen kuljetussuojana käytetty laatikko ja säilytä se kuljetusta ja/tai säilytystä varten. 2.2 KÄSITTELY Koska laite ei ole painava, sitä voidaan nostaa ja siirtää yhden henkilön toimesta lukitsemalla sen kuljetusasentoon tapilla 19 ja nostamalla sitä ohjauskahvasta KULJETUS Aseta laite toimituslaatikkoonsa laitteen kuljetuksen ajaksi. Tarkasta, että laite on asetettu oikeaan asentoon pakkauksessa olevien nuolien osoittamalla tavalla. Huomioi pakkauksessa olevat kuvaukset, koska ne sisältävät tärkeää tietoa laatikoiden lastauksesta ja pinoamisesta. Suosittelemme sitomaan kuorman köysillä tai suojahihnoilla kuorman liukumisen tai putoamisen estämiseksi kuljetuksen aikana. 4

5 2.4 LAITTEEN SIJOITUS / TYÖPISTE (Kuva 24) Aseta laite riittävän tasaiselle työpenkille tai alustalle/jalustalle niin, että se on parhaassa mahdollisessa vakaassa asennossa. Mikäli haluat kiinnittää laitteen paikalleen, käytä alustassa olevia kiinnitysreikiä. Nämä ovat saatavissa lisävarusteina. Jotta sahauksen ajaksi varmistettaisiin paras mahdollinen ergonomia, on työpenkki sijoitettava korkeudelle, missä kiinnitystaso on cm päässä maasta (katso kuva 2). Varmista, että koneen ympärillä on vähintään 80 cm liikkumatila tarvittavien puhdistus-, huolto- säätötoimintojen suorittamiseksi turvallisesti (katso kuva 3). HUOMIO: Varmista, että kone on asennettu sopivaan asentoon ympäristöolosuhteet ja valaistuksen huomioiden. Työympäristön yleiset olosuhteet ovat erittäin tärkeitä tapaturmien ja onnettomuuksien välttämiseksi. 2.5 SÄHKÖLIITÄNNÄT Tarkasta, että käytettävä sähköjärjestelmä on maadoitettu voimassaolevien turvallisuusmääräysten mukaisesti ja että virtapistoke on hyvässä käyttökunnossa. Sähköjärjestelmä on varustettava suojalaitteella, joka suojaa kaikkia johtimia oikosulkuja ja ylikuormitusta vastaan. Laitteen valinnan tulee olla koneen moottorissa ilmoitettujen sähkömääritysten mukainen. HUOMAUTUS: Jiirisahan sähköjärjestelmä on varustettu alijännitereleellä, joka avaa piirin automaattisesti jännitteen pudotessa esiasetetun rajan alapuolelle ja joka estää koneen nollaamisen jännitteen palatessa normaalille tasolle. Jos kone pysähtyy odottamatta, älä hätäänny. Varmista, että sähköjärjestelmässä ei ole jännitehäiriöitä. 3 SÄÄTÖ (Kuvat ) HUOMIO: Kaikki alla kuvatut säätötoiminnot on suoritettava koneen moottori sammutettuna. 3.1 LEIKKAUSKULMAN-PÄÄN PYÖRIMISEN SÄÄTÖ (Kuva 4) Pää pysähtyy automaattisesti, kun osoitin 22 on kohdistettu vastaavan asennon kanssa pyörityslevyn asteikolla. Kaikissa muissa asennoissa, kun osoitin on kohdistettu levyn kanssa, lukitse pyörivä laakeri kahdella nupilla 20. 3,2 LEIKKAUSKULMAN-PÄÄN KULMAN SÄÄTÖ (Kuva 5) Koneen pää voidaan kallistaa vasemmalle enintään 45 Vapauta nuppi 24(koneen takaosassa) ja kallista päätä, kunnes se on pysäytintä vasten 45 kulmassa (kalibroitu testauksen aikana). Kiristä nuppi 24 pään lukitsemiseksi paikalleen. Kaikissa muissa asennoissa, kohdista osoitin 25 pään takaosassa vastaavan merkin kanssa kääntönivelen asteikolla 23 (Kuva 16). VAARA/VAROITUS: Kaksoisleikkauskulmassa (pyöriminen ja pään kallistus), pidätä työkappaletta tiukasti konetta vasten oikealla kädellä ja ohjaa pään laskemista vasemmalla kädellä (Kuva 16). 3.3 TANGON KIINNIKKEEN SÄÄTÖ/ASENNUS (LISÄVARUSTE) (kuva 6) Työkappaleiden katkaisemiseksi samanpituisiksi, käytä tangon kiinnikettä, jotta mittausta ei tarvitse suorittaa uudestaan. Kierrä tango 26 reikään alustassa ja lukitse se ruuvilla 27: Löysää käsipyörää 28 ja sijoita kiinnike 29 sopivalle etäisyydelle terästä; kiristä käsipyörä uudelleen YLEMMÄN TYÖPINNAN KORKEUDEN SÄÄTÖ (kuva 7) KOSKEE VAIN PYÖRÖSAHAA HUOMIO: Kun ylempi työpinta on käytössä, on alempi turvasuoja ehdottomasti asennettava. Turvasuojan asentamiseksi pää nostettuna, aseta se kulmalaakereita vasten 30 alustalla. Laske pää alas ja kiinnitä runko tähän asentoon lukitustapilla 19. Ylemmän työpinnan korkeuden säätämiseksi halutun leikkausleveyden saamiseksi, noudata seuraavia ohjeita: - Löysää kahta käsipyörää 32; - Liikuta laakerinkannatinta 17 terää kohti; - laske tai nosta työpintaa nupista 53 ja katso haluttu sahauskorkeus asteikkolevystä 33; - kiristä käsipyörät 32; Tämä jiirisaha voi sahata oikealle ja vasemmalle. Esiasetetut asennot ovat: ' - 30 ja 45. Koneen asettamiseksi yllä kuvatulla tavalla, löysää nuppia 20, vapauta koneen pää työntämällä vipua 21 alaspäin ja kierrä pyörimistukea kahvasta 1. 5

6 3.5 LAAKERIKANNATTIMEN SÄÄTÖ (kuva 8) KOSKEE VAIN PYÖRÖSAHAA Lankkujen sahaamiseksi tietyn kokoisiksi, voidaan tukineliön 17 etäisyys terään säätää. Löysää nuppia 37 ja vedä neliötä 17, kunnes haluttu mitta on asetettu (tämä näkyy mitasta 38 työpöydällä). Kiristä lopuksi nuppi 37 ja huomioi samalla, että neliön osoittama osoittimen asento vastaa todellista terän ja sahauspinnan etäisyyttä. 3.6 KIILAN SÄÄTÖ Varmistaaksesi, että halkaisukiila on oikeassa asennossa, pidä se noin 3mm - 8mm etäisyydellä terän hampaista. Jos näin ei ole, löysää sen kiinnitysruuvia varresta ja liikuta se yllä mainitulle etäisyydelle (kuva 17). 4 KÄYTTÖ Kun kaikki yllä kuvatut toiminnot on suoritettu, voit aloittaa sahaamisen. HUOMIO: Pidä aina kätesi kaukana työalueelta laitteen ollessa käynnissä. 4.1 KÄYTTÖ KATKAISUSSA (sahaaminen alatyöpinnalla) (kuva 10) - Vapauta pää avaamalla lukitustappi Nosta koneen mahdollisimman ylös. - Kiinnitä työkappale kunnolla kulmalaakereita vastaan 30 alustan vasemmalla puolella, jolloin se ei pääse liikkumaan katkaisun aikana. - Aseta oikea käsi käyttökahvalle I ja paina painiketta 9 pään vapauttamiseksi. - Käynnistä moottori painamalla ensin pääkytkimen vapautuspainiketta 52 ja sitten pääkytkimen käynnistyspainiketta 2 kahvassa. - Laske terää asteittain kosketukseen työkappaleen kanssa. - Suorita katkaisu ja nosta pää alkuperäiseen asentoon. - Sammuta moottori vapauttamalla pääkytkin KÄYTTÖ PYÖRÖSAHANA (leikkaaminen ylätyöpinnalla) (kuva 11) HUOMIO: Kun ylempi työpinta on käytössä, on alempi turvasuoja ehdottomasti asennettava. HUOMIO: Kone on varustettu työntökappaleella, jonka mitat ja muoto vastaa Turvallisuusstandardeja (Kuva 15). Kun konetta käytetään PÖYTÄSAHANA (käyttämällä yläpöytää), on tätä käytettävä EHDOTTOMASTI. Pidä työntökappaletta A-puolelta ja aseta eri kokoisilla hahloilla varustettu B-puoli työkappaleeseen, alla olevan kuvan mukaisesti. Työkappaletta voidaan työntää työntökappaleella, joka samanaikaisesti kulkee ja lepää neliöllä C, jolloin kädet voidaan pitää poissa leikkausalueelta. - Kun moottori on sammutettu, laske koneen pää ja lukitse se lukitustapilla Säädä ylempi työpinta halutulle korkeudelle ja säädä laakerikannatin kohdassa SÄÄDÖT kuvatulla tavalla. - tarkasta, että irrotettava suoja on ehjä: Kun sitä nostetaan hieman, on sen palattava takaisin alkuasentoon, peittäen terän kokonaan. - Käynnistä moottorin, kuten kuvattu kohdassa 4.1, ja lukitse pääkytkin asentoon ON lukituslaitteella 51 kahvan alaosassa. - Aseta sahattava työkappale työpinnalle kannatinta vasten ja liikuta työkappaletta hitaasti terää kohti. HUOMIO: Työkappaletta on aina pidäteltävä tiukasti, mutta ei liian lähellä leikkausaluetta. - sammuta kone painamalla käynnistyspainiketta 2 pääkytkimessä, jolloin lukituslaite 51vapautuu automaattisesti. 4.3TERÄN ASENNUS JA/TAI VAIHTO (Kuva 12) HUOMIO: Tämä toimenpide on suoritettava vasta, kun koneen moottori on pysäytetty vapauttamalla pääkytkimen painike 2. - Löysää liikutettavaa suojaa 11 painamalla salpaa 40 ja nostamalla samalla suojaa niin, että terä paljastuu. - Nosta yläpinta mahdollisimman korkealle. - Irrota terän kiinnitysakselin suojatulppa sähkörasian kannesta. - Käytä mukana toimitettua, kahta kuusiokoloavainta: aseta yksi 6 mm ruuvinkantoihin käyttöakselin 41 päässä ja toinen 8 mm ruuvinkantaan terän kiinnitysruuvissa 42; löysää ruuvia ja huomioi, että kierre on vasenkätinen. - Irrota ulkoinen laippa 43, irrota terä vetämällä se ulos pään alapäästä ja asenna uusi terä. - Varmasta, että terän hampaat osoittavat terässä olevan nuolen suuntaan. - Asenna ulkoinen laippa 43, kiristä ruuvi 42 tiukkaan kuusiokoloavaimilla. - Laske yläpinta halutulle korkeudelle ja asenna terän kiinnitysakselin suojatulppa. HUOMAUTUS: Liikutettava suoja 11 palaa oikeaan asentoon automaattisesti kun koneen pää lasketaan, ilman että salpaa joudutaan käyttämään. 6

7 VAARA/VAROITUS: Asenna suojatulppa, jotta pölyä ei pääse koneen sisään. VAARA/VAROITUS: Älä koskaan asenna teriä jotka näyttävät vaurioituneilta. Asenna vain standardin EN mukaisia teriä. Ruostumattomasta teräksestä valmistettujen korkeanopeusterien käyttö on kielletty. Käytä aina oikean kokoisia teräviä teriä 4.4 LEIKKAUSKAPASITEETTI Seuraavissa taulukoissa määritetään leikkauskapasiteetit 0 ja 45 kulmissa, jotka voidaan saavuttaa tässä käyttöohjeessa kuvatuissa normaaleissa käyttöolosuhteissa. 5.2 KIINNIKKEET (Kuva 13) (LISÄVARUSTE) HUOMIO: Kun I - J alumiinia tai muovia sahataan suosittelemme tähän tarkoitukseen asennettujen kiinnikkeiden käyttämistä työkappaleen pitämiseksi kulmatukia vastaan, välttämällä näin niiden liikkumisen ja täten juuttumisia, jotka voivat vaurioittaa työkappaletta ja terää. Tarkasta aina, että vaimenninleuka on kosketuksessa työkappaleeseen ja pitää sen paikallaan alustalla. 5.3 PÖLYN IMEMINEN (Kuva 14) (LISÄVARUSTE) Jiirisaha voidaan liittää imuriin tai pölypussi voidaan asentaa poistoaukkoon 13. Imurinputki ja pussin suu on kiinnitettävä nauhalla poistoaukkoon. Tyhjennä pölypussi, imurin säiliö ja suodatin säännöllisesti. Ilman ulostulonopeuden on oltava vähintään 100 Nm 3 /h. Suosittelemme, "jätesäiliö" tyyppisten imureiden käyttöä. 6 HUOLTO 6.1 MÄÄRÄAIKAISHUOLTO 4.5 LISÄALUSTATUKI Saha on varustettu lisätuella, työkappaleiden paremman asennon saamiseksi alustalla. Pystypäällä voidaan sahata kaikissa asennoissa (esim.: 90, 45 VAS. OIK. jne.). Sahaamiseksi pää kallistettuna, toimi seuraavasti: löysää nuppia, nosta lisätukilevyä, kunnes alin sisäohjaintappi on noussut ulos reiästä, kierrä sitä 180, asenna se reikään vastakkaisella puolella ja kiristä nuppi. Kun sahaaminen kallistetulla päällä on suoritettu, suosittelemme lisätukilevyn asentamista takaisin alkuperäiseen asentoon ja että nuppi kiristetään. Määräaikaishuollon toimenpiteet voidaan myös suorittaa käyttöhenkilöstön toimesta edellisissä ja tässä kappaleessa kuvattujen ohjeiden mukaisesti. 1. Älä öljyä jiirisahaa. Sahaaminen on suoritettava kuivissa olosuhteissa (mukaan lukien alumiinin ja alumiiniseosten sahaaminen); kaikki pyörivät osat ovat itsevoitelevia. 2. Käytä sopivia suojavarusteita huollon aikana (suojalaseja ja - käsineitä). 3. Poista lastut tarvittaessa leikkuualueelta, työpinnoilta ja tukialustalta. Käytä imuria tai harjaa. VAARA/VAROITUS: Älä koskaan käytä paineilmaa puhdistustoimenpiteisiin 5 VARUSTELU 5.1 TERÄN VALINTA Jiirisaha on varustettu WIDIA-terällä (305 halkaisija x 30 reikä x 2,5 mm paksuinen). Seuraavat terät ovat käytettävissä Terä D.305 mm. 48 Hammasta Terä D.305mm.72 Hammasta Terä D.305 mm. 96 Hammasta Terä D.305mm. 96 hammasta alumiinille Kova ja pehmeä, kotimaiset ja eksoottiset puulaadut Enintään 30 mm paksuisten lastulevyjen ja levyjen sahaamiseen Listojen sahaamiseen Alumiinin ja muovin sahaamiseen 4. Tarkasta terän kunto säännöllisesti: Jos koet vaikeuksia sahaamisessa, pyydä ammattimaista henkilö teroittamaan terä tai vaihda se tarvittaessa. 5. Tarkasta ajoittain, että terä pysähtyy kokonaan 10 sekunnin kuluessa painikkeen päästämisestä ja että varren jousi mahdollistaa varren palauttamisen mekaaniseen pysäyttimeen 2 sekunnin kuluessa; jos jokin näistä ei toimi oikein, pyydä valtuutettua huoltomiestä korjaamaan kone. 6.2 HUOLTOKESKUS Mikäli määräaikaishuollon toimenpiteet, takuunalaiset korjaukset tai muut korjaustyöt on suoritettava valtuutetun huoltohenkilöstön toimesta, ota yhteys jälleenmyyjäsi huoltopisteeseen tai jälleenmyyjäsi valtuuttamaan huoltoliikkeeseen. 7

8 6.3 LAITTEEN JA PAKKAUSMATERIAALIEN HÄVITYS TIETOJA KÄYTTÄJÄLLE Direktiivin 25. Heinäkuuta 2005, nro. 151 artiklan 13 Direktiivien käyttöönotto 2002/95/EEC, 2002/96/EEC ja 2003/108/EEC mukaan, koskien vaarallisten aineiden käytön rajoittamista sähkö- ja elektroniikkalaitteissa ja niiden hävittämistä, huomioi seuraavat: Yliruksattu jäteastia tuotteessa tai pakkauksessa, muistuttaa että laite on erotettava kotitalousjätteestä sen käyttöiän päätyttyä. Käyttäjän on vietävä laite valtuutettuun sähkö- ja elektroniikkaromun käsittelylaitokseen tai jälleenmyyjälle uuden laitteen ostamisen yhteydessä. Kierrätys tai ympäristöystävällinen poistaminen auttaa säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa ja auttaa koneen materiaalien uudelleenkäytön. HUOMIO! Käyttömaan voimassa olevan lainsäädännön mukaan, laitteen luvaton hävittäminen on rangaistava. 7 VIANETSINTÄ ONGELMAT MAHDOLLISET SYYT KORJAUSTOIMENPITEET Moottori ei toimi Viallinen moottori, virtajohto tai pistoke. Varokkeet palaneet Laite on tarkastettava valtuutetun huoltohenkilöstön toimesta; älä yritä itse korjata laitetta. Tarkasta varokkeet ja vaihda ne tarvittaessa Moottori käynnistyy hitaasti eikä saavuta käyttönopeutta Moottorin melutaso korkea Moottori ei saavuta täyttä tehoa Moottori pyrkii ylikuumenemaan Saha kitisee käynnistyksen yhteydessä Sahauskyky heikentynyt Leikkaustulos on epätasainen tai epäsäännöllinen Työkappaleen murtuminen Alhainen syöttöjännite Käämit vialliset. kondensaattori palanut Käämit vialliset. Moottori viallinen Ylikuormitussuoja lauennut ukonilman, varusteiden tai muiden moottoreiden vaikutuksesta. Moottori ylikuormitettu. Riittämätön moottorin jäähdytys Käyttöhihna ei ole riittävän kireällä tai se on kulunut. Terä on teroitettu toistuvasti ja sen halkaisija on pienentynyt. Terä on kulunut tai hampaat eivät sovi sahattavan materiaalin paksuudelle. Terän hampaat eivät sovi työkappaleelle Pyydä sähköyhtiötä tarkastamaan käytettävissä oleva jännite. Moottori on tarkastettava valtuutetun huoltohenkilöstön toimesta. Kondensaattori on tarkastettava valtuutetun huoltohenkilöstön toimesta. Moottori on tarkastettava valtuutetun huoltohenkilöstön toimesta. Älä käytä muita laitteita tai moottoreita samassa virtapiirissä kuin jiirisaha Vältä moottorin ylikuormittamista sahaamisen aikana. Poista pöly moottorista sen riittävän jäähdyttämisen varmistamiseksi. Hihna on tarkastettava valtuutetun huoltohenkilöstön toimesta Säädä pään laskemisen rajoitinkytkintä. Pyydä ammattitaitoista henkilöä teroittamaan terä. Tarkasta, että käytettävä terä on sopiva. Katso kohta TERÄN VALINTA. Tarkasta oikea hammastyyppi. Katso kohta TERÄN VALINTA. 8

9 SÄHKÖKYTKENTÄKAAVIO 1 Keltavihreä 2 Ruskea 3 Sininen 4 Musta 5 Punainen X Virtapistoke M Moottori E Ohjauspiiri P Käynnistyskytkin 9

10 999 KUVAUKSET Valmistusmaa Jiirisaha Sarjanumero / Valmistusvuosi Säädettävän työtason käyttö Turvallisuus Valmistajan logo Leikkuukapasiteetti Moottorin tiedot S4-20% 1 min/ 4 min Merkki / Artikkeli 10

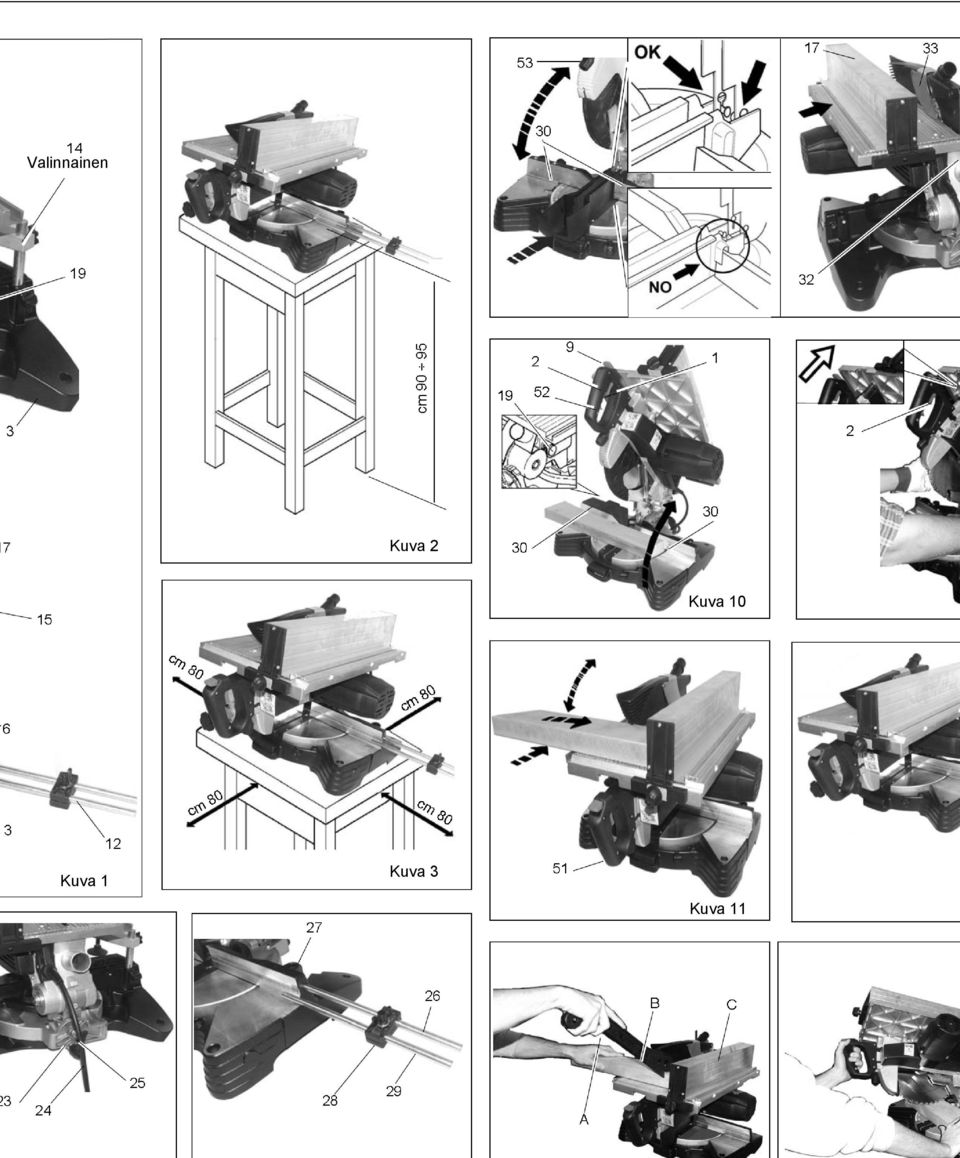

11 Valinnainen Kuva 2 Kuva 10 Kuva 1 Kuva 3 Kuva 11

12 VARAOSAT

13 40024 CASTEL SAN PIETRO TERME (BO) ITALIA Via Salieri, z.i. Cà Bianca Puh / Faksi / Sähköposti: infocom@femi.it
