1 Moduulirakenteinen ilmastointikone Flexomix M Ilmamäärät 2,0 25,0 m 3 /s

2 Flexomix S - uuden sukupolven ilmastointikone, jossa on huomioitu elinkaarikustannukset (LCC) Ilmastointikoneen jokainen toiminto kuluttaa energiaa ja siksi ne suunnitellaan niin energiaa säästäviksi kuin mahdollista. Mutta vain energian tehokkuus kokonaisuudessaan on laskemisen arvoista. Vain laskelmien viimeiseltä riviltä nähdään, mitkä ovat elinkaarikustannukset (LCC). Flexomix M on yhteenkootun tietämyksemme tulos ilmastointitekniikasta ja siitä, mitä siltä tulevaisuudessa tullaan vaatimaan. Flexomix M antaa sinulle edellytykset luoda räätälöity ilmastointikone, jonka käyttökustannukset ovat alhaisimmat mahdolliset.

3 Sisällysluettelo Sivu 1. Moduulirakenteinen ilmastointikone Flexomix M... 2 Yleistä... 2 Liitokset ja nostot Ilmastointikonetyypit Toimitustapa... 4 Rakenne hygienian kannalta... 5 Ulkoasennus Pikaopas... 8 Ilmamääräalueet... 8 Puhallintehot Sisäiset painehäviöt ja vaimennus Poikkipinnat ja suodattimien määrät Sivu Täydelliset toimino-osat, jatkuu EBC Sekoitusosa EBD Sekoitusosa Lisävarusteet EMMT-01 Liitäntäpääty EMMT-02 Liitäntäkehys EMMT-03 Joustavat liittimet EMMT-04 Ulkoasennusrakenne EMMT-05 Jalusta EMMT-07 Valaistus EMMT-11 Tarkastusikkuna EMMT-12 Nostokorvake EMMT-13 Koristelista EMMT-14 Hygieniatiivisteet EMMT-15 Poistoyhde EMMT-20 Liukastumisenestonauha Katsaus ilmankäsittelytoimintoihin Toimintojen rakenne Vaihtoehdot lämmöntalteenotolle Täydelliset toiminto-osat Vakiomoduuli EMM Toimintojen rakenne MIE-KS Sälepelti MIE-ID Sälepelti/suodatin MIE-FB Suodatin MIE-VL Lämmityspatteri MIE-CL Jäähdytys-/LTO-patteri MIE-IU Ulkosäleikkö MIE-EL Sähköpatteri MIE-EF Kostutin MIE-KM Huolto-osa MIE-TD Väliosa MIE-KL Äänenvaimennus MIE-MD Varusteosa Talteenotto EXA Roottori EXC Levylämmönvaihdin Patterilämmönvaihdin Täydelliset toiminto-osat EBA Sekoitusosa EBB Sekoitusosa EAF Puhallinosa EAC Kulmaosa

4 1. Moduulirakenteinen ilmastointikone Flexomix M Yleistä Ilmastointikone Flexomix M on kehitetty vastaamaan niin tämän päivän kuin tulevaisuuden haasteisiin ympäristöstämme vähäenergiseksi ja ympäristöön sopivaksi ilmastointilaitteeksi. Ilmastointikone on rakennettu moduulijärjestelmällä, jossa eri toiminnot vaativat tietyn moduulipituuden ja asiakas päättää itse toimituksen rakenteen. Rakenne Kotelo Koneen runko on tehty ruiskupuristetusta luonnonanodisoidusta alumiiniprofiilista. Luukuissa ja paneeleissa on kaksoislevyrakenne ja ne on tehty alumiini/ sinkkikäsitellystä levystä, jonka suojakerros (ALC) täyttää ympäristöluokan M3 vaatimukset. Välissä oleva eristys on vakiona 50 mm:ä paksua palonkestävää mineraalivillaa, saatavissa on myös EI 30 paloluokan eristys. Kaikissa tarkastusluukuissa on säädettävät saranat. Kotelo täyttää tiiveysluokan A vaatimukset ja lämmönläpäisykertoimen T4 CEN preen 1886 mukaisesti. Asennusvaatimukset Flexomix M voidaan normaalirakenteisena sijoittaa tilaan, jonka lämpötila on +7 ja +30 C välillä ja talvella konehuoneen kosteuspitoisuus on < 3,5 g/kg ilmaa. Ilmastointikone on mahdollista varustaa myös ulkosasennusta varten. Käyttöalueet Flexomix M on käyttökelpoinen useimman tyyppisiin rakennuksiin ja käyttötarkoituksiin, kuten sairaaloihin, konttoreihin, konepajoihin, kouluihin, pankkeihin, hotelleihin, tehtaisiin, tavarataloihin jne. Ympäristö Tuotteemme valmistetaan ja kehitetään ympäristönohjausjärjestelmän ISO mukaisesti. Näin huolehdimme ympäristöstämme ja annamme lapsillemme turvallisemman tulevaisuuden Ilmastointikoneemme ympäristöselvityksestä selviää mitä materiaaleja tuotteissamme on ja josta näet, kuinka suuri osuus voidaan palauttaa luonnolliseen kierrätykseen. Tämän tuotekansion tarkoituksena on antaa tietoa Flexomix M-sarjan tuotteista ja täydentää IV Produktin ilmastointi-koneen valintaohjelmaa. Ennen tuotteen tilaamista on mitoitus aina tehtävä IV Produktin ilmastointikoneen valintaohjelmalla. Laatu Laadunohjausjärjestelmällämme ISO 9001 me takaamme, että tuotteemme ovat laadukkaita antamaan turvallisuutta asiakkaillemme ja käyttäjille tuotteen koko elinkaaren ajan. 2

5 LCC. Elinkaarikustannukset. Ilmastointikoneen Flexomix M pitää toimia useiden vuosien ajan. Käytännössä voidaan eliniäksi laskea vuotta. Suurimmat kustannukset tuona aikana ovat käyttökustannukset. LCC:ssä huomioidaan kaikki kustannukset, kuten hankinta, käyttö, huolto ja ympäristö. Flexomix S:n kehityksessä on huomioitu elinkaarikustannukset, jotta sinulle voidaan antaa niin alhaiset LCC-kustannukset kuin mahdollista. Kotisivultamme löydät otsikon LCC Direkt alta LCC-laskentaohjelmamme, joka auttaa tekemään sinua oikeat ratkaisut. Liitokset ja nostot Tiivisteenä käytetään itseliimautuvaa tiivistenauhaa. Toiminto-osien liittämiseen toisiinsa käytetään sisäpuolelle asennettavia kiristettäviä hakoja. Ilmastointikoneen osiin voidaan kiinnittää nostokorvakkeet ( EMMT 12 ). Nosto suoritetaan kuvan mukaisesti niin, että V = 80 o max. Liitäntäkehyksissä on neljä reikää, 10mm ja ne voidaan liittää toisiinsa myös työntölistalla. 3

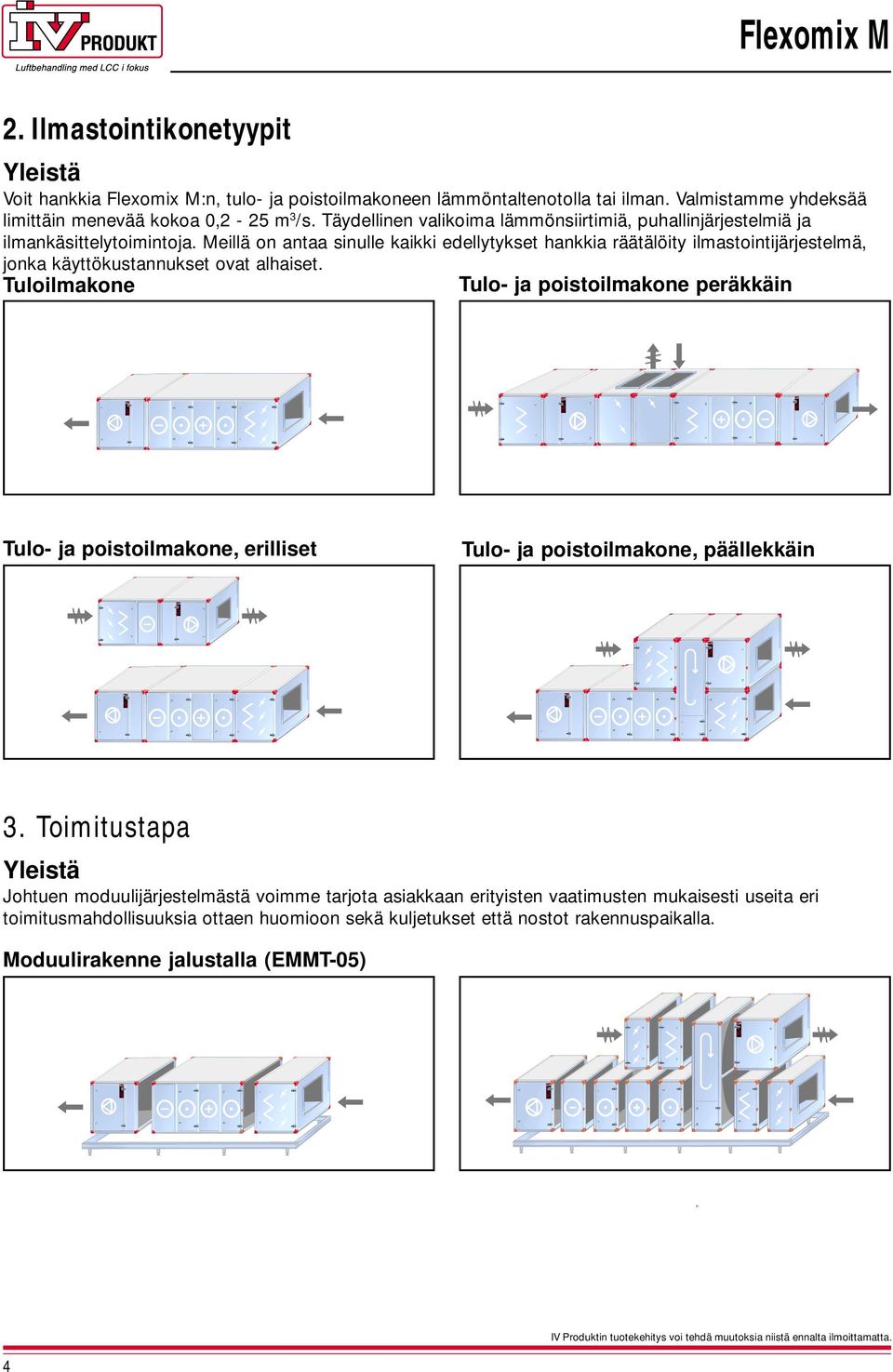

6 2. Ilmastointikonetyypit Yleistä Voit hankkia Flexomix M:n, tulo- ja poistoilmakoneen lämmöntaltenotolla tai ilman. Valmistamme yhdeksää limittäin menevää kokoa 0,2-25 m 3 /s. Täydellinen valikoima lämmönsiirtimiä, puhallinjärjestelmiä ja ilmankäsittelytoimintoja. Meillä on antaa sinulle kaikki edellytykset hankkia räätälöity ilmastointijärjestelmä, jonka käyttökustannukset ovat alhaiset. Tuloilmakone Tulo- ja poistoilmakone peräkkäin Tulo- ja poistoilmakone, erilliset Tulo- ja poistoilmakone, päällekkäin 3. Toimitustapa Yleistä Johtuen moduulijärjestelmästä voimme tarjota asiakkaan erityisten vaatimusten mukaisesti useita eri toimitusmahdollisuuksia ottaen huomioon sekä kuljetukset että nostot rakennuspaikalla. Moduulirakenne jalustalla (EMMT-05) 4

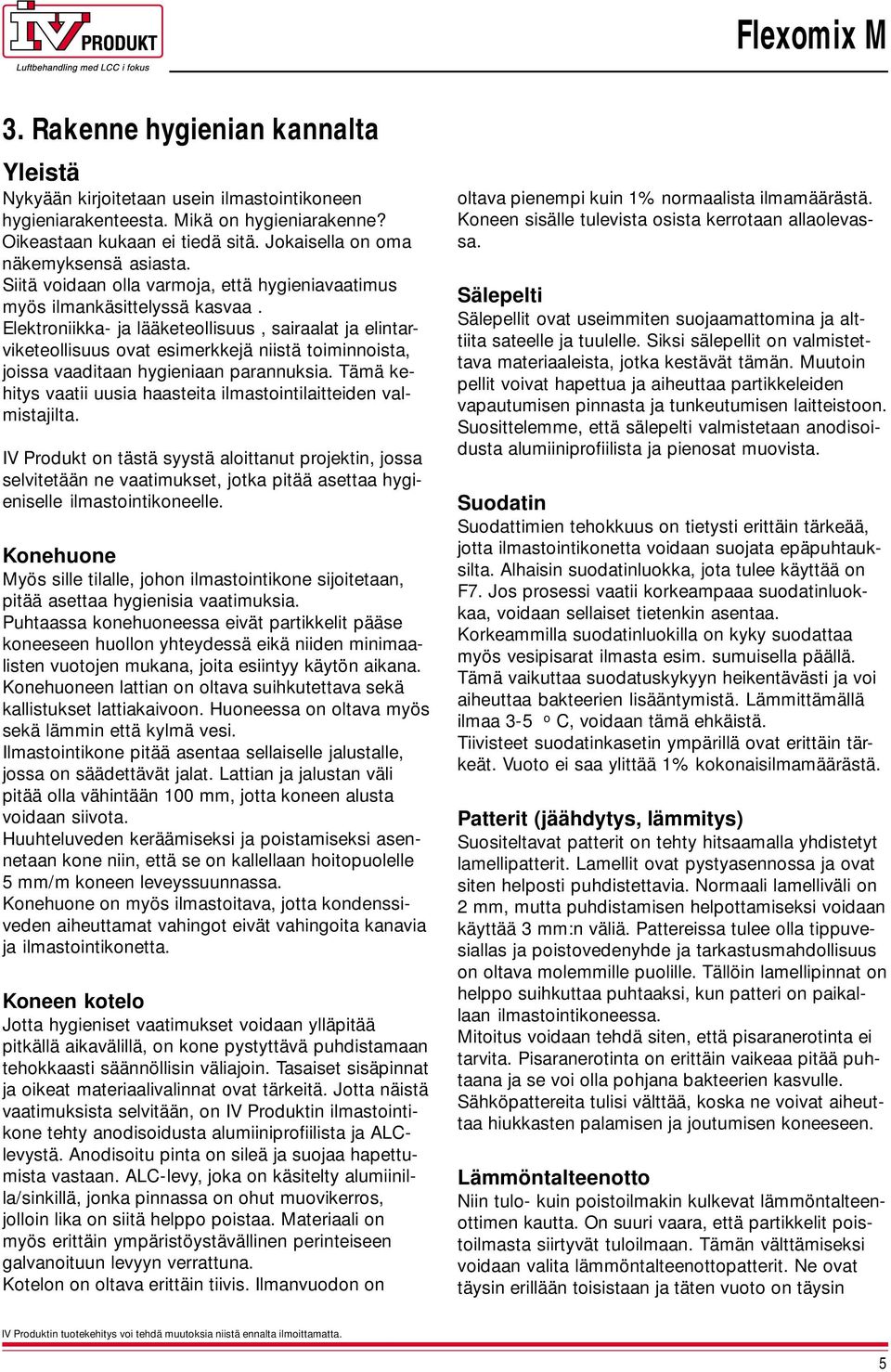

7 3. Rakenne hygienian kannalta Yleistä Nykyään kirjoitetaan usein ilmastointikoneen hygieniarakenteesta. Mikä on hygieniarakenne? Oikeastaan kukaan ei tiedä sitä. Jokaisella on oma näkemyksensä asiasta. Siitä voidaan olla varmoja, että hygieniavaatimus myös ilmankäsittelyssä kasvaa. Elektroniikka- ja lääketeollisuus, sairaalat ja elintarviketeollisuus ovat esimerkkejä niistä toiminnoista, joissa vaaditaan hygieniaan parannuksia. Tämä kehitys vaatii uusia haasteita ilmastointilaitteiden valmistajilta. IV Produkt on tästä syystä aloittanut projektin, jossa selvitetään ne vaatimukset, jotka pitää asettaa hygieniselle ilmastointikoneelle. Konehuone Myös sille tilalle, johon ilmastointikone sijoitetaan, pitää asettaa hygienisia vaatimuksia. Puhtaassa konehuoneessa eivät partikkelit pääse koneeseen huollon yhteydessä eikä niiden minimaalisten vuotojen mukana, joita esiintyy käytön aikana. Konehuoneen lattian on oltava suihkutettava sekä kallistukset lattiakaivoon. Huoneessa on oltava myös sekä lämmin että kylmä vesi. Ilmastointikone pitää asentaa sellaiselle jalustalle, jossa on säädettävät jalat. Lattian ja jalustan väli pitää olla vähintään 100 mm, jotta koneen alusta voidaan siivota. Huuhteluveden keräämiseksi ja poistamiseksi asennetaan kone niin, että se on kallellaan hoitopuolelle 5 mm/m koneen leveyssuunnassa. Konehuone on myös ilmastoitava, jotta kondenssiveden aiheuttamat vahingot eivät vahingoita kanavia ja ilmastointikonetta. Koneen kotelo Jotta hygieniset vaatimukset voidaan ylläpitää pitkällä aikavälillä, on kone pystyttävä puhdistamaan tehokkaasti säännöllisin väliajoin. Tasaiset sisäpinnat ja oikeat materiaalivalinnat ovat tärkeitä. Jotta näistä vaatimuksista selvitään, on IV Produktin ilmastointikone tehty anodisoidusta alumiiniprofiilista ja ALClevystä. Anodisoitu pinta on sileä ja suojaa hapettumista vastaan. ALC-levy, joka on käsitelty alumiinilla/sinkillä, jonka pinnassa on ohut muovikerros, jolloin lika on siitä helppo poistaa. Materiaali on myös erittäin ympäristöystävällinen perinteiseen galvanoituun levyyn verrattuna. Kotelon on oltava erittäin tiivis. Ilmanvuodon on oltava pienempi kuin 1% normaalista ilmamäärästä. Koneen sisälle tulevista osista kerrotaan allaolevassa. Sälepelti Sälepellit ovat useimmiten suojaamattomina ja alttiita sateelle ja tuulelle. Siksi sälepellit on valmistettava materiaaleista, jotka kestävät tämän. Muutoin pellit voivat hapettua ja aiheuttaa partikkeleiden vapautumisen pinnasta ja tunkeutumisen laitteistoon. Suosittelemme, että sälepelti valmistetaan anodisoidusta alumiiniprofiilista ja pienosat muovista. Suodatin Suodattimien tehokkuus on tietysti erittäin tärkeää, jotta ilmastointikonetta voidaan suojata epäpuhtauksilta. Alhaisin suodatinluokka, jota tulee käyttää on F7. Jos prosessi vaatii korkeampaaa suodatinluokkaa, voidaan sellaiset tietenkin asentaa. Korkeammilla suodatinluokilla on kyky suodattaa myös vesipisarat ilmasta esim. sumuisella päällä. Tämä vaikuttaa suodatuskykyyn heikentävästi ja voi aiheuttaa bakteerien lisääntymistä. Lämmittämällä ilmaa 3-5 o C, voidaan tämä ehkäistä. Tiivisteet suodatinkasetin ympärillä ovat erittäin tärkeät. Vuoto ei saa ylittää 1% kokonaisilmamäärästä. Patterit (jäähdytys, lämmitys) Suositeltavat patterit on tehty hitsaamalla yhdistetyt lamellipatterit. Lamellit ovat pystyasennossa ja ovat siten helposti puhdistettavia. Normaali lamelliväli on 2 mm, mutta puhdistamisen helpottamiseksi voidaan käyttää 3 mm:n väliä. Pattereissa tulee olla tippuvesiallas ja poistovedenyhde ja tarkastusmahdollisuus on oltava molemmille puolille. Tällöin lamellipinnat on helppo suihkuttaa puhtaaksi, kun patteri on paikallaan ilmastointikoneessa. Mitoitus voidaan tehdä siten, että pisaranerotinta ei tarvita. Pisaranerotinta on erittäin vaikeaa pitää puhtaana ja se voi olla pohjana bakteerien kasvulle. Sähköpattereita tulisi välttää, koska ne voivat aiheuttaa hiukkasten palamisen ja joutumisen koneeseen. Lämmöntalteenotto Niin tulo- kuin poistoilmakin kulkevat lämmöntalteenottimen kautta. On suuri vaara, että partikkelit poistoilmasta siirtyvät tuloilmaan. Tämän välttämiseksi voidaan valita lämmöntalteenottopatterit. Ne ovat täysin erillään toisistaan ja täten vuoto on täysin 5

8 poistettu. Jos valitaan levylämmönvaihdin, on selvitettävä millaisia vaatimuksia on asetettava tuloilmapuhaltimen jälkeiselle suodattimelle. Pyörivää lämmönsiirrintä tulee välttää, jos hygieniavaatimukset ovat korkeat. Vaara ilman ja partikkeleiden siirtymiselle on olemassa. Puhaltimet Perinteisellä hihnakäyttöisellä keskipakoispuhaltimella on se haittapuoli, että hihna aiheuttaa pölyämistä ja siipipyörä on erittäin vaikea puhdistaa, koska se on kaavun sisällä. Huonosta puhdistamisesta voi seurata pyörän epätasapainoa ja laakerien rikkoutumista. Yllämainitun välttämiseksi suosittelemme vapaastipuhaltavaa puhallinta, jossa ei ole spiraalin muotoista kaapua (Windstrong). Tämä puhallin on suorakäyttöinen, joten siipipyörä on asennettu suoraan moottorin akselille. Koska puhaltimesta puuttuu kaapu, on pyörä helppo puhdistaa. Lisäksi hihnan puuttuminen poistaa pölyn muodostumisen. Suurilla puhallinosilla on usein pohjapalkit, jotka estävät huuhteluveden poistamisen kotelosta. Valitsemalla hygienisellä pohjalla varustetun osan, jossa on kokonaan sileä pohja, helpottuu puhdistaminen oleellisesti. tarpeellista koneen osissa, joissa on poistovesiyhde. Pattereiden pinnat puhdistetaan varovasti, jotta lamellit eivät vahingoidu. HUOM! Ilmastointikonetta ei saa puhtaaksi vain huuhtelemalla pintoja ja antamalla veden virrata pois yhteen kautta. Sitä voi verrata auton pesuun, jossa käytetään vain vesiletkua. IV Produktin hygieniarakenne käsittää: - Vahvistettu pohjan tiivistys ja täytetyt profiilin liitokset(emmt-14) - Pattereille valitaan tippuvesialtaat (kts. patterikoodit) - Puhdistuksessa suositellaan käytettäväksi korkeapainepesuria ja märkäimuria Äänenvaimennin Jotta äänenvaimenninelementit voidaan puhdistaa tehokkaasti, on niiden oltava ulosvedettäviä. Elementtien pintamateriaalin on oltava vedellä pestävä. Kun elementit on vedetty ulos, voidaan ne pestä molemmilta puolilta samanaikaisesti ja kotelo voidaan puhdistaa samalla. Puhdistus Jos hygieniset vaatimukset ovat korkeat, on ilmastointikone pestävä vähintään 1 kerta/vuosi. Puhdistamiseen tarvitaan korkeapainepesuria ja märkäimuria, joka on liitetty viemäriin. Ennen pesun alkamista vedetään kaikki ulosotettavat osat esiin (suodatin, äänenvaimennuselementit jne.). Ilmastointikone pestään korkeapainepesurilla. Pesuvesi on haaleaa ja lisäksi voidaan käyttää mietoa pesuainetta mukana. Korkeapainepesun aikana on imurin suulake laitettava koneen kynnyksen sisäpuolelle, jotta vesi voidaan imeä pois. Puhdistamisen päätteeksi imetään seinäpinnat, raot, nurkat jne. puhtaiksi ja kuiviksi. Vaikka imurilla poistetaan huuhteluvesi, ei se ole 6

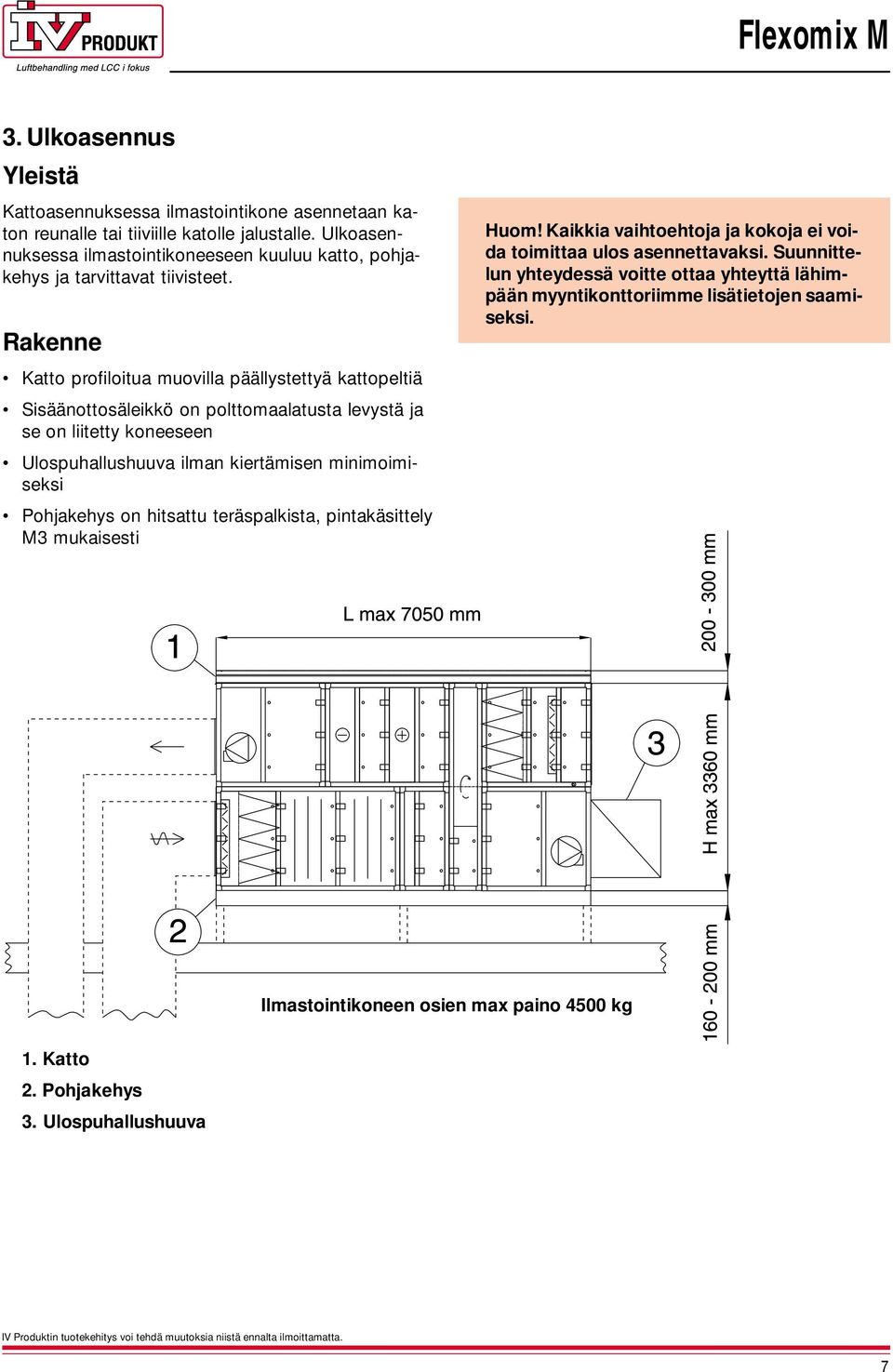

9 3. Ulkoasennus Yleistä Kattoasennuksessa ilmastointikone asennetaan katon reunalle tai tiiviille katolle jalustalle. Ulkoasennuksessa ilmastointikoneeseen kuuluu katto, pohjakehys ja tarvittavat tiivisteet. Rakenne Katto profiloitua muovilla päällystettyä kattopeltiä Sisäänottosäleikkö on polttomaalatusta levystä ja se on liitetty koneeseen Ulospuhallushuuva ilman kiertämisen minimoimiseksi Pohjakehys on hitsattu teräspalkista, pintakäsittely M3 mukaisesti Huom! Kaikkia vaihtoehtoja ja kokoja ei voida toimittaa ulos asennettavaksi. Suunnittelun yhteydessä voitte ottaa yhteyttä lähimpään myyntikonttoriimme lisätietojen saamiseksi. Ilmastointikoneen osien max paino 4500 kg 1. Katto 2. Pohjakehys 3. Ulospuhallushuuva 7

10 4. Pikaopas Ilmamääräalueet Leveys X korkeus kun rakenne on 1-tasoinen Ilmastointikoneen koot Ilmamäärä kun otsapintanopeus 2,5 m/s jäähdytyspatterilla Hihnakäyttöinen keskipakoispuhallin F tai B-pyörällä Suorakäyttöinen vapaastipuhaltava keskipakoispuhallin B-pyörällä ja kierrosluvun säädöllä Lämmöntalteenottovaihtoehdot Puhallintehot Suorakäyttöinen vapaastipuhaltava keskipakoispuhallin, Jossa on taaksepäin kaartuvat siivet (D) (Windstrong). Kokonaispaineen korotus Pa Ilmamäärä 8

11 Hihnakäyttöinen kaksipuolisesti imevä keskipakoispuhallin, jossa on eteenpäin kaartuvat siivet (FB). Kokonaispaineen korotus Pa Ilmamäärä Hihnakäyttöinen kaksipuolisesti imevä keskipakoispuhallin, jossa on taaksepäin kaartuvat siivet (BB). Kokonaispaineen korotus Pa Ilmamäärä 9

12 5. Sisäiset painehäviöt ja vaimennukset Koko 0750 Flexomix M 10

13 Koko

14 Koko

15 Koko

16 Koko

17 Koko

18 Äänenvaimennus Osa Oktaavikaista, keskitaajuus Hz Suodatin ELEF G F F F AL-tasos Hiilikasetti Lämmityspatteri ELEV ELEE Jäähdytyspatteri ELBC LTO-patteri ELXT/ELXF Kostutin EFEF 65% % % Kulmaosa EAC Pyörivä LTO EXA Levy-LTO EXC Vaimenninelementti MIE - KL Kotelo 00 (standardi) E3 (EI 30)

19 6. Poikkipinnat ja suodattimien määrät 7. Katsaus ilmankäsittelytoimintoihin Flexomix M koostuu joukosta täydellisiä toimintoosia ja 12 moduulista, jotka ovat vakiopituisia. Moduulit varustetaan valituilla ilmankäsittelytoiminnoilla - huomioiden ulkomitat sisäänvientiä varten - rajoittavina tekijöinä. Seuraavilta sivuilta saat lyhyet yksiselitteiset tiedot täydellisistä toiminto-osista, sisäosista sekä perusteet, miten lasketaan koneen pituus. Maksimimäärä toimitettavia moduuleja tuloilmalla = 7 kpl Kok.pituus Minimimäärä toimitettavia moduuleja tuloilmalle = 3 kpl Kok.pituus 17

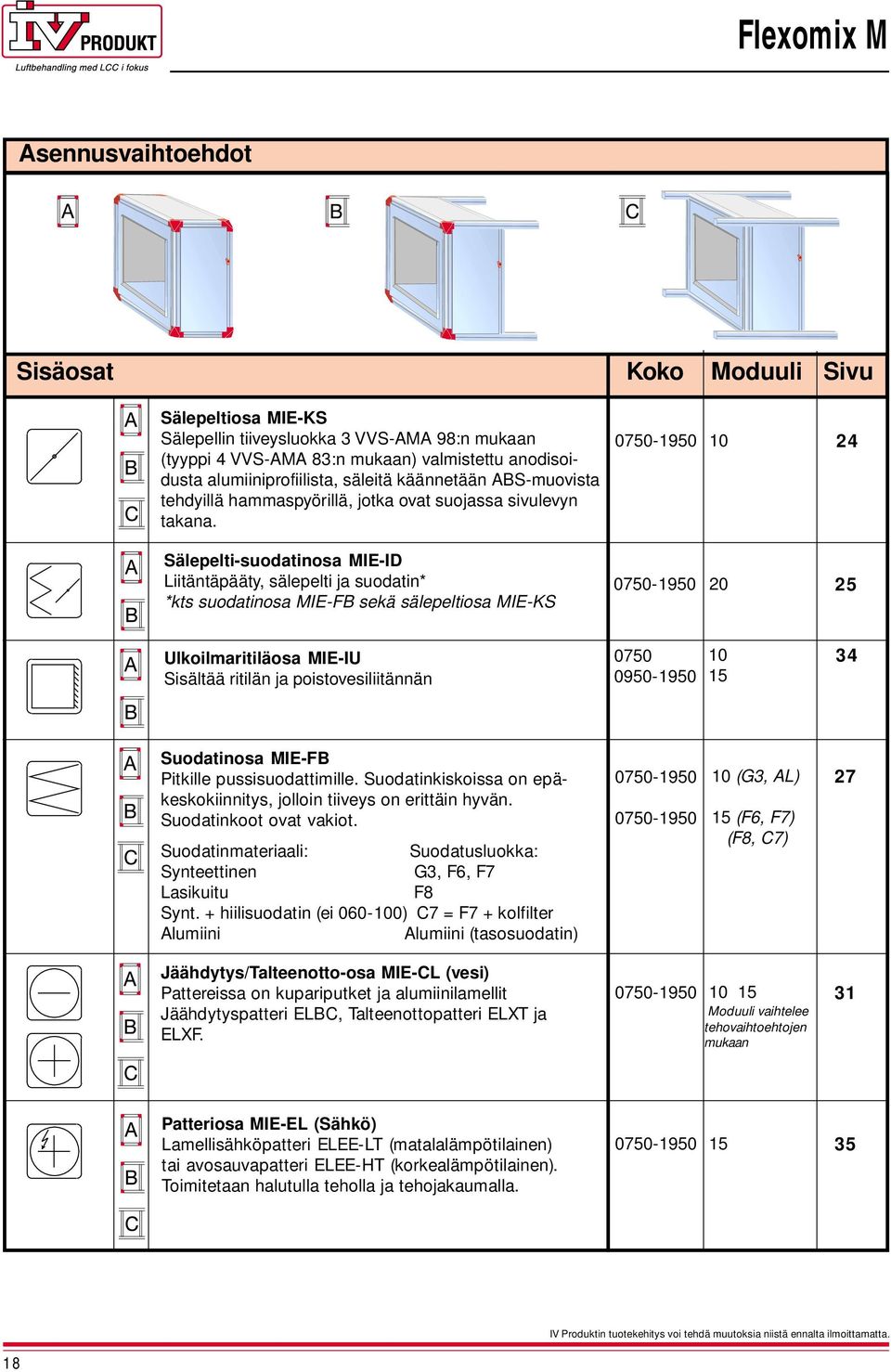

20 Asennusvaihtoehdot Sisäosat Koko Moduuli Sivu Sälepeltiosa MIE-KS Sälepellin tiiveysluokka 3 VVS-AMA 98:n mukaan (tyyppi 4 VVS-AMA 83:n mukaan) valmistettu anodisoidusta alumiiniprofiilista, säleitä käännetään ABS-muovista tehdyillä hammaspyörillä, jotka ovat suojassa sivulevyn takana Sälepelti-suodatinosa MIE-ID Liitäntäpääty, sälepelti ja suodatin* *kts suodatinosa MIE-FB sekä sälepeltiosa MIE-KS Ulkoilmaritiläosa MIE-IU Sisältää ritilän ja poistovesiliitännän Suodatinosa MIE-FB Pitkille pussisuodattimille. Suodatinkiskoissa on epäkeskokiinnitys, jolloin tiiveys on erittäin hyvän. Suodatinkoot ovat vakiot. Suodatinmateriaali: Suodatusluokka: Synteettinen G3, F6, F7 Lasikuitu F8 Synt. + hiilisuodatin (ei ) C7 = F7 + kolfilter Alumiini Alumiini (tasosuodatin) (G3, AL) 15 (F6, F7) (F8, C7) 27 Jäähdytys/Talteenotto-osa MIE-CL (vesi) Pattereissa on kupariputket ja alumiinilamellit Jäähdytyspatteri ELBC, Talteenottopatteri ELXT ja ELXF Moduuli vaihtelee tehovaihtoehtojen mukaan 31 Patteriosa MIE-EL (Sähkö) Lamellisähköpatteri ELEE-LT (matalalämpötilainen) tai avosauvapatteri ELEE-HT (korkealämpötilainen). Toimitetaan halutulla teholla ja tehojakaumalla

21 Sisäosat jatkuu Koko Moduuli Sivu Lämmityspatteriosa MIE- VL (vesi) Patterissa on kupariputket ja alumiinilamellit. Lämmityspatteri ELEV (vesi) Kostutinosa MIE-EF Kostutin toimii haihdutusperiaatteella joko vesijohtovedellä tai kierrätysvedellä, hyötysuhde on 65%, 85 % tai 95 % Tarkastusosa MIE-KM* Osassa MIE-KM* on saranat luukussa ja se asennetaan koneen muiden osien väliin Vaihtelee tarpeen mukaan 41 Tyhjäosa MIE-TD* erikoistoiminnoille (esim höyrysuutin) tai täyteosana Vaihtelee tarpeen mukaan 42 Äänenvaimennusosa MIE-KL Äänenvaimentimet voidaan vetää ulos. Materiaalina on mineraalivilla ja päällys on puhdistettavaa kudosta (Cleantech) Moduulikoko vaihtelee vaimennustarpeen mukaan 44 Varusteosa MIE-MD Eristetty tila sähkö- ja ohjauskaapin asentamiselle. Luukussa on saranat *MIE-KM/ TD vaatii puhallinaukon, jos puhallinosa on seuraava - ei kuitenkaan, jos koneessa on Windstrongpuhallinosa. 19

22 Lämmöntalteenottovaihtoehdot Koko Pituus (mm) Sivu 4 Patterilämmönvaihdin Lämmönvaihdinjärjestelmässä on lämmöntalteenottopatterit* FLXT oja FLXF. Veteen sekoitetaan jäätymisenestoainetta, jota käytetään lämmönsiirtäjänä. *kts. patteritoiminto MIE-CL Kts. patteritoiminto MIE-CL. 31 Pyörivä lämmönvaihdin EXA On täydellinen toiminto-osa, jossa on pyörivä regeneratiivinen lämmönvaihdin, jossa on elektroninen kierrosluvun säätö. Roottorissa on vuorotellen tasaisia ja uritettuja alumiininauhoja. Rakenteet ovat: käsittelemätön (NO), hygroskooppinen (HY) ja epoksimaalattu (EX) Levylämmönvaihdin EXC On täydellinen toiminto-osa, jossa on levylämmönvaihdin. Lämmönvaihdin on alumiininen, jossa virtaus on ristikkäinen sekä ohituspellistö. Lämmönvaihdin voi olla myös epoksikäsitelty

23 Täydelliset toiminto-osat, ERILLISET Koko Pituus (mm) Sivu Sekoitusosa EBA Täydellinen toiminto-osa, jossa on kaksi sälepeltiä* esim. ulkoilman ja postoilman sekoittamiseksi. *kts. MIE-KS Sekoitusosa EBB Täydellinen toiminto-osa, jossa on kolme sälepeltiä* esim. ulkoilman, poistoilman ja palautusilman sekoittamiseksi. *kts. MIE-KS Puhallinosa EAF Täydellinen värinävaimennettu puhallinjärjestelmä, jossa on liitäntäpääty. FB- hihnakäyttöinen keskipakoispuhallin, jossa on eteenpäin taivutetut siivet (koot ). BB - hihnakäyttöinen keskipakoispuhallin, jossa om taaksepäin taivutetut siivet. D - suorakäyttöinen keskipakoispuhallin, jossa on taaksepäin taivutetut siivet ilman kaapua (Windstrong). Kokoluokille 0750 ja 1250 voidaan valita joko lyhyt tai vaihtoehtoisesti pitkä puhallinosa , , Kulmaosa EAC On toiminto-osa, jossa ilmanvirtausta voidaan kääntää. Osaan voidaan asentaa sälepelti Täydelliset toiminto-osat, PÄÄLLEKKÄISET Sekoitusosa EBC On täydellinen toiminto-osa päällekkäin asennetaville koneille. Siinä on kolme sälepeltiä esim. ulkoilman, poistoilman ja palautusilman sekoittamiseksi. *kts MIE-KS Sekoitusosa EBD On täydellinen toiminto-osa päällekkäin asennetaville koneille. Siinä on kaksi sälepeltiä esim. palautusilman käyttöön yöaikana

24 8. Vakiomoduuli EMM Yleistä Täydellisten toiminto-osien vakiomoduulien ja kotelon runko on tehty ruiskupuristetusta luonnonanodisoidusta alumiiniprofiilista ja runkoprofiilit liitetään toisiinsa pintakäsitellyillä alumiinisilla kulmakappaleilla. Paneelissa on kaksoislevyrakenne ja se on tehty Aluzink-levystä, jossa on ALC suojakerros. Levyjen välissä on 50 mm paksu lämpöeriste (ominaispaino 40 kg/m 3 ). Palonkestävä mineraalivilla / EI 30 (ominais-paino 140 kg/m 3 ) voidaan myös valita. Kotelo täyttää tiiveysluokan A, CEN preen 1886 mukaisen lämmönläpäisykertoimen T3 ja ympäristöluokan 3 vaatimukset. Tarkastusluukuissa on säädettävät saranat ja lukko. Moduuliosa EMM ja valittu toiminto-osa muodostavat täydellisen koneen osan. Rakenteet Erittely Moduuli EMM -a -b -c a - Koko: 0750, 0950, , 1550, 1950 b - Moduuli: 10, 15, 20, 25, 30, 35 40, 45, 50, 55, 60 c - Kotelo: 00 = Lämpöeristetty E3 = EI 30 Lisävarusteet EMMT-01 Liitäntäpääty... sivu 72 EMMT-02 Liitäntäkehys... sivu 72 EMMT-03 Joustava liitin... sivu 73 EMMT-04 Ulkoasennusrakenne... sivu 73 EMMT-05 Jalusta... sivu 73 EMMT-07 Valaistus... sivu 74 EMMT-11 Tarkastuslasi... sivu 74 EMMT-12 Nostokorva... sivu 74 EMMT-13 Koristelista... sivu 75 EMMT-14 Hygieniatiivistys... sivu 75 EMMT-15 Poistoyhde... sivu 75 22

25 Tekniset tiedot Mitat ja painot Toiminto-osista kertovassa tekstissä selviää millainen moduulin pituus tarvitaan. Valintaohjelmamme avulla löydät parhaan ratkaisun. Moduuleja on 12 eri pituutta 260 mm aina 2460 mm asti. Kokonaispaino koneen osalle saadaan laskemalla yhteen moduulin paino allaolevasta taulukosta sekä valitun toiminto-osan paino jäljempänä olevilta sivuilta. Esimerkki: Annettu: Valitaan sisäosa MIE-ID , jonka paino on 125 kg. Kokonaispaino lasketaan niin, että vakiomoduulin 20 paino lisätään ylläolevasta taulukosta. Kokonaispaino = = 245 kg Annettu: Valitaan sisäosa MIE-ID , jonka paino on 125 kg. sekä patteri MIE-VL ELEV (tehovaihtoehto 3), jonka paino on 155kg Kokonaispaino lasketaan niin, että vakiomoduulin 30 paino lisätään ylläolevasta taulukosta. Kokonaispaino = = 440 kg 23

26 9. Toimintojen rakenne Sälepelti MIE-KS Yleistä Sälepeltiä voidaan käyttää esim. säätö tai sulkupeltinä. Sälepelti asennetaan moduuliosaan EMM. Rakenne sälepelti on tehty anodisoidusta alumiiniprofiilista ja täyttää ympäristöluokan 3 vaatimukset säleiden kääntö tapahtuu ABS-muovisilla hammaspyörillä ja säleissä on silikonikumiset tiivisteet tiiveysluokka 3 VVS AMA-98 standardin mukaan sallittu lämpötila: C sallittu paine-ero: 1400 Pa max. Tekniset tiedot Mitat ja painot Erittely Sälepelti MIE- KS -a -10 -b -c a - Koko: 0750, 0950, , 1550, 1950 b - Pellin akseli: I = Sisäpuolinen U= Ulkopuolinen 10 - Moduuli c- Etulevy: 00 = Lämpöeristetty E3 = = EI130 EI30 Lisävarusteet KJST-03 Käsisäätölaite Muut lisävarusteet EMMT-01 Liitäntäpääty... sivu 72 EMMT-02 Liitäntäkehys... sivu 72 EMMT-03 Joustava liitin... sivu 73 EMMT-04 Ulkoasennusrakenne... sivu 73 EMMT-05 Jalusta... sivu 73 EMMT-12 Nostokorva... sivu 74 EMMT-13 Koristelista... sivu 75 EMMT-14 Hygieniatiivistys... sivu 75 EMMT-15 Poistoyhde... sivu 75 Painehäviöt kts. sivut * Kaksi moottoria 24

27 Sälepelti/suodatin MIE-ID Yleistä MIE ID sisältää sälepellin, jota voidaan käyttää esim. säätö- tai sulkupeltinä, kiinnityskiskot suodattimille, liitäntäpäädyn sekä etulevyn. Se on lähinnä tarkoitettu käytettäväksi ulkoilman tai poistoilman sisäänottoon. Sälepelti/suodatin asennetaan moduuliosaan EMM. Rakenne sälepelti on tehty anodisoidusta alumiiniprofiilista ja täyttää ympäristöluokan 3 vaatimukset säleiden kääntö tapahtuu ABS-muovisilla hammaspyörillä ja säleissä on silikonikumiset tiivisteet tiiveysluokka 3 VVS AMA-98 mukaan on vakiona sallittu lämpötila: C sallittu paine-ero: 1400 Pa max suodatin vaihtoehdot: pitkä kertakäyttöinen, synteettinen suodatin, luokat G3, F6, tai F7, pitkä kerta käyttöinen lasikuitusuodatin, luokka F8, pitkä hiilisuodatin esisuodattimella, luokkac7 tai puhdistettava kudottu alumiinisuodatin Kts. kirjoitus suodatin osasta MIE-FB. suodattimet ovat asennetut kiskoille ja ne ovat vedettävissä ulos ja vaihdettavissa helposti vuotoriskin minimoimiseksi on suodatinkiskoissa tiivisteet suodatinsarja lukitaan epäkeskokiskoilla Erittely Sälepelti/suodatin MIE- ID -a -20 -c a - Koko: 0750, 0950, 1150, 1250, 1550, Moduuli c - Etulevy: 00 = Lämpöeristys E3 = EI30 Suodatinsarja ELEF -a -b a - Koko: 0750, 0950, , 1550, 1950 varustukseen kuuluu liitännät paine-eromittarille, joka on lisävaruste b - Suodatinluokka:AL, G3, F6, F7, F8, C7 Tekniset tiedot Suodatintiedot: Kts. suodatinosa MIE-FB sivut Lisävarusteet MIET-FB-01 Manometri U-putki MIET-FB-02 Manometri DPA 500P Kytölä MIET-FB-03 Manometri 2000 Magnehelic Muut lisävarusteet EMMT-02 Liitäntäkehys... sivu 72 EMMT-03 Joustava liitin... sivu 73 EMMT-04 Ulkoasennusrakenne... sivu 73 EMMT-05 Jalusta... sivu 73 EMMT-07 Valaistus... sivu 74 EMMT-11 Tarkastuslasi... sivu 74 EMMT-12 Nostokorva... sivu 74 EMMT-13 Koristelista... sivu 75 EMMT-14 Hygieniatiivistys... sivu 75 EMMT-15 Poistoyhde... sivu 75 25

28 Painot ja mitat * Kaksi moottoria Painehäviöt kts. sivut

29 Suodatin MIE-FB Yleistä MIE-FB sisältää kiinnityskiskot suodattimille sekä kotelon etulevyn. Suodatin asennetaan moduuliosaan EMM. Rakenne suodatin vaihtoehdot: pitkä kertakäyttöinen, synteettinen suodatin, luokat G3, F6, tai F7, pitkä kerta käyttöinen lasikuitusuodatin, luokka F8, pitkä hiilisuodatin esisuodattimella, luokkac7 tai puhdistettava kudottu alumiinisuodatin suodattimet ovat asennetut kiskoille ja ne ovat vedettävissä ulos ja vaihdettavissa helposti vuotoriskin minimoimiseksi on suodatinkiskoissa tehokkaat tiivisteet. Suodatinsarja lukitaan epäkeskokiskoilla varustukseen kuuluu liitännät paine-eromittarille, joka on lisävaruste Tekniset tiedot Mitat ja painot Erittely Suodatin MIE FB -a -b -c a - Koko: 0750, 0950, , 1550, 1950 b - Moduuli: 10, 15 c - Etulevy: 00 = Vakio, E3 = EI30 Suodatinsarja ELEF -a -b a - Koko: 0750, 0950, , 1550, 1950 b - Suodatinluokka: AL, G3, F6, F7, F8, C7 * Moduuli 10 suodatinluokille G3 ja AL, moduuli 15 muille. Lisävarusteet MIET-FB-01 Manometri U-putki MIET-FB-02 Manometri DPA 500P Kytölä MIET-FB-03 Manometri 2000 Magnehelic Muut lisävarusteet EMMT-01 Liitäntäpääty... sivu 72 EMMT-02 Liitäntäkehys... sivu 72 EMMT-03 Joustava liitin... sivu 73 EMMT-04 Ulkoasennusrakenne... sivu 73 EMMT-05 Jalusta... sivu 73 EMMT-07 Valaistus... sivu 74 EMMT-11 Tarkastuslasi... sivu 74 jatkuu seuraavalla sivulla 27

30 jatkuu Muut lisätarvikkeet EMMT-12 Nostokorva... sivu 74 EMMT-13 Koristelista... sivu 75 EMMT-14 Hygieniatiivistys... sivu 75 EMMT-15 Poistoyhde... sivu 75 Suodatintyypit Karkeasuodatin ja hienosuodatin Suodattimet G3, F6 ja F7 ovat pitkiä pussisuodattimia, joissa metallikehys. Suodatinmateriaali on synteettinen kuitu. Suodatin, luokka F8 on pitkä pussisuodatin, jossa on metallikehys. Suodatinmateriaali on lasikuitu. Esisuodatin ja hiilisuodatin Luokan C7-suodattimet ovat pitkiä aktiivihiilestä valmistettuja pussisuodattimia, joissa on luokan F7 esisuodatin. Suodatin on käyttökelpoinen minimoimaan esim. ruuankäryn ja pakokaasujen vaikutusta ilmastoinnissa. Rasvasuodatin Puhdistettava kudottu alumiinisuodatin on tasosuodatin, jonka paksuus on 25 mm ja sitä käytetään, kun ilma on rasvapitoista. Suodatintiedot Painehäviöt kts sivut

31 Lämmityspatteri MIE-VL, vesi Yleistä Osassa on asennuskiskot ja kotelon etulevy, jotka on sovitettu vesilämpöpatterille ELEV. Ne on asennettu moduuliin EMM. Rakenne Patterissa on kupariputket ja alumiinilamellit Lamellijako: 2 tai 3 mm Teräksisessä kokoojaputkessa on kotelon ulkopuolella olevat liitännät ilmaukselle ja tyhjennykselle, liitännöissä on sisäpuoliset kierteet Jäähdytyspattereissa ELBC ja ELXF on ruostumaton tippuvesiallas ja vesiyhde 32 mm. Pisaranerotin on tarpeellinen, jos ilmannopeus on >2,8 m/s. Maksimi käyttöpaine: 1,6 MPa (16 atö) Maksimi käyttölämpötila: 150 ºC Lisävarusteet MIET-CL-01 Ilmausventtiili MIET-CL-02 Tyhjennysventtiili MIET-CL-03 T-putki jäätymisenestolle ja ilmaukselle Muut lisävarusteet EMMT-01 Liitäntäpääty... sivu 72 EMMT-02 Liitäntäkehys... sivu 72 EMMT-03 Joustava liitin... sivu 73 EMMT-04 Ulkoasennusrakenne... sivu 73 EMMT-05 Jalusta... sivu 73 EMMT-12 Nostokorva... sivu 74 EMMT-13 Koristelista... sivu 75 EMMT-14 Hygieniatiivistys... sivu 75 Erittely Lämmityspatteri MIE-VL -a -10 -c vesi a - Koko: 0750, 0950, , 1550, Moduuli c - Etulevy: 00 = lämpöeristetty E3 = EI30 Vesilämpöpatteri ELEV -a -b -c -d -e a - Koko: kts. MIE-VL b - Tehovaihtoehdot: 01, 02, 03 c - Lamelliväli: 20 = 2,0 mm 30 = 3,0 mm d - Tippuvesiallas: 0 = ei 1 = kyllä e - Liitäntäpuoli*: H = Oikea V = Vasen * Katsottyna ilman kulkusuunnasta 29
