2 Tärkeitä käyttöön liittyviä ohjeita VAARA: VIDEOKAMERAA EI SAA PURKAA, KOSKA SE VOI AIHEUTTAA SÄHKÖISKUVAARAN. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAARA: VIDEOKAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. VAROITUS: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. VAROITUS: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Koskee vain Isoa-Britanniaa Kun vaihdat sulakkeen, käytä vain arvoltaan oikeaa sulaketyyppiä, jotta sulakerasian kansi mahtuu kiinni. CA-920-arvokilpi on laitteen pohjassa. EMC-direktiivissä asetettujen vaatimusten noudattaminen edellyttää CV-150F-/CV-250F-DV-kaapelin käyttöä. 2

3 Käyttöohjeen käyttäminen Kiitos, että valitsit Canon XL2 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Käyttöohjeessa käytetyt symbolit ja viittaukset : Kameran käyttöön liittyviä varotoimia. : Lisätoimintoja, jotka täydentävät perustoimintoja. : Viittaus sivunumeroon. Isoilla kirjaimilla viitataan videokameran tai kauko-ohjaimen painikkeisiin. Hakasulkeiden [ ] sisällä oleva teksti viittaa näytössä näkyviin valikkokohtiin. Kameran mukana toimitettuun 20 L IS -zoom-objektiiviin XL mm viitataan nimellä 20 L IS - objektiivi. Kuvissa videokameraan on kiinnitetty 20 L IS -objektiivi. Su Toimintatilat Valikkokohta näkyy oletusasetuksena Johdanto Käytettävissä olevat toiminnot määräytyvät toimintatilan mukaan, ja niistä ilmoitetaan seuraavasti: : Toimintoa voi käyttää tässä tilassa. : Toimintoa ei voi käyttää tässä tilassa. Tiedot tavaramerkeistä Canon on Canon Inc:n rekisteröity tavaramerkki. D on tavaramerkki. m on tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Myös muut nimet ja tuotteet, joita ei ole mainittu yllä, voivat olla haltijoidensa rekisteröityjä tavaramerkkejä tai tavaramerkkejä. 3

4 Sisältö Johdanto Tärkeitä käyttöön liittyviä ohjeita...2 Käyttöohjeen käyttäminen...3 Mukana toimitettujen tarvikkeiden tarkistaminen...6 Kameran osat ja säätimet...7 Valmistelut Virtalähteen valmisteleminen...11 Muistipariston asentaminen...14 Kameran valmisteleminen...15 Objektiivin valmisteleminen...20 Kauko-ohjaimen käyttäminen...22 Kasetin asettaminen/poistaminen...23 Valikot ja asetukset...24 Aikavyöhykkeen, päiväyksen ja ajan asettaminen...28 Tallentaminen Tallentaminen...30 Tallennuskohdan lopun hakeminen...35 Zoomaaminen...36 Tarkentaminen...38 ND-suodattimen käyttäminen (objektiivit, joissa on sisäänrakennettu ND-suodatin)...41 Kuvanopeuden valitseminen...42 Tallentaminen 16:9-kuvasuhteella...43 Aikakoodin asettaminen...44 Nimitietojen asettaminen...45 Äänen tallentaminen...46 Kuvanvakain (kuvanvakaimella varustetut objektiivit)...50 Ohjelmoitujen kuvausohjelmien käyttäminen...51 Tallentaminen valotusajan esivalinnalla (Tv-tila)...54 Tallentaminen himmenninaukon esivalinnalla (Av-tila)...55 Tallentaminen käsin...56 Valotuksen säätäminen...57 Valotustason säätäminen...58 Herkkyysvahvistuksen säätäminen...59 Valkotasapainon asettaminen...60 Seeprakuvion käyttäminen...62 Ihon pehmennystoiminnon käyttäminen...63 Valinnaisten asetusten käyttäminen...64 Clear Scan -toiminnon käyttäminen tietokonenäytön tallennuksessa...69 Ohjelmoitavien painikkeiden käyttäminen...70 Häivytystehosteen käyttäminen...73 Väripalkkien / äänen vertailusignaalin tallentaminen...74 Tallentaminen jaksoittaisen ajastimen avulla...75 Tallentaminen itselaukaisimen avulla...77 Ohjaus DV-liitännän kautta...78 Videokameran muut toiminnot/asetukset

5 Toistaminen Nauhan toistaminen...81 Toistaminen TV-ruudussa...83 Äänen ulostulo...86 Merkittyyn kohtaan palaaminen...87 Hakumerkinnän hakeminen...88 Päiväyksen hakeminen...89 Tietokoodin näyttäminen...90 Kauko-ohjaimen tunnistimen tilan muuttaminen...92 Editoiminen Videonauhuriin tai digitaaliseen videolaitteeseen tallentaminen...93 Analogisista videolaitteista (videonauhuri, TV tai videokamera) tallentaminen...94 Digitaalisista videolaitteista tallentaminen (DV-jälkitallentaminen)...95 Analogisten signaalien muuntaminen digitaalisiksi (analogi-digitaalimuunnin)...97 Tietokoneeseen kytkeminen DV (IEEE1394) -kaapelilla...99 Lisätietoja Muistissa säilyvät asetukset, kun virta katkaistaan tai kamera on STANDBY-tilassa Näytöt Näyttöviestit Huolto/muuta Vianmääritys Järjestelmäkaavio Lisävarusteet Tekniset tiedot Hakemisto Äänikaaviot Su Johdanto 5

6 Mukana toimitettujen tarvikkeiden tarkistaminen CA-920-verkkolaite DC-920-tasavirtaliitin BP-930-akku CR2025- litiumnappiparisto WL-D4000-kauko-ohjain Kaksi AAA-paristoa (R03) Värietsin Mikrofoni Objektiiviaukon suojus SS-1000-olkahihna Sovittimen pidike STV-150- stereovideokaapeli PC-A10-SCART-sovitin* S-150-S-videokaapeli 20 L IS -zoom-objektiivi XL mm (mukana pehmeä kotelo) Objektiivin suojus Pölysuojus Vastavalosuoja * Ei kuulu toimitukseen Oseaniassa ja Kiinassa. 6

7 Kameran osat ja säätimet XL2 Etsinyksikön lukitusruuvi ( 15) Monitoiminen varusteluisti ( 48) Mikrofonin kiinnitysruuvi ( 18) Etsimen johto ( 15) Stereomikrofoni ( 18) Tarkennusrengas ( 38) Silmäsuppilo ( 16) INPUT SELECT -kytkin (äänitystavan valinta) (CH3, CH4) ( 48) REC LEVEL -kytkin (äänitystason säätö) (CH3, CH4) ( 49) CH3/CH4-valintakiekot ( 49) REC CH SELECT -kytkin (äänikanavan valinta) (CH1, CH2) ( 47) FRONT MIC ATT. -kytkin (mikrofonin vaimennin) (CH1, CH2) ( 47) CH1/CH2-valintakiekot ( 49) INPUT SELECT -kytkin (äänitystavan valinta) (CH1, CH2) ( 47) Su Johdanto REC LEVEL -kytkin (äänitystason säätö) (CH1, CH2) ( 49) Virran ilmaisin Vastavalosuoja ( 21) Zoomausrengas ( 36) EXP. LOCK -painike (valotuksen lukitus) ( 57) LENS RELEASE -kytkin (objektiivin irrotus) ( 20) MENU-valikkopainike ( 24) IRIS/SET-valintakiekko (himmentimen asetus) ( 24, 55) LIGHT-valaistuspainike ( 7) AUDIO MONITOR -painike (äänen tarkistus) ( 49, 86) ASPECT RATIO -kytkin (kuvasuhteen valinta) ( 43) END SEARCH -painike (tallennuskohdan lopun haku) ( 35) FRAME RATE -kytkin (kuvanopeuden valinta) ( 42) LIGHT-painike Paina LIGHT-painiketta, jotta saat valaistua nestekidenäytön noin 10 sekunnin ajaksi. Jos pidät painiketta painettuna vähintään kolmen sekunnin ajan, näyttö pysyy valaistuna, kunnes painat painiketta uudelleen kytkeäksesi taustavalon pois. 7

8 CUSTOM KEYS -painikkeet (ohjelmoitavat painikkeet) ( 70) EVF DISPLAY -painike (näytön valinta) ( 33) EJECT-kytkin (kasetin poisto) ( 23) CUSTOM PRESET ON/OFF -painike (valinnainen asetus päällä/pois) ( 66) CUSTOM PRESET SELECT -painike (valinnaisen asetuksen valinta) ( 66) S-videoliitäntä ( 83) Videoliitäntä (BNC) ( 85) RCA/BNCvalitsin ( 84) Videoliitäntä (RCA) ( 85) AUDIO 2 RCA - liitännät ( 48) AUDIO 1 RCA - liitännät ( 47) XLRtuloliitännät ( 47, 48) Kauko-ohjaimen tunnistin ( 22, 92) Tallennuksen merkkivalo ( 79) Sovittimen pidikkeen ruuvinreikä ( 19) AE SHIFT -valintakiekko (valotustason säätö) ( 58) Mikrofonin johto ( 18) FRONT MIC -liitännät (mikrofonin liitännät) ( 18) Tallennuksen merkkivalo ( 79) / kauko-ohjaimen tunnistin ( 22, 92) Zoomausnopeuden valintakiekko ( 36) Käsikahvan zoomausvipu ( 36) Kauko-ohjaimen tunnistin ( 22, 92) ZOOM SPEED -kytkin (zoomausnopeus) ( 36) Käynnistys- /pysäytyspainike ( 30) Sovittimen pidikkeen ruuvinreiät ( 19) Akkuliitäntä ( 11) / sarjanumero BATT. RELEASE -painike (akun vapautus) ( 11) Kasettitila ( 23) Muistipariston paristotila ( 14) Käsikahvan hihna ( 19) Jalustaliitäntä* Vastavalosuojan lukitusruuvi ( 21) * Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. 8 Tietoja m-liitännästä m (LANC) tulee sanoista Local Application Control Bus System. m-liitäntä mahdollistaa lisälaitteiden kytkennän ja ohjauksen. Kytke m-liitäntään vain m-merkinnällä varustettuja laitteita. Toimintaa ei voida taata, jos liitäntään kytketään laitteita, joissa ei ole m-merkintää. Kytkettyjen laitteiden jotkin painikkeet eivät ehkä toimi, tai ne saattavat toimia eri tavalla kuin videokameran painikkeet.

9 LOCK-lukitusvipu ( 31) Dioptrian säätörengas ( 17) Etsin ( 15-18) Lukituksen vapautusvipu ( 17) START/STOP-painike (käynnistys/pysäytys) ( 31) Kantokahvan zoomaussäädin ( 36) Hihnakiinnike ( 19) Värietsimen liitäntä ( 15) a-taukopainike ( 81) 3-pysäytyspainike ( 81) `-takaisinkelauspainike ( 81) 2-tallennuspainike ( 94, 95) Hihnakiinnike ( 19) 1-kelauspainike ( 81) e-toistopainike ( 81) Su Lukitusvipu ( 16) ND-suodattimen vapautuspainike ( 41) STABILIZER ON/OFF kytkin (kuvanvakain päällä/pois) ( 50) POSITION PRESET -kytkin (valinnaisten asetusten valinta) ( 37, 39) e AF -kytkin ( 38) / POSITION PRESET ON/SET - kytkin (valinnaisten asetusten kytkentä/asetus) ( 37, 39) ND-suodattimen säätörengas ( 41) Tarkennustavan valintakytkin ( 39) FU-1000-mustavalkoetsimen liitäntä ( 115) PHONES LEVEL -valintakiekko (kuulokkeiden äänenvoimakkuus) H (kuuloke) -liitäntä DV-liitäntä ( 95, 99) m-liitäntä Nestekidenäyttö ( 104) +48V-kytkin ( 47, 48) MIC ATT. -kytkin (mikrofonin vaimennin) ( 47, 48) POWER-valintakiekko ( 51) Johdanto REC SEARCH + -painike (tallennuskohdan haku) ( 34, 81) REC SEARCH / c -painike (otoksen lopun tarkistus) ( 34, 81) BARS/F.GRAIN SELECT -painike (väripalkkien/häivytysteho steen valinta) ( 77, 78) BARS/F.GRAIN ON/OFF-painike (väripalkit/häivytystehoste päällä/pois) ( 77, 78) STANDBY-valmiuspainike ( 31) WHITE BALANCE W -painike (valkotasapainon asetus) ( 60) WHITE BALANCE -valintakiekko (valkotasapainon valinta) ( 60) GAIN-valintakiekko (herkkyysvahvistuksen säätö) ( 57) Ulkoinen ohjaus Toistotila SHUTTER r -painike Virran katkaisu (valotusajan valinta) ( 54) Automaattiohjelma Valotusajan esivalinta SHUTTER t -painike Himmenninaukon (valotusajan valinta) ( 54) esivalinta Kuvausohjelmat Käsisäätö Pistevalo-ohjelma Hämäräkuvaus Täysautomaattiohjelma 9

10 WL-D4000-kauko-ohjain TV SCREEN -painike (näytön valinta televisioruudulla) ( 102) START/STOP-painike (käynnistys/pysäytys) ( 30) AUDIO MONITOR - painike (äänen tarkistus) ( 49, 86) SELF TIMER -painike (itselaukaisin) ( 77) MENU-valikkopainike ( 24) Valintapainikkeet ( 24) REC PAUSE -painike (tallennuksen tauko) ( 94, 95) SEARCH SELECT -painike (tallennuskohdan haku) ( 88, 89) REW ` -takaisinkelauspainike ( 81) -/4a-painike ( 81) REMOTE SET -painike (kauko-ohjaimen tila-asetus) ( 92) PLAY e -toistopainike ( 81) STOP 3 -pysäytyspainike ( 81) PAUSE a -taukopainike ( 81) Lähetin Zoomauspainikkeet ( 36) DATA CODE -painike (tietokoodi) ( 90) ZERO SET MEMORY -painike (nauhan pikapalautus) ( 87) MIX BALANCE -painikkeet (kanavatasapaino) ( 86) INDEX WRITE -painike (hakumerkintä) ( 71) SET-painike (asetus) ( 24) AVÆDV-painike ( 98) -/+-painikkeet ( 88, 89) END SEARCH -painike (tallennuskohdan lopun haku) ( 35) FF 1 -painike (kuvakelaus eteenpäin) ( 81) +/ae-painike (katselu kuva kerrallaan) ( 81) 2-painike (toisto kaksinkertaisella nopeudella) ( 81) SLOW M -painike (hidastettu toisto) ( 81) Toistonopeuden ja - suunnan valintakiekko ( 82) 10

11 Virtalähteen valmisteleminen Akun lataaminen Irrota tasavirtaliitin verkkolaitteesta ennen latausta. Irrota akun liitinten suojus. 1. Kytke virtajohto verkkolaitteeseen. 2. Liitä virtajohto pistorasiaan. 3. Kiinnitä akku verkkolaitteeseen. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. CHARGE-ilmaisin alkaa vilkkua. Kun akku on ladattu, valo palaa tasaisesti. 4. Kun akku on ladattu, poista akku verkkolaitteesta. 5. Irrota virtajohto pistorasiasta ja verkkolaitteesta. q e CHARGE-latausilmaisin w Su Akun kiinnittäminen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Asenna akku kameraan. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. 3. Poista akku kamerasta käytön jälkeen. Irrota akku painamalla BATT. RELEASE -painiketta. q Valmistelut w 11

12 Videokameran kytkeminen pistorasiaan 1. Aseta POWER-valintakiekko asentoon OFF. 2. Liitä tasavirtaliitin videokameraan. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. 3. Kytke virtajohto verkkolaitteeseen. 4. Liitä virtajohto pistorasiaan. 5. Liitä tasavirtaliitin verkkolaitteeseen. 6. Irrota tasavirtaliitin käytön jälkeen. Irrota tasavirtaliitin painamalla BATT. RELEASE - painiketta. q w e r t Irrota tasavirtaliitin verkkolaitteesta, kun lataat akkua. Kytke videokamera pois päältä, ennen kuin liität tai irrotat verkkolaitteen. Jos verkkolaitetta käytetään television läheisyydessä, se saattaa aiheuttaa kuvaan häiriöitä. Siirrä verkkolaite pois television tai antennikaapelin läheisyydestä. Älä liitä verkkolaitteeseen laitteita, joiden käyttöä ei ole erikseen mainittu. Jos verkkolaite tai akku on viallinen, CHARGE-ilmaisin sammuu ja lataus päättyy. CHARGE-ilmaisin ilmoittaa akun lataustilan %: Vilkkuu kerran sekunnissa %: Vilkkuu kaksi kertaa sekunnissa Yli 75 %: Vilkkuu kolme kertaa sekunnissa 100 %: Palaa koko ajan 12

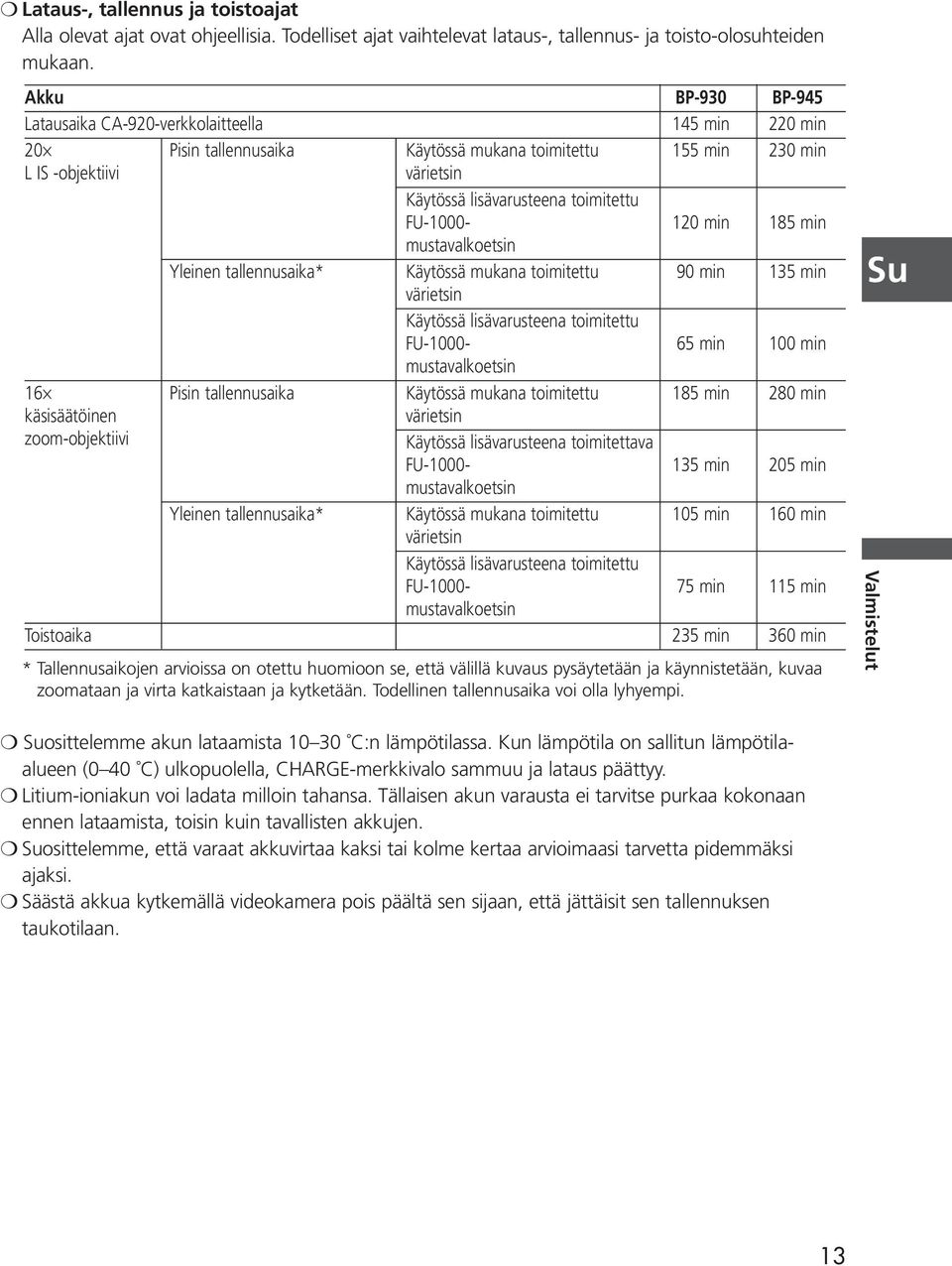

13 Lataus-, tallennus ja toistoajat Alla olevat ajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Akku BP-930 BP-945 Latausaika CA-920-verkkolaitteella 145 min 220 min 20 Pisin tallennusaika Käytössä mukana toimitettu 155 min 230 min L IS -objektiivi värietsin Käytössä lisävarusteena toimitettu FU min 185 min mustavalkoetsin Yleinen tallennusaika* Käytössä mukana toimitettu 90 min 135 min värietsin Käytössä lisävarusteena toimitettu FU min 100 min mustavalkoetsin 16 Pisin tallennusaika Käytössä mukana toimitettu 185 min 280 min käsisäätöinen värietsin zoom-objektiivi Käytössä lisävarusteena toimitettava FU min 205 min mustavalkoetsin Yleinen tallennusaika* Käytössä mukana toimitettu 105 min 160 min värietsin Käytössä lisävarusteena toimitettu FU min 115 min mustavalkoetsin Toistoaika 235 min 360 min * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään. Todellinen tallennusaika voi olla lyhyempi. Su Valmistelut Suosittelemme akun lataamista C:n lämpötilassa. Kun lämpötila on sallitun lämpötilaalueen (0 40 C) ulkopuolella, CHARGE-merkkivalo sammuu ja lataus päättyy. Litium-ioniakun voi ladata milloin tahansa. Tällaisen akun varausta ei tarvitse purkaa kokonaan ennen lataamista, toisin kuin tavallisten akkujen. Suosittelemme, että varaat akkuvirtaa kaksi tai kolme kertaa arvioimaasi tarvetta pidemmäksi ajaksi. Säästä akkua kytkemällä videokamera pois päältä sen sijaan, että jättäisit sen tallennuksen taukotilaan. 13

14 Muistipariston asentaminen Muistipariston (CR2025-litiumnappiparisto) avulla päivämäärä, kellonaika ( 28) ja muut asetukset säilyvät videokameran muistissa, vaikka virtalähde irrotettaisiin. Kytke virtalähde videokameraan, kun vaihdat muistipariston. Muuten asetukset voivat hävitä. 1. Avaa muistiparistotilan kansi. Kierrä kantta vasemmalle esimerkiksi kolikolla. 2. Aseta muistiparisto paikalleen niin, että +-puoli osoittaa ulospäin. q w e 3. Sulje kansi. Aseta kansi paikalleen niin, että siinä oleva merkintä tulee videokameran alemman merkinnän kohdalle, ja kierrä kantta oikealle, kunnes se napsahtaa paikalleen. VAROITUS! Pariston ohjeiden vastainen käyttö voi aiheuttaa palovaaran tai syöpymisvahinkoja. Älä lataa, pura, polta tai kuumenna paristoa yli 100 C:seen. Sopivia vaihtoparistoja ovat Panasonicin, Hitachi Maxellin, Sonyn ja Sanyon CR2025-paristot sekä Duracell2025-paristot. Muunlaiset paristot voivat aiheuttaa tulipalo- tai räjähdysvaaran. Palauta käytetty paristo kierrätyspisteeseen. Älä irrota paristoja pihdeillä tai muilla metallisilla työkaluilla, sillä ne saattavat aiheuttaa oikosulun. Pyyhi paristo kuivalla kankaalla, jotta kosketus olisi mahdollisimman hyvä. Säilytä paristot lasten ulottumattomissa. Jos paristo niellään, on hakeuduttava välittömästi lääkärin hoitoon. Pariston kuori voi hajota, jolloin pariston nesteet voivat vaurioittaa vatsalaukkua tai suolistoa. Älä pura tai lämmitä paristoa tai upota sitä veteen, sillä tällöin on olemassa räjähdysvaara. Muistipariston käyttöikä on noin yksi vuosi. Punaisena vilkkuva j ilmaisee, että paristo on vaihdettava. 14

15 Kameran valmisteleminen Värietsimen kiinnittäminen ja irrottaminen Värietsimen kiinnittäminen 1. Työnnä etsin luistiin ja kiristä lukitusruuvi. q Su 2. Liitä etsimen johto videokameran rungon ylempään liitäntään. 3. Kiinnitä etsimen johto pidikkeeseen. w e Värietsimen irrottaminen 1. Irrota etsimen johto. 2. Löysää lukitusruuvi ja vedä etsin pois luistista. Valmistelut 15

16 Silmäsuppilon irrottaminen ja kiinnittäminen Voit muuttaa silmäsuppilon asentoa siten, että se soveltuu joko oikealle tai vasemmalle silmälle. Irrota ja kiinnitä silmäsuppilo uudelleen, jos käytät sitä vasemmalla silmällä. Silmäsuppilon irrottaminen Irrota silmäsuppilo kuvan mukaisesti. Silmäsuppilon kiinnittäminen Kohdista dioptrian säätörenkaan reikä paikalleen ja vedä silmäsuppilo oikeaan asentoon. Käyttö oikealla silmälllä Käyttö vasemmalla silmällä Etsimen säätäminen Etsimen asentoa voidaan säätää (oikealle/vasemmalle, eteen/taakse). Säätäminen oikealle/vasemmalle Löysää lukitusruuvia, siirrä etsintä oikealle tai vasemmalle ja kiristä lopuksi ruuvi. Säätäminen eteen/taakse Löysää lukitusruuvia, siirrä etsintä eteen tai taakse ja kiristä lopuksi vipu. 16

17 Etsimen käyttäminen nestekidenäyttönä Voit käyttää etsintä nestekidenäyttönä avaamalla silmäsuppilon sovittimen. Paina lukituksen vapautuspainiketta ja avaa silmäsuppilon sovitin. Varmista, että suljet silmäsuppilon sovittimen, kun et käytä etsintä nestekidenäyttönä. Su Näyttö on hieman kirkkaampi, kun avaat silmäsuppilon sovittimen. Dioptrian säätäminen Kytke kamera päälle ja säädä dioptrian säätörengasta. Valmistelut Vältä suoran auringonvalon osumista etsimeen. Etsimen nestekidenäyttö saattaa vaurioitua, sillä objektiivi keskittää valonsäteet. Kiinnitä tähän erityistä huomiota, kun asetat kameran jalustalle tai kuljetat kameraa. 17

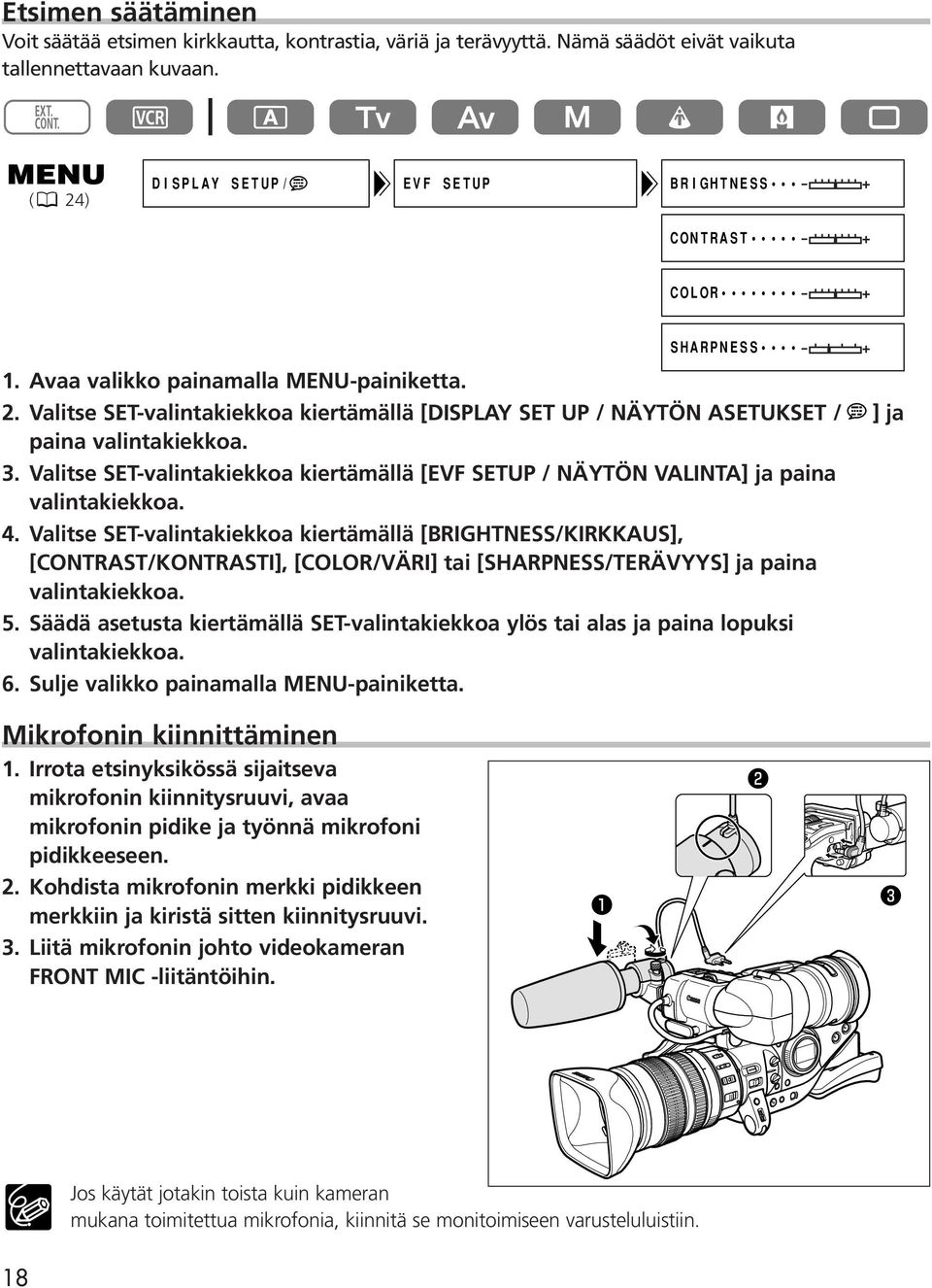

18 Etsimen säätäminen Voit säätää etsimen kirkkautta, kontrastia, väriä ja terävyyttä. Nämä säädöt eivät vaikuta tallennettavaan kuvaan. ( 24) DISPLAY SETUP/ EVF SETUP BRIGHTNESS CONTRAST COLOR SHARPNESS 1. Avaa valikko painamalla MENU-painiketta. 2. Valitse SET-valintakiekkoa kiertämällä [DISPLAY SET UP / NÄYTÖN ASETUKSET / ] ja paina valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [EVF SETUP / NÄYTÖN VALINTA] ja paina valintakiekkoa. 4. Valitse SET-valintakiekkoa kiertämällä [BRIGHTNESS/KIRKKAUS], [CONTRAST/KONTRASTI], [COLOR/VÄRI] tai [SHARPNESS/TERÄVYYS] ja paina valintakiekkoa. 5. Säädä asetusta kiertämällä SET-valintakiekkoa ylös tai alas ja paina lopuksi valintakiekkoa. 6. Sulje valikko painamalla MENU-painiketta. Mikrofonin kiinnittäminen 1. Irrota etsinyksikössä sijaitseva mikrofonin kiinnitysruuvi, avaa mikrofonin pidike ja työnnä mikrofoni pidikkeeseen. 2. Kohdista mikrofonin merkki pidikkeen merkkiin ja kiristä sitten kiinnitysruuvi. 3. Liitä mikrofonin johto videokameran FRONT MIC -liitäntöihin. q w e Jos käytät jotakin toista kuin kameran mukana toimitettua mikrofonia, kiinnitä se monitoimiseen varusteluluistiin. 18

19 Käsikahvan hihnan säätäminen Pidä videokameraa oikeassa kädessä ja säädä hihnaa vasemmalla kädellä. Säädä hihna niin, että etu- ja keskisormesi ylettyvät zoomausvipuun. Lisäksi peukalosi pitäisi ylettyä käynnistys-/pysäytyspainikkeeseen. Olkahihnan kiinnittäminen Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. Su Älä pudota kameraa, kun säädät olkahihnaa. Sovittimen pidikkeen kiinnittäminen Kiinnitä sovittimen pidike, jotta voit käyttää lisävarusteena toimitettavaa CH-910-kaksoisakkulaturia tai yleisesti saatavissa olevaa langatonta mikrofonivastaanotinta. Valmistelut 1. Kiinnitä sovittimen pidike ja varmista kiinnitys kiristämällä ruuvit. 2. Säädä tukitankojen sijaintia. Kun käytät lisävarusteena toimitettavaa CH-910- laturia, kiinnitä se tukitankoihin ja varmista kiinnitys lukitusvivulla. Voit irrottaa CH-910- laturin painamalla lukitysvipua nuolen suuntaan ja vetämällä laturin irti tukitangoista. Lukitusvipu Tukitangot 19

20 Objektiivin valmisteleminen Katso lisätietoja myös objektiivin käyttöoppaasta. Objektiivin kiinnittäminen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Irrota kameran ja objektiivin suojukset. 3. Kohdista objektiivin punainen merkki kameran punaiseen merkkiin ja käännä objektiivia myötäpäivään, kunnes se napsahtaa paikalleen. q w e Objektiivin irrottaminen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Työnnä LENS RELEASE -kytkintä, käännä objektiivia vastapäivään, kunnes se pysähtyy, ja poista sitten objektiivi paikaltaan. 3. Kiinnitä kameran ja objektiivin suojukset takaisin. q w e Varo pudottamasta objektiivia tai kameraa, kun kiinnität tai irrotat objektiivia. Vältä suoraa auringonvaloa tai voimakkaita valolähteitä, kun kiinnität tai irrotat objektiivia. XL-kiinnitys ei ole yhteensopiva VL-kiinnityksen kanssa. Älä koske linssiin, objektiivin kiinnitykseen tai kiinnityksen sisäpintaan äläkä altista niitä pölylle tai lialle. Puhdista tarvittaessa kuivalla, pehmeällä kankaalla (kytke kamera pois päältä puhdistuksen ajaksi). 20

21 Vastavalosuojan kiinnittäminen Kiinnitä vastavalosuoja varjostaaksesi objektiivia hajavalolta sekä suojataksesi linssiä. 1. Aseta vastavalosuoja objektiiviin ja kierrä sitä myötäpäivään, kunnes Canonin logo on ylöspäin. Varo vääntämästä vastavalosuojaa. Varmista, että vastavalosuoja on kohdistunut oikein kierteeseen. 2. Kiristä lukitusruuvi. q Su w Valmistelut 21

22 Kauko-ohjaimen käyttäminen Kun painat painiketta, suuntaa kaukoohjain videokameran kauko-ohjaimen tunnistimeen. Videokamerassa on kolme kauko-ohjaimen tunnistinta, kaksi edessä ja yksi takana. Paristojen asentaminen Kauko-ohjaimessa käytetään kahta AAA-paristoa (R03). 1. Avaa paristotilan kansi. 2. Aseta paristot sisään napaisuusmerkintöjen + ja mukaisesti. 3. Sulje paristotilan kansi. Sekä videokamerassa että kauko-ohjaimessa on kummassakin kaksi kauko-ohjaustilaa ( 92). Jos kauko-ohjain ei toimi, tarkista, että videokamera ja kauko-ohjain on asetettu samaan tilaan. Jos videokameraa ei voi ohjata kauko-ohjaimella tai jos ohjaus onnistuu vain lyhyen matkan päästä, vaihda kauko-ohjaimen paristot. Muista vaihtaa molemmat paristot samalla kertaa. Kauko-ohjain ei ehkä toimi kunnolla, jos siihen kohdistuu voimakasta valoa tai suoraa auringonvaloa. 22

23 Kasetin asettaminen/poistaminen Käytä vain D-logolla merkittyjä videokasetteja. 1. Avaa kasettitilan kansi EJECT-kytkimellä. Kasettitila avautuu automaattisesti. q Su 2. Aseta tai poista kasetti. Aseta kasetti siten, että ikkuna on ulospäin. Poista kasetti vetämällä se suoraan ulos. 3. Paina kasettitilan kohtaa P, kunnes kuulet napsahduksen. e w Valmistelut 4. Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi. r Älä koske kasettitilan kanteen sen avautuessa tai sulkeutuessa automaattisesti äläkä yritä sulkea kantta, ennen kuin kasetti on asettunut kunnolla paikalleen. Varo, etteivät sormet jää kasettitilan kannen väliin. Jos videokamera on liitetty virtalähteeseen, kasetti voidaan asettaa/poistaa, vaikka POWERvalintakiekko olisi asennossa OFF. 23

24 Valikot ja asetukset Monet videokameran edistyksellisistä toiminnoista valitaan näyttöön tulevista valikoista. SET-valintakiekko MENU-painike Valikoiden ja asetusten valitseminen 1. Avaa valikko painamalla MENU-painiketta. 2. Valitse alivalikko SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. 3. Valitse valikkokohta SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. 4. Valitse asetusvaihtoehto SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. 5. Sulje valikko painamalla MENU-painiketta. MENU-painikkeen painaminen sulkee valikon. Kohdat, joita ei voi valita, on merkitty purppuranpunaisella värillä. Valikkoa voi käyttää myös kauko-ohjaimella. Voit avata tai sulkea valikon painamalla kaukoohjaimen MENU-painiketta. Käytä nuolinäppäimiä SET-valintakiekon sijaan ja paina SET-painiketta valintakiekon painamisen sijaan. 24

25 Valikko ja oletusasetukset Oletusasetukset näytetään lihavoituina. CAMERA MENU -valikko Alivalikko Valikkokohta Asetusvaihtoehdot TIME CODE COUNT-UP REC-RUN, REC-RUN PS., FREE-RUN 44 START VALUE SET, RESET CAMERA SETUP ZEBRA ON, OFF 62 ZEBRA LEVEL 80, 85, 90, 95, 100 SKIN D.SET HUE 63 CHROMA AREA Y LEVEL SKIN DETAIL OFF, HIGH, MIDDLE, LOW ZOOM HANDLE LOW, MIDDLE, HIGH 36 F SPEED PSET* LOW, MIDDLE, HIGH 40 CLEAR SCAN 69 SELF TIMER ON, OFF 77 INTERVAL T. ON, OFF 75 INTERVAL 30sec, 1min, 5min, 10min INT. REC TIME 0.5sec, 1sec, 1.5sec, 2sec CUSTOM PRESET PRESET SETUP SEL PRESET 1 PRESET_A, 2 PRESET_B, 3 PRESET_C 66 /CLEAR CANCEL, PROTECT, CLEAR GAMMA NORMAL, CINE KNEE HIGH, MIDDLE, LOW BLACK STRETCH, MIDDLE, PRESS COLOR MATRIX NORMAL, CINE COLOR GAIN COLOR PHASE R GAIN G GAIN B GAIN V DETAIL NORMAL, LOW SHARPNESS CORING SETUP LEVEL MASTER PED. NR OFF, HIGH, MIDDLE, LOW READ PRESET SEL PRESET 1 PRESET_A, 2 PRESET_B, 3 PRESET_C 67 SEL POSITION VCR SETUP REC MODE SP, LP 79 POWER SAVE SHUT OFF, VCR STOP 31 USR BIT DATA SET, CLEAR 45 * Voidaan valita vain, kun käytössä on objektiivi, jossa on tarkennuksen asetustoiminto. Su Valmistelut 25

26 Alivalikko Valikkokohta Asetusvaihtoehdot AUDIO SETUP AUDIO MODE 16bit, 12bit CH 1/2, 12bit CH 1/2, 3/4 46 1kHz TONE OFF, -12dB, -20dB 74 AUD.M.SET NORMAL, LINE OUT 49 R-XLR GAINUP OFF, 12dB 47 DISPLAY SETUP/ EVF SETUP BRIGHTNESS 18 CONTRAST COLOR SHARPNESS CENTER MARK ON, OFF 33 TV SCREEN ON, OFF 102 AUDIO LEVEL ON, OFF 49 GUIDE INFO OFF, CUSTOM KEYS, D/T DISPLAY 29, 70 LANGUAGE ENGLISH,, 80 DATE FORMAT 80 USR BIT DISP ON, OFF 45 SYSTEM CUSTOM KEY 1 TIME CODE, INDEX WRITE, ZEBRA, VCR STOP, TV SCREEN, 71 ZOOM HANDLE, AUDIO LEVEL, (NONE) CUSTOM KEY 2 TIME CODE, INDEX WRITE, ZEBRA, VCR STOP, TV SCREEN, ZOOM HANDLE, AUDIO LEVEL, (NONE) WL.REMOTE A1, A2, OFF B 92 TALLY LAMP ON, OFF 79 T.ZONE/DST 28 D/TIME SET 28 CHAR.REC ON, OFF 79 DV CONTROL ON, OFF 78 26

27 VCR MENU Alivalikko Valikkokohta Asetusvaihtoehdot TIME CODE COUNT-UP REC-RUN, REC-RUN PS., FREE-RUN 44 START VALUE SET, RESET VCR SETUP REC MODE SP, LP 79 AVaDV ON, OFF 98 USR BIT DATA SET, CLEAR 45 AUDIO SETUP SEL AUDIO CH CH 1/3 /CH 2/4, CH 1/3 /CH 1/3, CH 2/4 /CH 2/4 86 MIX SELECT VARIABLE, FIXED 86 AUDIO MODE 16bit, 12bit CH 1/2, 12bit CH 1/2, 3/4 46 R-XLR GAINUP OFF, 12dB 47 DISPLAY SETUP/ EVF SETUP BRIGHTNESS 18 CONTRAST COLOR SHARPNESS TV SCREEN ON, OFF 102 AUDIO LEVEL ON, OFF 49 DISPLAYS ON, OFF <PLAYBK> 102 6SEC.DATE ON, OFF 91 DATA CODE DATE/TIME, CAMERA DATA, CAM.& D/T 90 D/TIME SEL. DATE, TIME, DATE & TIME 90 CUSTOM KEYS ON, OFF 70 LANGUAGE ENGLISH,, 80 DATE FORMAT 80 USR BIT DISP ON, OFF 45 SYSTEM CUSTOM KEY 1 TIME CODE, TV SCREEN, DATA CODE, AUDIO LEVEL, (NONE) 71 CUSTOM KEY 2 TIME CODE, TV SCREEN, DATA CODE, AUDIO LEVEL, (NONE) WL.REMOTE A1, A2, OFF B 92 TALLY LAMP ON, OFF 79 T.ZONE/DST 28 D/TIME SET 28 Su Valmistelut 27

28 Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aseta aikavyöhyke, päiväys ja aika, kun käynnistät kameran ensimmäistä kertaa tai vaihdat muistipariston. Aikavyöhykkeen/kesäajan asettaminen ( 24) SYSTEM T.ZONE/DST PARIS 1. Avaa valikko painamalla MENU-painiketta. 2. Valitse SET-valintakiekkoa kiertämällä [SYSTEM/JÄRJESTELMÄ] ja paina valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [T.ZONE/DST / A.VYÖHYKE/KSK] ja paina valintakiekkoa. Aikavyöhykeasetus tulee näkyviin (ks. seuraavan sivun taulukko). Oletusasetuksena on Pariisi. 4. Valitse SET-valintakiekkoa kiertämällä oma aikavyöhykkeesi ja paina valintakiekkoa. Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki U. Päiväyksen ja ajan asettaminen ( 24) SYSTEM D/TIME SET 1.JAN :00 PM 5. Valitse SET-valintakiekkoa kiertämällä [D/TIME SET / P/AIKA-ASETUS] ja paina valintakiekkoa. Vuosiluku alkaa vilkkua. 6. Valitse SET-valintakiekkoa kiertämällä vuosi ja paina valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta kuukausi, päivä, tunnit ja minuutit samalla tavalla. 7. Sulje valikko painamalla MENU-painiketta, jolloin kello käynnistyy. 28

29 Su Nro Aikavyöhyke Nro Aikavyöhyke LONTOO PARIISI KAIRO MOSKOVA DUBAI KARACHI DACCA BANGKOK H. KONG (Hongkong) TOKIO WELLGTN (Wellington) SAMOA HONOLU. (Honolulu) ANCHOR. (Anchorage) L.A. (Los Angeles) DENVER CHICAGO N.Y. (New York) CARACAS RIO (Rio de Janeiro) Valmistelut SYDNEY SOLOMON FERNAN. (Fernando de Noronha) AZORIT Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja ajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti. Päiväyksen ja ajan näyttäminen tallentamisen aikana Voit asettaa päiväyksen ja ajan näkymään näytön vasemmassa alakulmassa. ( 24) DISPLAY SETUP/ GUIDE INFO OFF Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET / ]. Valitse [GUIDE INFO / OPASTUSNÄYTTÖ], valitse [D/T DISPLAY / P/A-NÄYTTÖ] ja sulje sitten valikko. 29

30 Tallentaminen Ennen tallentamisen aloittamista Tee testitallennus ennen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 108). Tallentaminen 1. Irrota objektiivin suojus. 2. Paina painiketta ja aseta POWERvalintakiekko haluamasi kuvausohjelman kohdalle. q w 3. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Tallennuksen merkkivalo alkaa vilkkua, ja etsimen REC/TALLENNUS-merkkivalo syttyy. Kun haluat keskeyttää tallentamisen, paina käynnistys-/pysäytyspainiketta uudelleen. e Tallennuksen jälkeen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Aseta objektiivin suojus takaisin paikalleen. 3. Poista kasetti kamerasta. 4. Irrota virtalähde. 30 Odota, kunnes nauhalaskuri pysähtyy, ennen kuin aloitat tallentamisen. Jos et poista kasettia, voit tallentaa seuraavan otoksen ilman kohinaa tai tyhjiä osioita eri kuvauskertojen välillä, vaikka kytkisitkin välillä kameran pois päältä.

31 Kuvaaminen matalalta Myös kantokahvaan on sijoitettu tallennus- ja zoomaussäätimet. Näin kamera soveltuu erinomaisesti myös kuvaamiseen matalalta. Siirrä LOCKlukitusvipu oikealle, jotta estät kameran käytön vahingossa. START/STOPpainike LOCKlukitusvipu Zoomaussää din Su Virransäästötoiminnot STANDBY-painike Virransäästötila aktivoituu, kun painat STANDBY-painiketta yli sekunnin ajan kameran ollessa tallennuksen taukotilassa tai VCR STOP / TALLENNUSYKSIKÖN POISKYTKENTÄ -tilassa (näyttöön tulee ilmoitus ENTERING POWER STANDBY / SIIRTYY VIRRANSÄÄSTÖTILAAN). Tällöin kamera ja tallennusyksikkö siirtyvät virransäästötilaan, mutta kameran asetukset säilyvät. Kamera säilyttää valotuksen lukitustoiminnon, väripalkit ja häivytystehosteen. Voit palauttaa kameran toimintaan painamalla uudelleen STANDBY-painiketta. Virransäästötila Kamera aktivoi virransäästötilan, jos jätät kameran yli viideksi minuutiksi tallennuksen taukotilaan. Näin pyritään suojaamaan nauhaa ja kuvapäitä. Voit joko katkaista virran koko kamerasta (SHUT OFF) tai kytkeä vain tallennusyksikön pois päältä (VCR STOP), jolloin kameratoiminnot ovat käytettävissä. Kun tallennusyksikkö on kytketty pois päältä (VCR STOP), voit silti säätää kameran asetuksia, kuten himmennintä ja sulkimen valotusaikaa. VCR STOP / TALLENNUSYKSIKÖN POISKYTKENTÄ -toiminto voidaan asettaa myös ohjelmoitavalle painikkeelle ( 70). Tallentaminen ( 24) VCR SETUP POWER SAVE SHUT OFF Avaa valikko ja valitse [VCR SETUP / TOISTON ASETUKSET]. Valitse [POWER SAVE / VIRRANSÄÄSTÖ], valitse asetusvaihtoehto ja sulje valikko. Kun asetuksena on [SHUT OFF / KAMERAN POISKYTKENTÄ]: Kytke kamera päälle painamalla STANDBY-painiketta tai aseta POWER-valintakiekko asentoon OFF ja sitten takaisin kuvausohjelman asentoon. Kun asetuksena on [VCR STOP /TALLENNUSYKSIKÖN POISKYTKENTÄ]: Aloita tallennus painamalla käynnistys-/pysäytyspainiketta. Voit siirtyä tallennuksen taukotilaan käyttämällä ohjelmoitua painiketta ( 70). 31

32 Näytöt tallennuksen aikana t Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. y Keskitysmerkintä Voit rajata kohteet tarkasti käyttämällä keskitysmerkintää ( 33). q Aikakoodi Ilmoittaa tallennusajan tunteina, minuutteina, sekunteina ja kuvina ( 44). w Jäljellä oleva nauha Ilmaisee jäljellä olevan nauhan määrän minuutteina. b END vilkkuu, kun nauha loppuu. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta riippuu käytettävästä nauhatyypistä. u SHUTTER-merkkivalo Merkkivalo syttyy, kun valotusaikaa muutetaan seuraavista asetuksista: 50i 1/50-sekuntia 25p 1/25-sekuntia e Akun varaustila Akkusymboli ilmaisee akun varaustilan. Kun akku on tyhjä, k alkaa vilkkua punaisena. Jos liität tyhjän akun, virta voi kytkeytyä pois päältä ilman, että k tulee näkyviin. Akun todellisen varaustilan näytön tarkkuus riippuu olosuhteista, joissa videokameraa ja akkua käytetään. i REC-merkkivalo Merkkivalo syttyy tallennuksen ajaksi. REC-merkkivalo alkaa vilkkua, kun nauhaa on jäljellä alle viisi minuuttia (merkkivalo ei vilku, jos näytössä ei näytetä jäljellä olevan nauhan tietoja). o GAIN-merkkivalo Merkkivalo syttyy, kun herkkyysvahvistuksen automaattinen säätö (AGC) asetetaan arvoon 3 db, +3 db tai näitä suurempaan arvoon. r Kun j vilkkuu j vilkkuu punaisena, kun litiumnappiparistoa ei ole asennettu tai kun nappiparisto on vaihdettava. 32

33 Voit valita näytössä näkymään kaikki tiedot, osittaiset tiedot tai ei tietoja lainkaan. Asetus muuttuu joka kerta, kun painat EVF DISPLAY -painiketta. / / / / Normaali näyttö Äänitystason ilmaisin, keskitysmerkintä, kuvausohjelma, valotuksen lukitus, ND-suodatin, valinnaiset asetukset, valotusaika, himmenninaukko, valotustason säätö, gain, white balance, skin detail, varoitus, päivämäärä/aika* Päivämäärä/aika* Ei näyttöä Su * Kun [GUIDE INFO / OPASTUSNÄYTTÖ] on asetettu vaihtoehtoon [D/T DISPLAY / P/A-NÄYTTÖ]. Keskitysmerkinnän näyttäminen Käytä keskitysmerkintää kohteiden tarkkaan rajaamiseen. DISPLAY SETUP/ CENTER MARK OFF ( 24) Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET / ]. Valitse [CENTER MARK / KESKITYSMERKINTÄ], aseta vaihtoehto [ON] ja sulje valikko. Tallentaminen 33

34 Tarkastelu ja hakeminen tallennettaessa REC SEARCH + -hakupainike Otoksen lopun tarkistus REC SEARCH -hakupainike / v (otoksen lopun tarkistus) -painike Tämä toiminto mahdollistaa tallennuksen muutamien viimeisten sekuntien tarkastelun ja tarkistamisen tallennuksen taukotilassa. Paina c (otoksen lopun tarkistus) -painiketta ja vapauta se. Kamera kelaa nauhaa taaksepäin, näyttää edellisen otoksen viimeiset sekunnit ja palaa sen jälkeen tallennuksen taukotilaan. Tallennuskohdan haku Tämä toiminto mahdollistaa tallennuksen taukotilassa nauhan toistamisen (eteen- tai taaksepäin) niin, että voit etsiä haluamasi tallennuksen aloituskohdan. Paina ja pidä REC SEARCH + (eteenpäin)- tai REC SEARCH (taaksepäin) -painike painettuna. Vapauta painike siinä kohdassa, jossa haluat aloittaa tallentamisen. Kamera palaa tallennuksen taukotilaan. 34

35 Tallennuskohdan lopun hakeminen Tällä toiminnolla voit hakea viimeksi tallennetun otoksen lopun. Su END SEARCH -painike Paina END SEARCH -painiketta. Näyttöön tulee END SEARCH. Kamera kelaa nauhaa eteen- tai taaksepäin, toistaa tallennuksen muutamat viimeiset sekunnit ja pysäyttää sitten nauhan. Haun voi peruuttaa painamalla painiketta uudelleen. Tallennuskohdan lopun hakua ei voi käyttää sen jälkeen, kun kasetti on poistettu videokamerasta. Tallennuskohdan lopun haku ei välttämättä toimi asianmukaisesti, jos nauhassa on tyhjiä kohtia. Tallentaminen 35

36 Zoomaaminen Voit käyttää zoomaustoimintoa joko käsi- tai kantokahvasta. Voit käyttää myös zoom-objektiivin zoomausrengasta tai kauko-ohjaimen zoomauspainikkeita. Zoomaussäädin Zoomauspainik keet Zoomausrengas ZOOM SPEED -kytkin Zoomaa kauemmas siirtämällä zoomaussäädintä kohti W:tä (laajakulma). Zoomaa lähemmäs siirtämällä säädintä kohti T:tä (kaukokuva). Muuttuvat zoomausnopeudet Käsikahvan zoomaussäädin: Kun ZOOM SPEED -kytkimellä on valittu CONSTANT (vakio), zoomausnopeus pysyy tasaisena. Voit kuitenkin muuttaa zoomausnopeutta yläpuolella sijaitsevalla valintakiekolla (tasoa ilmaiseva numero näkyy zoomausilmaisimen vieressä). Kun ZOOM SPEED -kytkimellä on valittu VARIABLE (muuttuva), zoomausnopeus määräytyy sen mukaan, miten kovaa zoomaussäädintä painetaan. Zoomausnopeus 20x L IS -objektiivilla (laajakulmasta telekuvaukseen): CONSTANT: Taso 1: noin 60 sekuntia Taso 16: noin 3,5 sekuntia VARIABLE: Jopa 10 sekuntia Zoomausnopeus vaihtelee objektiivin mukaan. Kantokahvan zoomaussäädin: Voit valita zoomausnopeudeksi hitaan, normaalin ja nopean. ( 24) CAMERA SETUP ZOOM HANDLE MIDDLE Avaa valikko ja valitse [CAMERA SETUP / KAMERAN ASETUKSET]. Valitse [ZOOM HANDLE / KANTOKAHVAN ZOOM], valitse haluamasi zoomausnopeus ja sulje valikko. 36

37 Zoomausrengas: Zoomausnopeus määräytyy sen mukaan, kuinka nopeasti zoomausrengasta kierretään. Kauko-ohjaimen zoomauspainikkeet: Zoomausnopeus on vakio, eikä sitä voi säätää. Zoomin esiasetus (zoomin asetustoiminnolla varustetut objektiivit) Tämän toiminnon avulla haluttu zoomausasetus voidaan tallentaa muistiin, josta se voidaan ottaa käyttöön nopeasti. Su POSITION PRESET -kytkin POSITION PRESET ON/SET -kytkin Zoomin esiasetus 1. Aseta POSITION PRESET -kytkin asentoon ZOOM. 2. Aseta POSITION PRESET ON/SET -kytkin asentoon SET. Esiasetettu zoomin asetus tulee näkyviin keltaisella zoomausilmaisimeen. Tallentaminen Esiasetetun zoomin asetuksen valitseminen Aseta POSITION PRESET ON/SET -kytkin asentoon ON. Kamera asettuu aikaisemmin valittuun zoomaustoimintoon. Zoomausasetus peruuntuu, kun kiinnität kameraan lisävarusteena toimitettavan lisäkkeen XL 1.6 tai asennat kameraan erilaisella suurennussuhteella varustetun objektiivin. Kamera käyttää zoomausnopeuden CONSTANT-asetusta, kun se palaa esiasetettuun zoomin asetukseen. 37

38 Tarkentaminen e AF -kytkin Tarkennusrengas Tarkennustavan valintakytkin Automaattitarkennus (automaattitarkennuksella varustetut objektiivit) Automaattitarkennus on käytössä, kun objektiivin tarkennustavan valintakytkin on asennossa AF. Kamerassa käytetään TTL-automaattitarkennusjärjestelmää, jonka tarkennusalue on 2 cm:stä (laajakulmatoiminnossa objektiivin etureunasta mitattuna) äärettömään. Kamera tarkentaa näytön keskellä olevaan kohteeseen. Automaattitarkennuksen ohittaminen Kierrä tarkennusrengasta automaattitarkennuksen aikana, jolloit voit tehdä tarkennuksen käsin. Automaattitarkennus palautuu toimintaan heti, kun vapautat tarkennusrenkaan. Kun tallennat kuvaa kirkkaassa valossa, kamera valitsee pienen himmenninaukon, jolloin kuva saattaa näyttää sumealta. Tämä saattaa olla selkeämmin havaittavissa käytettäessä laajakulmatoimintoa. Kun käytät objektiivia, jossa on sisäänrakennettu ND-suodatin, kytke se päälle tai pois näytön ohjeiden mukaan ( 41). Kun tallennat kuvaa pimeässä, terävyysalue pienenee, jolloin kuva saattaa näyttää sumealta. Kun on valittu 25p-tila, automaattitarkennus kestää pidempään kuin 50i-tilassa. Automaattitarkennus ei ehkä toimi hyvin seuraavia kohteita kuvattaessa. Tarkenna silloin käsin. Heijastavat pinnat Kohteet, joissa ei ole suuria kontrastieroja tai pystyviivoja Nopeasti liikkuvat kohteet Likaisten tai kosteiden ikkunoiden läpi kuvattavat kohteet Yökuvaus 38

39 Käsintarkennus e AF -kytkin / POSITION PRESET ON/SET -kytkin Su Tarkennustavan valintakytkin 1. Automaattitarkennuksella varustetut objektiivit: aseta objektiivin tarkennustavan valintakytkin asentoon M. 2. Zoomaa objektiivi teleasentoon. 3. Kierrä tarkennusrengasta säätääksesi tarkennusta. 4. Rajaa kohde uudelleen zoomilla. Jos tarkennat käsin, jätä kameran virta päälle, sillä muussa tapauksessa kohteen tarkennus saattaa kadota. Tarkennuksen vähäinen siirtyminen johtuu kameran sisälämpötilan ja objektiivin lämpötilan noususta. Tarkista tarkennus ennen kuvausta. Hetkellinen automaattitarkennus Paina objektiivin e AF -kytkin asentoon AF ja pidä se alas painettuna. Automaattitarkennus on toiminnassa niin kauan kuin pidät e AF -kytkintä painettuna. Tallentaminen Kun käytät e AF -kytkintä, varmista, että POSITION PRESET -kytkin on asennossa OFF. 39

40 Tarkennuksen esiasetus (tarkennuksen esiasetustoiminnolla varustetut objektiivit) Toiminto mahdollistaa tarkennuksen asettamisen muistiin ja palaamisen asetettuun tarkennusasetukseen. Voit valita myös nopeuden, jolla kamera palaa asetettuun tarkennustoimintoon. Tarkennuksen esiasettaminen 1. Aseta tarkennuksen valintakytkin asentoon M. Näyttöön tulee MF. 2. Aseta POSITION PRESET -kytkin asentoon FOCUS. 3. Säädä tarkennusta tarkennusrenkaalla. 4. Aseta POSITION PRESET ON/SET -kytkin asentoon SET. Näyttöön tulee MF, ja tarkennuksen asetettu nopeus näkyy keltaisena. Tarkennuksen nopeuden säätäminen ( 24) CAMERA SETUP F SPEED PSET HIGH Avaa valikko ja valitse [CAMERA SETUP / KAMERAN ASETUKSET]. Valitse [F SPEED PSET / TARKENNUSNOPEUDEN ASETUS], valitse asetusvaihtoehto ja sulje valikko. Valittu nopeus näkyy näytössä kohdan MF vieressä. Palaaminen asetettuun tarkennusasetukseen Aseta POSITION PRESET ON/SET -kytkin asentoon ON. Kamera palaa asetettuun tarkennusasetukseen. Tarkennusasetus nollautuu ja kytkeytyy asentoon OFF, kun kytket kameran pois päältä tai irrotat objektiivin. 40

41 ND-suodattimen käyttäminen (objektiivit, joissa on sisäänrakennettu ND-suodatin) Kun tallennat kuvaa kirkkaassa valossa, kamera valitsee pienen himmenninaukon, jolloin kuva saattaa näyttää sumealta. Kun käytät objektiivia, jossa on sisäänrakennettu ND-suodatin, kytke se päälle tai pois näytön ohjeiden mukaan. ND-suodattimen vapautuspainike Su ND-suodattimen valintarengas Käytössä 20 L IS -objektiivi: paina ND-suodattimen vapautuspainiketta ja kierrä NDsuodattimen valintarengasta. Kun kameran kuvausohjelmaksi on valittu täysautomaattiohjelma tai automaattiohjelma, näytössä näkyvät seuraavat tiedot: Näyttö Selitys Toimenpide Ei näyttöä ND-suodatinta ei ole aktivoitu. - Näytössä ND ND-suodatin on aktivoitu. - ND vilkkuu Käytettävä ND-suodatinta Kytke ND-suodatin päälle ND vilkkuu Sisäänrakennetulla ND-suodattimella Valitse sisäänrakennettu ND-suodatin, jonka varustetut objektiivit: edellyttää vahvuus on suurempi ulkoisen ND-suodattimen käyttöä tai kiinnitä objektiiviin Objektiivit, joiden ND-suodattimen vahvuus ulkoinen ND-suodatin* on valittavissa: edellyttää suurempaa vahvuutta tai ulkoista ND-suodatinta ND vilkkuu Sisäänrakennettua ND-suodatinta ei tarvita Kytke ND-suodatin pois päältä Tallentaminen * Jos käytössäsi ei ole ulkoista ND-suodatinta, lyhennä valotusaikaa käyttämällä Tv-kuvausohjelmaa tai pienennä himmenninaukkoa käyttämällä Av-kuvausohjelmaa. ND-suodattimen kytkeminen päälle/pois muuttaa myös himmenninaukon asetusta. Säädä himmenninaukkoa Av-tilassa tarpeen mukaan. Kuvattavan kohtauksen mukaan myös värit saattavat muuttua, kun ND-suodatin kytketään päälle/pois. Tällöin saattaa olla hyödyllistä asettaa mukautettu valkotasapaino uudelleen. 41

42 Kuvanopeuden valitseminen Valitse kuvanopeudeksi toinen vakioasetuksista 50i ja 25p. 50i-tila Tallentaa 50 kuvaa/s lomitustilassa, joka on sama kuin televisiosignaaleissa. 25p-tila Tallentaa 25 kuvaa/s progressiivitilassa ja lähettää signaaleja, jotka on muunnettu lomitetuiksi kuviksi 50 kuvaa/s. 25p (kamera) 50i (nauha) A B C D E F G H I J aabbccddeef f gghh i i j j FRAME RATE -kytkin Aseta FRAME RATE -kytkin haluamaasi asentoon. Näyttöön tulee valittu kuvanopeus. Kuvanopeus ei muutu, kun käytät FRAME RATE -kytkintä tallennuksen aikana. Kuvanopeus muuttuu, kun keskeytät tallennuksen. 42

43 Tallentaminen 16:9-kuvasuhteella Kamera käyttää CCD-kennon koko leveyttä, jolloin kuvan laatu säilyy ja vaakasuuntainen kuvakulma on suurempi. Su ASPECT RATIO -kytkin Aseta ASPECT RATIO -kytkin asentoon 16:9. Näyttö muuttuu letterbox -muotoon. Jos toistat 16:9-kuvasuhteella tallennettua kuvaa tavallisessa televisiossa, kuva näyttää vaakatasossa litistyneeltä. Kuvasuhteen valinta ei muutu, kun käytät ASPECT RATIO -kytkintä tallennuksen aikana. Kuvasuhde muuttuu vasta, kun keskeytät tallennuksen. Tallentaminen 43

44 Aikakoodin asettaminen Aikakoodin käytön asetusvaihtoehdot Voit valita, käykö aikakoodi tallennuksen aikana (REC-RUN), valitsetko aikakoodin erikseen tallennuksen aikana (REC-RUN PS.) vai käykö aikakoodi vapaasti (FREE-RUN). Kun valitset aikakoodin käytön tallennuksen aikana, aikakoodi käy vain tallennuksen aikana. Kun valitset vapaan aikakoodin, aikakoodi käy kameran toiminnasta riippumatta. Kun valitset aikakoodin erikseen tallennuksen aikana (REC-RUN PS.) tai vapaan aikakoodin (FREE-RUN), voit valita aikakoodin aloituskohdan vapaasti. Suosittelemme yleensä aikakoodin käyttöä tallennuksen aikana (REC-RUN). Valitse vapaa aikakoodi, kun haluat tallentaa useilla kameroilla, joiden aikakoodit vastaavat toisiaan. ( 24) TIME CODE COUNT-UP REC-RUN 1. Avaa valikko ja valitse [TIME CODE / AIKAKOODI]. Valitse [COUNT-UP/LASKENTA] ja aseta joko [REC-RUN], [REC-RUN PS.] tai [FREE-RUN]. Kun olet valinnut kohdan [REC-RUN]: Sulje valikko. Kun olet valinnut kohdan [REC-RUN PS.] tai [FREE-RUN]: Aloituskohdan asetus- ja nollaustiedot tulevat näkyviin. Kun olet valinnut kohdan [REC-RUN PS.] tai [FREE-RUN]: 2. Valitse [SET/ASETA]. Tuntinäyttö vilkkuu. 3. Aseta tunnit kiertämällä SET-valintakiekkoa ja paina lopuksi SET-valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta minuutit, sekunnit ja kuvat samalla tavalla. 4. Sulje valikko. Kun asetat vapaata aikakoodia, aikakoodi alkaa käydä, kun painat MENU-painiketta kesken asetusten tai kun painat SET-valintakiekkoa viimeisten numeroasetusten jälkeen. Voit nollata aikakoodin lukemaan [00:00:00:00] valitsemalla kohdassa 2 vaihtoehdon [RESET/NOLLAUS]. Kun tallennat olemassa olevien otosten päälle: Kun aikakoodi on katkennut lähellä tallennuksen aloituskohtaa, aikakoodi saattaa jatkua epäyhtenäisesti tallennuksen alkaessa. Kun kameraan on asennettu muistiparisto, vapaa aikakoodi jatkuu, vaikka irrottaisit kamerasta akun. 44

45 Nimitietojen asettaminen Nimitiedoissa käytetään heksadesimaalijärjestelmää, joka muodostuu kahdeksan numeron tai kirjaimen yhdistelmästä. Käytössä on 16 merkkiä: numerot 0 9 ja kirjaimet A F. Tästä toiminnosta on hyötyä erityisesti nauhojen merkitsemisessä. ( 24) VCR SETUP USR BIT DATA SET 1. Avaa valikko ja valitse kohta [VCR SETUP / TOISTON ASETUKSET] ja valitse edelleen kohta [USR BIT DATA / NIMITIEDOT]. Näyttöön tulee nimitietojen asetus- ja nollausvaihtoehdot. 2. Valitse [SET/ASETA]. Näytön ensimmäinen osa alkaa vilkkua. 3. Valitse numero/kirjain kiertämällä SET-valintakiekkoa ja paina sitten SET-valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta näytön muut osat samalla tavalla. 4. Sulje valikko. Su Voit nollata nimitiedot asetukseen [ ] valitsemalla kohdassa 2 vaihtoehdon [CLEAR/NOLLAUS]. Nimitiedot voidaan tallentaa, kun tallennetaan kameralla tai analogisista laitteista. Kameran nimitiedot eivät tallennu, jos tallennetaan digitaalisista laitteista. Nimitetojen näyttäminen ( 24) DISPLAY SETUP/ USR BIT DISP OFF Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET ]. Valitse [USR BIT DISP / NIMITIETOJEN NÄYTTÖ], aseta vaihtoehdoksi [ON] ja sulje valikko. Tallentaminen Nimitietoja ei voida näyttää erityistoistotilan aikana. 45

46 Äänen tallentaminen Voit tallentaa ääntä joko 16- tai 12-bittisenä. Kun tallennat ääntä 12-bittisenä, voit valita kaksi kanavaa tallennusta varten, jolloin jää kaksi kanavaa vapaaksi äänen myöhempää lisäystä varten (12bit CH 1/2 ), tai voit tallentaa neljälle kanavalle samanaikaisesti (12bit CH 1/2, 3/4 ). 16-bittisen äänen taajuus on 48 khz, ja 12-bittisen äänen taajuus on 32 khz. 16-bittinen äänitys takaa paremman äänenlaadun. Tällä kameralla ei voida tehdä äänen jälkitallennusta. 16bit kanava 1 kanava 2 kanava 1 kanava 2 12bit CH 1/2 Kanavien 1 ja 2 vieressä olevia kanavia ei käytetä. kanava 1 kanava 1 kanava 2 kanava 2 12bit CH 1/2, 3/4 Kanaville 1, 2, 3 ja 4 tallennetaan samanaikaisesti. kanava 1 kanava 3 kanava 1 kanava 3 kanava 2 kanava 4 kanava 2 kanava 4 Äänen tallennustilan valitseminen (16bit, 12bit CH 1/2, 12bit CH 1/2, 3/4 ) ( 24) AUDIO SETUP AUDIO MODE 16bit Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [AUDIO MODE / ÄÄNEN TALLENNUSTILA] ja asetusvaihtoehto. Sulje valikko. 46

47 Tallentaminen kanaville 1 ja 2 Valitse äänituloksi FRONT MIC (mukana toimitettu mikrofoni), AUDIO1 (RCA-liitännät) tai REAR (XLRliitännät). Katso myös äänikaaviot ( 120). Su Mikrofonin käyttäminen Aseta INPUT SELECT -kytkin asentoon FRONT MIC. Kytke mikrofonin vaimennin (20 db) tarvittaessa päälle asettamalla FRONT MIC ATT. -kytkin asentoon ATT. Liittäminen AUDIO1-asetuksen RCA-liitäntöihin 1. Kytke laite AUDIO1-asetuksen RCA-liitäntöihin. 2. Aseta INPUT SELECT -kytkin asentoon AUDIO1. Liittäminen XLR-liitäntöihin 1. Liitä mikrofoni XLR-liitäntöihin. Voit syöttää mikrofonille käyttöjännitettä mikrofonikaapelia pitkin (phantom power) asettamalla +48Vkytkimen asentoon ON. Muista kytkeä ensin mikrofoni, ennen kuin kytket mikrofonikaapelin käyttöjännitteen päälle. Pidä mikrofoni kytkettynä, kun kytket mikrofonikaapelin käyttöjännitteen pois päältä. 2. Aseta INPUT SELECT -kytkin asentoon REAR. 3. Aseta REC CH SELECT -kytkin asentoon CH1 tai CH1 CH2. Tallentaminen Tuloliitäntä REC CH SELECT -kytkimen asento Tallennettava kanava CH1/3 CH1 Kanava 1 CH1 CH2 Kanava 1 + kanava 2 CH2/4 CH1 Kanava 2 CH1 CH2 4. Kytke mikrofonin vaimennin (20 db) päälle tarvittaessa asettamalla MIC ATT. -kytkin asentoon ATT dB:n vahvistus: Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [R-XLR GAINUP / R-XLR-VAHVISTUS], aseta vaihtoehdoksi [12dB] ja sulje valikko. 47

48 Kun kytket kameraan mikrofonin, joka ei tue mikrofonikaapelin käyttöjännitteen käyttöä, aseta +48Vkytkin asentoon OFF. Muussa tapauksessa mikrofoni saattaa vaurioitua. Tallentaminen kanaville 3 ja 4 Valitse äänituloksi SHOE (lisävarusteena toimitettava MA-300-mikrofonisovitin), AUDIO2 (RCA-liitännät) tai REAR (XLR-liitännät). Katso myös äänikaaviot ( 120). Varmista, että [AUDIO MODE / ÄÄNEN TALLENNUSTILA] on asetettu kohtaan [12bit CH 1/2, 3/4 ]. Liittäminen monitoimiseen varusteluistiin 1. Kiinnitä lisävarusteena toimitettava MA-300-mikrofonisovitin varusteluistiin. Kun käytössä on MA-300, voit käyttää tasapainotettua mikrofonia kaikilla neljällä kanavalla. Katso lisätietoja myös MA-300-käyttöohjeesta. 2. Aseta INPUT SELECT -kytkin asentoon SHOE. Mikrofonikaapelin käyttöjännitettä ei voida käyttää yhdessä MA-300-sovittimen kanssa. MA-100- ja MA-200-sovittimia ei voida käyttää. Liittäminen AUDIO2-asetuksen RCA-liitäntöihin 1. Kytke laite AUDIO2-asetuksen RCA-liitäntöihin. 2. Aseta INPUT SELECT -kytkin asentoon AUDIO2. Liittäminen XLR-liitäntöihin 1. Liitä mikrofoni XLR-liitäntöihin. Voit syöttää mikrofonille käyttöjännitettä mikrofonikaapelilla asettamalla +48V-kytkimen asentoon ON. Muista kytkeä ensin mikrofoni, ennen kuin kytket mikrofonikaapelin käyttöjännitteen päälle. Pidä mikrofoni kytkettynä, kun kytket mikrofonikaapelin käyttöjännitteen pois päältä. 2. Aseta INPUT SELECT -kytkin asentoon REAR. 3. Kytke mikrofonin vaimennin (20 db) päälle tarvittaessa asettamalla MIC ATT. -kytkin asentoon ATT db:n vahvistus: Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [R-XLR GAINUP / R-XLR-VAHVISTUS], aseta vaihtoehdoksi [12dB] ja sulje valikko. 48
