1 (20) LVI SELITYS PIENELÄINKLINIKKA TUHATJALKA Satakunnankatu TAMPERE

Transkriptio

1 1 (20) LVI SELITYS PIENELÄINKLINIKKA TUHATJALKA Satakunnankatu TAMPERE

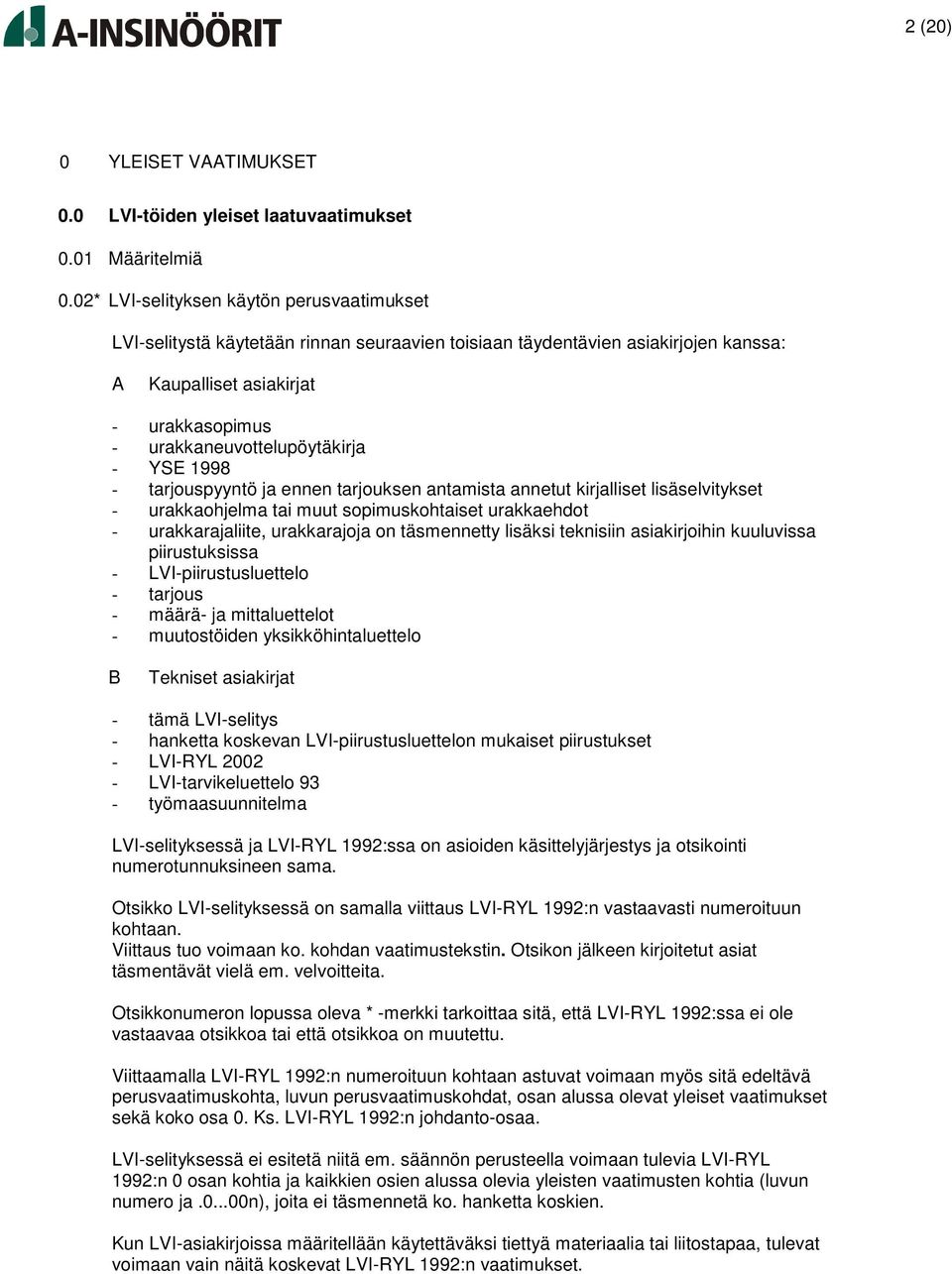

2 2 (20) 0 YLEISET VAATIMUKSET 0.0 LVI-töiden yleiset laatuvaatimukset 0.01 Määritelmiä 0.02* LVI-selityksen käytön perusvaatimukset LVI-selitystä käytetään rinnan seuraavien toisiaan täydentävien asiakirjojen kanssa: A Kaupalliset asiakirjat - urakkasopimus - urakkaneuvottelupöytäkirja - YSE tarjouspyyntö ja ennen tarjouksen antamista annetut kirjalliset lisäselvitykset - urakkaohjelma tai muut sopimuskohtaiset urakkaehdot - urakkarajaliite, urakkarajoja on täsmennetty lisäksi teknisiin asiakirjoihin kuuluvissa piirustuksissa - LVI-piirustusluettelo - tarjous - määrä- ja mittaluettelot - muutostöiden yksikköhintaluettelo B Tekniset asiakirjat - tämä LVI-selitys - hanketta koskevan LVI-piirustusluettelon mukaiset piirustukset - LVI-RYL LVI-tarvikeluettelo 93 - työmaasuunnitelma LVI-selityksessä ja LVI-RYL 1992:ssa on asioiden käsittelyjärjestys ja otsikointi numerotunnuksineen sama. Otsikko LVI-selityksessä on samalla viittaus LVI-RYL 1992:n vastaavasti numeroituun kohtaan. Viittaus tuo voimaan ko. kohdan vaatimustekstin. Otsikon jälkeen kirjoitetut asiat täsmentävät vielä em. velvoitteita. Otsikkonumeron lopussa oleva * -merkki tarkoittaa sitä, että LVI-RYL 1992:ssa ei ole vastaavaa otsikkoa tai että otsikkoa on muutettu. Viittaamalla LVI-RYL 1992:n numeroituun kohtaan astuvat voimaan myös sitä edeltävä perusvaatimuskohta, luvun perusvaatimuskohdat, osan alussa olevat yleiset vaatimukset sekä koko osa 0. Ks. LVI-RYL 1992:n johdanto-osaa. LVI-selityksessä ei esitetä niitä em. säännön perusteella voimaan tulevia LVI-RYL 1992:n 0 osan kohtia ja kaikkien osien alussa olevia yleisten vaatimusten kohtia (luvun numero ja n), joita ei täsmennetä ko. hanketta koskien. Kun LVI-asiakirjoissa määritellään käytettäväksi tiettyä materiaalia tai liitostapaa, tulevat voimaan vain näitä koskevat LVI-RYL 1992:n vaatimukset.

3 3 (20) LVI-piirustuksissa annettua mitoitus- tai materiaalitietoa noudatetaan ensisijaisesti. Työselityksessä annettuja arvoja noudatetaan silloin, kun piirustuksissa ei ole ko. arvoa annettu. LVI-selitys ja piirustukset täydentävät toisiaan. Jos jokin seikka on mainittu yhdessäkin suunnitelma-asiakirjassa, sen katsotaan kuuluvan urakkaan. 1 TIEDOT RAKENNUSHANKKEESTA Rakennuskohde käsittää liikehuoneiston (entinen Posti) muutostyön pieneläinklinikan käyttöön. Osoite: Satakunnankatu 23, TAMPERE Kyseessä on toimiva rakennus. Rakennuttaja Nimi: Finnpark Oy Osoite: Satakunnakatu TAMPERE Yhdyshenkilö: Pasi Nevalainen, projektipäällikkö Puhelin: Sähköposti: pasi.nevalainenen@finnpark.fi Käyttäjä Nimi: Veikko Tuovinen, toimitusjohtaja Ylövet Oy / Pieneläinklinikka Tuhatjalka Osoite: Honkasaarentie 6 as KUOPIO Puhelin: Sähköposti: veikko.tuovinen@tuhatjalka.fi Nimi: Niina Ojala, klinikkamanageri Osoite: Hatanpään valtatie TAMPERE Puhelin: Sähköposti: niina.ojala@tuhatjalka.fi Rakennuttajatehtävät Nimi: A-Insinöörit Rakennuttaminen Oy Osoite: Satakunnankatu TAMPERE Puhelin: Faksi: Yhdyshenkilö: Risto Kujala, projektipäällikkö Puhelin: Sähköposti: risto.kujala@ains.fi

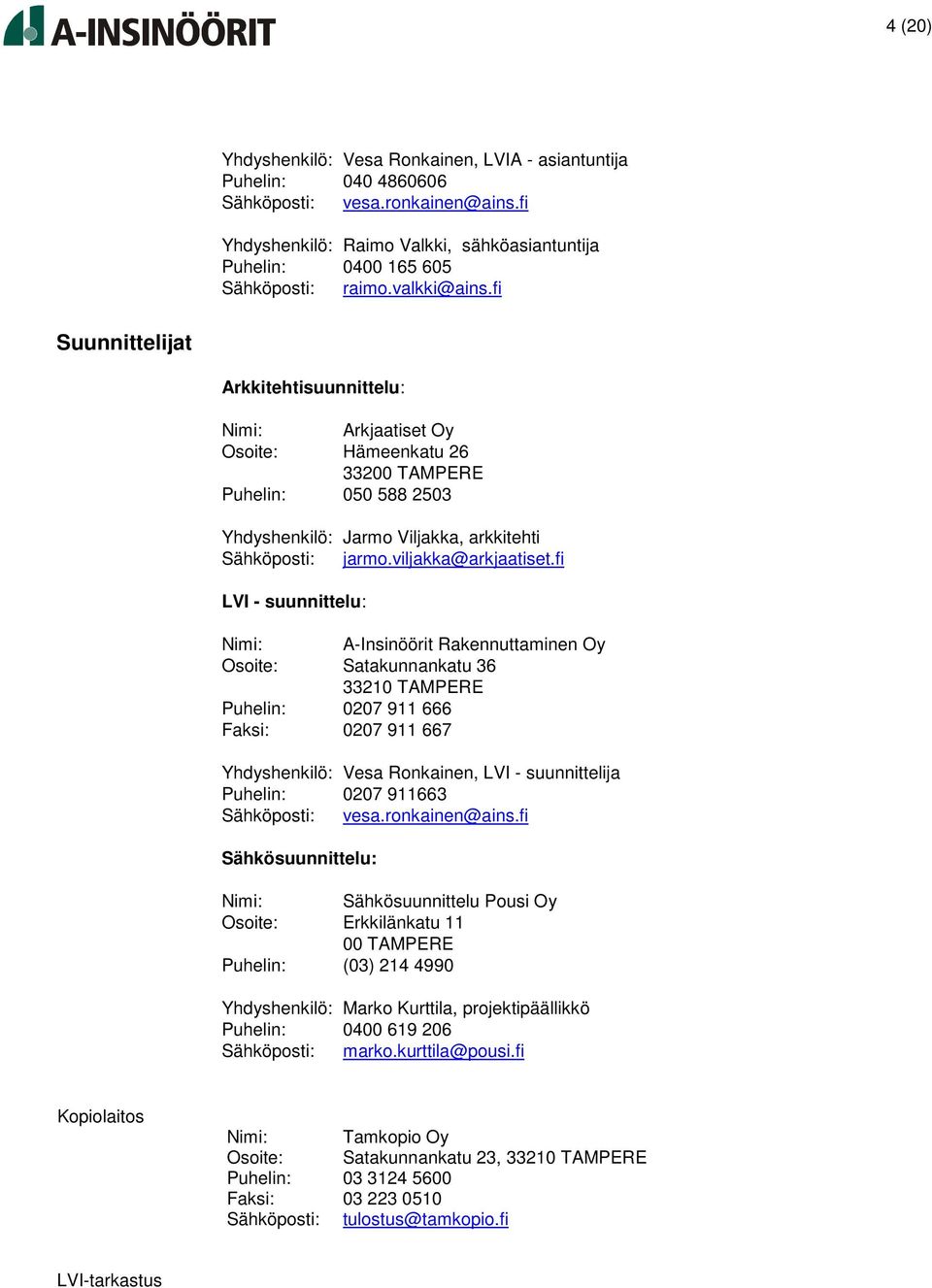

4 4 (20) Yhdyshenkilö: Vesa Ronkainen, LVIA - asiantuntija Puhelin: Sähköposti: vesa.ronkainen@ains.fi Yhdyshenkilö: Raimo Valkki, sähköasiantuntija Puhelin: Sähköposti: raimo.valkki@ains.fi Suunnittelijat Arkkitehtisuunnittelu: Nimi: Arkjaatiset Oy Osoite: Hämeenkatu TAMPERE Puhelin: Yhdyshenkilö: Jarmo Viljakka, arkkitehti Sähköposti: jarmo.viljakka@arkjaatiset.fi LVI - suunnittelu: Nimi: A-Insinöörit Rakennuttaminen Oy Osoite: Satakunnankatu TAMPERE Puhelin: Faksi: Yhdyshenkilö: Vesa Ronkainen, LVI - suunnittelija Puhelin: Sähköposti: vesa.ronkainen@ains.fi Sähkösuunnittelu: Nimi: Sähkösuunnittelu Pousi Oy Osoite: Erkkilänkatu TAMPERE Puhelin: (03) Yhdyshenkilö: Marko Kurttila, projektipäällikkö Puhelin: Sähköposti: marko.kurttila@pousi.fi Kopiolaitos Nimi: Tamkopio Oy Osoite: Satakunnankatu 23, TAMPERE Puhelin: Faksi: Sähköposti: tulostus@tamkopio.fi LVI-tarkastus

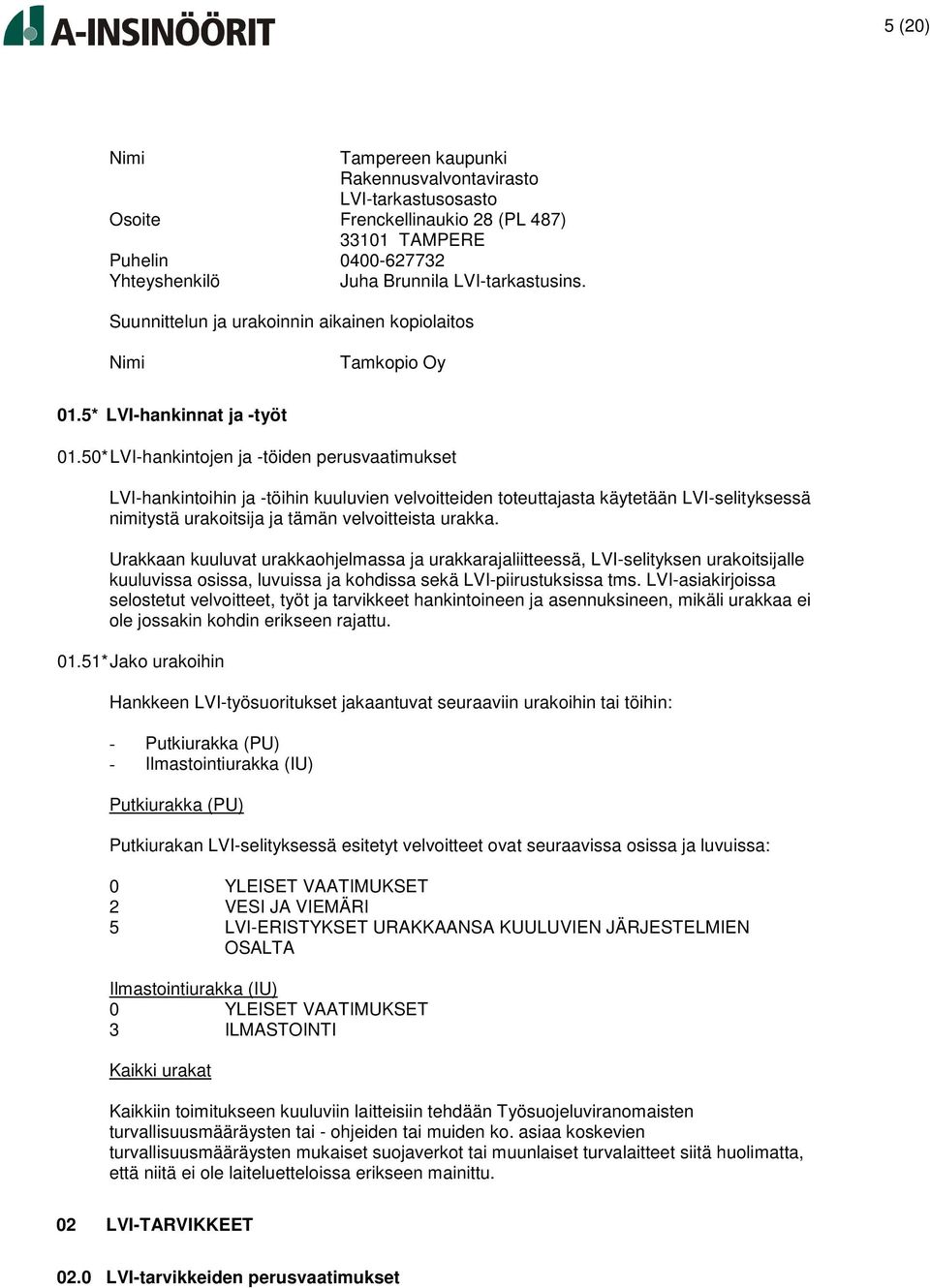

5 5 (20) Nimi Tampereen kaupunki Rakennusvalvontavirasto LVI-tarkastusosasto Osoite Frenckellinaukio 28 (PL 487) TAMPERE Puhelin Yhteyshenkilö Juha Brunnila LVI-tarkastusins. Suunnittelun ja urakoinnin aikainen kopiolaitos Nimi Tamkopio Oy 01.5* LVI-hankinnat ja -työt 01.50* LVI-hankintojen ja -töiden perusvaatimukset LVI-hankintoihin ja -töihin kuuluvien velvoitteiden toteuttajasta käytetään LVI-selityksessä nimitystä urakoitsija ja tämän velvoitteista urakka. Urakkaan kuuluvat urakkaohjelmassa ja urakkarajaliitteessä, LVI-selityksen urakoitsijalle kuuluvissa osissa, luvuissa ja kohdissa sekä LVI-piirustuksissa tms. LVI-asiakirjoissa selostetut velvoitteet, työt ja tarvikkeet hankintoineen ja asennuksineen, mikäli urakkaa ei ole jossakin kohdin erikseen rajattu * Jako urakoihin Hankkeen LVI-työsuoritukset jakaantuvat seuraaviin urakoihin tai töihin: - Putkiurakka (PU) - Ilmastointiurakka (IU) Putkiurakka (PU) Putkiurakan LVI-selityksessä esitetyt velvoitteet ovat seuraavissa osissa ja luvuissa: 0 YLEISET VAATIMUKSET 2 VESI JA VIEMÄRI 5 LVI-ERISTYKSET URAKKAANSA KUULUVIEN JÄRJESTELMIEN OSALTA Ilmastointiurakka (IU) 0 YLEISET VAATIMUKSET 3 ILMASTOINTI Kaikki urakat Kaikkiin toimitukseen kuuluviin laitteisiin tehdään Työsuojeluviranomaisten turvallisuusmääräysten tai - ohjeiden tai muiden ko. asiaa koskevien turvallisuusmääräysten mukaiset suojaverkot tai muunlaiset turvalaitteet siitä huolimatta, että niitä ei ole laiteluetteloissa erikseen mainittu. 02 LVI-TARVIKKEET 02.0 LVI-tarvikkeiden perusvaatimukset

6 6 (20) LVI-tarvikkeiden materiaali on yleensä merkitty LVI-asia-kirjoihin. Mikäli materiaalimerkintä puuttuu, valitsee urakoitsija tarkoitukseen soveltuvan materiaalin. Samantyyppiset LVI-tarvikeryhmät, kuten pumput, lämmönsiirtimet, puhaltimet, ilmanvaihtokoneiden osat ja laitosvarusteet, valitaan saman tehtaan tuotteista, ellei ole toisin mainittu. LVI-tarvikkeiden sähkölaitteet ovat nimellisjännitteeltään 400/230 V/50 Hz ja niiden on sovelluttava viisijohdinjärjestelmään, ellei asiakirjoissa muuta mainita. Sähkölaitteiden kotelointiluokan on oltava käyttöpaikan tilaluokan ja olosuhteiden mukainen. Sähkölaitteiden on täytettävä sähköalan turvallisuusmääräysten ja kyseistä laitetta mahdollisesti koskevien erillisten rakenne- ja koestusmääräysten vaatimukset. Koneiden ja laitteiden on oltava standardin SFS-EN , koneturvallisuus, mukaisia. Käytettävien LVI-laitteiden,- koneiden ja sähkölaitteiden on oltava CE -merkittyjä kutakin koskevien EU direktiivien (esim. EMC-, pienjännite-, kone-, rakennustuotedirektiivi) mukaisesti. Suunnitteluvaiheessa laatutavoitteet täyttävänä LVI-tarvikkeena määritelty tuote on LVIasiakirjoissa esitetty merkinnällä: esim. mallia ABCD; Firma Oy tai esim. LVI-tarvikeluettelon numero. Mikäli urakoitsija haluaa vaihtaa LVI-asiakirjoissa määriteltyjen tarvikkeiden, materiaalien, liitostapojen tms. tilalle muita vastaavaksi katsomiaan, on niiden tilankäytöltään, toiminnaltaan, teknisiltä ominaisuuksiltaan ja huollon jatkuvuuden osalta läheisesti vastattava em. urakka-asiakirjoissa määriteltyjä. Vaihdolle on urakoitsijan saatava ensin tekninen ja taloudellinen hyväksyminen muilta urakoitsijoilta. Sen jälkeen, ennen hankintaan ryhtymistä on vaihdolle saatava vielä rakennuttajan hyväksyminen. Vastaavuudesta vastaa teknisesti ja taloudellisesti vain vaihtamista esittänyt urakoitsija. Kun toteutuksessa halutaan ehdottomasti käytettävän vain tiettyä LVI-tarviketta, on se LVI-asiakirjoissa esitetty merkinnällä: ABSD; Firma Oy tai LVI-tarvikeluettelon numero * LVI-tarvikkeiden valintaehdotukset 02.02* LVI-tarvikkeisiin liittyvät urakoitsijapiirustukset 02.1 Tyyppihyväksytyt, standardinmukaisuusmerkinnällä jne LVI-tarvikkeiden toimitus LVI-tarvikkeiden toimitusajat Urakoitsija toimittaa tarvittavat tiedot asennukseen tulevista tarvikkeistaan sovittuun työaikatauluun ja hankintojensa toimitusaikoihin nähden ajoissa muille urakoitsijoille ja tilaajalle sekä hyväksyttää valitsemansa tarvikkeet tilaajalla riittävän aikaisin.

7 7 (20) LVI-tarvikkeiden pakkaus ja kuljetus LVI-tarvikkeiden toimitustarkastus Mikäli laitteiden pintakäsittely vaurioituu kuljetuksessa, urakoitsija korjaa sen alkuperäistä vastaavaksi LVI-tarvikkeiden varastointi työmaalla 03 ASENNUSTYÖ 03.0 Asennustyön perusvaatimukset 03.01* Akustiset vaatimukset LVI-laitteiden aiheuttamat tilojen jatkuvat äänitasot eivät saa ylittää Suomen rakentamismääräyskokoelman C1 Ääneneristys 1998 ja D2 Rakennusten sisäilmasto ja ilmanvaihto 2003 Liite 1 mukaisia ohjearvoja. Taulukossa on esitetty yleisimpiä ohjearvoja. Lisäksi noudatetaan seuraavia arvoja: Äänitason maksimiarvot sisältävät kaikkien rakennuksen teknisten laitteiden äänitasojen summan. LVI-asennukset eivät saa oleellisesti huonontaa rakenteiden ääneneristävyyttä. Laitteista muihin huonetiloihin siirtyvä ääni ei saa häiritä huonetilojen normaalia käyttöä. Rakennusta palvelevien tai rakennuksen LVI-laitteiden aiheuttama äänitaso saa olla enintään 45 db(a) saman tai viereisen rakennuksen ikkunan ulkopuolella, parvekkeella, pihamaalla tai muussa vastaavassa paikassa Peittyvät työsuoritukset Peittyvät työsuoritukset tarkastutetaan. Tilaajalle ilmoitetaan ajankohta, jolloin käytettävien materiaalien laatu ja asennustyön oikea suoritustapa voidaan todeta Asennustapa ja työolosuhteet 03.4 Läpiviennit ja niiden suojaputket Läpiviennin suojaputkien ja niiden läpi kulkevien putkien ja kanavien väli suljetaan mineraalivillatilkkeellä tai joustavalla saumausmassalla, ellei asiakirjoissa määrätä toisin. Läpiviennin rakenteen ja tiivistyksen on oltava sellainen, että läpivienti täyttää läpäistävälle tai lävistävälle rakenteelle asetetut vaatimukset. Läpivienti ei saa heikentää rakenteen ominaisuuksia LVI-tarvikkeiden asennusaikainen merkitseminen

8 8 (20) Kaikki hankintaan liittyvät koneet, moottorit, säätölaitteet ja sähkökojeet merkitsee urakoitsija välittömästi kojeiden tultua asennetuiksi paikoilleen Kannakointi, kiinnitykset ja rakenteiden vahvistaminen Kannakoinnin ja kiinnityksen perusvaatimukset LVI-tarvikkeet kannakoidaan yhtenäisellä kannakointijärjestelmällä, jonka osia ovat kannakointikiskot, tangot, pitimet yms. Osien materiaali on yleensä sinkitty teräs. Kannakkeita ei saa kiinnittää toisten urakoitsijoiden laitteisiin tai niiden kannakkeisiin ilman ao. suunnittelijan ja urakoitsijan suostumusta. Urakoitsija hankkii ja asentaa kaikki laitteisiinsa ja asennuksiinsa liittyvät kannatukset mikäli niitä ei ole määrätty kuuluvaksi jollekin muulle urakoitsijalle urakkarajaliitteessä Putkistojen kannakointi 03.7 Puhdistus Puhdistuksen laadun ja laajuuden on vastattava LVI-tarvikkeiden käyttökohteen edellyttämää lopullista pintakäsittelyä Pintakäsittely Valmiiksi pintakäsitellyt LVI-tarvikkeet Ainakin seuraavat laitteet toimittaa urakoitsija täysin valmiiksi pintakäsiteltyinä: - moottorit - pumput, kompressorit Kaikkien työmaalle toimitettavien valmiiden teräsrakenteiden on oltava joko suojamaalattuja tai sinkittyjä. Suojamaalaus kohdan mukaan. 03.9* Maadoitus Järjestelmien maadoitus ja potentiaalintasaus tehdään sähkötarkastuskeskuksen julkaisun; Rakennusten sähköasennukset vaatimukset, täyttäväksi. Erikoistilojen, joita em. A ei kata, noudatetaan edelleen sähkötarkastuskeskuksen julkaisua Sähköturvallisuusmääräykset A siinä laajuudessa, kuin se on esitetty kauppa- ja teollisuusministeriön päätöksessä 649/96. Putkistoissa ja kanavissa olevat galvaaniset epäjatkuvuuskohdat on ylikytkettävä potentiaalintasauksen saavuttamiseksi. Urakoitsija tarkastaa mittaamalla omat maadoituksensa. 04 ASENNUSTOLERANSSIT Asennusten on esteettiseltä kannalta täytettävä tilojen edellyttämät vaatimukset. 05 KOKEET, MALLIT JA MALLIASENNUKSET 06 VARAUKSET

9 9 (20) 06.1 Reiät ja syvennykset 06.3 Tartunnat, kiinnikkeet 07 LVI-MERKINNÄT 07.0 LVI-merkintöjen perusvaatimukset Merkinnät tehdään, kuten kiinteistössä on aiemminkin tehty. Periaatteessa noudatetaan alla olevaa ohjeistoa. Merkinnöistä on selvittävä koneesta ja laitteesta LVI-piirustuksissa käytetty tunnus. Koneet, pumput, puhaltimet, lämmönsiirtimet, säätimet yms. varustaa urakoitsija kilvellä, jossa on suunnitelman mukaiset - tunnus - laitteen/koneen nimi - toiminta-alue Esim. 1 PV03-PU01 Lj. pumppu Patteriverkko Säätöventtiilit, toimilaitteet, tuntoelimet, alakeskukset ym. varustaa urakoitsija suunnitelman mukaisen tunnuksen ilmaisevalla kilvellä. Viemärien sulkuventtiilit, yms. Laitteet, merkitsee urakoitsija viranomaisten vaatimilla varoitus- ja opastuskilvillä Merkintätarvikkeet Merkintälaatat tehdään kerrosmuovista vähimmäiskoko 60 mm x 40 mm x 2 mm, kaiverrettu peiliteksti on musta ja pohja valkoinen. Päänimikkeen kirjaimen on oltava vähintään 10 mm ja alanimikkeen 7 mm korkea. Merkintälaatat on pyrittävä sijoittamaan siten, että ne jäävät paikoilleen, vaikka ko. laite irrotettaisiin Putket ja kanavat Merkintäteippi liimataan lämmönjakohuoneessa yms. putkiin niin, että kytkentä saadaan havainnolliseksi. Putkiin liimataan merkintäteippi pohjajohdoissa n. 20 m välein ja aina huoltoluukkujen ja venttiilien läheisyydessä. Merkintöjä käytetään seinämien läpimenokohdissa Laitemerkinnät

10 10 (20) Kaavioissa esitetyt laitteet Kaavioissa esittämättömät laitteet Milloin saman linjan KV-, LV- ja kiertojohdon venttiilit ovat lähekkäin, kiinnitetään kilpi vain yhteen venttiileistä. Kilpeen merkitään koneen tai linjan tunnus, mitattu virtaama sekä säätöasento. 09 TARKASTUKSET JA KÄYTTÖÖNOTTO 09.0 Tarkastusten ja käyttöönoton perusvaatimukset Mikäli tarkastuksissa todetaan niin paljon puutteita, ettei tarkastusta voida hyväksyä, korvaa urakoitsija rakennuttajalle ja LVI-valvojalle aiheuttamansa uusintatarkastusten kustannukset. Mittauksiin käytettävien laitteiden kalibroinnin on oltava voimassa Rakennusaikainen käyttö Lopullisiksi jäävien laitteiden käytöstä sovitaan erikseen rakennuttajan kanssa. Rakennusaikaisen käytön laajuusehdot on määrätty urakkarajaliitteessä Asennustapa- ja laitetarkastukset Rakenteiden sisään jäävät laitteet ja asennukset on tarkastettava ennen niiden peittämistä. Tarkastukset suoritetaan vaiheittain koko rakennusprojektin ajan ja ne tehdään rakennuttajan edustajan läsnä ollessa. Laitetarkastus suoritetaan kaksivaiheisesti siten, että ensimmäisessä vaiheessa urakoitsija hyväksyttää yksilöidyt laitehankintansa rakennuttajalla riittävän aikaisessa vaiheessa siten, että mahdollinen tarvikkeiden vaihtuminen ei vaikuta hankkeen aikatauluun. Toisessa vaiheessa em. laitteet ja niiden tekninen toimivuus tarkastetaan työmaalla Koestukset Koestukset tehdään rakennuttajan edustajan läsnä ollessa Tiiviys- ja painekokeet Painekokeissa käytettävän veden tulee olla puhdasta Toimintakokeet Toimintakoetta koskevat tarkemmat määräykset urakkarajaliitteessä Säätö ja mittaukset Tarkistusmittaukset

11 11 (20) Koekäyttö 09.4 Luovutusasiakirjat Urakoitsija tekee työmaalla tehdyistä muutoksista korjaukset hallussaan oleviin valokopioihin ja toimittaa ne suunnittelijalle. Suunnittelija tekee muutokset alkuperäisiin suunnitelmapiirustuksiin. Viimeistään vastaanottotarkastuksessa urakoitsija luovuttaa rakennuttajalle CD - levylle tallennetut tarkeasiapaperit sekä kansioissa kaksi sarjaa samojen piirustusten valokopioita A4-kokoon taitettuina ja seläkkeillä varustettuina. Urakoitsija toimittaa tarkastaville viranomaisille lopulliset piirustuskopiot ko. viranomaisen määräysten mukaisesti. Luovutusasiakirjat jaetaan kansioihin LVI-RYL kohdan 09.4 selostusosan mukaisesti Käyttöönotto Käyttöönoton perusvaatimukset Urakoitsija luovuttaa loppukatselmukseen mennessä tilaajan edustajalle kuittausta vastaan käyttöä palvelevat tarvikkeet ja varaosat. Tarvikkeet ovat tarkoituksenmukaisesti pakattuja ja ne toimitetaan rakennuttajan osoittamaan paikkaan. Tarvikkeet on lueteltu kunkin urakan osalta erikseen tätä koskevassa LVI-selityksen kohdassa Käyttöönottomenettely 09.6 Käytön opastus Urakoitsija antaa tilaajan nimeämälle käyttöhenkilökunnalle riittävän käyttö- ja huoltokoulutuksen Viranomaistarkastukset 09.8 Vastaanottotarkastus 09.9 Takuuajan toimenpiteet Urakoitsijan takuuaikana suorittamat mittausten ja säätöjen tarkistukset ja niiden ajankohdat määritellään kunkin urakan kohdalta erikseen tätä koskevassa LVI-selityksen kohdassa. 1 LÄMMITYSJÄRJESTELMÄT 1.0 Kohteeseen tulee yksi uusi lämmityspatteri lepotilaan piirustuksen mukaisesti. Uusi ja vanha taukotilan patteri asennetaan yhteisellä vanhalla patteritermostaatilla, uudella esisäätöarvolla. L10 patteriputkimuutos tehdään jäädyttämällä.

12 12 (20) Kolmen muun patterin esisäätöarvot muutetaan piirustuksen mukaisesti. Verkoston tyhjennys, täyttö ja ilmaus kuuluvat urakkaan. Verkosto ilmataan tarpeen mukaan. Varsinaisesti lämmitysverkostoon ei tule muutoksia. 2 VESI- JA VIEMÄRIJÄRJESTELMÄT 2.0 Vesi- ja viemärijärjestelmän yleiset tekniset vaatimukset Työssä noudatetaan Tampereen kaupungin vesi- ja viemärilaitoksen määräyksiä ja ohjeita. 2.1 LV - asennustyö Putkityö Muutosalueet on merkitty piirustuksiin pilvikuvioin. Liiketilan uudet vesiputket otetaan olemassa olevista putkista (ovat käytössä koko ajan). Lähtöihin asennetaan sulkuventtiilit. Vanhoista putkista otettuja lähtöjä on kahdessa kohtaa. Urakoitsija sulkee veden mahdollisimman pieneltä osalta ja lyhyen aikaa. Putkiurakoitsija ilmoittaa vesikatkoista kaikille käyttäjille. Pukuhuoneen ja suihkutilan katossa kulkeva vanha LV15 puretaan ja tilalle asennetaan LV22. Kalusteille, joilla tullaan muoviputkilla suojaputkessa, asennetaan hanakulmarasiat. Märkäpöydän yläpuolelle tuleva kaluste asennetaan suoraan hanakulmarasiaan. Lattiaan asennetaan viemäriä märkäpöydän ja lääkevaraston osalta. Liitytään lattiassa vanhaan V160 viemäriin. Asiakas WC tilan ja kahden toimenpidehuoneen viemärivedet pumpataan WC - istuimen taakse tulevalla pienpumppaamolla. Paineviemäri V32 nostetaan alakatton ja siellä muutetaan V75 viettoviemäriksi piirustuksen mukaisesti Toimenpidehuoneiden 1 ja 2 vesi ja viemäriputket viedään kalusteiden läpi pumppaamolle. Märkäpöydän alle tulevan lattiakaivon kansi on HFe - neliökansi. Vesieristysrenkaan toimittaa (PU), rakennusurakoitsijan kiinnitettäväksi. Putkiurakoitsija tekee uusille putkiosuuksille koepaineen (1000kPa). Eristykset tehdään erityskohdan mukaisesti. Toimenpidehuoneiden altaat toimittaa ja kiinnittää tasoon (RU). Vesilukon asennus (PU). (PU) hankkii hanan ja asentaa putket ja viemärit ao altaille. Muut altaat ja hanat kalusteluettelon mukaisesti.

13 13 (20) 2.02 Vesi- ja viemärijärjestelmän perusvaatimukset 21 TALOUSVESIVERKOSTOT 21.0 Talousvesiverkoston perusvaatimukset 21.1 Talousvesiverkoston putket Talousvesiverkoston putkien perusvaatimukset Putkimateriaalit ja liitostavat Putkimateriaalien ja liitostapojen perusvaatimukset Runkovesijohdot tehdään rakennuksessa kupariputkea puristusliitoksin ja PEX muoviputkella puserrusliittimin suojaputkessa.. Näkyvillä olevat vesiputket DN15 ja pienemmät tehdään puristusliitoksin kupariputkella Putkien liittäminen Putkistoihin on järjestettävä tarpeellisiin kohtiin avattavia liitoksia siten, että kaikkien laitteiden, venttiileiden yms. irrottaminen on mahdollista. Muovisten virtausputkien liitoksiin käytetään putken valmistajan suosittelemia liittimiä Putkien asennus Putkien asennuksen perusvaatimukset Putkien kiinnitys, kannakointi Putkien kannatukseen käytetään tehdasvalmisteisia riittävän tukevarakenteisia kannakkeita. Viemärien kannakointijärjestelmä tulee olla viemärivalmistajan ohjeiden mukainen (esim. Saint-Gobain). Kannakkeet kiinnitetään rakenteisiin poraamalla Läpiviennit Vesilaitteiston huuhtelu Ennen käyttöönottoa on putkisto huuhdeltava huolellisesti rakennuttajan edustajan läsnä ollessa Venttiilit Venttiilien perusvaatimukset Sulkuventtiilit < DN > DN

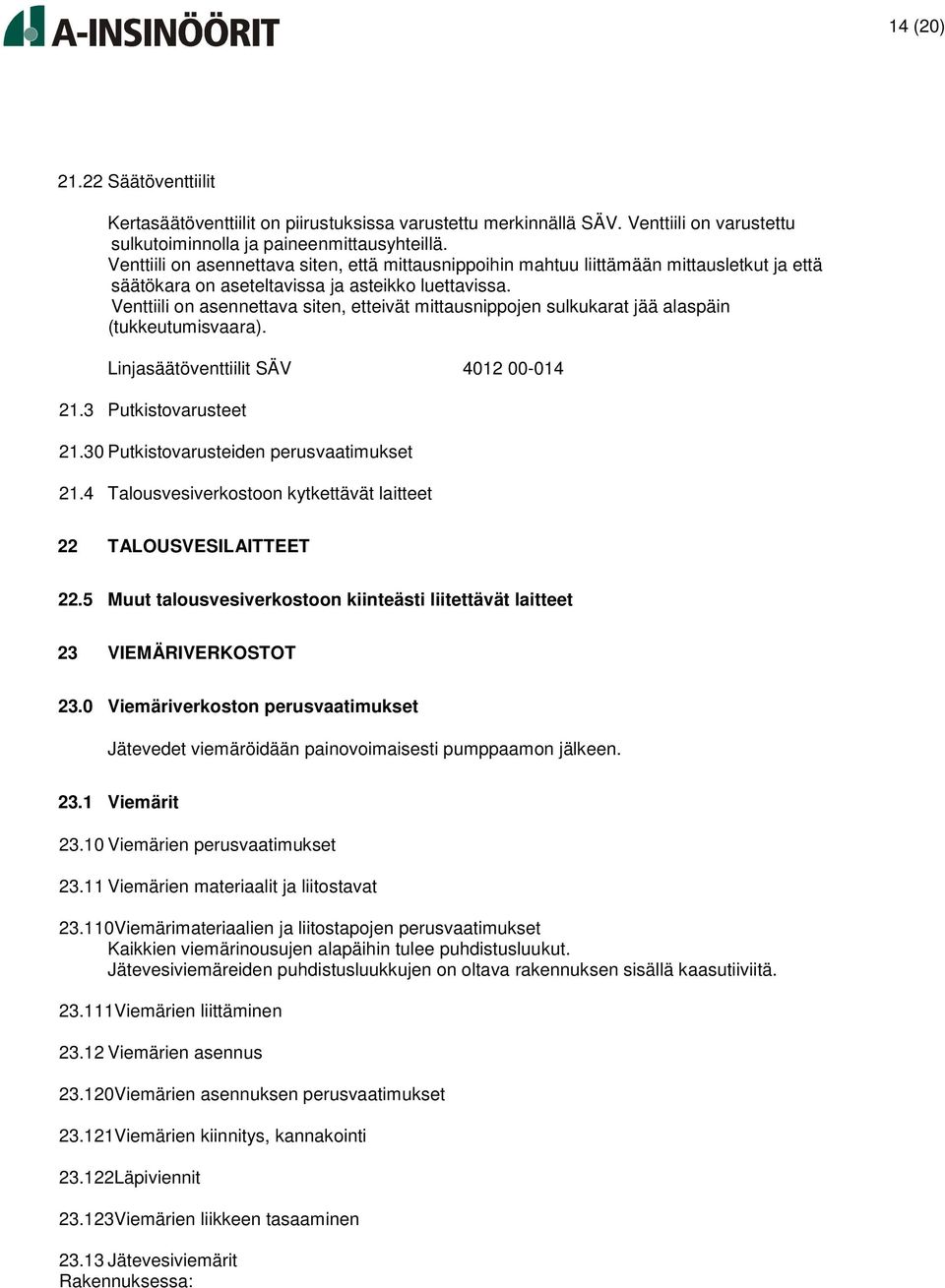

14 14 (20) Säätöventtiilit Kertasäätöventtiilit on piirustuksissa varustettu merkinnällä SÄV. Venttiili on varustettu sulkutoiminnolla ja paineenmittausyhteillä. Venttiili on asennettava siten, että mittausnippoihin mahtuu liittämään mittausletkut ja että säätökara on aseteltavissa ja asteikko luettavissa. Venttiili on asennettava siten, etteivät mittausnippojen sulkukarat jää alaspäin (tukkeutumisvaara). Linjasäätöventtiilit SÄV Putkistovarusteet Putkistovarusteiden perusvaatimukset 21.4 Talousvesiverkostoon kytkettävät laitteet 22 TALOUSVESILAITTEET 22.5 Muut talousvesiverkostoon kiinteästi liitettävät laitteet 23 VIEMÄRIVERKOSTOT 23.0 Viemäriverkoston perusvaatimukset Jätevedet viemäröidään painovoimaisesti pumppaamon jälkeen Viemärit Viemärien perusvaatimukset Viemärien materiaalit ja liitostavat Viemärimateriaalien ja liitostapojen perusvaatimukset Kaikkien viemärinousujen alapäihin tulee puhdistusluukut. Jätevesiviemäreiden puhdistusluukkujen on oltava rakennuksen sisällä kaasutiiviitä Viemärien liittäminen Viemärien asennus Viemärien asennuksen perusvaatimukset Viemärien kiinnitys, kannakointi Läpiviennit Viemärien liikkeen tasaaminen Jätevesiviemärit Rakennuksessa:

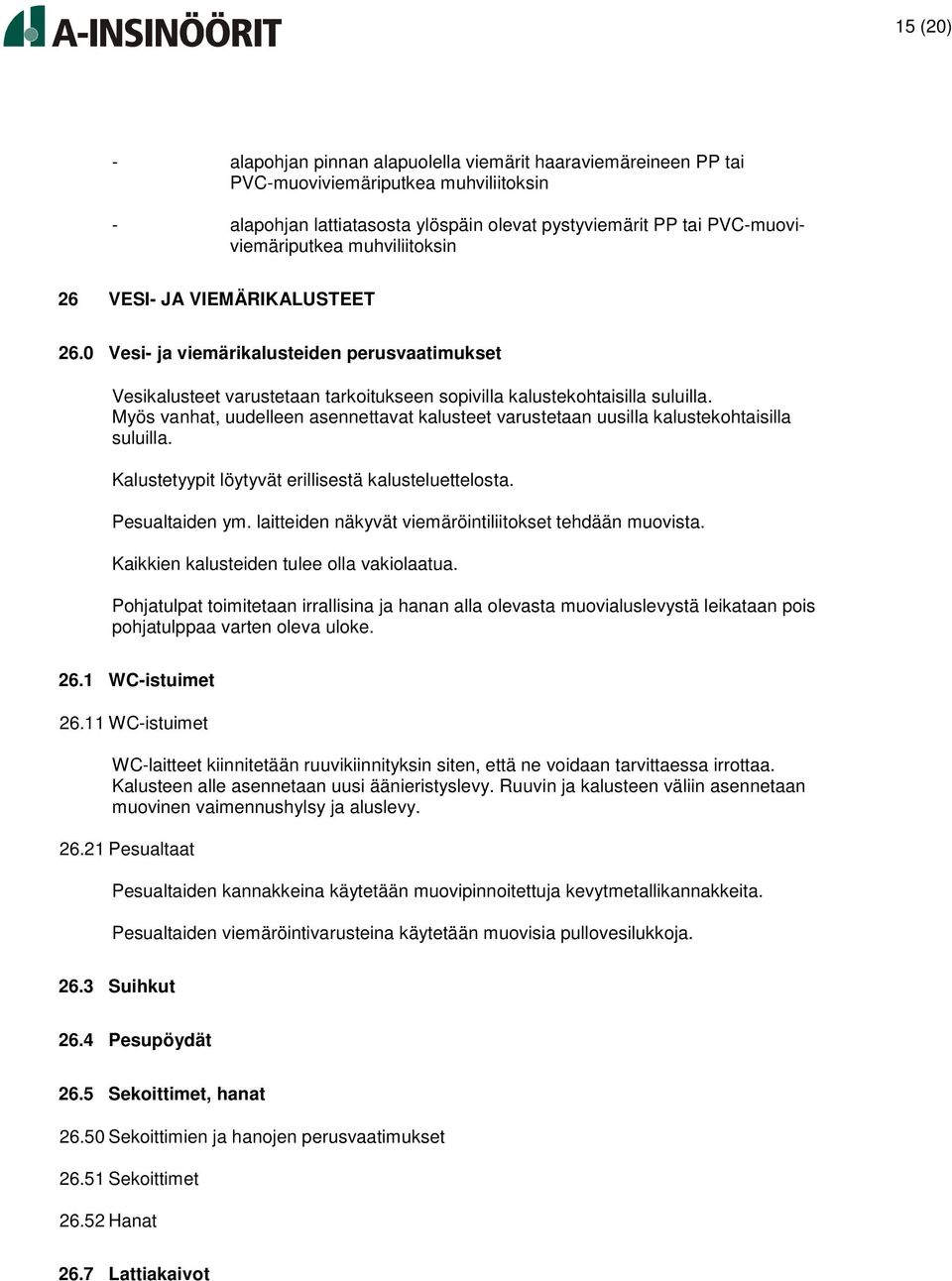

15 15 (20) - alapohjan pinnan alapuolella viemärit haaraviemäreineen PP tai PVC-muoviviemäriputkea muhviliitoksin - alapohjan lattiatasosta ylöspäin olevat pystyviemärit PP tai PVC-muoviviemäriputkea muhviliitoksin 26 VESI- JA VIEMÄRIKALUSTEET 26.0 Vesi- ja viemärikalusteiden perusvaatimukset Vesikalusteet varustetaan tarkoitukseen sopivilla kalustekohtaisilla suluilla. Myös vanhat, uudelleen asennettavat kalusteet varustetaan uusilla kalustekohtaisilla suluilla. Kalustetyypit löytyvät erillisestä kalusteluettelosta. Pesualtaiden ym. laitteiden näkyvät viemäröintiliitokset tehdään muovista. Kaikkien kalusteiden tulee olla vakiolaatua. Pohjatulpat toimitetaan irrallisina ja hanan alla olevasta muovialuslevystä leikataan pois pohjatulppaa varten oleva uloke WC-istuimet WC-istuimet WC-laitteet kiinnitetään ruuvikiinnityksin siten, että ne voidaan tarvittaessa irrottaa. Kalusteen alle asennetaan uusi äänieristyslevy. Ruuvin ja kalusteen väliin asennetaan muovinen vaimennushylsy ja aluslevy Pesualtaat Pesualtaiden kannakkeina käytetään muovipinnoitettuja kevytmetallikannakkeita. Pesualtaiden viemäröintivarusteina käytetään muovisia pullovesilukkoja Suihkut 26.4 Pesupöydät 26.5 Sekoittimet, hanat Sekoittimien ja hanojen perusvaatimukset Sekoittimet Hanat 26.7 Lattiakaivot

16 16 (20) 27 VESI- JA VIEMÄRIVERKOSTON MERKINTÄ 27.0 Merkinnän perusvaatimukset 27.1 Talousvesiverkoston merkintä 27.2 Viemäriverkoston merkintä 29 VESI- JA VIEMÄRIJÄRJESTELMÄN TARKASTUKSET JA KÄYTTÖÖNOTTO 29.1 Rakennusaikainen käyttö 29.2 Asennustapa- ja laitetarkastukset 29.3 Koestukset Tiiviys- ja painekokeet Painekokeet tehdään vedellä. Vesijohtojen koepaine on pe = 1,0 MPa ja koeaika 30 min Toimintakokeet Säädöt ja mittaukset Suunnitellut virtaamat säädetään LVK - kertasäätöventtiileillä paine-eromittausten perusteella. Kertasäätöventtiilit lukitaan tai rajoitetaan säätöarvoonsa. Säätöasento merkitään venttiiliin Tarkistusmittaukset Koekäyttö 29.4 Luovutusasiakirjat 29.5 Käyttöönotto 29.6 Käytön opastus 29.7 Viranomaistarkastukset 29.8 Vastaanottotarkastus 29.9 Takuuajan toimenpiteet

17 17 (20) 3 ILMASTOINTIJÄRJESTELMÄT 3.0 IV asennustyö Muutosalueet on merkitty piirustuksiin pilvikuvioin. NYKYTILANNE: Kiinteistössä on yksi tuloilmakone, mikä hoitaa myös näiden liiketilojen ilmastoinnin. Tuloilmakoneessa on pyörivä LTO ja jäähdytys sekä liikehuoneistoille jälkijäähdytys. Kiinteistössä on vyöhykepellit, jotka ovat myös palopeltejä. Liikehuoneistoja hoitaa myös vyöhykepellit ja ilmamääräsäätimet. Yleispoisto on otettu keskitetysti yhdestä pisteestä. Tuloilmakone on pysähtynyt yöksi. IMS laitteita ohjaa huonelämpötila-anturi. Tuloilmakoneen käyntitila ohjaa Sos. tilojen poistokonetta. Tuloilmakoneella on ulkoilman ohjaus pienemmälle, kun ulkoilman lämpötila putoaa alle - 10 C. MUUTOKSET: Kanavisto ja päätelaitemuutokset on esitetty suunnitelmissa. Kaikki muutosalueet on merkitty piirustuksiin pilvikuvioin. Tuloilmapäätelaitteet on ajateltu asennettaviksi valaisimien väliin ja kattorakenteen mukaisesti. Viisi vanhaa tuloilmapäätelaitetta (DYKB-315+ATTB ) asennetaan uudestaan. Muut päätelaitteet ovat uusia. Kanavat tehdään ZnFe-peltikanavalla. Vanhasta poistokammiosta lähdetään uusilla kanavilla. Kammiossa oleva poistosäleikkö tulpataan ja siihen tehdään puhdistusluukku. Toinen poistokanavahaara menee toimenpidehuoneeseen, missä on anestesialaitteisto. Tästä laitteistosta tulee 22mm poistoletku, mikä viedään poistoilmakanavan laatikkoon. (IU) tekee laatikkoon letkulle reiän. (IU) mittaa ja säätää liikehuoneiston ilmamäärät ja tekee niistä pöytäkirjan. (IU) virittelee IMS laitteistot. Tässä tulee tarkastettavaksi yhteisesti automaatiourakoitsijan kanssa tuloilmakoneen minimikäyntirajan asetus ja IMS laitteistojen asettelut.

18 18 (20)

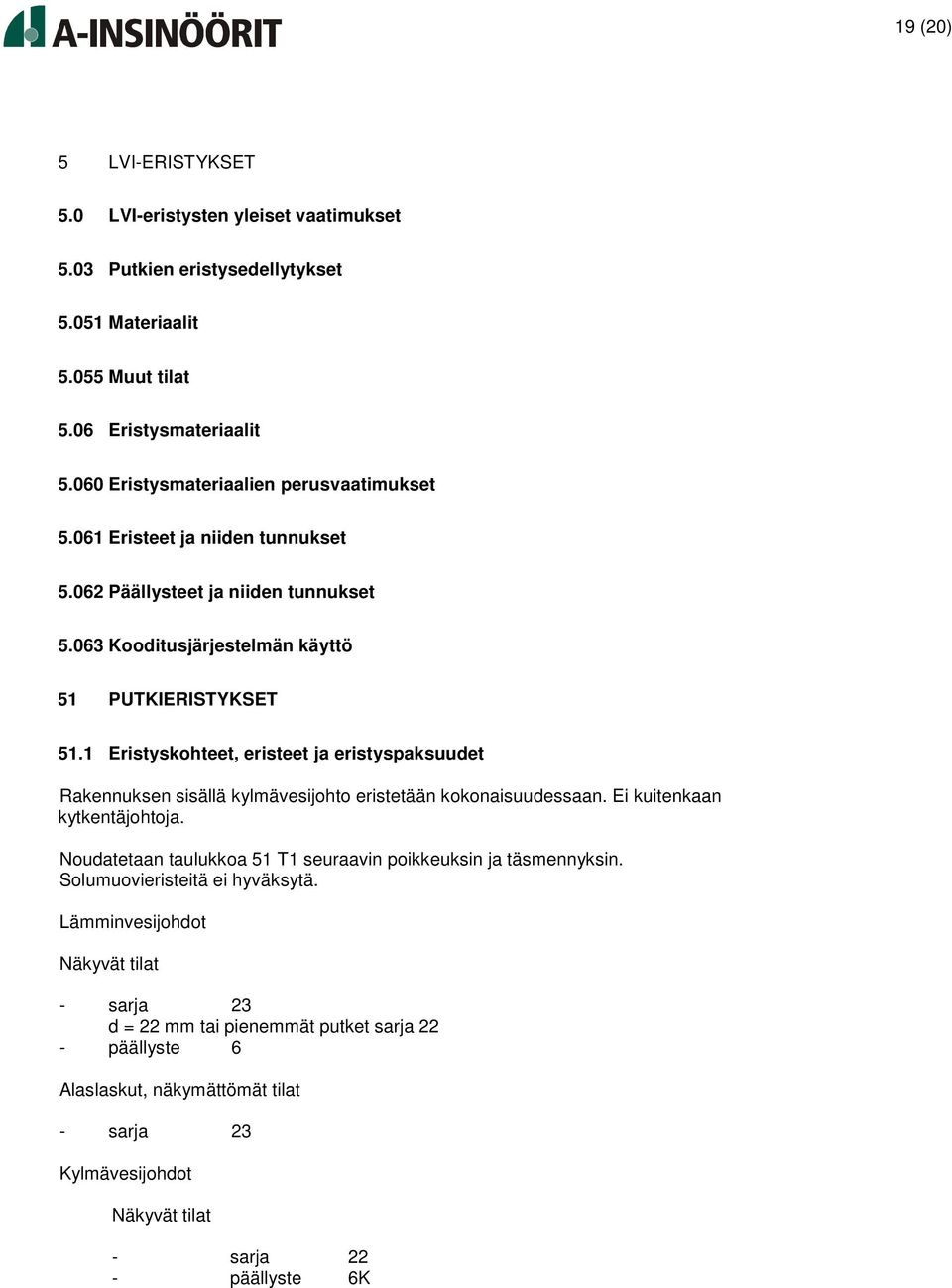

19 19 (20) 5 LVI-ERISTYKSET 5.0 LVI-eristysten yleiset vaatimukset 5.03 Putkien eristysedellytykset Materiaalit Muut tilat 5.06 Eristysmateriaalit Eristysmateriaalien perusvaatimukset Eristeet ja niiden tunnukset Päällysteet ja niiden tunnukset Kooditusjärjestelmän käyttö 51 PUTKIERISTYKSET 51.1 Eristyskohteet, eristeet ja eristyspaksuudet Rakennuksen sisällä kylmävesijohto eristetään kokonaisuudessaan. Ei kuitenkaan kytkentäjohtoja. Noudatetaan taulukkoa 51 T1 seuraavin poikkeuksin ja täsmennyksin. Solumuovieristeitä ei hyväksytä. Lämminvesijohdot Näkyvät tilat - sarja 23 d = 22 mm tai pienemmät putket sarja 22 - päällyste 6 Alaslaskut, näkymättömät tilat - sarja 23 Kylmävesijohdot Näkyvät tilat - sarja 22 - päällyste 6K

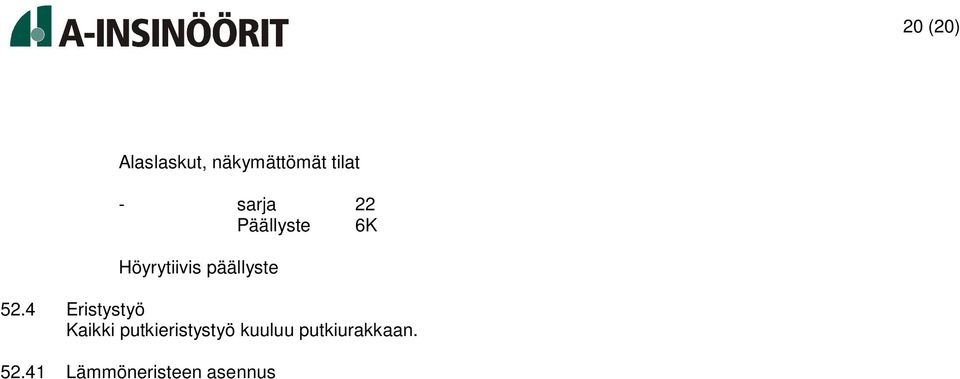

20 20 (20) Alaslaskut, näkymättömät tilat - sarja 22 Päällyste 6K Höyrytiivis päällyste 52.4 Eristystyö Kaikki putkieristystyö kuuluu putkiurakkaan Lämmöneristeen asennus
