1 Ympäristöteema 2010: Maatilojen biokaasun mahdollisuudet hyödyt ympäristölle ja taloudelle - Lannankäsittelytekniikat nyt ja tulevaisuudessa- Toni Taavitsainen, Envitecpolis Oy 6/30/2009 4/15/ /10/2010 Copyright Envitecpolis Oy 1

Lannankäsittelytekniikat nyt ja tulevaisuudessa- Toni

2 Sisältö: Lannankäsittelymenetelmät: Lähtökohdat - levitettävien massojen vähentäminen - ravinteiden käytön tehotstaminen - lannan energiahyötykäyttö 1) Biokaasuntuotantotekniikoiden tilannekatsaus 2) Muut lannankäsittelymenetelmät - tulevaisuus 3) Biokaasulaitoksen kannattavuustarkastelu (E-farm simulaattori) Rajattu pois: lietteen ilmastus (vähäistä) kompostointi (rumpukompostointi, arvio: tilaa) kemiallinen fraktiointi 12/10/2010 Copyright Envitecpolis Oy 2

lannankäsittelymenetelmät - tulevaisuus 3) Biokaasulaitoksen kannattavuustarkastelu (E-farm simulaattori) Rajattu

3 BIOKAASULAITOKSIA SUOMESSA Suomessa toiminnassa kymmenkunta maatilamittakaavan biokaasulaitosta ja muutama keskitetty lantaa käsittelevä biokaasulaitos. 12/10/2010 Copyright Envitecpolis Oy 3

ja muutama keskitetty lantaa käsittelevä

4 Simo Leinosen biokaasulaitos, Liperi 12/10/2010 Copyright Envitecpolis Oy 4

5 Hannulan tila, Kalajoki (perustettu 1998) Hannulan tila, Kalajoki (perustettu 1998) Vuosi Biokaasua tuotettu m3 Hyödynnetty m3 Sähköä tuotettu - - Lämpöä tuotettu kwh 12/10/2010 Copyright Envitecpolis Oy 5

000 50 000 m3 Hyödynnetty 45 000 50 000 m3 Sähköä tuotettu - -

6 Hannulan tila Lämmönvaihdin Ylivuotoventtiili ja reaktori 12/10/2010 Copyright Envitecpolis Oy 6

7 Hannulan tila Kelluva kaasuvarasto Kaasupoltin ja kattila 12/10/2010 Copyright Envitecpolis Oy 7

8 Halsua, Harri Riihimäki Porsitussikala Toimenpide: - Biokaasuntuotanto sikalan yhteydessä, investointi tehty Sähköä tuotetaan noin kwh ja lämpöä yli kwh - Lämpö käytetään itse ja sähkö käytetään itse sekä myydään verkkoon. - Verkkoonsiirrossa kahdensuuntainen etäluettava mittaus. - Raaka-aineet: - sikalan liete n m3/v - kunnan yhdyskuntaliete n m3/v - muut jakeet n. 500 m3/v (renderöity rasva, perunajäte) - Tilan ulkopuolisista jakeista peritään porttimaksua - Lopputuote hyödynnetään peltojen lannoitteena Tavoitteet: - Tilalla tavoitteena energiaomavaraisuus tuotanto uusiutuvilla energiantuotantomuodoilla - Ravinteiden käytön tehsotaminen. 12/10/2010 Copyright Envitecpolis Oy 8

2 500 m3/v - kunnan yhdyskuntaliete n. 1 000 m3/v - muut jakeet n.

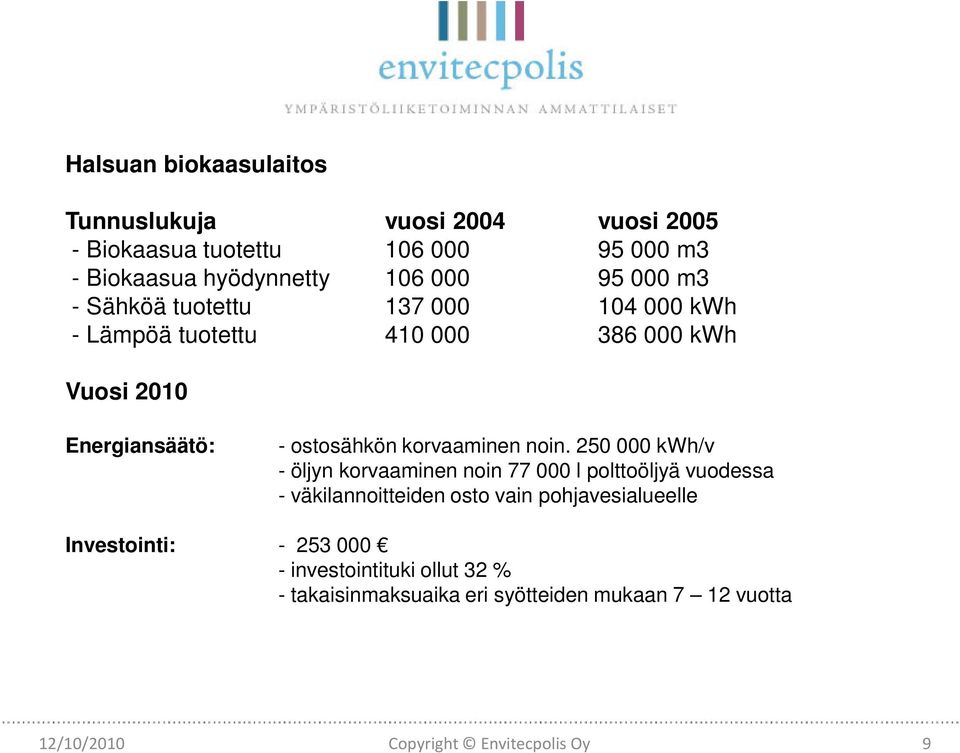

9 Halsuan biokaasulaitos Tunnuslukuja vuosi 2004 vuosi Biokaasua tuotettu m3 - Biokaasua hyödynnetty m3 - Sähköä tuotettu kwh - Lämpöä tuotettu kwh Vuosi 2010 Energiansäätö: - ostosähkön korvaaminen noin kwh/v - öljyn korvaaminen noin l polttoöljyä vuodessa - väkilannoitteiden osto vain pohjavesialueelle Investointi: investointituki ollut 32 % - takaisinmaksuaika eri syötteiden mukaan 7 12 vuotta 12/10/2010 Copyright Envitecpolis Oy 9

noin. 250 000 kwh/v - öljyn korvaaminen noin 77 000 l polttoöljyä vuodessa - väkilannoitteiden osto vain pohjavesialueelle

10 Halsuan biokaasulaitos 12/10/2010 Copyright Envitecpolis Oy 10

11 Vuorenmaan biokaasulaitos, Haapavesi 12/10/2010 Copyright Envitecpolis Oy 11

12 Vuorenmaan biokaasulaitos, Haapavesi Pumppukaivo 12/10/2010 Copyright Envitecpolis Oy 12

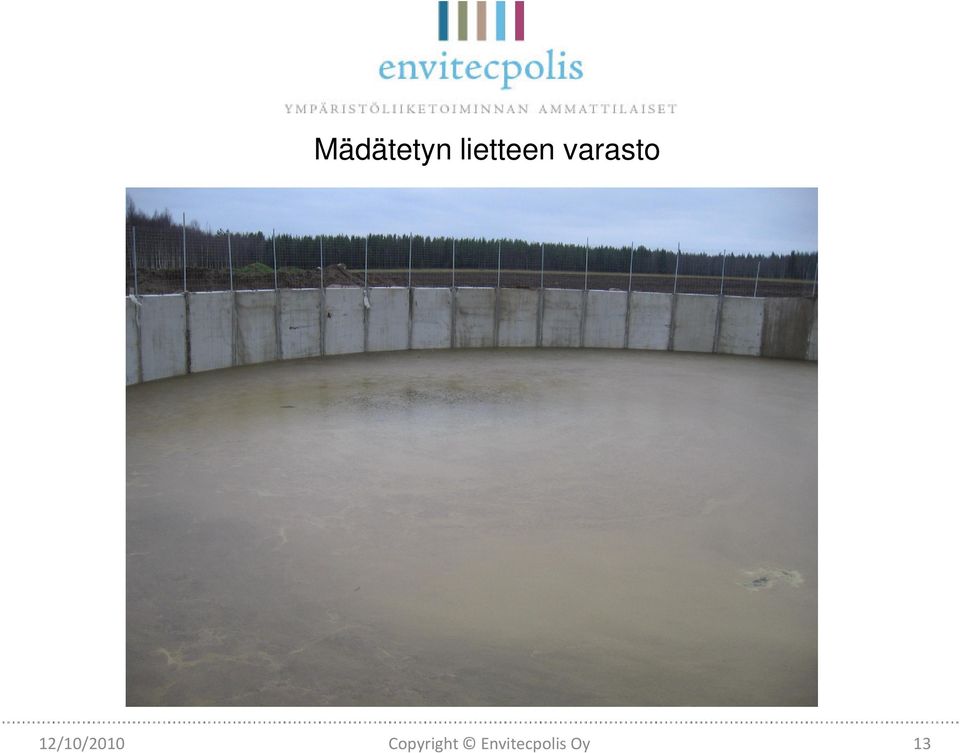

13 Mädätetyn lietteen varasto 12/10/2010 Copyright Envitecpolis Oy 13

14 ROBOGAS biokaasulaitos, Virrat Reaktori ja kaasukate Energiantuotantokontti Tunnuslukuja vuosi Biokaasua tuotettu m3 - Biokaasua hyödynnetty m3 - Sähköä tuotettu kwh - Lämpöä tuotettu kwh 12/10/2010 Copyright Envitecpolis Oy 14

tuotettu 131 000 m3 - Biokaasua hyödynnetty 131 000m3 - Sähköä

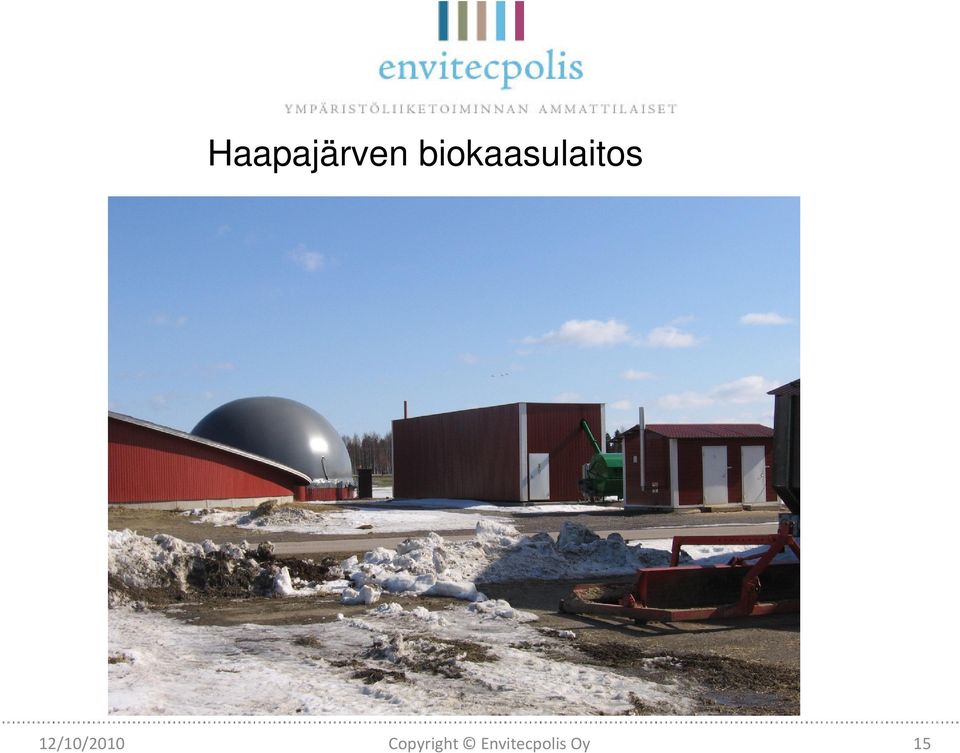

15 Haapajärven biokaasulaitos 12/10/2010 Copyright Envitecpolis Oy 15

16 BIODIESEL -laitos BIOKAASU -laitos Glyseroli Biodiesel Tilalle liikennepolttoaineeksi Rehu eläimille Biokaasu Tilalle liikennepolttoaineeksi, lämmöksi Ja sähköksi. Liete ravinteeksi 12/10/2010 Copyright Envitecpolis Oy 16

Tilalle liikennepolttoaineeksi, lämmöksi Ja sähköksi.

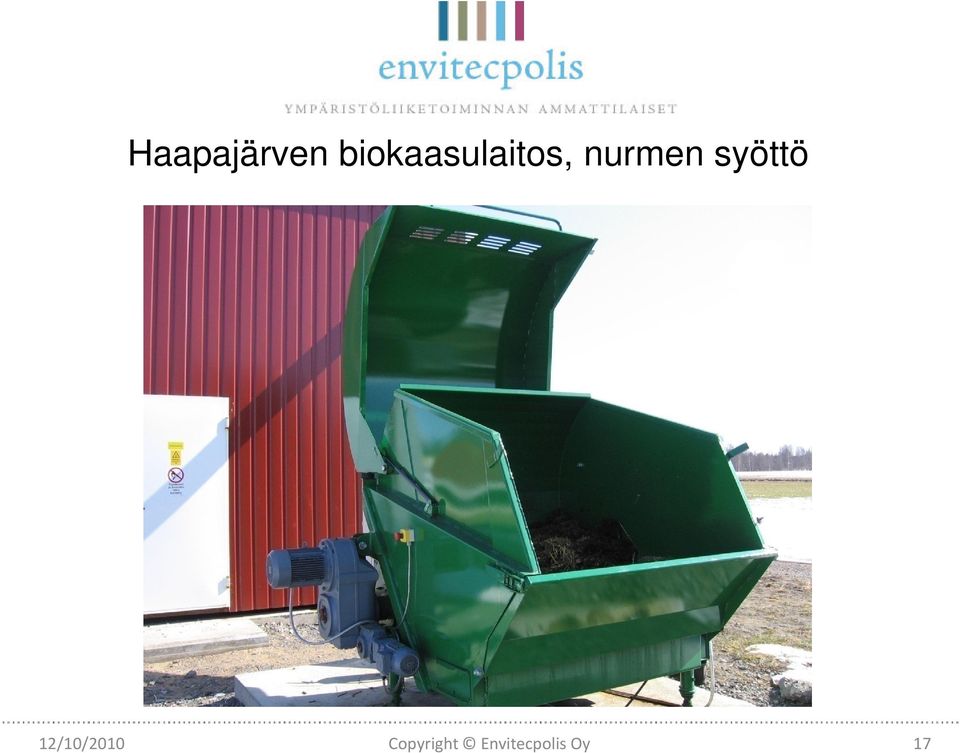

17 Haapajärven biokaasulaitos, nurmen syöttö 12/10/2010 Copyright Envitecpolis Oy 17

18 Maaningan biokaasulaitos MTT:n tutkimusasemalla - Laitosta käytetään tutkimus- ja koekäytössä - 80 kw poltin + kattila sekä 20 kw kaasumoottori m3 esisäiliö + reaktori 300 m3 + jälkikaasuallas 300 m3 Koesarja: - Lanta 3500 m3 + Nurmirehua 290 t/v - Biokaasuntuotto: m3/v (metaania m3) - Nettosähkö: kwh - Nettolämpö: kwh 12/10/2010 Copyright Envitecpolis Oy 18

300 m3 Koesarja: - Lanta 3500 m3 + Nurmirehua 290 t/v - Biokaasuntuotto: 128 000 m3/v (metaania 69

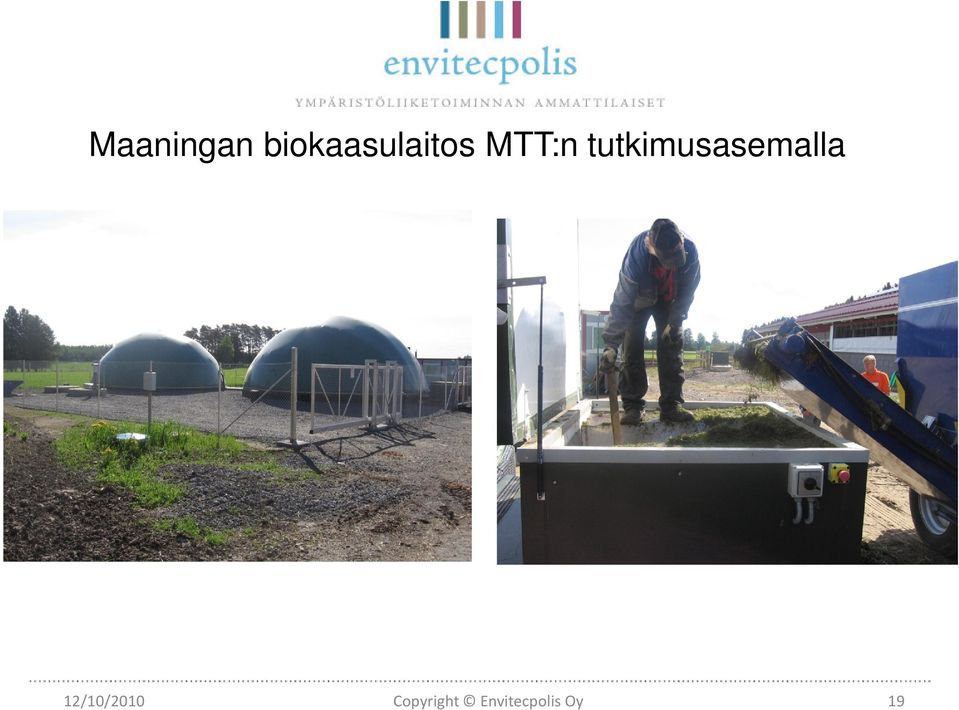

19 Maaningan biokaasulaitos MTT:n tutkimusasemalla 12/10/2010 Copyright Envitecpolis Oy 19

20 Maatilalaitoksen tekniikkakontti Savonia-amk:n pilottilaitteisto 12/10/2010 Copyright Envitecpolis Oy 20

21 Sotkamo, MTT kuivamädätyslaitos 12/10/2010 Copyright Envitecpolis Oy 21

22 Kehitys- ja testaustyön alla olevat menetelmät - tulevaisuuskatsaus - 12/10/2010 Copyright Envitecpolis Oy 22

23 Käänteisosmoosi, Doranova Oy (100 %) Lietelanta Ruuvi, prässi, linko Pussisuodatin tai flotaatio Käänteisosmoosi Vesi purkuojaan (30 %) Kiintoaine, joka sisältää fosforin Hienoaines Typpilannoite NPK-lannoite (noin 70 % vähemmän vettä raakalietteeseen verrattuna) 12/10/2010 Copyright Envitecpolis Oy 23

24 Käänteisosmoosi, Doranova Oy Yleistä: - Laitoksella voidaan käsitellä raakalietettä tai biokaasulaitoksen lopputuotetta - Laitteisto voi olla liikuteltava Edut: - Ravinteet saadaan tiiviimpään muotoon - Kuljetettavan veden määrää voidaan vähentää, jolloin tulee kustannussäästöjä - Palvelu voidaan teettää urakointina Tilanne: - Menetelmä kehitystyön alla - Yrityksellä on kokeilulaitteisto olemassa 12/10/2010 Copyright Envitecpolis Oy 24

25 Biologinen hajujen poisto, Pellon Paja Oy / MTT Ilmastus ja ruuvi Strippaustorni Ferrisulfaattikäsittely Lietelanta Hajujen poisto ja kiintoaineen erottelu Typen erotus Orgaanisen aineen erottelu Vesi purkuojaan Kiintoaine, joka sisältää fosforin (fosforin erotukseen käytetään kemikaaleja) Kaasuna oleva ammoniakki Sitominen veteen tai happoon Nestemäinen typpilannoite Jäljelle jäävä orgaaninen aines, sis. Liukoinen fosfori Fosforin erotus yli 90 %. 12/10/2010 Copyright Envitecpolis Oy 25

26 Biologinen hajujen poisto, Pellon Paja Oy / MTT Lopputuotteet: - Kiintoaine, joka sisältää fosforin - Nestemäinen typpilannoite - Puhdistettu vesi (purkuojaan) Edut: - Ravinteet voidaan jakaa eri jakeisiin - Voidaan vähentää kuljetettavan ja levitettävän veden määrää - Poistaa lannankäsittelyn aiheuttamia hajuhaittoja - Vähentää suolistoperäisien mikrobien määrää Tilanne: -Koelaitteisto toimii sianlietteellä - Tilanne kevät 2010? 12/10/2010 Copyright Envitecpolis Oy 26

27 Lietelanta Sähkökemiallinen fraktiointi, Geniva Oy Vesi purkuojaan Sähkömagneettinen erotus Separointi Molekyylierotin Suodatus 1/3 - osa lietelannasta Kiintoaine, joka sisältää fosforin Typpi ja fosfori Kiinteä aine ja epäpuhtaudet Veteen liuennut aine Varasto Ilmastus Lämpöenergia 12/10/2010 Copyright Envitecpolis Oy 27

28 Sähkökemiallinen fraktiointi, Geniva Oy Lopputuotteet: - Kiintoaine, joka sisältää fosforin ja typen - Puhdistettu vesi (purkuojaan) Edut: - Ravinteet saadaan hallitusti kiertoon - Voidaan vähentää kuljetettavan ja levitettävän massan määrää lopputuotteen määrä noin 1/3 raakalietteen määrästä - Poistaa lannankäsittelyn aiheuttamia hajuhaittoja - Poistettava vesi ei sisällä bakteereita Tilanne: - Menetelmään testattu koelaitteistolla 12/10/2010 Copyright Envitecpolis Oy 28

29 KIITOS MIELENKIINNOSTA! Biokaasu- ja bioenergia: Yhteystiedot: /10/2010 Copyright Envitecpolis Oy 29
