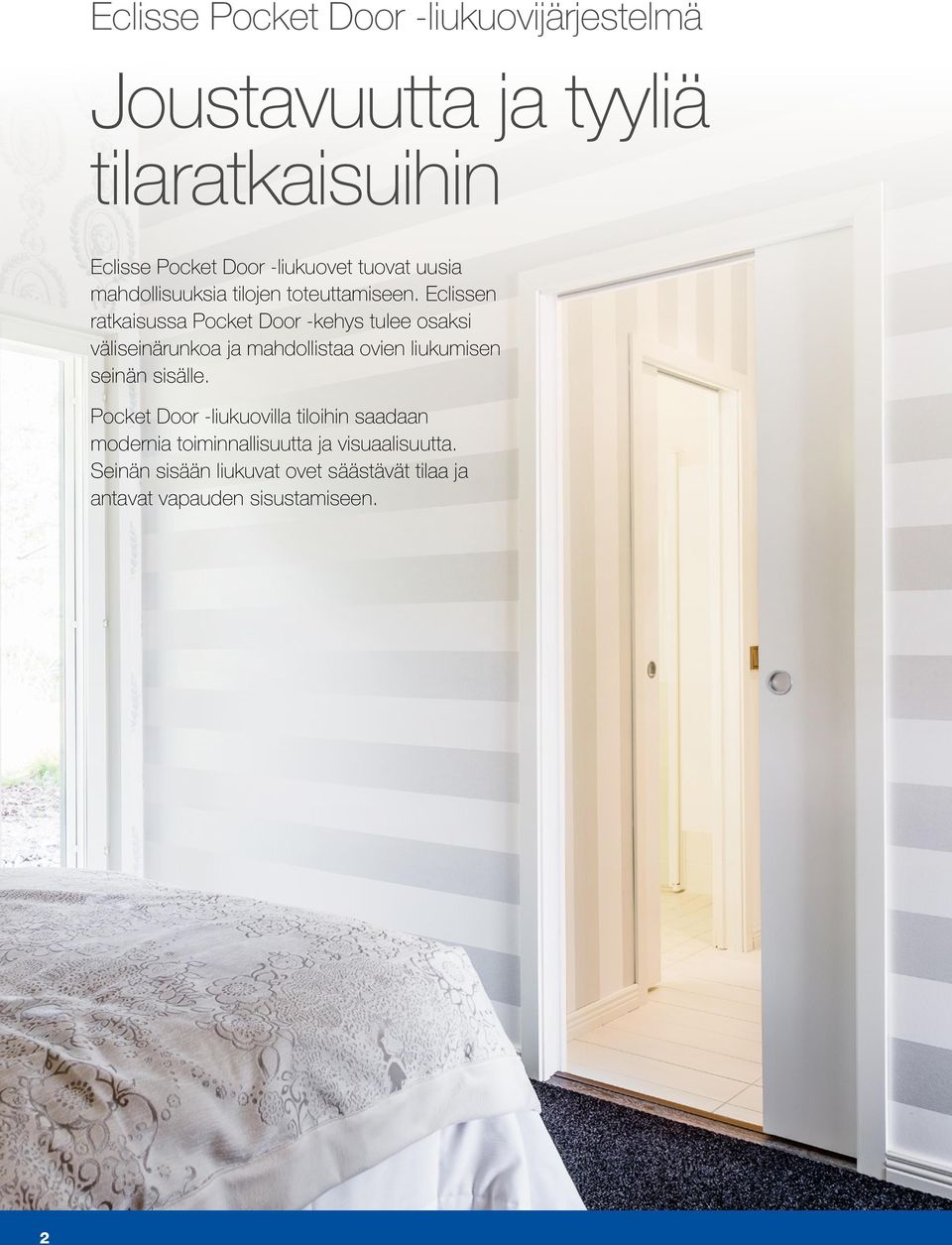

2 Eclisse Pocket Door -liukuovijärjestelmä Joustavuutta ja tyyliä tilaratkaisuihin Eclisse Pocket Door -liukuovet tuovat uusia mahdollisuuksia tilojen toteuttamiseen. Eclissen ratkaisussa Pocket Door -kehys tulee osaksi väliseinärunkoa ja mahdollistaa ovien liukumisen seinän sisälle. Pocket Door -liukuovilla tiloihin saadaan modernia toiminnallisuutta ja visuaalisuutta. Seinän sisään liukuvat ovet säästävät tilaa ja antavat vapauden sisustamiseen. 2

3 Huomattavaa tilansäästöä Eclisse Pocket Door -liukuovilla Saranallinen ovi vie tilaa Verrattuna perinteiseen saranalliseen oveen, Pocket Door -liukuovien käytöstä on etua kaikissa tiloissa. Eclisse-tuotteet avartavat tiloja ja antavat vapautta sisustamiseen. Seinän sisälle liukuvat ovet ovat huomaamattomat ja modernin tyylikäs vaihtoehto saranoiduille oville. Valitse Eclisse ja saat lisää tilaa Arviomme mukaan 100 m 2 asunnossa voidaan säästää tilaa 8 m 2 käyttämällä Eclisse-tuotteita. Seinän sisään liukuva Eclisse Pocket Door on helppo asentaa ja turvallinen käyttää. Tuotesovelluksia on runsaasti: yksittäiset liukuovet, pariliukuovet, teleskooppiliukuovet, kaarevat ja taittuvat liukuovet sekä uutuutena Syntesis Line -sovellus, joka mahdollistaa listattoman oviaukon. Mikä tekee Eclissen kehyksestä parhaan? Jatkuva yhteistyö arkkitehtien, asentajien ja loppukäyttäjien kanssa on ollut tärkeä osa tuote kehitystä. Eclisse-tuotteiden patentoidut ominaisuudet tekevät asentamisesta helppoa ja ovien käyttämisestä turvallista ja vaivatonta. Eclisse-tuotteiden ominaisuuksia ei löydy mistään muista markkinoilla olevista tuotteista Irrotettava liukukisko (patentoitu) Eclisse-järjestelmän patentoitu liukukisko voidaan irrottaa seinää purkamatta. 2 Poikkipalkit Poikkipalkkien muotoilu lisää rakenteen kestävyyttä ja vähentää taipuisuutta. 2 3 Pystypalkit Jykevät pystypalkit tekevät kehyksestä vankan ja takaavat kestävän ja suoran seinärakenteen. Takuuehdot: Alaohjain Nopea ja helppo asentaa ilman reikiä lattiassa. Alaohjain keskittää oven ilman säätämistä. Huoltovapaa liukukisko ja pyörästöt Neljä kuulalaakeroitua pyörää pyörästössä ja alumiinikisko takaavat luotettavan ja äänettömän toiminnan. Kaksi säädettävää pysäytintä Ensimmäinen pysäytin on tehdasasennettuna 70 mm kehyksen reunasta. Toinen pysäytin on suunniteltu pitämään ovi kiinni kevyellä lukituksella. 3

4 Eclisse on kokonaisuus Karmit (ei sisällä peitelistoja) Ovilehti Kun hankit Eclisse Pocket Doorin, saat täydellisen liukuovijärjestelmän, joka sisältää kaikki tarvittavat osat. Eclisse-kokonaisuus sisältää: npocket Door -kehyksen novilehden nkarmipaketin nvetimet Optiona lisävarusteet Pocket Door -kehys Oven vetimet Pocket Door -kehys Pocket Door -kehys toimitetaan pakettina, joka on helppo kasata työmaalla lähellä tulevaa oviaukkoa. Paketti sisältää selkeät asennusohjeet. Pakkauksen koko 14 x 230 x 11 cm. Ovilehti Voit valita haluamasi ovilehden ovimallistostamme. Ovet toimitetaan yksittäin pakattuna. Ovilehden koko määräytyy valitsemasi Pocket Door -kehyksen mukaan. Ovilehtien paksuus on 40 mm. Oven mukana on selkeät asennusohjeet. Pocket Door -pakkaus Karmipaketti Karmipaketti sisältää kumi- ja nukkaharjatiivisteet. Kumitiivisteet ovat valkoiset ja nukkaharjatiivisteet harmaat. Vetimet Oven ulkonäön viimeistelee tyylikkäät uppovetimet. WC-ovet toimitetaan WC-lukituksella. 4

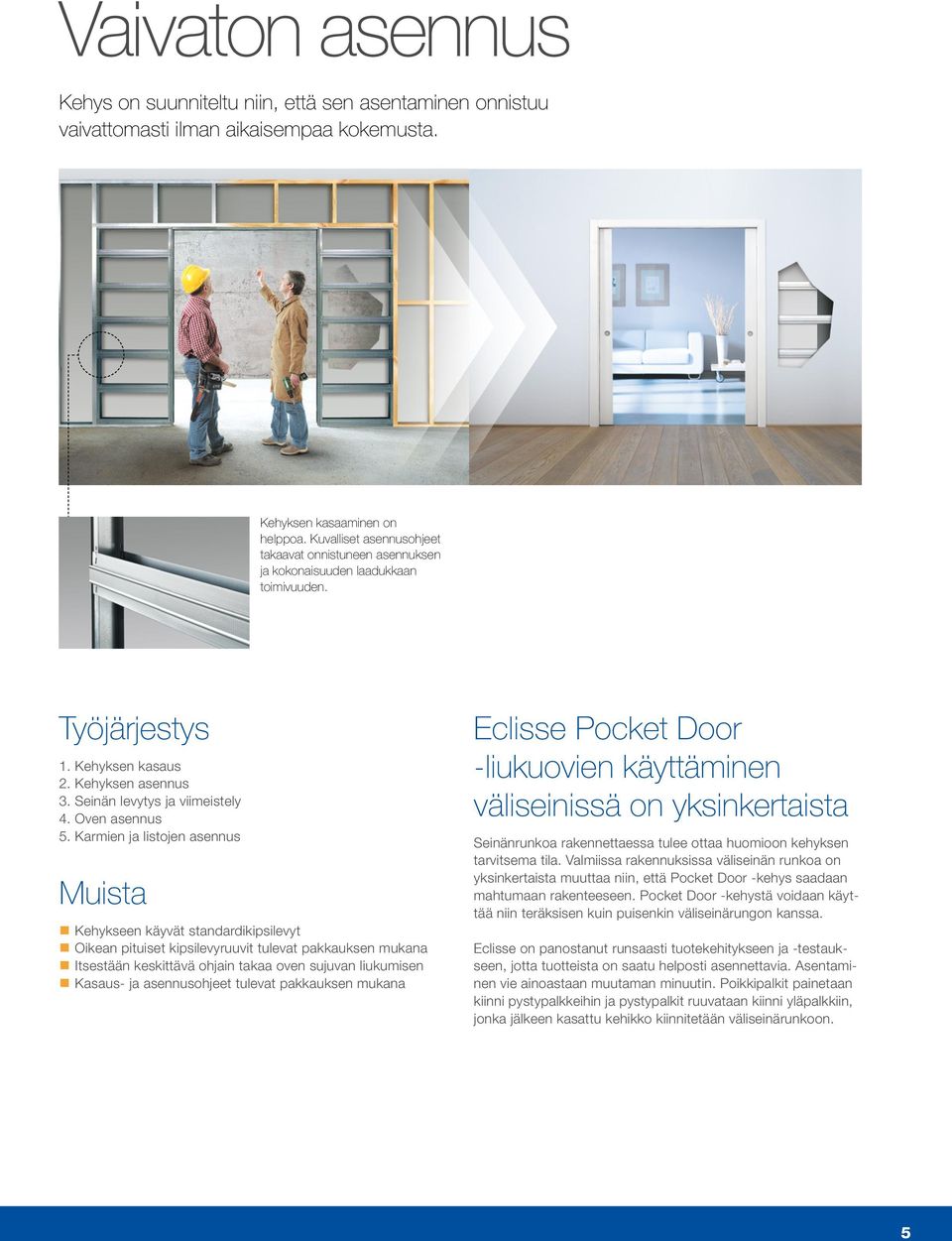

5 Vaivaton asennus Kehys on suunniteltu niin, että sen asentaminen onnistuu vaivattomasti ilman aikaisempaa kokemusta. Kehyksen kasaaminen on helppoa. Kuvalliset asennusohjeet takaavat onnistuneen asennuksen ja kokonaisuuden laadukkaan toimivuuden. Työjärjestys 1. Kehyksen kasaus 2. Kehyksen asennus 3. Seinän levytys ja viimeistely 4. Oven asennus. Karmien ja listojen asennus Muista nkehykseen käyvät standardikipsilevyt noikean pituiset kipsilevyruuvit tulevat pakkauksen mukana nitsestään keskittävä ohjain takaa oven sujuvan liukumisen nkasaus- ja asennusohjeet tulevat pakkauksen mukana Eclisse Pocket Door -liukuovien käyttäminen väliseinissä on yksinkertaista Seinänrunkoa rakennettaessa tulee ottaa huomioon kehyksen tarvitsema tila. Valmiissa rakennuksissa väliseinän runkoa on yksinkertaista muuttaa niin, että Pocket Door -kehys saadaan mahtumaan rakenteeseen. Pocket Door -kehystä voidaan käyttää niin teräksisen kuin puisenkin väliseinärungon kanssa. Eclisse on panostanut runsaasti tuotekehitykseen ja -testaukseen, jotta tuotteista on saatu helposti asennettavia. Asentaminen vie ainoastaan muutaman minuutin. Poikkipalkit painetaan kiinni pystypalkkeihin ja pystypalkit ruuvataan kiinni yläpalkkiin, jonka jälkeen kasattu kehikko kiinnitetään väliseinärunkoon.

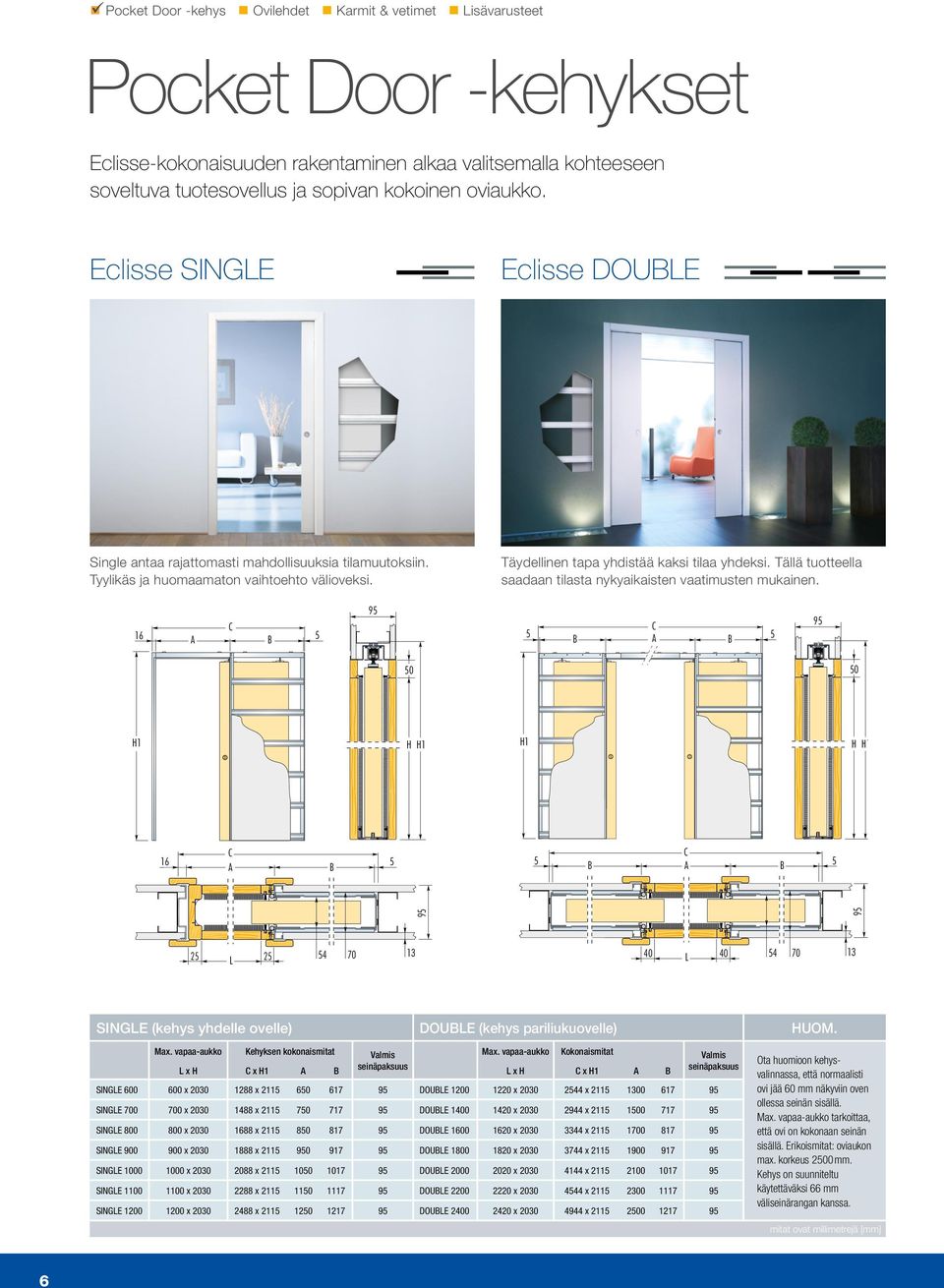

6 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Pocket Door -kehykset Eclisse-kokonaisuuden rakentaminen alkaa valitsemalla kohteeseen soveltuva tuotesovellus ja sopivan kokoinen oviaukko. Eclisse SINGLE Eclisse DOUBLE Single antaa rajattomasti mahdollisuuksia tilamuutoksiin. Tyylikäs ja huomaamaton vaihtoehto välioveksi. Täydellinen tapa yhdistää kaksi tilaa yhdeksi. Tällä tuotteella saadaan tilasta nykyaikaisten vaatimusten mukainen. 16 A C B 9 B C A B H1 H H1 H1 H H1 16 C A B B C A B L L Single (kehys yhdelle ovelle) Double (kehys pariliukuovelle) HUOM. Max. vapaa-aukko Kehyksen kokonaismitat Valmis Max. vapaa-aukko Kokonaismitat Valmis L x H C x H1 A B seinäpaksuus L x H C x H1 A B seinäpaksuus SINGLE x x DOUBLE x x SINGLE x x DOUBLE x x SINGLE x x DOUBLE x x SINGLE x x DOUBLE x x SINGLE x x DOUBLE x x SINGLE x x DOUBLE x x SINGLE x x DOUBLE x x Ota huomioon kehysvalinnassa, että normaalisti ovi jää 60 mm näkyviin oven ollessa seinän sisällä. Max. vapaa-aukko tarkoittaa, että ovi on kokonaan seinän sisällä. Erikoismitat: oviaukon max. korkeus 200 mm. Kehys on suunniteltu käytettäväksi 66 mm väliseinärangan kanssa. mitat ovat millimetrejä [mm] 6

7 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Useita sovelluksia erilaisiin käyttökohteisiin Eclisse Pocket Door -kehyksistä on runsaasti erilaisia tuotesovelluksia. Syntesis Line -tuotteilla saa modernin tyylikkäät listattomat oviaukot. Luce-tuotteilla on mahdollista sijoittaa valokatkaisimet ja pistorasiat kehykseen, jossa ovi liukuu seinän sisälle. Telescopic-tuotteilla voidaan maksimoida oviaukon koko kun halutaan avaria, tarvittaessa suljettavia tiloja. Tutustu tuotesovelluksiin osoitteessa Eclisse TELESCOPIC single Eclisse TELESCOPIC double Eclisse UNILATERAL Eclisse LUCE single Eclisse LUCE double Eclisse NOVANTA Eclisse SYNTESIS LUCE single Eclisse SYNTESIS LUCE double Eclisse CIRCULAR double Eclisse SYNTESIS LINE Eclisse SYNTESIS LINE double Eclisse CIRCULAR single 7

8 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Perinteiset ovet FI-200/L3 FI-200/MDF FI-200 Lasit: kirkas ja satiini FI-20 Mitat: Single mm Double mm Mitat: Single mm Double mm Värivaihtoehdot Viiluvaihtoehdot Tumman harmaa RAL7024 Helmen harmaa Symphony J00 Kerma Symphony G39 Valkoinen NCS S002-Y Korkea kiilto valkoinen Lumi Tammi 210 Koivu 21 Pyökki 220 Pähkinä 23 Kirsikka 24 8

9 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Modernit puuovet FI-EF100 FI-EF200 FI-EF300 FI-EF00 Ovilehdet by Eclisse-kokonaisuuden ovilehdet ovat Fenestran valmistamia. Fenestran laadukkaat ja kotimaiset sisäovet kestävät niin kat seet kuin käytönkin. Valikoimasta löytyvät jokaiseen kotiin, käyttö tarkoitukseen sekä eri pintamateriaaleihin sopivat vaihtoehdot. 9

10 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Modernit lasiovet FI-200/L40X FI-200/L70X FI-200/LX Lasit: kirkas ja satiini Lasit: kirkas ja satiini Lasiovi Lasityyppi: Lasisävyt: karkaistu 10 mm kirkas, satiini, satiini snow white (rautaoksidivapaa) Lasit: kirkas ja satiini Värivaihtoehdot Viiluvaihtoehdot Tumman harmaa RAL7024 Helmen harmaa Symphony J00 Kerma Symphony G39 Valkoinen NCS S002-Y Korkea kiilto valkoinen Lumi Tammi 210 Koivu 21 Pyökki 220 Pähkinä 23 Kirsikka 24 10

11 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Witka Wood -ovet FI-W00 FI-W100 FI-200/W00 Värit: Musta, harmaa, valkoinen Värit: Musta, harmaa, valkoinen Värit: Tummanharmaa, helmenharmaa, kerma, valkoinen ja lumi korkeakiiltovalkoinen Witka Wood collection on sisustuskonsepti, jossa yhtenäinen tyyli valuu kodissa huoneesta toiseen samoja elementtejä sisältäviä ovia, ikkunoita ja kiintokalusteita pitkin. Nyt myös Eclisse Pocket Door -liukuovet ovat saatavilla Witka Wood ovilehdillä. 11

12 12

13 npocket Door -kehys Ovilehdet Karmit & vetimet Lisävarusteet Karmit Eclisse-kokonaisuuteen sisältyy tuotteelle suunniteltu karmipaketti, joka viimeistelee oviaukon tyylikkyyden. Karmipaketti sisältää valkoiset karmit ja harmaat nukkaharjatiivisteet, jotka parantavat oven äänieristystä. Karmipaketti ei sisällä peitelistoja. Vetimet Sävyt Kiiltävä kromi Mattakromi OSC2 OSC1 OSC2 OSC1 Pyöreät uppovetimet ovat yksinkertaisen tyylikkäät ja huomaamattomat. Valittavissa on joko kiiltävä- tai mattakrominen vaihtoehto. Ovissa on lisäksi sormivedin oven päädyssä. Sormivedin on tarpeellinen silloin, kun ovi on asennettu kokonaan seinän sisälle. Sävyt Kiiltävä kromi mattakromi OSO1 OSS OSO1 OSS WC-lukitus Kun Pocket Door -liukuovi on tulossa WC:n oveksi tarjoamme oveen WC-lukituksen. Vetimet WC-lukituksella on saatavissa kiiltävä- ja mattakromisena. 13
